Kärcher SP 17.000 User manual

SP 17.000 Flat Level Sensor
SP 22.000 Dirt Level Sensor
5.991-039.0 (07/22)
Deutsch 4
English 9
Français 14
Italiano 20
Nederlands 25
Español 30
Português 36
Dansk 41
Norsk 46
Svenska 51
Suomi 55
Ελληνικά 60
Türkçe 66
Русский 71
Magyar 77
Čeština 82
Slovenščina 87
Polski 92
Româneşte 97
Slovenčina 102
Hrvatski 108
Srpski 112
Български 117
Eesti 123
Latviešu 128
Lietuviškai 133
Українська 138
Қазақша 144
日本語 150
ﺔﻴﺑﺮﻌﻟﺍ 156

A

B C
D E
F G
H

4 Deutsch
Inhalt
Allgemeine Hinweise
Lesen Sie vor der ersten Benutzung des
Geräts diese Originalbetriebsanleitung
und die beiliegenden Sicherheitshinwei-
se. Handeln Sie danach.
Bewahren Sie beide Hefte für späteren Gebrauch oder
für Nachbesitzer auf.
Bestimmungsgemäße Verwendung
Benutzen Sie das Gerät ausschließlich für den Privat-
haushalt.
Bestimmungsgemäße Verwendung:
●Entwässern von Gebäudeteilen bei Überschwem-
mungen
●Um- und Auspumpen von Behältern
●Wasserentnahme aus Brunnen und Schächten
●Süßwasser aus Booten und Jachten pumpen
Hinweise zur Funktionsweise siehe Kapitel Betrieb.
Zulässige Förderflüssigkeiten
GEFAHR
Lebens- und Beschädigungsgefahr beim Fördern
explosiver, brennbare bzw. ungeeigneter Stoffe!
Brennbare bzw. explosive Stoffe können sich entzün-
den bzw. explodieren.
Ungeeignete Stoffe können die Pumpe beschädigen.
Fördern Sie keine explosiven, brennbaren oder ätzen-
den Flüssigkeiten oder Gase (z. B. Kraftstoffe, Petrole-
um, Nitroverdünnung) und keine Fette, Öle, Salzwasser
oder Abwasser aus Toilettenanlagen oder Wasser, das
eine geringere Fließfähigkeit hat als sauberes Wasser.
Zulässige Förderflüssigkeiten:
●Süßwasser bis zu einem gewissen Verschmut-
zungsgrad
SP 17.000 Flat Level Sensor:
Wasser mit einem Verschmutzungsgrad bis Korn-
größe 5 mm
SP 22.000 Dirt Level Sensor:
Wasser mit einem Verschmutzungsgrad bis Korn-
größe 30 mm
●Schwimmbadwasser bei bestimmungsgemäßer Do-
sierung der Additive
●Waschlauge, z. B. aus ausgelaufenen Waschma-
schinen. Pumpe anschließend mit klarem Süßwas-
ser spülen und reinigen, siehe Kapitel Spülen und
reinigen.
●Die Temperatur der Förderflüssigkeiten muss zwi-
schen 5 °C und 35 °C liegen.
Unsachgemäße Verwendung
ACHTUNG
Beschädigungsgefahr durch Frost!
Der Betrieb bei Frost kann das Gerät beschädigen.
Ein nicht vollständig entleertes Gerät kann durch Frost
beschädigt werden.
Betreiben Sie das Gerät nicht bei Frost.
Schützen Sie das Gerät vor Frost.
ACHTUNG
Beschädigungsgefahr bei Dauerbetrieb!
Das Gerät ist nicht für ununterbrochenen Dauerbetrieb
geeignet.
Betreiben Sie das Gerät nicht ununterbrochen über län-
gere Zeit (z. B. Dauerumwälzbetrieb in Teichen) oder
als stationäre Installation (z. B. als Hebeanlage, Spring-
brunnenpumpe).
Hinweis
Der Hersteller haftet nicht für eventuelle Schäden, die
durch unsachgemäße Verwendung oder falsche Bedie-
nung verursacht werden.
Gefahrenstufen
GEFAHR
●Hinweis auf eine unmittelbar drohende Gefahr, die zu
schweren Körperverletzungen oder zum Tod führt.
몇WARNUNG
●Hinweis auf eine möglicherweise gefährliche Situati-
on, die zu schweren Körperverletzungen oder zum
Tod führen kann.
몇VORSICHT
●Hinweis auf eine möglicherweise gefährliche Situati-
on, die zu leichten Verletzungen führen kann.
ACHTUNG
●Hinweis auf eine möglicherweise gefährliche Situati-
on, die zu Sachschäden führen kann.
Umweltschutz
Die Verpackungsmaterialien sind recyclebar. Bit-
te Verpackungen umweltgerecht entsorgen.
Elektrische und elektronische Geräte enthalten
wertvolle recyclebare Materialien und oft Be-
standteile wie Batterien, Akkus oder Öl, die bei
falschem Umgang oder falscher Entsorgung eine
potentielle Gefahr für die menschliche Gesundheit und
die Umwelt darstellen können. Für den ordnungsgemä-
ßen Betrieb des Geräts sind diese Bestandteile jedoch
notwendig. Mit diesem Symbol gekennzeichnete Gerä-
te dürfen nicht mit dem Hausmüll entsorgt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie un-
ter: www.kaercher.de/REACH
Zubehör und Ersatzteile
Nur Original-Zubehör und Original-Ersatzteile verwen-
den, sie bieten die Gewähr für einen sicheren und stö-
rungsfreien Betrieb des Geräts.
Informationen über Zubehör und Ersatzteile finden Sie
unter www.kaercher.com.
Lieferumfang
Der Lieferumfang des Geräts ist auf der Verpackung ab-
gebildet. Prüfen Sie beim Auspacken den Inhalt auf
Allgemeine Hinweise ........................................... 4
Bestimmungsgemäße Verwendung .................... 4
Gefahrenstufen.................................................... 4
Umweltschutz ...................................................... 4
Zubehör und Ersatzteile ...................................... 4
Lieferumfang ....................................................... 4
Garantie............................................................... 5
Gerätebeschreibung ............................................ 5
Inbetriebnahme ................................................... 5
Betrieb ................................................................. 5
Pflege und Wartung............................................. 7
Transport ............................................................. 7
Lagerung ............................................................. 7
Hilfe bei Störungen.............................................. 7
Technische Daten................................................ 8
Optimierung der Fördermenge ............................ 8
EU-Konformitätserklärung ................................... 9

Deutsch 5
Vollständigkeit. Bei fehlendem Zubehör oder bei Trans-
portschäden benachrichtigen Sie bitte Ihren Händler.
Garantie
In jedem Land gelten die von unserer zuständigen Ver-
triebsgesellschaft herausgegebenen Garantiebedin-
gungen. Etwaige Störungen an Ihrem Gerät beseitigen
wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-
terial- oder Herstellungsfehler die Ursache sein sollte.
Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an
Ihren Händler oder die nächste autorisierte Kunden-
dienststelle.
(Adresse siehe Rückseite)
Gerätebeschreibung
Abbildungen siehe Grafikseiten
Abbildung A
1Schalter (Automatikbetrieb / Manueller Betrieb)
2Tragegriff
3Netzanschlusskabel mit Stecker
4Automatische Entlüftungsvorrichtung
5Quick-Connect
6Pumpenanschlussstück G 1 ½ (1″, 1 ¼″und 1 ½″
Schlauchanschluss und G 1 ½ - Gewinde)
7Rückschlagventil (SP 17.000 Flat Level Sensor)
8Anschlussstutzen (G 1 1 ½ - Gewinde)
9Schiene (Level-Sensor)
10 Level-Sensor
11 Standfüße (SP 17.000 Flat Level Sensor)
12 Vorfilter (SP 22.000 Dirt Level Sensor abnehmbar)
Inbetriebnahme
GEFAHR
Stromschlag- und Verletzungsgefahr!
Das Gerät enthält elektrische und mechanische Bautei-
le.
Trennen Sie das Gerät immer von der Stromversor-
gung, bevor Sie es zusammenbauen, zerlegen oder rei-
nigen.
Hinweis
Je kürzer die Schlauchlänge und größer der Schlauch-
durchmesser, desto höher die Förderleistung.
Um Verstopfungen der Pumpe zu vermeiden, bei
Schlauchdurchmessern kleiner als 1 ¼″einen Vorfilter
verwenden.
●SP 17.000 Flat Level Sensor: Zubehör
●SP 22.000 Dirt Level Sensor: integriert im Standfuß
Der Pumpenanschluss ist mit einem Stecksystem aus-
gestattet (Quick-Connect).
Der Anschlussstutzen mit Pumpenanschlussstück
G 1 ½ liegt dem Gerät unmontiert bei.
Hinweis
Am Pumpenanschlussstück G 1 ½ können Schläuche
mit Durchmesser 1″, 1 ¼″und 1 ½″angeschlossen wer-
den.
Damit die gewünschte Korngröße gefördert werden
kann, muss ein ausreichend großer Schlauchdurch-
messer gewählt und das Pumpenanschlussstück ent-
sprechend an den Nuten gekürzt werden. Auch bei
kleineren Korngrößen wird ein großer Schlauchdurch-
messer empfohlen, um eine hohe Durchflussmenge zu
ermöglichen.
Schlauch an Pumpe anschließen:
1 Pumpenanschlussstück G 1 ½ auf den Anschluss-
stutzen schrauben.
Abbildung B
2 Schlauchklemme auf Schlauch schieben.
3 Schlauch auf Pumpenanschlussstück G 1 ½ schie-
ben und mit Schlauchklemme befestigen.
4 Anschlussstutzen in Quick-Connect schieben.
Abbildung C
Pumpe aufstellen / eintauchen:
1 Level-Sensor von oben auf die Schiene schieben.
Abbildung D
2 Die Standfüße aus- bzw. einklappen. (SP 17.000
Flat Level Sensor)
Abbildung E
Hinweis
Das Ausklappen der Standfüße ist nicht zwingend erfor-
derlich, durch Ausklappen der Standfüße wird eine grö-
ßere Förderleistung erreicht. Das Einklappen der
Standfüße ermöglicht die Flachabsaugung der Flüssig-
keit bis 1 mm Restflüssigkeitshöhe.
3 Vorfilter montieren bzw. demontieren. (SP 17.000
Flat Level Sensor)
Abbildung E
Hinweis
Das Montieren des Vorfilters ist nicht zwingend erfor-
derlich, durch Montieren des Vorfilters wird eine größe-
re Förderleistung erreicht (nur bei SP 17.000 Flat Level
Sensor). Durch den Vorfilter wird die Förderflüssigkeit
vorgefiltert, um so die Pumpe vor zu starker Verschmut-
zung zu schützen. Bei Verwendung des Filters können
noch Partikel bis 5 mm gefördert werden. Das Demon-
tieren des Vorfilters ermöglicht die Flachabsaugung der
Flüssigkeit bis 1 mm Restflüssigkeitshöhe (nur bei
SP 17.000 Flat Level Sensor).
4 Die Pumpe standsicher auf festem Untergrund in
der Förderflüssigkeit aufstellen oder durch ein am
Tragegriff befestigtes Seil eintauchen.
Hinweis
Der Ansaugbereich darf nicht durch Verunreinigungen
blockiert sein. Bei schlammigem Untergrund die Pumpe
auf einen Ziegelstein oder Ähnlichem abstellen. Darauf
achten, dass die Pumpe waagerecht steht. Die Pumpe
nicht am Kabel oder Schlauch tragen.
Betrieb
GEFAHR
Lebensgefahr durch elektrischen Schlag!
Beim Berühren spannungsführender Teile besteht Le-
bensgefahr durch elektrischen Schlag.
Berühren Sie während des Betriebs nicht das am Trage-
griff befestigte Seil und keine Gegenstände, die mit der
Förderflüssigkeit in Kontakt sind (z. B. in die Förderflüs-
sigkeit ragende Rohrleitungen, Geländer) und fassen
Sie nicht in die Förderflüssigkeit.
Automatische Entlüftungsvorrichtung
1. Bei geringem Flüssigkeitsstand entweicht eventuell
angesaugte oder in der Pumpe vorhandene Luft
über die automatische Entlüftungsvorrichtung. Ne-
ben Luft kann auch Flüssigkeit austreten.
Hat die Pumpe bei niedrigem Flüssigkeitsstand Pro-
bleme beim Ansaugen, Netzstecker wiederholt aus-

6 Deutsch
und einstecken, um den Ansaugvorgang zu unter-
stützen.
Abbildung F
Automatikbetrieb
Hinweis
Im Automatikbetrieb steuert der Level-Sensor den
Pumpvorgang automatisch. Die Pumpe schaltet ein, so-
bald der Level-Sensor Kontakt mit der steigenden För-
derflüssigkeit hat.
Die Pumpe schaltet aus, sobald der Level-Sensor den
Kontakt mit der sinkenden Förderflüssigkeit verliert und
eine Nachlaufzeit von 15 s abgelaufen ist.
Abbildung G
Einschalten:
Minimal benötigter Flüssigkeitsstand, damit die Pumpe
selbstständig ansaugen kann (= minimale Einschalt-
punkte):
●SP 17.000 Flat Level Sensor: 7 mm (57 mm bei Ver-
wendung des Vorfilters)
●SP 22.000 Dirt Level Sensor: 50 mm
Höchste einstellbare Schalthöhe des Levelsensors:
●SP 17.000 Flat Level Sensor: 190 mm (240 mm bei
Verwendung des Vorfilters)
●SP 22.000 Dirt Level Sensor: 237 mm
Minimale Restflüssigkeitshöhe / max. Ansaugtiefe:
●SP 17.000 Flat Level Sensor: 1 mm (ohne Vorfilter,
mit eingeklappten Standfüßen)
●SP 22.000 Dirt Level Sensor: 35 mm
Hinweis
Eine Verwendung des Vorfilters wird empfohlen.
Hinweis
Darauf achten, dass die Pumpe waagerecht steht. An-
sonsten kann es sein, dass der Level Sensor den Flüs-
sigkeitskontakt nicht verliert und die Pumpe trocken
läuft.
1. Den Level-Sensor in die gewünschte Einschalthöhe
(Kontakt mit Förderflüssigkeit) schieben.
Hinweis
Je höher der Level-Sensor eingestellt wird, desto höher
wird der Ein- und Ausschaltpunkt. Anwendungsbeispie-
le siehe folgende Tabelle:
2. Schalter auf Automatikbetrieb (AUTO) stellen.
Abbildung H
3. Netzstecker in Steckdose stecken.
Manueller Betrieb
Hinweis
Im manuellen Betrieb bleibt die Pumpe ständig einge-
schaltet.
1. Schalter auf manuellen Betrieb (MAN) stellen.
Abbildung H
2. Netzstecker in Steckdose stecken.
ACHTUNG
Beschädigungsgefahr bei Trockenlauf!
Trockenlauf führt zu erhöhtem Verschleiß an der Pum-
pe.
Lassen Sie die Pumpe im manuellen Betrieb nicht un-
beaufsichtigt.
Ziehen Sie bei Trockenlauf unverzüglich den Netzste-
cker aus der Steckdose.
Flachabsaugung (SP 17.000 Flat Level
Sensor)
Um die min. Restflüssigkeitshöhe von 1 mm zu errei-
chen, wird die Anwendung des manuellen Betriebs
empfohlen.
Bei der SP 17.000 Flat Level Sensor ist ein Rückschlag-
ventil montiert. Dies verhindert, dass die Restflüssigkeit
im Schlauch nach Beendigung des Pumpvorgangs zu-
rückfließt.
Betrieb beenden
1. Den Netzstecker aus der Steckdose ziehen.
Das Gerät stoppt.
ACHTUNG
Beschädigungsgefahr!
Beschädigungsgefahr durch eingetrocknete Ver-
schmutzungen bzw. Zusätze.
Spülen und reinigen Sie das Gerät unmittelbar nach je-
dem Gebrauch.
2. Wurde verschmutzte oder mit Zusätzen versetzte
Flüssigkeit gefördert, das Gerät unmittelbar nach
dem Beenden des Betriebs spülen und reinigen,
siehe Kapitel Spülen und reinigen.
Anwendungsge-
biet
SP 17.000 Flat
Level Sensor
SP 22.000 Dirt
Level Sensor
Schächte mit ei-
nem Durchmes-
ser < ca. 1 m
(z.B. Drainage)
Level-Sensor in
oberster Position
Level-Sensor in
oberster Position
Verwendung des
Vorfilters wird
empfohlen
Vorfilterklappen
geschlossen
(Schutz vor Ver-
schmutzung)
Schwimmbe-
cken, Teiche (nur
SP 22.000 Dirt
Level Sensor)
Level-Sensor in
unterster Position
Level-Sensor in
unterster Position
Start Pumpvor-
gang mit Vorfilter
oder ausgeklapp-
ten Standfüßen
Vorfilterklappen
geschlossen
(Schutz vor Ver-
schmutzung)
Fortsetzung
Pumpvorgang
ohne Vorfilter und
eingeklappten
Standfüßen
(Restflüssigkeits-
höhe 1 mm wird
erreicht)
Hinweis
Im Manuellen
Modus durchfüh-
ren. Das Aus-
schalten / flache
Absaugen über-
wachen.
Anwendungsge-
biet
SP 17.000 Flat
Level Sensor
SP 22.000 Dirt
Level Sensor

Deutsch 7
3. Das Gerät und die Zubehöre entleeren und trocknen
lassen.
Pflege und Wartung
GEFAHR
Stromschlag- und Verletzungsgefahr!
Das Gerät enthält elektrische und mechanische Bautei-
le.
Reinigung und Benutzerwartung dürfen nicht von Kin-
dern durchgeführt werden.
Spülen und reinigen
ACHTUNG
Beschädigungsgefahr!
Beschädigungsgefahr durch eingetrocknete Ver-
schmutzungen bzw. Zusätze.
Spülen und reinigen Sie das Gerät unmittelbar nach je-
dem Gebrauch.
1 Wurde verschmutzte oder mit Zusätzen versetzte
Flüssigkeit gefördert, muss das Gerät anschließend
gespült werden: Mit dem Gerät klares Süßwasser
ohne Zusätze fördern, bis alle Verschmutzungen
bzw. Zusätze aus dem Gerät gespült sind.
GEFAHR
Stromschlag- und Verletzungsgefahr!
Das Gerät enthält elektrische und mechanische Bautei-
le.
Trennen Sie das Gerät immer von der Stromversor-
gung, bevor Sie es zusammenbauen, zerlegen oder rei-
nigen.
2 Den Netzstecker aus der Steckdose ziehen.
3 Die Taste des Quick-Connects drücken und die An-
schlussstutzen abziehen.
Abbildung C
4 Gegebenenfalls Rückstände aus dem Schlauch und
am Quick-Connect entfernen.
5 Das Gerät außen mit einem weichen, sauberen
Tuch und klarem Süßwasser reinigen.
6 Das Gerät und die Zubehöre entleeren und trocknen
lassen.
Wartung
Das Gerät ist wartungsfrei.
Transport
Transport von Hand
몇VORSICHT
Verletzungsgefahr durch Stolpern!
An losen Kabeln und Schläuchen besteht Verletzungs-
gefahr durch Stolpern.
Achten Sie beim Versetzen des Geräts auf Kabel und
Schläuche.
1. Das Gerät am Tragegriff anheben und tragen.
Transport in Fahrzeugen
몇WARNUNG
Verletzungsgefahr, Beschädigungsgefahr!
Achten Sie beim Transport auf das Gewicht des Geräts.
Verstauen oder sichern Sie das Gerät gemäß den gel-
tenden Richtlinien, damit es während des Transports
nicht verrutscht oder herumgeschleudert wird.
2. Das Gerät beim Transport in Fahrzeugen nach den
jeweils geltenden Richtlinien gegen Rutschen und
Kippen sichern.
Lagerung
ACHTUNG
Beschädigungsgefahr durch Frost!
Ein nicht vollständig entleertes Gerät kann durch Frost
beschädigt werden.
Entleeren Sie Gerät und Zubehör vollständig, bevor Sie
es lagern.
Schützen Sie das Gerät vor Frost.
Lagern Sie das Gerät an einem frostfreien Ort und nicht
im Freien.
몇VORSICHT
Verletzungs- und Beschädigungsgefahr!
Das Gerät kann auf geneigten Flächen kippen.
Beachten Sie bei der Lagerung das Gewicht des Ge-
räts.
1. Die Pumpe und die Zubehöre vollständig entleeren.
2. Die Pumpe und die Zubehöre trocknen lassen.
3. Die Pumpe an einem frostfreien Ort aufbewahren.
Hilfe bei Störungen
Störungen haben oft einfache Ursachen, die Sie mit Hil-
fe der folgenden Übersicht selbst beheben können. Im
Zweifelsfall oder bei hier nicht genannten Störungen
wenden Sie sich bitte an den autorisierten Kunden-
dienst.

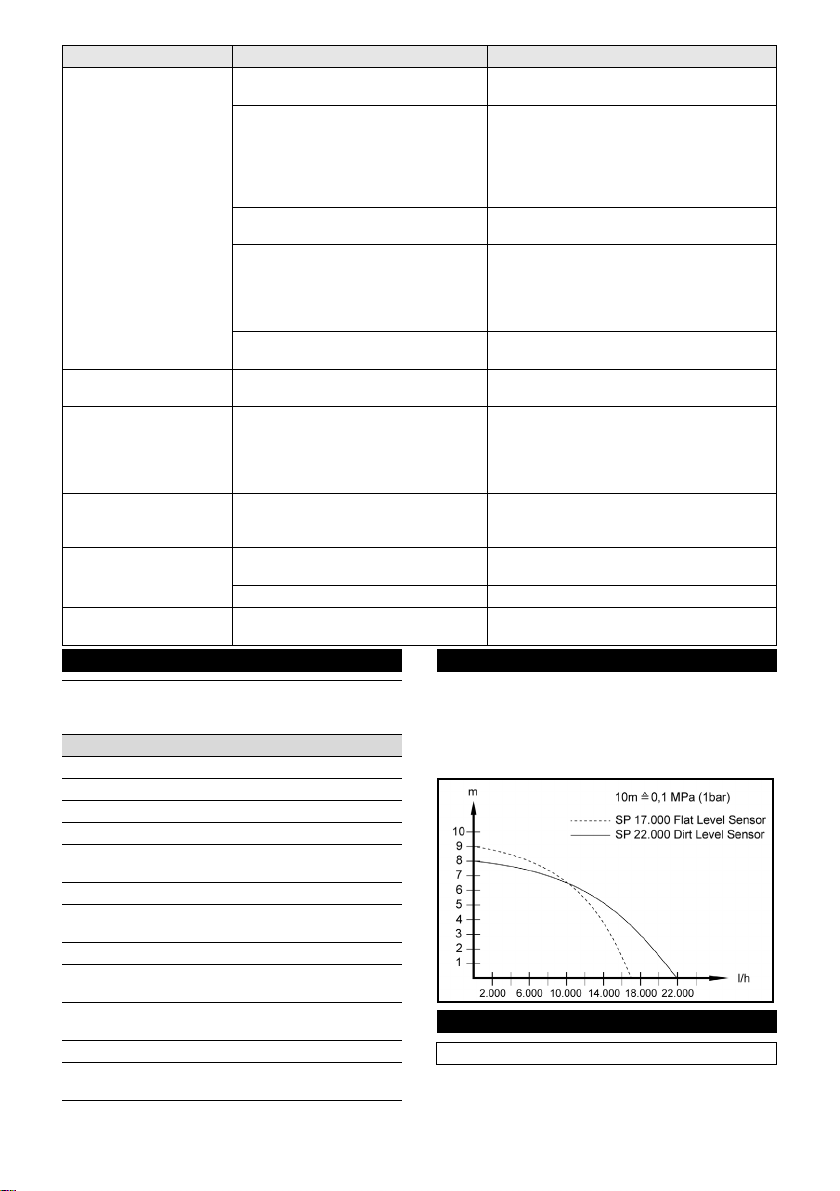

Fehler Ursache Behebung
Die Pumpe läuft, fördert
aber nicht
In der Pumpe ist Luft. 1. Mehrmals den Netzstecker aus der Steck-
dose ziehen und einstecken, bis Flüssig-
keit angesaugt wird.
Der Ansaugbereich ist verstopft. 1. Den Netzstecker aus der Steckdose zie-
hen.
2. Den Ansaugbereich reinigen.
Wasserspiegel unter Mindestflüssigkeits-
stand.
1. Die Pumpe möglichst tiefer in die Förder-
flüssigkeit eintauchen, siehe Kapitel Be-
trieb.

8 Deutsch
Technische Daten
Technische Änderungen vorbehalten.
Optimierung der Fördermenge
Die Fördermenge ist umso größer:
●je geringer die Förderhöhe ist.
●je größer der Durchmesser des verwendeten
Schlauchs ist.
●je kürzer der verwendete Schlauch ist.
●je weniger Druckverlust das angeschlossene Zube-
hör verursacht.
Die Pumpe läuft nicht an
oder bleibt während des
Betriebs plötzlich stehen
Die Stromversorgung ist unterbrochen. 1. Die Sicherungen und die elektrischen Ver-
bindungen prüfen.
Der Thermoschutzschalter hat die Pum-
pe wegen Überhitzung abgeschaltet.
1. Den Netzstecker aus der Steckdose zie-
hen.
2. Die Pumpe abkühlen lassen.
3. Schmutzpartikel im Ansaugbereich entfer-
nen.
4. Den Ansaugbereich reinigen.
5. Den Trockenlauf der Pumpe verhindern.
Schmutzpartikel blockieren den Ansaug-
bereich.
1. Den Netzstecker aus der Steckdose zie-
hen.
2. Den Ansaugbereich reinigen.
Der Level-Sensor stoppt die Pumpe. 1. Die Position des Level-Sensors überprüfen
und ggf. korrigieren.
Hinweis
Die Pumpe stoppt 15 s nachdem der Level-
Sensor keinen Wasserkontakt mehr hat.
Der Level-Sensor reagiert nicht, da er
verschmutzt ist.
1. Den Levelsensor reinigen.
Die Förderleistung
nimmt ab
Der Ansaugbereich ist verstopft. 1. Den Netzstecker aus der Steckdose zie-
hen.
2. Den Ansaugbereich reinigen.
Die Förderleistung ist zu
gering
Die maximale Förderhöhe ist überschrit-
ten.
Der Schlauchdurchmesser und die
Schlauchlänge sind falsch gewählt.
1. Die maximale Förderhöhe beachten, siehe
Kapitel Technische Daten.
2. Gegebenenfalls einen größeren Schlauch-
durchmesser oder eine kürzere Schlauch-
länge wählen, siehe Kapitel Optimierung
der Fördermenge.
Der Quick-Connect lässt
sich nicht öffnen oder
schließen
Das Stecksystem ist verschmutzt. 1. Den Clip entfernen.
2. Den Clip reinigen.
3. Den Clip montieren.
Die Pumpe läuft, obwohl
kein Wasserkontakt mit
dem Level-Sensor be-
steht
Der Level-Sensor reagiert nicht, da er
verschmutzt ist.
1. Den Level-Sensor reinigen.
Der Schalter steht auf manuellem Betrieb
(MAN).
1. Den Schalter aufAutomatikbetrieb (AUTO)
stellen.
Verlängerte Nachlaufzeit Der Level-Sensor ist verschmutzt. 1. Den Level-Sensor reinigen.
Fehler Ursache Behebung
SP 17.000
Flat Level
Sensor
SP 22.000
Dirt Level
Sensor
Leistungsdaten Gerät
Netzspannung V 230-240 230-240
Netzfrequenz Hz 50 50
Nennleistung W 550 750
Fördermenge maximal l/h 17.000 22.000
Druck (max.) MPa
(bar)
0,09
(0,9)
0,08
(0,8)
Förderhöhe (max.) m 9 8
Eintauchtiefe (max.) m 7 7
Zul. Temp. Förderflüs-
sigkeit
°C 5...35 5...35
Partikelgröße (max.)
der zulässigen Förder-
flüssigkeiten
mm 5 30
Mindestflüssigkeitshö-
he (manueller Modus)
mm 7 50
Restflüssigkeitshöhe mm 1 35
Gewicht (ohne Zube-
hör)
kg 6 6,7
SP 17.000
Flat Level
Sensor
SP 22.000
Dirt Level
Sensor

English 9
EU-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichnete
Maschine aufgrund ihrer Konzipierung und Bauart so-
wie in der von uns in Verkehr gebrachten Ausführung
den einschlägigen grundlegenden Sicherheits- und Ge-
sundheitsanforderungen der EU-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der Ma-
schine verliert diese Erklärung ihre Gültigkeit.
Produkt: Pumpe
Typ: 1.645-xxx
Einschlägige EU-Richtlinien
2014/35/EU
2014/30/EU
2011/65/EU
2009/125/EG
Angewandte Verordnung(en)
(EU) 2019/1781
Angewandte harmonisierte Normen
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Die Unterzeichnenden handeln im Auftrag und mit Voll-
macht des Vorstands.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2021/06/01
Contents
General notes
Read these original operating instruc-
tions and the enclosed safety instruc-
tions before using the device for the first
time. Proceed accordingly.
Keep both books for future reference or for future own-
ers.
Intended use
Only use the device in private households.
Intended use:
●Removal of water from building sections in the event
of flooding
●Transferring and pumping water from containers
●Water removal from wells and shafts
●Pumping fresh water out of boats and yachts
For notes on functional principle, see chapter Opera-
tion.
Permissible feed fluids
DANGER
Danger of death and risk of damage when pumping
explosive, flammable or unsuitable substances!
Flammable or explosive substances may ignite or ex-
plode.
Unsuitable substances can damage the pump.
Do not pump explosive, flammable or corrosive liquids
or gases (e.g. fuels, petroleum, nitro thinner) and do not
pump fats, oils, salt water or waste water from sanitary
facilities or water that has a lower flowing ability than
clean water.
Permissible feed fluids:
●Fresh water up to a certain degree of soiling
SP 17000 Flat Level Sensor:
Water with a degree of soiling up to grain size 5 mm
SP 22000 Dirt Level Sensor:
Water with a degree of soiling up to grain size
30 mm
●Swimming pool water with intended dosage of addi-
tives
●Washing lye, e.g. from leaking washing machines.
Then rinse and clean the pump with clear fresh wa-
ter, see chapter Rinsing and cleaning.
●The temperature of the pumped liquids must lie be-
tween 5 °C and 35 °C.
General notes...................................................... 9
Intended use ....................................................... 9
Hazard levels ...................................................... 10
Environmental protection .................................... 10
Accessories and spare parts............................... 10
Scope of delivery................................................. 10
Warranty.............................................................. 10
Device description............................................... 10
Initial startup........................................................ 10
Operation ............................................................ 11
Care and maintenance........................................ 12
Transport............................................................. 12
Storage................................................................ 12
Troubleshooting guide......................................... 12
Technical data ..................................................... 13
Optimising the flow rate....................................... 13
Declaration of Conformity.................................... 13

10 English
Improper use
ATTENTION
Risk of damage due to frost!
Operation during frost may damage the device.
An incompletely emptied device can be damaged by
frost.
Do not operate the device during frost.
Protect the device from frost.
ATTENTION
Risk of damage during continuous operation!
The device is not suitable for continuous operation.
Do not operate the device continuously for long periods
(e.g. continuous circulation operation in ponds) or as a
stationary installation (e.g. as a water lifting system,
fountain pump).
Note
The manufacturer accepts no liability for possible dam-
age caused by improper use or incorrect operation.
Hazard levels
DANGER
●Indication of an imminent threat of danger that will
lead to severe injuries or even death.
몇WARNING
●Indication of a potentially dangerous situation that
may lead to severe injuries or even death.
몇CAUTION
●Indication of a potentially dangerous situation that
may lead to minor injuries.
ATTENTION
●Indication of a potentially dangerous situation that
may lead to damage to property.
Environmental protection
The packing materials can be recycled. Please
dispose of packaging in accordance with the en-
vironmental regulations.
Electrical and electronic appliances contain valu-
able, recyclable materials and often components
such as batteries, rechargeable batteries or oil,
which - if handled or disposed of incorrectly - can
pose a potential threat to human health and the environ-
ment. However, these components are required for the
correct operation of the appliance. Appliances marked
by this symbol are not allowed to be disposed of togeth-
er with the household rubbish.
Notes on the content materials (REACH)
Current information on content materials can be found
at: www.kaercher.com/REACH
Accessories and spare parts
Only use original accessories and original spare parts.
They ensure that the appliance will run fault-free and
safely.
Information on accessories and spare parts can be
found at www.kaercher.com.
Scope of delivery
The scope of delivery for the appliance is shown on the
packaging. Check the contents for completeness when
unpacking. If any accessories are missing or in the
event of any shipping damage, please notify your deal-
er.
Warranty
The warranty conditions issued by our sales company
responsible apply in all countries. We shall remedy pos-
sible malfunctions on your device within the warranty
period free of cost, provided that a material or manufac-
turing defect is the cause. In a warranty case, please
contact your dealer (with the purchase receipt) or the
next authorised customer service site.
(See overleaf for the address)
Device description
See graphics page for illustrations
Illustration A
1Switch (Automatic mode/Manual mode)
2Carrying handle
3Power supply cable with plug
4Automatic venting device
5Quick-Connect
6Pump connecting piece G 1 ½ (1", 1 ¼" and 1 ½"
hose connection and G 1 ½ thread)
7Check valve (SP 17000 Flat Level Sensor)
8Connection nozzle (G 1 1 ½ thread)
9Rail (level sensor)
10 Level sensor
11 Feet (SP 17000 Flat Level Sensor)
12 Pre-filter (SP 22000 Dirt Level Sensor removable)
Initial startup
DANGER
Risk of electric shock and risk of injury!
The device contains electrical and mechanical compo-
nents.
Always disconnect the device from the power supply
before assembling, disassembling or cleaning.
Note
The shorter the hose length and larger the hose diame-
ter, the higher the delivery rate.
To avoid clogging the pump, use a pre-filter for hose di-
ameters smaller than 1 ¼″.
●SP 17000 Flat Level Sensor: Accessories
●SP 22000 Dirt Level Sensor: Integrated in the foot
The pump connection is equipped with a plug system
(Quick-Connect).
The Connection nozzle with G 1 ½ pump connecting
piece is supplied unmounted with the device.
Note
Hoses with a diameter of 1″, 1 ¼″and 1 ½″can be con-
nected to the pump connecting piece G 1 ½.
A sufficiently large hose diameter must be selected and
the pump connecting piece must be shortened accord-
ing to the grooves so that the required particle size can
be used. A large hose diameter is also recommended
for smaller particle sizes to allow a high flow volume.
Connecting the hose to the pump:
1 Screw the G 1 ½ pump connecting piece onto the
connection nozzle.
Illustration B
2 Push the hose clamp onto the hose.

English 11
3 Push the hose onto the G 1 ½ pump connecting
piece and fasten it with a hose clamp.
4 Push the connection nozzle into the Quick-Connect.
Illustration C
Erecting/immersing the pump:
1 Push the level sensor onto the rail from above.
Illustration D
2 Fold the feet out or in. (SP 17000 Flat Level Sensor)
Illustration E
Note
The feet do not necessarily need for be folded out bit
folding out the feet provides a higher delivery rate. Fold-
ing the feet in allows flat suction of liquids to a residual
fluid height of 1 mm.
3 Installing/removing the pre-filter. (SP 17000 Flat
Level Sensor)
Illustration E
Note
It is not necessary to install the pre-filter, but a higher
delivery rate is reached by installing the pre-filter (only
for SP 17000 Flat Level Sensor). The pumped liquid is
pre-filtered by the pre-filter to protect the pump from
heavy contamination. Particles of up to 5 mm can still be
pumped when using the filter. Removing the pre-filter al-
lows flat suction of liquids to a residual fluid height of
1 mm. (only for SP 17000 Flat Level Sensor).
4 Place the pump securely on solid ground in the
pumped liquid or immerse it via a rope attached to
the carrying handle.
Note
The suction area must not be blocked by soiling. If the
ground is muddy, place the pump on a brick or similar.
Make sure that the pump stands level. Do not carry the
pump using the cable or hose.
Operation
DANGER
Danger of death from electric shock.
Danger of death from electric shock if live parts are
touched.
During operation, do not touch the rope attached to the
carrying handle or any objects that are in contact with
the pumped liquid (e.g. pipelines protruding into the
pumped liquid, railings) and do not reach into the
pumped liquid.
Automatic venting device
1. If the fluid level is low, any sucked-in air, or air pres-
ent in the pump, may escape via the automatic vent-
ing device. Fluid can also leak along with air.
If the pump has problems with suction when the fluid
level is low, unplug and plug in the mains plug re-
peatedly to assist the suction process.
Illustration F
Automatic mode
Note
In automatic mode, the level sensor controls the pump-
ing process automatically. The pump switches on when
the level sensor makes contact with the rising pumped
liquid.
The pump switches off when the level sensor loses con-
tact with the falling pumped liquid and an after-running
time of 15 s has expired.
Illustration G
Switching on:
Minimum fluid level required to enable the pump to suck
independently (= minimum switch-on point):
●SP 17000 Flat Level Sensor: 7 mm (57 mm when
using the pre-filter)
●SP 22000 Dirt Level Sensor: 50 mm
Highest adjustable switching height of the level
sensor:
●SP 17000 Flat Level Sensor: 190 mm (240 mm
when using the pre-filter)
●SP 22000 Dirt Level Sensor: 237 mm
Minimum residual fluid height/max. suction depth:
●SP 17000 Flat Level Sensor: 1 mm (without pre-fil-
ter, with folded feet)
●SP 22000 Dirt Level Sensor: 35 mm
Note
It is recommended to use the pre-filter.
Note
Make sure that the pump stands level. Otherwise the
level sensor may not lose contact with the fluid and the
pump can run dry.
1. Push the level sensor to the desired switch-on
height (contact with the pumped liquid).
Note
The higher the level sensor is set, the higher the switch-
on and switch-off points. See the following table for ap-
plication examples:
2. Set the switch to Automatic mode (AUTO).
Illustration H
3. Plug the mains plug into a mains socket.
Manual mode
Note
In manual mode, the pump stays switched on.
1. Set the switch to Manual mode (MAN).
Illustration H
2. Plug the mains plug into a mains socket.
ATTENTION
Risk of damage from dry running!
Dry running leads to increased wear on the pump.
Do not leave the pump unattended in manual operation.
In case of dry running, immediately pull the mains plug
out of the socket.
Application area SP 17000 Flat
Level Sensor
SP 22000 Dirt
Level Sensor
Shafts with a di-
ameter < approx.
1 m (e.g. drain-
age)
Level sensor in
uppermost posi-
tion
Level sensor in
uppermost posi-
tion
We recommend-
ed using the pre-
filter
Pre-filter flap
closed(protection
against soiling)
Swimming pools,
ponds (only for
SP 22000 Dirt
Level Sensor)
Level sensor in
lowest position
Level sensor in
lowest position
Starting pumping
with the pre-filter
or folded-out feet
Pre-filter flap
closed(protection
against soiling)
Continuing pump-
ing without the
pre-filter and fold-
ed-in feet (reach-
es a residual fluid
height of 1 mm)
Note
Perform in manu-
al mode. Monitor
the switch-off/
shallow suction.

12 English
Flat suction (SP 17000 Flat Level Sensor)
It is recommended to use manual mode to reach the
min. residual fluid height of 1 mm.
A check valve is installed in the SP 17000 Flat Level
Sensor. This prevents residual fluid in the hose from
flowing back after the pumping process finishes.
Finishing operation
1. Pull the mains plug out of the socket.
The device stops.
ATTENTION
Risk of damage!
Risk of damage due to dried soiling or additives.
Rinse and clean the device immediately after each use.
2. If dirty liquids or liquids with additives have been
pumped, rinse and clean the device immediately af-
ter finishing operation, see chapter Rinsing and
cleaning.
3. Drain the device and accessories and let them dry.
Care and maintenance
DANGER
Risk of electric shock and risk of injury!
The device contains electrical and mechanical compo-
nents.
Cleaning and user maintenance may not be carried out
by children.
Rinsing and cleaning
ATTENTION
Risk of damage!
Risk of damage due to dried soiling or additives.
Rinse and clean the device immediately after each use.
1 If dirty liquids or liquids with additives have been
pumped, the device must be rinsed afterwards: Use
the device to pump clear fresh water without addi-
tives until all soiling or additives have been flushed
out of the device.
DANGER
Risk of electric shock and risk of injury!
The device contains electrical and mechanical compo-
nents.
Always disconnect the device from the power supply
before assembling, disassembling or cleaning.
2 Pull the mains plug out of the socket.
3 Press the Quick-Connect button and remove the
connection nozzle.
Illustration C
4 Where necessary, remove residue from the hose
and on Quick-Connect.
5 Clean the outside of the device with a soft, clean
cloth and clear fresh water.
6 Drain the device and accessories and let them dry.
Service
The device is maintenance-free.
Transport
Manual transport
몇CAUTION
Risk of injury from tripping!
There is a risk of injury from tripping on loose cables and
hoses.
Be careful of cables and hoses when moving the device.
1. Lift and carry the device by the carrying handle.
Transport in vehicles
몇WARNING
Risk of injury, risk of damage!
Note the weight of the device during transport.
Store or secure the device in accordance with applica-
ble guidelines so that it cannot slip or be thrown around
during transport.
2. When transporting the device in vehicles, secure it
to prevent it from slipping or overturning in accord-
ance with the respectively applicable guidelines.
Storage
ATTENTION
Risk of damage due to frost!
An incompletely emptied device can be damaged by
frost.
Completely empty the device and accessories before
storing them.
Protect the device from frost.
Store the device in a frost-free place and not outdoors.
몇CAUTION
Risk of injury and damage!
The device may tip over on sloping surfaces.
Be aware of the weight of the device during storage.
1. Completely empty the pump and accessories.
2. Allow the pump and accessories to dry out.
3. Store the pump in a frost-protected place.
Troubleshooting guide
Malfunctions often have simple causes that you can
remedy yourself using the following overview. When in
doubt, or in the case of malfunctions not mentioned
here, please contact your authorised Customer Service.
Fault Cause Rectification
The pump is running, but
not delivering
Air is in the pump. 1. Pull the mains plug out of the socket and
plug it in again several times, until the liquid
is drawn in.
The suction area is clogged. 1. Pull the mains plug out of the socket.
2. Clean the suction area.
Water level below the minimum liquid lev-
el.
1. Immerse the pump deeper into the pumped
liquid if possible, see chapter Operation.

English 13
Technical data
Subject to technical modifications.
Optimising the flow rate
The flow rate is further increased:
●The lifting height is reduced.
●The diameter of the hose used is increased.
●The length of the hose used is decreased.
●The smaller the pressure loss caused by the con-
nected up accessories.
Declaration of Conformity
We hereby declare that the machine described below
complies with the relevant basic safety and health re-
quirements in the EU Directives, both in its basic design
The pump does not start
up, or stops suddenly
during operation
The power supply is disconnected. 1. Check the fuses and the electrical connec-
tions.
The thermal protection switch has
switched off the pump because of over-
heating.
1. Pull the mains plug out of the socket.
2. Allow the pump to cool down.
3. Remove any dirt particles in the suction ar-
ea.
4. Clean the suction area.
5. Prevent the pump from running dry.
Dirt particles block the suction area. 1. Pull the mains plug out of the socket.
2. Clean the suction area.
The level sensor stops the pump. 1. Check the position of the level sensor and
correct if necessary.
Note
The pump stops 15 s after the level sensor no
longer has contact with the water.
The level sensor does not react because
it is soiled.
1. Clean the level sensor.
The pumping capacity
decreases
The suction area is clogged. 1. Pull the mains plug out of the socket.
2. Clean the suction area.
The delivery rate is too
low
The maximum delivery head is exceed-
ed.
The hose diameter and the hose length
have been selected incorrectly.
1. Observe the maximum delivery head, see
chapter Technical data.
2. If necessary, select a greater hose diame-
ter or a shorter hose length, see chapter
Optimising the flow rate.
Quick-Connect cannot
be opened or closed
The push-fit system is dirty. 1. Remove the clip.
2. Clean the clip.
3. Install the clip.
The pump runs although
the level sensor has no
contact with the water
The level sensor does not react because
it is soiled.
1. Clean the level sensor.
The switch is set to Manual mode (MAN). 1. Set the switch ´to Automatic mode (AUTO).
Extended after-running
time
The level sensor is dirty. 1. Clean the level sensor.
Fault Cause Rectification
SP 17.000
Flat Level
Sensor
SP22.000
Dirt Lev-
el Sensor
Device performance data
Mains voltage V 230-240 230-240
Power frequency Hz 50 50
Nominal power W 550 750
Maximum flow rate l/h 17.000 22.000
Pressure (max.) MPa
(bar)
0,09
(0,9)
0,08
(0,8)
Delivery height (max.) m 9 8
Immersion depth
(max.)
m7 7
Perm. temp. feed fluid °C 5...35 5...35
Particle size (max.) of
permissible feed fluids
mm 5 30
Minimum fluid level
(manual mode)
mm 7 50
Residual fluid height mm 1 35
Weight (without acces-
sories)
kg 6 6,7
EU Declaration of Conformity

14 Français
and construction as well as in the version placed in cir-
culation by us. This declaration is invalidated by any
changes made to the machine that are not approved by
us.
Product: Pump
Type: 1.645-xxx
Currently applicable EU Directives
2014/35/EU
2014/30/EU
2011/65/EU
2009/125/EC
Commission Regulation(s)
(EU) 2019/1781
Harmonised standards used
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
The signatories act on behalf of and with the authority of
the company management.
Documentation supervisor:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Ph.: [phone]
Fax: [phone]
Winnenden, 2021/06/01
We hereby declare that the product described below
complies with the relevant provisions of the following
UK Regulations, both in its basic design and construc-
tion as well as in the version put into circulation by us.
This declaration shall cease to be valid if the product is
modified without our prior approval.
Product: Pump
Type: 1.645-xxx
Currently applicable UK Regulations
S.I. 2016/1101 (as amended)
S.I. 2016/1091 (as amended)
S.I. 2012/3032 (as amended)
S.I. 2010/2617 (as amended)
Commission Regulation(s)
(EU) 2019/1781
Designated standards used
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
The signatories act on behalf of and with the authority of
the company management.
Documentation supervisor:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Ph.: [phone]
Fax: [phone]
Winnenden, 2021/06/01
Contenu
Remarques générales
Veuillez lire le présent le manuel d'ins-
tructions original et les consignes de sé-
curité jointes avant la première
utilisation de l'appareil. Suivez ces instructions.
Conservez les deux manuels pour une utilisation ulté-
rieure ou pour le propriétaire suivant.
Utilisation conforme
Utiliser l'appareil uniquement pour un usage ménager
privé.
Utilisation conforme :
●Drainage de parties d'un bâtiment lors d'inondations
●Transvasement et pompage de réservoirs
●Captage d'eau de sources et de puits
●Pompage d'eau douce de bateaux et de yachts
Instructions et fonctionnement, voir chapitre Fonction-
nement.
Fluides transportés autorisés
DANGER
Danger de mort et d'endommagement lors du trans-
port de substances explosives, inflammables ou
inappropriées !
Les substances inflammables ou explosives peuvent
s'enflammer ou exploser.
Des substances inappropriées peuvent endommager la
pompe.
Ne transportez pas de liquides ou de gaz explosifs, in-
flammables ou corrosifs (par exemple, carburants, pé-
trole, diluants pour laque cellulosique) ni de graisses,
Declaration of Conformity (UK)
Remarques générales......................................... 14
Utilisation conforme............................................. 14
Niveaux de danger.............................................. 15
Protection de l'environnement............................. 15
Accessoires et pièces de rechange .................... 15
Etendue de livraison............................................ 15
Garantie .............................................................. 15
Description de l'appareil...................................... 15
Mise en service ................................................... 16
Fonctionnement .................................................. 16
Entretien et maintenance .................................... 17
Transport............................................................. 18
Stockage ............................................................. 18
Dépannage en cas de pannes ............................ 18
Caractéristiques techniques................................ 19
Optimisation du débit .......................................... 19
Déclaration de conformité UE ............................. 19

Français 15
d'huiles, d'eau salée ou d'eaux usées provenant de toi-
lettes ou d'eau dont la fluidité est inférieure à celle de
l'eau propre.
Fluides transportés autorisés :
●Eau douce jusqu’à un certain degré de contamina-
tion
SP 17.000 Capteur Flat Level :
Eau avec un degré de contamination jusqu'à une
taille de grain de 5 mm
SP 22.000 Capteur Dirt Level :
Eau avec un degré de contamination jusqu'à une
taille de grain de 30 mm
●Eau de piscines en dosage conforme des additifs
●Solution détergente, p.ex., d’écoulement de ma-
chines à laver. Raccorder la pompe d’eau douce
claire, rincer et nettoyer, voir le chapitre Rincer et
nettoyer.
●La température des liquides de transport doit être
comprise entre 5 °C et 35 °C.
Utilisation non-conforme
ATTENTION
Risque d'endommagement par le gel !
Le fonctionnement par temps de gel peut endommager
l'appareil.
Un appareil pas entièrement vidé peut être endommagé
par le gel.
Ne faites pas fonctionner l’appareil en présence de gel.
Protéger l'appareil contre le gel.
ATTENTION
Risque d'endommagement en cas de fonctionne-
ment continu !
L'appareil n'est pas adapté pour un fonctionnement
continu sans interruption.
Ne faites pas fonctionner l'appareil de manière ininter-
rompue pendant une période prolongée (par exemple,
circulation continue dans des étangs) ou comme instal-
lation fixe (par exemple, comme station de relevage,
pompe de fontaine).
Remarque
Le fabricant décline toute responsabilité pour des dom-
mages éventuels provoqués par une utilisation non-
conforme ou une mauvaise commande.
Niveaux de danger
DANGER
●Indique un danger immédiat qui peut entraîner de
graves blessures corporelles ou la mort.
몇AVERTISSEMENT
●Indique une situation potentiellement dangereuse qui
peut entraîner de graves blessures corporelles ou la
mort.
몇PRÉCAUTION
●Indique une situation potentiellement dangereuse qui
peut entraîner des blessures légères.
ATTENTION
●Indique une situation potentiellement dangereuse qui
peut entraîner des dommages matériels.
Protection de l'environnement
Les matériaux d'emballage sont recyclables.
Veuillez éliminer les emballages dans le respect
de l’environnement.
Les appareils électriques et électroniques
contiennent des matériaux précieux recyclables
et souvent des composants tels que des piles,
batteries ou de l’huile représentant un danger po-
tentiel pour la santé humaine et l'environnement, s'ils ne
sont pas manipulés ou éliminés correctement. Ces
composants sont cependant nécessaires pour le fonc-
tionnement correct de l'appareil. Les appareils marqués
par ce symbole ne doivent pas être jetés dans les or-
dures ménagères.
Remarques concernant les matières composantes
(REACH)
Les informations actuelles concernant les matières
composantes sont disponibles sous : www.kaer-
cher.com/REACH
Accessoires et pièces de rechange
Utiliser exclusivement des accessoires et pièces de re-
change originaux. Ceux-ci garantissent le fonctionne-
ment sûr et sans défaut de votre appareil.
Des informations sur les accessoires et pièces de re-
change sont disponibles sur le site Internet www.kaer-
cher.com.
Etendue de livraison
L’étendue de livraison de l’appareil est illustrée sur l'em-
ballage. Lors du déballage, vérifiez que le contenu de la
livraison est complet. Si un accessoire manque ou en
cas de dommage dû au transport, veuillez informer
votre distributeur.
Garantie
Les conditions de garantie publiées par notre société
commerciale compétente s’appliquent dans chaque
pays. Nous remédions gratuitement aux défauts pos-
sibles sur votre appareil dans la durée de garantie dans
la mesure où la cause du défaut est un vice de matériau
ou de fabrication. En cas de garantie, veuillez vous
adresser à votre distributeur ou au point de service
après-vente autorisé le plus proche avec la facture
d’achat.
(Voir l'adresse au dos)
Description de l'appareil
Pour les figures, voir pages des graphiques
Illustration A
1Commutateur (Mode automatique / mode manuel)
2Poignée de transport
3Câble d'alimentation avec fiche
4Dispositif de purge automatique
5Quick-Connect
6Raccord de pompe G 1 ½ (1″, 1 ¼″et 1 ½″raccord
de flexible et filetage G 1 ½)
7Clapet anti-retour (SP 17.000 Capteur Flat Level)
8Manchon de raccordement (filetage G 1 1 ½)
9Rail (capteur de niveau)
10 Capteur de niveau
11 Pieds (SP 17.000 Capteur Flat Level)
12 Préfiltre (SP 22.000 Capteur Dirt Level amovible)

16 Français
Mise en service
DANGER
Risque d’électrocution et de blessure !
L'appareil contient des composants électriques et mé-
caniques.
Débranchez toujours l'appareil de l'alimentation élec-
trique avant de l'assembler, de le démonter ou de le net-
toyer.
Remarque
Plus la longueur du flexible est courte et plus le dia-
mètre du flexible est grand, plus la puissance de trans-
port est élevée.
Pour éviter des colmatages de la pompe, utiliser un pré-
filtre en cas de diamètre de flexible inférieur à 1 ¼″.
●SP 17.000 Capteur Flat Level : Accessoires
●SP 22.000 Capteur Dirt Level : intégré dans le pied
Le raccord de la pompe est équipé d’un système enfi-
chable (Quick-Connect).
Le manchon de raccordement avec raccord de pompe
G 1 ½ est fourni démonté avec l’appareil.
Remarque
Il est possible de raccorder, sur le raccord de pompe
G 1 ½, des flexibles de diamètres 1″, 1 ¼″et 1 ½″.
Pour pouvoir atteindre la granulométrie souhaitée, il
convient de choisir un diamètre du flexible suffisam-
ment gros et raccourcir l'élément de raccord de pompe
en conséquence au niveau des rainures. Même en cas
de plus petite taille de grain, il est recommandé d'opter
pour un diamètre du flexible plus grand afin d'atteindre
un débit élevé.
Raccordement du flexible à la pompe :
1 Visser le raccord de pompe G 1 ½ sur le manchon
de raccordement.
Illustration B
2 Pousser le collier de serrage sur le flexible.
3 Pousser le flexible sur le raccord de pompe G 1 ½
et le fixer à l’aide du collier de serrage.
4 Pousser le manchon de raccordement dans Quick-
Connect.
Illustration C
Mise en place / immersion de la pompe :
1 Pousser le capteur de niveau par le haut sur le rail.
Illustration D
2 Déployer ou replier les pieds. (SP 17.000 Capteur
Flat Level)
Illustration E
Remarque
Le déploiement des pieds n’est pas absolument néces-
saire, le déploiement des pieds permet d’atteindre une
puissance de transport plus importante. Le repliage des
pieds permet l’aspiration à plat du liquide jusqu’à une
hauteur résiduelle de liquide de 1 mm.
3 Monter ou démonter le préfiltre. (SP 17.000 Capteur
Flat Level)
Illustration E
Remarque
Le montage du préfiltre n'est pas absolument obliga-
toire, le montage du préfiltre permet d'atteindre une
puissance de transport supérieure (uniquement pour
SP 17 000 Capteur Flat Level). Grâce au préfiltre, les
fluides transportés sont préfiltrés pour protéger la
pompe contre un trop fort encrassement. L'utilisation du
filtre peut encore occasionner des particules jusqu'à
5 mm. Le démontage du préfiltre permet l’aspiration à
plat du liquide jusqu’à une hauteur résiduelle de liquide
de 1 mm (uniquement pour SP 17 000 Capteur Flat Le-
vel).
4 Mettre la pompe en place fixée sur un support solide
dans le liquide de transport ou l’immerger à l’aide du
câble fixé à la poignée.
Remarque
La zone d’aspiration ne doit pas être obstruée par des
impuretés. En cas de support vaseux, déposer la
pompe sur une brique ou similaire. Veiller à ce que la
pompe soit à l’horizontale. Ne pas porter la pompe par
le câble ou le flexible.
Fonctionnement
DANGER
Danger de mort dû à une décharge électrique !
Danger de mort par électrocution en cas de contact
avec des pièces sous tension.
Pendant le fonctionnement, ne pas toucher le câble fixé
à la poignée de transport ni aucun objet en contact avec
le fluide de transport (par ex. tuyauterie dépassant dans
le liquide pompé, garde-corps) et ne pas mettre la main
dans le liquide pompé.
Dispositif de purge automatique
1. En cas de niveau de liquide faible, de l'air présent
dans la pompe ou éventuellement aspiré s'échappe
via le dispositif de purge d'air automatique. Outre de
l'air, du liquide peut aussi être expulsé.
Si la pompe a des problèmes d'amorçage lorsque le
niveau de liquide est bas, débrancher et rebrancher
la fiche secteur à plusieurs reprises pour favoriser
l'amorçage.
Illustration F
Mode automatique
Remarque
En mode automatique, le capteur de niveau commande
le processus de pompage. La pompe se met en marche
dès que le capteur de niveau entre en contact avec le
liquide de transport augmentant.
La pompe se met à l’arrêt dès que le capteur de niveau
perd le contact avec le liquide de transport se réduisant
et un temps de poursuite de 15 s est écoulé.
Illustration G
Mise en marche :
Niveau du liquide nécessaire minimal pour que la
pompe puisse aspirer de façon autonome (= points de
démarrage minimum) :
●SP 17.000 Capteur Flat Level : 7 mm (57 mm en
cas d'utilisation du préfiltre)
●SP 22.000 Capteur Dirt Level : 50 mm
Hauteur d'enclenchement maximale réglable du
capteur de niveau :
●SP 17.000 Capteur Flat Level : 190 mm (240 mm
en cas d'utilisation du préfiltre)
●SP 22.000 Capteur Dirt Level : 237 mm
Hauteur résiduelle minimale de liquide résiduels /
Profondeur max. d’aspiration :
●SP 17.000 Capteur Flat Level : 1 mm (sans préfiltre,
avec pieds repliés)
●SP 22.000 Capteur Dirt Level : 35 mm
Remarque
Il est recommandé d'utiliser le préfiltre.
Remarque
Veiller à ce que la pompe soit à l’horizontale. il peut,
dans le cas contraire, arriver que le capteur de niveau
ne perde pas le contact avec le liquide et que la pompe
fonctionne à sec.

Français 17
1. Pousser le capteur de niveau dans la hauteur de
commutation souhaitée (contact avec le liquide de
transport).
Remarque
Plus le capteur de niveau est réglé haut, plus le point
d’activation et désactivation est haut. Exemples d’appli-
cation, voir le tableau suivant :
2. Mettre le commutateur sur mode automatique (AU-
TO).
Illustration H
3. Brancher la fiche secteur dans une prise de courant.
Mode manuel
Remarque
En mode manuel, la pompe reste allumée en perma-
nence.
1. Mettre le commutateur sur mode manuel (MAN).
Illustration H
2. Brancher la fiche secteur dans une prise de courant.
ATTENTION
Risque d'endommagement en cas de fonctionne-
ment à sec !
La marche à sec entraîne une usure accrue de la
pompe.
Ne pas laisser la pompe sans surveillance en mode ma-
nuel.
En cas de marche à sec, immédiatement débrancher la
fiche d'alimentation de la prise de courant.
Aspiration à plat (SP 17 000 Capteur Flat
Level)
Pour atteindre la hauteur de liquides résiduels de 1 mm,
l'application de l'exploitation manuelle est recomman-
dée.
Un clapet anti-retour est monté sur le SP 17 000 Cap-
teur Flat Level. Cela empêche que les liquides résiduels
refluent dans le tuyau à la fin du processus de pom-
page.
Fin du fonctionnement
1. Retirer la fiche secteur de la prise de courant.
L'appareil s'arrête.
ATTENTION
Risque d'endommagement !
Risque d'endommagement par des salissures ou des
additifs séchés.
Rincer et nettoyer l'appareil immédiatement après
chaque utilisation.
2. Si du liquide sale ou contenant des additifs a été
pompé, rincer et nettoyer l'appareil immédiatement
après l'arrêt de l'exploitation, voir chapitre Rincer et
nettoyer.
3. Vider l'appareil et les accessoires et les laisser sé-
cher.
Entretien et maintenance
DANGER
Risque d’électrocution et de blessure !
L'appareil contient des composants électriques et mé-
caniques.
Le nettoyage et l'entretien par l’utilisateur ne doivent
pas être effectués par des enfants.
Rincer et nettoyer
ATTENTION
Risque d'endommagement !
Risque d'endommagement par des salissures ou des
additifs séchés.
Rincer et nettoyer l'appareil immédiatement après
chaque utilisation.
1 Si du liquide sale ou contenant des additifs a été
pompé, l'appareil doit ensuite être rincé : Pomper de
l'eau douce claire sans additifs avec l'appareil
jusqu'à ce que toutes les impuretés ou tous les ad-
ditifs soient rincés de l'appareil.
DANGER
Risque d’électrocution et de blessure !
L'appareil contient des composants électriques et mé-
caniques.
Débranchez toujours l'appareil de l'alimentation élec-
trique avant de l'assembler, de le démonter ou de le net-
toyer.
2 Retirer la fiche secteur de la prise de courant.
3 Appuyer sur la touche du Quick-Connect et retirer le
manchon de raccordement.
Illustration C
4 Le cas échéant, retirer les résidus du flexible et du
Quick-Connect.
5 Nettoyer l'extérieur de l'appareil avec un chiffon
doux et propre et de l'eau douce claire.
6 Vider l'appareil et les accessoires et les laisser sé-
cher.
Maintenance
L'appareil ne nécessite pas d'entretien.
Domaine d’ap-
plication
SP 17.000 Cap-
teur Flat Level
SP 22.000 Cap-
teur Dirt Level
Puits d’un dia-
mètre < env. 1 m
(p.ex. drainage)
Capteur de ni-
veau dans la po-
sition la plus
haute
Capteur de ni-
veau dans la po-
sition la plus
haute
Il est recomman-
dé d'utiliser le
préfiltre
Rabats du pré-
filtre fermés (pro-
tection contre
l’encrassement)
Bassins, étangs
(uniquement
SP 22.000 Cap-
teur Dirt Level)
Capteur de ni-
veau dans la po-
sition la plus
basse
Capteur de ni-
veau dans la po-
sition la plus
basse
Démarrage du
processus de
pompage avec
préfiltre ou pieds
dépliés
Rabats du pré-
filtre fermés (pro-
tection contre
l’encrassement)
Suite du proces-
sus de pompage
sans préfiltre et
pieds repliés (la
hauteur rési-
duelle du liquide
de 1 mm est at-
teinte)
Remarque
Continuer en
mode manuel.
Surveiller l'extinc-
tion / les aspira-
tions à plat.

18 Français
Transport
Transport à la main
몇PRÉCAUTION
Risque de blessure par trébuchement !
Les câbles et les tuyaux détachés présentent un risque
de blessure par trébuchement.
Faire attention aux câbles et aux tuyaux lors du dépla-
cement de l'appareil.
1. Soulever et porter l'appareil par la poignée de trans-
port.
Transport en véhicule
몇AVERTISSEMENT
Risque de blessures, risque d’endommagement !
Prendre en compte le poids de l’appareil pendant le
transport.
Ranger ou fixer l’appareil conformément aux normes
applicables afin qu'il ne glisse pas ou ne bouge pas pen-
dant le transport.
2. En cas de transport de l’appareil dans des véhi-
cules, le bloquer contre le glissement et le bascule-
ment suivant les normes en vigueur.
Stockage
ATTENTION
Risque d’endommagement dû au gel !
Un appareil non entièrement vidé peut être endommagé
par le gel.
Videz complètement l’appareil et les accessoires avant
de les entreposer.
Protéger l'appareil contre le gel.
Stockez l’appareil dans un endroit à l’abri du gel et non
à l’extérieur.
몇PRÉCAUTION
Risque de blessure et d’endommagement !
L'appareil peut basculer sur des surfaces inclinées.
Tenir compte du poids de l’appareil pour le stockage.
1. Vider complètement la pompe et les accessoires.
2. Laisser sécher la pompe et les accessoires.
3. Conserver la pompe dans un endroit protégé du gel.
Dépannage en cas de pannes
Les pannes ont souvent des causes simples qui
peuvent être éliminées soi-même à l'aide de l'aperçu
suivant. En cas de doute, ou en absence de mention
des pannes, veuillez vous adresser au service client au-
torisé.
Erreur Cause Solution
La pompe fonctionne,
mais il n'y a pas de débit
Présence d'air dans la pompe. 1. Retirer et brancher à plusieurs reprises la
fiche dans la prise, jusqu'à aspiration du li-
quide.
La zone d'aspiration est bouchée. 1. Retirer la fiche secteur de la prise de cou-
rant.
2. Nettoyer la zone d'aspiration.
Niveau d’eau sous le niveau de liquide
minimal.
1. Immerger la pompe plus profondément au-
tant que possible, voir chapitre Fonction-
nement.
La pompe ne démarre
pas ou s'arrête soudaine-
ment pendant l'exploita-
tion
L'alimentation électrique est interrom-
pue.
1. Contrôler les fusibles et les raccords élec-
triques.
Le disjoncteur thermique a arrêté la
pompe en raison d'une surchauffe.
1. Retirer la fiche secteur de la prise de cou-
rant.
2. Laisser refroidir la pompe.
3. Retirer les particules de saleté dans la
zone d'aspiration.
4. Nettoyer la zone d'aspiration.
5. Empêcher la marche à vide de la pompe.
Des particules de salissures bloquent la
zone d'aspiration.
1. Retirer la fiche secteur de la prise de cou-
rant.
2. Nettoyer la zone d'aspiration.
Le capteur de niveau arrête la pompe. 1. Vérifier et corriger, le cas échéant, la posi-
tion du capteur de niveau.
Remarque
La pompe s’arrête 15 s après que le capteur de
niveau n’aie plus de contact avec l’eau.
Le capteur de niveau ne réagit pas car il
est encrassé.
1. Nettoyer le capteur de niveau.
La puissance du débit di-
minue
La zone d'aspiration est bouchée. 1. Retirer la fiche de la prise du réseau.
2. Nettoyer la zone d'aspiration.
La puissance du débit
est trop faible
La hauteur de refoulement maximale est
dépassée.
Le diamètre et la longueur du flexible
sont mal été choisis.
1. Respecter la hauteur maximale de refoule-
ment, voir chapitre Caractéristiques tech-
niques.
2. Le cas échéant, choisir un diamètre de
flexible plus important ou une longueur de
flexible plus courte, voir chapitre Optimisa-
tion du débit.

Français 19
Caractéristiques techniques
Sous réserve de modifications techniques.
Optimisation du débit
Le débit est plus important :
●plus la hauteur de refoulement est faible.
●plus le diamètre du flexible employé est important.
●plus le flexible employé est court.
●Moins l'accessoire raccordé entraîne de perte de
pression.
Déclaration de conformité UE
Nous déclarons par la présente que la machine dési-
gnée ci-après ainsi que la version que nous avons mise
en circulation, est conforme, de par sa conception et
son type, aux exigences fondamentales de sécurité et
de santé en vigueur des normes UE. Toute modification
de la machine sans notre accord annule cette déclara-
tion.
Produit : Pompe
Type : 1.645-xxx
Normes UE en vigueur
2014/35/EU
2014/30/UE
2011/65/EU
2009/125/CE
Ordonnance(s) appliquée(s)
(UE) 2019/1781
Normes harmonisées appliquées
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Les signataires agissent sous ordre et avec le pouvoir
de la direction.
Responsable de la documentation :
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Le Quick-Connect ne
s'ouvre et ne se ferme
pas
Le système enfichable est encrassé. 1. Retirer l'attache (clip).
2. Nettoyer l'attache (clip).
3. Monter l'attache (clip).
La pompe fonctionne
bien que le capteur de ni-
veau ne soit pas en
contact avec l’eau
Le capteur de niveau ne réagit pas car il
est encrassé.
1. Nettoyer le capteur de niveau.
Le commutateur est en mode manuel
(MAN).
1. Mettre le commutateur en mode automa-
tique (AUTO).
Temps de poursuite pro-
longé
Le capteur de niveau est encrassé. 1. Nettoyer le capteur de niveau.
Erreur Cause Solution
SP 17.000
Flat Level
Sensor
SP 22.000
Dirt Level
Sensor
Caractéristiques de puissance de l’appareil
Tension du secteur V 230-240 230-240
Fréquence du secteur Hz 50 50
Puissance nominale W 550 750
Débit maximal l/h 17.000 22.000
Pression (max.) MPa
(bar)
0,09
(0,9)
0,08
(0,8)
Hauteur de refoule-
ment (max.)
m9 8
Profondeur d'immer-
sion (max.)
m7 7
Temp. adm. du liquide
pompé
°C 5...35 5...35
Taille des particules
(max.) des fluides
transportés autorisés
mm 5 30
Hauteur minimale du li-
quide (mode manuel)
mm 7 50
Hauteur de liquide rési-
duel
mm 1 35
Poids (sans acces-
soires)
kg 6 6,7

20 Italiano
Tél. : [phone]
Télécopie : [phone]
Winnenden, le 01/06/2021
Indice
Avvertenze generali
Prima di utilizzare l’apparecchio per la
prima volta, leggere le presenti istruzioni
per l’uso originali e le allegate avverten-
ze di sicurezza. Agire secondo quanto indicato nelle
istruzioni.
conservare entrambi i libretti per un uso futuro o per un
successivo proprietario.
Impiego conforme alla destinazione
d’uso
Questo apparecchio è destinato esclusivamente all’uso
domestico.
Impiego conforme alla destinazione:
●Drenaggio di parti dell’edificio in caso di allagamenti
●Trasbordo e svuotamento con pompa di serbatoi
●Prelievo di acqua da pozzi
●Pompaggio di acqua dolce fuori da barche e yacht
Per note relative al funzionamento, vedi capitolo Eser-
cizio.
Liquidi trasportabili consentiti
PERICOLO
Pericolo di morte e di danneggiamento in caso di
pompaggio di sostanze esplosive, infiammabili o
non adatte!
Le sostanze infiammabili o esplosive possono incen-
diarsi o esplodere.
Le sostanze non adatte possono danneggiare la pom-
pa.
Non trasportare liquidi o gas esplosivi, infiammabili o
caustici (ad es. carburanti, petrolio, diluente al nitro) e
neppure grassi, oli, acqua salata o acque di scarico pro-
venienti da impianti toilette o acqua con una fluidità in-
feriore a quella dell'acqua pulita.
Liquidi trasportabili consentiti:
●Acqua dolce fino a un determinato grado di sporci-
zia
SP 17.000 Flat Level Sensor:
acqua con un grado di sporcizia fino alla grandezza
granulare di 5 mm
SP 22.000 Dirt Level Sensor:
acqua con un grado di sporcizia fino alla grandezza
granulare di 30 mm
●Acqua della piscina in caso di dosaggio di additivi
conforme alla destinazione
●Liscivia, ad es. fuoriuscita da lavatrici. Quindi sciac-
quare e pulire la pompa con acqua dolce pulita, ve-
dere il capitolo Risciacquo e pulizia.
●La temperatura dei liquidi trasportabili deve essere
compresa tra 5 °C e 35 °C.
Impiego non conforme
ATTENZIONE
Pericolo di danni causati dal gelo!
Il funzionamento in presenza di gelo può danneggiare
l'apparecchio.
Un apparecchio non interamente svuotato può essere
danneggiato dal gelo.
Non utilizzare l’apparecchio in presenza di gelo.
Proteggere l’apparecchio dal gelo.
ATTENZIONE
Pericolo di danneggiamento in caso di esercizio
continuo!
L'apparecchio non è adatto per l’esercizio continuo inin-
terrotto.
Non utilizzare l'apparecchio ininterrottamente per lunghi
periodi (ad es. funzionamento a circolazione continua in
stagni) o come installazione fissa (ad es. impianto di
sollevazione, pompa per fontana).
Nota
Il produttore non risponde di eventuali danni causati da
utilizzo non conforme o da uso errato.
Livelli di pericolo
PERICOLO
●Indica un pericolo imminente che determina lesioni
gravi o la morte.
몇AVVERTIMENTO
●Indica una probabile situazione pericolosa che po-
trebbe determinare lesioni gravi o la morte.
몇PRUDENZA
●Indica una probabile situazione pericolosa che po-
trebbe causare lesioni leggere.
ATTENZIONE
●Indica una probabile situazione pericolosa che po-
trebbe determinare danni alle cose.
Tutela dell’ambiente
I materiali d'imballaggio sono riciclabili. Smaltire
gli imballaggi nel rispetto dell’ambiente.
Gli apparecchi elettrici ed elettronici contengono
materiali riciclabili preziosi e spesso componenti
come batterie, accumulatori oppure olio che, se
usati o smaltiti scorrettamente, possono costituire
un potenziale pericolo per la salute umana e per l'am-
biente. Questi componenti sono tuttavia necessari per
un corretto funzionamento dell'apparecchio. Gli appa-
recchi contrassegnati con questo simbolo non devono
essere smaltiti con i rifiuti domestici.
Avvertenze sulle componenti contenute (REACH)
Informazioni aggiornate sulle componenti contenute so-
no disponibili all'indirizzo: www.kaercher.com/REACH
Avvertenze generali............................................. 20
Impiego conforme alla destinazione d’uso .......... 20
Livelli di pericolo .................................................. 20
Tutela dell’ambiente ............................................ 20
Accessori e ricambi ............................................. 21
Volume di fornitura .............................................. 21
Garanzia.............................................................. 21
Descrizione dell’apparecchio............................... 21
Messa in funzione ............................................... 21
Esercizio.............................................................. 21
Cura e manutenzione .......................................... 23
Trasporto ............................................................. 23
Stoccaggio........................................................... 23
Aiuto in caso di guasti ......................................... 23
Dati tecnici........................................................... 24
Ottimizzazione della portata................................ 24
Dichiarazione di conformità UE ........................... 25
