KAISDA K6 User manual

KAISDA
E-bike User’s Manual
CAUTION READ THIS MANUAL BEFORE USING YOUR EQUIPMENT

CONTANTS
Safety instruction--------------------------------------------------------------Page 1
Instruction----------------------------------------------------------------------Page 1
Meter operation----------------------------------------------------------------Page 2-3
Battery:Further information and maintenance--------------------------------Page 3-4
Charging------------------------------------------------------------------------Page 4
Installation Instruction-------------------------------------------------------Page 4-8

1. Safety Instruction ___________________
1. Thank you for purchasing the KAISDA E-BIKE. The E-BIKE features the
most recent innovation in technology.
2. For Safety reasons, it is most important that you read this user’s manual
before you operate the bike. Improper handling can reduce its riding
performance and most importantly, cause danger to your safe andhealthy.
3. For handling and maintenance of the bicycle, please refer to the E-BIKE
user’s manual which is an integral part of this e-bike user’s manual!
4. Do not at any time dismantle or disassemble any of the above e-bike
components!
5. Please check all parts are tighten and locked before riding.
6. Please make sure that the battery charger and charging plug are always
kept dray and never get wet.
7. The charger should only be cleaned with a dry cloth. Never use a wet
cloth, oil or any other liquid.
2. Instruction
-1-

3. Meter operation
3.1 Meter instruction
3.2 Meter operation
3.2.1 3.2.2 3.2.3 3.2.4 3.2.
3.2.1: Hold the button for 2s to switch on/off the E-Bike system. The default
value is “low”pedal assist level. Full Electric Function (Pure electric mode)
3.2.2: Press “+”to crease into pedal assist level “Mid”. Full Electric Function
(Pure electric mode).
3.2.3: Press “+”again to move into pedal assist level “High”.“High”is
the maximum power of PAS. Full Electric Function (Pure electric mode)
3.2.4: Foot riding (without pedal assistant and electric）
3.2.5: Press the "+" button for 2 seconds during power-on state, the system
Operating instructions
-2-

defaults to turning on the front light. When the front light is on, press the
"+" button for 2 seconds, the system defaults to turn off the front light.
3.3 Meter Solution Instruction:
1. The following steps keep the meter operated in the power off state;
2. Keep the brake and throttle working at the same time, then turn on the
meter for 5-7 seconds and release the brake handle and throttle to release
the speed limit;
3. If you want to restore the factory configuration after the speed limit is
lifted, repeat the above 1.2. operation.
（For more detailed answers please contact customer service personnel to
remove the speed limit video）
3.4 Operation Cautions
Be careful of the safety use. Don’t attempt to release the connector when
charging the battery.
● Avoid the risk of collision.
● Don’t modify system parameters to avoid parameters disorder.
● Make the display repaired when error code appears.
4. Battery: further information and maintenance
1. How far full charge battery can go? That depends on the loading weight, road
condition and battery capacity. But in the same condition, average speeds can
continuous longer travel range.
2. When storing the battery for a longer time period, (e.g. during winter time) it is
important to place the fully charged battery on a flat surface in a dry place.
3.Attention: The battery should be re-charged once every 2-3 month when it is
not used.
4.Warning:
4.1.Keep the battery out of reach for children.
4.2.Never try to open the battery.
-3-

4.3.If the battery is damaged because it has been dropped somewhere or
because of a biking accident, there might be a risk of electrolytes leakage.
Beware of chemical burns! And immediately stop using a damaged battery.
4.4Do not touch the battery without a cloth or gloves and make sure no acid
touches your eyes.
5. Charging
1. To charge the battery with the bike, simply place the bike within reach of the
power supply and plug it in. Note: The plug hole is located in the left of the
battery.
2. The battery can either be charged while on the bike or the battery can be
removed and charged at a place of your convenience.
3. The RED light indicates it is in charging and GREEN light indicates the battery is
fully charged. (Please put off plug from wall) Usually the charging time is 4-6
hours depends on the battery capacity remain.
4. Warning: Charging time over 10 hours is prohibited please kept it away from
high temperature environment and stores it in a cool place.
6. Installation Instruction
1. Open the carton, take our the e-bike, and cut the wrapping rope with tools.
2. Handlebar installation:
2.1 Insert the seat tube vertically and align it with the frame head tube.
The depth must exceed the minimum insertion depth marked on the seat
tube.
2.2 Align the standpipe so that the handlebar and the frame are at 90
degrees, and then use an M6 hexagon wrench to tighten the mounting screws
on the standpipe.
2.3 Adjust the correct position of the handlebar, and then use tools to lock
the handlebar cover.
2.1 2.2 2.3
-4-

3. Headlight installation:
3.1 Loosen the headlight screw from the front fork; install the headlight
and the front fender ears in the front fork screw hole, and tighten the screw
with an Allen tool.
4. Front wheel installation：
4.1 Cut the wrapping rope, remove the front wheel, remove the front
fork protection lever and the front wheel protection cover.
4.2 Make sure that the front wheel is in line with the rear wheel, then start
installation. First pull the wheel upwards, put the disc brake pad into the
front brake caliper, and then use 15 wrench to tighter the front hub fixing
screw, and then use tool to lock the mud board supporter on the front fork
leg.
4.3 Adjust the adjusting screw of the disc brake to make the disc brake
rotor without obvious friction
5. Bicycle Rack installation:
5.1 First align the mounting holes of the rack with the mounting holes on
the frame, and then use an M4 hexagon wrench to tighten the mounting
-5-

screws of the rack respectively.
6. Foot pedal installation:
Check the two pedals. The pedal with "L" printed on the end of the mandrel
should be installed on the left side of the vehicle (without chain ring), rotate
counterclockwise, and the "R" pedal should be installed on the right side.
(With chain ring), rotate clockwise, and then use a No. 15 wrench Tighten
the pedal spindle.
7.
Saddle installation:
7.1
Open the package and take out the seat saddle and seat post. Install
the rear reflector on the seat post.
7.2 Insert the seat post into the frame.
7.3 Adjust the seat position to the height that best suits your riding position,
and tighten the quick release (please ensure that the quick release is locked)
8. Adjust the brakes, meters and transmissions system, and then
-6-

tighten them with tools.
9. Tire inflation instruction
9.1 After the bicycle is assembled, please check whether the air pressure
of the front and rear tires is within the normal value.
9.2 When refilling tires, you must refer to the inflation reference range on
the side of the tire for refilling, generally between 35PSI---65PSI
(280Kpa--450Kpa).
10. Instructions for using Front derailleur
10.1
When you shift forward the right derailleur handle, the back derailleur
will move inside, at the same time, move the chain from the small part of the
rear flywheel to the large part. These steps will reduce the riding speed while
riding, also will reduce the pedaling strength of riding. When the handle bar at
the maximum position(as shown in picture 3 below), press the accelerator
button on the right derailleur handle, the back derailleur will move outward, at
the same time, move the chain from the large part of the rear flywheel to the
small part. These steps will increase the riding speed while riding, also will
increase the pedaling strength of riding.So as to realize the different speed of
the back derailleur.
-7-

More KAISDA electric bike’s installation question and repair question
about the item, please contact.
Detail Packing List
Description
Quantity
E-Bike
1
Tools (13-15 spanner, 9-11, 8-10,14-17 spanner,
eleven-shaped screwdriver, M6, M5, M4, M3 Allen
wrench)
1
Manual
1
Key
2
Charger
1
Front Fender
1
Pedal
1
Saddle
1
Seat tube
1
Rear Rack
1
-8-

KAISDA
Die Bedienungsanleitung von
Die Warnung: bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie das Elektrofahrrad benutzen.

Das Verzeichnis
Die Sicherheitanleitung---------------------------------------------------------------------------------- Seite 1
Die technische Konfigurationsparameter--------------------------------------------------------- Seite 1
Die Gerätebedienungsanleitung---------------------------------------------------------------------- Seite 2-3
Die Batterieinformationen und Wartung-------------------------------------------------------- Seite 3-4
Die Lademethode
------------------------------------------------------------------------------------
Seite 4
Die Einbauanleitung
------------------------------------------------------------------------------
Seite 4-8

1. Die Sicherheitanleitung
1. Vielen Dank für Ihre Verwendung von KAISDA Elektrofahrrad. Dieses
Elektrofahrrad verwendet innovative Technologie in der Handwerkskunst.
2. Bitte lesen Sie aus Sicherheitsgründen die Bedienungsanleitung sorgfältig
durch, bevor Sie das Elektrofahrrad benutzen. Die unsachgemäße
Behandlung verringert die Fahrleistung und gefährdet vor allem Ihre
Sicherheit und Gesundheit.
3. Die betreffenden Informationen zur Verwendung und Wartung vom
Elektrofahrrad können Sie in der Bedienungsanleitung für Elektrofahrräder
finden,
die für Benutzer vom Elektrofahrrad unverzichtbar ist.
4. Zerlegen Sie jederzeit auf keinen Fall die oben genannten elektrischen
Fahrradkomponenten.
5. Bitte prüfen Sie vor dem Fahren, ob alle Teile vom Elektrofahrrad
festgezogen und verriegelt sind.
6. Bitte stellen Sie sicher, dass das Ladegerät und der Ladestecker immer
trocken sind.
7. Das Ladegerät kann nur mit einem trockenen Tuch gereinigt werden.
Verwenden Sie zum Reinigen auf keinen Fall ein feuchtes Tuch, Öl oder eine
andere Flüssigkeit.
2. Die technische Konfigurationsparameter
-1-

3.Die Gerätebedienungsanleitung

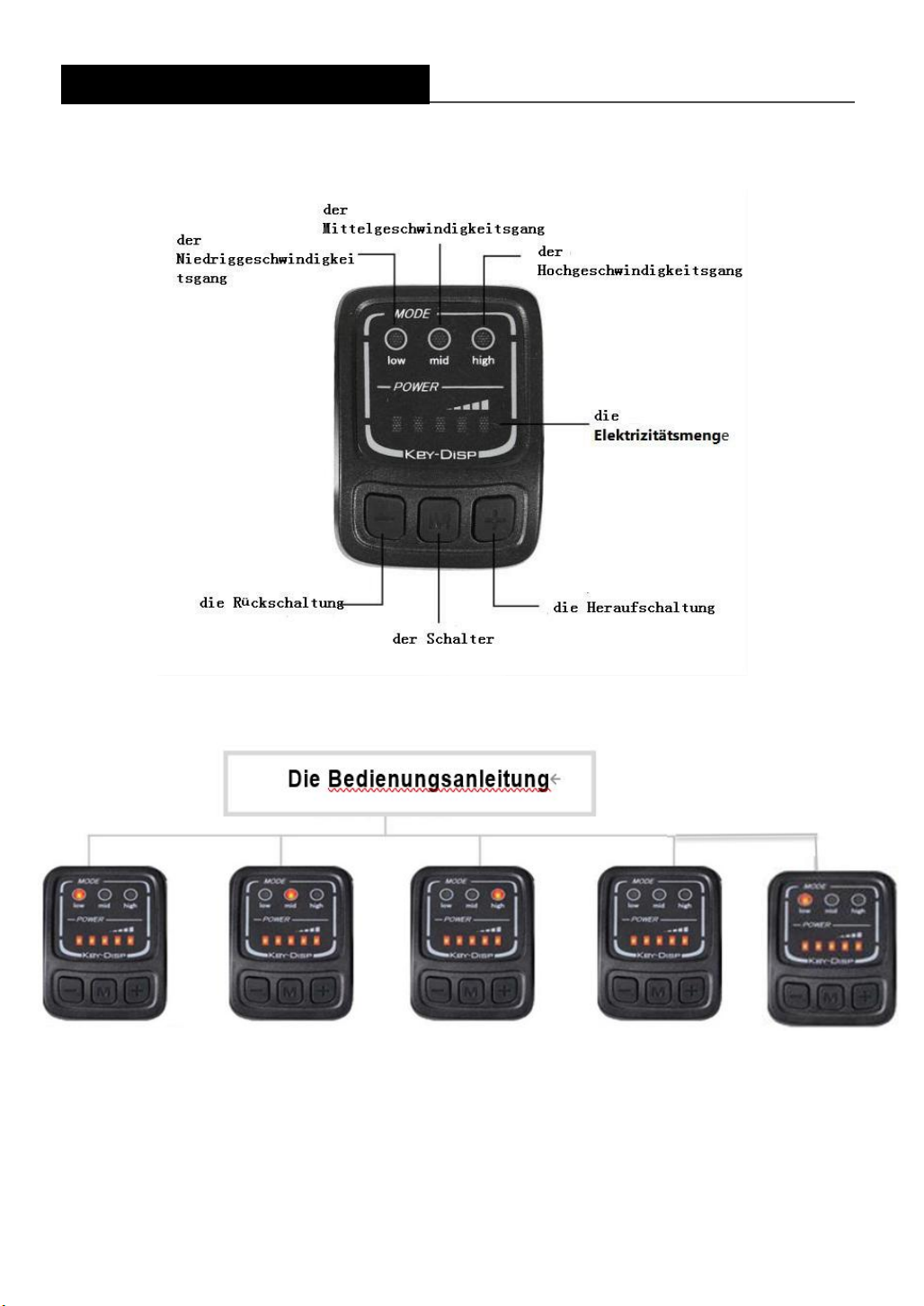

3.1 Die Instrumentenparameter
3.2 Die Gerätebedienungsanleitung
3.2.1: Halten Sie die Taste 2s lang gedrückt, um das E-Bike-System
ein-/auszuschalten. Der Standardwert ist „niedrige“ Tretunterstützung.
Vollelektrische Funktion (reiner Elektromodus)
3.2.2: Drücken Sie „+“, um in die Tretunterstützungsstufe „Mid“ zu gelangen.
Vollelektrische Funktion (reiner elektrischer Modus).
-2-

3.2.3: Drücken Sie erneut „+“, um in die Tretunterstützungsstufe „Hoch“ zu
gelangen. „Hoch“ ist die maximale Leistung von PAS. Vollelektrische Funktion
(reiner Elektromodus)
3.2.4: Fußreiten (ohne Tretassistent und Elektro
3.2.5: Drücken Sie im eingeschalteten Zustand die "+"-Taste 2 Sekunden lang,
das System schaltet standardmäßig das Frontlicht ein. Wenn das Frontlicht
eingeschaltet ist, drücken Sie die Taste "+" für 2 Sekunden, das System schaltet
das Frontlicht standardmäßig aus.
3.3 Anweisung zur Messlösung:
1.Die folgenden Schritte halten das Messgerät im ausgeschalteten Zustand.
2. Lassen Sie die Bremse und den Gashebel gleichzeitig arbeiten, schalten Sie dann das
Messgerät für 5-7 Sekunden ein und lassen Sie den Bremsgriff und das Gaspedal los, um
die Geschwindigkeitsbegrenzung aufzuheben;
3. Wenn Sie die Werkseinstellungen nach Aufhebung der Geschwindigkeitsbegrenzung
wiederherstellen möchten, wiederholen Sie die obigen Schritte 1.2. Betrieb. （Für
detailliertere Antworten wenden Sie sich bitte an den Kundendienst, um das
Tempolimit-Video zu entfernen）
3.4 Die Bedienungstipps
Achten Sie bitte auf die sendung. Wenn Sie die Batterie anschließen, Versuchen Sie
nicht, den Steckverbinder zu lösen.
● Vermeiden Sie das Risiko einer Kollision.
● Ändern Sie die Systemparameter nicht, um eine Verwirrung der Parameter
zu vermeiden.
● Der Fehlercode des Instruments muss rechtzeitig repariert werden.
4. DieBatterieinformationenundWartung
1. Wie weit kann eine voll aufgeladene Batterie gehen? Dies hängt vom
Ladegewicht, den Straßenverhältnissen und der Akkukapazität ab. Unter
den gleichen Bedingungen kann die durchschnittliche
Fahrzeuggeschwindigkeit jedoch eine lange Reise fortsetzen.
2. Wenn Sie den Akkumulator längere Zeit lagern (z. B. im Winter), ist es
sehr wichtig, den vollständig geladenen Akkumulator auf eine trockene und
flache Oberfläche zu legen.
-3-

6. Die Einbauanleitung
3. Hinweis: Wenn der Akkumulator nicht verwendet wird, sollte er alle 2 bis 3
Monate aufgeladen werden
4. Die Warnung
4.1. Bewahren Sie den Akkumulator außerhalb der Reichweite von Kindern auf.
4.2. Versuchen Sie bitte nicht, den Akkumulator zu öffnen.
4.3. Wenn der Akkumulator durch eine Kollision oder einen Fahrradunfall
beschädigt wird, besteht die Gefahr eines Elektrolytlecks. Achten Sie auf chemische
Verätzungen und verwenden Sie die beschädigte Batterie sofort nicht mehr.
4.4. Berühren Sie den Akkumulator nicht ohne Tuch oder Handschuhe und
achten Sie darauf, dass die Säure Ihre Augen nicht berührt.
5. Die Lademethode
1. Wenn die Elektrofahrradbatterie aufgeladen werden muss, stellen Sie das
Fahrrad einfach an einen Ort, an den die Stromquelle gelangen kann. Schließen
Sie zuerst den Ladestecker des Ladegeräts an die Ladestation des
Akkumulators an und stecken Sie dann den Netzstecker des Ladegeräts zum
Laden ein.
2. Der Akkumulator kann zum Aufladen am Fahrrad installiert werden,
oder herausgenommen und an einem geeigneten Ort aufgeladen werden.
3. Das Rotlicht bedeutet, dass der Akkumulator aufgeladen wird. Das Grünlicht
bedeutet, dass der Akkumulator vollständig aufgeladen ist. (bitte ziehen Sie
den Stecker aus der Steckdose). Die Ladezeit hängt von der Akkukapazität ab,
die allgemeine Ladezeit beträgt 4-6 Stunden.
4.
Di e W a r nun g
: E s i s t v e r b o te n , l ä n g e r a l s 10 S t un d e n a uf z u l a d e n . B itte h a lte n S ie
sich von Umgebungen mit hohen Temperaturen fern und an einem kühlen Ort
aufbewahren.
1. Öffnen Sie zuerst den Karton des Elektrofahrrads, nehmen Sie es heraus, dann
schneiden Sie das Wickelseil mit einem Werkzeug ab.
2. Die Installation vom Fahrradlenker:
2.1 Richten Sie das Standrohr am Rahmenkopfrohr aus und setzen Sie es ein.
Die Tiefe muss die auf dem Standrohr angegebene Mindesteinstecktiefe
überschreiten.
-4-

2.2 Richten Sie das Standrohr aus, dass der Fahrradlenker in einem Winkel von
90 Grad zum Rahmen steht, und ziehen Sie die Befestigungsschrauben am
Standrohr mit einem M6 Sechskantschlüssel fest.
2.3
Stellen Sie die richtige Position des Fahrradlenkers ein und verriegeln Sie
die Lenkerabdeckung mit einem Werkzeug.
2.1 2.2 2.3
3.Die Installation von derScheinwerfer
3.1 L ö s e n S ie d ie S c h ei n we r f e rs c h r a u b e v o n d e r V o r d e r g a b el ; D a s
F r o n tlic h t i n d a s LochderVorderradgabelschraubeeinbauenund
dieSchraubemiteinem Inbuswerkzeug festziehen.
4. Die Installation vom Vorderrad：
4.1: Schneiden Sie das Wickelseil ab und bauen Sie das Vorderrad aus. Dann
entfernen Sie den Vorderradgabelschutzhebel und die
Vorderradschutzabdeckung.
4.2 :Stellen Sie zunächst sicher, dass sich Vorderrad und Hinterrad in derselben
Linie befinden.
Dannbeginnen
Siedie Installation.ZiehenSie zuerstdasRadnach
oben, setzen Sie die Scheibenbremsbeläge in den vorderen Bremssattel ein,
ziehen Sie dann die Befestigungsschrauben der Vorderradnabe mit einem
Schraubenschlüssel Nr. 15 fest. Verriegeln Sie endlich mit dem Werkzeug die
Schlammplattenhalterung am Vordergabelbein.
4.3: Stellen Sie die Einstellschraube der Scheibenbremse so ein, dass sich der
Scheibenbremsrotor ohne offensichtliche Reibung dreht.
-5-

5. Die Installation vom Gegenhalterbock :
5.1:Richten Sie zuerst die Befestigungslöcher des Regals an den
Befestigungslöchern am Rahmen aus und ziehen Sie dann die
Befestigungsschrauben des Regals mit einem M4-Sechskantschlüsselfest.
2.4 Schließen Sie den Stecker des Rücklichtkabels an und binden Sie das Kabel
im Regal mit einem Kabelbinder fest.
6.Die Installation vom Pedal:
Überprüfen Sie die beiden Pedale. Das Pedal mit „L“ am Ende des Dorns sollte
auf der linken Seite des Fahrzeugs (ohne Zahnscheibe) installiert und gegen
den Uhrzeigersinn gedreht werden. Das Pedal mit „R“ ist auf der rechten Seite
installiert (mit Zahnscheibe), wird im Uhrzeigersinn gedreht, und dann den
Pedaldorn mit einem Nr. 15 Schraubenschlüssel festziehen.
7.Die Installation vom Kissen:
7.1. Öffnen Sie die Verpackung, nehmen Sie das Sitzkissen und die
-6-

Sattelstütze heraus, dann installieren Sie den Rückstrahler an der
Sattelstütze.
7.2 Setzen Sie die Sattelstütze in den Rahmen ein.
7.3 Stellen Sie die Sitzposition auf die Höhe ein, die Ihrer Fahrposition am
besten entspricht, und ziehen Sie den Schnellspanngriff fest. (Bitte stellen
Sie sicher, dass der Schnellspanngriff verriegelt ist.)
8.Stellen Sie die Bremse, das Armaturenbrett und
Geschwindigkeitsänderungsystem ein, und ziehen Sie sie dann mit
Werkzeugen fest.
9.Die Anweisungen der Reifenfüllung:
9.1 Überprüfen Sie nach dem Zusammenbau des Elektrofahrrads, ob der
Luftdruck der Vorder- und Hinterreifen innerhalb des Normalwerts liegt.
9.2 Wenn der Reifen aufgepumpt ist, müssen Sie sich zum Aufpumpen auf den
Referenzbereich für das Aufpumpen an der Seite des Reifens beziehen, im
Allgemeinen zwischen 35 PSI und 65 PSI (280 kPa - 450 kPa).
10.Die Bedienungsanleitung des Geschwindigkeitsregelungsgriffs
Wenn der rechte Geschwindigkeitsregelungsgriff nach vorne geschaltet wird,
bewegt sich das Heckgetriebe nach innen, und gleichzeitig bewegt sich die
Kette von der kleinen Position des hinteren Schwungrads zur großen. Dies
verringert die Fahrgeschwindigkeit während des Fahrens und verringert die
Geschwindigkeit Tretkraft während der Fahrt; Wenn sich der Schalthebel in
-7-

der Maximalposition befindet, drücken Sie den beschleunigenden Schlüssel
am rechten Schalthebel. Das Heckgetriebe bewegt sich von innen nach
außen und die Kette bewegt sich gleichzeitig vom großen zum kleinen
Schwungrad. Da wird die Fahrgeschwindigkeit erhöht und die Tretkraft des
Fahrens erhöht, um den Geschwindigkeitsänderungsprozess des
Heckgetriebes zu realisieren.
Für weitere Anweisungen zur Installation und Wartung von
KAISDA Elektrofahrrad oder bei eventuellen Fragen wenden Sie
sich bitte an.
Die Verpackungsdetails
Beschreibung
Zahl
das Elektrofahrrad
1
die Werkzeuge
( Nr. 13-15 Schraubenschlüssel, Nr
9-11, Nr 8-10,14-17
Schraubenschlüssel,
Elf-Wort-Schraubendreher, M6-、 M5-、
M4-、M3-Inbusschlüssel )
1
die Bedienungsanleitung
1
der Schlüssel
2
das Ladegerät
1
das Schutzblech
1
das Pedal
1
das Kissen
1
das Sitzrohr
1
der Gegenhalterbock
1
das Elektrofahrrad
1
der Geschwindigkeitsregelunggriff
1
-8-
