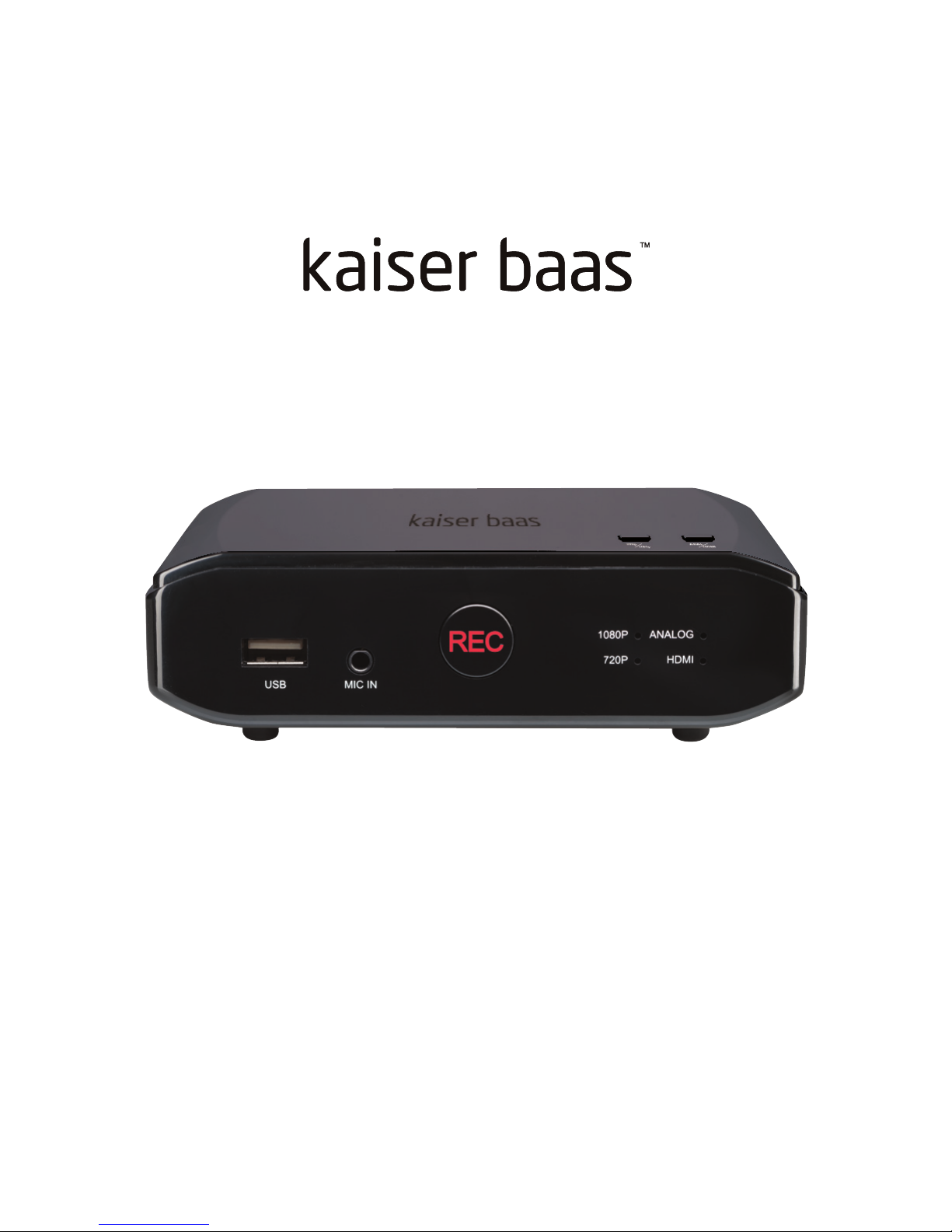

Kaiser Baas KBA03044 User manual

Game Recorder HD User Guide
User Guide - Manuel D’utilisation - Manuale d’istruzione - Manual de Usuario

Languages
English 3
German / Deutsch 25
French / Français 47
Italian / Italiano 69
Spanish / Español 91

CONTENTS
Safety precautions 4
What’s in the box 5
Product diagram 6
Connection guides
- PlayStation 3 8
- XBOX 360 10
- Nintendo Wii 12
- VHS player/other analogue video output devices 14
HDD formats & recording capacities 16
Recording/Capture
- How to 16
- LED Status chart 17
Saving files
- File saving 18
- Resolution 18
- Recording time 18
- Auto file naming and using PC Connect Port 18
- Supported resolutions 19
- Audio/commentary recording 20
Product specifications 21
Frequently asked questions 22
Contact Kaiser Baas 24

4 5
SAFETY PRECAUTIONS
Before using the Game Recorder HD, please ensure that you read and understand the
safety precautions below.
Do not attempt to open the case of the Game Recorder HD or modify it in any way, as
this will void the warranty. Maintenance and repairs should be carried out by Kaiser
Baas.
Keep the Game Recorder HD away from water and other liquids, as this may
cause the unit to malfunction.
The Game Recorder HD may become warm during use. This does not indicate
malfunction.
Do not place heavy objects on the Game Recorder HD, as this may cause the unit to
overheat and malfunction.
If the exterior of the Game Recorder HD requires cleaning, wipe it with a soft
dry cloth.
Do not dispose of the unit via conventional domestic waste.
WHAT’S IN THE BOX
Please make sure the product package has the following contents:
720p
1080p
HD Game Recorder User Guide
1
1
4
4
2
2
3
3
Game Recorder HD
AC power supply
Breakout cable (Mini 8)
User guide

6 7
*HDMI cable not included **not all games are 1080p
Back
Front
Power
DC input
Breakout (Mini 8)/Component port (YPbPr – optional)
– connect to an XBOX360/Playstation3
HDMI In*
HDMI Out*
PC connect
Resolution select (720p or 1080p**)
720p/1080p status indicator (LED)
Analogue/HDMI selector
Analogue/HDMI status indicator (LED)
Record button
Audio / Mic input
USB 2.0 port (compatible with USB 3.0)
1
4
7
10
11
12
13
2
5
8
3
6
9
PRODUCT DIAGRAM PRODUCT DIAGRAM
1
4
8
11
12
13
2
5
6
9
3
7
10

8 9
GAME RECORDER HD
TV
PS3
BREAKOUT
COMPONENT
HDMI
CONNECTION GUIDES
PlayStation 3
CONNECTION GUIDES
1. Make sure the PS3 video/audio output settings are setup correctly before you
begin:
It may be necessary to change the Video Output Settings manually to
Component/D-Terminal. Navigate to Settings> Display Settings>Video Output
Settings> Select Component/D-Terminal as the connector type on your display.
At this point the PS3 will ask whether you wish to Set Audio Output Settings;
Make sure you select the Audio Input Connector/SCART/AV MULTI.
2. Connect the PS3 Component Video cable (cable not included) into the AV Multi
Out of your PS3.
3. Connect the other end of the component cable into the Game Recorder HD via
Breakout (Mini 8) cable.
4. Connect Game Recorder HD to TV via HDMI* cable.
5. Make sure gameplay is visible on TV screen.
6. Connect HDD or USB stick to USB port on the Game Recorder HD.
- Note: Due to High-bandwidth Digital Content Protection (HDCP), copying of
digital audio and video content from HDMI to the Game Recorder HD is not possible.
Please use component cable for high-definition recording.
For more information, go to www.digital-cp.com
*HDMI cable not included

11
10
English
English
GAME RECORDER HD
TV
XBOX
HDMI HDMI
CONNECTION GUIDES
XBOX 360
CONNECTION GUIDES
1. Connect Game Recorder HD, from HDMI out, to TV via an HDMI* cable.
2. Connect XBOX 360, to HDMI in, on the Game Recorder HD via an HDMI*
or composite/RCA*** cable (if available).
3. Make sure gameplay is visible on TV screen.
4. Connect HDD or USB stick to USB port on the Game Recorder HD.
*HDMI cable not included
***maximum recording quality with composite/RCA is 576p.

13
12
English
English
GAME RECORDER HD
TV
Wii
BREAKOUT
RCA
HDMI
CONNECTION GUIDES
Nintendo Wii
CONNECTION GUIDES
1. Connect Game Recorder HD, from HDMI out, to TV via an HDMI* cable.
2. Connect Wii to Game Recorder HD via composite video/audio L&R.
3. Make sure game is visible on TV screen.
4. Connect HDD or USB stick to USB port on the Game Recorder HD.
*HDMI cable not included

15
14
English
English
CONNECTION GUIDES
VHS player/other analogue video output devices
GAME RECORDER HD
TV
ANALOGUE
SOURCE
BREAKOUT
RCA
HDMI
CONNECTION GUIDES
Your Game Recorder HD can capture any video from any video source/device
all you need is the right ports/connections!
1. Connect Game Recorder HD to TV via HDMI* cable.
2. Connect VHS, or any other device with composite/audio L&R output, to
Game Recorder HD.
3. Connect HDD or USB stick to USB port on the Game Recorder HD.
*HDMI cable not included

17
16
English
English
HDD FORMATS & RECORDING
CAPACITIES
HDD formats Windows
95-Windows 8 Mac OS Game Recorder HD
FAT Yes Yes Yes
FAT32 Yes Yes Yes
NTFS Yes No Yes
Mac Ext No Yes No
RECORDING/CAPTURE
How to:
1. Switch On (1) Power. The green LED will illuminate.
2. Connect a USB storage device to the Game Recorder HD USB port (12).
3. Prior to gameplay, press Record (10) button. Commence gameplay –
it is now recording. The record button will illuminate to Red.
4. When gameplay is copmleted, press Record (10) button to stop recording.
5. The record button will flash several times. DO NOT remove USB device as the file
is being saved. The record button will illuminate Green when the file is saved.
The Game Recorder HD LED lights will illuminate different colours/ways to indicate functions.
LED Status Chart
GREEN: flashing No USB storage device connected
or: Booting still in progress
or: HDD not supported - if flashing for extended amount of time
or: Cable not connected properly
or: USB storage device is full
GREEN: constant Ready for plugging in USB storage device
or: Game Recorder HD and setup is ready for recording
RED: constant Game Recorder HD is recording
RED: flashing New recorded file is saving - wait until the LED turns GREEN before
proceeding to next function
Note: DO NOT remove storage device while Game Recorder HD is saving
RED and GREEN: flashing Content is HDCP-protected (refer to pg 7) and cannot be recorded
720p/1080p status indicator Indicates which resolution has been selected
HDMI/analogue indicator Indicates which input signal has been selected
HDMI LED: on An HDMI cable has been plugged in and the input video signal
source is HDMI
HDMI LED: flashing Indicates a possible unstable/loose connection of HDMI cable or
cable needs a few seconds to be stable
Analogue LED: on Indicates that the input video signal may be YPbPr or composite
Analogue LED: flashing Indicates a possible unstable/loose connection of YPbPr/composite
cable or cable needs a few seconds to connect

19
18
English
English
SAVING FILES
File saving
- Game Recorder HD will record a new file when the previous file reaches a capacity
of 2GB.
- When HDD or USB storage is full, Game Recorder HD stops recording and record
light will change from RED to solid GREEN.
- Game Recorder HD saves files in MPEG4 format.
Resolution
The resolution can be set at either 720p or 1080p for capture. Please note that not
all games are produced at 1080p.
Recording time
The Game Recorder HD will record approximately 1GB per 10mins at either 720p and
1080p.
Auto file naming and using PC Connect Port
The Game Recorder HD will create a series of files (2Gb each), each file will have a
unique name based on the time and date the file was created. The file will not have
the current date and time unless you use the PC Connect port to update it. Please
visit www.kaiserbaas.com/HD-Game-Recorder and follow the instructions on how to
update the HD Game Recorder’s internal clock.
An example of file name is: 201307151741_45.mp4
Input/output 1920 x 1080 (50p), 1920 x 1080 (60p)
1920 x 1080 (24p), 1920 x 1080 (25p), 1920 x 1080 (30p)
1920 x 1080 (50i), 1920 x 1080 (60i), 1280 x 1024 (60p)
1280 x 720p (60p), 1280 x 768 (60p), 1280 x 800 (60p)
720 x 480 (60i), 720 x 480 (50i)
640 x 480 (60p), 720 x 480 (60p), 720 x 576 (50p)
Recording 1920 x 1080 (24p), 1920 x 1080 (25p), 1920 x 1080 (30p)
1280 x 720p (50p), 1280 x 720p (60p)
640 x 480 (60p), 720 x 480 (60p), 720 x 576 (50p)
SAVING FILES
Supported resolutions
YYYYMMDDHHMM_SS.mp4

21
20
English
English
SAVING FILES
Audio/commentary recording
You can add audio commentary to your captured gameplay by connecting a
microphone* to the Game Recorder HD, via the Audio input (11).
With your microphone connected, simply press Record on the Game Recorder HD and
talk during gameplay.
*Microphone not included
Capture format mp4 (h.264)
Video format (input) NTSC, PAL, PAL-60
Audio format AAC
File recording format support FAT, FAT32, NTFS
Interface USB 2.0 (compatible with USB 3.0)
Input signals HDMI (for unencrypted HDMI)
Mini 8 (composite & component interface)
MIC (Audio in)
Outpus signals HDMI (pass-through)
USB 2.0
Bit rate Max: 16Mbps
Recording capacity 2GB maximum per file
Note: Game Recorder HD will record several 2GB files to
capture greater capacity in one session
Maximum storage capacity 2TB
Power supply DC 5V, 2A
Weight 150g
Dimensions 132 x 102 x 35mm
PRODUCT SPECIFICATIONS

23
22
English
English
FREQUENTLY ASKED QUESTIONS
Q: Will the Game Recorder HD work with my console?
A: Please go to www.kaiserbaas.com/gamerecorderhd for an updated list of
compatible consoles, or email [e-mail]
Q: Can I record HD TV from a Cable TV or Satellite box?
A: Refer to connection guide on page 12
Q: What file format does my hard drive or USB thumb drive need to be set to?
A: NTFS or FAT/FAT32
Q: What file type does the Game Recorder HD save?
A: MPEG4
Q: The recording light does not turn on. Why?
A: Make sure the power supply is connected and the unit is turned on.
FREQUENTLY ASKED QUESTIONS
Q: Will the Game Recorder HD continue to record over the recorded files once
my storage device is full?
A: No, the Game Recorder HD will stop once all free space is used up on the storage
device.
Q: The Storage Device I use with my Mac won’t work with the Game Recorder
HD.
A: Use the Disk Utility on your Mac to re-format your Storage Device to a compatible
format. (FAT or FAT32)

25
Deutsch
24
English
CONTACT US
Technical support
For any assistance with the Game Recorder HD, please contact us via these options:
Live chat
kaiserbaas.com/contact (click Live chat)
Email
[email protected]om
www.kaiserbaas.com/gamerecorderhd
www.facebook.com/kbgamerecorder
INHALT
Sicherheitsvorkehrungen 26
Packungsinhalt 27
Produktschaubild 28
Verbindungsanleitung
- PlayStation 3 30
- XBOX 360 32
- Nintendo Wii 34
- Videorekorder / Analoggeräte 36
Festplatten-Formate 38
Aufnahme
- Anleitung 38
- LED Statustabelle 39
Dateien speichern
- Anleitung 40
- Auflösung 40
- Aufnahmedauer 40
- Automatische Dateibenennung 40
- Auto Dateibenennung- und Verwendung PC Connect Port 40
- Audio / Kommentaraufnahme 42
Produktdetails 43
FAQ 44
Kontakt Kaiser Baas 46

27
26
Deutsch
Deutsch
SICHERHEITSVORKEHRUNGEN
Bitte stellen Sie sicher, die folgenden Sicherheitsvorkehrungen vor Benutzung des
Game Recorder HD .gelesen und verstanden zu haben.
Versuchen Sie nicht, das Gerät zu öffnen oder umzubauen. Dies führt zum Erlischen
der Garantie. Alle Wartungs- und Reparaturarbeiten sollen ausschließlich von Kaiser
Baas durchgeführt werden.
Halten Sie den Game Recorder HD von Wasser und anderen Flüssigkeiten fern, da dies
zu einem Defekt des Gerätes führen kann.
Der Game Recorder HD kann während der Benutzung warm werden. Dies ist kein
Zeichen einer Fehlfunktion.
Platzieren Sie keine schweren Gegenstände auf dem Game Recorder HD, da dies zu
Überhitzung und Fehlfunktion führen kann.
Zur Reinigung des Game Recorder HD benutzen Sie bitte ein trockenes, weiches Tuch.
Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
PACKUNGSINHALT
Vergewissern Sie sich, dass das Produktpaket folgende Gegenstände enthält:
720p
1080p
HD Game Recorder User Guide
1
1
4
4
2
2
3
3
Game Recorder HD
Netzteil
Ausgangskabel (Mini 8)
User Guide

29
28
Deutsch
Deutsch
*HDMI-Kabel nicht enthalten **1080p nicht von allen Spielen unterstützt
Rückseite
Vorderseite
An- / Aus-Schalter
Stromversorgung
Ausgangskabel (Mini 8) / Component Port (YpbPr möglich)
– Anschluss an XBOX360 / Playstation3
HDMI Eingang*
HDMI Ausgang*
Auto Dateibenennung- und Verwendung PC Connect Port
Bildauflösung (720p / 1080p**)
Bildauflösungsanzeige (LED)
Analog- / HDMI Schalter
Analog- / HDMI Statusanzeige (LED)
Aufnahmeknopf
Audioeingang
USB 2.0 port (USB 3.0 kompatibel)
1
4
7
10
11
12
13
2
5
8
3
6
9
PRODUKTSCHAUBILD PRODUKTSCHAUBILD
1
4
8
11
12
13
2
5
6
9
3
7
10

31
30
Deutsch
Deutsch
GAME RECORDER HD
TV
PS3
BREAKOUT
COMPONENT
HDMI
VERBINDUNGSANLEITUNG
PlayStation 3
VERBINDUNGSANLEITUNG
1. Bevor Sie beginnen, stellen Sie sicher, dass die Audio / Video-Output Einstellungen
Ihrer PS3 korrekt eingestellt sind:
In manchen Fällen müssen die Videoausgangs-Einstellungen manuell
auf Component/D-Terminal geändert werden. Wählen Sie hierzu unter
Einstellungen> Bildschirmeinstellungen>Videoausgangseinstellungen>
Component/D-Terminal als Verbindungsart Ihres Displays aus.
Sie werden nun aufgefordert, die Audioausgangs-Einstellungen Ihrer PS3
einzustellen; wählen Sie den Audioeingang Connector/SCART/AV MULTI aus.
2. Verbinden Sie das Component Videokabel (Kabel nicht enthalten) mit dem
Audiomultiausgang Ihrer PS3.
3. Verbinden Sie das andere Ende Ihres Component Videokabels mit Ihrem Game
Recorder HD durch das Ausgangskabel (Mini8).
4. Verbinden Sie den Game Recorder HD durch ein HDMI-Kabel mit Ihrem Fernseher.
5. Vergewissern Sie sich, dass das Spielgeschehen auf dem Bildschirm sichtbar ist.
6. Verbinden Sie eine Festplatte oder einen USB-Stick über den USB-Anschluss mit
Ihrem Game Recorder HD.
- Hinweis: Aufgrund des Schutzes digitaler Inhalte (HDCP) ist das Kopieren von
Audio oder Videoinhalten über HDMI mit dem Game Recorder HD nicht möglich. Bitte
benutzen Sie für High-Definition Aufnahmen ein Component Kabel.
Weitere Informationen finden Sie unter www.digital-cp.com
*HDMI-Kabel nicht im Lieferumfang enthalten

33
32
Deutsch
Deutsch
GAME RECORDER HD
TV
XBOX
HDMI HDMI
VERBINDUNGSANLEITUNG
XBOX 360
VERBINDUNGSANLEITUNG
1. Schließen Sie den Game Recorder HD über dessen HDMI-Ausgang mit einem
HDMI-Kabel* an Ihrem Fernsehgerät an.
2. Verbinden Sie die XBOX 360 über deren HDMI-Eingang mit Hilfe eines HDMI-,
Composite- oder RCD-Kabels*** (falls verfügbar) mit Ihrem Game Recorder HD.
3. Vergewissern Sie sich, dass das Spielgeschehen auf dem Bildschirm sichtbar ist.
4. Verbinden Sie Ihren Game Recorder HD über den USB-Anschluss mit einer
Festplatte oder einem USB-Stick.
*HDMI-Kabel nicht im Lieferumfang enthalten
*** maximale Aufnahmequalität mit Component / RCA Kabel ist 576p

35
34
Deutsch
Deutsch
GAME RECORDER HD
TV
Wii
BREAKOUT
RCA
HDMI
VERBINDUNGSANLEITUNG
Nintendo Wii
VERBINDUNGSANLEITUNG
1. Schließen Sie den Game Recorder HD über dessen HDMI-Ausgang mit einem
HDMI-Kabel* an Ihrem Fernsehgerät an.
2. Verbinden Sie die Wii über ein Composite Video/Audio-Kabel mit Ihrem Game
Recorder HD.
3. Vergewissern Sie sich, dass das Spielgeschehen auf dem Bildschirm sichtbar ist.
4. Verbinden Sie Ihren Game Recorder HD über den USB-Anschluss mit einer
Festplatte oder einem USB-Stick.
*HDMI-Kabel nicht im Lieferumfang enthalten

37
36
Deutsch
Deutsch
VERBINDUNGSANLEITUNG
Videorekorder / Analoggeräte
GAME RECORDER HD
TV
ANALOGUE
SOURCE
BREAKOUT
RCA
HDMI
VERBINDUNGSANLEITUNG
Ihr Game Recorder HD kann jedes beliebige Video von jeder Quelle / jedem Gerät
erfassen, sofern geeignete Anschlüsse zur Verfügung stehen.
1. Verbinden Sie den Game Recorder HD über ein HDMI-Kabel* mit Ihrem
Fernsehgerät.
2. Verbinden Sie den Videorekorder oder Ihr Analoggerät über ein Composite-Kabel
mit Ihrem Game Recorder HD.
3. Verbinden Sie Ihren Game Recorder HD über den USB-Anschluss mit einer
Festplatte oder einem USB-Stick.
*HDMI-Kabel nicht im Lieferumfang enthalten
