Kali KONCEPT EVO Installation guide

11/19
Instructions d’installation - Garantie
Installation Instructions - Warranty
Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.
Numéro de série/Serial number
105505_RevA
www.KaliaStyle.com
KONCEPT EVOMC/TM
Installation en coin/
Corner Installation
Porte de douche coulissante en coin
avec panneau xe et panneau mobile
(48’’ ou 60’’) et panneau de retour (32’’ou 36’’)
Corner sliding shower door with xed panel
and mobile panel (48’’ or 60’’) and return
panel (32”or 36’’)
CHOIX DE STYLE:/
CHOICE OF STYLE:
FORME CARRÉE/
SQUARE FORM
FORME RONDE/
ROUND FORM

2
105505_RevA
Merci d’avoir choisi Kalia! Thank you for choosing Kalia!
Merci d’avoir choisi un produit Kalia et de faire conance à
notre entreprise.
Kalia a une philosophie d’affaires basée sur des valeurs
fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et de
demain. Nous sommes convaincus que ce produit saura vous
plaire et surpassera vos exigences en termes de abilité et
durabilité. Nous sommes là pour vous !
Dans ce guide vous trouverez toute l’information nécessaire à
l’installation et au bon fonctionnement de votre produit Kalia.
Dans le but d’assurer une installation et une utilisation
optimales veuillez prendre quelques minutes pour étudier ce
guide.
En cas de problème d’installation ou de performance, veuillez
communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1 877 465-2542) ou par courriel au [email protected].
Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.
Thank you for choosing a Kalia product and for placing your
trust in our company.
Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.
We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!
This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.
In the event that you should encounter a problem related to the
installation or the performance of this product, please contact
us at our toll-free line 1 877 GO KALIA (1-877-465-2542)
or by email at: [email protected].
Thank you once again for choosing Kalia.

3
105505_RevA
Renseignements importants Important Information
IMPORTANT
- Lire attentivement le présent guide avant l’installation.
- Respecter tous les codes de plomberie et de bâtiment locaux.
- Assurez-vous d’avoir tous les outils et matériaux nécessaires
à l’installation.
- Il est recommandé de porter des lunettes de sécurité en tout
temps lors de l’installation.
- Vérier que toutes les pièces illustrées à la section
Schéma des pièces sont incluses et qu’aucune pièce n’est
endommagée.
- Manipuler les pièces avec soin.
- Les panneaux sont fait de verre trempé et ne peuvent être
coupés ou percés.
- Assurez-vous d’avoir un seuil de douche minimum de
60 mm (2 3/8 po) pour une installation adéquate.
REMARQUE
- L’installation de la porte de douche requiert deux personnes.
- Couvrir le drain de la douche an d’éviter de perdre des pièces.
- Avant l’installation, déballer la porte de douche et vérier
que toutes les pièces sont incluses et qu’elles sont en bon
état (voir schéma des pièces de rechange). Si un problème
survient, le signaler immédiatement au vendeur.
- Lors de nouvelles installations, avant d’installer la porte,
assurez-vous d’avoir sufsamment d’espace de dégagement
pour une utilisation adéquate de la porte.
- Vérier que la structure des murs comporte les renforts
appropriés pour supporter le poids de la porte de douche; au
besoin et si possible, ajouter des montants d’ossature de 2”x
4” vis-à-vis les montants muraux de la porte ou utiliser des
ancrages appropriés au type de revêtement mural.
Kalia se réserve le droit d’apporter toute modication au
design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.
Kalia n’est pas responsable des problèmes causés par une
installation non conforme aux directives énoncées dans le
présent guide.
Bonne installation !
IMPORTANT
- Read this guide before proceeding with the installation.
- Respect all local plumbing and building codes.
- Make sure you have all the tools and materials needed for
installation.
- It is recommended to wear safety glasses at all times during
the installation.
- Make sure all the parts shown in the Parts Diagram section
are included and in good condition.
- Manipulate parts with care.
- The glass of the panels is tempered glass and must not be
cut or drilled.
- Make sure to have a shower base threshold minimum of
60 mm (2 3/8 po) for a proper installation.
COMMENT
- Two people are required to install the shower door.
- Cover the drain of the shower so no parts are lost.
- Before installing, take the shower door out of the packaging
and make sure all the parts are included and that they are
in good shape (see the service parts diagram). If there is a
problem, report it immediately to the seller.
- For new constructions, before installing the shower door,
make sure there is sufcient clearance to properly use the
shower door.
- Make sure the wall structure is built to support the shower
door weight; as required and if possible, install 2”x4”
wall studs behind the door wall jambs or use appropriated
anchors for the wall covering type.
Kalia reserves the right to make any changes to the design of
the product, without notice. Use the installation instruction
supplied with the product.
Kalia is not responsible for problems caused by an
installation not executed in accordance with the directions
given in this guide.
Good installation!

4
105505_RevA
9
1
2
8
55
80
35
36
73
74
72
56
57
58
59
82
76
57
77
75
68A 68B
Outils fournis/Provided tools
63 78 64 6562
67 66
57
1
2
58
59
56
55
47
49
48
51
43 44 45 46
52
50
3B3A
7B7A
57
61
5
6
11A
11B
OU
OR
10A
10B
OU
OR
22
17
54
70 12
13
14
18
24 25
30
32
31
33
34
26
23
27
29
28
15B
20B
20A
15A
16 71
OU
OR
4A 4B
OU
OR
19A 19B
37
42
81
41
38 39
79
40
48’’ & 60’’ INSTALLATION EN COIN/CORNER INSTALLATION
DR1789-XXX-XXX (48’’) ou/or DR1790/DR1793-XXX-XXX (60’’) et/and DR1794-XXX-XXX (32’’) & DR1791-XXX-XXX (36’’)
Schéma des pièces Parts Diagram

5
105505_RevA
INSTALLATION EN COIN/CORNER INSTALLATION
Porte alcôve/alcove door : DR1789-XXX-XXX (48’’) ou/or DR1790/DR1793-XXX-XXX (60’’)
Page 1/3
Liste des pièces Parts List
Sous-Assemblage
Sub-assembly
#Description Qté totale
Total qty
COMPOSA NTES COMMUNES /
UNIVERSAL COMPONENTS
1105540-XXX - - Montant mural / Wall jamb 1957mm (77'') 1
2
105720
-----------------
105720-160
- - Joint de serrage en PVC / PVC spline 1960mm (77-1/8'') 1 ***
5105543 - -
Déflecteur vertical d'eau à ailette flexible pour panneau mobile /
Vertical water deflector with soft fin for mobile panel 1848mm (72-3/4'')
1
6105544 - -
Déflecteur vertical d'eau à ailette flexible pour panneau fixe /
Vertical water deflector with soft fin for fixed panel 1837mm (72-3/8'')
1
-1 ***
8
104828
-----------------
104828-160
-Scellant vertical de PVC avec aimant / PVC vertical seal with magnet 1943mm (76-1/2'') 1 ***
9
104829
-----------------
104829-160
-Scellant vertical de PVC avec aimant et ruban autocollant /
PVC vertical seal with magnet and double face tape 1950mm (76-3/4'') 1 ***
1
37 105576-XXX - - Poignée extérieure / External handle 1
79
105714
-----------------
105714-160
- - Coussin extérieur de protection pour poignée / External handle protective pad 1 ***
38
105577
-----------------
105577-160
- - Coussin intérieur de protection pour poignée / Internal handle protective pad 1 ***
39 105578 - - Vis du bas pour poignée M6 x 30 mm à fente / Slotted head M6 x 30 mm bottom screw for Handle 1
-1
40 105579 -Vis du haut pour poignée M6 x 36 mm à fente / Slotted head M6 x 36 mm top screw for Handle 1
81 105580 -Joint torique pour vis de poignée / Handle screw O-ring 1
41
101386
-----------------
101386-160
- - Vis de pression M5 x 8mm / M5 x 8mm inner pointed Set screw 1 ***
42 105581-XXX - - Poignée intérieure / Internal handle 1
1
-2
-1
20A 104871-XXX Capuchon rond de la roulette / Roller round decorative cap 1
22 104935 Joint torique de roulette / Roller O-ring 1
15A 105586-XXX -Capuchon rond du support de rail / Rail support round decorative cap 1
-2
-1
20B 105582-XXX Capuchon carré de la roulette / Roller square decorative cap 1
22 104935 Joint torique de roulette / Roller O-ring 1
15B 105587-XXX -Capuchon carré du support de rail / Rail support square decorative cap 1
-2
-1 ***
27
104875
-----------------
104875-160
Bague à cam de la roulette / Roller cam bushing 1 ***
23 105719 Tige / Pin 1
24 104872-XXX -Roulettes en nylon et roulement à billes / Nylon roller and bearing 1
25 104873-XXX -Capuchon intérieur rond de la roulette / Round roller interior decorativ e cap 1
26 104874 -Tampon de protection en PVC avec trou / PVC protective pad with hole through 1
28 104876 -Vis M6 x 25mm pour roulette / M6 x 25mm screw for Roller 1
29 104877-XXX -Capuchon intérieur du support de rail / Rail support interior decorative cap 1
-2
30
104880
-----------------
104880-160
-Butée de roulette / Roller stopper 1 ***
31 104879 -Protection de butée de roulette / Roller stopper protectiv e pad 1
32
104881
-----------------
104881-160
-Bague de serrage de la butée de roulette / Roller stopper locking bushing 1 ***
33 105583-XXX -
Vis M4 x 16mm à tête Philips pour butée de roulette de verre 8mm /
M4 x 16mm Philips head screw for Roller stopper of 8mm glass
1
34 104883-XXX -Capuchon de la butée de roulette / Roller stopper decorative cap 1
-1
35 104885-XXX -Connecteur du rail / Rail connector 1
36
101387
-----------------
101387-160
-Vis de pression M6 x 6mm / M6 x 6mm inner pointed Set screw 2 ***
-1
-1
43 105590-XXX Bâti du guide de bas pour panneau fixe de 10mm / Bottom guide body for 10mm fixed panel 1
44
105591
-----------------
105591-160
Bloc anti-frottement du guide de bas de porte / Bottom guide sliding block 1 ***
45 104112 Ressort du guide de bas de porte / Bottom guide de spring 1
46
100212
-----------------
100212-160
Vis de pression M5 x 5mm pointu SS / Set screw M5 x 5mm tip SS 2 ***
50 104107-XXX Capuchon décoratif interne du guide de bas de porte / Bottom guide internal decorativ e cap 1
51 105592-XXX Capuchon décoratif externe du guide de bas 10mm / 10mm Bottom guide external decorative cap 1
52 105593 Tampon de protection pour verre 10mm / Protective pad for 10mm glass 1
-1
48 104821-XXX Bloc central interne du guide de bas de porte / Bottom guide mobile internal central block 1
49
104109
-----------------
104109-160
Bloc anti-frottement interne du guide de bas de porte / Bottom guide sliding internal block 1 ***
47 104239 -Espaceur pour installation du guide de bas de porte / Bottom guide installation spacer 1
-1
78 105015 -Clé hexagonale Hex 2mm à rotule / Allen Key ball-point Hex 2mm 1
62 104889 -Clé hexagonale Hex 2,5mm à rotule pour vis ST4 / Allen Key ball-point Hex 2,5mm for ST4 Screw 1
63 104890 -Clé hexagonale Hex 3mm à rotule pour vis M6 / Allen Key ball-point Hex 3mm for M6 Screw 1
64 104891 -
Clé hexagonale Hex 4mm à rotule pour vis M5 et M6 / Allen Key ball-point Hex 4mm for M5 et M6 Screw 1
-1 ***
59 104121 -Vis à métal quadrex - tête cylindrique / Metal screw quadrex - pan head ST4 x 50mm (2") 3
60 102750 -Vis à métal quadrex - tête plate / Metal screw quadrex - flat head ST5 x 40mm (2") 2
61 100634 -Vis à métal quadrex / Metal screw quadrex ST4 x 25mm (1") 1
55
105721
-----------------
105721-160
-
Vis ST4 x 10mm pour capuchon de montant mural / ST4 x 10mm screw for wall jamb cap 2 ***
53 104118-XXX - - Capuchon de finition du seuil / End sill decorative cap 1
56 105595-XXX - - Capuchon de finition du montant mural 10mm / 10mm Wall jamb decorative cap 1
57 102205 - - Cheville d'ancrage / Wall anchor 6mm 4
69 102749 - - Cheville d'ancrage / Wall anchor 8 mm 2
58 104899 - - Espaceur pour vis du montant mural / Wall jamb screw spacer 3
65 104690 - - Bloc de mise à niveau / Stair shim 2
66 104119 - - Outil à joint de serrage/Spline tool 1
67 104901 - - Outil à roulettes excentriques / Eccentr ic roller t ool 1
104888
105715
Ensemble de roulette en nylon et roulement à billes / Nylon roller and bearing assembly
Assemblage capuchon rond de la roulette et joint torique / Roller round decorative cap and O-ring assembly
105716-XXX
105619-XXX
Ensemble de capuchons carrés / Square-caps kit
105717-XXX
Assemblage capuchon carré de la roulette et joint torique / Roller Square decorative cap and O-ring assembly
105718
-----------------
105718-160
Assemblage Bague à cam de la roulette et tige / Roller cam bushing and pin assembly
Numéro de pièce
Part Number
Ensemble des scellants verticaux de PVC avec aimant / PV C v ertical seal with magnet kit
105239
-----------------
105239-160
Assemblage bâti du guide de bas de porte / Bottom guide body assembly
104822-XXX
Assemblage du bloc mobile interne du guide de bas de porte / Bottom guide assembly of mobile block
105575-XXX
Emballage sous-vide de poignées / Handles blister pack
105588-XXX
Ensemble de clé allen 2, 2.5, 3, 4 / Allen keys kit 2, 2.5, 3, 4
104892
-----------------
104892-160
Ensemble de v is de montage / Mounting screws kit
105585-XXX
Emballage sous-vide de quincaillerie / Hardware blister pack
105618-XXX
Ensemble de capuchons ronds / Round-caps kit
105649-XXX
Ensemble de roulette en nylon et roulement à billes sans cap / No-cap Nylon roller and bearing assembly
105584-XXX
Ensemble de la butée de roulette / Roller stopper assembly
104884-XXX
Ensemble de connecteur du rail / Rail connector sleeve assembly
Assemblage du guide de bas de porte / Bottom guide assembly
105589-XXX

6
105505_RevA
INSTALLATION EN COIN/CORNER INSTALLATION
Porte alcôve/alcove door : DR1789-XXX-XXX (48’’) ou/or DR1790/DR1793-XXX-XXX (60’’)
Page 2/3
Liste des pièces Parts List
Sous-Assemblage
Sub-assembly
#Description Qté totale
Total qty
COMPOSANTES COMMUNES / UNIVERSAL COMPONENTS
1105540-XXX - - Montant mural / Wall jamb 1957mm (77'') 1
2
105720
-----------------
105720-160
- -
Joint de serrage en PVC / PVC spline 1960mm (77-1/8'') 1 ***
5105543 - -
Déflecteur vertical d'eau à ailette flexible pour panneau mobile /
Vertical water deflector with soft fin for mobile panel 1848mm (72-3/4'')
1
6105544 - -
Déflecteur vertical d'eau à ailette flexible pour panneau fixe /
Vertical water deflector with soft fin for fixed panel 1837mm (72-3/8'')
1
-1 ***
8
104828
-----------------
104828-160
-
Scellant vertical de PVC avec aimant / PVC vertical seal with magnet 1943mm (76-1/2'') 1 ***
9
104829
-----------------
104829-160
-
Scellant vertical de PVC avec aimant et ruban autocollant /
PVC vertical seal with magnet and double face tape 1950mm (76-3/4'')
1 ***
1
37 105576-XXX - -
Poignée extérieure / External handle 1
79
105714
-----------------
105714-160
- -
Coussin extérieur de protection pour poignée / External handle protective pad 1 ***
38
105577
-----------------
105577-160
- -
Coussin intérieur de protection pour poignée / Internal handle protective pad 1 ***
39 105578 - - Vis du bas pour poignée M6 x 30 mm à fente / Slotted head M6 x 30 mm bottom screw for Handle 1
-1
40 105579 -Vis du haut pour poignée M6 x 36 mm à fente / Slotted head M6 x 36 mm top screw for Handle 1
81 105580 -Joint torique pour vis de poignée / Handle screw O-ring 1
41
101386
-----------------
101386-160
- -
Vis de pression M5 x 8mm / M5 x 8mm inner pointed Set screw 1 ***
42 105581-XXX - - Poignée intérieure / Internal handle 1
1
-2
-1
20A 104871-XXX Capuchon rond de la roulette / Roller round decorative cap 1
22 104935 Joint torique de roulette / Roller O-ring 1
15A 105586-XXX -Capuchon rond du support de rail / Rail support round decorativ e cap 1
-2
-1
20B 105582-XXX Capuchon carré de la roulette / Roller square decorative cap 1
22 104935 Joint torique de roulette / Roller O-ring 1
15B 105587-XXX -Capuchon carré du support de rail / Rail support square decorative cap 1
-2
-1 ***
27
104875
-----------------
104875-160
Bague à cam de la roulette / Roller cam bushing 1 ***
23 105719 Tige / Pin 1
24 104872-XXX -Roulettes en nylon et roulement à billes / Nylon roller and bearing 1
25 104873-XXX -Capuchon intérieur rond de la roulette / Round roller interior decorative cap 1
26 104874 -Tampon de protection en PV C avec trou / PVC protective pad with hole through 1
28 104876 -Vis M6 x 25mm pour roulette / M6 x 25mm screw for Roller 1
29 104877-XXX -Capuchon intérieur du support de rail / Rail support interior decorative cap 1
-2
30
104880
-----------------
104880-160
-
Butée de roulette / Roller stopper 1 ***
31 104879 -Protection de butée de roulette / Roller stopper protective pad 1
32
104881
-----------------
104881-160
-
Bague de serrage de la butée de roulette / Roller stopper locking bushing 1 ***
33 105583-XXX -
Vis M4 x 16mm à tête Philips pour butée de roulette de verre 8mm /
M4 x 16mm Philips head screw for Roller stopper of 8mm glass
1
34 104883-XXX -Capuchon de la butée de roulette / Roller stopper decorative cap 1
-1
35 104885-XXX -Connecteur du rail / Rail connector 1
36
101387
-----------------
101387-160
-
Vis de pression M6 x 6mm / M6 x 6mm inner pointed Set screw 2 ***
-1
-1
43 105590-XXX Bâti du guide de bas pour panneau fixe de 10mm / Bottom guide body for 10mm fixed panel 1
44
105591
-----------------
105591-160
Bloc anti-frottement du guide de bas de porte / Bottom guide sliding block 1 ***
45 104112 Ressort du guide de bas de porte / Bottom guide de spring 1
46
100212
-----------------
100212-160
Vis de pression M5 x 5mm pointu SS / Set screw M5 x 5mm tip SS 2 ***
50 104107-XXX Capuchon décoratif interne du guide de bas de porte / Bottom guide internal decorative cap 1
51 105592-XXX Capuchon décoratif externe du guide de bas 10mm / 10mm Bottom guide external decorative cap 1
52 105593 Tampon de protection pour verre 10mm / Protective pad for 10mm glass 1
-1
48 104821-XXX Bloc central interne du guide de bas de porte / Bottom guide mobile internal central block 1
49
104109
-----------------
104109-160
Bloc anti-frottement interne du guide de bas de porte / Bottom guide sliding internal block 1 ***
47 104239 -Espaceur pour installation du guide de bas de porte / Bottom guide installation spacer 1
-1
78 105015 -Clé hexagonale Hex 2mm à rotule / Allen Key ball-point Hex 2mm 1
62 104889 -Clé hexagonale Hex 2,5mm à rotule pour vis ST4 / Allen Key ball-point Hex 2,5mm for ST4 Screw 1
63 104890 -Clé hexagonale Hex 3mm à rotule pour vis M6 / Allen Key ball-point Hex 3mm for M6 Screw 1
64 104891 -
Clé hexagonale Hex 4mm à rotule pour vis M5 et M6 / Allen Key ball-point Hex 4mm for M5 et M6 Screw 1
-1 ***
59 104121 -Vis à métal quadrex - tête cylindrique / Metal screw quadrex - pan head ST4 x 50mm (2") 3
60 102750 -Vis à métal quadrex - tête plate / Metal screw quadrex - flat head ST5 x 40mm (2") 2
61 100634 -Vis à métal quadrex / Metal screw quadrex ST4 x 25mm (1") 1
55
105721
-----------------
105721-160
-
Vis ST4 x 10mm pour capuchon de montant mural / ST4 x 10mm screw for wall jamb cap 2 ***
53 104118-XXX - - Capuchon de finition du seuil / End sill decorative cap 1
56 105595-XXX - - Capuchon de finition du montant mural 10mm / 10mm Wall jamb decorative cap 1
57 102205 - - Cheville d'ancrage / Wall anchor 6mm 4
69 102749 - - Cheville d'ancrage / Wall anchor 8 mm 2
58 104899 - - Espaceur pour v is du montant mural / Wall jamb screw spacer 3
65 104690 - - Bloc de mise à niveau / Stair shim 2
66 104119 - - Outil à joint de serrage/Spline tool 1
67 104901 - - Outil à roulettes excentriques / Eccent ric roller tool 1
104888
105715
Ensemble de roulette en ny lon et roulement à billes / Nylon roller and bearing assembly
Assemblage capuchon rond de la roulette et joint torique / Roller round decorative cap and O-ring assembly
105716-XXX
105619-XXX
Ensemble de capuchons carrés / Square-caps kit
105717-XXX
Assemblage capuchon carré de la roulette et joint torique / Roller Square decorative cap and O-ring assembly
105718
-----------------
105718-160
Assemblage Bague à cam de la roulette et tige / Roller cam bushing and pin assembly
Numéro de pièce
Part Number
Ensemble des scellants verticaux de PVC avec aimant / PVC vertical seal with magnet kit
105239
-----------------
105239-160
Assemblage bâti du guide de bas de porte / Bottom guide body assembly
104822-XXX
Assemblage du bloc mobile interne du guide de bas de porte / Bottom guide assembly of mobile block
105575-XXX
Emballage sous-vide de poignées / Handles blister pack
105588-XXX
Ensemble de clé allen 2, 2.5, 3, 4 / Allen keys kit 2, 2.5, 3, 4
104892
-----------------
104892-160
Ensemble de vis de montage / Mounting screws kit
105585-XXX
Emballage sous-vide de quincaillerie / Hardware blister pack
105618-XXX
Ensemble de capuchons ronds / Round-caps kit
105649-XXX
Ensemble de roulette en ny lon et roulement à billes sans cap / No-cap Nylon roller and bearing assembly
105584-XXX
Ensemble de la butée de roulette / Roller stopper assembly
104884-XXX
Ensemble de connecteur du rail / Rail connector sleeve assembly
Assemblage du guide de bas de porte / Bottom guide assembly
105589-XXX
Sous-Assemblage
Sub-assembly
#Description
Qté totale
Total qty
COMPOSANTES COMMUNES / UNIVERSAL COMPONENTS
1105540-XXX - - Montant mural / Wall jamb 1957mm (77'') 1
2
105720
-----------------
105720-160
- -
Joint de serrage en PVC / PVC spline 1960mm (77-1/8'') 1 ***
5105543 - -
Déflecteur vertical d'eau à ailette flexible pour panneau mobile /
Vertical water deflector with soft fin for mobile panel 1848mm (72-3/4'')
1
6105544 - -
Déflecteur vertical d'eau à ailette flexible pour panneau fixe /
Vertical water deflector with soft fin for fixed panel 1837mm (72-3/8'')
1
-1 ***
8
104828
-----------------
104828-160
-
Scellant vertical de PVC avec aimant / PVC vertical seal with magnet 1943mm (76-1/2'') 1 ***
9
104829
-----------------
104829-160
-
Scellant vertical de PVC avec aimant et ruban autocollant /
PVC vertical seal with magnet and double face tape 1950mm (76-3/4'')
1 ***
1
37 105576-XXX - -
Poignée extérieure / External handle 1
79
105714
-----------------
105714-160
- -
Coussin extérieur de protection pour poignée / External handle protective pad 1 ***
38
105577
-----------------
105577-160
- -
Coussin intérieur de protection pour poignée / Internal handle protective pad 1 ***
39 105578 - - Vis du bas pour poignée M6 x 30 mm à fente / Slotted head M6 x 30 mm bottom screw for Handle 1
-1
40 105579 -Vis du haut pour poignée M6 x 36 mm à fente / Slotted head M6 x 36 mm top screw for Handle 1
81 105580 -Joint torique pour vis de poignée / Handle screw O-ring 1
41
101386
-----------------
101386-160
- -
Vis de pression M5 x 8mm / M5 x 8mm inner pointed Set screw 1 ***
42 105581-XXX - - Poignée intérieure / Internal handle 1
1
-2
-1
20A 104871-XXX Capuchon rond de la roulette / Roller round decorative cap 1
22 104935 Joint torique de roulette / Roller O-ring 1
15A 105586-XXX -Capuchon rond du support de rail / Rail support round decorative cap 1
-2
-1
20B 105582-XXX Capuchon carré de la roulette / Roller square decorative cap 1
22 104935 Joint torique de roulette / Roller O-ring 1
15B 105587-XXX -Capuchon carré du support de rail / Rail support square decorative cap 1
-2
-1 ***
27
104875
-----------------
104875-160
Bague à cam de la roulette / Roller cam bushing 1 ***
23 105719 Tige / Pin 1
24 104872-XXX -Roulettes en nylon et roulement à billes / Nylon roller and bearing 1
25 104873-XXX -Capuchon intérieur rond de la roulette / Round roller interior decorative cap 1
26 104874 -Tampon de protection en PV C avec trou / PVC protective pad with hole through 1
28 104876 -Vis M6 x 25mm pour roulette / M6 x 25mm screw for Roller 1
29 104877-XXX -Capuchon intérieur du support de rail / Rail support interior decorative cap 1
-2
30
104880
-----------------
104880-160
-
Butée de roulette / Roller stopper 1 ***
31 104879 -Protection de butée de roulette / Roller stopper protective pad 1
32
104881
-----------------
104881-160
-
Bague de serrage de la butée de roulette / Roller stopper locking bushing 1 ***
33 105583-XXX -
Vis M4 x 16mm à tête Philips pour butée de roulette de verre 8mm /
M4 x 16mm Philips head screw for Roller stopper of 8mm glass
1
34 104883-XXX -Capuchon de la butée de roulette / Roller stopper decorative cap 1
-1
35 104885-XXX -Connecteur du rail / Rail connector 1
36
101387
-----------------
101387-160
-
Vis de pression M6 x 6mm / M6 x 6mm inner pointed Set screw 2 ***
-1
-1
43 105590-XXX Bâti du guide de bas pour panneau fixe de 10mm / Bottom guide body for 10mm fixed panel 1
44
105591
-----------------
105591-160
Bloc anti-frottement du guide de bas de porte / Bottom guide sliding block 1 ***
45 104112 Ressort du guide de bas de porte / Bottom guide de spring 1
46
100212
-----------------
100212-160
Vis de pression M5 x 5mm pointu SS / Set screw M5 x 5mm tip SS 2 ***
50 104107-XXX Capuchon décoratif interne du guide de bas de porte / Bottom guide internal decorative cap 1
51 105592-XXX Capuchon décoratif externe du guide de bas 10mm / 10mm Bottom guide external decorative cap 1
52 105593 Tampon de protection pour verre 10mm / Protective pad for 10mm glass 1
-1
48 104821-XXX Bloc central interne du guide de bas de porte / Bottom guide mobile internal central block 1
49
104109
-----------------
104109-160
Bloc anti-frottement interne du guide de bas de porte / Bottom guide sliding internal block 1 ***
47 104239 -Espaceur pour installation du guide de bas de porte / Bottom guide installation spacer 1
-1
78 105015 -Clé hexagonale Hex 2mm à rotule / Allen Key ball-point Hex 2mm 1
62 104889 -Clé hexagonale Hex 2,5mm à rotule pour vis ST4 / Allen Key ball-point Hex 2,5mm for ST4 Screw 1
63 104890 -Clé hexagonale Hex 3mm à rotule pour vis M6 / Allen Key ball-point Hex 3mm for M6 Screw 1
64 104891 -
Clé hexagonale Hex 4mm à rotule pour vis M5 et M6 / Allen Key ball-point Hex 4mm for M5 et M6 Screw 1
-1 ***
59 104121 -Vis à métal quadrex - tête cylindrique / Metal screw quadrex - pan head ST4 x 50mm (2") 3
60 102750 -Vis à métal quadrex - tête plate / Metal screw quadrex - flat head ST5 x 40mm (2") 2
61 100634 -Vis à métal quadrex / Metal screw quadrex ST4 x 25mm (1") 1
55
105721
-----------------
105721-160
-Vis ST4 x 10mm pour capuchon de montant mural / ST4 x 10mm screw for wall jamb cap 2 ***
53 104118-XXX - - Capuchon de finition du seuil / End sill decorative cap 1
56 105595-XXX - - Capuchon de finition du montant mural 10mm / 10mm Wall jamb decorative cap 1
57 102205 - - Cheville d'ancrage / Wall anchor 6mm 4
69 102749 - - Cheville d'ancrage / Wall anchor 8 mm 2
58 104899 - - Espaceur pour v is du montant mural / Wall jamb screw spacer 3
65 104690 - - Bloc de mise à niveau / Stair shim 2
66 104119 - - Outil à joint de serrage/Spline tool 1
67 104901 - - Outil à roulettes excentriques / Eccent ric roller tool 1
104888
105715
Ensemble de roulette en ny lon et roulement à billes / Nylon roller and bearing assembly
Assemblage capuchon rond de la roulette et joint torique / Roller round decorative cap and O-ring assembly
105716-XXX
105619-XXX
Ensemble de capuchons carrés / Square-caps kit
105717-XXX
Assemblage capuchon carré de la roulette et joint torique / Roller Square decorative cap and O-ring assembly
105718
-----------------
105718-160
Assemblage Bague à cam de la roulette et tige / Roller cam bushing and pin assembly
Numéro de pièce
Part Number
Ensemble des scellants verticaux de PVC avec aimant / PVC vertical seal with magnet kit
105239
-----------------
105239-160
Assemblage bâti du guide de bas de porte / Bottom guide body assembly
104822-XXX
Assemblage du bloc mobile interne du guide de bas de porte / Bottom guide assembly of mobile block
105575-XXX
Emballage sous-vide de poignées / Handles blister pack
105588-XXX
Ensemble de clé allen 2, 2.5, 3, 4 / Allen keys kit 2, 2.5, 3, 4
104892
-----------------
104892-160
Ensemble de vis de montage / Mounting screws kit
105585-XXX
Emballage sous-vide de quincaillerie / Hardware blister pack
105618-XXX
Ensemble de capuchons ronds / Round-caps kit
105649-XXX
Ensemble de roulette en ny lon et roulement à billes sans cap / No-cap Nylon roller and bearing assembly
105584-XXX
Ensemble de la butée de roulette / Roller stopper assembly
104884-XXX
Ensemble de connecteur du rail / Rail connector sleeve assembly
Assemblage du guide de bas de porte / Bottom guide assembly
105589-XXX
COMPOSANTES CONNEXES / R ELATED COMPONENTS
(48") 3A 105526-003 - - Panneau fixe 10mm / 10mm-Fixed panel 1952mm x 580mm (76-7/8'' x 22-13/16'') 1
(60") 3B 105527-003 - - Panneau fixe 10mm / 10mm-Fixed panel 1952mm x 725mm (76-7/8'' x 28-9/16'') 1
(48") 7A 105528-003 - - Panneau mobile 8mm / 8mm-Mobile panel 1943mm x 621mm (76-1/2'' x 24-7/16'') 1
(60") 7B 105529-003 - - Panneau mobile 8mm / 8mm-Mobile panel 1943mm x 780mm (76-1/2'' x 30-11/16'') 1
(48") 10A 105552 - -
Déflecteur encliquable avec encoches pour le seuil /
Snap-in Notched PV C deflector for Sill 634mm (25')
1
(60") 10B 105553 - -
Déflecteur encliquable avec encoches pour le seuil /
Snap-in Notched PV C deflector for Sill 792mm (31-3/16'')
1
(48") 11A 104836-XXX - -
Seuil avec ruban autocollant pour déflecteur encliquable /
Sill with Double-faced Tape for Snap-in PVC Deflector 611mm (24-1/16'')
1
(60") 11B 104838-XXX - -
Seuil avec ruban autocollant pour déflecteur encliquable /
Sill with Double-faced Tape for Snap-in PVC Deflector 763mm (30'')
1
(48") -160 19A 105554-160 - -
Bande noire en aluminium pour panneau fixe / Fixed panel black aluminum plate
25 x 565mm (1 x 22 1/4")
1
(60") -160 19B 105555-160 - - Bande noire en aluminium pour panneau fixe / Fixed panel black aluminum plate 25 x 710mm (1 x 28") 1
1 **
4A 105557-XXX - - Ensemble du rail préassemblé / Pre-installed Rail Kit 1167mm (45 15/16'') 1
17 105565 - - Tampon de protection / Protective pad 2
18 105556 - - Tube de protection / Protective sleeve 2
54 105722-XXX - - Capuchon de finition de la rail / Rail decorative cap 1
-2
16 105563-XXX -Bague de serrage du support de rail / Rail support locking bushing 1
71 105564 -Joint torique rond en caoutchouc / Rubber o-ring 1
-1
12
105569
-----------------
105569-160
-Butoir / Bumper 1 ***
70
105570
-----------------
105570-160
-Bâti du butoir / Bumper fixing body 1 ***
13 105571 -Vis du butoir / Bumper screw M4 x 8 mm 1
14 105572-XXX -Capuchon du butoir / Bumper decorative cap 1
1 **
4B 105558-XXX - - Ensemble du rail préassemblé / Pre-installed Rail Kit 1470mm (57 7/8'') 1
17 105565 - - Tampon de protection / Protective pad 2
18 105556 - - Tube de protection / Protective sleeve 2
54 105722-XXX - - Capuchon de finition de la rail / Rail decorative cap 1
-2
16 105563-XXX -Bague de serrage du support de rail / Rail support locking bushing 1
71 105564 -Joint torique rond en caoutchouc / Rubber o-ring 1
-1
12
105569
-----------------
105569-160
-Butoir / Bumper 1 ***
70
105570
-----------------
105570-160
-Bâti du butoir / Bumper fixing body 1 ***
13 105571 -Vis du butoir / Bumper screw M4 x 8 mm 1
14 105572-XXX -Capuchon du butoir / Bumper decorative cap 1
* XXX signifie que la couleur du fini ou le motif du verre doivent être spécifiés. / XXX means that the finish color or glass pattern must be specified.
** Pièce(s) préassemblée(s) en usine. / Factory installed part(s).
*** Choisi selon le fini de votre produit. / Accordingly to your product-code and color-finis.
105567-XXX
(60")
Ensemble du rail préassemblé avec supports et butoir / Pre-installed Rail with supports and bumper assembly
105562-XXX
Ensemble de la bague de serrage du support de rail / Rail support locking bushing assembly
105568-XXX
Ensemble du butoir / Bumper assembly
Ensemble du rail préassemblé avec supports et butoir / Pre-installed Rail with supports and bumper assembly
105566-XXX
(48")
Ensemble de la bague de serrage du support de rail / Rail support locking bushing assembly
Ensemble du butoir / Bumper assembly
105568-XXX
105562-XXX

105505_RevA
INSTALLATION EN COIN/CORNER INSTALLATION
Panneau retour/return panel : DR1794-XXX-XXX (32’’) ou/or DR1791-XXX-XXX (36’’)
Page 3/3
Liste des pièces Parts List
Sous-Assemblage
Sub-assembly #Description
Qté totale
Total qty
COMPOS ANTES COMMUNES / UNIVERSAL COMPONENTS
1105540-XXX - - Montant mural / Wall jamb 1957mm (77'') 1
2
105720
----------------------------
105720-160
- - Joint de serrage en PVC / PVC spline 1960mm (77-1/8'') 1 ***
1
-1
72
104887
----------------------------
104887-160
-Coussin de protection support de rail / Rail support protective pad 1 ***
73
104906
----------------------------
104906-160
-Coussin de protection d'ancrage de verre / Glass anchor protective pad 1 ***
74 104907-XXX -
Ancrage de verre pour connecteur de rail / Glass rail connector anchor 1
80 105594 -
Vis M5 x 14mm à tête Philips pour connecteur du rail pour panneau de retour /
M5 x 14mm Philips head screw for Return panel rail connector
2
-1
75 104159-XXX -Capuchon décoratif du support panneau de retour / Return panel support decorative cap 1
76 105597-XXX -Support du panneau de retour 10mm / Return panel support 10mm 1
77 105598 -Tampon de protection pour verre 10mm / Protective pad for 10mm glass 1
-1 ***
59 104121 -
Vis à métal quadrex - tête cylindrique / Metal screw quadrex - pan head ST4 x 50mm (2") 3
82 100177 -
Vis à métal quadrex / Metal screw quadrex ST4 x 35mm (1-3/8") 1
55
105721
----------------------------
105721-160
-Vis ST4 x 10mm pour capuchon de montant mural / ST4 x 10mm screw for wall jamb cap 2 ***
56 105595-XXX - - Capuchon de finition du montant mural 10mm / 10mm Wall jamb decorative cap 1
57 102205 - - Cheville d'ancrage 6mm / 6mm Wall anchor 4
58 104899 - -
Espaceur pour vis du montant mural / Wall jamb screw spacer 3
65 104690 - -
Bloc de mise à niveau / Stair shim 2
COMPOS ANTES CONNEXES / RELATED COMPONENTS
(32") 68A 105538-003 - - Panneau de retour 10mm / 10mm-Return panel 1952mm x 750mm (76-7/8'' x 29-1/2'') 1
(36") 68B 105539-003 - - Panneau de retour 10mm / 10mm-Return panel 1952mm x 852mm (76-7/8'' x 33-1/2'') 1
* XXX signifie que la couleur du fini ou le motif du verre doivent être spécifiés. / XXX means that the finish color or glass pattern must be specified.
** Pièce(s) préassemblée(s) en usine. / Factory installed part(s).
*** Choisi selon le fini de votre produit. / Accordingly to your product-code and color-finis.
Numéro de pièce
Part Number
105600-XXX
Emballage sous-vide de quincaillerie / Hardware blister pack
Ensemble de connecteur du rail pour panneau de retour / Return panel rail connector sleeve assembly
105596-XXX
Ensemble du support du panneau de retour / Return panel support kit
105599
----------------------------
105599-160
Ensemble de vis de montage / Mounting screws kit
104905-XXX

8
105505_RevA
Outils et matériaux nécessaires/Necessary Tools and Materials
Ouverture à droite/Right-opening Ouverture à gauche/Left-opening
Perceuse électrique/
Electric drill
Tournevis/Screwdriver
Crayon/Pencil
Ruban à mesurer/
Measuring tape
Mèches 6 mm (1/4’’) et/ou
3 mm (1/8’’)/ 6 mm (1/4”)
or 3 mm (1/8”) drill bits
Scie à métal/Metal saw
Boîte à onglet/Miter box
Maillet en caoutchouc/
Rubber Mallet
Niveau/Level
Lime à métal/File
Couteau utilitaire/
Utility knife
Calfeutrant clair
au silicone/Clear
silicone caulking
Clé à molette/
Adjustable wrench
Ce modèle est utilisé dans ce guide pour illustrer l’installation./
In this guide, this model is used to demonstrate this installation.
CHOIX DE STYLE:/
CHOICE OF STYLE:
FORME RONDE/
ROUND FORM
FORME CARRÉE/
SQUARE FORM

9

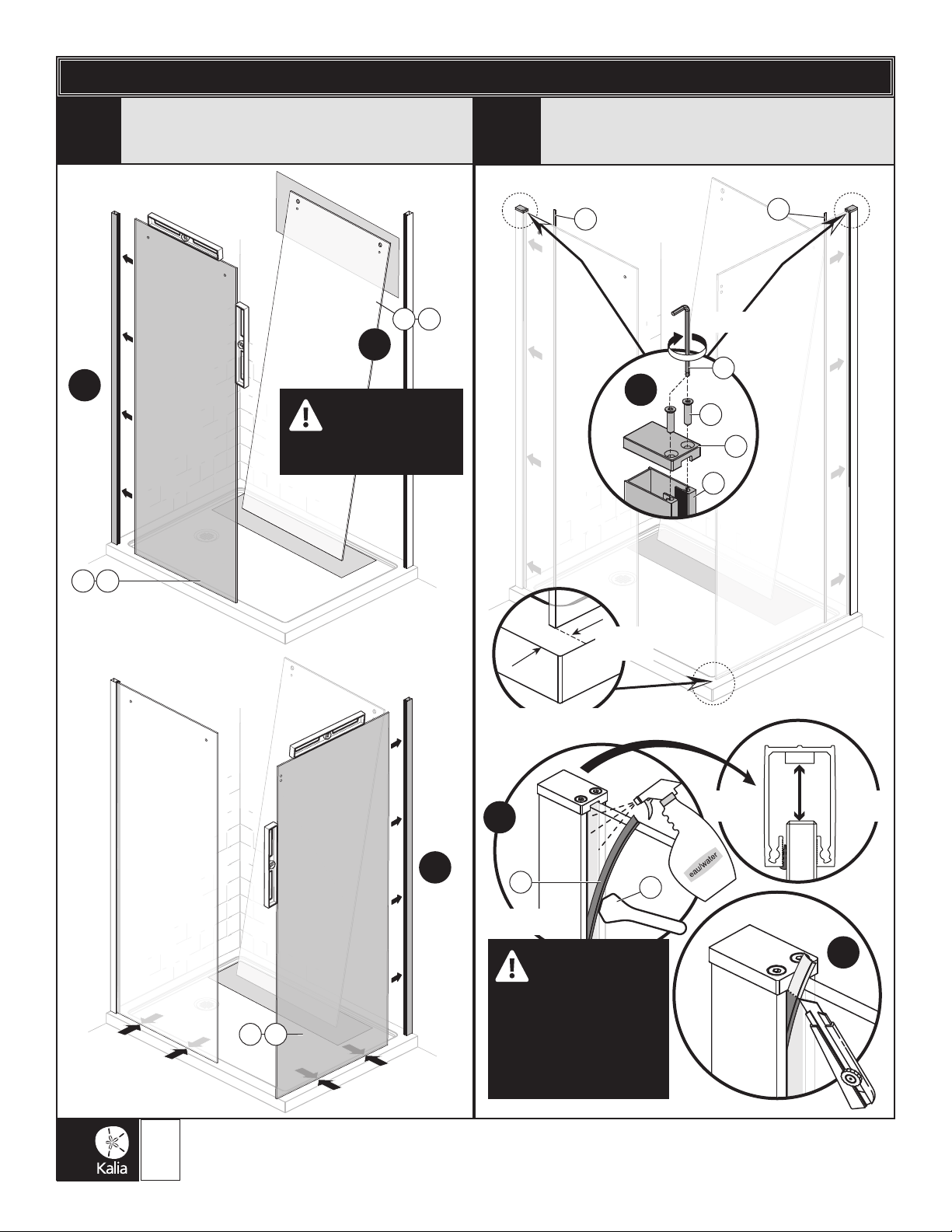

INSTALLATION EN COIN/CORNER INSTALLATION
105505_RevA
Y+ 6 mm (1/4”)
X+ 6 mm (1/4”)
Seuils/thresholds
60 mm min.(2 3/8" min.)
60’’
1130 mm à/to 1219 mm
(44 1/2’’ à/to 48’’)
1422 mm à/to 1524 mm
(56’’ à/to 60’’)
48’’
X
Y
32’’ 767 mm à/to 787 mm
(30 3/16” à/to 31”)
36’’ 869 mm à/to 889 mm
(34 3/16” à/to 35”)
Ajustement de la douche/Door adjustment
heures
hours
24
B
A
Calfeutrant/
Caulking
Revêtement de finition/
Wall finishing
Membrane résistante/
Water-resistant membrane
Placoplâtre résistant
à l’eau/
Water-resistant drywall
Montant 2”x4” supplémentaire
Additional 2”x4” stud
Bride de
carrelage/
Tiling flange
Calfeutrant/
Caulking
D
Installation à droite/
Right installation
C
6 mm
(1/4”)
Dimension
suggérée/
Suggested
distance
B
6 mm
(1/4”)
B
1 1
E
I
F
Ø 6 mm
1/4’’
H
G57 58
59
Installation des montants muraux/
Wall jamb installation
Valider la conformité de l’emplacement
(Installateur qualié, recommandé)/
Validate the installation conformity of the base
(Qualied installer is recommanded)
11
Étape/Étape/StepStep
22
Étape/Étape/StepStep

10
INSTALLATION EN COIN/CORNER INSTALLATION
105505_RevA
Installation du panneau xe et du panneau
de retour/Fixed and return panel installation
33
Étape/Étape/StepStep
Installation des capuchons
et des joints de serrage en PVC/
Caps and PVC splines installation
44
Étape/Étape/StepStep
A
B
C
IMPORTANT
Déposer le panneau
mobile sur des cartons./
Place mobile panel on
cardboards.
7B7A
3B3A
68A 68B
22
Intérieur/
Inside
Extérieur/
Outside
B
C
IMPORTANT
Mouillez le verre
du panneau pour
faciliter l’insertion
du joint de serrage.
Couper l’excédant./
Moisten the glass
panel for easier
insertion of the PVC
spline. Cut the excess.
16 mm
(5/8")
Dimension suggérée.
Suggested distance.
266
55
56
A
Clé Allen 2.5 mm
Allen Key 2.5 mm
62
1
Vue intérieure/
Interior view

11
INSTALLATION EN COIN/CORNER INSTALLATION
105505_RevA
Préparation du rail/
Rail preparation
55
Étape/Étape/StepStep
Installation du rail/
Rail installation
66
Étape/Étape/StepStep
X
A
73
74
72
35
80
D
B
C
X- 45 mm (1 3/4”)
4A 4B
OU
OR
OU
OR 4B4A
36
63
Clé Allen 3 mm
Allen Key 3 mm
IMPORTANT
Choisir le modèle
rond ou carré./
Choose round or
square model.
Clé Allen 4 mm
Allen Key 4 mm
B
Clé Allen 4 mm
Allen Key 4 mm
64
OU/OR
15B
15A
D
C
Clé Allen 4 mm
Allen Key 4 mm
A
64
16 71 17
E
IMPORTANT
Retirer les pièces #16, #71 et
#17 et nettoyer l’intérieur de la
vitre et le support du rail./
Remove parts #16, #71 and
#17 and clean inside of the
glass and the rail.
18

12
INSTALLATION EN COIN/CORNER INSTALLATION
105505_RevA

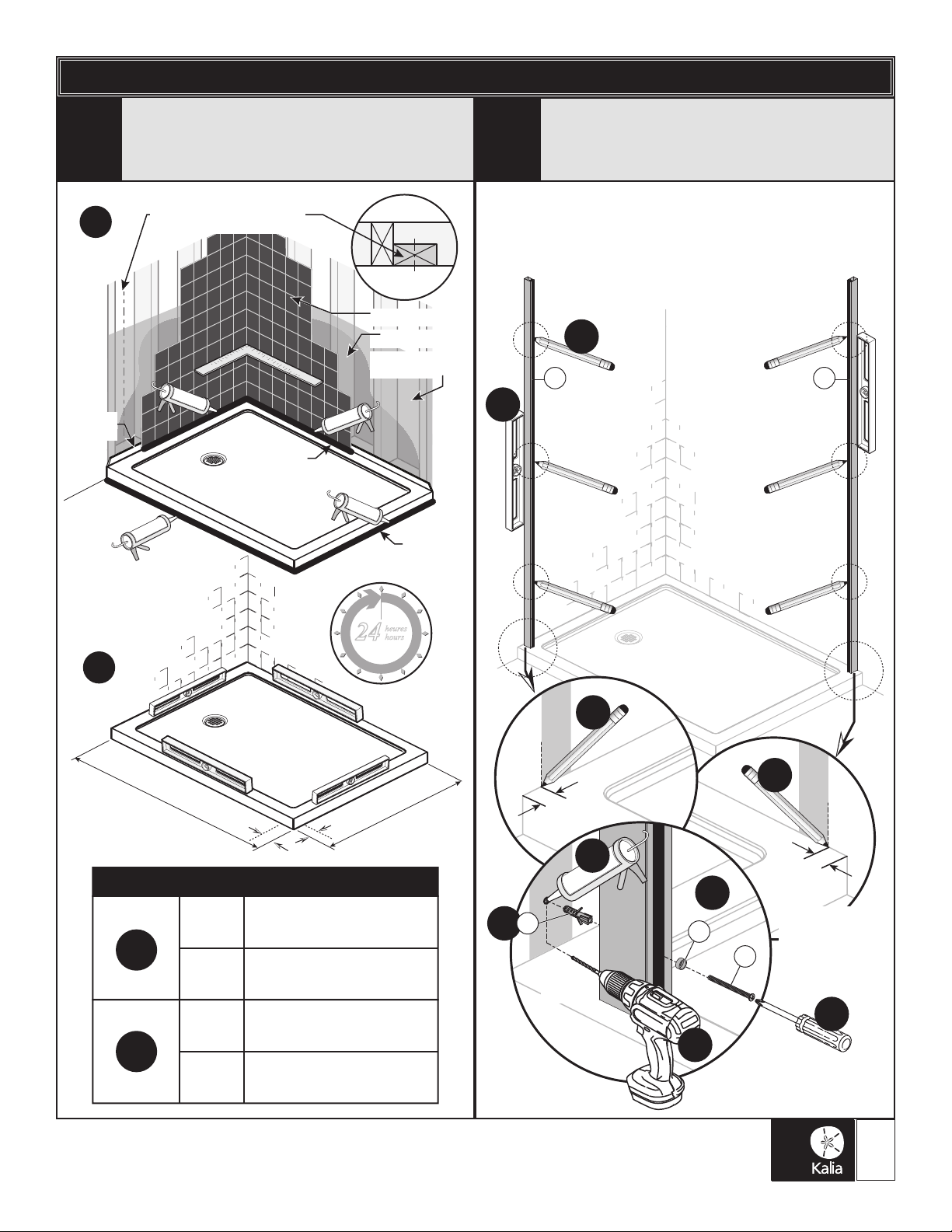

Installation du guide du bas
Bottom guide installation
77
Étape/Étape/StepStep

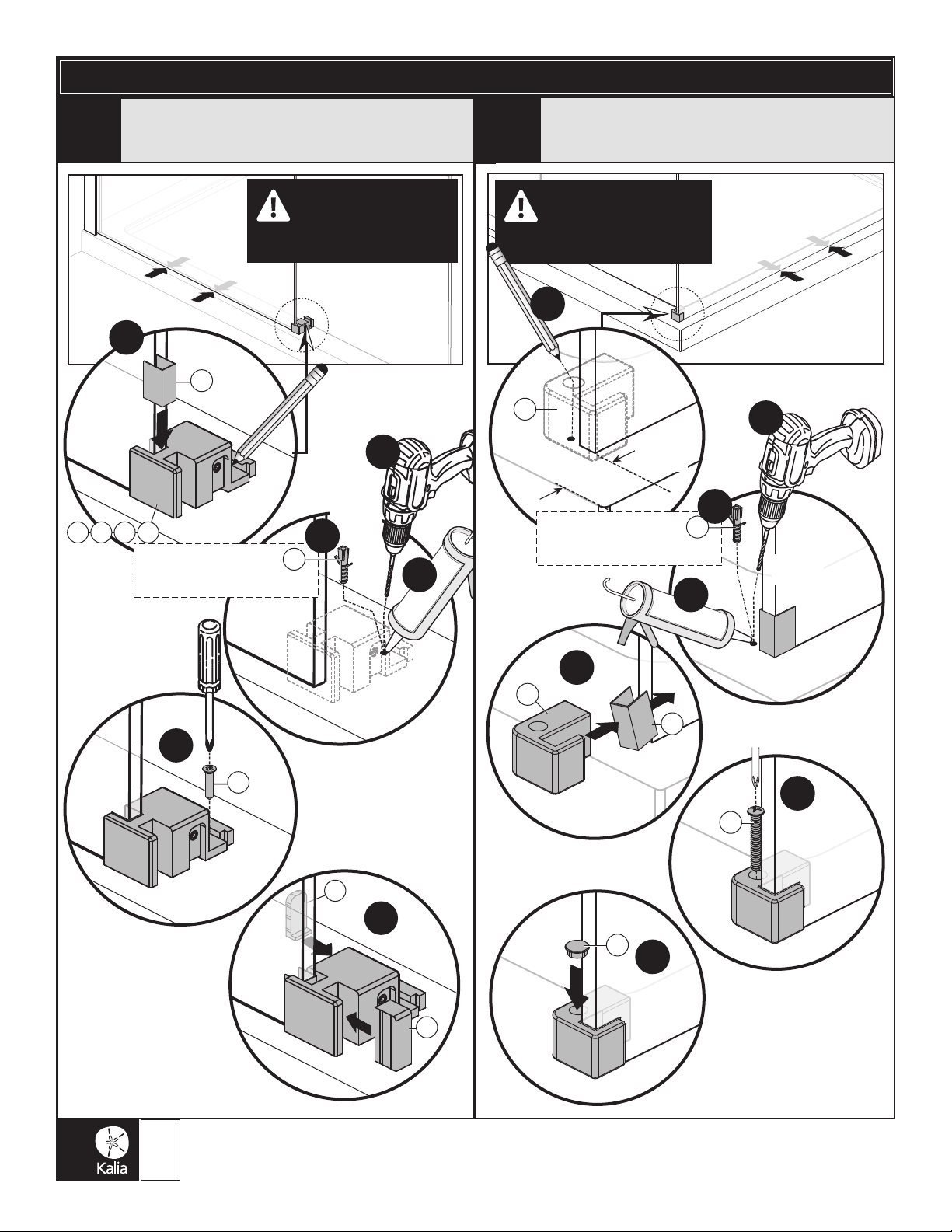

Installation du support du panneau de retour/
Return panel support installation
88
Étape/Étape/StepStep
B
52
A
IMPORTANT
S’assurer que le panneau
fixe est parallèle à la base./
Fixed panel must be parallel
to the edge of the base.
B
61
E
Ø 3 mm
1/8’’
B
C
La pièce #57 est facultative.
Si on l’ajoute, percer un trou de
6 mm (1/4”)./Part #57 is optional.
If added, drill a 6 mm (1/4”) hole.
57
D
43 44 45 46
50
51
F
E
77
76
IMPORTANT
S’assurer que le panneau de
retour est parallèle à la base./
Return panel must be parallel
to the edge of the base.
76
A
C
Ø 3 mm
1/8’’
B
G
75
F
82
16 mm
(5/8”)
La pièce #57 est facultative.
Si on l’ajoute, percer un trou de
6 mm (1/4”)./Part #57 is optional.
If added, drill a 6 mm (1/4”) hole.
57
D

13
INSTALLATION EN COIN/CORNER INSTALLATION
105505_RevA
A
7B7A
Porte bien ajustée/
Snug fit door
D
IMPORTANT
Faire les ajustements afin de s’assurer que le panneau mobile soit
parallèle au panneau de retour./Make adjustments to ensure that
the mobile panel is parallel to the return panel.
Parallèle/
Parallel
Porte désajustée/
Door not adjusted
B
Clé Allen 4 mm
Allen Key 4 mm
C
64
67
1010
Étape/Étape/StepStep
Installation et ajustement
du panneau mobile/
Mobile panel installation and adjustment

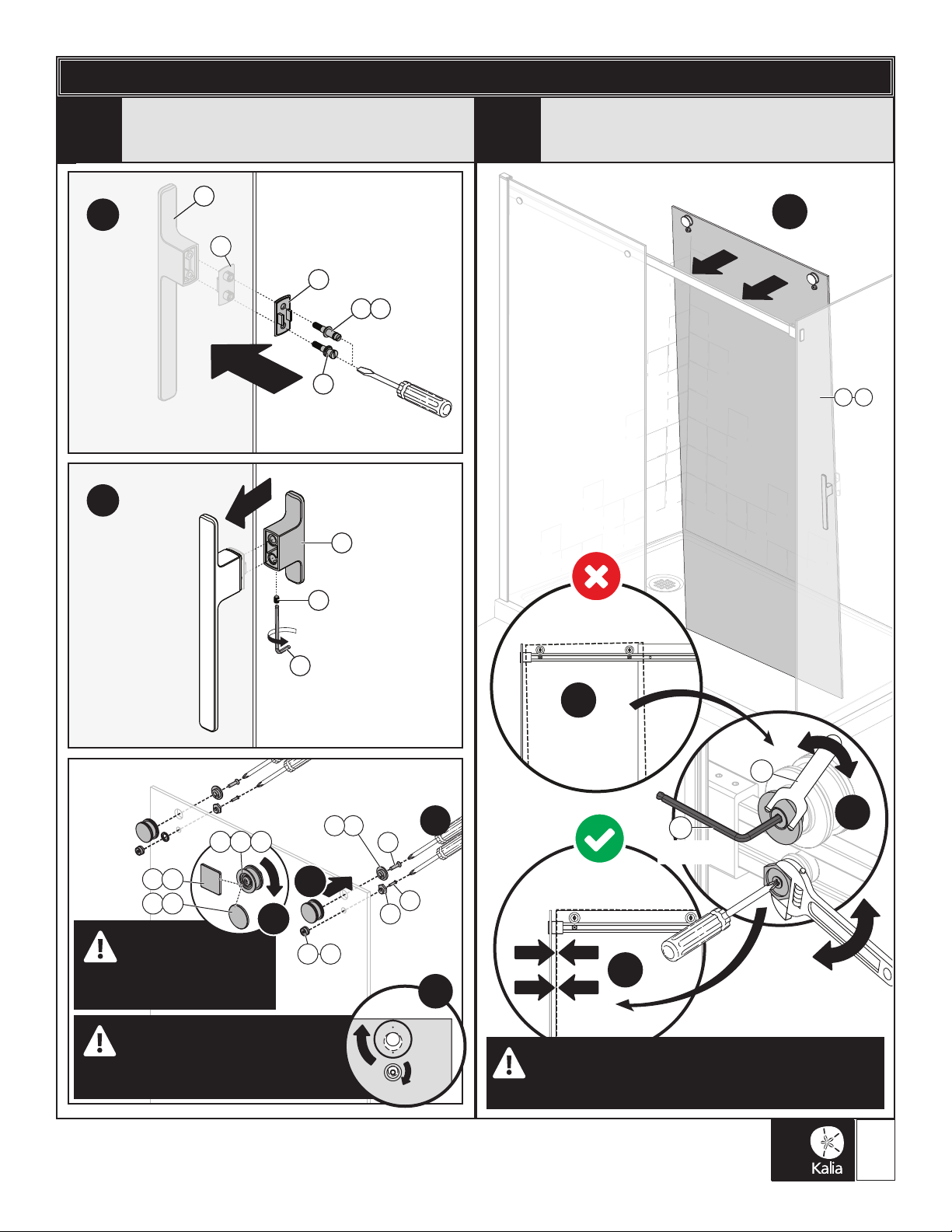

Assemblage des poignées
et du panneau mobile/
Handles and mobile panel assembly
99
Étape/Étape/StepStep
30 31
27 23
28
33
32
IMPORTANT
La roulette doit être au plus haut et le
support de rail au plus bas de l’ajustement./
The roller must be at the top and the
stopper at the bottom.
E
Vue intérieure/
Interior view
Vue extérieure/
Exterior view
IMPORTANT
Choisir le modèle rond ou
carré. Ne pas trop serrer./
Choose round or square
model. Do not overtight. F
22
20B
22
20A
24 25 26
C
OU/OR
D
A
B
Clé Allen 2.5 mm
Allen Key 2.5 mm
62
42
79
38
37
39
41
40 81

14
INSTALLATION EN COIN/CORNER INSTALLATION
105505_RevA
B
Vue intérieure/Inside view Vue extérieure/Outside view
48
49
47
62
Vue de dessus/
Top view
Max 1 mm
Clé Allen 2.5 mm
Allen Key 2.5 mm
Pièce temporaire
(enlever après serrage)./
Temporary piece
(remove after tightening).
47
A
Étape/Étape/StepStep
Compléter l’installation du guide du bas/
Complete installation of the bottom guide
1212
Étape/Étape/StepStep
Installation du seuil /
Sill installation
1313
A
E
11A11B
OU
OR
10A 10B
OU
OR
C
Vue intérieure/
Interior view
D
B
X+ 3 mm (1/8”)
11A11B
OU
OR
Côté du guide du bas/
Bottom guide side
10A 10B
OU
OR
Côté du support du panneau/
Return panel support side
X
Vue de profil/
Profile view
Sécurisation du panneau mobile/
Securing the mobile panel
1111
Étape/Étape/StepStep
B
Clé Allen 2 mm
Allen Key 2 mm
32
78
Vue intérieure/
Interior view
A
Clé Allen 4 mm
Allen Key 4 mm
64
67
34
29 C

15
INSTALLATION EN COIN/CORNER INSTALLATION
105505_RevA
8
C
9
8
A
9
8
Panneau de retour/ Return panel
9
8
B
C
IMPORTANT
Aligner l’aimant autocollant (#9) en haut avec le PVC aimanté
(#8).Retirer le ruban double face. Fermer la porte et exercer
une pression./
First, install the PVC (#8) onto the mobile panel. Place the PVC
(#9) onto the PVC on the door. Remove protective strip. Close
door and apply pressure.
Installation des scellants verticaux
avec aimant/
PVC vertical seals with magnet installation
1414
Étape/Étape/StepStep Étape/Étape/StepStep
Installation des déecteurs verticaux/
Vertical deectors installation
1515
Installation de la bande noire en aluminium
pour panneau xe/
Fixed panel black aluminium plate installation
1616
Étape/Étape/StepStep
5
IMPORTANT
Aligner avec le bas
des panneaux./
Align with the
bottom panels.
6
XA
IMPORTANT
Coller à l’extérieur au bas du panneau fixe./
Place outside at the bottom of the fixed panel.
Pour la porte en fini noir (-160)./
Only to the door in Black finish (-160).
53
OU
OR
19A 19B
C
D
OU
OR
19A 19B X
B

16
INSTALLATION EN COIN / CORNER INSTALLATION
105505_RevA
IMPORTANT
Extérieur seulement./
Exterior only.
heures
hours
24
IMPORTANT
Garder le panneau mobile ouvert
pour l’application du calfeutrant./
Keep mobile panel open for
caulking application.
2’’
Étape/Étape/StepStep
Application du calfeutrant/
Caulking
1717

17
105505_RevA
Entretien et nettoyage Maintenance and Cleaning
Pour éviter les bris et vous assurer d’un fonctionnement
optimal, il est nécessaire de suivre ces recommandations
lors de l’entretien de votre produit Kalia. Les dommages
par un traitement inapproprié ne sont pas couverts par la
garantie Kalia.
- Rincer à l’eau propre et essuyer avec un chiffon de coton
doux, une éponge ou une raclette après chaque utilisation.
Ne jamais utiliser de matériel abrasif tel que brosse ou
éponge à récurer pour nettoyer les surfaces.
- Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas
utiliser de nettoyant abrasif et acide.
- Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution
de nettoyage sur une surface moins apparente avant de
l’appliquer sur la totalité de la surface.
- Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.
- Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.
To avoid damage and optimize your product, you must follow
the below recommendations when maintaining your Kalia
product. Damages resulting from inappropriate handling are
not covered by the Kalia warranty.
- Rinse with clean water and dry with a soft cotton cloth,
sponge or a squeegee after each use. Do not use anything
abrasive such as a scouring brush or sponge to clean the
surfaces.
- For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic
cleaners.
- Carefully read the label on the cleaning product to make
sure it is safe and appropriate. Always try the cleaning
solution on a less visible surface before applying it to the
rest.
- Completely rinse with water immediately after applying
the cleaner.
- Regular cleaning prevents the accumulation of dirt and
tough stains.

18
105505_RevA
GARANTIE LIMITÉE
Kalia inc. offre la garantie limitée expresse suivante sur ses produits. Cette garantie s’adresse uniquement au propriétaire/utilisateur
original pour un usage personnel domestique et elle débute à la date d’achat du produit. La garantie n’est pas transférable au
propriétaire subséquent. Des restrictions additionnelles s’appliquent aux utilisations commerciales.
GARANTIE 10 ANS LIMITÉE POUR LES PORTES DE DOUCHE KALIA
Kalia inc. garantit pour 10 ans ses portes de douches contre tout défaut de matériel ou de fabrication dans des conditions normales
d’utilisation et d’entretien tant et aussi longtemps que l’acheteur/propriétaire possède sa résidence.
Kalia inc. procédera, à sa discrétion, à la réparation ou au remplacement de pièces, ou de produits trouvés défectueux pour un
usage domestique normal pour lequel il a été conçu.
La présente garantie exclut tout dommage causé en tout ou en partie par des erreurs d’installation, abus d’usage, utilisation
non-conforme, négligence, accident, entretien non-conforme, produits abrasifs.
Kalia inc. n’est aucunement responsable pour tous frais de main-d’œuvre ou tous autres frais reliés à l’installation d’un produit, sa
réparation ou son remplacement ainsi que pour tout dommage ou incident, dépense, perte directe ou indirecte.
Dans tous les cas, Kalia inc., ne peut être tenue responsable de tout montant excédant le prix d’achat du produit qui a été déboursé
par le propriétaire/utilisateur, l’entrepreneur ou le constructeur.
RESTRICTIONS COMMERCIALES
En plus des conditions et restrictions mentionnées ci-dessus, la période de garantie relative à tout produit installé dans le cadre
d’une application commerciale est de un (1) an à compter de la date d’achat originale par le propriétaire/utilisateur, l’entrepreneur
ou le constructeur auprès d’un détaillant autorisé. Si le produit est utilisé en étalage, la période de garantie est d’un (1) an.
SERVICE
Pour se prévaloir du service en vertu de la présente garantie, veuillez communiquer avec Kalia inc., soit par l’entremise de votre
détaillant ou encore directement à nos bureaux à 1 877 GO-KALIA (1 877 465-2542) ou en écrivant à : [email protected]
ou à : Kalia inc., Service à la clientèle, 1355, 2e Rue, Sainte-Marie (Québec) Canada G6E 1G9. Assurez-vous de pouvoir fournir
toute l’information nécessaire concernant votre demande soit : description du problème et du produit, numéro de modèle, la
couleur, le numéro de série, le ni, la date de l’achat, le nom du détaillant en plus de votre facture originale. Pour toute autre
information ou pour connaître un réparateur près de chez vous, n’hésitez pas à nous contacter.
CETTE GARANTIE EST OFFERTE EXCLUSIVEMENT EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE,
Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’APTITUDE DE PRODUIT POUR UNE
APPLICATION PARTICULIÈRE.
Ceci est la garantie originale écrite de Kalia inc.
Garantie

19
105505_RevA
LIMITED WARRANTY
Kalia Inc. offers the following express limited warranty on its products. This warranty extend only to the original owner/end-user
for personal household use and are effective as of the date of purchase. The warranty is not transferable to subsequent owners.
Additional limitations may apply for commercial use.
10 YEAR LIMITED WARRANTY ON KALIA SHOWER DOORS
Kalia Inc. guarantees all aspects of its shower doors to be free of defects in material and workmanship for normal residential use
for as long as the original consumer-purchaser owns his or her home. If a defect is found during normal residential use, Kalia Inc.
may, at its sole discretion, elect to repair or provide a replacement part or product.
Damage to a product caused by accident, misuse, or abuse is not covered under this warranty. Improper care and cleaning
shall have the effect of rendering this warranty void. Kalia Inc. is not responsible for labor, installation or other incidental or
consequential expenses. Under no circumstances shall the liability of Kalia Inc. exceed the purchase price paid for a shower door
by the owner/end-user, contractor or builder.
COMMERCIAL LIMITATIONS
In addition to the previously mentioned conditions and limitations, the warranty period for products installed for commercial
applications, or used in commercial ventures, shall cover a period of one (1) year from the initial date of purchase by the owner/
end-user, contractor or builder from an authorized dealer. If the product is sold by Kalia Inc. as a display item, a one (1) year
warranty applies.
WARRANTY SERVICE
If you wish to make a claim under this warranty, you may contact Kalia through your Dealer or directly at 1-877-GO-KALIA
(1-877-465-2542) or again by writing to: [email protected] or to: Kalia Inc., Attn: Customer Service Dept., 1355 2nd Street,
Sainte-Marie (Québec) G6E 1G9 Canada. Be sure to provide all pertinent information related to your claim, including a complete
description of the problem you are experiencing, the product name, product model number, color, nish, and nally the date and
the location where the product was purchased. Also include the product’s serial number or original receipt. For more information
or to obtain the name and address of the service and repair centre nearest you, call 1-877-GO-KALIA.
EXCEPT AS SET FORTH HEREIN, KALIA INC. PROVIDES NO OTHER WARRANTIES, EITHER EXPRESS OR
IMPLIED, INCLUDING IMPLIED WARRANTIES OF FITNESS AND MERCHANTABILITY FOR A PARTICULAR
PURPOSE OR COMPLIANCE WITH ANY CODE.
This is the exclusive written warranty of Kalia Inc.
Warranty

Imprimé en Chine/Printed in China 105505_RevA
