Inst ll tion
Instructions
Instrucciones
para la instalad6n
Before beginning installation, carefully read these instructions. This will simplify the installation and ensure the washer is installed
correctly and safely. Leave these instructions near the washer after installation for future reference.
NOTE: The electrical service to the washer must conform with local codes and ordinances and the latest edition of the National
Electrical Code, ANSI/NFPA 70 or in Canada, CSA C22.1 Canadian Electrical Code Part 1.
Antes de comenzar la instalacion, lea estas instrucciones con atendon. Le facilitaran la instaladbn y aseguraran que la lavadora sea
instalada correctamente y de manera segura. Guarde estas instrucdones cerca de la lavadora una vez terminada la instaladbn para
referirse aelias en el futuro.
NOTA: el suministro electrico de su lavadora debe estar conforme con los codigos y ordenanzas locales y la edicion mas reciente del
National Electrical Code {Codigo Electrico Nacional), ANSI/NFPA 70, oen Canada, la edition mas reciente del Canadian Electrical Code
(Codigo Electrico de Canada).
_For your safety the information in this manual must be followed to minimize the risk of fire or explosion or to prevent
property damage, personal injury or loss of life.
Do not store or use gasoline or other flammable vapors and liquid in the vicinity of this or any other appliance.
WHAT TO DO IF YOU SMELL GAS
Do not try to light any appliance.
Do not touch any electrical switch; do not use any phone in your building.
Clear the room, building or area of all occupants.
Immediately call your gas supplier from a neighbor's phone. Follow the gas suppliers instructions.
If you cannot reach your gas supplier, call the fire department.
Installation and service must be performed by a qualified installer, service agency or the gas supplier.
Parasu seguridad, siga la informaci6n contenida en este manual para minimizar el riesgo de incendio o explosi6n
o para evitar da_os materiales, lesiones personales o la muerte.
No guarde ni utilice gasolina u otros vapores y licluidos inflamables en las cercanias de este ni cualcluier otro electrodomestico.
- (2UEHA CERSINOTA UN OLORA GAS:
No trate de encender ning_n electrodomestico.
No toque ningOn interruptor electrico; no use ningOn telefono de su edificio.
Haga cluetodo el mundo salga del cuarto, edificio o _irea.
Llame inmediatamente al proveedor del gas desde el telefono de un vecino. Siga las instrucciones del proveedor del gas.
Si no puede ponerse en contacto con el proveedor del gas, Ilame a los bomberos.
La instalaci6n y el servicio deben ser hechos por un instalador capacitado, una agencia de servicios o el proveedor del gas.
Save These Instructions
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
Printed in U.S.A. P/N 134804900 (0706)

Contents
SUBJECT PA GE
Pre-lnstallation Requirements ................................................. 2
Electrical Requirement .......................................... 2
Grounding Requirement ........................................ 2
Water Supply Requirements .......................................... 2
Drain Requirements ................................................ 2
Location Of Your Washer ........................................... 2
Unpacking ...................................................... 2-3
Rough-In Dimensions ............................................. 3
Installation ....................................................... 4
Replacement Parts ............................................... 4
PRE-INSTALLATION REQUIREMENTS
Tools Required for installation:
1. 1/4 in. nut driver
2. 3/8 in. socket with ratchet.
3. 3/8 in. open end wrench.
4. 7/16 in. socket with ratchet.
5. 9/16 in. open end wrench.
6. Channel-lock adjustable pliers.
7. Carpenter's level.
ELECTRICAL REQUIREMENTS
CIRCUIT- Individual, properly polarized and grounded 15 amp.
branch circuit fused with 15 amp. time delay fuse or circuit breaker.
POWER SUPPLY - 2 wire, with ground, 120 volt, single phase, 60
Hz, Alternating Current. NOTE: The use of this washer with power
created by gas powered generators, solar powered generators, wind
powered generators or any other generator other than the local
utility company is not recommended.
OUTLET RECEPTACLE - Properly grounded 3-prong receptacle to
be located so the power supply cord isaccessible when the washer is
in an installed position. NOTE: GFI (Ground Fault Interrupter)
receptacle is not required.
GROUNDING REQUIREMENTS
Improper connection of the equipment grounding
conductor can result in arisk of electrical shock. Check with a licensed
electrician if you are in doubt as to whether the appliance is properly
grounded.
1. The washer MUSTbe grounded. In the event of malfunction or
breakdown, grounding will reduce the risk of electrical shock by
a path of least resistance for electrical current.
2. Since your washer is equipped with a power supply cord having
an equipment-grounding conductor and a grounding plug, the
plug MUST be plugged into an appropriate, copper wired
receptacle that is properly installed and grounded in accordance
with all local codes and ordinances or in the absence of local
codes, with the National Electrical Codes, ANSI/NFPA 70 (latest
edition). If in doubt, call a licensed electrician. DO NOTcut off
or alter the grounding prong on the power supply cord. In
situations where a two-slot receptacle ispresent, it isthe owner's
responsibility to have a licensed electrician replace it with a
properly grounded three prong grounding type receptacle.
WATER SUPPLY REQUIREMENTS
Hot and cold water faucets MUSTbe installed within 42 inches (107
cm) of your washer's water inlet. The faucets MUSTbe 3/4 inch (1.9
cm)garden hose type so inlet hosescan be connected. Water pressure
MUST be between 10 and 120 pounds per square inch (maximum
unbalance pressure, hot vs. cold, 10 psi.) Your water department can
advise you of your water pressure.
DRAIN REQUIREMENTS
1. Drain capable of eliminating 17 gals (64.3 L) per minute.
2. A standpipe diameter of 1-1/4 in. (3.18 cm) minimum.
3. The standpipe height above the floor should be:
Minimum height: 24 in. (61 cm)
Maximum height: 96 in. (244 cm)
96 m.
(244 cm)
NOTE:
24 in.
(61 cm)
Min.
Drain hose attached to the washer can reach a 58 in. (147 cm)
high standpipe. For higher standpipe use hose P/N 131461201,
available from an authorized parts distributor. If drain is less
than 24 in. (61 cm), install a siphon break kit, available at your
local hardware store.
LOCATION OF YOUR WASHER
DO NOT INSTALL YOUR WASHER:
1. In an area exposed to dripping water or outside weather
conditions. The ambient temperature should never be below 60
degrees F (15.6 degrees C) for proper washer operation.
2. In an area where it will come in contact with curtains or drapes.
3. In an area (garage or garage-type building) where gasoline of
other flammables are kept or stored (including automobiles).
4. On carpet. Floor MUST be solid with a maximum slope of 1/2 in.
per foot (1.27 cm per 30.5 cm). To ensure vibration or movement
does not occur, reinforcement of the floor may be necessary.
IMPORTANT
MINIMUM INSTALLATION CLEARANCES
When installed in alcove or doset:
Sides, Rear = 0 in. (0 cm)
Top = 0 in. (0 cm) Front Console Model
Top = 15 in. (38.1 cm) Rear Console Model
When installedin closet: Front= l in. (2.54 cm)
Closet door ventilation required:
2 Iouvered openings each 60 in2(387 cm2),3 in. (7.6 cm) from top
and bottom of door. UNPACKING
1 Cut the shipping carton along the dotted line along the base of
the unit.
2 While in the carton carefully lay the washer on its back side.
3 Remove the styrofoam base.
4. Carefully return the washer to an upright position and remove
the carton.

5.Carefullymovethewashertowithin4feet(122cm)ofthefinal
location.
6. Removethefollowingfromthebacksideofthewasher:
3bolt
3yellowplasticspacers,
2or3metal"P"clamps.
9. Removethelargestyrofoamblocklocatedunderthedrum.Liftup
onthedrum,tiltthebaseofthefoamblockinwardstowardthe
rearofthewasheruntilfree,thenpullitout.
10.Removeanddiscardtheyellowribbonandlabelfromthefrontof
thewasher.
11.Fromtherearofthewasher,carefullypulloutthepowersupply
cordthroughtheholeinthebacksheet.
12.Replacetheservicepanelandscrews.
NOTE" If the washer is to be transported at a later date, the shipping
support hardware must be reinstalled to prevent shipping damage.
Retain the hardware in the pla .tic bag provided.
7. Remove the service panel from the front of the washer.
8. Remove the 4 nuts and 6 large washers that attach the 2 yellow
shipping braces to the drum and the base. Lift up on the drum
and remove the braces (a yellow ribbon surrounds the items to
be removed). These braces must be removed to allow the power
supply cord to be released from the shipping ring.
24 3/4
(62.9)
SIDE
ROUGH-IN DIMENSIONS
_ 60 _
|(152.4)
.,1
1 "_(2.54)
Power
Cord
33V2
(85)
24 3¼
(62.9) _
SIDE
._ 60 _
(152.4)
(2.54)
Power
Cord
331/2
(85)
inch (cm) Adjustable Legs inch (cm) Adjustable Legs
263/4
2¼
(7.3)
263A
(67.9) 2¼
(7.3)
361(91.5)
Under
Counter
345/8
(87.9)
BACK
Water
Inlets
31s/8
(80.3)
36
(91.5)
Under
Counter
34%
(87.9)
Water
Inlets
315/8
(80.3)
UNDER COUNTERINSTALLATION
If an under counter* installation isdesired,the washerMUST havea top sheet kit installed, P/N131445600. Kit is availablefrom an
authorized parts distributor. *Custom sizedcountertop is required.3

INSTALLATION
Leve/ing the Washer
Excessive noise and vibration can be prevented by properly
leveling the washer.
1. For free standing installation and with the washer in it's final
position, place a level on top of the washer. Adjust the
leveling legs so the washer is level front-to-rear and side-to-
side, and stable corner-to-corner.
iiiii!!_i
2.
Pressdown on alternate corners and sides and feel for the
slightest movement. Adjust the appropriate leg so the
washer is SOLID on the floor on ALL four legs. Keep the
leveling leg extension at a minimum for best performance of
the washer.
For pedestal installations, See additional installation
instructions included with the pedestal.
Washer Connections
Tie
6. Plug the power cord into a grounded outlet.
NOTE: Check to ensure the power is off at a circuit
breaker/fuse box before plugging the power
cord into an outlet.
7. Turn on the power at a circuit breaker/fuse box.
8. Read the Operating Instructions and Owner's Guide
provided with the washer. They contain valuable and
helpful information that will save you time and money.
9. Run the washer through a complete cycle. Check for
water leaks and proper operation.
10. Ifyour washer does not operate, please review the "Avoid
Service Checklist" in your Owner's Guide before calling
for service.
11. Placethese instructions in a location near the washer for
future reference.
NOTE: A wiring diagram is located inside the washer on
the service panel.
1.
2.
.
4.
5.
Run some water from the hot and cold
faucets to flush the water lines and
remove particles that might clog up the
water valve screens.
Remove the inlet hoses and rubber
washers from the plastic bag and install
the rubber washers in each end of the
inlet hoses.
Carefully connect the inlet hose (90°
elbow end) marked "HOT" to the
outside "H" outlet of the water
valve. Tighten by hand, then tighten
another 2/3 turn with pliers.
Carefully connect the other inlet
hose to the inside "C" outlet of the®
water valve. Tighten by hand, then
tighten another 2/3 turn with pliers.
Do not crossthread or over-
tighten these connections.
Connect the inlet hose ends to ®
the HOT and COLD water faucets
tightly by hand, then tighten
another 2/3 turn with pliers. Turn
the water on and check for leaks.
NOTE: Use only new hoses.
Form a U shape on the end of the drain
hose with the hose pointed toward the
drain. Place in a laundry tub or
standpipe and secure with the cable tie
provided in the enclosure package.
NOTE: If the drain hose is placed in a
standpipe without forming a U shape,
a siphoning action could occur. There
must be an air gap around the drain
hose. A snug hose fit can also cause a
siphoning action.
Ca e Tie
Cable
Tie
4
REPLA CEMENT PARTS
If replacement parts are needed for your washer, call Seal's
Parts and Service Toll Free Number 1-800-4-MY-HOME TM
(1-800-469-4663).
_ Destroy the carton and plastic bags after
the washer is unpacked. Children might use them for play.
Cartons covered with rugs, bedspreads, or plastic sheets can
become airtight chambers causing suffocation. Place all
materials in a garbage container or make materials
inaccessible to children.
_The instructions in this manual and all other
literature included with this washer are not meant to cover
every possible condition and situation that may occur. Good
safe practice and caution MUST be applied when installing,
operating and maintaining any appliance.
Maximum benefits and enjoyment are achieved when all
the Safety and Operating instructions are understood and
practiced as a routine with your laundering tasks.

Indice
TITULO PAGINA
Requisitos antes de la instalaciOn ..................... 5
Requisitos el_ctricos ..................................... 5
Requisitos para la toma de tierra ............................ 5
Requisitospara el suministro de agua............................. 5
Requisitos para el drenaje ................................ 5
Dimensiones para la instalaciOn ........................ 6
Ubicaci6n de su lavadora ................................. 7
Desempaque .................................................... 7
InstalaciOn .................................................... 8
Piezas de repuesto .......................................... 8
REQUISITOS ANTES DE LA INSTALA CION
Herramien tas necesarias para la instaladon:
1. Llaveparatuercasde 1/4"
2. Casquillo contrinquete de 3/8"
3. Llavede boca de 3/8"
4. Casquillo contrinquete de 7/16"
5. Llavede boca de 9/16"
6. AlicatesajustablesChannel-lock
7. Niveldecarpintero
REQUISITOS ELECTRICOS
CIRCUITO - Circuito derivado individual, correctamente
polarizado ycon toma de tierra, de 15 amperios con fusi-
ble de 15 amperios con retardo o disyuntor.
ALIMENTACION ELECTRICA - Corriente alterna
monof_qsica,60 Hz,120 voltios, bifilar, contoma de tierra.
NOTA: El uso del lavadora con energia de generador de
gas,generador de solar, generador de viento, o cualquier
otros generador con excepci6n de le central el@ctricano
esrecomendar.
TOMACORRIENTES - El tomacorrientes con 3 orificios
y toma de tierra correcta, debe estar ubicado de manera
que el cable el_ctrico sea accesible cuando la lavadora
est_ instalada. NOTA: GFI (Ground Fault Interrupter)
receptaculo no esrequerido.
REQUISITOS PARA LA TOMA DE TIERRA
Laconexi6n incorrectadelconductor
de toma de tierra de este equipo puede causar un riesgo
de descargas el_ctricas. Consulte a un electricista
licenciado sino est_qseguro siel electrodom_stico est_qbien
conectado atierra.
1. LalavadoraDEBEserconectadaaunatomadetierra.
Encasode un malfuncionamiento o una falla, latoma
de tierra reduce el riesgo de descargas el_ctricas
proporcionando a la corriente el_ctrica una via con
menos resistencia.
2. Ya que su lavadora est,1 equipada con un cable
el_ctrico que Ileva un conductor para toma de tierra
y un enchufe para toma de tierra, el enchufe DEBE
set insertado en un tomacorrientes adecuado, con
hilosde cobre, que est_ instaladoy conectado atierra
seg0n todos losc6digos yordenanzas locales, o sino
existen c6digos locales, con los National Electrical
Codes(C6digos El_ctricosNacionales),ANSI/NFPA70
(la edici6n m_qsreciente). Si no est_qseguro, Ilame a
un electricista licenciado. NO corte ni modifique la
clavija de toma de tierra del cable el_ctrico. Encasos
en que s61ohaya un tomacorrientes de dos orificios,
ser_iresponsa-bilidad del propietario hacer que un
electricistalicenciado Iocambie pot untomacorrientes
de 3 orificios con la toma de tierra adecuada.
REQUISITOS PARA EL
SUMINISTRO DE A GUA
Las Ilaves de agua caliente y fria DEBEN estar
instaladas a menos de 42 pulgadas (107 cm) de la toma
de agua de la lavadora. LasIlaves DEBEN set del tipo
manguera de jardin de 3/4 de pulgada (1,9 cm) para que
se lespuedan conectar los tubos de entrada de aguaLa
presi6n del agua DEBE estar entre 10 y 120 libras pot
pulgada cuadrada (presi0n m_qximade desequilibrio,
caliente contra fria, 10 libras pot pulgada cuadrada). Su
compahia de suministro de agua puede decide cu_iles
la presi0n del agua.
REQUISITOS PARA EL DRENAJE
1. Drenaje que pueda eliminar 17 galones (64,3 L) pot
minuto.
2. Di_imetro de la tuberia vertical de 1-1/4 pulgadas
(3,18 cm) como minimo.
3. Laaltura de latuberia vertical pot encima del pisodebe
ser: T
96 pulg
(244 cm)
M_ix.
24 pulg
(61 cm)
Min.
NO TA:
El tubo de drenaje conectado a la lavadora puede
Ilegar a una tuberia vertical de 58 pulgadas (147
cm). Para una tuberia vertical m_qsalta, use el tubo
con N° de pieza 131461201, disponible en
distribuidores autorizados de piezas. Si el drenaje
tiene menos de 24 pulgadas (61 cm), instale un
juego para detener la acci6n del sif6n, disponible
de una ferreteria local.

DIMENSIONES PARA LA INSTALA CION
Altura minima: 24 pulgadas (61 cm)
Altura maxima: 96 pulgadas (244 cm)
4 7)3
/
- • ..... .--
24 ¾
(62.9)
LADO
pulgadas (cm) Patas ajustables
_(15620.4)_1
___ 1 /
(2.54)
Cable
el_ctrico
331/2
(85)
263,4
36
(91.5)
Bajoel
mostrador
34%
(87.9)
',,_ POSTERIOR
INSTALACION DEBAJO DE UN MOSTRADOR
Si se desea una instalaci0n debajo de un mostrador*, ES IMPRESCINDIBLE instalar un conjunto de hoja superior
en la lavadora, nOmero de parte 131445600. Este conjunto es disponible de un distribuidor de partes autorizado.
* Se requiere un mostrador hecho a medida.
17
(43.2) }"1
¾
(1.9)'-I
\ i ,.,_
60
(152.4)
24 3¼ 1
(62.9) (2.54)
LADO
1½
(3.81)
Cable
el_ctrico
331/2
(85)
pulgadas (cm) Paras ajustables
1
43 5/8
(] ] 0.7)

UBACACION DE SU LAVADORA
NO INSTALE SU LAVADORA:
1. En un _irea expuesta a goteos de qgua o a la
intemperie. Latemperature ambiente nunca deber_i
estar pot debajo de los 60 grados F (15,6 C) para
que su lavadora funcione correctamente.
2. En un _irea donde estate1en contacto con persianas
o cortinas.
3. En un _irea (garaje o construcci6n similar) donde
haya o se almacene gasolina u otros productos
inflamables (inclusive autom6viles).
4. Sobre una alfombra. El piso DEBE set duro con una
inclinaci6n m_qximade 1/2 pulgaga pot pie (1,27 cm
pot cada 30,5 cm). Paraasegurarse de que no existan
vibraciones ni ruidos, puede set necesario reforzar
el piso.
IMPORTANTE
DESPEJES MINIMOS DE INSTALACION
InstalaciOn en una alcoba: Lados, Parte Trasera, Parte
Superior = 0 cm (0 pulg.)
InstalaciOn en un armario: Lados, Parte Trasera, Parte
Superior = 0 cm (0 pulg.), Parte Delantera = 2.54 corn
(1 pulg.)
Aberturas de ventilaci6n requeridas en la puerta del
armario: Dos rejillas de ventilaci6n cada 387 cm2 (60
pulg.2)- 7.6 cm (3 pulg.) desde la parte inferior y superior
de la puerta. DESEMPAQUE
,
2.
3.
4.
5.
Corte la caja de envio a Io largo de la linea punteada
en la base del aparato.
Con la lavadora todavia en la caja, col6quela con
cuidado sobre su parte _osterior.
Saque la base de espuma.
Con cuidado, vuelva a colocar la lavadora en
posici6n vertical y saque la caja.
Con cuidado, mueva la lavadora a unos 4 pies
(122cm) de su ubicaci6n definitiva.
6. Saque Io siguiente de la parte posterior de la
lavadora:
3 pernos,
3 separadores amarillos de pl_istico,
2 o 3 abrazaderas met_qlicasen forma de "P".
7.Saque el panel de servicio de la parte delantera de la
lavadora.
8. Saque las 4 tuercas y las 6 arandelas grandes que
sujetan los 2 pernos de expedici6n amarillos al
tambor y al base. Lavante el tambor y saque los
pernos (una cinta amarilla se encuentre alrededor
de las piezas que deben estar sacadas). Se debe
de retirar estos pernos para soltar el cabel de
alimentaci6n del aro de expedici6n.
9. Saque el bloque grande de espuma que se
encuentra debajo del tambor. Levante el tambor,
incline la base del bloque de espuma hacia la parte
posterior de la lavadora hasta que sesalga, y j_ilelo.
10. Saque y deseche la cinta amarillo y la etiqueta de
la partre delantera de la lavadora.
®
1@
PERNOS
\ SEPARADORES
\i ABRAZADORES
k/EN FORMA DE "P"
\,. f
11. De la parte posterior de la lavadora, saque con
cuidado el cable de alimentaci6n a trav6s del
agurejo en el panel posterior.
12. Vuelva a colocar el panel de servico y los tornillos.
NOTA: En caso de que la lavadora tiene que estar
transportada en el futuro, esnecesario que
vuelva a instalar la quincalla de la fijaci6n
de expedici6n para empedir dahos a la
lavadora durante la expedici6n.

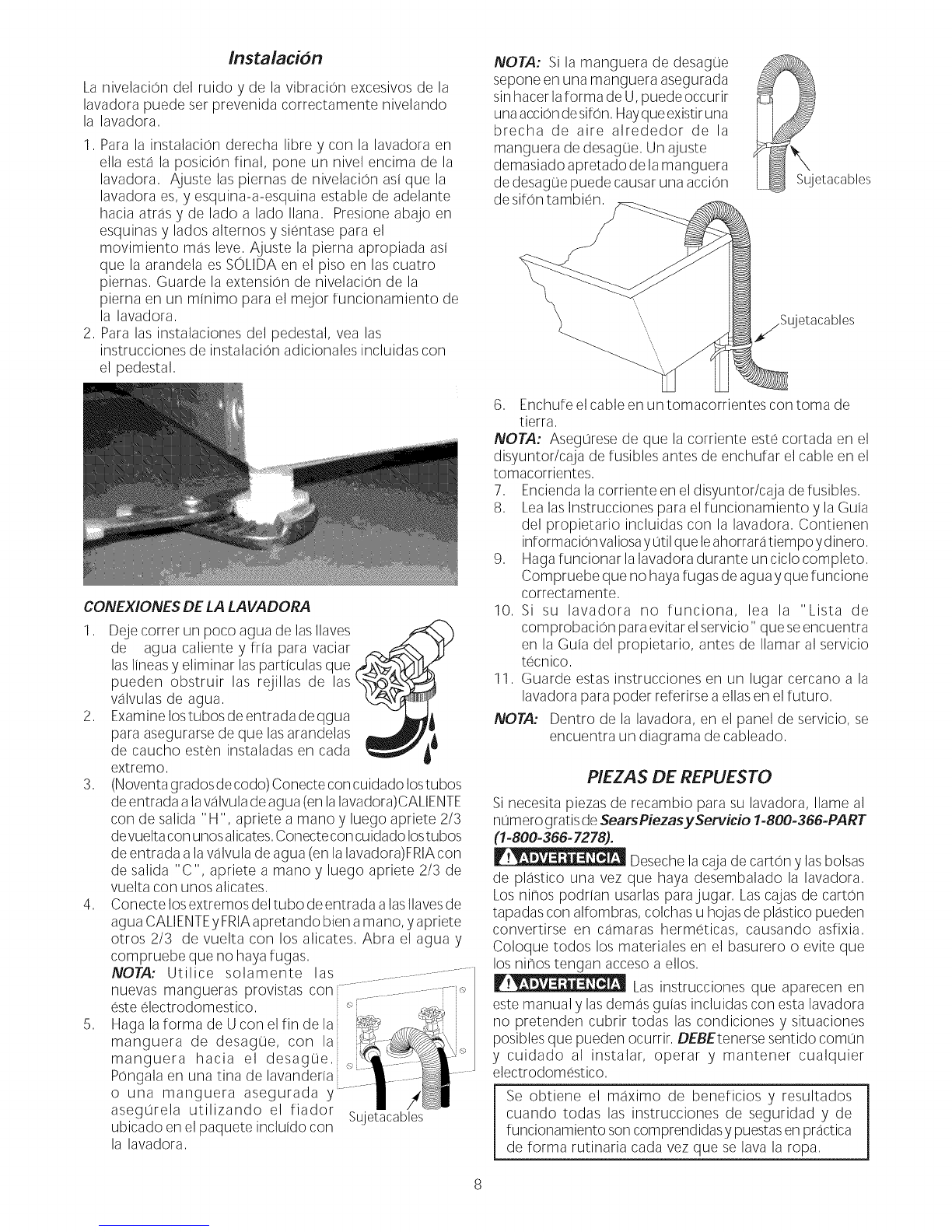

Instalaci6n
La nivelacion del ruido y de la vibracion excesivos de la
lavadora puede ser prevenida correctamente nivelando
la lavadora,
1, Para la instalacion derecha libre y con la lavadora en
ella esta la posicion final, pone un nivel encima de la
lavadora, Ajuste las piernas de nivelacion asi que la
lavadora es, y esquina-a-esquina estable de adelante
hacia arras y de lado a lado liana, Presione abajo en
esquinas y lados alternos y sientase para el
movimiento mas leve, Ajuste la pierna apropiada asi
que la arandela es SOLIDA en el piso en lascuatro
piernas, Guarde la extension de nivelacion de la
pierna en un minimo para el mejor funcionamiento de
la lavadora,
2, Para las instalaciones del pedestal, vea las
instrucciones de instalacion adicionales incluidas con
el pedestal,
NOTA: Si la manguera de desag@e
sepone en una manguera asegurada
sinhacerlaforma de U, puede occurir
unaaccionde sifon, Hayqueexistiruna
brecha de aire alrededor de la
manguera de desag@e,Un ajuste
demasiado apretado de la manguera
de desag@epuede causar una accion
desifOn tambien,
__uetacables
etacables
CONEXIONE$ DE LA LAVADORA
l,
,
,
,
,
Dejecotter un poco agua de lasIlaves
de agua caliente y fria para vaciar
lasIineas y eliminar lasparticulas que
pueden obstruir las rejillas de las
valvulas de agua,
Examine lostubos de entrada deqgua
para asegurarse de que lasarandelas
de caucho esten instaladas en cada A_
extremo, w
(Noventa gradosde codo)Conecte con cuidado lostubos
de entrada a lavalvulade agua (en lalavadora)CALIENTE
con de salida "H ", apriete a mano y luego apriete 2/3
devuelta con unosalicates,Conectecon cuidado Iostubos
de entrada a lavalvula de agua (en la lavadora)FRIAcon
de salida "C", apriete a mano y luego apriete 2/3 de
vuelta con unos alicates,
Conecte losextremos del tu bo de entrada alas Ilavesde
agua CALIENTEyFRIAapretando bien amano, yapriete
otros 2/3 de vuelta con los alicates, Abra el agua y
compruebe que no hayafugas,
NOTA: Utilice solamente las .........................................
nuevas mangueras provistas con-- _................::N:_i
este @ectrodomestico, ii or.... _ ,
Haga laforma de Ucon el fin dela
manguera de desag@e, con la:_
manguera hacia el desag@e, _
Pongala en una tina de lavanderia
ouna manguera asegurada y
aseg@rela utilizando el fiador Sujetacables
ubicado en el paquete incluido con
la lavadora,
6, Enchufe el cable en un tomacorrientes con toma de
tierra,
NOTA: Aseg@resede que la corriente este cortada en el
disyuntor/caja de fusibles antes de enchufar el cable en el
tomacorrientes,
7, Encienda la corriente en el disyuntor/caja de fusibles,
8, Lea lasInstrucciones para el funcionamiento y la Guia
del propietario incluidas con la lavadora, Contienen
informacion valiosay@tilque leahorrara tiempoydinero,
9, Hagafuncionar la lavadora durante un ciclo completo,
Compruebe que no hayafugas de agua yque funcione
correctamente,
10, Si su lavadora no funciona, lea la "Lista de
comprobacion para evitar elservicio" queseencuentra
en la Guia del propietario, antes de Ilamar al servicio
tecnico,
11, Guarde estas instrucciones en un lugar cercano a la
lavadora para poder referirse a eliasen el futuro,
NOTA: Dentro de la lavadora, en el panel de servicio, se
encuentra un diagrama de cableado,
PIEZAS DE REPUESTO
Si necesita piezas de recambio para su lavadora, Ilame al
n@merogratisde SearsPiezasyServido 1-800-366-PART
(1-800-366-7278). Desechela cajade carton y lasbolsas
de plastico una vez que haya desembalado la lavadora,
Losni_os podrian usarlas parajugar, Lascajas de carton
tapadas con alfombras, colchas u hojas de plastico pueden
convertirse en camaras hermeticas, causando asfixia,
Coloque todos los materiales en el basurero o evite que
los ninos tengan acceso a @los,
Las instrucciones que aparecen en
este manual y lasdemas guias incluidas con esta lavadora
no pretenden cubrir todas las condiciones y situaciones
posibles que pueden ocurrir, DEBEtenerse sentido com@n
y cuidado al instalar, operar y mantener cualquier
electrodomestico,
Se obtiene el maximo de beneficios y resultados
cuando todas las instrucciones de seguridad y de
funcionamiento son comprendidasy puestasen practica
de forma rutinaria cada vez que se lava la ropa,
