KEUCO Royal Lumos 14337 1713X3 User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions d'utilisation
Istruzioni per l'uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
Royal Lumos
313607_000/09.2023
14337 1713X3
14332 1713X3
14333 1713X3
14334 1713X3
14338 1713X3

2
DE
EN
ES

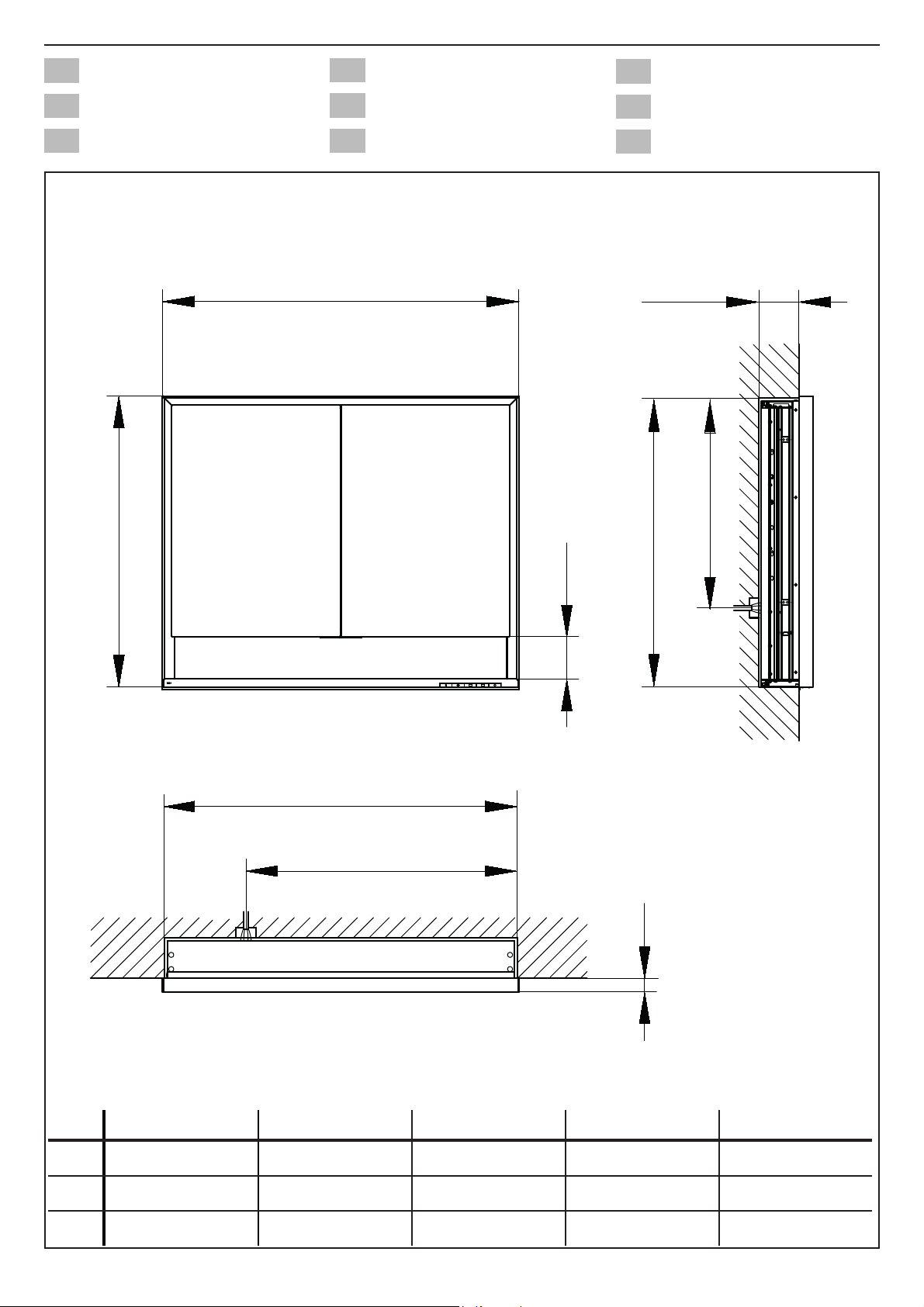

Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Cotes de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
35
>100
727-731
100-535
735
107
X2
X
100 - X1
14337 1713X3 14332 1713X3 14333 1713X3 14334 1713X3 14338 1713X3
X700 800 900 1000 1050
X1 600 700 800 900 950
X2 680 - 696 780 - 796 880 - 896 980 - 996 1030 - 1046

3

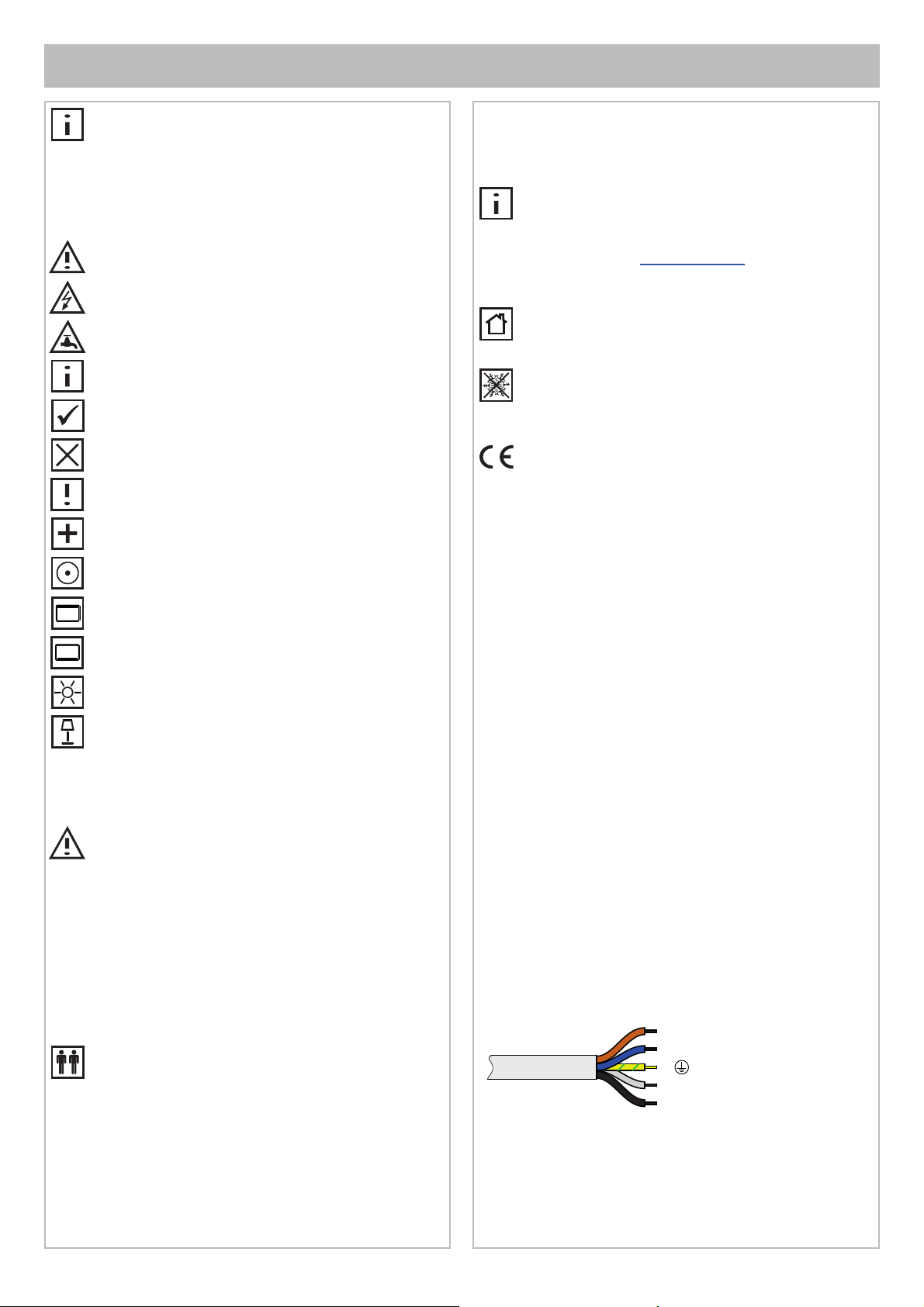

Wichtige Informationen, bitte unbedingt lesen! DE
Verwendungszweck
DALI-steuerbarer Spiegel mit dimmbarer Beleuchtung für
den Einsatz in Feuchträumen wie Badezimmer und WC.
Dieser Spiegel ist DALI-steuerbar und muss entspre-
chend angeschlossen werden. Weitere Informationen
sind dem Systemhandbuch zu entnehmen, welches
der DALI Stromversorgung (Best.-Nr.: 16899 000004)
beiliegt oder unter www.keuco.com heruntergeladen
werden kann.
Produkt ausschließlich zur Montage in Innenräumen
geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt die
Anforderungen der geltenden EU-Richtlinien. Die
Konformitätserklärung für dieses Produkt kann unter der
folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung: 220-240V AC 50/60Hz
– Max. Leistungsaufnahme:
Prod.-Nr.: Breite
Gewicht Licht
14337 1713X3: 700 mm 19,6 kg 48,5 W
14332 1713X3: 800 mm 21,9 kg 50,0 W
14333 1713X3: 900 mm 24,1 kg 51,9 W
14334 1713X3: 1000 mm 26,4 kg 53,4 W
14338 1713X3: 1050 mm 27,6 kg 54,1 W
– Schutzart: IP20
– Umgebungsbedingungen:
Temperatur 5° – 40° C
– Lichtfarbe 2700 – 6500 Kelvin
Einbaumaße, siehe Seite 2.
Installation, siehe ab Bild 1 auf Seite 21.
Anschluss, siehe Bild 3 auf Seite 21.
L
N
DA+
DA-
EUDXQ
EODX
JUQJHOE
JUDX
VFKZDU]
Diese Anleitung ist für den Installateur zur Montage sowie
für den Nutzer zur Bedienung und Wartung des Produk-
tes. Bitte nach der Installation an den Nutzer zur Verwah-
rung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder Sachschaden.
Achtung! Warnung vor Stromschlag.
Achtung! Warnung vor Wasserschaden.
Hinweis, Tipp oder Verweis
Korrekte Montage/Funktionsprüfung
Falsche Montage
Montagedetail beachten
Optional/Zubehör
Schalter Ein/Aus
Front- und Wand-Beleuchtung
Waschtisch-Beleuchtung
Lichtfarbe Tageslichtweiß (kaltweiß)
Lichtfarbe Warmweiß
Sicherheitsinformationen
– Die Elektroinstallation muss von einem Elektro-Fa-
chinstallateur gemäß IEC 60364-7-701/VDE 0100
Teil 701 vorgenommen werden! Nationale sowie örtli-
che Vorschriften müssen berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Span-
nungsversorgungskabels das Gerät nicht in Betrieb
nehmen, sondern vom Hersteller, dessen Kunden-
dienst oder einer gleichermaßen qualifizierten Person
ersetzen lassen.
– Es muss sichergestellt sein, dass die Wand das Ge-
wicht des Spiegels tragen kann.
Zur Vermeidung von Personen- und Sachschäden muss
die Montage von zwei Personen durchgeführt werden.

4

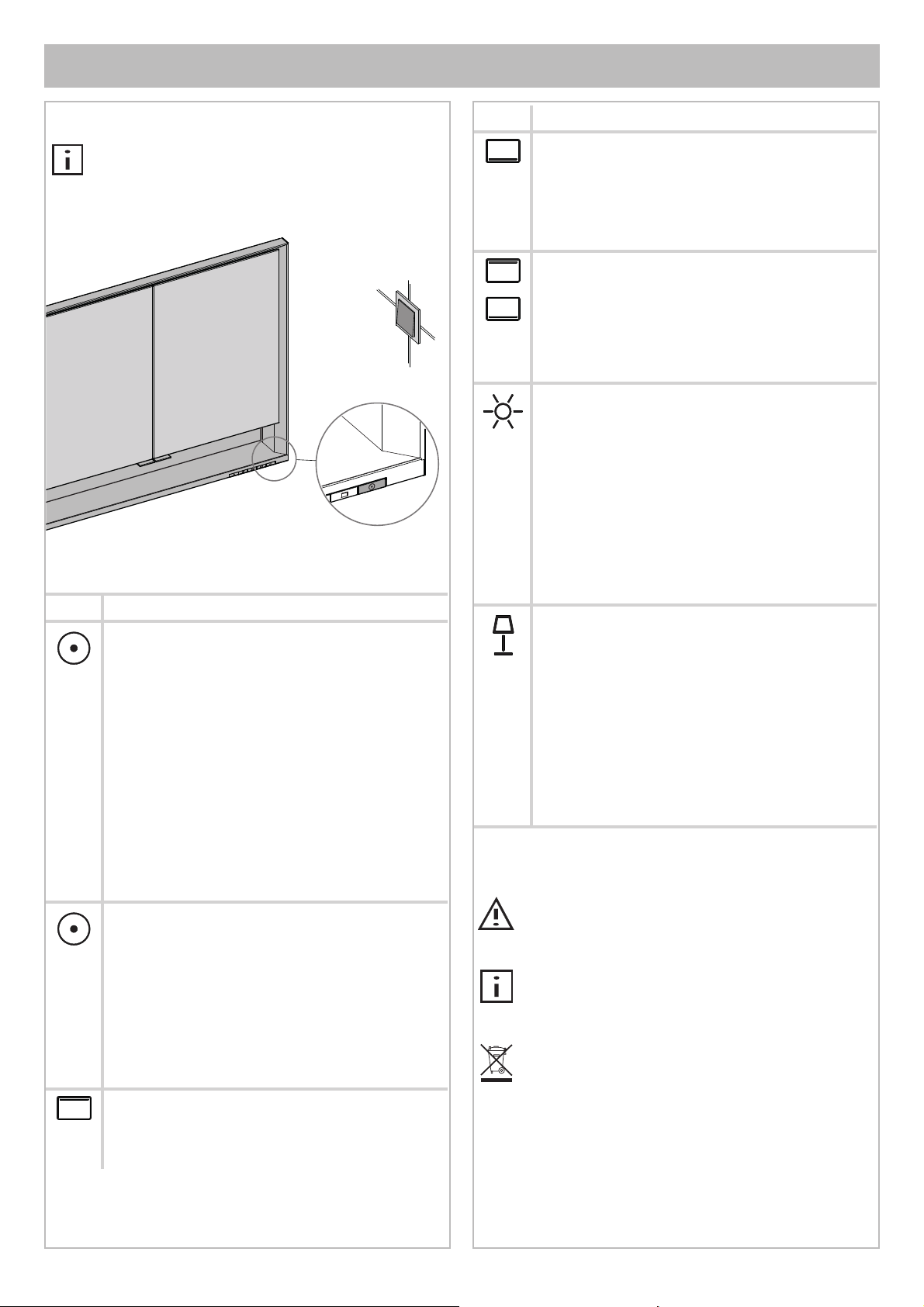

DE Wichtige Informationen, bitte unbedingt lesen!
Bedienung
Der Spiegel wird in das DALI-System eingebunden und
kann über einen externen Taster Bmit entsprechendem
Gruppencontroller oder die Taste am Spiegel Abetätigt
werden.
B
A
Tastenfunktionen
Taste Funktion
Licht Ein/Aus
• Taste antippen schaltet den Spiegelschrank mit
den ausgewählten Einstellungen ein. Die weiße
Leuchtdiode erlischt.
• Erneutes Antippen schaltet den Spiegelschrank
aus. Die weiße Leuchtdiode leuchtet.
• Die weiße Leuchtdiode kann deaktiviert werden.
– Spiegelschrank einschalten
– Taste für 10 Sekunden drücken und halten.
- Die Beleuchtung geht aus.
- Ein kurzer Lichtimpuls zeigt an, dass die weiße
Leuchtdiode deaktiviert wurde.
Zum Wiedereinschalten der weißen Leuchtdiode den
beschriebenen Vorgang wiederholen.
Front-, Wand und Waschtisch-Beleuchtung
parallel dimmen
• Taste bei eingeschaltetem Spiegelschrank und
eingeschalteter Front-, Wand und Waschtisch-Be-
leuchtung drücken und halten bis der gewünschte
Helligkeitswert oder der Endwert erreicht ist.
• Zuerst wird die Helligkeit angeglichen und
anschließend gleichmäßig geändert.
Die Einstellung wird gespeichert und beim nächsten
Einschalten wieder eingestellt.
Front- und Wand-Beleuchtung
• Taste bei eingeschaltetem Spiegelschrank antippen
schaltet die Front- und Wand-Beleuchtung ein.
• Erneutes Antippen schaltet das Licht aus.
Taste Funktion
Waschtisch-Beleuchtung
• Taste bei eingeschaltetem Spiegelschrank antippen
schaltet die Waschtisch-Beleuchtung ein.
• Erneutes Antippen schaltet das Licht aus.
Wenn beide Beleuchtungen ausgeschaltet werden
schaltet sich der Spiegelschrank aus.
Front-, Wand- und Waschtisch-Beleuchtung
dimmen
• Taste bei eingeschaltetem Spiegelschrank drücken
und halten bis der gewünschte Helligkeitswert oder
der Endwert erreicht ist.
Die Einstellung wird gespeichert und beim nächsten
Einschalten wieder eingestellt.
Lichtfarbe kälter stellen
• Taste Tageslichtweiß drücken und halten, die Licht-
farbe wird zu Kaltweiß übergeblendet.
• Taste bei Erreichen der gewünschten Lichtfarbe
loslassen.
Die Einstellung wird gespeichert und beim nächsten
Einschalten wieder eingestellt.
Lichtfarbe Tageslichtweiß (kaltweiß) einstellen
• Taste antippen, die Farbtemperatur wird auf 6500
Kelvin gestellt.
Lichtfarbe wärmer stellen
• Taste Warmweiß drücken und halten, die Lichtfarbe
wird zu Warmweiß übergeblendet.
• Taste bei Erreichen der gewünschten Lichtfarbe
loslassen.
Die Einstellung wird gespeichert und beim nächsten
Einschalten wieder eingestellt.
Lichtfarbe Warmweiß einstellen
• Taste antippen, die Farbtemperatur wird auf 2700
Kelvin gestellt.
Ersatzteile mit Bestellnummern, siehe Seite 27.
Das Leuchtmittel darf nur vom Hersteller, dessen
Kundendienst oder einer gleichermaßen qualifizierten
Person ersetzt werden.
Hinweise zur Gewährleistung und Pflege sind dem bei-
liegendem Pflege- und Garantiepass zu entnehmen.
Entsorgungshinweis! Geräte mit dieser
Kennzeichnung dürfen nicht über den Hausmüll
entsorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!

5

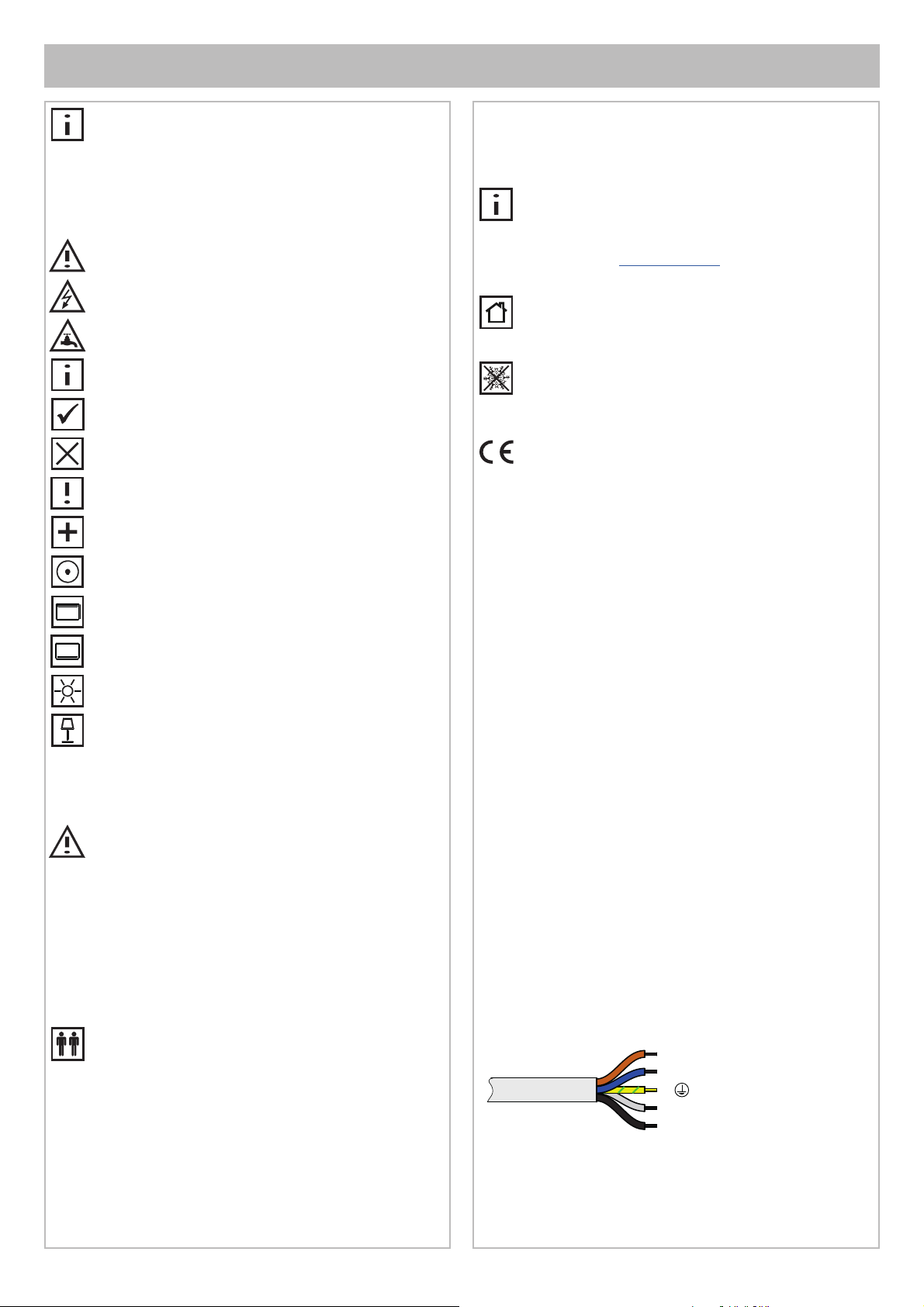

Important information, please make sure to read! EN
These instructions are designed for the installation engi-
neer to assemble the product and for the user to operate
and maintain it. After installation, please pass them on to
the user for safekeeping.
Symbols and their meaning
Caution! Warning of personal injury or material damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
Observe assembly details
Optional/accessories
Switch on/off
Front and wall lighting
Washbasin lighting
Light colour - daylight white (cool white)
Light colour warm white
Safety Information
– The electrical installations must be undertaken by a
specialist electrical installer in compliance with IEC
60364-7-701/VDE 0100 Part 701! National and local
regulations must be taken into consideration!
– Do not start the appliance if it or the power supply ca-
ble is damaged, but have it replaced by the manufac-
turer, its customer service or by an equally qualified
person.
– It must be ensured that the wall can support the
weight of the mirror cabinet.
To prevent personal injury or material damage the as-
sembly must be carried out by two persons.
Intended use
DALI-controllable mirror with dimmable lighting for use in
moist rooms, such as bathrooms and WCs.
This mirror is DALI-controllable and must be connected
up correspondingly. More information can be found
in the system manual which is included with the DALI
power supply (order No.: 16899 000004) or can be
downloaded at www.keuco.com.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Declaration of conformity! This product complies with
the requirements of the valid EU Guidelines. The dec-
laration of conformity for this product can be requested
from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical data
– Supply voltage: 220-240V AC 50/60Hz
– Max. power consumption:
Prod. No.: Width
Weight Light
14337 1713X3: 700 mm 19.6 kg 48,5 W
14332 1713X3: 800 mm 21.9 kg 50,0 W
14333 1713X3: 900 mm 24.1 kg 51,9 W
14334 1713X3: 1000 mm 26.4 kg 53,4 W
14338 1713X3: 1050 mm 27.6 kg 54,1 W
– Protection category: IP20
– Ambient conditions:
Temperature 5° – 40° C
– Luminous colour 2700 – 6500 Kelvin
Mounting dimensions, see page 2.
Installation, see figure 1 onwards on page 21.
Connection, refer to figure 3 on page 21.
L
N
DA+
DA-
EURZQ
EOXH
JUHHQ\HOORZ
JUD\
EODFN

6
EN Important information, please make sure to read!
Button Function
Washbasin lighting
• The washbasin lighting is switched on by pressing
the button when mirror cabinet is switched on.
• Pressing the button again switches the light off.
When both lightings are switched off, the mirror cabi-
net also switches off.
Dimming the front, wall and washbasin lighting
• Press the button when the mirror cabinet is
switched on and hold until the desired brightness or
the end value has been reached.
The setting is stored and reproduced when switched
on again.
Setting the light colour cooler
• Press and hold daylight white button and the light
colour fades to cool white.
• Release when the desired light colour has been
reached.
The setting is stored and reproduced when switched
on again.
Adjusting light colour - daylight white (cool white)
• Press button and the colour temperature sets to
6500 Kelvin.
Setting the light colour warmer
• Press and hold warm white button and the light
colour fades to warm white.
• Release when the desired light colour has been
reached.
The setting is stored and reproduced when switched
on again.
Adjusting light colour - warm white
• Press button and the colour temperature sets to
2700 Kelvin.
Replacement parts with order numbers, see page 27.
The light sources may only be replaced by the
manufacturer, its customer service or by an equally
qualified person.
For information about warranty and maintenance, see
the enclosed Care Instructions and Warranty Card .
Disposal information! Equipment with this labelling
must not be disposed of in household refuse, but must
be disposed of at a collection centre intended for this
purpose.
Operation
The mirror is to be integrated in the DALI system and
can be operated by an external button Bwith a suitable
group controller or the button on the mirror A.
B
A
Button functions
Button Function
Light on/off
• Pressing the button switches the mirror cabinet on
with the selected settings. The white LED goes off.
• Pressing the button again switches the mirror cabi-
net off. The white LED lights up.
• The white LED can be deactivated.
– Switch on the mirror cabinet.
– Press and hold the button for 10 seconds.
- The lighting goes off.
- A short light impulse indicates that the white
LED was deactivated.
To switch the white LED back on, repeat the de-
scribed procedure.
Dimming the front, wall and washbasin lighting in
parallel
• With the mirror cabinet switched on and the front,
wall and washbasin lights switched on, press and
hold the button until the desired brightness value or
the final value has been reached.
• First, the brightness is adjusted and then changed
evenly.
The setting is stored and reproduced when switched
on again.
Front and wall lighting
• The front and wall lighting is switched on by press-
ing the button when mirror cabinet is switched on.
• Pressing the button again switches the light off.

7
¡Información importante de lectura obligatoria! ES
Finalidad de uso
Espejo controlable con DALI con iluminación atenuable
para la aplicación en espacios húmedos como cuartos
de baño y WC.
Este espejo es controlable con DALI y se tiene que
conectar de manera correspondiente. En el manual del
sistema que se proporciona con el suministro eléctrico
DALI se pueden consultar informaciones adicionales
(N.º de pedido: 16899 000004) o se pueden descargar
en www.keuco.com.
¡Producto exclusivamente para el montaje en interiores!
¡Atención! Instalación exclusivamente en espacios sin
hielo.
¡Declaración de conformidad! Este producto cumple
los requisitos de las Directivas UE vigentes. La decla-
ración de conformidad para este producto se puede
solicitar en la siguiente dirección:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Datos técnicos
– Alimentación de tensión: 220-240V CA 50/60Hz
– Máx. Absorción de potencia:
Nº prod.: Anchura
Peso Luz
14337 1713X3: 700 mm 19,6 kg 48,5 W
14332 1713X3: 800 mm 21,9 kg 50,0 W
14333 1713X3: 900 mm 24,1 kg 51,9 W
14334 1713X3: 1000 mm 26,4 kg 53,4 W
14338 1713X3: 1050 mm 27,6 kg 54,1 W
– Tipo de protección: IP20
– Condiciones del entorno:
Temperatura 5° – 40° C
– Color de luz 2700 - 6500 Kelvin
Medidas de montaje, véase página 2.
Instalación, véase imagen 1 en la página 21.
Operación , véase imagen 3 en la página 21.
L
N
DA+
DA-
PDUUyQ
D]XO
YHUGHDPDULOOR
= gris
QHJUR
Este manual está destinado al instalador para el montaje,
así al usuario para el manejo y mantenimiento del pro-
ducto. Por favor, después de la instalación este manual
se debe entregar al usuario para que lo conserve.

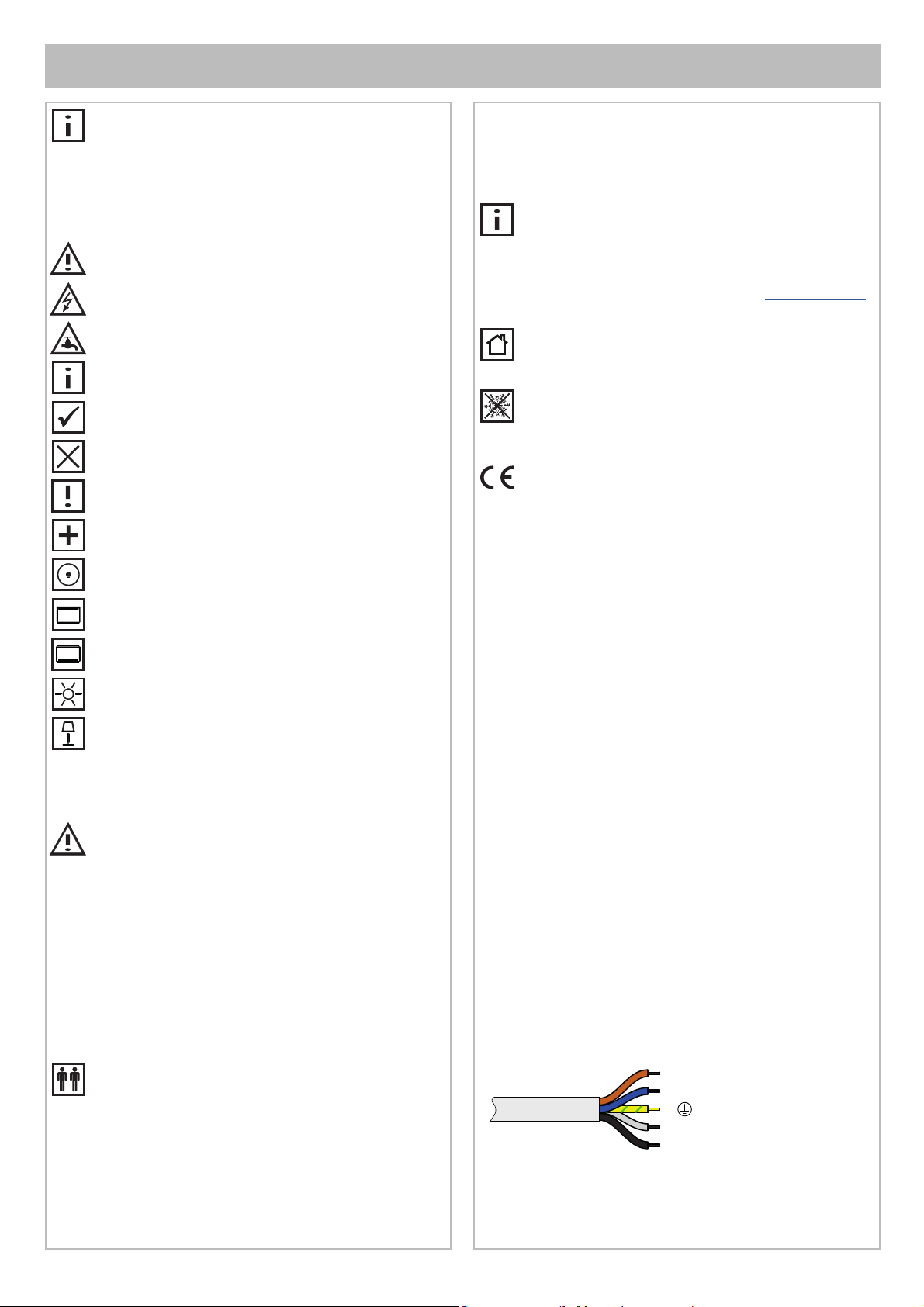

Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
¡Atención! Advertencia de descarga eléctrica.
¡Atención! Advertencia de daños a causa del agua.
Indicación, consejo o referencia
Montaje correcto/Comprobación de funcionamiento
Montaje erróneo
Observar el detalle de montaje
Opcional/Accesorios
Interruptor On/Off
Iluminación frontal y de pared
Iluminación del lavabo
Color de luz blanco luz diurna (blanco frío)
Color de luz blanco cálido
Informaciones de seguridad
– ¡La instalación eléctrica debe ser llevada a cabo por
un instalador técnico electricista conforme a IEC
60364-7-701/VDE 0100 Parte 701! ¡Se tienen que
considerar las normas nacionales y locales!
– En caso de deterioro del aparato o del cable de ali-
mentación de tensión, no poner en servicio el equipo,
sino que debe ser sustituido por el fabricante, su
servicio técnico o una persona cualificada del mismo
modo.
– Tiene que estar asegurado, que la pared puede so-
portar el peso del espejo.
Para evitar daños personales y materiales el montaje
tiene que ser llevado a cabo con dos personas.

8
ES ¡Información importante de lectura obligatoria!

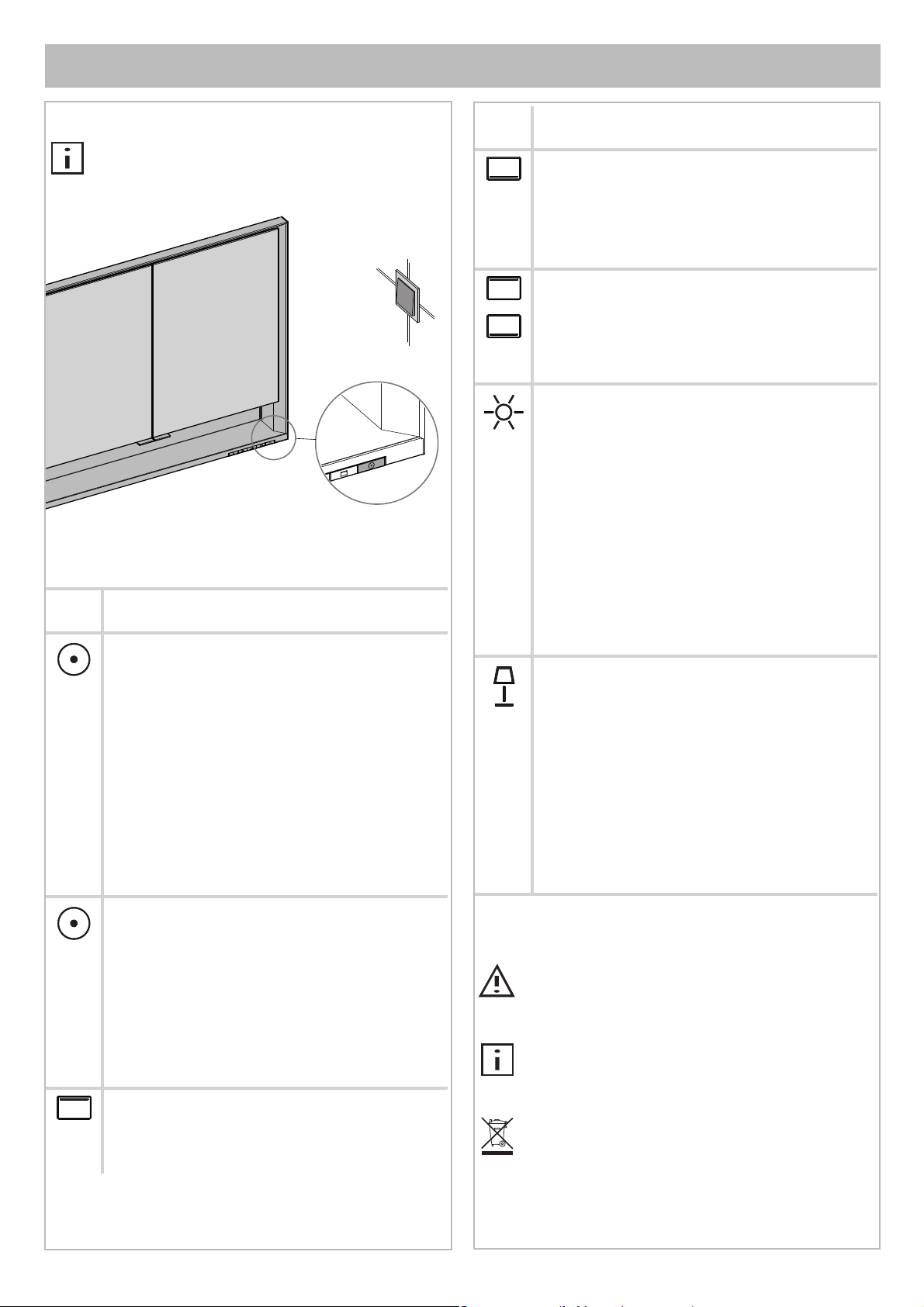

Manejo
El espejo se integra en el sistema DALI y se puede
accionar por medio de un pulsador externo Bcon el
controlador de grupo correspondiente o la tecla en el
espejo A.
B
A
Funciones de las teclas
Tecla Función
Luz On/Off
• La pulsación de la tecla conecta el espejo con los
ajustes seleccionados. El diodo luminoso blanco se
apaga.
• Una nueva pulsación desconecta el espejo. El
diodo luminoso blanco se ilumina.
• Se puede desactivar el diodo luminoso blanco.
– Conectar el espejo
– Pulse y mantenga pulsada la tecla durante 10
segundos.
- La iluminación se apaga.
- Un breve impulso luminoso indica que el diodo
luminoso blanco ha sido desactivado.
Para una nueva conexión del diodo luminoso blanco,
repita el proceso descrito.
Atenuando la iluminación en la parte superior e
inferior en paralelo
• Con el espejo encendido y las luces superior e
inferior encendidas, presione y mantenga presiona-
do el botón hasta que se alcance el valor de brillo
deseado o el valor final.
• En primer lugar, se ajusta el brillo y luego cambió
de manera uniforme.
El ajuste se guarda y se ajusta en la próxima
conexión.
Iluminación frontal y de pared
• La pulsación de la tecla con el espejo conectado
conecta la iluminación frontal y de pared.
• Una nueva pulsación desconecta la luz.
Tecla Función
Iluminación del lavabo
• La pulsación de la tecla con el espejo conectado
conecta la iluminación del lavabo.
• Una nueva pulsación desconecta la luz.
Cuando se desconectan ambas iluminaciones, el
espejo se desconecta.
Atenuar la iluminación frontal, de pared y del
lavabo
• Pulse la tecla con el espejo conectado y manténga-
la pulsada hasta que se haya alcanzado el valor de
luminosidad deseado o el valor final.
El ajuste se guarda y se ajusta en la próxima
conexión.
Ajustar el color de luz más frío
• Pulse y mantenga pulsada la tecla de luz diurna
blanca, el color de luz pasa a blanco frío.
• Suelte la tecla al alcanzar el color de luz deseado.
El ajuste se guarda y se ajusta en la próxima
conexión.
Ajustar el color de luz blanco luz diurna (blanco
frío)
• Pulse la tecla, la temperatura de la luz se ajusta a
6500 Kelvin.
Ajustar el color de luz más cálido
• Pulse y mantenga pulsada la tecla de luz blanca
cálida, el color de luz pasa a blanco cálido.
• Suelte la tecla al alcanzar el color de luz deseado.
El ajuste se guarda y se ajusta en la próxima
conexión.
Ajustar el color de luz blanco cálido
• Pulse la tecla, la temperatura de la luz se ajusta a
2700 Kelvin.
Piezas de recambio con números de pedido, véase
página 27.
El medio luminoso debe ser sustituido exclusivamente
por el fabricante, su servicio técnico o una persona
cualificada del mismo modo.
La información sobre la garantía y el cuidado se puede
encontrar en el manual de mantenimiento y de ga-
rantía adjunto.
¡Indicación de eliminación! ¡Los aparatos con esta
identificación no deben eliminarse junto con la basura
doméstica, sino que tienen que entregarse en un punto
de recogida previsto para tal efecto!

9
Informations importantes, à lire impérativement ! FR
Domaine d'utilisation
Armoire de toilette être commandé par DALI, avec éc-
lairage à intensité variable, pour une utilisation dans des
pièces humides telles que les salles de bains et les WC.
Ce miroir peut être commandé par DALI et il doit être
raccordé en conséquence. Vous trouverez d’autres
informations dans le manuel système, qui est joint à
l’alimentation électrique DALI (réf. de commande :
16899 000004) ou qui peut être téléchargé à l’adresse
www.keuco.com.
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des pièces à
l'abri du gel.
Déclaration de conformité ! Ce produit satisfait aux
exigences des directives UE en vigueur. La déclaration
de conformité relative à ce produit peut être demandée
à l'adresse suivante :
KEUCO GmbH & Co. KG, Oesestraße 36, D-58675 Hemer.
Caractéristiques techniques
– Alimentation en tension : 220-240V AC 50/60Hz
– Puissance absorbée max. :
Réf. produit : Largeur
Poids Lampe
14337 1713X3: 700 mm 19,6 kg 48,5 W
14332 1713X3: 800 mm 21,9 kg 50,0 W
14333 1713X3: 900 mm 24,1 kg 51,9 W
14334 1713X3: 1000 mm 26,4 kg 53,4 W
14338 1713X3: 1050 mm 27,6 kg 54,1 W
– Indice de protection : IP20
– Conditions ambiantes :
Température 5° – 40° C
– Couleur de la lumière 2 700 – 6 500 Kelvin
Côtes d'encombrement, voir page 2.
Installation, voir à partir de la figure 1, à la page 21.
Raccordement, voir figure 3 à la page 21.
L
N
DA+
DA-
EUXQ
EOHX
YHUWMDXQH
= gris
QRLU
Ces instructions sont destinées à l'installateur, pour effec-
tuer le montage, et à l'utilisateur, pour utiliser le produit et
procéder à sa maintenance. Après l'installation, veuillez re-
mettre ces instructions à l'utilisateur pour qu'il les conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Attention ! Mise en garde contre les chocs électriques.
Attention ! Mise en garde contre les endommagements
par l'eau.
Remarque, conseil ou renvoi
Montage correct/contrôle fonctionnel
Montage incorrect
Respecter le détail de montage
Option/accessoires
Interrupteur marche/
arrêt
Éclairage frontal et mural
Éclairage de la vasque
Couleur de la lumière blanc lumière du jour (blanc froid)
Couleur de la lumière blanc chaud
Informations en matière de sécurité
– L'installation électrique doit être effectuée par un
installateur spécialisé en électricité, conformément
à l’IEC 60364-7-701/VDE 0100 partie 701 ! Les
prescriptions nationales et les prescriptions locales
doivent être prises en compte !
– En cas d'endommagement de l'appareil ou du câble
d'alimentation en tension, ne pas mettre l'appareil
en service mais le faire remplacer par le fabricant,
son service clients ou une personne ayant la même
qualification.
– Il convient de s'assurer que le mur peut supporter le
poids du miroir.
Pour éviter les les dégâts de personnes et les dégâts
matériels, le montage doit être effectué par deux per-
sonnes.

10
FR Informations importantes, à lire impérativement !
Opération
Le miroir s’intègre au système DALI et peut être
actionné via un bouton externe Bavec contrôleur de
groupe correspondant, ou bien via le bouton Adu
miroir.
B
A
Fonctions des touches
Touche Fonction
Lumière Marche/Arrêt
• Un appui sur la touche permet de mettre le miroir
en marche, dans les réglages sélectionnés. La
diode électroluminescente blanche s'éteint.
• Un nouvel appui arrête le miroir. La diode électrolu-
minescente blanche s'éclaire.
• La diode électroluminescente blanche peut être
désactivée.
– Mise en marche du miroir
– Appuyer sur la touche et maintenir l'appui pendant
10 secondes.
- L'éclairage s'éteint.
- Une brève impulsion de lumière indique que la
diode électroluminescente blanche a été désacti-
vée.
Pour réactiver la diode électroluminescente blanche,
refaire le processus décrit.
Assombrir l'éclairage en haut et en bas en
parallèle
• Le miroir étant allumé et les éclairages supérieur et
inférieur allumés, appuyez sur le bouton et mainte-
nez-le enfoncé jusqu'à ce que la valeur de lumino-
sité souhaitée ou la valeur finale soit atteinte.
• Tout d'abord, la luminosité est ajustée et puis
changé uniformément.
Le réglage est enregistré et il sera le même lors de la
prochaine mise en marche.
Éclairage frontal et mural
• Le fait d'appuyer sur la touche, le miroir étant en
marche, a pour effet de mettre en marche l'éclairage
frontal et mural.
• Un nouvel appui arrête la lumière.
Touche Fonction
Éclairage de la vasque
• Le fait d'appuyer sur la touche, le miroir étant en
marche, a pour effet de mettre en marche l'éclai-
rage de la vasque.
• Un nouvel appui arrête la lumière.
Lorsque les deux éclairages sont arrêtés, le miroir
s'arrête.
Variation de l'éclairage frontal, mural et de la
vasque
• Appuyer sur la touche, le miroir étant en marche,
et maintenir l'appui jusqu'à ce que la valeur de
luminosité souhaitée ou la valeur finale soit atteinte.
Le réglage est enregistré et il sera le même lors de la
prochaine mise en marche.
Réglage d'une couleur de lumière plus froide
• Appuyer sur la touche blanc lumière du jour et
maintenir l'appui, la couleur de la lumière se super-
pose au blanc froid.
• Relâcher la touche lorsque la couleur de lumière
souhaitée est atteinte.
Le réglage est enregistré et il sera le même lors de la
prochaine mise en marche.
Réglage de la couleur de la lumière blanc lumière
du jour (blanc froid)
• Appuyer sur la touche, la température de couleur
se règle sur 6 500 Kelvin.
Réglage d'une couleur de la lumière plus chaude
• Appuyer sur la touche blanc chaud et maintenir
l'appui, la couleur de la lumière se superpose au
blanc chaud.
• Relâcher la touche lorsque la couleur de lumière
souhaitée est atteinte.
Le réglage est enregistré et il sera le même lors de la
prochaine mise en marche.
Réglage de la couleur de lumière blanc chaud
• Appuyer sur la touche, la température de couleur
se règle sur 2700 Kelvin.
Pièces de rechange avec numéros de commande, voir
page 27.
La lampe ne doit être remplacée que par le fabricant,
son service clients ou une personne ayant la même
qualification.
Les consignes relatives à la garantie et à l'entretien
figurent sur la instructions d’entretien et carte de
garantie jointe.
Consigne de destruction ! Les appareils portant cette
identification ne doivent pas être déposés dans les
ordures ménagères mais remis à un point de collecte
prévu à ces fins !

11
Informazioni importanti! Assicurarsi di leggerle! IT
Scopo d’uso
Specchio controllabile con DALI e dotato di illuminazione
dimmerabile perl’impiego in ambienti umidi come bagno
e WC.
Questo specchio può essere controllato con DALI e
deve essere collegato di conseguenza. Ulteriori infor-
mazioni sono reperibili nel manuale del sistema, allega-
to all’alimentazione di corrente DALI (n. ordine: 16899
000004) o scaricabile dal sito www.keuco.com.
Prodotto adatto esclusivamente per il montaggio in
ambienti interni!
Attenzione! Installazione solo in ambienti in assenza di
gelo.
Dichiarazione di conformità Il prodotto soddisfa i
requisiti delle direttive UE in vigore. La dichiarazione di
conformità per questo prodotto può essere richiesta al
seguente indirizzo:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Dati tecnici
– Alimentazione di tensione: 220-240V CA 50/60Hz
– Potenza assorbita max.:
Cod. art.: Larghezza
Peso Luce
14337 1713X3: 700 mm 19,6 kg 48,5 W
14332 1713X3: 800 mm 21,9 kg 50,0 W
14333 1713X3: 900 mm 24,1 kg 51,9 W
14334 1713X3: 1000 mm 26,4 kg 53,4 W
14338 1713X3: 1050 mm 27,6 kg 54,1 W
– Classe di protezione: IP20
– Condizioni ambientali:
Temperatura 5° – 40°C
– Colore della luce 2700 – 6500 kelvin
Dimensioni di montaggio, vedi pagine 2.
Installazione, vedi dalla figura 1 a pagina 21.
Collegamento, vedi figura 3 a pagina 21.
L
N
DA+
DA-
PDUURQH
EOX
YHUGHJLDOOR
JULJLR
QHUR
Il presente manuale è indirizzato agli installatori per il
montaggio nonché agli utilizzatori per l’uso e la manu-
tenzione del prodotto. Consegnarlo all’utilizzatore dopo
l’installazione affinché lo custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Attenzione! Pericolo di folgorazione.
Attenzione! Pericolo di danni causati dall’acqua.
Avvertenza, consiglio o rimando
Montaggio corretto/verifica del funzionamento
Montaggio errato
Prestare attenzione al dettaglio di montaggio
Opzionale/accessorio
Interruttore on/off
Illuminazione frontale e della parete
Illuminazione per lavabo
Colore della luce: bianco luce diurna (bianco freddo)
Colore della luce bianco caldo
Informazioni di sicurezza
– L’impianto elettrico può essere installato solo da un
tecnico specializzato conformemente a IEC 60364-7-
701/VDE 0100 Parte 701! Vanno osservate le norme
nazionali e locali!
– In caso di danneggiamento all’apparecchio o al cavo
di alimentazione elettrica, non mettere l’apparecchio
fuori servizio ma farlo sostituire dal costruttore, dal
relativo servizio di assistenza alla clientela o da per-
sonale parimenti qualificato.
– Deve essere garantito che la parete possa supportare
il peso dello specchio.
Al fine di evitare lesioni e danni materiali il montaggio
deve essere eseguito da due persone.

12
IT Informazioni importanti! Assicurarsi di leggerle!
Comando
Le miroir s’intègre au système DALI et peut être
actionné via un bouton externe Bavec contrôleur de
groupe correspondant, ou bien via le bouton Adu
miroir.
B
A
Funzioni dei tasti
Tasto Funzione
Luce on/off
• Premendo il tasto si accende lo specchio con le
impostazioni selezionate. Il diodo luminoso bianco
si spegne.
• Premendo nuovamente lo specchio si spegne. Il
diodo luminoso bianco si accende.
• Il diodo luminoso bianco può essere disattivato.
– Accensione dello specchio
– Tenere premuto il tasto per 10 secondi.
- L’illuminazione si spegne.
- Un breve impulso luminoso indica che il diodo
luminoso bianco è stato disattivato.
Per la riaccensione del diodo luminoso bianco
ripetere la procedura descritta.
Regolazione dell'illuminazione nella parte
superiore o inferiore
• Con lo specchio acceso e le luci superiore e inferi-
ore accese, premere e tenere premuto il pulsante
fino a raggiungere il valore di luminosità desiderato
o il valore finale.
• Innanzitutto, la luminosità è regolata e poi cambiato
in modo uniforme.
L’impostazione viene salvata e regolata di nuovo all’ac-
censione successiva.
Illuminazione frontale e della parete
• Premendo il tasto con specchio acceso si accende
l’illuminazione frontale e della parete.
• Premendo nuovamente la luce si spegne.
Tasto Funzione
Illuminazione per lavabo
• Premendo il tasto con specchio acceso si accende
l’illuminazione per lavabo.
• Premendo nuovamente la luce si spegne.
Se entrambe le illuminazioni vengono spente, lo
specchio si spegne.
Dimmerazione dell’illuminazione frontale, della
parete e del lavabo
• Tenere premuto il tasto con specchio acceso finché
non viene raggiunto il valore di luminosità desidera-
to o il valore finale.
L’impostazione viene salvata e regolata di nuovo all’ac-
censione successiva.
Raffreddamento del colore della luce
• Tenere premuto il tasto del bianco luce diurna; il
colore della luce diventa bianco freddo.
• Rilasciare il tasto al raggiungimento del colore della
luce desiderato.
L’impostazione viene salvata e regolata di nuovo
all’accensione successiva.
Regolazione del colore bianco luce diurna (bianco
freddo)
• Premere il tasto: la temperatura del colore viene
impostata su 6500 kelvin.
Riscaldamento del colore della luce
• Tenere premuto il tasto del bianco caldo; il colore
della luce diventa bianco caldo.
• Rilasciare il tasto al raggiungimento del colore della
luce desiderato.
L’impostazione viene salvata e regolata di nuovo
all’accensione successiva.
Regolazione del colore della luce bianco caldo
• Premere il tasto: la temperatura del colore viene
impostata su 2700 kelvin.
Ricambi con numero d’ordine, vedi pagina 27.
La lampadina può essere sostituita solo dal costruttore,
dal relativo servizio di assistenza alla clientela o da
personale parimenti qualificato.
Indicazioni relative alla garanzia e al trattamento vanno
desunte dalle istruzioni di manutenzione e certificato
di garanzia.
Istruzioni per lo smaltimento Gli apparecchi che
recano questo contrassegno non devono essere
smaltiti assieme ai rifiuti domestici, ma devono essere
conferiti a un centro di raccolta a tal fine previsto.

13
Belangrijke informatie, a.u.b. goed lezen! NL
Beoogd gebruik
DALI-bestuurbare spiegel met dimbare verlichting voor
gebruik in vochtige ruimtes, zoals badkamers en toilet-
ten.
Deze spiegel is DALI-bestuurbaar en moet dienover-
eenkomstig worden aangesloten. Meer informatie
is te vinden in de systeemhandleiding die met de
DALI-stroomvoorziening (bestelnr.: 16899 000004)
meegeleverd is of die via www.keuco.com gedownload
kan worden.
Het product is uitsluitend voor montage in
binnenruimten geschikt!
Opgepast! Installatie alleen in vorstvrije ruimten.
Conformiteitsverklaring! Dit product voldoet aan de
eisen van de geldende EU-richtlijnen. De conformiteits-
verklaring van dit product kan op het volgende adres
worden aangevraagd:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische gegevens
– Voeding: 220-240V AC 50/60Hz
– Max. Stroomverbruik:
Prod.-Nr.: Breedte
Gewicht Licht
14337 1713X3: 700 mm 19,6 kg 48,5 W
14332 1713X3: 800 mm 21,9 kg 50,0 W
14333 1713X3: 900 mm 24,1 kg 51,9 W
14334 1713X3: 1000 mm 26,4 kg 53,4 W
14338 1713X3: 1050 mm 27,6 kg 54,1 W
– Beschermigsgraad: IP20
– Omgevingsomstandigheden:
Temperatuur 5° – 40° C
– Lichtkleur 2700 – 6500 Kelvin
Inbouwafmetingen, zie pagina 2.
Installatie, zie vanaf afbeelding 1 op pagina 21.
Aansluiting, zie afbeelding 3 op pagina 21.
L
N
DA+
DA-
EUXLQ
EODXZ
JURHQJHHO
= grijs
]ZDUW
Deze handleiding is zowel voor de installatiemonteur , als
voor de gebruiker voor de bediening en het onderhoud
van het product bedoeld. Geef de handleiding na de
installatie aan de gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Waarschuwing voor lichamelijke en
materiële schade.
Opgepast! Waarschuwing voor elektrische schokken.
Opgepast! Waarschuwing voor waterschade.
Aanwijzing, tip of verwijzing
Controle van correcte montage/werking
Verkeerde montage
Montagedetail respecteren
Optioneel/accessoire
Schakel aan/uit
Voor- en wandverlichting
Wastafelverlichting
Lichtkleur daglichtwit (koudwit)
Lichtkleur warmwit
Veiligheidsinformatie
– De elektrische installatie moet worden uitgevoerd
door een vakbekwaam elektricien conform IEC
60364-7-701/VD 0100 deel 701! Nationale en ook
lokale voorschriften moeten worden gerespecteerd!
– Bij beschadiging van het toestel of aan de stroomka-
bels het toestel niet in gebruik nemen, maar door de
fabrikant, zijn klantenservice of een een persoon die
in gelijke mate gekwalificeerd is, laten vervangen.
– Er moet worden gecontroleerd of de wand het ge-
wicht van de spiegel kan dragen.
Om schade aan personen of zaken te vermijden moet
de montage door twee personen worden uitgevoerd.

14
NL Belangrijke informatie, a.u.b. goed lezen!
Bediening
Lo specchio è integrato nel sistema DALI e può essere
attivato tramite un pulsante esterno Bcon l'apposito
controller di gruppo o il pulsante sullo specchio A.
B
A
Knopfuncties
Knop Functie
Licht aan/uit
• De knop aanraken, schakelt de spiegel in met de
gewenste instellingen. De witte lichtdiode licht op.
• Opnieuw aanraken schakelt de spiegel uit. De witte
lichtdiode licht op.
• De witte lichtdiode kan gedeactiveerd worden.
– Spiegel inschakelen
– Knop gedurende 10 seconden ingedrukt houden.
- De verlichting gaat uit.
- Een korte lichtpuls geeft aan dat de witte licht-
diode gedeactiveerd werd.
Om de witte lichtdiode opnieuw in te schakelen het
beschreven proces herhalen.
Dimensionering van de verlichting aan de boven-
en onderkant parallel
• Met de spiegel ingeschakeld en de boven- en
onderverlichting ingeschakeld, houdt u de knop
ingedrukt totdat de gewenste helderheidswaarde of
de eindwaarde is bereikt.
• Eerst wordt de helderheid aangepast en gelijkmatig
veranderd.
De instelling wordt opgeslagen en de bij de volgende
inschakeling opnieuw ingesteld.
Voor- en wandverlichting
• Het aanraken van de knop bij een ingeschakelde
spiegel schakelt de voor- en wandverlichting aan.
• Opnieuw aanraken schakelt het licht uit.
Wastafelverlichting
• Het aanraken van de knop bij een ingeschakelde
spiegel schakelt de wastafelverlichting aan.
• Opnieuw aanraken schakelt het licht uit.
Wanneer beide verlichtingen uitgeschakeld worden,
schakelt de spiegel uit.
Knop Functie
Voor-, wand- en wastafelverlichting dimmen
• De knop bij ingeschakelde spiegel ingedrukt hou-
den tot de gewenste helderheid of de eindwaarde
wordt bereikt.
De instelling wordt opgeslagen en de bij de volgende
inschakeling opnieuw ingesteld.
Lichtkleur kouder instellen
• De knop daglichtwit ingedrukt houden en de licht-
kleur wordt naar koudwit overgeschakeld.
• De knop bij het bereiken van de gewensten licht-
kleur loslaten.
De instelling wordt opgeslagen en de bij de volgende
inschakeling opnieuw ingesteld.
Lichtkleur daglichtwit (koudwit) instellen
• De knop aanraken en de kleurtemperatuur wordt op
6500 Kelvin ingesteld.
Lichtkleur warmer instellen
• De knop warmwit ingedrukt houden en de lichtkleur
wordt naar warmwit overgeschakeld.
• De knop bij het bereiken van de gewensten licht-
kleur loslaten.
De instelling wordt opgeslagen en de bij de volgende
inschakeling opnieuw ingesteld.
Lichtkleur warmwit instellen
• De knop aanraken en de kleurtemperatuur wordt op
2700 Kelvin ingesteld.
Wisselstukken met bestelnummers, zie pagina 27.
De verlichting mag alleen door de fabrikant, zijn
klantenservice of een persoon met een gelijkwaardige
kwalificatie worden vervangen.
Instructies voor de waarborg en het onderhoud vindt u
in de meegeleverde aanwijzigen voor het onderhoud
en garantiebewijs.
Instructies voor afvalverwijdering! Toestellen met
deze markering mogen niet bij het gewoon huisvuil
geplaatst worden, maar moeten op de gepaste wijze
worden gerecycled!

15
Důležité informace, prosíme, bezpodmínečněsi je přečtěte! CS
Účel použití
Zrcadlo, které lze ovládat pomocí systému DALI, se stmí-
vatelným osvětlením pro použití ve vlhkých místnostech,
jako je koupelna a WC.
Toto zrcadlo lze ovládat pomocí DALI a je potřeba ho
zapojit odpovídajícím způsobem. Další informace naj-
dete v příručce systému, která je přiložena k napájení
DALI (č. obj.: 16899 000004) nebo je ke stažení na
www.keuco.com.
Výrobek je vhodný výhradněk montáži ve vnitřních
prostorách!
Pozor! Instalace v prostorách, které nepromrzají.
Prohlášení o shodě! Tento produkt splňuje požadavky
platných směrnic EU. Prohlášení o shoděpro tento
produkt si lze vyžádat na následující adrese:
KEUCO GmbH & Co. KG, Oesestraße 36,
58675 Hemer, Německo.
Technické údaje
– Napájení: 220-240V AC 50/60Hz
– Max. příkon:
Č. produktu: Šířka
Hmotnost Světlo
14337 1713X3: 700 mm 19,6 kg 48,5 W
14332 1713X3: 800 mm 21,9 kg 50,0 W
14333 1713X3: 900 mm 24,1 kg 51,9 W
14334 1713X3: 1000 mm 26,4 kg 53,4 W
14338 1713X3: 1050 mm 27,6 kg 54,1 W
– Krytí: IP 20
– Okolní podmínky:
Teplota 5–40 °C
– Barva světla 2 700–6 500 kelvinů
Montážní rozměry viz straně2.
Instalace viz obr. 1 na straně21.
Připojení, viz obrázek 3 na straně21.
L
N
DA+
DA-
KQČGi
PRGUi
]HOHQiåOXWi
= šedá
þHUQi
Tento návod slouží instalatérům při montáži a uživate-
lům při obsluze a údržběproduktu. Po nainstalování ho
předejte uživateli, aby si ho mohl uschovat.
Symboly a jejich význam
Pozor! Výstraha před zraněním a materiálními škodami.
Pozor! Výstraha před úrazem elektrickým proudem.
Pozor! Výstraha před poškozením vodou.
Upozornění, tip nebo odkaz
Správná montáž / kontrola funkčnosti
Nesprávná montáž
Při montáži dbejte na tento detail
Volitelná výbava / příslušenství
Vypínačzapnuto /
vypnuto
Osvětlení čelní strany a stěny
Osvětlení mycího pultu
Barva světla: bílé denní světlo (studená bílá)
Barva světla: teplá bílá
Informace o bezpečnosti
– Elektrickou instalaci musí provést odborný elektrikář
kvalifikovaný podle IEC 60364-7-701/VDE 0100
části 701! Musí být dodrženy národní a místní před-
pisy!
–Vpřípaděpoškození přístroje nebo napájecího kabe-
lu neuvádějte přístroj do chodu, ale nechte jej vyměnit
výrobcem, jeho zákaznickým servisem nebo osobou
s rovnocennou kvalifikací.
– Je nutné zajistit, aby stěna unesla hmotnost zrcadlo-
vé skříně.
Aby se zabránilo zraněním a materiálním škodám, musí
montáž provádět dvěosoby.

16
CS Důležité informace, prosíme, bezpodmínečněsi je přečtěte!
Obsluha
Zrcadlo se zapojí do systému DALI a lze ho zapínat
externím tlačítkem Bpomocí odpovídajícího regulátoru
skupiny, nebo tlačítkem na zrcadle A.
B
A
Funkce tlačítek
Tlačít-
ko
Funkce
Světlo Zap./Vyp.
• Klepnutím na tlačítko zapnete zrcadlovou skříň
s vybraným nastavením. Bílá světelná dioda
zhasne.
• Opětovným klepnutím zrcadlovou skříňvypnete.
Bílá světelná dioda svítí.
• Bílá světelná dioda může být deaktivována.
– Zapnutí zrcadlové skříně
– Stiskněte a podržte tlačítko po dobu 10 sekund.
- Osvětlení zhasne.
- Krátký světelný impulz indikuje, že bílá světelná
dioda byla deaktivována.
Pro opětovné zapnutí bílé světelné diody opakujte
popsaný postup.
Stmívání osvětlení v horní a dolní části paralelně
• Se zapnutým zrcátkem a zapnutým horním a
dolním světlem stiskněte a podržte tlačítko, dokud
nedosáhnete poža+dované hodnoty jasu nebo
konečné hodnoty.
• Nejprve se nastaví jas a pak se rovnoměrnězmění.
Nastavení se uloží a při příštím zapnutí se samo
opět nastaví.
Osvětlení čelní strany a stěny
• Pokud je zrcadlová skříňzapnutá, osvětlení čelní
strany a stěny zapnete klepnutím na toto tlačítko.
• Opětovným klepnutím světlo vypnete.
Osvětlení mycího pultu
• Pokud je zrcadlová skříňzapnutá, osvětlení mycího
pultu zapnete klepnutím na toto tlačítko.
• Opětovným klepnutím světlo vypnete.
Jakmile se vypnou oběosvětlení, zrcadlová skříňse
vypne.
Tlačít-
ko
Funkce
Stmívání osvětlení čelní strany, stěny a mycího
pultu
• Pokud je zrcadlová skříňzapnutá, stiskněte tlačítko
a podržte jej, dokud není dosaženo požadované
hodnoty jasu nebo konečné hodnoty.
Nastavení se uloží a při příštím zapnutí se samo
opět nastaví.
Nastavení studenější barvy světla
• Stiskněte tlačítko denního bílého světla a podržte
jej, barva světla se postupnězmění na studenou
bílou.
• Tlačítko pusťte při dosažení požadované barvy
světla.
Nastavení se uloží a při příštím zapnutí se samo
opět nastaví.
Nastavení barvy světla na bílé denní světlo (stu-
dená bílá)
• Klepněte na tlačítko a teplota barvy se nastaví na
6 500 kelvinů.
Nastavení teplejší barvy světla
• Stiskněte tlačítko teplého bílého světla a podržte
jej, barva světla se postupnězmění na teplou bílou.
• Tlačítko pusťte při dosažení požadované barvy
světla.
Nastavení se uloží a při příštím zapnutí se samo
opět nastaví.
Nastavení barvy světla na teplou bílou
• Klepněte na tlačítko a teplota barvy se nastaví na
2 700 kelvinů.
Náhradní díly s objednacími čísly viz straně 27.
Svítidlo smí vyměňovat pouze výrobce, jeho zákaznický
servis nebo osoba se srovnatelnou kvalifikací.
Pokyny týkající se záruky a péče najdete v přiloženém
Návodu k údržběa záručním listu.
Pokyny týkající se likvidace! Zařízení s tímto
označením se nesmějí likvidovat s domovním
odpadem, ale musí se odevzdat na sběrné místo, které
je k tomu určeno!

17
Ważne informacje. Proszękoniecznie przeczytać! PL
Instrukcja przeznaczona jest dla instalatora, zapewnia-
jąc pomoc w zakresie montażu oraz dla użytkownika,
informując go o sposobie obsługi i konserwacji produk-
tu. Po instalacji należy przekazaćinstrukcjęużytkowni-
kowi, aby jąu siebie przechowywał.
Symbole i znaczenie
Uwaga! Ostrzeżenie przed szkodami osobowymi i
materialnymi.
Uwaga! Ostrzeżenie przed porażeniem prądem
elektrycznym.
Uwaga! Ostrzeżenie przed szkodami, spowodowanymi
przez wodę.
Informacja, dobra rada lub odsyłacz
Właściwy montaż/kontrola funkcjonowania
Niewłaściwy montaż
Należy stosowaćsiędo danych, dotyczących montażu
Opcje/Osprzęt
Wyłącznik włączony/wyłą-
czony
Oświetlenie frontu i ściany
Oświetlenie umywalki
Barwa światła światło dzienne białe (zimna biel)
Barwa światła ciepła biel
Informacje dotyczące bezpieczeństwa
– Instalacjęelektrycznąwinien wykonaćfachowiec elek-
tryk zgodnie z IEC 60364-7-701/VDE 0100
część 701! Należy stosowaćsiędo przepisów prawa,
obowiązujących w całym kraju oraz w miejscu monta-
żu urządzenia!
– W przypadku uszkodzenia urządzenia lub kabla
zasilania prądem elektrycznym nie należy użytkować
urządzenia, lecz zlecićwymianęu producenta, w dzia-
le obsługi klienta lub przez wykwalifikowanąosobę.
– Należy upewnićsię, że ściana jest w stanie unieść
ciężar lustra.
W celu uniknięcia szkód osobowych i materialnych
montażpowinny wykonywaćdwie osoby.
Przeznaczenie
Lustro z systemem sterowania DALI i przyciemnianym
oświetleniem do zastosowania w wilgotnych pomieszc-
zeniach jak łazienka i WC.
To lustro posiada system sterowania DALI i musi zostać
odpowiednio podłączone. Dalsze informacje można
znaleźć w instrukcji obsługi systemu, która jest dołączo-
na do zasilania prądem DALI (nr zamówienia:
16899 000004) lub którąmożna pobraćze strony inter-
netowej www.keuco.com.
Produkt przeznaczony jest wyłącznie do montażu
wewnątrz budynków!
Uwaga! Instalacja wyłącznie w pomieszczeniach, w
których temperatura nie spada poniżej zera.
Deklaracja zgodności Ten produkt spełnia wymogi obo-
wiązujących dyrektyw UE. Możliwe jest zażądanie dekla-
racji zgodności tego produktu pod poniższym adresem:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer
Dane techniczne
– Zasilanie prądem elektrycznym:
220-240V AC 50/60Hz
– Maks. pobór mocy:
Nr produktu: Szerokość
Masa Światło
14337 1713X3: 700 mm 19,6 kg 48,5 W
14332 1713X3: 800 mm 21,9 kg 50,0 W
14333 1713X3: 900 mm 24,1 kg 51,9 W
14334 1713X3: 1000 mm 26,4 kg 53,4 W
14338 1713X3: 1050 mm 27,6 kg 54,1 W
– Stopieńochrony: IP20
– Warunki otoczenia:
Temperatura 5 – 40°C
– Temperatura barwowa światła 2700 – 6500 kelvinów
Wymiary zabudowy, patrz stronie 2.
Instalacja, patrz rys. 1 na stronie 21 i dalsze.
Podłączenie, patrz rysunek 3 na stronie 21.
L
N
DA+
DA-
EUą]RZ\
= niebieski
]LHORQ\ĪyáW\
= szary
F]DUQ\

18
PL Ważne informacje. Proszękoniecznie przeczytać!
Obsługa
Lustro jest zintegrowane z systemem DALI i może być
uruchamiane za pomocązewnętrznego przycisku Bza
pomocąodpowiedniego kontrolera grupy lub przycisku
na lusterku A.
B
A
Funkcje przycisku
Przy-
cisk
Funkcja
Światło włącz/wyłącz
• Należy dotknąć przycisku, aby włączyćlustro we-
dług wybranych ustawień. Gaśnie biała dioda.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Świeci siębiała dioda.
• Możliwe jest deaktywowanie białej diody.
– Należy włączyćlustro
– Przycisnąć przycisk i przytrzymaćprzez 10 sekund.
-Oświetlenie wyłącza się.
- Krótki impuls światła wskazuje na deaktywację
białej diody.
W celu ponownego włączenia białej diody należy
powtórzyćopisany szereg czynności.
Ściemnianie oświetlenia u góry i u dołu
równolegle
• Po włączeniu lustra i włączeniu górnych i dolnych
światełnaciśnij i przytrzymaj przycisk, ażosiągnię-
ta zostanie żądana wartość jasności lub wartość
końcowa.
• Po pierwsze, jasność jest regulowana, a następnie
zmieniana równomiernie.
Ustawienia zostanązapamiętane i aktywne przy
kolejnym włączeniu.
Oświetlenie frontu i ściany
• Dotknięcie przycisku przy włączonym lustrze powoduje
włączenie oświetlenia frontowego i oświetlenia ściany.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Przy-
cisk
Funkcja
Oświetlenie umywalki
• Dotknięcie przycisku przy włączonym lustrze powo-
duje włączenie oświetlenia umywalki.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Po wyłączeniu obu systemów oświetlenia lustro
wyłącza się.
Ściemnianie oświetlenia frontu, ściany i umywalki
• Należy przy włączonym lustrze wcisnąć przycisk i
przytrzymaćdo chwili osiągnięcia pożądanej jasno-
ści lub wartości końcowej.
Ustawienia zostanązapamiętane i aktywne przy kolejnym
włączeniu.
Równoległe przyciemnianie oświetlenia na górze
i na dole
• Wcisnąć przycisk światła dziennego białego i
przytrzymać, barwa światła zostanie zmieniona na
chłodnąbiel.
• Po osiągnięciu pożądanej barwy światła zwolnić
przycisk.
Ustawienia zostanązapamiętane i aktywne przy
kolejnym włączeniu.
Ustawianie barwy światła dziennego białego
(zimna biel)
• Dotknąć przycisku, barwa światła zmieni sięna
6500 kelwinów.
Zmiana barwy światła na cieplejszą
• Wcisnąć przycisk światła dziennego białego i
przytrzymać, barwa światła zostanie zmieniona na
ciepłą biel.
• Po osiągnięciu pożądanej barwy światła zwolnić
przycisk.
Ustawienia zostanązapamiętane i aktywne przy
kolejnym włączeniu.
Zmiana barwy światła na ciepłą biel
• Dotknąć przycisku, barwa światła zmieni sięna
2700 kelwinów.
Części zamienne z numerami zamówienia, patrz stronie 27.
Do wymiany źródła światła uprawniony jest wyłącznie
producent, obsługa klienta lub osoba, wykazująca
równorzędne kwalifikacje.
Informacje dotyczące gwarancji dostępne sąw dołączo-
nej karcie pielęgnacyjno-gwarancyjnej.
Informacja o utylizacji! Urządzenia, oznaczone tym
znakiem nie powinny byćusuwane wraz z odpadem
domowym, lecz należy je przekazaćdo punktu zbioru
odpadów, przewidzianego do takich celów!

19
Пожалуйста, внимательно ознакомьтесь сданной инструкцией. RU
Целевое назначение
Зеркало срегулируемой яркостью освещения,
подключенное ксистеме системе DALI, для
спользования вванных итуалетах.
Контроль зеркала выполняется системой
DALI; поэтому оно должно быть подключено
соответствующим образом. Дополнительную
информацию можно найти всистемном руководстве,
поставляемом систочником питания DALI (номер
заказа: 16899 000004), или на сайте www.keuco.com.
Продукт подходит только для установки внутри
помещений!
Внимание! Установка продукта возможна только в
теплых помещениях.
Декларация соответствия Данный продукт
отвечает требованиям соответствующих директив
ЕС. Декларация соответствия для данного продукта
может быть получена по следующему адресу:
Компания KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Хемер
Технические характеристики
– Электропитание: 220-240Вперем. тока 50/60SГц
– Макс. потребление мощности:
№изделия:Ширина
Вес Свет
14337 1713X3: 700 мм 19,6 кг 48,5 Вт
14332 1713X3: 800 мм 21,9 кг 50,0 Вт
14333 1713X3: 900 мм 24,1 кг 51,9 Вт
14334 1713X3: 1000 мм 26,4 кг 53,4 Вт
14338 1713X3: 1050 мм 27,6 кг 54,1 Вт
– Тип защиты: IP20
– Условия эксплуатации:
температура 5—40° C
– Цвет светового излучения 2700 – 6500 кельвинов
Габариты установки, см. на
странице 2.
Установка, см. рисунок 1 на
странице 21.
Подключение, см. рис. 3 на стр. 21.
L
N
DA+
DA-
ɤɨɪɢɱɧɟɜɵɣ
ɫɢɧɢɣ
ɡɟɥɟɧɵɣɠɟɥɬɵɣ
= серый
ɱɟɪɧɵɣ
Данная инструкция сборки установки составлена
для пользователя для облегчения обслуживания и
упрощения эксплуатации. Пожалуйста, после уста-
новки сохраните данную инструкцию.
Символы иих значение
Внимание! Опасность получения травм или
повреждений.
Внимание! Опасность поражения электрическим
током.
Внимание! Опасность получения повреждений от
воды.
Совет, подсказка или ссылка
Правильная сборка/функционирование
Неправильная сборка
Используйте монтажные детали
Дополнительные комплектующие
Включить / выклю-
чить
Переднее / настенное освещение
Освещение для раковины
Дневное освещение (холодный белый)
Дневное освещение (теплый белый)
Информация по технике безопасности
– Монтаж электрооборудования должен
осуществляться квалифицированным электриком-
монтажником всоответствии сIEC 60364-7-701/
VDE 0100, часть 701. Во время установки должны
быть соблюдены все национальные иместные
нормы иправила.
– Ремонт неисправного устройства или кабеля
питания осуществляется специалистами
сервисного центра производителя или
аналогичным квалифицированным специалистом.
– Необходимо убедиться втом, что стена сможет
выдержать вес зеркала.
Во избежание получения травм или повреждений
установка продукта должна осуществляться двумя
специалистами.W

20
Кноп-
ка
Функция
Освещение для раковины
• Для включения освещения для раковины
нажмите данную кнопку.
• Повторное нажатие кнопки выключит свет.
Зеркало выключится, когда будут активны оба
индикатора.
Приглушение переднего / настенного
освещения иосвещения для раковины
• Для регулирования степени яркости освещения
нажмите данную кнопку.
Степень яркости освещения будет сохранена
ивосстановлена при следующем включении
зеркала.
Установка дневного освещения (холодного)
• Для включения холодного дневного освещения
нажмите данную кнопку.
• Отпустите кнопку, когда будет достигнута необ-
ходимая степень яркости света.
Степень яркости освещения будет сохранена
ивосстановлена при следующем включении
зеркала.
Установка дневного освещения (холодного
белого)
• Нажмите кнопку для установки цветовой темпе-
ратуры на 6500 Кельвин.
Увеличение теплоты дневного освещения
• Для увеличения теплоты дневного освещения
нажмите данную кнопку.
• Отпустите кнопку, когда будет достигнута
необходимая степень яркости света.
Степень яркости освещения будет сохранена
ивосстановлена при следующем включении
зеркала.
Установка дневного освещения (теплого
белого)
• Нажмите кнопку для установки цветовой
температуры на 2700 Кельвин.
Запасные части спорядковыми номерами, см.
страницу 27.
Замена лампочек осуществляется специалистами
сервисного центра производителя или аналогичным
квалифицированным специалистом.
Информацию огарантии иуказания по уходу см. в
прилагаемом паспорте по уходу игарантийному
обслуживанию.
Информация об утилизации Устройства сданной
пометкой не следует утилизировать вместе с
бытовыми отходами. Такие устройства должны
утилизироваться спродуктами аналогичной
категории.
RU Пожалуйста, внимательно ознакомьтесь сданной инструкцией.
Принцип работы
Зеркало встроено всистему DALI иможет
активироваться спомощью внешней кнопки Bс
помощью соответствующего группового контроллера
или кнопки на зеркале A.
B
A
Основные функции
Кноп-
ка
Функция
Свет вкл./выкл.
• Нажатие кнопки включает зеркало свыбранны-
ми параметрами. Выключение светодиодной
лампочки белого цвета.
• Повторное нажатие выключает зеркало. Включе-
ние светодиодной лампочки белого цвета.
• Светодиодная лампочка белого цвета может
быть выключена.
– Включение зеркала
– Нажатие иудерживание кнопки втечение 10 секунд.
- Выключение освещения.
- Короткая вспышка света указывает на то, что
выключена светодиодная лампочка белого цвета.
Для поддержания светодиодной лампочки белого
цвета во включенном состоянии повторите описан-
ную выше процедуру.
Затемнение освещения сверху иснизу
параллельно
• Включив зеркало ивключив верхний инижний
свет, нажмите иудерживайте кнопку, пока не
будет достигнуто желаемое значение яркости
или окончательное значение.
• Сначала яркость регулируется, азатем
изменяется равномерно.
Степень яркости освещения будет сохранена
ивосстановлена при следующем включении
зеркала.
Переднее / настенное освещение
• Для включения переднего / настенного освеще-
ния нажмите данную кнопку.
• Повторное нажатие кнопки выключит свет.
