KEUCO Royal Modular 2.0 800420DDEG0 00 Series User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions d'utilisation
Istruzioni per l'uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
Royal Modular 2.0
312340_002/04.2021
800420DDEG0XX00

2
DE
EN
ES
Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Cotes de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
100 - E1
28
100 - D1
G
D2
DD
E
E2
DD D1 D2 E E1 E2 G
800420160G0XX00 1600 1500 1586 - 1594 700 600 686 - 690 >102 / >142
800420170G0XX00 1700 1600 1686 - 1694 700 600 686 - 690 >102 / >142
800420010G0XX00 1750 1650 1736 - 1744 700 600 686 - 690 >102 / >142
800420180G0XX00 1800 1700 1786 - 1794 700 600 686 - 690 >102 / >142
800420190G0XX00 1900 1800 1886 - 1894 700 600 686 - 690 >102 / >142
800420200G0XX00 2000 1900 1986 - 1994 700 600 686 - 690 >102 / >142
800420210G0XX00 2100 2000 2086 - 2094 700 600 686 - 690 >102 / >142
800420161G0XX00 1600 1500 1586 - 1594 900 800 886 - 890 >102 / >142
800420171G0XX00 1700 1600 1686 - 1694 900 800 886 - 890 >102 / >142
800420011G0XX00 1750 1650 1736 - 1744 900 800 886 - 890 >102 / >142
800420181G0XX00 1800 1700 1786 - 1794 900 800 886 - 890 >102 / >142
800420191G1XX00 1900 1800 1886 - 1894 900 800 886 - 890 >102 / >142
800420201G1XX00 2000 1900 1986 - 1994 900 800 886 - 890 >102 / >142
800420211G1XX00 2100 2000 2086 - 2094 900 800 886 - 890 >102 / >142

3

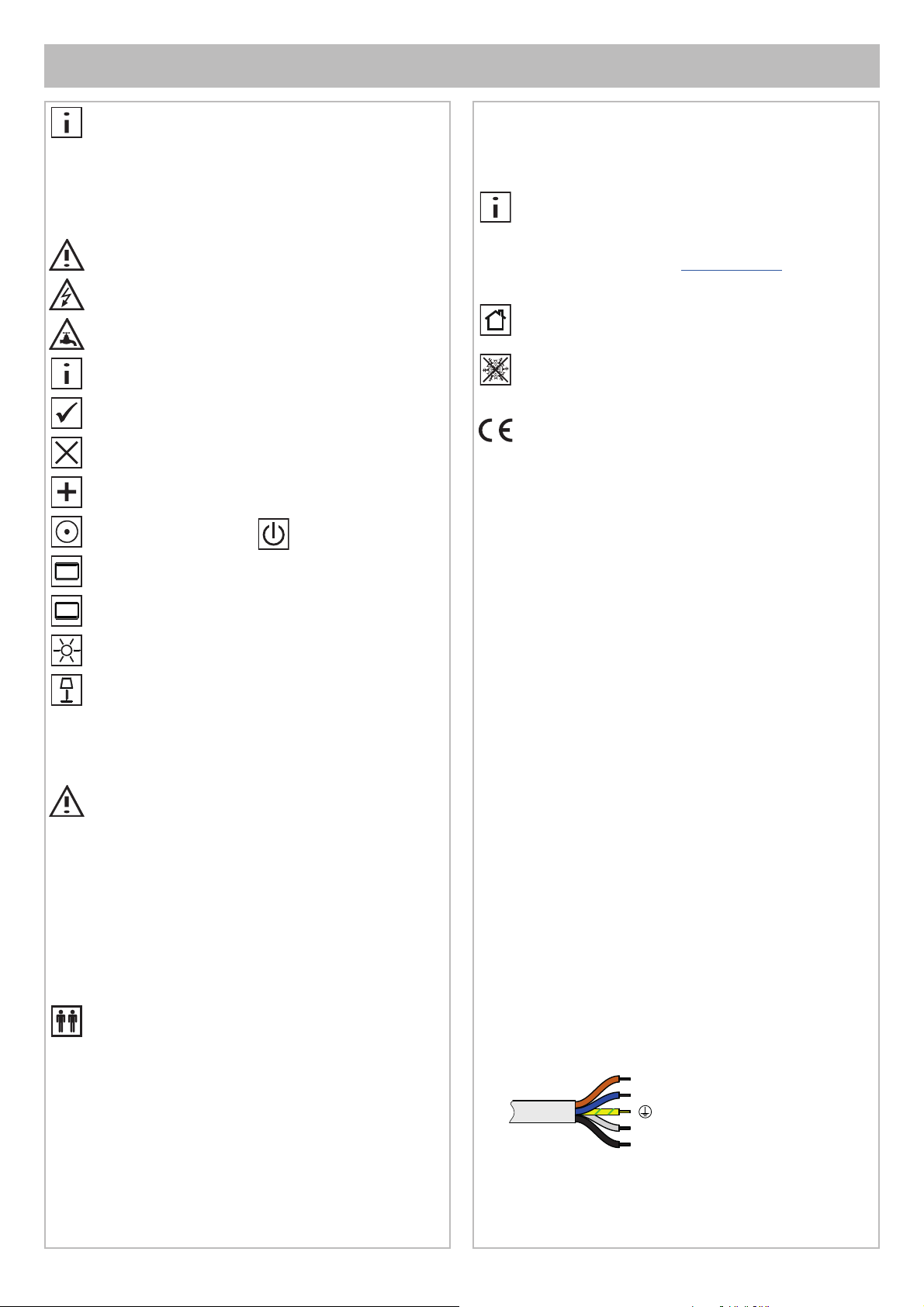

Wichtige Informationen, bitte unbedingt lesen! DE
Verwendungszweck
DALI-steuerbarer Spiegelschrank mit dimmbarer Be-
leuchtung für den Einsatz in Badezimmer und WC.
Dieser Spiegel ist DALI-steuerbar und muss entspre-
chend angeschlossen werden. Weitere Informationen
sind dem Systemhandbuch zu entnehmen, welches
der DALI Stromversorgung (Best.-Nr.: 16899 000004)
beiliegt oder unter www.keuco.com heruntergeladen
werden kann.
Produkt ausschließlich zur Montage in Innenräumen
geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt die
Anforderungen der geltenden EU-Richtlinien. Die
Konformitätserklärung für dieses Produkt kann unter der
folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung: 220V-240V AC 50Hz/60Hz
– DALI Stromaufnahme: 2 mA
– Max. Leistungsaufnahme:
Prod.-Nr.: Breite Licht
80042016EG0XX00: 1600 mm 59,4 W
80042017EG0XX00: 1700 mm 64,6 W
80042001EG0XX00: 1750 mm 66,1 W
80042018EG0XX00: 1800 mm 67,6 W
80042019EG0XX00: 1900 mm 71,4 W
80042020EG0XX00: 2000 mm 74,4 W
80042021EG0XX00: 2100 mm 77,4 W
– Schutzart: IP20
– Umgebungsbedingungen
Temperatur: 5° – 40° C
– Lichtfarbe: 2700 – 6500 Kelvin
– Voreingestellte DALI-Gruppe: D (13)
Einbaumaße, siehe Seite 2.
Installation, siehe ab Bild 1 auf Seite 21.
Anschluss, siehe Bild 2 auf Seite 21.
L
N
DA+
DA-
= braun
= blau
= grün/gelb
= grau
= schwarz
Diese Anleitung ist für den Installateur zur Montage sowie
für den Nutzer zur Bedienung und Wartung des Produk-
tes. Bitte nach der Installation an den Nutzer zur Verwah-
rung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder Sachschaden.
Achtung! Warnung vor Stromschlag.
Achtung! Warnung vor Wasserschaden.
Hinweis, Tipp oder Verweis
Korrekte Montage/Funktionsprüfung
Falsche Montage
Optional/Zubehör
Taster Ein/Aus Schalter Ein/Aus
Beleuchtung oben
Beleuchtung unten
Lichtfarbe Tageslichtweiß (kaltweiß)
Lichtfarbe Warmweiß
Sicherheitsinformationen
– Die Elektroinstallation muss von einem Elektro-Fa-
chinstallateur gemäß IEC 60364-7-701/VDE 0100
Teil 701 vorgenommen werden! Nationale sowie örtli-
che Vorschriften müssen berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Span-
nungsversorgungskabels das Gerät nicht in Betrieb
nehmen, sondern vom Hersteller, dessen Kunden-
dienst oder einer gleichermaßen qualifizierten Person
ersetzen lassen.
– Es muss sichergestellt sein, dass die Wand das Ge-
wicht des Spiegels tragen kann.
Zur Vermeidung von Personen- und Sachschäden muss
die Montage von zwei Personen durchgeführt werden.

4
Taste Funktion
Beleuchtung oben und unten parallel dimmen
• Taste bei eingeschaltetem Spiegel und eingeschal-
teter oberer und unterer Beleuchtung drücken und
halten bis der gewünschte Helligkeitswert oder der
Endwert erreicht ist.
• Zuerst wird die Helligkeit angeglichen und
anschließend gleichmäßig geändert.
Lichtfarbe kälter stellen
• Taste Tageslichtweiß drücken und halten, die Licht-
farbe wird bei allen via DALI verbundenen Leuch-
ten und DALI-
steuerbaren Spiegeln zu Kaltweiß
übergeblendet.
• Taste bei Erreichen der gewünschten Lichtfarbe
loslassen.
Lichtfarbe Tageslichtweiß (kaltweiß) einstellen
• Taste antippen, die Farbtemperatur wird bei allen
via DALI verbundenen Leuchten und DALI-
steuer-
baren Spiegeln auf 6500 Kelvin gestellt.
Lichtfarbe wärmer stellen
• Taste Warmweiß drücken und halten, die Lichtfarbe
wird bei allen via DALI verbundenen Leuchten und
DALI-
steuerbaren Spiegeln zu Warmweiß überge-
blendet.
• Taste bei Erreichen der gewünschten Lichtfarbe
loslassen.
Lichtfarbe Warmweiß einstellen
• Taste antippen, die Farbtemperatur wird bei allen
via DALI verbundenen Leuchten und DALI-
steuer-
baren Spiegeln auf 2700 Kelvin gestellt.
Ersatzteile mit Bestellnummern, siehe Seite 27.
Das Leuchtmittel darf nur vom Hersteller, dessen
Kundendienst oder einer gleichermaßen qualifizierten
Person ersetzt werden.
Hinweise zur Gewährleistung und Pflege sind dem bei-
liegendem Pflege- und Garantiepass zu entnehmen.
Entsorgungshinweis! Geräte mit dieser
Kennzeichnung dürfen nicht über den Hausmüll
entsorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!

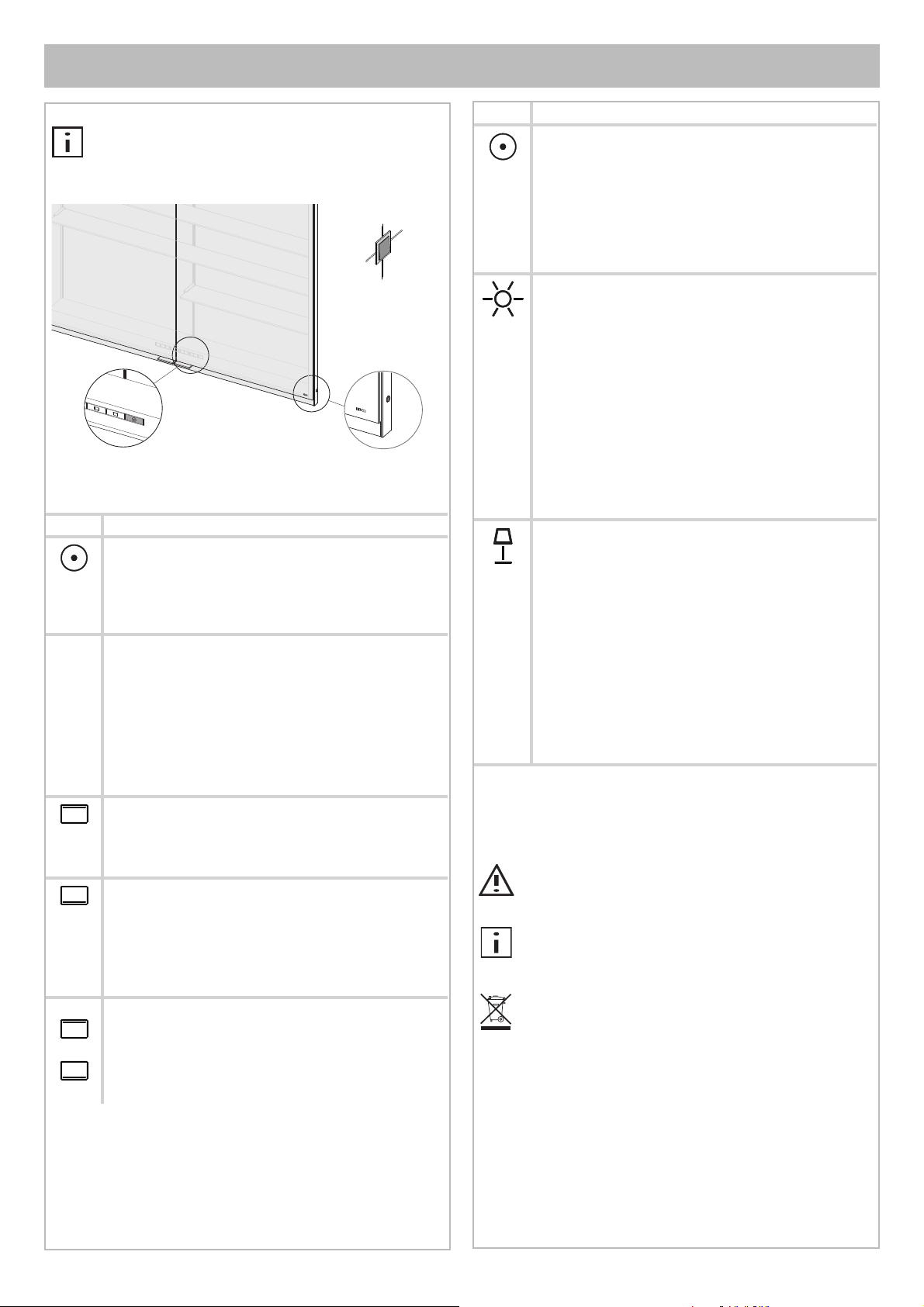

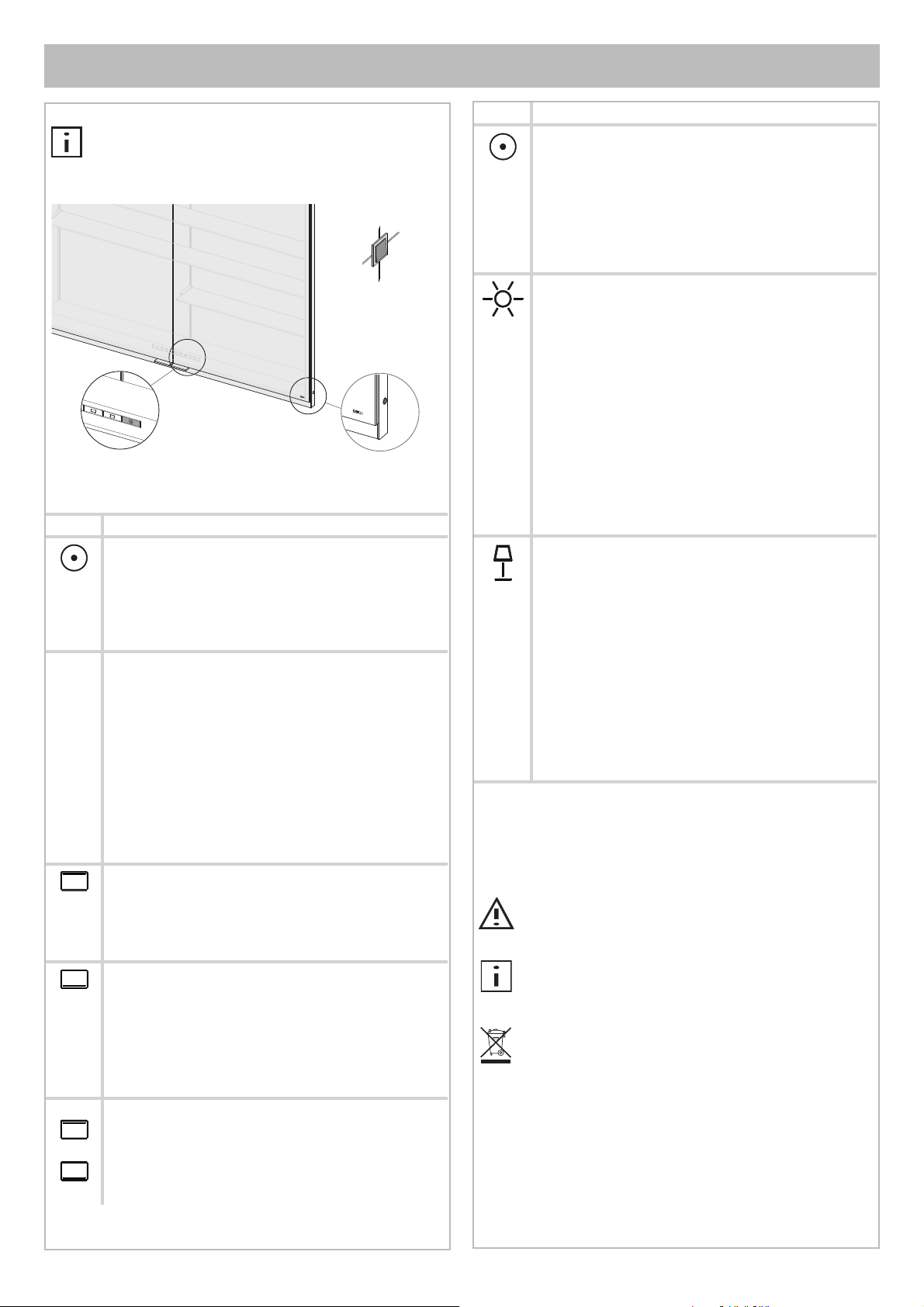

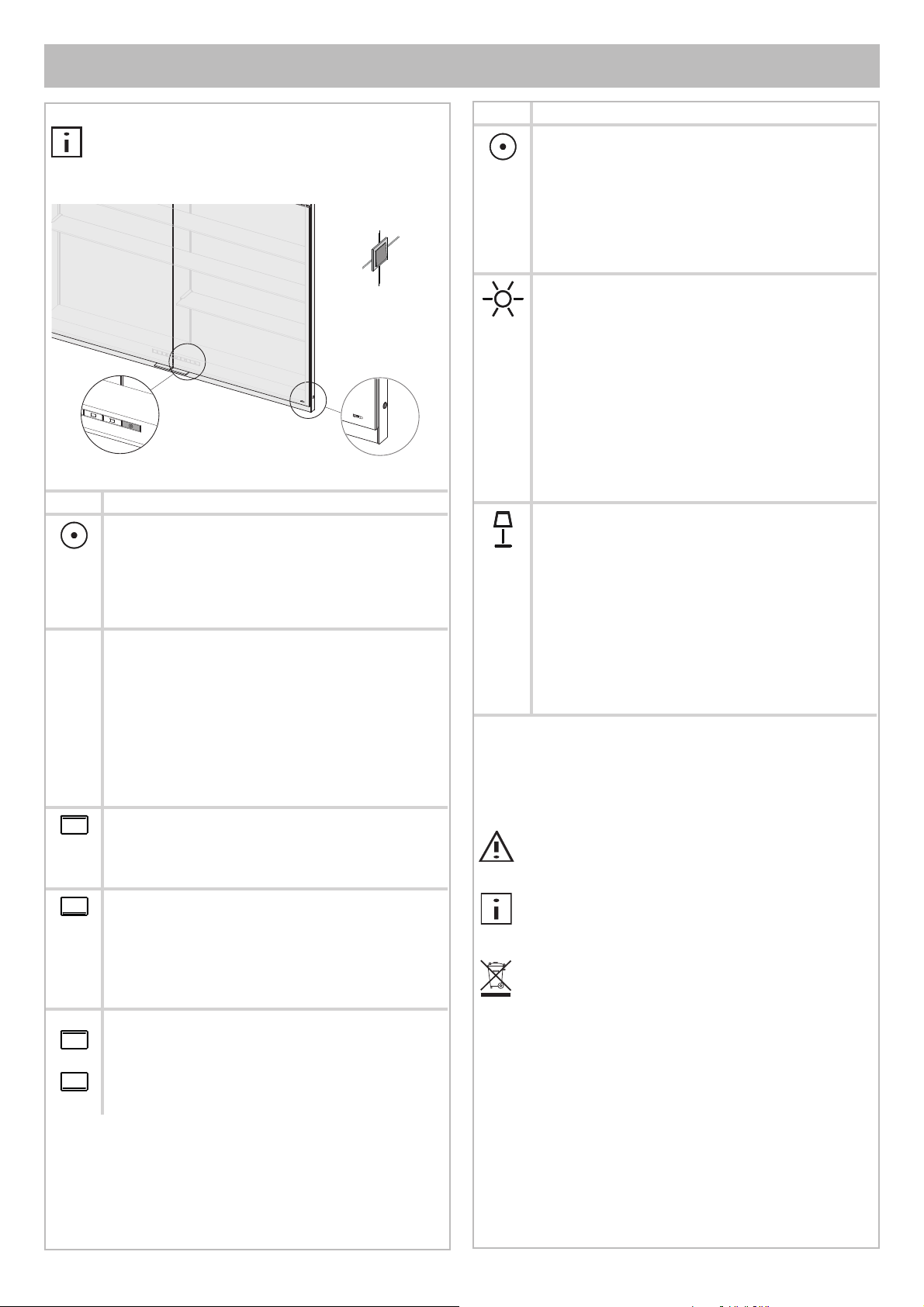

Bedienung
Der Spiegel wird in das DALI-System eingebunden und
kann über einen externen Taster Amit entsprechendem
Gruppencontroller oder die Taste am Spiegel Bsowie
den Schalter Cbetätigt werden.
Tastenfunktionen
Taste Funktion
Licht Ein/Aus
• Taste antippen schaltet den Spiegel mit den ausge-
wählten Einstellungen ein. Die weiße Leuchtdiode
erlischt.
• Erneutes Antippen schaltet den Spiegel aus. Die
weiße Leuchtdiode leuchtet.
• Die weiße Leuchtdiode kann deaktiviert werden.
– Spiegel einschalten
– Taste für 10 Sekunden drücken und halten.
- Die Beleuchtung geht aus.
- Ein kurzer Lichtimpuls zeigt an, dass die weiße
Leuchtdiode deaktiviert wurde.
Zum Wiedereinschalten der weißen Leuchtdiode den
beschriebenen Vorgang wiederholen.
Beleuchtung oben
• Taste bei eingeschaltetem Spiegel antippen schal-
tet die obere Beleuchtung aus.
• Erneutes Antippen schaltet das Licht an.
Beleuchtung unten
• Taste bei eingeschaltetem Spiegel antippen schal-
tet untere Beleuchtung aus.
• Erneutes Antippen schaltet das Licht an.
Wenn beide Beleuchtungen ausgeschaltet werden
schaltet sich der Spiegel aus.
Beleuchtung oben oder unten dimmen
• Taste bei eingeschaltetem Spiegel drücken und
halten bis der gewünschte Helligkeitswert oder der
Endwert erreicht ist.

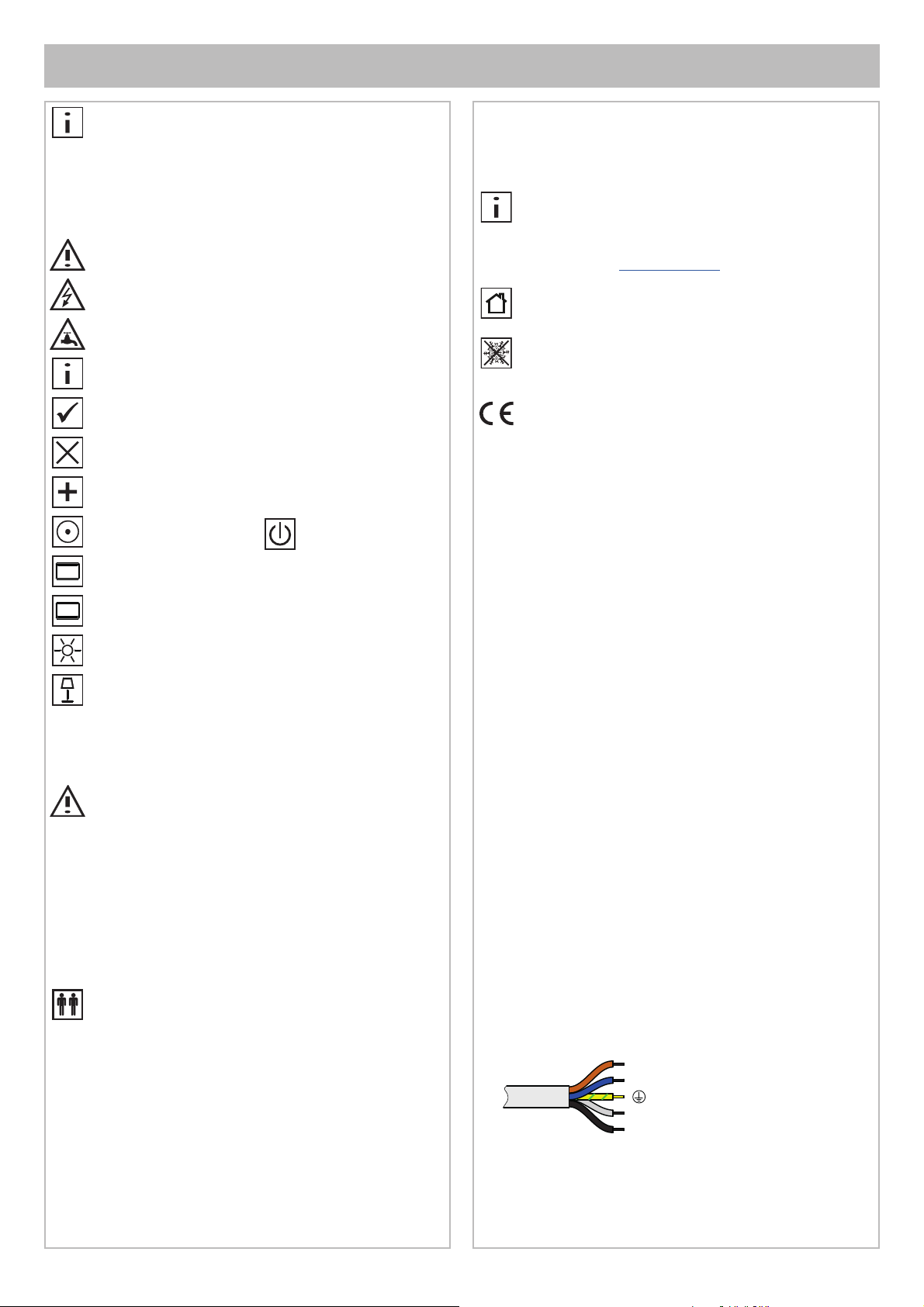

DE Wichtige Informationen, bitte unbedingt lesen!
A
C
B

5
Important information, please read! EN
Intended use
DALI-controllable mirror cabinet with dimmable lighting
for use in bathroom and toilet.
This mirror is DALI-controllable and must be connected
up correspondingly. More information can be found
in the system manual which is included with the DALI
power supply (order No.: 16899 000004) or can be
downloaded at www.keuco.com.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Declaration of conformity! This product complies with
the requirements of the valid EU Guidelines. The dec-
laration of conformity for this product can be requested
from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical data
– Supply voltage: 220V-240V AC 50Hz/60Hz
– DALI current consumption: 2 mA
– Max. power consumption:
Prod. No.: Width Light
80042016EG0XX00: 1600 mm 59.4 W
80042017EG0XX00: 1700 mm 64.6 W
80042001EG0XX00: 1750 mm 66.1 W
80042018EG0XX00: 1800 mm 67.6 W
80042019EG0XX00: 1900 mm 71.4 W
80042020EG0XX00: 2000 mm 74.4 W
80042021EG0XX00: 2100 mm 77.4 W
– Protection category: IP20
– Ambient conditions
Temperature: 5° – 40° C
– Luminous colour: 2700 – 6500 Kelvin
– Preset DALI group: D (13)
Mounting dimensions, see page 2.
Installation, see figure 2 onwards on page 21.
Connection, refer to picture 2 on page 21.
L
N
DA+
DA-
= brown
= blue
= green/yellow
= gray
= black
These instructions are designed for the installation engi-
neer to assemble the product and for the user to operate
and maintain it. After installation, please pass them on to
the user for safekeeping.
Symbols and their meaning
Caution! Warning of personal injury or material
damage.
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
Optional/accessories
Button on/offSwitch on/off
Lighting above
Lighting below
Light colour - daylight white (cool white)
Light colour warm white
Safety Information
– The electrical installations must be undertaken by a
specialist electrical installer in compliance with IEC
60364-7-701/VDE 0100 Part 701! National and local
regulations must be taken into consideration!
– Do not start the appliance if it or the power supply ca-
ble is damaged, but have it replaced by the manufac-
turer, its customer service or by an equally qualified
person.
– It must be ensured that the wall can support the
weight of the mirror.
To prevent personal injury or material damage the as-
sembly must be carried out by two persons.
