KITALY Genio 38810346 User manual

Genio
2 2
D
GB
I
F
NL
Montageanleitung
Assembly istructions
Istruzioni di montaggio
Notice de montege
handleiding voor de montage
Assembly instructions
Sideboard
Artikelnummer
3881 0346

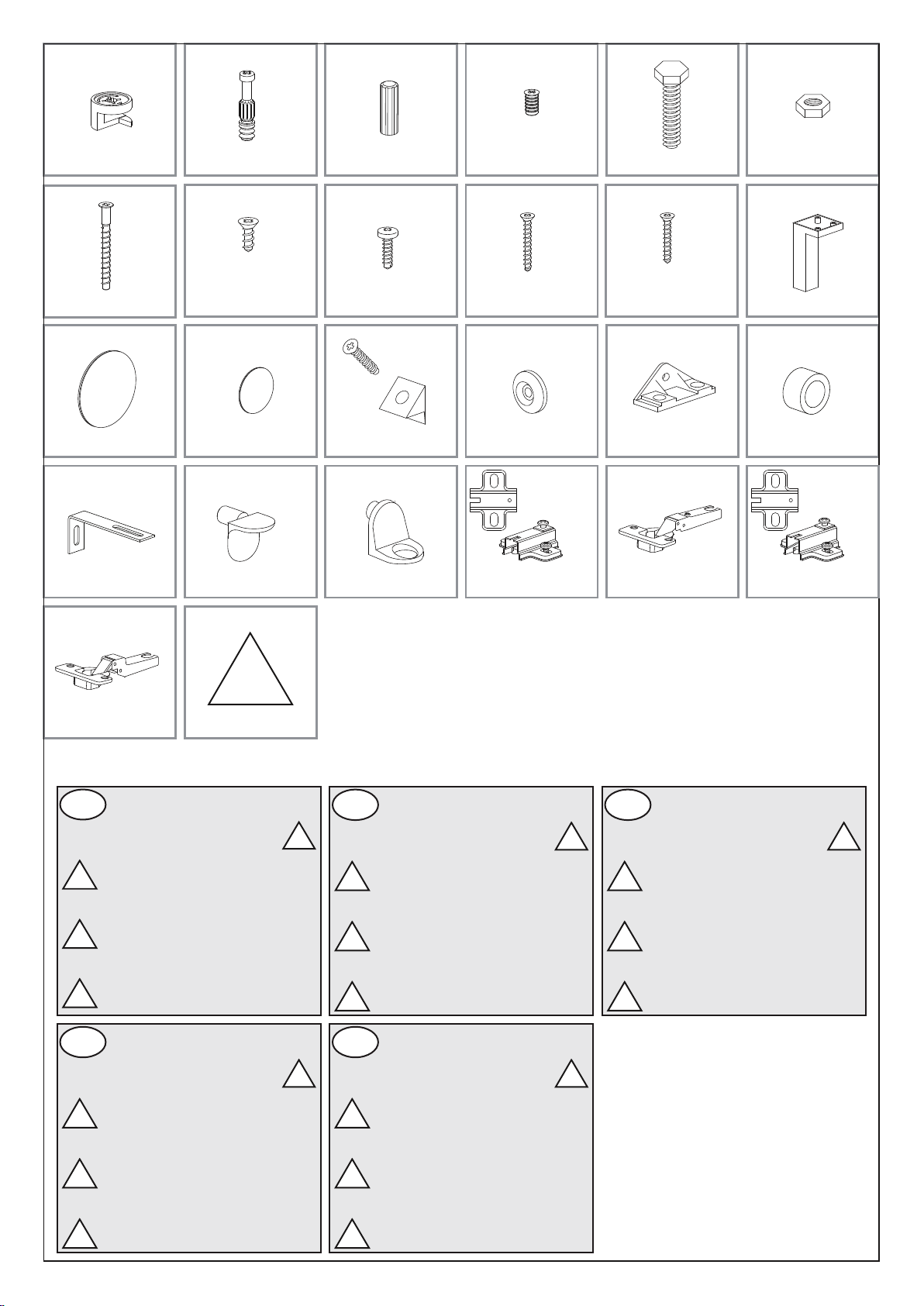

Ø4x16mm n.2
F24
Ø15x13mm n.6
A
n.6
B
Ø8x30mm n.16
C
n.10
M
n.2
N
Ø3,5x16mm n.16
F5
Ø5x50mm n.6
F
n.2
M4
Ø20 n.6
L2
n.4
O6
n.5
G8
Ø4x20mm n.16
F25
Ø4x18mm n.6
F26
Ø10 n.4
L7
n.8
N10
Ø6x9mm n.8
D1
n.4
N2
1
DSicherheitshinweise
Fachkundige Montage erforderlich. Unsachgemäße Montage
kann zu Unfällen führen. Da es viele verschiedene Wandmateria-
lien gibt, sind Schrauben für die Wandbefestigung nicht
beigepackt. Ggf. sollte man sich beim Eisenwarenfachhandel
nach geeignetem Befestigungsmaterial erkundigen.
12
Achten Sie darauf, daß Kinder keine Kleinteile, wie z. B.
Muttern, Abdeckkappen oder Ähnliches in den Mund
nehmen. Sie könnten sie verschlucken und daran ersticken.
13
Gehen Sie bei der Montage des Artikels sorgfältig vor und
halten Sie sich an die Montageanleitung.
Das Dreieck erinnert Sie während der
Montage an die folgenden Hinweise.
1
IAvvisi di sicurezza
Il montaggio deve essere effettuato da persolane qualificato. Se
non viene effettuato correttamente, il prodotto può ribaltarsi o
cadere, danneggiando persone o cose. Poiché ci sono pareti di
materiali diversi, le viti per il fissaggio alla parete non sono incluse.
Per scegliere gli accessori di fissaggio adatti, rivolgiti a un
rivenditore locale.
12
Tenere lontano dai bambini pezzi di ferramenta come viti
copriviti ecc. per evitare un eventuale soffocamento.
13
Seguire scrupolosamente lo schema di montaggio.
Durante il montaggio del mobile, il
triangolo segnala i seguenti avvisi.
1
NL Veiligheidsinstructies
De montage moet worden uitgevoerd door gekwalificeerd
personeel. Als het niet correct wordt uitgevoerd, kan het product
kantelen of vallen, mensen of dingen beschadigen. Omdat er
muren zijn van verschillende materialen, de schroeven voor
bevestiging aan de muur zijn dat niet inclusief. Neem contact op met
een lokale dealer om de juiste bevestigingsaccessoires te kiezen.
12
Zorg ervoor dat kinderen geen kleine stukken, zoals moeren,
afdekkapjes of dergelijke in de mond nemen. Ze kunnen ze
inslikken en daardoor stikken.
13
Ga bij de montage van het artikel zorgvuldig te werk en houd
u aan de handleiding voor de montage.
De driehoek herinnert u tijdens de
installatie von de volgende meldingen.
1
GB Safety instructions
Assembly must be carried out by qualified personnel. If it is not
carried out correctly, the product may tip over or fall, damaging
people or things. Because there are walls of different materials, the
screws for fixing to the wall are not including. To choose the right
fastening accessories, contact a local dealer.
12
Ensure that children do not put any small parts such as nuts,
caps or the like in their mouth. They could swallow and choke
on them.
13
When assembling the product, please proceed with caution
and comply with the assembly instructions.
The triangle reminds you during the
installation of the following notes.
1
FAvis de sécurité
Le montage doit être effectué par du personnel qualifié. Si cela
n’est pas effectué correctement, le produit risque de basculer ou
tomber, endommager des personnes ou des choses.Parce qu'il y
a des murs de différents matériaux, les vis pour la fixation au mur
ne sont pas y compris. Pour choisir les accessoires de fixation
appropriés, contactez un revendeur local.
12
Tenir éloignés les enfants pour éviter qu’ils ne mettent pas de
petites pièces dans leur bouche , ils pourraient les avaler et
s’étouffer.
13
Durant le montage de votre meuble veuillez procéder avec
prudence et respecter les instructions de montage.
Ces avis vous seront rappelés durant le
montage par ce triangle.
n.2
M9
12
n.5
D6
n.5
D7
n.1
M1
n.4
O8
n.4
O
H=2
n.4
O7
H=4

0510 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95100
105
110
115
120
mm
2 2
708x380x16
7088x380x16
1840x400x16
1840x400x16
1821x x3
1807x70x22
894,5x330x16
x457x16
1806
x364x16
XP_COGENFI1-BIA
XP_COGENFI2-BIA
XP_CTGENBO1-235
XP_COGENKB1-BIA
XP_SCGEN01-BIA
XP_CTGENFB1-235
XP_CTGENRP2-235
XP_COGENAA1-BIA
XP_CSGENCL02
XP_CSGENTR1-235
1
2
3
4
5
6
7
8
9
10
Cod. Qt. BoxDimensions (mm) Item Code
1
1
1
1
1
1
2
4
1
1
1-1
1-1
1-1
1-1
1-1
1-1
1-1
1-1
1-1
1-1
13
?
5
1
9
3
4
6
10
7
7
2
8
88
88
20kg
20kg
20kg
722
655
708
88
1-2
1-2
1-2
1-2
2-2
2-2
2-2
2-2

20
21
22
A
1A
1B
DMit LED
GB Whit LED
ICon LED
FAvec LED
NL Met LED
DOhne LED
GB Whitout LED
ISenza LED
FSans LED
NL Zonder LED

A
9
9
9
21
21

1A
49
20
20 mm
mm07
20
20
20
17 mm
9
17 mm
9
20
9
20 mm
70 mm

1B
9
17 mm
17 mm
4

A
A
Ø15x13mm n.4
A
Ø8x30mm n.8
C
2
n.4
N10
1
Ø6x9mm n.4
D1
2
C
C
O
D1
N10
D1
N10
C
C
O7
2mm
O
H=2
n.4
O7
H=4

A
Ø15x13mm n.2
A
Ø8x30mm n.4
C
3
n.4
N10
Ø6x9mm n.4
D1
C
O7
D1
N10
D1
N10
C
10
10
n.4
O7
H=4
4mm
O
H=2

4
5
B
n.6
B
Ø8x30mm n.4
C
C
4
6
1
4

6
7
A B !
A B
DBitte entscheiden sie jetzt die gewünschte Farbe
GB Please decide now your desired color
IPer favore decidete adesso il colore che preferite.
FS'il vous plaît décider maintenant la couleur préférée
NL Alsjeblieft beslis nu welke kleur u verkiest
1
4
6
4
62

9
n.2
N
n.2
M4
8
Ø4x16mm n.2
F24
n.2
M9
Ø4x18mm n.6
F26
F24 N
M4
F26
M4
F26
M4
F26
4
6
4

10
4
10

11
12
Ø5x50mm n.6
F
F
15
5
10
2
4
1
10
2
3

13
14
n.5
G8
D6
D7
n.5
D6
n.5
D7
Ø4x20mm n.15
F25
G8
F25
3

15
16
n.10
M
!
1
F25
M1
90°
90°
90°
90°
n.1
M1
Ø4x20mm n.1
F25
mm.903,5
M

17
n.4
N2
18
N2
Ø20 n.6
L2
L2
7
7

20
19
n.4
O6
Ø3,5x16mm n.16
F5
8
Ø10 n.4
L7
L7
L7
25 mm
18 mm
O6
F5
L7
x2
O8
F5
n.4
O8 8X2
O8
O6
x2

22
21
