INSTALLATION INSTRUCTIONS
36" (91.4 CM) ELECTRIC SINGLE BUILT-IN OVEN
INSTRUCTIONS D’INSTALLATION
FOUR ÉLECTRIQUE ENCASTRÉ DE 36" (91 4 CM) - SIMPLE
Table of Contents/Table des matières
BUILT-IN OVEN SAFETY ................................ 2
INSTALLATION REQUIREMENTS ................. 3
Tools and Parts ............................................. 3
Location Requirements................................. 3
Electrical Requirements ................................ 4
INSTALLATION INSTRUCTIONS ................... 5
Prepare Built-In Oven.................................... 5
Remove Oven Trim ....................................... 5
Ma e Electrical Connection .......................... 6
Install Oven.................................................... 7
Complete Installation .................................... 8
SÉCURITÉ DU FOUR ENCASTRÉ..................9
EXIGENCES D'INSTALLATION.....................10
Outillage et pièces .......................................10
Exigences d'emplacement ..........................10
Spécifications électriques............................11
INSTRUCTIONS D INSTALLATION ..............12
Préparation du four encastré.......................12
Dépose des garnitures du four....................12
Raccordement électrique ............................13
Installation du four .......................................14
Achever l'installation....................................15
IMPORTANT: Save for local electrical inspector's use.
IMPORTANT : À conserver pour consultation par l'inspecteur local des installations électriques.
8304426

2
BUILT-IN OVEN SAFETY
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
e have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “ ARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING

3
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Too ls n ee de d
■Phillips screwdriver
■Measuring tape
■Hand or electric drill (for wall cabinet installations)
■1" (25 mm) drill bit (for wall cabinet installations)
■Level
Parts needed
■UL listed or CSA approved conduit connector
■UL listed wire connectors
Parts supplied
■# 8–14 x 1" screws - single oven (2), double oven (4)
■Bottom vent (supplied on some models)
■Two # 8–18 x ³⁄₈" screws - bottom vent (supplied on some
models)
Chec local codes. Chec existing electrical supply. See
“Electrical Requirements.”
It is recommended that all electrical connections be made by a
licensed, qualified electrical installer.
Location Requirements
Ma e sure you have everything needed for correct installation. It is
the responsibility of the installer to comply with the installation
clearances specified in these instructions.
IMPORTANT: Observe all governing codes and ordinances.
■Cabinet opening dimensions that are shown must be used.
Given dimensions provide minimum clearance with oven.
■Recessed installation area must provide complete enclosure
around the recessed portion of the oven.
■Grounded electrical supply is required. See “Electrical
Requirements” section.
■Electrical supply junction box should be located 3" (7.6 cm)
maximum below the support surface when the oven is
installed in a wall cabinet. A 1" (2.5 cm) minimum diameter
hole should have been drilled in the right rear or left rear
corner of the support surface to pass the appliance cable
through to the junction box.
NOTE: For undercounter installation, it is recommended that
the junction box be located in the adjacent right or left
cabinet. If you are installing the junction box on rear wall
behind oven, the junction box must be recessed and located
in the upper or lower right or left corner of the cabinet;
otherwise, the oven will not fit into the cabinet opening.
■Oven support surface must be solid, level and flush with
bottom of cabinet cutout. Floor must be able to support a
weight of 172 lbs (78 g).
Undercounter Installation (with cooktop installed above):
Ovens approved for this type of installation have an approval label
located on the top of the oven. Refer to undercounter installation
instructions for cutout dimensions and approved oven coo top
combinations (separate sheet).

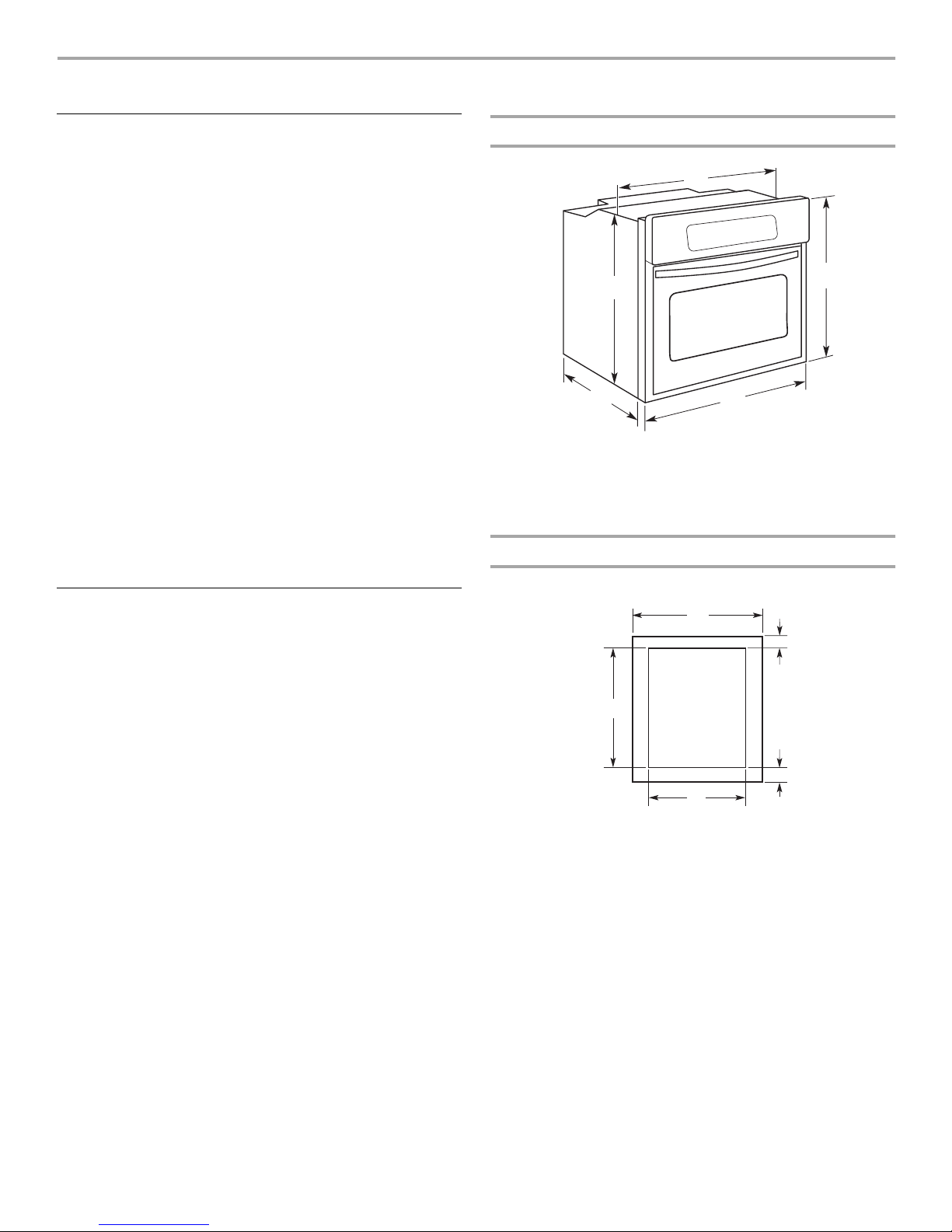

Product Dimensions
Cabinet Dimensions
Single Oven Undercounter (without cooktop installed above)
A. 34³⁄₈" (87.3 cm) max. recessed width
B. 29" (73.7 cm) max. overall height
C. 35³⁄₄" (9 .8 cm) overall width
D. 23" (58.4 cm) max. recessed depth
E. 27¹⁄₂" (69.9 cm) recessed height
A. 36" (91.4 cm) min. cabinet width
B. 1¹⁄₂" (3.8 cm) min. top of cutout to
underside of countertop
C. 5¹⁄₄" (13.3 cm) bottom of cutout to floor
D. 34¹⁄₂" (87.6 cm) cutout width
E. 27³⁄₄" (7 .5 cm) min. cutout height
A
B
C
D
E
AB
C
D
E

4

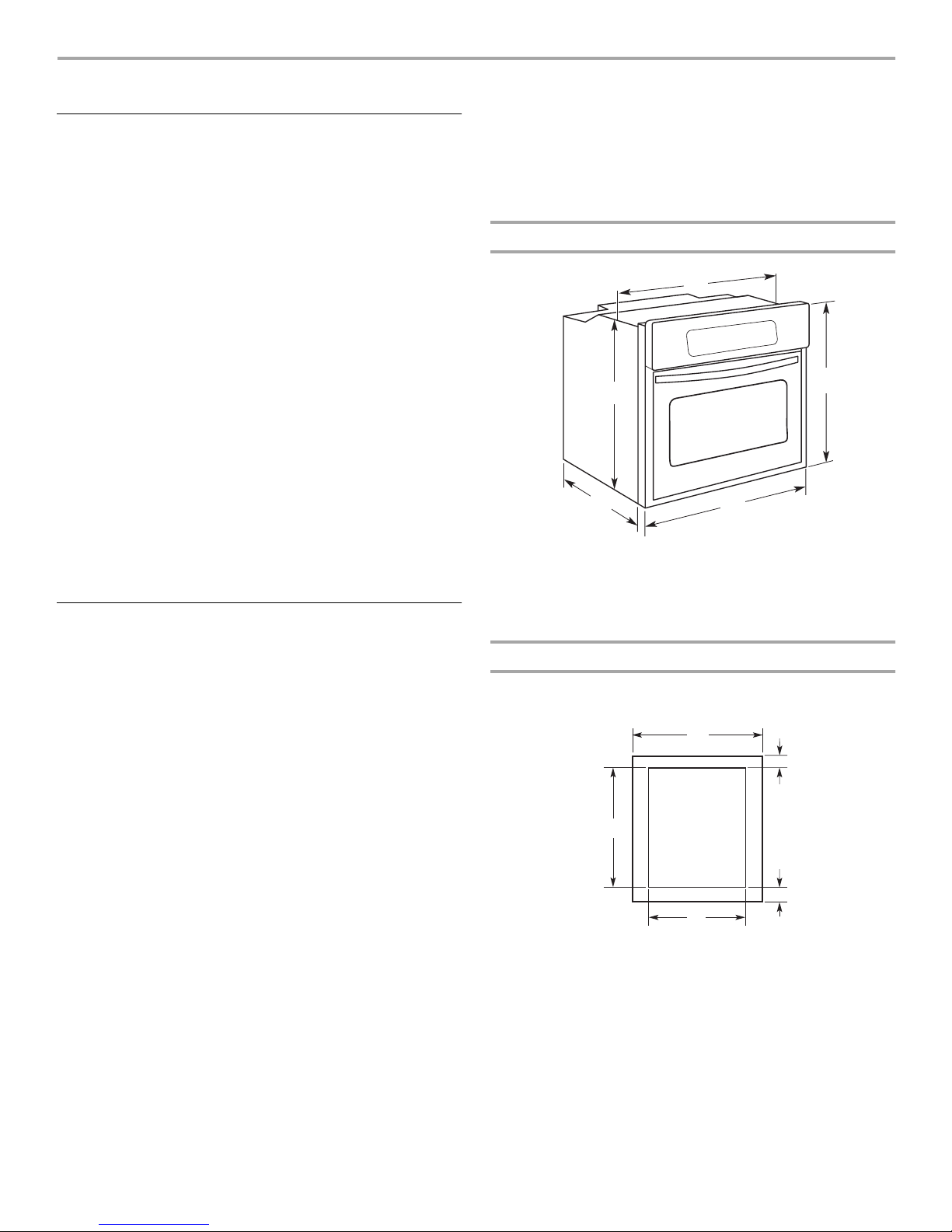

Single Oven Installed in Cabinet
Cabinet Side View
Electrical Requirements
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path and wire gauge are in accordance with local
codes.
It is not recommended to ground to a gas pipe.
Chec with a qualified electrical installer if you are not sure the
oven is properly grounded.
It is not recommended to have a fuse in the neutral or ground
circuit.
This oven must be connected to a grounded metal, permanent
wiring system.
Be sure that the electrical connection and wire size are adequate
and in conformance with the National Electrical Code, ANSI/NFPA
70-latest edition or CSA Standards C22.1-94, Canadian Electrical
Code, Part 1 and C22.2 No. O-M91-latest edition, and all local
codes and ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Par
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Electrical Connection
To properly install your oven, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
■Oven must be connected to the proper electrical voltage and
frequency as specified on the model/serial number rating
plate. The model/serial number rating plate is located at the
bottom of the right-hand mounting rail. See the following
illustration.
■Models rated at 7.2 W and below at 240 volts (5.4 W and
below at 208 volts) require a separate 30-amp circuit.
■A time-delay fuse or circuit brea er is recommended.
■Connect directly to the fused disconnect (or circuit brea er
box) through flexible, armored or nonmetallic sheathed,
copper cable (with grounding wire). See “Ma e Electrical
Connection” section.
■Flexible cable from appliance should be connected directly to
the junction box.
■Fuse both sides of the line.
■Do not cut the conduit. The length of conduit provided is for
serviceability of the oven.
■A UL listed or CSA approved conduit connector must be
provided.
■If the house has aluminum wiring, follow the procedure below:
1. Connect a section of solid copper wire to the pigtail
leads.
2. Connect the aluminum wiring to the added section of
copper wire using special connectors and/or tools
designed and UL listed for joining copper to aluminum.
Follow the electrical connector manufacturer's recommended
procedure. Aluminum/copper connection must conform with
local codes and industry accepted wiring practices.
A. 36" (91.4 cm) min. cabinet width
B. 1" (2.5 cm) top of cutout to bottom of upper
cabinet door
C. 32" (81.3 cm) bottom of cutout to floor
D. 34¹⁄₂" (87.6 cm) cutout width
E. 1¹⁄₂" (3.8 cm) min. bottom of cutout to top of
cabinet door
F. 27 ³⁄₄" (7 .5 cm) min. cutout height
A. 23¹⁄₄" (59.1 cm) min. cutout depth
B. 23" (58.4 cm) recessed oven depth
C. Oven front
D. Recessed oven
E. Cabinet
A
B
C
D
E
F
A
B
C
D
E
Single Oven
A. Model/serial number plate
A

5
INSTALLATION INSTRUCTIONS

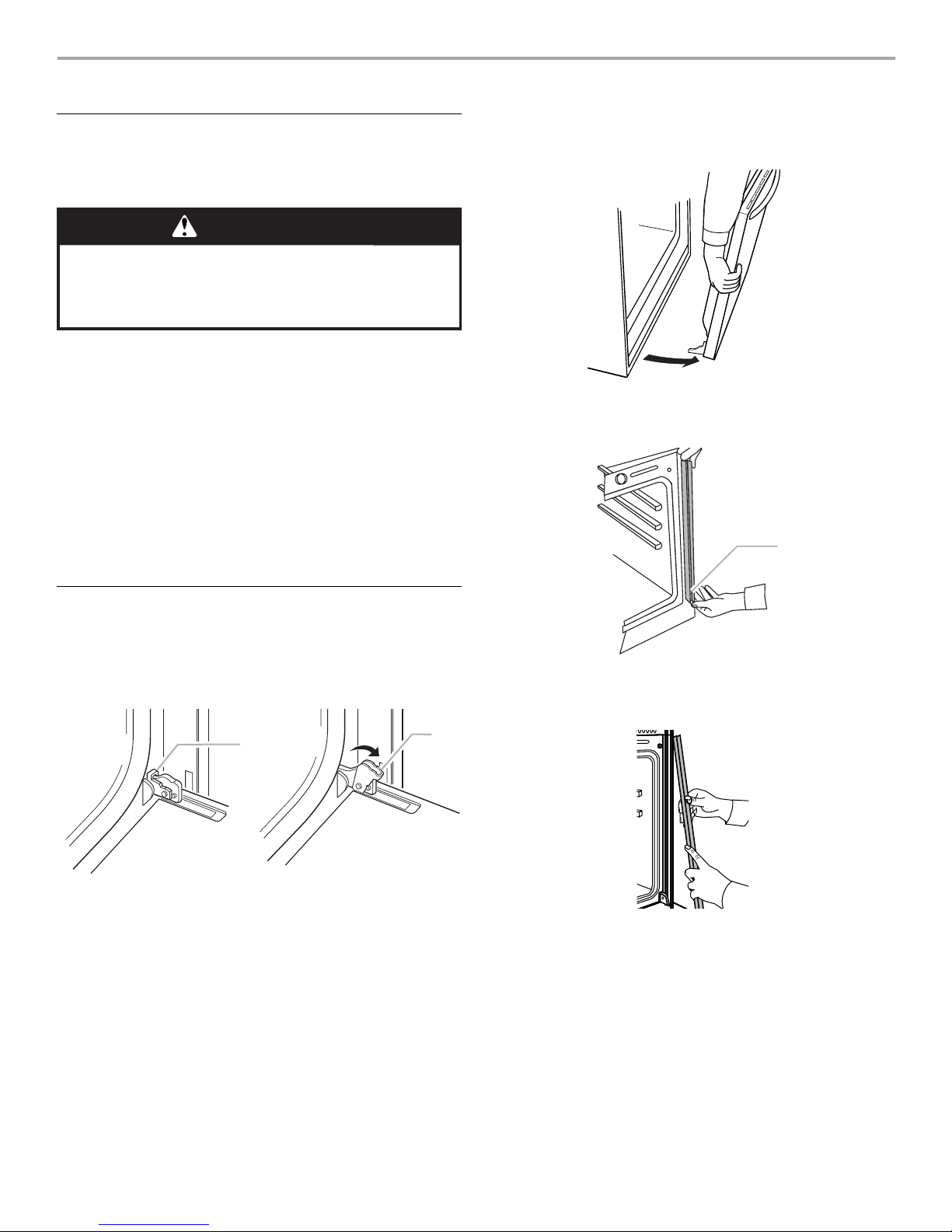

Prepare Built-In Oven
1. Decide on the final location for the oven. Locate existing
wiring to avoid drilling into or severing wiring during
installation.
2. To avoid floor damage, set the oven onto cardboard prior to
installation. Do not use handle or any portion of the front
frame for lifting.
On models with shipping feet attached:
To avoid product damage, do not remove the shipping feet at
the front lower corners of the oven. The shipping feet will
protect the lower oven trim until the oven is inserted into
cabinet.
3. Remove the shipping materials and tape from the oven.
4. Remove the hardware pac age from inside the bag containing
literature.
5. Remove and set aside rac s and other parts from inside the
oven.
6. Move oven and cardboard close to the oven’s final location.
Remove Oven Trim
IMPORTANT: Use both hands to remove oven doors.
1. Open the oven door.
2. Locate the oven door latches in both corners of the oven door,
and rotate the latches forward to the unloc ed position.
3. Grasp the edges of the oven door with both hands and close
the oven door until it will no longer close. Lift and pull oven
door toward you and remove. Set the oven door aside on a
covered wor surface.
4. Remove bottom screw on each side of the oven trim
5. Grasp the bottom end of trim and pull away from oven.
6. Slide top end of trim downward to remove trim from oven. Set
trim aside.
A. Oven door latch in locked
position
B. Oven door latch in unlocked
position
WARNING
Excessive Weight Hazard
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.
A
B
A. Remove trim screw and pull out.
A

6

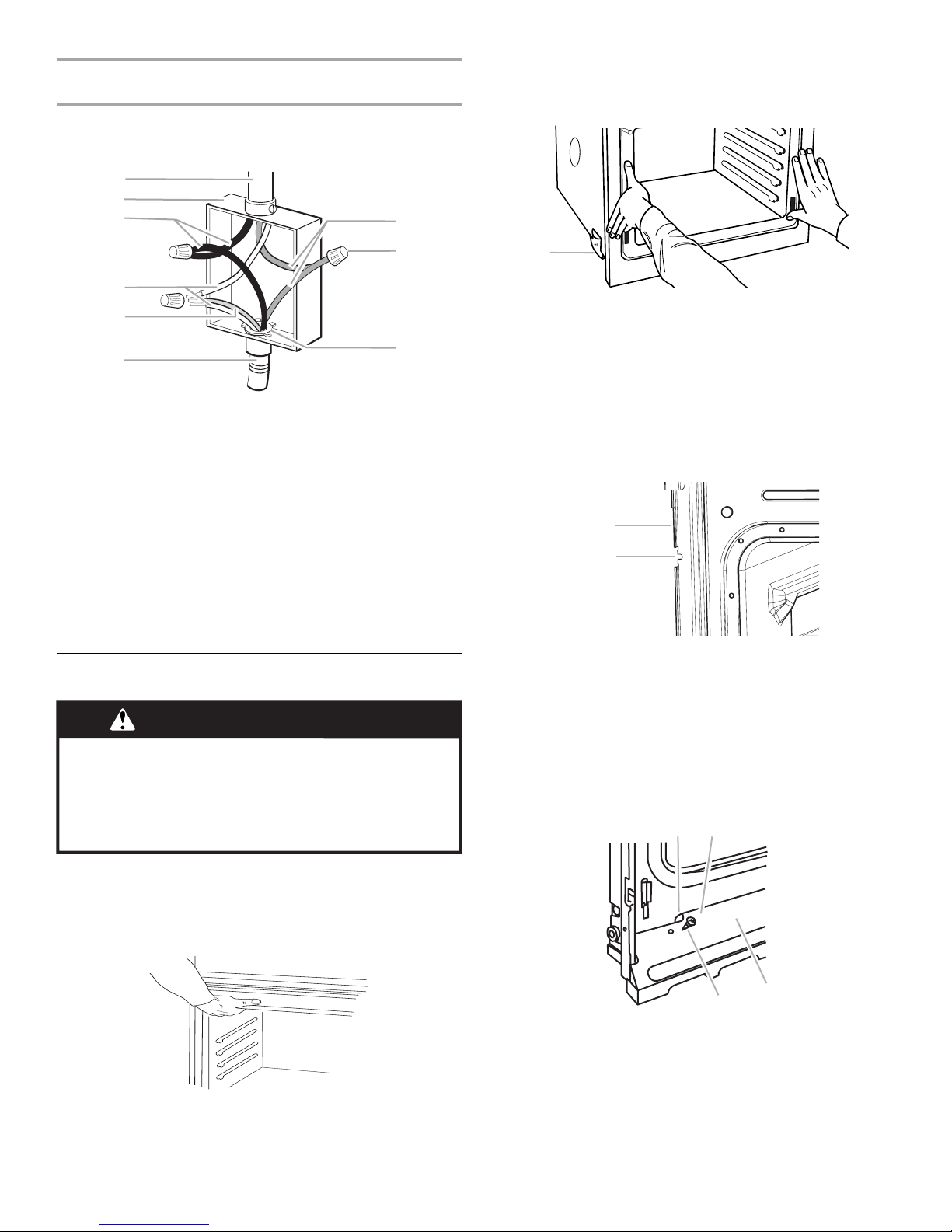

Make Electrical Connection
This oven is manufactured with a neutral (white) power supply
wire and a cabinet-connected green (or bare) ground wire twisted
together.
1. Disconnect power.
2. Feed the flexible cable conduit from the oven through the
opening in the cabinet.
3. Remove junction box cover if it is present.
4. Install a UL listed or CSA approved conduit connector to the
junction box.
5. Route the flexible cable conduit from the oven to the junction
box through a UL listed or CSA approved conduit connector.
6. Tighten screws on conduit connector.
7. See “Electrical Connection Options Chart” to complete
installation for your type of electrical connection.
Electrical Connection Options Chart
4-Wire Cable from Home Power Supply
IMPORTANT: Use the 4-wire cable from home power supply in
the U.S. where local codes do not allow grounding through
neutral, New Branch circuit installations (1996 NEC), mobile
homes and recreational vehicles, new construction and in
Canada.
1. Connect the 2 blac wires (B) together using a UL listed wire
connector.
2. Connect the 2 red wires (C) together using a UL listed wire
connector.
3. Untwist white wire from green (or bare) ground wire coming
from the oven.
4. Connect the 2 white wires (F) together using a UL listed wire
connector.
5. Connect the green (or bare) ground wire (H) from the oven
cable to the green (or bare) ground wire (in the junction box)
using a UL listed wire connector.
6. Install junction box cover.
A. UL listed or CSA approved conduit connector
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge solid copper wire.
Electrically ground oven.
Failure to follow these instructions can result in death,
fire, or electrical shock.
A
If your home has: Go to section:
4-wire 4-wire Cable from Home
Power Supply
3-wire 3-wire Cable from Home
Power Supply
A. Cable from home power supply
B. Black wires
C. Red wires
D. 4-wire flexible cable from oven
E. Junction box
F. W h i t e w i r e s
G. UL listed wire connectors
H. Green (or bare) ground wires
I. UL listed or CSA approved
conduit connector
½"
(1.3 cm)
½"
(1.3 cm)
A
B
C
D
E
F
G
H
I

7
3-Wire Cable from Home Power Supply - U.S. Only
IMPORTANT: Use the 3-wire cable from home power supply
where local codes permit a 3-wire connection.
1. Connect the 2 blac wires (C) together using a UL listed wire
connector.
2. Connect the 2 white wires (D) and the green (or bare) ground
wire (of the oven cable) using a UL listed wire connector.
3. Connect the 2 red wires (G) together using a UL listed wire
connector.
4. Install junction box cover.
Install Oven
1. Using 2 or people, lift oven partially into cabinet cutout using
the oven opening as an area to grip.
NOTE: Push against seal area of oven front frame when
pushing oven into cabinet. Do not push against outside
edges.
2. Push against seal area of front frame to push oven into
cabinet until shipping feet almost contact cabinet.
3. On models with shipping feet, use a Phillips screwdriver to
remove screws attaching the shipping feet.
4. Push oven completely into cabinet and center oven into
cabinet cutout.
5. Securely fasten oven to cabinet using the #8–14 x 1" screws
(2 for single oven, 4 for double oven) provided. Insert the
screws through holes in mounting rails. Do not overtighten
screws.
6. On some models, the oven vent is taped to the side of the
oven. See the following instructions to install.
■Insert the vent tabs (B) into slots (A) in the oven frame.
■With one #8–18 x ³⁄₈" screw (C) for each side of the vent,
fasten vent securely to the oven.
A. Cable from home power supply
B. Junction box
C. Black wires
D. White wires
E. Green (or bare) ground wire
(from oven)
F. 4-wire flexible cable from
oven
G. Red wires
H. UL listed wire connectors
I. UL listed or CSA approved
conduit connector
B
C
D
E
F
H
G
A
I
WARNING
Excessive Weight Hazard
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.
A. Shipping foot
A. Mounting rail
B. Insert #8–14 x 1" screw.
A. Oven frame slot
B. Vent tab
C. #8–18 x ³⁄₈" screw
D. Oven vent
A
A
B
AB
C
D

8
7. Slide top end of each trim piece upward onto oven side rails.
8. Push each trim piece into place at bottom of trim.
9. Use screws to attach each trim piece to oven.
10. Replace oven rac s.
11. Replace oven door by inserting ends of hinges into hinge slots
in the oven frame.
12. Push hinges in as far as they will go and open the oven door.
You should feel the oven door drop into place.
13. Rotate both hinge latches bac to the loc ed position.
14. Chec that the door is free to open and close. If it is not,
repeat the removal and installation procedures. See “Remove
Oven Trim” section.
15. Repeat for lower oven door.
16. Reconnect power.
17. Display panel will light briefly, and “PF” should appear in the
display.
18. If display panel does not light, please reference the
“Assistance or Service” section of the Use and Care Guide or
contact the dealer from whom you purchased your oven.
Complete Installation
1. Chec that all parts are now installed. If there is an extra part,
go bac through the steps to see which step was s ipped.
2. Chec that you have all of your tools.
3. Dispose of/recycle all pac aging materials.
4. For oven use and cleaning, read the Use and Care Guide.
Check Operation
1. Turn power on. “PF” should appear in the display.
2. Press BROIL. “BROIL” will appear in the display.
3. Press START. Ma e sure the oven door is closed and the “ON”
light is shown in the display.
If oven(s) does not operate, check the following:
■Household fuse is intact and tight; or circuit brea er has
not tripped.
■Electrical supply is connected.
■See “Troubleshooting” section in the Use and Care Guide.
4. When oven has been on for 5 minutes, feel for heat.
If you do not feel heat or if an “F” followed by a number
appears in the display, turn off the oven and contact a
qualified technician.
5. Press CANCEL.
To set the cloc and other oven functions, refer to the Use and
Care Guide.
If you need Assistance or Service:
Please reference the “Assistance or Service” section of the Use
and Care Guide or contact the dealer from whom you purchased
your built-in oven.
A. Push trim into place and replace screw.
A

9
SÉCURITÉ DU FOUR ENCASTRÉ
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

10
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire
■Tournevis Philips
■Mètre ruban
■Perceuse manuelle ou électrique (pour l'installation dans un
placard mural)
■Foret de 1" (25 mm) (pour l'installation dans un placard mural)
■Niveau
Pièces nécessaires :
■Connecteur de conduit (homologation UL ou CSA)
■Connecteurs de fils (homologation UL)
Pièces fournies :
■Vis n° 8–14 x 1" - four simple (2), four double (4)
■Évent du fond (fourni sur certains modèles)
■Deux vis n° 8–18 x ³⁄₈" - évent du fond (fourni sur certains
modèles)
Consulter les codes locaux. Vérifier l'alimentation électrique
existante. Voir “Spécifications électriques”.
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualifié agréé.
Exigences d’emplacement
S'assurer d'avoir tout le nécessaire pour une installation
convenable. C'est à l'installateur qu'incombe la responsabilité de
se conformer aux espacements d'installation spécifiés dans ces
instructions.
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■Respecter les dimensions indiquées pour la cavité
d'installation entre les placards. Ces dimensions prennent en
compte les dégagements de séparation nécessaires.
■Pour l'installation comme four encastré, l'espace d'installation
doit permettre la formation d'une enceinte complète autour de
la partie encastrée du four.
■Une source d'électricité avec liaison à la terre est nécessaire.
Voir la section “Spécifications électriques”.
■Le boîtier de raccordement doit être situé à moins de
3" (7,6 cm) au-dessous de la surface de support lorsque le
four est installé dans un placard mural. Percer un trou de
diamètre 1" (2,5 cm) ou plus dans l'angle arrière gauche ou
droit de la surface de support pour le passage du câble
d'alimentation jusqu'au boîtier de connexion.
REMARQUE : Pour l'installation sous un plan de travail, on
recommande que le boîtier de connexion soit situé dans le
placard adjacent, à droite ou à gauche. Dans le cas de
l'installation du boîtier de connexion sur le mur arrière, derrière
le four, le boîtier de connexion devra être encastré et placé
dans l'angle inférieur ou supérieur du placard, à gauche ou à
droite; sinon le four ne pourrait pas passer dans l'ouverture
destinée à le recevoir.
■La surface de support du four doit être robuste, horizontale et
en affleurement avec le bas de l'ouverture découpée dans le
placard. Le plancher doit pouvoir soutenir un poids de
172 lb (78 g).
Installation sous un plan de travail (avec table de cuisson
installée au-dessus) :
Les fours homologués pour ce type d'installation comportent une
étiquette d'homologation placée sur le dessus du four. Voir les
instructions d'installation du plan de travail au sujet des
dimensions de l'ouverture à réaliser et des combinaisons
approuvées four/table de cuisson (document distinct).
Dimensions du produit
Dimensions du placard
Four simple sous le plan de travail (sans table de cuisson
au-dessus)
A. Largeur encastrement 34³⁄₈" (87,3 cm) max.
B. Hauteur hors-tout 29" (73,7 cm) max.
C. Largeur hors-tout 35³⁄₄" (9 ,8 cm)
D. Profondeur encastrement 23" (58,4 cm) max.
E. Hauteur encastrement 27¹⁄₂" (69,9 cm)
A. Largeur placard 36" (91,4 cm) min.
B. Distance entre sommet de l’ouverture et face inf.
du plan de travail 1¹⁄₂" (3,8 cm) min.
C. Distance entre plancher et bord inf. de
l’ouverture 5¹⁄₄" (13,3 cm)
D. Largeur ouverture 34¹⁄₂" (87,6 cm)
E. Hauteur ouverture 27³⁄₄" (7 ,5 cm) min.
A
B
C
D
E
AB
C
D
E

11
Four simple installé dans un placard
Vue en coupe du placard
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre lorsque les
codes le permettent, il est recommandé qu'un électricien qualifié
vérifie que la liaison à la terre et le calibre pour fils sont conformes
aux codes locaux.
Il n'est pas recommandé d'utiliser une tuyauterie de gaz pour le
raccordement à la terre.
En cas de doute quant à la qualité de la liaison à la terre du four,
consulter un électricien qualifié.
Il n’est pas recommandé d’installer un fusible dans le conducteur
neutre ou le conducteur de liaison à la terre.
Ce four doit être raccordé à un système permanent métallique de
câblage relié à la terre.
S'assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l'électricité, Partie 1 et C22.2 N° O-M91 -
dernière édition, et à tous les codes et règlements locaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Par
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type de
raccords électriques que l'on utilisera et suivre les instructions
indiquées ici.
■Le four doit être alimenté par une source d'électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). La plaque signalétique
est située au bas de la glissière de droite. Voir l'illustration ci-
dessous.
■Un modèle de 7,2 W ou moins à 240 volts (5,4 W ou moins
à 208 volts) doit être alimenté par un circuit indépendant de
30 A.
■On recommande d'utiliser un disjoncteur ou un fusible
temporisé.
■Raccorder l’appareil directement au coupe-circuit ou au
disjoncteur par un câble à conducteur de cuivre et gaine
métallique flexible ou gaine non métallique (avec conducteur
de liaison à la terre). Voir la section “Raccordement
électrique”.
■Le câble flexible de l’appareil doit être connecté directement
dans le boîtier de connexion.
■Installer un fusible pour chaque fil de phase.
■Ne pas couper le conduit. La longueur du conduit fournie est
destinée à faciliter l'entretien du four.
■L'installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
■Si le domicile est équipé d'un câblage en aluminium, suivre les
instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l'aluminium.
Appliquer la procédure recommandée par le fabricant des
connecteurs. La connexion aluminium/cuivre doit être conforme
aux codes locaux et aux pratiques de câblage acceptées par
l'industrie.
A. Largeur placard 36" (91,4 cm) min.
B. Distance entre sommet de l’ouverture et bas de
porte de placard supérieur 1" (2,5 cm)
C. Distance entre plancher et bord inf. de
l’ouverture 32" (81,3 cm)
D. Largeur ouverture 34¹⁄₂" (87,6 cm)
E. Distance entre bas de l’ouverture et sommet de
porte de placard 1¹⁄₂" (3,8 cm) min.
F. Hauteur ouverture 27³⁄₄" (7 ,5 cm) min.
A. Profondeur ouverture 23¹⁄₄" (59,1 cm) min.
B. Profondeur du four encastré 23" (58,4 cm)
C. Avant du four
D. Four encastré
E. Placard
A
B
C
D
E
F
A
B
C
D
E
Four simple
A. Plaque signalétique
A

12
INSTRUCTIONS D’INSTALLATION
Préparation du four encastré
1. Choisir l'emplacement final pour l'installation du four. Repérer
le câblage existant pour éviter de le percer ou de
l'endommager lors de l'installation.
2. Pour éviter d'endommager le plancher, placer le four sur une
feuille de carton avant l'installation. Lors des opérations de
levage, ne pas prendre prise sur la poignée ou sur une autre
partie du châssis avant.
Sur les modèles avec pieds installés pour l'expédition :
Pour éviter d'endommager le produit, ne pas enlever les pieds
installés pour l'expédition au niveau des angles avant/
inférieurs du four. Les pieds protègent la garniture inférieure
du four jusqu'à son insertion dans l'espace d'installation à
l’intérieur des placards.
3. Enlever les matériaux d'emballage et les rubans adhésifs du
four.
4. Enlever le matériel à l'intérieur du sachet de documentation.
5. Enlever et conserver à part les grilles et autres composants
qu'on trouve à l'intérieur du four.
6. Approcher le four et la feuille de carton de l'emplacement final
du four.
Dépose des garnitures du four
IMPORTANT : Employer les deux mains pour enlever la porte du
four.
1. Ouvrir la porte du four.
2. Identifier les charnières de la porte du four dans les deux
angles de la porte; faire pivoter les charnières vers l'avant
jusqu'à la position de déverrouillage.
3. Saisir les bords de la porte du four avec les deux mains et
effectuer une manœuvre de fermeture de la porte du four,
jusqu'à la position où la fermeture de la porte n'est plus
possible. Soulever et tirer la porte du four vers soi et enlever la
porte. Conserver la porte du four à part sur une surface travail
couverte.
4. Enlever la vis inférieure de chaque tringle de garniture latérale
du four.
5. Saisir l'extrémité inférieure de la tringle de garniture et tirer
pour l'écarter du four.
6. Faire glisser l'extrémité supérieure de la tringle de garniture
vers le bas pour pouvoir séparer la tringle du four. Conserver
la tringle à part.
A. Porte du four - position de
verrouillage B. Porte du four - position de déverrouillage
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A
B
A. Tirer pour ôter la vis de la tringle de garniture.
A

13
Raccordement électrique
Le câblage d'alimentation de ce four comporte un conducteur
neutre (blanc) et un conducteur vert (ou nu) de liaison à la terre
connecté à la caisse; ces deux conducteurs sont torsadés.
1. Déconnecter la source de courant électrique.
2. Faire passer le conduit de câble flexible depuis le four à
travers l’ouverture dans le placard.
3. Le cas échéant, enlever le couvercle du boîtier de connexion.
4. Installer un connecteur de conduit (homologation UL ou CSA)
sur le boîtier de connexion.
5. Acheminer le conduit de câble flexible depuis le four jusqu'au
boîtier de connexion - utiliser un connecteur de conduit
(homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Voir “Tableau des options de raccordement électrique” pour
terminer l'installation correspondant à votre type de
raccordement électrique.
Tableau des options de raccordement électrique
Câble à 4 conducteurs depuis le point de distribution du
domicile
IMPORTANT : Utiliser le câble à 4 conducteurs provenant du
point de distribution du domicile aux États-Unis lorsque les codes
ne permettent pas la mise à la terre par l'intermédiaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
résidences mobiles et les véhicules récréatifs, dans les nouvelles
constructions, et au Canada.
1. Connecter ensemble les 2 conducteurs noirs (B) avec un
connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de fils (homologation UL).
3. Détorsader le conducteur blanc du conducteur vert (ou nu) de
liaison à la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un
connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison à la terre (H) du
câble du four au conducteur vert (ou nu) de liaison à la terre
dans le boîtier de connexion - utiliser un connecteur de fils
(homologation UL).
6. Installer le couvercle du boîtier de connexion.
A. Connecteur de conduit (homologation UL ou CSA)
Câblage de la maison : Voir la section :
4 conducteurs Câble à 4 conducteurs depuis
le point de distribution du
domicile
3 conducteurs Câble à 3 conducteurs depuis
le point de distribution du
domicile
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser des conducteurs de cuivre rigides de calibre 8.
Relier le four à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
A
½"
(1,3 cm)
½"
(1,3 cm)
A. Câble depuis le point de
distribution du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. Câble flexible à 4 conducteurs
depuis le four
E. Boîtier de connexion
F. Conducteurs blancs
G. Connecteurs de fils
(homologation UL)
H. Conducteurs verts (ou nus) de
liaison à la terre
I. Connecteur de conduit
(homologation UL ou CSA)
A
B
C
D
E
F
G
H
I

14
Câble à 3 conducteurs depuis le point de distribution du
domicile - É.-U. seulement
IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point de
distribution du domicile lorsque les codes locaux autorisent un tel
raccordement.
1. Connecter ensemble les 2 conducteurs noirs (C) avec un
connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert
ou nu de liaison à la terre (du câble du four) avec un
connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec un
connecteur de fils (homologation UL).
4. Installer le couvercle du boîtier de connexion.
Installation du four
1. À l’aide de 2 personnes ou plus, soulever partiellement le four
pour l'introduire dans l'ouverture d'installation dans le placard;
utiliser l’ouverture du four comme zone de prise.
REMARQUE : Pousser le four pour l'introduire dans le placard
en poussant contre la zone du joint du four sur le châssis
avant. Ne pas pousser contre les bords externes.
2. Pousser contre la zone du joint du châssis avant pour
introduire le four dans le placard jusqu'à ce que les pieds
installés pour l'expédition soient presque au contact du
placard.
3. Sur les modèles avec pieds installés pour l'expédition, utiliser
un tournevis Phillips pour ôter les vis fixant les pieds installés
pour l'expédition.
4. Pousser complètement le four dans le placard; centrer le four
dans la cavité du placard.
5. Fixer solidement le four sur les éléments du placard avec les
vis n° 8–14 x 1" fournies (2 pour un four simple, 4 pour un four
double). Insérer les vis à travers les trous des rails de
montage. Ne pas serrer excessivement les vis.
6. Sur certains modèles, l'évent du four est immobilisé avec du
ruban adhésif sur le côté du four. Pour l'installation, procéder
selon les instructions suivantes.
■Insérer les onglets de l'évent (B) dans les ouvertures (A) du
châssis du four.
■Avec une vis n° 8–18 x ³⁄₈" (C) pour chaque côté de l'évent,
fixer solidement l'évent au four.
A. Câble depuis le point de
distribution du domicile
B. Boîtier de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteur vert (ou nu) de
liaison à la terre (depuis le four)
F. Câble flexible à 4
conducteurs depuis le four
G. Conducteurs rouges
H. Connecteurs de fils
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
B
C
D
E
F
H
G
A
I
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A. Pied installé pour l'expédition
A. Rail de montage
B. Insérer la vis n° 8-14 x 1".
A. Ouverture dans le châssis du four
B. Onglet de l'évent
C. Vis n° 8–18 x ³⁄₈"
D. Évent du four
A
A
B
AB
C
D

15
7. Faire glisser l'extrémité supérieure de chaque pièce de
garniture, vers le haut, dans les rails latéraux du four.
8. Appuyer pour insérer chaque pièce de garniture et la mettre
en place à l'extrémité inférieure.
9. Utiliser des vis pour fixer chaque pièce de garniture sur le four.
10. Réinstaller les grilles du four.
11. Réinstaller la porte du four - insérer les extrémités des
charnières dans les ouvertures destinées à les recevoir sur le
châssis du four.
12. Enfoncer les charnières aussi loin qu'elles peuvent aller et
ouvrir la porte du four. On doit percevoir le mouvement de
mise en place de la porte du four.
13. Faire pivoter les deux charnières jusqu'à la position de
verrouillage.
14. Effectuer quelques manœuvres d'ouverture/fermeture de la
porte du four pour vérifier le bon fonctionnement. En cas
d'impossibilité d'ouverture ou de fermeture parfaite de la
porte, répéter le processus de dépose et d'installation de la
porte. Voir la section “Dépose des garnitures du four”.
15. Répéter cette procédure pour la porte du four inférieur.
16. Reconnecter la source de courant électrique.
17. Le tableau d'affichage s'allumera brièvement et “PF” devrait
s'afficher.
18. Si le tableau d'affichage ne s'allume pas, consulter la section
“Assistance ou service” du Guide d'utilisation et d'entretien ou
contacter le marchand qui vous a vendu le four.
Achever l’installation
1. Vérifier que toutes les pièces sont maintenant installées. S'il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Pour l’utilisation et le nettoyage du four, lire le Guide
d'utilisation et d'entretien.
Vérification du fonctionnement
1. Mettre l’appareil sous tension. L’afficheur devrait indiquer
“PF”.
2. Appuyer sur BROIL (cuisson au gril). “BROIL” apparaît sur
l'afficheur.
3. Appuyer sur START (mise en marche). S'assurer que la porte
du four est fermée et que le témoin lumineux “ON” (marche)
est allumé sur l'afficheur.
Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :
■Fusible grillé ou desserré? Disjoncteur ouvert?
■Prise de courant correctement alimentée?
■Voir la section “Dépannage” dans le Guide d'utilisation et
d'entretien.
4. Après 5 minutes de fonctionnement du four, évaluer
l'échauffement au toucher.
Si aucune chaleur n'est ressentie ou si un “F” suivi d'un
nombre apparaît sur l'afficheur, éteindre le four et contacter un
technicien qualifié.
5. Appuyer sur CANCEL (annulation).
Pour le réglage de l’horloge et d’autres fonctions du four, voir le
Guide d’utilisation et d’entretien.
Si vous avez besoin d assistance ou de service :
Veuillez consulter la section “Assistance ou service” du Guide
d'utilisation et d'entretien ou contacter le revendeur qui vous a
vendu le four encastré.
A. Appuyer pour la mise en place de la pièce de
garniture et réinstaller la vis.
A

8304426
© 2006 hirlpool Corporation.
All rights reserved.
Tous droits réservés.
9/06
Printed in U.S.A.
Imprimé aux É.-U.
