Klark Teknik DN200 User manual

Klark Industrial Park, Walter Nash Road,
Kidderminster. Worcestershire. DY11 7HJ. England.
Tel: [phone], Fax: [phone]
Email: [e-mail]
Website: klarkteknik.com
© 2013 MUSIC Group IP Limited
DN200 Active Stereo DI Box with Extended
Dynamic Range and Low Noise Floor
Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
DOC04-DN200QSG1 Issue B
130321_DOC04-DN200QSG1 IssB WW.indd Spread 1 of 10 - Pages(20, 1)130321_DOC04-DN200QSG1 IssB WW.indd Spread 1 of 10 - Pages(20, 1) 21/03/2013 11:29:5521/03/2013 11:29:55

2DN200 Active Stereo DI Box
Important Instructions
EN
LEGAL DISCLAIMER
TECHNICAL SPECIFICATIONS AND APPEARANCES ARE
SUBJECT TO CHANGE WITHOUT NOTICE AND ACCURACY IS
NOT GUARANTEED. BEHRINGER, KLARKTEKNIK, MIDAS,
BUGERA, AND TURBOSOUND ARE PART OF THE MUSIC GROUP
(MUSIC-GROUP.COM). ALLTRADEMARKS ARE THE PROPERTY
OF THEIR RESPECTIVE OWNERS. MUSIC GROUP ACCEPTS NO
LIABILITY FOR ANY LOSSWHICH MAY BE SUFFERED BY ANY
PERSON WHO RELIES EITHERWHOLLY OR IN PART UPON ANY
DESCRIPTION, PHOTOGRAPH OR STATEMENT CONTAINED
HEREIN. COLOURS AND SPECIFICATIONS MAYVARY SLIGHTLY
FROM PRODUCT. KLARKTEKNIK PRODUCTS ARE SOLD
THROUGH AUTHORIZED DEALERS ONLY. DISTRIBUTORS AND
DEALERS ARE NOT AGENTS OF MUSIC GROUP AND HAVE
ABSOLUTELY NO AUTHORITY TO BIND MUSIC GROUP BY ANY
EXPRESS OR IMPLIED UNDERTAKING OR REPRESENTATION.
THISMANUAL IS COPYRIGHTED. NO PART OFTHIS MANUAL
MAY BE REPRODUCED OR TRANSMITTED IN ANY FORM OR
BY ANY MEANS, ELECTRONIC OR MECHANICAL, INCLUDING
PHOTOCOPYING AND RECORDING OF ANY KIND, FOR ANY
PURPOSE, WITHOUTTHE EXPRESS WRITTEN PERMISSION OF
MUSIC GROUP IP LIMITED.
ALL RIGHTS RESERVED.
© 2013 MUSIC Group IP Ltd.
Trident Chambers,Wickhams Cay, P.O. Box 146,
Road Town, Tortola, BritishVirgin Islands
LIMITED WARRANTY
For the applicable warranty terms and conditions and
additional information regarding MUSICGroup’s Limited
Warranty, please see complete details online at
www.music-group.com/warranty.
Instrucciones de
seguridad
ES
NEGACIÓN LEGAL
LAS ESPECIFICACIONESTÉCNICAS Y LA APARIENCIA EXTERIOR
ESTÁN SUJETAS A CAMBIOS SIN PREVIO AVISOY NO PODEMOS
GARANTIZAR LA TOTAL EXACTITUD DETODO LO QUE APARECE
AQUÍ. BEHRINGER, KLARKTEKNIK, MIDAS, BUGERA,Y
TURBOSOUND SON PARTE DEL GRUPO MUSIC GROUP
(MUSIC-GROUP.COM).TODAS LAS MARCAS REGISTRADAS
SON PROPIEDAD DE SUS RESPECTIVOS DUEÑOS. MUSIC
GROUP NO ACEPTA NINGÚNTIPO DE RESPONSABILIDAD POR
POSIBLES DAÑOSY PERJUICIOS SUFRIDOS POR CUALQUIER
PERSONA QUE SE HAYA BASADO COMPLETAMENTE O EN PARTE
EN LAS DESCRIPCIONES, FOTOGRAFÍAS O EXPLICACIONES
QUE APARECEN EN ESTE DOCUMENTO. LOS COLORESY
ESPECIFICACIONESTÉCNICAS PUEDEN VARIAR LIGERAMENTE
DE UN PRODUCTO A OTRO. LOS PRODUCTOS KLARK TEKNIK SON
COMERCIALIZADOS ÚNICAMENTE ATRAVÉS DE DISTRIBUIDORES
OFICIALES. LOS DISTRIBUIDORES Y MAYORISTAS NO
SON AGENTES DE MUSIC GROUP, POR LO QUE NO ESTÁN
AUTORIZADOS A CONCEDER NINGÚN TIPO DE CONTRATO O
GARANTÍA QUE OBLIGUE A MUSIC GROUP DE FORMA EXPRESA
O IMPLÍCITA. ESTE MANUAL ESTÁ PROTEGIDO POR LAS LEYES
DEL COPYRIGHT. ESTE MANUAL NO PUEDE SER REPRODUCIDO
O TRANSMITIDO, NI COMPLETO NI EN PARTE, PORNINGÚN
TIPO DE MEDIO, TANTO SI ES ELECTRÓNICO COMO MECÁNICO,
INCLUYENDO EL FOTOCOPIADO O REGISTRO DE CUALQUIER TIPO
Y PARA CUALQUIER FIN, SIN LA AUTORIZACIÓN EXPRESA Y POR
ESCRITO DE MUSIC GROUP IP LTD.
RESERVADOS TODOS LOS DERECHOS.
© 2013 MUSIC Group IP Ltd.
Trident Chambers,Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
GARANTÍA LIMITADA
Si quiere conocer los detalles y condiciones aplicables de la
garantía así como información adicional sobre la Garantía
limitada de MUSIC group, consulte online toda la información
en la web www.music-group.com/warranty.
Consignes de sécurité
FR
DÉNI LÉGAL
CARACTÉRISTIQUES TECHNIQUES ET APPARENCE SUJETTES À
MODIFICATIONS SANS PRÉAVIS. PRÉCISION NON GARANTIE.
BEHRINGER, KLARK TEKNIK, MIDAS, BUGERA, ET TURBOSOUND
FONT PARTIE DU MUSIC GROUP (MUSIC-GROUP.COM). TOUTES
LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ DE LEURS
PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ MUSIC GROUP
N’ACCEPTE AUCUNE RESPONSABILITÉ DANS LES ÉVENTUELS
DOMMAGES OU PERTES SUBIS PAR UN TIERS EN SE BASANT EN
ENTIER OU EN PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES
OU DÉCLARATIONS CONTENUES DANS CE DOCUMENT.
LES COULEURS ET CARACTÉRISTIQUES PEUVENTVARIER
LÉGÈREMENT DE CELLES DU PRODUIT. LES PRODUITS KLARK
TEKNIK NE SONT VENDUS QUE PAR LE BIAIS DE REVENDEURS
AGRÉÉS. LES DISTRIBUTEURS ET LES REVENDEURS NE SONT PAS
AGENTS DE MUSIC GROUP ET N’ONT ABSOLUMENT AUCUNE
AUTORITÉ POUR ENGAGER OU REPRÉSENTER LA SOCIÉTÉ MUSIC
GROUP DE FAÇON IMPLICITE, EXPLICITE OU INDIRECTE. CE
MODE D’EMPLOI EST PROTÉGÉ PAR DROITS D’AUTEURS. IL EST
INTERDIT DE TRANSMETTRE OU DE COPIER CE MODE D’EMPLOI
SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN QUE
CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE, CEQUI COMPREND
19Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
Outras Informações
Importantes
PT
1 Registre-se online. Porfavor,
registre seu novo equipamento Klark Teknik
logo após a compra visitando o site
klarkteknik.com Registrar sua compra usando
nosso simples formulário online nos ajuda a
processar seus pedidos de reparos com maior
rapidez e eciência. Alémdisso, leia nossos
termos e condições de garantia, caso seja
necessário.
2 Avaria. Se não houver qualquer
revendedor da MUSIC Group na sua zona,
poderá contactar o distribuidor da MUSIC
Group para o seu país através do website
klarkteknik.com. Se o seu país não estiver
listado por favor contacte “United Kingdom
(MIDAS and KLARK TEKNIK HQ)” localizado
em “Service > Service/Repairs” no website
klarkteknik.com. Em alternativa, porfavor
envie-nos o formulário de devolução de garantia
online que pode encontrar em “Service>
Warranty Registration” emklarkteknik.com
ANTES de devolver o produto. Todas as questões
deverão ser acompanhadas pela descrição do
problema e pelo número de série do produto. A
elegibilidade da garantia irá ser vericada com
o recibo de venda original.
130321_DOC04-DN200QSG1 IssB WW.indd Spread 2 of 10 - Pages(2, 19)130321_DOC04-DN200QSG1 IssB WW.indd Spread 2 of 10 - Pages(2, 19) 21/03/2013 11:30:0421/03/2013 11:30:04

18 DN200 Active Stereo DI Box
Weitere wichtige
Informationen
DE
1 Online registrieren.
Bitteregistrieren Sie Ihr neues
Klark Teknik-Gerät direkt nach dem Kauf
auf der Website klarkteknik.com. Wenn Sie
Ihren Kauf mit unserem einfachen online
Formular registrieren, können wir Ihre
Reparaturansprüche schneller und ezienter
bearbeiten. Lesen Sie bitte auch unsere
Garantiebedingungen, fallszutreend.
2 Funktionsfehler. Sollte sich
Ihr MUSIC Group-Händler nicht in Ihrer
Nähe benden, kontaktierenSie bitte den
MUSIC Group-Vertrieb Ihres Landes unter
klarkteknik.com. Wenn Ihr Land nicht
aufgelistet ist, kontaktieren Sie bitte das
“United Kingdom (MIDAS and KLARK TEKNIK
HQ)” in der Rubrik “Service > Service/Repairs”
auf der klarkteknik.com Website. Alternativ
können Sie auch in der Rubrik “Service >
Warranty Registration” vonklarkteknik.com
das Online-Formular zur Rücksendung im
Garantiefall ausfüllen, BEVOR Sie das Produkt
zurückschicken. AlleAnfragen müssen durch
eine Beschreibung des Problems und die
Seriennummer des Produkts ergänzt werden.
Der Garantieanspruch wird anhand des
originalen Kaufbelegs überprüft.
Informations importantes
FR
1 Enregistrez-vous en ligne.
Prenez le temps d’enregistrer votre produit
Klark Teknik aussi vite que possible sur le site
Internet klarkteknik.com. Le fait d’enregistrer
le produit en ligne nous permet de gérer
les réparations plus rapidement et plus
ecacement. Prenezégalement le temps de lire
les termes et conditions de notre garantie.
2 Dysfonctionnement. Sivous
n’avez pas de revendeur MUSIC Group à
proximité, contactez le distributeur MUSIC Group
de votre pays à l’adresse klarkteknik.com. Si
votre pays n’est pas indiqué, contactez le “United
Kingdom (MIDAS and KLARK TEKNIK HQ)” situé
dans “Service > Service/Repairs” du site Internet
klarkteknik.com. Vouspouvez également
soumettre en ligne le formulaire de retour sous
garantie dans “Service > Warranty Registration”
sur le site klarkteknik.com AVANT de renvoyer
le produit. Toutesles requêtes doivent être
accompagnées de la description du problème
et du numéro de série du produit. La prise en
charge par la garantie sera validée par la facture
de vente initiale.
3Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
LES MOYENS DE PHOTOCOPIE ET D’ENREGISTREMENT
DEQUELLEFAÇONQUECESOIT,QUEL QUE SOIT LE BUT, SANS LA
PERMISSIONÉCRITE EXPRESSE DE MUSICGROUP IP LIMITED.
TOUS DROITS RÉSERVÉS.
© 2013 MUSIC Group IP Ltd.
Trident Chambers,Wickhams Cay, P.O. Box 146,
Road Town, Tortola, Iles Vierges Britanniques
GARANTIE LIMITÉE
Pour connaître les termes et conditions de garantie
applicables, ainsi que les informations supplémentaires et
détaillées sur la Garantie Limitée de MUSIC Group, consultez le
site Internet www.music-group.com/warranty.
Sicherhteitshinweise
DE
HAFTUNGSAUSSCHLUSS
TECHNISCHE DATEN UND ERSCHEINUNGSBILD KÖNNEN
UNANGEKÜNDIGT GEÄNDERTWERDEN. IRRTÜMERBLEIBEN
VORBEHALTEN. BEHRINGER, KLARKTEKNIK, MIDAS,
BUGERA UND TURBOSOUND SINDTEIL DER MUSIC GROUP
(MUSIC-GROUP.COM). ALLEWARENZEICHEN SIND DAS
EIGENTUM IHRER JEWEILIGEN BESITZER. MUSIC GROUP
ÜBERNIMMT KEINE HAFTUNG FÜRVERLUSTE, DIEPERSONEN
ENTSTEHEN, DIE SICH GANZ ODERTEILWEISE AUF HIER
ENTHALTENE BESCHREIBUNGEN, FOTOS ODER AUSSAGEN
VERLASSEN. ABGEBILDETE FARBEN UND SPEZIFIKATIONEN
KÖNNEN GERINGFÜGIGVOM PRODUKT ABWEICHEN. MUSIC
GROUP PRODUKTE WERDEN NUR ÜBER AUTORISIERTE
FACHHÄNDLERVERKAUFT. DIEVERTRIEBSPARTNER UND
HÄNDLER SIND KEINE VERTRETER VON MUSIC GROUP
UND SIND NICHT BERECHTIGT, MUSIC GROUP DURCH
AUSDRÜCKLICHE ODER STILLSCHWEIGENDE HANDLUNGEN
ODER REPRÄSENTANZEN ZU VERPFLICHTEN. DIESE
BEDIENUNGSANLEITUNG IST URHEBERRECHTLICH GESCHÜTZT.
KEIN TEIL DIESES HANDBUCHS DARF IN IRGENDEINER FORM
ODER MIT IRGENDWELCHEN MITTELN ELEKTRONISCH ODER
MECHANISCH, INKLUSIVE FOTOKOPIE ODER AUFNAHME, ZU
IRGENDEINEM ZWECK OHNE DIE SCHRIFTLICHE ZUSTIMMUNG
DER FIRMA MUSIC GROUP IP LIMITEDVERVIELFÄLTIGT ODER
ÜBERTRAGENWERDEN.
ALLE RECHTE VORBEHALTEN.
© 2013 MUSIC Group IP Ltd.
Trident Chambers,Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
BESCHRÄNKTE GARANTIE
Die geltenden Garantiebedingungen und zusätzliche
Informationen bezüglich der von MUSIC Group gewährten
beschränkten Garantie nden Sie online unter
www.music-group.com/warranty.
Instruções de Segurança
Importantes
PT
LEGAL RENUNCIANTE
ESPECIFICAÇÕESTÉCNICAS E APARÊNCIA ESTÃO SUJEITAS
A MUDANÇAS SEM AVISO PRÉVIO E NÃO HÁ GARANTIA DE
PRECISÃO. BEHRINGER, KLARKTEKNIK, MIDAS, BUGERA, E
TURBOSOUND FAZEM PARTE DO MUSIC GROUP
(MUSIC-GROUP.COM).TODAS AS MARCAS REGISTADAS SÃO
PROPRIEDADE DOS SEUS RESPECTIVOS PROPRIETÁRIOS.
MUSIC GROUP NÃO SE RESPONSABILIZA POR QUALQUER
PERDA QUE POSSATER SIDO SOFRIDA POR QUALQUER PESSOA
QUE ACREDITATANTO COMPLETA QUANTO PARCIALMENTE
EM QUALQUER DESCRIÇÃO, FOTO OU AFIRMAÇÃO AQUI
CONTIDA. CORES E ESPECIFICAÇÕES PODEMVARIAR UM
POUCO DO PRODUTO. OS PRODUTOS DA KLARKTEKNIK SÃO
VENDIDOS ATRAVÉS DE DISTRIBUIDORES AUTORIZADOS
APENAS. DISTRIBUIDORES E REVENDEDORES NÃO SÃO
AGENTES DA MUSIC GROUP E NÃOTÊM AUTORIDADE ALGUMA
PARA OBRIGAR A MUSIC GROUP A QUALQUER TAREFA OU
REPRESENTAÇÃO EXPRESSA OU IMPLÍCITA. ESTE MANUALTEM
DIREITOS AUTORAIS. PARTE ALGUMA DESTE MANUAL PODE
SER REPRODUZIDA OUTRANSMITIDA DE QUALQUER FORMA
OU MEIO, ELETRÔNICO OU MECÂNICO, INCLUINDO FOTOCÓPIA
E GRAVAÇÃO DE QUALQUERTIPO, PARA QUALQUER INTENÇÃO,
SEM A PERMISSÃO ESCRITA EXPRESSA DE MUSIC GROUP IP
LIMITED.
TODOS DIREITOS RESERVADOS.
© 2013 MUSIC Group IP Ltd.
Trident Chambers,Wickhams Cay, P.O. Box 146,
Road Town, Tortola, Ilhas Virgens Britânicas
GARANTIA LIMITADA
Para obter os termos de garantia aplicáveis e condições e
informações adicionais a respeito da garantia limitada do
MUSIC group, favor vericar detalhes na íntegra através do
website www.music-group.com/warranty.
130321_DOC04-DN200QSG1 IssB WW.indd Spread 3 of 10 - Pages(18, 3)130321_DOC04-DN200QSG1 IssB WW.indd Spread 3 of 10 - Pages(18, 3) 21/03/2013 11:30:0421/03/2013 11:30:04

4DN200 Active Stereo DI Box
2a
3
1b
4
1a 2b
6a5 6b 7a 7b5
89

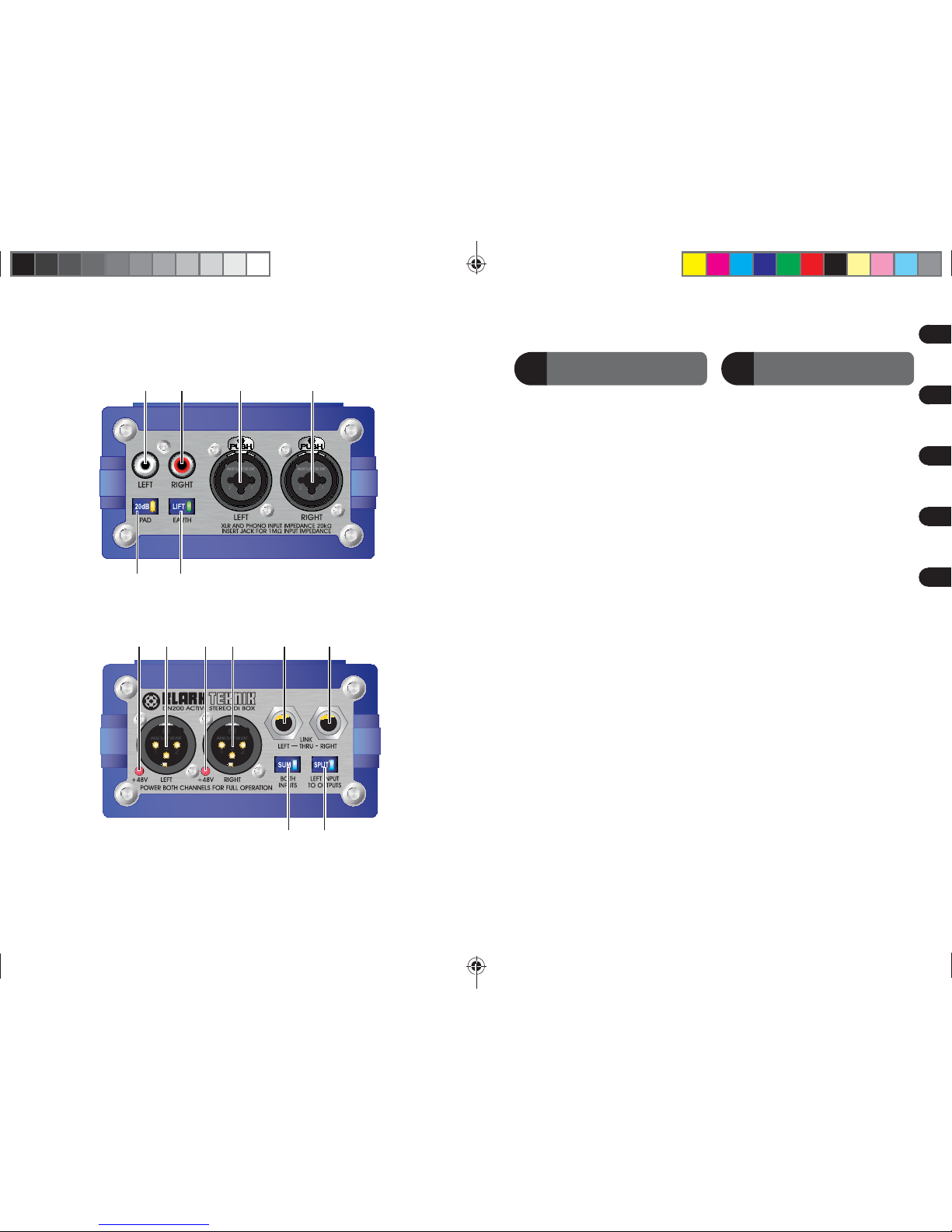

Front and rear DN200
DN200 controls
DN200 controls
17Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
Other important information
Important information
EN
1 Register online. Please register
your new Klark Teknik equipment right after
you purchase it by visiting klarkteknik.com.
Registering your purchase using our simple
online form helps us to process your repair
claims more quickly and eciently. Also, read
the terms and conditions of our warranty, if
applicable.
2 Malfunction. Should your MUSIC
Group Authorized Reseller not be located
in your vicinity, you may contact the MUSIC
Group Authorized Fulller for your country at
klarkteknik.com. If your country is not listed
please contact the “United Kingdom (MIDAS and
KLARK TEKNIK HQ)” located under “Service>
Service/Repairs” on the klarkteknik.com
website. Alternatively, please submit the online
warranty return form found under “Service >
Warranty Registration” on klarkteknik.com
BEFORE returning the product. All enquires
must be accompanied by the description of the
problem and the serial number of the product.
The warranty eligibility will be veried from the
original sales receipt.
Aspectos importantes
ES
1 Registro online. Lerecomendamos
que registre su nuevo aparato Klark Teknik justo
después de su compra accediendo a la página
web klarkteknik.com. Elregistro de su compra
a través de nuestro sencillo sistema online nos
ayudará a resolver cualquier incidencia que se
presente a la mayor brevedad posible. Además,
aproveche para leer los términos y condiciones
de nuestra garantía, si es aplicable en su caso.
2 Averías. En el caso de que no exista
ningún distribuidor MUSIC Group en su ciudad o
región, póngase en contacto con el distribuidor
MUSIC Group de su país, que podrá localizar
en nuestra página web klarkteknik.com. Si
su país no aparece en el listado, póngase en
contacto con “United Kingdom (MIDAS and
KLARK TEKNIK HQ)” que encontrará en el
enlace “Service > Service/Repairs” dentro de
la página web general klarkteknik.com. De
forma alternativa, también puede remitirnos el
formulario online de devolución en periodo de
garantía que encontrará en “Service > Warranty
Registration” de nuestra web klarkteknik.com
ANTES de devolvernos el aparato. Todas las
solicitudes deberán ir acompañadas de una
descripción del problema y del número de serie
del aparato. La vigencia del periodo de garantía
será comprobada con el recibo de compra o
factura original.
130321_DOC04-DN200QSG1 IssB WW.indd Spread 4 of 10 - Pages(4, 17)130321_DOC04-DN200QSG1 IssB WW.indd Spread 4 of 10 - Pages(4, 17) 21/03/2013 11:30:0421/03/2013 11:30:04

16 DN200 Active Stereo DI Box
PT Especicações
Especicações gerais do DN200
Dimensões Comprimento = 142 mm (5,6")
Profundidade = 106 mm (4,2")
Altura = 60 mm (2,4")
Peso líquido 0,8 kg
Peso no transporte (bruto) 12 unidades = 10,4 kg
Requisitos de energia Voltagem = +48V
Consumo de energia <1W
Variação de temperatura em uso +5° C a +45° C
Variação de temperatura em
armazenagem -20° C a +60° C
5Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
EN Controls
Important: Although the DN200 will
function as a mono device when only
one channel is connected, both channels
must be powered to use stereo, split or
sum modes.
Correct operation
Each input channel is sourced from a balanced
XLR/¼”Jack Neutrik Combo A Series connector
or an unbalanced Phono/RCA connector with
the provision of applying a 20dB pad prior to
the input buer stage.
As described above, both Left and Right inputs
can be summed to both outputs and the
Left input can be split to both Left and Right
outputs. For full operation, both the Left and
Right outputs should be phantom-powered:
•
• In 'Sum' mode the phantom power
sourced from the left output will also
power the right channel, but with
reduced drive capability. In order for the
DN200 to operate correctly in this mode,
both the left and right outputs should be
connected and phantom-powered.
•
• In 'Split' mode, there is no cross-
powering between channels and so
when only one output connection is
made, it should be made to the Left
input. The Right output will only provide
an output signal when the Left output is
also phantom-powered.
Description
1 Unbalanced stereo input phono
connectors with 20kΩ input impedance.
2 Electronically balanced, Neutrik Combo I
Series, stereo input connectors. Connect
either balanced female XLRs (pin 2 hot)
or ¼" Jacks. Input impedances are 20kΩ
and 1MΩ, respectively.
3 20dB pad switch. When on (integral
yellow LED illuminated), 20dB of
attenuation is applied to the signal prior
to the output stage from any stereo
input source.
4 Earth LIFT switch. When on (integral
green LED illuminated), the internal
ground is disconnected from both output
channels. Depending on the grounding
of the connected devices, connecting or
disconnecting the ground will help to
eliminate hum or prevent ground loops.
5 +48V phantom power LED. Illuminates
to indicate that phantom power is on for
its local input.
6 Primary stereo analogue outputs via
transformer balanced XLRs (pin 2 hot).
7 Link stereo outputs via electronically
balanced TRS ¼" Jacks.
8 SPLIT switch. When on (integral blue
LED illuminated), the left input is fed
to the left and right outputs. The right
input is, eectively, muted.
9 SUM switch. When on (integral blue LED
illuminated), the left and right inputs
are summed together and fed to the left
output only.
DN200 controls
130321_DOC04-DN200QSG1 IssB WW.indd Spread 5 of 10 - Pages(16, 5)130321_DOC04-DN200QSG1 IssB WW.indd Spread 5 of 10 - Pages(16, 5) 21/03/2013 11:30:0621/03/2013 11:30:06

6DN200 Active Stereo DI Box
ES Controles
¡Importante! Aunque la DN200 puede
funcionar en mono cuando se conecte
un solo canal, ambos canales deben
estar activados para usar los modos
estéreo, split o sum.
Funcionamiento correcto
Cada canal está alimentado mediante un
conector equilibrado Neutrik serie Combo A
de toma XLR/¼”o un conector asimétrico de
audio/RCA, aplicándose un pad de 20 dB antes
de la etapa del buer de entrada.
Según se describe aquí arriba, las dos entradas
derecha e izquierda pueden sumarse a ambas
salidas, y la entrada izquierda puede dividirse
para las salidas derecha e izquierda. Para
pleno funcionamiento, las dos salidas derecha
e izquierda deben tener la alimentación
phantom:
•
• En el modo “Sum”, la alimentación phantom de la
salida izquierda alimentará también el canal derecho,
pero con capacidad reducida. Para que la DN200
pueda funcionar correctamente en este modo, tanto
la salida izquierda como la derecha deben estar
conectadas y tener la alimentación phantom.
•
• En el modo “Split”, no hay cruces de alimentación
entre los canales, por lo que cuando se vaya a
conectar una sola salida, se deberá realizar la
conexión a la salida izquierda. La salida derecha
sólo aportará una señal de salida cuando la salida
izquierda tenga también la alimentación phantom.
Descripción
1 Conectores asimétricos de entrada
de audio estéreo con impedancia de
entrada de 20 kΩ.
2 Conectores de entrada estéreo serie
Neutrik Combo I con equilibrado
electrónico. Se conectan a tomas
hembras equilibradas XLR (pin 2 vivo) o
de ¼". Las impedancias de entrada son
de 20 kΩ y 1 MΩ respectivamente.
3 Pad atenuador de 20dB. Cuando esté
activado (LED amarillo encendido),
se aplica una atenuación de 20 dB a la
señal antes de la salida proveniente de
cualquier entrada estéreo.
4 Conmutador Earth LIFT. Cuando esté
activado (LED verde encendido),
la masa interna está desconectada de
los dos canales de salida. En función de
la masa de los dispositivos conectados,
la conexión o desconexión de la masa
podrá ayudar a eliminar zumbidos o
prevenir circuitos de masa.
5 Phantom Power de +48V. Este LED
está encendido cuando la alimentación
phantom power está activada para su
entrada local.
6 Salidas analógicas primarias estéreo
por XLR (pin 2 vivo) equilibrada por
transformador.
7 Salidas estéreo de enlace mediante
tomas de ¼" TRS con equilibrado
electrónico.
8 Conmutador SPLIT. Cuando esté
activado (LED azul encendido), la entrada
izquierda se alimenta a las salidas
izquierda y derecha. La entrada derecha
está en efecto muda.
9 Conmutador SUM. Cuando esté
activado (LED azul encendido), las
entradas izquierda y derecha se suman
y se alimentan solamente a la salida
izquierda.
15Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
DE Technische Daten
DN200 Allgemeine Spezikationen
Abmessungen Länge = 142 mm (5,6")
Tiefe = 106 mm (4,2")
Höhe = 60 mm (2,4")
Nettogewicht 0,8 kg
Transportgewicht (brutto) 12 Geräte = 10,4 kg
Spannungsbedarf Spannung = +48V
Leistungsaufnahme <1W
Betriebstemperatur +5° C bis +45° C
Lagerungstemperatur -20° C bis +60° C
130321_DOC04-DN200QSG1 IssB WW.indd Spread 6 of 10 - Pages(6, 15)130321_DOC04-DN200QSG1 IssB WW.indd Spread 6 of 10 - Pages(6, 15) 21/03/2013 11:30:0621/03/2013 11:30:06

14 DN200 Active Stereo DI Box
FR Caractéristiques techniques
DN200 — Caractéristiques générales
Dimensions Longueur = 142 mm (5,6")
Profondeur = 106 mm (4,2")
Hauteur = 60 mm (2,4")
Poids net 0,8 kg
Poids total à l’expédition 12 boîtiers = 10,4 kg
Alimentation Tension = +48V
Consommation électrique <1W
Plage de température +5° C à +45° C
Plage de température (stockage) -20° C à +60° C
7Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
FR Rélages
Important : Le DN200 peut fonctionner
en mono lorsqu'un seul canal est
connecté, mais il faut que les deux
canaux soient sous tension pour utiliser
les modes stéréo, split ou addition.
Fonctionnement correct
Chaque canal d'entrée est alimenté par un
connecteur XLR/jack 1/4 po série Neutrik
Combo A équilibré ou un connecteur phono/
RCA non équilibré avec la possibilité
d'appliquer un atténuateur 20 dB avant le
stade du tampon d'entrée.
Comme décrit ci-dessus, les entrées gauche
et droite peuvent être ajoutées aux deux
sorties, et l'entrée gauche peut être divisée
vers les sorties gauche et droite. Pour un
fonctionnement intégral, il faut que les sorties
gauche et droite soient alimentées par une
puissance fantôme :
•
• En mode "Addition", la puissance fantôme provenant
de la sortie gauche alimente aussi le canal droit, mais
cela avec une capacité de lecture réduite. Pour que le
DN200 fonctionne correctement dans ce mode, il faut
que les sorties gauche et droite soient connectées et
alimentées par une puissance fantôme.
•
• En mode "Divisé", il n'y a pas d'alimentation croisée
entre les canaux ; par conséquent, lorsqu'une
connexion de sortie est faite, il faut qu'elle soit faite
à l'entrée gauche. L'entrée droite ne transmet un
signal de sortie que si la sortie gauche est également
alimentée par une puissance fantôme.
Description
1 Connecteurs phono pour entrée stéréo
asymétrique avec impédance d’entrée
de 20 kΩ.
2 Série Neutrik Combo I, connecteurs pour
entrée stéréo à symétrie électronique.
Ils connectent les prises XLR femelles
symétriques (broche 2 point chaud (en
phase)) ou jacks de ¼". Les impédances
d’entrée sont respectivement de 20 kΩ
et de 1 MΩ.
3 Commutateur d’atténuateur (Pad) de
20dB. S’il est allumé (la LED jaune
intégrée est allumée), une atténuation
de 20 dB est appliquée au signal avant
l’étage de sortie provenant de n’importe
quelle source d’entrée stéréo.
4 Commutateur de déconnexion de terre
(Earth LIFT). S’il est allumé (la LED verte
intégrée est allumée), la mise à la terre
interne est déconnectée des deux voies
de sortie. Selon le type de mise à la terre
des dispositifs connectés, la connexion
ou la déconnexion de la terre contribue
à éliminer le ronement ou empêcher le
couplage à la terre.
5 LED d’alimentation fantôme de
+48V. Elle s’allume pour indiquer que
l’alimentation fantôme est appliquée
pour son entrée locale.
6 Sorties analogiques stéréo primaire par
le biais des prises XLR équilibrées du
transformateur (broche 2 point chaud
(en phase)).
7 Elles relient les sorties stéréo au moyen
de jacks d’entrée TRS symétriques de ¼".
8 Commutateur DIVISION (SPLIT).
S’il est allumé (la LED bleue intégrée est
allumée), l’entrée gauche est transmise
dans les sorties gauche et droite. L’entrée
droite est en fait coupée.
9 Commutateur ADDITION (SUM).
S’il est allumé (la LED bleue intégrée
est allumée), les entrées gauche et
droite sont ajoutées l’une à l’autre et
transmises à la sortie gauche seulement.
130321_DOC04-DN200QSG1 IssB WW.indd Spread 7 of 10 - Pages(14, 7)130321_DOC04-DN200QSG1 IssB WW.indd Spread 7 of 10 - Pages(14, 7) 21/03/2013 11:30:0621/03/2013 11:30:06

8DN200 Active Stereo DI Box
DE Regler
Wichtig: Die DN200 funktioniert zwar
auch als Monogerät, wenn nur ein Kanal
angeschlossen ist, zur Verwendung von
Stereo-, Split- oder Sum-Modus müssen
aber beide Kanäle eingeschaltet sein.
Richtiger Betrieb
Signalquelle jedes Eingangskanals ist ein
symmetrischer XLR/Neutrik Combo A Serie
¼”-Klinkenstecker oder ein unsymmetrischer
Phono-/RCA-Stecker. Es besteht die
Möglichkeit, vor der Eingangspuerstufe einen
20-dB-Pad-Schalter anzulegen.
Wie oben beschrieben, können der linke und
der rechte Eingang zu beiden Ausgängen
summiert werden und der linke Eingang
kann an den linken und den rechten Ausgang
angelegt werden. Für den uneingeschränkten
Betrieb benötigen der linke und der rechte
Ausgang eine Phantomspeisung:
•
• Im Sum-Modus speist die vom linken Ausgang
bezogene Phantomspeisung auch den rechten Kanal,
allerdings mit reduzierter Ansteuerungskapazität.
Damit die DN200 in dieser Betriebsart richtig
funktioniert, müssen der linke und der rechte
Ausgang anschlossen sein und phantomgespeist sein.
•
• Im Split-Modus gibt es keine Speisung zwischen
Kanälen. Wenn nur eine Ausgangsverbindung
hergestellt wird, sollte sie daher zum linken Eingang
geschaltet werden. Der rechte Ausgang liefert nur
dann ein Ausgangssignal, wenn auch der linke
Ausgang phantomgespeist wird.
Beschreibung
1 Unsymmetrische Stereo-
Eingangs-Cinch-Stecker mit 20 kΩ
Eingangsimpedanz.
2 Elektronisch symmetrische
Stereoeingangsanschlüsse der Neutrik
Combo I Serie. Entweder symmetrische
XLR-Buchsen (Pin 2 Strom führend)
oder ¼" Stecker anschließen. Die
Eingangsimpedanz beträgt 20 kΩ bzw.
1 MΩ.
3 20dB-Pad-Schalter. Wenn eingeschaltet
(integrierte gelbe LED leuchtet),
wird eine 20 dB Abdämpfung
vor der Ausgangsstufe von einer
Stereoeingangsquelle an das Signal
angelegt.
4 Ground-LIFT-Schalter. Wenn
eingeschaltet (integrierte grüne LED
leuchtet) wird die innere Erde von
beiden Ausgangskanälen getrennt.
Je nach der Erdung der angeschlossenen
Geräte trägt das Anschließen oder
Abtrennen der Erde dazu bei, Brummen
zu beseitigen oder Brummschleifen zu
verhindern.
5 +48V-Phantomspeisungs-LED.
Leuchtet, wenn Phantomspeisung für
ihren lokalen Eingang eingeschaltet ist.
6 Analoge Haupt-Stereoausgänge über
übertragersymmetriesche Cinch-Stecker
(Pin 2 Strom führend).
7 Stereoausgänge über elektronisch
symmetrische TRS ¼"-Stereo-
Kopfhörerbuchsen verbinden.
8 SPLIT-Schalter. Wenn eingeschaltet
(integrierte blaue LED leuchtet), liegt
der linke Eingang am linken und rechten
Ausgang an. Der rechte Eingang ist dann
eektiv stummgeschaltet.
9 SUM-Schalter. Wenn eingeschaltet
(integrierte blaue LED leuchtet), werden
der linke und der rechte Eingang
summiert und nur an den linken
Ausgang angelegt.
13Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
ES Especicaciones
Especicaciones generales del DN200
Dimensiones Longitud = 142 mm (5.6")
Profundidad = 106 mm (4.2")
Altura = 60 mm (2.4")
Peso neto 0.8 kg
Peso embalado (bruto) 12 unidades = 10.4 kg
Alimentación Voltaje = +48V
Consumo <1W
Rango de temperaturas de
funcionamiento +5° a +45° C
Rango de temperaturas de
almacenamiento -20° a +60° C
130321_DOC04-DN200QSG1 IssB WW.indd Spread 8 of 10 - Pages(8, 13)130321_DOC04-DN200QSG1 IssB WW.indd Spread 8 of 10 - Pages(8, 13) 21/03/2013 11:30:0621/03/2013 11:30:06

12 DN200 Active Stereo DI Box
EN Specications
DN200 general specications
Dimensions Length = 142 mm (5.6")
Depth = 106 mm (4.2")
Height = 60 mm (2.4")
Net weight 0.8 kg
Shipping weight (gross) 12 units = 10.4 kg
Power requirements Voltage = +48V
Power consumption <1W
Operating temperature range +5°C to +45°C
Storage temperature range -20°C to +60°C
9Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
PT Controles
Importante: Embora o DN200 funcione
como um dispositivo mono quando
apenas um canal está conectado, ambos
os canais devem estar alimentados para
usar os modos estéreo, split (dividir) ou
sum (somar).
Operação correta
Cada canal de entrada provém de um conector
balanceado XLR/¼”Jack Neutrik Combo
Série A ou de um conector não balanceado
Fono/RCA com a possibilidade de aplicar um
atenuador "pad" de 20 dB antes do estágio do
buer de entrada.
Como está descrito acima, ambas as entradas
esquerda e direita podem ser somadas a
ambas as saídas e a entrada esquerda pode
ser dividida para ambas as saídas esquerda e
direita. Para operação plena, ambas as saídas
esquerda e direita devem ser alimentadas com
energia phantom.
•
• No modo "Sum" a energia phantom proveniente da
saída esquerda também alimenta o canal direito, mas
com capacidade reduzida. Para o DN200 funcionar
corretamente neste modo, ambas as saídas esquerda
e direita devem ser conectadas e alimentadas com
energia phantom.
•
• No modo "Split", não há alimentação cruzada entre
canais, portanto, quando é feita somente uma
conexão de saída, esta deve ser feita com a entrada
esquerda. A saída direita só fornecerá um sinal de
saída quando a saída esquerda também estiver
alimentada por energia phantom.
Descrição
1 Conectores áudio de entrada estéreo não
balanceados com impedância de entrada
de 20 kΩ.
2 Conectores de entrada estéreo
eletronicamente balanceados Neutrik
Combo Série I. Ligar conectores fêmeos
balanceados XLR (pino 2 quente)
ou plugues de ¼". As impedâncias
de entrada são 20 kΩ e 1 MΩ,
respectivamente.
3 Pad switch de 20dB. Quando ligado
(LED integrado amarelo aceso) é aplicada
atenuação de 20 dB ao sinal antes do
estágio de saída de qualquer fonte de
estrada estéreo.
4 Interruptor de terra (ground lift).
Quando ligado (LED integrado verde
aceso), o aterramento interno é
desconectado de ambos os canais de
saída. Dependendo do aterramento
dos dispositivos ligados, conectar ou
desconectar o aterramento ajudará a
eliminar zumbido ou evitar circuitos
de terra.
5 LED de energia phantom +48V.
Acende para indicar que a energia
phantom está ligada para sua entrada
local.
6 Saídas analógicas estéreo principais
através de conectores XLR (pino 2
quente) balanceados por transformador.
7 Ligar saídas estéreo através de plugues
TRS de ¼" balanceados eletronicamente.
8 Interruptor SPLIT (dividir). Quando
ligado (LED integrado azul aceso), a
entrada esquerda é alimentada para as
saídas esquerda e direita. A saída direita
é, na realidade, silenciada.
9 Interruptor SUM (somar). Quando ligado
(LED integrado azul aceso), as entradas
esquerda e direita são combinadas
e alimentadas somente para a saída
esquerda.
130321_DOC04-DN200QSG1 IssB WW.indd Spread 9 of 10 - Pages(12, 9)130321_DOC04-DN200QSG1 IssB WW.indd Spread 9 of 10 - Pages(12, 9) 21/03/2013 11:30:0621/03/2013 11:30:06

10 DN200 Active Stereo DI Box

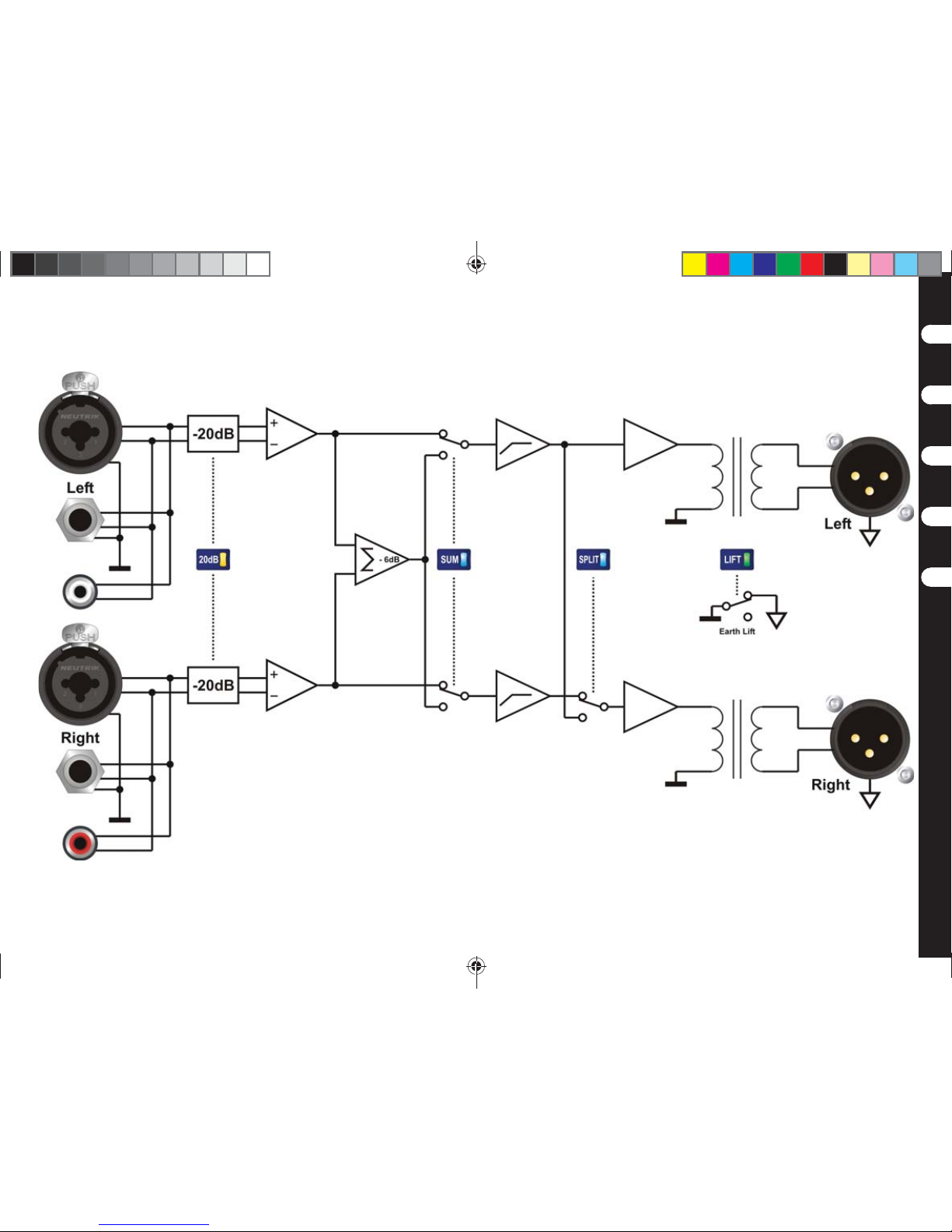

DN200 ow diagram
DN200 ow diagram
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
11 Quick Start Guide
EN
EN
ES
ES
FR
FR
DE
DE
PT
PT
DN200 ow diagram
