Klarstein Lagoona User manual

10034631
Lagoona
Geschirrspüler
Dishwasher
Lavavajillas
Lave-vaisselle
Lavastoviglie

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Technische Daten4
Sicherheitshinweise5
Geräteübersicht7
Bedienfeld und Displayanzeigen8
Installation 10

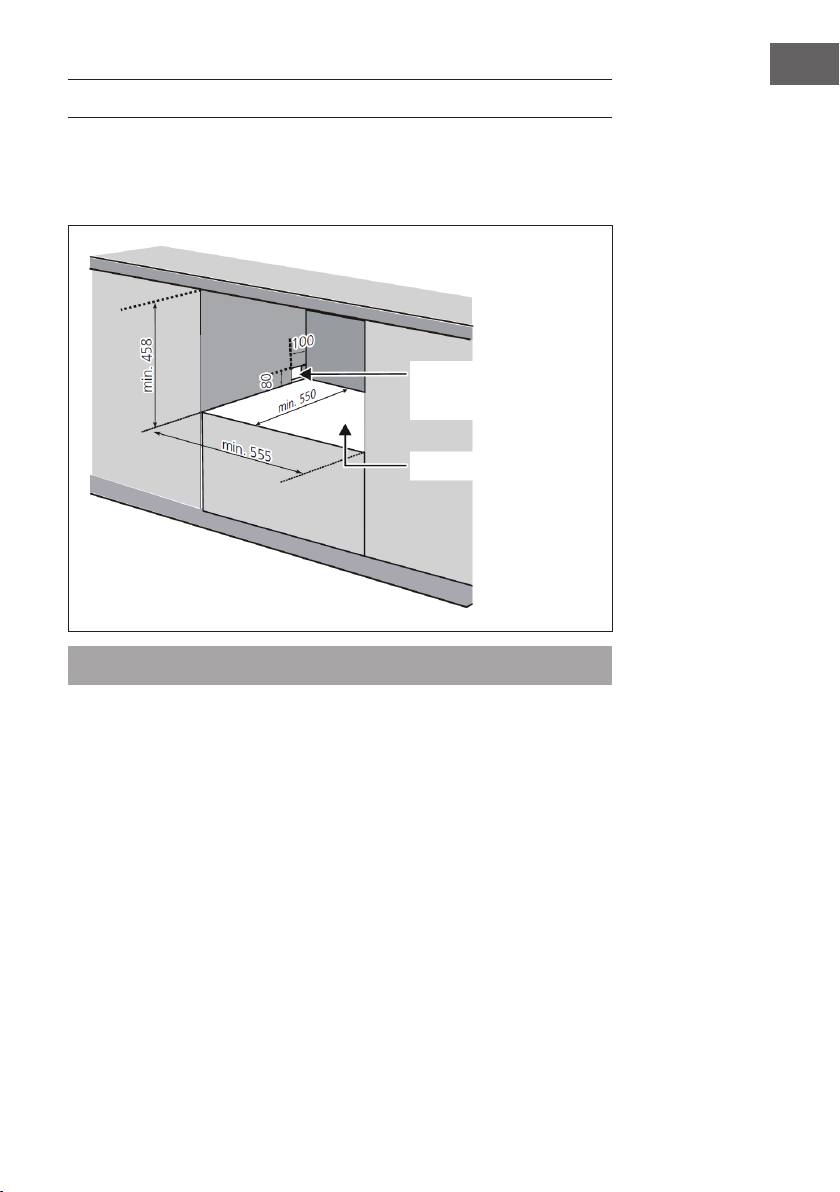

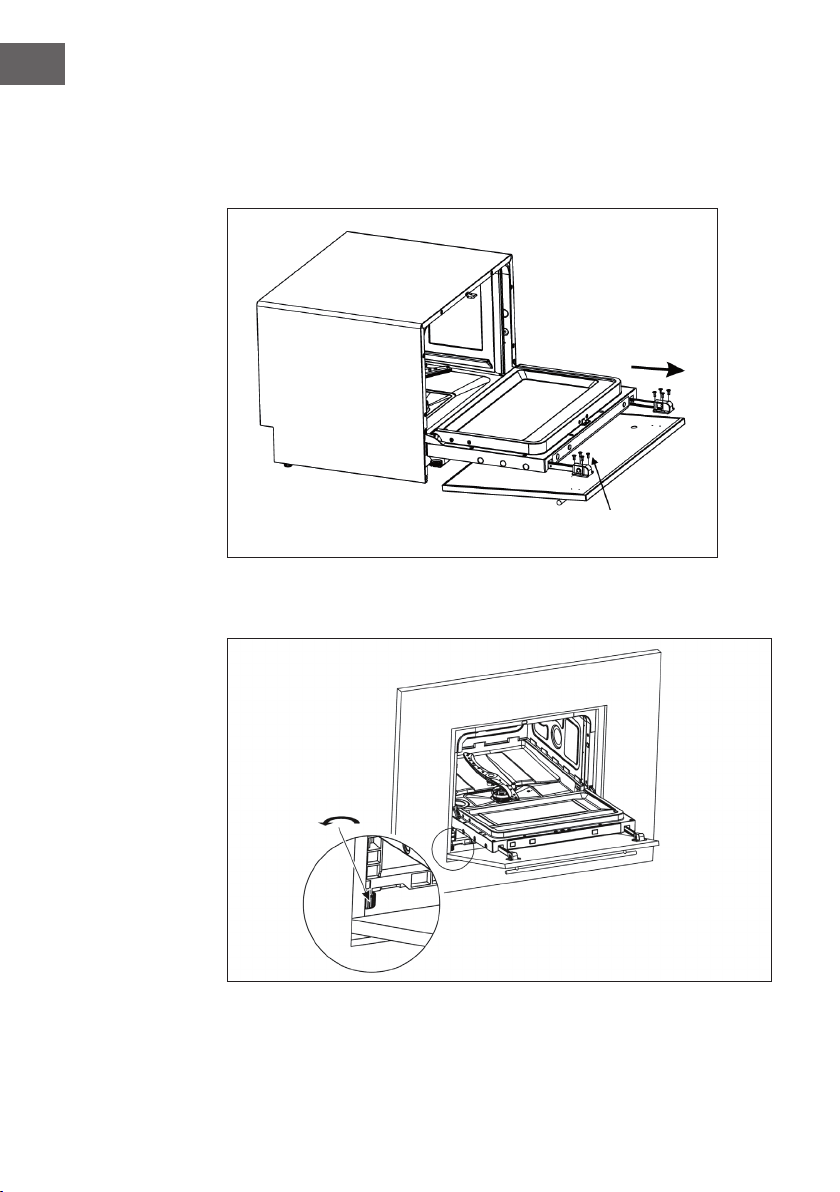

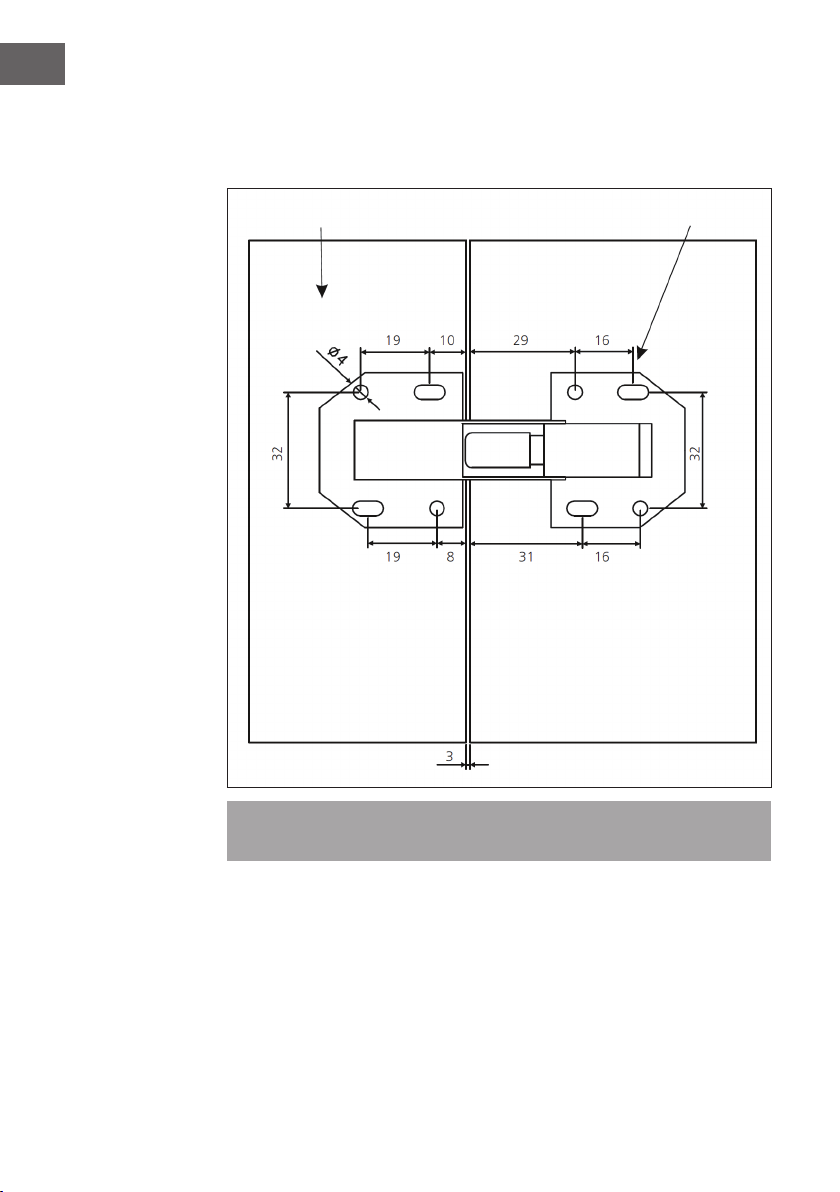

Einbau-Installation13
Vor dem ersten Betrieb19
Geschirrspüler richtig beladen24
Spülprogramme27
Inbetriebnahme und Bedienung28
Reinigung und Pege30
Fehlerbehebung34
Hinweise zur Entsorgung38
Konformitätserklärung38
English 39
Español 75
Français 111
Italiano 147

4
DE
TECHNISCHE DATEN
Artikelnummer 10034631
Stromversorgung 220-240 V ~ 50 Hz
Standardgedecke 6
Energieefzienzklasse1A+
Jährlicher Energieverbrauch2174 kWh
Energieverbrauch im Standard-
Reinigungszyklus 0.61 kWh
Leistungsaufnahme im Aus-Zustand 0.45 W
Leistungsaufnahme im Standby 0.49 W
Jährlicher Wasserverbrauch³ 1820 L
Trocknungseffizienzklasse4A
Standard-Reinigungszyklus5ECO 50°C℃
Programmdauer des Standard-
Reinigungszyklus 195 min
Geräuschpegel 51 dB (A) re 1 pW
Installation Freistehend
Möglicher Einbau Ja
Leistungsaufnahme 1170-1380 W
Wasserdruck (Fließdruck) 0.04-1.0 MPa = 0.4-10 bar
1 A+++ (höchste Energieefzienz) bis D (niedrigste Energieefzienz).
² Basierend auf 280 Standardwaschzyklen. Der tatsächliche Verbrauch hängt davon
ab, wie Sie das Gerät benutzen.
³ Basierend auf 280 Standardwaschzyklen. Der tatsächliche Verbrauch hängt davon
ab, wie Sie das Gerät benutzen.
4 A (höchste Energieefzienz) bis G (niedrigste Energieefzienz).
5Geeignet zur Reinigung von normal verschmutztem Geschirr. Das Ergebnis hängt
von der Beschaffenheit und dem Verschmutzungsgrad des Geschirrs, sowie der
Wasserhärte und Spülmittelmenge ab.

5
DE
SICHERHEITSHINWEISE
WARNUNG
Explosionsgefahr! Unter bestimmten Bedingungen kann sich in einem
Heißwassersystem, das länger als zwei Wochen nicht benutzt wurde,
Wasserstoffgas bilden. WASSERSTOFFGAS IST HOCHEXPLOSIV! Wenn
Sie den Geschirrspüler längere Zeit nicht benutzt haben, öffnen sie alle
Heißwasserhähne und lassen Sie das Wasser für einige Minuten  ießen
bevor Sie den Geschirrspüler benutzen. Dadurch entweicht das
angestaute Wasserstoffgas aus dem System. Da sich das Gas
entzünden kann, vermeiden sie in dieser Zeit offene Flammen und
rauchen Sie nicht.
• Zerren Sie nicht an der Tür. Setzen oder stellen Sie sich nicht auf die Tür und den
Geschirrkorb.
• Berühren Sie den Heizstab des Spülers nicht während oder kurz nach dem
Gebrauch.
• Nehmen Sie den Geschirrspüler erst in Betrieb, wenn die Tür fest verschlossen ist.
• Öffnen Sie die Tür während des Betriebs sehr vorsichtig und passen Sie auf, dass
Ihnen kein Wasser entgegen spritzt.
• Stellen Sie nichts Schweres auf der geöffneten Tür ab, die Maschine könnte
dadurch nach vorne kippen.
• Achten Sie darauf, dass Dinge aus Plastik während des Betriebs nicht mit dem
Heizstab in Berührung kommen.
• Achten Sie darauf, dass die Spülmittelkammer nach dem Waschdurchgang leer ist.
• Waschen sie nur Plastikteile, die für den Geschirrspüler geeignet sind und eine
dementsprechende Markierung haben.
• Benutzen sie nur Spülmittel und Klarspüler, die für Geschirrspüler geeignet sind.
Benutzen Sie keine Seife, Waschmittel oder Handwaschmittel.
• Die Stromversorgung des Gebäudes muss einen Hauptschalter mit einem
Kontaktabstand von mindestens 3 mm zwischen den einzelnen Polen umfassen, um
bei Störungen eine Unterbrechung des Stromkreises zu ermöglichen.
• Halten Sie Kinder fern von Spülmittel und Klarspüler und passen Sie auf, dass sie
keine Spülmittel aus der geöffneten Tür entwenden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur
benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen
und den Sicherheitsvorkehrungen vertraut gemacht wurden.
• Geschirrspülmittel sind stark alkalisch. Wenn sie verschluckt werden kann es zu
einer Vergiftung kommen. Vermieden Sie jeden Haut- oder Augenkontakt und
halten Sie Kinder vom Geschirrspüler fern, wenn die Tür geöffnet ist.

6
DE
• Lassen sie die Tür nicht permanent offen, damit niemand darüber stolpert.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einem Fachmann
ersetzt werden.
• Bitte entsorgen Sie das Verpackungsmaterial fachgerecht.
• Achten Sie bei der Installation darauf, dass das Netzkabel weder stark abgeknickt,
noch abgequetscht wird.
• Spielen Sie nicht mit den Reglern.
• Benutzen sie beim Anschließen der Maschine neue Schläuche und entsorgen Sie
die alten.
• Achten Sie darauf dass kein Teppich die Öffnungen an der Unterseite blockiert.
• Benutzen Sie den Geschirrspüler nur für den Zweck, für den er konstruiert wurde.
• Benutzen Sie den Geschirrspüler nur in Innenräumen.
• Der Geschirrspüler ist nicht für den kommerziellen Gebrauch, sondern nur für
Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
VORSICHT
Verletzungsgefahr! Achten Sie beim Beladen der Maschine besonders
darauf, dass scharfe Teile so in der Maschine untergebracht werden,
dass sie die Türdichtung nicht beschädigen. Scharfe Messer müssen mit
dem Griff nach oben in den Besteckkorb gesteckt werden. Messer und
andere Gegenstände mit scharfen Spitzen müssen mit der Spitze nach
unten in den Besteckkorb gesteckt oder horizontal abgelegt werden.
WARNUNG
Erstickungsgefahr! Kinder könnten sich an den Verpackungsmaterialien
und Altgeräten verletzen. Achten Sie bei der Entsorgung des Altgeräts
darauf, dass Sie das Netzkabel abschneiden und die Türverriegelung
unbrauchbar machen.

7
DE

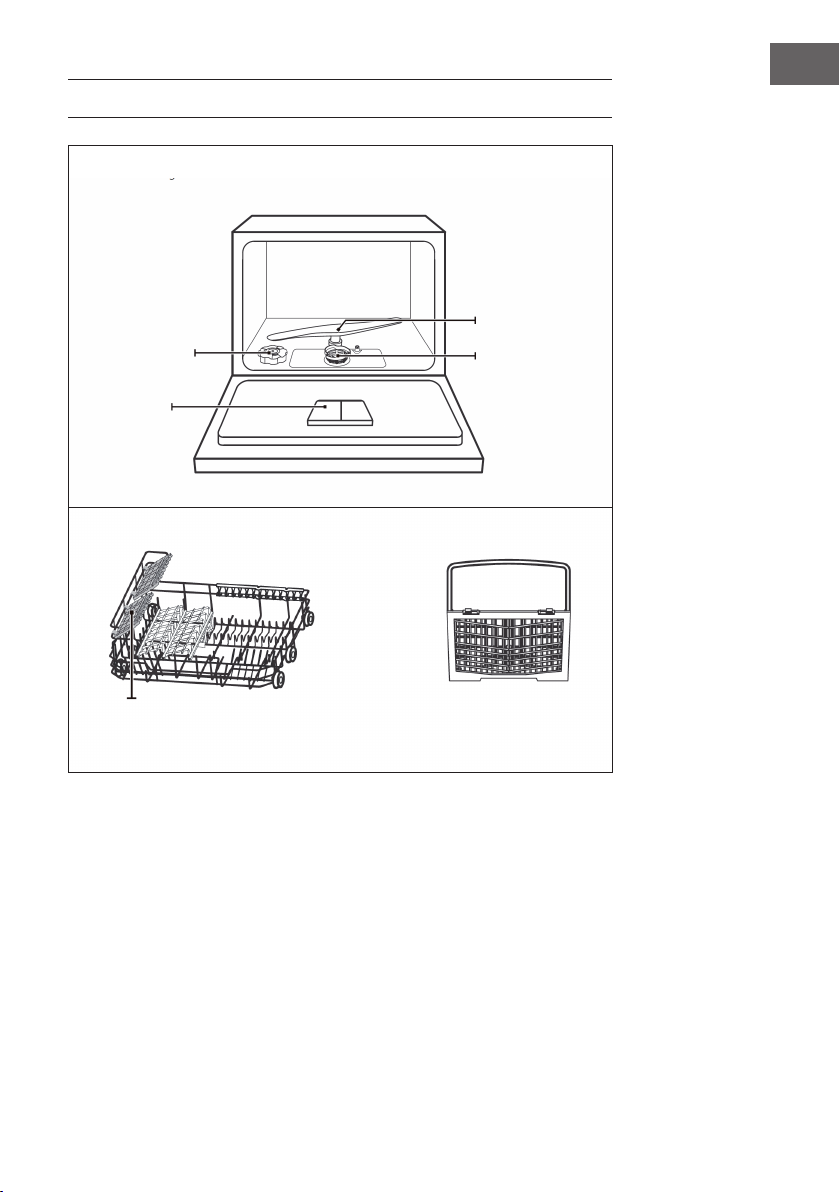

GERÄTEÜBERSICHT
Salzbehälter
Tassenablage
Geschirreinsatz
Besteckkorb
Sprüharm
Filtergruppe
Spülmittel-
kammer

8
DE

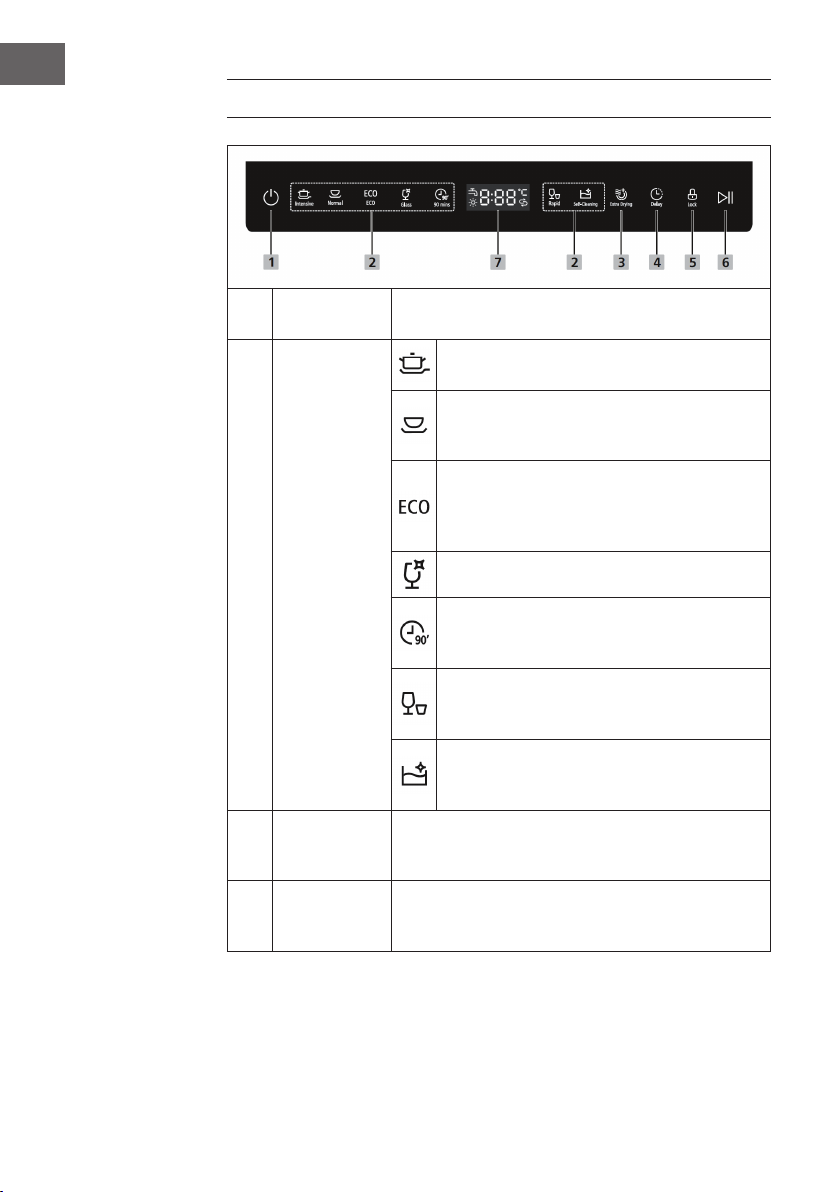

BEDIENFELD UND DISPLAYANZEIGEN
1Ein/Aus Drücken Sie diese Taste, um den Geschirrspüler ein- oder
auszuschalten.
2Programme
Intensiv: Für stark verschmutzte Töpfe und Pfannen
sowie für Geschirr mit angetrockneten Essensresten.
Normal: Für normal verschmutzte Ladungen wie
Töpfe, Teller, Gläser und leicht verschmutzte
Pfannen.
ECO: Standardprogramm für Geschirr
mit normalem Verschmutzungsgrad.
Umweltschonendes Programm, da sehr energie-
und wassersparend.
Glas: Für leichte Verschmutzungen und Gläser.
90 Minuten: Für Geschirr mit normalem
Verschmutzungsgrad, welches schnell gereinigt
werden soll.
Schnell: Kurzer Waschdurchgang für Geschirr mit
leichten Verschmutzungen und Geschirr, welches
nicht getrocknet werden muss.
Selbstreinigung: Dieses Programm ist für die
effektive Reinigung des Geschirrspülers selbst
zuständig.
3Extra Trocknung
Für ein besseres Trocknungsergebnis. Diese Funktion kann
nur mit den folgenden Programmen verwendet werden:
Intensiv, Normal, ECO, Glas, 90 Minuten.
4Verzögerter
Start
Drücken Sie die Taste, um die Verzögerungszeit
einzustellen. Der Start kann um maximal 24 Stunden
verzögert werden.

9
DE
5Kindersicherung
Mit dieser Option können Sie die Tasten auf
dem Bedienfeld sperren, so dass Kinder die
Geschirrspülmaschine nicht versehentlich durch Drücken
der Tasten auf dem Bedienfeld starten können. Nur der
Ein-/Aus-Schalter bleibt aktiv. Um die Tasten auf dem
Bedienfeld zu sperren oder zu entsperren, drücken Sie die
Taste 3 Sekunden lang.
6Start/ Pause Starten oder Pausieren des zuvor ausgewählten
Programms, während der Geschirrspüler in Betrieb ist.
Display
Klarspüler: Wenn das entsprechende Symbol
auf dem Bildschirm angezeigt wird, bedeutet
dies, dass das Geschirrspülmittel fast leer ist und
aufgefüllt werden muss.
Spülsalz: Wenn das entsprechende Symbol auf
dem Bildschirm aueuchtet, bedeutet dies, dass
das Geschirrspülsalz aufgefüllt werden muss.
Wasserhahn: Wenn das entsprechende Symbol
auf dem Bildschirm angezeigt wird, bedeutet
dies, dass der Haupthahn der Wasserversorgung
zugedreht ist.
8:88 Zeigt die Zeit, Verzögerungszeit, Fehlercodes, die
Programmtemperatur und Ähnliches an.

10
DE
INSTALLATION
Vorbereitung
• Stellen Sie das Gerät in der Nähe eines Wasserzulaufs bzw. Abusses und einer
Steckdose auf.
• Achten Sie darauf, dass die Schläuche und der Stecker jederzeit zugänglich sind.
Gerät aufstellen
Stellen Sie das Gerät am bevorzugten Ort auf. Die Rückseite sollte zur Wand zeigen,
Die Seiten zum Einbauschrank oder einer Wand. Der Geschirrspüler ist mit einem
Wasserablauf ausgestattet, der nach rechts oder links geleitet werden kann, um die
Installation zu erleichtern.
Stromanschluss
Verwenden Sie kein Verlängerungskabel oder einen Adapter. Achten Sie darauf, dass
die Steckdose geerdet ist und den örtlichen Vorschriften entspricht. Schließen Sie das
Gerät nur an Steckdosen an, die der angegeben Spannung des Geräts entsprechen.
Sollte der Stecker nicht zur Steckdose passen, lassen Sie ihn von einem Fachmann
austauschen.
Wasserzulauf anbringen und abnehmen
Verwenden Sie für den Anschluss neue Schläuche. Benutzen Sie keine alten Schläuche.
Der Wasserdruck muss zwischen 0.04-1 MPa betragen. Falls der Druck darunter liegt,
fragen Sie einen Fachbetrieb um Rat.

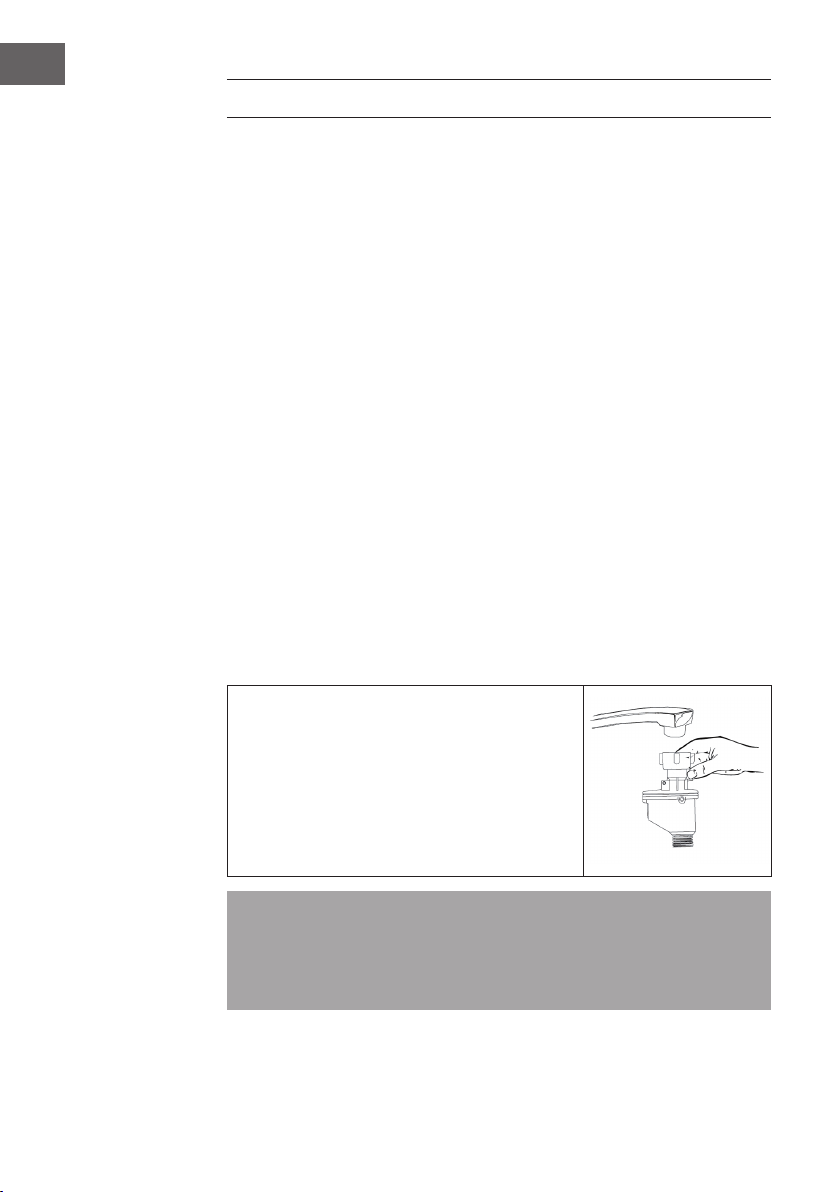

• Zulaufschlauch anbringen: Wickeln Sie den
Sicherheits-Zulaufschlauch komplett von der
Halterung an der Geräterückseite. Befestigen
Sie die Schraube an einem ¾ Zoll Wasserhahn.
Drehen Sie die Wasserzufuhr vor der Benutzung
voll auf.
• Zulaufschlauch abnehmen: Schließen Sie die
Wasserzufuhr. Schrauben Sie den Zulaufschlauch
vom Wasserhahn.
Hinweis: Versichern Sie sich dass die Schraube fest am Wasserhahn sitzt. Falls
Sie den Anschluss noch nie oder längere Zeit nicht benutzt haben, lassen Sie
vorher etwas Wasser abießen, bis es klar aus dem Wasserhahn kommt. Diese
Vorsichtsmaßnahmen sorgt dafür, dass das Einlassventil nicht von Partikeln im Wasser
verstopft oder beschädigt wird.

11
DE
Wasserablauf anbringen
Stecken Sie den Ablaufschlauch in eine Abussleitung mit einem Durchmesser von
mindestens 4 cm oder lassen Sie das Wasser in ein Waschbecken ablaufen. Stellen
Sie sicher, dass der Abussschlauch nicht verbogen oder abgeknickt wird. Das freie
Schlauchende darf nicht in Wasser getaucht werden, um einen Wasserrückuss zu
vermeiden. Fixieren Sie den Abussschlauch entweder wie in Position A oder Position B.
Hinweis: Befestigen Sie den Ablaufschlauch fest mit der mitgelieferten
Schlauchschelle am Abuss, damit er sich nicht bewegt und Abwasser ausläuft.
Rückseite des
Geschirrspülers
Netzkabel
Einlassleitungsanschluss
Abussleitungsanschluss

12
DE
Überschüssiges Wasser aus den Schläuchen ablassen
Wenn das Waschbecken 1000 mm höher als der Boden ist, kann der Abussschlauch
nicht direkt ins Waschbecken gelegt werden. Es ist notwendig, das überschüssige
Wasser in eine Schüssel oder einen passenden Behälter, welcher sich niedriger als das
Waschbecken bendet, abzulassen.
Wasserauslass
Schließen Sie den Abussschlauch an. Der Schlauch muss korrekt angeschlossen
werden, um Lecks zu vermeiden. Stellen Sie sicher, dass der Schlauch nicht abgeknickt
wird.
Verlängerungsschlauch
Wenn Sie eine Schlauchverlängerung benötigen, sollten Sie einen Schlauch, der dem
Abussschlauch ähnlich ist wählen. Die Schlauchverlängerung darf nicht länger als 4
Meter sein, da die Leistung der Geschirrspülmaschine ansonsten beeinträchtigt werden
könnte.
Verbindung mit dem Siphon
Die Abussleitung darf maximal 100 cm höher liegen als die Unterseite des
Geschirrspülers. Der Wasserschlauch sollte xiert werden.
Positionieren des Geräts
Stellen Sie das Gerät am gewünschten Ort auf. Die Rückseite des Geräts sollte
an einer Wand anliegen und die Seiten des Geschirrspülers sollten an den
Schrankwände oder Wänden verlaufen. Der Geschirrspüler ist mit Wasserzulauf- und
Wasswerablaufschläuchen ausgestattet, welche zur Vereinfachung der Installation
sowohl an der linken als auch an der rechten Geräteseite positioniert werden können.

13
DE
EINBAU-INSTALLATION
Schritt 1a: Einbau ohne dekorative Abdeckung
Wenn nur der Korpus eingebaut werden soll beachten Sie die folgenden Abmessungen:
Hinweis: Bei den angegebenen Werten handelt es sich um mm-Angaben.
Elektrischer Anschluss,
Wasserversorgungsanschlüsse,
beidseitig
Schrankraum

14
DE
Schritt 1b: Einbau mit dekorativer Abdeckung
Wenn zusätzlich eine Abdeckung vor der Tür installiert wird ändern sich die
Abmessungen wie folgt:
• Der Wert A beträgt D (480mm) + 9,5mm.
• Der Wert B beträgt C(590mm)+6mm.
• Der zusätzlich benötigte Raum für die Abdeckung beträgt zu beiden Seiten
(C-555mm)/2 + zusätzlich 3mm.
Hinweis: Die Werte C, D und E hängen von der Größe der Abdeckplatte an.
Hinweis: Bei den angegebenen Werten handelt es sich um mm-Angaben.
Elektrischer Anschluss,
Wasserversorgungsanschlüsse,
beidseitig
Schrankraum

15
DE
Schritt 2b: Installationsabmessungen der dekorativen Abdeckung
• Das Gewicht der Abdeckplatte sollte maximal 3-4 kg betragen.
• Die Werte A und B hängen von Griff ab.
• Die Werte C, D und E hängen von den Abmessungen der Abdeckplatte ab.
• Die Wert E (Dicke der Abdeckplatte) sollte im Bereich zwischen 16-22mm liegen.
Schritt 3b: Montage des Griffs
(Tiefe 12)
(Tiefe 5)
Dekorative
Abdeckung
(A) abhängig vom Griff
(B) abhängig vom Griff

16
DE
Schritt 4b: Installation der Türscharniere
Montieren Sie die dekorative Tür zunächst am Schrankunterteil. Befestigen Sie dazu die
unteren Scharniere mit 16 Schrauben zwischen Schrankunterteil und Abdeckplatte.
Hinweis: Auf der Abbildung ist nur eines der beiden Scharniere als Vorlage
abgebildet.
Schrankunterteil
Abdeckplatte
Scharniere mit 16 Schrauben befestigen

17
DE
Schritt 5b: Installation der Stellschrauben
Mit 16 Schrauben
befestigen
Abdeckplatte
Schrankunterteil

18
DE
Schritt 6b: Einbau des Geschirrspülers
Schieben Sie den Geschirrspüler in die Öffnung im Schrank. Ziehen Sie dann die
Gleitschienen aus der Türnut am Geschirrspüler und befestigen Sie sie mit 8 Schrauben
an der Oberseite der Abdeckplatte.
Stellen Sie zum Schluss die Stellschrauben ein, um den Geschirrspüler der Öffnung
anzupassen.
Mit 8 Schrauben befestigen
Stellschrauben
einstellen

19
DE
VOR DEM ERSTEN BETRIEB
Geschirrspülsalz
• Falls Ihr Modell nicht über einen Salzbehälter verfügt, können Sie diesen Abschnitt
überspringen. Verwenden Sie immer für Geschirrspülmaschinen geeignetes Salz.
Der Salzbehälter bendet sich unterhalb des unteren Geschirrfachs und sollte
folgendermaßen befüllt werden:
• Verwenden Sie ausschließlich Salz, welches explizit für die Verwendung in
Geschirrspülmaschinen geeignet ist. Jede andere Art von Salz, insbesondere
Speisesalz, wird den Behälter beschädigen. Schäden, welche durch die
Verwendung von ungeeignetem Salz entstehen, werden nicht durch die
Herstellergarantie abgedeckt.
• Befüllen Sie das Gerät ausschließlich vor dem Starten der Geschirrspülmaschine
in den Behälter ein. Dadurch wird verhindert, dass Salz oder Salzwasser, welches
gegebenenfalls verschüttet wurde, über einen längeren Zeitraum auf dem Boden
der Spülmaschine verbleibt und dadurch Abnutzungen entstehen.
Auffüllen des Spülsalzbehälters
1. Entnehmen Sie den Geschirreinsatz und schrauben Sie die Abdeckung des
Behälters herunter.
2. Stecken Sie das untere Ende des Trichters (im Lieferumfang enthalten) in das Loch
hinein und schütten Sie circa 1 kg Geschirrspülsalz hinein.
3. Befüllen Sie den Salzbehälter vor der ersten Verwendung des Geräts bis oben hin
mit Wasser. Es ist normal, dass eine kleine Menge an Wasser aus dem Salzbehälter
herausläuft.
4. Drehen Sie die Abdeckung nach dem Befüllen wieder fest auf den Behälter.
5. Nachdem der Salzbehälter mit Salz befüllt wurde, geht die Warnleuchte aus.
6. Sofort nachdem der Behälter mit Salz befüllt wurde, sollte ein Reinigungsprogramm
gestartet werden. (Wir empfehlen die Verwendung eines Kurzprogramms.)
Andernfalls können das Filtersystem, die Pumpe oder andere Gerätebestandteile
durch das salzige Wasser beschädigt werden. In solchen Fällen erlischt der
Garantieanspruch.

20
DE
Wichtige Hinweise
• Das Salz muss nur dann aufgefüllt werden, wenn die Salzwarnleuchte angeht.
Abhängig davon, wie gut das Salz sich auöst, kann die Salzwarnleuchte noch
für einige Zeit an bleiben, obwohl der Salzbehälter befüllt wurde. Solle Ihr Gerät
nicht über eine solche Warnleuchte verfügen (bei einigen Modellen) können Sie
den Moment, wenn Sie das Salz wieder auffüllen müssen, abhängig von der
Verwendungshäugkeit der Spülmaschine abschätzen.
• Sollte Salz verschüttet worden sein, lassen Sie ein Schnellprogramm durchlaufen,
damit dieses entfernt wird.
Salzmenge einstellen
Schließen Sie die Tür innerhalb von 60 Sekunden nach dem Einschalten. Halten Sie
die Start/Pause-Taste 5 Sekunden lang gedrückt um in die Spülsalz-Einstellung zu
gelangen.
Drücken Sie mehrmals auf Start/Pause um die Wasserhärte in der folgenden
Reihenfolge einzustellen: H1 > H2 > H3 > H4 > H5 > H6.
Wasserhärte Enthärtereinstellung Displayanzeige
°dH1mmol/l2
0-5 0-0.9 1 H1
6-11 1.0-2.0 2 H2
12-17 2.1-3.0 3 H3
18-22 3.1-4.0 4*H4
23-34 4.1-6.1 5 H5
35-45 6.2-8.0 6 H6
¹ Deutscher Härtegrad
² Internationaler Härtegrad
*Fabrikeinstellung
Hinweis: Wenn Sie länger als 5 Sekunden lang keine Eingabe tätigen, verlässt die
Maschine die Salz-Einstellung wieder und wechselt in den Standby-Modus.
