Klutch NT1IW User manual

1 — English
WARNING: To reduce the risk of
injury,theusermustreadandunderstand
the operator’s manual before using this
product.
ADVERTENCIA: Parareducirel
riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
Model/Modelo:
NT1IW
1/2 in. IMPACT
WRENCH
DOUBLE INSULATED
LLAVE DE IMPACTO
DE 1/2 pulg.
AISLAMIENTO DOBLE
OPERATOR’S MANUAL
MANUAL DEL OPERADOR
CUSTOMER SERVICE
SERVICIO AL CLIENTE
1-800-556-7885
TABLE OF CONTENTS
Warranty ...............................................2
General Power Tool Safety
Warnings ...........................................3-4
Impact Wrench Safety Warnings..........4
Symbols................................................5
Electrical...............................................6
Features................................................7
Assembly..............................................7
Operation...........................................7-8
Maintenance.........................................8
Figures (Illustrations) ............................9
Parts Ordering and
Service ..................................Back page
ÍNDICE DE CONTENIDO
Garantía................................................2
Advertencias de seguridad
para herramientas eléctricas.............3-4
Advertencias de seguridad
de llave de impacto..............................4
Símbolos ..............................................5
Aspectos eléctricos..............................6
Características .....................................7
Armado.................................................7
Funcionamiento.................................7-8
Mantenimiento......................................8
Figuras (illustraciones)..........................9
Pedidos de piezas y
servicio............................ Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS

2
WARRANTY / GARANTÍA
KLUTCH POWER TOOL – LIMITED THREE YEAR WARRANTY
Northern Tool and Equipment warrants its KLUTCH power tools with the following conditions:
WHAT THIS WARRANTY COVERS: This KLUTCH power tool is warranted to the original purchaser only to be free from defects in
material and workmanship subject to certain exceptions and limitations stated below, for a period of three (3) years after the date
of purchase. Batteries and chargers sold with your KLUTCH power tool are warranted to the original purchaser only to be free from
defects in material and workmanship subject to certain exceptions and limitations stated below, for a period of one (1) year after the
date of purchase.
HOW TO GET SERVICE: Just return the power tool or batteries, properly packaged and postage prepaid to an Authorized KLUTCH
Service Center. You can obtain the location of the Authorized KLUTCH Service Center nearest you by contacting a service represen-
tative at Northern Tool and Equipment, 2800 Southcross Drive West, Burnsville, MN 55306, by calling 1-800-556-7885 or by logging
on to www.northerntool.com. When you request warranty service, you must also present proof of purchase documentation, which
includes the date of purchase (for example, a bill of sale). We will repair any faulty workmanship, and either repair or replace any part
covered under the warranty, at our option. We will do so without any charge to you.
WHAT’S NOT COVERED: This warranty applies only to the original purchaser at retail and may not be transferred. This warranty only
covers manufacturing defects and does not cover part failure or damage due to normal wear or any malfunction, failure, or defect
resulting from misuse, abuse, neglect, alteration, lack of maintenance, accidents, modification or repairs made or attempted by anyone
other than an Authorized KLUTCH Service Center. Northern Tool and Equipment makes no warranties, representations or promises
as to the quality or performance of its power tools other than those specifically stated in this warranty.
ADDITIONAL LIMITATIONS: To the extent permitted by applicable law, any implied warranties granted under state law, including
all warranties of merchantability or fitness for a particular purpose, that cannot be disclaimed under state law are limited to three (3)
years from the date of purchase. Northern Tool and Equipment is not responsible for direct, indirect, incidental or consequential dam-
ages. No retailer or other party has any authority to create any other warranty or add to or vary this limited warranty. Northern Tool
and Equipment’s maximum liability in any event under this warranty will not exceed the purchase price paid by the original purchaser.
Some states do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion or limitation of inciden-
tal or consequential damages, so the above limitations and exclusions may not apply to you. This warranty gives you specific legal
rights, and you may also have other rights which vary from state to state.

HERRAMIENTA ELÉCTRICA KLUTCH - GARANTÍA LIMITADA DE TRES AÑOS
Northern Tool and Equipment garantiza sus herramientas eléctricas KLUTCH con las siguientes condiciones:
LO QUE CUBRE ESTA GARANTÍA: Esta garantía de la herramienta eléctrica KLUTCH se ofrece exclusivamente al comprador
original y cubre los defectos en los materiales y en la mano de obra sujetos a ciertas excepciones y limitaciones que se indican a
continuación, durante un período de tres (3) años a partir de la fecha de compra. La garantía de las baterías y cargadores vendidos
con la herramienta eléctrica KLUTCH se ofrece exclusivamente al comprador original y cubre los defectos en los materiales y en la
mano de obra sujetos a ciertas excepciones y limitaciones que se indican a continuación, durante un período de un (1) año a partir
de la fecha de compra.
FORMA DE OBTENER SERVICIO TÉCNICO: Simplemente envíe la herramienta eléctrica o las baterías, debidamente empaqueta-
das y con franqueo pagado a un Centro de servicio técnico autorizado de KLUTCH. Puede obtener información sobre la ubicación
del Centro de servicio técnico autorizado de KLUTCH más cercano escribiendo a Northern Tool and Equipment, 2800 Southcross
Drive West, Burnsville, MN 55306, llamando al 1-800-556-7885 o ingresando en www.northerntool.com. Cuando solicite el servicio
técnico de garantía, también deberá presentar el comprobante de compra que incluya la fecha de compra (por ejemplo, una factura
de venta). Repararemos toda mano de obra deficiente del producto y repararemos o reemplazaremos cualquier pieza cubierta por
la garantía, a nuestra sola discreción. Lo haremos sin cargarle ningún costo a usted.
LO QUE NO ESTÁ CUBIERTO: Esta garantía se ofrece exclusivamente al comprador original minorista y no puede transferirse. Esta
garantía sólo cubre defectos de fábrica y no cubre fallas de las piezas o daños debidos al desgaste normal o a cualquier malfuncio-
namiento, falla o defecto por el uso indebido, maltrato, negligencia, alteración, falta de mantenimiento, accidentes, modificaciones
o reparaciones efectuadas o intentadas por terceros ajenos a los Centros de servicio técnico autorizados de KLUTCH. Northern Tool
and Equipment no ofrece ninguna garantía, declaración o promesa en relación con la calidad o el desempeño de sus herramientas
eléctricas más que las señaladas específicamente en esta garantía.
LIMITACIONES ADICIONALES: En la medida en que lo permitan las leyes aplicables, cualquier garantía implícita otorgada de con-
formidad con las leyes estatales, incluidas las garantías de comerciabilidad o idoneidad para un uso particular que no pueden ser
negadas según las leyes estatales, están limitadas a tres (3) años a partir de la fecha de compra. Northern Tool and Equipment no es
responsable de daños directos, indirectos, incidentales o consecuentes. Los vendedores minoristas o terceros no tienen autorización
para crear cualquier otra garantía o realizar adiciones o cambios a esta garantía limitada. La responsabilidad máxima de Northern Tool
and Equipment ante cualquier caso descrito en esta garantía no sobrepasará el precio de compra pagado por el comprador original.
Algunos estados no permiten limitaciones en cuanto al período de vigencia de una garantía implícita y/o no permiten la exclusión o
limitación de los daños incidentales o consecuentes, por lo que es posible que estas limitaciones y exclusiones no se apliquen en
su caso. Esta garantía le confiere derechos legales específicos, y es posible que usted además goce de otros derechos, los cuales
pueden variar de estado a estado.

3 — English
WARNING
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suit-
able for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoid-
able, use a ground fault circuit interrupter (GFCI) pro-
tected supply. Use of a GFCI reduces the risk of electric
shock.
PERSONAL SAFETY
Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not use
a power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be caught
in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
Keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
GENERAL POWER TOOL SAFETY WARNINGS

4 — English
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
When servicing a power tool, use only identical re-
placement parts. Follow instructions in the Mainte-
nance section of this manual. Use of unauthorized parts
or failure to follow Maintenance instructions may create
a risk of shock or injury.
Hold power tool by insulated gripping surfaces, when
performing an operation where the fastener may con-
tact hidden wiring or its own cord. Fasteners contacting
a “live” wire may make exposed metal parts of the power
tool “live” and could give the operator an electric shock.
Know your power tool. Read operator’s manual
carefully. Learn its applications and limitations, as well
as the specific potential hazards related to this tool.
Following this rule will reduce the risk of electric shock,
fire, or serious injury.
Always wear eye protection marked to comply with
ANSI Z87.1. Following this rule will reduce the risk of
serious personal injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the risk
of serious personal injury.
Protect your hearing. Wear hearing protectors during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Inspect tool cords periodically and, if damaged, have
repaired at your nearest authorized service center.
Constantly stay aware of cord location. Following this
rule will reduce the risk of electric shock or fire.
Check damaged parts. Before further use of the
tool, a guard or other part that is damaged should
be carefully checked to determine that it will operate
properly and perform its intended function. Check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting, and any other conditions
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced
by an authorized service center. Following this rule will
reduce the risk of shock, fire, or serious injury.
Make sure your extension cord is in good condi-
tion. When using an extension cord, be sure to use
one heavy enough to carry the current your product
will draw. A wire gauge size (A.W.G.) of at least 14 is
recommended for an extension cord 50 feet or less
in length. A cord exceeding 100 feet is not recom-
mended. If in doubt, use the next heavier gauge. The
smaller the gauge number, the heavier the cord. An
undersized cord will cause a drop in line voltage resulting
in loss of power and overheating.
Inspect for and remove all nails from lumber before
using this tool. Following this rule will reduce the risk of
serious personal injury.
Ifthe powersupply cordis damaged, it must be replaced
only by the manufacturer or by an authorized service
center to avoid risk.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.
GENERAL POWER TOOL SAFETY WARNINGS
IMPACT WRENCH SAFETY WARNINGS
WARNING:
This product and some dust created by power sanding, sawing, grinding, drilling, and other construction activities may
contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other reproductive
harm. Wash hands after handling.
Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products and,
• arsenic and chromium from chemically treated lumber.
Your risk from exposure to these chemicals varies, depending on how often you do this type of work. To reduce your
exposure, work in a well-ventilated area and with approved safety equipment, such as dust masks that are specially
designed to filter out microscopic particles.
CALIFORNIA PROPOSITION 65

5 — English

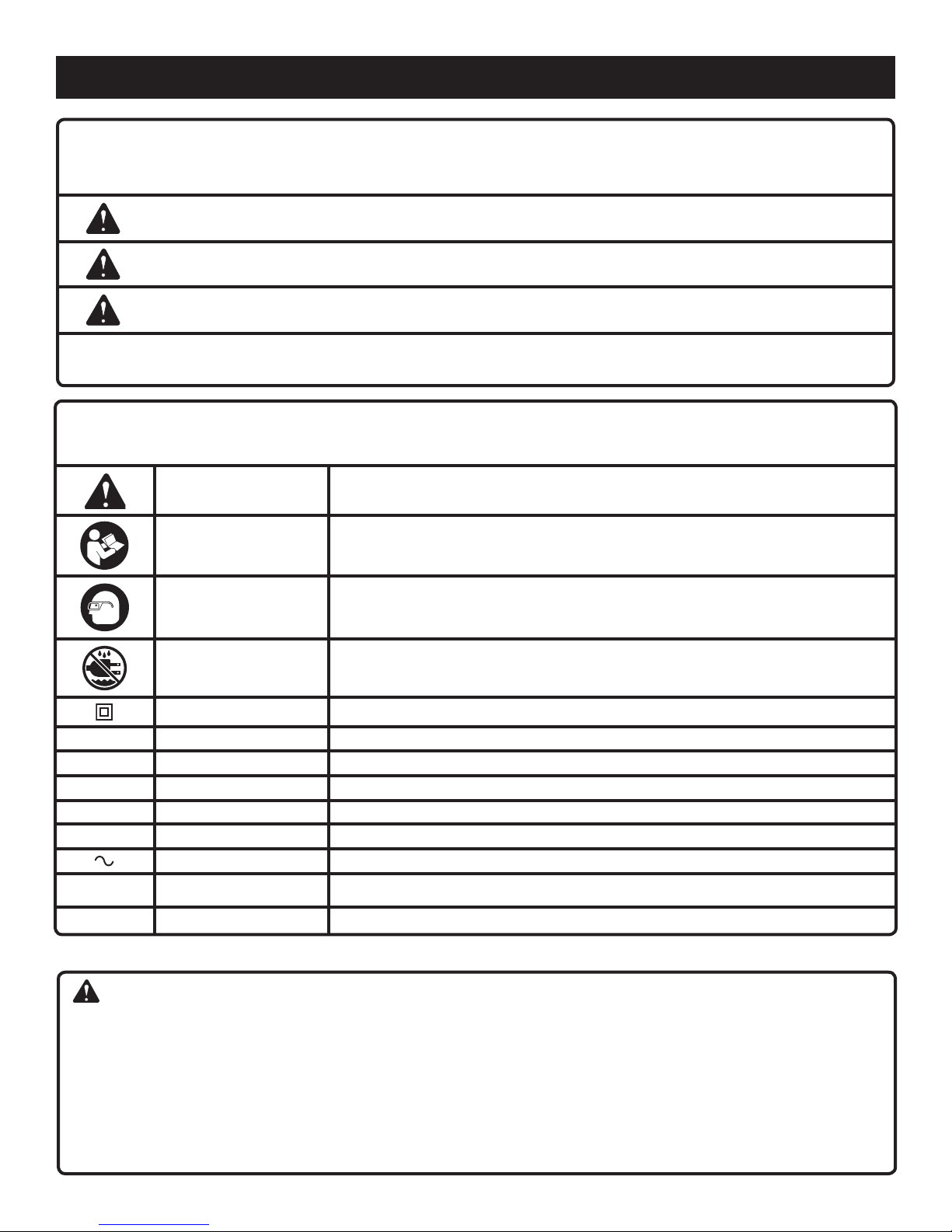

SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Eye and Hearing Protection Always wear eye protection with side shields marked to comply
with ANSI Z87.1 along with hearing protection.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Class II Tool Double-insulated construction
V Volts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
min Minutes Time
Alternating Current Type of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
SYMBOL NAME DESIGNATION/EXPLANATION
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.
WARNING: Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.
CAUTION: Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.
NOTICE: (Without Safety Alert Symbol) Indicates important information not related to an
injury hazard, such as a situation that may result in property damage.

6 — English
EXTENSION CORDS
When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the tool will draw. An
undersized cord will cause a drop in line voltage, resulting in
overheating and loss of power. Use the chart to determine
the minimum wire size required in an extension cord. Only
round jacketed cords listed by Underwriter’s Laboratories
(UL) should be used.
When working outdoors with a tool, use an extension cord
that is designed for outside use. This type of cord is desig-
nated with “WA” on the cord’s jacket.
Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.
**Ampere rating (on tool data plate)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Cord Length Wire Size (A.W.G.)
25'16 16 16 16 14 14
50'16 16 16 14 14 12
100'16 16 14 12 10 —
**Used on 12 gauge - 20 amp circuit.
NOTE: AWG = American Wire Gauge
WARNING:
Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on lumber,
tools or other obstructions while you are working with a
power tool. Failure to do so can result in serious personal
injury.
WARNING:
Check extension cords before each use. If damaged
replace immediately. Never use tool with a damaged cord
since touching the damaged area could cause electrical
shock resulting in serious injury.
ELECTRICAL
DOUBLE INSULATION
Double insulation is a concept in safety in electric power
tools, which eliminates the need for the usual three-
wire grounded power cord. All exposed metal parts are
isolated from the internal metal motor components with
protecting insulation. Double insulated tools do not need
to be grounded.
WARNING:
The double insulated system is intended to protect
the user from shock resulting from a break in the tool’s
internal insulation. Observe all normal safety precautions
to avoid electrical shock.
NOTE: Servicing of a tool with double insulation requires
extreme care and knowledge of the system and should be
performed only by a qualified service technician. For service,
we suggest you return the tool to your nearest authorized
service center for repair. Always use original factory replace-
ment parts when servicing.
ELECTRICAL CONNECTION
This tool has a precision-built electric motor. It should be
connected to a power supply that is 120 volts, 60 Hz, AC
only (normal household current). Do not operate this tool
on direct current (DC). A substantial voltage drop will cause
a loss of power and the motor will overheat. If the tool does
not operate when plugged into an outlet, double-check the
power supply.

7 — English
PRODUCT SPECIFICATIONS
Square Anvil ............................................................. 1/2 in.
Torque Output .....................................................425 ft. lb.
Speed Selection ............................................... Two Speed
Impacts Per Minute .........................................1,640/2,440
No Load Speed .......................................1,500/1,800/min.
Input ............................... 120 V, 60 Hz, AC only, 8.5 Amps
If any parts are damaged or missing, please call 1-800-556-7885 for assistance.
FEATURES
ASSEMBLY
WARNING:
Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
or with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
Do not allow familiarity with tools to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
APPLICATIONS
You may use this tool for the purpose listed below:
Driving nuts and bolts using an impact socket
SWITCH TRIGGER
See Figure 1, page 9.
To turn the tool ON, depress the switch trigger. To turn it
OFF, release the switch trigger.
REVERSIBLE
See Figure 1, page 9.
The impact wrench has a rocker-type switch trigger for
operating the wrench in forward or reverse. To operate the
wrench in a forward direction, depress the lower half of the
switch. To operate the wrench in reverse, depress the upper
half of the switch.
To stop the wrench, release the switch trigger and allow the
motor to come to a complete stop.
OPERATION
NOTICE:
To prevent gear damage, always allow the anvil to come to
a complete stop before changing the direction of rotation.
TWO-SPEED SWITCH
See Figure 2, page 9.
The impact wrench has a two-speed switch designed for
operating at LO (1) or HI (2) speeds. A slide switch is lo-
cated on top of the wrench to select either LO (1) or HI (2)
speed. When using the wrench in the LO (1) speed range,
the IPM (Impacts Per Minute) will decrease. When using the
wrench in the HI (2) speed range, IPM will increase. Use the
LO (1) speed for slow applications and HI (2) speed for fast
applications.
INSTALLING AND REMOVING SOCKETS
See Figure 3, page 9.
Use only sockets designed for impact wrenches. Always
select the correct size impact socket for nuts and bolts.
CAUTION:
Using the wrong size socket may damage the nut or
bolt and cause the fastening torque to be inaccurate or
inconsistent.
Unplug the tool.
Push the socket onto the anvil until the detent pin locks
it into place.
To remove the socket, pull it away from the anvil.

8 — English
OPERATING THE IMPACT WRENCH
See Figures 4 - 5, page 9.
CAUTION:
The metal surface may become hot during use. Avoid
contact with it to avoid possible burn injury.
Proper fastening torque may be determined by the kind of
bolt, the size of the bolt or the material or the workpiece. It
is helpful to perform a test operation to determine the proper
fastening time for the nut or bolt you are using. While per-
forming the test, make note of the speed selection.
Hold the tool pointed straight at the nut or bolt.
Depress the switch and fasten for the proper fastening
time.
Remove the impact wrench from the nut or bolt.
Check the torque with a torque wrench.
OPERATION
NOTICE:
Do not use this tool to install lug nuts on wheels without
a torque limiting device. Doing so could result in galled
or broken lugs.
IMPACT TIME
Many variables exist that will cause the available torque of
the fastener to vary considerably. The optimum impact time
is approximately 6 seconds.
NOTE: Using a universal joint or extension bar may reduce
the fastening force of the impact wrench and require longer
fastening time.
NOTICE:
After the head of a nut or bolt has seated, additional im-
pacting will increase the chance of shearing bolts, nuts,
sockets or tearing into wood.
MAINTENANCE
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which may result in serious personal injury.
Electrictoolsused onfiberglassmaterial, wallboard,spackling
compounds, or plaster are subject to accelerated wear and
possible premature failure because the fiberglass chips and
grindings are highly abrasive to bearings, brushes, commu-
tators, etc. Consequently, we do not recommend using this
tool for extended work on these types of materials. However,
if you do work with any of these materials, it is extremely
important to clean the tool using compressed air.
LUBRICATION
All of the bearings in this tool are lubricated with a sufficient
amount of high grade lubricant for the life of the unit under
normaloperating conditions. Therefore,no furtherlubrication
is required.
POWER SUPPLY CORD REPLACEMENT
If replacement of the power supply cord is necessary, this
must be done by an authorized service center in order to
avoid a safety hazard.
BRUSH REPLACEMENT
See Figure 6, page 9.
The impact wrench has externally accessible brush assem-
blies that should be periodically checked for wear.
Unplug the impact wrench.
With a flat head screwdriver, remove the brush caps. The
brush assembly is spring loaded and will pop out when
you remove the brush cap.
Remove the brush assembly (brush and spring). Check
for wear. If worn, always replace in pairs. Do not replace
one side without replacing the other.
Replace the brush assembly.
Replace the brush cover and tighten with a screwdriver.
Do not overtighten.
NOTE: FIGURES (ILLUSTRATIONS) START ON PAGE 9 AFTER SPANISH LANGUAGE SECTION.

3 − Español
ADVERTENCIA
Lea todas las advertencias de seguridad y las instrucciones.
La inobservancia de las advertencias e instrucciones puede
causar descargas eléctricas, incendios o lesiones graves.
Guardetodas las advertencias e instrucciones para consultarlas
en el futuro. El término “herramienta eléctrica” en las advertencias
se refiere a las herramientas eléctricas que funcionan con corriente
(con cordón) o las que funcionan con batería (inalámbricas).
ÁREA DE TRABAJO
Mantenga limpia y bien iluminada el área de trabajo. Un área
de trabajo mal despejada o mal iluminada propicia accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los vapores
inflamables.
Mantenga alejados a los niños y circunstantes al maniobrar
una herramienta eléctrica. Toda distracción puede causar la
pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se conectan.
Nunca modifique la clavija de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas eléctricas
dotadas de contacto a tierra. Conectando las clavijas
originales en las tomas de corriente donde corresponden se
disminuye el riesgo de una descarga eléctrica.
Evite el contacto del cuerpo con las superficies de objetos
conectados a tierra, como las tuberías, radiadores, estufas y
refrigeradores. Existe un mayor riesgo de descargas eléctricas
si el cuerpo está haciendo tierra.
No exponga las herramientas eléctricas a la lluvia ni a
condiciones de humedad. La introducción de agua en una
herramienta eléctrica aumenta el riesgo de descargas eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón para
trasladar, desconectar o tirar de la herramienta eléctrica.
Mantenga el cordón lejos del calor, aceite, bordes afilados y
piezas móviles. Los cordones eléctricos dañados o enredados
aumentan el riesgo de descargas eléctricas.
Al utilizar una herramienta eléctrica a la intemperie, use
un cordón de extensión apropiado para el exterior. Usando
un cordón adecuado para el exterior se disminuye el riesgo de
descargas eléctricas.
Si debe operar una herramienta en lugares húmedos, use
un suministro protegido por un interruptor de circuito con
pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de
descargas eléctricas.
SEGURIDAD PERSONAL
Permanezca alerta, preste atención a lo que esté haciendo y
aplique el sentido común al utilizar herramientas eléctricas.
No utilice la herramienta eléctrica si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o
medicamento. Un momento de inatención al utilizar una
herramienta eléctrica puede causar lesiones corporales serias.
Utilice protección el equipo otros. Siempre póngase
protección ocular. El uso de equipo protector como mascarilla
para el polvo, calzado de seguridad, casco y protección para
los oídos en las circunstancias donde corresponda disminuye
el riesgo de lesiones.
Evite que la herramienta se active accidentalmente.
Asegúrese de que el interruptor esté en la posición de
apagado antes de conectar la herramienta a un suministro
de corriente o de colocar un paquete de baterías. Transportar
herramientas eléctricas con el dedo en el interruptor o enchufar
herramientas eléctricas que tienen el interruptor encendido
puede ocasionar accidentes.
Retire toda llave o herramienta de ajuste antes de encender
la herramienta eléctrica. Toda llave o herramienta de ajuste
dejada en una pieza giratoria de la herramienta eléctrica puede
causar lesiones.
No estire el cuerpo para alcanzar mayor distancia. Mantenga
una postura firme y buen equilibrio en todo momento. De
esta manera se logra un mejor control de la herramienta eléctrica
en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas ni joyas.
Mantenga el cabello, la ropa y los guantes alejados de las
piezas móviles. Las ropas holgadas y las joyas, así como el
cabello largo, pueden engancharse en las piezas móviles.
Si se suministran dispositivos para conectar mangueras de
extracción y captación de polvo, asegúrese de que éstas
estén bien conectadas y se usen correctamente. El uso de
la captación de polvo puede reducir los peligros relacionados
con éste.
No vista ropas holgadas ni joyas. Recójase el cabello si
está largo. Las ropas holgadas y las joyas, así como el cabello
largo, pueden resultar atraídas hacia el interior de las aberturas
de ventilación.
No utilice la unidad al estar en una escalera o en un
soporte inestable. Una postura estable sobre una superficie
sólida permite un mejor control de la herramienta eléctrica en
situaciones inesperadas.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
ELÉCTRICA
  No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura el
trabajo, si además se maneja a la velocidad para la que está
diseñada.
No utilice la herramienta si el interruptor no enciende o
no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.
Desconecte la clavija del suministro de corriente o
retire el paquete de baterías de la herramienta eléctrica,
según sea el caso, antes de efectuarle cualquier ajuste,
cambiarle accesorios o guardarla. Tales medidas preventivas
de seguridad reducen el riesgo de poner en marcha
accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas fuera del
alcance de los niños y no permita que las utilicen personas
no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas en manos de
personas no capacitadas en el uso de las mismas.
Preste servicio a las herramientas eléctricas. Revise para
ver si hay desalineación o atoramiento de piezas móviles,
ruptura de piezas o cualquier otra condición que pueda
ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS

4 − Español
Sujete la herramienta por las superficies aisladas de
sujeción al efectuar una operación en la cual la herramienta
de corte pueda entrar en contacto con cables ocultos o con
su propio cordón eléctrico. Todo contacto de una herramienta
de corte con un cable cargado carga las piezas metálicas
expuestas de la herramienta y da una descarga eléctrica al
operador.
Familiarícese con su herramienta eléctrica. Lea
cuidadosamente el manual del operador. Aprenda sus usos
y limitaciones, así como los posibles peligros específicos
de esta herramienta. Con el cumplimiento de esta regla se
reduce el riesgo de una descarga eléctrica, incendio o lesión
seria.
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Protéjase los oídos. Durante períodos prolongados de
utilización del producto, póngase protección para los
oídos. Con el cumplimiento de esta regla se reduce el riesgo
de lesiones corporales serias.
Inspeccione periódicamente los cordones eléctricos de las
herramientas, y si están dañados, permita que los reparen
en el centro de servicio autorizado más cercano de la
localidad. Observe constantemente la ubicación del cordón
eléctrico. El cumplimiento de esta norma reduce el riesgo de
una descarga eléctrica o incendio.
Revise para ver si hay piezas dañadas. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
determinar si funcionará correctamente y desempeñará
la función a la que está destinada. Verifique la alineación
de las partes móviles, que no haya atoramiento de partes
móviles, que no haya piezas rotas, el montaje de las
piezas y cualquier otra condición que pudiera afectar su
funcionamiento. Toda protección o pieza que esté dañada
debe repararse apropiadamente o reemplazarse en un
centro de servicio autorizado. Con el cumplimiento de esta
regla se reduce el riesgo de una descarga eléctrica, incendio o
lesión grave.
Asegúrese de que esté en buen estado el cordón de
extensión. Al utilizar un cordón de extensión, utilice uno del
suficiente calibre para soportar la corriente que consume
el producto. Se recomienda que los conductores sean de
calibre 14 (A.W.G.) por lo menos para un cordón de extensión
de 50 pies (15 metros) de largo o menos. No se recomienda
utilizar un cordón con más de 100 pies (30 metros) de largo.
Si tiene dudas, utilice un cordón del calibre más grueso
siguiente. Cuanto menor es el número de calibre, mayor
es el grueso del cordón. Un cordón de un calibre insuficiente
causa una caída en el voltaje de línea, y produce recalentamiento
y pérdida de potencia.
Inspeccione la madera y elimine todos los clavos presentes
en la misma antes de usar esta herramienta. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Guarde estas instrucciones. Consúltelas con frecuencia
y empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta, facilítele
también las instrucciones.
ADVERTENCIAS DE SEGURIDAD LLAVE DE IMPACTO
afectar el funcionamiento de la herramienta. Si está dañada
la herramienta eléctrica, permita que la reparen antes de
usarla. Numerosos accidentes son causados por herramientas
eléctricas mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias. Las
herramientas de corte bien cuidadas y con bordes bien afilados,
tienen menos probabilidad de atascarse en la pieza de trabajo
y son más fáciles de controlar.
Utilice la herramienta eléctrica, los accesorios y brocas,
hojas y cuchillas de corte, ruedas de esmeril, etc. de
conformidad con estas instrucciones, tomando en cuenta
las condiciones de trabajo y la tarea por realizar. Si se utiliza
la herramienta eléctrica para operaciones diferentes de las
indicadas podría originar una situación peligrosa.
SERVICIO
Permita que un técnico de reparación calificado preste
servicio a la herramienta eléctrica, y sólo con piezas de
repuesto idénticas. De esta manera se mantiene la seguridad
de la herramienta eléctrica.
Al dar servicio a una herramienta eléctrica, sólo utilice
piezas de repuesto idénticas. Siga las instrucciones
señaladas en la sección Mantenimiento de este manual.
El empleo de piezas no autorizadas o el incumplimiento de las
instrucciones de mantenimiento puede significar un riesgo de
descarga eléctrica o de lesiones.
ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS

5 − Español
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte
o lesiones serias.
ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar la
muerte o lesiones serias.
PRECAUCIÓN: Indica una situación potencialmente peligrosa la cual, si no se evita, puede
causar lesiones leves o moderadas.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica información importante no relacionada con
ningún peligro de lesiones, como una situación que puede ocasionar daños físicos.
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del
operador antes de usar este producto.
Protección ocular Siempre lleve las gafas de la seguridad o gafas de seguridad con protectores de lado
y, como sea necesario, un protector repleto de la cara al operar este producto.
Alerta de condiciones
húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.
Fabricación Clase II Fabricación con doble aislamiento
VVolts Voltaje
AAmperes Corriente
Hz Hertz Frecuencia (ciclos por segundo)
WWatts Potencia
min Minutos Tiempo
Corriente alterna Tipo de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto
ADVERTENCIA:
Este producto y algunos polvos generados al efectuarse operaciones de lijado, aserrado, esmerilado, taladrado y otras actividades
de la construcción, contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos
congénitos y otras afecciones del aparato reproductor. Lávese las manos después de utilizar el aparato.
Algunos ejemplos de estas sustancias químicas son:
• plomo de las pinturas a base de plomo,
• sílice cristalino de los ladrillos, del cemento y de otros productos de albañilería, y
• arsénico y cromo de la madera químicamente tratada.
El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo. Para reducir la
exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal como las caretas para el polvo
especialmente diseñadas para filtrar partículas microscópicas.
CALIFORNIA - PROPUESTA DE LEY NÚM. 65

6 − Español
DOBLE AISLAMIENTO
El doble aislamiento es una característica de seguridad de las
herramientas eléctricas, la cual elimina la necesidad de usar
el típico cordón eléctrico de tres conductores con conexión
a tierra. Todas las partes metálicas expuestas están aisladas
de los componentes metálicos internos del motor por medio
de aislamiento de protección. No es necesario conectar a
tierra las herramientas con doble aislamiento.
ADVERTENCIA:
El sistema de doble aislamiento está destinado a proteger
al usuario contra las descargas eléctricas resultantes
de la ruptura del aislamiento interno de la herramienta.
Observe todas las precauciones de seguridad para evitar
descargas eléctricas.
NOTA: El mantenimiento de una herramienta con doble
aislamiento requiere sumo cuidado y conocimiento del
sistema, y únicamente deben realizarlo técnicos de servicio
calificados. Para el servicio de la herramienta, le sugerimos
llevarla al centro de servicio autorizado más cercano para
toda reparación. Siempre utilice piezas de repuesto de la
fábrica original al dar servicio a la unidad.
CONEXIÓN ELÉCTRICA
Esta herramienta dispone de un motor eléctrico fabricado con
precisión. Debe conectarse únicamente a una línea de voltaje
de 120Volts,decorr. alt.solamente (corrientenormal para
uso doméstico), 60 Hertz. No utilice esta herramienta con
corriente continua (c.c.). Una caída considerable de voltaje
causa una pérdida de potencia y el recalentamiento del
motor. Si la herramienta no funcional al conectarla en una
toma de corriente, vuelva a verificar el suministro de voltaje.
CORDONES DE EXTENSIÓN
Al utilizar una herramienta eléctrica a una distancia
considerable de la fuente de voltaje, asegúrese de utilizar
un cordón de extensión con la suficiente capacidad para
soportar la corriente de consumo de la herramienta. Un cordón
de un calibre insuficiente causa una caída en el voltaje de
línea, la cual a su vez produce recalentamiento y pérdida de
potencia. Básese en la tabla suministrada para determinar el
grueso mínimo requerido del cordón de extensión. Solamente
deben utilizarse cordones con forro redondo registrados en
Underwriter’s Laboratories (UL).
Al trabajar a la intemperie con una herramienta, utilice un
cordón de extensión fabricado para uso en el exterior. Este
tipo de cordón lleva las letras “W-A” o “W” en el forro.
Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.
**Amperaje (aparece en la placa de datos de la herramienta)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longitud Calibre conductores
del cordón (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Se usa en los circuitos de calibre 12, 20 amp.
NOTA: AWG = American Wire Gauge
ADVERTENCIA:
Mantenga el cordón de extensión fuera del área de
trabajo. Al trabajar con una herramienta eléctrica, coloque
el cordón de tal manera que no pueda enredarse en
la madera, herramientas ni en otras obstrucciones. La
inobservancia de esta advertencia puede causar lesiones
serias.
ADVERTENCIA:
Inspeccione los cordones de extensión cada vez antes
de usarlos. Si están dañados reemplácelos de inmediato.
Nunca utilice la herramienta con un cordón dañado,
ya que si toca la parte dañada puede producirse una
descarga eléctrica, y las consecuentes lesiones serias.
ASPECTOS ELÉCTRICOS

7 − Español
ESPECIFICACIONES DEL PRODUCTO
Vástago impulsor cuadrado ....................... 12,7 mm (1/2 pulg.)
La fuerza de torsión .................................................... 425 pi-lb
Núm. de velocidades ...................................... Dos velocidades
Impactos por minuto .............................................. 1640 / 2440
Velocidad en vacío ...................................1500 a 1800 rev/min.
Corriente de entrada ........ 120 V, 60 Hertz, sólo corr. alt., 8,5 A
CARACTERÍSTICAS
ARMADO
Si hay piezas dañadas o faltantes, le suplicamos llamar a 1-800-556-7885 donde le brindaremos asistencia.
ADVERTENCIA:
No permita que su familarización con este producto le vuelva
descuidado. Tenga presente que un descuido de un instante
es suficiente para infligir una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. Si la operación
genera mucho polvo, también póngase una mascarilla
contra el polvo.
APLICACIONES
Este producto puede emplearse para los fines siguientes:
Atornillamiento de tuercas y pernos con cubos de impacto
GATILLO DEL INTERRUPTOR
Vea la figura 1, página 9.
Para ENCENDER la llave de impacto, oprima el gatillo del
interruptor. Para APAGAR la unidad, suelte el gatillo del
interruptor.
SENTIDO DE ROTACIÓN INVERTIBLE
Vea la figura 1, página 9.
La llave de impacto dispone de un interruptor de gatillo
basculante que permite accionar su giro hacia adelante o hacia
atrás. Para hacer girar hacia adelante la llave, oprima la parte
inferior del gatillo. Para hacer girar hacia atrás la llave, oprima
la parte superior del gatillo.
Para detener la llave, suelte el interruptor de gatillo y permita
que se detenga completamente el motor.
AVISO:
Para evitar dañar el engranaje, antes de cambiar el sentido
de rotación siempre permita que se detenga completamente
el herramienta.
FUNCIONAMIENTO
INTERRUPTOR DE DOS VELOCIDADES
Vea la figura 2, página 9.
La llave de impacto dispone de un interruptor de dos
velocidades para girar a velocidad BAJA, posición (1), o ALTA,
posición (2). Hay un interruptor deslizante en la parte superior
de la llave para seleccionar velocidad BAJA, posición (1),
o ALTA, posición (2). Al utilizar la llave en la gama de velocidad
BAJA, posición (1), disminuye el IPM (número de impactos por
minuto). Al utilizar la llave en la gama de velocidad ALTA, posición
(2), aumenta el IPM (número de impactos por minuto). Para usos
donde se requiera baja velocidad, use velocidad BAJA, posición
(1), y para usos donde se requiera alta velocidad, use velocidad
ALTA, posición (2).
COLOCACIÓN Y REMOCIÓN DE CUBOS
Vea la figura 3, página 9.
Solamente utilice cubos diseñados para llaves de impacto.
Siempre escoja el cubo de impacto del tamaño correcto para
las tuercas y pernos.
PRECAUCIÓN:
Si se utiliza un cubo de un tamaño incorrecto podría dañarse
la tuerca o perno, y la fuerza de apriete podría resultar
imprecisa o carente de uniformidad.
Desconecte la llave.
Empuje el cubo en el vástago impulsor hasta que
el pasador de retención lo asegure en su lugar.
Para retirar el cubo, tire del mismo para extraerlo del vástago
impulsor.
ADVERTENCIA:
No use este producto si no está totalmente ensamblado o si
alguna pieza falta o está dañada. El uso de un producto que
no está adecuadamente y completamente ensamblado o
posee partes dañadas o faltantes puede resultar en lesiones
personales graves.
ADVERTENCIA:
No intente modificar este producto ni crear accesorios que
no estén recomendados para usar con este producto. Dichas
alteraciones o modificaciones constituyen un uso indebido y
podrían provocar una situación de riesgo que cause posibles
lesiones personales graves.

8 − Español
FUNCIONAMIENTO
UTILIZACIÓN DE LA LLAVE DE IMPACTO
Vea la figura 4 - 5, página 9.
PRECAUCIÓN:
La superficie metálica puede calentarse durante el uso.
Evite tocarla para evitar toda posible lesión por quemadura.
La fuerza de apriete correcta puede determinarse por la clase de
perno, el tamaño del mismo o el material de la pieza de trabajo.
Es útil efectuar una prueba para determinar el tiempo de apriete
correcto para la tuerca o perno en cuestión. Mientras efectúa
la prueba, tome nota de la velocidad escogida.
Mantenga la herramienta apuntada en línea recta hacia la
tuerca o perno.
Oprima el gatillo del interruptor y apriete la tuerca o perno
durante el tiempo de apriete correcto.
Después del apriete, siempre verifique la fuerza de torsión
aplicada con una llave dinamométrica.
Compruebe el apriete con una llave de torsión.
AVISO:
No use esta herramienta para instalar tuercas para ruedas
sin utilizar un dispositivo limitador de fuerza de torsión. De
lo contrario podrían desroscarse o romperse las tuercas.
TIEMPO DE IMPACTO
Numerosas variables hacen que varíe considerablemente la
fuerza de torsión aplicada al tornillo. El tiempo de impacto
óptimo es 6 segundos aproximadamente.
NOTA: Si se utiliza una junta universal o una barra de extensión
puede reducirse la fuerza de apriete de la llave de impacto, y
puede requerirse un tiempo de apriete más largo.
AVISO:
Una vez que se ha asentado la cabeza de una tuerca o
perno, los impactos adicionales incrementan la posibilidad
de pernos, tuercas o cubos fracturados o de que la madera
se astille.
ADVERTENCIA:
Para el servicio de la unidad sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar un
peligro o dañar el producto.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. Si la operación gen-
era mucho polvo, también póngase una mascarilla contra
el polvo.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos de
solventes comerciales y pueden resultar dañados. Utilice paños
limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, aceites penetrantes,
etc., lleguen a tocar las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir el plástico, lo
cual a su vez podría producir lesiones corporales serias.
Las herramientas eléctricas que se utilizan en materiales de
fibra de vidrio, paneles de yeso para paredes, compuestos de
resanar o yeso, están sujetas a desgaste acelerado y posible
fallo prematuro porque las partículas y limaduras de fibra de
vidrio son altamente abrasivas para los cojinetes, escobillas,
conmutadores, etc. Por consiguiente, no recomendamos el uso
MANTENIMIENTO
de esta herramienta durante períodos prolongados de trabajo
en estos tipos de materiales. Sin embargo, si usted trabaja
con cualquiera de estos materiales, es sumamente importante
limpiar la herramienta con aire comprimido.
LUBRICACIÓN
Todos los cojinetes de esta herramienta están lubricados con
suficiente cantidad de aceite de alta calidad para toda la vida
útil de la unidad en condiciones normales de funcionamiento.
Por lo tanto, no se necesita lubricación adicional.
REEMPLAZO DEL CORDÓN DE CORRIENTE
El fabricante o su agente deben cambiar el cordón de corriente,
en caso de que sea necesario, para evitar peligros.
REEMPLAZO DE LAS ESCOBILLAS
Vea la figura 6, página 9.
La llave de impacto dispone de conjuntos de escobillas
accesibles externamente, cuyo desgaste debe revisarse
periódicamente.
Desconecte la llave de impacto.
Retire las tapas de las escobillas con un destornillador de
punta plana. El conjunto de cada escobilla está montado
con un resorte y salta al retirarse la tapa de la escobilla.
Retire el conjunto de la escobilla (escobilla y resorte). Revise
para ver si hay daños. Si hay desgaste, siempre reemplace
los conjuntos en parejas. No reemplace un solo lado sin
reemplazar el otro.
Coloque el conjunto de la escobilla.
Coloque la tapa de la escobilla y apriétela con un
destornillador. No efectúe un apriete excesivo.

9
Fig. 4
A - Anvil (yunque)
B - Two-speed switch (HI-LO) (interruptor de dos velocidades
[BAJA-ALTA})
C - Switch trigger (gatillo del interruptor)
D - Replaceable brushes (escobillas reemplazables)
NT1IW
A
B
C
D
F
R
Fig. 6
Fig. 5
A - Brush cap (tapa de la escobilla)
B - Brush assembly (conjunto de la escobilla)
AB
A
B
A - Reverse (atrás)
B - Forward (adelante)
C - Switch trigger (gatillo del interruptor)
Fig. 1
C
A
B
Fig. 3
C
A
A - Impact socket (impresione el enchufe)
B - Detent pin (pasador de trinquete)
C - Anvil (yunque)
D - To install (para instalar)
E - To remove (para retirar)
D
E
B
Fig. 2
WRONG /
FORMA INCORRECTA
RIGHT / FORMA CORRECTA

10
Model/Modelo:
NT1IW
1/2 in. IMPACT
WRENCH
DOUBLE INSULATED
LLAVE DE IMPACTO
DE 1/2 pulg.
AISLAMIENTO DOBLE
PARTS AND SERVICE
Prior to requesting service or purchasing replacement parts, please obtain your
model and serial number from the product data label.
• MODEL NUMBER ________________________
• SERIAL NUMBER ________________________
HOW TO OBTAIN REPLACEMENT PARTS:
Replacement parts can be purchased online at www.northerntool.com or by calling
1-800-556-7885. Replacement parts can also be obtained at one of our Authorized
Service Centers.
HOW TO LOCATE AN AUTHORIzED SERVICE CENTER:
Authorized Service Centers can be located online at www.northerntool.com or by
calling 1-800-556-7885.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT:
To obtain Customer or Technical Support please contact us at 1-800-556-7885.
  
PIEzAS DE REPUESTO Y SERVICIO
Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo
y número de serie de la etiqueta de datos del producto.
• NÚMERO DE MODELO ___________________
• NÚMERO DE SERIE ______________________
CÓMO OBTENER PIEzAS DE REPUESTO:
Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la
direcciónwww.northerntool.com ollamando al 1-800-556-7885. Las piezasde repuesto
también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.
CÓMO LOCALIzAR UN CENTRO DE SERVICIO AUTORIzADO:
Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red
mundial, en la dirección www.northerntool.com o llamando al 1-800-556-7885.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL
CONSUMIDOR:
Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con
nosotros llamando al 1-800-556-7885.
990000265
11-20-12 (REV:01)
CUSTOMER SERVICE
SERVICIO AL CLIENTE
1-800-556-7885
