knapp FIXclip H12 Instructions for use

Montageanleitung
FIXclip H12
Glas- und Profilleistenbefestigung
Seite 1/1

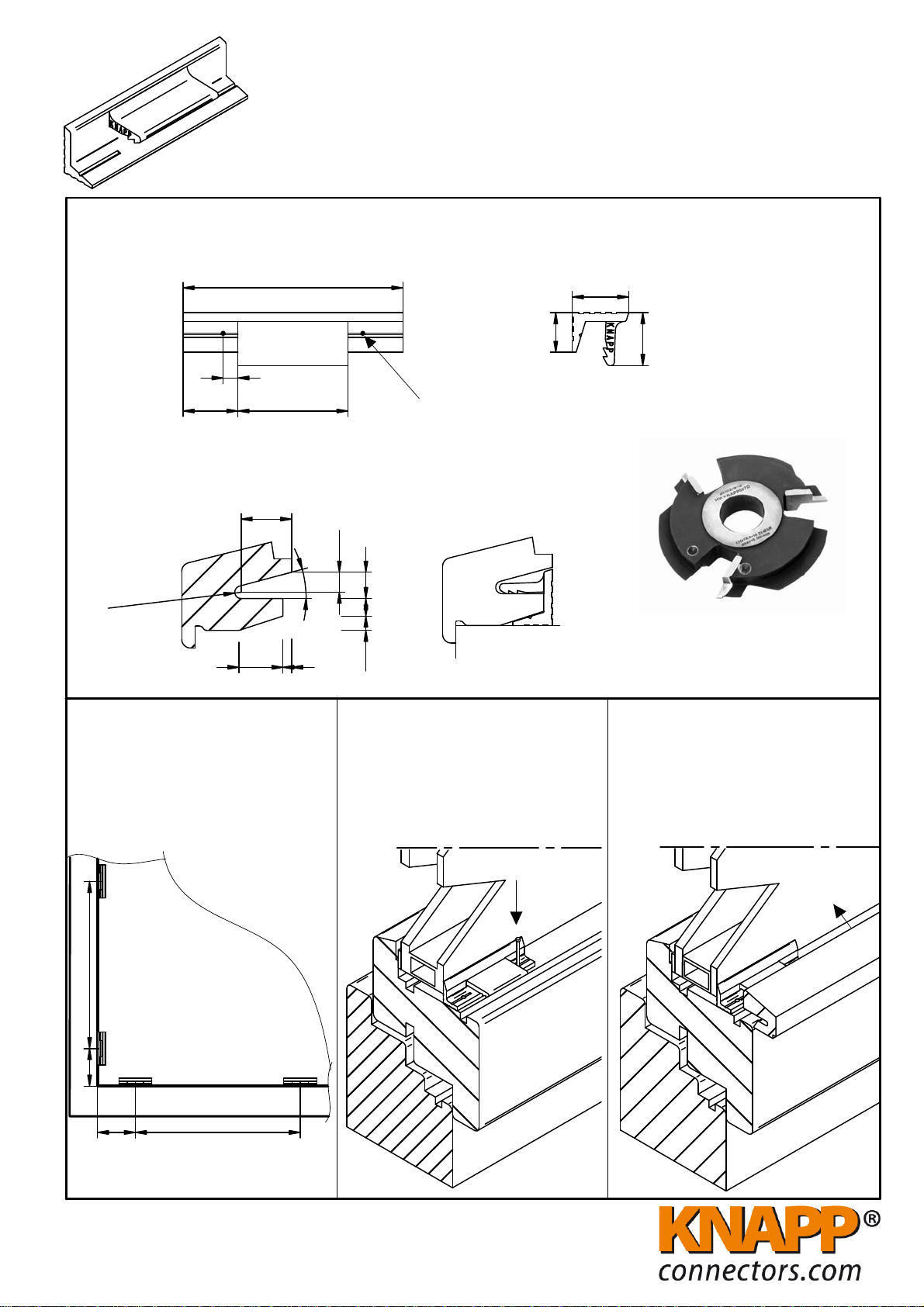

1. Fräsen FIXclip H12
3. Nageln 4. Leiste aufstecken
Mit 2 Stiftnägeln 1,2 x 25 mm.
FIXclip H12
2. Positionieren
25060
Abstand vom Eck 60 mm,
Abstand untereinander
max 250 mm
60 250
GLAS
10 2
3,25 4 6
15°
R1,4
Nagelposition
12,5 25
50 12,8
Art.-Nr. K078
11,5
9
4,57
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 20. 05. 2020
Diese Zeichnung ist Eigentum der Knapp GmbH
3
12
Fräser FlXclip H12 (Art.-Nr. Z082)

Construction Manual
FIXclip H12
Glazing bead and profile connector
page 1/1
1. Cut grooves FIXclip H12
3. Nails 4. Clip of glazing beads
With 2 nails 1,2 x 25 mm.
FIXclip H12
2. Positioning
25060
Distance from the corner of
60 mm,
Distance from one another
250 mm
60 250
GLASS
10 2
3,25 4 6
15°
R1,43
nail position
12,5 25
50 12,8
Art.-No. K078
11,5
9
4,57
This drawing is the exclusive property of Knapp GmbH.
© Knapp GmbH. All measures in mm - Errors excepted. VERSION 20. 05. 2020
12
FlXclip- cutter H12 (Art.-No. Z082)
3

Notice de montage
FIXclip H12
Fixation pour parcloses
page 1/1
1. Fraiser FIXclip H12
3. Clouer 4. Emboiter les parclose
Clouer avec des clous 1,2 x 25 mm
FIXclip H12
2. Positionner
25060
Décalage du bord 60 mm,
Entre axe max. 250 mm
60 250
VERRE
10 2
3,25 4 6
15°
R1,43
Position des clous
12,5 25
50 12,8
Réf. K078
11,5
4,57
9
© Knapp GmbH. Toutes dimensions en mm - sauf erreurs, fautes d'impression ou modifications techniques. VERSION 20. 05. 2020
Ce dessin est la propriété de Knapp GmbH.
Fraise FlXclip H12 (Réf. Z082)
12
