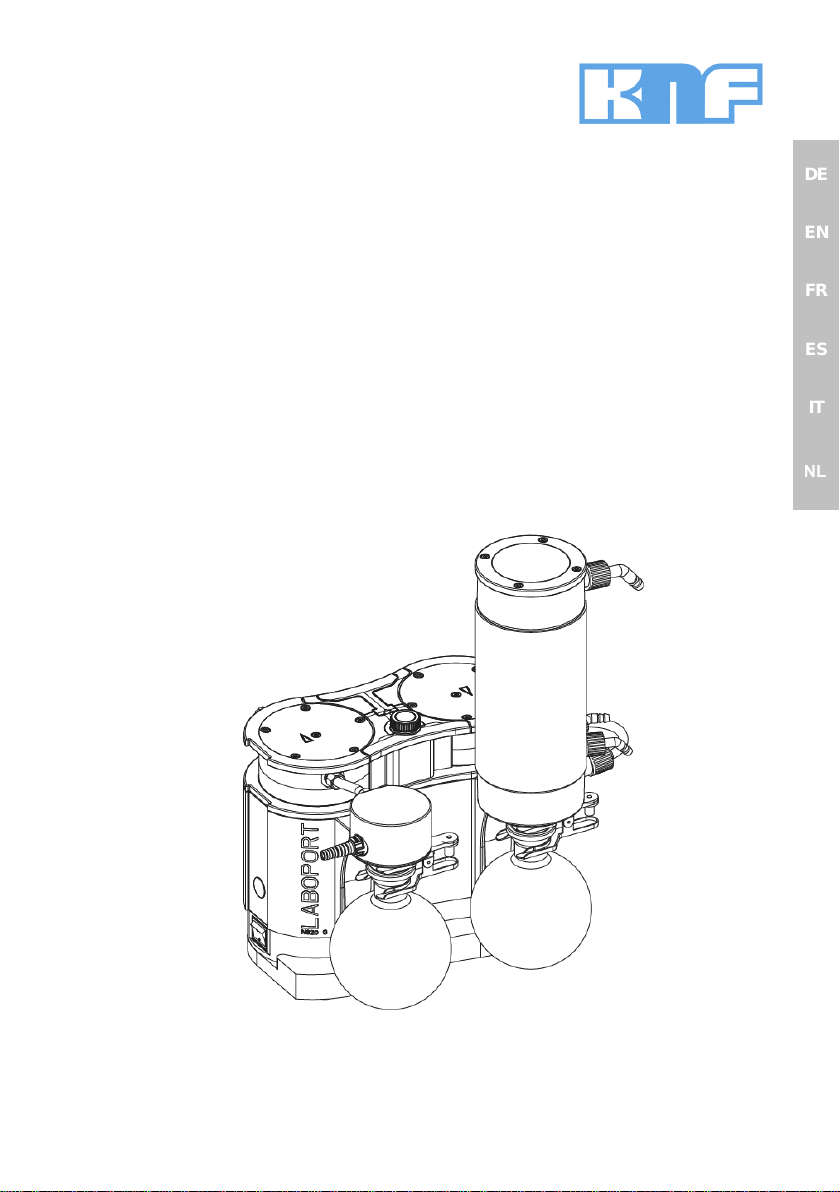

KNF LABOPORT SH820G Wiring diagram

SH820G / SR820G /
SH840G / SR840G
ORIGINAL-BETRIEBSANLEITUNG
DEUTSCH
KNF 325562-325564 02/23
Labor
Hinweis!
Lesen und beachten Sie vor Betrieb der Pumpe und des Zubehörs die Be-
triebs- und Montageanleitung und die Sicherheitshinweise!
LABOPORT®
VAKUUMSYSTEM
DE
DE
EN
FR
ES
IT
NL

Inhaltsverzeichnis
1 Lieferumfang ......................................................................................... 4
2 Zu diesem Dokument ............................................................................ 5
2.1 Umgang mit der Betriebsanleitung................................................ 5
2.2 Haftungsausschluss...................................................................... 5
2.3 Symbole und Kennzeichnungen ................................................... 6
2.4 Abkürzungsverzeichnis ................................................................. 9
3 Sicherheit ............................................................................................ 10
3.1 Personal und Zielgruppe............................................................. 10
3.2 Verantwortung des Betreibers .................................................... 11
3.3 Sicherheitsbewusstes Arbeiten................................................... 12
3.4 Betriebsbedingungen .................................................................. 12
3.5 Medien ........................................................................................ 13
3.6 Verwendung................................................................................ 14
3.7 Richtlinien und Normen............................................................... 15
3.8 Kundendienst und Reparatur ...................................................... 16
3.9 Entsorgung.................................................................................. 16
4 Explosionsschutz ................................................................................ 17
4.1 Verwendung zur Förderung von explosionsfähiger Atmosphäre
.................................................................................................... 17
4.2 Hinweise zur EX-Kennzeichnung................................................ 18
4.3 Erläuterungen zur Explosionsschutzkennzeichnung .................. 19
5 Technische Daten ............................................................................... 25
6 Produktbeschreibung .......................................................................... 30
6.1 SH820G, SH840G ...................................................................... 30
6.2 SR820G, SR840G ...................................................................... 32
6.3 Pumpe......................................................................................... 33
6.4 Gasballast ................................................................................... 35
7 Transport............................................................................................. 37
8 Aufstellen und Anschließen................................................................. 39
8.1 Inbetriebnahme vorbereiten ........................................................ 41
8.2 Inbetriebnahme durchführen....................................................... 42
9 Betrieb................................................................................................. 46
9.1 Informationen zum Ein- und Ausschalten des Vakuumsystems . 46
10 Instandhaltung..................................................................................... 52
10.1 Instandhaltungsplan.................................................................... 53
10.2 Reinigung.................................................................................... 55

10.3 Membrane, Ventilplatten/Dichtungen und O-Ringe wechseln .... 56
10.4 O-Ringe am kompletten Vakuumsystem wechseln (optional) .... 67
11 Ersatzteile und Zubehör ...................................................................... 70
11.1 Ersatzteile ................................................................................... 70
11.2 Zubehör....................................................................................... 72
12 Störung beheben................................................................................. 73
13 Rücksendung ...................................................................................... 79
Stichwortverzeichnis ........................................................................... 80
DE
EN
FR
ES
IT

Lieferumfang Vakuumsystem SH820G / SR820G / SH840G / SR840G
4Original-Betriebsanleitung, KNF 325562-325564 02/23
1 Lieferumfang
§LABOPORT® Vakuumsystem:
SH820G oder SR820G oder SH840G oder SR840G (1)
§Beschichtete Auffangkolben (2x) (7)
§Kolbenklemme (2x) (6)
§Netzkabel (3)
§Betriebsanleitung (2)
§QuickStart
§Sicherheitsbroschüre
Abb.1: Lieferumfang (beispielhaft dargestellt SH820G)
Vakuumsystem auspacken
1. Überprüfen Sie das Vakuumsystem und das mitgelieferte
Zubehör nach dem Auspacken auf Transportschäden.
2. Bei beschädigter Verpackung informieren Sie den verant-
wortlichen Spediteur, damit ein Schadensprotokoll erstellt
werden kann. Für weitere Informationen lesen Sie das Ka-
pitel 7 Transport [}37].

Vakuumsystem SH820G / SR820G / SH840G / SR840G Zu diesem Dokument
Original-Betriebsanleitung, KNF 325562-325564 02/23 5
2 Zu diesem Dokument
2.1 Umgang mit der Betriebsanleitung
Die Betriebsanleitung ist Teil des Vakuumsystems.
àBei Unklarheiten zum Inhalt der Betriebsanleitung fragen
Sie bitte beim Hersteller nach (Kontaktdaten: siehe
www.knf.com). Halten Sie dafür Typ und Seriennummer
des Vakuumsystems bereit.
àLesen Sie die Betriebsanleitung, bevor Sie das Vakuum-
system in Betrieb nehmen.
àGeben Sie die Betriebsanleitung nur vollständig und un-
verändert an den nachfolgenden Besitzer weiter.
àHalten Sie die Betriebsanleitung jederzeit griffbereit.
2.2 Haftungsausschluss
Für Schäden und Störungen durch die Nichtbeachtung der
Betriebsanleitung übernimmt der Hersteller keine Haftung.
Für Schäden und Störungen aufgrund von Veränderungen
oder Umbauten des Gerätes und unsachgemäßer Handha-
bung übernimmt der Hersteller keine Haftung.
Für Schäden und Störungen aufgrund von Verwendung unzu-
lässiger Ersatzteile und Zubehörteile übernimmt der Hersteller
keine Haftung.
DE
DE
DE
EN
FR
ES
IT

Zu diesem Dokument Vakuumsystem SH820G / SR820G / SH840G / SR840G
6Original-Betriebsanleitung, KNF 325562-325564 02/23
2.3 Symbole und Kennzeichnungen
Warnhinweis
WARNUNG
Hier steht ein Hinweis, der Sie vor Ge-
fahr warnt.
Hier stehen mögliche Folgen bei Nicht-
beachtung des Warnhinweises. Das
Signalwort, z. B. Warnung, weist Sie
auf die Gefahrenstufe hin.
àHier stehen Maßnahmen zur Ver-
meidung der Gefahr und ihrer Fol-
gen.
Gefahrenstufen
Signalwort Bedeutung Folgen bei Nicht-
beachtung
GEFAHR warnt vor unmittel-
bar drohender Ge-
fahr
Tod oder schwere
Körperverletzung
bzw. schwere
Sachschäden sind
die Folge.
WARNUNG warnt vor möglicher
drohender Gefahr
Tod oder schwere
Körperverletzung
bzw. schwere
Sachschäden sind
möglich.
VORSICHT warnt vor möglicher
gefährlicher Situati-
on
Leichte Körperver-
letzung oder Sach-
schäden sind mög-
lich.
HINWEIS Warnt vor einem
möglichen Sach-
schaden
Sachschäden sind
möglich.
Tab.1: Gefahrenstufen

Vakuumsystem SH820G / SR820G / SH840G / SR840G Zu diesem Dokument
Original-Betriebsanleitung, KNF 325562-325564 02/23 7
Sonstige Hinweise und Symbole
àHier steht eine auszuführende Tätigkeit (ein Schritt).
1. Hier steht der erste Schritt einer auszuführenden Tätig-
keit.
Weitere fortlaufend nummerierte Schritte folgen.
Dieses Zeichen weist auf wichtige Informationen hin.
DE
DE
DE
EN
FR
ES
IT

Zu diesem Dokument Vakuumsystem SH820G / SR820G / SH840G / SR840G
8Original-Betriebsanleitung, KNF 325562-325564 02/23
Piktogrammerklärung
Piktogramm Bedeutung
Allgemeines Warnzeichen
Warnung vor heißer Oberfläche
Warnung vor elektrischer Spannung
Warnung vor explosionsfähiger Atmosphäre
Warnung vor giftigen Stoffen
ESD-geschützter Bereich
Beachten Sie die Betriebsanleitung
Allgemeines Gebotszeichen
Netzstecker ziehen
Fußschutz benutzen
Handschutz benutzen
WEEE
Symbol für die getrennte Erfassung von
Elektrogeräten und Elektronikgeräten. Die
Verwendung dieses Symbols bedeutet, dass
dieses Produkt nicht mit dem normalen
Haushaltsabfall entsorgt werden darf.
Recycling
Tab.2: Piktogrammerklärung

Vakuumsystem SH820G / SR820G / SH840G / SR840G Zu diesem Dokument
Original-Betriebsanleitung, KNF 325562-325564 02/23 9
2.4 Abkürzungsverzeichnis
Abkürzung Benennung
PTFE Polytetrafluorethylen
FFPM Perfluorkautschuk
PVDF Polyvinylidenfluorid
PP Polypropylen
FPM Fluorkautschuk
FEP Fluorethylenpropylen
Tab. Tabelle
Abb. Abbildung
Bzw. beziehungsweise
z.B. Zum Beispiel
zul. zulässig
u.A. Unter Anderem
ggf. Gegebenenfalls
Max. Maximal
Min. Minimal
DE
DE
DE
EN
FR
ES
IT

Sicherheit Vakuumsystem SH820G / SR820G / SH840G / SR840G
10 Original-Betriebsanleitung, KNF 325562-325564 02/23
3 Sicherheit
Beachten Sie die Sicherheitshinweise in den Kapiteln 8
Aufstellen und Anschließen [}39] und 9 Betrieb [}46].
3.1 Personal und Zielgruppe
Personal Stellen Sie sicher, dass nur geschultes und unterwiesenes
Personal oder Fachpersonal an den Vakuumsystemen arbei-
tet. Dies gilt besonders für Inbetriebnahme und Instandhal-
tungsarbeiten.
Stellen Sie sicher, dass das Personal die Betriebsanleitung,
besonders das Kapitel Sicherheit, gelesen und verstanden
hat.
Zielgruppe Zielgruppe Definition
Anwender Labormitarbeiter
Fachpersonal Fachpersonal ist eine Person,
die
- eine einschlägige fachliche
Berufsausbildung in dem Be-
reich hat, der in dem jeweili-
gen Textabsatz behandelt
wird;
- über aktuelle Kenntnisse in
dem Bereich verfügt, der im
jeweiligen Textabsatz behan-
delt wird.
Tab.3: Zielgruppe

Vakuumsystem SH820G / SR820G / SH840G / SR840G Sicherheit
Original-Betriebsanleitung, KNF 325562-325564 02/23 11
Wer-macht-was-
Matrix Lebensphase Anwender Fachpersonal
Transport X
Aufstellen X X
Inbetriebnahme
vorbereiten
X X
Inbetriebnahme X X
Betrieb X X
Instandhaltung X
Störungsbehebung X
Entsorgung X
Tab.4: Wer-macht-was-Matrix
3.2 Verantwortung des Betreibers
Die Vakuumsysteme sind nach den allgemein anerkannten
Regeln der Technik und den Arbeitsschutz- und Unfallverhü-
tungsvorschriften gebaut. Dennoch können bei deren Ver-
wendung Gefahren entstehen, die zu körperlichen Schäden
des Benutzers oder Dritter bzw. zur Beeinträchtigung des Va-
kuumsystems oder anderer Sachwerte führen.
Stellen Sie sicher, dass es zu keiner Gefahrensituation, kör-
perlichen Schäden oder zur Beeinträchtigung des Vakuum-
systems kommen kann.
Betriebs-
parameter
Betreiben und stellen Sie die Vakuumsysteme nur unter den
in Kapitel 3.4 Betriebsbedingungen [}12] und 5 Technische
Daten [}25], beschriebenen Betriebsparametern und Be-
triebsbedingungen auf.
Hochleistungs-
kondensator
Nur SH820G und SH840G:
Setzen Sie den Hochleistungskondensator nur am pneumati-
schen Systemauslass ein; bei Anordnung am pneumatischen
Systemeinlass besteht Implosionsgefahr.
Achten Sie am Hochleistungskondensator auf die richtige Zu-
ordnung der Schlauchanschlüsse von Gas und Kühlmittel.
Ein- und Ausgänge bei den Gasanschlüssen dürfen nicht ver-
tauscht werden.
Zubehör Laboreinrichtungen oder zusätzliche Komponenten, die an ein
Vakuumsystem angeschlossen werden, müssen auf die
pneumatischen Daten des Vakuumsystems ausgelegt sein
(siehe 5 Technische Daten [}25]).
DE
DE
DE
EN
FR
ES
IT

Sicherheit Vakuumsystem SH820G / SR820G / SH840G / SR840G
12 Original-Betriebsanleitung, KNF 325562-325564 02/23
3.3 Sicherheitsbewusstes Arbeiten
Beachten Sie bei allen Arbeiten an den Vakuumsystemen
und beim Betrieb die Vorschriften zur Unfallverhütung und zur
Sicherheit.
Vermeiden Sie eine Berührung der Pumpenköpfe und Gehäu-
seteile, da die Pumpe sich im Betrieb erhitzt.
Stellen Sie sicher, dass das Vakuumsystem bei Arbeiten am
Vakuumsystem vom Netz getrennt und spannungsfrei ist.
Beachten Sie beim Anschluss der Vakuumsysteme an das
elektrische Netz die entsprechenden Sicherheitsregeln.
Setzen Sie keine Körperteile dem Vakuum aus.
Stellen Sie sicher, dass durch Strömung bei offenen Gasan-
schlüssen, Geräuscheinwirkungen oder durch heiße, korrosi-
ve, gefährliche und umweltgefährdende Gase keine Gefähr-
dungen entstehen.
Vermeiden Sie das Freisetzen von gefährlichen, giftigen, ex-
plosiven, korrosiven, gesundheitsschädigenden oder umwelt-
gefährdenden Gasen oder Dämpfen, z.B. durch geeignete La-
boreinrichtungen mit Abzug und Lüftungsregelung.
3.4 Betriebsbedingungen
Benutzen Sie die Vakuumsysteme nur in technisch einwand-
freiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst unter der Beachtung der Betriebsanleitung.
Die Vakuumsysteme dürfen nur in vollständig montiertem und
angeliefertem Zustand betrieben werden.
Stellen Sie sicher, dass der Einbauort trocken ist und das Va-
kuumsystem vor Regen, Spritz-, Schwall- und Tropfwasser
sowie weiteren Verunreinigungen geschützt ist.
Prüfen Sie die Dichtheit der Verbindungen zwischen Rohrlei-
tungen der Anwendung und dem Vakuumsystem (bzw. der
Verschaltung des Vakuumsystems) regelmäßig. Undichte
Verbindungen bergen die Gefahr, gefährliche Gase und
Dämpfe aus dem Pumpsystem freizusetzen.
Die an das Vakuumsystem anzuschließenden Komponenten
müssen auf die pneumatischen Daten des Vakuumsystems
ausgelegt sein.

Vakuumsystem SH820G / SR820G / SH840G / SR840G Sicherheit
Original-Betriebsanleitung, KNF 325562-325564 02/23 13
3.5 Medien
Anforderungen
an geförderte
Medien
Prüfen Sie vor der Förderung eines Mediums, ob das Medium
im konkreten Anwendungsfall gefahrlos gefördert werden
kann.
Beachten Sie hierbei auch eine mögliche Veränderung des
Aggregatzustands (Kondensieren, Auskristallisieren).
Prüfen Sie vor der Verwendung eines Mediums die Verträg-
lichkeit der medienberührten Komponenten (siehe 5 Techni-
sche Daten [}25]) mit dem Medium.
Fördern Sie nur Gase, die unter den in dem Vakuumsystem
auftretenden Drücken und Temperaturen stabil bleiben.
Umgang mit
gefährlichen
Medien
Bei Bruch der Membrane und/oder Undichtigkeit vermischt
sich das geförderte Medium mit der Luft in der Umgebung
und/oder im Vakuumsystemgehäuse. Stellen Sie sicher, dass
hieraus keine Gefahrensituation entstehen kann.
Beachten Sie beim Fördern gefährlicher Medien die Sicher-
heitsbestimmungen im Umgang mit diesen Medien.
Umgang mit
brennbaren
Medien und ex-
plosionsfähiger
Atmosphäre
Beachten Sie, dass das Vakuumsystem nur zur Förderung
von explosionsfähiger Atmosphäre, entsprechend seiner
Kennzeichnung (siehe Typenschild), geeignet ist und nicht in
explosionsgefährdeten Bereichen aufgestellt werden darf.
Stellen Sie sicher, dass die Temperatur des Mediums jeder-
zeit ausreichend unter der Zündtemperatur des Mediums
liegt, um eine Entzündung oder Explosion zu verhindern. Dies
gilt auch für außergewöhnliche Betriebssituationen.
Beachten Sie dabei, dass die Temperatur des Mediums an-
steigt, wenn die Pumpe das Medium verdichtet.
Stellen Sie deshalb sicher, dass die Temperatur des Mediums
auch bei Verdichtung auf den maximal zulässigen Betriebs-
überdruck des Vakuumsystems ausreichend unter der Zünd-
temperatur des Mediums liegt. Der maximal zulässige Be-
triebsüberdruck des Vakuumsystems ist in Kapitel 5 Techni-
sche Daten [}25] angegeben.
Beachten Sie, dass die zulässige Umgebungstemperatur (sie-
he 5 Technische Daten [}25]) nicht überschritten wird.
Berücksichtigen Sie ggf. äußere Energiequellen (z. B. Strah-
lungsquellen), die das Medium zusätzlich erhitzen können.
Fragen Sie im Zweifelsfall den KNF-Kundendienst.
DE
DE
DE
EN
FR
ES
IT

Sicherheit Vakuumsystem SH820G / SR820G / SH840G / SR840G
14 Original-Betriebsanleitung, KNF 325562-325564 02/23
3.6 Verwendung
3.6.1 Bestimmungsgemäße Verwendung
Die Vakuumsysteme sind ausschließlich für die Förderung
von Gasen und Dämpfen bestimmt.
Die Vakuumsysteme sind ausschließlich für den Betrieb in In-
nenräumen und in nicht-explosionsfähiger Atmosphäre be-
stimmt. Die Ex-Kennzeichnung ist nur für den Förderraum
(medienberührter Bereich) gültig.
Vakuumsysteme mit ATEX-Kennzeichnung entsprechen
nicht immer den Vorschriften für explosionsgefährdete
Bereiche in Ländern außerhalb der EU.
3.6.2 Vorhersehbare Fehlanwendung
Die Vakuumsysteme dürfen nicht in explosionsfähiger Atmo-
sphäre betrieben werden.
Die Pumpen sind nicht geeignet für den Einsatz in Untertage-
betrieben von Bergwerken.
Die Vakuumsysteme sind nicht geeignet zur Förderung von:
§Stäuben
§Flüssigkeiten
§Aerosolen
§biologischen und mikrobiologischen Substanzen
§Brennstoffen
§Explosivstoffen
§Fasern
§Oxidationsmitteln
§Lebensmitteln.
Die Vakuumsysteme dürfen standardmäßig nicht zur gleich-
zeitigen Erzeugung von Vakuum und Überdruck genutzt wer-
den.
An der Saugseite des Vakuumsystems darf kein Überdruck
angelegt werden.

Vakuumsystem SH820G / SR820G / SH840G / SR840G Sicherheit
Original-Betriebsanleitung, KNF 325562-325564 02/23 15
Das Vakuumsystem darf nicht verwendet werden, wenn bei
geöffnetem Gasballastventil der Pumpe reaktive explosive,
oder anderweitig gefährliche Mischungen entstehen können
(z.B. mit dem Medium).
3.7 Richtlinien und Normen
EU/EG-
Richtlinien /
Normen
Die Vakuumsysteme entsprechen den Richtlinien/Verordnun-
gen:
§2011/65/EU (RoHS)
§2014/30/EU (EMV)
§2006/42/EG (MRL)
Der medienberührte Teil der Pumpen entspricht der Richtlinie
2014/34/EU (ATEX).
§UK Regulation S.I. 2008/1597 Supply of Machinery (Safe-
ty)
§UK Regulation S.I. 2016/1091 Electromagnetic Compatibi-
lity
§UK Regulation S.I. 2012/3032 Restriction of the Use of
Certain Hazardous Substances in Electrical and Electro-
nic Equipment
Die folgenden harmonisierten/benannten Normen werden er-
füllt:
§EN 1012-2
§EN ISO 12100
§EN 61010-1
§EN 61326-1
Der medienberührte Teil der Pumpen erfüllt folgende harmo-
nisierte Normen:
§EN ISO 80079-36
§EN ISO 80079-37
§EN 1127-1
Die Pumpen entsprechen nach IEC 664:
§Überspannungskategorie II
§Verschmutzungsgrad 2
DE
DE
DE
EN
FR
ES
IT

Sicherheit Vakuumsystem SH820G / SR820G / SH840G / SR840G
16 Original-Betriebsanleitung, KNF 325562-325564 02/23
3.8 Kundendienst und Reparatur
Kundendienst
und Reparaturen
Die Vakuumsysteme sind wartungsfrei. Jedoch empfiehlt
KNF, das Vakuumsystem regelmäßig bzgl. auffälliger Verän-
derungen der Geräusche und Vibrationen zu prüfen.
Lassen Sie Reparaturen an den Vakuumsystemen nur vom
zuständigen KNF-Kundendienst durchführen.
Gehäuse mit spannungsführenden Teilen dürfen nur von
Fachpersonal geöffnet werden.
Verwenden Sie bei Instandhaltungsarbeiten nur Originalteile
von KNF.
3.9 Entsorgung
Umweltschutz/
WEEE
Lagern Sie das Vakuumsystem sowie alle Ersatzteile gemäß
den Umweltschutzbestimmungen. Beachten Sie die nationa-
len und internationalen Vorschriften. Dies gilt besonders für
Teile, die mit toxischen Stoffen verunreinigt sind.
Sollten Sie ihre Verpackungsmaterialen nicht mehr benötigen
(z.B. für eine Rücksendung oder einen anderweitigen Trans-
port des Vakuumsystems), entsorgen Sie diese umweltge-
recht.
Dieses Produkt ist entsprechend der EU-Richtlinie über die
Entsorgung von Elektroaltgeräten und Elektronikaltgeräten
(WEEE) gekennzeichnet. Altgeräte dürfen nicht mit dem
Hausmüll entsorgt werden. Die ordnungsgemäße Entsorgung
und das Recycling tragen dazu bei, die natürlichen Ressour-
cen und die Umwelt zu schützen. Der Endnutzer ist verpflich-
tet, Altgeräte entsprechend den nationalen und internationa-
len Vorschriften zu entsorgen. Alternativ werden KNF-Produk-
te (Altgeräte) auch durch KNF kostenpflichtig zurückgenom-
men (siehe Kapitel 13 Rücksendung [}79]).

Vakuumsystem SH820G / SR820G / SH840G / SR840G Explosionsschutz
Original-Betriebsanleitung, KNF 325562-325564 02/23 17
4 Explosionsschutz
4.1 Verwendung zur Förderung von
explosionsfähiger Atmosphäre
Zur Förderung von explosionsfähiger Atmosphäre nur Vaku-
umsysteme der entsprechenden Gerätekategorie und Tempe-
raturklasse verwenden.
Diese Vakuumsysteme besitzen folgende EU-Explosions-
schutzkennzeichnungen:
Kennzeichnung Beschreibung
Symbol für explosionsgeschützte Geräte
II Gerätegruppe (siehe 4.3.1 Gerätegruppen [}19])
3/-G Gerätekategorie (siehe 4.3.2 Gerätekategorien für Gas
[}19])
Ex Symbol zeigt, dass das Gerät einer oder mehreren Zünd-
schutzarten entspricht.
hSymbol für Zündschutzart (siehe 4.3.5 Zündschutzart [}22])
IIB + H2 Explosionsgruppen (siehe 4.3.3 Explosionsgruppen [}21])
T3 Temperaturklasse (siehe 4.3.4 Temperaturklassen [}22])
Gc Geräteschutzniveau (siehe Kapitel 4.3.6 Geräteschutzniveau
für Gas [}23])
Besondere Einsatzbedingungen (siehe Kapitel Besondere
Einsatzbedingungen)
internal atmos-
phere only
Besondere Bedingungen (siehe 4.3.7 Besondere Einsatzbe-
dingungen [}23])
Tab.5: Explosionsschutzkennzeichnung
Für die Vakuumsysteme wurde eine Zündgefahrenbewertung
entsprechend den Normen DIN EN ISO 80079-36 und DIN
EN ISO 80079-37 durchgeführt.
Die Explosionsschutzkennzeichnung finden Sie auch an fol-
gender Stelle:
§Typenschild Vakuumsystem
DE
DE
DE
EN
FR
ES
IT

Explosionsschutz Vakuumsystem SH820G / SR820G / SH840G / SR840G
18 Original-Betriebsanleitung, KNF 325562-325564 02/23
4.2 Hinweise zur EX-Kennzeichnung
Das vorliegende KNF Vakuumsystem ist mit der folgenden
Gerätekennzeichnung nach der aktuellsten Explosionsschutz-
Richtlinie gekennzeichnet. Die Kennzeichnung ist nur für die
Förderstrecke (medienberührten Bereich) des Vakuumsys-
tems gültig:
Abb.2: EX-Kennzeichnung des Vakuumsystems
Vakuumsysteme der Kategorie „3/-G“ sind zur Förderung von
Gasen, Dämpfen oder Nebeln bestimmt bei denen nicht damit
zu rechnen ist, dass sich eine explosionsfähige Atmosphäre
bildet. Aber wenn sie dennoch auftritt, dann aller Wahrschein-
lichkeit nach nur selten und während eines kurzen Zeitraums.
Die Geräte sind so aufzustellen, dass sie von außen nicht
mechanisch beschädigt werden können.

Vakuumsystem SH820G / SR820G / SH840G / SR840G Explosionsschutz
Original-Betriebsanleitung, KNF 325562-325564 02/23 19
An den Vakuumsystemen dürfen keine Veränderungen vorge-
nommen werden. Nach einem Verschleißteilwechsel muss
die ursprüngliche Funktion des Vakuumsystems durch das
Erreichen des spezifizierten Endvakuums (siehe Betriebsan-
leitung, Kapitel 10 Instandhaltung [}52]) überprüft werden.
4.3 Erläuterungen zur
Explosionsschutzkennzeichnung
4.3.1 Gerätegruppen
Gerätegruppe I Gerätegruppe I gilt für Geräte zur Verwendung in Untertage-
betrieben von Bergwerken sowie deren Übertagelagen, die
durch Methan und/oder brennbaren Stäube gefährdet werden
können.
Gerätegruppe II Gerätegruppe II gilt für Geräte zur Verwendung in den übri-
gen Bereichen, die durch eine explosionsfähige Atmosphäre
gefährdet werden können.
4.3.2 Gerätekategorien für Gas
Die Gerätekategorie beschreibt die Häufigkeit und die Dauer
des Auftretens von explosionsfähiger Atmosphäre im Betrieb.
DE
DE
DE
EN
FR
ES
IT

Explosionsschutz Vakuumsystem SH820G / SR820G / SH840G / SR840G
20 Original-Betriebsanleitung, KNF 325562-325564 02/23
Gerätekate-
gorie
Beschreibung
1G Geräte dieser Kategorie sind zur Verwendung in Bereichen be-
stimmt, in denen eine explosionsfähige Atmosphäre, die aus ei-
nem Gemisch von Luft und Gasen, Dämpfen oder Nebeln besteht,
ständig oder langzeitig oder häufig vorhanden ist.
1D Geräte dieser Kategorie sind zur Verwendung in Bereichen be-
stimmt, in denen eine explosionsfähige Atmosphäre, die aus ei-
nem Staub/Luft-Gemisch besteht, ständig oder langzeitig oder
häufig vorhanden ist.
2G Geräte dieser Kategorie sind zur Verwendung in Bereichen be-
stimmt, in denen damit zu rechnen ist, dass eine explosionsfähige
Atmosphäre, die aus Gasen, Dämpfen oder Nebeln besteht, gele-
gentlich auftritt.
2/2G Geräte, die aus Zone 1 absaugen und zur Verwendung in Berei-
chen bestimmt sind, in denen damit zu rechnen ist, dass eine ex-
plosionsfähige Atmosphäre aus Gasen, Dämpfen oder Nebeln ge-
legentlich auftritt.
2/-G Geräte, die aus Zone 1 absaugen, jedoch nicht zur Installation in
einem explosionsgefährdeten Bereich (Zone) bestimmt sind.
2D Geräte dieser Kategorie sind zur Verwendung in Bereichen be-
stimmt, in denen damit zu rechnen ist, dass eine explosionsfähige
Atmosphäre, die aus einem Staub/Luft-Gemisch besteht, gele-
gentlich auftritt.
3G Geräte dieser Kategorie sind zur Verwendung in Bereichen be-
stimmt, in denen nicht damit zu rechnen ist, dass eine explosions-
fähige Atmosphäre durch Gase, Dämpfe oder Nebel auftritt, aber
wenn sie dennoch auftritt, dann aller Wahrscheinlichkeit nach nur
selten und während eines kurzen Zeitraums.
3/-G Geräte, die aus Zone 2 absaugen, jedoch nicht zur Installation in
einem explosionsgefährdeten Bereich (Zone) bestimmt sind.
3D Geräte dieser Kategorie sind zur Verwendung in Bereichen be-
stimmt, in denen nicht damit zu rechnen ist, dass eine explosions-
fähige Atmosphäre durch aufgewirbelten Staub auftritt, aber wenn
sie dennoch auftritt, dann aller Wahrscheinlichkeit nach nur selten
und während eines kurzen Zeitraums.
Tab.6:
