KOLLER POOL EDGE User manual

kollerpool.com
Installation and operation manual for bath Edge.
Warranty certicate.
Інструкція з монтажу та експлуатації ванни Edge.
Гарантійний талон.
Инструкция по установке и эксплуатации ванны Edge.
Гарантийный талон.
EDGE

2
EDGE

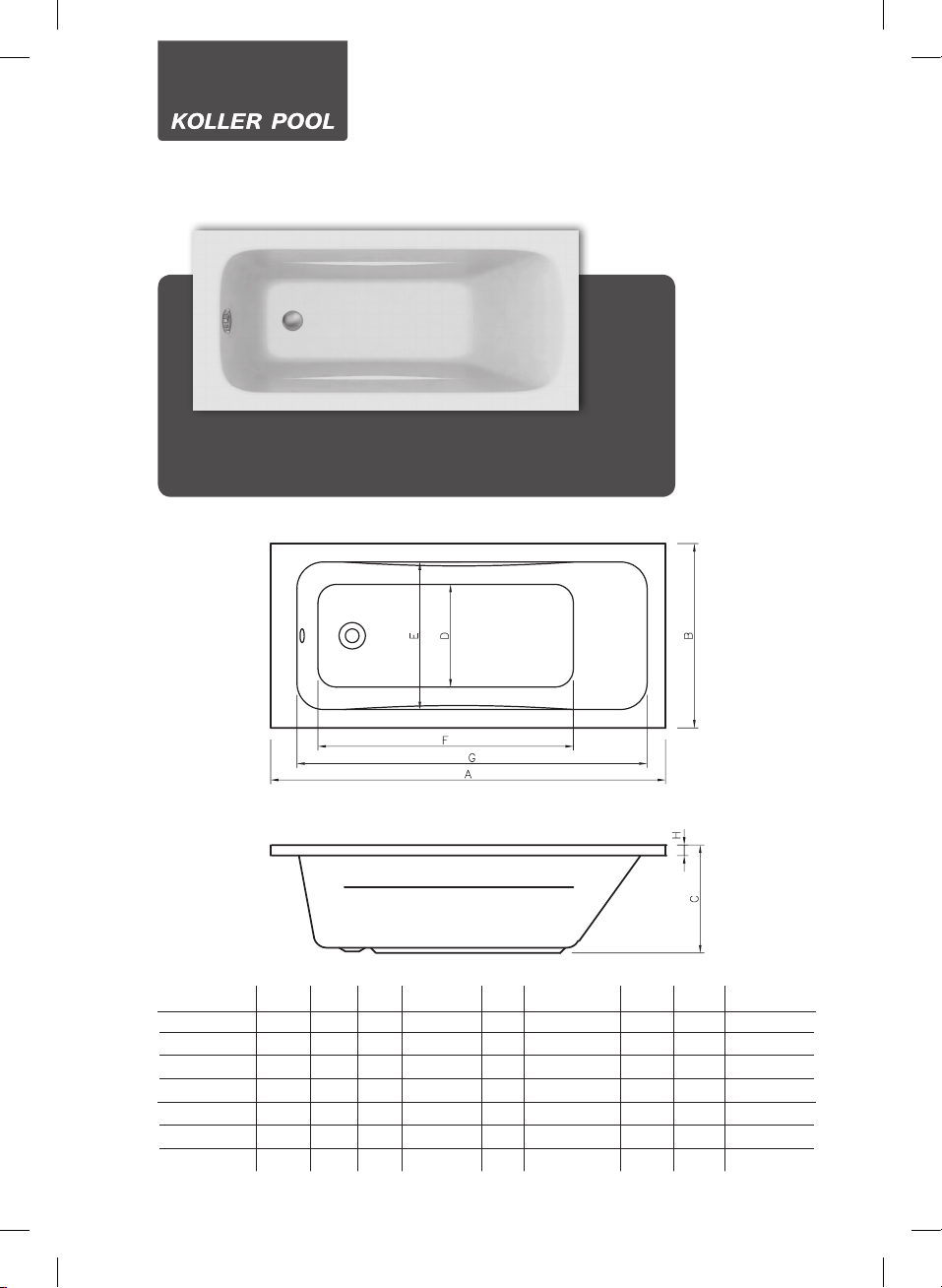

1. SPECIFICATIONS OF THE BATH
Edge A B C D E F G H Vol., Liters
150Х70 1500 700 410 390 560 970 1330 40 155
160Х70 1600 700 410 390 560 1070 1430 40 165
160Х75 1600 750 410 460 640 1110 1460 40 170
170x70 1700 700 410 390 560 1170 1530 40 175
170x75 1700 750 410 440 610 1170 1530 40 190
170x80 1700 800 410 510 650 1215 1520 40 200
180x80 1800 800 410 510 650 1310 1660 40 220

3
2. WARRANTY TERMS AND CONDITIONS
3. GENERAL PROVISIONS
4. PACKAGE
The manufacturer provides the warranty for the product based on the below mentioned
principles and terms & conditions. The warranty is valid only provided that the warranty
certicate is duly completed.
The warranty provided by the manufacturer entitles a Buyer to obtain free warranty
services including correction of manufacturing defect or replacement of defective
product within the warranty period.
If the complaint is admitted, the warranty period shall be prolonged for the period of
the complaint execution. A Buyer is obliged to submit the warranty certicate to the
shop, which is indicated as “Seller” in the warranty certicate.
The warranty does not cover the following:
- Defects resulted with incorrect installation;
- Defects resulted with improper use of the product;
- Mechanical or other defects resulted with force-majeure events
(acts of God, re event, etc.);
- Defects resulted by use of the product in extreme conditions
(sauna, steam bath, etc.).
The warranty period becomes eective from the date of purchase, indicated in the
warranty certicate, or date indicated in the certicate by an authorized service center,
if purchase proving document (cheque, receipt, etc.) is available.
All baths are produced from high-quality, stable polymer of new generation –
polymethylmethacrylate (hereinafter – acrylate) with glass reinforced polyester
outer surface. Acrylate ensures to the consumers super comfort and reliability
providing that all instructions of the installation and operation manual are
strictly followed.
Bath is packaged in lm and carton box. It is recommended to remove lm just
after installation has been completed.
It is preferable to remove carton box immediately prior to start installation of
the bath.
Keep warranty certicate and sales receipt within the whole warranty
period. In case of complaint execution, the employees of a Service Center
will request to submit these documents!

4
5. TRANSPORTATION
6. INSTALLATION
Bath is transported as non-assembled.

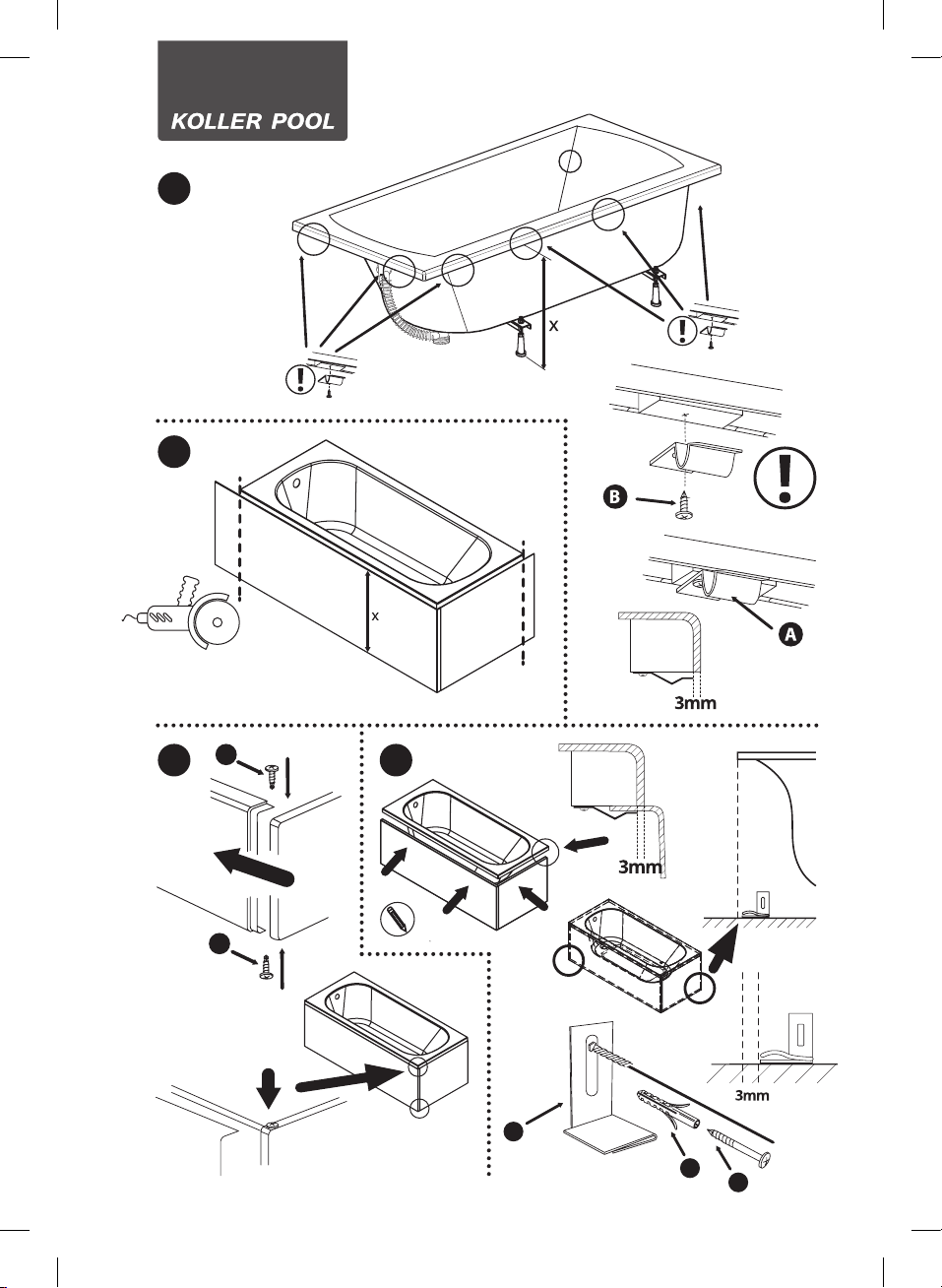

Fig.1 Installation of the leg
The bath can be installed just in preliminary prepared premise (walls and oor are tiled,
water supply is connected, sewage and drain system is connected, etc.).
It makes sense to use a bath installation kit to install your bath (included into the kit with
legs), which includes special elements to x bath to a wall.
First of all, using the screw nails, x steel elements to the outer surface of the bath bottom,
see Fig.1 (steel elements of the baths equipped with hydromassage system, are xed by
the manufacturer). Attach the legs, tighten the screws on the legs using xing nuts and
clamping nuts for the legs.
Installing footing for the bath:
WARNING!
To prevent damages, it is prohibited to transport bath non-packaged.
1. Threaded metal legs 4 pcs. 7. Expansion bolts for the
xing elements 4 pcs.
2. Screws to x the legs 4 pcs. 8. Threated plastic leg 4 pcs.
3. Clamping nuts for the legs 12 pcs. 9. Glide for a leg 4 pcs.
4. Screw nails (4.8 x 13 mm) 12 pcs. 10. Screw washers 4 pcs.
5. Steel elements 2 pcs.
6. Fixing elements for the bath 4 pcs.

5
Fig.2 Adjusting level of a bath
Fig.3 Installing bath on the xing elements

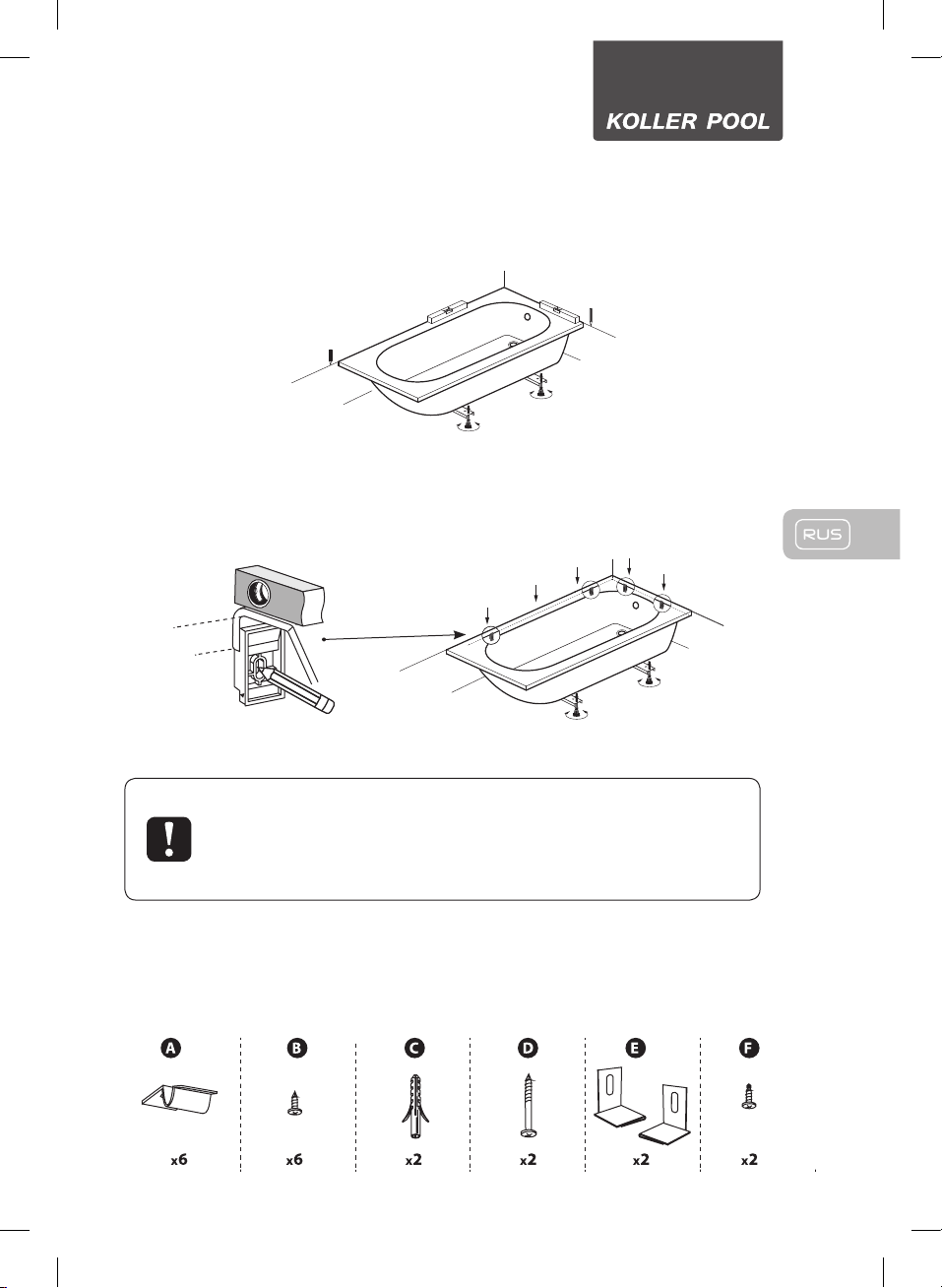

Mounting kit includes:
7. INSTALL BATH AND CONNECT DRAIN
8. MOUNTING PANEL ON A BATH
The place to install a bath shall be completely ready – walls and oor shall be tiled,
sewage and draining system shall be connected and etc. Use spirit level. Adjust
level of a bath by screwing or unscrewing the legs (take into account the height of a
decorative panel, Fig. 2).
Use mounting kit, which is supplied as complete package with panel, to mount panels
of the corner baths.
Use builder’s marker and mark on the wall the level of bath edges, points to attach
xing elements of the bath. Attach xing elements to a wall and install a bath on
them. (see Fig. 3)
ATTENTION!
Prior to seal a bath with a silicone sealant (sealing agent), the bath shall be
lled with water to overow.
The bath shall stand on the legs steadily and be leveled.
Only, when mentioned conditions are met, you can start sealing of joints.

6
1
2
3 4
F
F
C
D
E

7
9. MAINTENANCE
10. WARRANTY OBLIGATIONS
- For cleaning, use only nonabrasive detergents.
Do not use abrasive pastes, solvents, acetone-based or chlorine-based
detergents, etc.;
- Prevent mixer tap leakage to avoid rust touch;
- Solvents, nail polish and nail polish remover can occur damage of the surface;
- Prevent electrical or burning devices to fall into a bath;
- Sediment from water can be removed with vinegar solution (1: 3);
to polish light scratches use special means or contact specialized
Service Center (polishing means seek in the authorized centers).
1. Manufacturer guaranties that acrylic bath will correspond to all necessary
requirements provided that a customer follows installation and operation instructions,
stated in this manual.
2. Guaranteed service life – 10 years from the date of purchase.
3. Acrylic bath shall be installed by qualied professionals.
4. To use his/her rights under warranty certicate, a Customer shall provide
the following:
- Sales receipt (sales slip) and this manual;
- Damaged product as a complete package in accordance to the corresponding
installation and operation manual;
- Conrmation of compliance the rules of transportation, installation, use and
maintenance by the Customer;
- The conclusion of the service center about revealing of the manufacturing product
defects.
5. A Customer can be refused in exercising his/her rights if:
– A Customer fails to fulll at least one of the provisions of the sections 3 and 4 of the
paragraph “Warranty obligations”;
– Incorrect installation;
– Damage of the product resulted with force-majeure events according to UE.
Recommendations for maintenance:
WARNING:
If warranty terms and condition are not fullled or rules of installation or
use are violated by the Customer, the MANUFACTURER is relieved from
warranty obligations.
