Konig & Meyer 11936 User manual

PRÜFEN, INSTANDHALTEN, REINIGEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (z.B. beschädigte Kanten?)
- Zur Reinigung ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
TECHNISCHE DATEN
F: Ablagebox lässt sich nicht einhängen
F: B: Prüfen ob das obere Einhängeblech bzw. die Seitenbleche nach innen gebogen sind
F: Ablagebox klappert am Wagen-Griffrohr
F: B: Prüfen ob Einhängeblech bzw. die Seitenbleche nach außen gebogen sind
F: B: verlorene Gummipads ersetzen bzw. falsch platzierte Pads an richtiger Stelle aufkleben
11936 Ablagebox für Wagen
- Die praktische Ergänzung des Wagens schlechthin
- Geeignet zur Ablage und Transport von Notenpultzubehör:
-Lampen, Notenblätter, Schreibgeräte, Halterungen etc.
- Einfach in der Montage und Handhabung
- Ablagefach: B x T x H - 420 x 172 x 135 mm
- Belastbarkeit: bis zu 8 kg
SICHERHEITSHINWEISE
GEBRAUCHSANLEITUNG
Material
Box: Stahlblech, gepulvert, schwarz
Kantenschutz: Gummi, Metallband
Gummipad: PUR, schwarz
Traglast bis zu 8 kg
Abmessungen
B x T x H
Aussen: 430 x 207 x 236 mm
Innenfach: 420 x 172 x 133 mm
Gewicht 3 kg
Karton 565 x 230 x150 mm
BELASTEN der Ablagebox
- Die maximale Belastbarkeit ist mit 8 kg angegeben.
- Die Last sollte möglichst gleichmäßig verteilt sein.
- Bitte unterschätzen Sie nicht die zu tragende Last.
- Erforderlich sind körperliche und fachliche Eignung.
- Insbesondere das Einhängen und das Entnehmen, aber auch das Fahren
-mit der Ablagebox, v.a. im belasteten Zustand, erfordert eine umsichtige
-und konzentrierte Vorgehensweise aller Beteiligten.

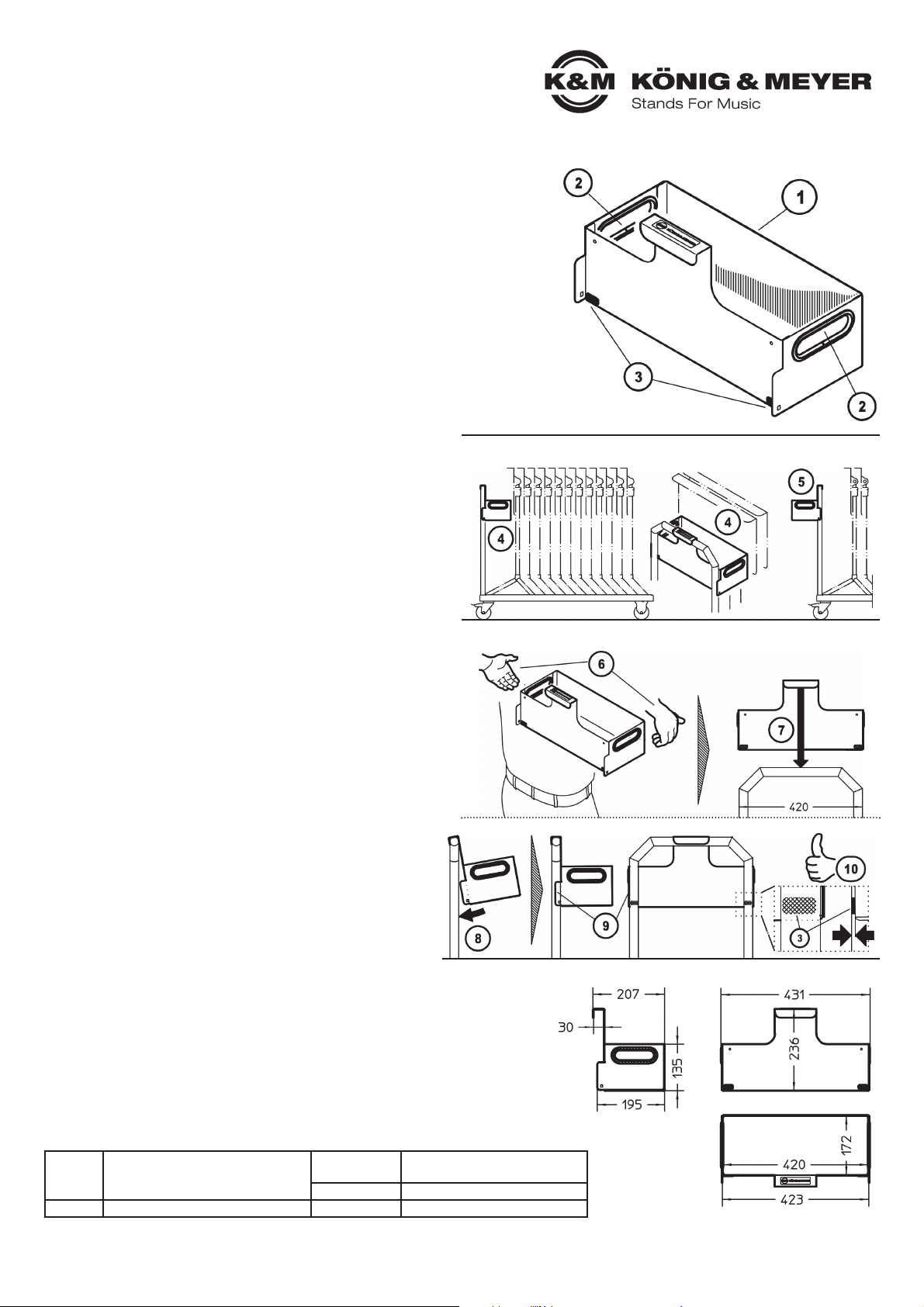

BESTANDTEILE
Die Ablagebox 11936 ist vollständig vormontiert und besteht aus:
1der eigentlichen Ablagebox (Stahlblech, schwarz gepulvert)
2zwei Kantenschutzprofilen an den seitlichen Eingriffen
2(Handschutz, Tragekomfort)
3zwei Gummipads an den Stellen, wo die Ablagebox an den Griffrohren
3des Wagens anliegt (schont die Oberflächen, verhindert Geräusche)
Vor Benutzung empfehlen wir eine Sichtprüfung (Vollständigkeit u. Zustand).
WIE BENUTZEN?
4Die Ablagebox ist so konzipiert, dass sie nach "innen"
4eingehängt wird - auch bei vollständig beladenem Wagen.
4Vorteile: Kompaktheit und gute Gewichtsverteilung.
5Ungewöhnlich - aber nicht unmöglich, ist es, die Ablagebox
5nach "außen" einzuhängen. Dies vergrößert jedoch den Platzbedarf
5des Wagens insgesamt und verschiebt zudem den Schwerpunkt.
5Wir empfehlen deshalb stets, die Box nach "innen" einzuhängen.
DAS EINHÄNGEN der Ablagebox
16Fassen Sie die Ablagebox an den beiden seitlichen Eingriffen so,
16 dass der Einhängebügel zu Ihnen zeigt.
17Den Einhängebügel mittig auf das Querrohr des Wagens setzen...
18...und die Ablagebox langsam beischwenken...
19...bis die beiden Seitenbleche jeweils außen an den Rohren anliegen.
19 So ist die Box wirksam gegen seitliches Verrutschen gesichert.
10 Darauf achten, dass die Gummipads 3sich tatsächlich zwischen
10 der Rückwand der Ablagebox und den Rohren befindet.
10 Tun sie das nicht, korrigieren Sie bitte die Position der Gummipads.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung
informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir
empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
11936-000-55 Rev.01 03-80-674-00 8/16
- Die Ablagebox ist speziell den Abmessungen des K&M-Transportwagen 11935 angepasst;
- Der anderweitige Einsatz dieses Produktes erfolgt stets auf eigene Verantwortung des Nutzers
- Die Einhaltung der Sicherheitshinweise des Wagens 11935 ist Voraussetzung für die sichere
-Verwendung der Ablagebox 11936
- Entstandene Schäden wie z.B. scharfe Kanten oder deformiertes Blech können eine Gefährdung
-darstellen; das Produkt darf in diesem Falle nicht mehr benutzt werden - oder erst nach einer
-qualifizierten Reparatur
- Vor Benutzung bitte prüfen ob die Ablagebox ordnungsgemäß platziert worden ist: siehe (6- 10).
ABMESSUNGEN
DAS EINHÄNGEN
WIE BENUTZEN?
BESTANDTEILE
Ansicht
von oben

CHECK, MAINTENANCE, CLEANING
- In the event of maintenance pay attention to possible risks (e.g. damaged edges?)
- To care for the product use a damp cloth and a non-abrasive cleaning agent.
FAULT-FINDING (F) and REPAIR (R)
TECHNICAL DATA
F: The storage box is difficult to hang into place
F: R: Check to see if the upper hanging clip i.e. the sides are bent inwards
F: The storage box rattles on the wagon handle tube
F: R: Check to see if the hanging clip i.e. the sides are bent outwards
F: R: Replace the lost rubber pad i.e. incorrectly placed pads are to be glued to the proper spot
11936 Storage box for wagon
- The practical addition to the wagon per se
- Suited for storage and transport of music desk accessories
-Lamps, music sheets, pens, pencils, holders etc.
- Simple installation and handling
- Storage area: W x D x H: 420 x 172 x 135 mm
- Weight bearing load: up to 8 kg
SAFETY NOTES
USAGE INSTRUCTIONS
Material
Box: Steel, powder coating, black
Edge protection: rubber, metal strip
Rubber pad: PUR, black
Load up to 8 kg
Dimensions
W x D x H
External: 430 x 207 x 236 mm
Internal: 420 x 172 x 133 mm
Weight 3 kg
Box 565 x 230 x150 mm
WEIGHT BEARING LOAD of the storage box
- The maximum weight bearing load is 8 kg.
- The load should be equally distributed.
- Please do not underestimate the load.
- Physical and technical skills are required
- In particular the hanging and removal of the storage box, but also driving
-the wagon with the storage box attached, particularly if the box is loaded,
-requires the careful and concentrated focus of all involved.
COMPONENTS
Storage Box 11936 comes completely pre-assembled and consists of:
1the actual storage box (Steel, black powdered)
2two edge guard profiles and the side handles
2(Hand protection, Carrying comfort)
3two rubber pads are placed on the points where the storage box leans on
3the wagon's handle tubes (protects the surface, avoids noise)
Prior to use we recommend that a visual inspection is performed on the
product (Completeness and Condition).
HOW TO USE?
4The storage box is designed in such a manner that it is hung on the
4"inside" - even in the case of a fully loaded wagon.
4Advantages: Compact and excellent weight distribution.
5Unusual - but not impossible - is the hanging of the storage box on the
5"outside". This increases the space requirements of the wagon and shifts
5the center of gravity. For this reason, we recommend that the box be hung
5on the "inside".
HANGING the storage box
16Hold the storage box using both side handles so that the hanging
16 clips face you.
17The hanging clips are centered on the cross tube of the wagon...
18...and the storage box is slowly put in place...
19...until both side pieces are next the tubes on the outside.
19 This ensures that the box does not slip laterally.
10 Be sure that the rubber pads 3are actually placed between the back
10 wall of the storage box and the tubes. If this is not the case, take
10 corrective action and position the rubber pads properly.
Thank you for choosing this product. The instructions provide directions and the important
setup and handling steps. We recommend you keep these instructions for future reference.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
11936-000-55 Rev.01 03-80-674-00 8/16
- The storage box is specifically designed for the dimensions of the K&M-Transport Wagon 11935;
- Other uses of this product are subject to the responsibility of the user
- Complying with the security note for Wagon 11935 is the prerequisite for the safe and secure
-use of Storage Box 11936
- Damage such as e.g. sharp edges or deformed steel can represent a risk; in this case, the
-product may no longer be used - or it may only be used after it has been repaired
-by a qualified technician
- Prior to use please check if the storage box has been properly placed: refer to (6- 10).
DIMENSIONS
HANGING THE BOX
HOW TO USE?
COMPONENTS
View
from above
