Kraftixx KX-WS 18 Li Kit User manual

KX-WS 18 Li Kit
KX-WS 18 Li
Art.-Nr.: 45.140.05 I.-Nr.: 11019
Art.-Nr.: 45.140.08 I.-Nr.: 21010
13
DOriginalbetriebsanleitung
Akku-Winkelschleifer
GB Original operating instructions
Cordless Angle Grinder
FInstructions d’origine
Meuleuse d‘angle sans fil
IIstruzioni per l’uso originali
Smerigliatrice angolare a batteria
DK/ Original betjeningsvejledning
NAkku-vinkelsliber
SOriginal-bruksanvisning
Batteridriven vinkelslip
CZ Originální návod k obsluze
Akumulátorová úhlová bruska
SK Originálny návod na obsluhu
Akumulátorová uhlová brúska
NL Originele handleiding
Haakse accuslijper
EManual de instrucciones original
Amoladora angular de batería
FIN Alkuperäiskäyttöohje
Akkukäyttöinen kulmahiomakone
SLO Originalna navodila za uporabo
Akumulatorski kotni brusilnik
HEredeti használati utasítás
Akkus-sarokcsiszoló
RO Instrucţiuni de utilizare originale
Polizor unghiular cu acumulator
GR Πρωτότυπες Οδηγίες χρήσης
Γωνιακό τριβείο μπαταρίας
PManual de instruções original
Rebarbadora sem fio
HR/ Originalne upute za uporabu
BIH Akumulatorska kutna brusilica
RS Originalna uputstva za upotrebu
Akumulatorska ugaona brusilica
PL Instrukcjąoryginalną
Akumulatorowa szlifierka kątowa
TR Orijinal Kullanma Talimatı
Akülü avuç taşlama
Anl_KX_WS_18_Li_Kit_SPK13.indb 1Anl_KX_WS_18_Li_Kit_SPK13.indb 1 22.04.2021 12:58:2522.04.2021 12:58:25

- 2 -
1
8
7
6
2
19
43 5
1a 1b
6
7
8
6
Anl_KX_WS_18_Li_Kit_SPK13.indb 2Anl_KX_WS_18_Li_Kit_SPK13.indb 2 22.04.2021 12:58:2722.04.2021 12:58:27

- 3 -
2
3
3
180°
B
a4
A
b
1c
4
5 6
9
a
2
35
Anl_KX_WS_18_Li_Kit_SPK13.indb 3Anl_KX_WS_18_Li_Kit_SPK13.indb 3 22.04.2021 12:58:2922.04.2021 12:58:29

- 4 -
7 8
9 10
11 12
1
4
a
b
a
b
a
b
a
b
Anl_KX_WS_18_Li_Kit_SPK13.indb 4Anl_KX_WS_18_Li_Kit_SPK13.indb 4 22.04.2021 12:58:3122.04.2021 12:58:31

- 5 -
Li-Ion
13 123 5
678
4
Anl_KX_WS_18_Li_Kit_SPK13.indb 5Anl_KX_WS_18_Li_Kit_SPK13.indb 5 22.04.2021 12:58:3222.04.2021 12:58:32

D
- 6 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

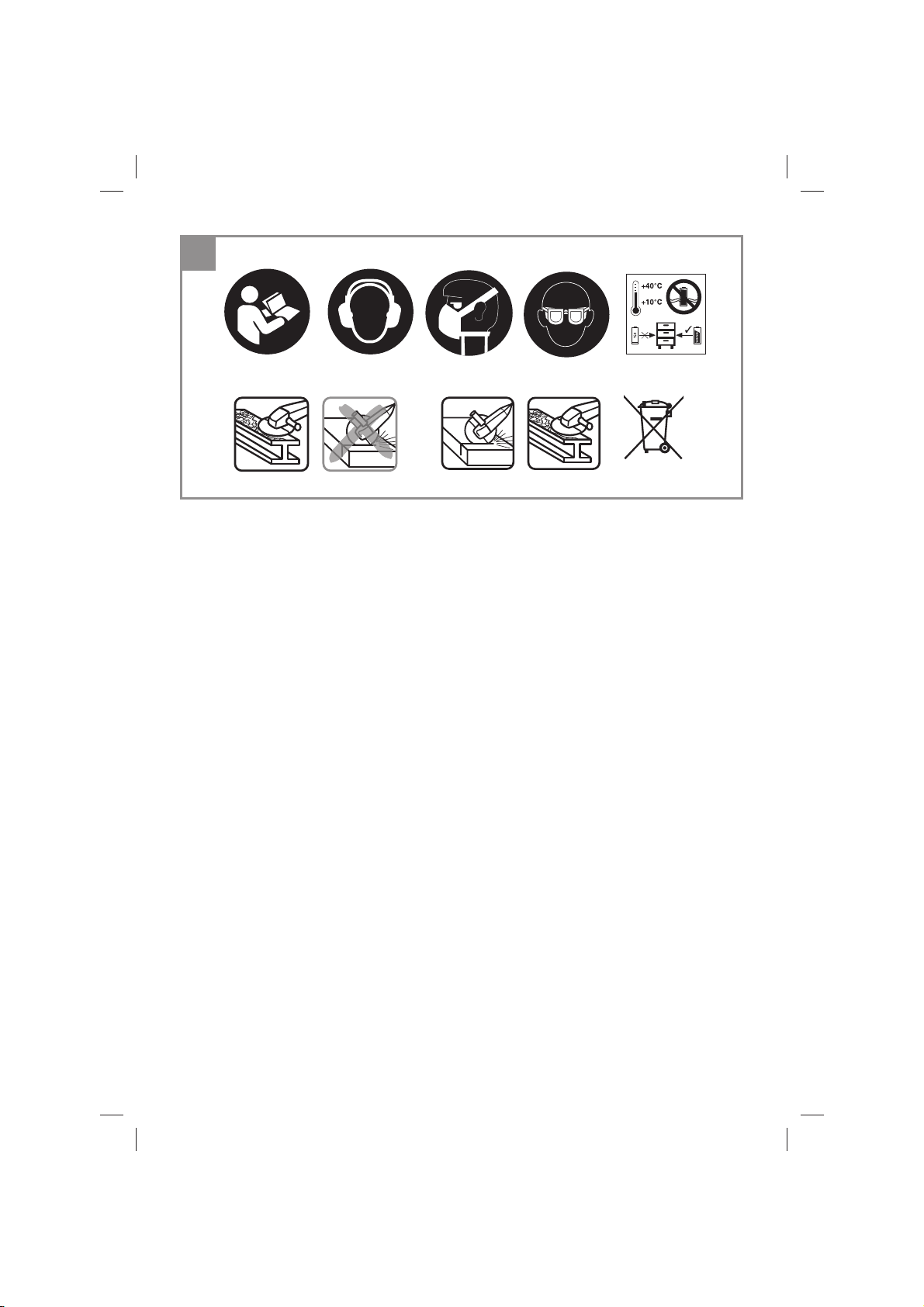

Erklärung der verwendeten Symbole
(siehe Bild 13)
1. Gefahr! - Zur Verringerung des Verletzungsri-
sikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande-
rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be-
wirken.
5. Lagerung der Akkus nur in trockenen Räu-
men mit einer Umgebungstemperatur von
+10°C - +40°C. Akkus nur in geladenem Zu-
stand lagern (mind. 40% geladen).
6 . Diese Schutzabdeckung ist zum Schlei-
fen geeignet.
7. Diese Schutzabdeckung ist zum Trennen
und Schleifen geeignet. (Nicht im Lieferum-
fang enthalten)
8. Die Akkus müssen vor der Entsorgung
aus dem Gerät entnommen werden. Hin-
weis zur Entsorgung von Akkus: Akkus dürfen
nicht in den Hausmüll gegeben werden.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Stirnlochschlüssel
6. Akku (Bei 45.140.08 nicht im Lieferumfang
enthalten)
7. Ladegerät (Bei 45.140.08 nicht im Lieferum-
fang enthalten)
8. Rasttaste
9. Akku-Kapazitätsanzeige
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Anl_KX_WS_18_Li_Kit_SPK13.indb 6Anl_KX_WS_18_Li_Kit_SPK13.indb 6 22.04.2021 12:58:3322.04.2021 12:58:33

D
- 7 -
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Winkelschleifer
• Akku (Bei 45.140.08 nicht im Lieferumfang
enthalten)
• Ladegerät (Bei 45.140.08 nicht im Lieferum-
fang enthalten)
• Zusatzhandgriff
• Stirnlochschlüssel
• Schutzvorrichtung
• Originalbetriebsanleitung
3. Bestimmungsgemäße
Verwendung
Der Akku-Winkelschleifer ist zum Schleifen
von Metall und Gestein unter Verwendung der
entsprechenden Schleifscheibe und der entspre-
chenden Schutzvorrichtung bestimmt.
Warnung! Zum Trennen von Metall und Gestein
darf der Winkelschleifer nur verwendet werden,
wenn die Schutzvorrichtung, welche als Zubehör
erhältlich ist, montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor:.................18 V d.c.
Nenndrehzahl: .....................................8500 min-1
Max. Scheiben-ø:.................................... 125 mm
Schleifscheibe: ................................125 x 22 mm
Trennscheibe: ..................................125 x 22 mm
Gewinde der Aufnahmespindel:.................... M14
Ausgangsspannung Ladegerät...............20 V d.c.
Ausgangsstrom Ladegerät...............................3A
Netzspannung Ladegerät ... 200-250V~ 50-60Hz
Akku-Typ ......................................................Li-ion
Anzahl der Akku-Zellen.................................... 10
Akku-Kapazität .......................................... 3,0 Ah
Gewicht:......................................................2,3 kg
Achtung!
Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Kraftixx Serie verwendet werden! (45.140.08)
Die Li-Ion Akkus der Kraftixx Serie dürfen nur mit
den Kraftixx-Ladegeräten geladen werden.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel LpA........................... 82,4 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ........................ 93 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert ahAG = 5,354 m/s2
Unsicherheit K = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Anl_KX_WS_18_Li_Kit_SPK13.indb 7Anl_KX_WS_18_Li_Kit_SPK13.indb 7 22.04.2021 12:58:3322.04.2021 12:58:33

D
- 8 -
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Zusatzhandgriffmontieren (Bild 2)
• Der Akku-Winkelschleifschleifer darf nicht
ohne Zusatzhandgriff (3) benutzt werden.
• Der Zusatzhandgriff kann an den 2 Positionen
(A, B) eingeschraubt werden.
Geräteseite Geeignet für
Links (Pos. A / wie
abgebildet)
Rechtshänder
Rechts (Pos. B) Linkshänder
5.2 Wechseln und Einstellen der Schutzvor-
richtung (Bild 3)
Wechseln:
• Entfernen Sie die Flanschmutter (b) und den
darunterliegenden Spannflansch.
• Öffnen Sie den Klemmhebel (a) an der
Schutzvorrichtung (4).
• Drehen Sie die Schutzvorrichtung (4) um
180° im Uhrzeigersinn, sodass der Schutz
nach oben zeigt.
• Entnehmen Sie die Schutzvorrichtung (4).
Das Montieren erfolgt in umgekehrter Reihenfol-
ge.
Einstellen:
• Stellen Sie die Schutzvorrichtung (4) zum
Schutz Ihrer Hände so ein, dass das Schleif-
gut vom Körper weggeführt wird.
• Die Position der Schutzvorrichtung (4) kann
den jeweiligen Arbeitsbedingungen ange-
passt werden: Lockern Sie den Klemmhebel
(a), drehen Sie die Schutzvorrichtung (4) in
die gewünschte Position.
• Achten Sie darauf, dass die Schutzvor-
richtung (4) das Zahnradgehäuse korrekt
abdeckt.
• Befestigen Sie den Klemmhebel (a) wieder.
• Stellen Sie sicher, dass die Schutzvorrichtung
(4) fest sitzt.
Warnung! Achten Sie auf einen festen Sitz
der Schutzvorrichtung.
Warnung! Benutzen Sie den Winkelschleifer
nicht ohne Schutzvorrichtung.
5.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen.Vibrierende Scheiben sofort aus-
tauschen.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Bild 1a-1b)
1. Akku (6) aus dem Handgriffheraus ziehen,
dabei die Rasttaste (8) nach unten drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (7) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku (6) auf das Ladegerät
(7).
Anl_KX_WS_18_Li_Kit_SPK13.indb 8Anl_KX_WS_18_Li_Kit_SPK13.indb 8 22.04.2021 12:58:3322.04.2021 12:58:33

D
- 9 -
Unter Punkt 10 (Anzeige Ladegerät) finden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
• ob an der Steckdose die Netzspannung vor-
handen ist.
• ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
• das Ladegerät und Ladeadapter
• und den Akku-Pack
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktie-
ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein-
zeln in Kunststoffbeutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederauf-
ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
6.2 Akku-Kapazitätsanzeige (Bild 1c/Pos. 9)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (a). Die Akku-Kapazitätsan-
zeige (9) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LED’s leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist unterschritten. Ent-
fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie-
fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver-
wendet bzw. geladen werden.
6.3 Einschalten (Bild 4)
Zum Einschalten den Ein-/Ausschalter (2) nach
vorne schieben, und nach unten drücken. Zum
Ausschalten des Winkelschleifers den Ein-/
Ausschalter (2) hinten niederdrücken. Der Ein-/
Ausschalter (2) springt in die Ausgangsstellung
zurück.
Hinweis!
Das Gerät schaltet bei Nichtbenutzung nach 10
Min in den „Standby-Modus“.
Zum Reaktivieren: Gerät zweimal einschalten
oder Akku-Kapazitätsanzeige drücken.
Der „Standby-Modus“ schont den Akku.
Hinweis!
Nach einem Stillstand des Akku-Gerätes (durch
Überlastung), läuft dieses wieder selbstständig
an.
Hinweis!
Warten Sie, bis die Maschine ihre Höchst-
drehzahl erreicht hat. Danach können Sie den
Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
6.4 Wechseln der Schleifscheiben (Bild 5/6)
Für das Wechseln der Schleifscheiben benötigen
Sie den beiliegenden Stirnlochschlüssel (5). Der
Stirnlochschlüssel (5) ist im Zusatzhandgriff(3)
aufbewahrt. Ziehen Sie bei Bedarf den Stirnloch-
schlüssel (5) aus dem Zusatzhandgriff(3) heraus.
Gefahr! Aus Sicherheitsgründen darf der Winkel-
schleifer nicht mit eingestecktem Stirnlochschlüs-
sel (5) betrieben werden.
• Einfacher Scheibenwechsel durch Spindelar-
retierung (1).
• Spindelarretierung (1) drücken und Schleif-
scheibe einrasten lassen.
• Die Flanschmutter mit dem Stirnlochschlüssel
(5) öffnen. (siehe Bild 6)
• Schleif- oder Trennscheibe wechseln und
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Hinweis!
Spindelarretierung nur bei stillstehendem
Motor und Schleifspindel drücken! Die Spin-
delarretierung muss während des Scheiben-
wechsels gedrückt bleiben!
Anl_KX_WS_18_Li_Kit_SPK13.indb 9Anl_KX_WS_18_Li_Kit_SPK13.indb 9 22.04.2021 12:58:3422.04.2021 12:58:34

D
- 10 -
Bei Schleif- oder Trennscheiben bis ca. 3 mm
Dicke, die Flanschmutter mit der Planseite zur
Schleif- oder Trennscheibe aufschrauben.
6.5 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 7-10)
• Anordnung der Flansche bei Verwendung
einer gekröpften oder geraden Schleifscheibe
(Bild 8)
a) Spannflansch
b) Flanschmutter
• Anordnung der Flansche bei Verwendung ei-
ner gekröpften Trennscheibe (Bild 9)
a) Spannflansch
b) Flanschmutter
• Anordnung der Flansche bei Verwendung
einer geraden Trennscheibe (Bild 10)
a) Spannflansch
b) Flanschmutter
6.6 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöffnungen
immer sauber gehalten werden.
6.7 Schleifscheiben
• Die Schleif- oder Trennscheibe darf nie grö-
ßer als der vorgeschriebene Durchmesser
sein.
• Kontrollieren Sie vor dem Einsatz der Schleif-
oder Trennscheibe deren angegebene Dreh-
zahl.
• Die maximale Drehzahl der Schleif- oder
Trennscheibe muss höher sein als die Leer-
laufdrehzahl des Winkelschleifers.
• Verwenden Sie nur Schleif- und Trennschei-
ben die für eine minimale Drehzahl von 8.500
min-1 und für eine Umfangsgeschwindigkeit
von 56 m/s zugelassen sind.
• Achten Sie bei der Benutzung von Diamant-
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-Trenn-
scheibe muss mit dem Drehrichtungspfeil auf
dem Gerät übereinstimmen.
Warnung!
Achten Sie insbesondere bei den Schleifkörpern
auf eine gute Lagerung und Transport. Setzen Sie
die Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte
bei den Schleifkörpern zu Beschädigungen, wie
z. B. Rissen führen und eine Gefahr für den Be-
nutzer darstellen.
Warnung!
6.8 Arbeitshinweise
6.8.1 Schruppschleifen (Bild 11)
Achtung! Schutzvorrichtung zum Schleifen
verwenden!
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
6.8.2 Trennschleifen (Bild 12)
Achtung! Schutzvorrichtung zum Trennen
verwenden! (Nicht im Lieferumfang enthalten)
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie
am besten eine Diamant-Trennscheibe.
Warnung!
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Warnung!
Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
Hinweis!
Zur Erhöhung der Schnittleistung und der Lauf-
zeit des Akku-Gerätes empfehlen wir Ihnen eine
Trennscheibe mit 1mm Dicke zu verwenden.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Anl_KX_WS_18_Li_Kit_SPK13.indb 10Anl_KX_WS_18_Li_Kit_SPK13.indb 10 22.04.2021 12:58:3422.04.2021 12:58:34

D
- 11 -
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoffund ist somit wieder ver-
wendbar oder kann dem Rohstoffkreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_KX_WS_18_Li_Kit_SPK13.indb 11Anl_KX_WS_18_Li_Kit_SPK13.indb 11 22.04.2021 12:58:3522.04.2021 12:58:35

D
- 12 -
10. Anzeige Ladegerät
Anzeigestatus Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten finden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung
umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät.Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befindet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10 °C und
40 °C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_KX_WS_18_Li_Kit_SPK13.indb 12Anl_KX_WS_18_Li_Kit_SPK13.indb 12 22.04.2021 12:58:3522.04.2021 12:58:35

D
- 13 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.
Anl_KX_WS_18_Li_Kit_SPK13.indb 13Anl_KX_WS_18_Li_Kit_SPK13.indb 13 22.04.2021 12:58:3522.04.2021 12:58:35

D
- 14 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Trenn-, Schleifscheiben
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_KX_WS_18_Li_Kit_SPK13.indb 14Anl_KX_WS_18_Li_Kit_SPK13.indb 14 22.04.2021 12:58:3522.04.2021 12:58:35

D
- 15 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_KX_WS_18_Li_Kit_SPK13.indb 15Anl_KX_WS_18_Li_Kit_SPK13.indb 15 22.04.2021 12:58:3622.04.2021 12:58:36

D
- 16 -
wir haben das Ziel, alles dafür zu tun, damit Sie all Ihre Projekte möglich machen können. Aus diesem Grund
ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich das iSC auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem
Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit,
24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.isc-gmbh.info sind viele unserer verfügbaren Services jetzt noch schneller
und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
iSC GmbH
Eschenstraße 6
94405 Landau an der Isar
Telefon: 09951 - 959 2003
Telefax: 09951 - 959 1710
E-Mail: [e-mail] Wir freuen uns auf Ihren Besuch unter
Sehr geehrte Kundin,
sehr geehrter Kunde,
isc-gmbh.info
>>>
ERSATZTEILE
PREIS-
INFORMATIONEN VERFÜGBARKEITEN
PRODUKT-
INFORMATIONEN
TRACK & TRACE
REPARATUR-
SERVICE SERVICE-STELLEN
VOR ORT
GARANTIEVER-
LÄNGERUNGEN
ZUBEHÖR
Anl_KX_WS_18_Li_Kit_SPK13.indb 16Anl_KX_WS_18_Li_Kit_SPK13.indb 16 22.04.2021 12:58:3622.04.2021 12:58:36

GB
- 17 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
Explanation of the symbols used (see Fig. 13)
1. Danger! - Read the operating instructions to
reduce the risk of injury.
2. Caution! Wear ear-muffs. The impact of noi-
se can cause damage to hearing.
3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi-
als containing asbestos!
4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.
5. Store the batteries only in dry rooms
with an ambient temperature of +10°C to
+40°C. Place only fully charged batteries in
storage (charged at least 40%).
6. This safety guard is designed for san-
ding/grinding.
7. This safety guard is designed for cutting
and grinding/sanding.
8. The batteries must be removed from the
tool before it is disposed of. How to dispo-
se of batteries: Batteries are not allowed in
household waste.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Spindle lock
2. ON/OFF switch
3. Additional handle
4. Guard
5. Flange nut wrench
6. Battery (Not supplied with Art. No. 45.140.08)
7. Charging unit (Not supplied with Art. No.
45.140.08)
8. Pushlock button
9. Battery capacity indicator
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Angle grinder
• Battery charger (Not supplied with Art. No.
45.140.08)
• Battery (Not supplied with Art. No. 45.140.08)
• Additional handle
• Flange nut wrench
• Original operating instructions
• Safety instructions
Anl_KX_WS_18_Li_Kit_SPK13.indb 17Anl_KX_WS_18_Li_Kit_SPK13.indb 17 22.04.2021 12:58:5222.04.2021 12:58:52

GB
- 18 -
3. Proper use
The angle grinder is designed for grinding metal
and stone when using the appropriate grinding
wheel and guard.
Warning! To cut metal and stone the grinder/san-
der may only be used when the guard (available
as an accessory) is mounted.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Motor power supply: ............................... 18 V DC
Rated speed: .......................................8500 min-1
Max. wheel diameter: ............................. 125 mm
Grinding wheels: ............................ 125 x 22 mm
Cutting wheel: ................................ 125 x 22 mm
Mounting spindle thread: ............................. M14
Battery charger output voltage: .............. 20 V DC
Battery charger output current: .......................3 A
Charging unit supply
voltage: .............................. 200-250V~ 50-60Hz
Battery type: ...................................... Lithium-ion
Number of battery cells: ................................. 10
Battery capacitance: .................................3.0 Ah
Weight: .......................................................2.3 kg
Caution!
This tool comes without batteries and without
a charger, and it is allowed to be used only
with lithium-ion batteries of the Kraftixx series!
(45.140.08)
Lithium-ion batteries of the Kraftixx series are al-
lowed to be charged only with Kraftixx chargers.
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level ..................... 82.4 dB(A)
KpA uncertainty .............................................3 dB
LWA sound power level .......................... 93 dB(A)
KWA uncertainty .............................................3 dB
Wear ear-muffs.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Handle
Vibration emission value ahAG = 5.354 m/s2
K uncertainty = 1.5 m/s2
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specified value
in exceptional circumstances.
The specified vibration value can be used to
compare the equipment with other electric power
tools.
The specified vibration value can be used for initi-
al assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
• Only use appliances which are in perfect wor-
king order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever ne-
cessary.
• Switch the appliance off when it is not in use.
• Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
Anl_KX_WS_18_Li_Kit_SPK13.indb 18Anl_KX_WS_18_Li_Kit_SPK13.indb 18 22.04.2021 12:58:5222.04.2021 12:58:52

GB
- 19 -
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Warning!
Always remove the battery pack before making
adjustments to the equipment.
5.1 Fitting the additional handle (Fig. 2)
• The angle grinder must not be used without
the additional handle (3).
• The additional handle can be secured in any
of three positions (A, B).
Tool side Suitable for
Left (position A / as
shown)
Right-handed users
Right (position B) Left-handed users
5.2 Replacing and adjusting the guard (Fig. 3)
Replacing:
• Remove the flange nut (b) and the clamping
flange underneath.
• Open the clamp lever (a) on the guard (4).
• Turn the guard (4) through 180° in clockwise
direction so that the guard points upwards.
• Remove the guard (4).
To mount, proceed in the reverse order.
Adjusting:
• Adjust the guard (4) to protect your hands
so that the material being ground is directed
away from your body.
• The position of the guard (4) can be adjusted
to any specific working conditions. Undo the
clamp handle (a) and turn the cover (4) into
the required position.
• Ensure that the guard (4) correctly covers the
gear wheel casing.
• Secure the clamp handle (a) again.
• Ensure that the guard (4) is secure.
Take care that the safety device is secure.
Never use the angle grinder without the
guard.
5.3 Test run for new grinding Wheels
Allow the right-angle grinder to run in idle for at
least 1 minute with the grinding or cutting wheel
fitted in place.Vibrating wheels are to be replaced
immediately.
6. Operation
6.1 Charging the Li battery pack (Fig. 1a-1b)
1. Remove the battery pack (6) from the handle,
pressing the pushlock button (8) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(7) into the mains socket outlet.The green
LED will then begin to flash.
3. Push the battery pack onto the battery char-
ger.
In section 10 (Charger indicator) you will find a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to charge, check for the
following:
• voltage at the power socket
• whether there is good contact at the charging
contacts of the charging unit
If the battery pack still fails to charge, send
• the charger and charging adapter
• and the battery pack
to our customer service center.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fires.
To ensure that the battery pack provides long ser-
vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di-
scharged.This will cause it to develop a defect.
Anl_KX_WS_18_Li_Kit_SPK13.indb 19Anl_KX_WS_18_Li_Kit_SPK13.indb 19 22.04.2021 12:58:5322.04.2021 12:58:53

GB
- 20 -
6.2 Battery capacity indicator (Fig. 1c/Item 9)
Press the battery capacity indicator switch (a).
The battery capacity indicator (9) shows the char-
ge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED blinks:
The battery is empty, recharge the battery.
All LEDs blink:
The battery pack has undergone exhaustive di-
scharge and is defective. Do not use or charge a
defective battery pack.
6.3 Switching on (Fig. 4)
To switch on, push the On/Offswitch (2) forwards
and press it down.To switch offthe angle grinder,
press down the On/Offswitch (2) at the back. The
On/Offswitch (2) will jump back into its starting
position.
Important!
The equipment will switch to “Standby Mode” af-
ter 10 minutes of non-use.
To reactivate: Switch on the equipment twice or
press the battery capacity indicator.
“Standby Mode” protects the battery.
Important!
Following a stoppage (due to overloading), the
cordless equipment will start up again automati-
cally.
Wait until the machine has reached its top
speed.You can then position the angle grin-
der on the workpiece and machine it.
6.4 Changing the grinding wheels (Fig. 5 / 6)
Use the face spanner (5) supplied to change the
grinding wheels.The face spanner (5) is stored in
the additional handle (3). Pull the face spanner (5)
out of the additional handle (3) when you need it.
Danger! For safety reasons, the angle grinder
must not be operated with the face spanner (5)
inserted in it.
Warning!
• Simple wheel change by spindle lock:
• Press the spindle lock and allow the grinding
wheel to latch in place.
• Open the flange nut with the face spanner.
(Fig. 6)
• Change the grinding or cutting wheel and
tighten the flange nut with the face spanner.
Notice!
Only ever press the spindle lock when the
motor and grinding spindle are at a stand-
still! You must keep the spindle lock pressed
while you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the flange nut with the flat side
facing the grinding or cutting wheel.
6.5 Flange arrangements when using grin-
ding wheels and cutting wheels (Fig.
7-10)
• Flange arrangement when using a de-
pressed-centre or straight grinding wheel
(Fig. 8)
a) Clamping flange
b) Flange nut
• Flange arrangement when using a de-
pressed-centre cutting wheel (Fig. 9)
a) Clamping flange
b) Flange nut
• Flange arrangement when using a straight
cutting wheel (Fig. 10)
a) Clamping flange
b) Flange nut
6.6 Motor
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilati-
on holes clean at all times.
6.7 Grinding Wheels
• Never use a grinding or cutting wheel bigger
than the specified diameter.
• Before using a grinding or cutting wheel,
check its rated speed.
• The maximum speed of the grinding or cut-
ting wheel used must be higher than the idle
speed of the angle grinder.
• Use only grinding and cutting wheels that are
approved for a minimum speed of 8,500 rpm
and a peripheral speed of 56 m/sec.
• Check the direction of rotation when you use
diamond cutting wheels.The directional arrow
on the diamond cutting wheel must point in
Anl_KX_WS_18_Li_Kit_SPK13.indb 20Anl_KX_WS_18_Li_Kit_SPK13.indb 20 22.04.2021 12:58:5322.04.2021 12:58:53
