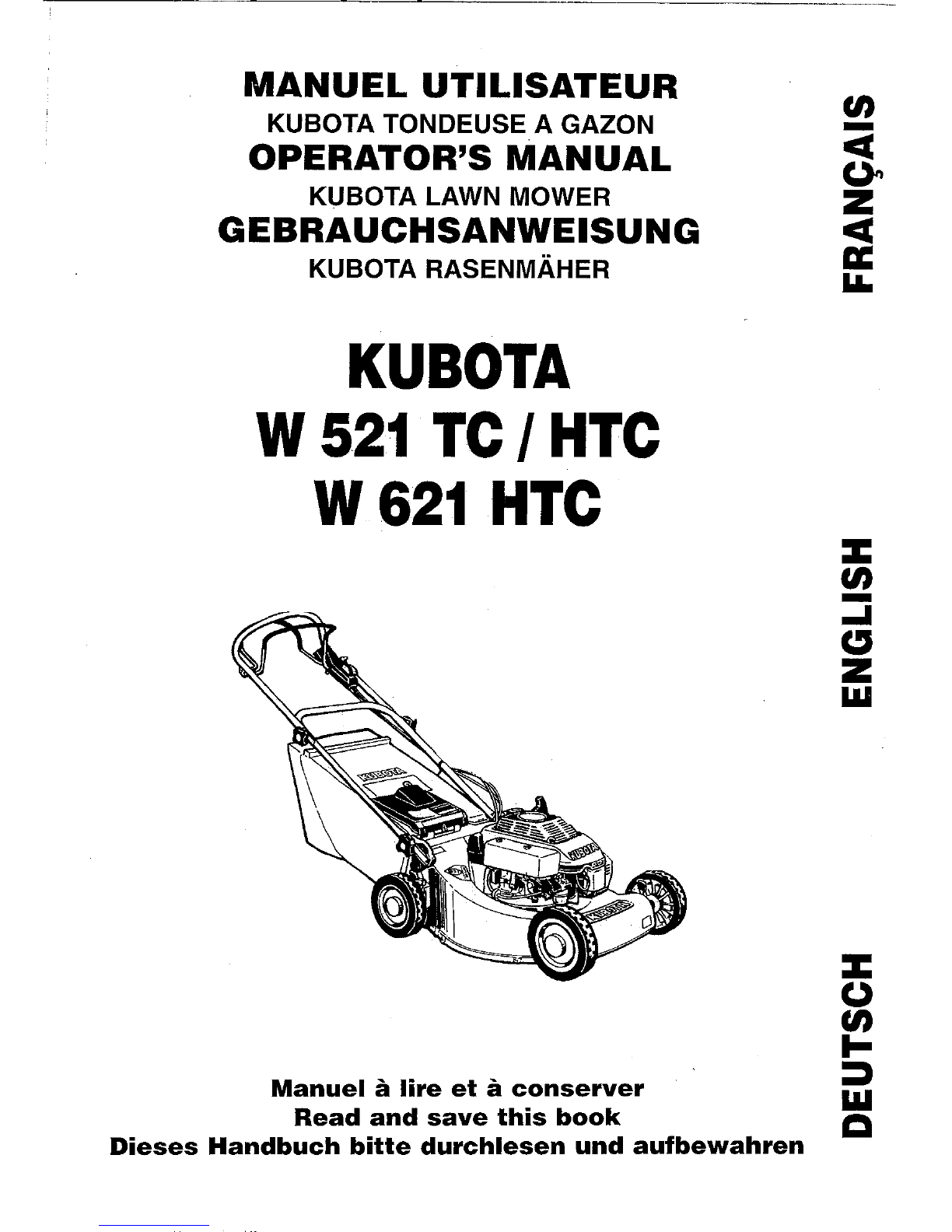

Kubota W 621 HTC User manual

MANUAL UTILISATEUR
KUBOTA TONDEUSE
A GAZON
OPERATOR'S
MANUAL
KUBOTA LAWN MOWER
GEBRAUCHSANWEISUNG
KUBOTA RASENMAHER
KUBOTA
W
521
TC
/
HTC
W
621
HTC
Manuel a lire et a conserver
Read and save
this book
Dieses Handbuch
bitte
durchlesen
and aufbewahren
a
Z
a
cc
Z
W
V
H
W
0

Cette machine est conforme aux exigences essentielles de securite et de sante selon la directive
89/392/CEE et satisfait aussi a la compatibility
electromagnetique de la directive 89/336/CEE .
This machine complies with the essential
health and requirements relating to design and
construction of machinery, according to EC directive 89/392/CEE and also complied with the
electromagnetic compatibility toEC directive 89/336/
EEC .
Diese Maschine entspricht den einschlagigen,
grundlegenden-Sicherheits-und-Gesundheits-an-
forderungen bez0glich entwurf and Konstruktion
nach der EG-Richtlinie 89/392/CEE und entspricht
der elelctromagnetischen Kompatibilitat
gemass EG-Richtlinie 89/336/EWG .
KUBOTA EUROPE S .A .
19-25, rue Jules
Vercruysse
95101 ARGENTEUIL CEDEXFRANCE
DECLARATION CE DE CONFORMITE
E .C DECLARATION OF CONFORMITY
E .O . KONFORMITATSERKLARUNO
Fait a Argenteuil,
le 20
GENERAL MANA
CERTIFICAT DE CONFORMITE
CERTIFICATE OFCONFORMITY
Le constructeur
soussigne : KUBOTA EUROPE S .A .

- Marque : KUBOTA EUROPE S .A .
The undersigned

19-25, Rue Jules Vercruysse

-
Make
95101 Argenteuil CedexFRANCE
-Identification deserie(W521TC/W621HTC) :100000-999999

-Categorie :Moteurthermique
(W521
HTC)

:200000-999999

-Category :Combustion engine
-
Identification of serial
Examinees par Ie LABORATOIRE D'ESSAIS sont confdrmes aux specifications de la directive 85-538/CEE .
Tested
by the
French official laboratory LABORATOIRE D'ESSAIS conform to specifications of the
directive 84-538/EEC .
Tondeuse a gazon Moteur N°
du
proces
Largeur de Genre du dispositif
verbal
coupe de tonte
Lawnmower Engine
N° of official dB(A) Cutting Type of cutting
report
width device
Modele Marque Type
Vitesse
Model Make Type Speed
W521 7020708-DEA/2
Autotractde avec
TC KUBOTA
GH150
V
3000 100 53 bac
sortie
arriere
W521
7011695-DEA/2
HTC Self propelled
rear
W621 I
KUBOTA I GH170 V 3100 7020710-DEA/2 I I discharge with bag
HTC

A
AVIS IMPORTANT
Ce symbole
est celui employe
dans I'industrie
pour
indiquer un danger . II est utilise pour attirer
votre attention sur des elements ou des operations
qui
pourraient titre dangereux pour vous-meme
ou d'autres utilisateurs de ce materiel . Lisez donc
attentivement les consignes qu'il signale .
II est essential que vous lisiez les instructions
et les regles de securite avant d'entreprendre
I'assemblage ou la conduite de cette machine .
A
WICHTIGE MITTEILUNG
Dieses Zeichen wird in der Industrie benutzt, um
auf eine Gefahr hinzuweisen .Es wird dazu verwen-
det, um Ihre Aufmerksamkeit auf Teile oder
Handhabungen zu
lenken,
die fiir
Sie
selbst oder
andere Benutzer dieses Gerates gefahrlich sein
konnten . Daher sollten sie die Anweisungen and
Sicherheitsvorschriften aufmerksam lesen, bevor
Sie das Gerat zusammenbauen oder in Betrieb
nehmen .
KUBOTA
1
A
WARNING
The above symbol is used in the industry to indica-
te
a danger
.
Its purpose is to draw the operator's
attention to components or procedures likely to be
dangerous for
the operator or other users of the
equipment . Carefully read the safety measures indi-
cated . It
is essential to read the instructions and
the safety measures before attempting the assem-
bly or the operation of this
machine .

AVANTPROPOS
Vous etes maintenant I'heureux
proprietaire d'une ton-
deuse KUBOTA . Cette
tondeuse est le produit
de
I'etude et de la fabrication de haute
qualite KUBOTA .
Elle est fabriquee
avec les meilleurs
materiaux et sous
un systeme de contr6le
qualite trbs rigoureux . Elle
vous donnera de longues
annees de service satisfai-
sant . Pour tirer le meilleur parti
de votre tondeuse
KUBOTA, lisez
attentivement ce manuel . II vous
aidera
a
vous familiariser avec son
fonctionnement et vous y
trouverez de
nombreux conseils sur I'entretien
de la
machine .
Chez KUBOTA,
nous avons pour principe
d'appliquer
aussi t6t que possible tous les progres
realises grace
a notre recherche .
La mise en oeuvre immediate de
nouvelles
techniques cans la fabrication
de certains
produits pourra faire
que de petites parties de ce
manuel soient
perimees . Les distributeurs
et conces-
sionnaires
KUBOTA disposeront
cependantdes infor-
mations les plus recentes .
N'hesitez pas a les consul-
ter .
VORWORT
Sie
gehbren jetzt zu den glucklichen Besitzern
eines
KUBOTA-Rasenmahers . Dieser
Rasenmaher ist das
Ergebnis
der Entwicklungsarbeit and einer Fabrikation
bester Qualitat von KUBOTA . Er wurde mit
den besten
Werkstoffen and einer
ausserst strengen
Qualitatskontrolle
gefertigt . Sie werden uber lange
Jahre
mit seinenDiensten zufrieden sein .
Um
den
grossten Nutzen aus Ihrem
KUBOTA Rasenmaher zu
ziehen, sollten Sie das Handbuch
aufmerksam lesen .
Es wird Ihnen
dabei helfen, mit dem Betrieb Ihres
Rasenmahers vertraut zu werden and gibt
ausserdem
zahlreiche Ratschlage fur die
Wartung des Gerates .
Bei KUBOTA
haben wir einen Grundsatz, der darin
besteht, die Fortschritte, die dank unserer
Forschungsarbeit erreicht
werden, sofort in die Praxis
umzusetzen . Die sofortige Anwendung neuer
Techniken in der Fertigung
bestimmter Produkte kann
dazu
fuhren, dass kleine Teile dieses Handbuchs viel-
leicht schon
uberholt sind . Die Verkaufer and Handler
von
KUBOTA verfugen jedoch uber die neuesten
Informationen . Bitte nehmen Sie Kontakt mit
ihnen auf .
KUBOTA
2
FOREWORD
You now are the
proud owner of
a Kubota mower .
This
mower is the result of
the high quality
KUBOTA'S
design and production
. It has
been built with the best
materials and under a stringent
quality control
system .
It will bring you many
years of
good services . In order
to derive
the best advantages
from your KUBOTA'S
mower, carefully read this
manual . This will
help you to
get
familiar with its operation
and its maintenance .
It is KUBOTA'S policy
to apply as soon
as possible
any
improvement resulting
from our research
depart-
ment . The immediate
introduction of new
technology
into the
production of some
products may cause
some sections of this
manual to be no longer valid
.
KUBOTA'S Dealers
and Distributors being
regularly
kept informed of the latest changes,
do not hesitate to
contact them .

INHALTSVERZEICHNIS
KUBOTA
3
TABLE DES MATIERES
CONTENTS
Securite 4 Safe operation
22
1
.

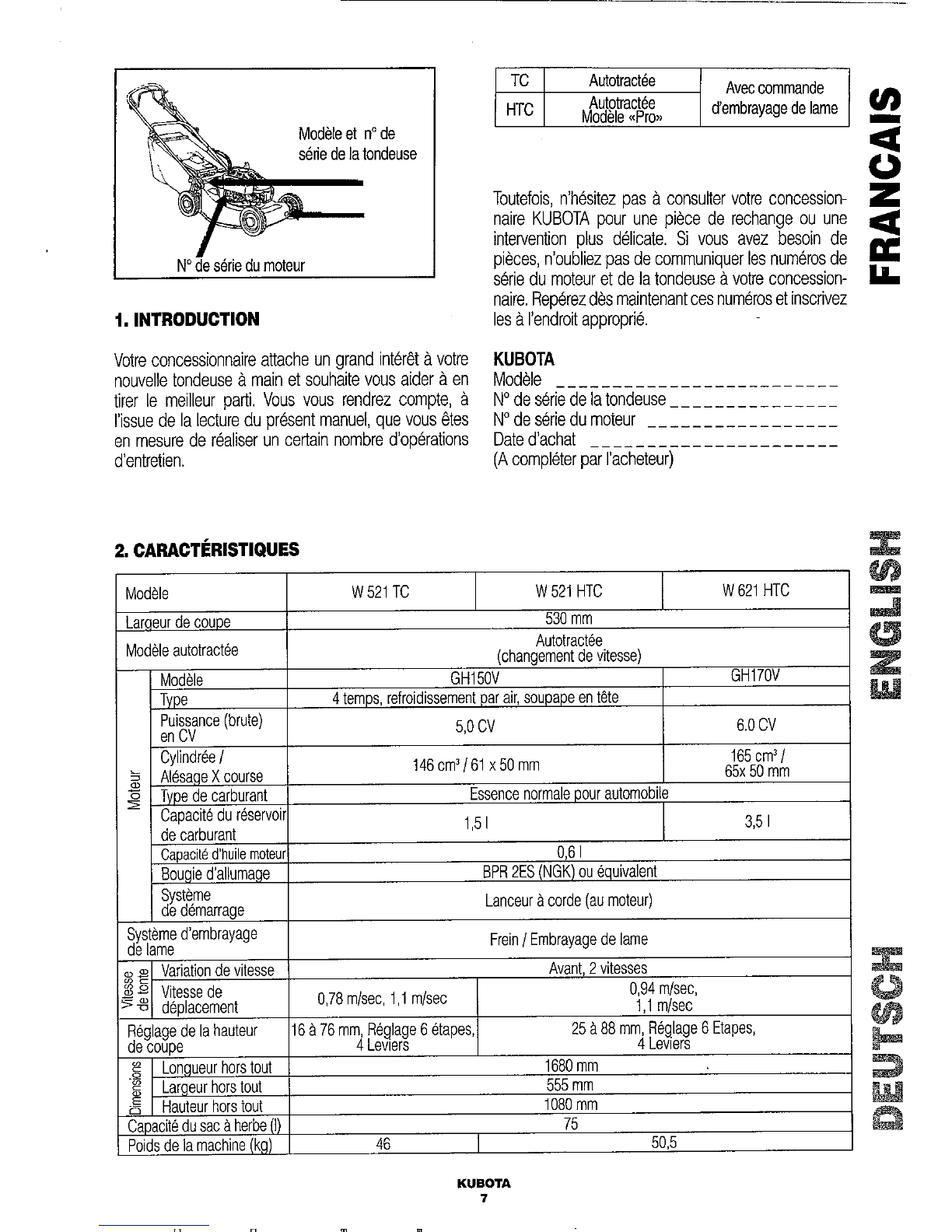

Introduction 7 1 . Introduction
25
2 . Caracteristiques 7 2 . Specifications 25
3 . Nomenclature 8 3 . Part names 26
4 . Leviers
de commande
9
4 . Control
levers 27
5 . Utilisation 10 5 . Operation 29
6 . Reglages 12 6 . Adjustments 30
7 . Entretien 15 7 . Maintenance 32
8 . Transport
et remisage
19 8 .
Transport and storage 36
9 . Options 20 9 . Options 37
10 . Depannage
21
10 .
Troubleshooting
38
Sicherheit 39
1 . Einleitung 42
2 . Technische Kenndaten 42
3 . Stuckliste
43
4 .
Steuerhebel
44
5 . Verwendung 45
6 . Einstellungen 47
7 . Wartung
50
8 . Transport and Abstellung 54
9 . Optionen 55
10 . Reparaturen 56

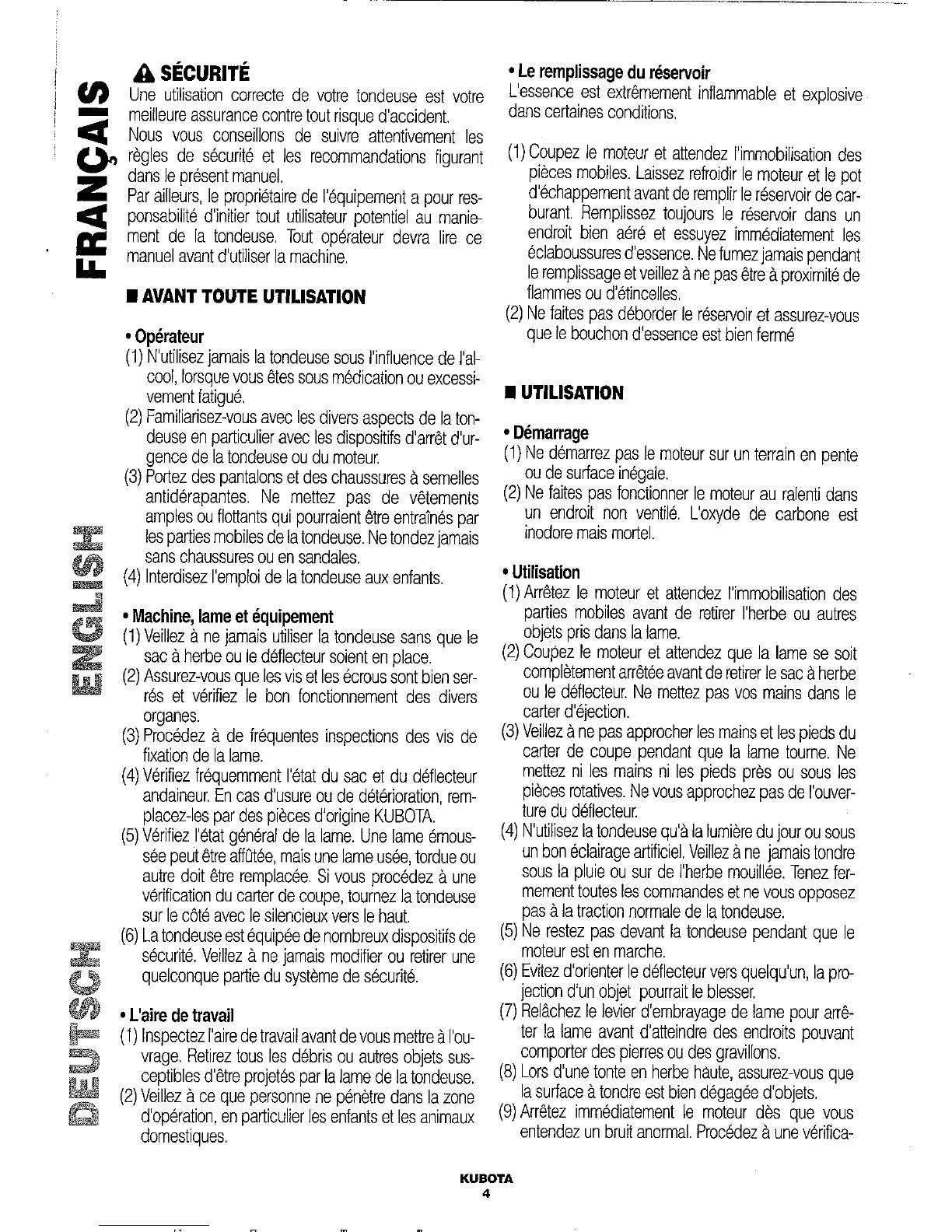

A SECURITE
Une utilisation
correcte de votre tondeuse
est votre
meilleure assurance contre
tout risque d'accident .
Nous vous conseillons de suivre
attentivement les
~, regles de securite et les
recommandations figurant
dans le present manuel .
Z

Par ailleurs,
le proprietaire de I'equipement a pour
res-
ponsabilite d'initier tout utilisateur
potentiel au manie-
ment de la tondeuse . Tout operateur
devra lire ce
manuel avant
d'utiliser la machine .
0 AVANT TOUTE UTILISATION
" Operateur
(1) N'utilisez jamais
la tondeuse sous ('influence de I'al-
cool, lorsque vous etes sous
medication ou excessi-
vement fatigue .
(2) Familiarisez-vous
avec les divers aspects de la ton-
douse en particulier avec les
dispositifs d'arret d'ur-
gence de la tondeuse ou du moteur
(3) Portez des pantalons et des chaussures
a semelles
antiderapantes . Ne mettez pas de
vetements
amples ou flottants qui pourraient
etre entraines par
les parties mobiles de la
tondeuse . Ne tondrz jamais
sans chaussures ou en sandales .
(4) Interdisez I'emploi
de la tondeuse aux enfants .
" Machine, lame et
equipement
(1) Veillez a ne jamais utiliser la tondeuse
sans que le
sac a herbe ou
le deflecteur soient en place .
(2) Assurez-vous que les vis et les
ecrous sont bien ser-
res et verifiez le bon fonctionnement des divers
organes .
(3) Procedez a de frequentes inspections des vis de
fixation de la lame .
(4) Verifiez frequemment I'etat du sac et du
deflecteur
andaineur
.
En cas d'usure ou de deterioration, rem-
placez-les par des pieces d'origine
KUBOTA .
(5) Verifiez I'etat general de la lame . Une lame emous-
see pout etre affritee, mais une lame usee, tordue ou
autre doit etre remplacee
. Si vous procedez a une
verification du carter de coupe, tournez la tondeuse
sur le cote avec
le silencieux vers le haut .
(6) La tondeuse est equipee de nombreux
dispositifs de
securite . Veillez a ne jamais modifier ou retirer une
quelconque partie
du systeme de securite .
L'aire
de travail
(1) Inspectez I'aire
de travail avant de vous mettee
a I'ou-
vrage . Retirez
tous les debris ou autres objets sus-
ceptibles d'etre projetes par
la lame de la tondeuse .
(2) Veillez a ce quo personne ne penetre dans
la zone
d'operation,
en particulier les enfants et les animaux
domestiques .
KUBOTA
4
" Le remplissage
du reservoir
Lessence est
extremement
inflammable et explosive
cans
certaines conditions
.
(1) Coupez
le moteur et
attendez ('immobilisation
des
pieces
mobiles
.
Laissez refroidir
le moteur et le pot
d'echappement
avant de remplir le
reservoir de car-
burant
.
Remplissez
toujours le reservoir clans
un
endroit
bien aere et essuyez
immediatement les
eclaboussures
d'essence . Ne fumez jamais
pendant
le remplissage et veillez
a ne pas etre a proximite
de
flammes ou d'etincelles .
(2) Ne
faites pas deborder le reservoir
et assurez-vous
quo le bouchon
d'essence est bien ferme
III UTILISATION
" Demarrage
(1)
Ne demarrez pas le moteur sur
un terrain en pente
ou de surface
inegale .
(2)
Ne faites pas fonctionner le
moteur au ralenti cans
un endroit
non ventile . L'oxyde de
carbone est
inodore mais mortel .
" Utilisation
(1) Arretez le moteur et attendez
('immobilisation des
parties mobiles
avant de retirer I'herbe ou autres
objets pris cans la lame .
(2) Coupez
le moteur et attendez que la lame se
soit
completement arretee avant
de retirer le sac a herbe
ou
le deflecteur . Ne mettez pas vos mains
dans le
carter dejection .
(3)
Veillez a ne pas approcher les mains et les
pieds du
carter de coupe pendant
que la lame tourne . Ne
mettez ni les mains ni les pieds pros ou sous
les
pieces rotatives
. Ne vous approchez pas de
louver-
ture du deflecteur .
(4) N'utilisez
la tondeuse qu'a la lumiere du jour
ou sous
un bon
eclairage artificial . Veillez a ne jamais
tondre
sous la pluie
ou sur de I'herbe mouillee . Tenez fer-
mement
toutes les commandos et ne vous
opposez
pas a la
traction normale de la tondeuse .
(5) Ne restez pas devant la
tondeuse pendant quo le
moteur est en marche .
(6) Evitez
d'orienter le deflecteur vers quelqu'un, la
pro-
jection d'un objet pourrait
le blesser
(7)
Relachez le levier d'embrayage de lame
pour arre-
ter la lame avant d'atteindre des endroits
pouvant
comporter des pierres
ou des gravillons .
(8) Lors d'une tonte en herbe haute,
assurez-vous quo
la surface a tondre est bien degagee d'objets .
(9) Arretez immediatement
le moteur des que vous
entendez un bruit anormal . Procedez a une
verifica-

tion complete de la tondeuse afin d'eliminer la sour-
cedu problems ou
contactez votre concessionnaire
.
(10) Pour les
operations de tonte autour des arbres ou
le
long des bordures, evitez d'engager I'embraya-
ge,
poussez la tondeuse a la main .
(11) Ne reglez pas la hauteur des roues lorsque le
moteur est en
marche .
" Utilisation sur une pente
(1) Travaillez toujours parallelement au sons de la pente .
Ne tondrz
jamais un terrain escarpe par une suc-
cession de mouvements ascendants ou descen-
dants .
(2) N'employez
pas la tondeuse sur des pentes trbs
inclinses, sur un
terrain accidents ou a proximite
de
denivellements importants .
(3) Veillez a toujours tondre en premiere . Maintenez fer-
mement la
poignee sur le mancheron .
Ne
courez
jamais avec la tondeuse .
(4) Si la machine s'arrete, desengagez fentrainement et
la rotation de la lame et redescendez doucement .
" Arret et
transport
(1) Arretez le moteur et placez la tondeuse sur une sur-
face plane . Ne vous absentez pas en laissant le
moteur en
marche .
(2) Utilisez une ramps de chargement pour charger ou
decharger la
tondeuse . Maintenez la vitesse du
moteur a faible regime et montez la machine en uti-
lisant la premibre .
(3) Lors du
d6chargement, descendez la tondeuse
moteur arrste, en tenant fermement les mancherons .
0 MAINTENANCE
ET REMISAGE
(1) Nettoyez soigneusement la tondeuse avant
de la
ranger . Toute
accumulation de graisse ou de residus
pout contribuer a des risques d'incendie .
(2) Avant de proceder a la reparation ou au nettoyage
de la machine, arretez le
moteur . Attendez quo
toutes les pieces mobiles se soient arretees, quo le
pot d'6chappement se soit refroidi et debranchez
la
bougie pour
eviter tout demarrage accidentel .
(3) Avant tout remisage cans un endroit clos, laissez
refroidir le moteur de fagon quo les gaz
d'6chappe-
ment no
puissent s'enflammer au contact d'etin-
celles ou
autres .
(4) Veillez a no pas modifier les reglages du
r6gulateur
moteur et a ne pas faire tourner le moteur en
surr6-
gime .
(5) Pour les remisages prolonges, vidangez ('essence et
purgez le carburateur . Placez la tondeuse cans
une
remise
ferm6e a cle afin quo des enfants ou touts
autre personne ne
puissent y toucher ou ('utiliser
pour leursjeux .
(6)
Procedez a une verification complete de la machine
avant et apres
chaque utilisation .
Faites entretenir la
tondeuse par votre concession-
naire une fois par an .
0 AUTOCOLLANTS DE SECURITE
Entretien des
autocollants de securite
(1) Veillez a la proprete des autocollants de securite .
Retirez tout objet qui pourrait les recouvrir
(2)
Nettoyez les autocollants de securite a ('eau et au
savon
.
Sechez-lee a I'aide d'un chiffon sec et doux .
(3) Remplacez les autocollants decoll6s ou dechires .
Adressez-vous a votre concessionnaire pour en
obtenir
de nouveaux
.
(4) Lors du remplacement d'une piece portant un auto-
collant,
veillez
a apposer un nouvel autocollant sur la
piece remplacee .
(5) Collez les nouveaux autocollants sur une surface
propre et seche en prenant soin de supprimer toutes
les bulles d'air .

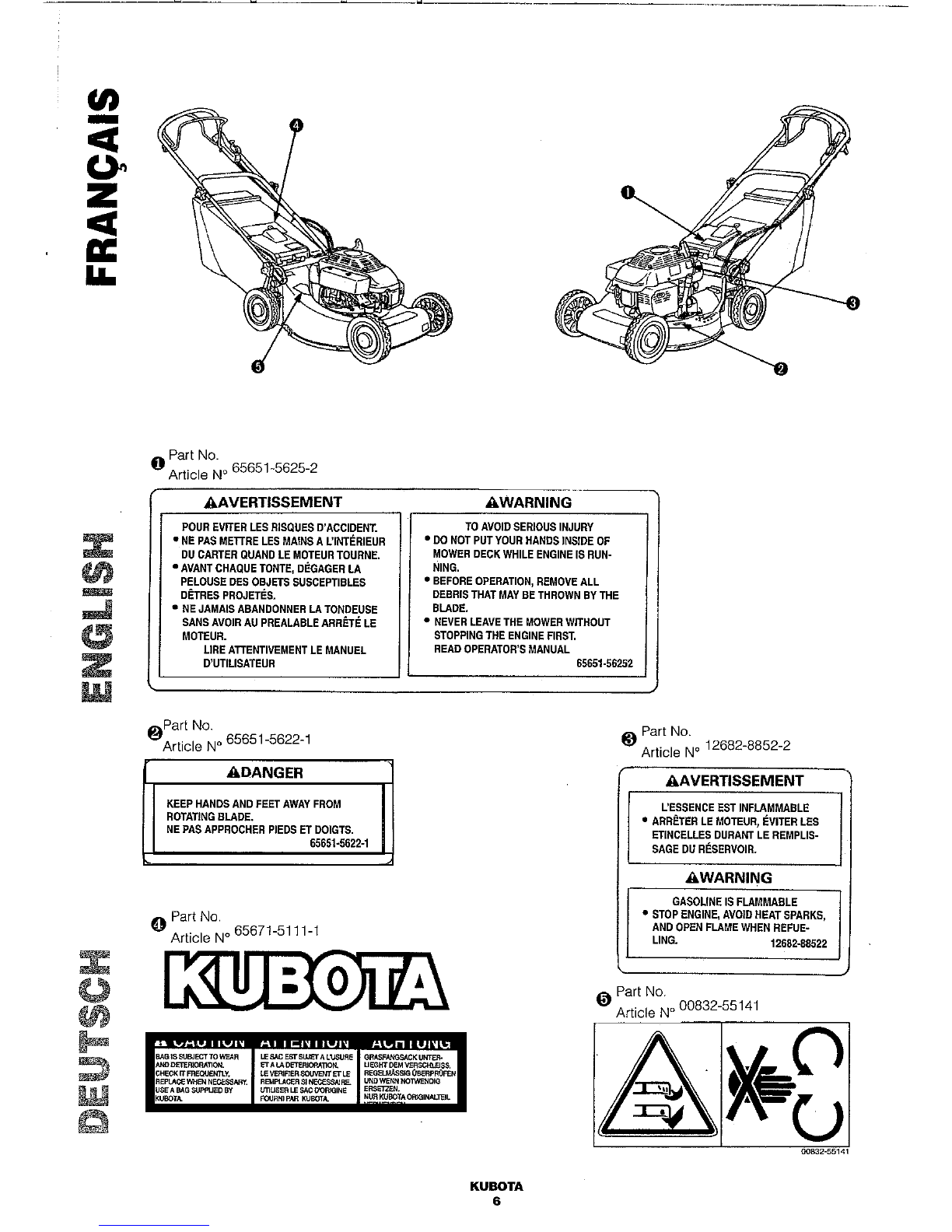

O Part No .
Article N°
65651-5625-2
Part No .
Article N°
65651-5622-1
r
ADANGER
KEEP HANDS AND FEET AWAYFROM
ROTATING BLADE
.
NE PAS APPROCHER PIEDS ET DOIGTS
.
65651-5622-1
© Part No .
Article N°
65671-5111-1
I
ONASFAfHISACNU~
UEGBIDEMYEBS Ss ..
REGELMASSIGUBEWROFEN
UNUWENNWIWENDIO
ERSF~ .
NURKUBOTAOMINN .TEIL
YEMEN .
KUBOTA
6
© Part No .
Article N°
12682-8852-2
© Part No .
Article N°
00832-55141
W832-55141
AAVERTISSEMENT
L'ESSENCE
EST INFLAMMABLE
" ARRETER LE MOTEUR, EVITER LES
ETINCELLES DURANT LE REMPLIS-
SAGEDU RESERVOIR .
AWARNING
GASOLINE IS FLAMMABLE
" STOP ENGINE, AVOID
HEAT SPARKS,
AND OPEN FLAME WHEN REFUE-
LING .
12682-88522
AAVERTISSEMENT A WARNING
POUR EVITER LES RISQUES D'ACCIDENT TO AVOID SERIOUS INJURY
" NE PAS METTRE LES MAINS
A VINTERIEUR
" DO NOT PUT YOURHANDS INSIDE OF
DU CARTER QUAND LE MOTEUR TOURNE .
MOWER DECK WHILE ENGINE
IS RUN-
" AVANT CHAQUE TONTE, DEGAGER LA NING
.
PELOUSE DES OBJETS SUSCEPTIBLES " BEFORE OPERATION, REMOVE ALL
DETRES PROJETES
.
DEBRIS THAT MAY BE THROWN BY THE
" NE
JAMAIS ABANDONNER LATONOEUSE
BLADE .
SANS AVOIR AU PREALABLE ARRETE
LE
"
NEVER LEAVE THE
MOWER WITHOUT
MOTEUR . STOPPING THE ENGINE FIRST .
LIRE ATTENTIVEMENT LE MANUAL READ
OPERATOR'S MANUAL
D'UTILISATEUR 65651-56252
BRDISSUBIECT70WEAR LEEICESTSWETALUSURE
MDDELERIORATNNi ETAUDETER .ATKKt
GIECKREAEWENRY, LEVERIRIERSOUNENlE7LE
RERLACEWNENNEGEESMY .
I
RENRLACEIISINECESSVRE
USE MUSE
NUBOTA EGURMRMNUB°fA

1 . INTRODUCTION
Votre
concessionnaire attache un grand interet a votre
nouvelle tondeuse a main et souhaite vous aider
a
en
tirer le meilleur parti . Vous vous
rendrez compte, a
Tissue de la
lecture du present manuel, que vous etes
en
mesure de realiser un certain nombre
d'operations
d'entretien .
2 .
CARACTERISTIQUES
KUBOTA
7
Toutefois, n'hesitez pas a consulter votre concession-
naire KUBOTA pour une piece de rechange ou
une
intervention plus delicate . Si vous avez besoin de
pieces,
n'oubliez pas
de
communiquer les numeros de
serie du moteur et de la tondeuse a votre concession-
naire . Reperez des maintenant ces numeros et
inscrivez
les a I'endroit approprie .

-
KUBOTA
Modele
N°de serie de la . tondeuse
N°de serie du moteur
Date d'achat

________
(A completer par I'acheteur)
Modele W
521 TC W 521 HTC
W 621 HTC
Lar eur de coupe
530 mm
Modele autotractee
Autotractee
(changement de vitesse)
Modele
GH150V GH170V
Type
4 temps, refroidissement par
air, sou a e en tete
Puissance (brute)
en CV
5,0 CV
6 .0 CV
`=
Cylindree /
Alesa e X course
146 cm' 161 x 50 mm
165 cm'
1
65x 50
mm
Type de
carburant
Essence normale our automobile
Capacite du
reservoir
de carburant
1,51
3,51
Ca ache d'huile moteur 0,61
Bou ie d'alluma e
BPR
2ES NGK ou equivalent
de
Systeme
demarrage
Lanceur a corde (au moteur)
d'embrayage
de
Systeme
lame
Frein
1
Embrayage de lame
~, Variation
de vitesse
Avant, 2 vitesses
> -
a
Vitesse de
deplacement
0,78 m/sec, 1,1 m/sec
0,94 m/sec,
1,1
m/sec
de la
hauteur
de
Reglage
coupe
16 a 76 mm, 6 etapes,
4 Leviers
Reglage
25 a 88 mm, 6 Etapes,
4 Leviers
Reglage
o Lon ueur hors tout
1680 mm
Lar eur hors tout
555 mm
o
Hauteur
hors tout
1080 mm
Ca acite du sac a
herbe I
75
Poids de la machine (kq)
46
50,5
TC
Autotractee
Ave, commande
HTC
Autotractee
Modele -Pro,)
d'embrayage de lame

3 . NOMENCLATURE
KUBOTA
8
N° Nomenclature
1 Levier d'embrayage d'avancement
(Pour les modeles TC, HTC)
2
Mancheron
3 Bouchon du reservoir de carburant
4 Poignee du lanceur
5
Filtre a air
6 Levier de commande de la lame
(Pour les modeles TC, HTC)
7 Sac aherbe
8 Boulon de reglage de la hauteur du mancheron
N° Nomenclature
9 Levier de reglage de hauteur de coupe
10 Jauge a huile moteur
11 Robinet de carburant
12 Levier de vitesses
(Pour
les modeles TC, HTC)
13 Pot d'echappement
14 Levier desgaz
15 Poignee du sac
a
herbs
16 Protecteur dejection
17 Capuchon de bougie d'allumage

4 .
LEVIERS DE COMMANDE
4 .1 Leviers des gaz
I) Levier des gaz
a) "Choke" (Starter)
(b) " 1# " (HAUT
REGIME)
c) "-or
,, (BAS REGIME)
(d)
"Stop" (Arret)
4 .2 LEVIER DE COMMANDE DE LA LAME
(Pour les modeles TC et HTC)
Pousser le levier de commande vers I'avant pour enga-
ger la lame . Pour
I'arreter, relachez le levier .
4 .3
LEVIER D'EMBRAYAGE
(Pour les modeles TC et Ill
Tirez le levier vers I'arriere pour un deplacement vers
I'avant . Relachez-le pour vous
arreter .
(1) Levier de commande de la lame
(2) Levier d'embrayage
KUBOTA
9
4 .4
LEVIER DE VITESSES
(Pour les
modeles TC et Ill
Poussez le levier vers IInterieur pour
selectionner la
grande vitesse et vers I'exterieur pour la petite vitesse .
(1) Levier de vitesses
(a) " 1 " (PETITE)
(b) "2" (GRANDE)
Position
Vitesse
du levier
Modele HTC Modele TC
1 (PETITE) 0,94 m/sec .
0,78 m/sec
2 (GRANDE) 1,10 m/sec . 1,10 m/sec .

a
Z

A
ATTENTION
(1) Lisez attentivement
les consignes reprises sous
la rubrique "Securite"
en debut de manuel .
(2) Lisez les AUTOCOLLANTS DE
SECURITE colles
sur la tondeuse .
5 . UTILISATION
0 Prealablement a ('utilisation
Inspectez le moteur avant la mise en marche (voir
page
15) .
0 Nettoyage apres utilisation
(1) Nettoyez la tondeuse apres
chaque utilisation
.
Enlevez
les morceaux d'herbe ainsi que les
parti-
cules de terre qui y resteraient colles .
(2) Sechez soigneusement
la tondeuse . Appliquez un
peu d'huile sur les parties sensibles a la rouille .
5 .1 MISE EN MARCHE ET ARRET
DU MOTEUR
0
Mise en marche
A ATTENTION
(1) Ne faites pas tourner le moteur dans un endroit
clos . Les gaz d'echappement
sont dangereux .
(2) Eloignez toute substance
inflammable du pot
d'echappement .
(3) Avant
de
lancer
le moteur, assurez vous qu'au-
cun obstacle ou que personne ne se trouve dans
la trajectoire de votre bras .
(4) Ne touchez jamais au pot d'echappement
ou a
une autre piece encore brulante .
(I) Placez le levier des gaz sur la position starter
("Choke') .
(1) Levier
des gaz
(a) "Choke" Starter
KUBOTA
10
IMPORTANT
" Uemploi du starter
n'est pas necessaire
lorsque le
moteur est chaud ou que
la temperature ambiante
est
suffisamment elevee . II suffit,
dans ce cas, de placer
le levier
des gaz sur la position
HAUT REGIME
(11 AW ")
(2)
Ouvrez le robinet d'essence .
(1) Robinet
dessence
(a) "Ouvert
(b) "Ferme "
(3) Posez votre pied sur
le carter de la tondeuse, a I'en-
droit prevu
a cet effet . Tirez lentement sur le
lanceur
jusqu'a rencontrer
une legere resistance . A ce
moment,
tirez d'un coup sec pour lancer le
moteur
.
Des que
le moteur tourne, ramenez la poignee du
lanceur dans sa position initiale .
(1) Point
d'apui
(2) Poignee du lanceur
IMPORTANT
" Si le moteur ne demarre pas apres plusieurs tentatives
en position "starter"
et pour evier que la bougie ne se
noie, mettez le levier d'accelerateur en
position
"STOP" et tirez plusieurs fois sur la poignee du lan-
ceur .

(4) Apres le demarrage
du moteur, faites passer
le
levier
des gaz
de la position "Choke" a la position " - 0 0 "
(Haut) ou
"-
. . " (Bas regime) . Durant la tonte, le
levier se trouvera sur " 4W "
(1) Levier des gaz
(a)
"
40
"
(HAUT
REGIME)
0
Arret du moteur
(1) Pour couper le moteur, placez le levier des gaz sur
"Stop" (Arret) .
(1) Levier des gaz
(a) "STOP"
(2) Fermez le robinet d'essence .
(1) Robinet d'essence
(a) "Ouvert "
(b)
"Ferme
KUBOTA
1 1
A
ATTENTION
" Lorsque le moteur vient
d'etre coupe, attendez que
le pot d'echappement et les
autres organes se
refroidissent avant de les toucher .
5 .2 UTILISATION DELA TONDEUSE
(1) Placez le levier de vitesses sur "1"
(Petite) ou
"2"
(Grande) (Pour les modeles TC, HTC) .
(2) Puis poussez lentement le levier de commande de la
lame
vers
I'avant afin
de I'engager . (Pour les
modeles TC, HTC) .
(3) Attendez que le moteur ait atteint son regime maxi-
mum . Ensuite, tirez
graduellement le levier d'em-
brayage vers vous pour faire avancer la tondeuse
(Pour les modeles TC, HTC)
(1) Levier de vitesses
(a) "1" (PETITE)
(b) "2" (GRANDE)
(1) Levier de commande de la lame
(2) Levier d'embrayage
(3)
Poignee du mancheron
IMPORTANT
(1) En cas de difficulte a changer de vitesse, poussez
legerement la tondeuse d'avant en arriere .
(2) Conservez le moteur a son
plus haut regime pen-
dant toute la duree de la tonte .
(3) Deplacez le levier de commande de
la lame et le
levier
d'embrayage jusqu'a fond de course, oiu ils
entrent en contact avec
le mancheron superieur .

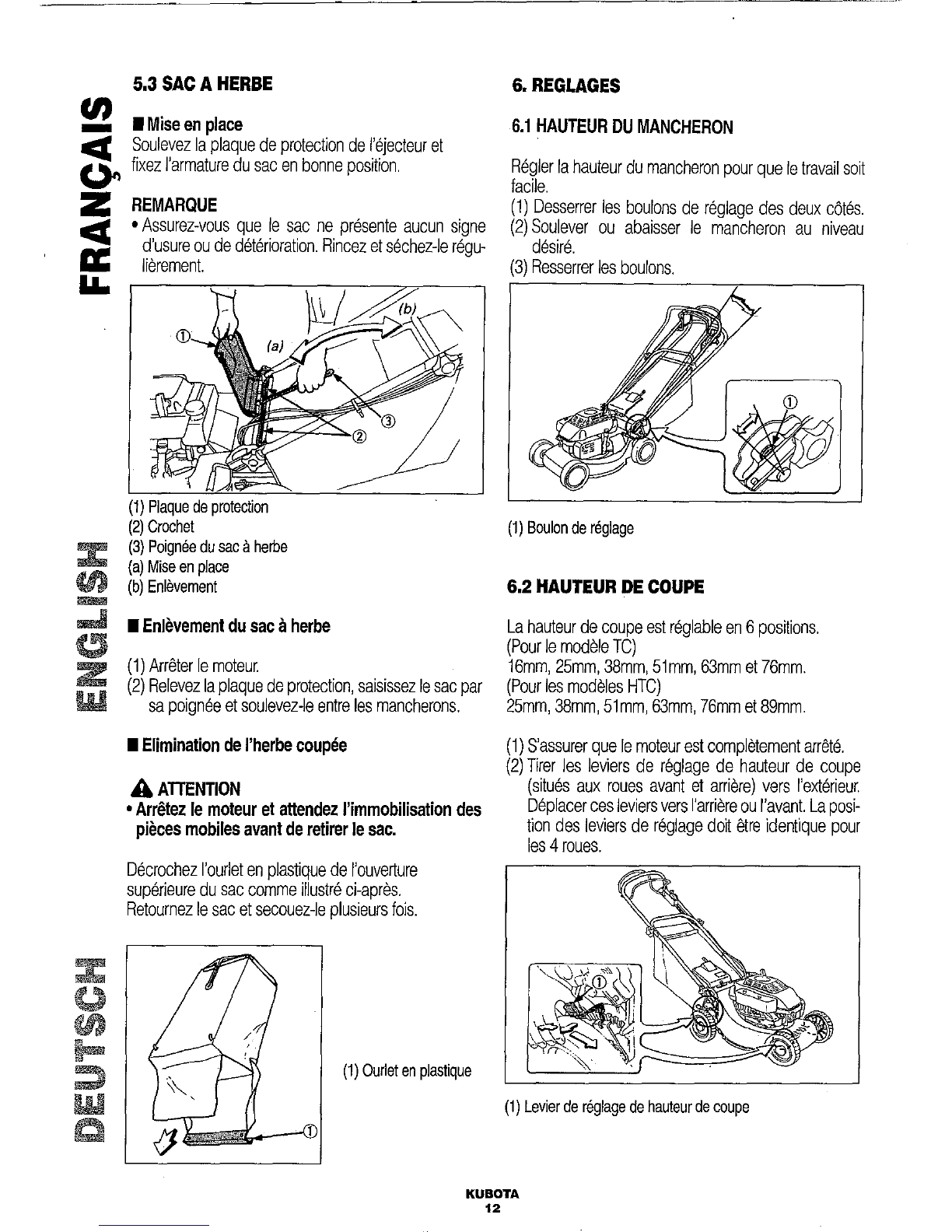

5 .3 SAC A HERSE
0 Miseen place
Soulevez
la
plaque
de protection de I'ejecteur et
fixez I'armature du sac en bonne
position .
REMARQUE
" Assurez-vous que le sac ne presente aucun signe
d'usure
ou
de
deterioration . Rincez et sechez-le regu-
lierement .
(1) Plaque de protection
(2) Crochet
(3) Poignee
du
sac a herbe
(a) Mise en place
(b) Enlevernent
0 Enlevement du sac a herbe
(1) Arreter le moteur .
(2)
Relevez la plaque de protection, saisissez le sac par
sa poignee et soulevez-le entre les mancherons .
0 Elimination de I'herbe toupee
A ATTENTION
" Arretez le moteur et attendez ('immobilisation des
pieces mobiles
avant de retirer le sac .
Decrochez I'ourlet en plastique de I'ouverture
superieure du sac comme illustre ci-apres .
Retournez le sac et secouez-le plusieurs fois .
(1) Oudet en plastique
KUBOTA
1 2
6 . REGLAGES
6 .1 HAUTEUR
DU MANCHERON
Regler la hauteur du mancheron pour
que le travail soit
facile .
(1) Desserrer les boulons
de reglage des deux c6tes .
(2) Soulever ou abaisser le
mancheron au niveau
desire
.
(3) Resserrer les boulons
.
(1) Boulon
de
reglage
6 .2 HAUTEUR DE COUPE
La hauteur de coupe est reglable
en 6 positions .
(Pour le modele TC)
16mm,25mm,
38mm, 51 mm, 63mm et 76mm .
(Pour les modeles HTC)
25mm,38mm, 51
mm,63mm, 76mm et 89mm .
(1)
S'assurer que le moteur est completement arrete .
(2) Tirer les leviers
de reglage de hauteur de coupe
(situes aux roues avant et arriere) vers I'exterieur .
Deplacer ces leviers vers I'arriere ou I'avant . La posi-
tion des leviers de reglage doit We identique
pour
les 4 roues .
(1) Levier
de
reglage
de hauteur
de
coupe

6 .3 LEVIER DES
GAZ
(1) Placez
le levier des gaz sur " A o ,, (Haut regime) . A
I'aide du boulon de reglage et de I'ecrou de ver-
rouillage, ajustez le cable des gaz afin que le levier
vienne se
placer contre la butee d'arret . Resserrez
les ecrous de verrouillage .
(1) Vis de reglage du starter
(2)
Levier des gaz
(3) Butee d'arret de la position "
(1) Ecrou de verrouillage du
cable des gaz
(2)
Boulon
de reglage du cable des gaz
(2) Assurez-vous
que le bras du starter soit en fin de
course vers la gauche (ouvert) quand le levier est sur
" Aw" et qu'il soit cale vers la
droite quand le levier est
sur la
position "Choke" .
(1) Bras du starter
(a) "Ouvert"
(b) "Ferme°
KUBOTA
13
(3) Mettez la tondeuse
en marche et placez le levier des
gaz sur "STOP" pour vous assurer
de
I'arret
effectif
du moteur .
6 .4
LEVIER DE
COMMANDE DE LA LAME
(Pour les modeles TC, HTC)
(1) Determinez
('importance du jeu du levier de com-
mande de la lame comme illustre ci-apres (L) . Le
levier doit presenter un jeu de 5 a 10mm . Le levier de
commande de la lame doit couvrir une distance tota-
le (L2- de 140 a 155mm (relevee au sommet du
levier) .

-
(2) Si un reglage devait s'imposer, desserrez les ecrous
de verrouillage et faites tourner les boulons de regla-
ge
afin d'obtenir le desre de jeu desire . Resserrez les
ecrous et verifiez une nouvelle fois le jeu .
(3) Mettez la tondeuse en marche et deplacez le
levier
de commande de la lame afin de vous assurer qu'el-
le se met en rotation des que
le levier
est
engage et
qu'elle s'arrete lorsqu'il est relache .
(1) Levier de commande de
la lame
(2)
Ecrou de verrouillage
(3) Boulon de reglage
Ll 5 a 10mm
L2140 a 155mm

6 .5 LEVIER D'EMBRAYAGE
(Pour les modeles TC,
HTC)
Q

(1) Determinez
le jeu du levier d'embrayage comme
illustre
plus bas (L1) . Le levier doit presenter un jeu
de 2 a 4mm avant de s'engager
. La distance totale
(L2) couverte par le levier, a son sommet, sera
de 90
4 4

a 97m m .
(2) Si un reglage devait s'imposer,
desserrez les ecrous
de verrouillage et faites tourner les boulons de
regla-
{j,

ge afin d'obtenir le desre de jeu desire
. Resserrez
les ecrous et verifiez
une nouvelle fois le jeu .
(3) Mettez le moteur en
marche et assurez vous que le
levier d'embrayage s'engage et se
desengage nor-
malement .
A
ATTENTION
Veillez a ce qu'aucune personne ou objet ne se
trouve devant la
tondeuse avant d'entreprendre
ces verifications .
(1) Levier d'embrayage
(2)
Ecrou de
verrouillage
(3)
Boulon de reglage
L1 2 a 4mm
L
2 90 a
97mm
KUBOTA
1 4
6 .6 SAC A
HERBE (Montage)
Montage
(1)
Introduisez I'armature a
I'interieur du sac comme
illustre
plus bas .
(1) Sac a herbe
(2)
Armature du sac
(2)
Rabattez les ourlets en plastique sur I'armature
du
sac . Introduisez les
ergots superieurs de I'armature
dans les oeillets du sac .
(1) Ourlet en plastique
(2) Armature du sac
(3) Accrochez I'ourlet en plastique de I'ouverture supe-
rieure du sac aux ergots superieurs de I'armature .
(1) Ourlet en plastique
(2) Ergot superieur

7 . ENTRETIEN
7 .1
INSPECTION AVANT LE DEMARRAGE
Effectuer une inspection
et un entretien p6riodique pour
maintenir la machine en bon
etat de fonctionnement afin
d'eviter tout accident et defaillance . Verifier les points
suivants avant chaque utilisation,
1 . Voir s'il y a assez de carburant
. (Voir page 16) .
2 . Voir si I'huile moteur est suffisante et
si elle n'est pas
sale . (Voir page 17)
3 . S'assurer que les elements du
filtre a air ne sont pas
encrasses . (Voir page 18)
4 . S'assurer que le sac a herbe est propre .
5 .
Verifier
que les boulons de montage de la lame
ne
sont pas desserres . (Voir
pages 18/19)
6 . S'assurer qu'il n'y a pas
de fuite d'huile .
7 . S'assurer que la machine n'est pas
endommag6e et
que les boulons et ecrous sont serres .
8 . Avant d'effectuer des travaux sous
le carter de lame,
debrancher la bougie et faire basculer la tondeuse en
mettant le cote du
carburateur vers le haut .
7 .2 HUILE MOTEUR
0 Verification
du niveau d'huile et mise a niveau
(I) Procedez a la verification du niveau d'huile avant de
mettre le moteur enmarche ou
5 minutes apres I'avoir
arrete .
(2) Devisser la jauge a huile,
I'essuyer et la revisser en
place . Retirer a nouveau la jauge pour verifier si le
niveau d'huile se situe entre les deux reperes . Le
niveau d'huile ne doit jamais se situer
au dessus du
repere superieur, car des problemes d'allumage et
de moteur s'en suivraient
.
(3) En cas demanque d'huile, ajoutez de I'huile propre
jusqu'au trait superieur .
5W-20,5W-30
10W-30, 10W-40
-20 0 20 40 60 80 100 . T
-30-20 -10 0

10 20

30 40

°C
KUBOTA
Is
(1) Jauge d'huile
(a) Niveau maximum-MAXI
(b) Niveau minimum-MINI
0
Vidange de I'huile moteur
REMARQUE
" Arretez le moteur avant
de vidanger I'huile .
(1 ) D6vissez
la jauge d'huile et le bouchon de vidange
.
(2) Inclinez
la tondeuse, le filtre a air oriente vers le haut
moins de40 0 d'inclinaison et les
roues a droite moins
de 343 mm au dessus du so] .
(3) Placez un bac sous
]'orifice de vidange et laissez
I'huile s'ecouler (croquis ci-apres) .
(4) Revissez
soigneusement le bouchon de vidange .
(5) Introduisez de I'huile propre jusqu'a la marque supe-
rieure
. Revissez fermement la jauge d'huile .
(1) Jauge d'huile
(2) Bouchon de vidange
Type d'huile mote,, Quantite requise
Type A .P .I .
0,601
Classe SE/SF

A ATTENTION
(1) II
est conseille de remplacer
I'huile tant que le
moteur est
encore chaud (quelques
minutes
49

apres I'arret
de la tondeuse) . Uhuile chaude
s'ecoulera plus
facilement en entrainant avec elle
les particules etrangeres . veiuez
a ne pas toucher
les parties chaudes de la tondeuse pour ne pas
vous bruler .
(2) Assurez-vous que
le robinet d'essence est cor-
rectement ferme avant d'incliner
la tondeuse .
(3)
Afin
de prevenir tout incident, il est recommande
de vider aussi le reservoir
d'essence .
7 .3 REMPLISSAGE
DU RESERVOIR
A
ATTENTION
(1) Avantde remplir le reservoir
d'essence, arretez la
tondeuse et attendez que le moteur et
le pot
d'echappement refroidissent .
(2) Remplissez le reservoir
dans un endroit bien
aere . Evitez la proximite d'etincelles et
de
flammes
.
(3) Essuyez immediatement toute trace
d'essence .
(4)
Ne fumez pas durant le remplissage du reservoir .
Lors du remplissage, placez la
tondeuse sur une surfa-
ce
horizontale
.
REMARQUE
(1)
Prevenez la contamination du carburant par ('eau ou
la poussiere .
(1) Bouchon du reservoir
(2) Emploi d'essence-alcool
Utilisez de (essence-alcool uniquement lorsque
I'addition d'ethanol s'eleve a moins de 10 % de la
quantite totale de carburant . Lemploi de methanol
KUBOTA
1 6
comme
additif est deconseille . La
garantie ne
couvre pas les
problemes mecaniques
ou la baisse
de performance provenant
de ('utilisation d'essen-
ce-alcool .
Pour obtenir des resultats
optimums,
employez de
('essence sans plomb a
indice d'octa-
ne minimum de 87 .
7 .4 FILTRE A AIR
Nettoyez
periodiquement la cartouche
du filtre a air .
Une cartouche encrassee
limite I'apport d'air
au carbu-
rateur . Le nettoyage de la cartouche
s'irnpose apres un
travail
en milieu poussiereux .
(1 ) Devissez les ecrous
a oreilles . Retirez le couvercle
et enlevez
la cartouche .
(2) (Element en papier)
A
ATTENTION
" Protegez-vous
les yeux ou le visage
avant de souf-
fler sur ('element
du filtre a air . Des grains de pous-
siere risquent de blesser vos
yeux .
Frappez legerement et a plusieurs
reprises la cartouche
sur une surface dure afin d'en eliminer la poussiere
ou
chassez-la en nettoyant
I'interieur a I'air comprime . Si
('element est trop encrasse, remplacez-le par
un ele-
ment neuf . (Element
en urethane) .
Nettoyer ('element a I'aide d'un detergent liquide
.
Rincez-le
correctement et laissez secher complete-
ment .
IMPORTANT
" II est deconseille d'appliquer une couche d'huile sur
('element en urethane
. Une perte de puissance, ou le
degagement d'une abondante fumee blanche, et I'en-
crassement de
la bougie d'allumage pourraient en
resulter .
(1) Ecrous a oreilles
(2) Couvercle du boitier
(3) Element en urethane
(4) Element en papier
Type de carburant HTC TC
Essence normale
pour automobile
3
.51
1,5

7 .5 ROBINET DE CARBURANT ET FILTRE
(1) Fermer
le robinet de carburant, retirer le collier et le
filtre A carburant (Pour les modele HTC)
(2) Vider le reservoir A carburant, retirer le Robinet et le
filtre du
reservoir a carburant
(Sauf modele HTC)
(3)
Nettoyer le filtre a carburant avec un solvant et veri-
fier son etat . S'il est endommage, le remplacer .
(1) Reservoir a
carburant
(2) Robinet et filtre a carburant
(1) Filtre a carburant
(2) Collier
IMPORTANT
(I) Placer le filtre avec ('inscription "MADE IN USA" du
cote du reservoir . Utiliser un
filtre d'origine KUBOTA
(Ref N° 12687-4302-1)
(Pour
les modele HTC)
(2) S'assurer du bon
montage du filtre pour eviter toute
fuite de carburant .
7 .6 BOUGIE D'ALLUMAGE
A ATTENTION
" Laissez refroidir le moteur et le pot d'echappement
avant d'inspecter la bougie
.
Retirez
la
bougie a I'aide d'une cle a bougie et
nettoyez-la . Reglez I'ecartement entre les elec-
trodes (0,7 a 0,8mm) . Nettoyez et reglez I'ecarte-
ment tous les
6 mois ou toutes les 100 heures .
KUBOTA
1 7
(a) 0,7 A 0,8 mm
IMPORTANT
" Vissez d'abord la bougie a la main avant d'utiliser la
cle . Lemploi immediat de la cle risque d'endommager
le filetage .
7 .7 REMPLACEMENT DE LA
LAME
A
ATTENTION
(1) Afin de prevenir tout accident, manipulez la lame
avec precaution .
(2) Arretez le moteur et attendez
('immobilisation
de
toutes les pieces mobiles avant de travailler
autour de la lame .
(3) Laissez refroidir le moteur et retirez le capuchon
de la bougie avant de travailler autour de la lame .
IMPORTANT
(1) Fermez le robinet d'essence
avant d'incliner la ton-
deuse .
(2) Les boulons de fixation de la lame
possedent un filet
a droite . Devissez-les en tournant dans le sens inver-
se des aiguilles d'une montre .
Les tranchants de la lame seront toujours bien affutes
(figure (1)) . Aiguisez la lame si les tranchants presentent
le
meme aspect qu'en figure (A) . S'ils sont comme sur
la figure (B), remplacez la lame .
(1)
Nouvelle lame
(2) Lame usee
(3) Lame fendue

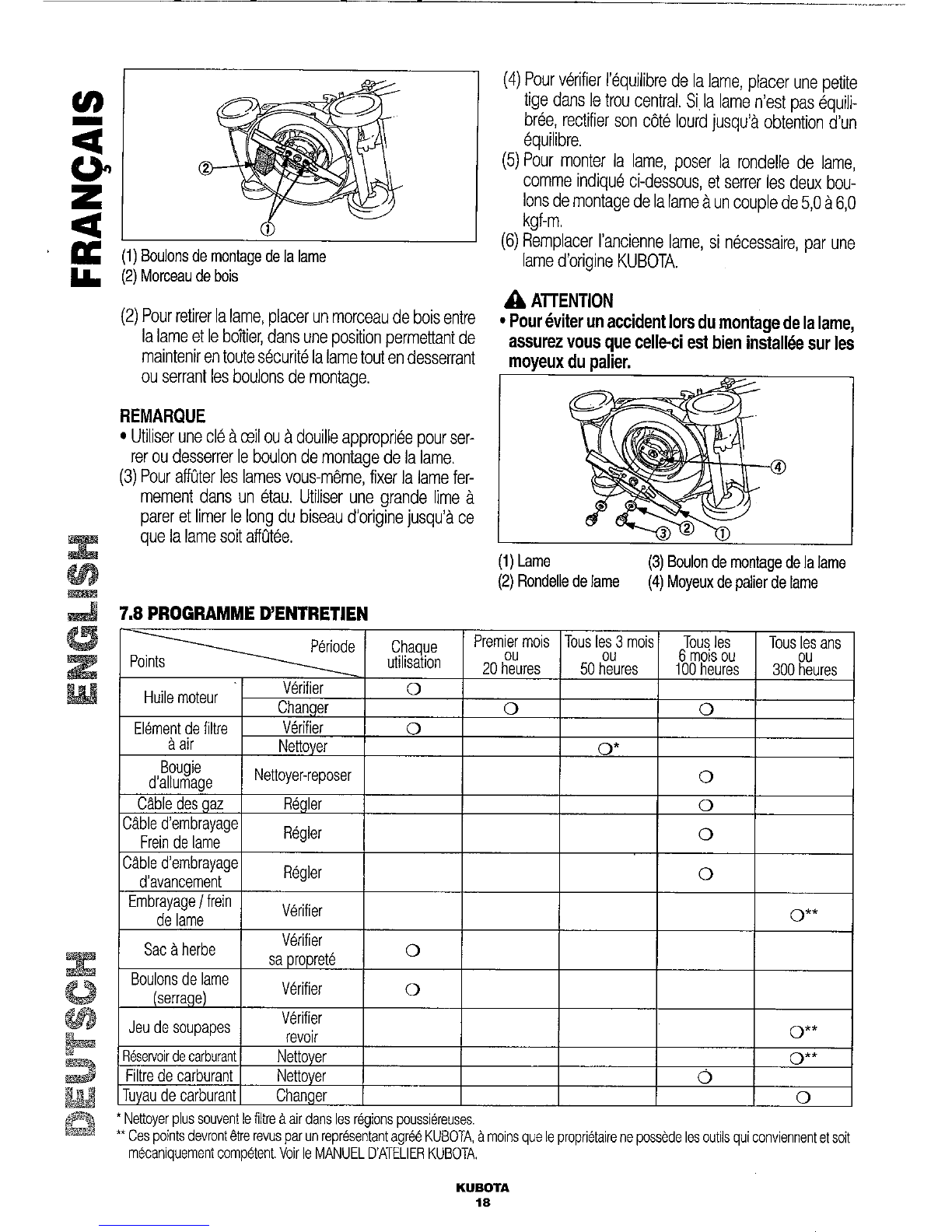

(1) Tourner la machine sur le c6te, le cote pot d'echap-
pement vers le haut .

(1) Boulons de montage de la lame
(2) Morceau de bois
(2) Pour retirer la lame,
placer un morceau
de bois entre
la lame et le bonier, clans une
position permettant de
maintenir en toute securite
la lame tout en desserrant
ou serrant les
boulons de montage .
REMARQUE
" Utiliser une cle a ceil ou a douille appropriee
pour ser-
rer ou clesserrer
le boulon de montage de la lame .
(3) Pour affoter les lames vous-memo,
fixer la lame fer-
mement dans un etau . Utiliser une grande lime a
parer et limer le long du biseau
d'origine jusqu'a ce
quo la lame soit affOtee .
7 .8 PROGRAMME D'ENTRETIEN
* Nettoyer plus souvent
Is
filtre a air
dans les regions poussiereuses .
*' Ces points devront etre revus par un representant
agree KUBOTA, a moins quo le proprietaire ne possede les outils qui conviennent et soit
mecaniquement competent . Voir le MANUEL D'ATELIER KUBOTA,
KUBOTA
Is
(4) Pour verifier
I'equilibre de la lame,
placer une petite
tige
dans le trou
central . Si la lame n'est
pas equili-
bree, rectifier son cote
lourd jusqu'a obtention d'un
equilibre
.
(5) Pour monter la
lame, poser la rondelle
de lame,
comme indique
ci-dessous, et serrer les
deux bou-
Ions de montage de la lame
a un couple de 5,0 a 6,0
kgf-m .
(6) Remplacer I'ancienne
lame, si necessaire, par
une
lame d'origine KUBOTA .
A
ATTENTION
" Pour eviter un accident
lors du montage de la lame,
assurez vous quo cello-c! est bien
installee sur les
moyeux
du palier .
(1) Lame

(3) Boulon de montage de la lame
(2) Rondelle de lame

(4) Moyeux
de
palier
de lame
Periode Chaque
Premier mois Tous les
3 mois Tous les Tous les ans
Points utilisation
ou
20 heures
ou
50 heures
6 mois ou
100 heures ou
300 heures
Huile moteur
Verifier
O
Changer O
O
Element de filtre
Verifier
O
a air
Netto er O*
d'allumage
Bougie
Nettoyer-reposer O
Cable des az Re ler
O
Cable d'embrayage
Regler
O
Frein de lame
Cable d'embrayage
Regler
O
d'avancement
Embrayage / frein
Verifier O**
de lame
Sac a herbe
Verifier
O
sa ro rote
Boulons de lame
Verifier
O
serra e
Jeu de soupapes
Verifier
revoir
O**
_Reservoir d e carburant Netto er
O**
Filtre de carburant
Netto er
O
~Tuyau de carburant, Changer
O
