Kunft KVC3121 BL User manual

instructions manual
manual de instrucciones
manual de instruções
vacuum cleaner
KVC3121 BL
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 1 17/06/09 11:05

2
3
Dear client,
We thank you for purchasing this product.
This appliance was submitted to several laboratorial tests,
which certify its quality. To simplify the use of this appliance,
this instruction manual has been provided.
The instructions must ensure a quick and safe use.
Please read carefully the instructions and safety measures
described in this manual.
We wish our clients great satisfaction in using their new
appliance.
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 2 17/06/09 11:05

2
3
KVC3121 BL
INDEX
1. SAFETY INSTRUCTIONS...................................... 4
1.1. Power Supply ................................................. 5
1.2. Power Cord and Other Cables........................ 6
1.3. Humidity and Water ........................................ 6
1.4. Cleaning.......................................................... 6
1.5. General Precautions ....................................... 6
2. OPERATING INSTRUCTIONS............................... 8
2.1. Product Description......................................... 8
2.2. Using the Product ........................................... 8
3. TECHNICAL SPECIFICATIONS............................11
4. POST-SALE SERVICE......................................... 12
5. ENVIRONMENTAL PROTECTION ...................... 12
EN
vacuum cleaner
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 3 17/06/09 11:05

4
5
1. SAFETY INSTRUCTIONS
WARNING
Risk of Electric Shock
Do Not Open
Warning: to avoid the risk of electric
shock, do not remove the cover.
The interior does not contain any parts
that can be repaired by the user. Ask for
assistance by qualied personnel.
Important Warnings
Before using your appliance read this ins-
tructions manual carefully and keep it in a
safe place as you may need to consult it in
the future.
Before turning on your appliance, and to
ensure a safe and correct operation, do not
use if:
- It has fallen to the ground;
- You notice any evidence of damage;
- Any anomaly occurs during its operation.
To avoid hazards or deterioration of your ap-
pliance through incorrect use it is advisable
to read these instructions thoroughly.
Your appliance may not be used for other
purposes than the ones intended and sole-
ly for household use. Any damage resulting
from using the appliance outside this sco-
pe, any incorrect use, as well as any ma-
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 4 17/06/09 11:05

4
5
KVC3121 BL
nual modications to the product will not be
covered and automatically voids the war-
ranty.
Assistance
In case of malfunction, take your appliance
to a qualied technician for assistance.
This appliance can be used by
children from the age of 8 and by
peoplewithreducedphysical,sen-
sorial or mental capabilities and/
or lack of experience and know-
ledge if they have been given ins-
tructions on using the appliance
safely and if they understand the
hazards involved. Children may
not play with the appliance. Cle-
aning and maintenance must not
be carried out by children without
supervision.
These instructions are also available at
www.suporteworten.pt
1.1. Power Supply
Make sure the main voltage is compatible
with the appliance’s. If this is not the case
please consult the Customer Support Ser-
vice.
EN
vacuum cleaner
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 5 17/06/09 11:05

6
7
1.2. Power Cord and Other Cables
Do not tangle the cord or pull it to discon-
nect the appliance. Also, keep the cord
away from warm surfaces.
Never use the appliance if it has a damaged
cable or socket.
Take it to the Technical Support Service for
replacement.
1.3. Humidity and Water
Do not use your appliance in humid places.
Do not allow the appliance to become wet
under any circumstances as this may be
dangerous. To avoid re hazard or electric
shock do not expose your appliance to humi-
dity or water. Furthermore, do not place your
appliance under water (e.g. for cleaning).
1.4. Cleaning
Before cleaning, be sure to switch off the ap-
pliance and remove the plug from the main
power supply. Always allow the unit to cool
down before cleaning.
To clean the exterior of the product use a
dry soft cloth only.
1.5. General Precautions
• Please follow the instructions in the user
manual which help to properly install and
operate this product and enjoy its advan-
ced features. Please keep the instructions
for future reference.
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 6 17/06/09 11:05

6
7
KVC3121 BL
• Read all instructions before using the pro-
duct.
• Maintenance and service operations are
only to be carried out by authorized pro-
fessionals.
• Any damage caused by manual modica-
tions to the product is not covered by the
warranty.
• If this product is used for other purposes
than the ones originally intended, or if it is
not correctly connected, the product may
become damaged and the warranty will be
voided.
• This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and kno-
wledge if they have been given supervi-
sion or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children should not
play with the appliance. Cleaning and user
maintenance should not be carried out by
children without supervision.
• If the supply cord is damaged, it must be
replaced by the manufacturer, its service
agent or similarly qualied persons in or-
der to avoid a hazard.
EN
vacuum cleaner
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 7 17/06/09 11:05

8
9
2. OPERATING INSTRUCTIONS
2.1. Product Description
1. Floor Brush 7. Back wheel
2. Extending telescopic tube 8. Back wheel rubber
3. Dust cup 9. Power button
4. Hose connector 10. Hose
5. Compressed brush 11. Cord rewind pedal
6. Release button 12. Dust chamber and handle
2.2. Using the Product
HOW TO USE
ASSEMBLY BEFORE USE
Fig. 1 shows the connection of the hose and the vacuum cleaner:
Attach the hose connector to the front of the vacuum cleaner by
inserting it in the inlet hole and turn right. If you want to disassemble
it, turn the hose connector left and then pull out.
Fig. 2 shows the connection of the hose and the extending tube:
Hold the hose connector and insert it in the larger tube hole.
Fig. 3 shows the adjustment of the extending tube:
Place the tube into the larger hole of the other one.
Fig. 4 shows the connection of the tube and the oor brush:
Insert the extension tube into the brush hole and rotate it to lock.
Fig. 5 shows how to check the winding of the power cord.
You can pull the power cord out of the machine and stop it when
you see the yellow mark. Make sure the red mark is not out. When
10
12
6911
2
1 8 7 3 4
5
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 8 17/06/09 11:05

8
9
KVC3121 BL
EN
vacuum cleaner
your sweep is over, switch off the appliance, unplug it from the
power socket, and then push the cord rewind pedal until the cord is
completely inside the machine.
Fig. 6 shows the power button
Plug the appliance into the power socket and push the power button
to control the work of the machine.
CLEANING THE DUST CONTAINER
The cleaning steps:
1. As shown in Fig. 7, hold the dust container and handle and push
the release button.
2. As shown in Fig. 8, remove the dust container from the machine.
3. As shown in Fig. 9, put the dust container into the rubbish bin, push
the release button to open the bottom of the dust chamber, and the
dirt and dust will fall into the bin on their own.
4. As shown in Fig. 10, close the dust container after cleaning.
Fig. 1 Fig. 2 Fig. 3
Fig. 4 Fig. 5 Fig. 6
Fig. 7 Fig. 10Fig. 8 Fig. 9
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 9 17/06/09 11:05

10
11
ATTACHMENTS
HOW TO USE THE ATTACHMENTS:

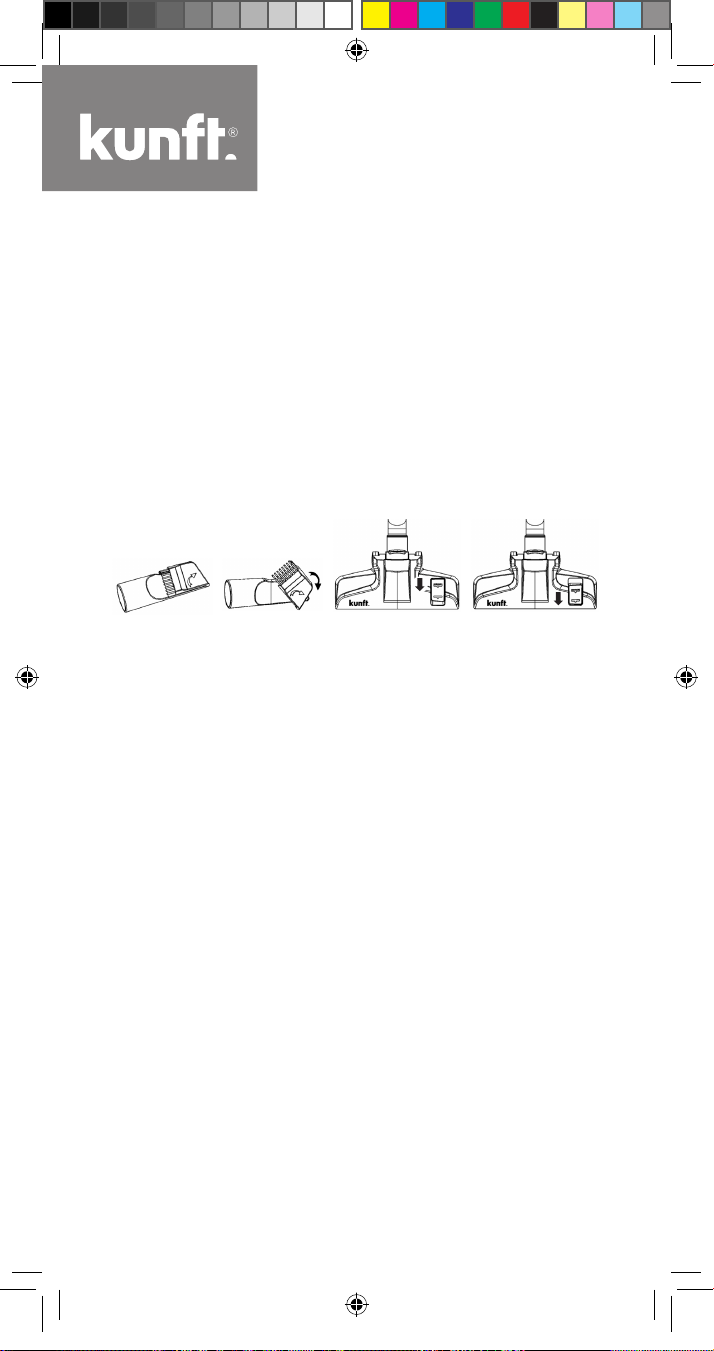

1. As shown in Fig. 11, you can use the compressed brush in corners
and gaps.
2. As shown in Fig. 12, use the other side of the compressed brush
with bristles to clean sofas, curtains and to clean the dust on
ornaments.
3. As shown in Fig. 13, step on the pedal of the brush tool to let the
bristles out to clean oors.
4. As shown in Fig. 14, step on the pedal of the brush tool once again
to put the bristles in to clean carpets.
Fig. 11 Fig. 12 Fig. 13 Fig. 14
2.3. Maintenance
1. The lter should be cleaned twice a year, and whenever there is
obvious dirt on the lter.
2. Fit the lter properly before using the vacuum cleaner again.
3. The lter cannot be washed in the washing machine or by a blower.
4. Using a wet lter will reduce the suction power and damage the
motor.
5. Maintenance steps:
1) As shown in Fig. 15, press the outlet lock to open the outlet
board.
2) As shown in Fig. 16, remove the outlet lter.
3) As shown in Fig.17, rotate the HEPA cover to separate it from
the container cover
4) As shown in Fig.18, remove the HEPA cover
5) As shown in Fig.19, remove and wash the HEPA.
6) Wash the HEPA cover, the HEPA assembly, the outlet sponge
and the dust container in water without detergent and dry the
parts before use.
7) Fix the HEPA assembly on the container cover and make sure
the three salient cubes are locked in the grooves of the dust
container.
8) Rotate the HEPA assembly in the direction of the mark on the
container cover.
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 10 17/06/09 11:05

10
11
KVC3121 BL
9) Assemble the cover and the dust container according to the
mark outside.
10) Place the dust container assembly into the machine. During
this process, rst insert the container in the right position and
then press the dust container handle, there is a click if the
operation is successful.

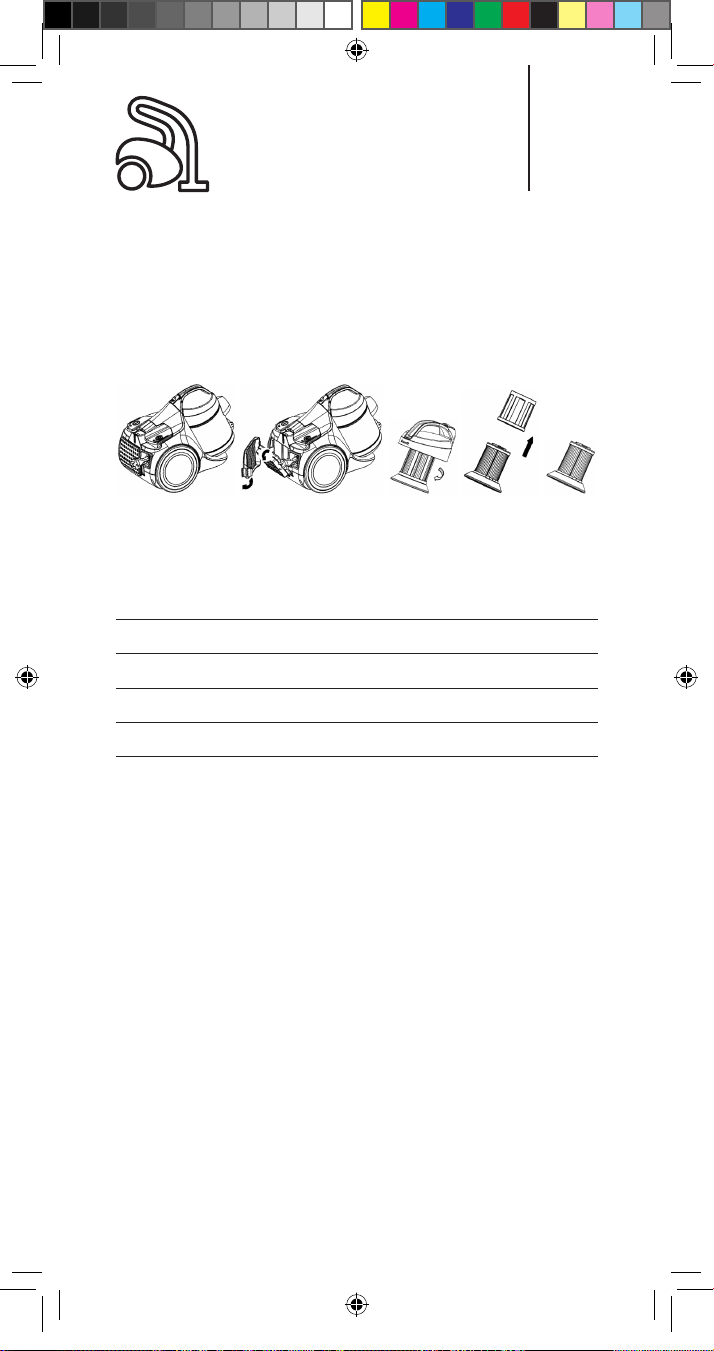

Fig. 15 Fig. 16 Fig. 17 Fig. 18 Fig. 19
3. TECHNICAL SPECIFICATIONS
Nominal Voltage and Frequency 220-240V~ 50-60Hz
Annual Energy Consumption 27 kWh/an
Nominal power 700 W
Sound Pressure 78 dB
EN
vacuum cleaner
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 11 17/06/09 11:05

12
13
4. POSTSALE SERVICE
KUNFT has designed this appliance in order to guarantee maximum
reliability. However, if a problem occurs do not attempt to open the
appliance - there is a risk of electrical shock. If you are not able to
solve the problem, please contact the Costumer Support Service
of any Worten, Modelo or Continente store in order to be assisted.
Worten Equipamentos para o Lar provides a 2-year warranty for
manufacturing defects from the date of purchase of the appliance.
WARNING: Any attempt to repair the appliance without contacting
the manufacturer or seller will void the warranty.
All users must be familiar with these instructions. Knowing what
could go wrong can help prevent problems from occurring.
5. ENVIRONMENTAL
PROTECTION
In order to protect the environment we strive to reduce
the volume of packaging used, limiting it to three easily
sorted materials: cardboard, paper and plastic. The
appliance is manufactured using recyclable materials
after disassembled by a specialized company. Please
comply with local regulations concerning the recycling of
all materials.
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 12 17/06/09 11:05

12
13
KVC3121 BL
ES
aspirador
Estimado(a) cliente,
Agradecemos su preferencia en la compra de este
producto.
Este aparato fue sometido a diversos tests que prueban
su calidad. Para que el uso del aparato sea más fácil,
enviamos en anexo sus instrucciones. Éstas deberán
asegurar una utilización rápida y segura.
Haga el favor de leer atentamente las instrucciones así
como las medidas de seguridad descritas en este manual.
Deseamos que nuestros clientes se sientan plenamente
satisfechos con el funcionamiento de su nuevo aparato.
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 13 17/06/09 11:05

14
15
ÍNDICE
1. INSTRUCCIONES DE SEGURIDAD ................... 15
1.1. Alimentación ................................................. 17
1.2. Cable de alimentación y otros cables ........... 17
1.3. Humedad y agua........................................... 17
1.4. Limpieza........................................................ 17
1.5. Precauciones generales ............................... 18
2. INSTRUCCIONES DE FUNCIONAMIENTO........ 20
2.1. Descripción del producto .............................. 20
2.2. Utilización del producto................................. 20
2.3. Mantenimiento .............................................. 22
3. ESPECIFICACIONES TÉCNICAS ....................... 23
4. SERVICIO POSVENTA ........................................ 24
5. PROTECCIÓN MEDIOAMBIENTAL..................... 24
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 14 17/06/09 11:05

14
15
KVC3121 BL
ÍNDICE
1. INSTRUCCIONES DE SEGURIDAD ................... 15
1.1. Alimentación ................................................. 17
1.2. Cable de alimentación y otros cables ........... 17
1.3. Humedad y agua........................................... 17
1.4. Limpieza........................................................ 17
1.5. Precauciones generales ............................... 18
2. INSTRUCCIONES DE FUNCIONAMIENTO........ 20
2.1. Descripción del producto .............................. 20
2.2. Utilización del producto................................. 20
2.3. Mantenimiento .............................................. 22
3. ESPECIFICACIONES TÉCNICAS ....................... 23
4. SERVICIO POSVENTA ........................................ 24
5. PROTECCIÓN MEDIOAMBIENTAL..................... 24
ES
aspirador
1.INSTRUCCIONESDESEGURIDAD
ATENCIÓN
Peligro de electrocución
No Abrir
Atención: para evitar el riesgo de
electrocución, no abra esta unidad. Su
interior no contiene elementos que puedan
ser reparados por el usuario. Solicite la
asistencia de personal cualicado.
Avisos Importantes
Antes de usar el aparato, lea atentamente
este manual de instrucciones y guárdelo en
un lugar seguro, pues puede tener que con-
sultarlo en el futuro.
Antes de encender el aparato, y a n de ga-
rantizar su utilización de forma correcta y
segura, no lo utilice si:
- Se ha caído al suelo;
- Nota alguna señal de daño;
- Se produce alguna anomalía durante
su funcionamiento.
Para evitar posibles peligros y el deterioro
del aparato debido a un uso incorrecto, se
recomienda que lea atentamente las ins-
trucciones.
Este aparato no deberá ser utilizado para
otros nes que no sean los previstos en el
manual y únicamente para uso doméstico.
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 15 17/06/09 11:05

16
17
Cualquier daño derivado del uso del apara-
to fuera de este ámbito de aplicación, cual-
quier uso incorrecto, así como cualquier
modicación manual del producto, no es-
tará cubierto y anulará automáticamente la
garantía.
Asistencia
En caso de avería, acuda a un servicio téc-
nico cualicado.
Este aparato podrá ser utilizado
por niños de ocho años o más y
por personas con discapacidad
física, sensorial o mental, o per-
sonas con falta de experiencia
o conocimientos, siempre que
cuenten con supervisión o se les
haya proporcionado instruccio-
nes para usar este aparato de
un modo seguro, y entiendan los
riesgos que conlleva. Los niños
no deben jugar con el aparato.
La limpieza y mantenimiento no
deben ser realizados por niños
sin supervisión.
Estas instrucciones también están disponi-
bles en www.suporteworten.pt
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 16 17/06/09 11:05

16
17
KVC3121 BL
ES
aspirador
1.1. Alimentación
Compruebe que la tensión de la red eléctri-
ca es compatible con la indicada en el apa-
rato. En caso de que no sea compatible,
consulte al Servicio de Atención al Cliente.
1.2. Cable de alimentación y otros
cables
No enrolle el cable de alimentación ni tire
de él para desenchufar el aparato. Asimis-
mo, manténgalo alejado de supercies ca-
lientes.
Nunca utilice este aparato si el cable o el
enchufe están dañados.
En su lugar, llévelo a un servicio técnico au-
torizado para que proceda a su sustitución.
1.3. Humedad y agua
No utilice el aparato en lugares húmedos.
No deje que el aparato se moje en ningu-
na circunstancia, pues puede ser peligroso.
Para evitar el peligro de incendio o descarga
eléctrica, no exponga el aparato al agua o la
humedad. Asimismo, no sumerja el aparato
(por ejemplo, para limpiarlo).
1.4. Limpieza
Antes de proceder a la limpieza del aparato,
apáguelo y desconecte el cable de la co-
rriente. Deje siempre que el aparato se en-
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 17 17/06/09 11:05

18
19
fríe antes de efectuar cualquier operación
de limpieza.
Para limpiar el exterior del producto, utilice
únicamente un paño suave y seco.
1.5. Precauciones generales
• Siga las instrucciones de este manual, que
le ayudarán a instalar y poner en funciona-
miento correctamente este producto y dis-
frutar de sus características avanzadas.
Guarde las instrucciones para referencia
futura.
• Lea todas las instrucciones antes de usar
el aparato.
• Las operaciones de reparación o manteni-
miento deben ser realizadas únicamente
por profesionales autorizados.
• Cualquier daño provocado por modica-
ciones manuales al producto no estará cu-
bierto por la garantía.
• Si usa el producto para otros nes que no
sean para los que ha sido originalmente
diseñado, o si no está correctamente co-
nectado, el producto podrá sufrir daños y
la garantía quedará anulada.
• Este aparato puede ser utilizado por niños
a partir de ocho años, personas con dis-
capacidad física, sensorial o mental o que
carezcan de la experiencia y los conoci-
mientos necesarios, si cuentan con super-
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 18 17/06/09 11:05

18
19
KVC3121 BL
ES
aspirador
visión o se les ha instruido sobre la utiliza-
ción del aparato de un modo seguro y en-
tienden los peligros que implica. Los niños
no deben jugar con el aparato. Los niños
no deben realizar la limpieza ni el manteni-
miento del aparato sin supervisión.
• Si el cable de alimentación está dañado,
debe ser sustituido por el fabricante, su
agente de servicio o personas igualmente
cualicadas para evitar riesgos.
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 19 17/06/09 11:05

20
21
2. INSTRUCCIONES DE
FUNCIONAMIENTO
2.1. Descripción del producto
10
12
6911
2
1 8 7 3 4
5
1. Cepillo para suelos 7. Rueda trasera
2. Tubo telescópico extensible 8. Goma de la rueda trasera
3. Cubeta de polvo 9. Botón de encendido
4. Conector de la manguera 10. Manguera
5. Cepillo compacto 11. Pedal recogecable
6. Botón de desenganche 12. Cámara de polvo y asa
2.2. Utilización del producto
INSTRUCCIONES DE USO
MONTAJE ANTES DEL USO
La Fig. 1 muestra la conexión de la manguera y el aspirador:
Conecte el conector de la manguera a la parte delantera del
aspirador; para ello, insértelo en el oricio de entrada y gire a la
derecha. Si desea desmontarlo, gire el conector de la manguera a la
izquierda y luego extráigalo.
La Fig. 2 muestra la conexión de la manguera y el tubo de extensión:
Sostenga el conector de la manguera e insértelo en el oricio más
grande del tubo.
La Fig. 3 muestra el ajuste del tubo de extensión:
Coloque el tubo en el oricio más grande del otro tubo.
La Fig. 4 muestra la conexión del tubo y el cepillo para suelos:
Aspirador-s-Saco-KVC3121BL-Kunft-Manual-3.indd 20 17/06/09 11:05
