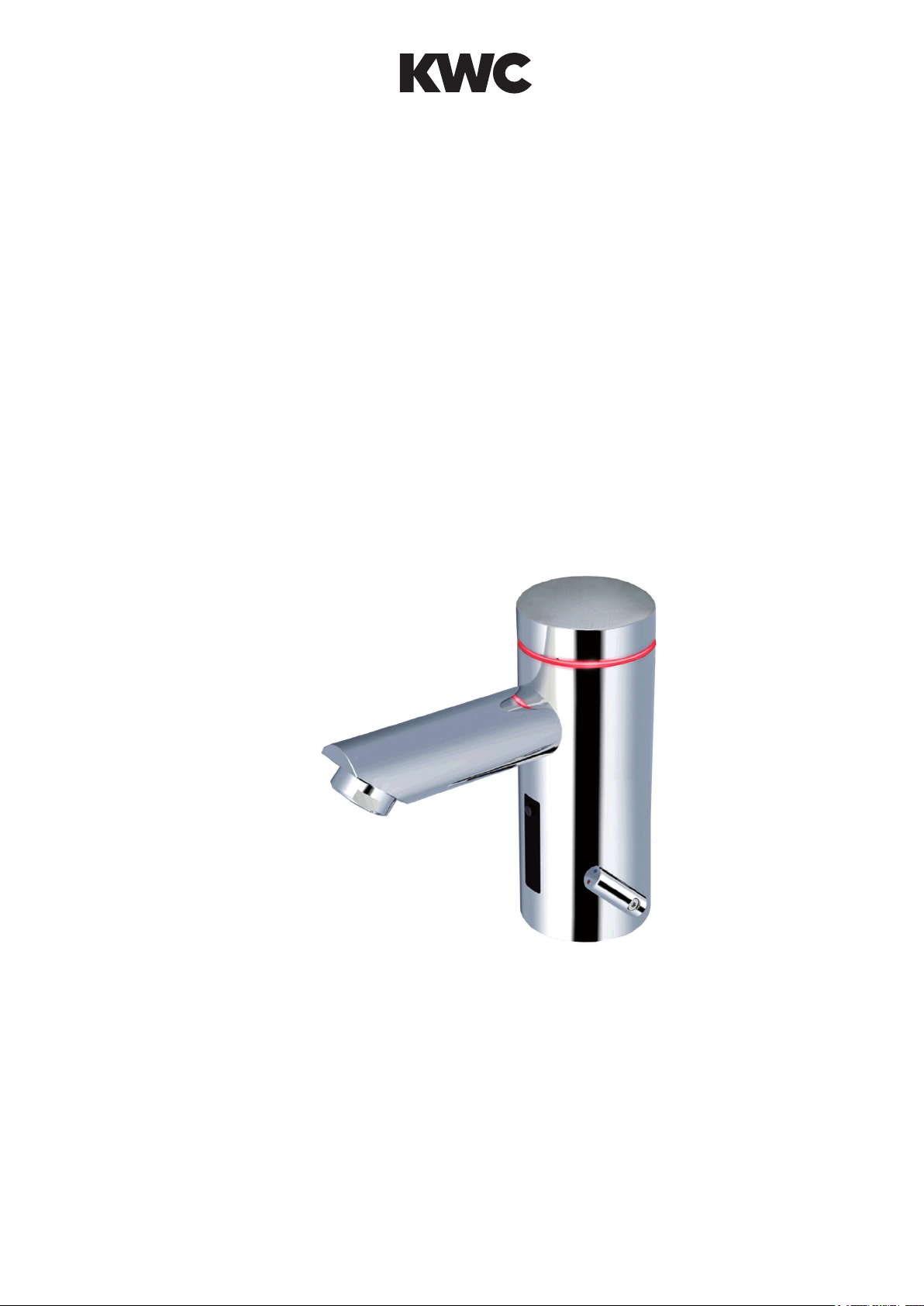

KWC L10 Instruction Manual

802212
(01/2013)
Waschtischarmatur
Washbasin faucet
Miscelatore per lavandino
Robinetterie électronique pour lavabos
Montage/Bedienungsanleitung
Installation/User manual
Istruzioni di montaggio/per l’uso
Notice d‘installation/d‘utilisation
74.039.KC11
L10
L20
L30
L10i
L10c

2 74.039.KC11
max.
600 mm
3-5 mm
L1 N
230 V ~
max.
600 mm
• Wassermenge einstellen!
• Adjust water quantity!
• Regolazione acqua!
• Régler la quantité d’eau!
• Spannungsversorgung herstellen
• Connect to the power supply
• Stabilire l‘alimentazione di tensione
• Etablir l‘alimentation électrique
• Spannungsversorgung herstellen
• Connect to the power supply
• Stabilire l‘alimentazione di tensione
• Etablir l‘alimentation électrique
L10
L10i L20

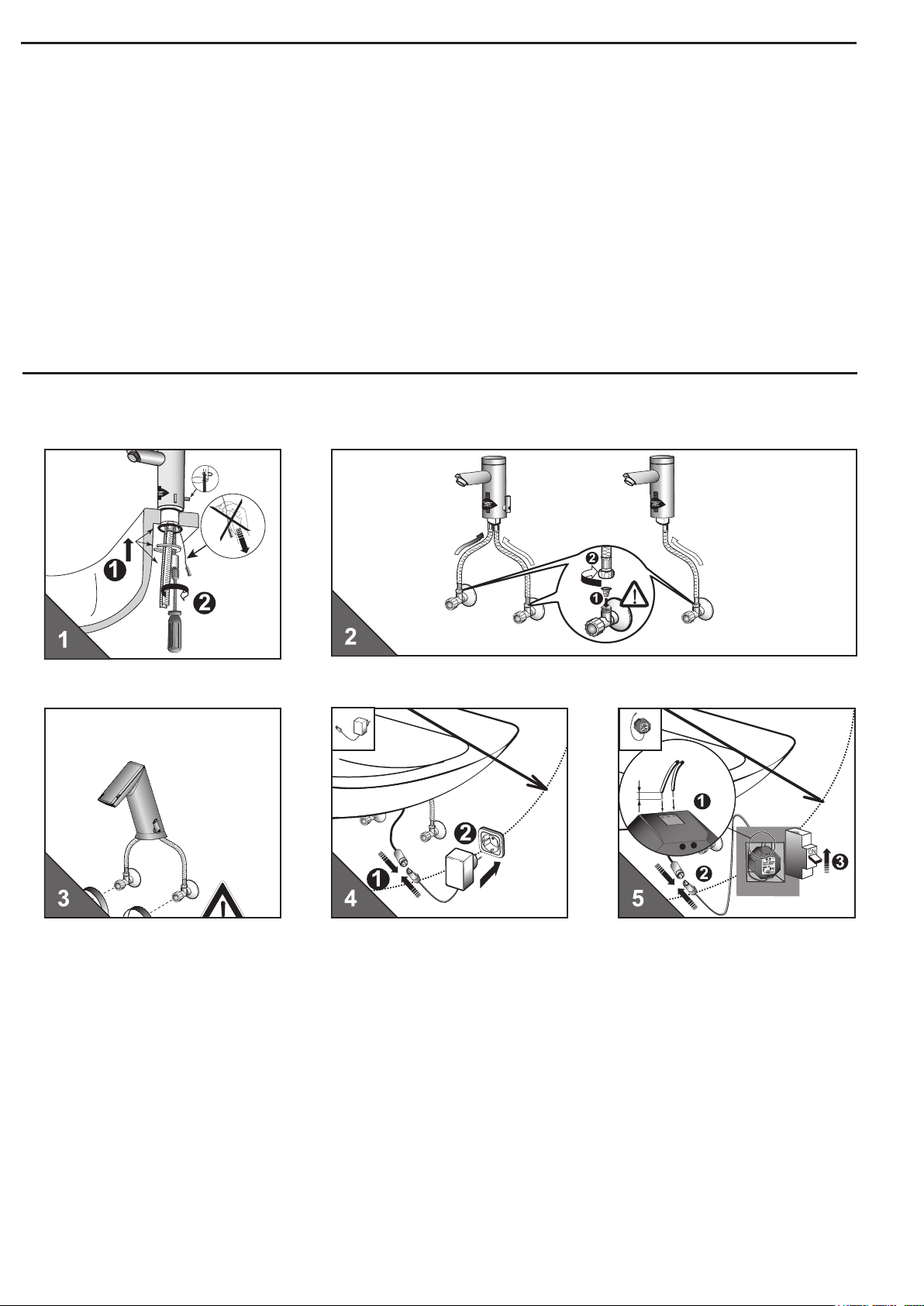

• Installation • Installation
• Installazione • Installation
• Richtlinien zur Installation • Installation guidelines
• Direttiva per I` Installazione • Directives d`installation
• Wasserleitungsdrücke von
Warmwasser und Kaltwasser
müssen gleich sein.
• Installation und Lagerung nur in
frostsicheren Räumen.
• The water pressure for both the
hot and
cold water pipes should be
equal.
• Install and store in frost-proof
rooms only.
• Si prega di osservare le norme
esistenti per l’installazione e
l’allacciamento all’impianto
idrico.
• Si consiglia l’ installazione con
pressioni dell’ acqua calde e
fredda equilibrate.
• Respecter les normes en
vigueur et les conditions de
raccordement au résau d’eau
local.
• L’eau chaude et l’eau froide doi-
vent avoir la même pression.
• Ab Datum des Erwerbes
(Kaufbeleg) gewähren wir
eine Garantie von 2 Jahren.
• We will guarantee the pro-
ducts for 2 years from the
date of acquisition.
• Garantiamo il prodotto per 2
anni dalla data di aquisito.
• Nous accordons une garantie
de 2 ans sur les produits
à partir de la date d’achat
(ticket de caisse).

74.039.KC11 3
sec.
10 sec.
COMFORT
• Wasser ”Ein”
• Water ow ”On”
• Flusso aperto
• Ecoulement ouvert
• Wasser ”Aus”
• Water ow ”Off”
• Flusso chiuso
• Ecoulement fermé
auto
OFF

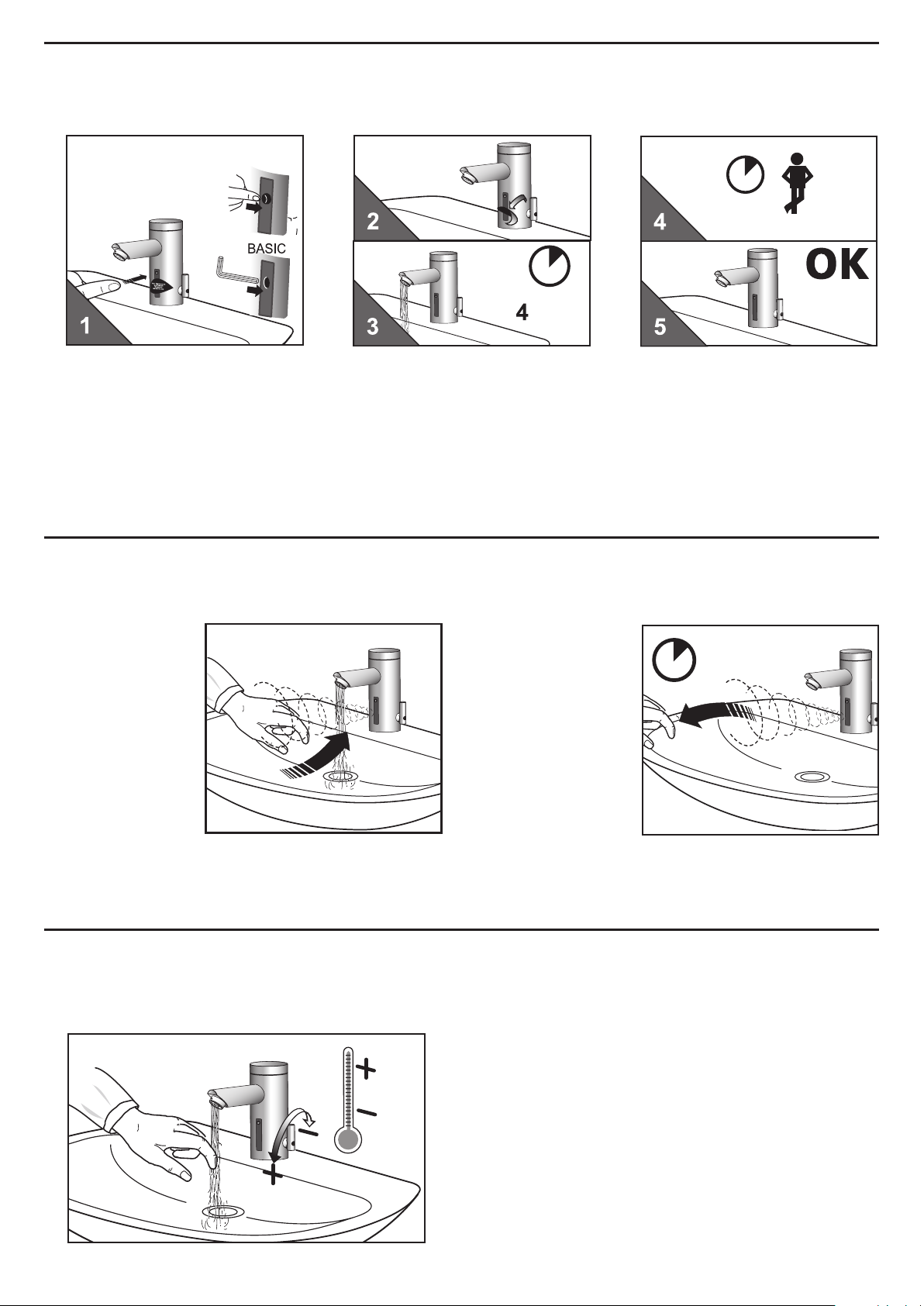

• Inbetriebnahme • Preparing for operation
• Messa in funzione • Mise en service
1x Taste drücken...Aufkleber entfernen...
Press the key once...remove sticker...
Premere il tasto 1x... Rimuovere adesivo...
Appuyez 1x sur la touche... Retirez
l’autocollant...
...Wasser ießt ca. 4 sec....
...water ows for approx. 4 sec....
...l’acqua scorre per ca. 4 sec...
...l’eau coule env. 4 sec....
...10 sec. warten - betriebsbereit
...wait 10 sec. - ready for use
...attendere 10 sec. - pronto per il servizio
...attendez 10 sec. - opérationnel
• Funktionen • Functions
• Funzioni • Fonctions

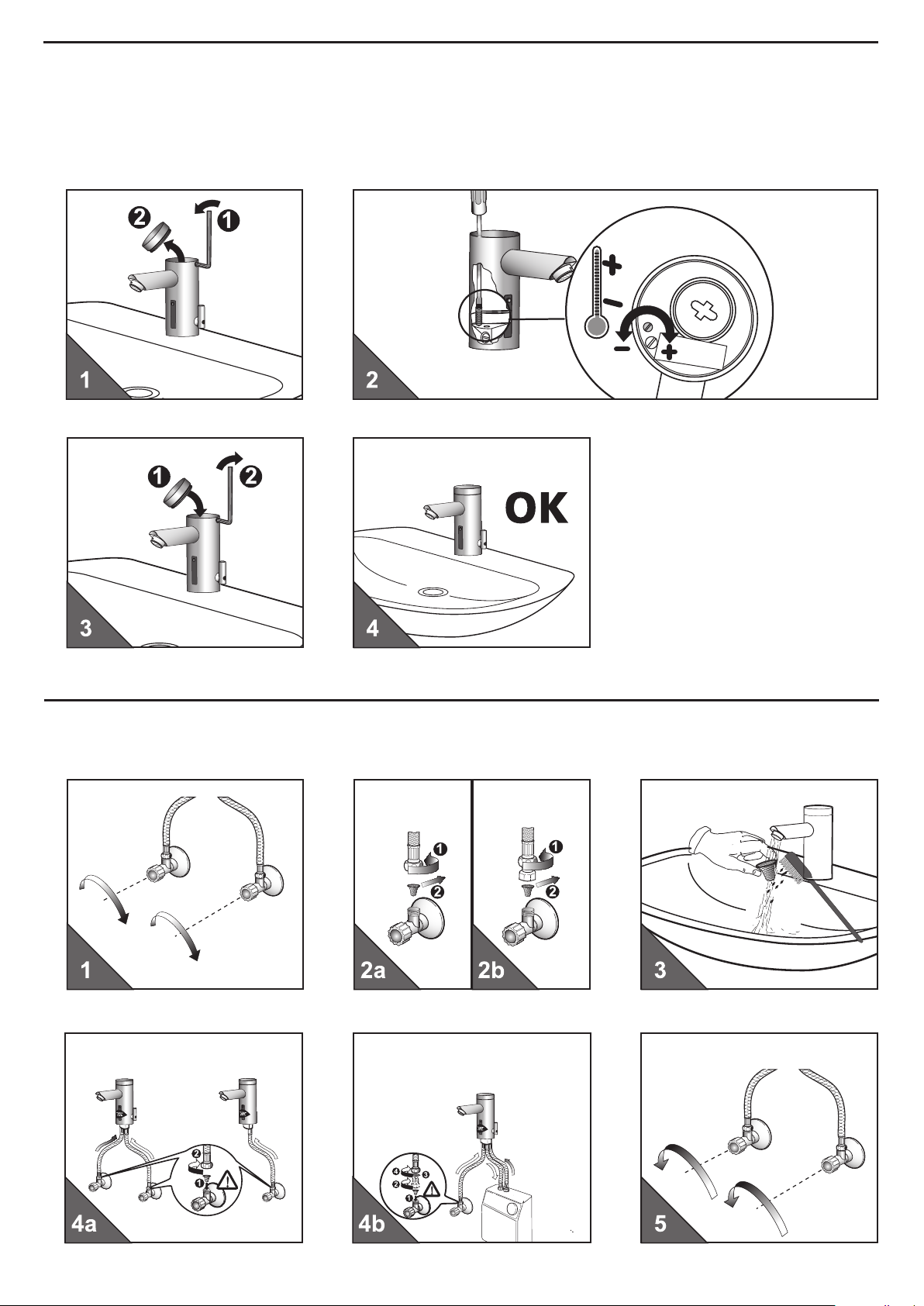

• Temperatureinstellung • Adjusting the temperature
• Impostazione della temperatura • Réglage de la température

4 74.039.KC11
Press
1x 6 sec.
1x
Press
1x 0,1 - 10 sec. 1x
Press
Press
1x 2 Sec.
auto
OFF
Press
Press
1x
2x
auto
OFF

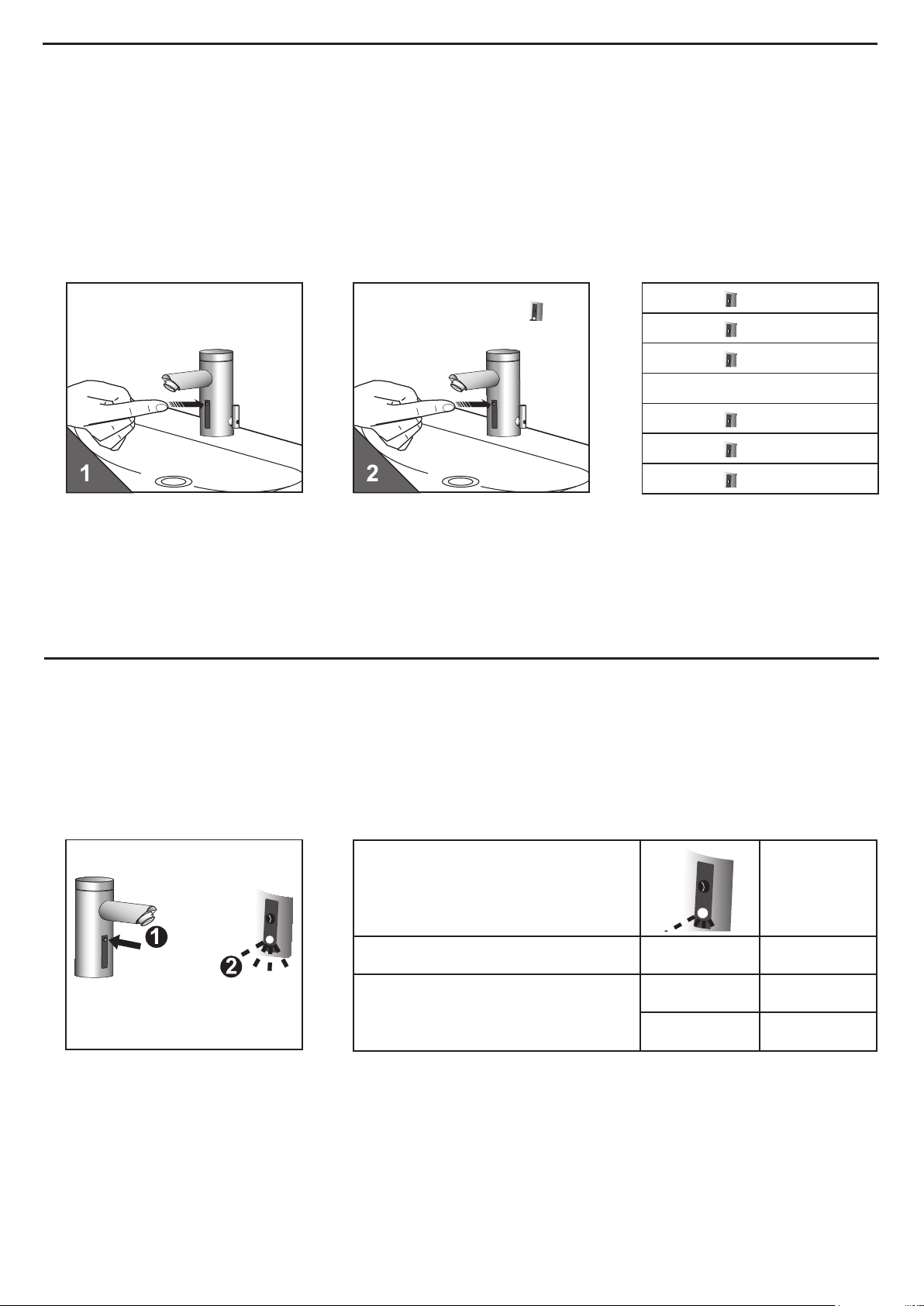

• Wassernachlaufzeit einstellen
• Changing Time of water ow
• Impostare il tempo di coda dell’acqua
• Réglage du post-écoulement de l’eau
...erneut drücken, Wasser „EIN“, 0 sec. - 10 sec. gedrückt halten, loslassen
...press again. Hold down water „ON“ for 0 sec. - 10 sec. Release.
...premere nuovamente, tenere premuto acqua „ON“ per 0 sec. - 10 sec., poi rilasciarlo
...appuyez à nouveau, „Ecoulement ouvert“, tenez la touche enfoncée 0 sec. - 10 sec., relâchez
• Taste 6 sec. drücken, loslassen...
• Press the key for approx. 6 sec. Release...
• Premere il tasto per ca. 6 sec., poi
rilasciarlo...
• Appuyez pendant env. 6 sec. sur la
touche, relâchez...

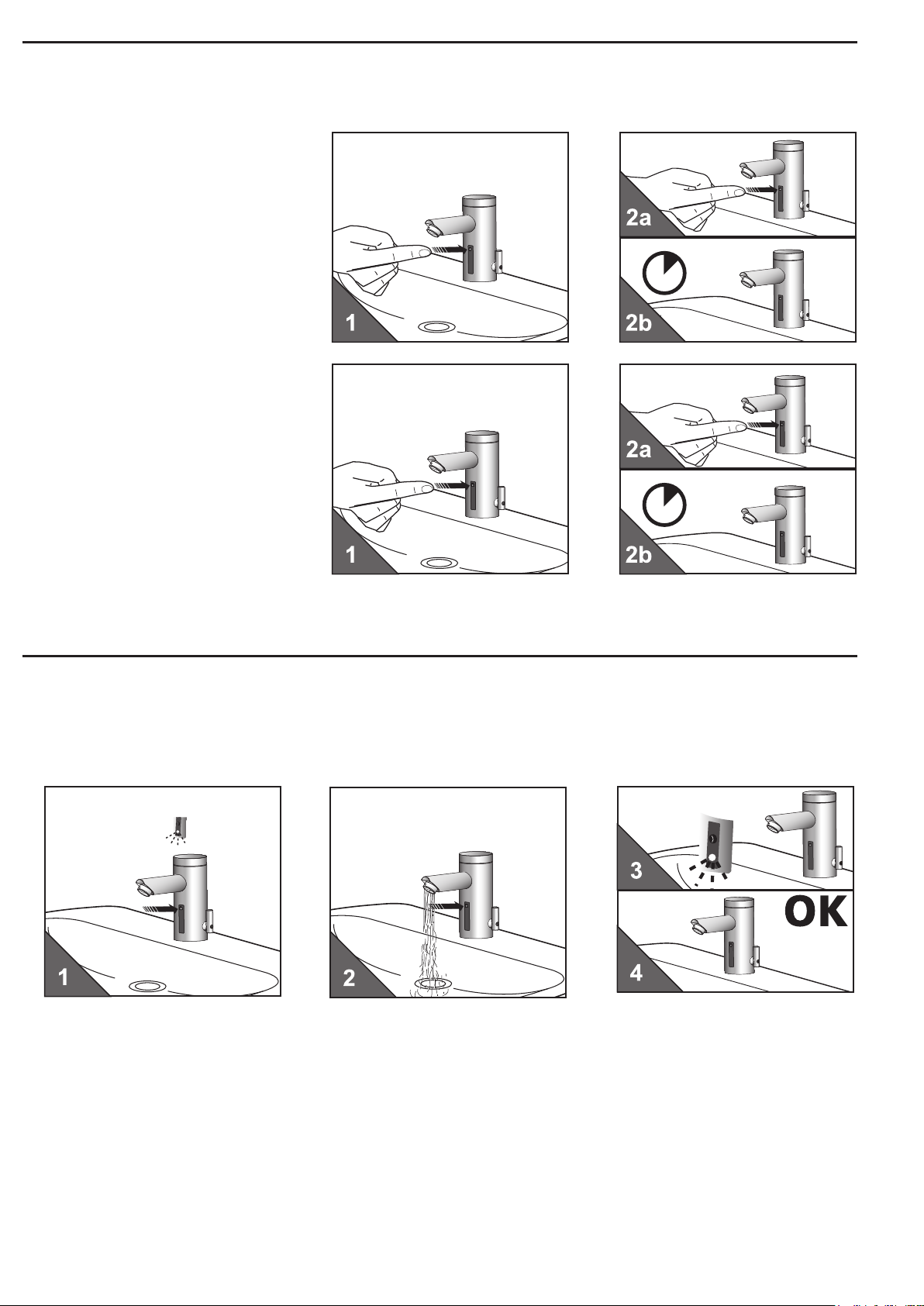

• iqua-Klick (Komfort-Taste) • iqua-Klick (Comfort-Key)
• iqua-Klick (Comfort-tasto) • iqua-Klick (Touche-Confort)
• Dauer Ein
• Continous On
• Continou On
• Ecoulement continu
• „Kurz Aus”
• „Intermittent Off”
• Possibilità di interruzione del funzionamento
• Interruption brève

74.039.KC11 5
Press Press
1x 2 sec. + ...
...erneut drücken und gedrückt halten ...
...press again and hold down...
...premere nuovamente e tenere premuto...
...appuyez à nouveau et tenez la touche
enfoncée ...
...nach gewünschter Laufzeit loslassen.
...release after the required ow duration.
...rilasciare dopo il tempo di scorrimento
desiderato.
...relâchez après la durée souhaitée.
• Taste 2 sec. drücken, loslassen...
• Press the key for 2 sec. Release...
• Premere il tasto per 2 sec., poi rilasciarlo...
• Appuyez pendant 2 sec. sur la touche,
relâchez...
...1x 5 sec. + ... ...1x = 0,5 min.
...2x = 1,0 min.
...3x = 1,5 min.
... ... ...
...38x = 19,0 min.
...39x = 19,5 min.
...40x = 20,0 min.
• 12/24 Stunden Hygienespülung • 12/24 hours automatic ush
• Scarico forzato ogni 12/24 ore • Rinçage forcé 12/24 heures
h
• deaktivieren • deactivate • disattivare • désactiver 1x -----
• aktivieren • activate • attivare • activer
2x 12 h
3x 24 h
• 1x 24 sec. Taste drücken bis...
• Press key 1x 24 sec. until...
• Premere il tasto brevemente 1x 24 sec.
nché...
• Appuyez pendant env. 1x 24 sec. sur la
touche jusqu’à ce que...
...LED 1 - 3x blinkt - Taste loslassen...
...LED ashes 1 - 3x - Release...
...il LED non lampeggia 1 - 3x - rilasciare...
...la LED clignote 1 - 3x - relâchez...
...betriebsbereit
...ready for use
...pronto per il servizio
...opérationnel
• Wasserlaufzeit: „Dauer-Ein“ und „12/24 Stunden Hygienespülung“
• Water ow duration: „Continous On“ and „12/24 hours automatic ush“
• Durata acqua: „Continuo On“ e „Scarico forzato ogni 12/24 ore“
• Période de l’eau: „Ecoulement Continu“ e „Rinçage forcé 12/24 heures“
1x 24 sec. +
• Wasserlaufzeit: „12/24 Stunden Hygienespülung“ entspricht „Dauer-Ein“
• Water ow duration: „12/24 hours automatic ush“ equates to „Continous On“
• Durata acqua: „Scarico forzato ogni 12/24 ore“ equivale a „Continuo On“
• Période de l’eau: „Rinçage forcé 12/24 heures“ équivaut à „Ecoulement Continu“
• Wasserlaufzeit: „12/24 Stunden Hygienespülung“ entspricht „Dauer-Ein“
• Water ow duration: „12/24 hours automatic ush“ equates to „Continous On“
• Durata acqua: „Scarico forzato ogni 12/24 ore“ equivale a „Continuo On“
• Période de l’eau: „Rinçage forcé 12/24 heures“ équivaut à „Ecoulement Continu“

6 74.039.KC11
• 2x kurz und 1x 5 sec. Taste drücken bis...
• Press key twice, press again and hold
down for app. 5 sec. until...
• Premere il tasto brevemente 2x e 1x per
5 sec. nché...
• Appuyez 2x brièvement et 1x pendant
5 sec. sur la touche jusqu’à ceque...
...LED 4x blinkt - Taste loslassen...
...LED ashes 4 times. Release...
...il LED lampeggia 4x - rilasciare...
...la LED clignote 4x - relâchez...
...15 sec. warten...
...wait 15 sec.
...aspettare 15 sec.
...attendre 15 sec.
...Wasser ießt ca. 4 sec....
...Water ows for approx. 4 sec....
...L’acqua scorre per ca. 4 sec...
...L’eau coule env. 4 sec....
...10 sec. warten...
...wait 10 sec....
...attendere 10 sec....
...attendez 10 sec....
...betriebsbereit
...ready for use
...pronto per il servizio
...opérationnel
COMFORT
2x +
1x 5 sec.
4x
15 sec.
sec.
10 sec.

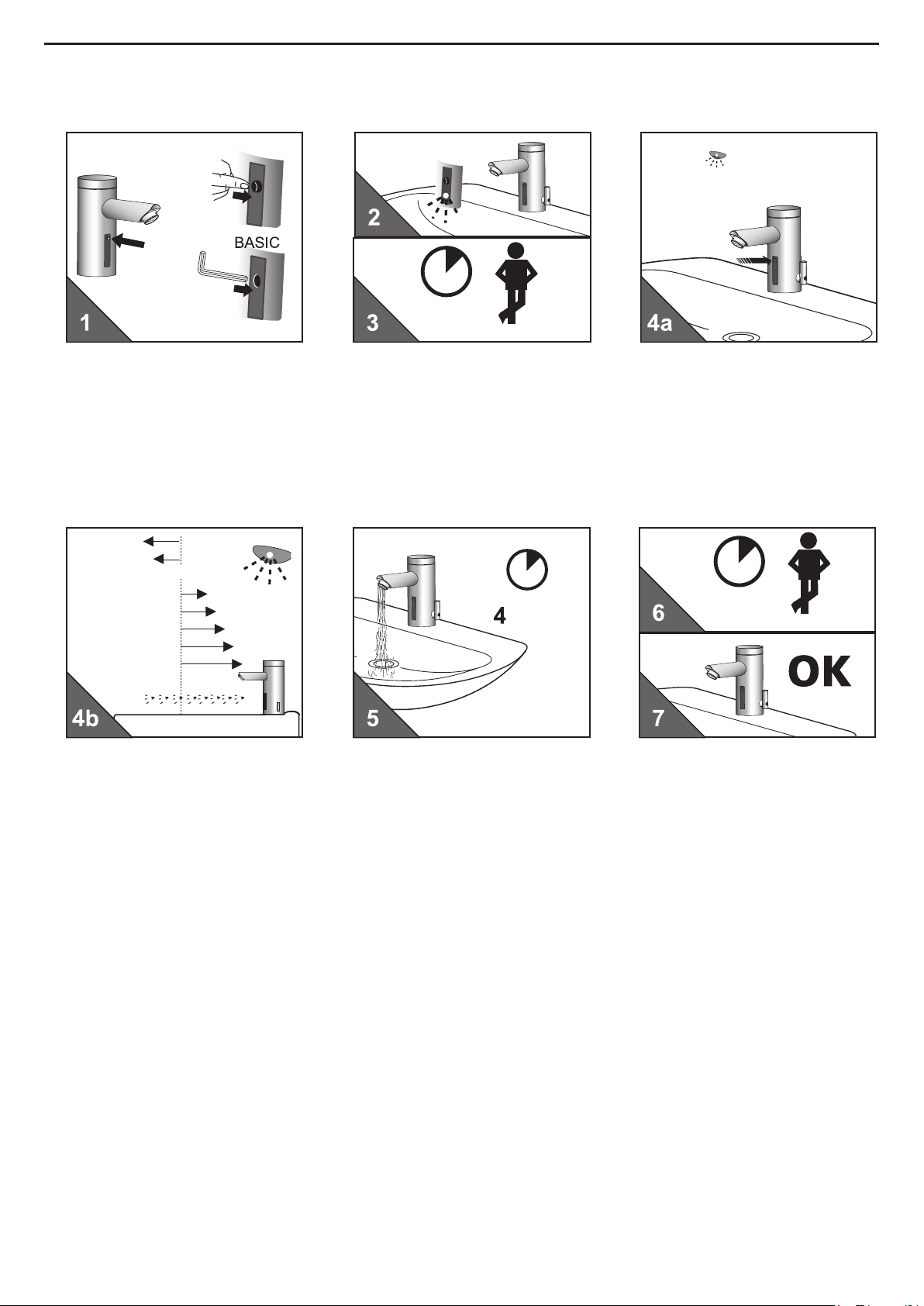

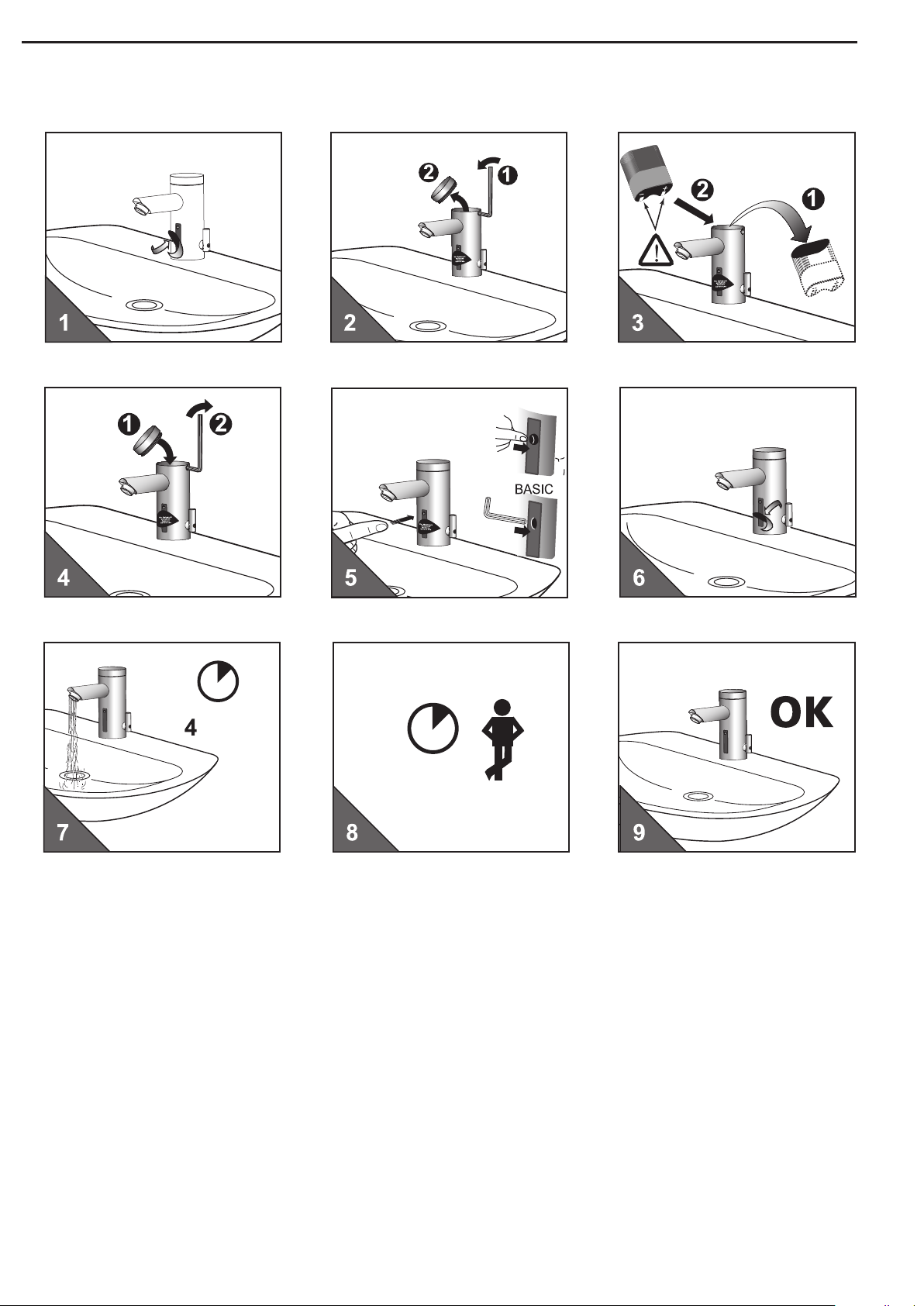

• Automatische Sensoreinmessung • Automatic sensor adjustment
• Misurazione automatic • Réglage automatique de la cellule

74.039.KC11 7
COMFORT
5 sec.
sec.
4x
3x
1x
2x
5x
6x = default
7x
8x
Press
1x ( 1x, 2x,...,8x)
LED blinkt: 1x = min....8x = max., loslassen
LED ashes: 1x = min.... 8x = max., release
LED lampeggia: 1x = min....8x = max.,
rilasciare
LED clignote: 1x = min.... 8x = max.
relâchez
4x
...Wasser ießt ca. 4 sec....
...water ows for approx. 4 sec....
...l’acqua scorre per ca. 4 sec....
...l’eau coule env. 4 sec....
...10 sec. warten - betriebsbereit
...wait 10 sec.; ready for use
...attendere 10 sec. - pronto per il servizio
...attendez 10 sec. - opérationnel
10 sec.
...Taste drücken bis LED blinkt...
...hold down the key until the LED ashes...
...premere il tasto nché il LED lampeg-
gia...
...appuyez sur la touche jusqu’à ce que la
DEL clignote...
...LED 4x blinkt - Taste gedrückt halten...
...LED ashes 4 times - hold pressed...
...il LED lampeggia 4x - e tenere
premuto...
...la LED clignote 4x - et tenez la touche
enfoncée...
2x +
1x 5 sec.
• 2x kurz und 1x 5 sec. Taste drücken bis...
• Press key twice, press again and hold
down for app. 5 sec. until...
• Premere il tasto brevemente 2x e 1x
per 5 sec. nché...
• Appuyez 2x brièvement et 1x pendant
5 sec. sur la touche jusqu’à ce que...
• Einstellung der Sensorreichweite • Setting the sensor range
• Impostazione della portata del sensore • Réglage de la portée du détecteur

8 74.039.KC11
• blau
• blue
• azul
• bleu
• weiss oder violett
• white or purple
• bianco o viola
• blanc ou violet
• rot
• red
• rosso
• rouge
• Funktionen • Functions • Funzioni • Fonctions
L10i • L10c
L10i • L10c

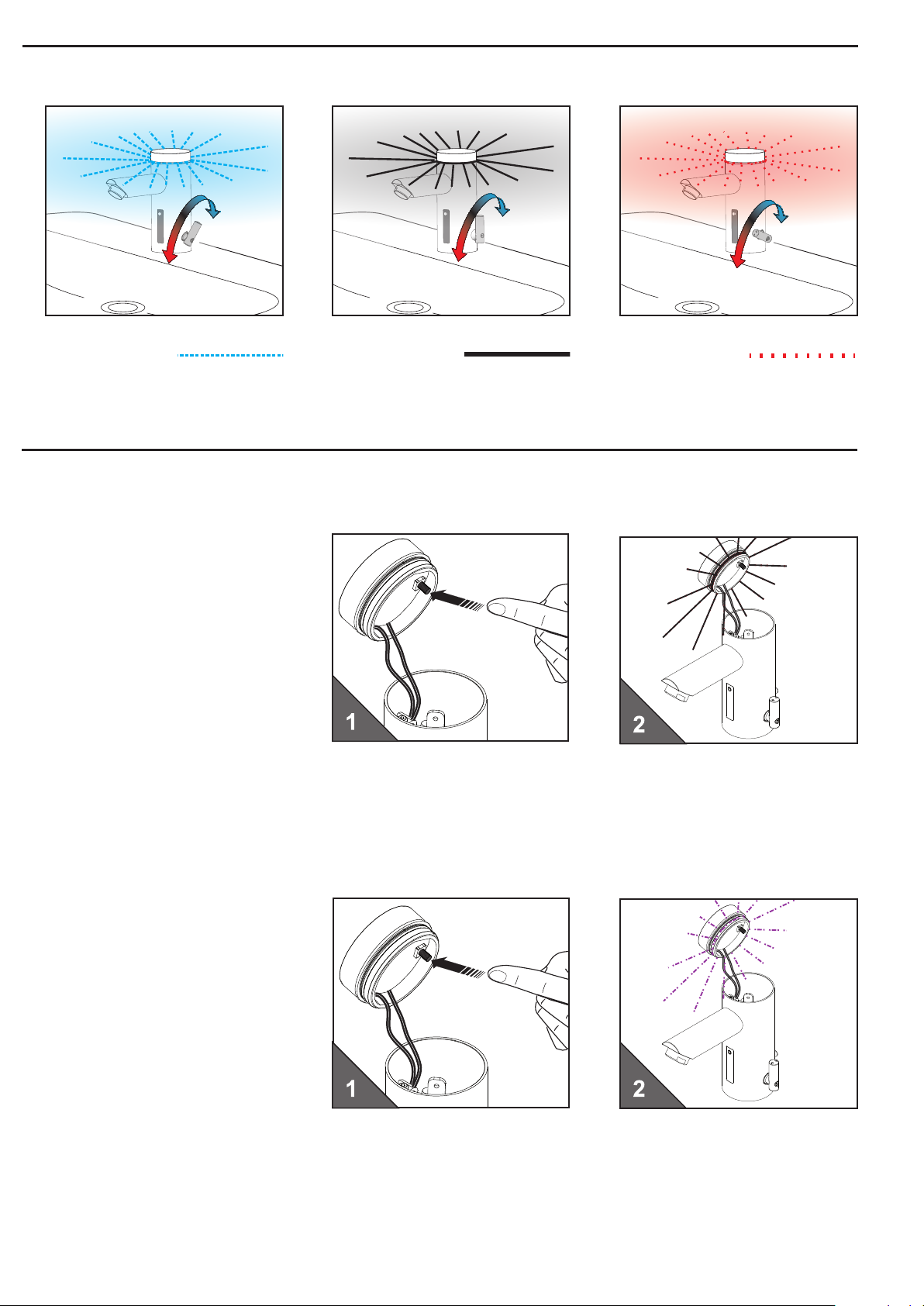

• Farbvariante einstellen • Setting the colors
• Il colore impostato • Réglage couleur
Press
4x
Press
5x
rot - weiss - blau
red - white - blue
rosso - bianco - blu
rouge - blanc - bleu
rot - violett - blau
red - purple - blue
rosso - viola - blu
rouge - violet - bleu
• 4x Taste kurz drücken ...
• Press button 4x and release .....
• Premere 4x il tasto ...
• Appuyer 4x sur la touche ..
... Lichtring blinkt weiss.
... illuminant ashes white.
... L‘anello luminoso lampeggia in bianco.
... L’anneau lumineux clignote en blanc.
• 5x Taste kurz drücken ...
• Press button 5x and release .....
• Premere 5x il tasto ...
• Appuyer 5x sur la touche ...
... Lichtring blinkt violett.
... illuminant ashes purple.
... L‘anello luminoso lampeggia in ametista.
... L’anneau lumineux clignote en violette.

74.039.KC11 9
L10i • L10c
Press
• Kalibrierung der Farbpositionen (rot - weiss/violett - blau)
• Calibrating the illuminating color positions colors (red - white/purple - blue)
• Calibrazione dei colori luminosi (rosso – bianco – blu) per la regolazione della temperatura
• Calibrage des couleurs (rouge – blanc – bleu) pour le réglage de la température
Press
Press Press
1x
1x
2x
1x
• Armaturendeckel entfernen ...
• Remove top cover ...
• Rimuovere il coperchio del miscelatore...
• Enlevez le couvercle...
... 2x Taste kurz drücken ...
... Press button twice and release .....
... Premere 2x il tasto ...
... Appuyer 4x sur la touche ..
... Lichtring blinkt rot ...
... illuminant ashes red ...
... L‘anello luminoso lampeggia in rosso ...
... L’anneau lumineux clignote en rouge ...
... Position für „rot“ am Temperaturverstell-
hebel einstellen und 1x Taste drücken ...
... adjust mixing lever for position „red“ and
press button once ...
... Selezionare la posizione „rosso“ sulla
leva del regolatore di temperatura e pre-
mere 1x il tasto ...
... Mettez le levier de réglage de la tempé-
rature sur « rouge » et appuyez 1x sur la
touche ...
... Lichtring blinkt weiss ...
... illuminant ashes white ...
... L‘anello luminoso è acceso e di colore
bianco ...
... L’anneau lumineux s’allume en blanc ...
... Position für „weiss“ am Temperaturverstell-
hebel einstellen und 1x Taste drücken ...
... adjust mixing lever for position „white“ and
press button once ...
... Selezionare la posizione „bianco“ sulla leva
del regolatore di temperatura e premere 1x il
tasto ...
... Mettez le levier de réglage de la tempéra-
ture sur « blanc » et appuyez 1x sur la touche
...
... Lichtring blinkt blau ...
... illuminant ashes blue ...
... L‘anello luminoso è acceso e di colore
blu...
... L’anneau lumineux s’allume en bleu...
.. Position für „blau“ am Temperaturverstell-
hebel einstellen und 1x Taste drücken ...
... adjust mixing lever for position „blue“ and
press button once ...
... Selezionare la posizione „blu“ sulla leva
del regolatore di temperatura e premere 1x
il tasto ...
... Mettez le levier de réglage de la tempéra-
ture sur « bleu » et appuyez 1x sur la touche
...
.... Armaturendeckel montieren.
... x top cover.
... Montare il coperchio del miscelatore.
... Montez le couvercle.

10 74.039.KC11
L10i • L10c
• Intensität der weissen Ambientebeleuchtung (Nachtlicht) einstellen
• Adjusting of white ambience illumination (night-light) intensity
• Regolare l‘intensità della luce bianca di ambiente (luce notturna)
• Réglez l’intensité de la lumière blanche d‘ambiance (éclairage nocturne)
Press
Press
1x
0% - 100%
• Armaturendeckel entfernen ...
• Remove top cover ...
• Rimuovere il coperchio del miscelatore ...
• Enlevez le couvercle ...
... Taste 1x 5 sec. drücken bis ...
... Press button for app. 5 sec. until...
... Premere il tasto 1x per 5 sec. nché...
... appuyez 1x pendant 5 sec. sur la touche
jusqu‘à ce que..
... Lichtring violett leuchtet-Taste loslassen ...
... illuminant glows purple-release ...
... L‘anello luminoso lampeggia in ametista...
... L’anneau lumineux clignote en violette...
... Lichtintensität über die Temperaturver-
stellung anpassen....
... adjust the illumination by turning the
mixing lever ...
... Modicare l‘intensità della luce mediante
il regolatore di temperatura ...
... Ajustez l’intensité lumineuse à l’aide du
régulateur de température ...
.... 1x Taste drücken ...
...Press button once ...
...Premere il tasto 1x ...
...appuyez 1x sur la touche ...
... Armaturendeckel montieren.
... x top cover.
... Montare il coperchio del miscelatore.
... Montez le couvercle.
1x 5 sec.
• Temperatur Fixeinstellung • Fixed temperature setting
• Temperatura impostazione ssa • Réglage xe de la température

74.039.KC11 11
• Schmutzsieb-Reinigung • Cleaning the lters
• Pulire il ltro • Nettoyage du tamis
• Heisswassersperre einstellen
• Adjusting the hot water limtation
• Impostare il blocco dell’acqua calda
• Réglage du robinet d’eau chaude
L30
L10 / L20 L30
L10 / L20
L10
L10i L20
L30

12 74.039.KC11
• Batteriewechsel • Changing the battery
• Cambio batteria • Remplacer la pile
COMFORT
1x
sec.
10 sec.

74.039.KC11 13

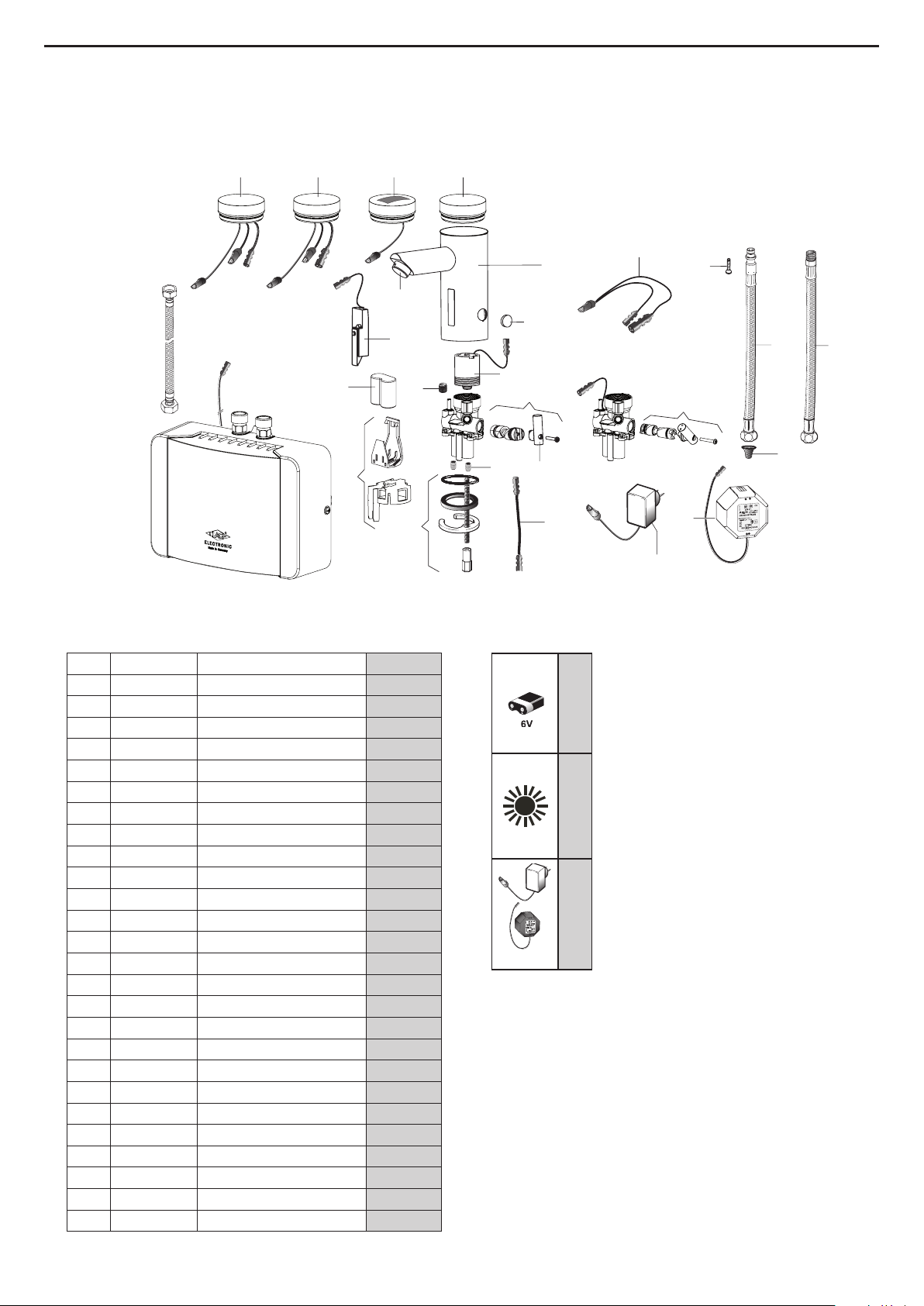

• Systemübersicht • System overview
• Vista generale del sistema • Résumé du système
27
A10
36
10
38
47
40a
40b
40c
43
B10K
D10/D30/D50
42
A2
1
22
28
46
B3
33a3b
3c
39
B10C
C1 -C6
B
S
N
3 Z.536.792 L10, L20, L30 B,N
3a Z.536.791 L10, L20, L30 S
3c Z.536.803 L10c N
10 Z.501.993 L10, L10i B,S,N
22 Z.633.377 L10, L30 B,S,N
27 Z.534.309 L10, L20, L30 B
28 Z.534.308 L10, L20, L30 B
38 Z.534.285 L10, L10i, L20, L30 N
39 Z.536.804 L10c N
42 Z.633.376 L10, L10i, L10c, L20, L30 B,S,N
43 Z.636.766 L10, L10i, L10c, L20 B,S,N
46 Z.534.291 L10, L10i, L10c, L20, L30 N
47 Z.534.292 L10, L10i, L10c, L20, L30 N
40c Z.536.784 L10, L10i, L10c, L20 B,S,N
A10 Z.534.286 L10, L10i, L10c, L20, L30 B,S,N
B10c Z.536.802 L10c N
B10K Z.536.793 L10 B,S,N
B3 Z.534.318 L10, L10i, L10c, L30 B,S,N
C1 Z.534.314 L10, L20, L30 B
C2 Z.534.316 L10, L20, L30 B
C3 Z.534.315 L10, L10i, L10c, L20, L30 N
C4 Z.534.317 L10, L10i, L10c, L20, L30 N
C5 Z.536.800 L10, L20, L30 S
C6 Z.536.801 L10, L20, L30 S
D10 Z.505.344 L10, L10i, L20
D50 Z.636.777 L10c N
D50 Z.636.778 L10c N

14 74.039.KC11

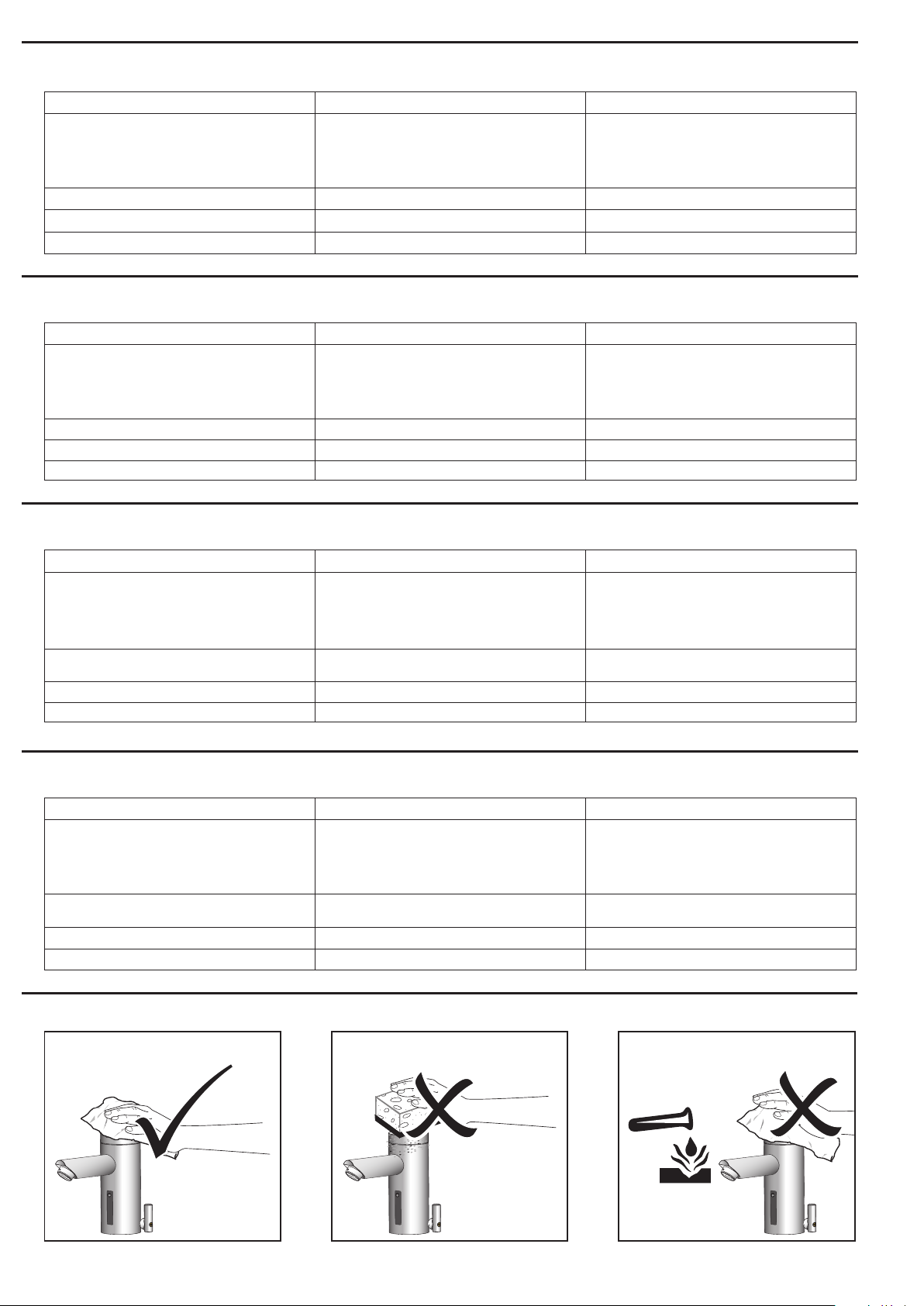

• Pege • Maintenance • Cura • Entretien holdelse
• Störungsbehebung
• Trouble shooting
• Difetti di funzionamento
• Elimination des perturbations
Störung / Fehler Mögliche Ursache Behebung
Armatur spült nicht • „Kurz-Aus“ ist aktiviert
• Absperrventil geschlossen bzw. Schmutzsieb
verstopft
• Batterie leer
• Stromausfall / Netzteil defekt
• „Kurz-Aus“ beenden
• Absperrventil öffnen bzw. Schmutzsieb
reinigen
• Batterie austauschen
• Stromversorgung prüfen
Armatur spült selbstständig (ohne Benutzung) • Re exion an Gegenständen • Automatische Einmessung
Wasser  iesst permanent • Ventil defekt • Kundendienst kontaktieren
Rote LED blinkt • Batterie leer • Batterie austauschen
Function Cause Solution
Valve does not ush • „Intermittent off“ is activated
• Stop valve closed or
lter clogged
• Battery at
• Power failure
• End „intermittent off“
• Open stop valve or
clean lter
• Change battery
• Check power supply
Valve ushes uncontrolled (without use) • Reection • Automatic sensor adjustment
Water ows permanently • Valve defect • Call Customer Service
Red LED ashes • Battery at • Change battery
Difetto / errore Possibili cause Soluzioni
L‘orinatoio non sciacqua • „Arresto temporaneo“ attivato
• Valvola d’intercettazione chiusa o
ltro intasato
• Batteria esaurita
• Breve interruzione di corrente
• „Arresto temporaneo“ terminato
• Aprire la valvola d‘intercettazione o pulire
il ltro
• Cambiare la batteria
• Vericare l‘alimentazione elettrica
L‘orinatoio si attiva autonomamente
(senza essere stato usato)
• Riesso • Misurazione automatica
L‘acqua scorre continuamente • Valvola difettosa • Servizio Assistenza
LED rosso lampeggia • Batteria esaurita • Cambiare la batteria
Perturbation / Erreur Cause possible Solution
Aucun déclenchement • «Arrêt bref» activé
• Soupape d’arrêt fermée ou
tamis bouché
• Pile usée
• Panne de courant
• Terminer «Arrêt bref»
• Ouvrir la soupape d‘arrêt ou
nettoyer le tamis
• Remplacer la pile
• Contrôler l’alimentation en courant
L‘eau coule d‘elle-même (sans que l’urinoir soit
utilisé)
• Reet • Réglage automatique de la cellule
L‘eau coule en permanence • Soupape défectueuse • Contacter le service après-vente
la cellule LED clignote • Pile utilisé • Remplacer la pile

Waschtischarmatur Washbasin faucet Miscelatore per lavandino Robinetterie électronique
pour lavabos
Batteriebetrieb battery operation Funzionamento a batterie Fonctionnement sur batterie 6 VDC
Netzbetrieb mains supply Funzionamento con
alimentazione di rete
Fonctionnement sur secteur 230 VAC / 6
VDC
Wasserdruck water pressure Pressione dell‘acqua Pression de l‘eau 0,3 - 10 bar
Durchussmenge Flow volume Portata Débit 2 - 8 l/min
(3 bar)
Wassertemperatur water temperature Temperatura dell‘acqua Température de l‘eau max. 80 °C
Wassernachlaufzeit follow up time Tempo di coda dell‘acqua Post-écoulement de l‘eau 0 - 5 sec.
Wasserlaufzeit:
Dauer - Ein und
12/24h Hygienespülung
Time of water ow:
Continous ”On” and
12/24h automatic ush
Tempo di apertura:
Possibilità di portata permanente
e risciacquo igienico per 12/24 h
Ecoulement continu:
Durée d‘écoulement de l‘eau et
rinçage hygiénique de 12/24 h
0,5 - 20 min.
Leistungsaufnahme Standby
L10 / L20 / L30
Standby Power
L10 / L20 / L30
Potenza assorbita in standby
L10 / L20 / L30
Puissance absorbée en veille
L10 / L20 / L30 < 0,3 W
Leistungsaufnahme Standby
ohne Ambientebeleuchtung
L10i / L10c
Standby Power without
ambience illumination
L10i / L10c
Potenza assorbita in standby
senza luce notturna L10i / L10c
Puissance absorbée en veille
sans éclairage nocturne
L10i / L10c
0,5 W
Leistungsaufnahme Standby
mit Ambientebeleuchtung
L10i / L10c
Standby Power with
ambience illumination
L10i / L10c
Potenza assorbita in standby
con luce notturna L10i / L10c
Puissance absorbée en veille
avec éclairage nocturne
L10i / L10c
0,5 - 0,9 W
Leistungsaufnahme LED
Lichtring in Betrieb L10i /
L10c
Power LED Light-Ring
L10i / L10c
Potenza assorbita dall‘anello
luminoso a LED acceso
Puissance absorbée LED
anneau lumineux en service 1 W
Minimale Lebensdauer LED
Lichtring in Std.
Minimal Lifetime LED
Light-Ring in hours
Durata di vita minima dell‘anello
luminoso a LED (ore)
Durée de vie minimale LED
anneau lumineux en heures 100‘000
• Technische Daten • Technical Data • Dati tecnici • Données techniques

Abbildungen, Beschreibungen und technische Daten unverbindlich
Printed in Switzerland
KWC VG
KWC Deutschland GmbH
Junghansring 70
DE-72108 Rottenburg
[phone]
0
[phone]
KWC VG
KWC AMERICA
1770 Corporate Drive #580
Norcross, GA 30093 USA
[phone]
[phone]
KWC VG
KWC Italia S.r.l.
Via Vecchia Ferriera 59/B
IT-36100 Vicenza
[phone]
[phone]
Fr
anke KS
Fr
anke GmbH
Mumpf
erfährstrasse 70
DE-79713 Bad Säckingen
[phone]
0
[phone]
Fr
anke WS
Fr
anke GmbH
Ober
er Achdamm 52
AT
-6971 Hard
[phone]
[phone]
Franke WS
Franke Washroom Systems
Ring-Oost 10
BE-9400 Ninove
[phone]
[phone]
Franke KS
Franke NV
Ring 10
BE-9400 Ninove
[phone]
[phone]
Franke KS
Franke Nederland B.V.
Lagedijk 13
NL-5705 Bx Helmond
[phone]
[phone]
Franke KS
Franke France S.A.S.
Avenue Aristide Briand BP 13
FR-60230 Chambly
[phone]
[phone]
Franke WS/KS
Franke L.L.C.
RAK Industrial Zone, P.O. Box 14511
AE-Ras Al Khaimah, UAE
[phone]
[phone]
Franke KS
Franke UK Limited
West Park, MIOC, Styal Road
GB-Manchester M22 5WB
[phone]
[phone]
