Lavorwash Clean Track NANOscrub Evo 50 cbt User manual

Technical data plate
Clean Track
NANOscrub
Evo 50 cbt
LAVASCIUGAPAVIMENTI
FLOOR SCRUBBERS
AUTOLAVEUSES
SCHEURSAUGMASCHINEN
FREGADORAS
ПОЛОМОЕЧНЫЕ МАШИНЫ
PT
L AVADORAS FREGADORAS DE PAVIMENTOS
SCHROBAUTOMAAT
INSTRUKCJA OBSŁUGI (Automat myjący)
GULVSKUREMASKIN MED TØRKEFUNKSJON
GULVVASKEMASKINEN
MAŞINA DE CURĂŢAT PARDOSELI
PODLAHOVÉ ŠROUBKY
ISLAK&KURU YER TEMİZLEME OTOMATI
ПОДОПОЧИСТВАЩА МАШИНА
ΚΑΘΑΡΙΣΤΗΡΑΣ ΔΑΠΕΔΩΝ
ATTENZIONE: leggere le
istruzioni prima dell’utilizzo.
WARNING: read the
instructions carefully before
use.
ATTENTION: lire
attentivement les istructions
avant l’usage.
ACHTUNG: die
anweisungen bitte vor
gebrauch sorgfältig lesen.
ADVERTENCIA: leer
atentamente las advertencias
antes el uso de aparado.
AR
RU
ВНИМАНИЕ: ПЕРЕД
ИСПОЛЬЗОВАНИЕМ
ПРОЧИТАЙТЕ ИНСТРУКЦИЮ
ПО ЭКСПЛУАТАЦИИ.
PT
ATENÇÃO: ler
atentamente as
instruções antes da
utilização
LET OP: vóór gebruik
de gebruiksaanwijzing
aandachtig lezen.
UWAGA: przed
użyciem przeczytać
instrukcje.
ADVARSEL: les
bruksanvisningen før
bruk.
PAS PÅ! læs
instruktionsbogen før
maskinen tages i brug.
ATENŢIE: citiţi
instrucţiunile înainte de
folosire.
POZOR: před použitím
si přečtěte návod k
obsluze.
TR
UYARI: Kullanimdan önce
talimatlari dikkatli biçimde
okuyun.
ВНИМАНИЕ: прочетете
указанията преди
употреба.
ΠΡΟΣΟΧΗ: lπριν από
τη χρήση διαβάστε τις
οδηγίες.

ITALIANO PAGINA 10
ENGLISH PAGE 27
FRANÇAIS PAGE 43
DEUTSCH SEITE 60
ESPAÑOL PAGINA 77
РУССКИЙ СТРАНИЦА 94
130-137
NEDERLANDS PAGE 138
PORTUGUÊS PÁGINA 113
2
РOLSKY STR. 154
NORWEGIAN SIDE 168
DANSK SIDE 183
CZECH STR. 215
ROMANIAN PAG. 199
TÜRK SAYFA 231
245БЪЛГАРСКИ СТР.
263ΕΛΛΗΝΙΚΑ ΣΕΛΙΔΑ

3
2
13
A
B
6
1
34
5
2
E - (AC 230V)

4
C
D
22A
3A
3B
3C
1A
1
3
6
345
1
8
2
B - (DC 24V)
7

5
E
F
66A
1A
1B
1C
3B
5
4
32 1
7
8
34
5
6
1
9
2
BT - (DC 24V con trazione - with traction - avec
traction - mit Traktion - con tracción)
3C 3D 5A
3A

6
H
G
1
2
1
3
2
I

7
1
2
L
M
1 1
4
4
3
2
5 7 6 5
2
6

8
N
O
1
12
3
3
2
4

9
P
1

10
SOMMARIO
1. INFORMAZIONI GENERALI
1.1. SCOPO DEL MANUALE
1.2. TERMINOLOGIA E LEGENDA SIMBOLI
1.3. IDENTIFICAZIONE DEL PRODOTTO
1.4. UTILIZZO PROPRIO
1.5. MODIFICHE TECNICHE
2. INFORMAZIONI SULLA SICUREZZA
2.1. RACCOMANDAZIONI FONDAMENTALI
2.2. RUMOROSITÀ E VIBRAZIONI
3. INFORMAZIONI SULLA MOVIMENTAZIONE
3.1. SOLLEVAMENTO E TRASPORTO
DELL’IMBALLO
3.2. CONTROLLO ALLA CONSEGNA
3.3. SBALLAGGIO
3.4. SOLLEVAMENTO E TRASPORTO: MACCHINA,
BATTERIA E CARICABATTERIA
4. INFORMAZIONI TECNICHE
4.1. INFORMAZIONI INSTALLAZIONE
4.1.1. BATTERIE
4.1.2. PREPARAZIONE BATTERIA
4.1.3. INSTALLAZIONE BATTERIE
4.1.4. COLLEGAMENTO BATTERIE
4.1.5. CONFIGURAZIONE INDICATORE DI SCARICA
BATTERIE
4.2. CONFIGURAZIONE CARICABATTERIA
5. INFORMAZIONI UTILIZZO
5.1. PREPARAZIONE MACCHINA
5.2. STRUTTURA E FUNZIONI MACCHINA
5.3. RICARICA DELLE BATTERIE
5.4. MONTAGGIO TERGIPAVIMENTO
5.5. SMONTAGGIO TERGIPAVIMENTO
5.6. SOSTITUZIONE DELLE LAME IN GOMMA DEL
TERGIPAVIMENTO
5.7. REGOLAZIONE TERGIPAVIMENTO
5.8. MONTAGGIO E SMONTAGGIO DEL
PARASPRUZZI
5.9. MONTAGGIO E SMONTAGGIO DELLA
SPAZZOLA
5.10. RIEMPIMENTO E SCARICO DEL SERBATOIO
SOLUZIONE
5.11. SCARICO DEL SERBATOIO DI RECUPERO
5.12. NORME SPECIFICHE D’USO DEL MODELLO
“E “ AC 230V
5.13. GUIDA DELLA MACCHINA
5.14. METODO DI LAVORO
5.14.1. PREPARAZIONE ED AVVERTENZE
5.14.2. CONTROLLO STATO DI CARICA DELLA
BATTERIA
5.14.3. LAVAGGIO DIRETTO O PER SUPERFICI
LEGGERMENTE SPORCHE
5.14.4. LAVAGGIO INDIRETTO O PER SUPERFICI
MOLTO SPORCHE
5.14.5. OPERAZIONI POST LAVAGGIO
6. INFORMAZIONI MANUTENZIONE
6.1. SERBATOI
6.2. TUBO DI ASPIRAZIONE
6.3. TERGIPAVIMENTO
6.4. ACCESSORI
6.5. CORPO MACCHINA
6.6. BATTERIE
6.7. DISGIUNTORI TERMICI
6.8. MANUTENZIONE PERIODICA
6.9. RICAMBI CONSIGLIATI
7. CONTROLLO DI ESERCIZIO
7.1. RISOLUZIONE DEI PROBLEMI
7.1.1. LA MACCHINA NON FUNZIONA
7.1.2. LA MACCHINA NON AVANZA
7.1.3. NON GIRANO LE SPAZZOLE
7.1.4. NON SCENDE O SCENDE TROPPO POCA
SOLUZIONE DETERGENTE
7.1.5. MANCA ASPIRAZIONE
7.1.6. POCA ASPIRAZIONE
7.1.7. IL MOTORE SPAZZOLE O IL MOTORE
ASPIRAZIONE NON SI FERMANO
7.1.8. IL TERGIPAVIMENTO NON PULISCE O NON
ASCIUGA BENE
7.1.9. IL CARICABATTERIE NON FUNZIONA
7.1.10. LE BATTERIE NON SI CARICANO O NON
MANTENGONO LA CARICA
8. CONDIZIONI DI GARANZIA
8.1. ROTTAMAZIONE DELLA MACCHINA
8.2. SMALTIMENTO

11
1. INFORMAZIONI GENERALI
1.1. SCOPO DEL MANUALE
Per facilitare la consultazione e la rilettura degli ar-
gomenti di interesse, fare riferimento all’indice posto
all’inizio della sezione della propria lingua.
Il presente manuale è stato redatto dal costruttore e
costituisce parte integrante del prodotto; in quanto
tale deve essere conservato con cura per tutta la vita
della macchina fino alla demolizione.
Il cliente deve accertarsi che gli operatori abbiano letto
o conoscano il contenuto del presente manuale al fine
di attenersi scrupolosamente alle istruzioni qui descritte.
Solamente la costante osservanza delle indicazioni
fornite in questo manuale permettono di ottenere i
migliori risultati in termini di sicurezza, prestazioni, ef-
ficacia e durata nel tempo del prodotto ora in Vostro
possesso. Il non attenersi correttamente a queste re-
gole, potrà potenzialmente provocare danni all’uomo,
alla macchina, alla superficie lavata ed all’ambiante che
in nessun caso potranno essere imputati al costruttore.
Il presente manuale si riferisce dettagliatamente alla
macchina e fornisce indicazioni e descrizioni relative
esclusivamente a batterie e caricabatteria (opzionali)
di cui disponiamo.
Le batterie ed il caricabatterie sono componenti fon-
damentali per completare la macchina e ne condi-
zionano il funzionamento in termini di autonomia e
prestazioni. Solamente la corretta combinazione fra
i due accessori (batterie e caricabatterie) permette di
ottenere il massimo delle prestazioni ed evita grosse
perdite di denaro. Per informazioni dettagliate a ri-
guardo, è essenziale far riferimento ai manuali speci-
fici di batterie e caricabatterie.
I caricabatterie e le batterie che suggeriamo (opzio-
nali) assicurano la migliore combinazione con la mac-
china ed offrono, oltre ad un’eccezionale versatilità
(caricabatterie), standard qualitativi e prestazionali ai
vertici della categoria.
1.2. TERMINOLOGIA E LEGENDA SIMBOLI
Per una maggior chiarezza e per evidenziare in modo
adeguato i vari aspetti delle istruzioni descritte, sono
stati utilizzati termini e simboli che qui di seguito de-
finiti ed illustrati:
- Macchina. Questa definizione sostituisce la denomina-
zione commerciale a cui fa riferimento questo manuale.
- Operatore. Persona che installa, fa funzionare, re-
gola, esegue manutenzione, pulizia, riparazioni o
spostamenti degli apparecchi
- Tecnico. Lo sono le persone che possiedono quell’e-
sperienza, preparazione tecnica, conoscenza legisla-
tiva e normativa che permettono di eseguire ogni tipo
di intervento necessario, con la facoltà di riconoscere
ed evitare possibili pericoli durante l’installazione e la
manutenzione della macchina.
☞ - SIMBOLO INDICAZIONE Sono informazioni di par-
ticolare importanza al fine di evitare guasti alla macchina.
 - SIMBOLO ATTENZIONE Sono informazioni
estremamente importanti al fine di evitare seri danni
alla macchina e all’ambiente in cui si opera.
 - SIMBOLO PERICOLO Sono informazioni vitali
al fine di evitare gravi (o estreme) conseguenze alla
salute delle persone e all’integrità del prodotto e
dell’ambiente in cui opera.
Peso lordo (peso a massimo carico)
Pendenza massima utilizzo: 2%
(pendenza max di trasporto 10%)
Potenza spazzola
Potenza aspirazione
1.3. IDENTIFICAZIONE DEL PRODOTTO
La targa identificativa situata sotto il cruscotto, sopra
il connettore batteria, contiene informazioni.
1.4. UTILIZZO PROPRIO
Questo apparecchio è adatto per uso collettivo, per
esempio, negli alberghi, nelle scuole, negli ospedali,
nelle fabbriche, nei negozi, negli uffici e nei residence.
La macchina in questione è una lavasciuga pavimenti:
deve essere utilizzata per il lavaggio ed aspirazione
di liquidi di pavimenti piani, rigidi, orizzontali, lisci o
moderatamente rugosi, uniformi e liberi da ingombri
in ambienti sia civili che industriali. Ogni altro utilizzo
è vietato, Vi preghiamo di fare riferimento attenta-
mente alle informazioni sulla sicurezza riportate nel
presente manuale.
La lavasciuga distribuisce sulla superficie da trattare
una quantità di soluzione (regolabile opportuna-
mente) di acqua e detergente mentre le spazzole ef-
fettuano la rimozione dello sporco a terra. L’impianto
di aspirazione di cui la macchina è dotata, attraverso
un tergi pavimento a terra, permette di asciugare per-
fettamente in un solo passaggio i liquidi e lo sporco
appena rimosso dalle spazzole frontali.
Associando opportunamente un detergente per la
pulizia con i vari tipi di spazzole (o dischi abrasivi) di-
sponibili, la macchina è in grado di adattarsi a tutte le
combinazioni di tipi di pavimento e sporco.
1.5. MODIFICHE TECNICHE
Il costruttore si riserva il diritto di apportare, senza
alcun preavviso, modifiche tecniche al prodotto atte
ad aggiornarlo o migliorarlo tecnicamente. Per que-
sto motivo qualche dettaglio della macchina in Vostro
possesso potrà risultare diverso dalle informazioni sui
cataloghi commerciali o dalle stesse raffigurazioni
contenute in questo libretto, senza che, per questo,
vengano compromesse la sicurezza e le informazioni
fornite a riguardo.

12
2. INFORMAZIONI SULLA SICUREZZA
2.1. RACCOMANDAZIONI FONDAMENTALI
☞Leggere attentamente il “manuale istruzioni
per l’uso” prima di procedere alle operazioni di
avviamento, impiego, manutenzione, manuten-
zione ordinaria, o qualsiasi altro intervento sulla
macchina.
Rispettare rigorosamente tutte le prescrizioni
contenute nel presente manuale ed in quelli rela-
tivi a batterie e caricabatterie (con particolare at-
tenzione per quelle di attenzione e pericolo).
Il costruttore declina ogni responsabilità per
danni a persone o cose conseguenti all’inadem-
pienza delle suddette prescrizioni.
Questa macchina deve essere alimentata unicamente
ad una bassissima tensione di sicurezza corrispondente
alla marcatura riportata in targhetta dati tecnici.
☞Prima dell’utilizzo della macchina, assicurarsi che
ogni componente sia correttamente posizionato.
La macchina deve essere utilizzata solo da perso-
nale che sia stato addestrato all’impiego, che abbia
dimostrato la propria capacità e che sia stato espres-
samente incaricato all’uso. Per evitare l’uso non autor-
izzato, custodire la macchina a riposo in un luogo non
accessibile ad estranei, azionare il freno di stazion-
amento ed estrarre la chiave dal quadro di comandi.
La presente macchina non è destinata all'uso da
parte di persone (compresi i bambini) con ridotte
capacità fisiche, sensoriali o mentali, o prive di espe-
rienza o della necessaria conoscenza.
I bambini dovrebbero essere sorvegliati per assicu-
rarsi che non giochino con le macchine.
Non destinare questa macchina ad usi diversi da
quelli espressamente previsti. Valutare il tipo di edifi-
cio nel quale si opera e rispettare scrupolosamente le
norme e le condizioni di sicurezza lì vigenti.
Non utilizzare la macchina in luoghi non adeguata-
mente illuminati, in ambienti esplosivi, in presenza di
sporco nocivo alla salute (polveri, gas, ecc.), su strade
o passaggi pubblici ed in ambienti esterni in genere.
Il campo di temperatura previsto per l’utilizzo della
macchina è tra +4°C e + 35°C; depositare la macchina
a riposo in un ambiente asciutto e non corrosivo dove
la temperatura sia compresa tra + 10°C e + 50°C.
Il campo di umidità previsto per la macchina in qual-
siasi condizione si trovi è tra 30% e 95%.
Non usare o aspirare mai liquidi, gas, polveri
secche, acidi e solventi (es. diluenti per vernici,
acetone, ecc.), anche se diluiti, infiammabili o
esplosivi (es. benzina, olio combustibile, ecc.); non
aspirare mai oggetti in fiamme od incandescenti.
Non impiegare la macchina su pendenza o rampe
superiori al 2 %; in caso di piccole pendenze non utiliz-
zare la macchina in modo trasversale, manovrandola
sempre con cautela e non facendo inversioni. Nel tra-
sporto su rampe o pendenze più elevate (10% max),,
usare la massima attenzione per evitare ribaltamenti
e/o accelerazioni incontrollate. Utilizzare solamente la
velocità più bassa! Affrontare rampe e/o gradini esclu-
sivamente con testata spazzole e squeegee sollevati.
Non parcheggiare mai la macchina in pendenza.
☞La macchina non deve essere mai lasciata incusto-
dita con motori in moto; abbandonarla solo dopo aver
spento i motori, averla assicurata centro movimenti
accidentali e scollegata dall’alimentazione elettrica.
Nell’uso prestare attenzione a terze persone, in parti-
colare a bambini presenti nell’ambiente in cui si opera.
Non utilizzare la macchina per il trasporto di per-
sone/cose o il traino di cose. Non trainare la macchina.
☞Non utilizzare la macchina come banco d’appoggio
per nessun peso e per nessun motivo.
Non ostruire le aperture di ventilazione e di smalti-
mento calore.
Non rimuovere, modificare ed eludere i dispositivi
di sicurezza.
Utilizzare sempre le protezioni individuali per la
sicurezza dell’operatore: grembiule o tuta protettiva,
scarpe antiscivolo ed impermeabili, guanti di gomma,
occhiali e cuffie di protezione, mascherine per la
protezione delle via respiratorie. Prima di iniziare a
lavorare, togliersi monili, orologi, cravatte ed altro
potenzialmente in grado di provocare gravi infortuni.
Non mettere le mani tra le parti in movimento.
☞Non impiegare detergenti diversi da quelli previsti e
attenersi alle prescrizioni indicate nelle relative schede
di sicurezza. Raccomandiamo di conservare i deter-
genti in luogo inaccessibile ai bambini e inoltre, in caso
di contatto con gli occhi, di lavare immediatamente e
abbondantemente con acqua e, in caso d’ingestione, di
consultare immediatamente un medico.
Accertarsi che le prese di corrente per l’alimentazione
del caricabatterie siano collegate ad idonea rete di
terra e che siano protette da interruttori magnetoter-
mici e differenziali.
Se si equipaggia la macchina con batterie al gel
è essenziale assicurarsi della corretta regolazione
dell’indicatore di scarica posizionato sul cruscotto.
Rivolgersi al proprio rivenditore.
E’ indispensabile osservare le istruzioni della casa
produttrice delle batterie ed osservare le disposizioni
del Legislatore. Mantenere le batterie sempre pulite
ed asciutte al fine di evitare correnti di dispersione
superficiale. Proteggere le batterie da impurità, per
esempio da polvere metallica.
Non appoggiare utensili sulle batterie: pericolo di
cortocircuito e di esplosione.
Nell’uso dell’acido per batterie, osservare scrupolo-
samente le istruzioni di sicurezza relative.
In presenza di campi magnetici particolarmente elevati,
valutare l’eventuale effetto sull’elettronica di controllo.
Non lavare mal la macchina con getti d’acqua.
☞I fluidi recuperati contengono detergenti, disin-
fettanti, acqua, materiale organico ed inorganico re-

13
cuperato durante le fasi di lavoro: essi vanno smaltiti
seguendo la vigente legge in materia.
In caso di guasto e/o cattivo funzionamento della
macchina, spegnerla immediatamente (scollegandola
dalla rete di alimentazione elettrica o dalle batterie) e
non manometterla.
Rivolgersi ad un centro di assistenza tecnica del co-
struttore.
Tutte le operazioni di manutenzione o sostituzione
degli accessori devono essere eseguite in ambienti
adeguatamente illuminati e solamente dopo aver
scollegato la macchina dall’alimentazione elettrica
staccando il connettore batteria.
☞Far effettuare qualsiasi genere di intervento sull’im-
pianto elettrico e tutte le operazioni di manutenzione
e riparazione (particolarmente quelle non esplicita-
mente descritte in questo manuale) solo a centri assi-
stenza autorizzati o a personale tecnico specializzato
esperto nel settore e nelle rilevanti norme di sicurezza.
☞E’consentito solo l‘uso di accessori e ricambi origi-
nali forniti unicamente dal Costruttore
in quanto solo questi offrono la certezza che l’ap-
parecchio possa funzionare in modo sicuro e senza
inconvenienti. Non usare parti smontate da altre mac-
chine o altri kit come ricambi.
☞Prima di ogni utilizzo, controllare la macchina, in
particolare, controllare che il cavo di ricarica della bat-
teria ed il connettore siano in buone condizioni e sicuri
per operare. Se non sono in perfette condizioni, non
utilizzare la macchina per nessun motivo prima della
riparazione da parte di uno specialista autorizzato.
☞Spegnere immediatamente il motore di aspira-
zione se si notano fuoriuscite di schiuma o liquido.
☞Non utilizzare la macchina su pavimenti tessili quali
tappeti, moquette, ecc.
L’utilizzo di cere, detergenti schiumosi o dispersioni
lungo i tubi, possono provocare alla macchina pro-
blemi seri od ostruire gli stessi tubi.
2.2. RUMOROSITÀ E VIBRAZIONI
Per i dati relativi alla rumorosità e alle vibrazioni ve-
dere pagina 134.
3. INFORMAZIONI SULLA
MOVIMENTAZIONE
3.1. SOLLEVAMENTO E TRASPORTO
DELL’IMBALLO
Durante tutte le operazioni di sollevamento o
trasporto, assicurarsi di aver saldamente ancorato la
macchina imballata, al fine di evitare ribaltamenti o
cadute accidentali.
Le operazioni di carico e scarico dagli automezzi, de-
vono essere effettuate con illuminazione adeguata.
La macchina imballata deve essere movimentata con
mezzi adeguati, facendo attenzione a non danneggiare/
urtare l’imballo in nessuna parte, non capovolgerlo, ed
utilizzare la necessaria cura nell’appoggiarlo a terra.
☞Tutte queste indicazioni valgono anche per le bat-
terie ed il caricabatterie.
3.2. CONTROLLO ALLA CONSEGNA
☞Al momento della consegna della merce (mac-
china, batteria o caricabatteria) da parte del traspor-
tatore, verificare con attenzione l’integrità dell’imballo
e del suo contenuto. Nel caso quest’ultimo avesse su-
bito danni, farlo notare al trasportatore, e riservarsi,
per iscritto (selezionare sul documento la dicitura
“riserva”), di presentare la richiesta di risarcimento,
prima di accettare la merce.
3.3. SBALLAGGIO
Indossare gli indumenti protettivi ed utilizzare gli
strumenti adeguati per limitare i rischi di infortunio.
Per la macchina, procedere secondo la seguente se-
quenza se la macchina è confezionata con involucro
in cartone:
- tagliare ed eliminare le regge plastiche con forbice
o tronchese.
- Togliere, sfilando dall’alto, l’involucro in cartone.
- Togliere le buste all’interno e verificarne il contenuto
(manuale di uso e manutenzione, connettore per ca-
ricabatterie)
- Togliere le staffe metalliche o regge plastiche che
fissano la macchina al pallet.
- Liberare dall’imballo le spazzole ed il tergi pavimento.
- Far scendere la macchina (spingendola all’indietro)
dal pallet utilizzando un piano inclinato ben saldo al
pavimento ed al pallet.
Se la macchina è confezionata con gabbia di legno:
- staccare tutte le pareti di legno dal pallet, partendo
da quella superiore.
- Togliere il film protettivo dalla macchina.
- Togliere le staffe metalliche o regge plastiche che
fissano la macchina al pallet.
- Liberare dall’imballo le spazzole ed il tergi pavimento
- Far scendere la macchina (spingendola all’indietro)
dal pallet utilizzando un piano inclinato ben saldo al
pavimento ed al pallet.
Procedere con le stesse precauzioni ed indicazioni per
togliere dall’imballo il caricabatterie opzionale (estra-
endolo dall’alto dell’imballo per le maniglie apposite)
e la batteria opzionale.
Allontanata la macchina da tutti gli imballi, si può pro-
cedere al montaggio degli accessori e delle batterie
secondo il paragrafo specifico.
Si suggerisce di conservare tutti gli elementi dell’im-
ballo, poiché potrebbero tornare utili per proteggere
la macchina e gli accessori in un successivo trasporto
in altro luogo o presso centri assistenza autorizzati.
Contrariamente, gli imballi devono essere smaltiti se-
condo quanto previsto dalle leggi vigenti in materia.

14
3.4. SOLLEVAMENTO E TRASPORTO:
MACCHINA, BATTERIA E CARICABATTERIA
Non sollevare mai la macchina con un carrello el-
evatore, in nessuna zona del telaio esistono le con-
dizioni per poter effettuare un sollevamento diretto.
Prima della preparazione dell’imballo e del trasporto,
occorre:
- Svuotare il serbatoio recupero ed il serbatoio soluzione.
- Smontare il tergi pavimento e le spazzole o trascinatori
- Scollegare e togliere le batterie.
Sistemare la macchina sul pallet originale (o su uno
equivalente che ne regga il peso e che ne contenga
gli ingombri) con un piano inclinato.
Ancorare saldamente al pallet la macchina e lo squee-
gee con staffe metalliche o altro comunque adeguato
al peso degli elementi.
Sollevare il pallet con la macchina per caricarlo sul
mezzo di trasporto.
Ancorare saldamente la macchina ed il pallet con funi
collegate al mezzo di trasporto.
Alternativamente, se si dispone di mezzi di trasporto
privati, con rampe inclinate, si può procedere a spin-
gere direttamente la macchina senza pallet, assicu-
randosi comunque di proteggere tutti i componenti e
la macchina stessa da urti violenti, umidità, vibrazioni,
movimenti accidentali, durante il trasporto.
I cassoni delle batterie sono previsti di fori per l’ag-
gancio di attrezzi adeguati alla movimentazione.
• Per il sollevamento o l’inserimento (nel vano mac-
china) della batteria, servirsi esclusivamente di
personale e mezzi adeguati (cavi, golfari, ecc.) all’ope-
razione e a supportare il peso dei carichi in questione.
Utilizzare per il trasporto, le stesse precauzioni ed in-
dicazioni suggerite per la macchina unite alle indica-
zioni dello specifico manuale del costruttore.
Il caricabatterie può essere trasportato sui supporti di
cui dispone, sia verticalmente che orizzontalmente,
utilizzare le stesse precauzioni ed indicazioni previste
per la macchina unite a quelle previste nello specifico
manuale.
4. INFORMAZIONI TECNICHE
4.1. INFORMAZIONI INSTALLAZIONE
4.1.1. BATTERIE
Indipendentemente dalla tipologia di costruzione, le
prestazioni di una batteria si indicano con una capacità
sempre riferita ad un periodo di scarica. Un altro valore
importante sono il numero di scariche possibili. La capa-
cità è espressa in ampere per ora (Ah), mentre il periodo
di scarica si indica generalmente in 20 ore (C20 oppure
20h, oppure non espressamente indicato) o 5 ore (C5
oppure 5h). I cicli di scarica/carica sono l’indicazione del
numero di volte che la batteria supporta la carica nelle
migliori condizioni e in pratica indicano la vita utile della
batteria rispettando tutti gli accorgimenti previsti.
Quindi la capacità di una stessa batteria, varia a seconda
di quanto velocemente ne utilizzo l’energia (la corrente),
per questo i valori della capacità espressi in C5 o C20
variano così sensibilmente. E’fondamentale considerare
questi fattori al fine di fare un corretto raffronto fra i pro-
dotti disponibili sul mercato e quanto noi offriamo.
Su questa macchina possono essere montate due tipi
di batterie diversi per costruzione e caratteristiche.
- Batteria a moduli corazzati tubolari al Pb-Acido: ri-
chiedono il controllo periodico del livello dell’elettro-
lito in ogni elemento!
Se un elemento rimane scoperto dalla soluzione
acida, si ossida in 24 ore e le prestazioni di quell’ele-
mento vengono permanentemente compromesse.
Fare riferimento al manuale delle batterie per evi-
tare rischi fisici ed economici.
- Batteria a moduli al gel: questo tipo di batterie non
richiede manutenzione, non richiede particolari am-
bienti per la ricarica (in quanto non emettono gas
nocivi) e quindi sono molto consigliate.
Non è assolutamente scontato che batterie e ca-
ricabatterie con le stesse caratteristiche tecniche di
quelli che offriamo diano risultati analoghi, solamente
una perfetta compatibilità fra questi elementi (batte-
rie al Pb-Acido, batterie al gel e caricabatterie) tute-
lano le prestazioni, la vita utile, la sicurezza ed il valore
economico investito.
4.1.2. PREPARAZIONE BATTERIA
Le caratteristiche tecniche delle batterie utilizzate
devono corrispondere a quelle indicate nel paragrafo
delle informazioni tecniche. L’utilizzo di batterie di-
verse può provocare seri danni alla macchina o può
richiedere ricariche più frequenti.
Durante l’installazione o qualsiasi tipo di manuten-
zione delle batterie, l’operatore deve essere munito degli
accessori protettivi adeguati per evitare infortuni. Ope-
rare lontano da fiamme libere, non cortocircuitare i poli
delle batterie, non causare scintille e non fumare.
Le batterie sono normalmente fornite cariche con
soluzione acida (per quelle al Pb-Acido) e pronte per
l’impiego; seguire in ogni caso il manuale allegato alla
batteria ed attenersi attentamente alle indicazioni
sulla sicurezza e sulle modalità d’impiego contenute.
4.1.3. INSTALLAZIONE BATTERIE
Per inserire le batterie nel vano (Foto I - 2) occorre te-
nere il piatto spazzola abbassato;

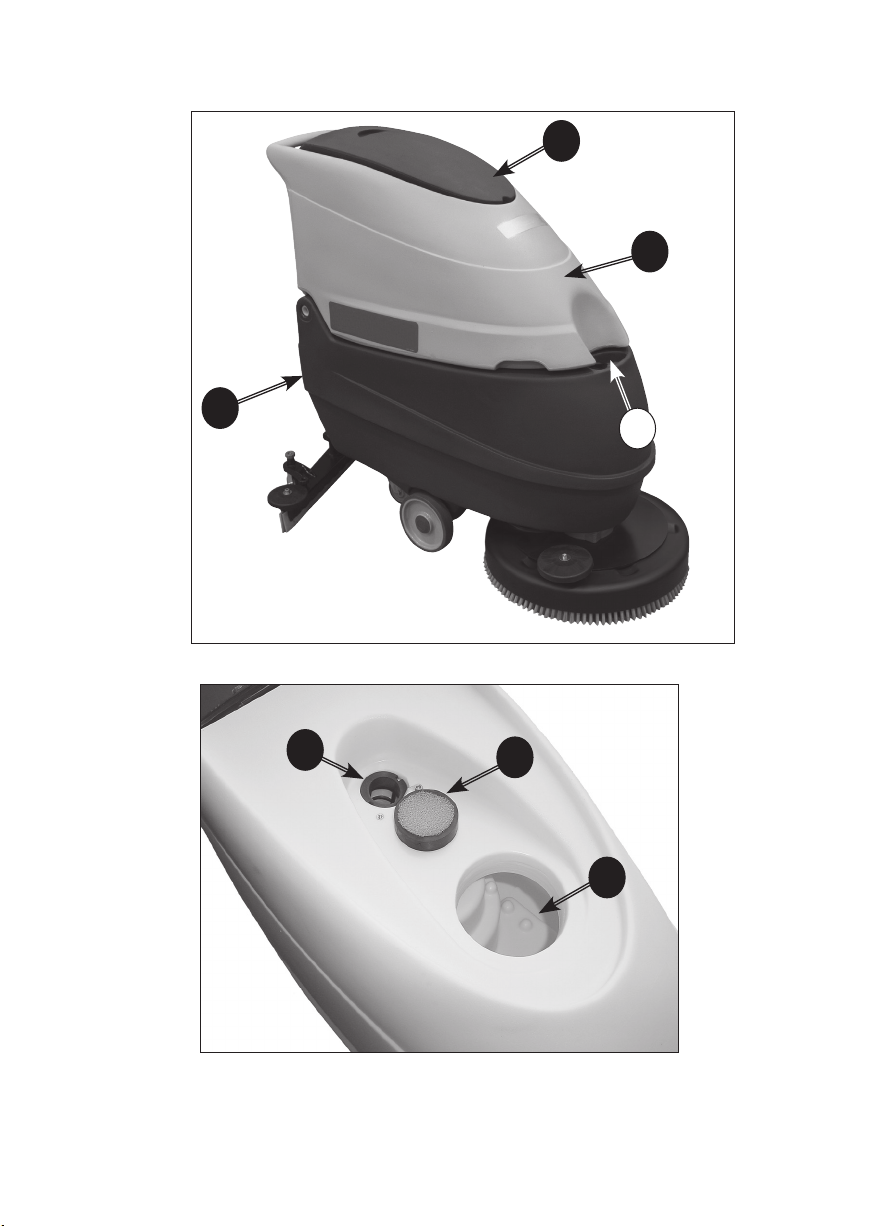

per aprire il vano batterie, tirare la leva di apertura (Foto
G - 1) e sollevare il serbatoio soluzione (Foto N - 3);
sganciare il fermaglio a clip (Foto I - 1) posto sul cavo
di sollevamento del piatto spazzola.
Inserire le batterie nell’apposita sede (Foto I - 2) control-
lando attentamente che esse siano in perfetto stato.
4.1.4. COLLEGAMENTO BATTERIE
Queste operazioni devono essere eseguite da per-
sonale specializzato.
Eseguire l’installazione e la carica delle batterie in un

15
luogo ventilato e secco, lontano da sorgenti di calore e da
sostanze corrosive. Assicurarsi della corrispondenza delle
tensioni tra batterie e caricabatterie. Proteggere la rete con
un interruttore di tipo ritardato o un fusibile di carico supe-
riore all’assorbimento massimo del caricabatterie. Rispettare
le polarità della presa batteria.
- Staccare il connettore Anderson del cablaggio batterie dal
connettore Anderson del cablaggio macchina (Foto D - 7)
(Foto F - 8). Prendere sempre in mano i connettori, non tirare
mai i cavi.

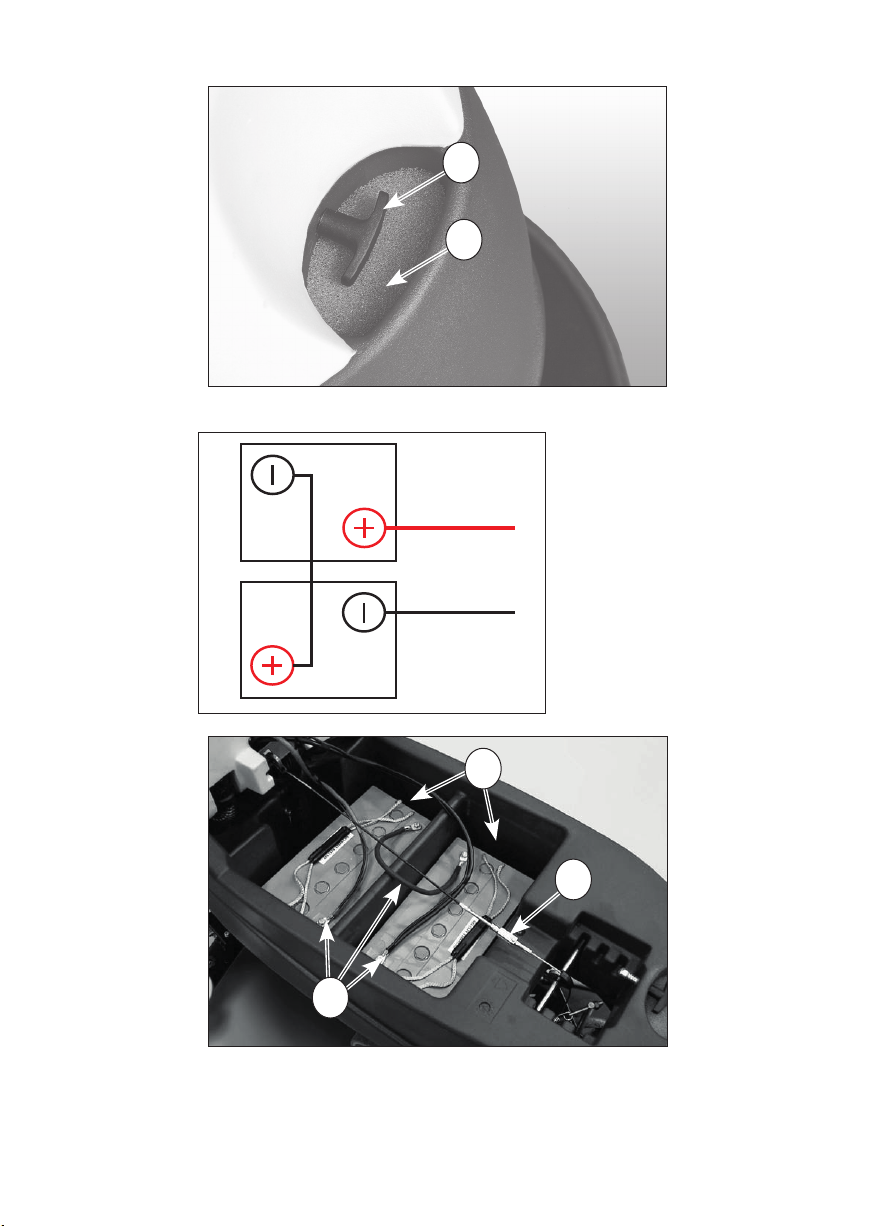

Nella Foto H è riportato lo schema di connessione delle bat-
terie per i modelli B - BT.
Fissare il cablaggio batteria alla batteria collegando i
morsetti esattamente e solo sui poli contraddistinti dallo
stesso simbolo (cablaggio rosso“+”, cablaggio nero“-“)!
Un eventuale cortocircuito della batteria può provocare
esplosioni!
Verificato che tutti i comandi sul pannello siano in posizione
“0” o comunque di riposo, collegare il connettore della bat-
teria a quello della macchina.
Chiudere il vano batteria facendo attenzione a non
schiacciare alcun cablaggio.
Nella Foto H è visibile come deve esser eseguito il corretto
collegamento delle batterie per i modelli B - BT.
4.1.5. CONFIGURAZIONE INDICATORE DI
SCARICA BATTERIE
Al momento dell’acquisto della lavasciuga la scheda elet-
tronica è configurata per il funzionamento con batterie al
GEL. Qualora si intenda equipaggiare la lavasciuga con
batterie al Pb-Acido occorre agire come segue:
Modello“ B” (DC 24V)
PER ENTRARE NELLA MODALITA’ DI CONFIGURA-
ZIONE DELLE SOGLIE DELLA BATTERIA:

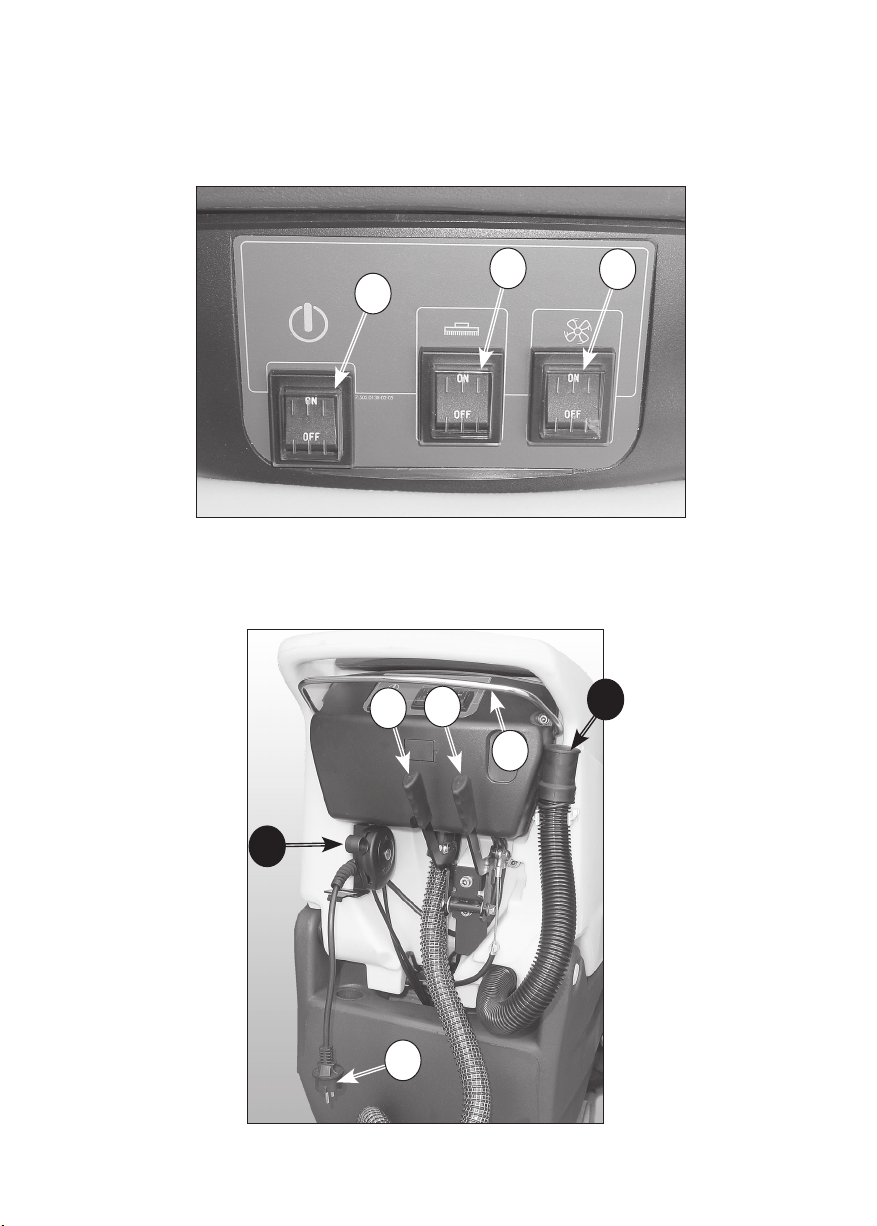

1) Premere contemporaneamente i tasti“ACCENSIONE
SPAZZOLA” (Foto C - 1) e “ACCENSIONE ASPIRATORE”
(Foto C - 2) entro 2 secondi dall’accensione della
scheda tramite l’interruttore a chiave (Foto D - 1): i 3
LED della batteria verranno accesi (Foto C - 3A, 3B, 3C).
2) Premere il tasto“ACCENSIONE ASPIRATORE”(Foto C
- 2) entro 5 secondi dall’azione precedente. Una volta
premuto il tasto si entra nella modalità di configura-
zione prevista: si accendono i LED giallo e verde della
batteria (Foto C - 3A, 3B).
LE IMPOSTAZIONI DI CONFIGURAZIONE SONO
VISIBILI SUL LED SPAZZOLE (Foto C - 1A) e sul LED
ASPIRAZIONE (Foto C - 2A).
Gel:
LED SPAZZOLE (Foto C - 1A) acceso.
LED ASPIRAZIONE (Foto C - 2A) spento.
Pb-Acido:
LED SPAZZOLE (Foto C - 1A) spento.
LED ASPIRAZIONE (Foto C - 2A) spento.
Li litio:
LED SPAZZOLE (Foto C - 1A) spento.
LED ASPIRAZIONE (Foto C - 2A) acceso.
PER MODIFICARE LE IMPOSTAZIONI DI CONFIGU-
RAZIONE:
Premere il tasto“ACCENSIONE SPAZZOLA”(Foto C - 1).
PER SALVARE LE IMPOSTAZIONI E USCIRE DALLA
MODALITA’:
Premere il tasto“ACCENSIONE ASPIRATORE”(Foto C - 2).
Ad impostazione effettuata si avranno differenti livelli
di scarica della batteria, con interventi differenziati
sulle funzioni della macchina come specificato nella
tabella seguente:
Funzionamento indicatore di scarica batterie -
MODELLO “B” (DC 24V)
Tensione Volts
Tipo di batterie
LED indica-
tore di stato
di carica
batteria
LED indica-
tore di fun-
zionamento
spazzola
Pb-
Acido GEL Li Segnalazione Segnala-
zione Azione
24,0 24,0 >25,4 Verde acceso Acceso Tutto fun-
zionante
21,5 22,5 >23,5 Giallo acceso Acceso Tutto fun-
zionante
20,5 21,5 >22,6 Rosso acceso Lampeg-
giante
Non
funziona
il motore
spazzola
20,0 21,0 <22,6 Rosso
lampeggiante
Lampeg-
giante
Non fun-
ziona più
nessun
motore
Modello“ BT” (DC 24 V con trazione)
PER ENTRARE NELLA MODALITA’ DI CONFIGURA-
ZIONE DELLE SOGLIE DELLA BATTERIA:

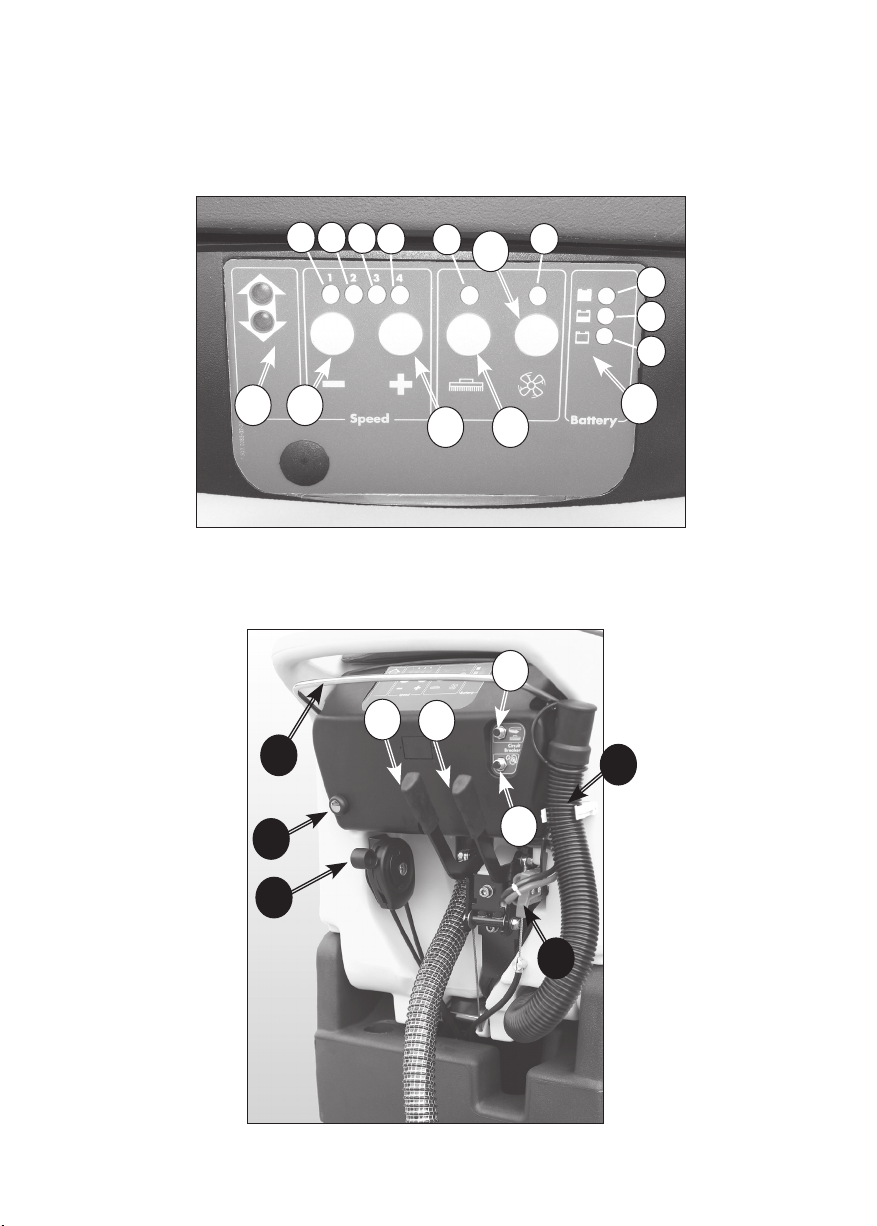

1) Premere contemporaneamente i tasti “RIDUZIONE
VELOCITA’“ (Foto E - 3) e “ACCENSIONE ASPIRATORE”
(Foto E - 6) entro 2 secondi dall’accensione della
macchina tramite l’interruttore a chiave (Foto F - 1).
Il secondo LED di indicazione della velocità risulterà
acceso (Foto E - 3B).
2) Premere il tasto “AUMENTO VELOCITA’ ” (Foto E - 4)
entro 5 secondi dall’azione precedente. Una volta pre-
muto il tasto si entra nella modalità di configurazione
prevista.
LE IMPOSTAZIONI DI CONFIGURAZIONE SONO VISI-
BILI SUI LED DI INDICAZIONE DELLA VELOCITA:
1) I primi due LED (Foto E - 3A, 3B) indicano il tipo di
impostazione delle soglie di intervento dell’indicatore
e devono essere entrambi accesi;
2) Il terzo e il quarto LED (Foto E - 3C, 3D) indicano il

16
tipo di batteria; per il tipo Pb-Acido deve essere ac-
ceso solo il terzo LED (Foto E - 3C) mentre per il tipo
GEL devono essere accesi entrambi (Foto E - 3C, 3D);
3) Per selezionare le batterie di tipo Li premere per 2
secondi il tasto "“ACCENSIONE SPAZZOLA” (Foto E - 5)
contemporaneamente al tasto“ACCENSIONE ASPIRA-
TORE ”(Foto E - 6) fino a quando si spengono, il terzo
LED (Foto E - 3C) e il quarto LED (Foto E - 3D).
PER MODIFICARE LE IMPOSTAZIONI DI CONFIGU-
RAZIONE:
1) I tasti“AUMENTO VELOCITA’“ (Foto E - 4) e“RIDUZIONE
VELOCITA’“ (Foto E - 3) servono per impostare la soglia di
intervento dell’indicatore in modo tale da far accendere
i primi due LED dell’indicazione della velocità
2) Il tasto “ACCENSIONE SPAZZOLA” (Foto E - 5) serve
per selezionare le batterie di tipo Pb-Acido mentre il
tasto“ACCENSIONE ASPIRATORE ”(Foto E - 6) serve per
selezionare le batterie di tipo GEL.
PER SALVARE LE IMPOSTAZIONI E USCIRE DALLA
MODALITA’:
Premere contemporaneamente i tasti “RIDUZIONE
VELOCITA’“ (Foto E - 3) e “ACCENSIONE ASPIRATORE”
(Foto E - 6) .
Ad impostazione effettuata si avranno differenti livelli
di scarica della batteria, con interventi differenziati
sulle funzioni della macchina come specificato nella
tabella seguente:
Funzionamento indicatore di scarica batterie - MO-
DELLO “BT” (DC 24V CONTRAZIONE)
Tensione Volts
Tipo di batterie
LED indica-
tore di stato
di carica
batteria
LED indi-
catore di
funzio-
namento
spazzola
Pb-
Acido GEL Li Segnalazione Segnala-
zione Azione
24,0 24,0 >25,4 Verde acceso Acceso Tutto fun-
zionante
21,5 22,5 >23,5 Giallo acceso Acceso Tutto fun-
zionante
20,5 21,5 >22,6 Rosso acceso Lampeg-
giante
Non
funziona
il motore
spazzola
20,0 21,0 <22,6 Rosso
lampeggiante
Lampeg-
giante
Non fun-
ziona più
nessun
motore
Nel caso non si completi il ciclo di configurazione le
impostazioni rimangono invariate come all’origine.
Si raccomanda l’intervento dell’assistenza o di un
tecnico in caso di problemi con le impostazioni ripor-
tate. Non aprire né manomettere il circuito elettrico.
4.2. CONFIGURAZIONE CARICABATTERIA
Al momento dell’acquisto della lavasciuga il caricabat-
terie integrato è configurato per il funzionamento con
batterie al GEL. Per cambiare le impostazioni del carica-
batteria consultare il manuale del costruttore. Consul-
tare il manuale relativo del costruttore fornito a corredo.
Se la dotazione della macchina prevede di fabbrica la
Batterie ed il Caricabatteria, Il settaggio della macchina
e del caricabatteria è eseguito dal costruttore. In caso
di modifiche dell’equipaggiamento, ovvero del tipo
di batteria e del caricabatteria, consigliamo sempre
di rivolgersi al centro di assistenza autorizzato sia
per il settaggio macchina sia per il settaggio della
curva di carica del caricabatteria. Come indicazione
di massima, valgono i seguenti criteri:
Per batterie Pb-acido e GEL:
corrente di carica pari a circa il 10/12% della capacità
in Ah-C20.
Per batterie Litio:
corrente di carica pari a circa il 40% della capacità in
Ah.
L’inosservanza di quando indicato, può comportare
gravi danni alla batteria ed il decadimento delle
condizioni di garanzia.
5. INFORMAZIONI UTILIZZO
5.1. PREPARAZIONE MACCHINA
Prima di iniziare a lavorare, indossare scarpe anti-
scivolo, guanti ed ogni altro dispositivo di protezione
personale indicato dal fornitore del detergente impie-
gato o richiesto dall’ambiente in cui si opera.
☞Eseguire le seguenti operazioni prima di iniziare a
lavorare, fare riferimento ai relativi paragrafi per una
dettagliata descrizione di queste fasi:
Controllare il livello di carica della batteria e proce-
dere alla ricarica, se necessario.
Montare le spazzole o i dischi trascinatori (con i dischi
abrasivi) del tipo opportuno per la superficie ed il la-
voro da svolgere.
Montare il tergipavimento, verificare che sia ben fis-
sato, collegato al tubo di aspirazione e con le lame di
asciugatura non eccessivamente usurate.
Verificare che il serbatoio di recupero sia vuoto, se così
non fosse svuotarlo completamente.
Controllare e chiudere completamente il comando di
rilascio della soluzione detergente.
Riempire il serbatoio soluzione attraverso il foro ante-
riore con acqua pulita e detergente non schiumogeno
in concentrazione adeguata. Lasciare un dislivello di 2
cm fra la bocca del tappo ed il livello del liquido.
☞Per evitare pericoli, si consiglia di prendere dimesti-

17
chezza con i movimenti della macchina, facendo delle
prove su una superficie ampia e senza ostacoli.
Per ottenere i migliori risultati in termini di pulizia e
durata dell’apparecchiatura suggeriamo alcune sem-
plici, ma importanti procedure:
- Individuare l’area di lavoro, allontanando i possibili
ostacoli d’intralcio; se la superficie è molto ampia, ope-
rare per aree rettangolari contigue e parallele fra loro.
- Scegliere una traiettoria di lavoro rettilinea ed ini-
ziare a lavorare dalla zona più remota per evitare di
ripassare su aree già pulite.
5.2. STRUTTURA E FUNZIONI MACCHINA
Foto A E (AC 230V)
1 Interruttore generale
2 Interruttore motore spazzola
3 Interruttore motore aspirazione
Foto B E (AC 230V)
1 Cavo di alimentazione
2 Leva dosaggio soluzione detergente
3 Leva di sollevamento del piatto spazzola
4 Leva di sollevamento del tergipavimento
5 Leva di comando
6 Tubo svuotamento serbatoio recupero
Foto C B (DC 24V)
1 Interruttore motore spazzola
1A Indicatore luminoso“Led”funzionamento motore
spazzola
2 Interruttore motore aspirazione
2A Indicatore luminoso“Led”funzionamento motore
aspirazione
3 Indicatore luminoso stato di carica batterie
3A Indicatore luminoso“Led” verde batteria carica
3B Indicatore luminoso“Led”giallo
batteria carica 50%
3C Indicatore luminoso“Led” rosso batteria scarica
Foto D B (DC 24V)
1 Interruttore generale a chiave
2 Leva di comando
3 Leva di sollevamento del piatto spazzola
4 Leva di sollevamento del tergipavimento
5 Disgiuntore termico motore spazzola
6 Tubo svuotamento serbatoio recupero
7 Connettore batterie
8 Leva dosaggio soluzione detergente
Foto E BT (DC 24V con trazione)
1 Indicatore luminoso stato di carica batterie
1A Indicatore luminoso“led”verde batteria carica
1B Indicatore luminoso “led” giallo batteria carica
50%
1C Indicatore luminoso“led”rosso batteria scarica
2 Indicatore di marcia avanti/indietro
3 Tasto selettore per la riduzione della velocita’ di
avanzamento
3A Velocita’di avanzamento 1
3B Velocita’di avanzamento 2
3C Velocita’di avanzamento 3
3D Velocita’di avanzamento 4
4 Tasto selettore per aumento della velocita’ di
avanzamento
5 Interruttore motore spazzola
5A Indicatore luminoso“led”funzionamento motore
spazzola
6 Interruttore motore aspirazione
6A Indicatore luminoso “led”funzionamento motore
aspirazione
Foto F BT (DC 24V con trazione)
1 Interruttore generale a chiave
2 Leva di comando trazione marcia avanti/retromarcia
3 Leva di sollevamento del piatto spazzola
4 Leva di sollevamento del tergipavimento
5 Disgiuntore termico motore spazzola
6 Disgiuntore termico motore trazione
7 Tubo svuotamento serbatoio recupero
8 Connettore batterie
9 Leva dosaggio soluzione detergente
Foto G
1 Leva apertura vano batterie
2 Apertura per riempimento serbatoio soluzione
con tappo in spugna
Foto H
Schema di connessione delle batterie
Foto I
1 Fermaglio di sgancio del cavo sollevamento del
piatto spazzola
2 Vano alloggiamento batterie con batterie 12V
3 Connessione delle batterie
Foto L
1 Caricabatterie incorporato
2 Cavo di alimentazione per ricarica batterie
Foto M
1 Ruota paracolpi
2 Pomello di regolazione della pressione del tergi-
pavimento
3 Tubo di aspirazione
4 Pomello smontaggio delle lame del tergipavimento
5 Ruota del tergipavimento
6 Pomello di sgancio del tergipavimento
7 Pomello di regolazione dell’inclinazione del tergi-
pavimento
Foto N
1 Coperchio del vano filtro motore aspirazione

18
2 Apertura per riempimento serbatoio soluzione
3 Serbatoio recupero
4 Serbatoio soluzione
Foto O
1 Galleggiante
2 Filtro dell’aspirazione
3 Oblo’ispezione serbatoio recupero

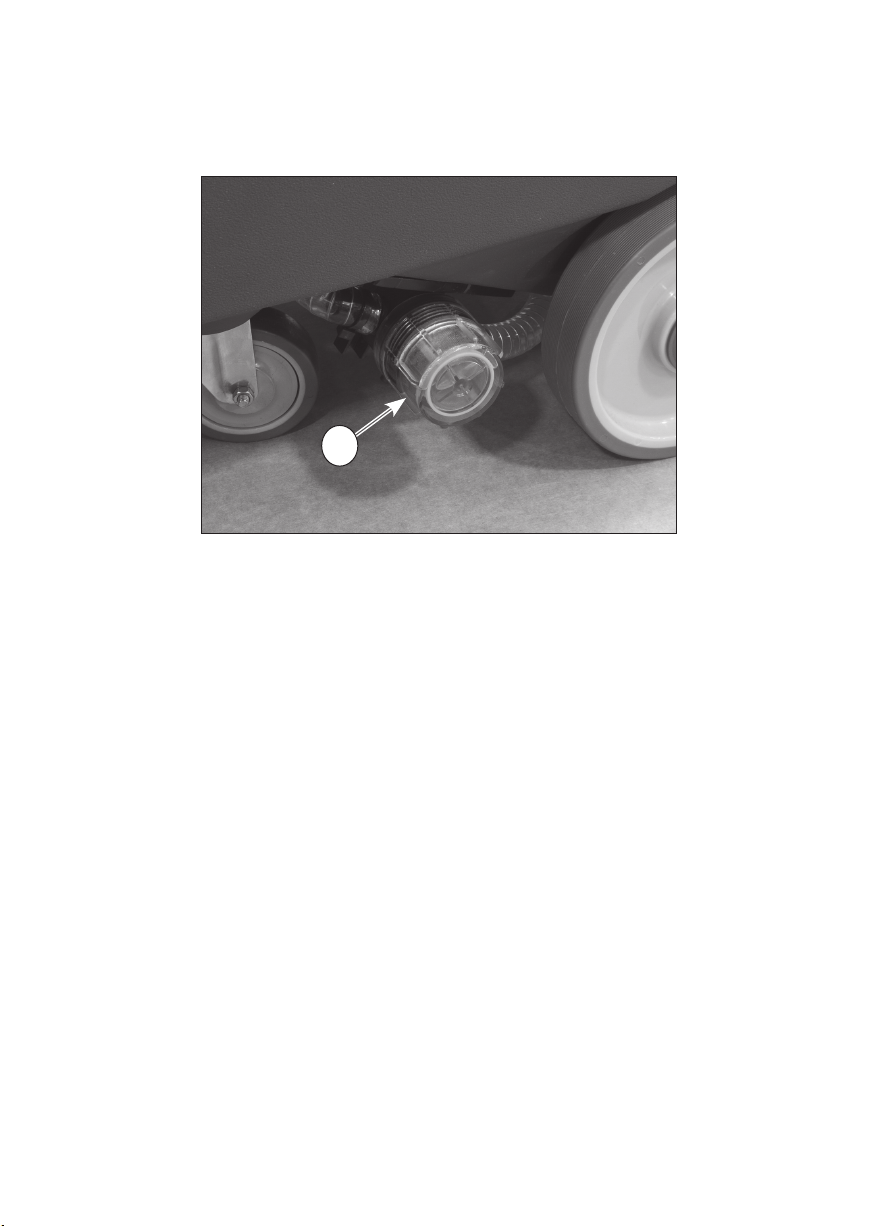

Foto P
1 Filtro della soluzione detergente
5.3. RICARICA DELLE BATTERIE
Collegare il cavo di prolunga al cavo di alimentazione
del caricabatteria (Foto L - 2) e connetterlo ad una
presa di rete.
All’accensione il caricabatterie esegue un test sulla
tensione della batteria per decidere se iniziare o meno
il processo di ricarica. Se la batteria non è connessa al
caricabatteria lampeggerà il LED rosso . Se il test ha
dato esito positivo trascorso 1 secondo avrà inizio la
carica delle batterie, con il LED rosso acceso.
Durante processo di carica ricordarsi ti tenere sollevato
il serbatoio superiore per una corretta ventilazione.
Durante il processo di carica l’avanzamento della ca-
rica è segnalato tramite tre indicatori luminosi LED:
rosso, giallo e verde.
Il LED verde segnala che il processo di carica è terminato.
Scollegare il caricabatteria dalla rete.
Per ulteriori informazioni consultare il manuale di
utilizzo e sicurezza del costruttore del caricabatterie.
Se la macchina è equipaggiata con batterie Pb-Acido,
ricaricare solo in un luogo ben ventilato, sollevare il
coperchio superiore ed aprire i tappi delle batterie.
Seguire il manuale di utilizzo e sicurezza del costruttore
delle batterie (vedi paragrafo manutenzione batterie).
Se la macchina è equipaggiata con batterie al gel
(senza manutenzione), seguire le sottostanti istruzioni.
Se la macchina è utilizzata regolarmente:
Lasciare sempre collegate le batterie al caricabatterie
quando non si sta utilizzando la macchina.
Se la macchina non viene utilizzata per lunghi periodi:
Caricare la batteria durante la notte dopo l’ultimo uti-
lizzo, poi sconnettere la batteria dal caricabatteria.
Ricaricare la batteria durante la notte prima di usare
di nuovo la macchina.
Evitare di effettuare ricariche intermedie o incom-
plete in fase di lavoro.
Se la macchina è dotata di batterie al Pb-Acido, control-
lare regolarmente l’intensità del liquido degli elementi
con il densimetro: se uno o più elementi risultassero
scarichi e gli altri completamente carichi, la batteria è
danneggiata e va quindi sostituita o riparata (fare rife-
rimento al manuale di servizio della batteria.
Chiudere i tappi degli elementi ed abbassare il coper-
chio superiore.
5.4. MONTAGGIO TERGIPAVIMENTO
Avvitare leggermente i due pomelli (Foto M - 6) sul
corpo del tergipavimento.
Infilare il tergipavimento nelle apposite sedi situate
sul supporto del tergipavimento, assicurandone il fis-
saggio avvitando i due pomelli (Foto M - 6).
Inserire saldamente il tubo di aspirazione (Foto M - 3)
proveniente dalla macchina nel tubo di attacco posto
sul corpo del tergipavimento.
5.5. SMONTAGGIO TERGIPAVIMENTO
Scollegare il tubo di aspirazione dal corpo del tergi-
pavimento.
Svitare leggermente i due pomelli (Foto M - 6) e ti-
rare verso di sé il tergipavimento per liberarlo dalla
propria sede.
5.6. SOSTITUZIONE DELLE LAME IN GOMMA
DEL TERGIPAVIMENTO
Smontare il tergipavimento dal suo supporto ( vedi 6.5).
Svitare completamente i pomelli (Foto M - 4, M - 6)
ed effettuare una pressione sulle teste delle viti sulle
quali erano avvitati fino a far uscire dal corpo del ter-
gipavimento il supporto di plastica interno.
Sfilare le lame in gomma dal supporto di plastica ti-
randole da un’estremità.
Inserire sul supporto di plastica la nuova lama in
gomma, incastrando i perni di plastica nelle corri-
spondenti aperture sulla lama.
Reintrodurre il supporto di plastica dentro il corpo del
tergipavimento e fissarlo saldamente avvitando i po-
melli di ancoraggio (Foto M - 4, M - 6).
Rimontare il tergipavimento sul suo supporto (vedi
6.4).
5.7. REGOLAZIONE TERGIPAVIMENTO
Il pomello a vite posto sul supporto del tergipavi-
mento (Foto M - 7) regola l’inclinazione del tergipa-
vimento rispetto al suolo. Le due manopole rosse
ai lati (Foto M - 2), collegate alle ruote posteriori del
tergipavimento, servono per regolare la pressione del
tergipavimento sul suolo.
La perfetta regolazione prevede che lama in gomma
posteriore, strisciando in movimento, fletta in ogni
suo punto, formando con il pavimento un angolo di
45° circa.
Durante il lavoro della macchina (avanzamento) si
può intervenire sui pomelli (Foto M - 2, M - 7) per re-
golare l’inclinazione e la pressione del tergipavimento
in modo che l’asciugatura sia uniforme lungo tutta la
lunghezza del tergipavimento.
Tratti umidi indicano un’asciugatura insufficiente; agire
sui pomelli di regolazione per ottimizzarne l’efficacia.

19
5.8. MONTAGGIO E SMONTAGGIO DEL
PARASPRUZZI
Il paraspruzzi è fissato al piatto spazzola tramite inca-
stro sul carter in plastica. Per rimuovere il paraspruzzi
è sufficiente tirarlo verso il basso fino al distacco dal
carter in plastica. Per rimontare il paraspruzzi, inca-
strarlo nel bordo inferiore del carter in plastica par-
tendo da un’estremità e proseguire spingendo verso
l’alto fino all’estremità opposta.
5.9. MONTAGGIO E SMONTAGGIO DELLA
SPAZZOLA
Non lavorare mai senza spazzole o trascinatori e di-
schi abrasivi perfettamente installati sulla macchina.
Per il montaggio:
Assicurarsi che il piatto spazzola sia in posizione solle-
vata, altrimenti sollevarlo seguendo l’indicazione nel
paragrafo specifico.
Assicurarsi che la chiave d’accensione sul pannello
comandi sia in posizione di macchina spenta.
Posizionare la spazzola sotto il piatto lavante, facendo
attenzione che la flangia di aggancio della spazzola si
trovi sotto l’innesto metallico della macchina.
Abbassare il piatto lavante ed avviare la rotazione
della spazzola tramite l’apposito interruttore: in que-
sto modo la spazzola si aggancia automaticamente.
Per il montaggio del disco trascinatore seguire la
stessa procedura.
Non permettere che la lunghezza dei fili delle spaz-
zole si riduca al di sotto di 1 cm.
Non permettere che lo spessore dei dischi abrasivi
si riduca al di sotto di 1 cm.
Lavorare con spazzole troppo consumate o dischi
abrasivi troppo sottili, può provocare danni alla mac-
china ed al pavimento.
Controllare regolarmente lo stato di usura di questi
componenti prima di iniziare il lavoro.
Per lo smontaggio o la sostituzione:
Assicurarsi che il piatto spazzole sia in posizione solle-
vata, altrimenti sollevarlo seguendo l’indicazione nel
paragrafo specifico.
Assicurarsi che la chiave di accensione sul pannello
comandi sia in posizione di macchina spenta.
Tenendo fra le mani la spazzola sotto il piatto, ruo-
tarle nel senso di rotazione ed abbassarle per liberarle
dall’innesto metallico.
Per lo smontaggio del disco trascinatore seguire la
stessa procedura.
5.10. RIEMPIMENTO E SCARICO DEL
SERBATOIO SOLUZIONE
La temperatura dell’acqua o del detergente im-
messo non deve essere superiore ai 50°C
☞Ad ogni riempimento del serbatoio soluzione (Foto
N - 4), provvedere sempre a svuotare il serbatoio re-
cupero (Foto N - 3).
Per il carico:
- Versare nel serbatoio la quantità richiesta del pro-
dotto chimico, considerando la quantità percentuale
(%) del fornitore, riferita alla capacità del serbatoio
pieno indicata nella scheda del prodotto.
Utilizzare esclusivamente prodotti idonei al pavi-
mento ed allo sporco da rimuovere.
- Versare l’acqua nell’apertura di carico posta nella
parte anteriore della macchina (Foto G - 2, Foto N - 2).
Lasciare un dislivello di 2 cm fra la bocca del tappo ed
il livello del liquido. Non riempire oltre questa misura!
La macchina è stata progettata per essere im-
piegata con detergenti non schiumogeni e biode-
gradabili, specifici per lavapavimenti. L’utilizzo di
altri prodotti chimici, (come ad esempio ipoclorito
di sodio, ossidanti, solventi od idrocarburi) può
danneggiare o distruggere la macchina.
- Seguire le norme di sicurezza specificate nel relativo
paragrafo e sul contenitore del detergente.
- Per una lista completa dei detergenti adeguati di-
sponibili, contattare il costruttore della macchina.
☞Utilizzare sempre detergenti non schiumogeni
- Non lasciare incustodita la gomma dell’acqua per il
riempimento ed inserirla completamente nel serba-
toio, potrebbe spostarsi e bagnare parti delicate della
macchina.
- Chiudere il serbatoio con il relativo tappo.
Per lo scarico:
- Svitare il tappo di scarico del serbatoio soluzione
posto nella zona inferiore del serbatoio ed attendere
il completo svuotamento.
- Richiudere saldamente il tappo di scarico.
5.11. SCARICO DEL SERBATOIO DI RECUPERO
Lo scarico delle acque sporche deve essere effettuato
in linea con le normative nazionali. L’utilizzatore ha
la completa responsabilità di assicurare il rispetto di
queste regole.
Quando è terminata la soluzione detergente, prima
di procedere ad un nuovo riempimento del serbatoio
soluzione occorre sempre svuotare il serbatoio di re-
cupero (Foto N - 3).
In generale, si può svuotare il serbatoio di recupero
tutte le volte che lo si desidera, anche in fasi interme-
die del ciclo di lavoro.
Il volume del serbatoio di recupero è superiore a
quello per la soluzione, perciò non si dovrebbe mai
verificare una situazione di potenziale pericolo per
il motore di aspirazione; ad ogni buon conto, c’è un
galleggiante di sicurezza (Foto O - 1) che interviene
chiudendo il condotto di aspirazione qualora il livello
di liquido sporco sia eccessivo.
 Se per qualche motivo si nota una perdita di acqua
o schiuma da sotto i serbatoi, spegnere immediata-
mente il motore di aspirazione e procedere allo svuo-
tamento del serbatoio di recupero.
Per scaricare il serbatoio:

20
Guidare la macchina nel luogo adatto per lo scarico
dell’acqua sporca, preferibilmente in prossimità di un
WC o di uno scolo fognario (osservare le regole nazio-
nali per lo smaltimento delle acque reflue).
Spegnere la macchina e togliere la chiave dal pannello.
Staccare dal gancio il tubo di scarico (Foto B - 6, D - 6,
F - 7) e tenendolo in alto, togliere il tappo di chiusura.
Abbassare il tubo di scarico verso il punto selezionato.
L’operazione di svuotamento può essere interrotta
rapidamente e per ogni esigenza, semplicemente te-
nendo in alto il tubo di scarico.
Verificare la quantità di sporco residuo nel serbatoio e,
se necessario, lavarlo internamente attraverso il foro
di ispezione (Foto O - 3).
Terminato lo svuotamento del serbatoio, tappare il
tubo di scarico e fissarlo al sostegno dietro la macchina.
☞Il tappo del tubo di scarico deve essere chiuso per-
fettamente, senza far passare aria, altrimenti si avrà
una perdita di depressione che causerà un’imperfetta
asciugatura.
5.12. NORME SPECIFICHE D’USO DEL MODELLO
“E“ (AC 230V)
Il modello“E”(AC 230V) ha parti in tensione o percorse
da corrente, il contapuò essere messo in funzione so-
lamente se la tensione (voltaggio) indicata sulla tar-
ghetta corrisponde a quella a disposizione nello stabile
e se la presa di corrente è fornita di messa a terra.
Non danneggiare il cavo di alimentazione, non schiac-
ciarlo e non strapparlo.
ATTENZIONE! Non permettere che il cavo di ali-
mentazione venga in contatto con le spazzole rotanti.
ATTENZIONE!!! - Il modello “E” (AC 230V) ha
parti in tensione o percorse da corrente, il contatto
con le quali può provocare gravi lesioni e persino
la morte.
- Prima di qualunque operazione sulla macchina è ne-
cessario scollegare la stessa dalla rete elettrica.
- Non toccare mai cavi elettrici difettosi o che presen-
tino segni d’usura.
- Prima di accedere all’impianto elettrico occorre di-
sinserire la macchina e staccarla dalla presa di cor-
rente, togliendo la spina dalla presa di corrente..
- Qualora si riscontrassero nei cavi elettrici difetti,
danni o screpolature, sostituirli immediatamente con
ricambi originali.
- I collegamenti a rete devono essere protetti almeno
contro gli spruzzi d’acqua.
- Per il collegamento a rete della macchina utilizzare
solo prolunghe conformi alle normative di sicurezza
in vigore.
- La presa di rete a cui la macchina è collegata deve
esser provvista di interruttore salvavita.
- E’ assolutamente vietato l’uso della macchina in
prossimità di piscine o specchi d’acqua.
SITUAZIONI D’EMERGENZA
In casi d’emergenza:
- Scollegare immediatamente la macchina dalla
rete elettrica.
- Applicare immediatamente le misure di pronto
soccorso.
In caso di incidente, la macchina non deve essere ri-
messa in funzione prima di essere stata esaminata da
un tecnico autorizzato dal costruttore.
5.13. GUIDA DELLA MACCHINA
Modello“E” (AC 230V)
Collegare alle rete il cavo di alimentazione (Foto B - 1)
tramite una prolunga.
Azionare l’interruttore generale (Foto A - 1) sulla po-
sizione ON.
Azionare l’interruttore di accensione della spazzola
(Foto A - 2)
la spazzola inizierà a girare solo azionando la
leva di comando (Foto B - 5).
Azionare l’interruttore di accensione dell’aspirazione
(Foto A - 3).
Aprire il rubinetto soluzione abbassando la leva dosag-
gio detergente posta dietro la macchina (Foto B - 2),
abbassare il gruppo aspirante tramite la leva di solleva-
mento del tergipavimento (Foto B - 4), abbassare la te-
stata lavante tramite la leva di sollevamento (Foto B - 3).
Eseguire il lavaggio del pavimento, procedendo len-
tamente in avanti tirando la leva di comando (Foto
B - 5) per azionare la spazzola; al rilascio della leva di
comando la rotazione della spazzola si interromperà
dopo alcuni secondi.
Ricordarsi di sollevare il tergipavimento prima di re-
trocedere per evitare guasti al tergipavimento.
Modello“B” (DC 24V)
Verificare la connessione del connettore batterie,
posto sul retro della macchina sotto il pannello co-
mandi (Foto D - 7).
Inserire e girare la chiave di accensione (Foto D - 1).
Dal pannello comandi, controllare lo stato di carica
delle batterie (Foto C - 3);
Azionare l’interruttore di accensione della spazzola
(Foto C - 1)
la spazzola inizierà a girare solo dopo aver azio-
nando la leva di comando (Foto D - 2).
Azionare l’interruttore di accensione dell’aspirazione
(Foto C - 2).
Aprire il rubinetto soluzione abbassando la leva dosag-
gio detergente posta dietro la macchina (Foto D - 8),
abbassare il gruppo aspirante tramite la leva di solleva-
mento del tergipavimento (Foto D - 4), abbassare la te-
stata lavante tramite la leva di sollevamento (Foto D - 3).
