LCT LCT21DOMC User manual

LCT0913/ver.1.0 www.hrcctv.com
Telecamera Dome Day/Night Ottica fissa 3,6mm
Day/Night Dome Camera Fix Lens 3,6mm
Manuale d’installazione / User Manual
LCT21 OMC

Manuale di installazione User Manual
LCT21 OMC LCT21 OMC
pag. 2 www.hrcctv.com
NORME GENERALI I SICUREZZA -
General safety recommendations
Sicurezza delle persone - Safety warnings
Leggere e seguire le istruzioni - Tutte le
istruzioni per la sicurezza e per l'operatività
devono essere lette e seguite prima che il
prodotto sia messo in funzione
Precauzioni particolari - Rispettare
tassativamente l'ordine delle istruzioni di
installazione e collegamento descritte nel
manuale Verificare le indicazioni riportate sulla targa di
identificazione: esse devono corrispondere alla vostra rete
elettrica di alimentazione ed al consumo elettrico Conservate le
istruzioni per una consulta futura
Read and follow the instructions - Read the installation
instructions before connecting the system to its ower source.
Follow these guidelines to ensure general safety.
In order to revent injury, burns or electrical shock to yourself
and others, follow the connection instruction lan carefully.
Sicurezza del prodotto - Product Safety
Non posizionare in prossimità di liquidi oppure in un ambiente ad
umidità eccessiva
Non lasciare penetrare del liquido o corpi estranei all'interno
dell'apparecchiatura
Non ostruire le griglie di aerazione
Non sottoporre all'esposizione dei raggi solari oppure in prossimità
di fonti di calore
Do not use the roduct in a wet location.
Never ush a foreign object through an o ening inside the
roduct.
Slots and o enings are rovided for ventilation and should never
be covered.
Do not lace under direct sunlight or heat sources.
INFORMAZIONI SULL’AMBIENTE -
ENVIRONMENT INFORM TION
Note per lo smaltimento del prodotto
valide per la Comunità Europea
Questo prodotto è stato progettato e
assemblato con materiali e componenti
di alta qualità che possono essere
riciclati e riutilizzati Non smaltire il
prodotto come rifiuto solido urbano ma
smaltirlo negli appositi centri di
raccolta E’ possibile smaltire il
prodotto direttamente dal distributore
dietro l’acquisto di uno nuovo,
equivalente a quello da smaltire Abbandonando il prodotto
nell’ambiente si potrebbero creare gravi danni all’ambiente
stesso Nel caso il prodotto contenga delle batterie è
necessario rimuoverle prima di procedere allo smaltimento
Queste ultime debbono essere smaltite separatamente in
altri contenitori in quanto contenenti sostanze altamente
tossiche
Il simbolo rappresentato in figura rappresenta il bidone dei
rifiuti urbani ed è tassativamente vietato riporre
l’apparecchio in questi contenitori
L’immissione sul mercato dopo il 1° luglio 2006 di prodotti
non conformi al DLgs 151 del 25-07-05 (Direttiva RoHS
RAEE) è amministrativamente sanzionato
Disposal of waste products for European Union
This roducts was designed to minimize their im act on the
environment by reducing or eliminating hazardous
materials and designing for recyclables.
This roduct should be handed over to a designated
collection oint, e.g., on an authorized one -for-one basis
when you buy a new similar roduct or to an authorized
collection site for recycling waste electrical and electronic
equi ment. Im ro er handling of this kind of waste could
have a ossible negative im act on the environment and
human health due to otentially hazardous substances.
This symbol indicates that this roduct has not to be
dis osed of with your household waste, according to the
WEEE Directive.
For more information about where you can dro off your
waste equi ment for recycling, lease contact your local
city waste authority, or your household waste dis osal
service.
GARANZIA - Warranty
Questa garanzia ha validità di 2 anni a partire dalla data
di acquisto assicurata solo dietro presentazione della
fattura o scontrino rilasciati al cliente dal rivenditore.
L’assistenza gratuita non è prevista per i guasti causati da:
-Uso improprio del prodotto, immagazzinamento
inadeguato, cadute o urti, usura, sporcizia, acqua, sabbia,
manomissione da personale non autorizzato del prodotto
rispetto a quanto previsto nei manuali d’uso inclusi
-Riparazioni, modifiche o pulizia effettuate da centri
assistenza non autorizzati da HR EUROPE
-Danni o incidenti le cui cause non possono essere attribuite
alla HR EUROPE, comprendenti e non limitati a fulmini,
eventi naturali, alimentazione e ventilazione inadeguata
This warranty is valid for 2 years from the date of
purchase obtained only against presentation of the
original invoice/ cash ticket issued to the customer by
the retailer.
Warranty re air service is excluded if damage or defects
have been caused by:
-Im ro er use, incorrect storage, dro ing or shocks,
corrosion, dirt, water, handing or o eration of the roduct
as referred to in the users’ manuals.

User Manual Manuale di installazione
LCT21 OMC LCT21 OMC
www.hrcctv.com pag. 3

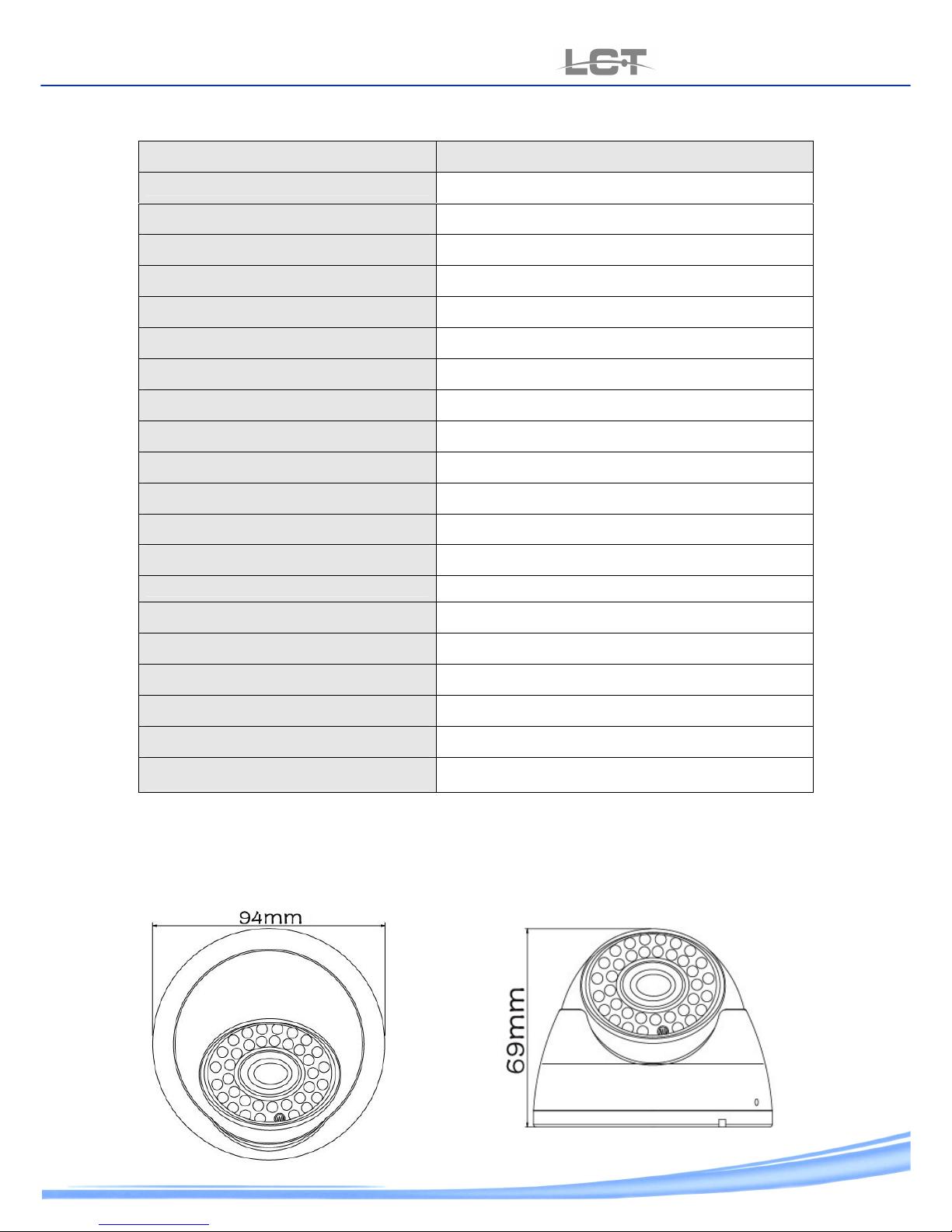

SPECIFICHE TECNICHE – Technical Features
C ONTENUTO DELLA CONFEZIONE – Package contents
• Telecamera / Camera
• Cavo video / Video cable
• Base, Staffa e viti / Base, bracke and Screws
•Manuale / Manual
D IMENSIONI - Dimension
MODELLO
MODEL LCT21DOMC
Standard Video 1/3” Sony Super HAD CCD
Sensore
Sensor PAL
Risoluzione immagini
Picture element NTSC: 510 X 492, PAL: 500 X 582
Risoluzione
Resolution ze 420 TVL
Ottica
Lens 3.6 mm
Illuminazione minima
Minimum lux
0 Lux (con IR LEDs ON) 
S/R
S/N ≥48 dB
Frequenza verticale
Vertical frequency NTSC: 59.94HZ . PAL: 50Hz
Sistema di scnasione
Scanning System
2:1 Interlacciato
Interlace
Sincronizzazione
Synchroni
Interna
Internal.
Correzione di Gamma
Gamma Correction 0,45
Portata Led infrarossi
IR Project Distance 20m(23 IR LED)
Attivazione IR
IR Status
Sotto 10 Lux da CDS
Under 10 lux by CDS
AGC Auto
Shutter Elettronico
Electrical Shutter NTSC: 1/60S~1/100.000S; PAL: 1/50S~1/100000S
Ambiente
Environment
-30°C ~ + 60°C
Temperatura
Temperature
-10°C ~ + 50°C
Alimentazione
Power Supply 12VDC/ 300mA
Dimensioni
Dimensions Ø94 x 69
Peso
Weight 400 g.

Manuale di installazione User Manual
LCT21 OMC LCT21 OMC
pag. 4 www.hrcctv.com
I NSTALLAZIONE – Installation
• Controllare il sistema di funzionamento prima di installare .
Check the system for operation prior to installing the system
• Scegliere la posizione più adatta
Choose the best osition
•Fissare la telecamera utilizzando le viti in dotazione.
Fix the camera using screws in equi ment
•Inserire la staffa in dotazione e serrare con la sua auto blocco di fissaggio
Insert supplied racket and tighten it with its self locking fastener
•Regolare l’inclinazione della telecamera
Regulate the lens osition
•Collegare la telecamera a un monitor o ad altro supporto di riproduzione video
Connect camera to monitor or to other video equi ments
•Collegare il cavo di alimentazione 12 Vdc.
Connect ower cable 12Vdc.
Specifiche tecniche soggette a variazioni senza preavviso.
Technical specifications can be modified without any preliminary notice
