Leakomatic M3i+ User manual

M3i+
Installation manual
Asennusohje
Installationsanvisning
2021

3

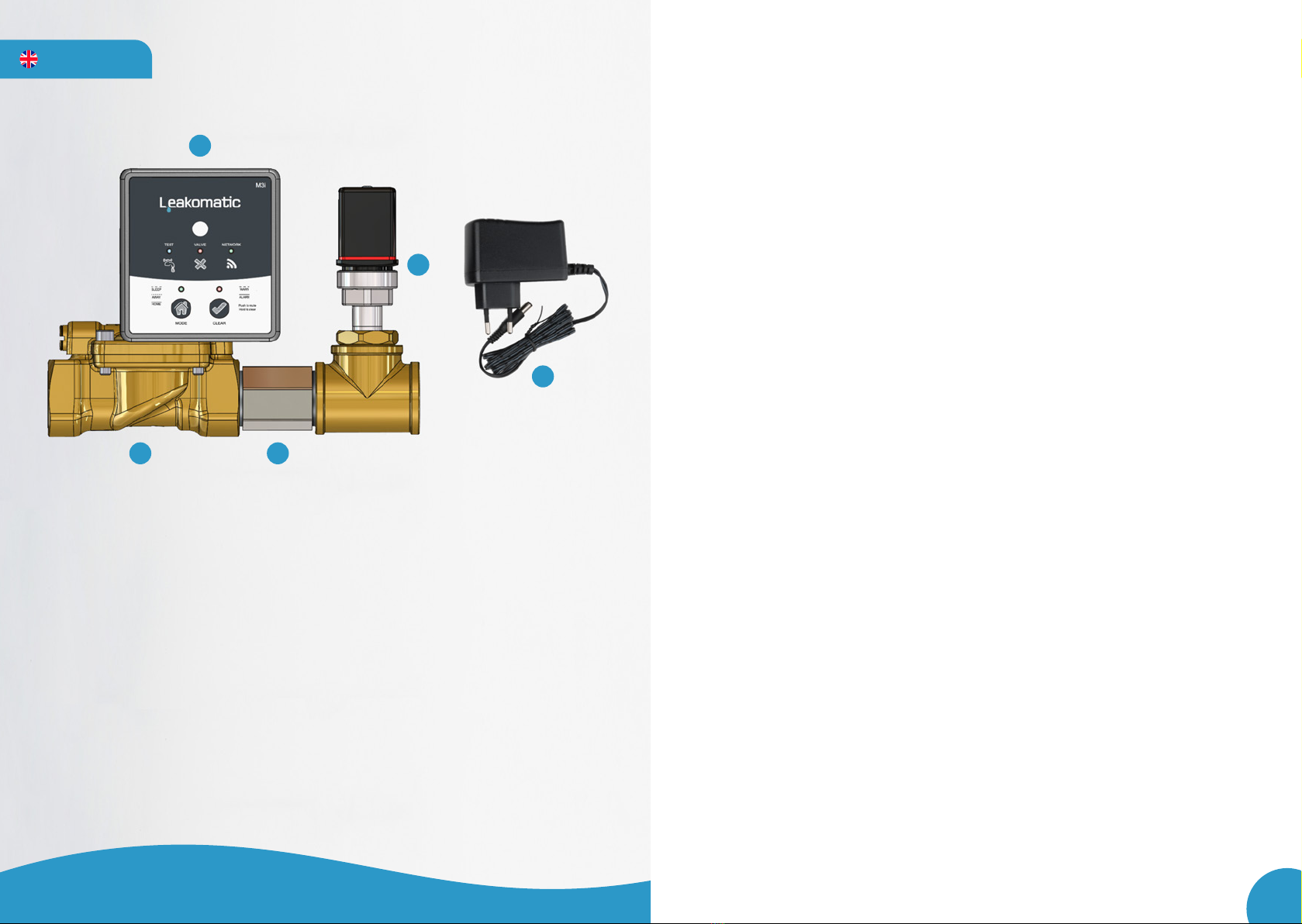

PACKAGE CONTENTS
1. Control unit
2. Solenoid valve
3. Pressure sensor
4. Flow sensor
5. Power adapter
1
2
3
4
5
ENGLISH NOTICE!
• Installation must be performed by a professional.
• The valve unit needs to be installed in an environment where there is no risk of
freezing.
• Test pressure 16 bar. Working pressure should not exceed 10 bar and the water
temperature shall be between 0–90 degrees Celsius.
• M3i+ unit is an integrated assembly, which before delivery is pressure tested.
If this interconnection is adjusted, the fitter is responsible for the product
being pressure tested in conjunction with reassembly. The measure may
impose restrictions on the product’s factory warranty.
• Equipment, which needs water for safety purposes, must be ensured supply of
water (e.g. automatic fire extinguishing equipment) even when the leak detec-
tion unit is in the closed state.
• If there is any water pressure raising equipment or any self flushing water purifi-
cation system present, the valve unit should be installed down streams.
• If the product is installed where there is a separate incoming domestic hot water
line, the unit must be mounted so that it also shuts off the hot water supply
when the valve is closed. If only the cold water is turned off, there is a risk
of scalding.
WARRANTY
In order for the product warranty to be effective, the unit must be installed in
accordance with these instructions. The functioning of the product depends
on its correct installation. It is not permitted to replace or exclude parts of
the product package.
BEFORE INSTALLATION OF THE Mi+
Make sure that you have access to a Wi-Fi network from the spot where you intend
to install the M3i+ unit. For instance, try using a cell phone to access the Internet
through Wi-Fi at the location where the unit will be mounted. Good service makes it
likely that connecting the M3i+ to the cloud service will be successful.
NOTE! It is not enough to check just the strength of the signal (number of bars) in
the Wi-Fi icon of the mobile device. Signal strength displayed on the mobile device
only applies to reception. In order to make sure that the wireless connection is
functioning, it is also necessary to check transmission by actually using the network.
Information how to connect to the free cloud service cloud.leakomatic.com is
explained in the User manual which can be downloaded from the support section
at leakomatic.com.
The free Leakomatic app is available in App Store or Google Play. The product can be
installed in an apartment, detached house or apartment building.

54
MOUNTING OF WIRING HARNESSES
Mounting of the control unit and its connection to the pressure sensor and the flow
sensor is normally carried out before the delivery.
Always disconnect power from the control unit before dismantling from
the valve unit to prevent power surges that could damage the electronic
components.
1. The pressure sensor should be connected to the “Sensor” connector and the
flow sensor should be connected to the “Flow” connector on the control unit.
2. The power adaptor is connected to the socket and the connector “Power” of
the control unit.
AFTER INSTALLATION
CHECK THAT ...
• the unit does not register any flow when water supply is turned off
• the test indicator’s blue light is on when water is running continuously
• to carry out the functionality test, set the system into the Away and then run
water until the flow is registered. After a moment, the valve unit shuts off and
the red alarm light comes on. If the audio alarm is activated you will hear the
alarm sound.
• warnings and alarms are reset with the Reset button. A short push turns off the
alarm sounds, while holding the button resets the respective alarm causing the
solenoid valve to open; the red alarm light then goes out.
The troubleshooting and leak detection guide are available on our website at
www.leakomatic.com.
ANNUAL MAINTENANCE
Annually and always after maintenance, check that the unit correctly cuts off the
water supply by inducing a flow alarm according to the function test instructions
above.
AUX out AUX in Sensor Flow Power

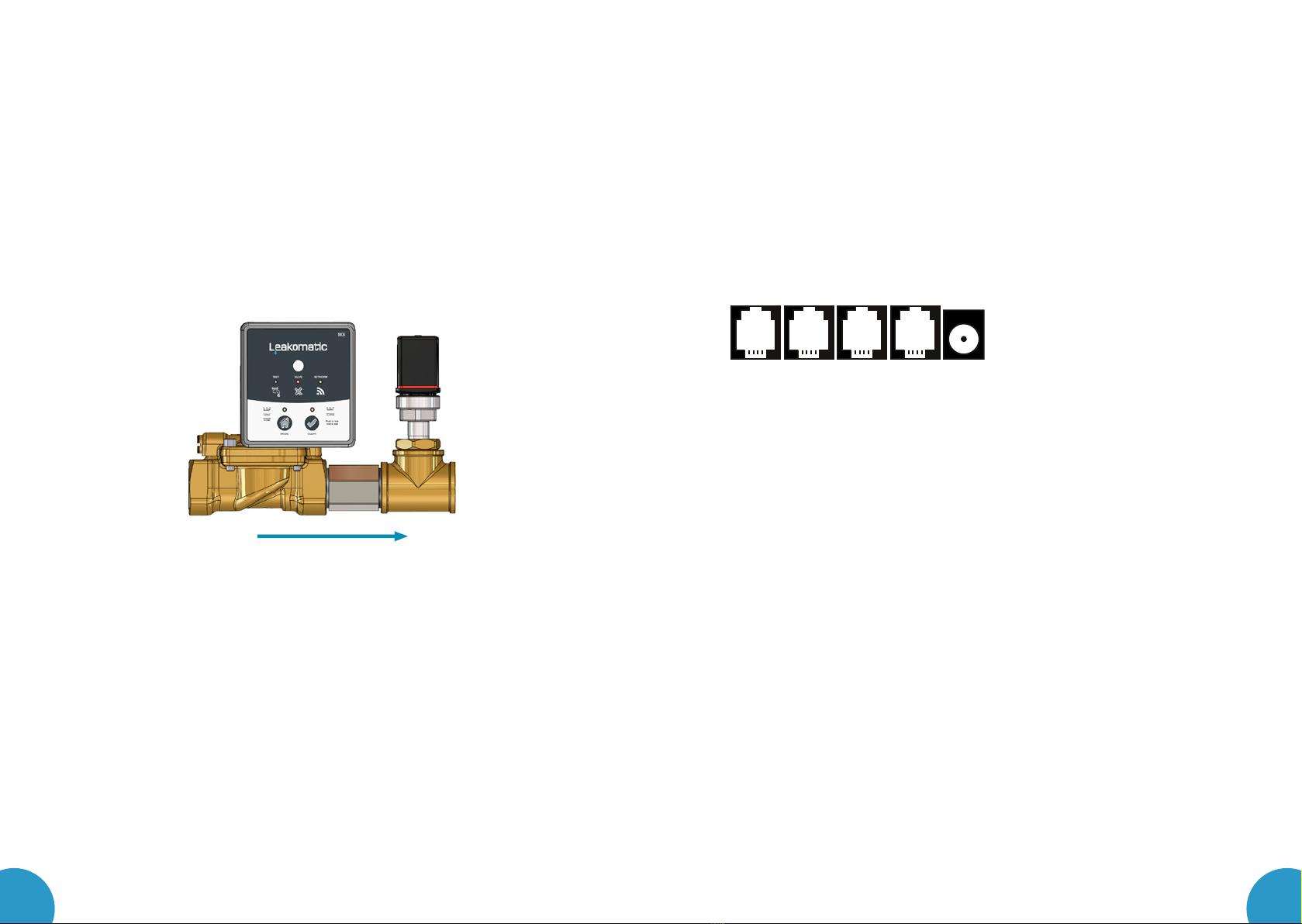

INSTALLATION OF PRODUCT
INSTALLATION OF THE VALVE UNIT
1. First close the shutoff valve of the water network.
2. Before installing the valve unit into any new water pipes, the pipes need to
be flushed carefully, until no particles can be observed in the flushing water.
3. Any accessories supplied with the product package are manufactured of
materials approved for pressurized tap water. In order to avoid corrosion
caused by galvanic current, never use any parts or materials, which are
galvanized, zinc-plated or made of black steel for mounting purposes.
4. The M3i+ unit should be installed after the water meter, and as early as possible
in the pipe system. A tight back check valve should be fitted before the valve unit.
The arrow on the solenoid valve shows the direction of the flow of water.
Be extremely careful when cutting any pipes for mounting purposes, and make sure
that no thread seal tape or flax fibres are left inside the pipes, which could be carried
by water into the valve unit and prevent the Leakomatic sensor from working.
5. The valve unit can be mounted into either a horizontal or a vertical pipe.
6. If possible, mount the valve unit such that the coil is facing up, in order to
prevent particles from getting into the coil shaft.
7. The valve unit should be mounted so that it is not affected by any lateral or
longitudinal compression, torsion or traction forces.
8. Open the shutoff valve of the water supply network.
9. Inspect the installation ensuring water tightness of the assembly.
We recommend installing a ball valve after the valve unit to facilitate subsequent
maintenance operations.

76
SUOMI
TUOTEPAKETTI SISÄLTÄÄ
1. Ohjausyksikkö
2. Venttiiliyksikkö
3. Paineanturi
4. Virtausanturi
5. Virta-adapteri
1
2
3
4
5
Ohjeet maksuttomaan pilvipalveluun kirjautumiseen osoitteessa
cloud.leakomatic.com löydät käyttöohjeesta. Käyttöohje on ladattavissa
sivustomme Tuki-osiosta osoitteesta leakomatic.com.
Maksuton Leakomatic-sovellus on ladattavissa App Store- ja Google Play-
sovelluskaupoista. Tuote voidaan asentaa asuntoon, omakotitaloon tai
kerrostaloon.
TÄRKEÄÄ!
• Asennukseen tarvitaan alan ammattilainen.
• Venttiiliyksikkö on asennettava tilaan missä ei ole jäätymisriskiä.
• Testipaine 16 baaria. Käyttöpaine ei saa ylittää 10 baaria ja veden lämpötila on
oltava 0–90 astetta Celsius.
• M3i+-yksikkö on yhtenäinen kokonaisuus, joka ennen toimitusta painetestataan.
Mikäli kokonaisuutta säädetään, asentaja vastaa siitä, että tuote painetestataan
asennettaessa sitä uudelleen. Toimenpide voi rajoittaa tuotteen tehdastakuuta.
• Laitteelle, joka vaatii vettä turvallisuussyistä (esimerkiksi automaattiset palon-
sammutuslaitteet), on turvattava vedensaanti ennen vuotohälytintä, vaikka
vesivuotovahti olisi suljetussa tilassa.
• Jos järjestelmässä on jonkunlainen paineenkorotuslaitteisto tai itsehuuhteleva
vedenpuhdistusjärjestelmä, on venttiiliyksikkö asennettava näiden jälkeen.
• Jos laite on asennettu paikkaan, jossa on oma sisääntuleva lämminvesijohto,
laite on asennettava siten, että venttiilin ollessa suljettuna se katkaisee myös
kuuman veden. Katkaisemalla ainoastaan kylmän veden laite voi aiheuttaa
palovammavaara.
TAKUU
Jotta tuotteen takuu olisi voimassa, se täytyy asentaa näiden ohjeiden
mukaisesti. Tuotteen toiminta on riippuvainen oikein tehdystä asennuksesta.
Asennuksesta ei saa jättää pois tai korvata jollain muulla osia, kuten mutataskua
tai takaiskuventtiiliä, jotka ovat mukana toimituspaketissa, vaikka sellaisia olisi
putkistossa jo valmiina.
ENNEN KUIN Mi+ ASENNETAAN
Tarkista että saat yhteyden Wifi-verkkoon paikassa, johon olet ajatellut kiinnittää
M3i+-yksikön. Käytä esimerkiksi matkapuhelintasi paikassa, johon yksikkö
kiinnitetään. Mikäli yhteys toimii, on hyvät edellytykset liittää M3i+ pilvipalveluun.
HUOM! Ei riitä, että tarkistetaan pelkästään signaalin voimakkuus (viivojen määrä)
mobiililaitteen Wifi-ikonissa. Signaalin voimakkuus, joka lukee mobiililaitteessa,
koskee ainoastaan vastaanottoa. Jotta voidaan varmistaa että langaton verkko
toimii, on myöskin lähetystä tarkistettava käyttämällä verkkoa.

98

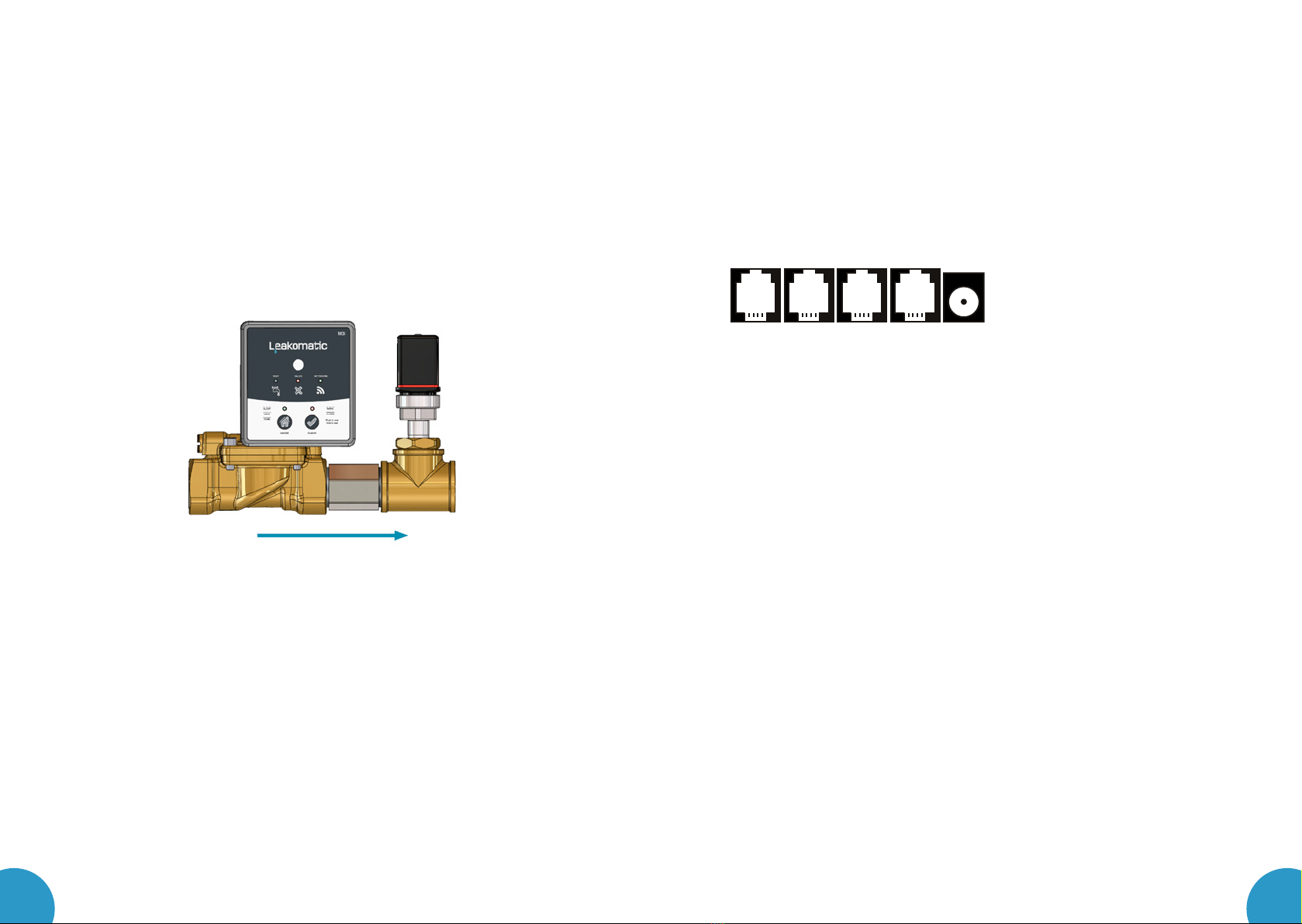

TUOTTEEN ASENNUS
VENTTIILIYKSIKÖN ASENNUS
1. Sulje ensin vesiverkoston sulkuventtiili.
2. Ennen kuin mittausyksikkö asennetaan uusiin vesijohtoihin, johtoja täytyy
3. Tuotepaketin mukana tulevat lisätarvikkeet on valmistettu
juomavesihyväksytystä materiaalia.
Jotta vältetään galvaanisen virran aiheuttama korroosio, asennuksessa
ei tulisi käyttää osia tai materiaaleja, jotka on galvanoitu, sinkitty tai
valmistettu mustasta teräksestä.
4. M3i+-yksikkö asennetaan putkistoon vesimittarin jälkeen niin pian kuin se
on mahdollista. Venttiiliyksikön edelle tulee asentaa tiivis suuntaventtiili.
Magneettiventtiilissä oleva nuoli osoittaa veden virtaussuunnan.
Asennuksen yhteydessä tehtävissä putkien katkaisuissa täytyy olla ehdottoman
huolellinen, niin ettei putken sisäpuolelle jää katkaisun yhteydessä kierreteippiä
tai pellavalankaa, jotka voivat veden mukana ajautua venttiiliyksikköön ja haitata
venttiilin toimintaa.
5. Magneettiventtiili voidaan asentaa sekä vaaka- että pystysuoraan putkeen.
6. Jos mahdollista, niin venttiili asennetaan mieluiten niin, että puola on ylöspäin
jotta magneettiventtiilin puolaan ei tule hiukkasia.
7. Venttiili on asennettava niin, ettei siihen kohdistu joko sivusuunnassa tai
pituussunnassa puristus-, vääntö- tai vetovoimia.
8. Avaa vesiverkoston sulkuventtiili.
9. Tarkista asennuksen tiiviys.
Suosittelemme, että magneettiventtiilin jälkeen asennetaan palloventtiili mahdollisten
tulevien huoltotoimenpiteiden helpottamiseksi.
OHJAUSYKSIKÖN ASENNUS JA KAAPELOINTI
Ohjausyksikön asennus ja sen liitäntä paineanturiin ja virtausanturiin suoritetaan
normaalisti ennen toimitusta.
Ota aina virta pois laitteen ohjausyksiköstä ennen venttiiliyksikön irrottamista.
Näin vältät mahdolliset virtapiikit, jotka voivat vahingoittaa laitteen
elektroniikkaa.
1. Tarkista, että paineanturin tunnistin on yhdistetty anturiin ja toinen pää
ohjausyksikön ”Sensor”-liitäntään Virtausanturin tulee olla yhdistettynä
”Flow”-liitäntään.
2. Virta-adapteri kytketään pistorasiaan sekä ohjausyksikön ”Power” liittimeen.
ASENNUKSEN JÄLKEEN
TARKISTA ETTÄ …
• yksikkö ei rekisteröi virtausta, kun vettä ei lasketa.
• testi-indikaattorin sininen valo palaa, kun vettä lasketaan.
• toimintatesti suoritetaan niin, että järjestelmä asetetaan Poissa-tilaan ja
tämän jälkeen lasketaan vettä, kunnes virtaus rekisteröityy. Hetken kuluttua
magneettiventtiili sulkeutuu ja hälytysvalon punainen valo syttyy. Äänihälytys
kuuluu, mikäli hälytysäänet on aktivoitu.
• varoitukset ja hälytykset kuitataan Kuittauspainikkeella. Lyhyt painallus
vaimentaa varoitus- ja hälytysäänet, kun taas pitkä painallus kuittaa kyseisen
hälytyksen, jolloin magneettiventtiili aukeaa ja hälytysvalon punainen valo
sammuu.
Vianmäärittely- ja vuodonetsintäopas löytyy tuki-sivuiltamme osoitteessa
www.leakomatic.com.
VUOSITTAINEN HUOLTO
Varmista vuosittain ja aina kun huoltotoimenpiteitä on suoritettu, että
magneettiventtiili sulkee vedentulon oikein. Aseta Leakomatic Poissa- asentoon
virtauksen ajaksi ja tarkista, sulkeutuuko magneettiventtiili asennetun ajan jälkeen.
AUX out AUX in Sensor Flow Power

11
SVENSKA VIKTIGT!
• Installationen ska utföras av installatör med behövliga fackkunskaper.
• Ventilenheten skall installeras i utrymme där frysrisk inte kan förekomma.
• Provningstryck 16 bar. Drifttrycket får inte överstiga 10 bar och vatten-
temperaturen ska vara 0–90 grader Celsius.
• M3i+-enheten är en sammankopplad enhet som före leverans är trycktestad.
Om denna sammankoppling justeras ansvarar montören för att produkten
trycktestas i samband med återmontering. Åtgärden kan medföra begräns-
ningar i produktens fabriksgaranti.
• Ventilenheten skall installeras så att utrustning som kräver vatten av säkerhets-
skäl (t.ex. brandsläckningssystem) eller annan utrustning där tillgång till vatten
är kritisk för dess funktion, ska få sin vattenförsörjning även om läckagevarnaren
är i stängt läge.
• Finns någon form av tryckförhöjningsutrustning eller självspolande vatten-
reningsanläggning i rörsystemet så ska ventilenheten monteras efter denna
utrustning.
• Om produkten installeras där egen inkommande tappvarmvattenledning finns
så måste enheten monteras så att den vid ventilstängning också bryter varm-
vattensförsörjningen. Om endast kallvattnet stängs av så finns skållningsrisk.
GARANTI
För att produktens garanti skall vara giltig krävs att den installeras i enlighet
med dessa anvisningar. Produktens funktion är beroende av en korrekt utförd in-
stallation. Det är inte tillåtet att ersätta eller utelämna delar av produktpaketet.
FÖRE INSTALLATION AV Mi+
Kontrollera att du har WiFi täckning på platsen du avsett för M3i+-enheten.
Använd t.ex. din mobiltelefon att surfa med från platsen där enheten skruvas fast.
Om anslutningen fungerar så kommer du att ha bra förutsättningar att lyckas
ansluta din M3i+ till molntjänsten.
OBS! Det räcker inte att bara kontrollera signalstyrkan (antal streck) på WiFi-ikonen
i mobilen. Signalstyrkan som anges i mobilen avser endast mottagning. För att det
trådlösa nätverket skall fungera måste även sändning kontrolleras genom att
använda nätet.
PRODUKTPAKETET INNEHÅLLER
1. Styrenhet
2. Magnetventil
3. Tryckgivare
4. Flödesgivare
5. Strömadapter
1
2
3
4
5
Anvisningar om anslutning till den kostnadsfria molntjänsten cloud.leakomatic.com
finns i Bruksanvisningen som finns att ladda ner från support-sidorna på
leakomatic.com.
Leakomatic-appen är kostnadsfri och kan laddas ner från App Store eller Google Play.
Produkten kan installeras i lägenhet, egnahemshus eller flerbostadshus.

1312
MONTERING AV STYRENHET OCH KABLAGE
Montering av styrenheten och dess anslutning till tryckgivaren och flödesgivaren är
normalt utfört innan leverans.
Gör alltid styrenheten strömlös före demontering från ventilenheten för att
undvika att eventuella strömspikar skadar elektroniken.
1. Tryckgivaren ska vara kopplad till kontakten ”Sensor” och flödesgivaren ska vara
kopplad till kontakten ”Flow” på styrenheten.
2. Strömadaptern kopplas till ett eluttag och den andra änden kopplas till
kontakten ”Power” på kontrollenheten.
EFTER INSTALLATIONEN
KONTROLLERA ATT …
• enheten inte registrerar flöde då inget vatten tappas
• den blå testindikatorn tänds då vatten tappas kontinuerligt
• funktionstest utförs genom att välja läget Borta, öppna en vattenkran och vänta
tills flöde registreras. Efter inställd tillåten flödestid för Bortaläget stänger mag-
netventilen vattentillförseln och den röda lysdioden tänds. Summern ljuder om
ljudsignal är aktiverat.
• återställning av varning och alarm görs med kvitteringsknappen. En kort knapp-
tryckning tystar ljudet och en lång knapptryckning kvitterar alarmet, öppnar
magnetventilen och den röda lysdioden slocknar.
Guide för felsökning och läckagesökning finns på supportsidorna på leakomatic.com.
ÅRLIGT UNDERHÅLL
Årligen samt alltid när underhållsarbeten har utförts, kontrollera att enheten
stänger av vattentillförseln genom att framkalla ett flödeslarm enligt funktions-
testanvisningen ovan.
AUX out AUX in Sensor Flow Power
INSTALLATION AV PRODUKTEN
MONTERING PÅ RÖR
1. Stäng avstängningsventil på inkommande vattenledning.
2. Före installation i nya vattenledningar eller då rör har kapats skall ledningarna
spolas rena tills vattnet är fritt från partiklar.
3. De delar som medföljer produktpaketet är tillverkade av drickvattengodkända
material. För att undvika risk för galvaniska strömmar som orsakar korrosion
mellan olika materialtyper får inte delar som är galvaniserade, förzinkade
eller tillverkade av svartstål användas vid installationen.
4. M3i+-enheten ska installeras efter vattenmätaren, så tidigt i rörsystemet
som möjligt. En tät backventil ska vara monterad före ventilenheten.
Pilen på magnetventilen visar flödesriktningen.
Noggrannhet bör iakttas vid rörskarvning så att inte skarvningsmaterial så som
gängtejp eller lingarn blir kvar på insidan av vattenrören då dessa kan följa med
vattnet in i enheten och störa Leakomatic-ventilens funktion.
5. Magnetventilen kan monteras på både vågräta och lodräta rör.
6. Om möjligt ska ventilen monteras så att spolen är riktad uppåt, detta för att
partiklar inte ska samlas i magnetventilsspolens axel.
7. Ventilen ska monteras så att den, varken i sidled eller längsgående, är utsatt för
tryck-, vrid- eller dragkrafter.
8. Öppna ventil på inkommande vattenledning.
9. Utför täthetskontroll över installationen.
Vi rekommenderar att man monterar en kulventil efter magnetventilen för att underlätta
framtida underhåll.

1514
YGR
GND
C
Revision
Author
SENSOR
FLOW
SENSOR
AUX_IN AUX_OUT
Dry Contact
Vmax = 200 AC/DC
Amax = 500 mA
VALVE
12
AUX_IN_2
FLOW
SENSOR
Created
Title

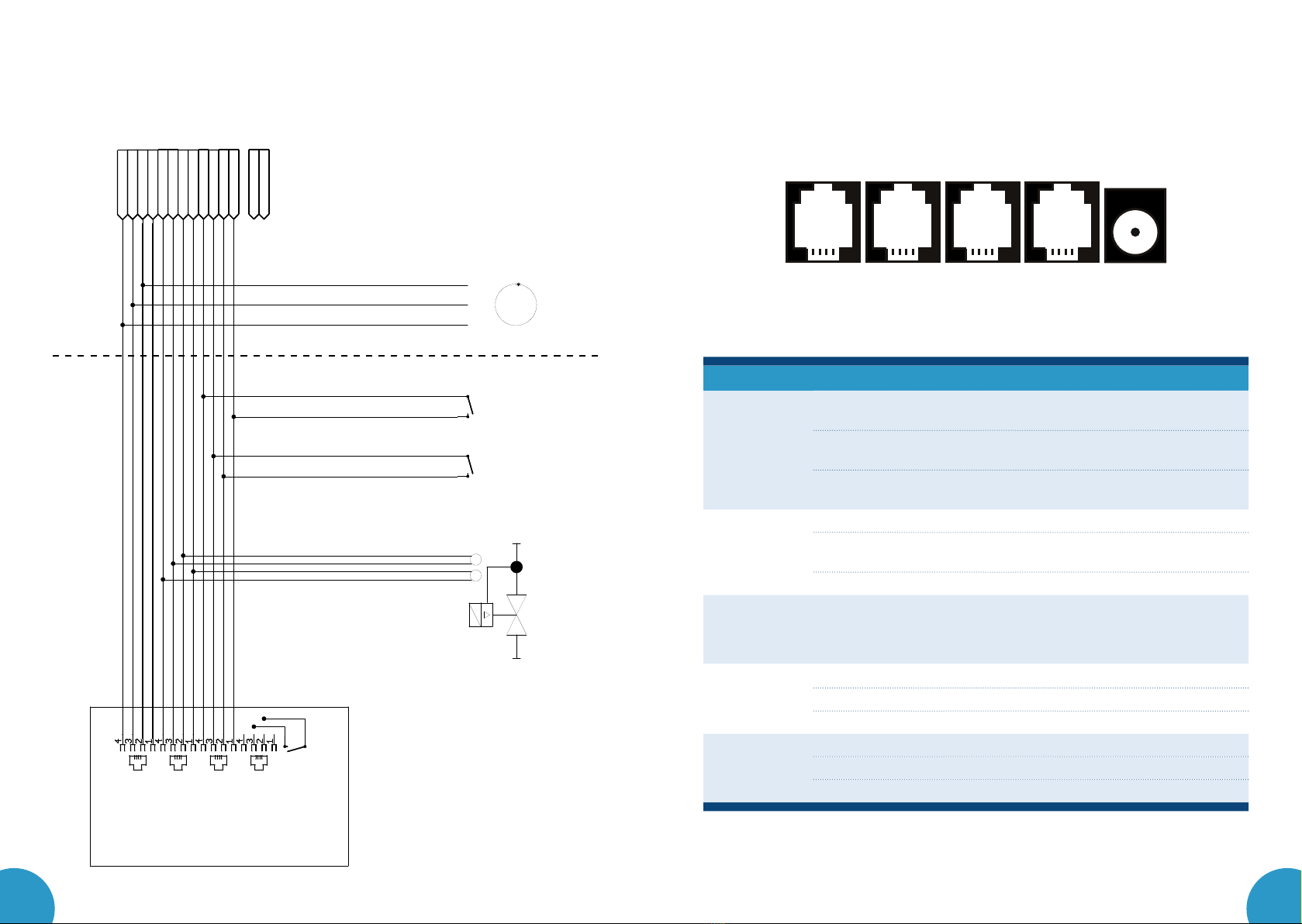

Automation Schematics LOM-303
FLOW_IN
GND
FLOW_+3V
AUX_IN_1
Jan-Erik Eriksson
2019-01-10
SENSOR1A
AUX_IN_2_+3V AUX_OUT
GND
GND
SENSOR1
SENSOR1A_+24V
AUX_OUT
GND
AUX_IN_1_+3V
PT
LEAKOMATIC LOM 
AUTOMATION SCHEMATICS  AUTOMAATIOKAAVIO 
AUTOMATIONS SCHEMA
PORTS  SISÄÄNTULOT  INGÅNGAR
AUX in
1
2
Two digital AUX inputs for: Home/Away control, warning or alarm.
Kaksi digitaalista AUX-sisääntuloa kotona/poissatoimintoa, varoitusta
tai hälytystä varten.
Två digitala AUX-ingångar för: Hemma/Borta-styrning, varning
eller alarm.
Sensor
3
4
Leakomatic sensor input, analogue input for temperature and pressure
Leakomatic-anturin sisääntulo, analoginen sisääntulo lämpötilaa ja
painetta varten.
En Leakomaticsensor-ingång, en analog ingång för temperatur och tryck
AUX out
5
Digital AUX output (relay output)
Digitaalinen AUX-ulostulo (releulostulo)
En digital AUX-utgång (reläutgång)
Flow
6
Leakomatic flow sensor
Leakomatic virtausanturi
Leakomatic flödesgivare
Power
7
AC adapter connector
Virta-adapterin liitäntä
Anslutning för strömadapter
AUX out AUX in Sensor Flow Power
* FLOW SENSOR
From rev. LOM-303 /C
Mallista LOM-303/C
Från rev. LOM-303/C
