LEM fx 12 User manual

IMPORTANT SAFETY INSTRUCTIONS
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK OR INJURY TO PERSONS
WARNING - When using electric products, basic precautions should always be followed, including the
following:
1. Read all the SAFETY INSTRUCTIONS before using the product.
2. To reduce the risk of injury, close supervision is necessary when the product is used near children.
3. Do not use this product near water - for example, near a bathtub, washbowl, kitchen sink, in a wet
basement or near a swimming poor or the like.
4. This product in combination with headphones or an amplifier, may be capable of producing sound
levels that could cause permanent hearing loss. Do not operate for a long period of time at high volume
level or at a level that is uncomfortable. If you experience any hearing loss or ringing in the ears, you
should consult an audiologist.
5. This product should be located so that its location or position does not interfere with its proper
ventilation.
6. This product should be located away from heat sources such as radiators, heat registers or other
products that produce heat.
7. The product should be connected to a power supply only of the type described on the operating
instructions or as marked on the product.
8. This product may be equipped with a polarized line plug (one blade wider than the other). This is a
safety feature. If you are unable to insert the plug into the outlet, contact an electrician to replace your
obsolete outlet. Do not defeat the safety purpose of the plug.
9. The power-supply cord of the product should be unplugged from the outlet when left unused for a
long period of time. When unplugging the power-supply cord, do not pull on the cord, but grasp it by
the plug.
10. Care should be taken so that object do not fall and liquid are not spilled into the enclosure through
openings.
11. The product should be serviced by qualified service personnel when:
A. The power-supply cord or the plug has been damaged; or
B. Objects have fallen, or liquid has been spilled into the product; or
C. The product has been exposed to rain; or
D. The product does not appear to operate normally or exhibits a marked change in performance; or
E. The product has been dropped or the enclosure damaged.
12. Do not attempt to service the product beyond that described in the user-maintenance instructions.
All other servicing should be referred to qualified service personnel.
13. WARNING - Do not place objects on the product's power cord or place it in a position where anyone
could trip over, walk on or roll anything over it. Do not allow the product to rest on or to be installed over
power cords of any type. Improper installations of this type create the possibility of fire hazard and/or
personal injury.
SAVE THESE INSTRUCTIONS
The lightning flash with arrowhead symbol within an
equilateral triangle is intended to alert the user to the
presence of uninsulated "dangerous voltage" within the
product's enclosure, that may be of sufficient magnitude to
constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the
literature accompanying the appliance.

fx 12
3
1. Introduzione
Congratulazioni per l'acquisto dell'effetto digitale fx 12!
Per un impiego corretto dell'effetto seguite le istruzioni
riportate in questo manuale. Buon divertimento e buon
lavoro.
2. Sommario
3. Norme di Installazione ed Uso. . . . . . . . . . 3
4. Pannello Frontale . . . . . . . . . . . . . . . . . . . 3
5. Pannello Posteriore. . . . . . . . . . . . . . . . . . 3
6. Connessioni . . . . . . . . . . . . . . . . . . . . . . . 4
7. Preset . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
8. Specifiche Tecniche. . . . . . . . . . . . . . . . . . 4
3. Norme di Installazione ed Uso
1. La protezione e la manutenzione.
Evitate di collocare l'effetto in vicinanza di forti fonti
di calore e di esporlo direttamente alla luce solare,
alla pioggia, all’umidità, alla polvere o ad intense
vibrazioni. Non forzate manopole, interruttori e cursori:
sono studiati per rispondere ad una leggera pressione
e potrebbero essere danneggiati se usati con forza
eccessiva. In caso di avaria non aprite l'effetto,
ma rivolgetevi al più vicino Centro di Assistenza
GENERALMUSIC.
2. Prevenzione di possibili disturbi.
Verificate che il luogo di installazione non presenti
disturbi industriali o a radio frequenza. Evitate
comunque di installare la vostra apparecchiatura in
stretta prossimità di apparecchi radio, TV, telefoni
cellulari, etc., in quanto questi potrebbero causare
interferenze rumorose.
3. Collegamento alla rete elettrica
Per alimentare l'effetto usate esclusivamente
l'alimentatore in dotazione. Accertatevi, inoltre, che
la tensione di rete corrisponda a quella indicata
sull'alimentatore (è accettata una tolleranza fino
al ±10%) e che il cavo di alimentazione non sia
danneggiato e non presenti fili scoperti. Per evitare
pericolosi picchi di segnale effettuate i collegamenti
delle uscite dopo aver acceso l'effetto o con il volume
del canale dell'effetto nel mixer o amplificatore al
minimo.
4. Collegamenti di segnale
Per il collegamento degli ingressi e delle uscite
dell'effetto usate solo cavi di segnale opportunamente
schermati, in dotazione all'effetto ne sono forniti tre di
lunghezza 1,5mt ciascuno. Verificate periodicamente
che i cavi impiegati siano in buono stato, con le
connessioni realizzate nel modo corretto e con tutti
i contatti in perfetta efficienza, in modo da evitare
inconvenienti come falsi contatti, rumori di massa,
scariche, ecc.
4. Pannello Frontale (fig. 1)
1. POWER
Per accendere o spegnere l'effetto, quando acceso il
tasto si illumina. Si consiglia di accendere l'effetto prima
del mixer o comunque con il canale in mute.
2. PRESETS
Selettore per la scelta dei PRESET del DSP. Consente
di scegliere tra 16 diverse tipologie di effetti: riverberi
di varia natura, delay mono o stereo, effetti modulati,
combinazioni di due effetti, vedere anche la tabella
preset.
3. VARIATIONS
Selettore che consente di scegliere tra 16 diverse
varianti (durata, profondità, contenuto armonico, etc.)
della tipologia di effetto selezionata con PRESETS. La
presenza di 16 varianti per ciascun PRESET consente
di avere a disposizione 256 effetti diversi, vedere
anche la tabella preset.
4. INPUT
Controlla il livello di ingresso dell'effetto. Si consiglia di
regolarlo affinchè il led di peak resti spento o si accenda
solo saltuariamente.
5.MIX
Controlla la quantità del suono effettato (posizione
WET) rispetto al suono naturale (posizione DRY).
5.OUTPUT
Controlla il livello di uscita dell'effetto.
7. LED PEAK/MUTE
Questo LED segnala due condizioni:
• luce fissa = indica la condizione di MUTE dell’effetto.
• lampeggiante = indica che il segnale inviato all’effetto
è prossimo al massimo livello accettabile prima della
distorsione. In questo caso, riducete il livello del segnale
inviato all’effetto agendo sul controllo INPUT.
5. Pannello Posteriore (fig. 2)
8. INPUT
Ingresso di LINEA con JACK sbilanciato, utilizzabile
con i segnali provenienti da tutte le apparecchiature
con uscita ad alto livello.
9. OUTPUT (right)
Uscita di LINEA con JACK sbilanciato del solo canale

4
fx 12
destro, utilizzabile con tutte le apparecchiature con
ingresso ad alto livello.
10. OUTPUT (left/mono)
Uscita di LINEA con JACK sbilanciato del canale
sinistro o uscita mono se non è utilizzata l'uscita del
canale destro, utilizzabile con tutte le apparecchiature
con ingresso ad alto livello.
11. FOOTSWITCH
Permette di collegare un controllo a pedale col quale
attivare/disattivare l'effetto; notare che solo la parte di
suono effettato (WET) viene esclusa, la parte di suono
naturale (DRY) passa tra ingresso e uscite inalterata.
12. 12 V.d.c.
È l'ingresso dell'alimentatore, usate esclusivamente
quello in dotazione all'apparecchio.
6. Connessioni (fig. 3 e 4)
È possibile collegare l'effetto ad un mixer o ad un
amplificatore per strumenti con ingressi/uscite a livello
linea:

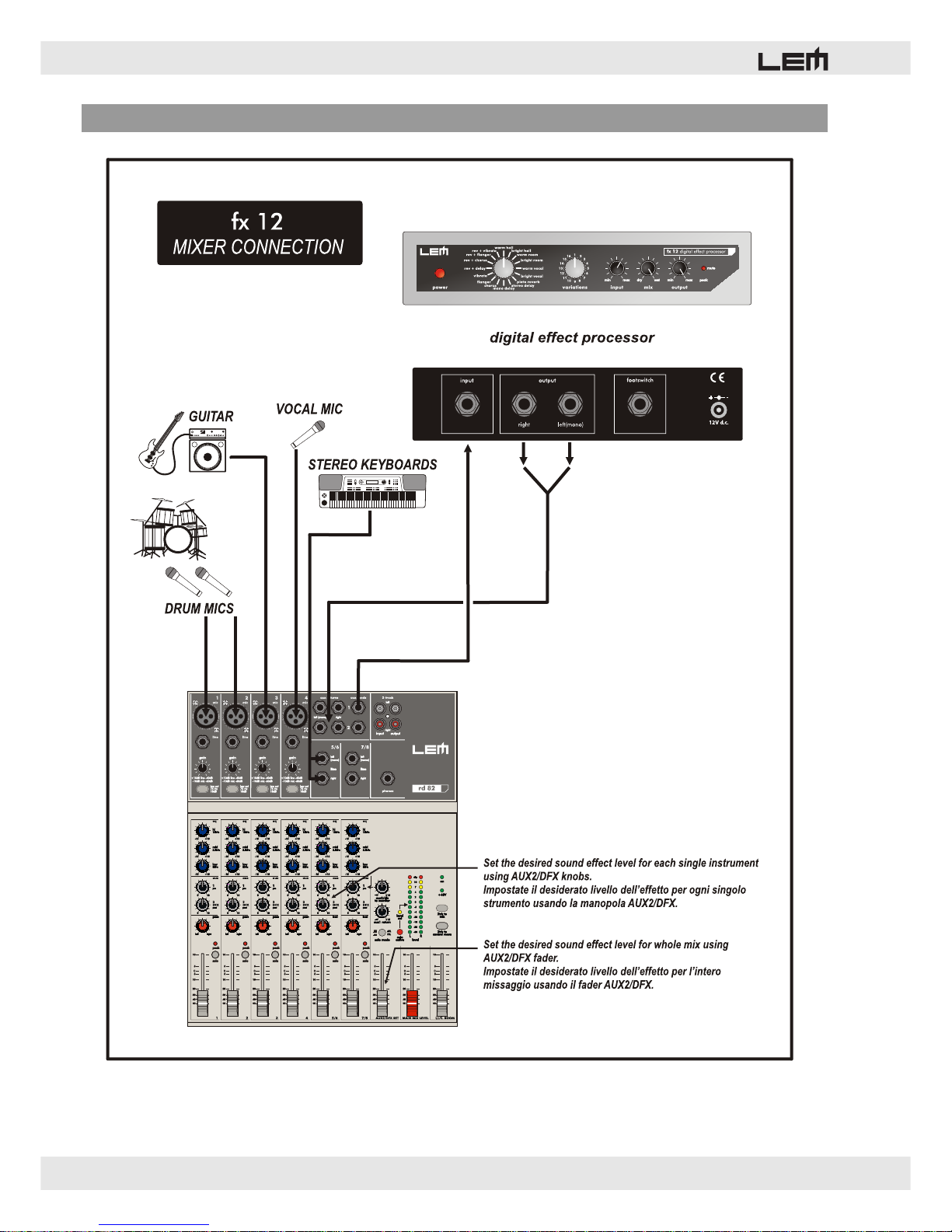

1. CONNESSIONE AD UN MIXER
Questo tipo di connessione è il più comunemente
adottato per usare l'effetto sia su voci che su
strumenti.
Ruotare il controllo MIX completamente a destra su
WET e impostare a circa metà corsa i controlli INPUT
e OUTPUT, in seguito si effettuerà una regolazione più
fi n e .
Regolare il volume della voce o strumento senza effetto
direttamente dal canale del mixer.
Regolare la quantità di effetto per quella voce o
strumento tramite il controllo AUX nel medesimo
canale.
Regolare il suono effettato dall' ingresso AUX sul
mixer.

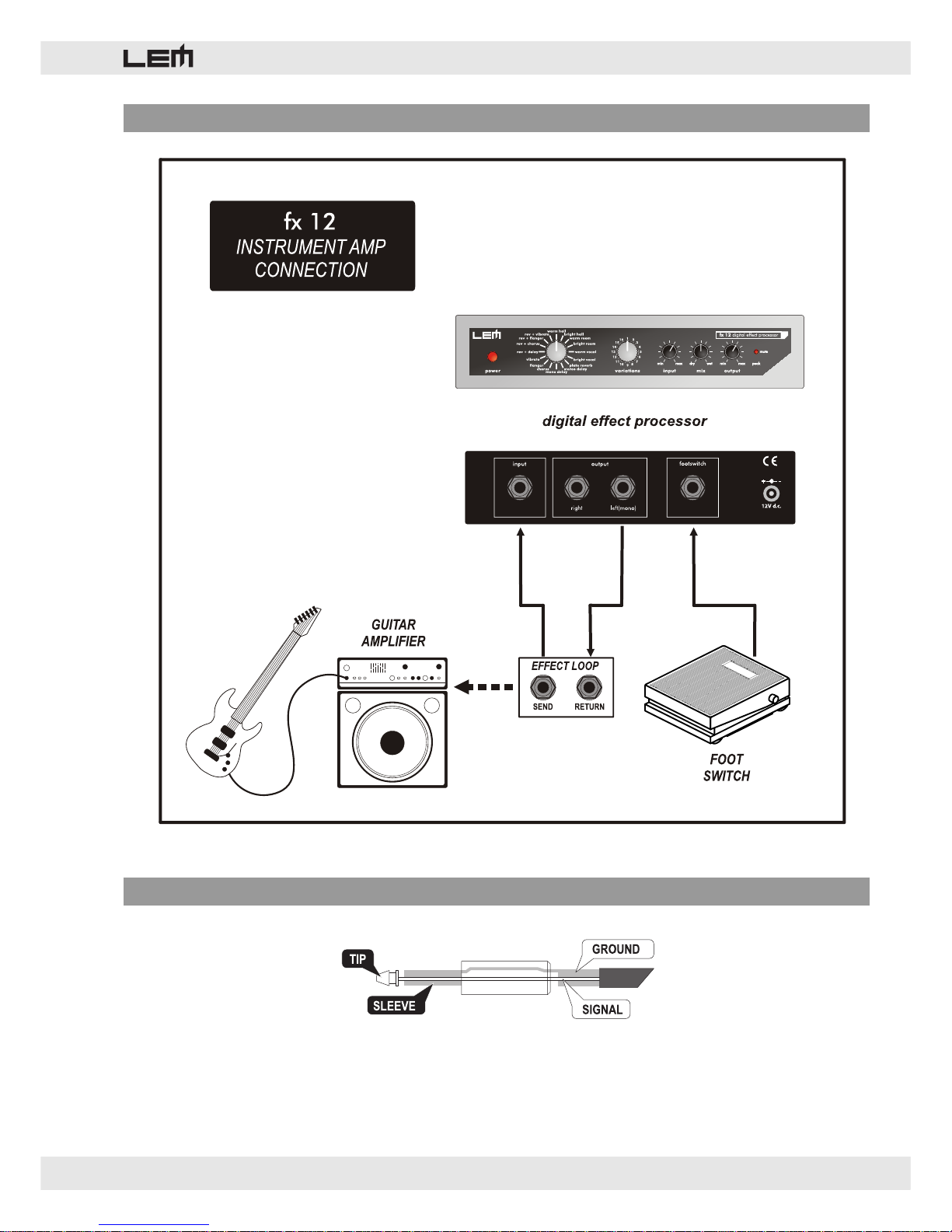

2. CONNESSIONE AD UN AMPLIFICATORE PER
STRUMENTI
Questo tipo di connessione è il più comunemente
adottato per usare l'effetto con amplificatori per
strumenti, quali chitarre, tastiere, etc.
Ruotare il controllo MIX a metà corsa fra DRY (suono
naturale) e WET (suono effettato), regolate a circa metà
corsa anche i controlli INPUT e OUTPUT, in seguito si
effettuerà una regolazione più fine.
Il pedalino attiverà o disattiverà l'effetto.
7. Preset
Segue una descrizione sommaria dei preset, la TABLE
LIST fornirà invece una lista più particolareggiata delle
variazioni dei preset.
1. Warm Hall
Simula il riverbero di una grande sala caratterizzata da
un suono caldo.
2. Bright Hall
Simula il riverbero di una grande sala caratterizzata da
un suono brillante.
3. Warm Room
Simula il riverbero di una stanza caratterizzata da un
suono caldo.
4. Bright Room
Simula il riverbero di una stanza caratterizzata da un
suono brillante.
5. Warm Vocal
Tipico riverbero per voce caratterizzato da un suono
caldo.
6. Bright Vocal
Tipico riverbero per voce caratterizzato da un suono
brillante.
7. Plate Reverb
Tipico suono di riverbero anni '70.
8. Stereo Delay
Effetto eco con ping-pong dei canali destro e sinistro.
9. Mono Delay
Effetto eco normale.
10. Chorus
Tipico effetto di coro, usato su strumenti e voci.
11. Flanger
Tipico effetto Flanger, usato su strumenti e voci.
12. Vibrato
Tipico effetto di vibrato usato generalmente su
strumenti.
13-16. Rev + delay / chorus / flanger / vibrato
Varie combinazioni degli effetti precedenti.

fx 12
5
Connettori 1 x JACK 1/4" sbilanciato
Sensibilità di ingresso 0 dBu / 0.775 V
Livello massimo di ingresso +11 dBu
Impedenza > 1 kOhms
Connettori 2 x JACK 1/4" sbilanciato
Livello di uscita nominale 0 dBu
Livello massimo di uscita +9 dBu
Impedenza < 300 Ohms
Convertitori A/D 20 bit
Convertitori D/A 20 bit
Frequenza di campionamento 32 kHz
Tipi di effetto Hall, Room, Vocal, Plate, Stereo Delay, Mono Delay, Chorus, Flanger
Numero di Presets 256 - 16 effetti x 16 variazioni
Controlli
Selettori PRESETS & VARIATIONS
Controlli MIX, INPUT & OUTPUT
LED MUTE/PEAK & POWER ON
Connettore FOOTSWITCH
p
er MUTE
Risposta in frequenza 20 Hz - 20 kHz (dry)
Range Dinamico 100 dB
Distorsione (THD) 0.08% @ 1 kHz (dry)
Alimentazione AC/DC ADAPTER 12V / 300 mA
Dimensioni 210 x 45 x 130 mm (LxAxP)
Peso 1 kg
Specifiche Generali
Sezione DSP
Funzioni
fx 12 • Specifiche Tecniche
Sezione INGRESSI
Sezione USCITE

6
fx 12
1. Introduction
Congratulations for having chosen the fx 12 digital
effect processor!
To make the best use of the effect, please read this
manual thoroughly before operating the equipment.
2. Contents
3. Instructions for use and installation . . . . . . 6
4. Front Panel . . . . . . . . . . . . . . . . . . . . . . . . 6
5. Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . 6
6. Preset . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7. Connections . . . . . . . . . . . . . . . . . . . . . . . 7
8. Technical Specifications . . . . . . . . . . . . . . 8
3. Instructions for use and installation
1. Protection and maintenance.
To avoid jeopardizing correct operation, it is best not to
position the effect for long periods in exposed places
(damp, high temperature, etc.), in dusty environments or
those subject to strong vibrations. Do not force knobs,
switches or faders: they have been designed to respond
to a light touch and could be damaged if treated with
excessive force. In the event of breakdown, do not open
the effect, but contact the nearest GENERALMUSIC
Service Centre.
2. Prevention of possible interference.
First of all, check that the mixer is installed in a place
free from industrial or RF (radio frequency) interference.
Avoid installing your equipment very near radio or TV
sets, mobile phones, etc., as these can cause noisy
interference.
3. Connections.
Before connecting the mixer to the mains socket, always
make certain that the electric system and mains socket
have an adequate grounding, compatible with the safety
norms. Be sure also that the mains voltage corresponds
to that shown on the rear of the unit (an allowance of
up to ±10% is accepted) and that the power cord is not
damaged and has no bare wires. It is best to connect the
effect after switching it on and lower (or better still close)
the output levels of the mixer channel: this avoids annoying
and sometimes dangerous (particularly for the speaker
cabinets) signal peaks.
4. Connector cables.
When connecting loudspeaker systems to the mixer’s
power outputs, make certain to always use only
power cables made up of just two wires with the same
cross-section: the use of signal cables could cause an
excessive loss of power. Check periodically that your
cables are in good condition, correctly wired and with
perfectly efficient contacts: in fact many problems and
drawbacks (false contacts, ground hum, crackles, etc.)
are caused by the use of unsuitable or damaged cables.
4. Front Panel (fig. 1)
1. POWER
To switch on off the effect, when it is switched on the
button is lighted. We suggest to switch on the effect
before the mixer or therefore with the channel in mute
condition.
2. PRESETS
It is the DSP’s PRESET selector: allows to select the
desired effect among 16 PRESETS: several kinds of
reverbs, stereo delay, chorus and 2-effect combinations
(reverb + delay, reverb + chorus).
3. VARIATIONS
Allows to select the desired variation (decay, depth,
harmonic content, etc.) among 16 VARIATIONS of the
selected PRESET. The choice of 16 VARIATIONS for
each PRESETS allows up to 256 different effects to
be available. The main parameters of each effect are
listed in the PRESET LIST table.
4. INPUT
It sets up the amplification of input signal. We suggest
to adjust it since the peak led remains off or flashes
irregular.
5. MIX
It sets up the portion of effected sound (WET position)
regards to natural sound (DRY position).
6. OUTPUT
It sets up the amplification of output signal.
7. LED PEAK/MUTE
This LED shows 2 conditions:
• lighted = shows that the effect is MUTED.
• flashing = shows a too high signal level, near to the
overload. In this case, try to reduce the effect's input
signal acting on the INPUT control.
5. Rear Panel (fig. 2)
8. INPUT
Unbalanced JACK connector that receives the LINE
input signal. It can be used with all equipment capable
of high level signal output.
9. OUTPUT (right)
Unbalanced JACK connector that sends only the right
channel signal. It can be used with all equipment
capable of high level signal input.
10. OUTPUT (left/mono)

fx 12
7
warm sound.
4. Bright Room
Simulate a reverb of a small room characterized with a
bright sound.
5. Warm Vocal
Typical reverb for voices characterized with a warm
sound.
6. Bright Vocal
Typical reverb for voices characterized with a bright
sound.
7. Plate Reverb
Typical '70 reverb sound.
8. Stereo Delay
Echo effect with ping-pong of left and right channels.
9. Mono Delay
Normal echo effect.
10. Chorus
Typical chorus effect, that can be used with voices and
instruments.
11. Flanger
Typical flanger effect, that can be used with voices and
instruments.
12. Vibrato
Typical vibrato effect, generally used with instruments.
13-16. Rev + delay / chorus / flanger / vibrato
Various combined effects.
Unbalanced JACK connector that sends the left channel
signal if used in conjuction with the right output or the
sum of both channels if used alone. It can be used with
all equipment capable of high level signal input.
11. FOOTSWITCH
Allows to connect a footswitch to turn on/off the Digital
Effect Processor; let know that only the effected sound
(WET) is left out, the natural sound (DRY) pass through
the device unaltered.
6. Connections (fig. 3 and 4)
The fx 12 can be connected to a mixer or an
instrument amplifier with input and output capable of
LINE level signals.
1. MIXER CONNECTION
This kind of connection is the most commonly used to
have the effect both for voices and instruments.
Rotate the MIX control fully clockwise on WET position
and set at center the INPUT and OUTPUT controls,
afterwards you will make a fine regulation.
Set up the voices or instruments without the WET
sound directly from the channel fader.
Set up the quantity of WET sound for each voice or
instrument with the AUX control of the same channel.
Set up the WET sound for the whole mix by the AUX
input on the mixer.
2. INSTRUMENT AMPLIFIER CONNECTION
This kind of connection is the most commonly used in
conjuction with instrument amplifies such as guitars or
keyboards and so on.
Rotate the MIX control at center between WET
and DRY positions and set at center the INPUT and
OUTPUT controls, afterwards you will make a fine
regulation.
The footswitch will enable or disable the effect.
7. Preset
Follows a brief description of each preset, the
PRESET LIST will provide a more detailed list of their
variations.
1. Warm Hall
Simulate a reverb of a big hall characterized with a
warm sound.
2. Bright Hall
Simulate a reverb of a big hall characterized with a
bright sound.
3. Warm Room
Simulate a reverb of a small room characterized with a

8
fx 12
Connectors 2 x JACK 1/4" unbalanced
Input sensitivity 0 dBu / 0.775 Vrms
Max. input level +11 dBu
Impedance > 1 kOhms
Connectors 2 x JACK 1/4" unbalanced
Nominal output level 0 dBu
Max. output level +11 dBu
Impedance < 300 Ohms
A/D converters 20 bit
D/A converters 20 bit
Sampling frequency 32 kHz
Type of effects Hall, Room, Vocal, Plate, Stereo Delay, Mono Delay, Chorus, Flanger
Presets 256 - 16 effects x 16 variations
Controls
PRESETS & VARIATIONS selectors
MIX, INPUT & OUTPUT controls
LED PEAK & POWER ON
MUTE FOOTSWITCH connector
Frequency response 20 Hz - 20 kHz (dry)
Dynamic range 100 dB
Distortion (THD) 0.08% @ 1 kHz (dry)
Power supply AC/DC ADAPTER 12V / 300 mA
Dimensions 210 x 45 x 130 mm (WxHxD)
Weight 1 kg
Features
General Specifications
fx 12 • Technical Specifications
INPUT section
OUTPUT section
DSP section

fx 12
9
FIG. 1 - FRONT PANEL - PANNELLO FRONTALE
FIG. 2 - REAR PANEL - PANNELLO POSTERIORE

10
fx 12
FIG. 3 - MIXER CONNECTION - CONNESSIONE AL MIXER

fx 12
11
FIG. 3 - INSTRUMENT AMP. CONNECTION - CONNESSIONE AMP. PER STRUMENTI
FIG. 6 - CONNECTORS
Unbalanced JACK
JACK sbilanciato

12
fx 12
01.WARM HALL REV 02.BRIGHT HALL REV 03.WARM ROOM REV 04.BRIGHT ROOM REV
No. PD Rev Time Room No. PD Rev Time Room No. PD Rev Time Room No. PD Rev Time Room
1 20 1.00 25 1 20 1.00 25 1 20 0.70 8 1 20 0.70 8
2 20 1.50 26 2 20 1.50 26 2 20 1.00 8 2 20 1.00 8
3 20 2.10 27 3 20 2.10 27 3 20 1.50 9 3 20 1.50 9
4 23 2.90 28 4 23 2.90 28 4 23 2.10 9 4 23 2.10 9
5 23 3.60 30 5 23 3.60 30 5 23 2.90 10 5 23 2.90 10
6 27 4.00 32 6 27 4.00 32 6 27 3.60 10 6 27 3,60 10
7 27 4.50 33 7 27 4.50 33 7 27 4.00 11 7 27 4.00 11
8 40 5.40 35 8 40 5.40 35 8 40 4.50 11 8 40 4.50 11
9 40 1.00 36 9 40 1.00 36 9 40 0.70 16 9 40 0.70 16
10 40 1.50 37 10 40 1.50 37 10 40 1.00 16 10 40 1.00 16
11 40 2.10 38 11 40 2.10 38 11 40 1.50 17 11 40 1.50 17
12 45 2.90 39 12 45 2.90 39 12 45 2.10 17 12 45 2.10 17
13 45 3.60 41 13 45 3.60 41 13 45 2.90 18 13 45 2.90 18
14 50 4.00 42 14 50 4.00 42 14 50 3.60 18 14 50 3.60 18
15 50 4.50 43 15 50 4.50 43 15 50 4.00 19 15 50 4.00 19
16 55 5.40 45 16 55 5.40 45 16 55 4.50 20 16 55 4.50 20
05.WARM VOCAL REV 06.BRIGHT VOCAL REV
No. PD Rev Time Room No. PD Rev Time Room No. PD Rev Time Room No.
L
Dela
y
R Dela
y
L/R F.B.
1 10 1,20 9 1 10 1,20 9 1 10 0.60 10 1 214 107 37/73
2 25 2,40 9 2 25 2,40 9 2 10 0.70 10 2 222 111 38/73
3 40 1,00 45 3 40 1,00 45 3 10 0.80 10 3 230 115 37/73
4 84 1,00 39 4 84 1,00 39 4 10 1.00 10 4 238 119 36/73
5 79 3,60 8 5 79 3,60 8 5 10 1.20 10 5 241 120 36/73
6 0 0,90 41 6 0 1,00 41 6 10 1.30 10 6 250 125 37/73
7 50 2,10 9 7 50 2,10 9 7 10 1.50 10 7 258 129 38/73
8 30 1,00 8 8 30 1,00 8 8 10 1.70 10 8 267 133 30/66
9 45 0,8 41 9 45 0,80 41 9 10 2.10 10 9 277 138 40/66
10 45 1,50 41 10 45 1,50 41 10 10 2.40 10 10 288 144 40/66
11 45 4,50 10 11 45 4,50 10 11 10 2.90 10 11 300 150 40/72
12 0 4,50 10 12 0 4,50 10 12 10 3.60 10 12 312 156 40/72
13 114 1,00 10 13 114 1,00 10 13 10 4.00 10 13 326 163 40/72
14 114 1,00 10 14 114 1,00 10 14 10 4.50 10 14 352 176 40/72
15 55 1,70 11 15 55 1,70 11 15 10 5.40 10 15 375 187 51/72
16 55 3,60 11 16 55 3,60 11 16 10 6.10 10 16 400 200 51/72
No. Dela
y
F.B. No. Fre
q
.De
p
th No. Fre
q
.De
p
th L/R F.B. No. Fre
q
.
1 60 0 1 0.50 70 1 0.16 70 68/72 1 0.77
2 100 0 2 1.00 70 2 0.42 70 68/72 2 0.95
3 250 65 3 1.35 40 3 0.54 70 68/72 3 1.22
4 350 60 4 1.70 40 4 0.65 70 58/62 4 1.45
5 434 60 5 1.99 40 5 0.80 70 62/58 5 1.72
6 448 60 6 2.33 40 6 1.00 70 62/58 6 1.91
7 461 60 7 2.63 40 7 1.22 70 58/62 7 2.29
8 484 60 8 2.87 30 8 1.34 50 42/38 8 2.67
9 500 60 9 3.02 30 9 1.61 50 38/42 9 2.90
10 517 60 10 3.32 30 10 1.75 40 42/38 10 3.17
11 535 60 11 3.67 30 11 1.99 40 38/42 11 3.36
12 555 60 12 3.90 30 12 2.10 40 42/38 12 3.51
13 577 60 13 4.12 15 13 2.25 40 38/42 13 3.74
14 600 60 14 4.39 15 14 2.33 40 38/42 14 3.97
15 625 60 15 4.74 15 15 2.52 40 42/38 15 4.42
16 650 60 16 5.00 15 16 2.79 30 38/42 16 4.88
09.MONO DELAY 10.CHORUS 11.FLANGER
fx 12 - Preset List
12.VIBRATO
08.STEREO DELAY07.PLATE REV

fx 12
13
No. Rev Time Room L/R Dela
y
L/R F.B. No. Rev Time Room Fre
q
.De
p
th
1 1,00 26 211/107 28/49 1 1,50 26 0,50 70
2 1,00 26 230/115 28/49 2 1,50 26 1,35 70
3 1,50 26 241/120 28/49 3 1,50 26 1,99 40
4 1,50 26 258/129 28/60 4 1,50 26 2,63 40
5 1,50 26 277/138 28/67 5 1,50 26 3,02 40
6 1,50 26 300/150 28/67 6 1,50 26 3,67 40
7 2,10 26 326/163 28/67 7 1,50 26 4,12 40
8 2,10 26 375/187 48/82 8 1,50 26 4,74 40
9 2,40 39 211/107 28/49 9 2,90 39 0,50 70
10 2,40 39 230/115 28/49 10 2,90 39 1,35 70
11 2,40 39 241/120 28/49 11 2,90 39 1,99 40
12 2,40 39 258/129 28/60 12 2,90 39 2,63 40
13 2,90 39 277/138 28/67 13 2,90 39 3,02 40
14 2,90 39 300/150 28/67 14 2,90 39 3,67 40
15 2,90 39 326/163 28/67 15 2,90 39 4,12 40
16 2,90 39 375/187 48/82 16 2,90 39 4,74 40
No. Rev Time Room Fre
q
.De
p
th F.B. No. Rev Time Room Fre
q
.
1 1,50 26 0.16 70 70 1 1,50 26 0.77
2 1,50 26 0,54 70 70 2 1,50 26 1,22
3 1,50 26 0,80 70 60 3 1,50 26 1,72
4 1,50 26 1,22 70 60 4 1,50 26 2,29
5 1,50 26 1,61 50 40 5 1,50 26 2,90
6 1,50 26 1,99 40 40 6 1,50 26 3,36
7 1,50 26 2,25 40 40 7 1,50 26 3,74
8 1,50 26 2,52 40 40 8 1,50 26 4,42
9 2,90 39 0.16 70 70 9 2,90 39 0.77
10 2,90 39 0,54 70 70 10 2,90 39 1,22
11 2,90 39 0,80 70 60 11 2,90 39 1,72
12 2,90 39 1,22 70 60 12 2,90 39 2,29
13 2,90 39 1,61 50 40 13 2,90 39 2,90
14 2,90 39 1,99 40 40 14 2,90 39 3,36
15 2,90 39 2,25 40 40 15 2,90 39 3,74
16 2,90 39 2,52 40 40 16 2,90 39 4,42
14.REVERB + CHORUS
15.REVERB + FLANGER
fx 12 - Preset List
13.REVERB + DELAY
16.REVERB + VIBRATO

Le informazioni contenute in questo documento sono state attentamente redatte e controllate. Tuttavia non
è assunta alcuna responsabilità per eventuali inesattezze.
Tutti i diritti sono riservati e questo documento non può essere copiato, fotocopiato, riprodotto per intero o
in parte senza previo consenso scritto della GENERALMUSIC S.p.A.
GENERALMUSIC si riserva il diritto di apportare senza preavviso cambiamenti e modifiche estetiche,
funzionali o di design a ciascun proprio prodotto.
GENERALMUSIC non assume alcuna responsabilità sull’uso o sull’applicazione dei prodotti o dei circuiti
qui descritti.
STAMPATO IN ITALIA
The information contained in this publication has been carefully prepared and checked. However no
responsibility will be taken for any errors.
All rights are reserved and this document cannot be copied, photocopied or reproduced in part or completely
without written consent being obtained in advance from GENERALMUSIC S.p.A.
GENERALMUSIC reserves the right to make any aesthetic, functional or design modification to any of its
products without any prior notice.
GENERALMUSIC assumes no responsibility for the use or application of the products or circuits described
herein.
PRINTED IN ITALY
FEDERAL COMMUNICATIONS COMMISSION
NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device,
pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial environment. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the instruction
manual, may cause harmful interference to radio communications. Operations of this equipment in a
residential area is likely to cause harmful interference in which case the user will be required to correct the
interference at his own expense.
CAUTION: Changes or modifications to this product not expressly approved by the manufacturer could void
the user's authority to operate this product.
