ESPAÑOL
Introducción
El repetidor WiFi LEOTEC es un dispositivo de conexión de red cableada / inalámbrica
diseñada específicamente para el pequeño negocio, oficina, y hogar. Permite ampliar
la cobertura de una red inalámbrica usando múltiples puntos de acceso sin la
necesidad de una estructura cableada para enlazarlos
NOTA:Si necesita reiniciar el Repetidor Wi-Fi, hay que pulsar y mantener pulsado el
botón reset situado dentro del agujero pequeño durante 10 segundos.
Contenido
Antes de empezar a usar este router, compruebe si hay algo que falta en el paquete, y
póngase en contacto con su distribuidor para reclamarlo:
•1 x Wireless-N Repetidor
•1 x RJ-45 Cable de red
•1 x Guia de instalación rápida

Empezando

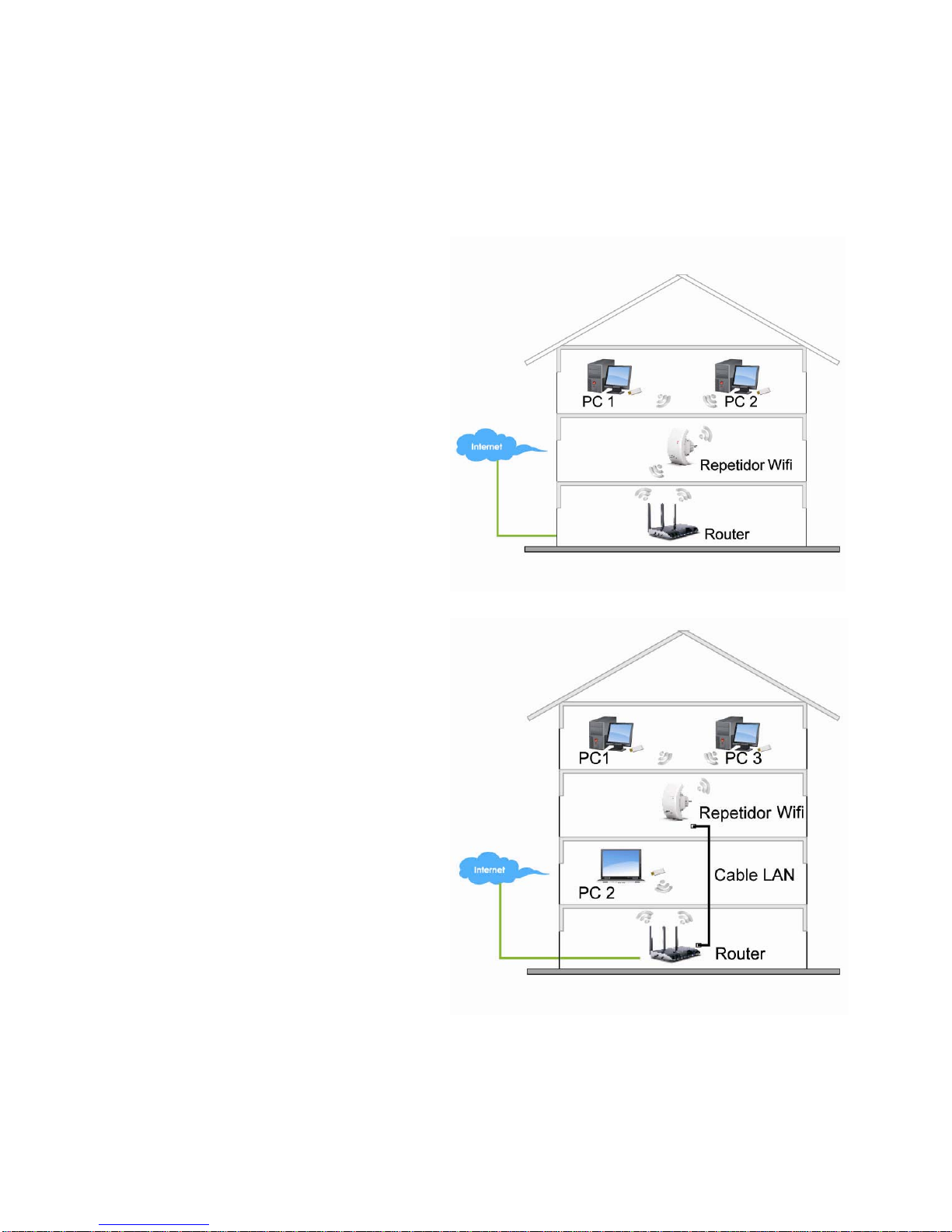

Configurando una Infraestructura de Red Inalámbrica
Para una configuración típica inalámbrica en el hogar (como se muestra abajo), haga
lo siguiente:
Modo Repetidor Inalámbrico
Necesitará un WiFi-AP / Router de
acceso a Internet
Modo AP Inalámbrico
Necesitará un Router de acceso a
Internet de banda ancha
Conecte el Repetidor WiFi a su
Router/Switch con Cable RJ-45

Cómo configurar el repetidor de Wi-Fi
Puede configurar el repetidor Wi-Fi mediante la conexión con el ordenador / portátil
con cable RJ45 o de forma inalámbrica. Le recomendamos que lo haga conectado con
cable.
A. Configure el repetidor de Wi-Fi con cable RJ45
A1. Enchufe el Repetidor Wi-Fi a una
toma de corriente. Conecte su PC /
ordenador portátil con el repetidor de
Wi-Fi con el cable RJ45 adjunto.
A2. Haga clic en el botón "Inicio" (que
debe estar ubicado en la esquina
inferior izquierda de su pantalla),
haga clic en "Panel de control".
Haga clic en "Ver estado de la red
y tareas", a continuación, haga clic
en "Administrar conexiones de
red". Haga clic en "Red de Area
Local" y seleccione "Propiedades".
Cuando aparece la ventana
"Propiedades de conexión de
Area Local ", seleccione
"Protocolo de Internet versión 4
(TCP/IPv4)" y haga clic en
"Propiedades".
A3. Ajuste manual de la dirección IP:
Escriba la dirección IP 192.168.10.x
(x es de 2 a 254), y la máscara de
Subred es 255.255.255.0.Escriba la
dirección IP LAN del router (la IP por
defecto es 192.168.10.1) en el
campo de Puerta de enlace
predeterminada.
A4. Abra el navegador web y
escriba http://192.168.10.1 en la
caja de direcciones del
navegador . Este número es la
dirección IP por defecto para
este dispositivo.

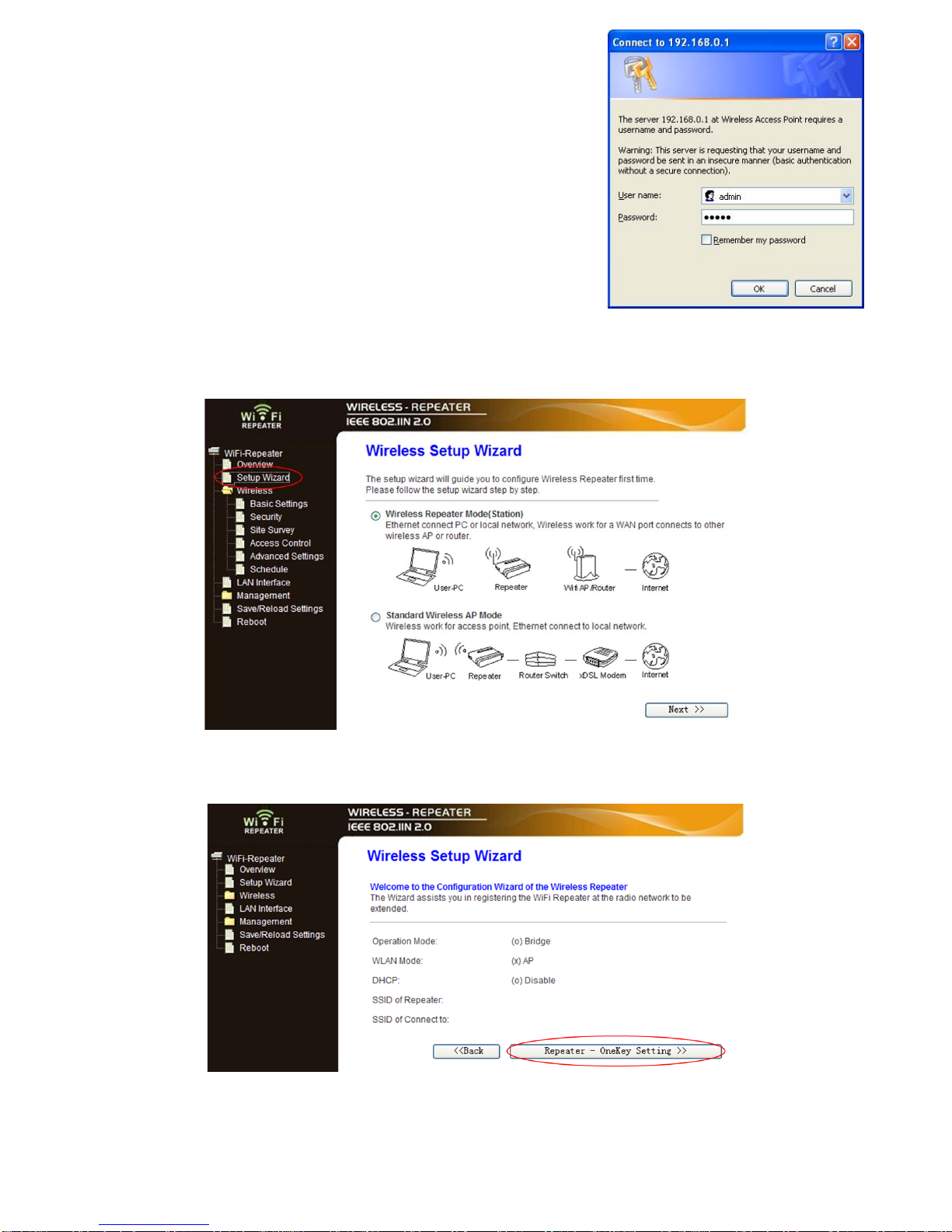

A5. La pantalla de inicio de sesión se muestra abajo. Introduzca el "Nombre de
usuario" y "Contraseña" y haga clic en "OK" para iniciar la sesión. El nombre de
usuario por defecto es "admin" y la contraseña es "admin"..

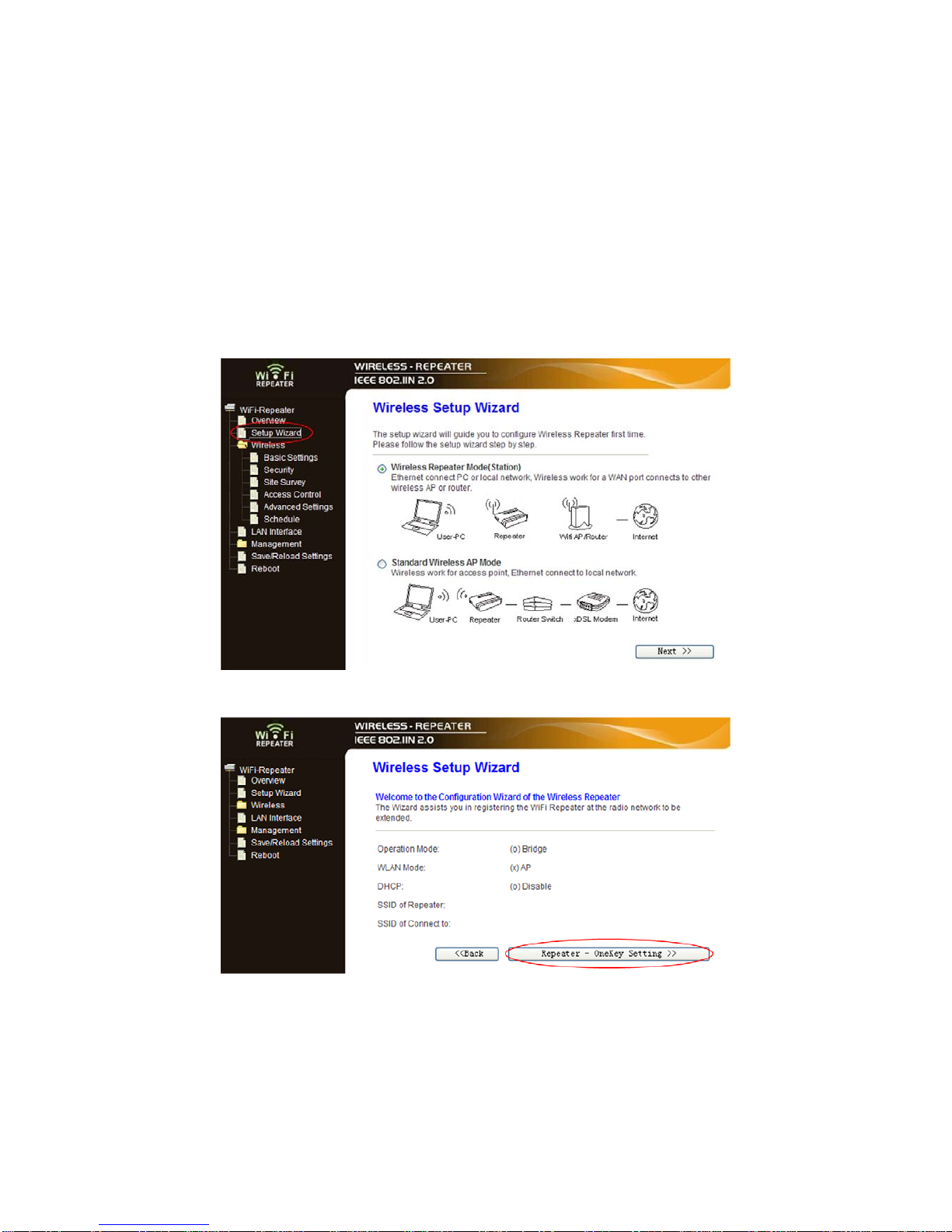

A6. Después de iniciar sesión y hacer clic en "Setup Wizard", verá la página web
siguiente: Seleccione “Wireless Repeater Mode (Station)” y click en ‘Next’
para continuar.
A7. Click en el botón ‘Repeater – OneKey Setting’

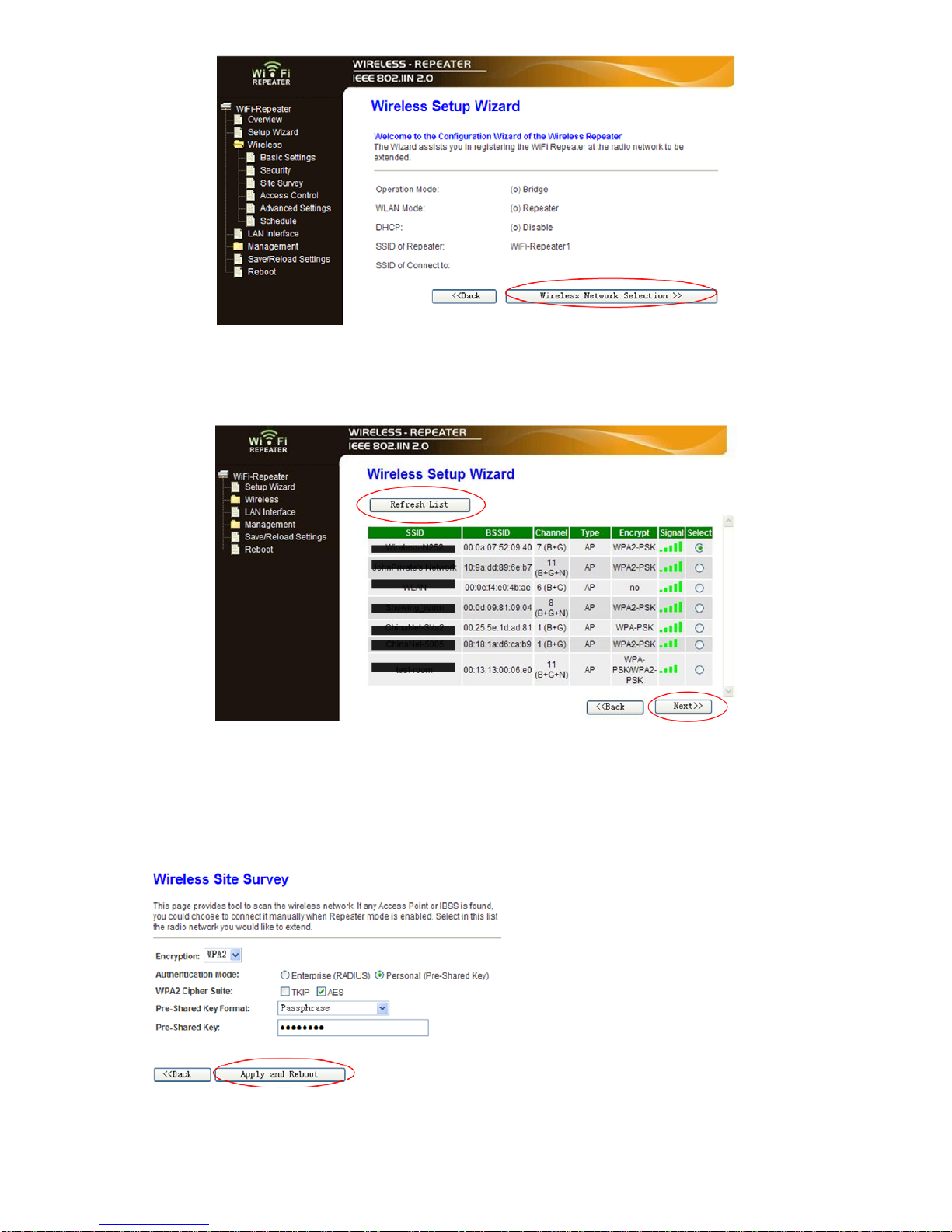

A8. Espere unos segundos y verá el siguiente sitio web y por favor haga clic en el
botón "Wireless Network Selection”.

A9. Click en el botón ‘Refresh List’.
Seleccione su SSID inalámbrico y hacer clic en ‘Next’ para continuar.
A10. Configure las opciones de encriptación, autenticación y contraseña*de acuerdo
a la configuración que tenga establecida (en caso de no conocer estos datos le
recomendamos consultar a un especialista o bien puede probar con las
opciones por defecto pues son las mas comunes, solo agregue su contraseña*).

Click en ‘Apply and Reboot’.

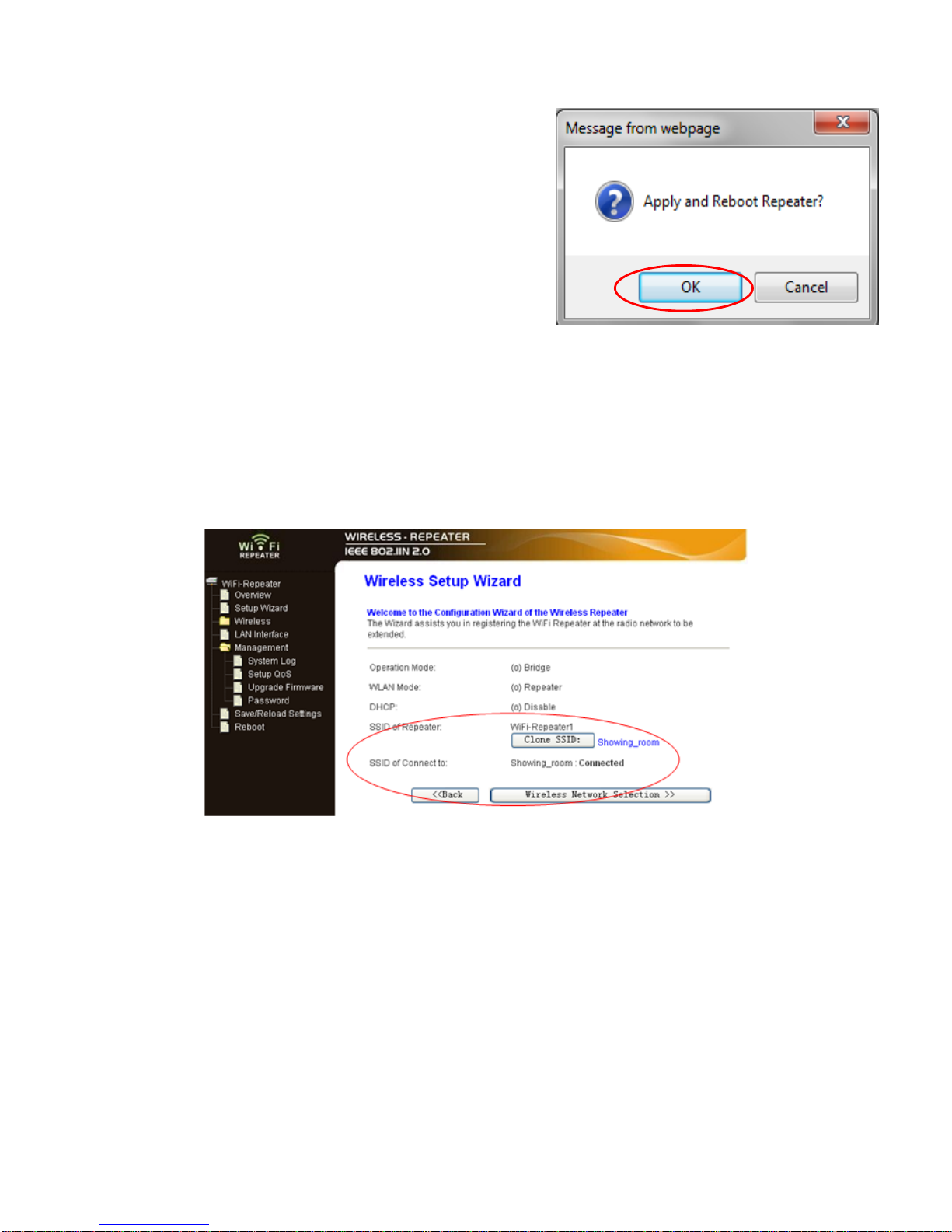

A11. Click ‘OK’ para confirmar. El repetidor se
reiniciará.
A12. Espere unos segundos y podrá ver la página de estado como la mostrada abajo.
Esto significa que su repetidor Wi-Fi está listo para su uso.
* La contraseña WLAN de su repetidor Wi-Fi es la misma de su router.
Si usted no ve la pantalla como la anterior, es necesario volver a configurar.
NOTA:si necesita para reiniciar el repetidor de Wi-Fi, es necesario pulsar el botón de
reinicio en el interior del pequeño agujero durante 10 segundos.

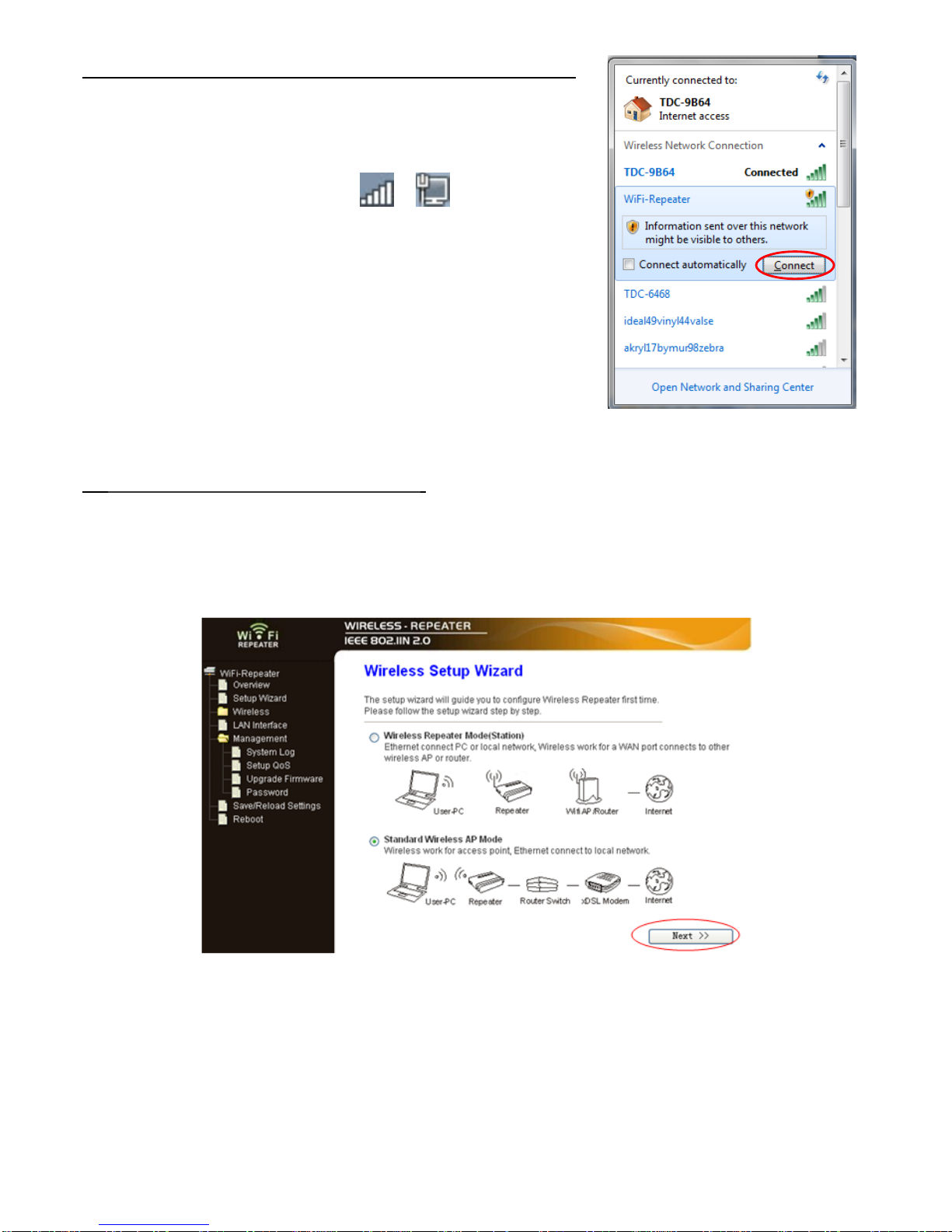

B. Configurar el Repetidor Wi-Fi de forma inalámbrica.
1. Enchufe el Repetidor Wi-Fi en una toma de
corriente.
2. Click en el icono de red ( o ) en la parte
inferior derecha del escritorio. Encontrará la
señal del repetidor de Wi-Fi. Click en ‘Connect’
y espere unos segundos
3. Siga el proceso A3 to A12 para configurar el
Repetidor Wi-Fi de forma inalámbrica.
C. Configure el Modo Inalámbrico AP.
1. Enchufe el Repetidor Wi-Fi para una toma de corriente.
2. Siga el process A2 a A5.
3. Seleccione “Standard Wireless AP Mode” y haga click en ‘Next’ para continuar.

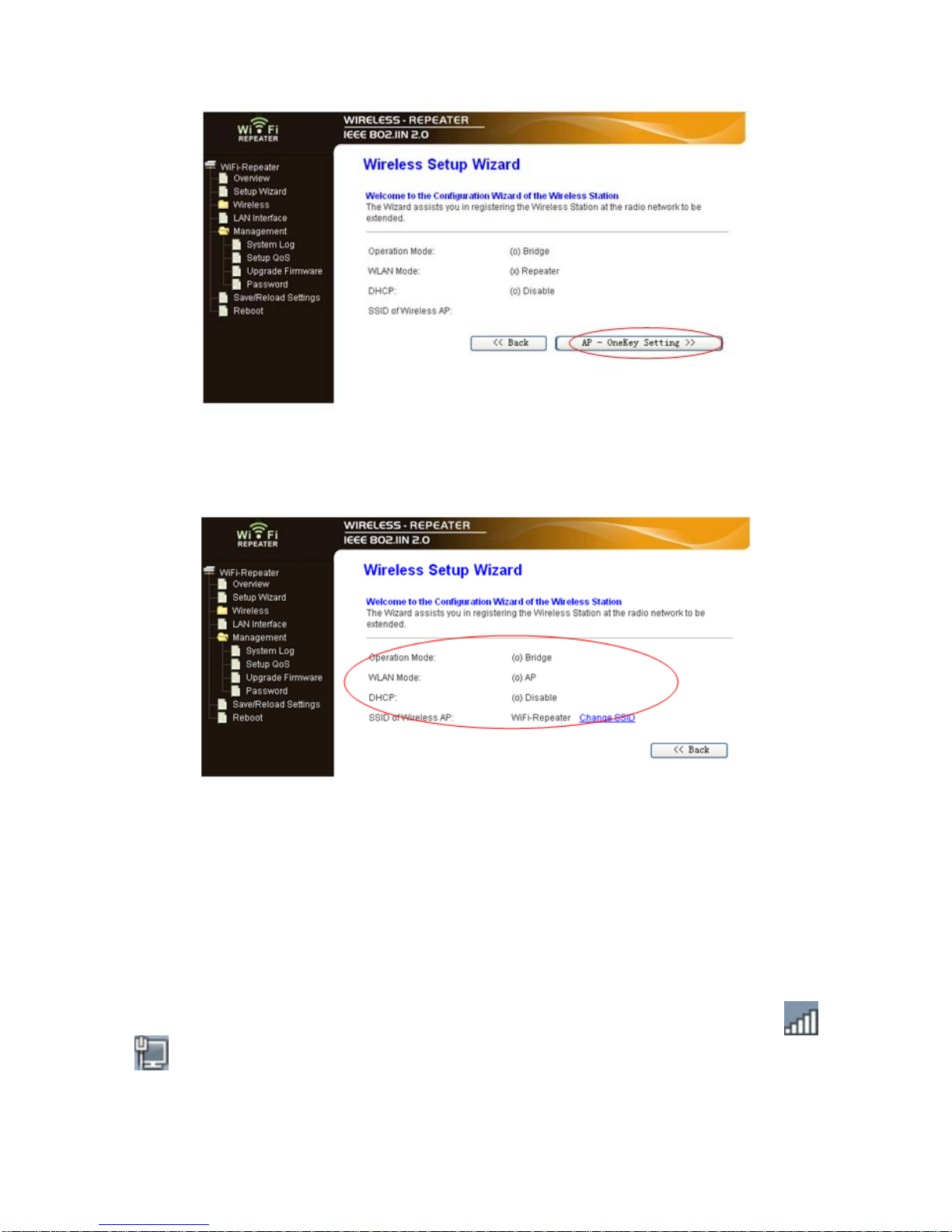

4. Click en el botón ‘AP – OneKey Setting’
5. Espere unos segundos y podrá ver la página de estado como la que se muestra
abajo. Esto significa que su repetidor Wi-Fi está listo para su uso.
Cómo conectar su PC / ordenador portátil con el
repetidor Wi-Fi
Añadir un ordenador inalámbrico al repetidor WiFi
1. Inicie el ordenador.
2. Abra Conexión a una red, haciendo click derecho en el icono de la red ( o
) en el área de notificación.
3. Seleccione la red inalámbrica (Wifi-Repeater es el nombre por defecto excepto
que usted lo haya cambiado) de la lista que aparece y, a continuación, haga clic
en Conectar.

4. Escriba la clave de seguridad de red o frase de contraseña si se le pide hacerlo,
a continuación, haga clic en OK. Verá un mensaje de confirmación cuando esté
conectado a la red.
5. Para confirmar que agregó el equipo, haga lo siguiente:
Abra la Red clicando el botón Inicio , luego en Panel de Control. En el
cuadro de búsqueda, escriba red, y entonces, en el centro de Red y Compartir,
haga click en Ver equipos y dispositivos de red. Debería ver los iconos para el
ordenador que ha añadido y para los otros equipos y dispositivos que forman
parte de la red.
Note : Si usted no ve los iconos de la carpeta de red, puede que detección de
redes y uso compartido de archivos esté apagado.
Añadir un ordenador por cable al repetidor WiFi (Ethernet)
1. Conecte el equipo a el repetidor WiFi y encendiéndolo (deberá tener una
dirección de red IP en el rango del repetidor, por defecto 192.168.10.x donde x
es entre 2 y 245).
2. Para confirmar que agregó el equipo, haga lo siguiente:
Abra la Red clicando el botón Inicio , luego en Panel de Control. En el
cuadro de búsqueda, escriba red, y entonces, en el centro de Red y Compartir,
haga click en Ver equipos y dispositivos de red. Debería ver los iconos para el
ordenador que ha añadido y para los otros equipos y dispositivos que forman
parte de la red.
Para más información puede visitar las siguientes direcciones web:
http://windows.microsoft.com/es-es/windows7/Add-a-device-or-computer-to-a-network
http://windows.microsoft.com/es-es/windows7/Setting-up-a-wireless-network
http://windows.microsoft.com/es-es/windows-vista/Setting-up-a-wireless-network
Configuración vía navegador Web

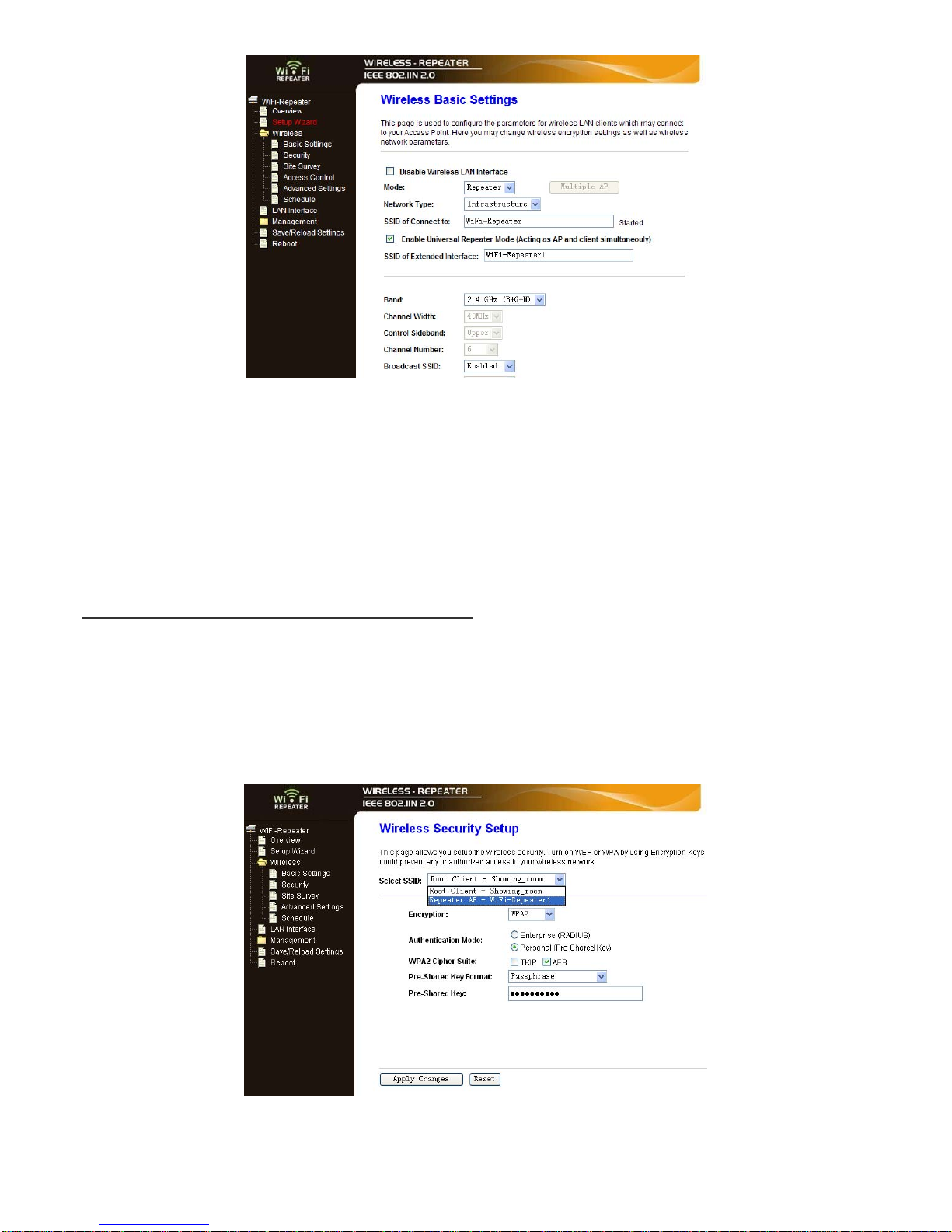

Configuración básica inalámbrica
Haga click en “Wireless -> Basic Settings”ubicado en la interfaz de administración
web, el siguiente mensaje se mostrará en su navegador web:
Puede configurar el número mínimo de ajustes inalámbricos para la comunicación,
tales como nombre de red (SSID) y el canal. El punto de acceso puede configurarse
fácilmente con sólo los elementos de ajuste mínimos.

Disable Wireless Encender / apagar Wireless
Mode Soporta modos AP / Repetidor
SSID of AP or
SSID of Connect to Servicio Principal Identificador del conjunto. Es el "nombre" de su red inalámbrica.
SSID of Extended Modo Repetidor Universal (que actúa como AP y
simultáneamente cliente)
Band Soporta modos 11B/11G/11N.
Configuración de seguridad inalámbrica
Haga click en “Wireless-> Security” ubicado en la interfaz de gestión web, el
siguiente mensaje se mostrará en su navegador de Internet:
Configure la seguridad inalámbrica y encriptación para evitar el acceso no autorizado
y el seguimiento. Soporta métodos de cifrado 64/128-bit WEP, WPA, WPA2.

Seleccionar SSID:
Root - Client - XXXX: La contraseña del repetidor WiFi será la
misma que el router XXXX.
Repeater AP – WiFi-Repeater1: Seleccione esta opción para configurar la
contraseña de su repetidor WiFi
Restaurar configuración predeterminada de fábrica y copia de ajustes
Puede hacer copia de seguridad de toda la configuración de este router en un archivo,
de manera que puede hacer varias copias de configuración del router por razones de
seguridad.
Para copias de seguridad o restaurar la configuración del router, por favor, siga las
siguientes instrucciones:
Por favor, haga clic en " Save/Reload setting " situado en la interfaz de
administración web, entonces el siguiente mensaje se mostrará en su navegador de
Internet:
Save Settings Pulse en "Save ...", y se le pedirá que descargue la configuración como un archivo, puede guardarlo como otro
nombre de archivo para las versiones diferentes, y guardarlo en
un lugar seguro
Load Settings Pulse en ‘Browse…’ para elegir un archivo de configuración
previamente guardado en su ordenador, y luego haga clic en
"Upload ..." para transferir el archivo de configuración del
router. Después de que la configuración se haya cargado, la
configuración del router será remplazada por el archivo que
acaba de subir.
Reset Settings Haga clic en este botón "Reset" para eliminar todos los ajustes
que ha realizado, y restaurar la configuración de este router a la
configuración por defecto de fábrica

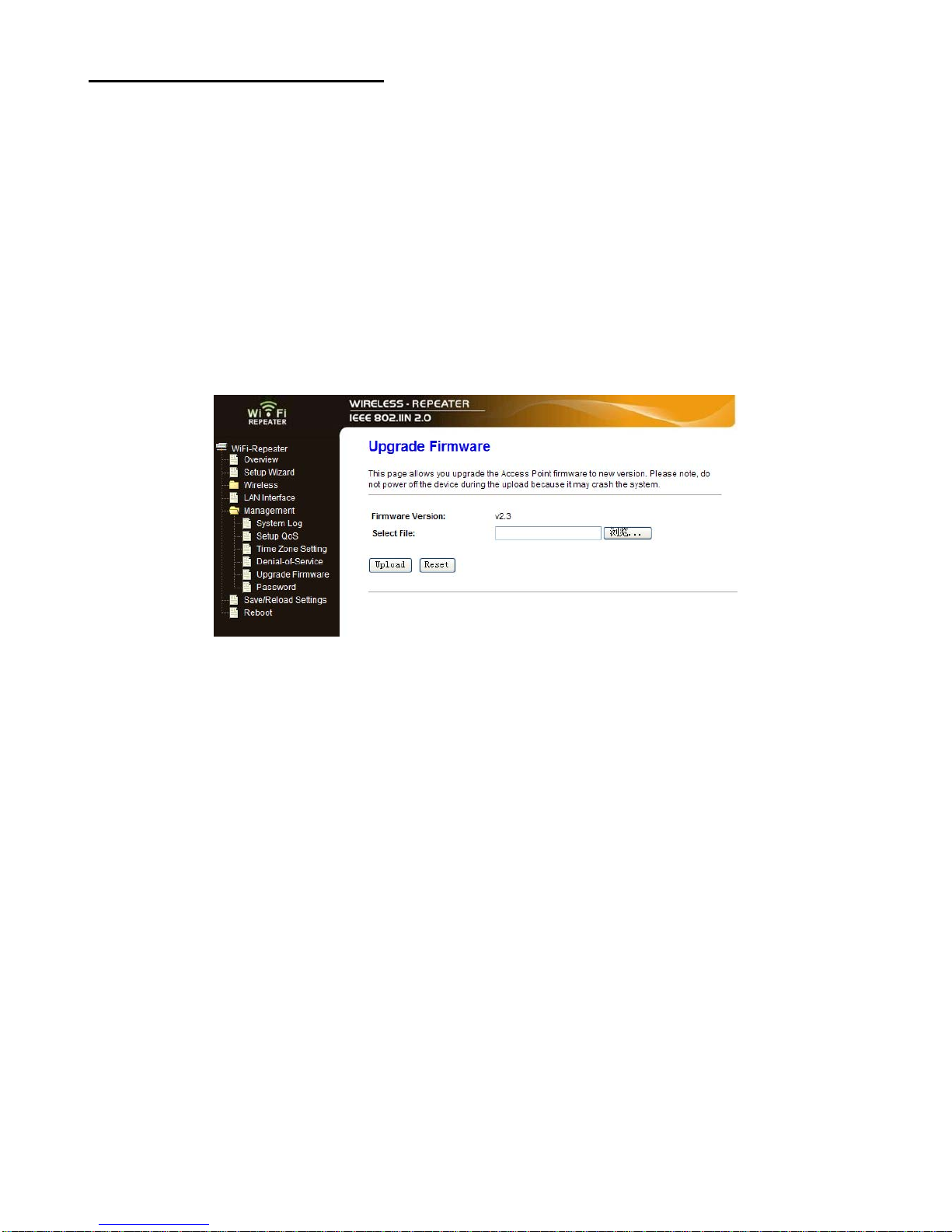

Actualización de Firmware
El software del sistema utilizado por este router se llama "firmware", al igual que todas
las aplicaciones en su ordenador, cuando se remplaza la aplicación antigua por una
nueva, el equipo estará equipado con nuevas funciones. También puede utilizar esta
función de actualización de firmware para añadir nuevas funciones a tu router, incluso
corregir los errores de este router
Haga click en ‘Management-> Upgrade Firmware’ ubicado en la interfaz de
administración web, entonces el siguiente mensaje se mostrará en su navegador web:
Click en ‘Browse…’ primero, se le pedirá que proporcione el nombre del archivo de
actualización del firmware. Descargue el archivo de firmware más reciente de nuestro
sitio web, y utilícelo para actualizar el router.
Después de que un archivo de actualización del firmware se ha seleccionado, haga
clic en el botón "Upload", y el router iniciará el procedimiento de actualización de
firmware de forma automática. El procedimiento puede tardar varios minutos, por favor,
sea paciente.
NOTA: Nunca interrumpa el procedimiento de actualización mediante el cierre del
navegador web o desconecte físicamente el equipo desde el router. Si el firmware que
ha subido está corrupto, la actualización del firmware producirá un error, y es posible
que tenga que devolver este router a su vendedor para pedir ayuda. (Anula la garantía
si se interrumpe el proceso de actualización).
Cambiar la contraseña de Administración
La contraseña por defecto del router inalámbrico es "admin", y se visualiza en la
pantalla de login cuando se accede desde el navegador web. Hay un riesgo de
seguridad si no se cambia la contraseña por defecto, ya que todos lo pueden ver. Esto
es muy importante cuando se tiene la función inalámbrica activada.
Para cambiar la contraseña, por favor, siga las siguientes instrucciones:
Click en el menú ‘Management -> Password‘ en la interfaz de gestión web, el
siguiente mensaje se mostrará en su navegador web:

Click en ‘Apply Changes‘;si desea mantener la contraseña original sin cambios, click
‘Reset‘.
Garantía y responsabilidad
El fabricante otorga una garantía por 24 meses para el dispositivo (queda excluida la
batería) y los accesorios suministrados. La garantía comprende los daños y los vicios
relacionados con materiales defectuosos y confección imperfecta. La garantía no
cubrirá los daños que ocurran por uso no reglamentario o inadecuado, o por
reparaciones o cambios en el aparato efectuados sin la autorización del fabricante.
El fabricante tampoco asumirá la responsabilidad por daños sufridos a causa de lucro
cesante.
Se recomienda hacer copias de seguridad de los datos contenidos en la memoria del
dispositivo puesto que el fabricante no tiene la obligación de respaldarlos en caso de
avería o substitución.
Soporte y Servicio técnico
Para cualquier consulta técnica puede acudir a su punto de venta o contactar con el
servicio técnico de LEOTEC.
Visite nuestra web y manténgase siempre actualizado en la sección de descargas de
su producto.
Más información disponible en el sitio web: www.leotec.com o
mediante el e-mail: [e-mail]

ENGLISH
Introduction
The WiFi Repeater is a combined wired/wireless network connection device designed
specifically for small business, office, and home office networking requirements. It
allows a wireless network to be expanded using multiple access points without the
need for a wired backbone to link them. It also works well with other 11b/g and 11n
protocol wireless products.
NOTE:If you need to reset the Wi-Fi Repeater, you need press and hold the reset
button inside the tiny hole for 10 seconds.
Package Contents
Before you starting to use this router, please check if there’s anything missing in the
package, and contact your dealer of purchase to claim for missing items:
•1 x Wireless-N Repeater
•1 x RJ-45 Networking Cable
•1 x Quick installation Guide

Getting Started
Setting up a Wireless Infrastructure Network
For a typical wireless setup at home (as shown below), please do the following:
Wireless Repeater Mode
You will need WiFi AP/Router Internet
access
Wireless AP Mode
You will need broadband Router
Internet access
Connect the WiFi-Repeater to your
Router/Switch with RJ-45 Cable

How to configure the Wi-Fi Repeater
You can configure the Wi-Fi Repeater by connecting it with your computer/laptop with
enclosed RJ45 cable or wirelessly. We recommend you to do it with wire.
A. Configure the Wi-Fi Repeater with RJ45 Cable
A1. Plug the Wi-Fi Repeater to a wall socket.
Connect your computer / laptop with the Wi-Fi
Repeater with enclosed RJ45 Cable.
A2. Click the “Start” button (it should be located
at the lower-left corner of your screen), then
click “Control Panel”. Click “View Network
Status and Tasks”, and then click “Manage
Network Connections”. Right-click “Local
Area Network”, then select “Properties”.
When the “Local Area Connection
Properties” window appears, select “Internet
Protocol Version 4 (TCP/IPv4)” and then
click “Properties”.
A3. Setting IP address manually: Type IP address
is 192.168.10.x (x is from 2 to 254), and
Subnet mask is 255.255.255.0. Type the
Router’s LAN IP address (the default IP is
192.168.10.1) into the Default gateway field.
A4. Open web browser and type
http://192.168.10.1 in the browser's
address box. This number is the default IP
address for this device.

A5. The login screen below will appear. Enter the
“User Name” and “Password” and click “OK” to
login. The default User name is “admin” and the
Password is “admin”.
A6. After logging in and click “Setup Wizard”, you will see the web page below:
Select “Wireless Repeater Mode (Station)” and click on ‘Next’ to continue.
A7. Click on ‘Repeater – OneKey Setting’ button

A8. Wait a few seconds and you will see the site below and please click on
‘Wireless Network Selection’ button.
A9. Click on ‘Refresh List’ button.
Select the Wireless SSID and click ‘Next’ to continue.
A10. When you see the site below, please do not change any setting but only insert
the password of your network.

Click on ‘Apply and Reboot’ button.
A11. Click ‘OK’ to confirm. The Repeater will
restart.
A12. Wait a few seconds and you will see the status site like below. It means your Wi-
Fi Repeater is ready for use.
* The Wi-Fi Repeater1 WLAN key is same with your router.
If you do not see the site like above, you need to re-configure it again.
NOTE:If you need to reset the Wi-Fi Repeater, you need press the reset button inside
the tiny hole for 10 seconds.
