Leviton LWCYC-00B User manual

User Guide
Cyclorama Wash Light
Cat. No. LWCYC-00B

Warnings and Cautions
Introduction
Specifications
LED Display
LED Status Indicator
Installation
Power Cable Connection
Communication Cable Connection
Dimming Control Output Mode
Operation
Dimming DMX First Address Setting
Dimming Control Output Mode Setting
Change of Settings via RDM Dimming
Summary List of RDM PIDS for LWCYC-00B Normal Responses
Dimming Control Output Characteristics
Maintenance
To Extend LED Lifespan
Reflector Plate Cleaning
Fuse Replacement
Warranty
TABLE OF CONTENTS
1
1
2
2
2
3
3
4
4
5
5
5
5
6
7
8
8
8
8
8

WARNINGS AND CAUTIONS
1
• TO AVOID SHOCK OR DEATH, always connect this product to a grounded circuit.
• DO NOT operate this product if there is visible damage to the unit or cable connections.
• DO NOT operate near flammable materials - minimum 8" (20 cm) from adjacent surface.
• DO NOT expose to moisture. This product is for indoor use ONLY!
Allow product to fully acclimate to surrounding environment before connecting to a power source.
Maximum ambient temperature is 95 °F (35 °C).
• DO NOT cover the ventilation holes when operating to avoid internal overheating.
• Avoid direct eye exposure to the light source while the product is ON.
• DO NOT use if lamp shell, light barrier, lens or protection panel is damaged.
• DO NOT refit the lamp in any situation, and DO NOT install non-original components. DO NOT place any filter paper or
picture on the lamp or other optical accessories. Only the accessories approved by Leviton can be used to change the
light beam effects.
• Ensure that the bracket and hanging system can support over 10 times the weight of the fixture.
• Safety rope must be installed, meet TUV requirements and withstand 10 times the weight of the fixture.
• Ensure complete fastening of the external accessories and the sling.
• If you are unsure about any part of these instructions, consult an electrician.

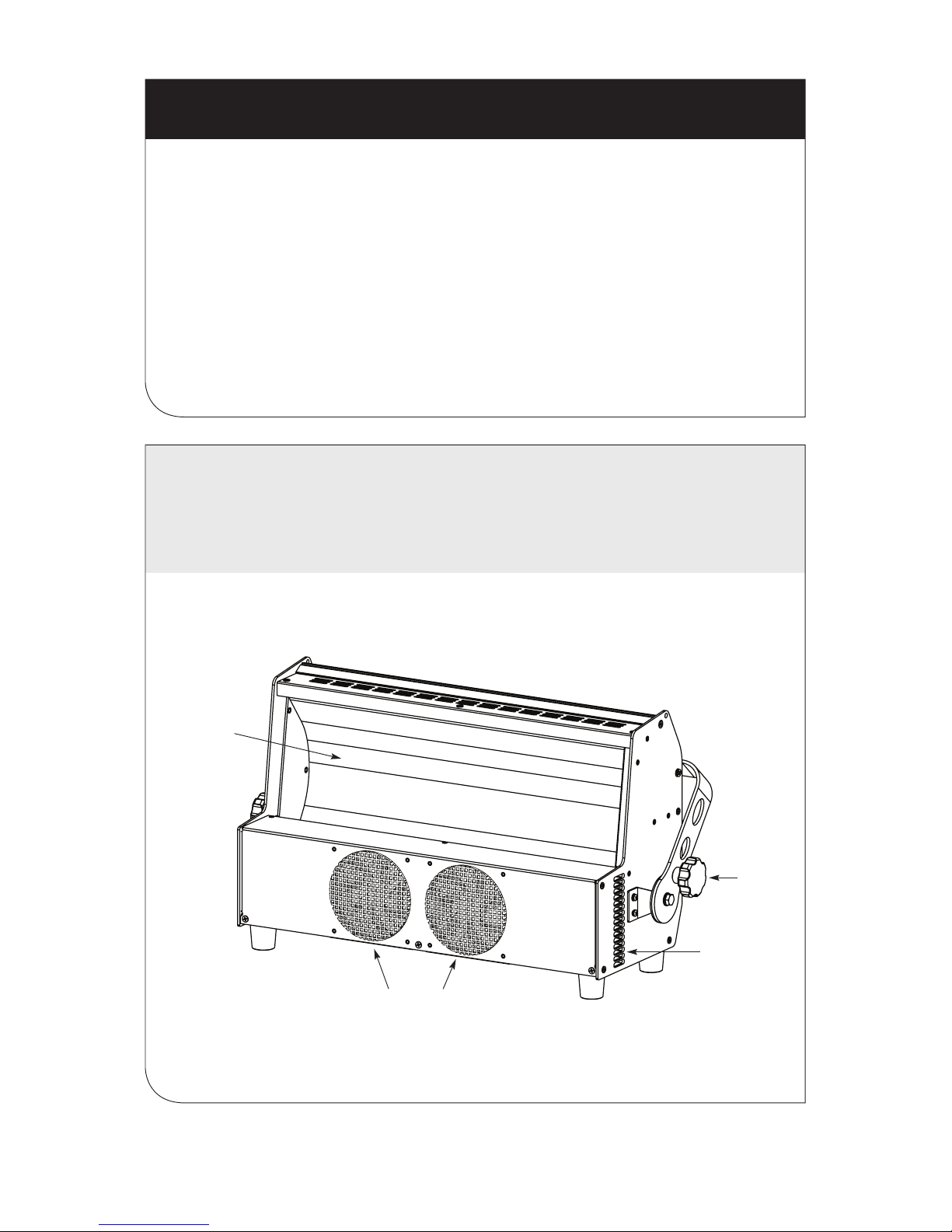

INTRODUCTION
Leviton’s LWCYC-00B is a professional level LED cyclorama light, with red (R), green (G), blue (B) and white (W) light sources.
LWCYC-00B achieves fine and smooth color mixing and 0 -100% flicker-free dimming control through standard DMX512
signal. Two cooling fans in the same direction as the light source ensures adequate cooling whether it is mounted upright or
hung upside down from a lighting bar. The specially designed reflector allows LWCYC-00B to cast a soft and even wash for
cyclorama and walls. LWCYC-00B supports the function of setting control parameters remotely through RDM.
Vent Holes
Reflector
Cooling Fans
Yoke
Fastening
Knob

SPECIFICATIONS
2
LED STATUS INDICATOR
PWR Red: Turns ON when the power connection is
normal and power switch is set to ON.
SYS Orange: No display under normal conditions;
flashing when the temperature of light
source substrate exceeds the limit.
SIG Green: Turns ON when DMX512/RDM signal is
received. No display when no signal is
received.
PWR SYS SIG
OPERATIONS
1) rotate to change
2) press to select function
LED DISPLAY - Digits and characters
1. Digits 0-9
2. Common letters: A, B, C , D, E and F
3. Special letters: H, L, N, O, P, Q, R, S, T and U
NOTE: The character I and number 1 have the same display
format, and so does the character S and number 5.
Model LWCYC-00B
Operating Voltage 100V-260VAC, 50/60Hz
Control Modes 4COL/HSI/FIL/CCT
White Light Color Temperature 3200K/4300K/5600K/6500K
Service Life >20,000 hours (ambient temperature < 25°C)
Ambient Temperature 0-35°C
Output Power 350W
Beam angle Horizontal: 65°; Vertical: 80°(approx.)
Control signal USITT DMX512-A (ANSI E1.11), RDM (ANSI E1.20)
Dimming 0-100% linear dimming
IP Rating IP20
Dimensions
W 20.3" x H 13.1" x D 8.1" (W 516mm x H 332mm x D 205mm)
Weight (kg) 13.5
BACK VIEW
Power
Switch Fuse Power
Output Input XLR 5-pin (male) Output XLR 5-pin (female)
Reset
Button
LED Display LED Status Indicator Function Knob
Power
Input
Yoke
Yoke
Fastening
Knob

3
INSTALLATION
LWCYC-00B cyclorama light is equipped with a yoke for suspension mounting. The yoke has a 12mm hole to facilitate the
mounting of a lamp hook. Before hanging the cyclorama light on a lighting bar, the lamp hook should first be mounted and
fixed on the yoke of LWCYC-00B. In order to ensure the safety, LWCYC-00B is also equipped with a safety cable. Ensure the
safety cable is looped through the yoke and connected to a suitable anchor at the other end.
NOTE: Always mount this product in a safe position with adequate ventilation and away from a heat source. Keep flammable
materials away from this product while it is operating. When LWCYC-00B cyclorama lights are used in a parallel manner,
ensure spacing between air outlets of two adjacent cyclorama lights is not be less than 16" (0.4m).
POWER CABLE CONNECTION
The LWCYC-00B utilizes powerCON connectors for power input (blue connector) and power output (white connector). To
avoid overloading, the maximum looping for LWCYC-00B is five units at 220V or three units at 110V. LWCYC-00B comes with
a power cable terminated with a powerCON A connector on one side and a free end on the other side.
The power output allows power to be supplied to subsequent LWCYC-00B cyclorama lights.
NOTE: At 110V, the maximum number of LWCYC-00B cyclorama lights used in relay is three units.
NOTE: At 220V, the maximum number of LWCYC-00B cyclorama lights used in relay is five units.

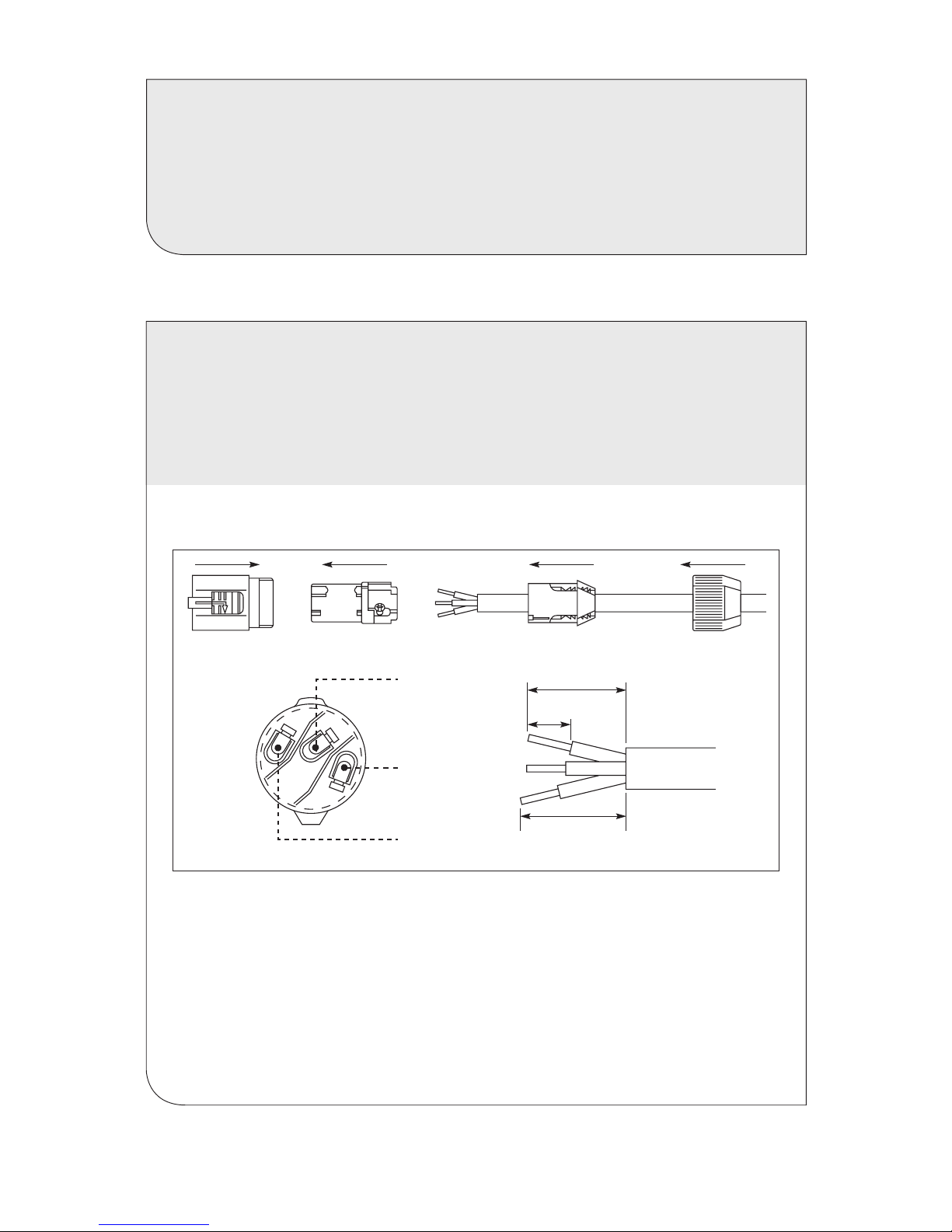

Leviton provides a complete set of power input cables for LWCYC-00B. Users need to prepare the connecting cables for
input and output. Refer to the following diagram for reference:
Jacket Plug Core Chuck Locking Rear Cap
L
E
N
.79" (20 mm)
PE .9" (23 mm)
.32" (8 mm)
*Attention:
Do not connect or disconnect the powerCON connector under load or live status!
Only authorized and licensed technicians should make power connections!

4
DIMMING CONTROL OUTPUT MODE
The light source of LWCYC-00B is composed of 32 LED lamp beads, and each lamp bead contains light emitting bodies of
four colors - red (R), green (G), blue (B) and white (W). Based on the light output control modes of light source, LWCYC-00B
can provide four different dimming control output modes.
COMMUNICATION CABLE CONNECTION
DMX512 signal enters LWCYC-00B via input 5-pin XLR male on the control panel and can be connected to the next set of
LWCYC-00B cyclorama lights or other DMX devices via the output 5-pin XLR female socket.
NOTE: When DMX512 passes through input and output connection transmission of multiple LWCYC-00B cyclorama lights
or other DMX devices, the total number of these devices must not exceed 32 sets and the cumulative transmission distance
should not exceed 984’ (300 m). A 5-pin XLR male with terminal resistance should be plugged on the output 5-pin XLR
female socket of LWCYC-00B or other DMX device at the tail of the signal transmission. When the number of LWCYC-00B
cyclorama lights or DMX devices exceeds 32 or DMX512 signal transmission distance is longer than 984’ (300 m), use a
DMX signal distributor to meet the signal transmission requirement.
XLR Pin No. Definition
1Common Terminal
2 Signal -
3 Signal +
4 ----
5 ----
1
234
5
Input (male)
XLR 5-pin
5
432
1
Output (female)
XLR 5-pin
• CCT (Color temperature for white lights)
LWCYC-00B can achieve white light output in four different color temperature
grades (3200K/4300K/5600K/6500K). LWCYC-00B uses 2 successive
DMX512 channels to respectively control the output brightness and to select
color temperature grades. With the following table, you can quickly find out the
DMX value ranges corresponding to the 4 color temperature grades.
Effect
Code DMX Value Color Colored Paper Code
1 0-15 Transparent 130
2 16-31 Pale gold 152
3 32-47 Straw yellow 103
4 48-63 Light amber 176
5 64-79 Chrome orange 179
6 80-95 Hot pink 128
7 96-111 Shocking pink 192
8 112-127 Magenta 113
Effect
Code DMX Value Color Colored Paper Code
9 128-143 Bright red 26
10 144-159 Rose purple 48
11 160-175 Light purple 126
12 176-191 Moss green 89
13 192-207 Dark green 124
14 208-223 Primary blue 201
15 224-239 Peacock blue 115
16 240-255 Dark blue 119
NOTE: In terms of color, the light output by 4 colors of LEDs after color mixing will be different from the light emitted from
ordinary incandescent light and projected by color optical filter, and the colored paper codes in the above table are for
reference only.
Color Temperature
Grade DMX Value Range
3200K 0-63
4300K 64-127
5600K 128-191
6500K 192-255
• 4COL (Red, Green, Blue, White)
This is a traditional dimming control output model to control brightness and color change. LWCYC-00B uses 4 successive
DMX512 channels to respectively control the output illumination of red, green, blue and white light sources, and completes
the color mixing by regulating the different proportions of various light sources to change the output brightness and color.
• HSI (Hue, Saturation, Intensity)
LWCYC-00B uses 3 successive DMX512 channels to control the output brightness, hue and saturation. During the
dimming output process, the DMX control values of these three channels all affect the output proportions of the four light
sources while outputting.
• FIL (Built-in color macros, Filters codes as color reference only)
LWCYC-00B has a built-in 16-color color changer for colored paper effect output, which is easier to operate than an
ordinary color changer. LWCYC-00B uses 2 successive DMX512 channels to respectively control the output brightness
and to select colored paper effect codes. With the following table, you can quickly query DMX value ranges that
correspond to 16 colored paper effect codes.

5
OPERATION
LWCYC-00B can be put into service after installation and cable connection.
When power is applied, the LWCYC-00B will be in controllable state after a self-check process. The PWR LED indicator
on the control panel will be ON. The LED display will display the dimming DMX first address (for example: A001), and
when there is DMX512/RDM signal input, the SIG LED indicator will be ON. Within 30 seconds after start, if no operation is
performed on the function setting knob, the LED display will be automatically turned OFF. After the turn-off of display, any
operation on function setting knob will re-activate the display. Similarly, within 30 seconds after re-activation of the display, if
no operation is performed on the function setting knob, the LED display will be automatically turned OFF again.
Dimming Control Output Mode DMX_PERSONALITY Code
4COL 1
HSI 2
FIL 3
CCT 4
DIMMING DMX FIRST ADDRESS SETTING
By default, dimming DMX first address of LWCYC-00B is set to 1. Users can change this address setting accordingly. The dimming
DMX first address can be directly changed by the function setting knob on the control panel or remotely modified via RDM.
The following describes the procedure of changing dimming DMX first address by the function setting knob on the control panel:
When the LED display is displaying the dimming DMX first address, press the setting knob, then the display content will be
switched to ADD-. Turn the setting knob at this time. The display content will be switched between SET- and ADD-.
If the setting knob is pressed again when the LED display is displaying ADD-, the display content will be switched to
AX.X.X. (where XXX is current address content of LWCYC-00B). At this time, if the setting knob is turned clockwise
(counterclockwise), the address will increase (decrease). After the setting knob is turned to the desired address, press the
setting knob to complete the change of dimming DMX first address setting. The display content will be switched back to
dimming DMX first address display. LWCYC-00B will automatically save the changed dimming DMX first address. This setting
will not be lost even if LWCYC-00B is turned OFF.
DIMMING CONTROL OUTPUT MODE SETTING
Dimming control output mode of LWCYC-00B is set to 4COL by default. Users can change this dimming control output mode
setting accordingly. The dimming control output mode can be directly changed by the function setting knob on the control
panel or remotely modified via RDM.
The following describes the procedure of changing dimming control output mode by the function setting knob on the control panel:
When the LED display is displaying the dimming DMX first address, press the setting knob, then the display content will be
switched to ADD-. Turn the setting knob at this time. The display content will be switched between SET- and ADD-.
If the setting knob is pressed again when the LED display is displaying SET-, the display content will be switched to 4COL,
HIS, FIL or CCT (dependent on the current actual situation). At this time, if the setting knob is turned, the display content will
be switched among the above mentioned 4 settings and the switching direction is dependent on the turning direction of the
setting knob. After the setting knob is turned to the desired setting, press the setting knob to complete the change of dimming
control output mode setting. The display content will be switched back to dimming DMX first address display. LWCYC-00B will
automatically save the changed dimming control output mode. This setting will not be lost even if LWCYC-00B is turned OFF.
NOTE: During the procedure of changing the dimming DMX first address or dimming control output mode setting, if the
setting knob is not pressed to confirm the change, LWCYC-00B will keep the original setting.
CHANGE OF SETTINGS VIA RDM DIMMING
DMX first address setting of LWCYC-00B can be changed through RDM_DMX_START_ ADDRESS. Dimming control output
mode setting of LWCYC-00B can be changed through RDM_DMX_PERSONALITY. The correspondence between the
dimming control output mode and DMX_PERSONALITY codes are as shown in the following table.
LWCYC-00B can simultaneously change the dimming DMX first address and dimming control output mode to the factory
settings via RDM_FACTORY_DEFAULTS.

OPERATION (continued)
6
SUMMARY LIST OF RDM PIDS FOR LWCYC-00B NORMAL RESPONSES
RDM PIDs normally responded by LWCYC-00B are as shown in the following table:
RDM PID GET SET
1 DISC_UNIQUE_BRANCH
2 DISC_MUTE
3 DISC_UNMUTE
4 SUPPORTED_PARAMETERS √
5 DEVICE_INFO √
6 PRODUCT_DETAIL_ID_LIST √
7 DEVICE_MODEL_DESCRIPTION √
8 MANUFACTURER_LABEL √
9 DEVICE_LABEL √ √
10 FACTORY_DEFAULTS √ √
11 SOFTWARE_VERSION_LABEL √
12 DMX_PERSONALITY √ √
13 DMX_PERSONALITY_DESCRIPTION √
14 DMX_START_ADDRESS √ √
15 SENSOR_DEFINITION √
16 SENSOR_VALUE √
17 IDENTIFY_DEVICE √ √
If RDM console sends any RDM PID excluded in the table, LWCYC-00B will respond in the format of NR_UNKNOWN_PID.
After RDM console sends SET_IDENTIFY_DEVICE_ON instruction to LWCYC-00B, the LED display will display IDEN
(regardless of previous turn-off of the display). This display content will not be changed and display will not be turned OFF.
During this period, even if the function setting knob is operated, the display content will remain unchanged. The setting
change function will be temporarily disabled, and only after the SET_IDENTIFY_DEVICE_OFF instruction sent by RDM
console is received, can this state be released.

OPERATION (continued)
7
Operation Mode Number of DMX Channels Control Object DMX Value Output Characteristic
4COL
1 Red (R) 0-255 Brightness 0-100%
2 Green (G) 0-255 Brightness 0-100%
3 Blue (B) 0-255 Brightness 0-100%
4 White (W) 0-255 Brightness 0-100%
HSI
1
2
3
Brightness 0-255 Brightness 0-100%
Hue 0-255 0-360°
Saturation 0-255 0-100%
FIL
1
2
Brightness 0-255 Brightness 0-100%
Colored Paper Effect
(16 colors) 0-15 Transparent
16-31 Pale gold
32-47 Straw yellow
48-63 Light amber
64-79 Chrome orange
80-95 Hot pink
96-111 Shocking pink
112-127 Magenta
128-143 Bright red
144-159 Rose purple
160-175 Light purple
176-191 Moss green
192-207 Dark green
208-223 Primary blue
224-239 Peacock blue
240-255 Dark blue
CCT 2
Brightness 0-255 Brightness 0-100%
Color temperature 0-63 3200K
64-127 4300K
128-191 5600K
192-255 6500K
DIMMING CONTROL OUTPUT CHARACTERISTICS
The correspondence between the number of DMX512 channels used by LWCYC-00B under different dimming control output
modes and the control is as shown in the table below:

8
OPEN LOCK
FUSE
250VAC 5A
SLOW BLOW
TO EXTEND LED LIFESPAN
• Keep unit clean and vent holes clear from debris
• Maintain adequate ventilation around the fixture while in use
• Reduce ambient temperature
REFLECTOR PLATE CLEANING
• Unplug LWCYC-00B from power and wait until fixture is at room temperature
• Remove dust with a blast of oil-free air or wipe with a clean, lint-free cloth
• DO NOT use ammonia-based or other harsh commercial cleaners (Isopropyl alcohol may be used on the cloth)
• Ensure all parts are completely dry before restoring power
FUSE REPLACEMENT
• Unplug the product from power.
• Using a slotted screwdriver, push slightly at the slot of the fuse cap and rotate
counterclockwise to open.
• Remove fuse cap and fuse. Place new fuse inside the fuse cap.
• Screw the fuse cap with new fuse back in place and reconnect power.
MAINTENANCE
To eliminate unnecessary wear and improve lifespan, disconnect the LWCYC-00B completely from power when not in use.
WARRANTY
TRADEMARK DISCLAIMER
Use herein of third party trademarks, service marks, trade names, brand names and/or product names are for informational purposes only, are/may be the
trademarks of their respective owners; such use is not meant to imply affiliation, sponsorship, or endorsement.
FOR CANADA ONLY
For warranty information and/or product returns, residents of Canada should contact Leviton in writing at Leviton Manufacturing of Canada Ltd to the
attention of the Quality Assurance Department, 165 Hymus Blvd, Pointe-Claire (Quebec), Canada H9R 1E9 or by telephone at 1 800 405-5320.
LIMITED 2 YEAR WARRANTY AND EXCLUSIONS
Leviton warrants to the original consumer purchaser and not for the benefit of anyone else that this product at the time of its sale by Leviton is free
of defects in materials and workmanship under normal and proper use for two years from the purchase date. Leviton’s only obligation is to correct
such defects by repair or replacement, at its option. For details visit www.leviton.com or call 1-800-824-3005. This warranty excludes and
there is disclaimed liability for labor for removal of this product or reinstallation. This warranty is void if this product is installed improperly or in an
improper environment, overloaded, misused, opened, abused, or altered in any manner, or is not used under normal operating conditions or
not in accordance with any labels or instructions. There are no other or implied warranties of any kind, including merchantability and fitness
for a particular purpose, but if any implied warranty is required by the applicable jurisdiction, the duration of any such implied warranty, including
merchantability and fitness for a particular purpose, is limited to two years. Leviton is not liable for incidental, indirect, special, or consequential
damages, including without limitation, damage to, or loss of use of, any equipment, lost sales or profits or delay or failure to perform this
warranty obligation. The remedies provided herein are the exclusive remedies under this warranty, whether based on contract, tort or otherwise.
For Technical Assistance Call: 1-800-824-3005 - www.leviton.com

Guide de l’utilisateur
Projecteur pour cycloramas
Node cat. LWCYC-00B

Avertissements et mises en garde
Introduction
Fiche technique
Affichage à DEL
Témoins d’état
Installation
Connexion du cordon d’alimentation
Connexion du câble de communication
Modes de commande
Mode d’emploi
Réglage de la première adresse DMX
Réglage du mode de commande
Modifications via une console RDM
Liste sommaire des PID en langage RDM
Caractéristiques de sortie des divers modes de commande
Maintenance
Prolongation de la durée utile
Nettoyage du réflecteur
Remplacement du fusible
Garantie
TABLE DES MATIÈRES
11
11
12
12
12
13
13
14
14
15
15
15
15
16
17
18
18
18
18
18

AVERTISSEMENTS ET MISES EN GARDE
WARNINGS AND CAUTIONS
11
• POUR ÉVITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE OU D’ÉLECTROCUTION, il faut toujours raccorder ce produit
à un circuit mis à la terre.
• NE PAS utiliser ce produit si des dommages sont visibles sur ses composants ou ses câbles de connexion.
• NE PAS utiliser ce produit près de matières inflammables (maintenir une distance de 8 po [20 cm] de telles matières).
• NE PAS exposer ce produit à l’humidité. Il est conçu pour l’intérieur SEULEMENT! Laisser le produit s’acclimater complètement
à son environnement avant de le raccorder à une source de courant.
• Température ambiante maximale de 95 °F (35 °C).
• Pour éviter les risques de surchauffe interne, NE PAS couvrir les orifices de ventilation du produit lorsqu’on l’utilise.
• Éviter de regarder directement la source lumineuse quand le produit est sous tension.
• NE PAS utiliser ce produit si la coque de la lampe, l’écran, la lentille ou le panneau de protection sont endommagés.
• NE remplacer AUCUNE pièce de ce produit par un autre composant, original ou non. NE PAS mettre sur la lampe des
accessoires optiques comme des images ou des filtres de papier. Seuls les accessoires approuvés par Leviton peuvent être
utilisés pour modifier les effets du faisceau.
• Les supports et systèmes de suspension utilisés doivent pouvoir supporter dix fois le poids de ce produit.
• On doit employer un câble de sécurité conforme aux exigences des TÜV et capable de supporter dix fois le poids de ce produit.
• On doit s’assurer que tous les harnais et accessoires externes sont solidement attachés
• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire appel à un électricien.
INTRODUCTION
Le LWCYC-00B de Leviton est un projecteur à DEL pour cyclorama doté de sources lumineuses rouges (R), vertes (G),
bleues (B) et blanches (W). Il assure un mélange de couleur uniforme et précis, de même qu’une gradation de 0 à 100 % sans
papillotement via des signaux DMX512 standards. Deux ventilateurs orientés dans la même direction que la source lumineuse
permettent un refroidissement adéquat, que le projecteur soit fixé droit ou suspendu à l’envers. Son réflecteur spécialement
conçu lui permet de jeter une lumière diffuse égale et douce sur les murs et les cycloramas. Le LWCYC-00B prend aussi en
charge des fonctions de réglage à distance au protocole RDM.
Orifices de
ventilation
Réflecteur
Ventilateurs de refroidissement
Molette de
blocage
de la lyre

FICHE TECHNIQUE
12
TÉMOINS D’ÉTAT
PWR Rouge: S’allume quand le produit est bien
connecté à l’alimentation et le
commutateur a été mis sous tension.
SYS Orange: Éteint en mode de fonctionnement
normal, il clignote quand la température
du substrat de la source lumineuse
dépasse le seuil prescrit.
SIG Vert: S’allume quand des signaux DMX512/
RDM sont reçus (reste éteint en
l’absence de tels signaux).
PWR SYS SIG
FONCTIONNEMENT
1) tourner pour modifier
2) appuyer pour sélectionner une fonction
AFFICHAGE À DEL - Chiffres et lettres
1. Chiffres de 0 à 9
2. Lettres communes : A, B, C, D, E et F
3. Lettres spéciales : H, L, N, O, P, Q, R, S, T et U
REMARQUE : le chiffre « 1 » et la lettre « I », de même que le
chiffre « 5 » et la lettre « S », s’affichent de la même façon.
Modèle LWCYC-00B
Tension de fonctionnement 100-260 V c.a., 50/60 Hz
Modes de commande 4COL/HSI/FIL/CCT
Température chromatique de la lumière blanche 3 200 K/4 300 K/5 600 K/6 500 K
Durée utile > 20 000 h (température ambiante < 25 °C)
Température ambiante 0 à 35 °C
Puissance de sortie 350 W
Angles de faisceau Approx. 65° (horizontal) et 80° (vertical)
Signaux de commande USITT DMX512-A (ANSI E1.11), RDM (ANSI E1.20)
Gradation Linéaire de 0 à 100 %
Cote IP IP20
Dimensions (larg. x haut. x prof.) 20,3 x 13,1 x 8,1 po (516 x 332 x 205 mm)
Poids (kg) 13,5
VUE ARRIÈRE
Commutateur
Fusible
Sortie
d’alimentation
Entrée XLR mâle
à 5 broches Sortie XLR femelle à 5 broches
Bouton de
réinitialisation
Affichage à DEL Témoins d’état Bouton de fonctions
Entrée
d’alimentation
Lyre
Molette de
blocage de
la lyre

13
INSTALLATION
Le projecteur LWCYC-00B pour cycloramas est muni d’une lyre de suspension percée d’un trou de 12 mm qui facilite l’instal-
lation d’un crochet. Ce crochet devrait être mis en place avant de suspendre le projecteur. Pour plus de sécurité, ce dernier
est également doté d’un câble d’attache qu’il faut faire passer dans la lyre et arrimer à un dispositif d’ancrage à l’autre
extrémité.
REMARQUE : il faut toujours installer le produit de manière sécuritaire et à un endroit bien ventilé, à l’écart de toute source
de chaleur. Il doit également être tenu à l’écart de matières inflammables quand il est en marche. Si on utilise plusieurs
projecteurs LWCYC-00B en parallèle, l’espace entre les sorties d’aération des unités adjacentes ne peut être inférieur à 16
po (un peu plus de 40 cm).
CONNEXION DU CORDON D’ALIMENTATION
Le LWCYC-00B accepte les connecteurs powerCON dans son entrée (bleue) et dans sa sortie (blanche) d’alimentation. Pour
éviter les surcharges, il faut limiter le nombre d’unités qu’on met en groupe, le cas échéant (voir les remarques ci-dessous).
Le projecteur est en outre doté d’un cordon d’alimentation qui se termine par un connecteur powerCON A à une extrémité
(l’autre extrémité est libre).
La sortie d’alimentation permet de fournir du courant aux projecteurs en aval dans les installations groupées.
REMARQUE : à 110 V, on ne peut grouper plus de trois projecteurs LWCYC-00B pour cycloramas.
REMARQUE : à 220 V, on ne peut grouper plus de cinq projecteurs LWCYC-00B pour cycloramas.
Leviton fournit un jeu complet de câbles d’entrée d’alimentation pour le modèle LWCYC-00B. L’utilisateur doit les préparer
sur le terrain. Se reporter aux schémas suivants à titre de référence :
Coquille Cœur du connecteur Manchon Capuchon arrière
L
E
N
0,79 po (20,07 mm)
PE 0,9 po (22,9 mm)
0,32 po (8,13 mm)
*Mise en garde :
Ne pas brancher ou débrancher le connecteur powerCON quand le circuit est sous charge ou sous tension!
Seuls des techniciens autorisés et porteurs de permis devraient effectuer les connexions d’alimentation!

14
MODES DE COMMANDE
La source lumineuse des projecteurs LWCYC-00B se compose de 32 billes de diodes électroluminescentes (DEL)
émettant en quatre couleurs : rouge (R), vert (G), bleu (B) et blanc (W). Les projecteurs peuvent fonctionner en divers
modes de commande.
CONNEXION DU CÂBLE DE COMMUNICATION
Les signaux DMX512 proviennent au projecteur LWCYC-00B via son entrée XLR mâle à cinq broches, et peuvent passer
aux autres projecteurs avec lesquels le premier est groupé via sa sortie XLR femelle à cinq broches.
REMARQUE : quand les signaux DMX512 doivent passer par les entrées et sorties de plusieurs projecteurs ou autres
dispositifs compatibles, il faut limiter le nombre d’unités à 32 et la distance parcourue à 984 pi (300 m). Il devrait y avoir un
connecteur XLR mâle avec une résistance terminale branché dans le connecteur XLR femelle du projecteur ou de l’autre
dispositif compatible situé à la fin du parcours de transmission. Si le nombre d’unités est supérieur à 32, ou si la distance à
parcourir dépasse 984 pi (300 m), il faut utiliser un distributeur de signaux DMX pour respecter les seuils d’intensité requise.
Numéro de broche XLR Description
1 Borne commune
2 Signal (-)
3 Signal (+)
4 ----
5 ----
1
234
5
Entrée XLR mâle
à 5 broches
5
432
1
Sortie XLR femelle
à 5 broches
• CCT (température chromatique de la lumière blanche)
Le modèle LWCYC-00B peut produire de la lumière blanche en quatre
températures différentes (3 200, 4 300, 5 600 et 6 500 K). Il emploie deux
canaux DMX512 successifs pour régler la luminosité de la sortie et choisir
une de ces températures. Le tableau suivant permet de trouver facilement les
plages de valeurs DMX qui correspondent aux choix possibles.
Code
d’effet Valeurs DMX Couleur Code de papier coloré
1 0-15 Transparent 130
2 16-31 Or pâle 152
3 32-47 Jaune paille 103
4 48-63 Ambre clair 176
5 64-79 Orange de chrome 179
6 80-95 Rose indien 128
7 96-111 Rose vif 192
8 112-127 Magenta 113
Code
d’effet Valeurs DMX Couleur Code de papier coloré
9 128-143 Rouge vif 26
10 144-159 Pourpre rose 48
11 160-175 Violet pâle 126
12 176-191 Vert mousse 89
13 192-207 Vert foncé 124
14 208-223 Bleu primaire 201
15 224-239 Bleu paon 115
16 240-255 Bleu foncé 119
REMARQUE : la sortie lumineuse produite par le mélange des quatre couleurs de DEL ne sera pas la même que celle émise
par des lampes à incandescence ordinaire colorée par des filtres optiques. Les codes de papier coloré ci-dessus ne sont
donc fournis qu’à titre de référence.
Température
chromatique Plage de valeurs DMX
3200K 0-63
4300K 64-127
5600K 128-191
6500K 192-255
• 4COL (rouge, vert, bleu et blanc)
Il s’agit du mode de commande traditionnel pour régler la luminosité et les changements de couleur. Le projecteur emploie
quatre canaux DMX512 successifs pour modifier la sortie d’éclairement des sources rouges, vertes, bleues et blanches, et
complète le mélange en régulant les proportions de chacune.
• HSI (teinte, saturation et luminosité)
Le projecteur emploie trois canaux DMX512 successifs pour régler la teinte, la saturation et la luminosité de la sortie. Du-
rant le procédé de gradation, les valeurs de commande DMX de ces trois canaux déterminent les proportions attribuées à
chacune des quatre composantes chromatiques de la source lumineuse.
• FIL (macros de couleur intégrées, codes de filtre comme référence chromatique seulement)
Le projecteur est doté d’un changeur à 16 couleurs plus facile à employer que les modèles habituels. Il emploie deux
canaux DMX512 successifs pour régler la luminosité de la sortie et choisir les codes d’effet papier coloré. Le tableau
suivant permet de trouver facilement les plages de valeurs DMX qui correspondent aux 16 couleurs possibles.

15
MODE D’EMPLOI
Le modèle LWCYC-00B peut être mis en service tout de suite après son assemblage et son branchement.
Une fois sous tension, le projecteur procède à une autovérification. Le témoin PWR devrait alors s’allumer. L’affichage à DEL
montrera la première adresse DMX (A001, par exemple), et le témoin SIG s’allumera quand des signaux seront reçus. Dans
un délai de 30 secondes après le démarrage, si on ne touche pas au bouton de fonctions, l’affichage s’éteint automatique-
ment (il se rallume dès qu’on utilise le bouton). De la même façon, dans un délai de 30 secondes après s’être rallumé, si on
ne touche pas au bouton, l’affichage s’éteindra de nouveau.
Modes de commande Code DMX_PERSONALITY
4COL 1
HSI 2
FIL 3
CCT 4
RÉGLAGE DE LA PREMIÈRE ADRESSE DMX
Par défaut, la première adresse DMX est le « 1 », mais on peut la modifier au besoin. Pour le faire directement, on peut utiliser
le bouton de fonctions, mais on peut aussi le faire à distance en employant le protocole RDM.
Voici comment procéder au moyen du bouton de fonctions du projecteur.
Alors que l’affichage à DEL montre la première adresse, appuyer sur le bouton de fonctions pour faire apparaître « ADD- ».
Si on tourne le bouton, l’affichage passe de « ADD- » à « SET- ».
Appuyer de nouveau sur le bouton alors que l’affichage montre « ADD- »; c’est alors « AXXX » qui est montré (les trois « X »
correspondent à la banque d’adresses du LWCYC-00B). Si on tourne le bouton vers la droite, l’adresse augmente, et si on le
tourne vers la gauche, elle diminue. Une fois l’adresse voulue atteinte, appuyer encore sur le bouton pour confirmer l’opération.
L’affichage reviendra à la nouvelle première adresse DMX. Cette nouvelle adresse est automatiquement sauvegardée, et ne
sera pas perdue si on met le projecteur hors tension.
RÉGLAGE DU MODE DE COMMANDE
Par défaut, le mode de commande est le « 4COL », mais on peut le modifier au besoin. Pour le faire directement, on peut
utiliser le bouton de fonctions, mais on peut aussi le faire à distance en employant le protocole RDM.
Voici comment procéder au moyen du bouton de fonctions du projecteur.
Alors que l’affichage à DEL montre la première adresse, appuyer sur le bouton de fonctions pour faire apparaître « ADD- ».
Si on tourne le bouton, l’affichage passe de « ADD- » à « SET- ».
Appuyer de nouveau sur le bouton alors que l’affichage montre « SET- »; c’est alors « 4COL », « HIS », « FIL » ou « CCT »
qui est montré (selon le dernier mode choisi). Si on tourne le bouton dans un sens ou dans l’autre, on passe d’un réglage au
suivant. Une fois le réglage voulu atteint, appuyer encore sur le bouton pour confirmer l’opération. L’affichage reviendra à la
première adresse DMX. Ce nouveau réglage est automatiquement sauvegardé, et ne sera pas perdu si on met le projecteur
hors tension.
REMARQUE : dans chacun des cas, si on n’appuie pas sur le bouton de fonctions pour confirmer l’opération, le LWCYC-00B
conservera l’adresse ou le réglage précédents.
MODIFICATIONS VIA UNE CONSOLE RDM
On peut changer la première adresse DMX en passant par RDM_DMX_START_ ADDRESS, et le mode de commande
en passant par RDM_DMX_PERSONALITY. Les correspondances entre le mode de commande et les codes de
DMX_PERSONALITY sont indiquées dans le tableau ci-dessous.
Le LWCYC-00B peut rétablir simultanément les valeurs par défaut de la première adresse DMX et du mode de commande en
passant par RDM_FACTORY_DEFAULTS.

MODE D’EMPLOI (suite)
16
LISTE SOMMAIRE DES PID EN LANGAGE RDM
Les identificateurs de paramètres (parameter ID, ou PID) du protocole RDM en réponse normale apparaissent dans le
tableau suivant :
PID (RDM) OBTENIR RÉGLER
1 DISC_UNIQUE_BRANCH
2 DISC_MUTE
3 DISC_UNMUTE
4 SUPPORTED_PARAMETERS √
5 DEVICE_INFO √
6 PRODUCT_DETAIL_ID_LIST √
7 DEVICE_MODEL_DESCRIPTION √
8 MANUFACTURER_LABEL √
9 DEVICE_LABEL √ √
10 FACTORY_DEFAULTS √ √
11 SOFTWARE_VERSION_LABEL √
12 DMX_PERSONALITY √ √
13 DMX_PERSONALITY_DESCRIPTION √
14 DMX_START_ADDRESS √ √
15 SENSOR_DEFINITION √
16 SENSOR_VALUE √
17 IDENTIFY_DEVICE √ √
Si la console RDM envoie un PID autre que ceux apparaissant sur ce tableau, le LWCYC-00B réagira au format NR_UN-
KNOWN_PID.
Après l’envoi par la console RDM du message SET_IDENTIFY_DEVICE_ON, l’affichage à DEL du projecteur, quel que soit
son état, montrera « IDEN ». Ce message ne changera pas et l’affichage ne s’éteindra pas (il sera impossible de modifier
des réglages), même si on manipule le bouton de fonctions, et ce, tant que la console n’aura pas envoyé le message
SET_IDENTIFY_DEVICE_OFF.

MODE D’EMPLOI (suite)
17
Mode de
commande Nombre de canaux DMX Objet de contrôle Valeurs DMX Caractéristique de sortie
4COL
1 Rouge (R) 0-255 Luminosité 0-100 %
2 Vert (G) 0-255 Luminosité 0-100 %
3 Bleu (B) 0-255 Luminosité 0-100 %
4 Blanc (W) 0-255 Luminosité 0-100 %
HSI
1
2
3
Luminosité 0-255 Luminosité 0-100 %
Teinte 0-255 0-360°
Saturation 0-255 0-100 %
FIL
1
2
Luminosité 0-255 Luminosité 0-100 %
Effet papier coloré
(16 couleurs) 0-15 Transparent
16-31 Or pâle
32-47 Jaune paille
48-63 Ambre clair
64-79 Orange de chrome
80-95 Rose indien
96-111 Rose vif
112-127 Magenta
128-143 Rouge vif
144-159 Pourpre rose
160-175 Violet pâle
176-191 Vert mousse
192-207 Vert foncé
208-223 Bleu primaire
224-239 Bleu paon
240-255 Bleu foncé
CCT 2
Luminosité 0-255 Luminosité 0-100 %
Température
chromatique 0-63 3 200 K
64-127 4 300 K
128-191 5 600 K
192-255 6 500 K
CARACTÉRISTIQUES DE SORTIE DES DIVERS MODES DE COMMANDE
Les correspondances entre les valeurs et canaux DMX des quatre modes de commande et les caractéristiques com-
mandées apparaissent dans le tableau ci-dessous.

18
OPEN LOCK
FUSE
250VAC 5A
SLOW BLOW
PROLONGATION DE LA DURÉE UTILE
• S’assurer que le produit est toujours propre et qu’aucun débris ne bloque ses évents.
• S’assurer que les alentours du produit sont bien ventilés quand celui-ci est utilisé.
• Réduire la température ambiante.
NETTOYAGE DU RÉFLECTEUR
• Débrancher le projecteur et attendre qu’il soit à la température de la pièce.
• Éliminer la poussière au moyen d’un jet d’air sans huile ou d’un chiffon propre et non pelucheux.
• NE PAS utiliser de nettoyants durs comme ceux à base d’ammoniac
(on peut toutefois mettre de l’alcool isopropylique sur le chiffon).
• S’assurer que toutes les pièces sont bien sèches avant de rétablir le courant.
REMPLACEMENT DU FUSIBLE
• Débrancher le projecteur de la source de courant.
• Utilisant un tournevis à lame plate, appuyer légèrement sur la
fente du capuchon de fusible et tourner vers la gauche pour le retirer.
• Retirer le vieux fusible et en mettre un nouveau.
• Revisser le capuchon et rétablir le courant.
MAINTENANCE
Pour ne pas user le projecteur inutilement et pour en augmenter la durée utile, il faut le déconnecter de la source de courant
quand il n’est pas utilisé.
GARANTIE
AVIS RELATIF AUX MARQUES
L’utilisation dans ce document de marques de commerces ou de service, de noms commerciaux, de marques de fabrique et/ou de noms de produits
appartenant à des parties tierces est fait aux fins d’information seulement et est ou pourrait être la marque de commerce de leur(s) détenteur(s) respectif(s) ;
un tel usage n’implique d’aucune façon une affiliation, un parrainage ou un endossement quelconque.
GARANTIE LIMITÉE DE 2 ANS ET EXCLUSIONS
Leviton garantit au premier acheteur, et uniquement au crédit du dit acheteur, que ce produit ne présente ni défauts de fabrication ni défauts de matériaux
au moment de sa vente par Leviton, et n’en présentera pas tant qu’il est utilisé de façon normale et adéquate, pendant une période de 5 ans suivant la date
d’achat. La seule obligation de Leviton sera de corriger les dits défauts en réparant ou en remplaçant le produit défectueux si ce dernier est retourné port payé,
accompagné d’une preuve de la date d’achat, avant la fin de la dite période de 2 ans, à la Manufacture Leviton du Canada Limitée, au soin du service
de l’Assurance Qualité, 165 boul. Hymus, Pointe-Claire, (Québec), Canada H9R 1E9. Par cette garantie, Leviton exclut et décline toute responsabilité
envers les frais de main d’oeuvre encourus pour retirer et réinstaller le produit. Cette garantie sera nulle et non avenue si le produit est installé incorrectement
ou dans un environnement inadéquat, s’il a été surchargé, incorrectement utilisé, ouvert, employé de façon abusive ou modifié de quelle que manière que
ce soit, ou s’il n’a été utilisé ni dans des conditions normales ni conformément aux directives ou étiquettes qui l’accompagnent. Aucune autre garantie,
explicite ou implicite, y compris celle de qualité marchande et de conformité au besoin, n’est donnée, mais si une garantie implicite est requise
en vertu de lois applicables, la dite garantie implicite, y compris la garantie de qualité marchande et de conformité au besoin, est limitée à une durée de 2
ans. Leviton décline toute responsabilité envers les dommages indirects, particuliers ou consécutifs, incluant, sans restriction, la perte d’usage
d’équipement, la perte de ventes ou les manques à gagner, et tout dommage-intérêt découlant du délai ou du défaut de l’exécution des obligations
de cette garantie. Seuls les recours stipulés dans les présentes, qu’ils soient d’ordre contractuel, délictuel ou autre, sont offerts en vertu de cette garantie.
Pour toute aide technique, composer le : 1 800 405-5320 (Canada seulement) www.leviton.com
