Prise double encastrée
N° de cat. 689
Valeurs nominales : 15 A/125 V
INSTALLATION (CAT. NO. 690)
Leviton’s QuickPort®connections offer a versatile solution to your multimedia needs. Compatible with all QuickPort®modules, the ports
can be configured for single or multiple applications.
1. Mount two-gang electrical box in accordance with appropriate electrical codes and regulations.
CAUTION: Leviton recommends installing the two-gang electrical box as shown in Mounting Diagram. This orientation will ensure
the proper clearances are provided for all connections.
2. Feed wires for application (high and low voltage) through back punchouts of electrical box.
3. Remove plastic divider by pulling it away from back of device (Figure 1).
4. Wire receptacle first. Follow Installation Instructions for Cat. No. 689 (through Step 2) to wire receptacle portion.
5. Terminate QuickPort®modules following manufacturer's instructions.
6. Observe the "UP" orientation molded on back side of device and orient accordingly. It is important to maintain proper
orientation. Snap the terminated QuickPort® modules into the back side of the each port by hooking the two triangular tabs over the
bottom ledge of the port, then tilting the module into the port. While firmly depressing the release tab, snap the module into the port.
NOTE: If you have unused Quickport®openings, Leviton recommends using blank inserts (4 supplied) to protect against
dirt and contamination.
7. Replace divider by sliding it back into divider slot in back of device. Press carefully until divider is fully seated in slot.
8. Mount device to two-gang electrical box using screws provided.
9. Restore power at circuit breaker or fuse. Installation is complete.
PK-93385-10-02-2A
English
INSTALLATION (CAT. NO. 689)
WARNING: TO BE INSTALLED AND/OR USED IN ACCORDANCE WITH APPROPRIATE ELECTRICAL CODES AND
REGULATIONS.
WARNING: IF YOU ARE NOT SURE ABOUT ANY PART OF THESE INSTRUCTIONS, CONSULT A QUALIFIED ELECTRICIAN.
WARNING: USE THIS DEVICE ONLY WITH COPPER OR COPPER CLAD WIRE. WITH ALUMINUM WIRE USE ONLY DEVICES
MARKED CO/ALR OR CU/AL.
FOR SEPARATE FEED CONVERSION ONLY: This device is provided with break-off fins located between the terminal screws. To
control the top outlet and the bottom outlet with two different hot wires (two circuits), remove the break-off fin between the two HOT
terminal screws (brass or black) before wiring. Use needle nose pliers and bend fin back and forth until it breaks off.
1. WARNING: TO AVOID FIRE, SHOCK, OR DEATH; TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND TEST THAT THE
POWER IS OFF BEFORE WIRING!
2. Connect wires per WIRING DIAGRAM as follows:
To Side Wire: Remove approximately 3/4" (1.9 cm) insulation from wire. Loop wires clockwise 3/4 turn around terminal screws.
BLACK (Hot) wire to BRASS screw, WHITE (Neutral) wire to SILVER screw, GREEN or BARE (Ground) wire to GREEN screw.
Firmly tighten screws over wire loops. Terminal screws accept up to #12 AWG copper or copper clad wire.
To Quickwire™: Remove approximately 5/8" (1.6 cm) insulation from wire. Insert straight #14 AWG solid copper wires into round
Quickwire™ holes. NOTE: Quickwire™ terminals accept #14 AWG solid copper wires ONLY! For circuits with #12 AWG solid copper
or copper clad wires, use terminal screws instead. If the receptacle must be replaced or rewired after it is Quickwired, gently press
the tip of a small screwdriver in the release slot and back the wire out gradually. If the receptacle or Quickwire™ terminal become
damaged, do not reuse.
3. Mount device to electrical box using wallplate screws provided.
4. Restore power at circuit breaker or fuse. Installation is complete.
LIMITED 2 YEAR WARRANTY AND EXCLUSIONS
Leviton warrants to the original consumer purchaser and not for the benefit of anyone else that this product at the time of its sale by Leviton is free of defects in materials and workmanship under normal and proper use for two years from the
purchase date. Leviton’s only obligation is to correct such defects by repair or replacement, at its option, if within such two year period the product is returned prepaid, with proof of purchase date, and a description of the problem to Leviton
Manufacturing Co., Inc., Att: Quality Assurance Department, 59-25 Little Neck Parkway, Little Neck, New York 11362-2591. This warranty excludes and there is disclaimed liability for labor for removal of this product or reinstallation.
This warranty is void if this product is installed improperly or in an improper environment, overloaded, misused, opened, abused, or altered in any manner, or is not used under normal operating conditions or not in accordance with any
labels or instructions. There are no other or implied warranties of any kind, including merchantability and fitness for a particular purpose, but if any implied warranty is required by the applicable jurisdiction, the duration of any such
implied warranty, including merchantability and fitness for a particular purpose, is limited to two years. Leviton is not liable for incidental, indirect, special, or consequential damages, including without limitation, damage to, or
loss of use of, any equipment, lost sales or profits or delay or failure to perform this warranty obligation. The remedies provided herein are the exclusive remedies under this warranty, whether based on contract, tort or otherwise.
For Technical Assistance Call:
1-800-824-3005 (U.S.A. Only)
www.leviton.com

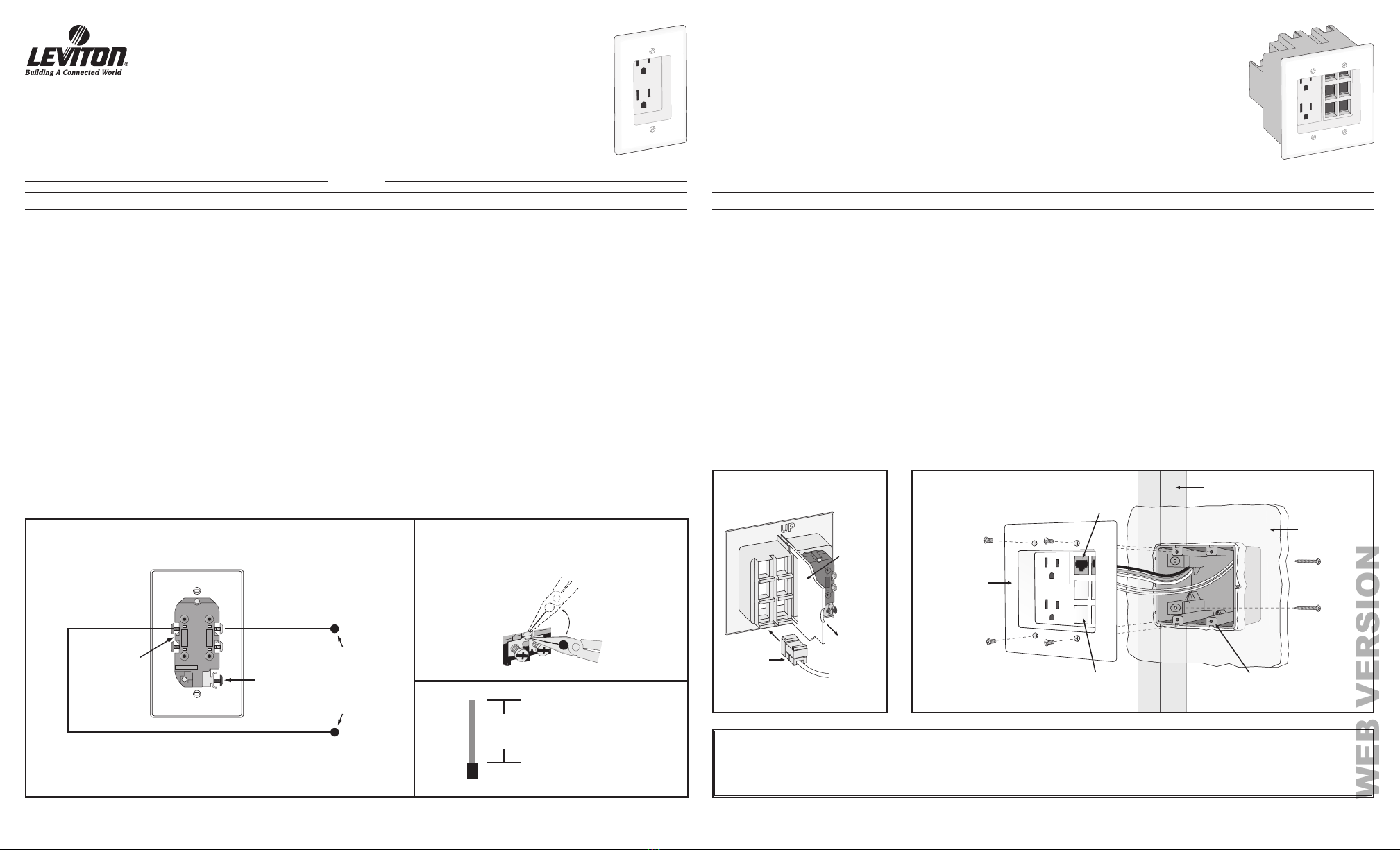

Mounting Diagram
Schéma de montage
Diagrama de montaje
Wall/Mur/Pared
Cat. No. 690
Node cat. 690
No de Cat. 690
Wall stud/Montant mural/Viga de la pared
2-Gang Electrical Box
Boîte pour deux dispositifs
Caja Eléctrica 2-Unidades
Module/Module/Módulo
Blank Insert
Obturateur
Inserto en Blanco
UP
Fig.1
Divider
Séparateur
Divisor
Module
Module
Módulo
Recessed Duplex Receptacle
Cat. No. 689
Rated: 15A-125V
Receptaculo Duplex Empotrado
No. de CAT. 689
Capacidad: 15A-125V
Recessed Duplex Receptacle and 6 QuickPort® Ports
Cat. No. 690
Rated: 15A-125V
Prise double encastrée avec six points de connexion QuickPortMD
N° de cat. 690
Valeurs nominales : 15 A/125 V
Receptaculo Duplex Empotrado y 6 Entradas Quickport®
No. de Cat. 690
Capacidad: 15A-125V
NOTE: Back of Cat No. 689 depicted
REMARQUE : illustration de l’arrière node cat. 689
NOTA: Se muestralaparte de atrás No de Cat. 689
Wiring Diagram - Schémade câblage - Diagramade Cableado
Hot (Black)
Actif (noir)
Fase (Negro)
Break-off fin
Ailette
détachable
Aleta
rompible
Neutral (White)
Neutre (blanc)
Neutro (Blanco)
Green
Ground
Terre
(vert)
Verde
atierra
Line
120VAC, 60Hz
Ligne
120 V c.a., 60 Hz
Línea
120VCA, 60HZ
Directions for breaking off terminal fin
Retrait de l’ailette détachable
Direcciones pararomper laaletaterminal
5/8"
1,6 cm
1.6 cm
Strip Gage
Gabarit de dénudage
Medidade pelado
