LG LA79 User manual

P/NO : MFL67728109(1308-REV04)
Printed in Korea
LA79**
LA86**
LA96**
LA97**
OWNER’S MANUAL
LED TV*
*LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating
your set and retain it for future reference.
www.lg.com

A-2 TABLE OF CONTENTS
COMMON
COMMON
COMMON
LANGUAGE
COMMON
LANGUAGE
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-6 Tidying cables
A-7 MAKING CONNECTIONS
A-7 Antenna connection
A-8 Satellite dish connection
A-9 HDMI connection
A-10 - ARC (Audio Return Channel)

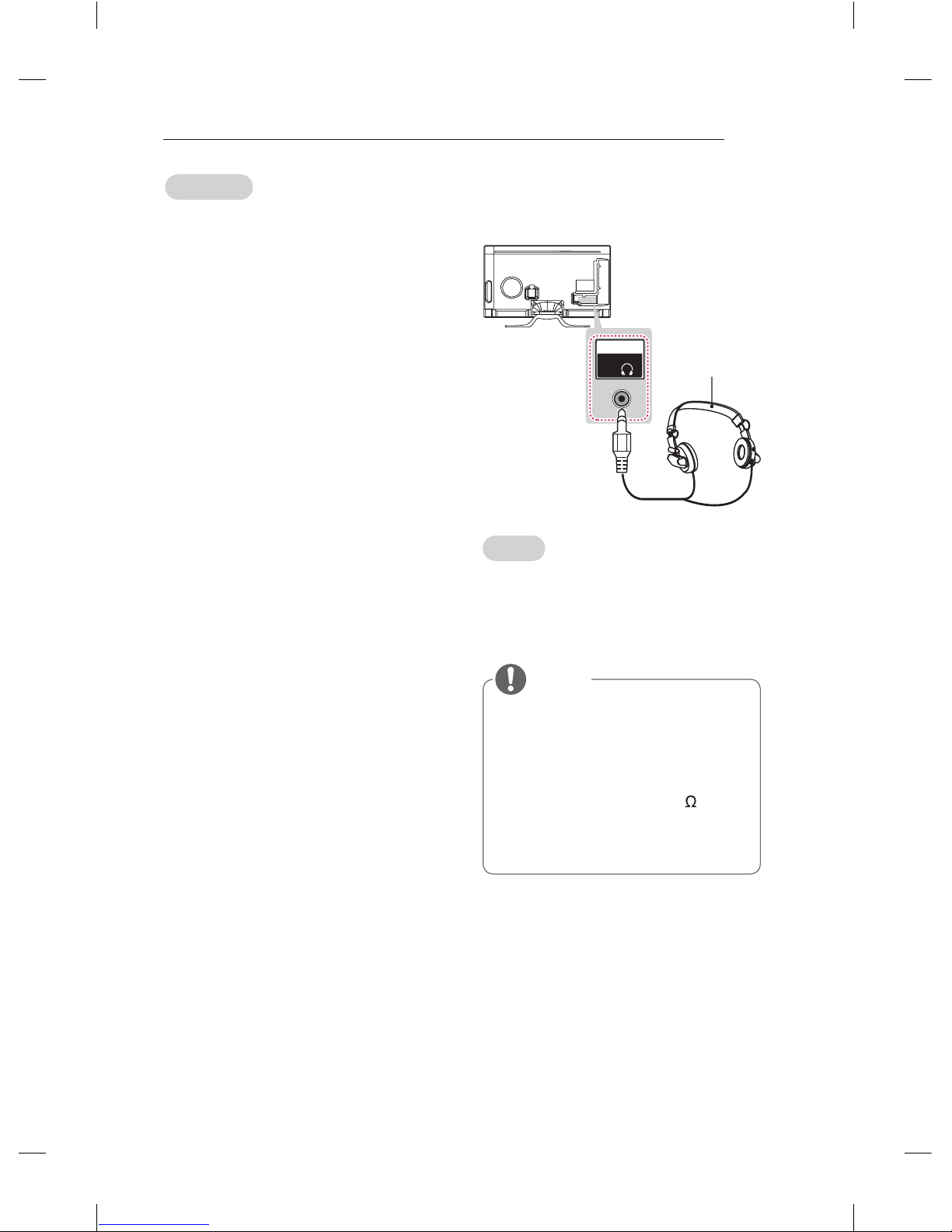

A-11 Headphone connection
A-13 DVI to HDMI connection
A-15 Component connection
A-16 Composite connection
A-17 MHL connection
A-20 Audio connection
A-20 - Digital optical audio connection
A-21 USB connection
A-23 CI module connection
A-24 Euro Scart connection
LANGUAGE LIST
English
Русский
Қазақша
Українська
B-1 SPECIFICATIONS

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Attaching the stand LA860*, LA960*
Stand Base
M4 x 16
4EA
(LA860*)
LA79**
1
2
3
M4 x 14
4EA
Stand Base
Stand Body
Front
M4 x 14
4EA
1
2
3
M4 x 20
4EA
(LA960*)

A-4 SETTING UP THE TV
3
2
11
Stand Base
M4 x 16
4 EA
LA868* LA965*
M4 x 14
4 EA
2
3
NOTE
yBe sure to attach the upper
mounting hole first, and then attach
the lower connection second.
Stand Base
Stand Base
①
②
① Attach the stand to the TV using the upper
mounting hole on the back of the TV.
② Attach the stand to the TV using the lower
connection on the back of the TV.

A-5
SETTING UP THE TV
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on
a cushioned table or flat surface to
protect the screen from scratches.
yMake sure that the screws are
inserted correctly and fastened
securely. (If they are not fastened
securely enough, the TV may tilt
forward after being installed.)
Do not use too much force and over
tighten the screws; otherwise screw
may be damaged and not tighten
correctly.
NOTE
yRemove the stand before installing
the TV on a wall mount by
performing the stand attachment in
reverse.
Stand Base
Front
1
LA97**
2
M4 x 14
4 EA
3
NOTE
yThe stand screws are already
attached at the back of the TV.
Please use these attached screw to
assemble the TV and stand. (Only
65LA97**)

A-6 SETTING UP THE TV
Tidying cables
(Only LA79**)
1 Gather and bind the cables with the
Cable Management.
2 Fix the Cable Management rmly to the TV.
(Only LA860*, LA960*)
1 Gather and bind the cables with
the Cable Holder and the Cable
Management.
2 Fix the Cable Management rmly to the TV.
CAUTION
yDo not move the TV by holding the
cable holders, as the cable holders
may break, and injuries and damage
to the TV may occur.
1 Gather and bind the cables with the
cable holder onthe back of the TV.
(Only LA868*)
Cable Holder
(Only LA97**)
1 Gather and bind the cables with the cable
holder on the back of the TV.
Cable Holder
Cable Management
Cable Holder
(Only LA965*)
1 Gather and bind the cables with the
cable holder on the back of the TV.
2 Fix the Cable Management rmly to the TV.
Cable Management
Cable Holder
⨲㘶ᖂ2
㏪ⱞ⋾#Ɐᴏ
Cable Management
Cable Holder

A-7
MAKING CONNECTIONS
MAKING
CONNECTIONS
Connect the TV to a wall antenna socket
with an RF cable (75 Ω).
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an
antenna connected, try to realign the
antenna in the correct direction.
yAn antenna cable and converter are not
provided.
ySupported DTV Audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
yDisplay of Ultra HD(3840 x 2160 pixels)
content compatible; additional device
capable of processing Ultra HD source
content (in 2D or 3D) may be required
and will be sold separately.
(Only LA965*, LA97**)
NOTE
English
Antenna connection
This section on MAKING CONNECTIONS
mainly uses diagrams for the LA79**
models.
IN
ANTENNA/
CABLE
ПРИМЕЧАНИЕ
yДля подключения нескольких
телевизоров используйте антенный
разветвитель.
yПри плохом качестве изображения
правильно установите усилитель
сигнала, чтобы обеспечить
изображение более высокого качества.
yЕсли после подключения антенны
качество изображение плохое,
направьте антенну в правильном
направлении.
yАнтенный кабель и преобразователь
в комплект поставки не входят.
yПоддерживаемый формат DTV Audio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
yДля просмотра Ultra HD cодержимого
(3840 х 2160 пикселов) может
потребоваться дополнительное
устройство, которое имеет
возможность воспроизведения Mедиа
контента Ultra HD (в 2D или 3D).
(Только для LA965*, LA97**)
Русский
Подключите телевизионный кабель (антенна
75 Ом) к входному гнезду в ТВ (Antenna/Cable).
Қазақша
RF кабелі (75 Ω) арқылы теледидарды
қабырғадағы антенна ұясына жалғаңыз.
ЕСКЕРТПЕ
y2-ден көп ТД пайдалану үшін
сигнал сплиттерін пайдаланыңыз.
yЕгер бейне сапасы нашар болса,
бейне сапасын жақсарту үшін
сигнал күшейткішін тиісті түрде
орнатыңыз.
yЕгер антенна қосылған күйде
бейне сапасы нашар болса,
антеннаның бағытын түзетіңіз.
yАнтенна кабелі және конвертер
қамтамасыз етілмеген.
yҚолдау көрсетілетін DTV аудио:
MPEG, Dolby Digital, Dolby Digital
Plus, HE-AAC
yUltra HD (3840 x 2160 пиксел)
мазмұнымен үйлесімді дисплей;
Ultra HD сигнал көзі мазмұнын
(2D немесе 3D) өңдей алатын
қосымша құрылғы қажет болуы
мүмкін және бөлек сатылады.
(Тек LA965*, LA97**)

A-8 MAKING CONNECTIONS
Українська
За допомогою кабелю для передачі радіо-
частотного сигналу під’єднайте телевізор
до настінного гнізда для антени (75 Ом).
ПРИМІТКА
yДля під’єднання двох і більше
телевізорів використовуйте
розгалужувач сигналу.
yЯкщо зображення низької якості,
для його покращення встановіть
підсилювач сигналу.
yЯкщо під’єднано антену і якість
зображення погана, спрямуйте її в
сторону з належним прийомом сигналу.
yКабель антени і перетворювач
сигналу не додаються.
yПідтримуваний аудіоформат
цифрового телебачення: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
yПідтримується відображення вмісту
стандарту Ultra HD (3840 x 2160
пікселів); може бути потрібний
додатковий пристрій, який підтримує
обробку сигналу Ultra HD (у 2D або
3D), який продається окремо.(Тільки
LA965*, LA97**)
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
English
Satellite dish connection
Русский
Подключите телевизионный кабель,
подсоединенный к телевизору, к
спутниковой антенной розетке (75 Ом).
Қазақша
Теледидарды жерсеріктің ұяшығына
жерсерік RF кабелімен (75 Ω) жалғаңыз.
Українська
Під’єднайте телевізор до гнізда супутни-
кової антени за допомогою кабелю для
передачі супутникового радіочастотного
сигналу (75 Ом).
IN
13/18V
700mA Max
LNB IN
Satellite
(Only satellite models)

A-9
MAKING CONNECTIONS
English
HDMI connection
(Only LA79**, LA86**, LA960*)
HDMI
2 31 4
/ DVI IN
(ARC)
(MHL)
(*Not Provided)
DVD/ Blu-Ray / HD Cable
Box / HD STB / PC
2 31
/ DVI IN
(ARC)
(MHL)
HDMI
(*Not Provided)
DVD/ Blu-Ray / HD Cable
Box / HD STB / PC
(Only LA965*, LA97**)
English
Русский
Передача цифровых видео и аудио
сигналов от внешнего устройства
на телевизор. Подключите внешнее
устройство к телевизору с помощью
кабеля HDMI, как показано на
следующем рисунке.
Для подключения выберите любой
входной порт HDMI. Используемый порт
не имеет значения.
ПРИМЕЧАНИЕ
yДля получения наилучшего качества
изображения рекомендуется
подключать телевизор через HDMI.
yИспользуйте высокоскоростной
кабель HDMI™ самой последней
версии с функцией CEC (Customer
Electronics Control).
yВысокоскоростные кабели HDMI™
тестируются на способность
передачи сигнала высокой четкости с
разрешением до 1080p и выше.
yПоддерживаемый формат HDMI
Audio: Dolby Digital, DTS, PCM (до 192
кГц, 32кГц/44,1кГц/48кГц/88кГц/96кГц/
176кГц/192кГц)
Transmits the digital video and audio
signals from an external device to the TV.
Connect the external device and the TV
with the HDMI cable as shown.
Choose any HDMI input port to connect. It
does not matter which port you use.
NOTE
yIt is recommended to use the TV
with the HDMI connection for the
best image quality.
yUse the latest High Speed HDMI™
Cable with CEC (Customer
Electronics Control) function.
yHigh Speed HDMI™ Cables are
tested to carry an HD signal up to
1080p and higher.
ySupported HDMI Audio format :
Dolby Digital, DTS, PCM (Up to 192
KHz, 32KHz/44.1KHz/48KHz/88KHz
/96KHz/176KHz/192KHz)

A-10 MAKING CONNECTIONS
ARC (Audio Return Channel)
yAn external audio device that
supports SIMPLINK and ARC must
be connected using HDMI/DVI IN 1
(ARC) port.
yWhen connected with a high-speed
HDMI cable, the external audio
device that supports ARC outputs
optical SPDIF without additional
optical audio cable and supports the
SIMPLINK function.
English
Русский
yУстройство, поддерживающее SIM-
PLINK и ARC следует подключать
к входному порту HDMI/DVI IN 1
(ARC).
yПри подключении с помощью
высокоскоростного кабеля HDMI,
внешнее аудиоустройство,
поддерживающее ARC, выводит
сигнал оптического SPDIF без
использования дополнительного
оптического аудиокабеля и
поддерживает функции SIMPLINK.
Қазақша
ySIMPLINK және ARC қолдайтын
сыртқы аудио құрылғысын HDMI/
DVI IN 1 (ARC)-кіріс портын
пайдаланып жалғау керек.
yЖылдамдығы жоғары HDMI
кабелімен жалғағанда, ARC
қолдайтын сыртқы аудио құрылғы
қосымша оптикалық аудио
кабельсіз оптикалық SPDIF
шығарады және SIMPLINK
функциясын қолдайды.
Українська
Передає на телевізор цифровий відео-
та аудіо сигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до
телевізора за допомогою кабелю HDMI,
як це зображено на малюнку.
Для під’єднання скористайтеся будь-
яким вхідним роз’ємом HDMI. Не
важливо, який роз’єм використовувати.
ПРИМІТКА
yДля отримання найкращої якості
зображення рекомендовано
підключати телевізор через
інтерфейс HDMI.
yВикористовуйте найновіший
високошвидкісний кабель HDMI™
із функцією CEC (Customer
Electronics Control).
yВисокошвидкісні кабелі HDMI™
розраховані для передавання сигналу
високої чіткості до 1080p і вище.
yПідтримуваний аудіоформат
HDMI: Dolby Digital, DTS , PCM (до
192 кГц, 32кГц/44.1кГц/48кГц/88кГ
ц/96кГц/176кГц/192кГц)
Қазақша
Сандық бейне және дыбыс сигналдарын
сыртқы құрылғыдан теледидарға
жібереді. Келесі суретте көрсетілгендей
сыртқы құрылғы мен теледидарды HDMI
кабелімен жалғаңыз.
Жалғау үшін кез келген HDMI
кіріс портын таңдаңыз. Қай порт
пайдаланылатыны маңызды емес.
ЕСКЕРТПЕ
yКескін сапасын жақсарту үшін
теледидарды HDMI байланысын

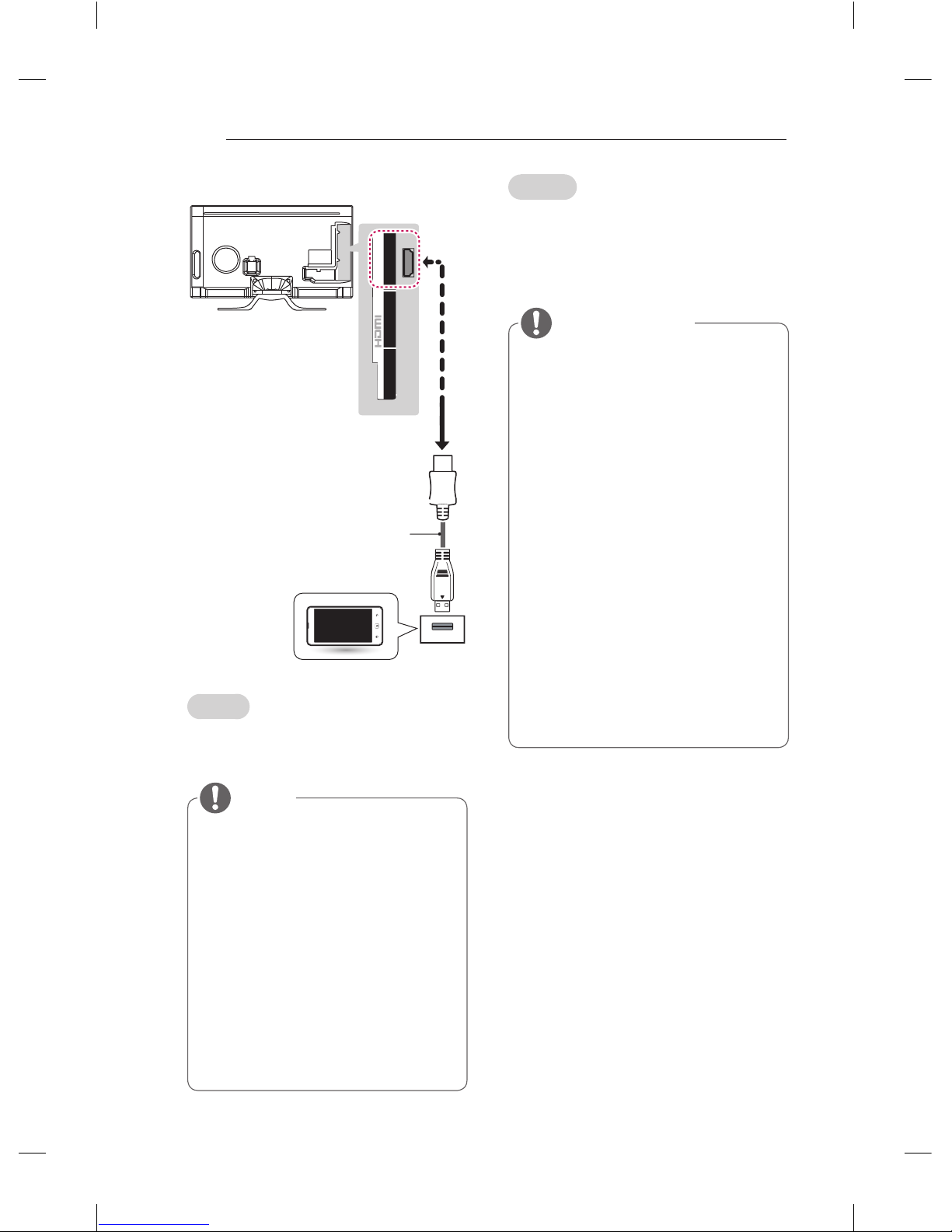

орнатып пайдалану ұсынылады.
yCEC (Тұрмыстық электроника
басқармасы) функциясымен
ең жаңа жылдамдығы жоғары
HDMI™ кабелін қолданыңыз.
yүлкен жылдамдық HDMI™
кабельдері тексеріліп, 1080 р
және одан жоғары HD сигналды
өткізетіні анықталған.
yҚолдау көрсетілетін HDMI аудио
пішімі: Dolby Digital, DTS, PCM (192
KHz, 32KHz/44.1KHz/48KHz/88KHz/9
6KHz/176KHz/192KHz)
