Liberty Pumps Builder S30 Series User manual

©Copyright 2012 Liberty Pumps Inc. All rights reserved
IMPORTANT:
Prior to installation, record Model, Serial
Number, and Code Number from pump
nameplate for future reference.
MODEL ________________________
SERIAL ______________________
CODE ______________________
INSTALLATION
DATE _______________________
Models
S35M Manual Pump, No Switch
S37 Automatic Pump,
Vertical Switch
S38 Automatic Pump,
Wide Angle Switch
Installation Manual
7175000F
S30 - Series Builders Series Sump Pump
Contents
1.) General Information
2.) Sump Pit
3.) Installation
4.) Operation
5.) Maintenance and Troubleshooting
7000 Apple Tree Avenue
Bergen, NY 14416
Phone: [phone]
Fax: [phone]
www.libertypumps.com

©Copyright 2012 Liberty Pumps Inc. All rights reserved 2
Before Installation, read the following instructions carefully. Each Liberty pump is individually factory tested to assure proper
performance. By closely following these instructions, potential operating problems should be eliminated, providing years of
trouble-free service.
 Risk of electric shock. Always disconnect the pump from the power source before handling or making adjustments.
 The electrical connections and wiring for a pump installation should only be made by qualified personnel.
 This pump is supplied with a grounding conductor and grounding-type attachment plug. To reduce the risk of electric
shock, be certain that it is connected only to a properly grounded, grounding-type 15 Amp receptacle.
 Always wear rubber boots when water is on the floor and you must unplug the pump.
 DO NOT bypass grounding wires or remove ground prong from attachment plugs.
 DO NOT use an extension cord.
 This pump requires a separate, properly fused and grounded branch circuit. Make sure the power source is properly sized
for the voltage and amperage requirements of the pump, as noted on the nameplate.
 The electrical outlet shall be within the length limitations of the pump power cord, and at least 4 feet above floor level to
minimize possible hazards from flood conditions.
 The installation must be in accordance with the National Electric Code, Uniform Plumbing Code, International Plumbing
Code, as well as all applicable local codes and ordinances.
 Sump and sewage pumps often handle materials which could cause illness or disease. Wear adequate protective clothing
when working on a used pump or piping.
 Keep clear of suction and discharge openings. To prevent injury, never insert fingers into pump while it is plugged in.
 DO NOT use this product for flammable or corrosive liquid.
 DO NOT use this product in applications where human contact with the pumped fluid is common (such as swimming pools,
fountains, etc.)
 NEVER dispose of materials such as paint thinner or other chemicals down drains, as they can chemically attack and
damage pump components, potentially causing product malfunction or failure.
 DO NOT use pumps in water over 140F (60C).
 DO NOT use pumps in mud, sand, cement, oil or chemicals.
 DO NOT modify the pump in any way.
 DO NOT lift or carry pump by power cord.
 DO NOT remove any tags from pump or cords.
 If pump is installed during construction before power is available, it must be protected from the environment to prevent
water from entering through the cord plug end, etc.
A sump pit not less than 14” in diameter is recommended. A larger diameter pit is preferred as it allows for longer pump cycling
and reduced switch cycling. The minimum depth of the pit should be 18”.
The bottom of the pit should be a solid level of bricks or concrete. DO NOT place the pump directly on earth, gravel or debris
since this can cause excessive wear of the impeller and possible jamming. “The Brick” (sold by Liberty Pumps as part #
4445000) is a pre-molded stable platform designed to fit your submersible pump. It raises the pump 2.75” off the bottom of the
pit, reducing the potential for jamming from rocks and debris. Contact your local distributor to order. Remove all debris from the
bottom of the sump pit before installation of the pump. A sump pit cover is suggested for safety and to prevent foreign objects
from entering the pit.
2. Sump Pit
&hgjhjhgj&Troubleshootin
gTroubleshooting&Troubl
eshooting&Troubleshootin
g&Troubleshooting&Trou
bleshooting&Troubleshoot
ing
1. General Information
&hgjhjhgj&Troubleshootin
gTroubleshooting&Troubl
eshooting&Troubleshootin
g&Troubleshooting&Trou
bleshooting&Troubleshoot
ing

©Copyright 2012 Liberty Pumps Inc. All rights reserved 3

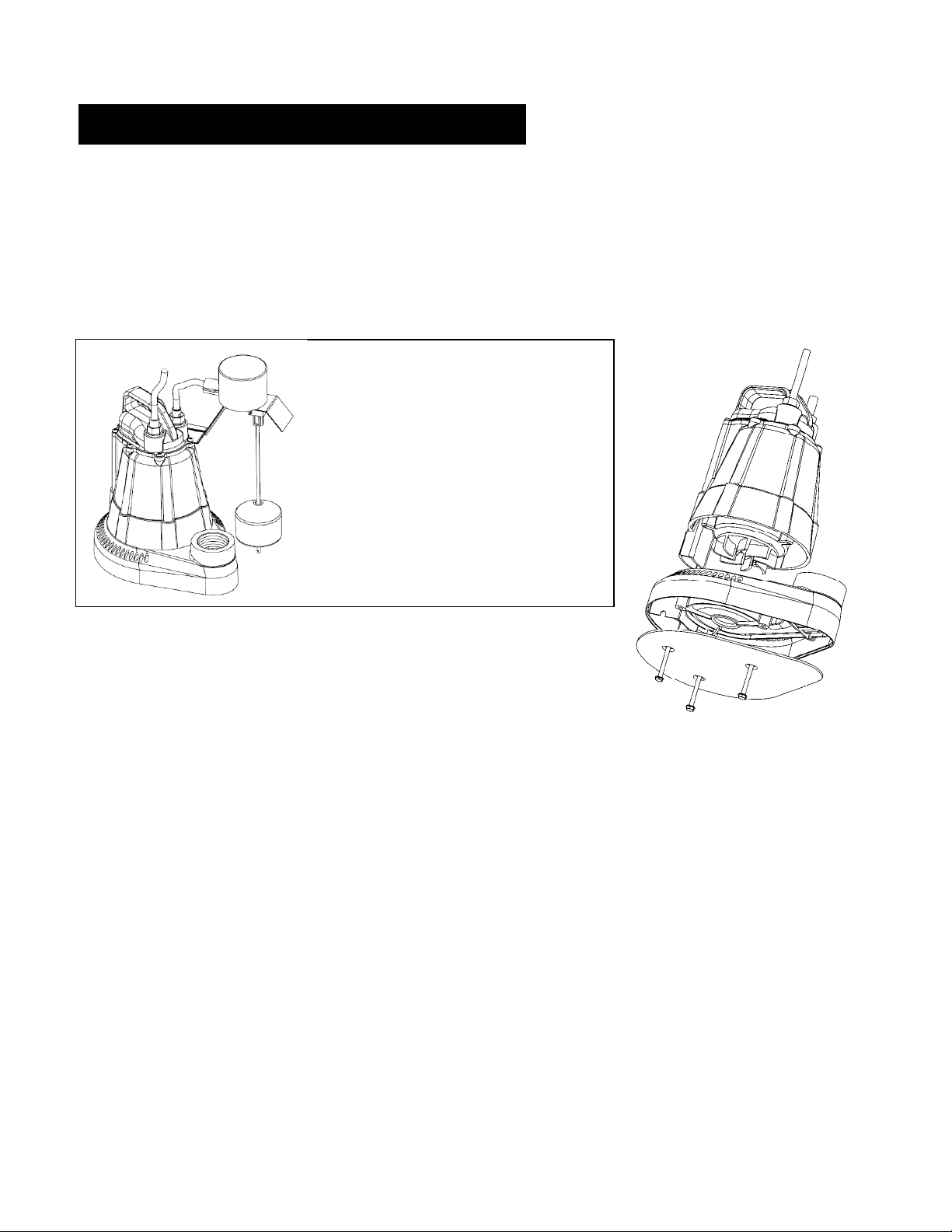

Model S37 has an integrated vertical
float switch. The turn off position can
be adjusted by sliding a rubber
grommet up or down the length of the
float rod.
A.) Removal of the old pump (NOTE: Disconnect pump from power source before handling): Separate the discharge pipe
at either the check valve or at the union. If neither a check valve nor a union is part of the existing discharge pipe, cut the
pipe with a hacksaw and remove the pump (A union or check valve will need to be installed at this cut).
B.) The discharge size is 1-1/2” NPT Do not reduce the discharge size to less than 1-1/4”, as this will affect pump flow and
performance. Schedule 40 PVC pipe is recommended; however, flexible discharge hose kits may be used for temporary
installations.
C.) Connect the pipe or the discharge hose to the discharge of the pump. HAND TIGHTEN ONLY, over-tightening can damage
the pump discharge.
D.) Install a union or other means of separating the discharge pipe just above the floor to facilitate removal of the pump if
necessary. A check valve is recommended just above or in place of the union to prevent the back-flow of water
after each pump cycle.
E.) Connect additional pipe as necessary to direct the discharge to the desired location. Discharge should be kept
as short as possible with a minimum number of turns.
F.) Model S37 and S38: When placing the pump in the basin assure that float switch has adequate clearance in pit
and will not interfere with side wall.
G.) For added protection, consider the addition of a back-up pump such as Liberty’s SJ10 SumpJet, as well as an
alarm such as Liberty’s ALM-2 in applications where loss of pump function could result in property damage. If
an alarm is used, it must be connected to a separate electrical circuit.
A separate branch circuit, properly fused and grounded, should be provided to the pump. Make sure the power
source is properly sized for the voltage and amperage requirements of the motor as noted on the pump nameplate.
If electrical receptacle is corroded or worn it should be replaced to ensure reliable operation of the pump. The
electrical outlet or panel shall be within the length limitations of the pump power cord and at least 4 feet above floor
level to minimize possible hazards from flood conditions. Check to make sure installation is in accordance with the
National Electric Code and all applicable local codes and ordinances. Wiring extended over greater distances must
be in accordance with NEC requirements. DO NOT USE AN EXTENSION CORD.
3. Installation
ofPInstalla&hgjhjhgj&Troubl
eshootingTroubleshooting
&Troubleshooting&Troubl
eshooting&Troubleshootin
g&Troubleshooting&Trou
bleshooting
4. Operation
Installa&hgjhjhgj&Troubles
hootingTroubleshooting&
Troubleshooting&Troubles
hooting&Troubleshooting
&Troubleshooting&Troubl
eshooting

©Copyright 2012 Liberty Pumps Inc. All rights reserved 4
5. Maintenance and Troubleshooting
MainOperatioInstalla&hgjhjhgj
&TroubleshootingTroubles
hooting&Troubleshooting
&Troubleshooting&Troubl
eshooting&Troubleshootin
g&Troubleshooting

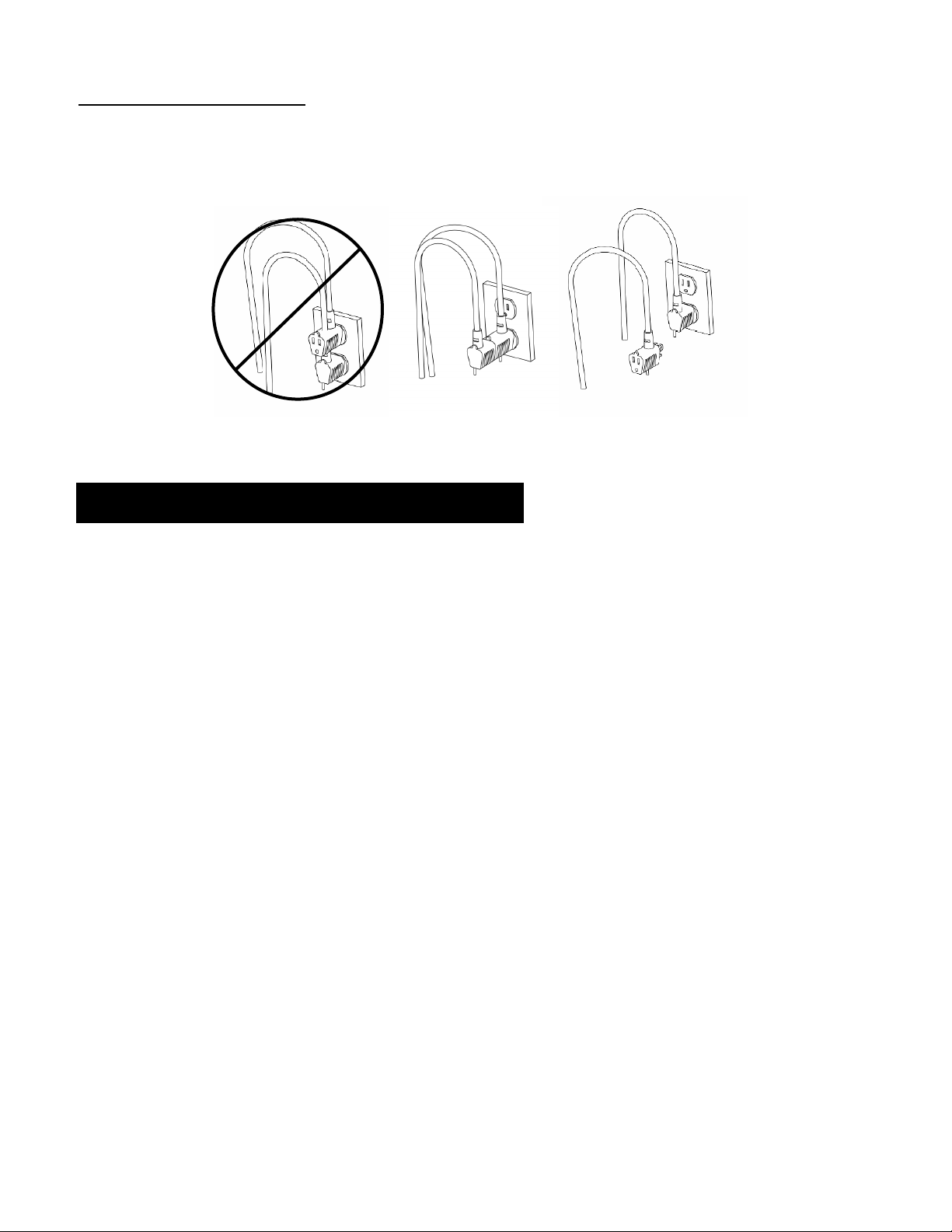

The Model S38 is an automatic pump. This model comes with two cords - one to operate the switch and the other to the pump
motor. The switch cord has a series (piggyback) plug enabling the pump (motor) cord to be plugged into the back of it. The
purpose of this design is to allow manual operation of the pump separate from the switch if necessary.
For automatic operation using the supplied switch, the two cords should be interconnected and plugged into a separately
fused, grounded outlet of proper amp capacity for your pump model. Both cords are equipped with 3-prong plugs and must be
properly plugged into a properly grounded 3-wire receptacle. DO NOT REMOVE THE GROUND PRONGS.
For manual operation, or in the event of switch failure, the pump cord can be separated and plugged directly into the electrical
outlet, bypassing the switch. The unit can be operated by directly plugging the pump cord (from the motor) into an approved
electrical outlet. To prevent excessive seal wear and overheating, the pump should not be run dry for extended periods of time.
A minimum 2-1/2” water level is recommended.
WARNING: ALWAYS DISCONNECT THE PUMP FROM THE POWER SOURCE BEFORE HANDLING. The
guide on the following page is designed to help identify reasons for potential operating problems. It is not a service guide.
Dismantling of the pump voids the warranty. Servicing of the pump other than simple cleaning of the pump inlet or impeller
should be referred to the factory or its authorized service centers. NOTE: The manufacturer assumes no responsibility
for damage or injury due to disassembly in the field.
5. Maintenance and Troubleshooting
MainOperatioInstalla&hgjhjhgj
&TroubleshootingTroubles
hooting&Troubleshooting
&Troubleshooting&Troubl
eshooting&Troubleshootin
g&Troubleshooting

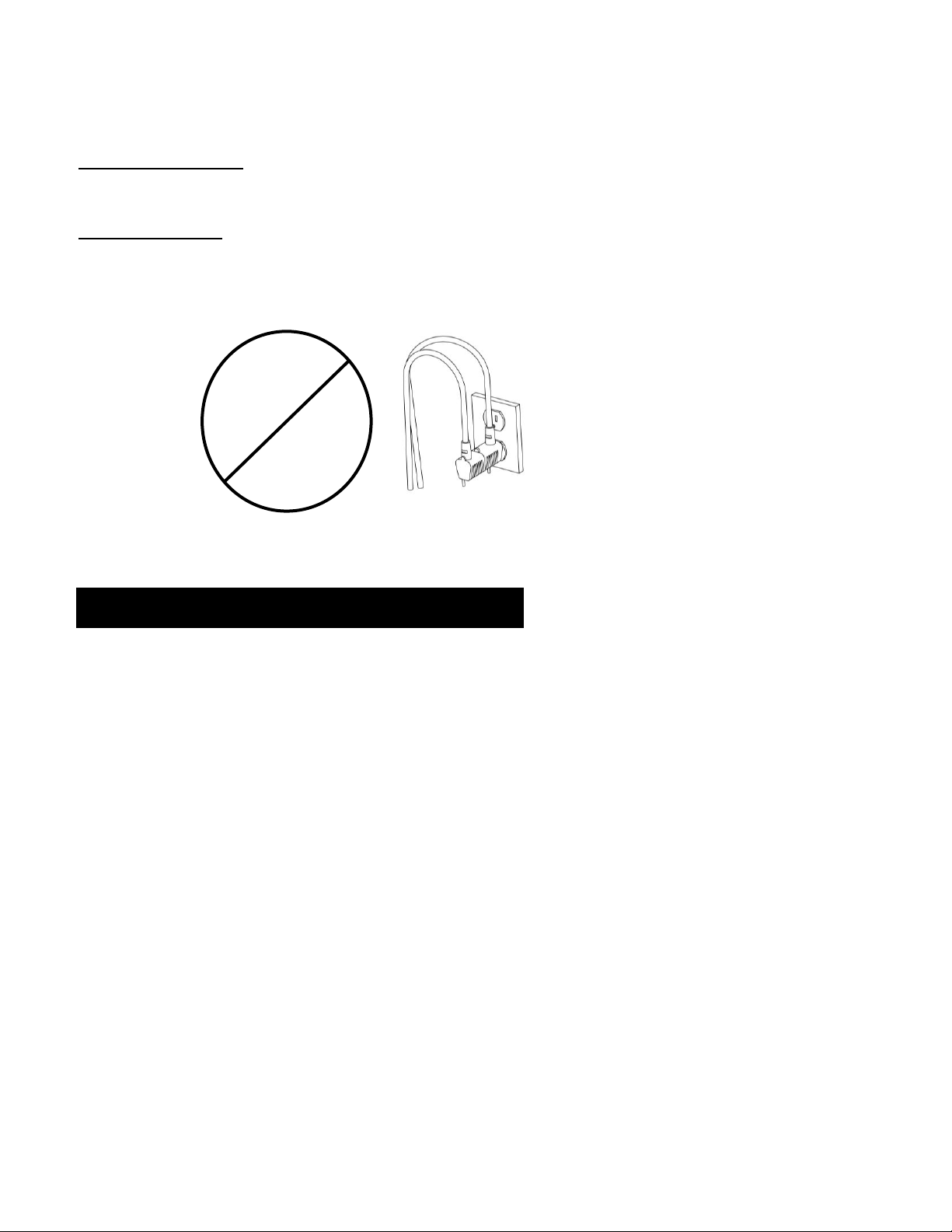

DON’T
DO
TEMPORARY
MANUAL OPERATION

©Copyright 2012 Liberty Pumps Inc. All rights reserved 5
Troubleshooting Table:
Problem
Cause
Correction
Pump will not run
or hum.
 Blown fuse or other
interruption of power; improper
voltage.
 If blown, replace with properly sized fuse or reset
breaker; if voltage is under 108V, check wiring size.
Remove extension cord if connected.
 Water level in pit may be too
low to activate switch.
 Add more water to the pit.
 Plug on power cord may not
be making contact in
receptacle.
 Check security and connection. If receptacle is
corroded, have it replaced by a certified electrician.
 Piggyback plugs may not be
connected tightly together.
 Tighten connection of plugs.
 Switch is defective Model S38
only.
 Verify that water level is at least 4” above pump. To
test the switch, plug the power cord directly in to the
electrical receptacle bypassing the piggyback plug. If
pump operates, then the switch needs replacement.
(See Switch-Servicing procedures on page 5).
 Motor winding may be open.
 Consult factory.
 Float switch obstructed Models
S37 and S38.
 The float must be free to move unobstructed – if
bound remove debris or position pump to prevent
float from rubbing on side wall of sump.
Pump runs or
hums but does
not remove
water.
 Check valve may be installed
backwards or is defective.
 Make sure it’s installed properly and flapper in valve
is free to move.
 Discharge line may be blocked
or frozen.
 Make sure line doesn’t pass through cold areas or
isn’t blocked.
 Vertical lift is beyond pump’s
capability.
 If possible, try to reduce the discharge head to a
lower height.
 Inlet screen of pump is
plugged or the impeller is
jammed.
 Remove the pump screen and clean inlet and
impeller.
Pump runs and
removes water
but does not shut
off.
 Switch is defective or
obstructed.
 Make sure switch is free from obstruction or replace
switch.
 Pump has met or exceeded its
maximum lift.
 Route discharge piping to a lower level. If this isn’t
possible then a larger pump may be required.
Pump runs but
removes very
little water.
 Vertical lift is approaching
pump’s maximum lift capability
of 27’.
 If possible, try to reduce the discharge head to a
lower height.
 Pump’s inlet is partially
blocked.
 Remove volute and make sure inlet is clear of debris.
 Discharge line is partially
blocked.
 Remove blockage.
 Check valve is not opening all
the way.
 Remove blockage or make sure check valve is not
defective.
Circuit breaker
trips or fuse
blows when
pump starts.
 Fuse or breaker is too small.
 A 15-amp breaker should be used.
 Other major appliance is on
the same circuit.
 Pump should be on its own circuit.
 Pump is connected to an
extension cord or wiring is
inadequate.
 Have an electrician check for proper wiring.
 Defective motor or switch.
 Consult factory.

©Copyright 2012 Liberty Pumps Inc. All rights reserved 6
6. 3 Year Limited Warranty
Liberty Pumps, Inc. warrants that pumps of its manufacture are free from all factory defects in material and
workmanship for a period of 3 years from the date of purchase. The date of purchase shall be determined by a
dated sales receipt noting the model and serial number of the pump. The dated sales receipt must accompany the
returned pump if the date of return is more than 3 years from the "CODE" (date of manufacture) number noted on
the pump nameplate.
The manufacturer's obligation under this Warranty shall be limited to the repair or replacement of any parts found
by the manufacturer to be defective, provided the part or assembly is returned freight prepaid to the manufacturer
or its authorized service center, and provided that none of the following warranty-voiding characteristics are
evident.
The manufacturer shall not be liable under this Warranty if the product has not been properly installed; if it has been
disassembled, modified, abused or tampered with; if the electrical cord has been cut, damaged or spliced; if the
pump discharge has been reduced in size; if the pump has been used in water temperatures above the advertised
rating, or water containing sand, lime, cement, gravel or other abrasives; if the product has been used to pump
chemicals or hydrocarbons; if a non-submersible motor has been subjected to excessive moisture; or if the label
bearing the serial, model and code number has been removed. Liberty Pumps, Inc. shall not be liable for any loss,
damage or expenses resulting from installation or use of its products, or for consequential damages, including costs
of removal, reinstallation or transportation.
There is no other express warranty. All implied warranties, including those of merchantability and fitness for a
particular purpose, are limited to three years from the date of purchase.
This Warranty contains the exclusive remedy of the purchaser, and, where permitted, liability for consequential or
incidental damages under any and all warranties are excluded.
7000 Apple Tree Avenue
Bergen, NY 14416
Phone: [phone]
Fax: [phone]
www.libertypumps.com

©Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados
IMPORTANTE:
Antes de instalar la bomba, apunte el modelo,
el número de serie y el código que aparecen en
la placa de identificación de la bomba para
que le sirvan de referencia en el futuro.
MODELO ________________________
SERIE ______________________
CÓDIGO ______________________
FECHA DE
INSTALACIÓN _______________________
Modelos
S35M Bomba manual, sin interruptor
S37 Bomba automática,
Interruptor vertical
S38 Bomba automática,
Interruptor de nivel
Manual de instalación 7175000F
Serie S30 -
Serie de bomba de sumidero para constructores
Índice
1.) Información general
2.) Sumidero de agua
3.) Instalación
4.) Operación
5.) Mantenimiento y diagnóstico
de problemas
7000 Apple Tree Avenue
Bergen, NY 14416a
Teléfono: [phone] (Solo EE.UU.)
Fax: [phone]
www.libertypumps.com

© Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados 2
1. Información general
Lea con atención las siguientes instrucciones antes de instalar la bomba. Todas las bombas de Liberty se someten
individualmente a pruebas en fábrica para garantizar un funcionamiento adecuado. Si se siguen estas instrucciones al pie de
la letra, se eliminará la posibilidad de problemas potenciales de funcionamiento, proporcionando años de servicio satisfactorio.
ADVERTENCIA
• Riesgo de descarga eléctrica. Desconecte la bomba de la fuente de alimentación siempre que vaya a manipularla o a
realizar algún ajuste.
• Solo personal cualificado deberá encargarse de instalar las conexiones y cables eléctricos necesarios para montar
la bomba.
• Esta unidad viene con un conductor de conexión a tierra y un enchufe de toma a tierra. Para reducir el riesgo de
descargas eléctricas, asegúrese de conectar la bomba únicamente a un tomacorriente de toma a tierra de 15 amperios
debidamente conectado a tierra.
• Cuando haya agua en el piso y deba desenchufar la bomba siempre use botas de hule.
• NO derive los cables de puesta a tierra ni retire las clavijas a tierra de los enchufes.
• NO use cables de extensión.
• Con esta bomba hay que utilizar un circuito derivado independiente, debidamente conectado a tierra y con fusibles
adecuados. Asegúrese que la fuente de potencia tenga suficiente capacidad para cumplir los requisitos de voltaje y
amperaje indicados en la placa de la bomba.
• El tomacorriente deberá estar ubicado al alcance del cable de electricidad de la bomba y a un mínimo de 1.21 m (4 pies)
por encima del piso para evitar peligros en caso de inundación.
• Se deberá instalar la unidad según las disposiciones del Código eléctrico nacional (NEC, por sus siglas en inglés),
el Código unificado de plomería, el Código internacional de plomería, y todos los códigos y regulaciones locales que
correspondan.
• Las bombas de drenaje y de alcantarillado a menudo manejan materiales capaces de provocar enfermedades. Use ropa
protectora adecuada cuando trabaje en una bomba o una tubería usada.
• Manténgase alejado de la entrada de succión y de la salida de descarga. Para evitar lesiones, nunca introduzca los dedos
en la bomba mientras ésta se encuentre conectada.
• NO use este producto para líquidos inflamables o corrosivos.
• NO use este producto en aplicaciones en las que el contacto humano con el fluido bombeado sea común (por ejemplo,
piscinas, fuentes, etc.).
• NUNCA deseche por el drenaje materiales como solvente para pintura u otros químicos, ya que pueden llegar a atacar y
dañar los componentes de la bomba y potencialmente causar que el equipo no funcione bien o deje de funcionar.
PELIGRO
• NO utilice las bombas en agua con temperatura superior a los 60°C (140°F).
• NO utilice las bombas en lodo, arena, cemento, aceite o químicos.
• NO modifique la bomba de ninguna manera.
• NO levante ni transporte la bomba halando el cable eléctrico.
• NO retire ninguna etiqueta de la bomba ni los cables.
• Si la bomba se instala durante la construcción, antes de que haya energía eléctrica disponible, se deberá proteger de
la intemperie para evitar que el agua ingrese a través del enchufe, etc.

2. Sumidero de agua
No es recomendable que el sumidero de agua tenga un diámetro menor de 35.5 cm (14 pulg). Es preferible que el diámetro
sea más grande, ya que de esta manera los ciclos de bombeo podrán ser más largos y se reducirá el número de veces que
el interruptor tiene que entrar en funcionamiento. La profundidad mínima del sumidero deberá ser 45.72 cm (18 pulg).
El fondo del sumidero debe consistir en un nivel sólido de ladrillos o concreto. NO instale la bomba directamente sobre tierra,
grava o escombros, ya que el rotor se puede desgastar en exceso y atascarse. “The Brick” (vendida por Liberty Pumps como
pieza núm. 4445000) es una plataforma estable premoldeada, diseñada para sostener su bomba sumergible. La plataforma
eleva la bomba 6.5 cm (2.75 pulg) sobre el fondo del sumidero, lo cual reduce la posibilidad de atascamiento por rocas o
escombros. Para pedir el producto, contacte a su distribuidor local. Antes de instalar la bomba, quite todo escombro del fondo
del sumidero. Es conveniente instalar una cubierta para el sumidero por motivos de seguridad y para evitar la entrada de
objetos foráneos.
3. Instalación
A.) Retiro de la bomba antigua (NOTA: Desconecte la bomba de la fuente de alimentación antes de manipularla): Separe
el tubo de descarga bien sea a nivel de la válvula de retención o a nivel de la unión. Si ni la válvula de retención ni la unión
son parte del tubo de descarga existente, corte el tubo con una sierra para metales y quite la bomba. (Se necesitará
instalar una unión o una válvula de retención a nivel de este corte.)
B.) El tamaño de la descarga es de 3.8 cm (1.5 pulg) conforme al NPT (National Pipe Thread). No reduzca el tamaño de
la descarga a menos de 3.2 cm (1.25 pulg), ya que el hacerlo afectará el flujo y el funcionamiento de la bomba. Se
recomienda una tubería de PVC 40, aunque se pueden usar mangueras flexibles de forma provisional.
C.) Conecte la tubería o la manguera de descarga al extremo de descarga de la bomba. APRIETE LAS CONEXIONES CON
LA MANO SOLAMENTE. Apretar de más puede dañar la descarga de la bomba.
D.) Instale una unión u otro medio para separar la línea de descarga justo encima del nivel del piso para facilitar el desmonte
de la bomba, en caso de ser necesario. Encima de la unión o en su lugar, se recomienda instalar una válvula de
retención para evitar el contraflujo de agua después de cada ciclo de bombeo.
E.) Conecte extensiones de tubería adicionales según sea necesario para canalizar la descarga al punto deseado.
La descarga debe ser lo más corta posible con un número de giros mínimo.
F.) Modelos S37 y S38: Cuando coloque la bomba en la cubeta, asegúrese de que el interruptor de flotador tenga
suficiente espacio dentro del sumidero de manera que no interfiera con la pared lateral.
G.) Para mayor protección, considere agregar una bomba de respaldo como la SJ10 SumpJet de Liberty,
además de un sistema de alarma como el ALM-2 de Liberty en aplicaciones donde la pérdida de
funcionamiento de la bomba pueda resultar en daños a la propiedad. Si se utiliza una alarma, se deberá
conectar a un circuito eléctrico separado.
© Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados 3

4. Operación
Con esta bomba hay que utilizar un circuito derivado independiente, debidamente conectado a tierra y con fusibles
adecuados. La fuente de alimentación tendrá que tener suficiente capacidad para cumplir los requisitos de voltaje
y amperaje del motor, indicados en la placa de la bomba. El tomacorriente debe ser reemplazado si está corroído o
desgastado para garantizar la operación debida de la bomba. El tomacorriente o panel deberá encontrarse al
alcance del cable de alimentación de la bomba y a 1.22 metros (4 pies) como mínimo por encima del piso para
evitar problemas en caso de inundación. La instalación debe respetar las disposiciones del Código eléctrico
nacional (NEC) y los códigos y ordenanzas locales. Todo cableado extendido a distancias extensas debe cumplir
con los requisitos del Código eléctrico nacional (NEC). NO USE EXTENSIONES ELÉCTRICAS.
© Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados 4
El Modelo S37 ofrec e u n flotador
vertical inte grado. La pos ición de
apagado se puede aj ustar d eslizando
un ojal de caucho hacia arriba o hacia
abajo a l o lar go de l a lo ngitud de l a
barra del flotador.
El Modelo S38 es una bomba automática. Este modelo viene con dos cables: uno para operar el interruptor y el otro al motor
de la bomba. El cable del interruptor viene con un interruptor en serie, o cascada, en el que puede enchufar el cable del motor
en la parte posterior del mismo. Este diseño permite la operación manual de la bomba por separado del interruptor en caso de
ser necesario.
Si se quiere activar la operación automática con el interruptor suministrado, se deberán interconectar los dos cables y
enchufarse a un tomacorriente con toma a tierra y fusibles independientes y el amperaje apropiado para su modelo. Ambos
cables cuentan con enchufes de 3 patas y se deben enchufar en un tomacorriente trifilar con toma a tierra. NO DESMONTE
LAS CLAVIJAS A TIERRA.

Si se prefiere la operación manual, o si falla el interruptor, el cable de la bomba se puede separar y enchufar directamente en
un tomacorriente, evitando de esta manera el interruptor. Esta unidad se puede operar conectando directamente el cable de
la bomba (del motor) a un tomacorriente eléctrico aprobado. Para evitar el desgaste excesivo y sobrecalentamiento de
los sellos, no se deberá hacer funcionar la bomba en seco por períodos prolongados. Se recomienda un nivel de agua mínimo
de 6.4 cm (1.5 pulg).
¡
SÍ! FUNCIONAMIENTO
MANUAL TEMPORAL
¡
NO!
5. Mantenimiento y diagnóstico de
ADVERTENCIA: SIEMPRE DESCONECTE LA BOMBA DE LA FUENTE DE ALIMENTACIÓN ANTES DE
MANIPULARLA. La guía en la siguiente página está diseñada para ayudar a identificar las causas de posibles problemas de
operación. No es una guía de servicio. Desmantelar la bomba anulará la garantía. Cualquier otro tipo de servicio a la bomba,
aparte de la simple limpieza de la entrada o del impulsor, deberá referirse al fabricante o a sus centros de servicio autorizados.
NOTA: El fabricante no asume ninguna responsabilidad por daños o lesiones resultantes por desarmar
la bomba en el sitio.
© Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados 5

© Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados 6
Tabla de diagnóstico de problemas:
Problema Causa Solución
• Se ha fundido un fusible o
el flujo eléctrico se ha
interrumpido de algún otro
modo; voltaje incorrecto.
• Si se fundió un fusible, remplácelo con uno de
tamaño adecuado o restablezca el disyuntor; si
el voltaje es inferior a 108V, verifique el tamaño de
los cables. Retire el cable de extensión si se ha
conectado uno.
• El nivel del agua en
el sumidero puede estar
demasiado bajo para activar
el interruptor.
• Agregue más agua al sumidero.
• El enchufe del cable eléctrico
puede no estar haciendo
contacto en el tomacorriente.
• Verifique la seguridad y la conexión. Si
el tomacorriente está corroído, pida a un electricista
certificado que lo reemplace.
• Los enchufes en cascada
podrían no estar debidamente
apretados.
• Apriete la conexión de los enchufes.
• El interruptor está defectuoso
(Modelo S38 solamente).
• Verifique que el nivel del agua se encuentre a por lo
menos 10 cm (4 pulg) por encima de la bomba. Para
probar el interruptor, enchufe el cable de alimentación
directamente al tomacorriente evitando el enchufe en
cascada. Si la bomba funciona, entonces se debe
reemplazar el interruptor. (Vea los procedimientos de
servicio del interruptor en la página 5).
• El devanado del motor podría
estar abierto.
• Consulte al fabricante.
La bomba no
funciona ni
zumba.
• El interruptor de flotador está
obstruido (Modelos S37 y
S38).
• El flotador debe moverse libremente sin
obstrucciones. Si está obstruido, quite los escombros
o coloque la bomba en una posición en que evite que
el flotador frote contra las paredes laterales del
sumidero.
• La válvula de retención
puede estar instalada al
revés o puede estar
defectuosa.
• Asegúrese de que la válvula esté instalada de
manera adecuada y que la chapaleta de la válvula
pueda moverse libremente.
• La línea de descarga puede
estar bloqueada o congelada.
• Asegúrese de que la línea no pase por áreas frías ni
se encuentre bloqueada.
• La elevación vertical está más
allá de la capacidad de
la bomba.
• Si es posible, trate de reducir la altura de la línea de
descarga.
La bomba
funciona o
zumba, pero no
extrae agua.
• La malla de entrada de
la bomba está obstruida o
el rotor está atascado.
• Extraiga la malla de la bomba y limpie la entrada y
el rotor.
• El interruptor está defectuoso
u obstruido.
• Asegúrese de que el interruptor no se encuentre
obstruido o reemplácelo.
La bomba
funciona y extrae
agua, pero no se
apaga.
• La bomba ha cumplido o
superado la máxima
capacidad de elevación.
• Canalice el tubo de descarga a un nivel más bajo.
Si no es posible, entonces podría ser necesario usar
una bomba más grande.
• La elevación vertical se
aproxima a la máxima
capacidad de elevación de
la bomba de 8.2 m (27 pies).
• Si es posible, trate de reducir la altura de la línea de
descarga.
• La entrada de la bomba se
encuentra parcialmente
bloqueada.
• Retire la voluta y asegúrese de que la entrada esté
libre de escombros.
• La línea de descarga está
parcialmente bloqueada.
• Quite las obstrucciones.
La bomba
funciona pero
extrae muy poca
agua.
• La válvula de retención no se
abre completamente.
• Quite las obstrucciones o asegúrese de que
la válvula de retención no esté defectuosa.

• El tamaño del fusible o del
disyuntor es demasiado
pequeño.
• Se debe utilizar un disyuntor de 15 amperios.
• Hay otros electrodomésticos
importantes conectados al
mismo circuito.
• La bomba debe estar conectada a un circuito
exclusivo.
• La bomba está conectada a
una extensión eléctrica o el
cableado es inadecuado.
• Llame a un electricista para que verifique que
el cableado esté correcto.
El disyuntor se
dispara o el
fusible se funde
cuando la bomba
se enciende.
• Motor o interruptor defectuoso. • Consulte al fabricante.
© Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados 7
Liberty Pumps, Inc. garantiza que las bombas que fabrica están libres de defectos en los materiales y la mano
de obra por un período de 3 años a partir de la fecha de compra. La fecha de compra se determinará con el recibo
de compra fechado, que incluya el modelo y el número de serie de la bomba. Este recibo deberá acompañar a
la bomba si la fecha de devolución ocurre más de 3 años después de la fecha de fabricación (código-CODE)
indicada en la placa de identificación de la unidad.
Las obligaciones del fabricante bajo esta garantía se limitan a la reparación o el reemplazo de las piezas que
el fabricante determine defectuosas, siempre que la pieza o el ensamblaje se devuelva al fabricante o a uno de sus
centros de servicio autorizados con el porte pagado y que no se evidencie ninguna de las siguientes
características, lo que supondría la anulación de la garantía.
El fabricante no tendrá obligación alguna bajo esta garantía si el producto no ha sido instalado correctamente; si
ha sido desmontado, modificado, abusado o forzado; si el cable eléctrico se ha cortado, dañado o empalmado; si
se redujo el tamaño de la descarga de la bomba; si la bomba se usó con agua más caliente de la temperatura
nominal, o agua con arena, cal, cemento, grava u otros elementos abrasivos; si la bomba ha sido utilizada para
bombear químicos o hidrocarburos; si un motor no sumergible ha sido sometido a un exceso de humedad; o si se
ha retirado la etiqueta con el número de serie y de código. Liberty Pumps, Inc. no se hace responsable de
pérdidas, daños o gastos causados por la instalación o uso de sus productos, o por daños consiguientes, incluidos
los costos de desmontaje, reinstalación o transporte de la unidad.
No se ofrece ninguna otra garantía expresa. Todas las garantías implícitas, incluidas las de comerciabilidad y
adecuación para un propósito determinado, están limitadas a un plazo de tres años a partir de la fecha de compra.
Esta garantía contiene el resarcimiento exclusivo del comprador y, donde sea permitido, se excluye toda
responsabilidad por daños secundarios y consiguientes bajo cualquier otra garantía.
7000 Apple Tree Avenue
Bergen, NY 14416
Teléfono: [phone] (Solo EE.UU.)
Fax: [phone]
www.libertypumps.com
6. Garantía limitada por 3 años

© Copyright 2012 Liberty Pumps Inc. Tous droits réservés
Manuel d'installation 7175000F
Série S-30
Pompe d'assèchement, gamme constructeurs
IMPORTANT :
Avant l’installation, noter les numéros de
modèle, de série et de code qui figurent sur
la plaque signalétique pour éventuellement
s’y référer.
Nº de MODÈLE ____________
Nº de SÉRIE ____________
Nº de CODE ___________
DATE D'INSTALLATION____________
Modèles
S35M Pompe manuelle, aucun
interrupteur
S37 Pompe automatique,
interrupteur vertical
Table des matières
1.) Renseignements généraux
2.) Puisard
3.) Installation
4.) Fonctionnement
5.) Entretien et dépannage
S38 Pompe automatique,
Interrupteur à flotteur à grand angle
7000 Apple Tree Avenue
Bergen (NY) 14416a
Téléphone : [phone]
Télécopieur : [phone]
www.libertypumps.com

1. Renseignements généraux
Lire attentivement les directives avant d’effectuer l’installation. Chaque pompe de marque Liberty est testée individuellement en
usine pour assurer son bon fonctionnement. Le fait de suivre ces directives à la lettre éliminera les risques de problèmes de
fonctionnement et assurera des années de service sans soucis.
• Danger d’électrocution. Toujours débrancher la pompe de l'alimentation électrique avant de la manipuler ou d'y effectuer
des réglages.
• Les raccords électriques et le câblage pour l’installation de la pompe ne devraient être effectués que par des professionnels
qualifiés.
• Cette pompe est fournie avec un conducteur de mise à la terre et une fiche de branchement de type mise à la terre. Afin de
réduire les dangers d'électrocution, s’assurer que celle-ci est raccordée seulement à une prise de 15 ampères correctement
mise à la terre.
• Toujours porter des bottes de caoutchouc lorsqu'il y a de l'eau sur le plancher et qu'il est nécessaire de débrancher
la pompe.
• NE PAS dévier les fils de mise à la terre ou retirer la broche de mise à la terre des fiches de branchement.
• NE PAS utiliser de rallonge électrique.
• Cette pompe nécessite un circuit de dérivation dédié correctement protégé par un fusible et mis à la terre. S’assurer que
la tension et l’intensité du courant électrique de la source d’alimentation électrique sont suffisantes pour répondre aux
exigences de la pompe, telles qu’indiquées sur la plaque signalétique.
• La prise électrique doit se trouver à la portée du cordon d’alimentation de la pompe et à au moins 1,2 m (4 pi) au-dessus du
niveau du plancher pour minimiser les dangers liés à une inondation.
• L’installation doit être faite en respectant le Code national de l’électricité, le Uniform Plumbing Code, le Code international
de plomberie ainsi que tous les codes locaux et règlements en vigueur.
• Les pompes d'assèchement et de système d'égout traitent souvent des matières pouvant causer des maladies. Porter des
vêtements protecteurs adéquats pour manipuler une pompe ou de la tuyauterie ayant déjà servi.
• Demeurer à l'écart des orifices d'aspiration et d'évacuation. Afin de prévenir les blessures, ne jamais insérer les doigts dans
la pompe alors qu'elle est branchée.
• NE PAS utiliser ce produit pour pomper des liquides inflammables ou corrosifs.
• NE PAS utiliser ce prod uit pour les instal lations où le contact h umain avec l es l iquides p ompés e st fréque nt (pi scines,
fontaines, etc.)
• NE JAMAIS disposer de matériaux comme du solvant à peinture ou d'autres produits chimiques en les vidant dans l'avaloir,
car ils peuvent attaquer chimiquement et endommager les composants de la pompe, causant éventuellement son mauvais
fonctionnement ou sa défaillance.
AVERTISSEMENT
MISE EN GARDE
• NE PAS utiliser ces pompes dans de l'eau dont la température est supérieure à 60 °C (140 °F)
• NE PAS utiliser de pompes avec de la boue, du sable, du ciment, du pétrole ou des produits chimiques.
• NE PAS modifier la pompe, de quelque manière que ce soit.
• NE PAS soulever ou transporter la pompe par son cordon d'alimentation.
• NE PAS retirer les étiquettes de la pompe ou des cordons.
• Si la pomp e est installée dur ant la cons truction, avant qu e l'alimentation électrique ne soit di sponible, il est important de
la garder à l'abri afin d'empêcher que de l'eau ne pénètre par l'extrémité du cordon, etc.
© Copyright 2012 Liberty Pumps Inc. Tous droits réservés 2

2. Puisard
On recomm ande l'utilisation d'un p uisard do nt le diam ètre est d'au moins 35,6 cm (14 po). U n di amètre sup érieur est
recommandé, car il permet de plus longs cycles de fonctionnement de la pompe et réduit le fonctionnement de l'interrupteur.
Le puisard devrait avoir une profondeur d’au moins 45,7 cm (18 po).
Le fond du puisard doit être constitué d'une couche solide et bien au niveau de briques ou de béton. NE PAS placer l a pompe
directement su r de la terre, du grav ier ou des dé bris su sceptibles de causer u ne us ure prém aturée du rotor et même d e
le bl oquer. « The Brick » (ve ndu p ar Li berty Pum ps, pièc e nº 444 5000) est une pl ateforme prémo ulée stabl e con çue po ur
l'installation d e votre p ompe submersible. E lle s oulève la pompe d e 6, 35 cm (2,75 po) du fo nd du p uisard, réd uisant ai nsi
les risques d'obstruction causée par les cailloux et les d ébris. Communiquer avec le distributeur local pour commander. Retirer
tous les débris du fond du puisard avant l'installation de la pompe. On suggère l’installation d’un couvercle de puisard pour plus
de sécurité et empêcher que des corps étrangers ne tombent dans le puits.
3. Installation de la pompe
A.) Retrait de l'ancienne pompe (REMARQUE : débrancher la pompe de sa source d’alimentation électrique avant d’en
effectuer la manipulation) : séparer le tuyau d’évacuation vis-à-vis du clapet antiretour ou du raccord union. Si le tuyau
d'évacuation en place ne comprend ni clapet antiretour ni raccord union, couper le tuyau avec une scie à métaux et retirer
la pompe (il sera nécessaire d'installer un clapet antiretour ou un raccord union à l'endroit de cette coupure).
B.) La taille du tuyau d'évacuation est de 1½ po NPT. Ne pas installer de tuyau d’évacuation d’un diamètre inférieur à 1½ po,
car cel a ris que d e n uire a u dé bit et au r endement de la pompe. Il e st recomma ndé d’ utiliser du tu yau de PV C d e
nomenclature 40; cependant, on peut utiliser un ensemble de tuyau d’évacuation souple pour les installations temporaires.
C.) Raccorder le tuy au d’évacuation tempor aire ou permanent à la s ortie filetée de la pompe. RESSE RRER À LA MAI N
SEULEMENT; trop serrer peut endommager le tuyau d'évacuation de la pompe.
D.) Installer un racco rd un ion ou au tre di spositif p ermettant de sé parer l a ca nalisation d’év acuation juste au-dessus du
plancher, pour faciliter le retrait de la pompe si nécessaire. On recommande l’installation d’un clapet antiretour après le
raccord union ou à sa place afin de prévenir le refoulement du liquide après chaque cycle de la pompe.
E.) Raccorder, a u besoin, un tuy au suppl émentaire p our di riger l' évacuation à l'endroit dé siré. La conduite
d’évacuation devrait être la plus courte possible et comporter un nombre minimum de virages.
F.) Modèles S37 et S38 : lors de l'in stallation de l a pompe dans le bassin, s'assurer que l'interrupteur à fl otteur
dispose d'un dégagement suffisant dans le puisard et qu'il n'entrera pas en contact avec la paroi latérale.
G.) Pour plu s de protectio n, envisa ger l'aj out d'une po mpe de secours, comm e une pompe d'assèchement
Liberty SJ10 SumpJet, ainsi que d'une alarm e, comme le mod èle Liberty ALM-2, pour les install ations où
une panne de la po mpe risque de causer des dommages matériels. Lorsqu'une alarme est utilisée, elle doit
être raccordée à un circuit électrique distinct.
© Copyright 2012 Liberty Pumps Inc. Tous droits réservés 3

4. Fonctionnement
Cette pom pe néce ssite u n circuit de dérivation dédié co rrectement proté gé par u n fusible et mis à la terre.
S’assurer qu e la so urce d’alimentatio n électrique est suffisante po ur répondre aux exigences d e t ension et
d’intensité du courant électrique du moteur, tel qu’indiqué sur la plaque signalétique de la pompe. Tout réceptacle
d’alimentation éle ctrique corrodé ou usé d oit être remp lacé afin d'assu rer le bon fon ctionnement d e la pompe.
La prise él ectrique ou le panneau doivent se trouver à la portée du cordon d’alimentation de l a p ompe et à au
moins 1,2 m (4 pieds) au-dessus du niveau du plancher pour minimiser les dangers possibles pouvant être causés
par une ino ndation. S’a ssurer q ue l’in stallation est co nforme a u code national d e l’éle ctricité et aux codes et
règlements l ocaux en vi gueur. Tout câ blage effectué su r de plu s g randes dista nces d oit être effectué
conformément aux normes du code national de l’électricité (NEC). NE PAS UTILISER DE RALLONGE.
© Copyright 2012 Liberty Pumps Inc. Tous droits réservés 4
Le modèle S37 poss ède un
interrupteur à flotteur v ertical
intégré. La p osition d' arrêt peut
être réglée en glissant un œillet de
caoutchouc v ers le h aut o u vers
le bas le long de la tige du flotteur.

Le modèle S38 est une pom pe automatique. Ce modè le est muni de d eux cordons : un qui acti onne l’interrupteur à flotteur et
l’autre le moteur de la pompe. Le cordon de l’interrupteur est muni d’un connecteur en série (siamois) permettant de brancher le
cordon de la pompe (moteu r) sur son dos . Ce sy stème a pour b ut de permettre le fonction nement manuel d e la pomp e
indépendamment de l'interrupteur au besoin.
Pour un fonctionnement automatique, les de ux c ordons do ivent êtr e interc onnectés et br anchés dans u ne prise d ’une
intensité en ampères suffisante pour le modèle de pompe, avec fusibles indépendants et mise à la terre. Les deu x cordons sont
munis d e fiche s à trois broch es et doive nt être adé quatement branc hés dans un e pris e à trois broch es avec mise à la terr e
adéquate. NE PAS RETIRER LA BROCHE DE MISE À LA TERRE.
Pour permettre le fonctionnement manuel, ou en cas de défaillance de l’interrupteur, le cordon de la pompe peut être séparé
et bra nché dir ectement dans la prise él ectrique, en c ontournant l ’interrupteur. La pompe p eut ê tre mise en marche en
raccordant directement son c ordon d'alimentation (à partir du moteur) dans une pr ise de courant approuvée. Afin de prévenir
l'usure excessive des joints d'étanchéité et la surchauffe, la pompe ne doit pas fonctionner à vide pendant de longues périodes.
Un minimum de 6,4 cm (2½ po) d'eau est recommandé.
OUI! FONCTIONNEMENT
MANUEL TEMPORAIRE
NON!
5. Entretien et dépannage
MISE EN GARDE : TOUJOURS DÉBRANCHER LA POMPE DE LA SOURCE D’ALIMENTATION ÉLECTRIQUE
AVANT DE LA MANIPULER. Le guide à la p age s uivante sert à aider à id entifier l es causes d'éventuels pr oblèmes de
fonctionnement. Ce n' est pas un guid e d'entretien. Le dé montage de la pompe a nnulera la gar antie. L' entretien de la pomp e
pour effectuer des travaux autres que d'en nettoyer l'entrée ou le ro tor doit être confié au fabricant ou à ses centres d'entretien
autorisés. REMARQUE : Liberty Pumps, Inc. n’est pas responsable des dommages ou blessures résultant d’un
démontage sur le terrain.
© Copyright 2012 Liberty Pumps Inc. Tous droits réservés 5

© Copyright 2012 Liberty Pumps Inc. Tous droits réservés 6
Tableau de dépannage :
Problème Cause Solution
• Fusible brûlé ou autre
interruption d'alimentation,
tension inadéquate.
• Si le fusible est brûlé, remplacer par un fusible de
la bonne intensité ou réarmer le disjoncteur; si la tension
est inférieure à 108 V, vérifier la grosseur des câbles.
Retirer la rallonge, le cas échéant.
• Le niveau de l'eau du
puisard est trop bas pour
activer l'interrupteur.
• Ajouter de l'eau dans le puisard.
• Le contact ne se fait peut-
être pas entre le cordon
d'alimentation et la prise.
• Vérifier la sécurité et les raccords. Si le réceptacle
d’alimentation électrique est corrodé, le faire remplacer
par un électricien agréé.
• Les connecteurs siamois ne
sont peut-être pas bien
branchés.
• Resserrer les connecteurs.
• L'interrupteur est
défectueux (modèle S38
seulement).
• Vérifier que le niveau d'eau est d'au moins 10,2 cm
(4 po) au-dessus de la pompe. Pour vérifier le
fonctionnement de l'interrupteur, brancher le cordon
d’alimentation électrique directement dans la prise
électrique en contournant le connecteur siamois. Si
la pompe fonctionne, il faut remplacer l'interrupteur.
(Consulter les procédures d'entretien de l'interrupteur à
la page 5).
• Le bobinage du moteur peut
être ouvert.
• Consulter le fabricant.
La pompe ne
fonctionne pas et
ne gronde pas.
• Obstruction de l'interrupteur
à flotteur (modèles S37 et
S38).
• Le flotteur doit bouger librement. S'il est bloqué, retirer
les débris ou déplacer la pompe pour éviter la friction sur
les parois latérales du puisard.
• Le clapet antiretour est
peut-être installé à l'envers
ou défectueux.
• S’assurer que la pompe est bien installée et que
le clapet de la soupape bouge librement.
• La canalisation d’évacuation
peut être bloquée ou gelée.
• S’assurer que la canalisation d’évacuation ne traverse
pas de zones froides et qu'elle n'est pas bloquée.
• La charge ascensionnelle
dépasse la capacité de
la pompe.
• Si possible, essayer d'abaisser la hauteur de
refoulement.
La pompe tourne
ou gronde, mais
ne pompe pas
d'eau.
• Le tamis d'entrée de
la pompe est bouché ou
le rotor est bloqué.
• Retirer le filtre d'aspiration de la pompe et nettoyer
l'entrée et le rotor.
• L'interrupteur est
défectueux ou obstrué.
• S'assurer que l'interrupteur n'est pas bloqué ou
le remplacer au besoin.
La pompe tourne
et pompe l'eau,
mais elle ne
s'éteint pas.
• La pompe a atteint ou
dépassé sa charge
ascensionnelle maximum.
• Rediriger le tuyau à un niveau inférieur. Si c’est
impossible, il faut probablement se procurer une pompe
plus puissante.
• La charge ascensionnelle
est près de la limite
maximum de la pompe, qui
est de 8,3 m (27 pi).
• Si possible, essayer d'abaisser la hauteur de
refoulement.
• L'entrée de la pompe est
partiellement obstruée.
• Retirer la volute et vérifier que l'entrée ne contient pas
de débris.
• La canalisation d'évacuation
est partiellement obstruée.
• Retirer ce qui obstrue.
La pompe tourne,
mais ne pompe
que très peu
d'eau.
• Le clapet antiretour ne
s'ouvre pas complètement.
• Retirer ce qui obstrue ou s'assurer que le clapet
antiretour n'est pas défectueux.
