Lievers HAL200Li User manual

Rev.: 1.0 9-2-2022
GEBRUIKERSHANDLEIDING /
USER MANUAL / BEDIENUNGSANLEITUNG
HAL200Li
LIEVERS HOLLAND
Groot Mijdrechtstraat 68 –3641 RW
Postbus 103 - 3640 AC
Mijdrecht (NL)
Tel.: 0031 –(0)297-231900 / Fax: 0031 –(0)297-231909
E-mail: [e-mail] / Internet: www.lieversholland.nl

2/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
© Bouwmachinefabriek Lievers B.V. NL 2022.
Alle rechten ten zeerste voorbehouden. Nadruk, kopie, bewerking of heruitgave en openbaarmaking in
elke vorm met elk medium, ook als uittreksel, is zonder schriftelijke toestemming van
Bouwmachinefabriek Lievers Holland verboden.
Bouwmachinefabriek Lievers Holland draagt generlei waarborg of aansprakelijkheid voor de inhoud van
deze publicatie en wijst in dit geval alle stilzwijgende zekerheden voor geschiktheid van handels- of
overige doeleinden af.
Verder behoudt Bouwmachinefabriek Lievers Holland het recht om herbewerking van deze publicatie en
het uitvoeren van veranderingen van de inhoud over bepaalde periodes zonder de verplichting van
vooraankondiging van zulke herbewerkingen en veranderingen.
© Bouwmachinefabriek Lievers B.V. NL 2022.
All rights are reserved. Reprints, copies, adaptations for new editions and publications in any form or
through any media, including abstract forms are not permitted unless written permissions is first obtained
from Lievers Holland.
Lievers Holland may not be held responsible for any guarantees or liabilities for the contents of this
publication and points to, in this case, all implied securities for suitability of merchantability or any other
purposes.
Lievers Holland further retains the right to revise this publication and to alter the contents over certain
periods of time, without the obligation to report such alterations and changes first.
© Bouwmachinefabriek Lievers B.V. NL 2022.
Alle Rechte sind der Bouwmachinefabriek Lievers B.V. vorbehalten. Nachdruck, Kopien, Bearbeitungen
oder herausgabe und Veröffentlichungen in irgendeiner Form und durch irgendwelche Medien,
einschließlich Ausschnitte, sind ohne schriftliche Zustimmung der Bouwmachinefabriek Lievers B.V.
verboten. Die Bouwmachinefabriek Lievers B.V. übernimmt keinerlei Garantien oder Haftung für den
Inhalt von dieser Veröffentlichung und weißt in diesem Fall alle stillschweigende Sicherheiten der
Eignung für Handels- oder alle anderen Zwecke zurück.
Ferner behält sich die Bouwmachinefabriek Lievers B.V. das Recht vor, diese Herausgabe in
bestimmten Zeitabschnittten zu überarbeiten und Veränderungen vorzunehmen, ohne die Verpflichtung
zu haben, solche Überarbeitungen und Abänderungen vorab anzukündigen.

3/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
INHOUD
1. Voorwoord ........................................................................................................................................4
2. Inleiding ............................................................................................................................................5
3. Technische specificaties ...................................................................................................................6
4. Veiligheid..........................................................................................................................................8
5. Gebruik...........................................................................................................................................13
6. Onderhoud......................................................................................................................................16
7. Storingen, reparaties.......................................................................................................................17
8. Demontage, verwijderen .................................................................................................................18
9. Conformiteitsverklaring ...................................................................................................................19
1. Preface ...........................................................................................................................................20
2. Introduction.....................................................................................................................................21
3. Technical specifications..................................................................................................................22
4. Safety..............................................................................................................................................24
5. Operation........................................................................................................................................28
6. Maintenance ...................................................................................................................................31
7. Trouble shooting, repairs.................................................................................................................32
8. Dismantling, disposal......................................................................................................................33
9. Declaration of conformity.................................................................................................................34
1. Vorwort ...........................................................................................................................................35
2. Bedienungsanleitung.......................................................................................................................36
3. Technische Daten...........................................................................................................................37
4. Sicherheit........................................................................................................................................39
5. Gebrauch Gerät..............................................................................................................................44
6. Wartung..........................................................................................................................................47
7. Probleme, Reparaturen...................................................................................................................48
8. Demontage, Entsorgung.................................................................................................................49
9. Konformitätserklärung.....................................................................................................................50

4/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
1.Voorwoord
Deze handleiding is gemaakt om u te helpen bij het veilig gebruiken en onderhouden van de
Hal200Li afwerkspaan. De handleiding is bedoeld voor dealers en gebruikers van de Hal200Li
afwerkspaan en bevat dienstige gebruiksaanwijzingen voor gebruik, onderhoud en reparatie. Deze
aanwijzingen dienen te worden gerespecteerd en opgevolgd.
Garantiebepalingen
Alle defecten aan de Hal200Li afwerkspaan, die binnen 12 maanden na aankoopdatum van de
eindgebruiker ontstaan door materiaal-, fabricage- en constructiefouten worden zo snel mogelijk door de
fabrikant verholpen.
De garantietermijn is 12 maanden vanaf de aankoopdatum door de eindgebruiker m.u.v. slijtdelen zoals,
bekabeling, stekker, schakelaar.
De fabrikant is niet aansprakelijk voor onveilige situaties, ongevallen en schades, die het gevolg zijn van:
▪Het negeren van waarschuwingen of voorschriften zoals weergegeven op de machine of in de
gebruikershandleiding.
▪Onvoldoende en/of verkeerd onderhoud. (Bijvoorbeeld het niet tijdig reinigen van koelopeningen
of het reinigen met hogedrukreiniger of waterstraal onder hoge druk.)
▪Het bewaren van de machine op een vochtige plaats.
▪Montage of demontage van de machine door niet gekwalificeerd personeel (oftewel personeel
onbekend met de inhoud van deze gebruikershandleiding).
▪Gebruik voor andere toepassingen dan beschreven in de gebruikershandleiding.
▪Wijzigingen aan de machine door derden. Hieronder valt ook het toepassen van andere dan
voorgeschreven originele (vervangings)onderdelen.
▪Onjuist gebruik (Al het gebruik dat niet overeenkomt met hoofdstuk 5 van deze handleiding wordt
door de fabrikant als onjuist gebruik gezien)
(Voorts zijn toepasselijk de Algemene Leverings- en Betalingsvoorwaarden van de Metaalunie)
Garantiebewijs
HAL200Li nr. _______________________________
Koopdatum: ___________________________________

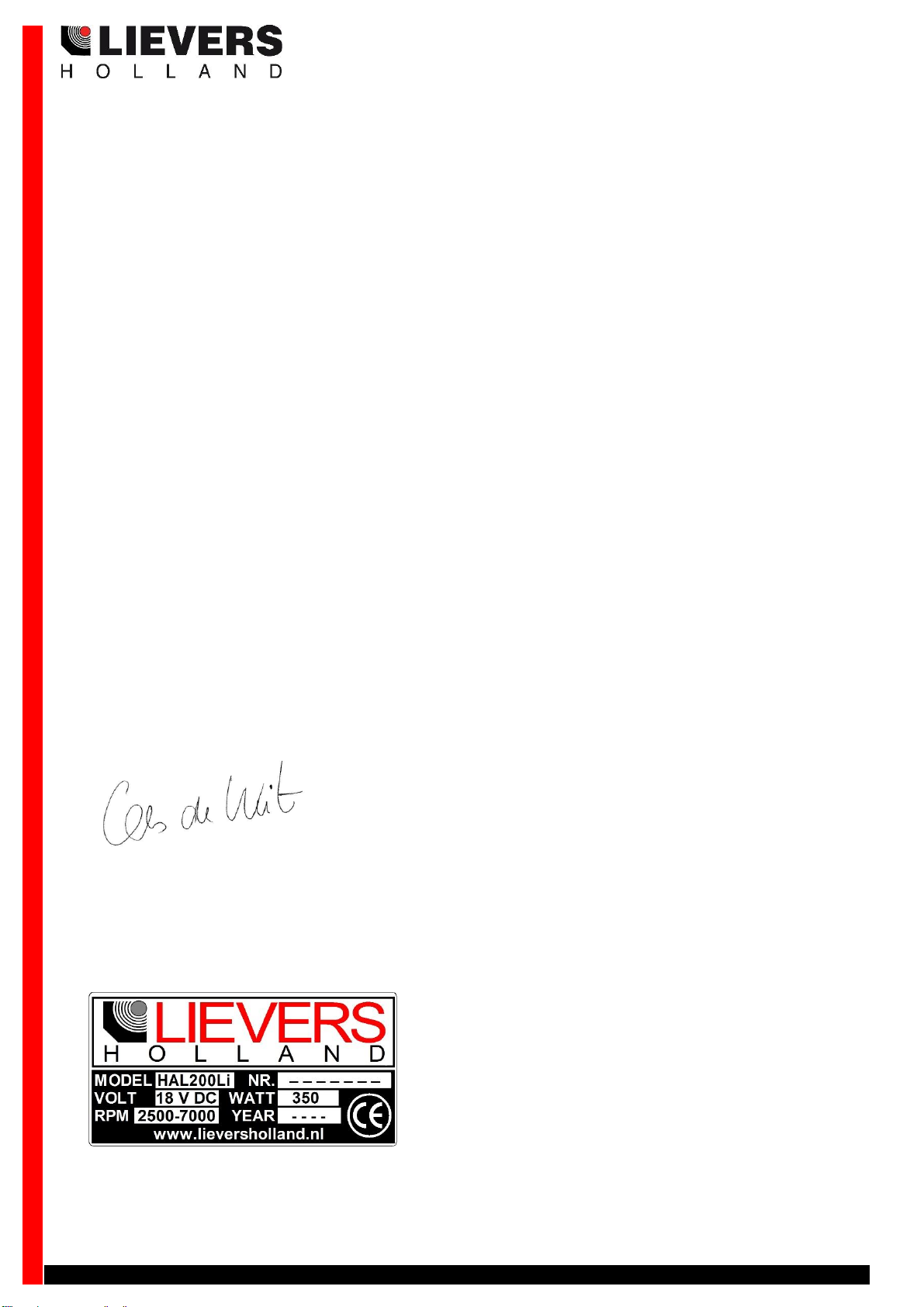

Figuur 1: Voorbeeld typeplaatje Hal200Li
Het typeplaatje bevindt zich achterop de aandrijfeenheid.

5/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
2.Inleiding
Bedoeld gebruik
De Hal200Li is een lichte afwerkspaan met een standaardbreedte van 1,50 meter voor het nivelleren van
vers gestorte betonvloeren.
Werking
De Hal200Li afwerkspaan wordt gebruikt zonder afrei-geleidingen. De afwerkspaan heeft een in hoogte
verstelbare bedieningshendel die direct gekoppeld is aan het profiel. Het lage gewicht van de spaan in
combinatie met de afgeronde en opstaande hoeken van het profiel zorgen voor een vlakke betonvloer
zonder zogenaamde aanzetranden. Door middel van een elektrisch aangedreven trilsysteem wordt een
trilling opgewekt die de cementpasta in het beton omhoog brengt. Hierdoor drijft de spaan als het ware
over het oppervlak en laat een fraai afgewerkt oppervlak achter.
Figuur 2: Overzicht belangrijke componenten
1. Aluminium profiel
2. Bedienstang
3. Aan / Uit knop
4. Accu
5. Electromotor
6. Snelheidsregelaar

6/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
3.Technische specificaties
3.1 Technische gegevens Hal200Li afwerkspaan
Lengte 232 millimeter + stang 1631 millimeter
Breedte 2000 millimeter
Hoogte 385 millimeter + stang 1500 millimeter
Massa (inclusief accu) 18 kg
Hal200Li aandrijfmotor
Vermogen gemiddeld 250W / maximum 450 W
Toerental 20.000 r/min Motor (maximaal)
7.000 tr/min excentriek (maximaal)
Spanning 18,0 V DC

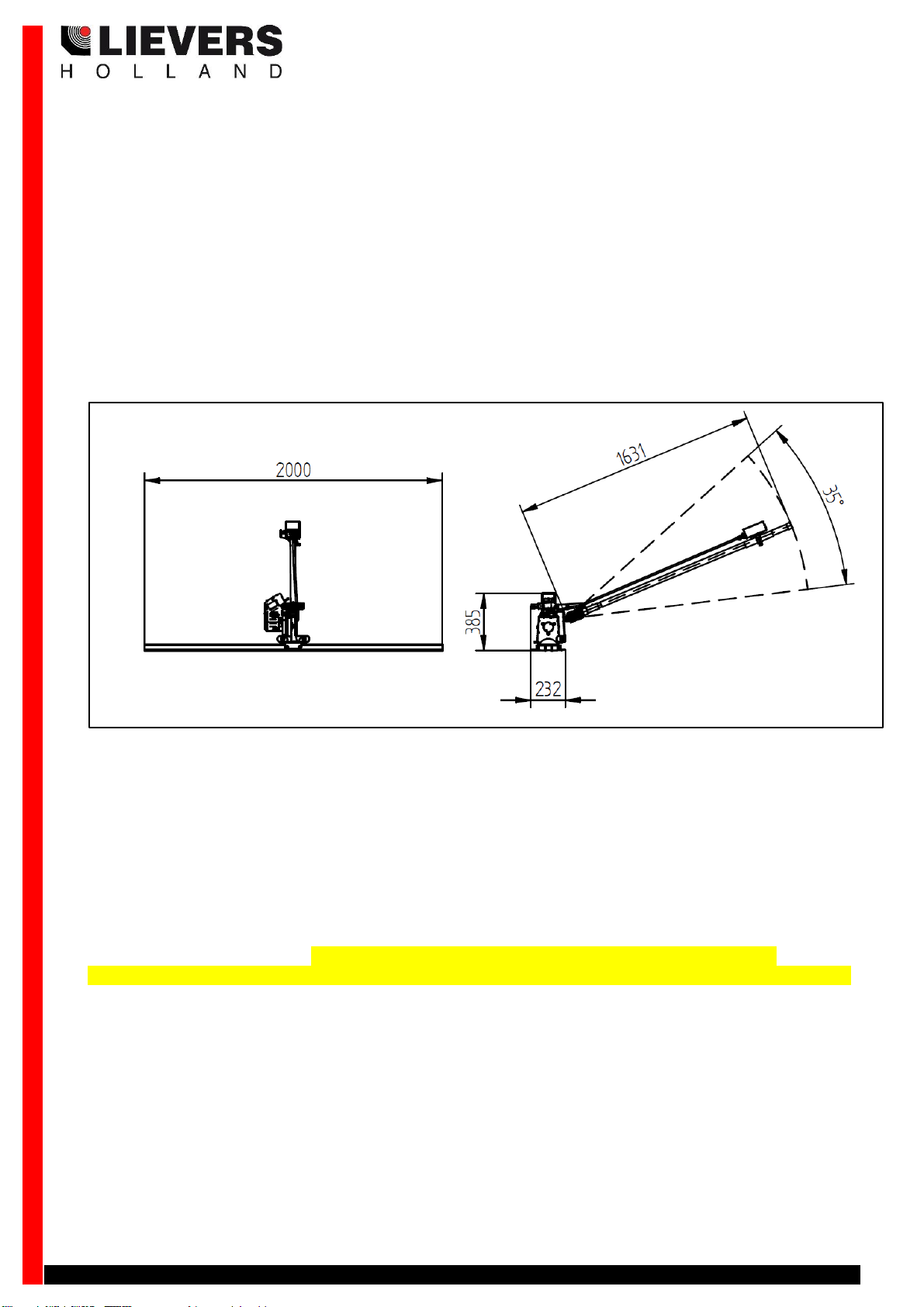

Figuur 3: Afmetingen in mm van de Hal200Li
Afdichting IP53, Sproeidicht
Motorbescherming slag- en stootvast kunststof
Geluidsproductie 76 db(A) (buiten, op 1 meter afstand, oorhoogte)
Volgens de EG-richtlijn voor machines vereiste vermelding van de
geluidsemissie bedraagt voor het geluidsdrukniveau, gemeten op 1 meter
afstand (L pA=db(A). Deze geluidswaarde werd volgens ISO 6081 voor
geluidsdrukniveau (LpA) vastgesteld.
Trillingsversnelling: 5,7 m/s² @ maximum toerental (max 1 uur en 30 min werken)
3,6 m/s² @ gemiddeld werkbare toerental (max 3 uur en 50 min werken)
De geëvalueerde effectieve versnellingswaarde, die volgens ISO 5349
Deel 1 berekend is, ligt boven de 2,5m/s² Deze trilling gegevens werden
tijdens het bedrijf van het inwendige trillichaam in beton gemeten.
* Verplicht Door gebruikmaking van trilling dempende handschoenen kan de gebruiker
binnen de door de ISO 5349 gestelde norm Max. 3 uur achtereen
(COMFORT GRENS), of 11.7 uur per dag veilig werken.

7/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
3.2 Technische gegevens acculader
Spanning
100-240V ~ 50/60Hz
Accu capaciteit.
5 Ah
Accu laad voltage
18V
Laad stroom
4A
Maximale laad tijd
70 min.
Gebruikstemperatuur bereik
+4°C to +45°C
Maximale relatieve vochtigheid
95 % bij 10°C
Tabel 1: Specificaties acculader.

8/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
4.Veiligheid
WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties
geleverd met dit elektrisch gereedschap. Het niet volgen van alle onderstaande instructies kan
leiden tot elektrische schok, brand en / of ernstig letsel.
Bewaar alle veiligheids- en gebruiksinstructies voor naslag in de toekomst.
Verklaring van de gebruikte veiligheidssymbolen
Figuur 4: veiligheidssymbolen
ZORG ERVOOR DAT ALLE AANWEZIGE TEKENS GOED LEESBAAR BLIJVEN
Gevaar.
Warm /Heet oppervlak.
Veiligheidshandschoenen verplicht.
Veiligheidsschoenen met extra bescherming verplicht.
Bril, hoofd- en geluidsbescherming verplicht.
Lees de gebruikershandleiding voor u de machine gebruikt.
Voorzien van CE keur / UKCA certified
Klein chemisch afval; machine moet bij een erkend
afvalpunt worden aangeboden.
Lees de gebruikershandleiding voor u de machine gebruikt.
Bescherm tegen hitte. Ook langdurige zon, vuur en vocht.
Accu’s mogen nooit in het vuur worden gegooid.
Lithium-ion accu’s.
Accu vloeistoffen kunnen corrosie en/of brandplekken
veroorzaken.
Klein chemisch afval; accu moet bij een erkend afvalpunt
worden aangeboden.
Accu’s altijd recyclen.
Voorzien van CE keur.
Dubbel geïsoleerd.
Enkel binnen gebruiken.
Lees de gebruikershandleiding voor u de machine gebruikt.
Klein chemisch afval; acculader moet bij een erkend
afvalpunt worden aangeboden.
1.

9/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
4.1 Algemene Veiligheidsvoorzieningen
De volgende veiligheidsvoorzieningen zijn aanwezig op de machine:
▪De Hal200Li afwerkspaan is voorzien van veiligheidssymbolen.
▪De accu van de Hal200Li afwerkspaan is voorzien van veiligheidssymbolen.
▪De acculader van de Hal200Li afwerkspaan is voorzien van veiligheidssymbolen.
▪De accu is voorzien van een temperatuurbeveiliging tegen overbelasting.
4.2 Algemene Veiligheidsvoorschriften
De term "elektrisch gereedschap" in de waarschuwingen heeft betrekking op uw op netspanning
(elektrisch) aangesloten elektrisch gereedschap of accu aangedreven (draadloos) elektrisch
gereedschap.
Werkplekveiligheid
▪Houd de werkruimte schoon en goed verlicht. Rommelige of donkere gebieden verhogen de kans
op ongelukken.
▪Gebruik elektrisch gereedschap niet in een explosieve omgeving, zoals in de aanwezigheid van
brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of
dampen kunnen doen ontbranden.
▪Houd kinderen en omstanders weg tijdens het gebruik van het elektrisch gereedschap.
Afleidingen kunnen ervoor zorgen dat u de controle verliest.
Persoonlijke veiligheid
▪Zorg ervoor dat u gekwalificeerd bent (u bent bekend met de inhoud van deze
gebruikershandleiding) voor het bedienen van de trilspaan en voor het uitvoeren van kleine
onderhoudswerkzaamheden aan de trilspaan.
▪Neem op (bouw)locatie’s zowel de algemeen geldende als de door de opdrachtgever opgestelde
veiligheidsvoorschriften in acht. Laat u hierover informeren voordat u uw werkzaamheden begint.
▪Blijf waakzaam, kijk wat u doet en gebruik gezond verstand bij het opereren van het elektrisch
gereedschap. Gebruik geen elektrisch gereedschap als u moe of onder invloed bent van drugs,
alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch
gereedschap kan leiden tot ernstig persoonlijk letsel.
▪Kleed u naar behoren. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de
buurt van bewegende delen. Losse kleding, sierraden en of lang haar kunnen door bewegende
delen worden gegrepen.
▪Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Geschikte
beschermende uitrusting zoals een stofmasker, antislipveiligheidsschoenen, helm of
gehoorbescherming aangepast aan de specifieke omstandigheden zullen persoonlijk letsel
verminderen.
▪Het dragen van gehoorbescherming, een veiligheidsbril, een veiligheidshelm,
veiligheidsschoenen, beschermende kleding en werkhandschoenen (antivibratie) is verplicht.
▪Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voor dat de accu
aangesloten wordt. Draag of verplaats elektrisch gereedschap nooit met uw vinger op de
schakelaar, dit verhoogt de kans op ongelukken.
▪Reik niet te ver, zorg voor een goede stabiele stand en goed evenwicht. Hierdoor is het elektrisch
gereedschap beter te bedienen tijdens onverwachte situaties.
▪Let bij het oppakken en dragen van het apparaat op uw tilhouding. Buk tijdens het oppakken van
het apparaat niet voorover, maar zak door uw knieën. Zorg ervoor dat de werkplek binnen uw
directe bereik ligt, zodat u niet voorover hoeft te hangen.

10/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
▪Wanneer u vertrouwd raakt met het elektrisch gereedschap door veelvuldig gebruik, wees dan
waakzaam voor een vals gevoel van veiligheid waardoor u eventueel veiligheidsvoorschriften
negeert. Ernstige verwondingen kunnen in een fractie van een seconde zijn opgelopen door een
onoplettend moment.
Gebruik en onderhoud van elektrisch gereedschap.
▪Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw
toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger uitvoeren volgens de
snelheid waarvoor het is ontworpen.
▪Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk
elektrisch gereedschap dat kan niet worden in- en uitgeschakeld met de schakelaar is gevaarlijk
en moet worden gerepareerd.
▪Koppel de stekker los van de netspanning en / of verwijder de accu (wanneer dit kan) van het
elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrisch
gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen ook het risico
om per ongeluk het elektrisch gereedschap te starten!.
▪Bewaar elektrische gereedschappen die niet in gebruik zijn buiten het bereik van kinderen en sta
niet toe dat personen die onbekend zijn met het elektrisch gereedschap of deze instructies het
elektrische gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in de handen van
gebruikers die hier onbekend mee zijn.
▪Onderhoud elektrische gereedschap en accessoires. Controleer op verkeerde uitlijning of
verbindingen van bewegende delen, breuk van onderdelen en alle andere omstandigheden die
van invloed kunnen zijn op het vermogen het elektrisch gereedschap te bedienen. Laat het
elektrisch gereedschap vóór gebruik repareren als het beschadigd is. Veel ongelukken worden
veroorzaakt door slecht onderhouden elektrisch gereedschap!
▪Gebruik het elektrische gereedschap In overeenstemming met de instructies in deze handleiding,
rekening houdend met de werkomstandigheden en de te verrichten werkzaamheden. Gebruik
van het elektrisch gereedschap voor andere werkzaamheden dan waarvoor het elektrisch
gereedschap bedoeld is kan resulteren tot een gevaarlijke situatie.
▪Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde
handgrepen en grijpoppervlakken weerhouden het veilig werken en bedienen van het elektrische
gereedschap in een onverwachte situatie.
▪Regelmatig onderhoud bevordert het veilig werken met de Hal200Li afwerkspaan.
▪Zorg voor voldoende bescherming tegen vocht.
▪Controleer of de ventilatieopeningen in de aandrijfmotor niet verstopt zijn.
▪Controleer regelmatig de aansluitingen van de accu en aandrijfmotor.
▪Controleer regelmatig de bevestigingsmiddelen van de trilspaan. Bevestigingsmiddelen kunnen
door trillingen van het apparaat lostrillen.
▪Plaats een uitgeschakelde Hal200Li afwerkspaan op een stevige en droge ondergrond.
▪Plaats de aandrijfmotor altijd in een droge omgeving.
▪Wanneer u de machine gedurende lange tijd niet gebruikt, moet u de machine opslaan in een
schone en droge omgeving.
▪Zorg ervoor dat tijdens het reinigen van de machine, geen water of schoonmaakmiddel in de
aandrijfeendheid terecht komt.

11/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
Reparatie
▪Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen
originele vervangingsonderdelen gebruikt. Dit zal zorgen voor de veiligheid van de het elektrische
gereedschap gewaarborgd blijft.
4.3 Algemene veiligheidsinstructies voor accu’s
Lees alle veiligheidsinstructies en aanwijzingen door.
Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan een elektrische schok,
brand en/of ernstig lichamelijk letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.
▪Deze veiligheidsinstructies gelden uitsluitend voor Li-ion accu’s.
▪Open de accu niet. Er bestaat gevaar voor kortsluiting.
▪Bescherm de accu tegen hitte, bijv. ook tegen langdurige blootstelling aan de zon, vuur en vocht.
Er bestaat explosiegevaar.
▪Bij beschadigingen en ondeskundig gebruik van de accu kunnen er dampen vrij komen.
Zorg voor voldoende frisse lucht en raadpleeg bij klachten een arts.
Deze dampen kunnen irriterend zijn voor de luchtwegen.
▪Gebruik de accu uitsluitend In combinatie met elektrisch gereedschap van Lievers Holland.
Alleen zo wordt de accu beschermd tegen overbelasting.
▪Laad de accu alleen op met laadapparatuur dat door de fabrikant wordt aanbevolen. Als een
laadapparaat dat voor een bepaald type accu bedoeld is, wordt gebruikt om andere accu’s op te
laden, kan dit brandgevaar opleveren.
▪Gebruik uitsluitend de voorgeschreven accu’s in het elektrische gereedschap. Het gebruik van
andere accu’s kan letsel en brandgevaar tot gevolg hebben.
▪Bewaar accu’s die niet in gebruik zijn niet in de buurt van paperclips, muntjes, sleutels, spijkers,
schroeven of andere kleine metalen voorwerpen die een verbinding tussen de contacten tot
stand kunnen brengen. Een kortsluiting tussen de contacten van de accu kan verbranding of
brand tot gevolg hebben.
▪Bij onjuist gebruik kan er vloeistof vrijkomen uit de accu. Voorkom contact met deze vloeistof.
Spoel direct met water als u deze vloeistof wel hebt aangeraakt. Als de vloeistof in uw ogen
komt, gaat u onmiddellijk naar een arts. Vloeistof uit de accu kan irriterend zijn voor de huid en
verbrandingsverschijnselen tot gevolg hebben.
4.4 Algemene veiligheidsinstructies voor de acculader
▪Bescherm de acculader tegen vocht.
▪Defecte of beschadigde acculaders niet gebruiken.
▪De acculader niet openen of uiteen halen.
▪Trek een stekker niet aan het netsnoer uit een wandcontactdoos of verlengsnoer.
▪Controleer het netsnoer van de acculader voordat u deze op het spanningsnet aansluit. De
buitenmantel mag niet beschadigd zijn en het netsnoer moet correct op de acculader zijn
aangesloten.
▪De acculader mag enkel en alleen gebruikt worden om Lievers Holland accu’s te laden.

12/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
4.5 Restrisico
De fabrikant heeft een optimum gezocht tussen functionaliteit van de Hal200Li afwerkspaan, de
veiligheid en de werkbaarheid.
Voor de volgende risico’s van de Hal200Li afwerkspaan vraagt de fabrikant aandacht:
Het langdurige gebruiken van een trillende afwerkspaan kan schade aan uw gezondheid veroorzaken.
Gebruik de Hal200Li afwerkspaan nooit langer dan 1 uur aaneengesloten zonder pauze. Het dragen van
antivibratie handschoenen is verplicht bij langduriger gebruik.
Dit risico wordt door de fabrikant beschouwd als restrisico. Goed geïnstrueerd personeel met de juiste
werkhouding t.a.v. het veilig werken, zijn desondanks in staat veilig met de Hal200Li afwerkspaan te
werken.

13/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
5.Gebruik
Lees voorafgaand aan het gebruik de handleiding zorgvuldig en neem bij twijfel contact op met de
fabrikant.
5.1 Gebruik HAL200Li
1. Controleer of de afwerkspaan juist is gemonteerd en de schakelaar in de ‘O’ stand staat.
2. Plaats de afwerkspaan in de directe omgeving van de plaats waar u het beton wilt gladstrijken.
3. Plaats de afwerkspaan op het vers gestorte beton.
4. Draai de snelheidsregelaar (Q) naar de langzaamste stand (naar u toe)
5. Zet schakelaar (P) aan
Figuur 11: Bedienelementen.
6. Verhoog de trilsnelheid met de snelheidsregelaar tot het punt dat de spaan uit zichzelf begint te
schuiven.
7. Door de bedienhendel te roteren kunt u de hoek van de spaan met het betonoppervlak vergroten.
Vergroot de hoek zodat dat rand van het afwerk profiel aan de bedienstangzijde boven het
betonoppervlak uitsteekt. Zo voorkomt u dat de machine zich ingraaft.
DRAAG ALTIJD WERKHANDSCHOENEN BIJ HET INSTALLEREN EN HET GEBRUIK
VAN DE MACHINE. BIJ HET INSTALEREN VAN MACHINE IS EEN RISICO OP KNELLEN
PAS OP WANNEER DE MACHINE GEBRUIKT IS KUNNEN DE ALUMINIUM DELEN HEET
ZIJN.

14/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
Figuur 12: Schematische weergave van beton achterwaarts afwerken met de HAL200Li.
8. Strijk nu het beton glad door naar achter te lopen door het ongenivelleerde beton.
De Hal200Li kan ook gebruikt worden in een naar voren lopende beweging. Hierdoor kunt u
buiten de bekisting blijven en hoeft u niet door het beton te lopen. Verleng hiervoor de
bedienstang naar wens met de extra geleverde bedienstangen.
9. Door de bedienhendel te roteren kunt u de hoek van de spaan met het betonoppervlak vergroten.
Vergroot de hoek zodat dat rand van het afwerk profiel aan de handvatzijde boven het
betonoppervlak uitsteekt. Zo voorkomt u dat de machine zich ingraaft.
Figuur 13: Schematische weergave van beton voorwaarts afwerken met de HAL200Li.
10. Strijk nu het beton glad door naar voren te lopen maar loop niet het beton in.
Tip: Herhaal handeling 8, en 9 in het geval dat het bewerkte oppervlak niet voldoende glad en
vlak is afgewerkt.
11. Herhaal tot heel het oppervlak is genivelleerd.
Daarna:

15/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
12. Zet de afwerkspaan uit na het gladstrijken van een baan: zet de schakelaar op de ‘O’-stand.
13. Verwijder de accu.
14. Maak de machine schoon met water en een borstel.
15.Plaats de afwerkspaan, na gebruik, in een schone en droge omgeving.
5.2. Gebruik Accu
Instructies voor optimaal gebruik van de accu
Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de
accu te garanderen, laadt u de accu voor het eerste gebruik volledig op met behulp van de
acculader.
▪De Li-ion-accu is beschermd tegen diepontlading. Als de accu leeg is, wordt de Hal200Li
afwerkspaan uitgeschakeld door een veiligheidsschakeIing.
▪Druk na de automatische uitschakeling niet nogmaals op de aan-/uitschakelaar op de Hal200Li
afwerkspaan. De accu kan dan beschadigd raken.
▪De accu is uitgerust met een NTC-temperatuurbewaking, waardoor opladen alleen tussen
4 °C en 45 °C mogelijk is. Hierdoor gaat de accu langer mee.
▪Bewaar de accu uitsluitend bij temperaturen tussen de 0 °C en 50 °C. Laat de accu bijvoorbeeld
In de zomer niet in de auto liggen.
▪Een aanzienlijk kortere bedrijfstijd na volledige oplading geeft aan dat de accu op is en moet
worden vervangen.
▪Neem de aanwijzingen met betrekking tot het afvoeren van accu’s in acht.
Onderhoud en reiniging
Reinig bij gelegenheid de ventilatieopeningen van de accu met een zacht, schoon en droog kwastje. Als
de accu niet meer werkt, neemt u contact op met een reparatieservice die geautoriseerd is door
Bouwmachinefabriek Lievers BV.
Transport
De ontvangen Li-ion-accu’s vallen onder de Wet Vervoer Gevaarlijke Stoffen (WVGS). De accu’s kunnen
door de gebruiker zonder aanvullende maatregelen worden vervoerd over straat.
▪Bij verzending door derden (bijv.: per luchtpost of pakketdienst) dienen de speciale eisen aan de
verpakking en labels in acht te worden genomen.
▪Hier moet bij de voorbereiding van het te verzenden pakket een expert in gevaarlijk transport
worden geraadpleegd.
▪Stuur accu’s uitsluitend met onbeschadigde behuizing op. Plak open contacten af en verpak de
accu zodanig dat het niet kan bewegen in de verpakking. Neem ook eventuele strengere
nationale voorschriften in acht.

16/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
6.Onderhoud
Hoewel de trilspaand weinig bewegende onderdelen heeft, bevordert regelmatig onderhoud een lange
storingvrije levensduur.
Waarschuwing:
Zorg ervoor dat de Hal200Li afwerkspaan tijdens onderhoud- of reinigingswerkzaamheden
geheel spanningsloos is (accu uit de machine).
6.1. Reinigen ventilatiekappen
Voor een goede koeling van de motor moeten de ventilatieopeningen aan weerszijde van de
aandrijfmotor vrij zijn. Controleer dit aan het eind van elke werkdag of voorafgaand aan de
werkzaamheden. Als de ventilatieopeningen niet vrij zijn, reinig de ventilatiekappen dan als volgt:
1. Draai de bevestigingsschroef uit een van de ventilatiekappen.
2. Verwijder de ventilatiekap van de aandrijfeenheid.
3. Reinig met een borstel en water de binnen- en buitenzijde van de ventilatiekap.
4. Onder de ventilatiekappen (luchtinlaten) bevindt zich een stoffilter. Indien de ventilatieopeningen
gereinigd moeten worden, dient het filter vernieuwd te worden
5. Voorzichtig: Zorg dat er geen water in de aandrijfmotor terecht komt.
6. Reinig met een vochtige doek de directe omgeving van de ventilatieopening op de aandrijfmotor.
7. Vervang het stoffilter.
8. Plaats de ventilatiekap over de ventilatieopening op de aandrijfmotor. Zorg dat de gaten in de
ventilatiekap in het verlengde liggen van de gaten in de aandrijfmotor.
9. Zet de ventilatiekap met de schroef op de aandrijfmotor vast.
10. Voer alle genoemde handelingen in deze paragraaf ook uit voor de andere ventilatiekap.
6.2. Reinigen accu
Voor een goede koeling van de accu moeten de ventilatieopeningen vrij zijn.
Controleer dit aan het eind van elke werkdag of voorafgaand aan de werkzaamheden.
Als de ventilatieopeningen niet vrij zijn, reinig de ventilatiekappen met een droge zachte kwast.
6.3. Reinigen acculader
Voor een goede koeling van de acculader moeten de ventilatieopeningen vrij zijn.
Controleer dit aan het eind van elke werkdag of voorafgaand aan de werkzaamheden.
Als de ventilatieopeningen niet vrij zijn, reinig de ventilatiekappen met een droge zachte kwast.

17/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
7.Storingen, reparaties
In onderstaande tabel worden de meest voorkomende storingen, oorzaken en oplossingen genoemd:
PROBLEEM
OORZAAK
OPLOSSING
De aangesloten en
ingeschakelde
elektromotor schakelt
regelmatig uit.
De elektromotor is
overbelast .
Laat deze afkoelen.
De elektromotor is
overbelast.
Controleer de lucht in- en uitlaten of de
luchtstroom gewaarborgd is. Maak
eventueel de openingen schoon en vervang
de luchtfilters.
De accu is leeg.
Controleer of de accu volledig is opgeladen.
Vervang deze voor een opgeladen accu.
Tabel 3: meest voorkomende storingen inclusief oorzaak en oplossing

18/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
Reparaties
Bij het bestellen van onderdelen graag de volgende gegevens vermelden:
▪Het type machine.
▪Het artikelnummer van de gewenste onderdelen.
▪Het gewenste aantal.
▪Het verzendadres en de wijze van verzending.
TIP: Ga bij het bestellen van onderdelen zorgvuldig te werk. Lievers Holland aanvaardt geen
aansprakelijkheid in geval van toezending van verkeerde onderdelen ten gevolge van onvolledige
opgaven bij bestelling.
Contact gegevens:
Bouwmachinefabriek Lievers BV
Postbus 103
3640 AC Mijdrecht
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Internet: www.lieversholland.nl
8.Demontage, verwijderen
De plaatselijk geldende milieuvoorschriften dienen in acht te worden genomen (gescheiden afvoer van
milieubelastende stoffen).
8.1 Afvalverwerking accu
Elektrisch gereedschap, accu’s, accessoires en verpakkingen dienen te worden afgeleverd op een
milieubewust inzamelpunt.
Voer elektrisch gereedschap en accu’s niet af met het huisvuil! Maar lever deze in bij een erkend
inzamelpunt of bij uw dealer.
Uitsluitend voor EU-landen:
Overeenkomstig de Europese Richtlijn 2002/96/EG dienen niet functioneren, elektrische
gereedschappen en conform de Europese Richtlijn 2006/66/EG defecte of opgebruikte accu’s
afzonderlijk te worden ingezameld en bij een milieubewust inzamelpunt te worden afgegeven.
Accu’s
Neem de instructies van het gedeelte “Transport”in acht.

19/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
9.Conformiteitsverklaring
EG-VERKLARING VAN OVEREENSTEMMING
EG-verklaring van overeenstemming voor machines
(Richtlijn 2006/42/EC, Bijlage II, onder A)
Fabrikant: Bouwmachinefabriek Lievers B.V.
Adres: Groot Mijdrechtstraat 68, 3641 RW Mijdrecht
Verklaart hiermede dat
De trilspaan Hal200Lii:
1) Voldoet aan de bepalingen van de Machinerichtlijn (Richtlijn 2006/42/EC)
2) Voldoet ook aan de volgende geharmoniseerde norm: NEN EN 12649:2008+A1 2011
De acculader:
1) Voldoet aan de volgende geharmoniseerde normen: EN 60335, 2006/95/EG, 2004/108/EG
De accu wordt getest volgens de volgende geharmoniseerde norm: IEC 62133
Mijdrecht, 21 Januari 2022
Fabrikant: Bouwmachinefabriek Lievers B.V.
Adres: Groot Mijdrechtstraat 68, 3641 RW Mijdrecht
Naam: C.M. de Wit
Functie: directeur

20/79 Gebruikershandleiding / User Manual / Bedienungsanleitung HAL200Li, rev. 1.0: 09-02-20223
1. Preface
This manual has been written to help you operate and maintain the Hal200Li finishing screed safely. This
manual is intended for dealers and operators of the Hal200Li finishing screed and contains useful
instructions for use, maintenance and repair. These instructions need to be respected and followed.
Warranty provisions
All damage to parts of the Hal200Li finishing screed, occurring within 12 months after date of purchase
as a consequence of material, production or construction defects, will be replaced by the manufacturer
as soon as possible.
The warranty is valid for 12 months from the date of purchase except for wear parts like, cables, plug,
switches.
The manufacturer declines all responsibility for unsafe situations, accidents and damage caused by:
▪Ignoring safety and using instructions as described on the machine or the instruction manual.
▪Incompetent or incorrect maintenance (f.i. irregular cleaning of the ventilation slots and cleaning
with a high pressure cleaner or by a water jet under high pressure
▪Storing the machine in a damp place.
▪Assembling or dismantling of the Hal200Li finishing screed by unqualified personnel (employees
who are unfamiliar with the content of this instruction manual).
▪Other use than the prescribed use.
▪Modifications of the machine carried out by other than manufacturer. This also includes
assembling of non-original parts.
▪Improper use. (All use that is not covered by chapter 5 is considered improper use by the
manufacturer.)
(Furthermore, the General Terms and Conditions of Delivery and Payment of the Metaalunie are
applicable)
Warranty certificate
HAL200LI no.: _______________________________
Date of purchase: ___________________________________
Figure 1: example label Hal200Li finishing screed
The label can be found on the backside of the drive unit.
