Lightning Audio Bolt B2.150.2 User manual

B2.250.1
B2.350.1
B2.150.2
B2.200.2
B2.300.2
B2.300.4
B2.400.4
Installation et fonctionnement
Instalación y operación
Einbau und Betrieb
Installazione e funzionamento
Amplifier

Introduction
Table of Contents
2
Introduction . . . . . . . . . . . . . . . . . . . . . . . 2
Safety Instructions . . . . . . . . . . . . . . . . . . 3
Design Features . . . . . . . . . . . . . . . . . . 3-4
Installation. . . . . . . . . . . . . . . . . . . . . . . 4-8
Installation Considerations . . . . . . . . . . 4
Mounting Locations . . . . . . . . . . . . . . . 5
Battery and Charging . . . . . . . . . . . . . . 6
Wiring the System . . . . . . . . . . . . . . . . 6
Remote Juice Control (B2.350.1 Only) . 8
Using Passive Crossovers . . . . . . . . . . 8
NOTE: Review each section for more detailed information.
Operation . . . . . . . . . . . . . . . . . . . . . . . . . 9
Adjusting Gain . . . . . . . . . . . . . . . . . . . 9
Adjusting Crossover (X-Over) . . . . . . . . 9
Troubleshooting . . . . . . . . . . . . . . . . . . . . 9
Accessories . . . . . . . . . . . . . . . . . . . . . . . 9
Specifications. . . . . . . . . . . . . . . . . . . . . 10
Limited Warranty Information . . . . . . . . 11
International Instructions. . . . . . . . . . . . 12
Thank you for purchasing the Lightning Audio Bolt Amplifier.
Our customers have come to expect that Lightning Audio pushes the edge in audio. Now we will
push the edge in the amplifier and woofer business with high value and high performance
models.
For the first time, amplifiers can be personalized by the customer with accessories like the CT-1
Cooling Turbine. These accessory components are designed with performance and
customization in mind.
If, after reading your manual, you still have questions regarding this product, we recommend
that you see your Lightning Audio dealer. If you need further assistance, you can call us direct
at 1-888-881-8186. Be sure to have your serial number, model number and the dated proof of
purchase available when you call.
The serial number can be found on the outside of the box. Please record it in the space provided
below as your permanent record. This will serve as verification of your factory warranty and may
become useful in recovering your amplifier if it is ever stolen.
Serial Number: ________________________________________________________
Model Number: ________________________________________________________
INNOVATE OR DISINTIGRATE

SPEAKER 12V
15A 15A
REM GND
FUSE
++ -
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX40 2500dB 12dB
+- R +-
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
REMOTE
JUICE
MIN MAX40 2500dB 12dB
+- R +-
JUICE
BOOST
INPUT OUTPUT PROTECT
POWER
L
R
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+- R +-
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+- R +-
JUICE
BOOST
INPUT OUTPUT PROTECT
POWER
L
R
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+- R +-
SPEAKER 12V
15A 15A 15A
REM GND
FUSE
++ -
L
30A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
L
25A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
L
20A20A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
B2.250.1
B2.350.1
B2.200.2 B2.300.2
B2.150.2
Safety Instructions
Design Features
3
PRACTICE SAFE SOUND™
Continuous exposure to sound pressure levels over 100dB may cause
permanent hearing loss. High powered auto sound systems may produce sound
pressure levels well over 130dB. Use common sense and practice safe sound.
This symbol with “WARNING”is intended to alert the user to
the presence of important instructions. Failure to heed the
instructions will result in severe injury or death.
This symbol with “CAUTION”is intended to alert the user to
the presence of important instructions. Failure to heed the
instructions can result in injury or unit damage.
CAUTION: To prevent injury and damage to the unit, please read and follow the
instructions in this manual. We want you to have enjoyment from this
system, not a headache.
CAUTION If you feel unsure about installing this system yourself, have it
installed by a qualified Lightning Audio technician.
CAUTION Before installation, disconnect the battery negative (-) terminal to
prevent damage to the unit, fire and/or possible injury.
!
!
!

4
Design Features
Installation
JUICE
BOOST
JUICE
BOOST
INPUTOUTPUT
PROTECT
POWER
LLFLR
RRFRR
GAIN GAIN
MIN MAX MIN MAX
X-OVER
LF.RF LR.RR
X-OVER
40 400 40 400
50Hz
0dB 12dB
50Hz
0dB 12dB
FILTER
FLAT
HIGH LOW
FILTER
FLAT
HIGH LOW
HI INPUT HI INPUT
L
+- R +-
L
+- R +-
30A 30A
FUSE
12V REM GND
+
RR
+- LR +- RF +- LF +-
BRIDGED
+-BRIDGED +-
JUICE
BOOST
JUICE
BOOST
INPUTOUTPUT
PROTECT
POWER
LLFLR
RRFRR
GAIN GAIN
MIN MAX MIN MAX
X-OVER
LF.RF LR.RR
X-OVER
40 400 40 400
50Hz
0dB 12dB
50Hz
0dB 12dB
FILTER
FLAT
HIGH LOW
FILTER
FLAT
HIGH LOW
HI INPUT HI INPUT
L
+- R +-
L
+- R +-
25A 25A
FUSE
12V REM GND
+
RR
+- LR +- RF +- LF +-
BRIDGED
+-BRIDGED +-
B2.300.4 B2.400.4

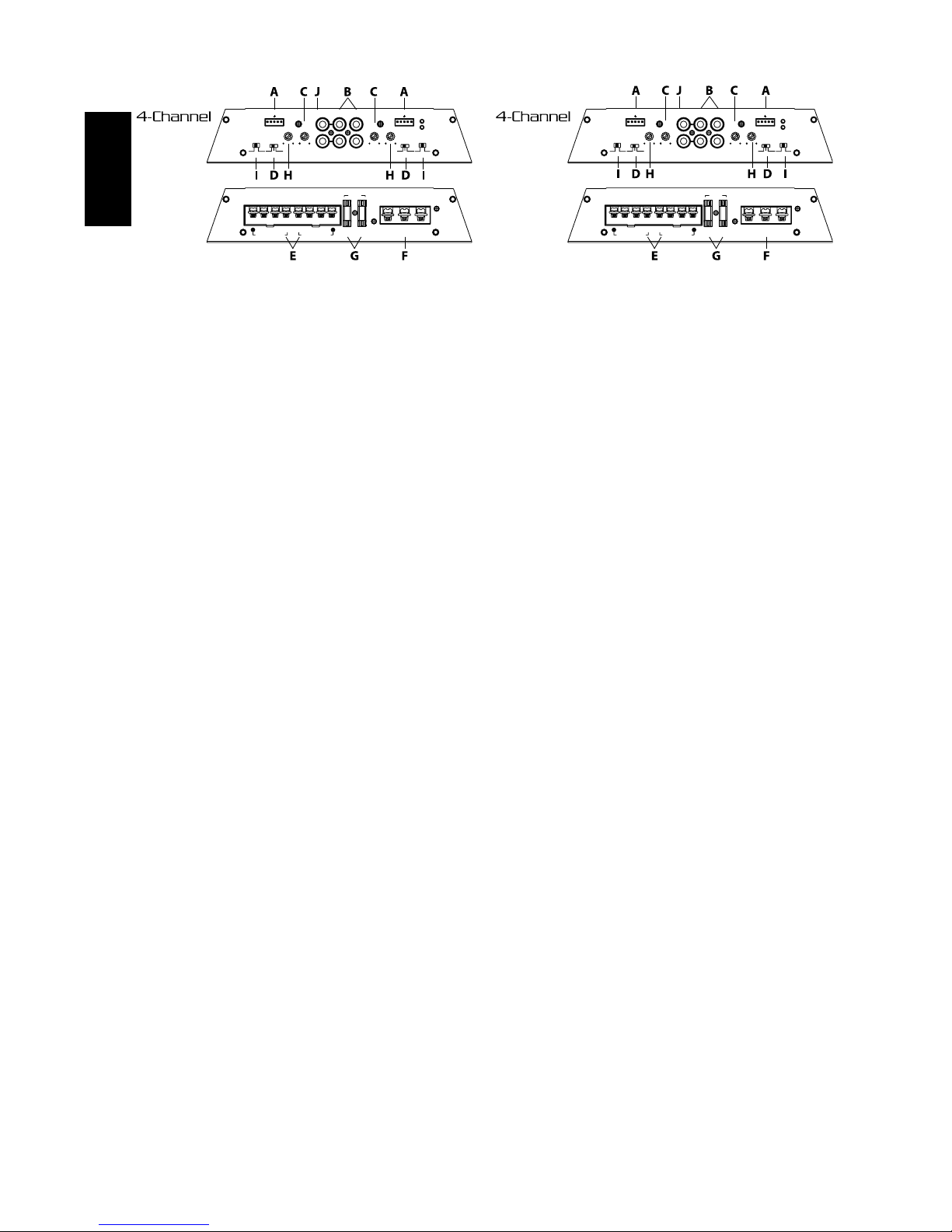

A. High Level (Speaker) Inputs: The high level inputs use a detachable connector terminated
with 20 AWG leads. These inputs should be used if the source unit has only speaker line
(high level) outputs and not RCA outputs.
B. RCA Input Jacks –Line Level from Radio Pre-outs: The industry standard RCA jack
provides an easy connection for signal level input. They are gold-plated to resist the signal
degradation caused by corrosion.
C. Gain Control: The input gain control is preset to match the output of most source units.
They can be adjusted to match output levels from a variety of source units.
D. Crossover Filter Switch: High for High Pass - Mid-Tweeter.
Off for All Pass - Full Range.
Low for Low Pass - Subs.
E. Speaker Connections: Follow correct polarity, and do not Ground any speaker wires. Do not
connect any speaker wires together.
F. Power Connector terminals: Connects Power, Ground, and Remote
G. Power Fuse: If this Fuse should blow, determine the cause or see your authorized dealer.
Never replace the fuse with one of greater value than the original
H. Adjustable Crossover Frequency Control: 40-400Hz (40-130Hz on Mono Amplifier).
I. Juice Boost Switch: Applies 12dB of 50Hz Bass Boost. Adjustable on B2.350.1 Mono
Amplifier.
J. Pass Thru Outputs: The Pass-Thru provides a convenient source for daisy-chaining an
additional amplifier without running and extra set of RCA cables from the front of the vehicle
to the rear amplifier location.
K. Remote Juice: Connection for remote juice control (B2.350.1 Only).
INSTALLATION CONSIDERATIONS
The following is a list of tools needed for installation:
Volt/Ohm Meter
Wire strippers
Wire crimpers
Wire cutters
#2 Phillips screwdriver
Battery post wrench
Hand held drill w/assorted bits
1/8" diameter heatshrink tubing
Assorted connectors
Adequate Length—Red Power Wire
Adequate Length—Remote Turn-on Wire
Adequate Length—Black Grounding Wire

5
Installation
This section focuses on some of the vehicle considerations for installing your new Amplifier.
Pre-planning your system layout and best wiring routes will save installation time. When
deciding on the layout of your new system, be sure that each component will be easily
accessible for making adjustments.
CAUTION: If you feel unsure about installing this system yourself, have it
installed by a qualified technician.
CAUTION: Before installation, disconnect the battery negative (-) terminal to
prevent damage to the unit, fire and/or possible injury.
Before beginning any installation, follow these simple rules:
1. Be sure to carefully read and understand the instructions before attempting to install the unit.
2. For safety, disconnect the negative lead from the battery prior to beginning the installation.
3. For easier assembly, we suggest you run all wires prior to mounting your unit in place.
4. Route all of the RCA cables close together and away from any high current wires.
5. Use high quality connectors for a reliable installation and to minimize signal or power loss.
6. Think before you drill! Be careful not to cut or drill into gas tanks, fuel lines, brake or
hydraulic lines, vacuum lines or electrical wiring when working on any vehicle.
7. Never run wires underneath the vehicle. Running the wires inside the vehicle provides the
best protection.
8. Avoid running wires over or through sharp edges. Use rubber or plastic grommets to protect
any wires routed through metal, especially the firewall.
9. ALWAYS protect the battery and electrical system from damage with proper fusing. Install
the appropriate fuse holder and fuse on the +12V power wire within 18”(45.7 cm) of the
battery terminal.
10. When grounding to the chassis of the vehicle, scrape all paint from the metal to ensure a
good, clean ground connection. Grounding connections should be as short as possible and
always be connected to metal that is welded to the main body, or chassis, of the vehicle.
MOUNTING LOCATIONS
The mounting position of your amplifier will have a great effect on the sound performance
produced.
Engine Compartment
Never mount this unit in the engine compartment. Mounting the unit in the engine compartment
will void your warranty.
Trunk Mounting
Mounting the amplifier vertically will provide the best cooling of the amplifier.
Mounting the amplifier on the floor of the trunk will work but provides less cooling capability than
vertical mounting.
Mounting the amplifier upside down to the rear deck of the trunk will not provide proper cooling
and will severely affect the performance of the amplifier and is strongly not recommended.
Passenger Compartment Mounting
Mounting the amplifier in the passenger compartment will work as long as you provide a
sufficient amount of air for the amplifier to cool itself. If you are going to mount the amplifier
under the seat of the vehicle, you must have at least 1" (2.54cm) of air gap around the amplifier's
heatsink.
Mounting the amplifier with less than 1" (2.54cm) of air gap around the amplifier's heatsink in the
passenger compartment will not provide proper cooling and will severely affect the performance
of the amplifier and is strongly not recommended.
!
!

6
Installation
BATTERY AND CHARGING
Amplifiers will put an increased load on the vehicle's battery and charging system. We
recommend checking your alternator and battery condition to ensure that the electrical system
has enough capacity to handle the increased load of your stereo system. Stock electrical
systems which are in good condition should be able to handle the extra load of any Lightning
Audio amplifier without problems, although battery and alternator life can be reduced slightly. To
maximize the performance of your amplifier, we suggest the use of a heavy duty battery and an
energy storage capacitor.
WIRING THE SYSTEM
CAUTION: If you do not feel comfortable with wiring your new unit, please see
your local Authorized Lightning Audio Dealer for installation.
CAUTION: Before installation, disconnect the battery negative (-) terminal to
prevent damage to the unit, fire and/or possible injury.
CAUTION: Avoid running power wires near the low level input cables, antenna,
power leads, sensitive equipment or harnesses. The power wires
carry substantial current and could induce noise into the audio
system.
1. Plan the wire routing. Keep RCA cables close together but isolated from the amplifier's
power cables and any high power auto accessories, especially electric motors. This is done
to prevent coupling the noise from radiated electrical fields into the audio signal. When
feeding the wires through the firewall or any metal barrier, protect them with plastic or rubber
grommets to prevent short circuits. Leave the wires long at this point to adjust for a precise
fit at a later time.
2. Prepare the RED wire (power cable) for attachment to the amplifier by stripping 1/2" of
insulation from the end of the wire. Insert the bared wire into the B+ terminal and tighten the
set screw to secure the cable in place.
NOTE: The B+ cable MUST be fused 18" or less from the vehicle's battery. Install the fuseholder
under the hood and prepare the cable ends as stated above. Connections should be water
tight.
3. Trim the RED wire (power cable) within 18" of the battery and strip 1/2"of insulation from the
end of the wire.
4. Strip 1/2" from the battery end of the power cable and crimp a large ring terminal to the
cable. Use the ring terminal to connect to the battery positive terminal. DO NOT install the
fuse at this time.
5. Prepare the BLACK wire (Ground cable) for attachment to the amplifier by stripping 1/2" of
insulation from the end of the wire. Insert the bared wire into the GND terminal and tighten
the set screw to secure the cable in place. Prepare the chassis ground by scraping any paint
from the metal surface and thoroughly clean the area of all dirt and grease. Strip the other
end of the wire and attach a ring connector. Fasten the cable to the chassis using a non-
anodized screw and a star washer.
6. Prepare the REM turn-on wire for connection to the amplifier by stripping 1/2" of insulation
from the wire end. Insert the bared wire into the REM terminal and tighten the set screw to
secure the cable into place. Connect the other end of the REM wire to a switched 12 volt
positive source. The switched voltage is usually taken from the source unit's accessory lead.
If the source unit does not have this output available, the recommended solution is to wire a
mechanical switch in line with a 12 volt source to activate the amplifier.
7. Securely mount the amplifier to the vehicle or amp rack. Be careful not to mount the
amplifier on cardboard or plastic panels. Doing so may enable the screws to pull out from
the panel due to road vibration or sudden vehicle stops.
8. Connect the source signal to the amplifier by plugging the RCA cables/high level inputs into
the input jacks at the amplifier.
!
!
!

7
Installation
9. Connect the speakers. Strip the speaker wires 1/2" and insert into the speaker terminal
and tighten the set screw to secure into place. Be sure to maintain proper speaker polarity.
DO NOT chassis ground any of the speaker leads as unstable operation may result.
10. Perform a final check of the completed system wiring to ensure that all connections are
accurate. Check all power and ground connections for frayed wires and loose connections
which could cause problems.
NOTE: Follow the diagrams for proper signal polarity.
CAUTION: These amplifiers are not recommended for impedance loads below
2Ωstereo and/or 4Ωbridged (mono).
!
SPEAKER 12V
15A 15A
REM GND
FUSE
++ -
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX40 2500dB 12dB
+- R +-
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+- R +-
L
25A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
L
25A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
Power
Co ectio
CAUTION: Use only one input
configuration. Using both
the RCA and High Level
inputs will cause
undesirable operation.
!
*NOTE: When using High Level Inputs, if audible engine noise is present, connect the Black
wire to chassis ground. If noise is still present, contact your local authorized dealer or
Lightning Audio customer service.

USING PASSIVE CROSSOVERS
A passive crossover is a circuit that
uses capacitors and/or coils and is
placed on speaker leads between the
amplifier and speaker. The crossover
delegates a specific range of
frequencies to the speaker for
optimum driver performance. A
crossover network can perform one of
three functions: High-Pass
(capacitors), Low-Pass (inductors or
coils) and Bandpass (combination of
capacitor and coil).
The most commonly used passive
crossover networks are 6dB/octave
systems. These are easy to construct
and require one component per filter.
Placing this filter in series with the
circuit will reduce power to the
speaker by 6dB/octave above or
below the crossover point depending
on whether it is a high-pass or low-
pass filter. More complex systems
such as 12dB/octave or 18dB/octave
can cause impedance problems if not
professionally designed.
Passive crossovers are directly
dependent upon the speaker's
impedance and component value for
accuracy. When passive crossover
components are used in multiple
speaker systems, the crossover's
effect on the overall impedance should
be taken into consideration along with
the speaker's impedance when
determining amplifier loads.
CAUTION: The Lightning Audio amplifiers are not recommended for impedance
loads below 2Ωstereo and 4Ωbridged (mono) loads.
8
Installation
80 4.1mH 1000µF 8.2mH 500µF 16mH 250µF
100 3.1mH 800µF 6.2mH 400µF 12mH 200µF
130 2.4mH 600µF 4.7mH 300µF 10mH 150µF
200 1.6mH 400µF 3.3mH 200µF 6.8mH 100µF
260 1.2mH 300µF 2.4mH 150µF 4.7mH 75µF
400 .8mH 200µF 1.6mH 100µF 3.3mH 50µF
600 .5mH 136µF 1.0mH 68µF 2.0mH 33µF
800 .41mH 100µF .82mH 50µF 1.6mH 26µF
1000 .31mH 78µF .62mH 39µF 1.2mH 20µF
1200 .25mH 66µF .51mH 33µF 1.0mH 16µF
1800 .16mH 44µF .33mH 22µF .68mH 10µF
4000 .08mH 20µF .16mH 10µF .33mH 5µF
6000 51mH 14µF .10mH 6.8µF .20mH 3.3µF
9000 34mH 9.5µF 68mH 4.7µF .15mH 2.2µF
12000 25mH 6.6µF 51mH 3.3µF 100mH 1.6µF
Freq.
Hertz
Speaker Impedance
2 OHMS 8 OHMS 4 OHMS
L L L C C C
6dB/Octave Low-Pass 6dB/Octave High-Pass
LC
L = Low-Pass (Inductor)
C = High-Pass (Capacitor)
For more information, see your Authorized Lightning
Audio Dealer.
!
REMOTE JUICE CONTROL (B2.350.1 Only)
Mounting and installation
1. Find a location, either under the dash or near
the center console, that gives easy access to
the remote.
2. Using the screws supplied, install the remote.
3. Route the cable for the remote and connect to
both the remote and amplifier.

9
Troubles ooting
Accessories
Operation
ADJUSTING GAIN
To adjust the gain setting, turn the amplifier gains all the way down. Turn the source unit volume
up until distortion is audible and then turn it down a bit until the distortion is inaudible. Next, turn
the amplifier gain setting until once again distortion is audible and then back it down until the
distortion is inaudible.
NOTE: For a more in depth setting procedure, contact Lightning Audio Technical Support.
ADJUSTING CROSSOVER (X-OVER)
Turn the crossover adjustment knob all the way down. With the system playing at normal
listening level, turn the crossover adjustment knob up slowly until the desired crossover point is
achieved.
Symptom Diagnosis Remedy
Amplifier does not
turn on.
Amplifier Noise
(Turn-On Pop)
Engine Noise
B+ or REM not between 10.5 and
15.5 volts or no voltage present
Amplifier is not properly grounded.
Voltage spike from source unit is
entering amplifier’s input
Noise is radiating into signal cables
Check the alternator, battery, fuse,
and wiring and repair as necessary
Check wiring and repair as necessary
Connect turn-on module to REM
terminal if pops are eliminated with
no input signal to amplifier
Re-route signal cables away from
sources of high current
BOLT COOLING TURBINE
The Cooling Turbine delivers large volumes of air over the
critical components of your Bolt amplifier. See your local
dealer.
Installation
1. Remove the four Allen-head screws that attach the
Torture Tested logo.
2. Connect the small plug from the Cooling Turbine to
the pins marked "FAN" on the PC board inside the
amplifier.
3. Using the screws from step 1, secure the Cooling
Turbine to the amplifier.

10
Specifications
Specifications subject to change
without notice
•Maximum Power: 900 watts
•Power Rating: 50w x 4 @ 4ohms
75w x 4 @ 2ohms
150w x 2 @ 4ohms
•Input Sensitivity: 150mV - 4V
•High Level Input: 1.5V - 14V
•Signal to Noise Ratio: > 90dBA
•Channel Separation: 50dB
•Crossover: High/Low/All Pass switch
•Crossover Type: Variable 40~400Hz
•Amplifier Fuse Value: 25Amp (2)
•Chassis Size: 2”H x 11.1”W x 11.8”D
•Maximum Power: 600 watts
•Power Rating: 75w x 2 @ 4ohms
100w x 2 @ 2ohms
200w x 1 @ 4ohms
•Input Sensitivity: 150mV - 4V
•High Level Input: 1.5V - 14V
•Signal to Noise Ratio: > 90dBA
•Channel Separation: 50dB
•Crossover: High/Low/All Pass switch
•Crossover Type: Variable 40~400Hz
•Amplifier Fuse Value: 30Amp (1)
•Chassis Size: 2”H x 11.1”W x 7.5”D
•Maximum Power: 900 watts
•Power Rating: 100w x 2 @ 4ohms
150w x 2 @ 2ohms
300w x 1 @ 4ohms
•Input Sensitivity: 150mV - 4V
•High Level Input: 1.5V - 14V
•Signal to Noise Ratio: > 90dBA
•Channel Separation: 50dB
•Crossover: High/Low/All Pass switch
•Crossover Type: Variable 40~400Hz
•Amplifier Fuse Value: 20Amp (2)
•Chassis Size: 2”H x 11.1”W x 9.8”D
•Maximum Power: 450 watts
•Power Rating: 50w x 2 @ 4ohms
75w x 2 @ 2ohms
150w x 1 @ 4ohms
•Input Sensitivity: 150mV - 4V
•High Level Input: 1.5V - 14V
•Signal to Noise Ratio: > 90dBA
•Channel Separation: 50dB
•Crossover: High/Low/All Pass switch
•Crossover Type: Variable 40~400Hz
•Amplifier Fuse Value: 25Amp (1)
•Chassis Size: 2”H x 11.1”W x 6.9”D
•Maximum Power: 1200 watts
•Power Rating: 75w x 4 @ 4ohms
100w x 4 @ 2ohms
200w x 2 @ 4ohms
•Input Sensitivity: 150mV - 4V
•High Level Input: 1.5V - 14V
•Signal to Noise Ratio: > 90dBA
•Channel Separation: 50dB
•Crossover: High/Low/All Pass switch
•Crossover Type: Variable 40~400Hz
•Amplifier Fuse Value: 25Amp (2)
•Chassis Size: 2”H x 11.1”W x 13”D
•Maximum Power: 750 watts
•Power Rating:
250w x 1 @ 2ohms
150w x 1 @ 4ohms
•Input Sensitivity: 150mV - 4V
•High Level Input: 1.5V - 14V
•Signal to Noise Ratio: > 90dBA
•Channel Separation: 50dB
•Crossover Type: Variable 40~130Hz
•Amplifier Fuse Value: 15Amp (2)
•Chassis Size: 2”H x 11.1”W x 9.8”D
B2.300.4
B2.200.2
B2.150.2
B2.400.4
B2.300.2
B2.250.1
•Maximum Power: 1050 watts
•Power Rating:
350w x 1 @ 2ohms
250w x 1 @ 4ohms
•Input Sensitivity: 150mV - 4V
•High Level Input: 1.5V - 14V
•Signal to Noise Ratio: > 90dBA
•Channel Separation: 50dB
•Crossover Type: Variable 40~130Hz
•Amplifier Fuse Value: 15Amp (3)
•Chassis Size: 2”H x 11.1”W x 13”D
B2.350.1

11
Ship to: Electronics
Lightning Audio
Warranty Repair Department
2055 E. 5th Street
Tempe, AZ 85281
RA#: _________________________
Ship to: Speakers
Lightning Audio
Speaker Returns
2356 Turner Ave. NW
Grand Rapids, MI 49544
RA#: ____________________
Lightning Audio offers a limited warranty on products on the following terms:
•Length of Warranty
Speakers
One year parts and labor warranty. Requires proof of purchase.
Amplifiers
Bolt: One year parts and labor warranty. Requires proof of purchase.
Strike and Storm: One year parts and labor warranty. Requires proof of purchase.
Or, Two years parts and labor warranty if installed by a Authorized Dealer. Requires proof of purchase.
CT-1 and PC2
One year parts and labor warranty. Requires proof of purchase.
•What is Covered
This warranty applies only to Lightning Audio products sold to consumers by Authorized Lightning Audio
Dealers in the United States of America or its possessions. Product purchased by consumers from an
Authorized Lightning Audio Dealer in another country are covered only by that country’s Distributor and
not by Lightning Audio.
•Who is Covered
This warranty covers only the original purchaser of Lightning Audio product purchased from an Autho-
rized Lightning Audio Dealer in the United States. In order to receive service, the purchaser must provide
Lightning Audio with a copy of the receipt stating the customer name, dealer name, product purchased
and date of purchase.
•Products found to be defective during the warranty period will be repaired or replaced (with a product
deemed to be equivalent) at Lightning Audio’s discretion.
•What is Not Covered
1. Damage caused by accident, abuse, improper operations, water, theft
2. Any cost or expense related to the removal or reinstallation of product
3. Service performed by anyone other than Lightning Audio or an Authorized Lightning Audio Service Center
4. Any product which has had the serial number defaced, altered, or removed
5. Subsequent damage to other components
6. Any product purchased outside the U.S.
7. Any product not purchased from an Authorized Lightning Audio Dealer
•Limit on Implied Warranties
Any implied warranties including warranties of fitness for use and merchantability are limited in duration to
the period of the express warranty set forth above. Some states do not allow limitations on the length of
an implied warranty, so this limitation may not apply. No person is authorized to assume for Lightning
Audio any other liability in connection with the sale of the product.
•How to Obtain Service
Please call 1-888-881-8186 for Lightning Audio Customer Service. You must obtain an RA# (Return
Authorization number) to return any product to Lightning Audio. You are responsible for shipment of
product to Lightning Audio. Always include Proof of Purchase.
Mark RA# on outside of shipping carton.
•EU Warranty
This product meets the current EU warranty requirements, see your Authorized dealer for details.
Limited Warranty Information

12
Français
Introduction
Table des matiéres
Introduction . . . . . . . . . . . . . . . . . . . . . . 12
Consignes de sécurité. . . . . . . . . . . . . . 13
Particularités techniques . . . . . . . . . 13-14
Installation. . . . . . . . . . . . . . . . . . . . . 14-18
Considérations concernant l’installation14
Emplacements de montage . . . . . . . . 15
Batterie et chargement . . . . . . . . . . . . 16
Câblage du système. . . . . . . . . . . . . . 16
Contrôle de puissance àdistance
(modèle B2.350.1 seulement) . . . . . . . 18
REMARQUE : consultez chaque section pour de plus amples informations
Fonctionnement . . . . . . . . . . . . . . . . . . . 18
Réglage du gain . . . . . . . . . . . . . . . . . 18
Réglage du filtre passif (Filtre). . . . . . . 18
Dépannage . . . . . . . . . . . . . . . . . . . . . . . 19
Accessoires . . . . . . . . . . . . . . . . . . . . . . 19
Caractéristiques . . . . . . . . . . . . . . . . . . . 20
Garantie limitée . . . . . . . . . . . . . . . . . . . 21
Nous vous remercions d'avoir achetécet ampli Lightning Audio Bolt.
Notre clientèle s’attend àce que Lightning Audio pousse toujours plus loin les limites du son.
C’est ce àquoi nous nous consacrons àprésent dans les domaines des amplis et des haut-
parleurs graves grâce àdes modèles hautement performants de valeur supérieure.
Pour la première fois, nos clients peuvent personnaliser leur ampli àl’aide d’accessoires comme
la Turbine de refroidissement (Cooling Turbine) CT-1. Performance et personnalisation
constituent le fondement de ces composants.
Si vous avez encore des questions àpropos de ce produit, même après avoir lu ce manuel,
contactez votre concessionnaire Lightning Audio agréé. Si vous avez besoin d'aide, appelez-
nous au 1-888-881-8186. Veuillez avoir les numéros de modèle et de série, ainsi que la date
d'achat de l'appareil àportée de main lorsque vous appelez.
Le numéro de série est indiquésur l’extérieur de l’emballage. Veuillez l’inscrire ci-dessous dans
l'espace réservéàcet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil
en cas de vol.
Numéro de série : _____________________________________
Numéro de modèle : ___________________________________
L’i ovatio ou la mort !

SPEAKER 12V
15A 15A
REM GND
FUSE
++ -
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX40 2500dB 12dB
+- R +-
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
REMOTE
JUICE
MIN MAX40 2500dB 12dB
+- R +-
JUICE
BOOST
INPUT OUTPUT PROTECT
POWER
L
R
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+- R +-
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+- R +-
JUICE
BOOST
INPUT OUTPUT PROTECT
POWER
L
R
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+- R +-
SPEAKER 12V
15A 15A 15A
REM GND
FUSE
++ -
L
30A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
L
25A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
L
20A20A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
B2.250.1
B2.350.1
B2.200.2 B2.300.2
B2.150.2
13
Consignes de sécurité
Particularités Tec niques
PRATIQUEZ UNE ÉCOUTE SANS RISQUESMD
Une exposition continue àdes niveaux de pression acoustique supérieurs à100 dB peut
causer une perte d'acuitéauditive permanente. Les systèmes audio de forte puissance
pour auto peuvent produire des niveaux de pression acoustique bien au-delàde 130 dB.
Faites preuve de bon sens et pratiquez une écoute sans risque
Le symbole accompagnant le mot «AVERTISSEMENT »signale à
l'utilisateur la présence d’instructions importantes. Le non-respect de
ces instructions causera des blessures graves ou la mort.
Le symbole accompagnant l’expression «MISE EN GARDE »signale
àl'utilisateur la présence d’instructions importantes. Le non-respect
de ces instructions peut causer des blessures ou endommager
l’appareil.
MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil,
veuillez lire et suivre les instructions du manuel. Notre but est
que ce système vous donne du plaisir et non des maux de
tête.
MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-
même, confiez la tâche àun technicien qualifié.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative
(-) de la batterie pour éviter tout risque de blessures,
d’incendie ou de dommages àl'appareil.
!
!
!

14
Français
Particularités Tec niques
Installation
JUICE
BOOST
JUICE
BOOST
INPUTOUTPUT
PROTECT
POWER
LLFLR
RRFRR
GAIN GAIN
MIN MAX MIN MAX
X-OVER
LF.RF LR.RR
X-OVER
40 400 40 400
50Hz
0dB 12dB
50Hz
0dB 12dB
FILTER
FLAT
HIGH LOW
FILTER
FLAT
HIGH LOW
HI INPUT HI INPUT
L
+- R +-
L
+- R +-
30A 30A
FUSE
12V REM GND
+
RR
+- LR +- RF +- LF +-
BRIDGED
+-BRIDGED +-
JUICE
BOOST
JUICE
BOOST
INPUTOUTPUT
PROTECT
POWER
LLFLR
RRFRR
GAIN GAIN
MIN MAX MIN MAX
X-OVER
LF.RF LR.RR
X-OVER
40 400 40 400
50Hz
0dB 12dB
50Hz
0dB 12dB
FILTER
FLAT
HIGH LOW
FILTER
FLAT
HIGH LOW
HI INPUT HI INPUT
L
+- R +-
L
+- R +-
25A 25A
FUSE
12V REM GND
+
RR
+- LR +- RF +- LF +-
BRIDGED
+-BRIDGED +-
B2.300.4 B2.400.4
A. Entrée de signaux (de haut-parleur) élevés : les entrées de signaux élevés utilisent un connecteur
détachable terminépar des fils de calibre 20 AWG. Utilisez ces entrées si la source audio est dotée
de sorties (de grande puissance) pour haut-parleur seulement et non pas de sorties RCA.
B. Prises d’entrée RCA –Entrées de ligne de pré-sorties radio : les prises RCA de norme industrielle
permettent une connexion facile pour les entrées de signaux. Elles sont plaquées or pour résister àla
détérioration de signal due àl’effet de la corrosion.
C. Commande de gain : la commande de gain d'entrée est préréglée de manière àcorrespondre àla
sortie de la plupart des unités source. Elle peut être réglée en fonction d’une variétéd’unités source.
D. Commutateur de filtre passif : haut pour passe-haut –pour haut-parleur d’aigus, fréquence médiane.
éteint pour passe-tout –pleine gamme.
bas pour passe-bas - subwoofer.
E. Connexions de haut-parleurs : respectez les polarités et ne mettez àla masse aucun fil de
haut-parleur. Évitez de connecter les fils de haut-parleur ensemble.
F. Prises de connecteurs d’alimentation : connexion d’alimentation, de mise àla masse et de
commande àdistance
G. Fusible de ligne : si le fusible est grillé, essayez d’en déterminer la cause ou bien consultez votre
distributeur agréé. Ne remplacez jamais un fusible par un autre de valeur supérieure.
H. Contrôle de fréquence de coupure réglable : 40-400Hz (40-130Hz sur ampli mono).
I. Commutateur Juice Boost : pousse de 12 dB les basses à50Hz. Réglable sur un ampli mono
B2.350.1.
J. Sorties d’extension ampli : l’extension ampli permet de connecter en guirlande un ampli
supplémentaire en évitant d’acheminer des câbles RCA additionnels de l’avant du véhicule vers
l’emplacement arrière oùse trouve le second ampli.
K. Puissance àdistance : connexion pour le contrôle de puissance àdistance (modèle B2.350.1
seulement).
CONSIDÉRATIONS CONCERNANT L’INSTALLATION
Voici la liste d’outils requis pour l’installation :
Voltmètre-ohmmètre
Pince àdénuder
Pince àsertir
Coupe-fils
Tournevis àembout cruciforme no 2
Cléde borne de batterie
Perceuse àmain avec mèches assorties
Tube thermorétrécissable de 1/8" de
diamètre
Connecteurs assortis
Longueur adéquate —Fil d’alimentation
rouge
Longueur adéquate —Fil d’allumage à
distance
Longueur adéquate —Fil de masse noir

15
Installation
Cette section traite de points concernant le véhicule dont il faut tenir compte pour l’installation
de votre nouvel ampli. Vous sauverez du temps en planifiant àl’avance la disposition du système
et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement
accessible pour les réglages.
MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-
même, confiez la tâche àun technicien qualifié.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative
(-) de la batterie pour éviter tout risque de blessures,
d’incendie ou de dommages àl'appareil.
Avant de commencer l’installation, suivez ces règles toutes simples :
1. Prenez soin de bien lire et comprendre les instructions avant d’installer l’appareil.
2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer
l’installation.
3. Pour faciliter le montage, nous vous suggérons de dérouler tous les fils avant d’installer l’appareil.
4. Acheminez tous les câbles RCA de façon groupée, àl’écart des fils àcourant élevé.
5. Utilisez des connecteurs de haute qualitépour assurer une installation fiable et minimiser la perte
de signal ou de puissance.
6. Réfléchissez avant de percer quoique ce soit ! Faites attention de ne pas couper ou percer le
réservoir d’essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le
câblage électrique lorsque vous travaillez sur un véhicule.
7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer àl’intérieur du véhicule
pour assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou àtravers des bords tranchants. Tout fil acheminéà
travers du métal, un pare-feu en particulier, doit être protégéavec des bagues en caoutchouc ou
plastique.
9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels àl’aide de
fusibles. Installez un porte-fusible et un fusible appropriés sur le câble d’alimentation de +12 V à
moins de 45,7 cm (18”) de la borne de batterie.
10. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique afin
d’assurer une bonne mise àla masse. Les connexions de masse doivent être aussi courtes que
possible et toujours connectées àdu métal soudéàla carrosserie ou au châssis du véhicule.
EMPLACEMENTS DE MONTAGE
L’emplacement de l’ampli influe grandement sur la qualitédu son obtenu.
Compartiment moteur
Ne jamais monter cet appareil dans le compartiment moteur. Cela entraînerait l’annulation de la
garantie.
Montage dans le coffre
Un montage vertical de l’ampli assure un refroidissement optimal.
Le montage de l’ampli sur le plancher du coffre est acceptable mais offre un refroidissement moindre
que le montage vertical.
Le montage de l’ampli àl’envers, sur la tablette arrière, n’assure pas un refroidissement satisfaisant,
nuit àla performance de l’ampli et est, pas conséquent, fortement déconseillé.
Montage dans l’habitacle
Le montage de l’ampli dans l’habitacle passager est acceptable àcondition qu’il reçoive suffisamment
d’air pour se refroidir. Si vous comptez installer l’ampli sous le siège du véhicule, prévoyez un
écartement d’au moins 2,54 cm (1 po) autour du dissipateur thermique de l’ampli.
Un écartement inférieur àcela n’assure pas un refroidissement satisfaisant, nuit àla performance de
l’ampli et est, pas conséquent, fortement déconseillé.
!
!

16
Français
Installation
BATTERIE ET CHARGE
Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule.
Nous vous conseillons de vérifier l’état de l’alternateur et de la batterie pour vous assurer que le
système électrique puisse supporter la charge accrue de votre système stéréo. Les systèmes
électriques ordinaires en bon état sont normalement capables de fournir sans problème la charge
supplémentaire requise par les amplis Lightning Audio. Toutefois, la durée de vie de la batterie et de
l’alternateur peut s’en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous
vous suggérons d’utiliser une batterie àusage intensif et un condensateur de stockage d’énergie.
CBLAGE DU SYSTÈME
MISE EN GARDE : si vous ne vous sentez pas àl’aise pour effectuer vous-
même le câblage de votre nouvel appareil, veuillez confier
l’installation àvotre concessionnaire Lightning Audio agréé.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative
(-) de la batterie pour éviter tout risque de blessures,
d’incendie ou de dommages àl'appareil.
MISE EN GARDE : évitez de faire passer les fils d’alimentation près des câbles
d’entrée de signaux faibles, de l’antenne, des câbles
d'alimentation, des équipements ou faisceaux sensibles. Les
fils d’alimentation transportent un courant élevéet peuvent
produire du bruit dans le système audio.
1. Planifiez l’acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles
d’alimentation de l’ampli et des autres accessoires automobiles de forte puissance, particulièrement les
moteurs électriques, pour éviter que le signal audio ne subisse d'interférence de bruit provenant de
champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière
métallique, protégez-les àl’aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits.
Conservez toute la longueur des fils pour l’instant. Vous l’ajusterez plus tard.
2. Préparez le fil ROUGE (câble d’alimentation) qui devra être reliéàl’ampli en dénudant 1/2 po de son
extrémité. Insérez la partie dénudée dans la borne B+, puis fixez le fil en vissant la vis sans tête.
REMARQUE : Le câble B+ DOIT comporter un fusible à18 pouces ou moins de la batterie du véhicule.
Installez le porte-fusible sous le capot et préparez les extrémités de câble tel qu’indiquéci-
dessus. Les connexions doivent être étanches.
3. Coupez le fil ROUGE (câble d’alimentation) àmoins de 18 pouces de la batterie et dénudez 1/2 po de
son extrémité.
4. Dénudez 1/2 po de l’extrémitéde batterie du câble d’alimentation et sertissez une grosse cosse àanneau
sur le câble. Connectez la cosse àla borne positive de la batterie. N’installez pas le fusible pour l'instant.
5. Préparez le fil NOIR (câble de mise àla masse) qui devra être reliéàl’ampli en dénudant 1/2 po de son
extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête.
Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique et en nettoyant
soigneusement pour éliminer tout dépôt de saletéet de graisse. Dénudez l’autre extrémitédu fil et fixez
un connecteur en anneau. Fixez le câble au châssis àl’aide d’une vis non anodisée et une rondelle en
étoile.
6. Préparez le fil d’activation REM qui devra être reliéàl’ampli en dénudant 1/2 po de son extrémité. Insérez
la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l’autre
extrémitédu fil REM àune source positive commutée de 12 volts. La tension commutée provient
généralement de l’antenne ou du câble d’accessoires de la source audio. Si la source audio ne comporte
pas de telles sorties, nous recommandons de raccorder un interrupteur mécanique en ligne avec une
source de 12 volts pour activer l’ampli.
7. Montez solidement l’ampli sur le véhicule ou le rack d’ampli. Prenez soin de ne pas le fixer sur des
panneaux en carton ou en plastique. Les vis pourraient en effet se décoller des panneaux sous l’effet des
vibrations de la route ou des arrêts soudains du véhicule.
8. Connectez le signal àl’ampli en branchant les câbles RCA/entrées de signaux élevés dans les prises
d’entrée de l’ampli.
!
!
!

17
Installation
9. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2" et insérez la partie dénudée dans
la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout. Veillez àrespecter la polaritédes
haut-parleurs. NE mettez
10. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien
mises. Vérifiez toutes les connexions d’alimentation et de mise àla masse en vue de fils effilochés
et de connexions desserrées pouvant causer des problèmes.
REMARQUE : vérifiez les polarités de signal àl’aide des schémas.
MISE EN GARDE : ces amplificateurs ne sont pas recommandés pour des charges
d’impédance inférieures à2Ωstéréo ou 4Ωpontées (mono).
!
SPEAKER 12V
15A 15A
REM GND
FUSE
++ -
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX40 2500dB 12dB
+- R +-
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+- R +-
L
25A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
L
25A
FUSE
12V REM GND
+
SPEAKERS
+- R +-
BRIDGED
+-
MISE EN GARDE : utilisez un type de
configuration
d'entrée seulement.
L'utilisation àla fois
d'entrées RCA et
haut niveau produira
un effet indésirable.
!
*REMARQUE : si vous utilisez des entrées haut niveau et que vous entendez un bruit de moteur,
connectez le fil noir àla masse du châssis. Si le bruit persiste, contactez votre
distributeur agréé ou le service àla clientèle Lightning Audio.

18
Français
UTILISATION DE FILTRES
PASSIFS
Un filtre passif est un circuit utilisant des
condensateurs ou bobines qui est placésur
les fils du haut-parleur, entre l’ampli et le
haut-parleur. Le filtre délègue une gamme
de fréquences spécifique au haut-parleur
afin d’assurer une performance optimale de
l’ampli. Un filtre passif peut accomplir une
des trois fonctions suivantes : passe-haut
(condensateurs), passe-bas (inducteurs ou
bobines) et passe-bande (combinaison de
condensateur et de bobine).
Les filtres passifs les plus fréquemment
utilisés sont les filtres de 6dB/octave. Ils
sont faciles àfabriquer et nécessitent un
composant par filtre. Placéen série avec le
circuit, ce type de filtre réduit la puissance
du haut-parleur de 6dB/octave au-dessus et
au-dessous du point de fréquence, selon
qu’il s’agit d’un filtre passe-haut ou passe-
bas. Des systèmes plus complexes
(12dB/octave ou 18dB/octave) peuvent
causer des problèmes d’impédance s’ils ne
sont pas conçus par des professionnels.
La précision des filtres passifs dépend
directement de l’impédance du haut-parleur
et de la valeur du composant. Si des
composants de filtre passif sont utilisés
dans des systèmes àplusieurs haut-
parleurs, il faut tenir compte de l’effet du
filtre passif sur l’impédance globale ainsi
que de l’impédance du haut-parleur pour
déterminer les charges de l’ampli.
MISE EN GARDE : les amplificateurs Lightning Audio ne sont pas recommandés
pour des charges d’impédance inférieures à2Ωstéréo ou 4Ω
pontées (mono).
Installation
80 4.1mH 1000µF 8.2mH 500µF 16mH 250µF
100 3.1mH 800µF 6.2mH 400µF 12mH 200µF
130 2.4mH 600µF 4.7mH 300µF 10mH 150µF
200 1.6mH 400µF 3.3mH 200µF 6.8mH 100µF
260 1.2mH 300µF 2.4mH 150µF 4.7mH 75µF
400 .8mH 200µF 1.6mH 100µF 3.3mH 50µF
600 .5mH 136µF 1.0mH 68µF 2.0mH 33µF
800 .41mH 100µF .82mH 50µF 1.6mH 26µF
1000 .31mH 78µF .62mH 39µF 1.2mH 20µF
1200 .25mH 66µF .51mH 33µF 1.0mH 16µF
1800 .16mH 44µF .33mH 22µF .68mH 10µF
4000 .08mH 20µF .16mH 10µF .33mH 5µF
6000 51mH 14µF .10mH 6.8µF .20mH 3.3µF
9000 34mH 9.5µF 68mH 4.7µF .15mH 2.2µF
12000 25mH 6.6µF 51mH 3.3µF 100mH 1.6µF
Freq.
Hertz
Impédance de haut-parleur
2 OHMS 8 OHMS 4 OHMS
L L L C C C
Passe-bas 6dB/octave Passe-haut 6dB/octave
LC
L = passe-bas (inducteur)
C = passe-haut (condensateur)
Pour de plus amples informations, communiquez
avec votre distributeur agréé Lightning Audio.
!
CONTRÔLE DE PUISSANCE ÀDISTANCE
(modèle B2.350.1 seulement)
Montage et installation
1. Trouvez un bon emplacement, sous le tableau
de bord ou près de la console centrale, offrant
un accès facile àl’appareil de télécommande.
2. Installez la commande àdistance àl’aide des
vis fournies.
3. Acheminez le câble de la télécommande et
branchez-le àla télécommande et àl’ampli.

19
Dépannage
Accessories
Fonctionnement
RÉGLAGE DU GAIN
Pour régler le gain, tournez le bouton de gain de l’ampli vers son niveau le plus bas. Augmentez
le volume de la source audio jusqu’à produire une distorsion audible, puis baissez-le jusqu’à ce
que la distorsion devienne inaudible. Augmentez ensuite le gain de l’ampli jusqu’à produire de
nouveau une distorsion audible, puis baissez-le jusqu’à ce que la distorsion devienne inaudible.
REMARQUE : pour un réglage plus approfondi, communiquez avec le support technique de Lightning Audio.
RÉGLAGE DU FILTRE PASSIF (RGL. FILTRE)
Baissez complètement le niveau du filtre. Le système audio étant en fonctionnement àniveau
d’écoute normal, augmentez le niveau du filtre graduellement jusqu’à atteindre le point de
fréquence voulu.
Symptôme Diagnostic Solution
L’ampli ne s’allume
pas.
Bruit d’ampli
(Bruit d’allumage)
Bruit de moteur
Tension de B+ ou de télécom. non située
entre 10,5 et 15,5 V ou bien absente.
L’ampli pas mis àla masse correctement.
Pointe de tension provenant de l’unité
source pénétrant l’entrée de l’ampli
Les câbles de signal subissent une
interférence de bruit
Vérifiez l’alternateur, la batterie, le fusible et
le câblage. Réparez au besoin.
Vérifiez les fils. Réparez au besoin.
Connectez le module d’allumage àla borne
REM si les bruits sont éliminés sans signal
d’entrée àl’ampli Réacheminez les câbles de
signal àl’écart des sources de courant élevé
Ricablate i cavi del segnale lontano dalle
fonti di alta tensione
TURBINE DE REFROIDISSEMENT BOLT
La turbine de refroidissement souffle de grands volumes
d’air sur les composants critiques de l’ampli Bolt. Voir
votre distributeur agréé.
Installation
1. Retirez les quatre vis àtête hex qui retiennent le logo
Torture Tested.
2. Connectez la petite fiche de la turbine de
refroidissement aux broches marquées " FAN " sur la
carte de circuits imprimés, àl’intérieur de l’ampli.
3. Fixez la turbine àl’ampli àl’aide des vis de l’étape 1.

20
Français
Caractéristiques
Les spécifications sont sujettes
àchangements sans préavis
•Puissance Maximum: 750 watts
•Puissance nominale :
250 w x 1 @ 2 ohms
150 w x 1 @ 4 ohms
•Sensibilitéàl’entrée : 150 mV - 4 V
•Entrée de signaux élevés : 1,5 V - 14 V
•Rapport signal/bruit : > 90 dBA
•Séparation des voies : 50 dB
•Filtre passif : commutateur passe-haut/bas/tout
•Type de filtre passif : variable 40~130 Hz
•Valeur du fusible de l’ampli : 15 Ampères (2)
•Dimensions du châssis : 5 cm/2 po (H) x 28
cm/11,1 po (l) x 25 cm/9,8 po (P)
B2.300.4
B2.200.2
B2.150.2
B2.400.4
B2.350.1B2.250.1
•Puissance Maximum: 900 watts
•Puissance nominale : 50 w x 4 @ 4 ohms
75 w x 4 @ 2 ohms
150 w x 2 @ 4 ohms
•Sensibilitéàl’entrée : 150 mV - 4 V
•Entrée de signaux élevés : 1,5 V - 14 V
•Rapport signal/bruit : > 90 dBA
•Séparation des voies : 50 dB
•Filtre passif : commutateur passe-
haut/bas/tout
•Type de filtre passif : variable 40~400 Hz
•Valeur du fusible de l’ampli : 25 Ampères (2)
•Dimensions du châssis : 5 cm/2 po (H) x 28
cm/11,1 po (l) x 30 cm/11,8 po (P)
•Puissance Maximum: 600 watts
•Puissance nominale : 75 w x 2 @ 4 ohms
100 w x 2 @ 2 ohms
200 w x 1 @ 4 ohms
•Sensibilitéàl’entrée : 150 mV - 4 V
•Entrée de signaux élevés : 1,5 V - 14 V
•Rapport signal/bruit : > 90 dBA
•Séparation des voies : 50 dB
•Filtre passif : commutateur passe-haut/bas/tout
•Type de filtre passif : variable 40~400 Hz
•Valeur du fusible de l’ampli : 30 Ampères (1)
•Dimensions du châssis : 5 cm/2 po (H) x 28
cm/11,1 po (l) x 19 cm/7,5 po (P)
•Puissance Maximum: 1050 watts
•Puissance nominale : 100 w x 2 @ 4 ohms
150 w x 2 @ 2 ohms
300 w x 1 @ 4 ohms
•Sensibilitéàl’entrée : 150 mV - 4 V
•Entrée de signaux élevés : 1,5 V - 14 V
•Rapport signal/bruit : > 90 dBA
•Séparation des voies : 50 dB
•Filtre passif : commutateur passe-
haut/bas/tout
•Type de filtre passif : variable 40~130 Hz
•Valeur du fusible de l’ampli : 20 Ampères (2)
•Dimensions du châssis : 5 cm/2 po (H) x 28
cm/11,1 po (l) x 33 cm/13 po (P)
B2.300.2
•Puissance Maximum: 900 watts
•Puissance nominale : 100 w x 2 @ 4 ohms
150 w x 2 @ 2 ohms
300 w x 1 @ 4 ohms
•Sensibilitéàl’entrée : 150 mV - 4 V
•Entrée de signaux élevés : 1,5 V - 14 V
•Rapport signal/bruit : > 90 dBA
•Séparation des voies : 50 dB
•Filtre passif : commutateur passe-haut/bas/tout
•Type de filtre passif : variable 40~130 Hz
•Valeur du fusible de l’ampli : 20 Ampères (2)
•Dimensions du châssis : 5 cm/2 po (H) x 28
cm/11,1 po (l) x 25 cm/9,8 po (P)
•Puissance Maximum: 450 watts
•Puissance nominale : 50 w x 2 @ 4 ohms
75 w x 2 @ 2 ohms
150 w x 1 @ 4 ohms
•Sensibilitéàl’entrée : 150 mV - 4 V
•Entrée de signaux élevés : 1,5 V - 14 V
•Rapport signal/bruit : > 90 dBA
•Séparation des voies : 50 dB
•Filtre passif : commutateur passe-haut/bas/tout
•Type de filtre passif : variable 40~400 Hz
•Valeur du fusible de l’ampli : : 25 Ampères (1)
•Dimensions du châssis : 5 cm/2 po (H) x 28
cm/11,1 po (l) x 17,5 cm/6,9 po (P)
•Puissance Maximum: 1200 watts
•Puissance nominale : 75 w x 4 @ 4 ohms
100 w x 4 @ 2 ohms
200 w x 2 @ 4 ohms
•Sensibilitéàl’entrée : 150 mV - 4 V
•Entrée de signaux élevés : 1,5 V - 14 V
•Rapport signal/bruit : > 90 dBA
•Séparation des voies : 50 dB
•Filtre passif : commutateur passe-
haut/bas/tout
•Type de filtre passif : variable 40~400 Hz
•Valeur du fusible de l’ampli : 25 Ampères (2)
•Dimensions du châssis : 5 cm/2 po (H) x 28
cm/11,1 po (l) x 33 cm/13 po (P)
