User's Manual
Car amplifier Ground Zero GZTA 1.800DX 1-channel
In the online store Winauto you also can buy car amplifier Ground Zero GZTA 1.800DX. Delivery in Kyiv and
throughout Ukraine with payment upon receipt!
winauto.ua
Sale - Car Receivers - Facia Plates - Head Units - Car TVs and Monitors - Antennas - Car Audio - DVR - GPS Navigation - Trip Computers - Car
Alarm Systems - Mechanical Locking - Parking Systems - Car Cameras - Xenon and Lights - Established Optics - Tuning - Car Heating and Cooling -
Sound Marine and Electronics - Car Accessories - Isolation - Installation Components - Batteries, Power - Oils and Fluids -

Verstärker
Bedienungsanleitung
TITANIUM
GZTA 1.800DX
GZTA 1.1200DX
2
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
•1 Ohm stabil
•Linkbar 2 Ohm
•Mosfet Netzteil
•Einschalt- und Schutzanzeige
•12dB Bass boost regelbar (45Hz)
•Phaseshift 0 / 180° (Schalter)
•Subsonic regelbar
•Tiefpass regelbar
•Regelbare Eingangsempfindlichkeit
•Einschaltverzögerung
•Stereo Cinch Ausgang
•Bass Lautstärkeregler
•Temperatur / Kurzschluss / Überlast-Schutz
Benötigte Materialien und Werkzeuge zur Installation
•Kreuzschlitz Schraubendreher
•Bohrmaschine, 3 mm Metallbohrer
•Befestigungsschrauben
•Stromkabel min. 16 mm²
•Massekabel min 16 mm²
•Lautsprecherkabel min. 2 x 2,5 mm²
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

3
Bitte unbedingt beachten!
•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ
beachten!)
•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe
mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu
gewährleisten.
WARNUNG !
Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft
extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben.
Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im
Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.
Planung
Vor der Installation sollten Sie folgende Punkte berücksichtigen:
a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung
des Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.
Einbau des Verstärkers
a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an
dem es genügend Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker
entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.
Warnung
Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind.
+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und
andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschliessen.
Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung.
Wenn eine minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen
Dieser ist von der Garantie ausgeschlossen.
4

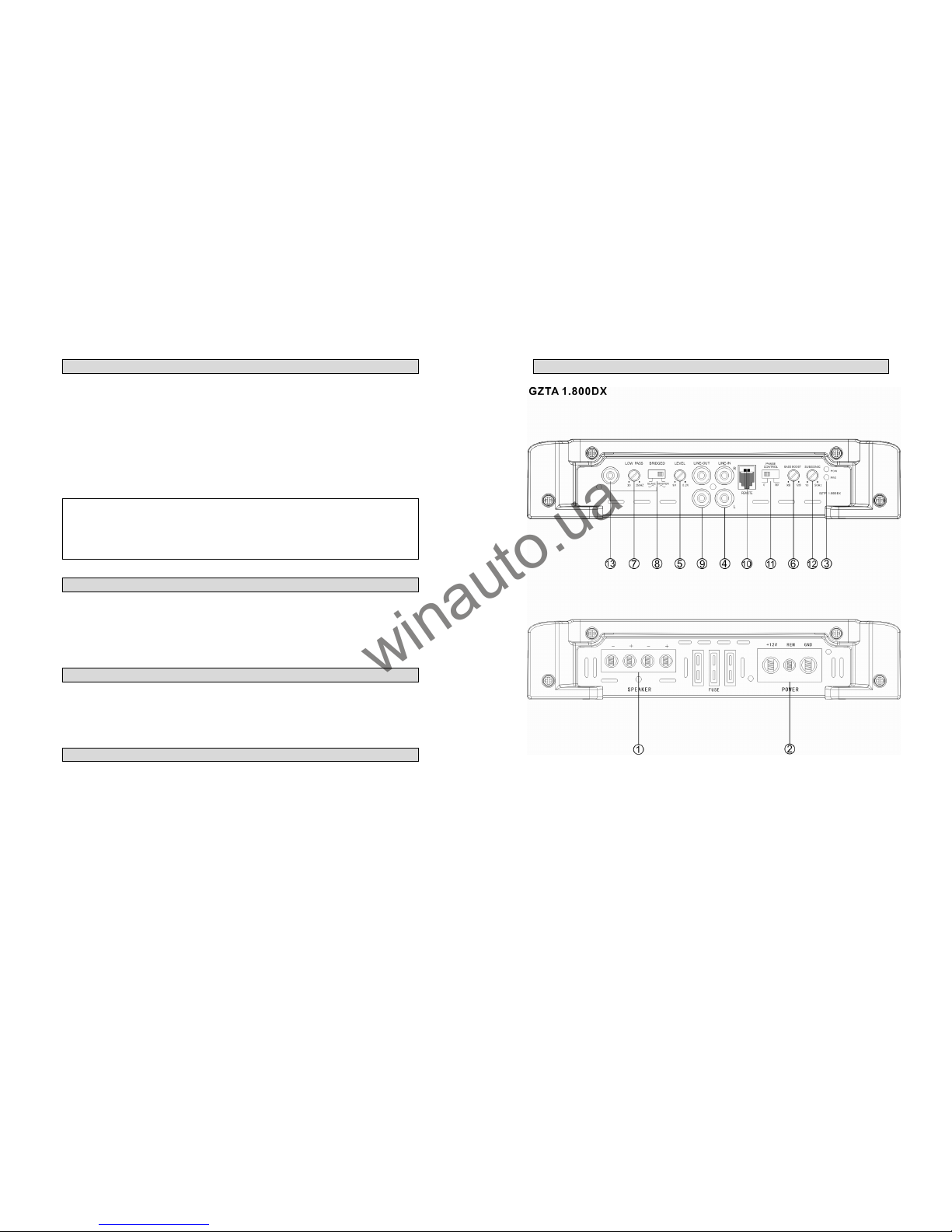

Einstellungen und Funktionen – GZTA 1.800DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

5
Einstellungen und Funktionen – GZTA 1.1200DX
6
Einstellung und Funktionen
1 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher
2 Stromanschluss GND -> Masse Anschluss REM -> Remote Antennenanschluss
BATT -> +12 Volt
3 Zustandsanzeige GRÜN
–
OK
ROT – Fehler
4 Cinch Eingänge
A
n diesen Anschlüssen schließen Sie die Cinchleitungen an.
Um Störungen zu vermeiden, verwenden Sie bitte hochwertige
Cinchkabel.
5 Input Levelregler Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.
6 Bass Boost Regler Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB.
7 Low Pass Regler
Es werden nur noch Frequenzen bis 30 Hz - 250 Hz wiedergegeben
(abhängig von der Reglerstellung des LPF Filters). Justieren Sie die
variable LPF Frequenz mit dem Regler auf die gewünschte Frequenz.
8 Master / Slave Schalter Zum Einstellen der jeweiligen Endstufe als Master oder Slave Endstufe
im Linkmode
9 Cinch Ausgänge Für den Fullrange Betrieb einer zusätzlichen Endstufe.
10 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers.
11 Phase Shift Schalter Dieser Schalter erlaubt Ihnen, den Subwooferkanal phasenrichtig an
das Frontsystem anzupassen.
12 Subsonic Regler Zum Einstellen des Subsonic Filters im Bereich von 10 bis 50Hz.
13 Master/Slave Cinch-
Anschluss
Cinch Ein- / Ausgang zum Betreiben zweier Endstufen des gleichen
Typs (2x GZTA 1.800DX oder 2x GZTA 1.1200DX) im Linkmodus.
Einschalten des Verstärkers
Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.
Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung
automatisch wieder ein (ca. 80° C).
Einstellung des Audiopegels
1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen.
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke.
3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

7
Stereo Anschluss – GZTA 1.800DX
8
Master & Slave Anschluss – GZTA 1.800DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

9
Master & Slave Anschluss – GZTA 1.800DX
10
Stereo Anschluss – GZTA 1.1200DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

11
Master & Slave Anschluss – GZTA 1.1200DX
12
Master & Slave Anschluss – GZTA 1.1200DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

13
Technische Daten
Wenn irgendetwas nicht funktioniert
Problem Kontrolle Hilfe
Kein Ton
Leuchtet die PWR LED?
Sicherung prüfen
Remote Kabel prüfen
+12 Volt prüfen
Masse prüfen
Leuchtet die PROT LED?
Kurzschluss am Lautsprecher
Gerät überhitzt
Gerät defekt
Verstärker
schaltet nicht ein
Keine Stromzufuhr
Sicherung prüfen
+12Volt prüfen
Masse prüfen
Keine Spannung am Remote Remote am Radio prüfen
Verstärker
schaltet bei
Lautstärke ab
Lautsprecherimpedanz prüfen
Prüfen Sie, ob der Widerstand am LS Terminal
von 1 Ohm nicht unterschritten wird
Ton fehlt an
einem Kanal Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Model GZTA 1.800DX GZTA 1.1200DX
Typ 1 Kanal Class D 1 Kanal Class D
RMS Power @ 4 Ω
CEA Standard CEA-2006-A
1 x 350 W (1% THD+N)
1 x 450 W (10% THD+N)
1 x 500 W (1% THD+N)
1 x 700 W (10% THD+N)
RMS Power @ 2 Ω
CEA Standard CEA-2006-A
1 x 550 W (1% THD+N)
1 x 750 W (10% THD+N)
1 x 900 W (1% THD+N)
1 x 1250 W (10% THD+N)
RMS Power @ 1 Ω
CEA Standard CEA-2006-A
1 x 850 W (1% THD+N)
1 x 1000 W (10% THD+N)
1 x 1400 W (1% THD+N)
1 x 1750 W (10% THD+N)
RMS Power @ 2ΩLinkmode
CEA Standard CEA-2006-A
1 x 1700 W (1% THD+N)
1 x 2000 W (10% THD+N)
1 x 2800 W (1% THD+N)
1 x 3500 W (10% THD+N)
Dämpfungsfaktor > 100
Signal to noise Ratio > 70 dB
Tiefpass Weiche 30 Hz – 250 Hz
Subsonic Filter 10 Hz – 50 Hz
Bass boost 0 ~ +12 dB (45 Hz)
Frequenzgang 10 Hz – 250 Hz (± 1 dB)
Eingangsempfindlichkeit 200 mV – 9 V (± 5%)
THD < 0,2 %
Bass-Pegelfernbedienung 99
Sicherung 3 x 30A 4 x 35A
A
bmessun
g
en
B x H x L mm 302 x 49 x 230 382 x 49 x 230
Abmessungen
B x H x L inch 11.89“ x 1.93“ x 9.06“ 38.2“ x 1.93“ x 9.06“
14
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach
vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell
erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung
ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei
Teilnahme an Wettbewerben entstanden sind.
Limited warranty - defective products must be returned in original packaging - please add a copy
of the original purchasing invoice showing the purchasing date and a detailed description of the
failure. Failure caused by overload, misuse or by using the product for competition purpose are
not covered by the warranty.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving
bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door
deelname aan wedstrijden (SPL) ontstaan zijn.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du
defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:
Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non
conforme aux normes Technique (Concours SPL etc).
GROUND ZERO GmbH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com
Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door
te voeren zonder de klant hierover te informeren.
Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des
améliorations au produit sans informer le client.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

Amplifier
Owner’s Manual
TITANIUM
GZTA 1.800DX
GZTA 1.1200DX
2
PLEASE READ BEFORE INSTALLATION
Thank you for selecting a Ground Zero amplifier.
We are providing a helpful hints list which should keep you from experiencing
unnecessary shut down. Have fun with this high quality Titanium product.
Features
•1 Ohm stable
•Linkable 2 Ohm
•Mosfet power supply
•Power and protection indicator
•Variable 12dB Bass boost (45Hz)
•Phaseshift 0 / 180° (Switch)
•Variable Subsonic
•Variable Lowpass
•Adjustable input sensitivity
•Soft delayed remote turn on
•Stereo RCA output
•Bass remote control
•Thermal / Short / Overload protection
Tools and materials you need
•Screwdriver
•Electric drill, 3 mm / 0.12” carbide drill bit
•Mounting screws
•Power wire min. 16 mm²
•Ground wire min. 16 mm²
•Speaker wire min. 2 x 2,5 mm²
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

3
Please note!
•As a precaution it is advisable to disconnect the vehicle’s battery before making connection to the
+12 Volts supply wiring (see owner’s manual of your car for further information).
•Please use great caution drilling your trunk. Your gas tank and brake lines can be damaged by
puncturing with your drill bit – this could cause damage or failure of your cars operating systems.
•Never pass wires over sharp angles. It is recommended to buffer the power supply of the amplifier
with an additional capacitor (power cap) min. 1 F to guarantee a stable operation voltage.
WARNING !
High powered audio systems in a vehicle are capable of generating "Live Concert" levels of sound pressure.
Continued exposure to excessively high volume sound levels may cause hearing loss or damage. Also, operation
of a motor vehicle while listening to audio equipment at high volume levels may impair your ability to hear
external sounds such as; horns, warning signals, or emergency vehicles, thus constituting to a potential traffic
hazard. In the interest of safety, Consumer Electronics recommends listening at lower volume levels while driving.
Planning your system
Before beginning the installation, consider the following:
a) If you plan to expand your system by adding other components sometime in the future, ensure
adequate space is left, and cooling requirements are met.
b) If your radio is equipped with preamplifier outputs (RCA), it is advisable to use them.
Mounting your amplifier
a) Select a suitable location that is convenient for mounting, is accessible for wiring and has ample
room for air circulation and cooling.
b) Use the amplifier as a template to mark the mounting holes, remove the amplifier and drill 4 holes.
Then mount the amplifier with the mounting screws.
Warning
Chose a mounting position where all eclectic wires are protected from being damaged by sharp edges, heat or
other conditions. +12Volt DC electrical connections must be fused on the battery side. Make sure your radio and
all other devices will be turned off while connection your system.
If you need to replace the power fuse, replace it only with a fuse identical to that supplied with the system. Using
a fuse of different type or rating may result in damage to this system which isn’t covered by the warranty.
4
Controls and functions – GZTA 1.800DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

5
Controls and functions – GZTA 1.1200DX
6
Control and functions
1 Speaker terminals For connection of the subwoofer
2 Power terminals GND -> Ground connection REM -> Remote antenna terminal
BATT -> +12 Volt
3 Satus indication GREEN
–
OK
RED – Error
4 Cinch inputs Terminal for connection of the RCA wires.
To avoid failure, please use high quality RCA wires.
5 Input level controlle
r
With this controller you can adjust the input sensitivity.
6 Bass boost controlle
r
For adjusting of the bass boost level in the range from 0 to +12 dB.
7 Low pass controller
A
djust the variable lowpass frequency to the desired frequency
between 30 and 250 Hz using the controller.
8 Master / Slave Switch For choosing the operation mode of each amplifier in link mode.
9 Cinch Outputs For connection of additional amplifiers in fullrange operation.
10 Remote control input For connection of the bass remote control.
11 Phase shift controller This controller allows you to fit the subwoofer channel in-phase to the
front system.
12 Subsonic controller
This controller allows you to filter low frequencies in a range between
10 and 50 Hz. This function reduces the mechanical Xmax and raises
the capacity of the connected subwoofer.
13 Master/Slave
Cinch-In-/Output
Cinch In- / Output for operation of two same amplifiers (2x GZTA
1.800DX or 2x GZTA 1.1200DX) in linkmode.
Turning on the amplifier
The amplifier automatically turns on a few seconds after you turn on your radio.
Note: Your amplifier temporarily shuts down if it gets too hot, then restarts automatically once it cools
(At about 80° / 176° F).
Adjusting the audio level
1. LEVEL (Min/Max): Turn fully counter- clockwise to MIN position
2. Turn the auto sound system's volume control to about two-third of its full range.
3. Adjust LEVEL to a comfortable listening level.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

7
Stereo wiring – GZTA 1.800DX
8
Master & Slave Wiring – GZTA 1.800DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

9
Master & Slave Wiring – GZTA 1.800DX
10
Stereo Wiring – GZTA 1.1200DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

11
Master & Slave Wiring – GZTA 1.1200DX
12
Master & Slave Wiring – GZTA 1.1200DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

13
Specifications
Model GZTA 1.800DX GZTA 1.1200DX
Type 1 Channel Class D 1 Channel Class D
RMS Power @ 4 Ω
CEA Standard CEA-2006-A
1 x 350 W (1% THD+N)
1 x 450 W (10% THD+N)
1 x 500 W (1% THD+N)
1 x 700 W (10% THD+N)
RMS Power @ 2 Ω
CEA Standard CEA-2006-A
1 x 550 W (1% THD+N)
1 x 750 W (10% THD+N)
1 x 900 W (1% THD+N)
1 x 1250 W (10% THD+N)
RMS Power @ 1 Ω
CEA Standard CEA-2006-A
1 x 850 W (1% THD+N)
1 x 1000 W (10% THD+N)
1 x 1400 W (1% THD+N)
1 x 1750 W (10% THD+N)
RMS Power @ 2ΩLinkmode
CEA Standard CEA-2006-A
1 x 1700 W (1% THD+N)
1 x 2000 W (10% THD+N)
1 x 2800 W (1% THD+N)
1 x 3500 W (10% THD+N)
Damping factor > 100
Signal to noise Ratio > 70 dB
Lowpass 30 Hz – 250 Hz
Subsonic filter 10 Hz – 50 Hz
Bass boost 0 ~ +12 dB (45 Hz)
Frequency response 10 Hz – 250 Hz (± 1 dB)
Input sensitivity 200 mV – 9 V (± 5%)
THD < 0,2 %
Bass remote control 99
Fuse 3 x 30A 4 x 35A
Dimensions
W x H x L mm 302 x 49 x 230 382 x 49 x 230
Dimensions
W x H x L inch 11.89“ x 1.93“ x 9.06“ 38.2“ x 1.93“ x 9.06“
14
Trouble shooting guide
Symptoms Check Points Cure
No sound
Is the POWER LED illuminated?
Check fuses in amplifier.
Be sure remote lead is connected.
Check signal leads.
Check again control.
Check tuner/deck volume level.
Is the diagnostic LED illuminated? Check for speaker short or
amplifier overheating
Amp not switching on
No power to the amplifier Check power wire or connections
No power to remote wire with
receiver on Check connections to radio
No sound in one channel
Check speaker leads Inspect for short circuit or an open
connection
Check audio leads
Reverse left and right RCA inputs
to determine if it is occurring
before the amp
Amp turning off at medium /
high volume Check speaker load impedance
Be sure proper speaker load
impedance recommendations are
observed
(If you use an ohm meter to
check speaker resistance, please
remember that DC resistance and
AC impedance may not be the
same.)
Protection LED is on
Temperature shut down Turn radio volume down
Speaker wires short Separate speaker wires and
insulate
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

15
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach
vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell
erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung
ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei
Teilnahme an Wettbewerben entstanden sind.
Limited warranty - defective products must be returned in original packaging - please add a copy
of the original purchasing invoice showing the purchasing date and a detailed description of the
failure. Failure caused by overload, misuse or by using the product for competition purpose are
not covered by the warranty.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving
bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door
deelname aan wedstrijden (SPL) ontstaan zijn.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du
defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:
Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non
conforme aux normes Technique (Concours SPL etc).
GROUND ZERO GmbH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com
Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door
te voeren zonder de klant hierover te informeren.
Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des
améliorations au produit sans informer le client.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

Amplificateur
Mode d’emploi
TITANIUM
GZTA 1.800DX
GZTA 1.1200DX
2
Lire attentivement s.v.p.
Ground Zero vous remercie d’avoir choisi un amplificateur de sa gamme.
Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.
Bonne écoute avec ces modèles de haute puissance.
Signes Caractéristiques
•1 Ohm stable
•Linkmode 2 Ohm
•Alimentation mosfet
•Alimentation / protection par LED
•12dB Bass boost variable (45Hz)
•Phaseshift 0 / 180° (commutateur)
•Subsonic variable
•Filtre pass bas variable
•Sensibilité d’entrer variable
•Softstart, mise en fonction et hors fonction avec régulateur
•Sortie Stereo RCA
•Télécommande bass déporter
•Protection de température / court-circuit / surcharge
Matériel et Outillage nécessaires à l’ installation :
•Tournevis à croix
•Perceuse, mèche à métaux 3 mm
•Vis de fixation
•Câble d’alimentation min. 16 mm²
•Câble de masse min 16 mm²
•Câble haut- parleurs min. 2 x 1,5 mm²
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

3
Attention s.v.p. !
•Débrancher la batterie du véhicule avant l’installation (Ces instructions font référence dans
l'automobile!)
•Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule.
•Ne jamais passer les câbles sur un bord tranchant. Il est conseillé de mettre un condensateur de
min 1 Farad entre la batterie et l’amplificateur.
Mise en garde !
Le système audio de haute performance peut reproduire ,dans les véhicules, une intensité sonore semblable a un
concert « LIVE ». Une durée extrême de musique peut provoquer la perte de l’audition ou une diminution de celle
ci. L’écoute de musique .à haut volume, en roulant, peut provoquer une diminution de l’attention. Dans votre
intérêt et votre sécurité, nous vous conseillons d’écouter la musique avec un volume réduit en conduisant.
Planification:
Avant l’installation ces quelques points sont à prendre en considération
a) Attention au choix de l’emplacement du montage, une circulation d’air est nécessaire pour un bon
fonctionnement des appareils.
b) Il est conseillé d’utiliser les sorties Pré- Ampli (RCA) de votre autoradio, si celle ci est munie.
Installation de l’amplificateur :
a) Choisissez l’emplacement idéal pour que le câblage soit posé sans difficulté avec un espace
suffisamment pour une circulation d’air et un refroidissement constant.
b) Utiliser l’amplificateur comme modèle pour marquer l’emplacement du montage. Retirer
l’amplificateur et percer 4 trous. Fixer l’amplificateur à l’aide des vis prévues à cet effet.
Mise en garde:
Montez ce système de façon à ce que les raccordements électroniques soient protégées d’éventuelles
détériorations.
Les câbles électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres
appareils soient éteints lors du branchement.
S’il est nécessaire de renouveler le fusible d’un appareil utilisez seulement ceux de même unité de tension.
N’utilisez pas de fusible avec unité de tension différente à celle utilisée, cela pourrait provoquer des dommages
que la garantie ne pourra couvrir.
4
Connexion et réglages – GZTA 1.800DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

5
Connexion et réglages – GZTA 1.1200DX
6
Connexion et réglages
1 Raccordement haut-parleur Entrée des Branchement Hau
t
-Parleur
2 Alimentation GND -> Entrée Masse REM -> Entrée Remote
BATT -> +12 Volt
3 Indicateur d'état
V
ERT
–
OK
ROUGET – PROTECTION
4 Entrée RCA
A
ces raccords, vous connectez le RCA. Pour éviter des Pertes de Son,
utilisez, s'il vous plaît, des RCA de haute qualité.
5 Réglage du Gain d'entrée
A
vec ce régulateur on régle la sensibilité d'entrée.
6 Réglage du Bass Boost
A
vec le Commutateur on régles le Bass Boost 0 à +12 dB.
7 Réglage Low Pass Réglez le Lowpass variable la fréquence avec le régulateur sur la
fréquence souhaitée. 30 - 250 hertz
8 Master / Slave Switch Ici vous choisissez le mode dutilisation , l'amplificateur respectif dans
le mode Link .
9 Sortie RCA Fullrange pour un autre Ampli supplémentaire.
10 Remote Control entrée Télécomande à raccorder à L'Ampli de puissance.
11 Réglage de la Phase Ce régulateur / le commutateur vous permet d'adapter le Subwoofer
correctement en phase au système avant.
12 Réglage du Subsonic
A
vec le filtre de Subsonic les fréquences profondes, dans le domaine
de 10 - 50 hertz son filtré. Cela baisse le centre de répartition
mécanique et augmente la capacité admise du Subwoofers connecté.
13 Master / esclave raccord en
Cinch
Entrée / Sortie des deux étages terminaux du même type (2x GZTA
des 1.800DX ou 2x GZTA des 1.1200DX) en Liink mode.
Mise en marche de l’amplificateur
L’amplificateur s’allume automatiquement quelques secondes après la mise en marche de la Radio.
Attention, votre Amplificateur s’éteint automatique ment lors de surchauffe, mais se remet en marche dès
refroidissement
Réglage de l’échelle Audio/ Sensibilité
Etape 1 Régulateur “INPUT LEVEL“ 2 avec rotation sur la gauche , positionner sur MIN
Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum
Etape 3 Positionner maintenant le Régulateur “INPUT LEVEL“ sur un niveau de son agréable à entendre
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

7
Connexion Stereo – GZTA 1.800DX
8
Connexion Master & Slave – GZTA 1.800DX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
