LINEA BRASIL HOME MACEIO User manual

V-5 31/05/23

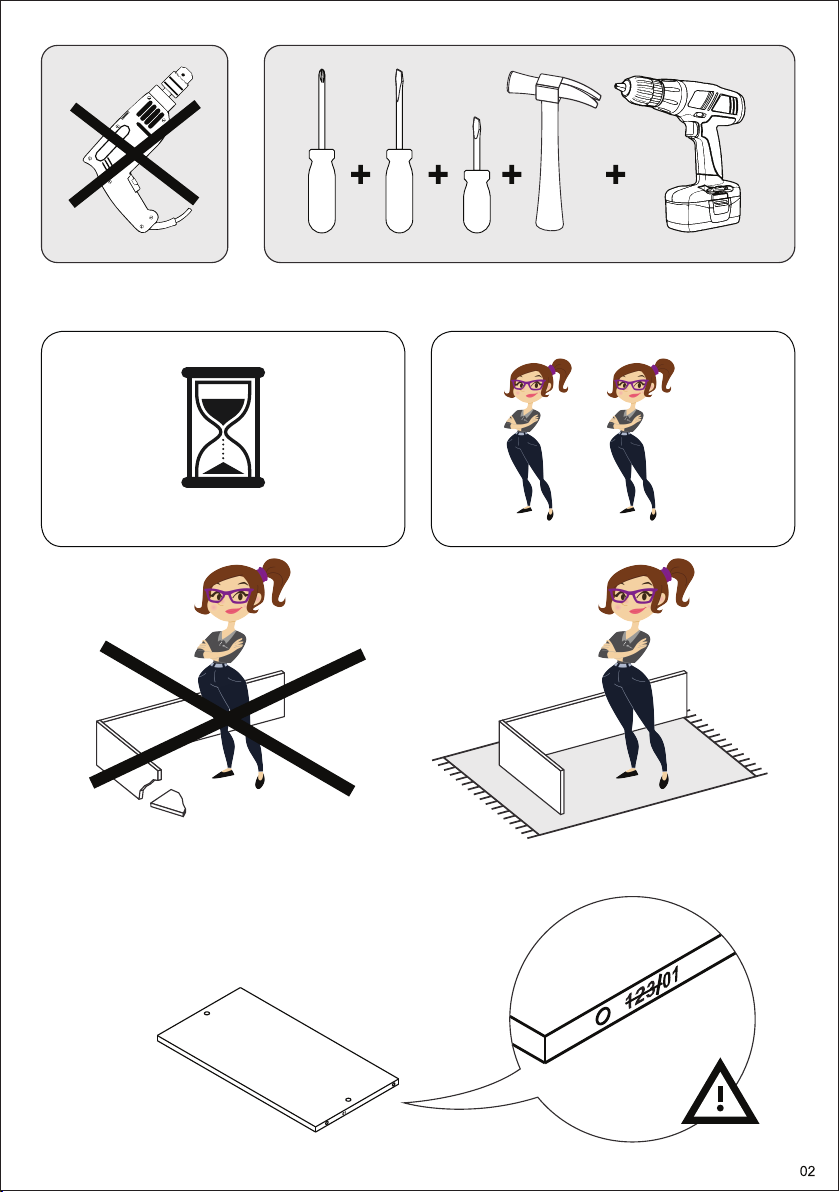

HOME MACEIÓ

180 min.
x 2

GARANTIA / GARANTIA / WARRANY
Nossos produtos são garantidos por 90 dias contra defeitos de fabricação. Ao constatar um problema coberto pela garantia, entre em contato com a loja onde o produto foi
comprado. Ela estará capacitada para atendê-lo da melhor forma diante de cada caso. Reclamações de garantia somente poderão ser atendidas se o termo de garantia for
apresentado no ato de reivindicação, acompanhado de sua nota fiscal de compra.
Nuestros productos están garantiados contra defectos de fabricación por 90 días, a partir de la compra. Ao constatar un problema protegido por la garantía, póngase en contacto
com la tienda donde se adquirió el producto. Ella estará capacitada para atenderlo de la mejor manera de acuerdo con cada caso.
Our products are guaranteed against manufacturing defects for 90 days from the date of purchase. When you find a problem covered by the warranty, please contact the sto re where the product
was purchased. The store be able to serve you in thebest way in each case.
Exclusões
- Desgaste natural ou danos causados por água,maresia, ferrugem, incêndio,
calor, cupins e pragas em geral.
- Montagem, manutenção e uso inadequado.
- Não cumprimento das recomendações técnicas do esquema.
- Montagens e desmontagens após a primeira instalação.
- Instalações elétricas e outras afins.
Importante
A Linea Brasil não autoriza nenhuma pessoa, loja ou entidade assumir em seu nome
qualquer outra garantia que não conste no certificado. A fabricante reserva-se no
direito de efetuar nos produtos eventuais modificações que considerar necessárias,
sem prejudicar as características essenciais. Os produtos terão peças de assistência
para reposição no período de 1 ano a contar de sua retirada do mercado, desde que
haja matéria-prima equivalente, observando o dispositivo no Art.32 da Lei 8.078/90
(Cód. Defesa do Consumidor). O atendimento para produtos fora de linha é feito por
programação especial, através da loja revendedora sob aprovação de consulta
prévia ao fabricante.
Importante
Linea Brasil no autoriza a ninguna persona, tienda o entidad a asumir en su nombre
cualquer otra garatía que no figure en el certificado. El fabricante se reserva el dercho
de efectuar en los productos eventuales modificaciones que considere necesarias,
sim perjudicar las características esenciales. Los productos tendrán piezas de
asistencia para reposición en el período de 1 año a partir de su retiada del mercado.
La atención para productos fuera de línea es hecha por programación especial, a
través de la tienda revendedora bajo aproación de consulta previa al fabricante.
Important
Linea Brasil does not authorize any person, store or entily to assume on its behal any
other warranty that does not appear on the certificate. The manufacturer reserves the
right to make in the products any modifications that it considers necessary without
prejudice to the essential characterístics. The products will have replacement parts
within one year of being withdrawn from the marke. the service for off-line products is
done by special programming, through the store reseller under prior consultation with
the manufacture.
Exclusiones
-Desgaste natural o daños causados por agua,mares, maresia, incendios,
calor, termitas y plagas en general.
- Montaje, manutenimiento y uso inadecuado.
- No cumplimiento de las recomendaciones técnicas del esquema.
- Montaje y desmontaje después de la primera instalación.
- Instalaciones eléctricas y otras afines.
Exclusions
-Natural wear or damage caused by water, sea, rust, fire, heat, termites and
plagues in general.
- Assembly, mainterance and improper use.
-Failure to comply with the technical recommendations of the assembly
instructions.
- Assembly and disassembly after first installation.
INSTRUÇÕES DE LIMPEZA E CONSERVAÇÃO
INSTRUÇÃO DE INSTALAÇÃO DE TELEVISORES
IMPORTANTE / IMPORTANTE / IMPORTANT
INSTRUCCIONES PARA LA LIMPIEZA E CONSERVACION / CLEAN AND PRESERVATION INSTRUCTURE
Para retirar o pó, utilize um pano seco, espanador ou aspirador. Se necessário, para uma limpeza mais efetiva, utilize um pano levemente umedecido com água. Finalize
com uma flanela limpa e seca.
Para eliminar el polvo, utilice un paño seco, mopa o la aspiradora. Si es necesario, para una limpieza más eficaz, utilice un paño ligeramente humedecido con agua. Terminar
con un paño limpio y seco.
To take dirty, use a dry cloth, duster or vaccum. If necessary to take the dust, use a wet cloth. Finish with a clean and dry flannel.
Não utilize produtos abrasivos como álcool e detergentes, como também esponjas rígidas ou palha de aço na limpeza dos móveis.
No use limpiadores abrasivos como alcohol y detergentes, así como esponjas rígidaso lana de acero para limpiar los muebles.
Do not use abrasives such as alcohol and detergent, taugth soaker also steel wool to clean the forniture.
Proteja a superfície do móvel de objetos que transmitam calor ou umidade.
Proteja la superficie del mueble de objetos que transmitan calor o humedad.
Protect the surface of the furniture against objects that can pass heat and humidity.
Evitar o contato de água e produto de limpeza com o rodapé do produto, pois poderá danificá-lo.
Evitar el contacto con agua y producto de limpieza con el rodapé del producto, pues poderá danãrlo.
Avoid the contact of water and cleaning products with baseboard, cause it should damage your product.
Procure sempre utilizar flanela limpa e seca para a limpeza.
Busque siempre utilizar franela limpia y seca para la limpieza.
Try always to use a clean and dry flannel to cleaning.
Cuidado com objetos pontiagudos, eles podem arranhar a superfície das portas e tampo.
Cuidado con objectos afilados, ellos pueden rayar la superficie de las puertas e la tapa.
Take care with sharp objects, they can scratch the door lid surface.
INSTRUCCIÓN DE INSTALACIÓN DE TELEVISIÓN / TELEVISION INSTALLATION INSTRUCTION
Para o uso do maior televisor indicado recomendamos a instalação da TV no painel do produto.
Para utilizar el televisor más grande indicado, recomendamos la instalación del televisor en el panel del producto.
To use the largest television indicated, we recommend installing the TV on the product panel.
TAMANHO DE TV SUGERIDO
TAMANÕ DE TELEVISOR SUGERIDO
SUGGESTED TV SIZE
50”

Preste Atenção!
¡Preste atención!
Attention!

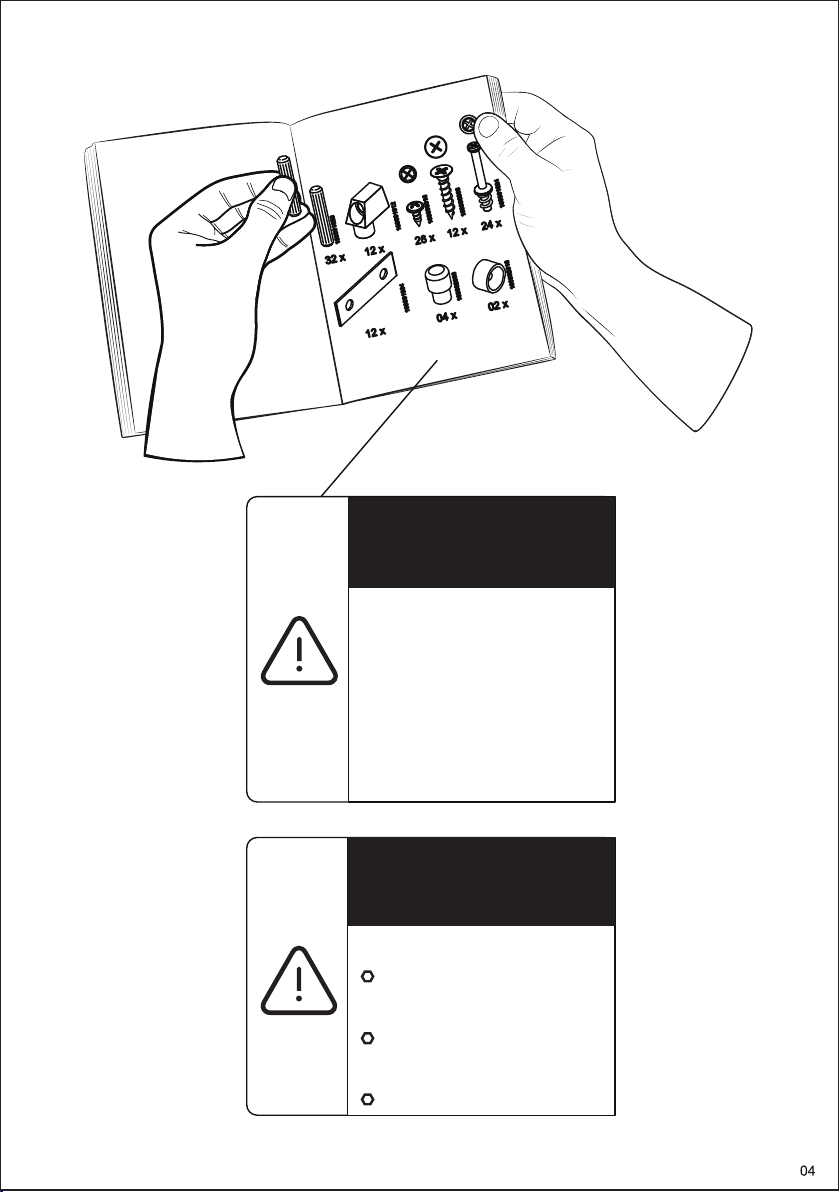

As ferragens dos nossos manuais sãosempre apresentadas
nas mesmas proporções dapeça na vida real.
Caso apareça alguma dúvida no decorrer do processo de
montagem, coloque a ferragem aolado dodesenhoe
faça a consulta:D
The accessories in our manuals are always presented
in the same proportions as the spare part in real life.
If you have any questions during the assembly process,
place the accessory next to the drawing and
make an inquiry :D
Los accesorios de nuestros manuales siempre se presentan
en las mismas proporciones que la pieza en la vida real.
Si tiene alguna duda durante el proceso de
montaje, coloque los accesorios junto al dibujo y
haga una consulta :D

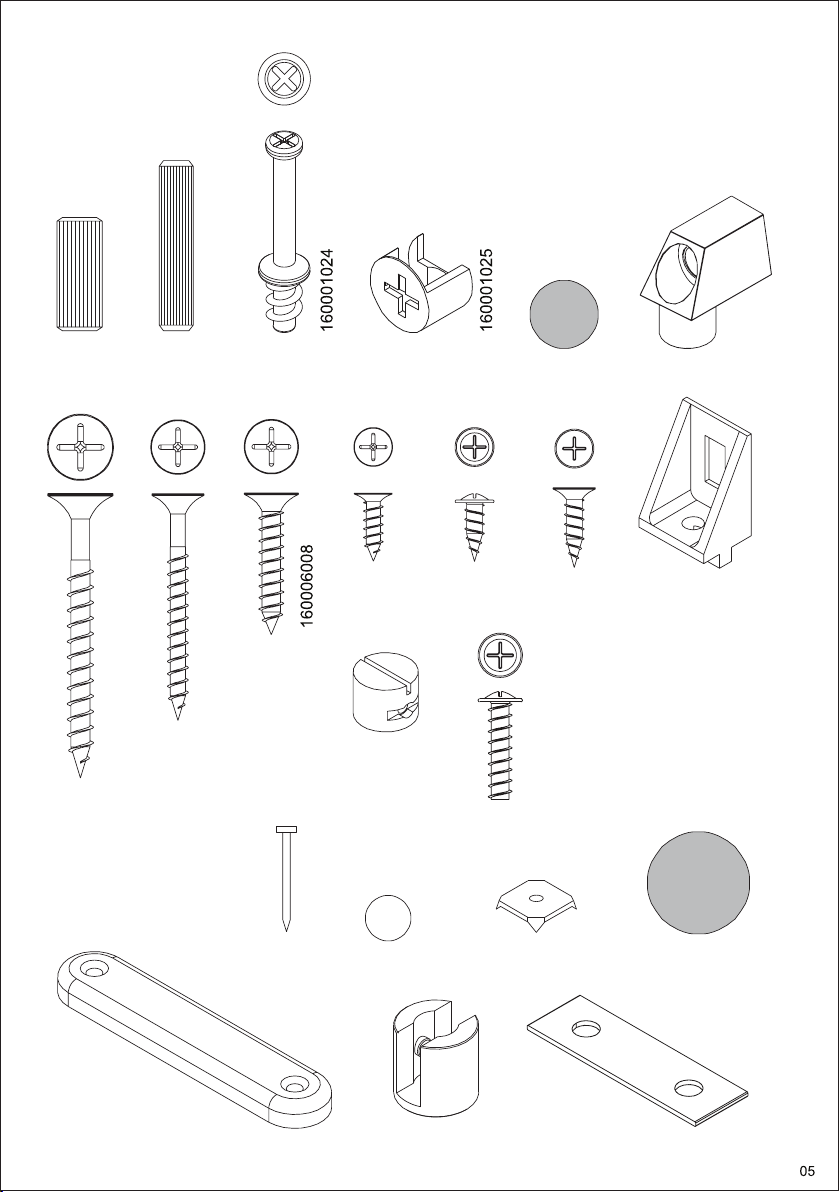

Símbolos:
Simbolos:
Symbols:
ParafusoPhillips
ParafusoFenda
ParafusoAllen
+
-
Tornillo Phillips
Tornillo Ranurado
Tornillo Allen
+
-
Phillips screw
Slotted Screw
Allen screw
+
-
Imagem Ilustrativa/ Ilustrative Image/ Imagen Ilustrativa

57 x
73 x 73 x
160001003
10 x
160001023
49 x
16 x
12 x
04 x
160002015
1:1
160006001
33 x
160006006
160006011
74 x
160006016
160002022
06 x
160001002
234 x
160006002
19 x
160004001
04 x
08 x
160006010
08 x
160002004
160001034
30 x
10 x
160001012
160001011
15 x
160002002
22 x
160001022
160006044
04 x
04 x

04 x 160008002 04 x 160001035
06
1º 2º
3º 4º
28 x 160001018 01 x 180001075
02 x 160004023 02 x 160005063 01 x 160002005 01 x 160010016

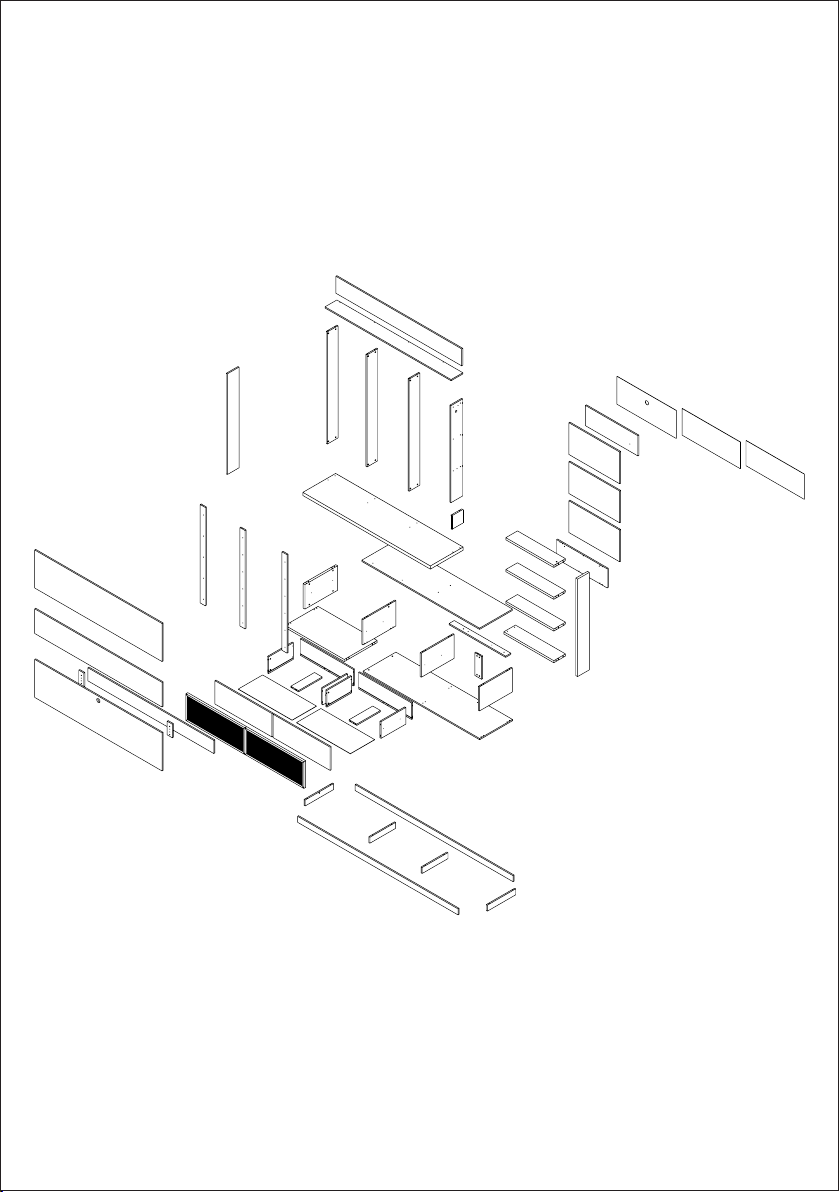

07
03
04
01
38
38
40
40
39
41
41
42
42
44
45
45 43 39
20
23
18
37
26
26
25
28
28
27
29
30 31
32
32
33 34
34
34
35
36
26
19
24
19
07
11
11
13
12
14
13
10
09 08
21
22
02
15
16
17
05
06

08
1
2
3
4
5
6
7
510236001
510236002
510236003
510236004
510236005
510236006
510236007
TAMPO TV
TAMPO DIREITO
LATERAL ESQUERDA
DIVISÃO ESQUERDA
DIVISAO CENTRAL
LATERAL DIREITA
BASE ESQUERDA
8
9
10
11
510236008
510236009
510236010
510236011
APOIO FUNDO
APOIO TAMPO
BASE DIREITA
RODAPE LATERAL
4
3
1
2
1
4
3
1
4
3
1
1730
1599
443
447
445
445
803
445
448
288
298
283
283
445
37
15
25
15
15
15
25
767
268
1583
384
70
92
446
70
15
15
15
15
1
1
1
1
1
1
1
1
1
1
2
MDP
MDP
MDP
MDP
MDP
MDP
MDP
MDP
MDP
MDP
MDP
12
13
510236012
510236013
RODAPE FRONTAL
RODAPE CENTRAL
2
2
2178
350
70
70
15
15
1
2
MDP
MDP
14
15
510236014
510236015
RODAPE TRASEIRO2
4
2143
805
70
328
15
2,8
1
1
MDP
MDF
16 510236016
FUNDO ESQUERDO COM FURO
FUNDO CENTRAL
17
18
19
20
510236017
510236018
510236019
510236020
FUNDO DIREITO
TRAVESSA LATERAL ESQUERDA
TRAVESSA CENTRAL
TRAVESSA LATERAL INFERIOR DIREITA
4
4
2
1
1
789 313 2,8
790
1317
1317
154
145
145
145
2,8
15
15
15
1
1
1
2
1
MDF
MDF
MDP
MDP
MDP
21
22
510236021
510236022
PAINEL INFERIOR NICHO
BASE NICHO
2
1
689
678
224
159
15
25
1
1
MDP
MDP
23
24
25
26
27
28
29
510236023
510236024
510236025
510236026
510236027
510236028
510236029
TRAVESSA DIREITA
TRAVESSA SUPERIOR
PAINEL INFERIOR
TRAVESSA APOIO
PAINEL INFERIOR TV
TRAVESSA INFERIOR PAINEL
PAINEL CENTRAL TV
30
31
32
33
510236030
510236031
510236032
510236033
PAINEL SUPERIOR TV
LATERAL DIREITA NICHO
PRATELEIRA NICHO
TAMPO NICHO
2
1
1
1
1
1
1
2
1
1
1
1138
1709
1711
1155
1734
160
1734
160
160
154
70
447
70
290
15
15
15
15
15
15
15
1734
1147
650
650
160
158
158
15
25
25
25
1
1
1
3
1
2
1
1
1
2
1
MDP
MDP
MDP
MDP
MDP
MDP
MDP
MDP
MDF
MDF
MDF
34
35
510236034
510236035
PAINEL CENTRAL NICHO
PAINEL SUPERIOR ESQUERDO
2
1
689
1705
373
199
15
15
3
1
MDP
MDP
36
37
510236036
510236037
PAINEL SUPERIOR DIREITO2
1
714
1181
238
159
15
15
1
1
MDP
MDP
38 510236038
ACABAMENTO LATERAL
CONTRA FUNDO GAVETA
39
40
41
42
510236039
510236040
510236041
510236042
LATERAL DIREITA GAVETA
LATERAL ESQUERDA GAVETA
TRAVA DA GAVETA
FUNDO GAVETA
2
3
4
4
4
720 194 15
336
336
321
730
196
196
104
330
15
15
15
2,8
2
2
2
2
2
MDP
MDP
MDP
MDP
MDF
43
44
510236043
510236044
CONTRA FRENTE GAVETA DIREITA
CONTRA FRENTE GAVETA ESQUERDA
2
4
771
771
273
273
15
15
1
1
MDP
MDP
45 510236045 FRENTE DE GAVETA3 798 316 25 2 MDF
ITEM
Artículo
Item
Pieza
Part
PEÇA
Descripción
Description
Dimensión/Dimension La Cantidad
The Amount
DESCRIÇÃOVOLUME
Caja
Box
DIMENSÕES (mm)
A B C
QUANTIDADE
MATERIAL
BA
C
296
447

09
1
2
3
4
5
6
7
BASE
BASE DERECHA
LATERAL IZQUIERDA
DIVISIÓN IZQUIERDA
DIVISIÓN CENTRAL
LATERAL DERECHA
BASE IZQUIERDA
8
9
10
11
APOYO DE FONDOS
APOYO BASE
BASE DERECHA
ZOCALO LATERAL
12
13
ZOCALO FRONTAL
ZOCALO CENTRAL
14
15
ZOCALO TRASERO
16
FONDO IZQUIERDO CON AGUJERO
FONDO CENTRAL
17
18
19
20
FONDO DERECHO
DIVISIÓN LATERAL EZQUIERDA
DIVISIÓN CENTRAL
DIVISIÓN LATERAL INFERIOR DERECHA
21
22
PANEL INFERIOR DEL NICHO
BASE DEL NICHO
23
24
25
26
27
28
29
DIVISIÓN DERECHA
DIVISIÓN SUPERIOR
PANEL INFERIOR
DIVISIÓN APOYO
PANEL INFERIOR TV
DIVISIÓN INFERIOR TV
PANEL CENTRAL TV
30
31
32
33
PANEL SUPERIORTV
LATERAL DERECHA DEL NICHO
ESTANTE DEL NICHO
BASE DEL NICHO
34
35
PANEL CENTRAL DEL NICHO
PANEL SUPERIOR IZQUIERDO
36
37
PANEL SUPERIOR DERECHO
38
ACABADO LATERAL
FONDO CAJÓN
39
40
41
42
LATERAL DERECHA DEL CAJÓN
LATERAL IZQUIERDA DEL CAJÓN
APOYO DEL CAJÓN
FONDO DEL CAJÓN
43
44
FRENTE DERECHA DEL CAJÓN
FRENTE IZQUIERDA DEL CAJÓN
45 FRENTE DEL CAJÓN
ARTÍCULO DESCRIPCIÓN
1
2
3
4
5
6
7
BASE
LEFT BASE
LEFT SIDE
LEFT DIVISION
CENTRAL DIVISION
RIGHT SIDE
LEFT BASE
8
9
10
11
FUND SUPPORT
BASE SUPORT
RIGHT BASE
SIDE BASEBOARD
12
13
FRONTAL BASEBOARD
CENTRAL BASEBOARD
14
15
BACK BASEBOARD
16
LEFT BOTTOM WITH HOLE
CENTRAL BACK
17
18
19
20
RIGHT BACK
LEFT SIDE DIVISION
CENTRAL DIVISION
RIGHT SIDE LOWER DIVISION
21
22
NICHE BOTTOM PANEL
NICHE BASE
23
24
25
26
27
28
29
RIGHT DIVISION
UPPER DIVISION
LOWER PANEL
SUPPORT DIVISION
LOWER TV PANEL
LOWER TV DIVISION
CENTRAL TV PANEL
30
31
32
33
UPPER TV PANEL
RIGHT SIDE NICHE
NICHE SHELF
NICHE BASE
34
35
NICHE CENTER PANEL
LEFT UPPER PANEL
36
37
RIGHT UPPER PANEL
38
SIDE FINISH
DRAWER BACK
39
40
41
42
RIGHT SIDE DRAWER
LEFT SIDE DRAWER
DRAWER SUPPORT
DRAWER BACK
43
44
RIHT DRAWER FRONT
LEFT DRAWER FRONT
45 DRAWER FRONT
ITEM DESCRIPTION

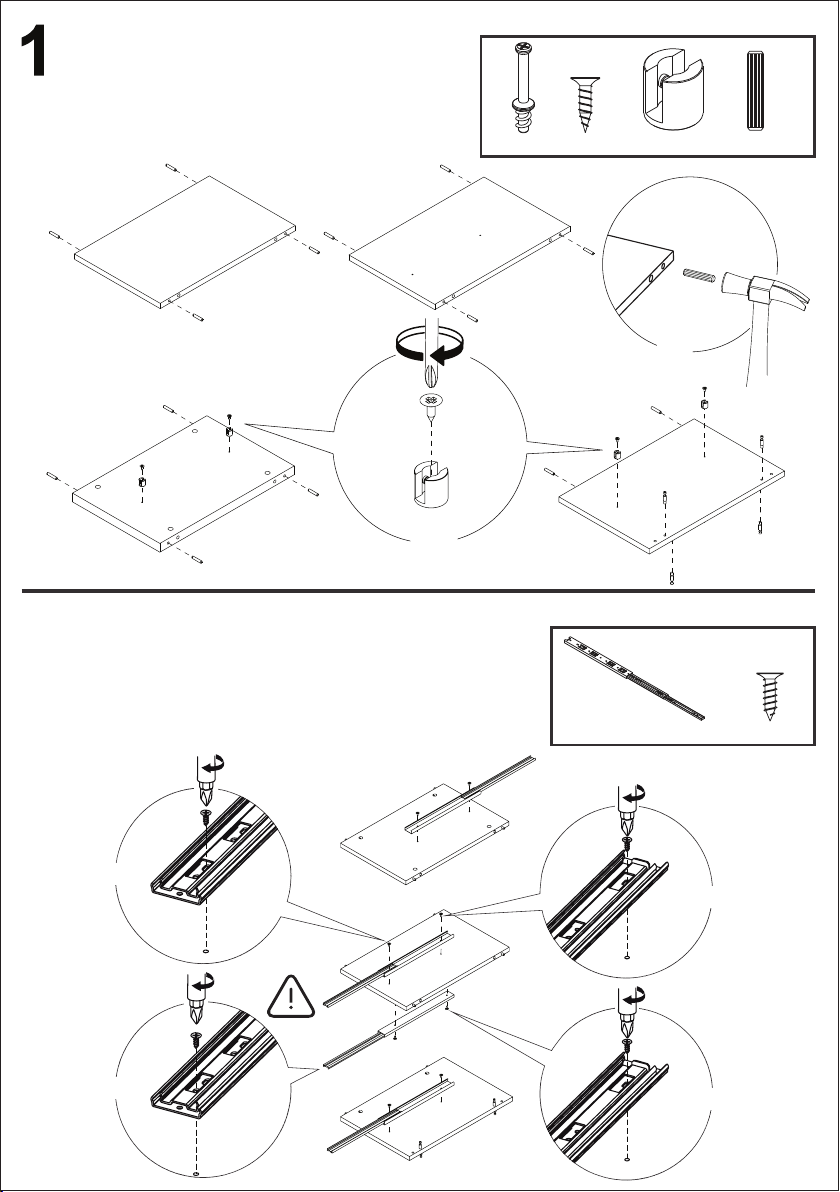

10
14x
160001023
04x
160004001
04x
160006002
04x
160001024
2
08x
160006001
04x
160008002
04
03
06
05
04
160001023
14x
04x
160006002
160004001
x02
160006001
160008002
x02
160006001
160008002
x02
160008002
160006001
x02
160008002
160006001
06 05

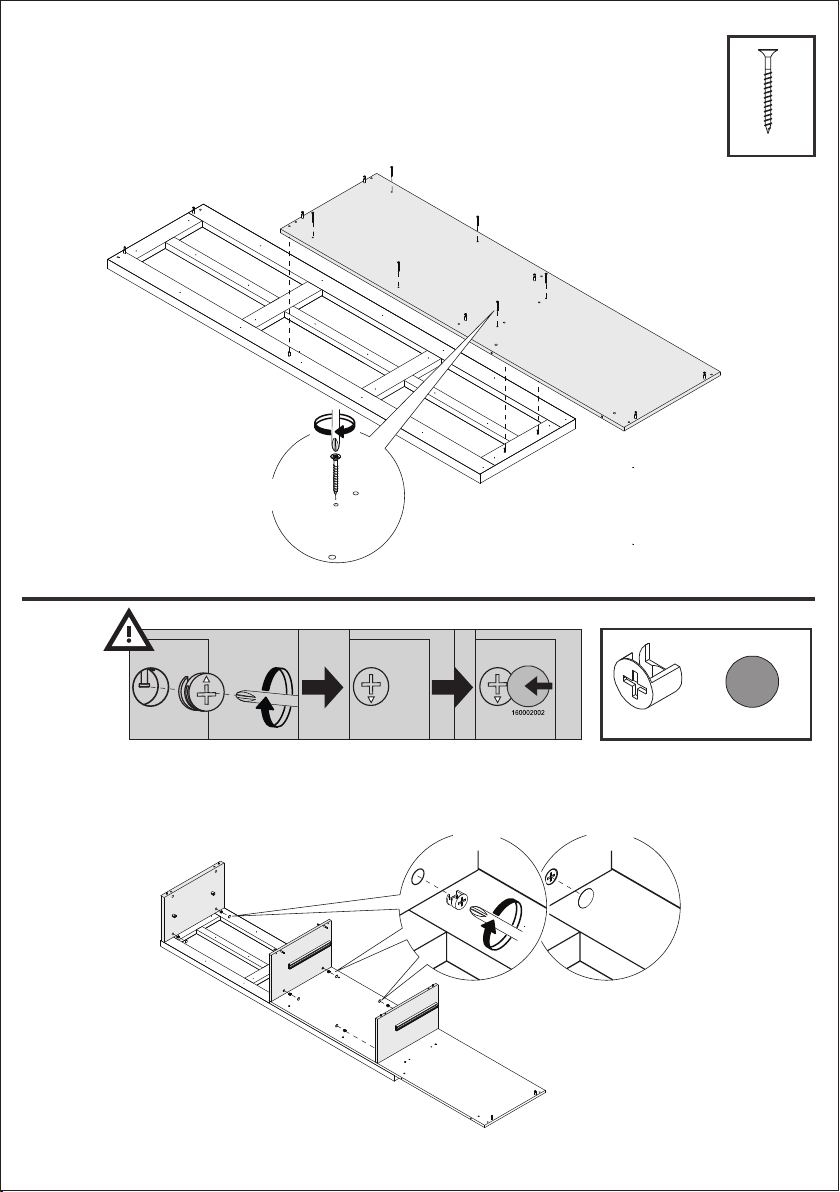

11
3
4
03x
160001023
02x
160001024
06x
160001024
02
01
06x
160001024
160001023
03x
02x
160001024

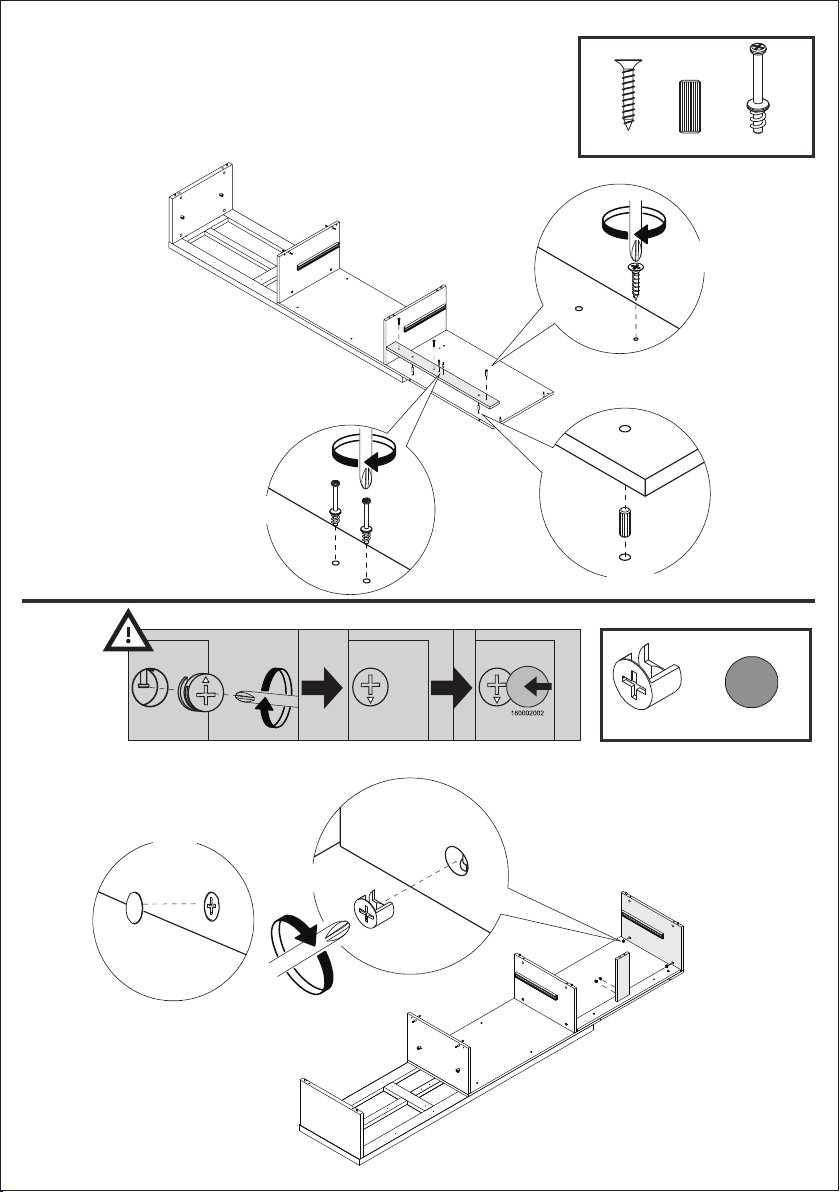

12
5
6
06x
160006006
06x
160001025
06x
160002002
01
02
03
04
02
01
05
160001025
06x
160001025
160002002
06x
160006006
06x

13
8
7
02x
160001024
03x
160006008
02x
160001003
04x
160001025
02x
160002002
03
04
02
01
05
08
02
01
03
04
05
06
0809
160001024
160001024
02x
160001003
02x
160006008
03x
160001025
04x
160002002
02x

14
10
9
08x
160001024
04x
160001023
12x
160001025
06x
160002002
07
10
06 05
09
04 03
07
07
10
10
160001024
08x
160001023
04x
160002002
06x
160001025
12x

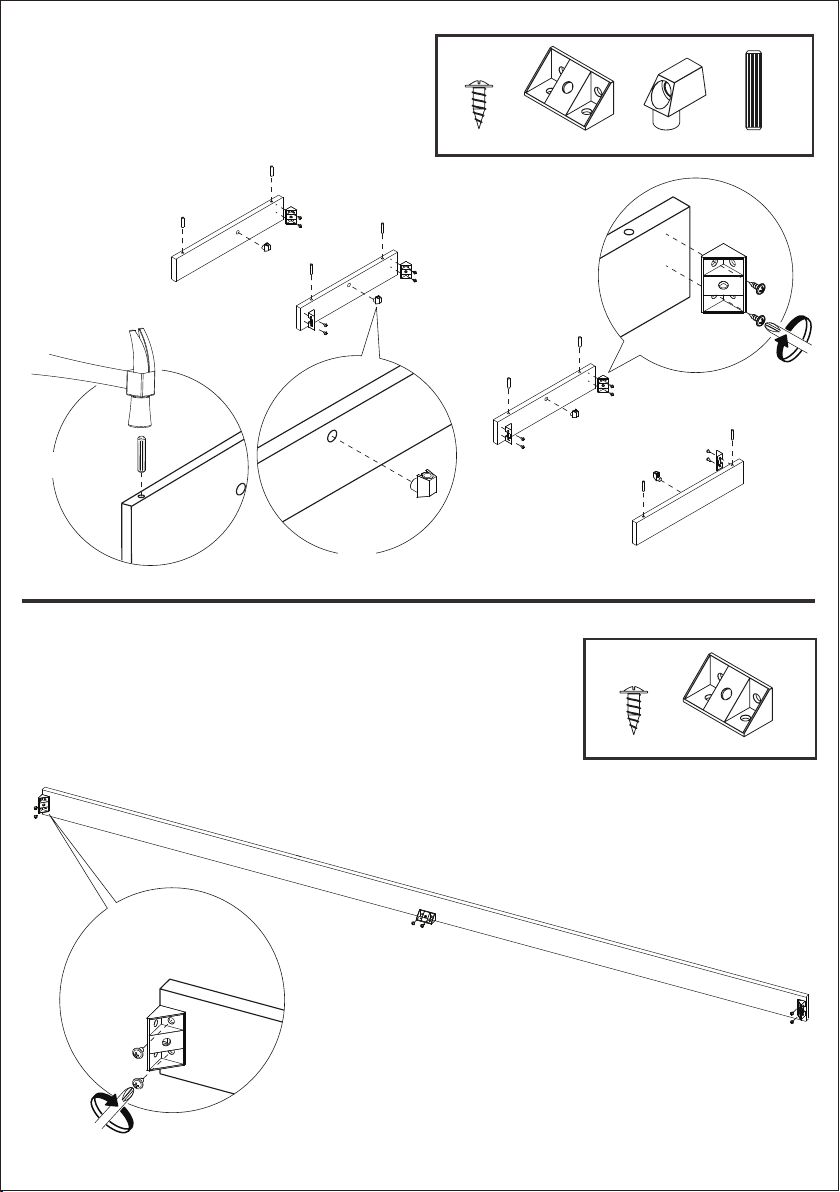

15
12
11
08x
160001023
04x
160001012
06x
160001018
12x
160006016
160006016
06x 03x
160001018
11
11
13
13
14
160001012
04x
160001023
08x
160006016
160001018
160006016
12x
06x
160001018
160006016
160006016
06x
03x

16
13
14
160006016
30x
04x
160006008
03x
160001018
16x
160006011
08x
160002004
11
11
13
13
14
12
11
11
13
13
14
12
160006008
04x
160002004
160006016
160006016
16x
08x
160001018
160006016
160006016
30x
03x

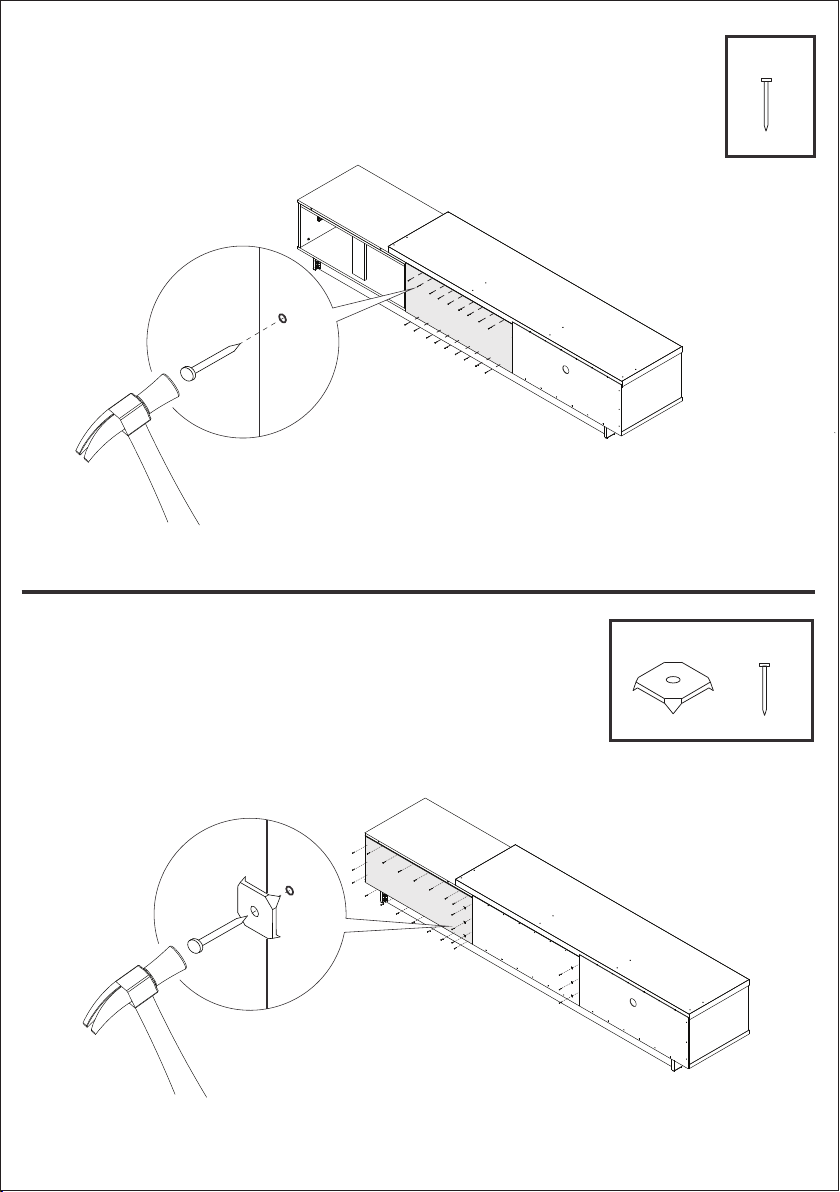

17
15
16
01x
180001075
17x
160006011
02
01
15
160001075
04x
160004001
160006011
17 x

17
18
18
23x
160006011
06x
160001002
18x
160006011
02
01
15
16
02
01
15
16
17
160006011
18x
160006011
160001002
23x
06x

19
19
20
08x
160001024
03x
160001023
08x
160001025
06
02
02
01
01
18
19
19
20
160001024
08x
160001023
03x
160001025
08x

21
20
22
03x
160006006
04x
160001024
04x
160001023
21
22
06
02
01
18
19
19
160006006
03x
160001024
04x
04x
160001023
160001023
