Linja BC45 User manual
Montageanleitung
Für die Modelle:
Kopenhagen / EN2
Larvik / E2
Lillehammer / EA2
LinJa GmbH & Co. KG
Unterdürrbacherstr. 222
97080 Würzburg
Tel: +49 931 453 24 350
Vorwort
Sehr geehrter Kunde,
wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben.
Bevor Sie die Sauna auspacken, überprüfen Sie die Verpackung auf eventuelle Schäden!
Spätere Reklamationen werden nicht anerkannt. Vor der Montage sind auch alle Teile auf Schäden
und Vollständigkeit zu prüfen.
Bitte beachten Sie vor der Montage und Gebrauch dieses Produktes sämtliche Hinweise und befolgen
Sie strikt die Vorgehensweise.
Diese Sauna wurde in Design und Funktionalität für den privaten Gebrauch entworfen.
Wir haften nicht für den unsachgemäßen Gebrauch unserer Produkte.
Unsere Produkte sind Gegenstand der ständigen Entwicklung.
Daher kann es Änderungen in der Gestaltung und Verwendung anderer Bauteile kommen.
Haben Sie fragen zum Produkt?
Kontaktieren Sie uns bitte. Unser Team hilft Ihnen gerne weiter.
Hinweise
Beim Auspacken festgestellte Beschädigungen müssen uns umgehend mit Fotos gemeldet werden.
Spätere Reklamationen werden nicht anerkannt!
Der Aufbau der Sauna sollte zu zweit unter Berücksichtigung dieser Aufbauanleitung erfolgen.
Der Stromanschluss für die Sauna muss von einem geprüften Elektriker erfolgen.
Dieser hat auch für eine ausreichende Erdung zu sorgen, um Unfälle und Fehlfunktion zu vermeiden.
Bitte lassen Sie einen Elektriker die Funktion des FI-Schutzschalters (falls vorhanden) überprüfen.
Bei der Statik des Fußbodens muss sichergestellt werden, dass er dem Gesamtgewicht der Sauna und
den dafür vorgesehenen Personen standhält.
Reklamationen, die aufgrund von falscher Montage oder Nutzung entstehen, sind von
der Gewährleistung ausgeschlossen!
Hinweis: Die Fotos sind nur für Ihre Referenz und können Abweichungen enthalten.

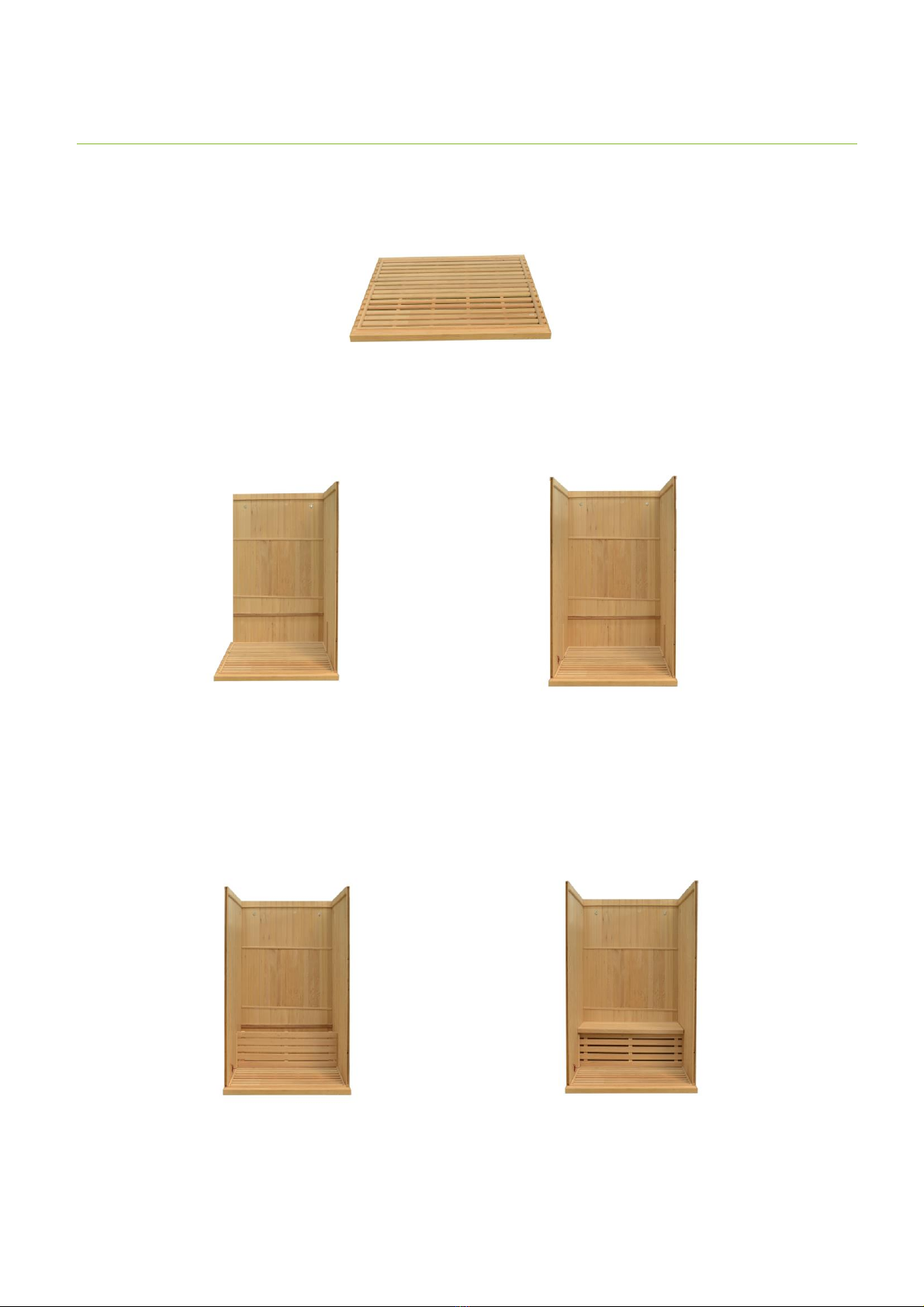

Montage
Schritt 1: Bodenplatte
Bitte richten Sie den Boden an der gewünschten Stelle aus, um mit dem Aufbau der Rück,- und
Seitenwände zu beginnen.
Schritt 2: Rück- und Seitenwände
Verbinden Sie bitte die Seitenpaneele mit dem Rückenwandpaneel und dem Bodenpaneel, indem Sie
diese auf die Furchen des Bodenpaneels aufsetzen. Bitte richten Sie die Schnallen aus und ziehen Sie
diese dann fest.
Schritt 3: Sitzbank
Je nach Modell bauen Sie nun bitte das vordere Bankpaneel für eine oder zwei Sitzbänke ein. Hierfür
schieben Sie dieses entlang der horizontalen Führung an den Seitenpaneelen. Geben Sie Acht, dass die
Seitenpaneele nicht zerkratzen
Anschließend installieren Sie bitte die Sitzfläche, indem Sie diese auf das Bankpaneel montieren.
Schritt 4: Front
Montieren Sie jetzt bitte das Frontpaneel, indem Sie dieses auf die Furchen des Bodenpaneels
aufsetzen. Auch hier richten Sie die Schnallen bitte aus und ziehen diese dann fest.
Schritt 5: Saunadach
Jetzt setzen Sie bitte das Dach auf die Sauna. Heben Sie das Dachpaneel vorsichtig an und setzen Sie
dieses auf die vier Seitenwände. Wenn Sie alle vier Ecken am richtigen Punkt platziert haben, drücken
sie das Dach vorsichtig nach unten, so dass es an alle vier Ecken bündig ist.
Schritt 6: Lampen
Um zum Schluss die Lampen für Ihre Sauna anzuschließen, ziehen Sie bitte die Kabel durch die kleinen
Löcher im Dachpaneel. Die weitere Verkabelung, sowie wie der Stromanschluss, findet direkt auf dem
Dachpaneel statt.
Schritt 7: Saunaofen
Bitte ziehen Sie das Kabel des Saunaofens von innen nach außen durch das kleine Loch in der
Seitenwand. Obwohl es sich um einen Stromanschluss mit 220-230V handelt, raten wir den Anschluss
von einem Fachmann durchführen zu lassen.
Sicherheitshinweise
Bringen Sie auf keinen Fall ein Türschloss an der Sauna an!
Berühren Sie Ofen und Lampen im angeschalteten Zustand auf keinen Fall mit den Händen!
Sorgen Sie für eine ausreichende Belüftung der Sauna!
Nutzen Sie die Sauna nicht, wenn Sie offene Wunden oder Verbrennungen haben!
Nutzen Sie die Sauna nicht, wenn Sie schwanger sind!
Kosultieren Sie vor der Benutzung einen Arzt, wenn Sie an einer der folgenden Problemen
leiden:
osie älter oder krank sind
oHyperthermalgesia
ostarkes Übergewicht
oDiabetes
oBluthochdruck
oHerz & und Kreislaufprobleme
Tipps zur Nutzung
empfohlene Temperatur: 60 –75°C
Trinken Sie ausreichend Wasser
Duschen Sie vor der Benutzung
Gehen Sie nach dem Essen oder anstrengenden Tätigkeiten (z.B. Sport) nicht sofort danach in
die Sauna.
Transport
Sorgen Sie dafür, dass die Kartons keiner Nässe ausgesetzt sind.

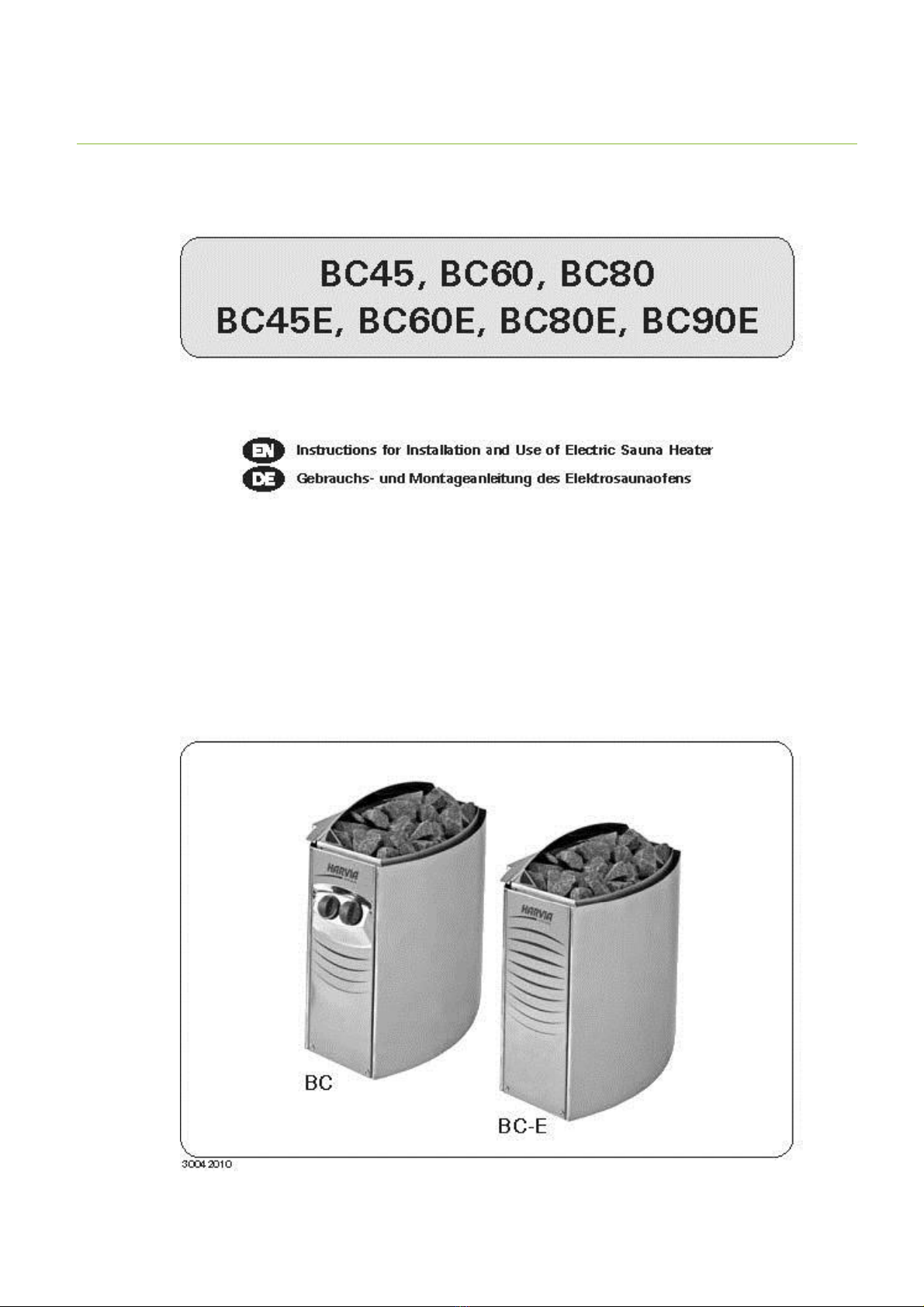

Bedienungsanleitung Saunaofen
EN DE
These instructions for installation and use are
intended for the owner or the person in charge of
the sauna, as well
as
for the electrician in charge
of the electrical installation of the heater . After
completing the installation, the person in charge
of the installation should give these instructions to
the owner of the sauna or to the person in charge
of its operation. Please read the instructions for use
carefully before using the heater.
The heater
is
designed for the heating of a sauna
room to bathing temperature. lt
is
not to be used for
any other purpose. Sauna heaters equipped
with CE signs meet all of the regulations for sauna
installations. Proper authorities monitor that the
regulations are being followed.
Congratulations on your choice!
CONTENTS
1.
INSTRUCTIONS FOR USE......................................................3
1.1. Piling of the SaunaStones............................................3
1.1.1.Maintenance............................................................3
.2. Heating of the Sauna.........................................................4

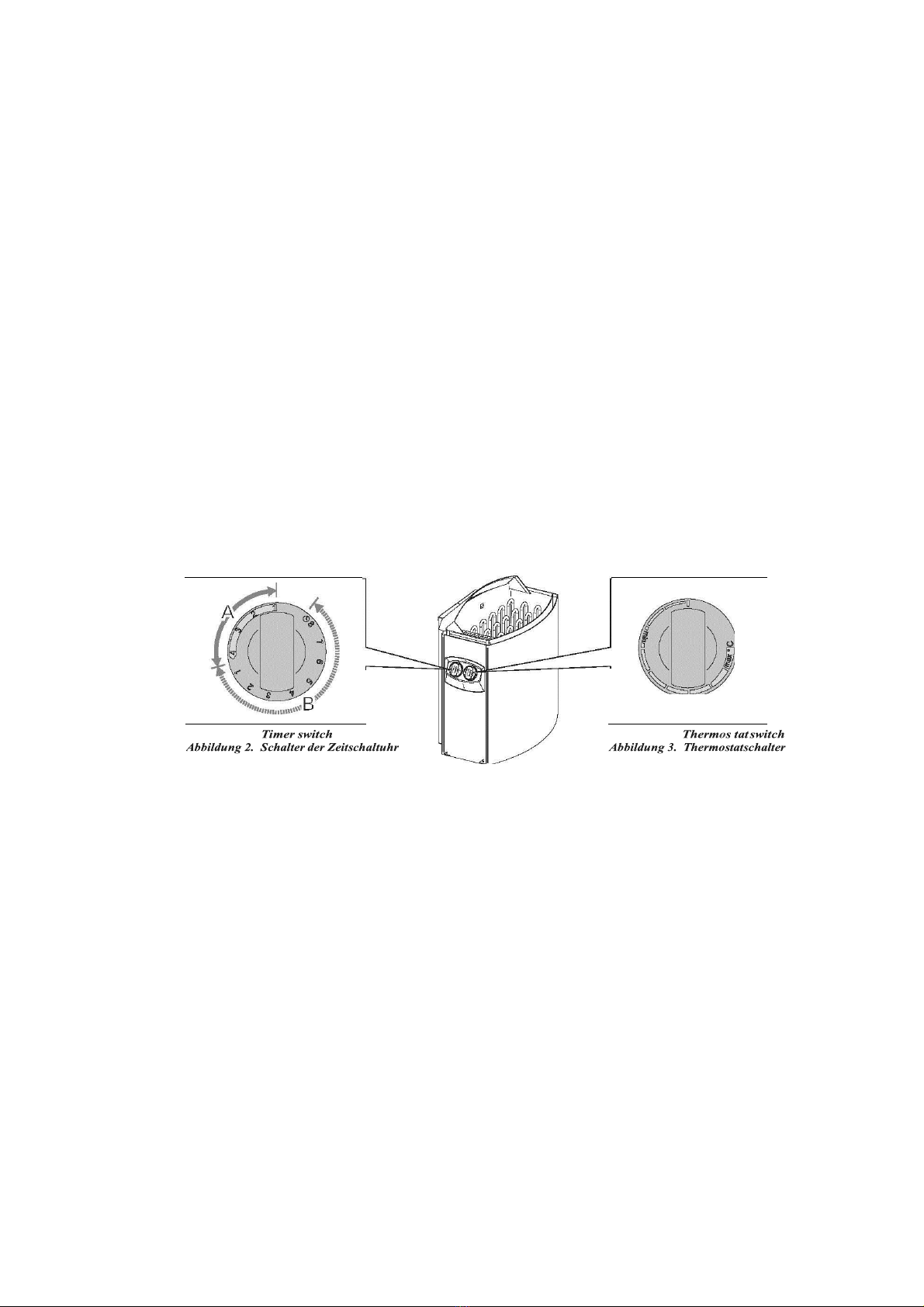

.3 . Using the Heater............................................................4
1.3.1.
. Heater On..........................................................4
1.3.2.
. Pre-sett ing Time (timed switch-on) .................4
1.3.3. Heater Off.............................................................5
1.3 .4 . Setting the Temperature .....................................5
.4. Throw ing Wa ter an Heated Stones ..... . ....•...•.............5
.5. lnstructions for Bat hing.....................................................6
.6.Warnings ........................... .,..................................................6
.7. Troubleshoot ing.............................................................6
2. SAUNA ROOM ........................................................................ 8
2.
1. Sauna Roo m Structure.................................................. 8
2.1. 1. Blackening of the saunawalls.............................8
2.2. Sauna Roo m Ventilation ...............................................9
2.3.
. Heate r Output..................................................................9
2
.4 . Sauna Room Hygiene .................................................9
3. . INSTRUCTIONS FOR INSTALLATION...................................10
3
.1 . Beiare Installation.....................................................10

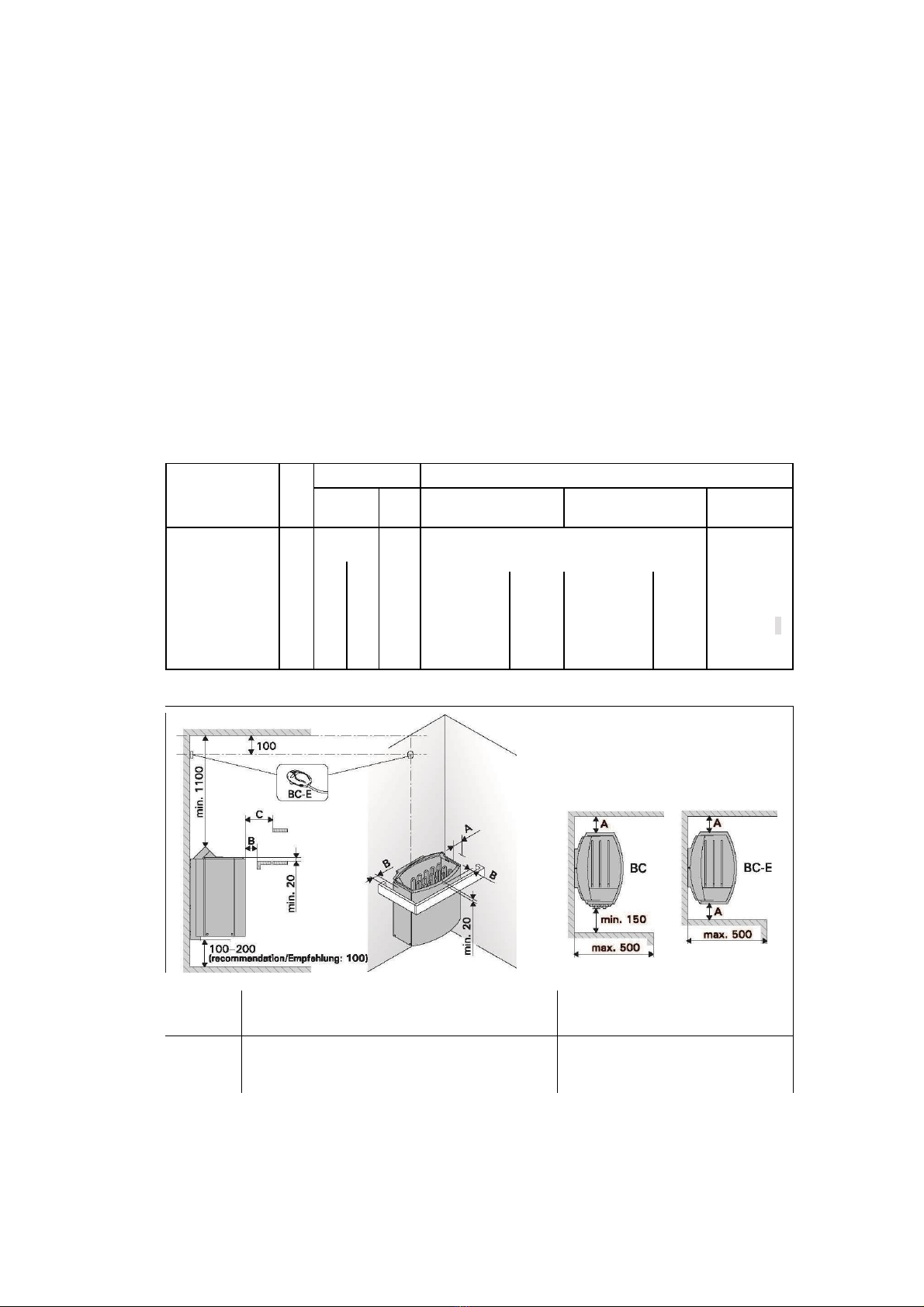

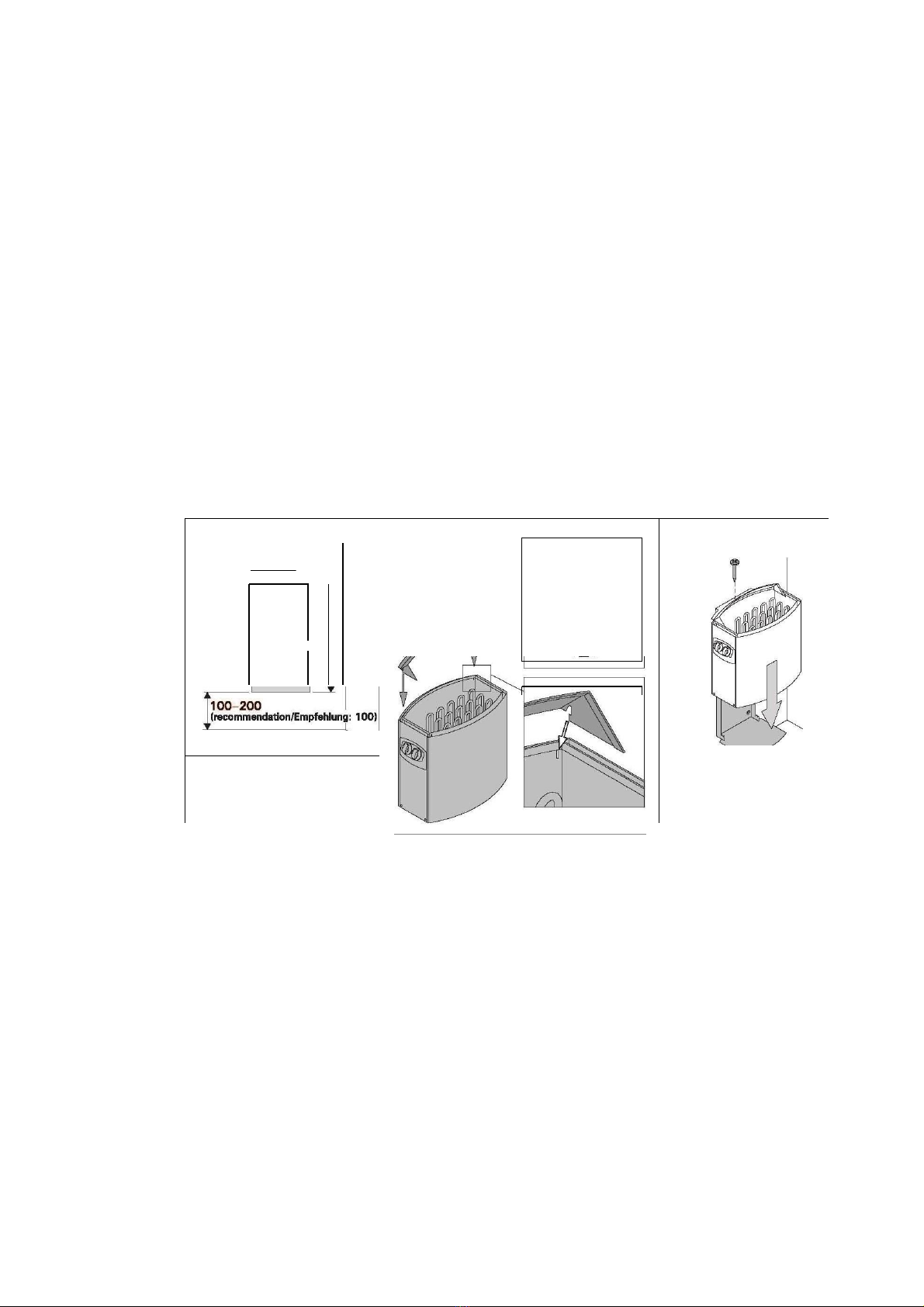

3 .2. Fastening the Heater an a Wall...................................11

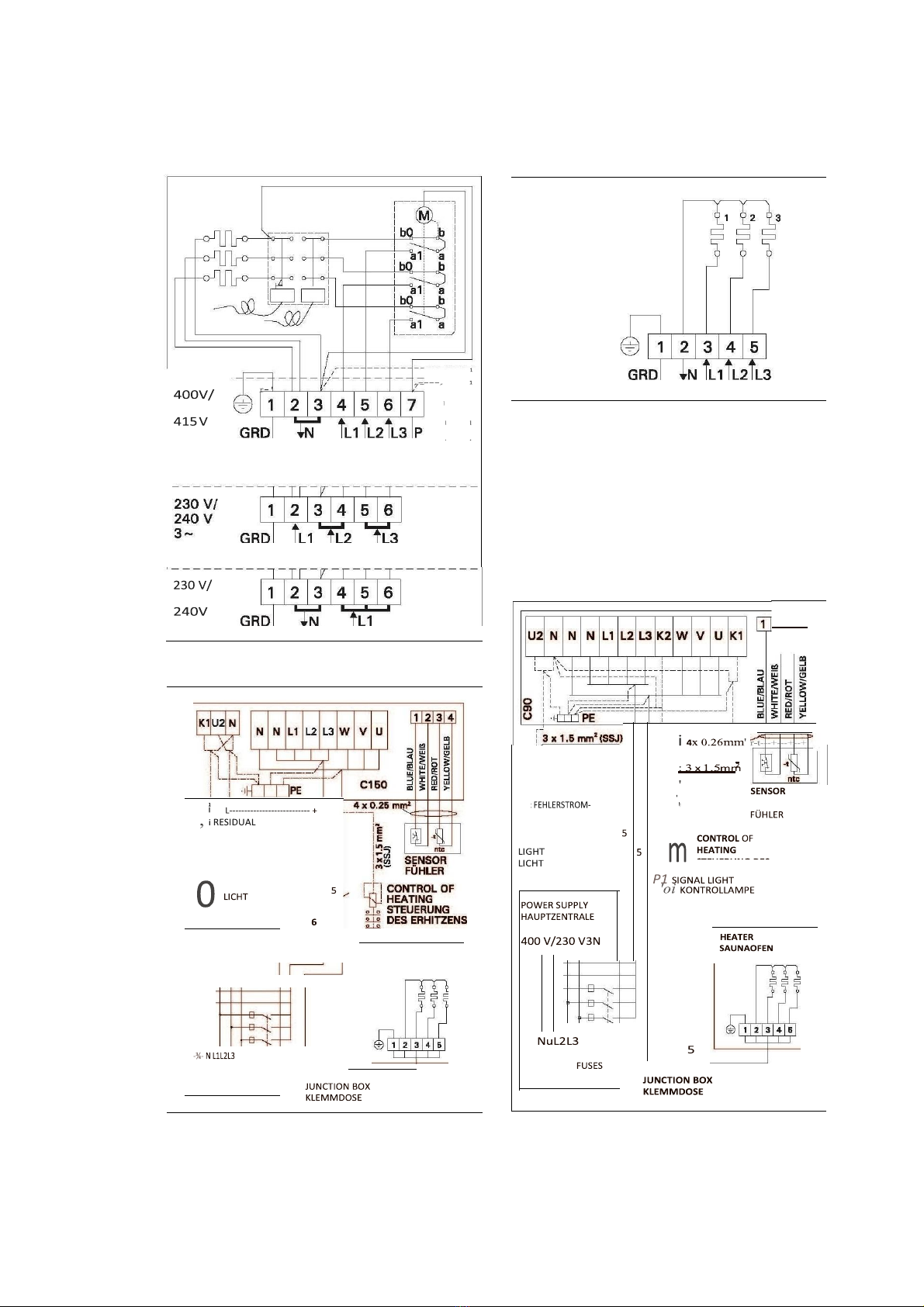

3 .3 . Electr icalConnections .................................................12
3.3.
. 1. Electric Heat er InsulationResistance ..............12
3.4.
Installationof the Contr ol Unit and Sensors (BC-E) . 1 3 3 .5.

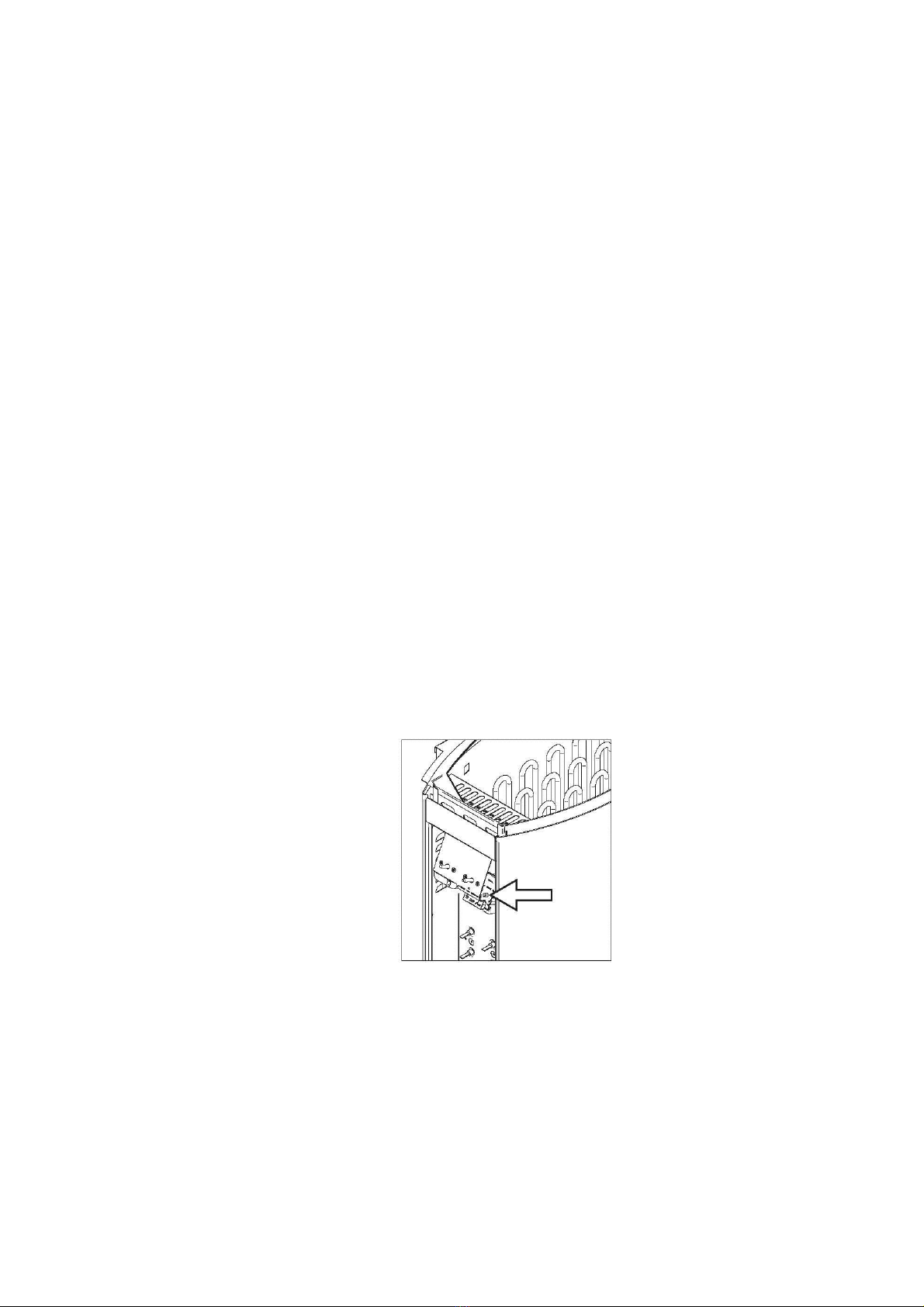

Resett ing the Overheat Protector........................................... 13
4. SPARE PARTS....................................................................... 15
Diese
Montage-
und
Gebrauchsanleitung
richtet
sich an den Besitzer der Sauna oder an die für die
Pflege der Sauna verantwortliche Person, sowie an
den für die Montage des Saunaofens zuständigen
Elektromonteur. Wenn der Saunaofen montiert ist,
wirddiese Montage- und Gebrauchsanleitunganden
Besitzer der Sauna oder die für die Pflege der Sauna
verantwortliche Person übergeben. Lesen Sie vor
Inbetriebnahme des Ofensdie Bedienungsanleitung
sorgfältig durch.
Der Ofen dient zum Erwärmen von Saunakabinen
auf Saunatemperatur . Die Verwendung zu anderen
Zwecken ist verboten. Saunaöfen, die über ein CE-
Symbol verfügen, erfüllen alle Bestimmungen für
Saunaanlagen. Die entsprechenden Behörden
kontrollieren, ob diese Bestimmungen eingehalten
werden.
Wir beglückwünschen Sie zu Ihrer guten Wahl
INHALT
1.
BEDIENUNGSANLEITUNG ..........................................................3
1.
1. A uf schichten der Saunaofensteine................................3
1.1.1. Wartung................................................................3
1.2 . Erhitzen der Saunakabine ..........,.,...............................4
1.3.
Benutzung des Ofens ....................................................4
1.3
.1. Ofen ein ............................................................... 4
1.3 .2. Voiw ahlzeit (zeitgeste uertes Einschalten)...........4
1.3.3. Ofen aus...............................................................5
1.3 .4. Einstellen der Temperatur....................................5
1.4. Aufguss...........................................................................5
1.5. An leitungen zum Saunen.................................................. 6
1.6 .Warnungen.....................................................................6
1.7. Störungen .......................................................................6
2.
. SAUNAKABINE .....................................................................8
2.1.
. Struk tur der Saunakabine............................................8
2.1.
. 1. Schw ärzung der Saunawände............................8
2.2.
. Belüftu ng der Saunakabine..........................................9
2.3.
. Leistungsabgabedes Ofens......................................9
2.4. Hygieneder Saunakabine..............................................9
3.
INSTALLATIONSANLEITUNG...............................................10
3. 1. Vor der Montage..........................................................10
3.2.
Befestigung des Saunaofens an der Wand
„
11
3.3.
. Elektroanschlüsse......................................................12
3 .3 .1. lsolationswiderstand des Elektrosaunaofens.....12
3 .4 . Anschlu ß des Steuergerätes und der Fühler (BC-E) . 1 3
3.
5 . Zurückstellen der Überhitzungssch utzes......................13
4.
. ERSATZTEILE .....................................................................15
2
'·
EN DE
1.
INSTRUCTIONS FOR USE 1. BEDIENUNGSANLEITUNG
1.
1. Piling of the Sauna Stones
The pilingof the sauna stones has agreat effect on
the functioning of the heater (figure 1).
lmportant information on sauna stones:
The stones should be
5-10
cm in diameter.
Usesolely angular split-face sauna stonesthat
are intended for use in a heater. Peridotite,
olivine-dolerite and olivine are suitable stone
types.
Neither light, porous ceramic "stones" nor soft
soapstones should be used in the heater. They
do not absorb enough heat when warmed up.
This can result indamage in heating elements.
Wash off dust from the stones before piling
them into the heater.
Please note when placing the stones:
•
Do not drop stones into the heater.
•
Do not wedge stones between the heating
elements.
•
Place the stones sparsely to ensure that air can
circulate between them.
•
Pile the stones so that they support each other
instead of lying their weight on the heating
elements.
•
Do not form a high pile of stones on top of the
heater.
•
No such objects or devices should be placed
insidetheheater stone space or nearthe heater
that could change the amount or direction of
the air flowing through the heater.
1.1.
Aufschichten der Saunaofensteine
Die Schichtung der Ofensteine hat eine große Aus-
wirkung auf die Effizienz des Ofens (Abb.
1
).
Wichtige Informationen zu Saunaofensteinen:
•Die Steine sollten einen Durchmesser von
5-10
cm haben.
•
Verwenden Sie nur spitze Saunasteine mit rau-
er Oberfläche, die für die Verwendung in Sau-
naöfen vorgesehen sind. GeeigneteGesteinsar-
ten sind Peridodit, Olivin-Dolerit und Olivin.
•
Im Saunaofen sollten weder leichte poröse
,,Steine" aus Keramik noch weiche Speckstei-
ne verwendet werden. Sie absorbieren beim
Erhitzen nicht genügend Wärme, was zu einer
Beschädigung der Heizelemente führen kann.
•
Die Steine sollten vor dem Aufschichten von
Steinstaub befreit werden.
Beachten Sie beim Platzieren der Steine Folgendes:
•
Lassen Sie die Steine nicht einfach in den Ofen
fallen.
•
Vermeiden Sie ein Verkeilen von Steinen
zwischen den Heizelementen.
•Schichten Sie die Steine in lockerer Anordnung, so
dass Luft zwischen ihnen hindurchströmen kann.
•
Schichten Sie die Steine so aufeinander, dass
sie nicht gegen die Heizelemente drücken.
•
Schichten Sie die Steine oben auf dem Ofen
nicht zu einem hohen Stapel auf.
•
In der Steinkammer oder in der Nähe des
Saunaofens dürfen sich keine Gegenstände
oder Geräte befinden, die die Menge oder die
Richtung des durch den Saunaofen führenden
Luftstroms ändern.
Figure 1. Piling of the sauna stones
Abbildung 1. Aufsohiohtung der Saunaofensteine
1 .1 .1. Maintenance
Due to large variation in temperature, the sauna
stones disintegrate in use. Rearrange the stones at
least once a year or even more often if the sauna is
in frequent use. At the same time, remove any pieces
of stones from the bottom of the heater and replace
any disintegrated stones with new ones. By doing
this, the heating capability of the heater stays optimal
and the risk of overheating isavoided.
1.1.1.
Wartung
Aufgrund der großen Wärmeänderungen werden die
Saunasteine spröde und brüchig. Die Steine sollten
mindestens einmal jährlich neu aufgeschichtet wer-
den, bei regelmäßigem Gebrauch öfter. Bei dieser
Gelegenheit entfernen Sie bitte auch Staub und Ge-
steinssplitter aus dem unteren Teil des Saunaofens
und ersetzen beschädigte Steine. Hierdurch bleibt
die Heizleistung des Ofens optimal, und das Risiko
der Überhitzung wirdvermieden.
3
i
i
EN
1.2.
Heating of the Sauna
When operating the heater for the first time, both the
heater andthe stonesemit smell.To removethe smell,
the sauna room needs to be efficiently ventilated.
lf the heater output is suitable for the sauna room, it
will take about an hour for a properly insulated sauna
to reach the required bathing temperature
(I>
2 .3. ) .
The
sauna stones normally reach the bathing
temperature at the same time as the sauna room. A
suitable temperature for the sauna room is about 65-
80 °C.
1.3.
Using the Heater
Before switching the heater on always check that
there isn't anything on top of the heater or inside the
given safety distance. 1>1.6.
•
Heater models BC45, BC60 and BC80 are
equipped with a timer and a thermostat. The
timer
is
for setting the on-time for the heater
and the thermostat is for setting a suitable
temperature.
I>
1. 3.1 .- 1.3.4 .
•
Heater models BC45E, BC60E, BC80E and
BC90E are controlled from a separate control
unit. Seethe instructions for use of the
selected control unit model.
DE
1.2.
Erhitzen der Saunakabine
Beim ersten Erwärmen sondern sich von Saunaofen
und Steinen Gerüche ab. Um diese zu beseit igen,
muss die Saunakabine gründlich gelüftet werden .
Bei einer für die Saunakabine angemessenen Ofen-
leistung ist eine isolierte Sauna innerhalb von einer
Stunde auf die erforderliche Saunatemperatur aufge-
heizt
(1>2. 3.
). Die Saunaofensteine erwärmen sich ge-
wöhnlicherweise in derselben Zeit auf Aufgusstempe-
ratur wie die Saunakabine. Die passende Temperatur in
der Saunakabine beträgt et wa 65 bis 80 °C.
1.3.
Benutzung des Ofens
Bitte überprüfen Sie, bevor Sie den Ofen anschal- ten,
dass keine Gegenstände auf dem Ofen oder in
unmittelbarer Nähe des Ofens liegen.
I>
1 .6 .
•
Die
Ofenmodelle BC45, BC60 und BC80 sind
mit einer Zeitschaltuhr und einem Thermostat
ausgestattet. Die Zeitschaltuhr regelt die
Einschaltzeit des Ofens und das Thermostat die
Temperatur.
I>
1.3.1.-1.3.4.
•
DieOfenmodelle BC45E, BC60E,BC80E
und BC90E werden mit einemseparaten
Steuergerät bedient. Beachten Sie die
mitgelieferte Bedienungsanleitung der
Steuerung.
1.3.1.
Heater On
•
Turn the timer switch to the "on" section
(section A in figure 2, 0-4 hours). The
heater starts heatingimmediately.
1.3.2.
Pre-setting Time (timed switch-on)
1.3
3 .1 . Ofenein
•
Stellen Sie den Schalter der Zeitschaltuhr
in den Abschnitt "ein" (Abschnitt A in Abb.
2, 0-4 Stunden). Der Ofen beginnt sofort
zu heizen.
Turn the timer switch to the "pre-setting"
section (section Bin figure 2,0-8 hours).
The heater starts heating when the timer
has turned the switch back to the "on"
section. After this, the heater will be on for about
four hours.
Example: You want to go walking for three hours
and have a sauna bath after that. Turn the timer
switch to the "pre-setting" section at number 2.
1.3 .2 . Vorwahlzeit (zeitgesteuertes Einschalten)
Stellen Sie den Schalter der Zeitschaltuhr
in den Abschnitt "Vorw ahl" (Ab schnitt Bin
Abb. 2, 0-8 Stunden). Der Ofen beginnt
zu heizen, wenn die Zeitschaltuhr den
Schalter zurück in den Abschnitt "ein" gedreht hat.
Danach bleibt der Ofen etw a vier Stunden lang an.
Beispiel: Sie möchten drei Stunden lang spazieren
gehen und danach ein Saunabad nehm en . Stellen
The timer starts. After two hou,rs
the heater
Sie den Schalter der Zeitschaltuhr in den Abschnitt
starts heating. Because it takes about one hour for the
sauna to be heated, it will be ready for bathing after
about three hours, that is, when you come back from
your walk.
4
"Vorwahl" auf Nummer 2.
DieZeitschaltuhrbeginntzulaufen. NachzweiStun-
den beginnt derOfenzu heizen. Da es etwa eine Stun-
dedaue,rt bis die Sauna erhitztist, wird sie nachetwa
dreiStunden fürdas Saunabad bereit sein, also dann,
wenn Sie von Ihrem Spaziergang zurückkehren.
Figure 2.
Figure 3.
1.3.3. Heater Off
The heater switches off, when the timer
@
EN DE
·
turns the switch back to zero. You can
switch the heater off at any time by turn-
ing the timer switch to zero yourself.
Switch the heater off after bathing. Sometimes it
may be advisable to leave the heater on for a while
to let the wooden parts of the sauna dry properly.
NOTE! Always check that the heater has switched
oft and stopped heating after the timer has turned
the switch to zero.
1.3.4. Setting the Temperature
The purpose of the thermostat (figure 3) is to keep
the temperature in the sauna room on a desired
level. By experimenting, you can find the setting that
suits you best.
Begin experimenting at the maximum position. lf,
during bathing, the temperature rises too high, turn
the switch counter-clockwise alittle. Note that even
a sma/1difference within the maximum section will
change the temperature of the saunaconsiderably.
1 .4. Throwing Water on Heated Stones
The airinthe saunaroombecomesdrywhenwarmed
up. Therefore, it is necessary to throw water on the
heated stonesto reach a suitable level of humidity in
the sauna. The effect of heat and steam on people
varies - by experimenting, you can find the levels of
temperature and humidity that suit you best.
NOTE! The maximum volume of the ladle is 0.2
litres. lf an excessive amount of water is poured on
the stones, only part of it willevaporate and the rest
may splashasboilinghot wateronthebathers.Never
throw wateronthe stones whenthere arepeople near
the heater, because hat steam may burn their skin.
NOTE! The water to be thrown on the heated stones
should meet the requirements of clean household
water (table
1
).
Only special aromas
designed for
sauna water may be used. Follow the instructions
given on the package.
Zeitschaltuhr den Schalter zurück auf null
gedreht hat. Sie können den Ofen jeder-
zeit selbst ausschalten, indem Sie den
Schalter der Zeitschaltuhr auf null stellen.
Schalten Sie den Ofen nach dem Saunabad aus.
Manchmal ist es ratsam, den Ofen noch eine Weile
weiter laufen zulassen, um die Holzteile der Sauna
richtig trocknen zu lassen.
ACHTUNG! Vergewissern Sie sich stets, dass der
Ofen ausgeschaltet ist und nicht mehr heizt, wenn
die Zeitschaltuhr den Schalter zurück auf null ge-
dreht hat.
1.3.4. Einstellen der Temperatur
Zweck des Thermostats (Abb. 3) ist es, die Tempe-
ratur in der Saunakabine auf der gewünschten Höhe
zu halten. Durch Ausprobieren können Sie ermitt eln,
welche Einstellung für Sie am besten geeignet ist.
Beginnen Sie mit der höchsten Einstellung. Wenn
die Temperatur während des Saunabades zu hoch
ansteigt, drehen Sie den Schalter ein Stück gegen
den Uhrzeigersinn. Beachten Sie, dass im oberen
Temperaturbereich auch kleine Änderungen die
Temperaturin der Saunabeträchtlichbeeinflussen.
1.4.
Aufguss
Die Saunaluft trocknet bei Erwärmung aus, daher
sollte zurErlangung einer angenehmen Luftfeuchtig-
keit auf die heißen Steine des Saunaofens Wasser
gegossen werden. Die Auswirkungen von Hitze und
Dampf sind von Mensch zu Menschunterschiedlich
- durch Ausprobieren finden Sie die Temperatur-
und Luftfeuchtigkeitswerte, die für Sie am besten
geeignet sind.
ACHTUNG! Die Kapazität der Saunakelle sollte
höchstens 0,2
1
betragen. Auf die Steine sollten kei-
ne größeren Wassermengen auf einmal gegossen
werden, da beimVerdampfen sonst kochend heißes
Wasseraufdie Badenden spritzenkönnte.AchtenSie
auchdarauf, daß Sie kein Wasser auf die Steine gie-
ßen, wenn sich jemand in deren Nähe befindet. Der
heiße Dampf könnte Brandwundenverursachen.
ACHTUNG! Als Aufgusswasser sollte nur Wasser
verwendet werden, das die Qualitätsvorschriften für
Haushaltswasser erfüllt (Tabelle 1
).
Im Aufgusswas-
ser dürfen nurfür diesen Zweck ausgewiesene Duft-
stoffe verwendet werden. Befolgen Sie die Anwei-
sungen auf der Packung.
Water property
Wassereigenschaft
Effect
Wirkung
Recommendation
Empfehlung
Humus concentration
Humusgehalt
Colour, taste, precipitates
Farbe, Geschmack, Ablagerungen
< 12
mg/1
lron concentration
Eisengehalt
Colour, odour, taste, precipitates
Farbe, Geruch, Geschmack, Ablagerungen
<0,2
mg/
1
Hardness: most important substances are
manganese (Mn) and lime, i.e. calcium (Ca).
Wasserhärte: Die wichtigsten Stoffe sind
Mangan (Mn) und Kalk, d.h. Kalzium (Ca).
Precipitates
Ablagerungen
Mn:
<0,05
mg/1
Ca:
< 100
mg/1
Chlorinated water
Gechlortes Wasser
Health risk
Gesundheitsschädlieh
Forbidden to use
Darf nicht verwendet werden
Seawater
Salzwasser
Rapid corrosion
Rasche Korrosion
Forbidden to use
Darf nicht verwendet werden
Table 1.
Tabelle 1.
Water quality requirements
Anforderungen an die Wasserqualität
5
1.3.3. Ofen aus
- Der Ofen wird ausgeschaltet, wenn die
EN
1.5.
lnstructions for Bathing
•
Begin by washing yourself.
•
Stay in the sauna for as long as you feel com-
fortable.
•
Forget all your troubles andrelax.
•
According to established sauna conventions,
you must not disturb other bathers by speaking
in a loud voice.
•
Do not force other bathers from the sauna by
throwing excessive amounts of water on the
stones.
•
Cool your skin down as necessary. lf you are in
good health, you can have a swim if a swim-
ming place or pool is available.
•
Wash yourself after bathing.
•
Rest for a while and let your pulse go back to
normal. Have a drink of fresh water or a soft
drink to bring your fluid balance back to normal.
1.6.
Warnings
Staying in the hot sauna for long periods of
time makes the body temperature rise, which
may be dangerous.
Keep away from the heater when it is hot. The
stones and outer surface of the heater may
burn your skin.
Keep children away from the heater.
Do not let young, handicapped or
ill
people
bathe in the sauna on their own.
•
Consult your doctor about any health-related
limitations to bathing.
•
Consult your child welfare clinic about taking
little babies to the sauna.
•
Be very careful when moving in the sauna, as
the platform and floors may be slippery.
•
Never go to a hot sauna if you have taken alco-
hol, strong medicines or narcotics.
•
Never sleep in a hot sauna.
•
Sea air and a humid climate may corrode the
metal surfaces of the heater.
•
Do not hang clothes to dry in the sauna, as this
may cause a risk of fire. Excessive moisture
content may also cause damage to the electri-
cal equipment.
1.7.
Troubleshooting
Note! Allservice operations must bedonebyprofes-
sional maintenance personnel.
The heater does not heat.
•
Check that the fuses to the heater are in good
condition.
•
Check that the connection cable is connected
(1>3.3.).
•
Turn the timer switch to the "on" section
(I>
1.3.1.).
•
Turn the thermostat to a higher setting
(1>1.3.4.).
•
Check that the overheat protector has not gone
off . The timer works but the heater does not
heat. (1>3.5.)
The sauna room heats slowly. The water thrown
on the sauna stones cools down the stones
quickly.
•
Check that the fuses to the heater are in good
6
DE
1.5.
Anleitungen zum Saunen
•
Waschen Sie sich vor dem Saunen.
•
Bleiben Sie in der Sauna, solange Sie es als
angenehm empfinden.
•
Vergessen Sie jeglichen Stress, und entspan-
nen Sie sich.
•
Zu guten Saunamanieren gehört, daß Sie Rück-
sicht auf die anderen Badenden nehmen, indem
Sie diese nicht mit unnötig lärmigem Benehmen
stören.
•
Verjagen Sie die anderen auch nicht mit zu
vielen Aufgüssen.
•
Lassen Sie Ihre erhitzte Haut zwischendurch ab-
kühlen. Falls Sie gesund sind, und die Möglich-
keit dazu besteht, gehen Sie auch schwimmen.
•
Waschen Sie sich nach dem Saunen.
•
Ruhen Sie sich aus, bis Siesich ausgeglichen
fühlen. Trinken Sie klares Wasser oder einen
Softdrink, um Ihren Flüssigkeitshaushalt zu
stabilisieren.
1.6.
Warnungen
•
Ein langer Aufenthalt in einer heißen Sauna
führt zum Ansteigen der Körpertemperatur,
was gefährlich sein kann.
•
Achtung vor dem heißen Saunaofen. Die Steine
sowie das Gehäuse werden sehr heiß und kön-
nen die Haut verbrennen.
•
Halten Sie Kinder vom Ofen fern.
•
Kinder, Gehbehinderte, Kranke und Schwache
dürfen inder Sauna nicht alleingelassen werden.
•
Gesundheitliche Einschränkungen bezogen auf
das Saunen müssen mit dem Arzt besprochen
werden.
•
Über das Saunen von Kleinkindern sollten Sie
sich in der Mütterberatungsstelle beraten lassen.
•
Gehen Sie nicht in die Sauna, wenn Sie unter
dem Einfluß von Narkotika (Alkohol, Medika-
menten, Drogen usw.)stehen.
•
Schlafen Sie nie in einer erhitzten Sauna.
•
Meer- und feuchtes Klima können die Metall-
oberflächen des Saunaofens rosten lassen.
•
Benutzen Sie die Sauna wegen der Brandge-
fahr nicht zum Kleider- oder Wäschetrocknen,
außerdem können die Elektrogeräte durch die
hohe Feuchtigkeit beschädigt werden.
1.7.
Störungen
Achtung! Alle Wartungsmaßnahmen müssen von
qualifiziertem technischem Personal durchgeführt
werden.
Der Ofen wärmt nicht.
•
Vergewissern Sie sich, dass die Sicherungen
des Ofens in gutem Zustand sind.
•
Überprüfen Sie, ob das Anschlusskabel
eingesteckt ist (1>3.3.).
•
Stellen Sie den Schalter derZeitschaltuhr in
den Abschnitt "ein"
(I>
1.3.1.).
•
Stellen Sie das Thermostat auf eine höhere
Einstellung
(I>
1.3.4.).
•
Überprüfen Sie, ob der Überhitzungsschutz
ausgelöst wurde. Die Zeitschaltuhr läuft, aber
der Ofen wärmt nicht.(1>3.5.)
Die Saunakabine erhitzt sich zu langsam. Das auf
die Saunaofensteine geworfene Wasser kühlt die
Steine schnell ab.
EN DE
condition.
•Check that all heating elements glow when the
heater is on.
•Turn the thermostat to a higher setting
(1>1.3.4.).
•Check that the heater output is sufficient
(1>2.3.).
•Check the sauna stones
(I>
1.
1.). Too tightly
piled stones, the settling of stones with time
or wrong stone type can hinder the air flow
through the heater, which results in reduced
heating efficiency.
•
Check that the sauna room ventilation has been
arranged correctly
(1>2.2.).
The sauna room heats quickly, but the
temperature of the stones remain insufficient.
Water thrown on the stones runs through.
•Turn the thermostat to a lower setting
(1>1. 3 . 4 .
).
•
Check that the heater output is not too high
(1>2.3.).
•
Check that the sauna room ventilation has been
arranged correctly
(1>2.2.).
The sauna room heats unevenly.
•Check that the heater has been installed
in the correct height. The heater heats the
sauna best, when it is installed
100
mm from
the floor. The maximum installation height is
200
mm.
(1>3.2.)
Panel or other material near the heater blackens
quickly.
Check that the requirements for safety
distances are fulfilled (t>3.1.).
Check the sauna stones
(I>
1.
1.). Tao tightly
piled stones, the settling of stones with
time or wrang stone type can hinder the air
flow through the heater, which may result in
overheating of surrounding materials.
Also see section
2.1.1.
The heater emits smell.
•See section
1.2.
•
The hot heater may emphasize odours mixed
in the air that are not, however, caused by the
sauna or the heater. Examples: paint, glue, oil,
seasoning.
The heater makes noise.
•BC: The timer is a mechanical device and it
makes a ticking sound when it is functioning
normally. lf the timer ticks even when the
heater is switched off, check the timer's
wiring.
•Occasional bangs are most likely caused by
stones cracking due to heat.
•The thermal expansion of heater parts can
cause noises when the heater warmsup.
•
Vergewissern Sie sich, dass die Sicherungen
des Ofens in gutem Zustand sind.
•
Vergewissern Sie sich, dass bei
eingeschaltetem Ofen alle Heizelemente glühen.
•
Stellen Sie das Thermostat auf eine höhere
Einstellung
(t> 1 . 3 .4 .
).
•
Überprüfen Sie, ob die Ofenleistung
ausreichend ist
(1>2.3.).
•
Überprüfen Sie die Saunaofensteine
(I>
1.
1.).
Eine zu feste Stapelung der Steine, das
Absetzen der Steine mit der Zeit und falsche
Steinsorten können den Luftstrom durch den
Ofen behindern, was zu einer verminderten
Heizleistung führt.
•Vergewissern Sie sich, dass die Belüftung der
Saunakabine korrekt eingerichtet wurde
(t>2.2 .
).
Die Saunakabine erwärmt sich schnell, aber die
Temperatur der Steine ist unzureichend. Das auf
die Steine geworfene Wasser läuft durch.
•
Stellen Sie das Thermostat auf eine niedrigere
Einstellung
(t>l .3 .4 .
).
•
Überprüfen Sie, ob die Ofenleistung nicht zu
hoch ist
(1>2.3.).
•
Vergewissern Sie sich, dass die Belüftung der
Saunakabinekorrekteingerichtet wurde
(t>2.2.).
Die Saunakabine erhitzt sich ungleichmäßig.
•
Vergewissern Sie sich, dass der Ofen in der
richtigen Höhe angebracht wurde. Der Ofen
kann die Sauna am besten erhitzen, wenn er
100
mm über dem Boden angebracht wird. Die
maximale Montagehöhe beträgt
200
mm.
(t>3.2.)
Panele und andere Materialien neben dem Ofen
werden schnell schwarz.
•
Überprüfen Sie, ob die Anforderungen für
Sicherheitsabstände eingehalten werden
(t>3.1.).
•
Überprüfen Sie die Saunaofensteine
(I> 1.
1.).
Eine zu feste Stapelung der Steine, das
Absetzen der Steine mit der Zeit und falsche
Steinsorten können den Luftstrom durch den
Ofen behindern, was zu einer Überhitzung der
umliegenden Materialien führen kann.
•
Siehe auch Abschnitt 2.1.1.
Der Ofen gibt Gerüche ab.
•
Siehe Abschnitt
1.2.
•
Ein heißer Ofen kann Gerüche in der Luft
verstärken, die jedoch nicht durch die Sauna
oder den Ofen selbst verursacht wurden.
Beispiele: Farbe, Klebstoff, Öl, Würzmittel.
Der Ofen verursacht Geräusche.
•
BC: Die Zeitschaltuhr ist ein mechanisches
Gerät und verursacht daher ein tickendes
Geräusch, wenn sie normal funktioniert.
Ertönt das Ticken, obwohl der Ofen nicht
eingeschaltet ist, untersuchen Sie die
Anschlüsse derZeitschaltuhr.
•
PlötzlicheKnall-Geräuscheentstehenmanchmal
durch Steine, die aufgrund der Hitze platzen.
•
Die Ausdehnung der Ofenteile wegen derHitze
kann bei der Erwärmung des Ofens Geräusche
verursachen.
7
EN DE
2.
SAUNA ROOM 2. SAUNAKABINE
2.
1. Sauna Room Structure 2. 1. Struktur der Saunakabine
A. lnsulation
wool,
thickness
50-
100
mm.
The
A.
Isolierwolle,
Stärke
50-
100
mm.
Die
Saunaka-
sauna room must be insulated carefully so that
bine muss sorgfältig isoliert werde,n
damit der
the heater output can be kept moderately low.
B. Moisture protection, e.g. aluminium paper.
Place the glossy side of the paper towards the
sauna. Tape the seams with aluminium tape.
C. Vent gap of about 10 mm between the mois-
ture protection and panel (recommendation).
D. Low mass 12- 16 mm thick panel board. Before
starting the panelling, check the electric wiring
and the reinforcements in the walls required by
the heater and benches.
E. Vent gap of about 3 mm between the wall and
ceiling panel.
F.
The height of the sauna is usually 2100 - 2300 mm.
The minimum height depends on the heater (see
table 2). The space between the upper bench
and ceiling should not exceed 1200 mm.
G. Use floor coverings made of ceramic materials
and dark joint grouts. Particles disintegrating
from the sauna stones and impurities in the
sauna water may stain and/or damage sensitive
floor coverings.
Ofen nicht zu viel Leistung erbringen muss.
B. Feuchtigkeitsschutz, z.B. Aluminiumpapier. Die
glänzende Seite des Papiers muss zur Sauna
zeigen. Nähte mit Aluminiumband abdichten.
C. Etwa 10 mm Luft zwischenFeuchtigkeits-
schutz und Täfelung (Empfehlung).
D.
l eichtes, 12- 16 mm starkes Täfelbrett. Vor
Beginn der Täfelung elektrische Verkabelung
und für Ofen und Bänke benötigte Verstärkun-
gen in den Wändenüberprüfen.
E.
Etwa 3 mm Luft zwischen Wand und Deckentäfelung.
F. Die Höhe der Sauna ist normalerweise 2100-
2300 mm. Die Mindesthöhe hängt vom Ofen
ab (siehe Tabelle 2). Der Abstand zwischen
oberer Bank und Decke sollte höchstens
1200 mm betragen.
G.
Bodenabdeckungen aus Keramik und dunkle
Zementschlämme verwenden. Aus den Sau-
nasteinen entweichende Partikel und Verun-
reinigungen im Wasser können sensible Böden
verf ärben oder beschädigen.
NOTE! Check from the fire authorities which parts
ACHTUNG! Fragen Sie die Behörde,n
welcher Teil
of the firewall can be insulated. Flues which are in
use must not be insulated.
NOTE! Light protective covers which are installed
directly to the wall or ceiling may be a fire risk.
2.1.1. Blackening of the sauna walls
lt
is perfectly normal for the wooden surfaces of the
sauna room to blacken in time. The blackening may
be accelerated by
•sunlight
•
heat from the heater
•
protective agents on the walls (protective
agents have a poor heat resistancelevel)
•
fine particles disintegrat ing from the sauna
stones which rise with the air flow.
der feuerfesten Wand isoliert werden kann. Rauchfän-
ge, die benutzt werden, dürfen nicht isoliert werden.
ACHTUNG! leichte, direkt an Wand oder Decke an-
gebrachte Schutzabdeckungen sind ein Brandrisiko.
2
.1 .1 . Schwärzung der Saunawände
Es ist ganz no rmal , w enn sich die Holzoberfl ächen
einer Sauna mit der Zeit verfärben. Die Schwärzung
w ird beschleunigt durch
•
Sonnenlicht
•
Hitze des Ofens
•
Täfelungsschutz an den Wänden (m it geringem
Hitzewiderstand)
•
Feinpartikel, die aus den zerfallenden Sauna-
steinen in die Luft entweichen.
8
EN
2.2. Sauna Room Ventilation
The air in the sauna room should change six times per
hour. Figure 5 illustrates different sauna room
ventilation options.
DE
2.2.
Belüftung derSaunakabine
Die Saunaluft sollte sechsmal pro Stunde ausge-
tauscht werden. Abb. 5 zeigt verschiedene Optio-
nen der Saunabelüftung.
A.
Supply air vent location. lf mechanical exhaust
ventilation is used, place the supply air vent
above the heater. lf gravity exhaust ventilation
is used, place the supply air vent below or next
to the heater. The diameter of the supply air
pipe must be 50- 100 mm.
BC-E: Do not place
the supply air vent so that the air flow cools
the temperature sensor (see the temperature
sensor installation instructions in the control
unit installation instructions)!
B.
Exhaust air v ent . Place the exhaust air vent
near the floor, as far away from the heater as
possible. The diameter of the exhaust air pipe
should be twice the diameter of the supply air
pipe.
C.
Optional vent for drying (closed during heating
and bathing). The sauna can also be dried by
leaving the door open after bathing.
D.
lf the exhaust air vent is in the washroom , the
gap underneath the sauna door must be at
least 100 mm. Mechanical exhaust ventilation
is mandatory.
2.3.
Heater Output
When the walls and ceiling are covered with panels
andinsulationbehindthe panelsis adequate,the heat-
er output is defined according to the volume of the
sauna. Non-insulated walls (brick, glass block, glass,
concrete, tile, etc.) increase the need for heater out-
put. Add 1,2 m
3
to the volume of the sauna for each
non-insulated wallsquaremeter.Forexample, a10 m
3
sauna room with a glass door equals the output re-
quirement of about a 12 m
3
sauna room. lf the sauna
room has log walls, multiply the sauna' s volume by
1,5. Choose the correct heater output from table2.
2.4.
Sauna Room Hygiene
Bench towels should be used during bathing to pre-
vent sweat from getting onto the benches.
The benches, walls and floor of the sauna should
be washed thoroughly at least every six months.
Use a scrubbing brush and sauna detergent.
Wipe dust and dirt from the heater with a damp
cloth. Remove lime stains from the heater using a
10% citric acid solution and rinse.
A.
Luftzufuhr. Bei mechanischer Entlüftung Luft-
zufuhr über dem Ofen anbringen. Bei Schwer-
kraftentlüftung Luftzufuhr unter oder neben
dem Ofen anbringen. Der Durchmesser des
Luftzufuhrrohres muss 50-100 mm betragen. BC-
E: Luftzufuhr nicht so anbringen, dass sie
den
Temperaturfühlerabkühlt(zurAnbringung
des
Temperaturfühlers siehe Installationsanwei-
sungen des Steuergeräts)!
B.
Entlüftung. Entlüftung in Bodennähe anbringen,
so weit weg vom Ofen wie möglich. Der Durch-
messer des Entlüftungsrohres sollte doppelt so
groß sein wie bei der Luftzufuhr.
C.
Optionale Lüft ung zum Trocknen (während
Heizung und Bad geschlossen). Die Sauna kann
auch durch die offene Tür getrocknetwerden.
D. Wenn die Entlüftung im Waschraum liegt,
muss dieLücke unter der Saunatür mindestens
100 mm betragen. Mechanische Entlüftung ist
Pflicht.
2.3.
Leistungsabgabe des Ofens
Wenn Wand und Decke vertäfelt und ausreichend
isoliert sind, richtet sich die Leistungsabgabe des
Ofens nach dem Volumen der Sauna. Nicht isolierte
Wände (Stein, Glasbausteine, Glas, Beton, Kacheln)
erhöhen die benötigte Ofenleistung. Jeder Quadrat-
meter nicht isolierter Wand entspricht 1,2 m
3
mehr
Saunavolumen. Eine 10 m
3
große Saunakabine mit
Glastür z.B. entspricht in der Leistungsabgabe einer
12 m
3
großen Sauna. Bei Balkenwänden Saunavo-
lumen mit 1,5 multiplizieren. Korrekte Leistungsab-
gabe des Ofens aus Tabelle 2 wählen.
2.4.
Hygiene derSaunakabine
Liegetücher benutzen , um die Bänke vor Schweiß zu
schützen.
Bänke, Wände und Boden der Sauna mindestens
alle sechs Monate waschen. Bürste und Saunarei-
nigungsm itt el verwenden.
Staub und Schmutz vom Ofenmit feuchtem Tuch
abwischen. Kalkablagerungen am Ofen mit 10
%
Zitronensäure entfernen und spülen.
9
EN DE
3. INSTRUCTIONS FOR INSTALLATION
3.
1. Before Installation
Before installing the heater, study the instructions
for installation. Check the following points:
•
ls the output and type of the heater suitable for
the sauna room?
The cubic volumes given in
table 2 should be followed.
•
ls
the supply voltage suitable for the heater?
•
The location of the heater fulfils the minimum
requirements concerning safety distances given
in fig.
6
andtable 2.
lt is absolutely necessary to install the heater ac-
cording to these values. Neglecting them causes a
risk of fire. Only one electrical heater may be installed
in the sauna room.
3. INSTALLATIONSANLEITUNG
3. 1. Vor der Montage
Bevor Sie den Saunaofen inst allieren, lesen Sie die
Montageanleitung und überprüfen Sie folgende Din-
ge:
•Ist der zu montierende Saunaofen in Leistung
und Typ passend für die Saunakabine?
Die
Rauminhaltswerte in Tabelle
2
dürfen weder
über noch unterschritten werden.
•
Ist die Netzspannung für den Saunaofen geeig-
net?
•
Der Montageort des Ofens erfüllt die in Abbil-
dung 6 und Tabelle 2 angegebenen Sicherheits-
mindestabstände.
Diese Abstände müssen unbedingt eingehalten
werden,daein Abweichen Brandgefahr verursacht.
In einer Sauna darf nur ein Saunaofen installiert
werden.
Heater
Ofen
Modeland
dimensions /
Modell und Maße
Out -
pul
Leis-
tung
Sa una room
Saunakabine
Elec tri cal connecti ons
Elekt roanschlüsse
Cubic vol.
Rauminhalt
Height
Höhe
400 V 3N~
Connecting
cable
I
Anschl usskabel
Fus e
Sicherung
230 V 1N~
Connecting
cable
I
Anschlusskabel
Fuse
Sicherung
To sensor
An Fühler
(BC-E
(BC-E)
Width /Breit e
•
BC 480 mm
•BC-E 4 50 mm
Depth/ Tiefe 3 10 mm
Height /Höhe 540 mm
Weight/Gew ic ht 11 kg
Stones/Ste ine
max. 25 kg
kW
1> 2 . 3 .
min.
mm
See
fig.
8.
The
measu
e
r
ment
s
apply
to
the
connec
ting
cable only!
Siehe Abbildung 8 . Die Messungen beziehen sich
ausschließlich auf das Anschlusskabel'
mm'
min.
,m
max.
,m
mm '
A
mm '
A
BC45 /BC45 E
4,5
3
6
1900
5
X
1,5
3
X
10
3
X
2,5
1
X
20
4
X
0,25
-
BC60/BC60 E
6,0
5
8
1 90 0
5 X 1, 5
3
X
1 0
3 X 2,5
1
X
35
4
X
0,25
BC80/B
C80
E
,8 0
7
1 2
1 900
5 X ,2 5
3
X
1 6
3 x 6
1
X
3 5
4 X 0 , 25
BC9 0 E
9,0
8
14
1900
5
X
2, 5
3
X
16
3
X
10
1
X
50
4
X
0,25
Table 2. Installation details
Tabelle 2. Montageinformationen
The heater can be mounted in a recess
with a minimum height of 1900
millimetres.
Der Saunaofen kann in einer Wandnische
angebracht werden, deren Höhe min.
1900 mm beträgt.
Amin.
from side to wall, upper platform or rail
von der Seitenfläche zur Wand, zur oberen Bank oder
zum oberen Geländer
B min.
C min.
from front surface to upper platfo rm or rail
von der Vorderflä che zur oberen Bank oder zum
oberen Geländer
BC45/BC45E
35
20
35
BC60/BC60E
50
30
50
BC80/BC80E
100
30
80
BC90E
120
40
100
Figure
6.
Abbildung
6.
10
Sa fe t y distanc e s (all dimensions in millimeters)
Sicherheitsmi ndestab stände (alle Abmessungen in Millime tern)
EN
3.2. Fastening the Heater on a Wall
See fi gure 7.
1.
Fasten the wall-mounting rack on the wall by
using the screws which come with the rack.
NOTE! There must be a support, e.g. a board,
behind the panel, so that the fastening screws
can be screwed into a thicker wooden material
than the panel. lt there are no boards behind
the panel, the boards can also
be
fastened on
the panel.
2.
The right- or left-handedness of the heater
can be changed by installing it to the rack
correspondingly. Make sure the clip fastens in
the holeproperly.
3.
Lift the heater to the rack on the wall so that
the fastening hooks of the lower part of the
rack go behind the edge of the heater body.
Lock the edge of the heater onto the rack by a
screw.
DE
3.2.
Befestigung des Saunaofens an der Wand
Siehe Abbildung 7.
1.
Befestigen Sie das Montagegestell mit den
dazu gelieferten Schrauben an der Wand.
ACHTUNG! An den Stellen, an denen die
Befestigungsschrauben angebracht werden,
muss sich hinter den Paneelen als Stütze z.B.
ein Brett befinden, in dem die Schrauben fest
sitzen. Falls sich hinter den Paneelen keine
Bretter befinden, können diese auch vor den
Paneelen angebracht werden.
2. Der Saunaofen kann zur Bedienung durch
Rechts- oder Linkshänder unterschiedlich an der
Wand montiert werden. Versichere, dass die
Befestigungs-Ösen richtig dafür vorgesehene
Aufhängung sitzen.
3. Heben Sie den Saunaofen so auf das Gestell an
der Wand, daß die Befestigungshaken unten am
Gestell hinter den Rand des Saunaofenrumpfes
kommen. Schrauben Sie den oberen Rand des
Saunaofens am Montagegestellfest.
1
•
6
'
x
240
(
□
!!)
'' r,)
r,)
@
0
@
"
,t
'
ii)
2.
3.
TYPE
X min.
BC45/BC45E
145
BC60/BC60E
160
BC80/BC80E
210
BC90E
220
Figure
7.
Abbildung
7.
Fastening the heater on a wall (all dimensions in millimeters)
Befestigung des Saunaofens an der Wand (alle Abmessungen in Millimetern)
11
EN
3.3.
Electrical Connections
The heater may only be connected to the electrical
network in accordance with the current regulations
by an authorised, professional elect rician.
•
The heater is semi-stationarily connected to the
junction box (figure 8: A) on the sauna wall.
DE
3.3.
Elektroanschlüsse
Der Anschluss des Saunaofens an das Stromnetz darf
nur von einem zugelassenen Elektromonteur unter Be-
achtung der gültigen Vorschriftenausgeführt werden.
•
Der Saunaofen wird halbfest an die Klemmdose
(Abb. 8: A) an der Saun awand befestigt. Die
The junction box must be splash-proo,f
and
Klemmdose muß spritzw asserfest sein und darf
its maximum height from the floor must not
exceed 500 mm.
•
The connecting cable (figure
8:
B) must be of
rubber cable type H07RN-F or its equivalent.
NOTE! Due to thermal embrittlement, the use
of PVC-insulated wireastheconnectingcable
of the heater
is
forbiclden.
•
lf the connecting and installation cables are
higher than 1000 mm from the floor in the
sauna or inside the sauna room walls, they
must be able to endure a minimum temperature
of 170 ° C when loaded (for example, SSJ).
Electrical equipment installed higher than
1000 mm from the sauna floor must be
höchstens 500 mm über dem Fußboden ange-
bracht werden.
•
Als Anschlusskabel (Abb.
8:
B) wird ein Gum-
mikabel vom Typ H07RN-F oder ein entspre-
chendes Kabel verwendet.
ACHTUNG! PVC-
isolierte Kabel dürfen wegen ihrer schlechten
Hitzebeständigkeit nicht als Anschlusskabel des
Saunaofens verwendet werden.
•
Falls der Anschluss oder die Montagekabel
höher als in 1000 mm Höhe über dem Boden
in die Sauna oder die Saunawände münden,
müssen sie belastet mindestens eineTempera-
tur von 170 ° C aushalten (z.B. SSJ). Elektroge-
rät e, die höher als 1000 mm vom Saunaboden
approved for use in a temperature of 125 °C
angebracht w erde,n
müssen für den Gebrauch
(marking Tl 25).
•
Inaddition to supply connectors, the BCheaters
areequipped with aconnector
(P),
which makes
the control of the electric heating possible
(figure 10). Voltage control is transmitted from
the heater when it is switched on. The control
cable for electrical heating is brought directly
into the junction box of the heater, and from
there to the terminal block of the heater along
a rubber cable with the same cross-section
area as that of the connecting cable.
•
Whenclosing the cover of the connection box
make sure that the upper edge of the cover is
placed correctly.
lf the upper edge is misplaced
water can enter the connection box. Figure
8.
bei 125 ° C Umgebungst emperat ur zugelassen
sein (Vermerk Tl 25).
•
Die BC-Saunaöfen sind zusätzlich zum Net zan-
schluss mit einer Klemme
(P)
ausgestatt et , wel-
che die Möglichkeit zur Steuerung der Elektro-
heizung bietet (A bb . 10). Der Ofen übernimmt
mit dem Einschalten die Spannungsregelung.
Das Steuerungskabel für die Elektroheizung
wird direkt zur Klemmdose des Saunaofens
gelegt und von dort aus durch ein Gummikabel
der gleichen Stärke weiter zur Reihenklemme
des Saunaofens geleitet.
•
Achten Sie beim Schließen des Deckels des
Anschlusskastens darauf, dass sich der Deckel
vollständig verschließt.
Wenn der Deckel nicht
richtig sitzt , kann Wasser in den Anschlusska-
sten laufen. Abbildung 8.
Figure 8. Closing the cover of the oonneotion box (all dimensions in millimeters)
Abbildung
8.
Das Verschließen des Anschlusska stens (alle Abmessungen in Millimetern)
3.3.1.
Electric Heater lnsulation Resistance
When performing the final inspection of the electri-
cal installations, a "leakage" may be detected when
measuring the heat er' s insulation resistance. The
reason for this is that the insulating material of the
heating elements has absorbed moisture from the
air (st orage , transport). After operating the heater
for a few tim es, the moisture will be removed from
the heating elements.
Do not connect the power feed for the heater
through the RCD (residual current device)!
12
3.3.1.
lsolationswiderstand des Elektrosaunaofens
Bei der Endkontrolle der Elektroinstallationen kannbei
der Messung des lsolationsw iderst andes ein "Leck"
auftreten, was darauf zurück zufü hren ist , daß
Feuchtigkeit aus der Luft in das lsolationsmaterial der
Heizw iderst ände einget ret en ist (bei Lagerung und
Transport ). Die Feu chtigkeit ent w eic ht aus de n
Widerständen nach zwei Erw ärm unge n.
SchaltenSiedenNetzstromdesElektrosaunaofens
nicht über den Fehlerstromschutzschalter ein!
Klemmdos e
EN
3.4.
Installation of the Control Unit and
Sensors (BC-E)
The control unit includes detailed instructions for
fastening the unit on the wall. lnstallthe temperature
sensor on the wall of the sauna room above the
heater. lt should be installed on the lateral centre
line of the heater, 100 mm downwards from the
ceiling. Figure 6.
Do not place the supply air vent so that the air
flow cools the temperature sensor. Figure 5.
3.5.
Resetting the Overheat Protector
lf the temperature of the sauna room becomes dan-
gerously high, the overheat protector will perma-
nentlycut off the supply of the heater. The overheat
protector can be reset after the heater has cooled
down.
BC
The reset button is located in located inside the
heater's connection box (figure
9). Only persons
authorised to carry out electrical installationscan
reset the overheat protector.
Prior to pressing the button, the cause of the fault
must be found.
•Are the stones crumbled and pressedtogether?
•
Has the heater been on for a long time while
unused?
•
ls the sensor of the thermostat out of place or
broken?
•
Has the heater been banged orshaken?
BC-E
See the installation instructions for control unit.
DE
3.4.
Anschluß des Steuergerätes und der
Fühler (BC-E)
In Verbindung mit dem Steuergerät werden genaue-
reAnweisungen zudessenBefestigunganderWand
gegeben. Der Temperaturfühler wird ander Sauna-
wand oberhalb des Saunaofens, 100 mm unterhalb
derDecke auf der Achse in BreitenrichtungdesSau-
naofens angefracht. Abbildung 6.
Luftzufuhr nicht so anbringen, dass sie den
Temperaturfühler abkühlt. Abbildung 5.
3.5.
ZurückstellenderÜberhitzungsschutzes
WenndieTemperatur in derSaunakabine gefährlich
stark ansteigt, unterbricht der Überhitzungsschutz
die Stromzufuhr zum Ofen permanent. Der Überhit-
zungsschutz kannnachAbkühlen desOfenszurück-
gesetzt werden.
BC
Der Rücksetzungsknopf befindet sich im An-
schlussgehäuse des Ofens (Abb.
9). Nur eine zu
Elektroinstallationen befugte Person darf diese Ar-
beit ausführen.
Vor Betätigung des Knopfes muß die Ursache der
Fehlfunktion festgestellt werden:
•Sind die Steine im Saunaofen verkeilt oder spröde?
•
War der Saunaofen lange angeschaltet und
wurde nicht benutzt?
•
Ist der Thermostatfühler an einem falschen
Platz oder defekt?
•
War der Saunaofen starken Stößen ausgesetzt?
BC-E
Siehen Sie Gebrauchs- und Montageanleitung des
Steuergeräts.
Figure 9.
Abbildung 9.
Reset button for overheat protector
Rücksetzknopf des Überhitzungsschutzes
13
SICHERUNGEN
, ! RESIDUAL
l t:i.\ CURRENT DEVICE
2 3 4
EN DE
Figure 11. Electrical connections of
BC-E
heater
Abbildung 11. Elektroanschlüsse des Saunaofens BC-E
Figure
10.
Electrical connections of
BC
heater
Abbildung
10.
Elektroanschlüsse des Saunaofens
BC
Figure 12a. 3-phase electrical connections of control
unit
C150
and
BC-E
heater
Figure 12b.
3-phase electri cal connections of control
unit C90 and BC-E heater
Abbildung 12a. 3-phasiger Elektroanschlüsse das Abbildung 12b.
Steuergerät C150 und desSaunaofens BC-E
3-phasfger Elektroanschlüsse das
Steuergerät C90 und des Saunaofens BC-E
14
HEATER
SAUNAOFEN
POWER SUPPLY
HAUPTZENTRALE
LIGHT
! FEHLERSTROM-
1 SCHUTZSCHALTER
It:i. \ CURRENT DEVICE
L.,
'-; 1
CONTROL OF HEATING
STEUERUNG DES ERHITZEN$
This manual suits for next models
6
Table of contents
