Sawo KRIOS User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
KRIOS HEATER
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
KRI-45NB
KRI-45NS
KRI-60NB
KRI-60NS
KRI-80NB
KRI-80NS
KRI-90NB
KRI-90NS
AVAILABLE AS:
• TRENDLINE
• PREMIUM
Onnittelut loistavasta kiuasvalinnasta!
Tutustu huolellisesti käyttöohjeisiin ennen
tuotteen käyttöä.
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully before
using the heater.
Vastukset
Heating Elements
Termostaatti
Thermostat
Ylikuumenemissuojan
palautuspainike
Reset Button Hole Ajastin
Timer
Sarjanumero
Serial Number

SUOMI
2
OHJEKIRJA SISÄLTÄÄ
TÄRKEITÄ LISÄTIETOJA
KIUKAAN KÄYTÖSTÄ JA
HUOLLOSTA
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
KIUKAAN PEITTÄMINEN
AIHEUTTAA PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
TURVALLISUUSOHJEET ...................................................................4
KÄYTTÄJÄLLE: ................................................................................4
ASENTAJALLE: ................................................................................6
KIUKAAN ASENNUS........................................................................8

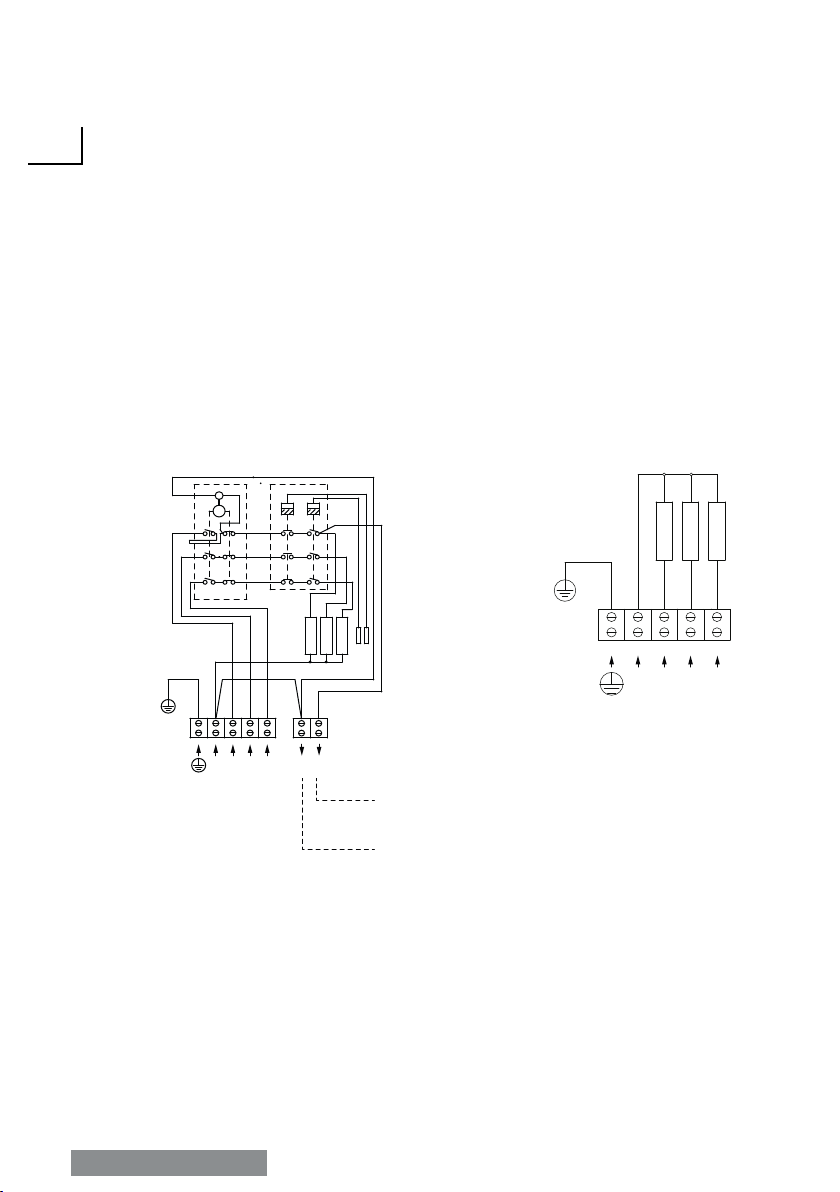

KYTKENTÄKAAVIO ........................................................................10
OHJAUSKESKUKSEN KÄTISYYDEN VAIHTO .....................................11
YLIKUUMENEMISSUOJAN NOLLAAMINEN........................................12
KIUASKIVET .................................................................................14
KIVIEN LADONTA KIUKAASEEN......................................................14
OHJAUSSÄÄTIMET ........................................................................16
TERMOSTAATTI.............................................................................16
AJASTIN .......................................................................................16
SENSORIN SIJAINTI (NS-MALLIT) ..................................................17
SAUNAHUONEEN LÄMMITYS ..........................................................18
ERISTYS .......................................................................................20
ILMANVAIHTO ..............................................................................20
SAUNAN HUOLTO..........................................................................22
VIANETSINTÄKAAVIO....................................................................24
TEKNISET TIEDOT ........................................................................26
KRIOS KIUKAAN VARAOSAT...........................................................27
SISÄLLYSLUETTELO

ENGLISH 3
NOTE!
Warranty is not covering damages
which are caused by installing, using
or maintenance of contrary guidelines
in this manual. Contact for your retailer
in warranty questions.
HUOM!
Takuu ei kata vahinkoja, jotka
aiheutuvat ohjeiden vastaisesta
asennuksesta, käytöstä tai ylläpidosta.
Takuuasioissa ota aina yhteyttä
jälleenmyyjääsi/maahantuojaan.
TABLE OF CONTENTS
SAFETY INSTRUCTIONS ..................................................................5
FOR USER: .....................................................................................5
FOR TECHNICIANS:.........................................................................7
HEATER INSTALLATION ...................................................................9
ELECTRICAL DIAGRAM ..................................................................10

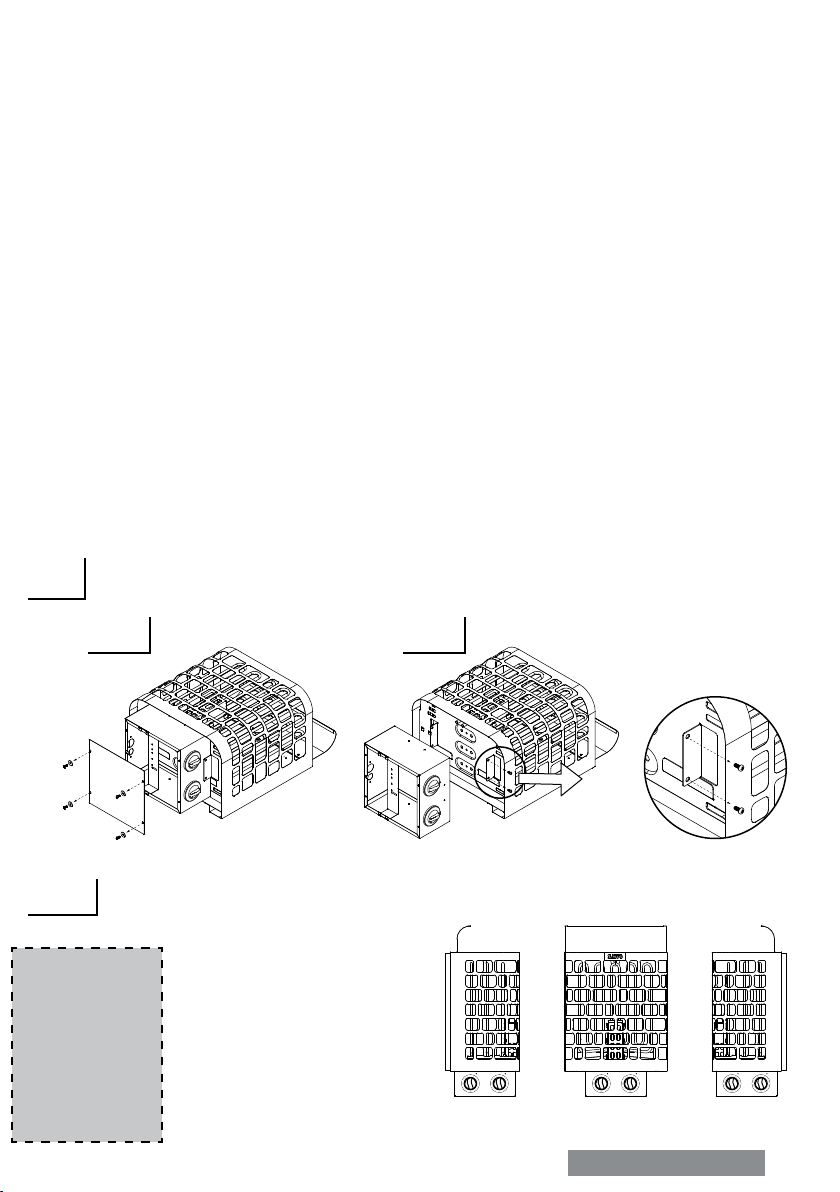

REPOSITIONING OF THE BUILT-IN CONTROL UNIT......................... 11
RESETTING OVER HEATED THERMOSTAT .......................................12
HEATER STONES...........................................................................15

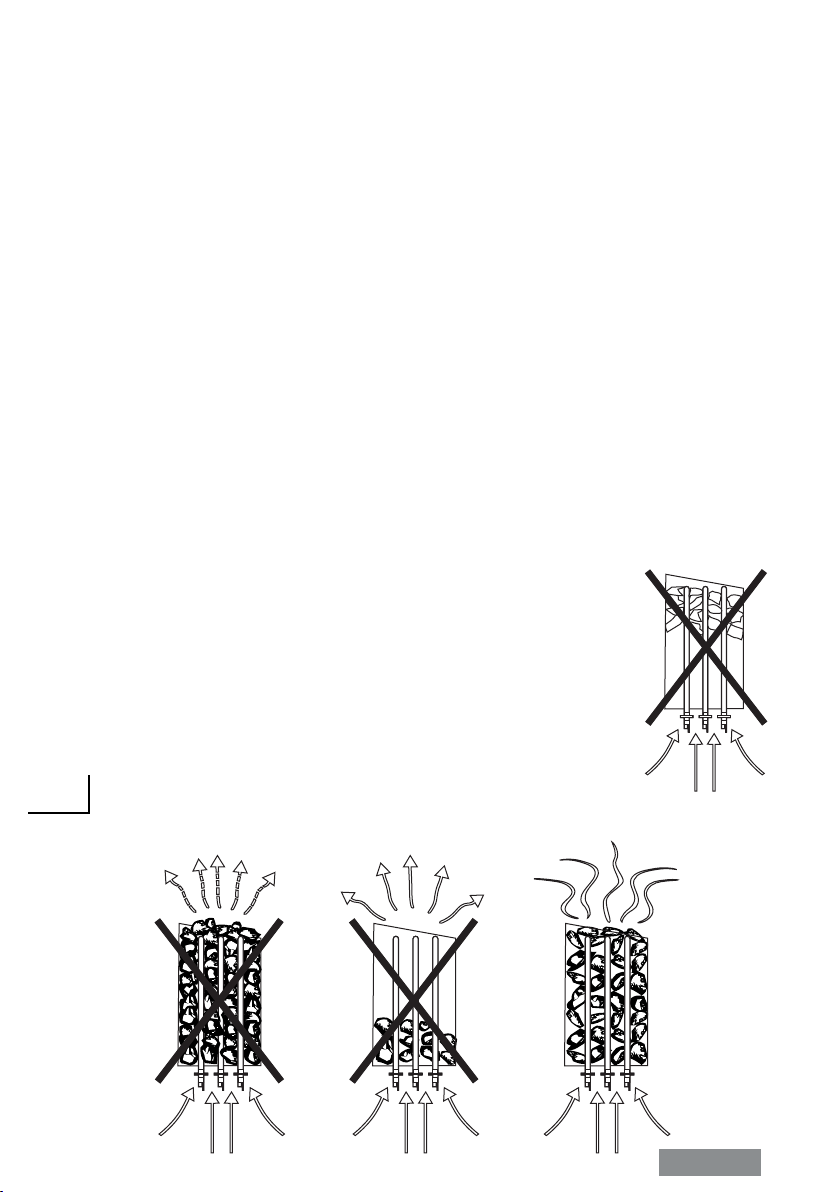

LOADING STONES INTO THE HEATER ............................................15
CONTROL SETTINGS .....................................................................16
THERMOSTAT ...............................................................................16
TIMER .........................................................................................16
SENSOR LOCATION (NS-MODELS)..................................................17
HEATING OF THE SAUNA...............................................................19
INSULATION .................................................................................21
AIR VENTILATION.........................................................................21
SAUNA MAINTENANCE ..................................................................23
DIAGNOSTIC TABLE ......................................................................25
TECHNICAL DATA..........................................................................26
KRIOS HEATER SPARE PARTS ........................................................27

SUOMI
4
TURVALLISUUSOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä.
Käyttäjälle:
• Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyysiset
tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta
turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa puhdistaa tai huoltaa kiuasta ilman valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä valmista ruokaa kiukaalla.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. uima- tai porealtaasta) tai merivettä löylyvetenä. Se
tuhoaa kiukaan.
• Kiukaan asentamisen jälkeen lämmitä saunaa n. 30 minuutin ajan. Älä ole saunan
sisällä suorittaessasi ensimmäistä lämmitystä (kts. sivu 18).
• Varmista ettei kiukaalla ole syttyvää materiaalia, ennen kuin kytket kiukaan päälle.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g) . From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay inside the
sauna room while performing the operation. See page 19
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (kts. sivu
8).
• Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva
raitisilma ei vaikuta niiden toimintaan. Ohjauspaneeli voidaan asentaa valintasi
mukaan saunan ulko- tai sisäpuolelle.
• Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus
mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. Tunnistin kytkee
pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja ovi avataan.
• Ennen kiukaan asennusta tarkista valmistajan saunalle määrittelemät maksimija
minimikoot (kts. sivu 26).
• Varmista, että saunan ilmanvaihto on riittävä ja asianmukainen (kts. sivu 20).

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater. See page 8
• The electronic sensor and electornic heating system should be mounted in a way so
that incoming air will not interfere with it. If using separate control, the controlunit
and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on by
a separate remote-control system, the door of the sauna room must be tted with an
interlock such that the stand-by mode setting for remote operation is disabled if the
sauna door is opened when the stand-by mode setting for remote operation is set.
• Observe the specications on volumes of the sauna cabin. See page 26
• Observe the specications on ventilation of the sauna cabin. See page 21

SUOMI
8
A
150
A
1900
A
450
25
1200
KRI-45NB
KRI-60NB
KRI-80NB
KRI-90NB
50
80
100
100
A
KRI-45NS
KRI-60NS
KRI-80NS
KRI-90NS
50
80
100
100
A
Floor
Lattia
Ceiling
Katto
SIDE VIEW TOP VIEW
SIVUNÄKYMÄ YLÄNÄKYMÄ
Wall
Seinä
Wall
Seinä
Wall
Seinä
KIUKAAN ASENNUS
Kiuas on suositeltava sijoittaa oven viereiselle seinälle, jossa oven aikaansaama ilmakierto yhdistyy
kiukaasta tulevaan höyryyn. Älä asenna kiuasta syvennykseen tai lattialle.
Turvallisuussyistä annettuja minimisuojaetäisyyksiä (kts. kuva 1) sekä kuutiotilavuuksia (kts. sivu
26, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan, ellei sinulla ole
erikoisohjeita kahden kiukaan asentamiseen.
Kiinnitä kiuas kiinnitystelineellä tarpeeksi vahvaan seinään, vahvista paneelointia tarvittaessa.
Kiukaan mukana tulevat ruuvit (6kpl) ovat telineen asennusta varten. Kiinnitä teline seinään, nosta
kiuas ja sovita kiukaan takana olevat kannattimet telineen yläosassa oleviin uriin. Estä kiukaan
liikkuminen kiristämällä vähintään yksi sivuruuvi.
Turvallisuuden ja luotettavan toimivuuden varmistamiseksi ainoastaan valtuutettu sähköasentaja
saa tehdä kiukaan kytkennät. Väärät kytkennät voivat aiheuttaa oikosulun sekä palovaaran (kts.
sivu 10, kytkentäkaavio)
Kiukaan liitäntäjohtona tulee käyttää H07RN-F kaapelia tai vastaavaa. Avaa ohjausyksikkö ja yhdistä
sähkökaapeli ohjausyksikön sisällä olevaan riviliittimeen kaapelikotelon läpi.
Käytössä kiuas on todella kuuma. Suosittelemme asentamaan kiukaaseen suojakaiteen, jolla
vähennät kosketusmahdollisuuksia kuuman kiukaan kanssa. Varaa ajastin- ja termostaattisäätimien
käytölle tarpeeksi tilaa (kts. kuva 2A).
Kuva 1
Fig. 1 Minimum Safety Distance (mm)
Minimisuojaetäisyydet (mm)
NOTE!
Completely remove the
protective lm and the carton
from the heating elements
before installing the heater as
it is only intended to protect
them during shipment.
HUOM!
Varmista ennen kiukaan
käyttöä, että suojakelmu ja
pakkauskartonki on kokonaan
poistettu vastuksien ympäriltä.
Näiden tarkoitus on ainoastaan
suojata vastuksia kuljetuksen
ajan.

ENGLISH 9
HEATER INSTALLATION
It is recommended that the heater be placed on the wall nearest to the door. The air circulation
created by the door should work together with the hot air generated by the heater. For safety
and convenience, follow the minimum safety distances as provided (See Fig. 1). Follow the cubic
volumes (See page 26). Do not install the heater to the oor or wall niche. Install only one heater
in a sauna room.
Be sure to build a strong foundation for the mounting rack (e.g. cross struts in sauna paneling) or
reinforce the wall with a thick board to prevent the heater from collapsing. Attach the heater to the
wall with the aid of the mounting rack. Screws (6 pieces) are provided for fastening of the rack to
the wall. To afx the heater to the rack, lift the heater and t the nuts that are placed at the back
of the heater to the slots on both sides at the top of the rack. Lock at least one of the side screws
to prevent the heater from being accidentally moved.
A certied electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connections can cause electric shock or re. Refer to the electrical diagram. See page 10.
An electrical supply cable must be connected to the terminal block inside the control unit through
the cable channel. The cable must be HO7RN-F type or its equivalent. To connect the cable, the
control unit must be opened.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is recommended
that a heater guard be provided. Reserve enough space for operation of the timer and thermostat
knobs (See Fig. 2A).
Kuva 2B
Fig. 2B
Kuva 2A
Fig. 2A
HUOM!
Asenna löylynohjain
paloturvallisuussyistä.
NOTE!
Reector must be installed
to prevent risk of re.
Ruuvi
Screw
Löylynohjain
Reector
Löylynohjaimen asennus
How to install the reector
Kiinnitä löylynohjain
kiukaaseen.
Reector must be
attached to the heater.
Follow the minimum safety
distances as provided (See Fig. 1).
Noudata asennuksessa annettuja
minimisuojaetäisyyksiä (kts. kuva 1).

SUOMI | ENGLISH
10
KRI-45NB
KRI-60NB
KRI-80NB
KRI-90NB
KRI-45NS
KRI-60NS
KRI-80NS
KRI-90NS
3 PHASE
SENSOR
TIMER THERMOSTAT
400V 3N~
NU V W
H1
H2
H3
N L1L2L3
400V 3N~
INPUT
(230V)
M
a1 a A1
A2
A3
B1
B2
B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
N K
J1
KYTKENTÄKAAVIO
ELECTRICAL DIAGRAM
Kuva 3
Fig. 3
3 VAIHE
AJASTIN TERMOSTAATTI
ANTURI
230V N & K on
lähtöjännite kotitalouksien
sähkölämmityksen
hallintaan, eikä tule
käyttää jännitesyöttönä.
(Käyttö vapaaehtoista)
230V of N & K is an
output voltage for control
of electric heating in the
household, and not for
input supply.
(Usage is optional.)

SUOMI | ENGLISH 11
KRI-45NB
KRI-60NB
KRI-80NB
KRI-90NB
KRI-45NS
KRI-60NS
KRI-80NS
KRI-90NS
3 PHASE
SENSOR
TIMER THERMOSTAT
400V 3N~
NU V W
H1
H2
H3
N L1L2L3
400V 3N~
INPUT
(230V)
M
a1 a A1
A2
A3
B1
B2
B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
N K
J1
OHJAUSKESKUKSEN KÄTISYYDEN VAIHTO
REPOSITIONING OF THE BUILT-IN CONTROL UNIT
Reposition of the control unit facing the sides (right, left or center).
1. Remove the screws of the bottom cover (Fig. 4A).
2. Loosen the screws holding the control box (Fig. 4B).
3. Detach the control box from the heating element holder.
4. Carefully turn the control box to desired position (Fig. 4C).
- Do not pull too much the control box away from the heating element holder so
that it will not damage thermostat sensor and wiring connections.
5. Fit the control box back to the heating element holder and tighten the screws.
6. Close the bottom cover and tighten the screws.
Ohjauskeskuksen vaihtaminen oikealle, vasemmalle tai keskelle.
1. Irroita pohjalevyn ruuvit ja poista pohjalevy (kuva 4A).
2. Irroita ohjauskeskuksen ruuvit vastusten kiinnityslevystä (kuva 4B).
3. Irroita ohjauskeskus vastusten kiinnityslevystä.
4. Käännä ohjauskeskus varovasti haluttuun asentoon (kts. kuva 4C).
-Älä nosta ohjauskeskusta liian kauaksi kiinnityslevystä, välttääksesi termostaatin
anturien ja sähkökiinnityksien vaurioitumisen.
5. Sovita ohjauskeskus takaisin vastusten kiinnityslevyyn ja kiristä ruuvit.
6. Laita pohjalevy paikalleen ja kiristä ruuvit.
Kuva 4
Fig. 4
Kuva 4A
Fig. 4A
Kuva 4B
Fig. 4B
Kuva 4C
Fig. 4C Ohjauskeskuksen asennot
Control Unit Positions
Ohjausyksikön avaaminen
Opening of the Control Unit
Vasemmalla
Left
Keskellä
Front
Oikealla
Right
NOTE!
When rotating left,
make sure that the
wire is secured.
HUOM!
Käännettäessä
vasemmalle,
varmista johto.

SUOMI | ENGLISH
12
Kuva 5
Fig. 5
Anturin sijainti NB-malleissa
Sensor location for NB-models
Ylikuumentuneen
termostaatin saa nollattua
työntämällä terävä kärki
palautuspainike reikään.
Push a pin into the reset
button hole to reset
overheated thermostat.
Palautuspainike reikä
Reset Button Hole
Lämpötila-anturi
Regulating Sensor
Ylikuumenemissuoja
Safety Sensor
YLIKUUMENEMISSUOJAN NOLLAAMINEN
RESETTING OVER HEATED THERMOSTAT
Sovellettavissa vain malleissa, joissa sisäänrakennettu ohjauskeskus
Applicable only for built-in control models
HUOM!
Kiukaan ylikuumetessa ylikuumenemissuoja
kytkee virran automaattisesti pois päältä,
myös ajastimen ollessa käytössä. Kiukaan
ylikuumenemisen syy tulee selvittää. Syitä
saattavat olla esim. liian tiivisti ladotut
kiuaskivet, kiukaan sijanti tai virheellinen
ilmanvaihto. Punahehkuisten vastusten ei
tulisi olla suorasti näkyvillä. Mikäli kiuas
ylikuumenee, korjaa virhe ennen uudelleen
käyttämistä. Palautuspainike sijaitsee
termostaattikytkimen alla.
NOTE!
In case the heater overheats, the safety sensor will
automatically stop the heater even if the timer is
on. Find out for what reason the heater overheated.
The reason for this could be too tightly or too
loosely placed sauna stones, heater´s location or
inappropriate ventilation. Exposure of the sensor to
the glowing heating element may cause sensor to
overheat. If this occurs, nd out the cause and x
the problem before resetting the safety sensor. The
reset button is located below the temperature knob.
4,5 kW
6,0 kW
8,0 kW
9,0 kW

ENGLISH 13
4,5 kW
6,0 kW
8,0 kW
9,0 kW
HUOM!
Ylikuumenemissuoja
on lyhyempi kuin
lämpötila-anturi.
Varmista aina,
että molemmat
anturit ovat oikeissa
anturikoteloissa kuvan
mukaisesti.
Note!
Safety Sensor is
shorter than regulat-
ing sensor. Pull out
the sensor to compare
but be sure to return
it back to their original
place.
Sensor cover kit:
(Applicable for 4,5kW - 9,0kW)
Anturikotelo sisältyy 4,5 – 9,0 kW:n KRI-
kiukaaseen
6,0kW Sensor
cover kit
4,5kW Sensor
cover kit
4,5kW Anturikotelo 6,0kW Anturikotelo 8,0kW Anturikotelo 9,0kW Anturikotelo
8,0kW Sensor
cover kit 9,0kW Sensor
cover kit
Regulating
Sensor
Safety
Sensor
HUOM!
Käytä asianmukaista anturikoteloa
vaihtaessa kiukaan tehoa 4,5
kW:sta 6,0/8.0/9,0 kW.
NOTE!
Insert assigned sensor cover kit
when converting from 4,5 kW to
6,0/8,0/9,0 kW.

SUOMI
14
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöä, jolla taataan löylyveden tehokas
höyrystyminen. Jotta kiuas toimii oikealla tavalla, on kivet poistettava kiukaasta
vähintään kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila tulee puhdistaa
murentuneista kivistä säännöllisesti ja uudet kivet latoa ohjeen mukaisesti. Uusia kiviä
ladottaessa suositellaan käyttämään viiltosuojahansikkaita. Tarvittava kivimäärä on
ilmoitettu kiukaan teknisissä tiedoissa (kts. sivu 26, tekniset tiedot).
Julkisessa käytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa
vuodessa ja vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä
selvitys.
HUOM! Palovaaran vuoksi kiuasta ei tule käyttää ilman kiuaskiviä. Käytä vain
sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Vääränlaisten
kivien käyttö voi aiheuttaa
mm. vastusten ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LADONTA KIUKAASEEN
Suosittelemme ennen latomista pesemään kivet mahdollisimman hyvin lian ja pölyn
poistamiseksi. Kiviä ladottaessa on huomioitava, ettei kiukaan ilmankierto esty. Liian
tiheästi ladotut kivet voivat johtaa vastusten ylikuumenemiseen ja merkittävään käyttöiän
lyhenemiseen. Isokokoisia kiviä ei saa milloinkaan työntää väkisin vastusten väliin, vaan
tällaiset kivet on poistettava. Kivet on ladottava siten, että vastukset eivät väänny ulos-
tai sisäänpäin tai kosketa toisiaan. Alle 35mm halkaisijaltaan olevia pienikokoisia kiviä
tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilmankierron ja voivat
aiheuttaa vastusten ylikuumenemisen.
Kiukaan mukana tulevat erilliset vastuspidikkeet on asennettava huolellisesti siten, että
ne estävät vastusten keskinäiset kontaktit. Älä lado kiviä vastustelineen sisäpuolelle, vaan
pelkästään sen ympärille ja yläpuolelle. Kivet on ladottava kiukaaseen siten, että vastukset
peittyvät mahdollisimman hyvin ulkoapäin katsottuna. Vastusten ollessa kosketuksissa
toisiinsa, vastusten elinikä lyhenee huomattavasti.
HUOM! Takuu ei korvaa vastuksia, jotka ovat rikkoutuneet väärän kivilajin käytöstä tai
virheellisen ladonnan aiheuttaman ylikuumenemisen tai sen aiheuttamista mekaanisista
vaurioista

ENGLISH 15
The main purpose of the stones in the heater unit is to store enough energy to efciently vaporize
the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones
must be removed at least once a year or every 500 hours which ever occurs rst. All stone crumbles
must be removed from the heater unit and replaced with new ones as described in the heater
manual. When placing the stones, recommended to use cut resistant gloves. The required amount
of stones is also listed in the manual provided. See page 26
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended stones. Using unsuitable stones may lead to heating element damage and will void
the warranty. Never use ceramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can cause
unpleasant odour during the rst few times of using the heater. It is important that the stones are
loaded carefully in a way that they do not block air circulation through the heater. Larger stones that
won’t t between the heating elements must not be forced in place instead they must be completely
removed. Small crumble or stone pieces smaller than 35mm in diameter must not be loaded into the
heater because they will block the air circulation and will cause overheating and possible heating
element damage. Load the stones to the heater so that the heating elements are not visible from
any angle. If heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong
kind of stones or stones which were wrongly loaded into the heater is not
covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the
heater works. Testing can be done by turning on the heater for a short
time without any stones and verifying that all heating elements are
heating up.
Kuva 6
Fig. 6
HEATER STONES

SUOMI
16
C
8
7
6
5
4
3
2
1
4
3
2
1
0
CONTROL SETTINGS
THERMOSTAT
Adjust the temperature of the sauna by simply turning the operating knob.
Thermostat support automatically the choosen temperature.
In case the heater overheats, the safety sensor will automatically stop the heater
even if the timer is on. Find out for what reason the heater overheated. The reason
for this could be too tightly placed sauna stones, heater´s location or inappropriate
ventilation. If this occurs, nd out the cause and x the problem before resetting
the safety sensor. The reset button is located below the temperature knob.
TIMER
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours operating
time. To start the heater at once, turn the knob to anywhere between 1-4 on the
operating time scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When tspecic
number of hours is reached, the heater will start running and stay on for up to 4
hours if you don’t turn it off earlier.
Termostaatti
Thermostat
Ajastin
Timer
OHJAUSSÄÄTIMET
TERMOSTAATTI
Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä.
Termostaatti ylläpitää valitun lämpötilan tason.
Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois
automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas
ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet,
kiukaan sijainti tai virheellinen tuuletus. Jos näin tapahtuu, korjaa
ongelma ennen kiukaan uudelleenkäyttämistä. Nollausnappi sijaitsee
termostaattikytkimen alla.
AJASTIN
Ajastimessa on 1-8 (valkoiset) tunnin esivalinta-aika ja 1-4
(vaaleanpunaiset) tunnin toiminta-aika. Käynnistääksesi kiukaan
välittömästi käännä säädintä mihin tahansa 1-4 tunnin välillä. Kiuas on
päällä halutun ajan.
Asettaaksesi ajastimen, käännä säädintä mihin tahansa 1-8 tunnin välillä.
Kun haluttu määrä tunteja on kulunut, kiuas kytkeytyy päälle neljäksi
tunniksi ellei sitä aiemmin kytketä pois päältä.

ENGLISH 17
C
8
7
6
5
4
3
2
1
4
3
2
1
0
SENSORIN SIJAINTI (NS-MALLIT)
SENSOR LOCATION (NS-MODELS)
HUOM!
Jos kiukaassasi on erillinen ohjauskeskus, täytyy
ylikuumenemisen estävä lämpötilantunnistin
asentaa seinään, ylhäältäpäin kohtisuoraan
katsottuna keskelle kiuasta, vaikka ohjauskeskuksen
käyttöohjeissa sanottaisiinkin toisin. Jos
lämpötilantunnistin asennetaan kiukaan yläpuolelle
seinään, aiheuttaa se kiukaan ylikuumenemisvaaran.
Tunnistinta ei myöskään saa asentaa alle 1
metrin päähän ilmanvaihtoventtiileistä. Älä
asenna lämpötilaanturia alle 1 metrin päähän
suuntaamattomasta ilmaventtiilistä tai alle 0,5
metrin päähän poispäin suunnatusta ilmaventtiilistä.
NOTE!
When using a separate control with the heater,
the temperature sensor with safety fuse (which
prevents the heater from overheating) must always
be installed in the ceiling directly above the center
of the heater even if the control unit’s manual states
otherwise. Installing the sensor above the heater on
the wall may cause over heating of the sauna heater.
Do not install the temperature sensor with fuse
closer than 1 meter from the ventilation louvers. Do
not place the sensors under 1 m from non-directional
air ventilation or not under 0,5 m from a directional
air ventilation, which is directed away from sensors.
Tuloilmaventtiilin asentaminen
Inlet air vent installation
Suuntaamaton ilmavirta
Non-directed airow Anturi
Sensor
Anturi
Sensor
Anturi
Sensor
Anturi
Sensor
Suunnattu ilmavirta
Directed airow
Lämpötila-anturi
Temperature Sensor
ILMANVAIHTOVENTTIILI
AIR VENT
SEINÄKIUAS
WALL MOUNTED HEATER
NÄKYMÄ SIVULTA
SIDE VIEW NÄKYMÄ YLHÄÄLTÄ TOP VIEW
ANTURIN SIJAINTI
SENSOR LOCATION
KATTO
CEILING
SEINÄ
WALL
LATTIA
FLOOR
Kuva 7
Fig. 7
Lämpötila-anturi ylikuumenemissuojalla tulee
asentaa kiukaan yläpuolelle.
Lämpötila-anturin johto koostuu kahdesta
erillisestä kaapelista. Asenna silikonieristeisen
kaapelin pää lämpötila-anturiin. Älä asenna PVC
-päällysteistä kaapelia saunan sisälle. Kaapeli on
saatavilla silikonisena pyynnöstä. Turvallisuuden
takaamiseksi on ohjeita noudatettava tarkasti.
Make sure you mount the temperature sensor with the
fuse, above the heater following the instructions.
Wire of temperature sensor consist of two different
cables. Install the silicone cable part to temperature
sensor. Do not mount the PVC cable inside the sauna
room. For that purpose, silicon cable is available
upon request. For safety reasons, please follow the
instructions!
360°
180°
Min. 1000mm
Min. 500mm
See Airvent
Installation

SUOMI
18
SAUNAHUONEEN LÄMMITYS
VAROITUS!
Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat
aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun
hengittäminen voi olla terveydelle haitallista.
Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut
kiukaaseen uudet vastukset.
1. Säädä kiuas maksimilämpötilaan.
2. Anna kiukaan olla päällä puoli tuntia. VÄLTÄ saunahuoneessa oloa tänä aikana.
3. Anna saunahuoneen tuulettua kunnolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei muodosta savua tai hajua, voit aloittaa saunan
käytön. Mikäli savua tai hajua muodostuu yhä, poistu saunasta välittömästi ja toista
vaiheet 1-3 uudelleen.
Tarkista saunaaina ennenkiukaanpäälle kytkemistä(etteikiukaalla taisensuojaetäisyyksien
sisällä ole mitään palavaa). Varmista, että saunan tuuletus on riittävä ja asianmukainen.
Teholtaan oikean kokoinen kiuas lämmittää saunahuoneen valmiiksi noin tunnissa (kts.
sivu 26). Saunan lämpötilan tulisi olla noin +60-90°C. Saunahuoneen lämpötila
vaihtelee kiuasmallista, saunahuoneen koosta, ilmanvaihdosta sekä saunojien omista
mieltymyksistä. Mikäli saunaan asennettu kiuas on liian suuritehoinen, lämpiää sauna liian
nopeasti mutta kivet eivät ehdi lämmetä tarpeeksi. Kivien ollessa kylmiä, valuu suurin osa
heitetystä löylyvedestä suoraan kiukaan läpi. Mikäli saunahuoneeseen asennettu kiuas on
tilaan suhteutettuna alitehoinen, kuluu saunan lämmittämiseen enemmän aikaa.

ENGLISH 19
HEATING OF THE SAUNA
CAUTION!
Smoke and odor formation when heating up for the rst time. Work materials from the
manufacturing process will be present on the new heating elements. These evaporate
when the sauna heater is heated up for the rst time. This produces smoke and an
unpleasant odor. Breathing in the fumes or smoke can be harmful to your health.
Perform the following steps when operating the sauna heater for the rst time and if the
heating elements for the sauna heater have been changed. In this way you will prevent
damage to health due to the fumes and smoke produced when heating up for the rst
time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna
3. Allow the sauna cabin to ventilate thoroughly after heating up for the rst time.
4. If no smoke or odor is produced the next time the sauna heater is heated up, you
can start to use the sauna. If smoke or odor is produced again, leave the sauna cabin
immediately and repeat the initial heating up process followed by ventilation.
Always check the sauna room before switching sauna heater on (to be sure that there is
no combustible things within the safety distances of the heater or on the heater). Make
sure that sauna room has been efciently ventilated. If the output of the heater is proper it
will take about an hour to reach suitable temperature (See page 26). heat temperature
in sauna room should be between +60 - +90 °C. Temperature is individual in every sauna
room depending on e.g. heater model, size of heater room, air ventilation and bathers
preference. Too powerful heater will heat sauna room too quickly and the stones won’t
have enough time to warm. The water poured on the stones will not evaporate, but ow
into the stone holder. An underpowered heater, on the other hand, would lead to an
undesirably long heating period.

SUOMI
20
ERISTYS
Saunassa tulee olla asianmukaiset eristykset seinissä, katossa ja ovessa. Mikäli saunassa
on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä) on
saunan tilavuuteen laskettava suunnilleen 1,2 kuutiometriä (m³) lisää (kts. sivu 26,
Tekniset tiedot). Tämä vaikuttaa erityisesti oikeanlaisen kiukaan valintaan.
Kosteuseristyksen tulee olla saunassa hyvä, jotta kosteuden leviäminen muihin huoneisiin
ja seinärakenteisiin estetään tehokkaasti. Kosteuseristys tulee sijoittaa lämpöeristyksen ja
paneelien väliin.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa sisälle:
1. Lämpöeristyksen suositeltava minimipaksuus seinissä on 50mm ja katossa 100mm.
2. Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään eristyksen
päälle alumiinifolio sisäänpäin.
3. Jätä vähintään 20mm ilmarako höyrysulun ja sisäpaneelin väliin.
4. Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon väliin
rako.
ILMANVAIHTO
Miellyttävän saunakokemuksen luomiseksi saunassa tulisi olla kuumaa ja raikasta ilmaa
sopivassa suhteessa. Ilmanvaihdon tarkoituksena on kierrättää kiukaan ympärillä oleva
ilma kaikkialle. Tulo- ja poistoilmaventtiilien sijainti vaihtelee saunan mallista sekä
käyttäjän mieltymyksistä riippuen.
Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kts. kuva A). Koneellista
ilmanvaihtoa käytettäessä tuloilmaventtiili voidaan asentaa väh. 60cm korkeuteen kiukaan
yläpuolelle seinälle (kts. kuva B) tai kattoon (kts. kuva C). Kuvien mukaisissa asennuksissa,
ulkoa tuleva raskas kylmä ilma ja kiukaasta tuleva kevyt kuuma ilma yhdistyvät saaden
aikaan raikkaan ilman saunojille. Ilmanvaihtoventtiilien tulee olla halkaisijoiltaan 10cm.
Poistoilmaventtiili tulisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä, mieluiten
lauteiden alle mahdollisimman kauas tuloilmaventtiilistä. Se voidaan asentaa joko
lattian läheisyyteen, johtaa putkea pitkin katolla sijaitsevaan poistoilmaventtiiliin tai
oven alitse kylpyhuoneessa sijaitsevaan poistoilmaventtiiliin. Tällöin saunan kynnysraon
on oltava vähintään 5cm ja kylpyhuoneessa olisi suotavaa olla koneellinen ilmastointi.
Poistoilmaventtiilin tulee olla kaksi kertaa suurempi kuin tuloilmaventtiilin.
