Lotus Chronograph Calendar ILMOS10 User manual

CALENDAR
CHRONOGRAPH
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
MANUEL D’INSTRUCTION
BETRIEBSANLEITUNG
MANUALE DI FUNZIONAMENTO
ILMOS10

3
9
15
21
27
CALENDAR
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
MANUEL D’INSTRUCTION
BETRIEBSANLEITUNG
MANUALE DI FUNZIONAMENTO
CRONOGRAPH
ILMOS10

Visualización y botones
Ajuste de la hora
Ajuste de la fecha
Usando el cronógrafo
Reposición del cronógrafo (incl. después de reemplazar la pila)
4
5
5
6
7
3
ENGLISHFRANÇAISDEUTSCHITALIANO ESPAÑOL
CRONÓGRAFO
MANUAL DE INSTRUCCIONES
ILMOS10

5
AJUSTE LA HORA
1.Tire de la corona hacia afuera hasta la segunda posición.
2.Gire la corona para ajustar las manecillas de la hora y los minutos.
3.Al volver a colocar la corona en la posición normal, se pone en marcha la manecilla
pequeña de los segundos.
AJUSTE LA FECHA
1.Tire de la corona hacia afuera hasta la primera posición.
2. Gire la corona en sentido antihorario hasta ajustar la fecha.
* Si se ajusta la fecha entre alrededor de las 9:00 PM y la 1:00 AM, puede suceder
que la fecha no cambie al día siguiente.
3.Tras ajustar la fecha, vuelva a colocar la corona en la posición normal.
4

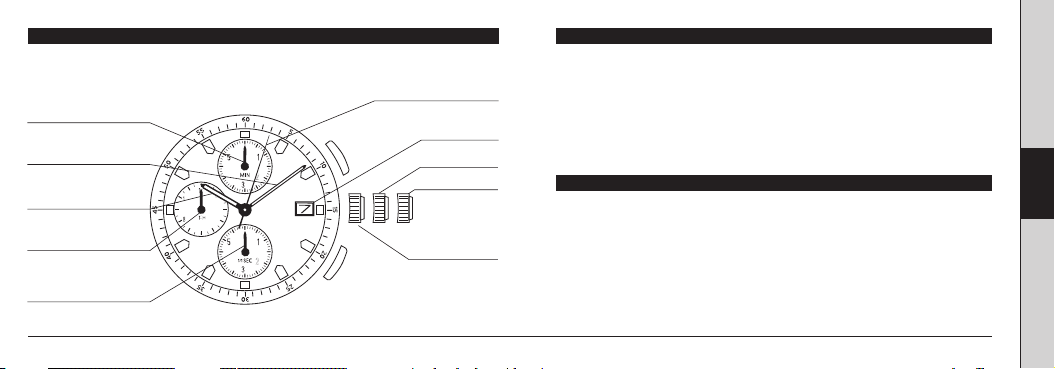

VISUALIZACIÓN Y BOTONES
ENGLISHFRANÇAISDEUTSCHITALIANO ESPAÑOL
ILMOS10 ILMOS10
Manecilla
de la hora
Botón (B)
Manecilla pequeña
de los segundos
Botón (A)
Manecilla de segundos
del cronógrafo
Posición normal de
la corona
1ª posición
2ª posición
Calendario
Manecilla
de los minutos
Manecilla de minutos del
cronógrafo
Manecilla de la hora
del cronógrafo

7
REPOSICIÓN DEL CRONÓGRAFO
(incluso después de reemplazar la pila)
1.Tire de la corona hacia afuera hasta la segunda posición.
2.Presione el botón “A” para poner la manecilla de los segundos del cronógrafo en la
posición cero.
Una presión continua sobre el botón “A” permite avanzar rápidamente la manecilla
del cronógrafo.
3.Una vez que la manecilla se ponga a cero, vuelva a colocar la corona en la posición
normal.
* No presione la corona a la posición normal mientras la manecilla de los segundos
del cronógrafo vuelve a la posición cero. La manecilla de los segundos se para cuando
presiona la corona para ponerla en la posición normal, esta posición de parada será
considerada como posición cero.
Este procedimiento se debe realizar cuando la manecilla de los segundos del cronógrafo
no vuelve a la posición cero después de haber reposicionado el cronógrafo, e incluso
después de haber reemplazado la pila.
6
USANDO EL CRONÓGRAFO
Este cronógrafo puede cronometrar y visualizar el tiempo en unidades de 1/1 segundo hasta
un máximo de 59 minutos 59 segundos.
La manecilla de segundo del cronógrafo funciona continuamente durante 59 minutos 59 segundos
después de la puesta en marcha.
Reposición Medición de
tiempo Parada
AA
A
B
[Medición de tiempo con el cronógrafo]
1.Cada presión del botón “A” le permite poner en funcionamiento y parar el cronógrafo.
2.Una presión sobre el botón “B” reposiciona el cronógrafo, la manecilla de los segundos del
cronógrafo y la manecilla de los minutos del cronógrafo vuelven a la posición cero.
B
ENGLISHFRANÇAISDEUTSCHITALIANO ESPAÑOL
ILMOS10 ILMOS10

ILM0S10
INSTRUCTION MANUAL
Displays and Buttons
Setting the time
Setting the Date
Using the Chronograph
Chronograph reset (incl. after replacing battery)
10
11
11
12
13
CHRONOGRAPH
9
ESPAÑOLFRANÇAISDEUTSCHITALIANO ENGLISH
En aplicación de la normativa sobre los desechos de equipos eléctricos y electrónicos, los productos
de relojería de cuarzo que se encuentran al final de su vida útil deben ser sometidos a una recogida
selectiva en vistas a su posterior tratamiento. También puede depositar nuestros productos de relojería
de cuarzo en uno de nuestros puntos de venta autorizados, así como en cualquier punto de recogida
habilitado. La recogida selectiva, el tratamiento, la valoración y el reciclaje contribuyen a la salvaguarda de
nuestro medio ambiente y a la protección de nuestra salud.
8
ILMOS10

1110

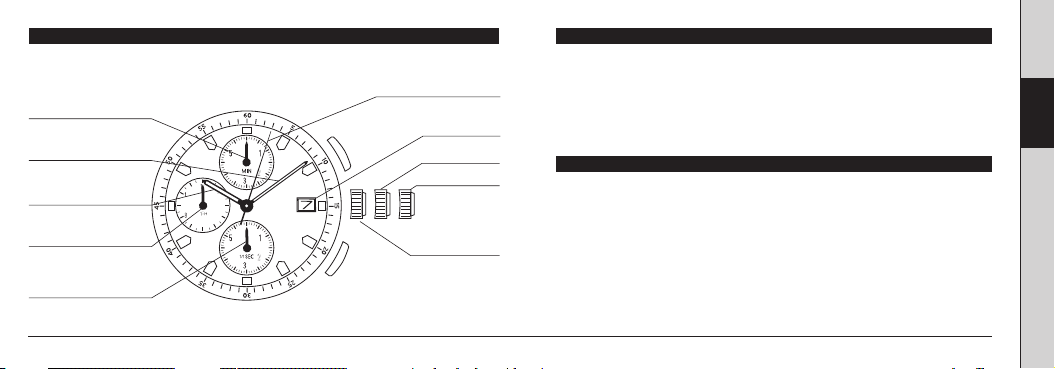

DISPLAYS AND BUTTONS SETTING THE TIME
1.Pull the crown out to the 2nd position.
2.Turn the crown to set hour and minute hands.
3.When the crown is pushed back to the normal position, small second hand begins to
run.
SETTING THE DATE
1.Pull the crown out to the 1st position
2.Turn the crown counter-clockwise to set the date.
* If the date is set between the hours of around 9:00 PM and 1:00 AM, the date may
not change on the following day.
3.After the date has been set, push the crown back to the normal position.
ESPAÑOLFRANÇAISDEUTSCHITALIANO ENGLISH
ILMOS10ILMOS10
Hour hand
Button B
Small Second hand
Button A
Chronograph
second hand
Normal crown
position
1st position
2nd position
Calendar
Minute hand
Chronograph
minute hand
Chronograph
Hour hand

1312
USING THE CHRONOGRAPH
This chronograph is able to measure and display time in 1/1 second united up to maxinum of
59 minutes 59 seconds.
The chronograph second hand keeps continuously for 59 minutes 59 seconds after starting.
RESET TIME
MEASUREMENT STOP
AA
A
B
[Measuring time with the chronograph]
1.The chronograph can be started and stopped each time button "A" is pressed.
2.Pressing button "B" resets the chronograph and the chronograph second hand and
chronograph minute hand return to zero position.
B
CHRONOGRAPH RESET
(incl. after replacing battery)
1.Pull the crown out to the 2nd position.
2.Press button "A" to set the chronograph second hand to the zero position.
The chronograph hand can be advanced rapidly by continuously pressing button "A".
3.Once the hand have been zeroed, return the crown to the normal position.
* Do not push crown to normal position while the chronograph second hand returns
to zero position. It stops on the way when crown are returned to normal position and its
position is recognized as zero position.
This procedure shoud be performed when the chronograph second hand does not return
to zero position after the chronograph has been reset, and including after the battery has
been replaced.
ESPAÑOLFRANÇAISDEUTSCHITALIANO ENGLISH
ILMOS10ILMOS10

ILM0S10
MANUEL D’INSTRUCTION
Indications et boutons
Réglage de l'heure
Réglage de la date
Utilisation du chronographe
Réinitialisation du chronographe
(par ex. après le remplacement de la pile)
16
17
17
18
19
CHRONOMÈTRE
15
ENGLISH ESPAÑOLDEUTSCHITALIANO FRANÇAIS ENGLISH ESPAÑOLDEUTSCHITALIANO FRANÇAIS
By virtue of the regulations pursuant to the handling of waste products deriving
from electronic and electrical equipment, end of lifecycle watch making products
must be selectively collected for processing. You may therefore dispose of your quartz watch
making products at any of our retail outlets or any other authorized collection point. The
selective collection, processing, rating and recycling of these products helps contribute to
safeguarding the environment and protecting our health.
14
ILMOS10

RÉGLAGE DE L'HEURE
1.Tirez la couronne
2. Tournez la couronne pour régler les aiguilles des heures et des minutes.
3.Lorsque vous renfoncez la couronne jusqu'à sa position normale, la petite trotteuse
se met à tourner.
RÉGLAGE DE LA DATE
1.Tirez la couronne jusqu'à la 1eposition.
2.Tournez la couronne dans le sens antihoraire pour régler la date.
* Si la date est réglée entre 9:00 du soir et 1:00 du matin environ, elle ne changera
peut-être pas le jour suivant.
3.Lorsque la date a été réglée, renfoncez la couronne jusqu'à sa position
normale.

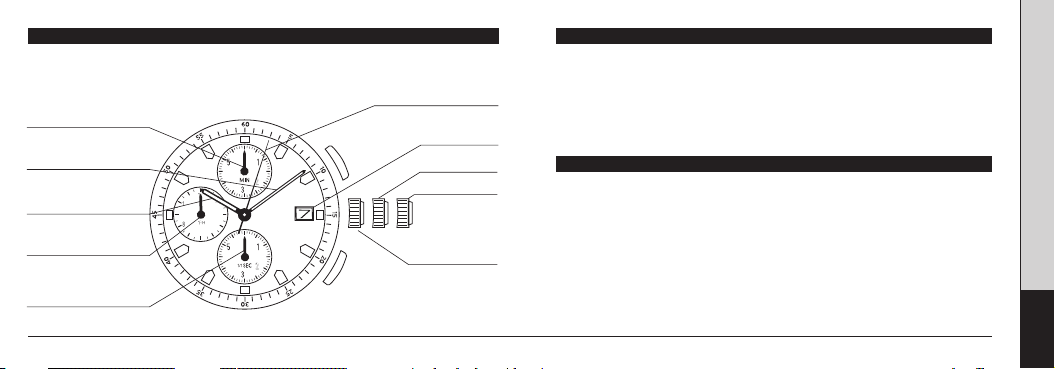

INDICATIONS ET BOUTONS
16 17
ENGLISH ESPAÑOLDEUTSCHITALIANO FRANÇAIS
ILMOS10 ILMOS10
Aiguille des heures
Bouton (B)
Petite Trotteuse
Bouton (A)
Trotteuse du
chronographe
Position normale
de la couronne
1ª posición
2ª posición
Calendrier
Aiguille des
minutes
Aiguille des minutes
du chronographe
Aiguille des heures du
chronographe

RÉINITIALISATION DU CHRONOGRAPHE
(par ex. après le remplacement de la pile)
1.Tirez sur la couronne jusqu'à la 2eposition.
2.Appuyez sur le bouton A pour mettre la trotteuse du chronographe à la position zéro.
La trotteuse du chronographe avancera plus rapidement si vous appuyez en continu
sur le bouton A.
3.Lorsque l’aiguille a été remise à zéro, renfoncez la couronne jusqu'à sa position normale.
* Ne renfoncez pas la couronne jusqu'à sa position normale lorsque la trotteuse du
chronographe revient à la position zéro. La trotteuse s’arrête en cours lorsque la couronne
est renfoncée, et sa position est reconnue comme la position zéro.
Cette opération doit être effectuée lorsque la trotteuse du chronographe ne revient pas
à la position zéro après la remise à zéro du chronographe, ou bien lorsque la pile a été
remplacée.
UTILISATION DU CHRONOGRAPHE
Ce chronographe peut mesurer et afficher des temps par unités d’une seconde jusqu'à un
maximum de 59 minutes et 59 secondes.
La trotteuse indique les secondes sans s’arrêter jusqu'à 59 minutes et 59 secondes après la
mise enmarche du chronographe.
Remise à zéro Chronométrage Arrêt
AA
A
B
[Chronométrage]
1.Le chronographe se met en marche et s’arrêt avec le bouton A.
2.Il suffit d’appuyer sur le bouton B pour remettre le chronographe à zéro, et à ce moment la
trotteuse et l’aiguille des minutes du chronographe reviennent à la position zéro.
B
18 19
ENGLISH ESPAÑOLDEUTSCHITALIANO FRANÇAIS
ILMOS10 ILMOS10

ILM0S10
BETRIEBSANLEITUNG
Display und Knöpfe
Einstellung der Zeit
Einstellung des Datums
Verwendung des Chronographen
Rückstellung des Chronographen
(einschließlich nach dem austauschen der Batterie)
22
23
23
24
25
CHRONOGRAPHEN
21
ENGLISH ESPAÑOLFRANÇAISITALIANO DEUTSCH
En application de la réglementation sur les déchets des équipements électriques
et électroniques, les produits horlogers à quartz en fin de vie font l’objet dúne collecte
sélective en vue de leur traitement. Vous pouvez ainsi déposer nos produits horlogers à
quartz dans l’un de nos points de vente agréés, ainsi que dans tout point de collecte habilité.
La collecte sélective, le traitement, la valorisation et le recyclage contribuent à la sauvegarde
de notre environnement et à la protection de notre santé.
20
ILM0S10

1.Ziehen Sie die Krone in die zweite Position heraus.
2.Drehen Sie die Krone, um den Stundenzeiger und den Minutenzeiger einzustellen.
3.Wenn Sie die Krone in die Normalposition zurückdrücken, beginnt der kleine
Sekundenzeiger seine Bewegung.
1.Ziehen Sie die Krone in die erste Position heraus.
2.Drehen Sie die Krone gegen den Uhrzeigersinn, um das Datum (den Kalendertag)
einzustellen.
* Falls Sie das Datum zwischen den Stunden um ca. 9:00 p.m. (abends) bis 1:00 a.m.
(morgens) einstellen, wechselt das Datum (der Kalendertag) am nächsten Tag vielleicht
nicht.
3.Nachdem Sie das Datum (den Kalendertag) eingestellt haben, drücken Sie die Krone
zurück in die Normalposition.
DISPLAY UND KNÖPFE EINSTELLUNG DER ZEIT
EINSTELLUNG DES DATUMS
22 23
ENGLISH ESPAÑOLFRANÇAISITALIANO DEUTSCH
ILMOS10 ILMOS10
Stundenzeiger
Knopf (B)
Kleine Sekundenzeiger
Knopf (A)
Sekundenzeiger
des Chronographen
Normale
Kronenposition
Erste Position
Zweite Position
Kalender
Minutenzeiger
Minutenzeiger
des Chronographen
Stundenzeiger des
Chronographen

1.Ziehen Sie die Krone in die zweite Position heraus.
2.Drücken Sie den Knopf „A“, um den Sekundenzeiger des Chronographen auf die
Nullposition zu stellen.
Sie können den Sekundenzeiger des Chronographen schnell vorstellen, indem Sie den
Knopf „A“ gedrückt halten.
3.Sobald Sie den Zeiger auf Null zurückgestellt haben, drücken Sie die Krone in die
Normalposition zurück.
* Drücken Sie die Krone niemals in die Normalposition zurück, während der
Sekundenzeiger des Chronographen auf die Nullposition zurückkehrt. Der Sekundenzeiger
stoppt an der jeweiligen Position, wenn Sie die Krone in die Normalposition zurückdrücken
und die Position des Sekundenzeigers als Nullposition erkannt wird.
VERWENDUNG DES CHRONOGRAPHEN
Dieser Chronograph kann die Zeit in 1-Sekunden-Einheiten messen und anzeigen, und zwar bis
zu 59 Minuten und 59 Sekunden.
Der Sekundenzeiger des Chronographen misst nach dem Starten die Zeit kontinuierlich bis zu
59 Minuten und 59 Sekunden.
Rückstellung Zeitmessung Stopp
AA
A
B
[Messen der Zeit mit dem Chronographen]
1.Mit jedem Drücken des Knopfes „A“ wird der Chronograph gestartet oder gestoppt.
2.Drücken Sie den Knopf „B“, um den Chronographen zurückzustellen, d.h. den Sekundenzeiger
und den Minutenzeiger des Chronographen auf die Nullposition zurück zu bringen.
B
RÜCKSTELLUNG DES CHRONOGRAPHEN
(Einschließlich nach dem austauschen der Batterie)
Sie sollten diesen Vorgang ausführen, wenn der Sekundenzeiger des Chronographen nicht
auf die Nullposition zurückkehrt, nachdem der Chronograph zurückgestellt bzw. die Batterie
ausgetauscht wurde.
24 25
ENGLISH ESPAÑOLFRANÇAISITALIANO DEUTSCH
ILMOS10 ILMOS10

ILM0S10
MANUALE DI FUNZIONAMENTO
Visualizzazioni e pulsanti
Impostazione dell'orario
Impostazione della data
Uso del cronografo
Azzeramento del cronografo
(incluso dopo la sostituzione della pila)
28
29
29
30
31
CRONOGRAFO
27
Gemäß den Bestimmungen über die Behandlung von Abfällen durch Elektronik- und
Elektro-Altgeräte sind Quarzuhrenprodukte, deren Lebensdauer abgelaufen ist, selektiv
zu sammeln, um sie dem Recycling zuzuführen. Sie können Ihre Quarzuhrenprodukte daher
in einer unserer Verkaufsstellen oder an einer beliebigen Sammelstelle abgeben. Die selektive
Sammlung, die Verarbeitung, die Bewertung und das Recycling dieser Produkte ist ein Beitrag
zum Umweltschutz und zum Schutz unserer Gesundheit.
26
DEUTSCH ENGLISH ESPAÑOLFRANÇAISITALIANO
ILMOS10

VISUALIZZAZIONI E PULSANTI IMPOSTAZIONE DELL'ORARIO
1.Estrarre la corona alla 2ª posizione.
2.Girare la corona per impostare le lancette delle ore e dei minuti.
3.Quando la corona viene spinta indietro alla posizione normale, la lancetta piccola dei
secondi inizia a muoversi.
IMPOSTAZIONE DELLA DATA
1.Estrarre la corona alla 1ª posizione.
2.Ruotare la corona in senso antiorario per impostare la data.
* Se la data viene impostata tra le ore 9:00 PM e 1:00 AM, la data potrebbe non
cambiare al giorno seguente.
3.Dopo aver impostato la data, spingere la corona indietro alla posizione
normale.
28 29
DEUTSCH ENGLISH ESPAÑOLFRANÇAISITALIANO
ILMOS10ILMOS10
Lancetta delle ore
Pulsante B
Lancetta piccola
dei secondi
Pulsante A
Lancetta dei
secondi del cronografo
Posizione normale
della corona
1ªposizione
2ª posizione
Calendario
Lancetta dei minuti
Lancetta dei
minuti del cronografo
Lancetta delle ore del
cronografo

USO DEL CRONOGRAFO
Questo cronografo è in grado di misurare e visualizzare il tempo in unità di 1/1 di secondo, fino
ad un massimo di 59 minuti e 59 secondi.
La lancetta di 1/1 di secondo del cronografo misura continuamente il tempo per 59 minuti e
59 secondi dopo l’avvio.
Azzeramento Misurazione
del tempo Arresto
AA
A
B
[Misurazione del tempo con il cronografo]
1.Il cronografo può essere avviato e fermato ogni volta che si preme il pulsante “A”.
2.Premendo il pulsante “B” si azzera il cronografo, e le lancette dei minuti e dei secondi del
cronografo ritornano alla posizione zero.
B
AZZERAMENTO DEL CRONOGRAFO
(incluso dopo la sostituzione della pila)
1.Estrarre la corona alla 2ª posizione.
2.Premere il pulsante “A” per impostare la lancetta dei secondi del cronografo alla
posizione zero.
La lancetta del cronografo può essere fatta avanzare rapidamente premendo
continuamente il pulsante “A”.
3.Una volta che la lancetta è stata azzerata, riportare la corona alla posizione normale.
* Non spingere la corona alla posizione normale mentre la lancetta dei secondi del
cronografo sta ritornando alla posizione zero. Essa si arresta nella posizione in cui si trova
quando la corona viene riportata alla posizione normale, e la sua posizione viene riconosciuta
come posizione zero.
Questa procedura deve essere eseguita quando la lancetta dei secondi del cronografo
non ritorna alla posizione zero dopo l’azzeramento del cronografo, e includendo dopo la
sostituzione della pila.
30 31
DEUTSCH ENGLISH ESPAÑOLFRANÇAISITALIANO
ILMOS10ILMOS10

32
Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi
elettrici ed elettronici, i prodotti d’orologeria ormai inutilizzabili devono essere raccolti
separatamente per consentirne il trattamento. In qualsiasi nostro punto vendita o punto di
raccolta autorizzato troverà gli appositi contenitori per lo smaltimento dei componenti del
Suo orologio al quarzo. La raccolta differenziata, il trattamento, la valorizzazione ed il riciclaggio
di tali prodotti contribuiscono alla salvaguardia dell’ambiente ed alla produzione della nostra
salute.
ILMOS10
