UK ELECTRIC HEATER WITH FIREPLACE EFFECT LUCCA (HS93362)
DE ELEKTROHEIZUNG MIT KAMINFEUER-EFFEKT LUCCA (HS93362)
FR RADIATEUR ÉLECTRIQUE - EFFET CHEMINÉE LUCCA (HS93362)
NL ELEKTRISCHE KACHEL MET HAARDEFFECT LUCCA (HS93362)
IT STUFA ELETTRICA CON EFFETTO CAMINETTO LUCCA (HS93362)
ES CHIMENEA ELÉCTRICA CON EFECTO LLAMA LUCCA (HS93362)
Instruction manual
Bedienungsanleitung
Manuel d’utilisation
Gebruiksaanwijzing
Manuale di istruzioni
Manual de instrucciones
LUCCA

LUCCA
Instruction Manual HS93362
With electric 3D ame technology
This product is only suitable for well insulated
spaces or occasional use.
IMPORTANT SAFETY INFORMATION: Always
read this manual rst before attempting to
install or use this replace. For your safety,
always comply with all warnings and safety
instructions contained in this manual to
prevent personal injury or property damage.
ITEM NO: 871125224887
A.I.&E Adriaan mulderweg 9-11 5657 EM Eindhoven
The Netherlands

3
Table of Contents
CAUTIONS ............................................................ 4
IMPORTANT INSTRUCTIONS. ............................ 4-7
Quick Reference Guide.............................................. 8
Fireplace Installation............................................... 8-9
Pre-Assembly............................................................. 10
Operation.................................................................... 11
Maintenance...............................................................13
Trouble shooting........................................................14
Always use a qualied technician or service agency
to repair this stove.
NOTE: Procedures and techniques that are
considered important enough to emphasize.
CAUTION: Procedures and techniques
which, if not carefully followed, will result in
damage to the equipment.
WARNING: Procedures and techniques
which, if not carefully followed, will expose
the user to the risk of re, serious injury, or
death.
!

4
Please carefully read and save these
instructions.
CAUTION: Read all instructions and warnings
carefully before starting installation. Failure to follow
these instructions may result in a possible electric
shock, re hazard and will void the warranty.
IMPORTANT INSTRUCTIONS
When using electrical appliances, basic
precautions should always be followed to
reduce the risk of re, electric shock, and
injury to persons, including the following:
Read all instructions before using this heater.
This heater is hot when in use. To avoid burns, do
not let bare skin touch hot surfaces. If provided, use
handles when moving this heater. Keep combustible
materials, such as furniture, pillows, bedding,
papers, clothes, and curtains at least 3 feet (0.9m)
from the front of the heater and keep them away from
the sides and rear.
Extreme caution is necessary when any heater is
used by or near children or invalids and whenever the
unit is left operating and unattended.
Always unplug heater when not in use.
Do not operate any heater with a damaged cord
or plug or after the heater malfunctions, has been
dropped or damaged in any manner. Discard heater,
or return to authorized service facility for examination
and/or repair.
Do not use outdoors.

5
This heater is not intended for use in bathrooms,
laundry areas and similar indoor locations. Never
locate heater where it may fall into a bathtub or other
water container.
Do not use this heater in the immediate surroundings
of a batch, a shower or a swimming pool.
Do not run cord under carpeting. Do not cover cord
with throw rugs, runners, or similar coverings. Do
not route cord under furniture or appliances. Arrange
cord away from trafc area and where it will not be
tripped over.
To disconnect heater, turn controls to off, and then
remove plug from outlet.
Do not insert or allow foreign objects to enter any
ventilation or exhaust opening as this may cause an
electric shock or re, or damage the heater.
To prevent a possible re, do not block air intakes or
exhaust in any manner. Do not use on soft surfaces,
like a bed, where openings may become blocked.
All electric heaters have hot and arcing or sparking
parts inside. Do not use it in areas where gasoline,
paint, or ammable vapours or liquids are used or
stored.
Use this heater only as described in this manual. Any
other use not recommended by the manufacturer
may cause re, electric shock, or injury to persons.
Always plug heaters directly into a wall outlet/
receptacle. Never use with an extension cord or
relocatable power tap (outlet/power strip).
Children of less than 3 years should be kept away
unless continuously supervised.

6
Children aged from 3 years and less than 8 years
shall only switch on/off the appliance provided
that is has been placed or installed in its intended
normal operating position and they have been
given supervision or instruction concerning use of
the appliance in a safe way and understand the
hazards involved. Children aged 3 years and less
than 8 years shall not plug in, regulate and clean the
appliance or perform user maintenance.
CAUTION: Some parts of this product can become
very hot and cause burns. Particular attention has to
be given where children and vulnerable people are
present.
The appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision
or instruction concerning use of the appliance in a
safe way and understand the hazards involved.
Children shall not play with the appliance.
Cleaning and user maintenance shall not be made
by children unless they are older than 8 years and
supervised.
If the cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualied
persons in order to avoid a hazard.
WARNING: Do not cover
WARNING: In order to avoid overheating, do not
cover the heater.

7
Do not install the appliance immediately below a
socket-outlet.
In order to avoid overheating, do not cover the heater
WARNING: Make sure the power is turned off
before proceeding with repairs. Any electrical repairs
or rewiring of this unit should be carried out by a
licensed electrician in accordance with national and
local codes. If repairing or replacing any electrical
component or wiring, the original wire routing, color
coding and securing locations must be followed.
During any service of this appliance, the power to
the unit must be turned off. First turn the main
power switch to the OFF position. Then remove the
electrical plug from the wall outlet.
WARNING: Keep electrical cords, drapery, furniture
and other combustibles at least 3 ft (0.9 m) from the
front of the heater and away from the sides.
WARNING: Electrical outlet wiring must comply with
local building codes and other applicable regulations
to reduce the risk of re, electrical shock and injury
to persons.
WARNING: Do not use this replace if any part of it
has been under water. Immediately call a qualied
service technician to inspect the replace and
replace any part of the electrical system.
WARNING: Disconnect power before attempting any
maintenance or cleaning to reduce the risk of re,
electrical shock or personal injury.

8
Quick Reference Guide
1. Prior to the rst use of the Sub-Compact Stove
verify the following: Are the circuit breakers for the
unit on?
2. The heater on your Sub-Compact Stove may emit
a slight, harmless odour when rst used. This
odour is a normal condition caused by the initial
heating of internal heater parts and will not occur
again.
3. If you have any technical questions or concerns
regarding the operation of your Sub- Compact
Stove, or require service contact Customer
Service at before returning the product to the point
of purchase
FIREPLACE INSTALLATION
NOTE: A 16 Amp, 230 Volt alternating
current (VAC) circuit is required. A dedicated
circuit is preferred but not essential in all cases.
A dedicated circuit will be required if, after
installation, the circuit breaker trips or blows fuses
on a regular basis when the heater is operating.
Additional appliances on the same circuit may
exceed the current rating of the circuit breaker.
WARNING: Ensure the power cord is not
installed so that it is pinched or against a sharp
edge and ensure that the power cord is stored
or secured to avoid tripping or snagging to
reduce the risk of re, electric shock or injury
to persons. Construction and electrical wiring
must comply with local building codes and other
applicable regulations to reduce the risk of re,

9
electric shock and injury to persons. Do not
attempt to wire your own new outlets or circuits.
To reduce the risk of re, electric shock or injury
to persons, always use a licensed electrician.
Installation
1. Make sure the unit’s Main On/Off Switch is
switched Off (refer to operating instruction
section).
2. Plug the unit into a 16 Amp,230 VAC outlet.
QUICK REFERENCE GUIDE
Pre-Assembly
HARDWARE INCLUDED
A B
Part Description Part Number Quantity
A Foot 300401140200 4
BScrew 4 x 12 mm 1800000010100 13

10
Pre-Assembly
NOTE: Hardware not shown to actual size.
PLANNING ASSEMBLY
Before beginning assembly of product, make
sure all parts are present. Compare parts with
Hardware Included and Package Contents lists. If
any part is missing or damaged, do not attempt to
assemble, install or operate the product. Contact
customer service for replacement parts.

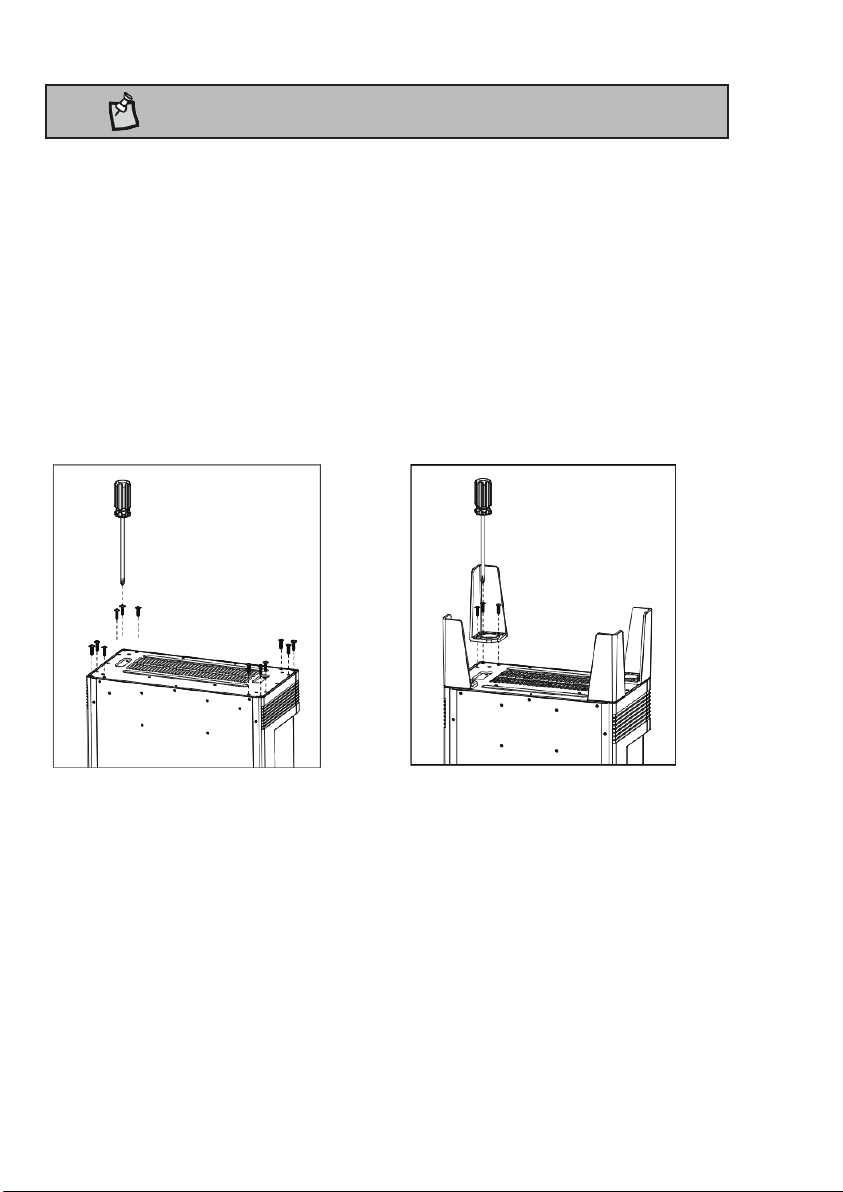

Portable Installation Method Figure 1
Figure 1
1. Ensure the heater is switched off and unplugged,
then turn the heater upside down.
2. Remove the 12 screws body.
3. Align the mounting holes on the foot with the
mounting holes on the heater.
4. Insert the 3 screws and tighten.
5. Repeat these steps for the other feet.

11
Operation
Figure 2
Control
panel
Hot air Thermostat control
The controls are located on the top side of the
glass panel. (Figure 2).
A. ON/ OFF Power Switch 1
The ON/ OFF Power Switch 1 controls the power
to the appliance.
The ame effect can be operated with or without
the heater.
B. Heater switch 2
With the ON/ OFF Power Switch 2 on, Heater
switch 2 turns on heat setting 1(900W).
C. Heater switch 3
With the ON/ OFF Power Switch 3 and Heater
switch 3 on, Heater switch 3 turns on heat setting
3 (1800W).

12
D. Brightness button
Press the Themes button on the control panel or
remote control to change the Fuel bed and Flame
effect button brightness. There are 5 settings: The
default setting is the lightest. Every time you click
the brightness button, it will be dimmed. When it
is darkest, it will automatically be the lightest.
Note: The thermostat must be set to a higher
temperature than the room temperature for
theheater to operate.
Function
Model T
HS93363
NOTE: Including this function Not including this function
PRODUCT SPECIFICATIONS
Model HS9336NJL
Voltage(V) 220-240V AC
Frequency 50-60Hz
Wattage(W) 1300W
Dimensions W×H×D(cm) 31*17,8*52,5
Weight(KG) 4,9

13
MAINTENANCE Clear Door Panel Cleaning
The clear door is cleaned in the factory during the
assembly operation. During shipment, installation,
handling, etc., the Maintenance clear door may
collect dust particles. These can be removed by
dusting lightly with a clean, dry cloth.
Sub-Compact Stove Surface Cleaning
Use warm water only to clean painted
surfaces of the Sub-Compact Stove. Do not
use abrasive cleaners. To remove ngerprints
or other marks, the clear doors can be cleaned
with a damp cloth. The clear door should be
completely dried with a lint free cloth to prevent
water spots. To prevent scratching, do not use
abrasive cleaners or spray liquids on the clear
door surface.
Servicing
Except for cleaning described above, an
authorized service representative should
perform any other servicing.

14
TROUBLE SHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
There is no
power. There is no power to
the unit.
Check that unit is plugged
into a standard 230V outlet.
Press the Power button
several times and make
sure the power is set to the
“ON” position.
The heater
does not
blow any
air.
Thermostat setting
is preventing heater
from
turning on.
Adjust the temperature
settings to ensure that
the thermostat is set
higher than the current
room temperature.
The heater
does not
work, but
Power and
Heater
settings are
“ON” and
thermostat is
set.
Manual reset
overheat
protection
triggered.
Turn the Power to “OFF”
and unplug the unit from
the wall outlet for 5 minutes.
After 5 minutes plug the unit
back into wall outlet, and
operate as normal. If the
problem persists contact
customer service.
The heater
does not
blow warm
air.
The heater is in a
cool down cycle.
This is normal operation
and the heater will continue
to run for several minutes
before shutting down.
Times will vary based on
temperatures. During this
time cool air will blow.
The noise
when the
heater is on
is louder than
normal.
a.The air intakes
are dirty or
obstructed.
b. The blower/
heater assembly
is defective.
a. Check the air intakes for
obstructions or high dust
build up.
b. Contact Customer Service
for a new Heater/Blower
Assembly.
Abnormal
noise when
the heater
is not on
and the
ame effect
is on.
The Gear motor is
defective. Contact Customer Service for a new Gear Motor.

LUCCA
Bedienungsanleitung HS93362
Mit elektrischer 3D Flammentechnik
Dieses Produkt ist nur für den Betrieb in gut isolierten
Räumen oder zur gelegentlichen Verwendung geeignet.
WICHTIGE SICHERHEITSHINWEISE:
Grundsätzlich lesen Sie immer dieses Handbuch,
bevor Sie versuchen, diesen Kaminofen zu
installieren oder zu verwenden. Halten Sie
zu Ihrer Sicherheit stets alle Warnungen und
Sicherheitshinweise dieses Handbuchs ein, um
Verletzungen oder Sachschäden zu vermeiden.
ARTIKEL NR.: 871125224887
A.I.&E Adriaan Mulderweg 9-11, 5657 EM Eindhoven
Niederlande

16
Inhaltsverzeichnis
WARNHINWEISE................................................ 16
WICHTIGE HINWEISE....................................... 17-21
Kurzanleitung............................................................. 22
Installation des Kaminofens. ............................. 22-23
Vorbereitung der Montage .......................................25
Betrieb.........................................................................26
Instandhaltung. ..........................................................29
Problembehebung.....................................................30
Die Reparatur dieses Ofens muss stets durch einen
qualizierten Techniker oder ein Servicecenter
erfolgen.
HINWEIS: Besonders wichtige Verfahren
und Techniken.
ACHTUNG: Verfahren und Techniken, die
bei Nichteinhaltung zu Schäden an der
Ausrüstung führen.
WARNUNG: Verfahren und Techniken, die
den Benutzer bei Nichteinhaltung dem Risiko
eines Brandes oder schwerer Verletzungen
bis hin zum Tod aussetzen.
!

17
Bitte lesen Sie diese Anweisungen und
bewahren Sie sie sorgfältig auf.
ACHTUNG: Lesen Sie alle Anweisungen und
Warnungen sorgfältig durch, bevor Sie mit der
Installation beginnen. Die Nichteinhaltung dieser
Anweisungen kann einen Stromschlag oder einen
Brand verursachen und hat das Erlöschen der
Garantie zur Folge.
WICHTIGE HINWEISE
Bei der Verwendung von Elektrogeräten
müssen stets grundlegende
Vorsichtsmaßnahmen getroffen werden,
um das Brand-, Stromschlag- und
Verletzungsrisiko zu verringern. Dazu
gehören u. a. folgende Vorsichtsmaßnahmen:
Lesen Sie alle Anweisungen, bevor Sie dieses
Heizgerät verwenden.
Das Heizgerät ist heiß, wenn es in Betrieb ist.
Berühren Sie heiße Oberächen nie mit der
bloßen Haut, um Verbrennungen zu vermeiden.
Verwenden Sie zum Bewegen dieses Heizgeräts
Griffe, wenn diese zur Verfügung gestellt wurden.
Halten Sie brennbare Materialien wie Möbel,
Kissen, Bettwäsche, Papiere, Kleidung und
Vorhänge mindestens 0,9 m von der Vorderseite
des Heizgeräts entfernt und halten Sie auch an den
Seiten und von der Rückseite ausreichend Abstand.
Es ist äußerste Vorsicht geboten, wenn ein
Heizgerät von oder in der Nähe von Kindern oder
Personen mit Behinderungen verwendet wird und

18
wenn das Gerät unbeaufsichtigt in Betrieb bleibt.
Ziehen Sie immer den Netzstecker, wenn Sie das
Heizgerät nicht benutzen.
Betreiben Sie Heizgeräte nie mit einem
beschädigten Kabel oder Stecker oder wenn das
Heizgerät Fehlfunktionen aufweist, heruntergefallen
ist oder auf irgendeine Weise beschädigt wurde.
Entsorgen Sie das Heizgerät oder senden Sie es
zur Prüfung und/oder Reparatur an ein autorisiertes
Servicecenter zurück.
Nicht im Freien verwenden.
Dieses Heizgerät ist nicht für den Einsatz in
Badezimmern, Waschküchen und ähnlichen
Innenräumen vorgesehen. Stellen Sie das
Heizgerät niemals an Orten auf, an denen es in eine
Badewanne oder einen anderen Wasserbehälter
fallen könnte.
Verwenden Sie diesen Heizlüfter nicht in der
unmittelbaren Umgebung einer Badewanne, einer
Dusche oder eines Schwimmbeckens.
Verlegen Sie Kabel nicht unter Teppichböden.
Decken Sie Kabel nicht mit Läufern, Vorlegern oder
ähnlichen Abdeckungen ab. Verlegen Sie Kabel
nicht unter Möbeln oder Geräten. Verlegen Sie
Kabel nicht auf Durchgangsächen, damit sie nicht
zur Stolperfalle werden.
Um das Heizgerät von der Stromversorgung zu
trennen, schalten Sie es aus und ziehen dann den
Stecker aus der Steckdose.
Achten Sie darauf, dass keine Fremdkörper in die
Belüftungs- oder Abluftöffnungen gelangen, da dies
zu einem Stromschlag, einem Brand oder einer

19
Beschädigung des Heizgeräts führen kann.
Verstopfen Sie keinesfalls Lufteinlässe oder
-auslässe, da dies eine Brandgefahr zur Folge
haben könnte. Verwenden Sie das Gerät nicht auf
weichen Oberächen wie einem Bett, wo Öffnungen
verstopft werden könnten.
Im Gehäuseinneren aller elektrischen Heizgeräte
benden sich heiße Bauteile, die Lichtbogen oder
Funken auslösen können. Verwenden Sie das Gerät
nicht in Bereichen, in denen Benzin, Farben oder
brennbare Dämpfe oder Flüssigkeiten verwendet
oder gelagert werden.
Verwenden Sie dieses Heizgerät nur wie in diesem
Handbuch beschrieben. Jede andere, vom Hersteller
nicht empfohlene Verwendung kann zu Feuer,
Stromschlag oder Verletzungen von Personen
führen.
Schließen Sie Heizgeräte immer direkt an
eine (Wand-) Steckdose an. Keinesfalls
mit einem Verlängerungskabel oder einem
versetzbaren Netzanschluss (Steckdoseneinheit/
Mehrfachsteckdose) verwenden.
Kinder unter 3 Jahren müssen vom Gerät
ferngehalten werden, sofern sie nicht
ununterbrochen beaufsichtigt werden.
Kinder von 3 bis 7 Jahren dürften das Gerät
nur dann ein- oder ausschalten, wenn es in der
normalen vorgesehenen Betriebsposition aufgestellt
oder installiert wurde und sie in die sichere
Bedienung eingewiesen wurden und die damit
verbundenen Gefahren verstehen. Kinder im Alter
von 3 Jahren bis 7 Jahren sind nicht befugt, das
Gerät mit der Steckdose zu verbinden, Einstellungen
vorzunehmen und die Reinigung bzw. Wartung

20
durchführen.
ACHTUNG: Einige Teile dieses Produkts können
sehr heiß werden und Verbrennungen verursachen.
Bei Anwesenheit von Kindern und schutzbedürftigen
Personen ist besondere Aufmerksamkeit
erforderlich.
Das Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkter körperlicher,
sensorischer oder geistiger Leistungsfähigkeit oder
mangelnder Erfahrung und mangelndem Wissen nur
dann verwendet werden, wenn diese beaufsichtigt
werden oder eine Unterweisung in der sicheren
Verwendung des Geräts erhalten haben und die
damit verbundenen Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und benutzerseitige Wartung dürfen nicht
von Kindern durchgeführt werden, es sei denn, sie
sind älter als 8 Jahre und werden beaufsichtigt.
Wenn das Kabel in irgendeiner Weise beschädigt ist,
muss es zur Gefahrenvermeidung vom Hersteller,
dessen Vertreter oder ähnlich qualizierten Personen
ausgetauscht werden.
WARNUNG: Nicht abdecken
WARNUNG: Um Überhitzung zu vermeiden, decken
Sie das Gerät nicht ab.
Installieren Sie das Gerät nicht unmittelbar unter einer
Steckdose.
Um Überhitzung zu vermeiden, decken Sie das Gerät
