Luna AD6.5KC User manual

Bohrmaschine
Boremaskine
Trell
Taladradora
Porakone
Perceuse
Drilling machine
Τρυάν
Trapano
Gręžimo mašina
Urbjmašīna
Boormachine
Boremaskin
Wiertarki
Furadeira
Дрелр станок
Borrmaskin
Borrmaskin
Drill machine
AD6.5KC - AD10KC -AD10KC-S - AD10QC
- AD10QC-S - AD13KC - AD13QC
DE
DK
EE
ES
FI
FR
GB
GR
IT
LT
LV
NL
NO
PL
PT
RU
SE
20638-0107 20639-0106
20806-0103 20639-0205
20806-0202 20640-0103
20640-0202
LUNA VERKTYG & MASKIN AB
Sandbergsvägen 3
SE-441 80 Alingsås Sweden
Phone: [phone]
[email protected]
www.luna.se

DE Gebotssymbole – DK Påbudssymboler – EE Kohustusmärgid – ES Símbolos de obligación -
FI Määräyssymbolit – FR Symboles obligatoires – GB Mandatory Signs – GR Σήματα υποχρέωσης
– IT Simboli di obbligo – LT Privalomieji ženklai – LV Obligātāa zīmes – NL Gebodssymbolen –
NO Påbudssymboler – PL Znaki obowiązkowe – PT Símbolos obrigatórios –
RU Предписывающие символы – SE Påbudssymboler
DE Schutzbrille / DK Beskyttelsesbriller / EE Kaitseprillid / ES Gafas de protección /
FI Suojalasit / FR Lunettes de protection / GB Protective glasses / GR Γυαλιά προστασίας /
IT Occhiali prote/ttivi / LT Apsauginiai akiniai / LV Aizsargbrilles / NL Veiligheidsbril /
NO Beskyttelsesbriller / /PL Okulary ochronne / PT Óculos de protecção / RU Защитные очки /
SE Skyddsglasögon
DE Gehörschultz / DK Høreværn / EE Kõrvakaitsmed / ES Protección auricular / FI Kuulonsuo-
jain / FR Protection d’oreilles / GB Ear defenders / GR Προστασία ακοής / IT Protezioni acustiche
/ LT Ausų apsaugos / LV Ausu aizsargi / NL Gehoorbescherming / NO Høreværn / PL Nauszniki
ochronne / PT Protecção auricular / RU Защита слуха / SE Hörselskydd
DE Schutzmaske / DK Beskyttelsesmaske / EE Kaitsemask / ES Mascarilla de protección /
FI Suojanaamari / FR Masque de protection / GB Protective mask / GR Μάσκα προστασίας /
IT Mascherina protettiva /LT Apsauginė kaukė / LV Aizsargmaska / NL Veiligheidsmasker /
NO Beskyttelsesmaske / PL Maska ochronna / PT Máscara de protecção / RU Защитная маска /
SE Skyddsmask
DE Öl einfüllen / DK Påfyld olie / EE Täitke õliga / ES Lienar aceite / FI Öljyn lisäys / FR Faire
le plein d’huile / GB Fill with oil / GR Συμπηρώστε λάδι / IT Rabboccare olio / LT Pripildykite
tepalo / LV Piepildīt ar eļļu / NL Olie bijvullen / NO Påfyld olie / PL Napełnij olejem / PT Atestar
óleo / RU Долить масло / SE Fyll på olja
M2
M3
M4
M9
DE Verbotssymbole – DK Advarselssymboler – EE Keelumärgid – ES Símbolos de prohibición –
FI Kieltemerkit – FR Symboles d’interdiction – GB Prohibition symbols – GR Απαγορευτικά
σύμβολα – IT Simbolo di divieto – LT Draudžiamieji simboliai – LV Aizlieguma simboli –
NL Verbodssymbolen – NO Forbudssymboler – PL Symbole ostrzegawcze – PT Símbolos de
proibição – RU Запрещающие символы – SE Förbudssymboler
PRH3
DE Feuchte Hände vermeiden / DK Undgå våde hænder / EE Vältige kasutamist märgade
kätega / ES Evitar manos húmedas / FI El märin käsin / FR Éviter d’avoir les mains mouillées /
GB Avoid wet hands / GR Γυαλιά προστασίας / IT Asciugare sempre le mani / LT Saugokitės,
kad nesušlaptumėte rankų / LV Nestrādājiet ar slapjām rokām / NL Natte handen vermijden /
NO Undgå våde hænder / PL Unikaj dotykania mokrymi rękami / PT Evite mãos molhadas /
RU Избегайте влажных рук / SE Undvik våta hänter

1
Svenska .........................................................................................................................................2
Norska ...........................................................................................................................................6
Suomeksi ...................................................................................................................................10
Dansk...........................................................................................................................................14
English........................................................................................................................................18
Eesti..............................................................................................................................................22
Latviska ................................................................................................................................... 26
Lietuviškai ............................................................................................................................. 30
W języku polskim ............................................................................................................. 34
о-русски.................................................................................................................................38
Deutsch .................................................................................................................................... 42
Français ................................................................................................................................... 46
Netherlands............................................................................................................................ 50
Italiano ..................................................................................................................................... 54
Espanõl .................................................................................................................................... 58
Português................................................................................................................................. 62
Ελληνικά..................................................................................................................................66
Vi reserverar oss för konstruktionsändringar
Vi reserverer oss for konstruksjonsendring
Valmistajalla on oikeus tehdä muutoksia laitteeseen
Vi reserverer os for konstuktionsændringer
Right of construction changes reserved
Konstruktsiooni muutmise õigused kaitstud
Mēs paturam tiesības veikt konstrukcijas izmaiņas
Mes pasiliekame teisę vykdyti konstrukcijos pakeitimus
Zastrzegamy prawo dokonania zmian konstrukcyjnych
ы сохраняем за собой право вносить изменения в конструкцию
Wir behalten uns Rechte auf konstruktionsänderungen vor.
Tout droit de modification de construction réservés.
Wijzigingen in de constructie voorbehouden
Il produttore si riserva il diritto di apportare modifiche al design
Derechos de alteración de construcción reservados.
Direitos de mudança de construção reservados.
Κατοχειρώνεται το δικαίωμα αλλαγής της κατασκευής

75
2
Artnr. 20638-0107 20639-0106 20639-0205 20640-0103 20640-0202
20806-0103 20806-0202
Typ ......................................................................... AD6.5KC AD10KC AD10QC AD13KC AD13QC
Borrkapacitet ...................................................mm 6.5 10 10 13 13
Varvtal ..........................................................r/min 2800 1800 1800 800 800
Spindelgänga .................................................UNF 3/8x24 3/8x24 3/8x24 3/8x24 3/8x24
Ljudnivå (enl. CEN/TC 255 N81)...............dB(A) 84 85 85 85 85
Vibration (enl. ISO 5349) ...............................m/s20.4 4.0 4.0 4.0 4.0
Rek. slangdimension .......................................tum 3/8 3/8 3/8 3/8 3/8
Anslutningsgänga ........................................G (R) 1/4 1/4 1/4 1/4 1/4
Luftförbrukning vid 100 % int.* ..................l/min 620 620 620 620 620
Luftförbrukning vid 20% int.*....................l/min 124 124 124 124 124
Luftförbrukning vid 100% int.*.........................l/s 10.3 10.3 10.3 10.3 10.3
Luftförbrukning vid 20% int.*.........................l/s 2.06 2.06 2.06 2.06 2.06
Vikt ....................................................................kg 0.6 1.3 1.3 1.8 1.8
Svenska
* Vid 6.2 bar

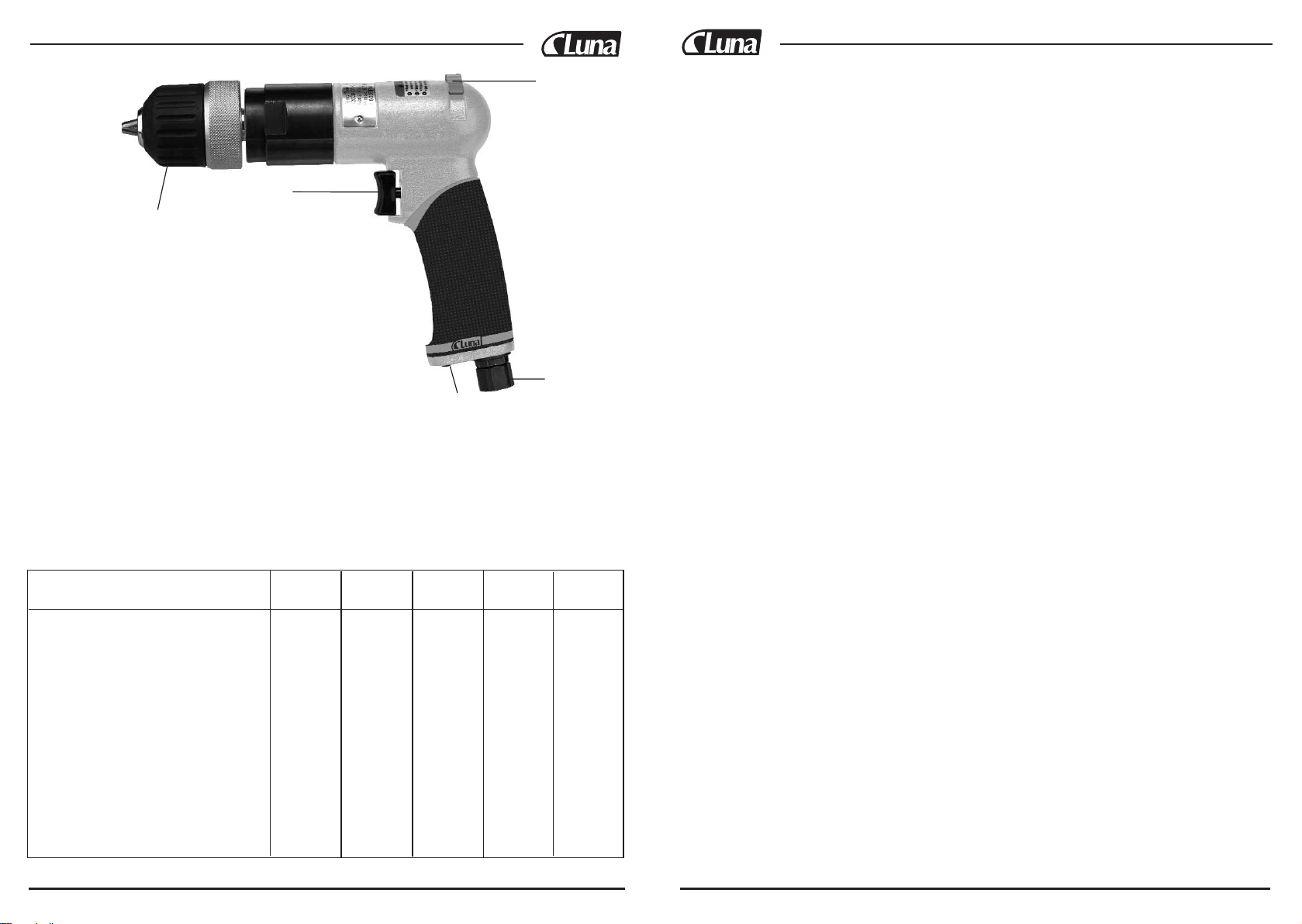

Pos
1. Borrchuck
2. Steglöst pådrag
3. Luftutsläpp
4. Luftintag
5. Reglage för rotationsriktning (20639-0106, -0205 och 20640-0103, -0202)
12
5
34
Fax.nr des Herstellers / Dénomination du producteur, adresse, téléphone/fax / Naam, adres, tel./fax van fabrikant /
Nome, indirizzo, telefono/fax della Ditta produttrice. / Nombre, dirección, teléfono/fax del fabricante / Razão social,
endereço, telefone/fax do fabricante
Luna Verktyg & Maskin AB, SE-441 80 ALINGSÅS, SWEDEN
Beschreibung der Produkte: Zeichen, Typenbezeichung, Serien nr etc. / Description du produit: marque, désigna-
tion du type, Nr. de série, etc. / Beschrijving van producten: merk, typeaanduiding, serienr. enz. / Descrizione prodot-
to: marchio, tipo, No. matricola, etc. / Descripción dl producto: marca, tipo, Node serie, etc. / Descrição do produto:
marca, tipo, Node série, etc.
Drilling machines Luna AD6.5KC 20638-0107 — AD10KC 20639-0106, AD10KC-S 20806-0103 —AD10QC
20639-0205, AD10QC-S 20806-0202 — AD13KC 20640-0103, AD13QC 20640-0202
Die Herstellung erfolgt gemäss folgender EG-Richtlinie: / Production est exécutée en conformité avec les directi-
ves de la CE suivantes: / Geproduceerd overeenkomstig de volgende EG-richtlijnen / Il prodotto conforme con le
seguente Direttive EC: / Fabricación en conformidad con las siguientes directivas de la CE: / Fabricação em confor-
midade com as seguintes diretivas da CE:
98/37/EC
Die Herstellung erfolgt gemäss folgende harmonisierten Standards / Le signataire certifie que le produit indiqué
correspond aux exigences de sécurité nommées. / Ondergetekende verklaart dat de vermelde producten aan de aange-
geven veiligheidseisen voldoen / Io, sottoscritto certifico che il prodotto conforme con i dichiarati prescrizioni di sicu-
rezza. / El firmante declara que el producto mencionado es en conformidad con las normas di seguridad. / O assinante
declara que o produto mencionado está em conformidade com as normas de segurança.
EN792, EN 792-3, EN28662-1, PrEN12366
Der unterzeichnete versichert, dass die angegebenen Produkte den angegebenen Sicherheits-anforderungen
entsprächen. / Production est exécutée en conformité avec les standards harmonisés suivants / Geproduceerd overe-
enkomstig de volgende geharmoniseerde normen / Il prodotto conforme con i seguenti Standard unificati / Fabricação
em conformidade com os seguintes padrões harmonizados / Fabricación en conformidad con los siguientes padrones
harmonizados:
Dato / Date / Datum / Data / Fecha / Data
2007-11-01
Unterschrift / Signature / Handtekening
Firma / Firma / Assinatura
Erik Dennevi
Namenverdeutlichung / Déchiffrement de la signature / Naam / Lettura
della firma / Trascripción de la firma / Transcrição da assinatura
Stellung / Poste occupé / Functie / Mansione /
Cargo / Cargo
Product Manager
EG-Konformitätsbescheinigung
Déclaration de correspondance à la CE
EG-verklaring van overeenstemming
Dichiarazione di conformita CE
Declaración de conformidad de la CE
Declaração de conformidade da CE

3
74
Beskrivning
En lätt och smidig borrmaskin avsedd för underhålls- och servicearbeten. Luna-maski-
nerna riktar sig till proffsanvändarna inom automotiv och lättare industri samt till den
kvalitetsmedvetne gör-det-självaren. Luftutsläpp (Pos. 3) genom handtaget vilket mins-
kar risken att få returluft med smutspartiklar i ansiktet.
Varvtalen regleras via det steglösa pådraget (Pos. 2).
20639-0106 och 20640-0103, -0202 är utrustade med reglage för reversering (Pos. 5).
20640-0103, -0202 är utrustad med stödhandtag (Pos. 6).
Levereras med chucknyckel.
Hälsorisker
•Användaren av maskinen måste alltid sörja för sin egen och andras säkerhet. Använd
alltid personlig skyddsutrustning.
•Skyddsglasögon måste användas för att minska risken att skada ögonen genom kring-
flygande spån, damm och gnistsprut.
•Inandning av dammpartiklar kan medföra ohälsa. Använd munskydd eller andnings-
mask i dammiga miljöer.
•Vid längre arbetspass skall skyddshandskar mot kalluft användas.
•För att undvika ev. hörselskador skall hörselskydd alltid användas vid bruk av maski-
nen.
•Användaren skall alltid ge akt på att vibrationsskador kan uppstå vid långvarig
användning av roterande och slående handmaskiner. Vibrationer med risk för skador
på känsel, nerver, leder och bindvävnader som följd.
•Ergonomiska belastningar: Maskinarbete som genomförs med upprepade, ensidiga
rörelser och obekväma arbetsställningar kan leda till skador i rygg, nacke, skuldror,
knän och andra leder.
EG-nõuetele vastavuse kinnitus
EK atbilstības deklarācija
EK atitikimo deklaracija
Deklaracja zgodności UE
екларация соответствия 
Δήλωση συμμόρφωσης με την Ε.Ε
Tootja nimi, aadress, telefon/ faksi number / Ražotāja nosaukums, adrese, tālrunis/fakss / Gamintojo pavadinimas,
adresas, telefonas/faksas / Nazwa producenta, adres, numer telefonu/fax / Название, адрес, телефон/факс произво-
дителя / Ονομα, διευθυνση, τηλ./φαξ του κατασκευαστή
Luna Verktyg & Maskin AB, SE-441 80 ALINGSÅS, SWEDEN
Toote kirjeldus: Tunnusmärk, tüübitähistus, seerianumber, jne. / Produkta apraksts: marka, tipa apzīmējums, sēri-
jas Nr. utt. / Produkto aprašymas: markė, tipo ženklas, serijos Nr. ir t.t. / Opis produktu: marka, oznaczenie rodzaju, nr
seryjny itd. / Описание продукта: марка, обозначение типа, № серии и т.д. / Περιγραφή του προιόντος:μάρκα,
τύπος, Νο σειράς, κ.λ.π
Drilling machines Luna AD6.5KC 20638-0107 — AD10KC 20639-0106, AD10KC-S 20806-0103 —AD10QC
20639-0205, AD10QC-S 20806-0202 — AD13KC 20640-0103, AD13QC 20640-0202
Τοοtmine on kooskõlas järgneva EG direktiiviga: / Izgatavošana veikta saskaņā ar sekojošām EK direktīvām: /
Pagaminta pagal sekančias EK direktyvas: / Wykonano zgodnie z następyjącymi dyrektywami UE / Изготовлено в
соответствии со следующими директивамн ЕС / Κατασκευή σύμφωνα με τους κανονισμούς της Ε.Ε:
98/37/EEC
Tootmisel on järgitud järnevaid harmoniseerivaid standardeid: / Izgatavošana veikta saskaņā ar sekojošiem har-
monizētajiem standartiem: / Pagaminta pagal sekančius harmonizuotus standartus: / Wykonano zgodnie z następujący-
mi harmonizowanymi standardami: / Изготовлено в соответствии со следующими гармонизированными стан-
дартами: / Ο υπογράφων δηλώνει ότι το αναφερθέν προΐόν είναι σύμφωνα με τους κανόνες ασφάλειας:
EN ISO 15744:2002, ISO 8662-7:1997
Allakirjutanud kinnitavad, et mainitud tooted täidavad neiel ettenähtud turvalisuse nõudeid / Parakstītājs aplie-
cina, ka norādītais produkts atbilst minētajām drošības prasībām. / Pasirašytojas patvirtina, kad nurodytas produktas
atitinka šiuos saugumo reikalavimus. / Podpisujący poświadcza, że wskazany produkt jest zgodny z wymienionymi
wymogami bezpieczeństwa. / Подписывающий заверяет, что указанный продукт соответствует упомянутым тре-
бованиям безопасности. / Κατασκευή σύμφωνα με τα τυποποιημένα πρότυπα
Kuupäev / Datum / Data / Data / Число / Ημερομηνία
2007-11-01
Allkiri / Paraksts / Parašas
Podpis / Подпись / Υπογραφή
Erik Dennevi
Nime selgitus / Paraksta atšifrējums / Parašo atšifravimas
Odszyfrowanie podpisu / Расшифровка подписи /
Αντιγραφή της υπογραφής
Ametikoht / Ieņemamais amats / Užimamos pareigos /
Zajmowane stanowisko / Занимаемая должность /
Ιδιότητα
Product Manager

73
4
Tänk på
•Undvik löst hängande hår och persedlar, halskedjor och ringar som kan sno in sig i
maskinen och förorsaka kropps- och klädskada.
•Rikta aldrig igångsatt maskin mot något annat än arbetsobjektet. Löst sittande par-
tiklar kan lossna och förorsaka skada. Någon eller något oönskat kan komma emot
maskinen med skada som följd.
•Kalla och våta händer, rökning och snusning ökar risken för vibrationsskador.
•Låt maskinen arbeta, använd lägsta möjliga gripkraft kring handtaget. Avlasta om
möjligt maskinen med balansblock.
•Ta arbetspauser och/eller utför arbeten som inte kräver vibrerande maskiner så mins-
kar riskerna för vibrationsskador.
•Se till att arbetsplatsen är väl belyst.
Viktigt
Smörj verktyget
Smörj alltid maskinen med några droppar Luna luftverktygsolja AIRTOIL 22 (Luna-nr
14878-0109), i maskinens luftintag före användning. Vid längre arbetspass bör en luft-
smörjare (Luna-nr 20571-0106) användas - förinställd på ca två droppar per minut.
Skall maskinen inte användas under en längre tid, bör man även då tillsätta några drop-
par olja innan den ställs undan, för att minska risken för korrosionsskador.
OBS! Använd endast rekommenderad luftverktygsolja. Annan olja kan lätt medföra att
oljan "klibbar igen" och minskar lamellernas rörelseförmåga. Detta med minskad pre-
standa som följd.
Undvik läckage
Undvik läckage i luftsystemet. Använd alltid gängtejp vid nippelns anslutning i maski-
nen. Se till att de slangar och slangklämmor som används är korrekta.
Håll tryckluften torr
Ju renare och torrare tryckluften kan hållas, desto längre blir livslängden på verktygen.
För ändamålet rekommenderas luftfilter från Luna som tar bort vatten ur tryckluften
och därmed förhindrar korrosionsskador på verktyg och anslutningar.
Glöm inte att före varje arbetsdag tömma kompressor och tryckluftsledningar på ev.
kondensvatten.
Tillverkarens namn, adress, tel/fax.nr / / Manufacturers namn, adress, tel/fax.no / Produsentens navn, adresse,
tlf/fax,nr./ Fremstillingsvirksomhedens navn, adresse, tel./fax / Valmistajan nimi, osoite, puh./fax-nro.
Luna Verktyg & Maskin AB, SE-441 80 ALINGSÅS, SWEDEN
Beskrivning av produkter: Märke, typbeteckning, serienr etc. / Description of products: Mark, type designation,
serial no. etc. / Beskrivelse av produkter: Merke, typebetegnelse, serie nr. etc. / Beskrivelse af produkter: mærke, type-
betegnelse, seriens nummer osv. / Tuotteiden kuvaus: Merkki, tyyppimerkintä, sarjanro jne.
Drilling machines Luna AD6.5KC 20638-0107 — AD10KC 20639-0106, AD10KC-S 20806-0103 —AD10QC
20639-0205, AD10QC-S 20806-0202 — AD13KC 20640-0103, AD13QC 20640-0202
Tillverkning har skett i enlighet med följande EG-direktiv: / Manufacturing is done in accordance with the fol-
lowing EC-directive: / Produksjonen har skedd i overensstemmelse med følgende EU-direktiv: / Produk-terne er
fremstillet i overens-stemmelse med følgende EF-direktiver: / Valmistuksessa on noudatettu seuraavaa EU-direktiiviä
98/37/EC
Tillverkning har skett i enlighet med följande harmoniserade standarder: / Manufacturing is done in accordance
with the following harmonized standards: / Produksjonen har skedd i overensstemmelse med harmoniserende standar-
der: / Produkterne er fremstillet i overensstemmelse med harmoniserende standarder: / Valmistuksessa on noudatettu
seuraavia harmonisoituja standardeja:
EN792, EN 792-3, EN28662-1, PrEN12366
Undertecknad försäkrar att angivna produkter uppfyller angivna säkerhetskrav. / Undersigned assures that the
stated products comply with the stated safety requirements. / Undertegnede forsikrer at oppgitte produkter oppfyller
oppgitte sikkerhetskrav. / Undertegnede bekræfter at de anførte produkter opfylder det angivne sikkerhedskrav./
Allekirjoit-tanut vakuuttaa, että mainitut tuotteet täyttävät asetetut turvallisuusvaatimukset.
Datum / Dato / Päivämäärä / Dato / Date
2007-11-01
Underskrift /Signature / Allekirjoitus /
Underskrift / Signature
Erik Dennevi
Namnförtydligande /Nimen selvennys /
Blokbogstaver / Deciphering of the signature
EG-Försäkran om överensstämmelse
The EC conformity declaration
EU-deklarasjon om overensstemmelse
EF-erklæring om overensstemmelse
EU-vaatimustenmukaisuusvakuutus
Befattning / Position / Toimiasema / Stilling /
Position taken
Product Manager

5
72
Instruktion
•Använd aldrig borrmaskin eller borr som är skadade då risk för person- och materi-
alskada kan föreligga.
•Ta av plastpluggen från luftintaget (Pos. 4) och montera en Luna insticksnippel 1/4”
utv. gänga.
•Före start och inkoppling till tryckluftssystemet - spänn alltid fast borret i borr-
chucken (Pos. 1) med hjälp av medskickad chucknyckel. Åtdragningen skall ske i
borrchuckens samtliga chucknyckeluttag för att borret skall få största möjliga fäste.
Ett för löst isatt borr kan lossna från chucken och orsaka person- och materialskada.
•Kontrollera lufttrycket och justera vid behov så att maskinen arbetar med rätt varv-
tal. Trycket regleras via kompressorn eller separat monterad tryckregulator och var-
vtalen regleras steglöst via maskinens pådrag (Pos. 2). Maskinernas värden är angiv-
na vid 6.2 bars tryck.
•För bästa arbetsresultat, använd alltid korrekt slipade borrar. Pressa aldrig borret mot
arbetsstycket hårdare eller lösare än att borret har maximal skärkraft
•Koppla alltid ifrån tryckluften från borrmaskinen vid byte av borr.
Detta för att undvika ev. olycka om pådraget (Pos. 2) vidrörs och oavsiktligt sätter
chucken i rotation under bytet.
•Hantera alltid borrmaskinen varligt. Vårdslös hantering kan medföra att maskinens
inre delar skadas och att godset spricker. Detta kan föra med sig att maskinen tappar
sin prestanda och inte längre uppfyller utlovade värden.
Översyn: Smörjning är viktig bl.a. för att hålla nere ljud- och vibrationsnivåer. En
maskin som används kontinuerligt bör rengöras och ses över minst 2 ggr/år.
20640
NO DESCRIPTION LUNA CODE NO
1 MOTOR HOUSING 206402000
2 PIN 206402018
3 AIR INLET KIT (INCLUDING
POS.3,8,9,10,11,37,38,39,40) 206396004
AIR INLET 206396004
4 TRIGGER 206402034
5 VALVE STEM 206402042
6 VALVE BUSHING 206402059
7 O-RING KIT
(INCLUDING POS.7,9,31,34,38,40) 206396020
O-RING KIT(SEE POS. 7) 206396020
8 VALVE SPRING 206396004
9 O-RING(SEE POS.3 OR POS.7) 206396004
OR 206396020
10 VALVE STEM & RUBBER SPACER 206396004
VALVE STEM(SEE POS. 3) 206396004
11 RUBBER SPACER(SEE POS. 3) 206396004
12 END PLATE 206402117
13 BALL BEARING INCL POS 13,16,20 206396012
14 REAR END PLATE 206402133
15 ROTOR 206402141
16 ROTOR BLADES (5) SEE POS 13 206396012
17 PIN 206402166
18 CYLINDER 206402174
19 FRONT END PLATE 206402182
20 BALL BEARING SEE POS 13 206396012
21 SPRING PIN 206402208
22 INTERNAL GEAR(2) 206402216
23 PLANET GEAR(6) 206401101
24 PIN(6) 206402232
NO DESCRIPTION LUNA CODE NO
25 NEEDLE BEARING(6) 206401119
26 WORK SPINDLE 206401127
27 BALL BEARING(2) 206402265
28 WASHER 206402273
29 1/2" INDUSTRIAL KEY CHUCK & KEY 206401135
1/2" INDUSTRIAL KEYLESS CHUCK 206401143
30 SCREW 206401150
31 O-RING(2)--(SEE POS. 7) 206396020
32 REVERSING VALVE 206402323
33 CLAMP NUT 206401168
34 O-RINGT(SEE POS. 7) 206396020
35 REVERSING VALVE KNOB 206402356
36 SCREW 206402364
37 FIXED SHAFT(SEE POS.3) 206396004
38 O-RING(SEE POS. 7 OR 3) 206396004
OR 206396020
39 PIN(2)--(SEE POS.3) 206396004
40 O-RING(SEE POS.3 OR POS.7) 206396004
OR 206396020
41 EXHAUST DIFFUSER 206402414
42 SCREW 206402422
43 PINION GEAR 206401176
44 REDUCTION SPINDLE 206401184
45 CENTER GEAR 206401192
46 HANDLE 206401200
47 RETAINER 206401218
64 RUBBER GRIP 206402489
65 REVERSE VALVE CASE 206402497
66 SPRING PIN 206402505
67 DAMPING MATERIAL 206402513

671
* Ved 6.2 bar
Artnr. 20638-0107 20639-0106 20639-0205 20640-0103 20640-0202
20806-0103 20806-0202
Type ......................................................................... AD6.5KC AD10KC AD10QC AD13KC AD13QC
Borekapasitet.....................................................mm 6.5 10 10 13 13
Turtall.............................................................o/min 2800 1800 1800 800 800
Spindelgjenge .................................................UNF 3/8x24 3/8x24 3/8x24 3/8x24 3/8x24
Lydnivå (iflg. CEN/TC 255 N81).................dB(A) 84 85 85 85 85
Vibrasjon (iflg. ISO 5349)................................m/s20.4 4.0 4.0 4.0 4.0
Anbef. slangedimensjon...............................tomme 3/8 3/8 3/8 3/8 3/8
Koblingsgjenge ..............................................G (R) 1/4 1/4 1/4 1/4 1/4
Luftforbruk ved 100 % int.*...........................l/min 620 620 620 620 620
Luftforbruk ved 20% int.*............................l/min 124 124 124 124 124
Luftforbruk ved 100% int.*.................................l/s 10.3 10.3 10.3 10.3 10.3
Luftforbruk ved 20% int.*.................................l/s 2.06 2.06 2.06 2.06 2.06
Vekt......................................................................kg 0.6 1.3 1.3 1.8 1.8
Norsk
12
5
34
Pos
1. Chuck
2. Startknapp
3. Luftutslipp
4. Luftinntak
5. Stillskrue for turtallsregulering (20639-0106, -0205, 20640-0103, -0202)
NO DESCRIPTION LUNA CODE NO
1 MOTOR HOUSING 206391013
2 PIN 206391021
3 AIR INLET KIT (INCLUDING
POS.3,8,9,10,11,37,38,39,40) 206396004
4 TRIGGER 206391047
5 VALVE STEM 206391054
6 VALVE BUSHING 206391062
7 O-RING KIT
(INCLUDING POS.7,9,31,34,38,40) 206396020
O-RING KIT(SEE POS. 7) 206396020
8 VALVE SPRING 206396004
9 O-RING(SEE POS.3 OR POS.7) 206396004
OR 206396020
10 VALVE STEM & RUBBER SPACER
(SEE POS 3) 206396004
VALVE STEM(SEE POS. 3) 206396004
11 RUBBER SPACER(SEE POS. 3) 206396004
12 END PLATE 206391120
13 BALL BEARING INCL. POS 13,16,20 206396012
14 REAR END PLATE 206391146
15 ROTOR 206391153
16 ROTOR BLADES (5) SEE POS 13 206396012
17 PIN 206391179
18 CYLINDER 206391187
19 FRONT END PLATE 206391195
20 BALL BEARING SEE POS 13 206396012
21 SPRING PIN 206391211
22 INTERNAL GEAR 206391229
NO DESCRIPTION LUNA CODE NO
23 PLANET GEAR(3) 206391237
24 PIN(3) 206391245
25 NEEDLE BEARING(3) 206391252
26 WORK SPINDLE 206391260
27 BALL BEARING(2) 206391278
28 WASHER 206391286
29 3/8" INDUSTRIAL KEY CHUCK & KEY 206391294
3/8" INDUSTRIAL KEYLESS CHUCK 206391302
30 SCREW 206391310
31 O-RING(2)--(SEE POS. 7) 206396020
32 REVERSING VALVE 206391336
33 CLAMP NUT 206391344
34 O-RINGT(SEE POS. 7) 206396020
35 REVERSING VALVE KNOB 206391396
36 SCREW 206391377
37 FIXED SHAFT(SEE POS.3) 206396004
38 O-RING(SEE POS. 3 OR 7) 206396004
OR 206396020
39 PIN(2)--(SEE POS.3) 206396004
40 O-RING(SEE POS.3 OR POS.7) 206396004
OR 206396020
41 EXHAUST DIFFUSER 206391427
42 SCREW 206391435
64 RUBBER GRIP 206391443
65 REVERSE VALVE CASE 206391450
66 SPRING PIN 206391468
67 DAMPING MATERIAL 206391476
20639

7
70
Beskrivelse
en lett og smidig boremaskin beregnet for vedlikeholds- og servicearbeider. Luna-
maskinene retter seg til proffbrukeren innenfor bilsektoren og lettere industri, samt til
den kvalitetsbevisste hobbybrukeren. Luftutslipp (Pos. 3) gjennom håndtaket, som
reduserer faren å få returluft med smusspartikler i ansiktet.
Turtallet reguleres via det trinnløse pådraget (Pos. 2).
20639-0106 og 20640-0103, -0202 er utstyrt med regulering for reversering (Pos. 5).
20640-0103, -0202 er utstyrt med støttehåndtak (Pos. 6).
Leveres med chucknøkkel.
Helsefare
•Bruker av maskinen må alltid sørge for sin egen og andres sikkerhet. Bruk alltid
verneutstyr.
•Vernebriller må brukes for å redusere risikoen for skade på øyne ved løse spon, støv
og gnistsprut.
•Innånding av damppartikler kan medføre helseskade. Bruk åndedrettsvern i de mil-
jøer hvor støv kan oppstå.
•Ved lengre arbeidsoperasjoner skal vernehansker mot kaldluft brukes.
•For å unngå eventuelle hørselskader skal alltid hørselvern brukes ved bruk av maski-
nen
•Brukeren skal alltid være oppmerksom på at vibrasjonsskader kan oppstå ved langva-
rig bruk av roterende og slående håndmaskiner. Vibrasjoner med risiko for skader på
følelse, nerver, ledd og bindevev som følge.
•Ergonomiske belastninger: Maskinarbeide som gjennomføres med gjentatte, ensidige
bevegelser og ubekvemme arbeidsstillinger kan føre til skader på rygg, nakke,
skuldre, knær og andre ledd.
NO DESCRIPTION LUNA CODE NO
1 MOTOR HOUSING 206381014
2 PIN 206381022
3 AIR INLET 206386005
3 AIR INLET KIT
(INCLUDING 3,8,10,11,12,20,21,22,) 206386005
AIR INLET (SEE POS. 3) 206386005
4 TRIGGER 206381048
5 VALVE STEM 206381055
6 VALVE BUSHING 206381063
7 EXHAUST DIFFUSER 206381071
8 SPRING (SEE POS 3) 206386005
9 SCREW 206381089
10 VALVE STEM & RUBBER SPACER (SEE POS 3) 206386005
10 VALVE STEM(SEE POS. 3) 206386005
11 RUBBER SPACER(SEE POS. 3) 206386005
12 O-RING KIT (INCLUDING POS. 12,22,27,28) 206386005
OR 206386021
O-RING(SEE POS. 3 OR POS.12) 206386005
13 BALL BEARING 206386013
14 REAR END PLATE 206381105
15 ROTOR 206381113
16 ROTOR BLADES(5) SET 206386013
17 SPRING PIN 206381139
NO DESCRIPTION LUNA CODE NO
18 CYLINDER 206381147
19 FRONT END PLATE 206381154
20 PIN(2) SET--(SEE POS. 3) 206386005
21 FIXED SHAFT(SEE POS. 3) 206386005
22 O-RING(SEE POS. 3 OR POS.12) 206386005
OR 206386021
23 GEAR /2/ SET 206381170
24 PIN(2) SET 206381188
25 NEEDLE BEARING(2) SET 206381196
26 CAGE 206381204
27 O-RING(SEE POS. 12) 206386021
28 O-RING(SEE POS. 12) 206386021
29 SPRING PIN 206381238
30 BALL BEARING 206386013
31 BALL BEARING 206381253
32 BALL BEARING 206381261
33 INTERNAL GEAR 206381279
34 DAMPING MATERIAL 206381337
35 CLAMP NUT 206381295
36 WASHER 206381303
37 DRILL CHUCK 1/4" 206381311
38 GRIP 206381329
20638

69
8
Tenk på
•Unngå løst hengende hår og klær, halsekjeder og ringer som kan komme inn i maski-
nen og forårsake kropps - og klærskader.
•Rett aldri igangsatt maskin mot noe annet enn arbeidsobjektet. Løstsittende partikler
kan løsne og forårsake skade. Noen eller noe uønsket kan komme imot maskinen
med skade som følge.
•Kalde og våte hender, røking og snusing øker risikoen for vibrasjonsskader.
•La maskinen arbeide, hold så løst som mulig rundt håndtaket. Avlast om mulig
maskinen med en balanseblokk.
•Ta arbeidspauser og/eller utfør arbeid som ikke krever vibrerende maskiner, så mins-
ker risikoen for vibrasjonsskader.
•Pass på at arbeidsplasser har nok lys.
Viktig
Smør verktøyet
Smør alltid maskinen med noen dråper Luna luftverktøyolje AIRTOIL 22 (Luna-nr
14878-0109) i maskinens luftinntak før bruk. Ved lengre arbeidsavbrudd, bør luftsmø-
rer (Luna-nr 20571-0106) brukes - forhåndsinnstilt på ca. to dråper pr. minutt. Skal
maskinen ikke brukes over lengre tid, bør man tilsette noen dråper olje før den settes
bort, for å redusere risikoen for korrosjonsskader.
OBS! Bruk kun anbefalt luftverktøyolje. Annen olje kan lett føre til at oljen "kleber
igjen" og reduserer lamellenes bevegelse. Dette med redusert prestasjon som følge.
Unngå lekkasje
Unngå lekkasje i luftsystemet. Bruk alltid gjengeteip ved nippelens kopling i maskinen.
Pass på at slangene og slangeklemmene som brukes er korrekte.
Hold trykkluften tørr
Jo renere og tørrere trykkluft man har, desto lengre blir levetiden på verktøyet. Det
anbefales luftfilter fra Luna som tar bort vann ut av trykkluften og dermed hindrer kor-
rosjonsskader på verktøy og koplinger. Glem ikke å tømme kompressoren og tryk-
kluftledninger for event. kondensvann før hver arbeidsdag.
Οδηγίες
• Σε καμία περίπτωση, δεν πρέπει να γίνεται χρήση ελλατωματικής μηχανής διάτρη-
σης ή ελλατωματικoύ κοπτικού διατρήσης, καθώς μπορεί να προκαλέσει τραυματι-
σμούς και υλικές απώλειες.
• Πριν τη χρήση, αφαιρέστε τη πλαστική τάπα από τον αεραγωγό εισαγωγής (Θέση 4)
και στη θέση του τοποθετήστε το εξωτερικό σπείρωμα 1/4'', Τεμ.
• Πριν θέσετε σε λειτουργία το μηχάνημα και πριν συνδέσετε το σύστημα συμπιεσμέ-
νου αέρα, το κοπτικό διατρήσης πρέπει να είναι καλά ασφαλισμένο στον συσφι-
γκτήρα (θέση 1), χρησιμοποιώντας το κλειδί σύσφιξης. Η σύσφιξη πρέπει να γίνεται
σε όλες τις θέσεις ασφαλείας του συσφιγκτήρα έως ότου το κοπτικό διάτρησης να
είναι καλά ασφαλισμένο. Σε αντίθετη περίπτωση υπάρχει κίνδυνος το κοπτικό διά-
τρησης να διασπαστεί από το συσφιγκτήρα και να προκαλέσει ατύχημα ή υλικές
απώλειες.
• Ελέγξτε την πίεση αέρα και αν χρειάζεται ρυθμίστε την ώστε το μηχάνημα να λει-
τουργεί με την σωστή ταχύτητα περιστροφής. Η ρύθμιση της πίεσης γίνεται με την
χρήση του ρυθμιστή συμπιεσης ή από χωριστά εγκατεστημένο ρυθμιστή πίεσης. Η
πίεση περιστροφής ρυθμίζεται με τη βοήθεια του ρυθμιστή αέρα (θέση 5). Οι προ-
διαγραφές του εργαλείου έχουν προσδιοριστεί σύμφωνα με μια πίεση στα 6.2 βαρς
(bars).
• Για να πετύχετε ένα καλύτερο αποτέλεσμα, χρησιμοποιείτε πάντα κοπτικά διάτρησης
καλά ακονισμένα. Ποτέ μην πιέζετε το κοπτικό διάτρισης στο υλικό εργασίας με
περισσότερη ή λιγότερη δύναμη απο την ανώτατη δύναμη περιστροφής που παρέ-
χει το μηχάνημα.
• Όταν αλλάζετε τα κοπτικά διάτρησης, το τρυπάνι πρέπει να είναι αποσυνδεδεμένο
απο την παροχή συμπιεσμένου αέρα, για την αποφυγή μη σκόπιμης πίεσης της σκαν-
δάλης και έναρξης λειτουργίας του μηχανήματος, που ίσως προκαλέσει ατύχημα.
• Να είστε πάντα προσεχτικοί όταν χρησιμοποιείτε το τρυπάνι. Μια αφηρήμενη στάση
απέναντι στο μηχάνημα μπορεί να προκαλέσει ζημιές στα εσωτερικά μέρη του και
ράγισμα στο περίβλημα προστασίας. Πιθανό αποτέλεσμα η μείωση της αποδοτηκό-
τητας του εργαλείου καθώς και η απώλεία της ικανότητας του.
Συντήρηση: Η λίπανση είναι απαραίτητη καθώς διασφαλίζει ένα χαμηλό επίπεδο
θορύβου και δόνησης. Σε περίπτωση εκτεταμένης χρήσης,το μηχάνημα πρέπει να περ-
νάει από έλεγχο και καθαρισμό τουλάχιστον 2 φόρες το χρόνο.

9
Instruksjon
•Bruk aldri boremaskin eller bor som er skadet da risiko for person- og materialskade
kan oppstå.
•Ta plastpluggen av fra luftinntaket (Pos. 4) og monter en Luna innstikksnippel 1/4”
utv. gjenge.
•Før start og innkopling til trykkluftsystemet - spenn alltid fast boret i borchucken
(Pos. 1) med hjelp av en chucknøkkel. Tiltrekkingen skal skje i borchuckens samtli-
ge chucknøkkeluttak for at boret skal få størst mulig feste. Et 1øst montert bor kan
løsne fra chucken og forårsake person- og materialskade.
•Kontroller lufttrykket og juster ved behov slik at maskinen arbeider med riktig tur-
tall. Trykket reguleres via kompressoren eller separat montert trykkregulator, og tur-
tallet reguleres trinnløst via maskinens pådrag (Pos. 2). Maskinens verdier er angitt
ved 6,2 bars trykk.
•For å oppnå best mulig arbeidsresultat, bruk alltid riktig slipte bor. Press aldri boret
mot arbeidsstykket hardere eller 1øsere enn at boret har maksimal skjærekraft.
•Kople alltid i fra trykkluften fra boremaskinen ved bytte av bor. Dette for å unngå
eventuell ulykke hvis startknappen (Pos. 2) berøres og uforutsett setter chucken i
rotasjon under bytte.
•Håndter alltid boremaskinen forsiktig. Uforsiktig håndtering kan medføre at maski-
nens indre deler skades og at godset sprekker. Dette kan medføre at maskinen mis-
ter sin prestasjonsevne og ikke lengre oppfyller utlovet verdi.
Vedlikehold: Smøring er viktig bl.a. for å holde lyd- og vibrasjonsnivåer nede. En
maskin som brukes kontinuerlig bør rengjøres og sees over minst 2 ganger pr. år.
68
Θυμηθείτε!
• Μη φοράτε ριχτό ρουχίσμο ή κοσμήματα και μην αφήνετε λυτά μακριά μαλλιά,τα
οποία θα μπορούσαν να πιαστούν στα κινούμενα μέρη του μηχανήματος και να προ-
καλέσουν τραυματισμούς ή ζημιά στο ρουχισμό.
• Ένα μηχάνημα σε λειτουργία πρέπει να το κατευθύνετε μονο προς το υλικό εργασίας.
Mέρη με χαλαρή σύνδεση υπάρχει κίνδυνος να διασκορπιστούν και να προκαλέσουν
ζημιά. Σε περίπτωση επαφής ατόμου ή αντικειμένου με το εργαλείο ίσως προκαλέσει
ατύχημα ή υλικές απώλειες.
• Κρύα ή υγρά χέρια, κάπνισμα και κρύωμα, ίσως αυξήσουν τους κινδύνους λόγω
δόνησης.
• Αφήστε το μηχάνημα να λειτουργήσει και κρατώντας τη λαβή χρησιμοποιήστε την
ελάχιστη σωματική δύναμη. Αν είναι δυνατόν, το μηχάνημα πρέπει να υποστηρίζεται
από μια σταθερή επιφάνεια .
• Πρέπει να διασφαλίζετε τη διακοπή της εργασίας ή εναλλακτικά να εκτελείτε ένα
άλλο είδος εργασίας, που να μην απαιτεί χρήση εργαλείων που προκαλούν δονήσεις,
με σκοπό να μειώσετε την αρνητική επιρροή που προκαλεί η δόνηση.
• O χώρος της εργασίας να είναι καλά φωτισμένος.
Σημαντικό
Το εργαλείο πρέπει να λιπαίνεται!
Πριν οποιαδήποτε χρήση πρέπει πάντα να λιπαίνετε το εργαλέιο, ρίχνοντας μερικές
AIRTOIL 22 (Luna 14878-0109) σταγόνες λαδιού για αεροκίνητα εργαλεία, στο άνοιγ-
μα του αεραγωγού εισαγωγής. Σε περίπτωση συνεχούς εργασίας, πρέπει να χρησιμο-
ποιείτε αυτόματο σύστημα λίπανσης (Luna 20571-0106), ρυθμισμένο για περίπου 2
σταγόνες ανά λεπτό. Άν το μηχάνημα παραμένει σε αδράνεια για μεγάλη χρονική
περίοδο, συνηστάται να ρίχνετε μερικές σταγόνες λαδιού στο μηχάνημα ώστε να απο-
φθεχθεί ο κίνδυνος φθοράς.
Προσοχή! Χρησιμοποιείτε μόνο λάδι κατάλληλο για αεροκίνητα εργαλεία όπως διευ-
κρινίζεται στις οδηγίες χρήσης. Η χρήση άλλων τύπων λαδιών, ίσως έχουν ως αποτέ-
λεσμα τη συσσώρευση καταλοίπων λαδιού και μείωση της κινητικής ικανότητας της
μηχανής. Πιθανός κίνδυνος, η μείωση της απόδοσης εργασίας.
Aποφύγετε τις διαρροές. Αποφέυγετε τις διαρροές στο σύστημα κυκλοφορίας του
αέρα. Χρησιμοποιείτε πάντα μονωτική ταινία στο σημείο σύνδεσης του σωλήνα με το
εργαλείο. Σιγουρευτείτε οτι οι σωλήνες και οι σφιγκτήρες των σωλήνων να βρίσκονται
σε καλή λειτουργία.
Ο συμπιεσμένος αέρας να είναι ξηρος. Όσο καθαρότερος και ξηρότερος είναι ο
συμπιεσμένος αέρας τόσο μεγαλύτερη θα είναι και η διάρκεια ζωής του μηχανήματος.
Προκειμένου να το εξασφαλίσετε, συνηστούμε την χρήση φίλτρου αέρος, με το οποίο
απομακρύνεται το νερό απο τον συμπιεσμένο αέρα και μειώνεται ο κίνδυνος τελικής
ζήμιας, λόγου φθοράς στο μηχάνημα και στις συνδέσεις. Θυμηθείτε να απομακρύνετε
το συμπηκνωμένο νερό από τον συμπιεστή και απο το σύστημα εφοδιασμού συμπιε-
σμένου αέρα πριν από την έναρξη μιας εργασιακής μέρας.

67
10
Art. n:ro 20638-0107 20639-0106 20639-0205 20640-0103 20640-0202
20806-0103 20806-0202
Tyyppi ................................................................. AD6.5KC AD10KC AD10QC AD13KC AD13QC
Poraamisen teho............................................mm 6.5 10 10 13 13
Poraamisen nopeus ....................................r/min 2800 1800 1800 800 800
Pääakselin kierre .......................................UNF 3/8x24 3/8x24 3/8x24 3/8x24 3/8x24
Äänitaso (CEN/TC 255 N81 mukaan) .....dB(A) 84 85 85 85 85
Värähtely (ISO 5349 mukaan).....................m/s20.4 4.0 4.0 4.0 4.0
Suositeltava letkun koko .......................tuumia 3/8 3/8 3/8 3/8 3/8
Liitoksen kierre .........................................G (R) 1/4 1/4 1/4 1/4 1/4
Ilman tarve 100 % syötöllä* .....................l/min 620 620 620 620 620
Ilman tarve 20% syötöllä* .......................l/min 124 124 124 124 124
Ilman tarve 100% syötöllä* ............................l/s 10.3 10.3 10.3 10.3 10.3
Ilman tarve 20% syötöllä*............................l/s 2.06 2.06 2.06 2.06 2.06
Paino ..............................................................kg 0.6 1.3 1.8 1.8 1.8
Suomeksi
* 6.2 baarin paineesa
12
5
34
As. n:ro.
1. Poran istukka
2. Virtakytkin
3. Ilmanpoistoaukko
4. Ilmanottoaukko
5. Poraussuunnan vaihtamisen kytkin (20639-0106, -0205, 20640-0103, -0202)
Περιγραφή
Το τρυπάνι είναι απλό και ευκολόχρηστο στη συντήρηση και στη χρήση. Ο εξοπλισμός
"Luna" έχει σχεδιαστεί για επαγγελματίες μηχανικούς και για ελαφριά βιομηχανία,
καθώς επίσης για ερασιτέχνες με υψηλές απαιτήσεις όσο αφορά την ποιότητα των
εργαλειών. Ο αεραγωγός εξαγωγής που βρίσκεται στη λαβή (Θέση 3), μειώνει τον κίν-
δυνο επαφής των σωματιδίων και ρινισμάτων με το πρόσωπο.
Η ταχύτητα περιστροφής είναι ρυθμισμένη με την βοήθεια του ρυθμιστή αέρος (Θέση
5). Eξοπλισμένο με λαβή στήριξης (Θεση 6). Συμπεριλαμβάνεται κλειδι σύσφιξης .
Kίνδυνοι για την υγεία
• Ο χρήστης του εργαλείου πρέπει να παίρνει πάντα τις απαραίτητες προφυλάξεις για
την προσωπική του ασφάλεια καθώς και για την ασφάλεια των υπολοίπων ατόμων.
Ο χρήστης πρέπει πάντα να διαθέτει ατομικό προστατευτικό εξοπλισμό.
• Φοράτε πάντα προστατευτικά γυαλιά για να μειώσετε τον κίνδυνο τραυματισμού των
ματιών, που μπορεί να προκληθεί από σκόνη, σπινθήρες και αιωρούμενα πριονίδια.
• H εισπνοή της σκόνης είναι βλαβερή για την υγεία. Όταν εργάζεστε σε σκονισμένο
περιβάλλον, χρησιμοποιείτε πάντα κατάλληλη προστατευτική μάσκα ή αναπνευστι-
κή συσκευή.
• Σε περίπτωση μεγάλης διάρκειας της εργασιάς φορέστε γάντια για προστασία από το
κρύο.
• Για την αποφυγή βλάβες στην ακοή, χρησιμοποιείτε πάντα προστατευτικές ωτοασπί-
δες κατα τη διάρκεια της εργασίας.
• Ο χρήστης πρέπει να λάβει υπόψιν ότι η συνεχής χειρονακτική χρήση εργαλείων που
απαιτούν περιστροφικές κινήσεις ή κρούσεις, μπορεί να έχει αρνητικές συνέπειες
στην υγεία λόγω των δονήσεων.
• Εργονομικό φορτίο: Eργασία σε σχέση με εργαλεία που απαιτούν επαναλαμβανομε-
νες, μονότονες κινήσεις και μία λανθασμένη σωματικη στάση, μπορεί να προκαλέ-
σει τραυματισμούς σε πλάτη,αυχένα,χέρια και συνδέσμους.

11
Kuvaus
Kevyt ja mukava porakone huolto- ja remonttitöihin. Luna laitteet on tarkoitettu auto-
huollon ja kevyeen teollisuuden ammattilaisille sekä korkeita laatuvaatimuksia esitet-
tävien harrastelijoiden käyttöön.Ilmanpoisto tapahtuu käsikahvan kautta (as. 3) minkä
ansiosta päästöilma ja siinä olevat purut eivät osu käyttäjän kasvoihin.
Nopeuden säätämiseksi käytetään portaitonta kytkintä (as. 2).
Mallit 20693-0106 ja 20640-0103, -0202 on varustettu liikuntasuunnan vaihtokytki-
mellä (as. 5).
Malli 20640-0103, -0202 on varustettu tukikahvalla. (Pos.6).
Toimituskertaan sisältyy istukan avain.
Turvallisuusmääräykset
•Laitteen käyttäjän on muistettava omasta ja muiden lähellä olevien ihmisten turval-
lisuudesta. Aina on käytettävä henkilökohtaisia suojalaitteita.
•Silmien vahingoittumisen estämiseksi käytä suojalaseja, jotka pelastavat puruista ja
pölystä.
•Pölyilman hengittäminen on vaarallista terveydelle. Jos työympäristö on pölyinen
käytä kasvojen suojaa ja hengityssuojainta.
•Jatkuvan työn aikana käytä käsineitä mikä suojaa kylmältä ilmalta.
•Kuullon vahingoittumisen estämiseksi laitteen käyttämisen aikana käytä kuullonsu-
ojaimia.
•Käyttäjän on tiedettävä että pyörimis- ja iskulaitteiden jatkuva käyttö voi aiheuttaa
vahinkoa terveydelle. Jatkuvan rasittavan värähtelyn kielteinen vaikutus voi olla
syynä moniin häiriöihin ja sairauksiin.
•Ergonominen vaikutus: jatkuva yksitoikkoinen työ ja käyttäjän epämukava asento
rasittavat selkää, niskaa, harteita, polvia ja muita elimiä.
66
Νο. τεμαχ. 20638-0107 20639-0106 20639-0205 20640-0103 20640-0202
20806-0103 20806-0202
Τνπ ....................................................................................... AD6.5KC AD10KC AD10QC AD13KC AD13QC
Ικανότητα διάτρησης.....................................................mm 6.5 10 10 13 13
Ταχύτητα περιστροφής................................................r/min 2800 1800 1800 800 800
Σπείρωμα του άξονα....................................................UNF 3/8x24 3/8x24 3/8x24 3/8x24 3/8x24
Ηχητική στάθμη (CEN/TC 255 N81)........................dB(A) 84 85 85 85 85
Δόνηση (ISO 5349).......................................................m/s20.4 4.0 4.0 4.0 4.0
Συνιστώμενο μέγεθος εύκαμπτου σωλήνα ................ίντσες 3/8 3/8 3/8 3/8 3/8
Σπείρωμα σύνδεσης....................................................G (R) 1/4 1/4 1/4 1/4 1/4
Κατανάλωση αέρος στο 100% της χωρητικότητας.....l/min 620 620 620 620 620
Κατανάλωση αέρος στο 20% της χωρητικότητας.......l/min 124 124 124 124 124
Κατανάλωση αέρος στο 100% της χωρητικότητας......l/sec 10.3 10.3 10.3 10.3 10.3
Κατανάλωση αέρος στο 20% της χωρητικότητας........l/sec 2.06 2.06 2.06 2.06 2.06
Βάρος ...............................................................................kg 0.6 1.3 1.8 1.8 1.8
Ελληνικά
* στα 6.2 bar (βαρίδες)
12
5
34
Νο. Θέσης
1. Συσφιγκτήρας
2. Σκανδάλη
3. Άνοιγμα αεραγωγού εξαγωγής
4. Άνοιγμα αεραγωγού εισαγωγής
5. Διακόπτης διεύθυνσης της περιστροφής (20639-0106, -0205 και 20640-0103, -0202)
6. Λαβή στήριξης

65
Instruções
•Em hipotése alguma utilize a furadeira se a mesma estiver danificada, pois podem ser
causados danos fisícos e materiais.
•Retire a proteção de plastico da entrada de ar (pos. 4) e em seu lugar monte uma
conexão Luna de 1/4" com rosca externa.
•Antes de ligar o equipamento e conectá-lo ao sistema de ar comprimido, com a ajuda
da chave do mandril sempre verifique se a broca está bem apertada no mandril (pos.
1). Utilize sempre toda a abertura do mandril para prender as brocas de maneira segu-
ra. Se a broca não estiver bem presa no mandril, esta pode se soltar e causar danos
fisicos ou materiais.
•Verifique a pressão do ar e em caso de necessidade regule para que o equipamento
funcione com a velocidade de rotação apropriada .A pressão é regulada com o com-
pressor ou com a ajuda de um regulador de pressão, mas o número de rotações – com
o interruptor sem posições (pos.2). Os parametros do equipamento são definidos con-
siderando-se uma pressão de 6,2 bar.
•Para que seja alcançado melhor resultado, sempre utilize brocas devidamente afiadas
e do tipo apropriado. Para melhor aproveitamento do corte da broca procure empre-
gar uma pressão adequada contra o material a ser perfurado.
•Antes de trocar a broca, sempre desligue o equipamento do sistema de ar comprimi-
do. Isto é necessário para evitar que durante a troca da broca haja risco de ligar a fer-
ramenta (pos. 2) por descuido.
•Sempre manuseie a furadeira com cuidado. Em caso de descuido podem ocorrer
danos ao equipamento ou ao material a ser perfurado. Neste caso o equipamento pode
se tornar frágil e perder sua qualidade muito rapidamente.
Verificação: A lubrificação é importante também para diminuir o nível de ruidos e
vibração. Se o equipamento é utilizado constantemente, é necessária uma verificação e
manutenção ao menos duas vezes ao ano.
12
Huomio!
•Käytä ihonmyötäisiä vaatteita. Varmista etteivät hiukset pääse kosketukseen laitteen
kanssa. Huolehdi etteivät esim. kaulakorut tai sormukset tai vastaavat voi tarttua
kiinni työskentelyn aikana.
•Pidä käynnistettyä laitetta suunnattuna vain työkappaleeseen päin. Älä koskaan käytä
laitetta jos joku sen osa, johto tai pistotulppa ovat väljällä. Muuten laite voi aiheut-
taa vahinkoa ihmisille ja työtilalle.
•Kylmät ja märät kädet, tupakoiminen ja nuha lisäävät värähtelystä johtuvaa riskia.
•Käytä laitetta ainoastaan suositelluilla kierrosluvuilla äläkä ylikuormita sitä lisäpon-
nistuksella. Jos on mahdollista aseta laite tukialustalle.
•Värähteleviä laitteita käytettäessä on pidettävä katkoja tai vuorotyötä värähtelyn
aiheuttaman rasituksen vaimentamiseksi.
•Huolehdi että työtila on hyvin valaistu.
Tärkeätä!
Voitele työkalu!
Aina voitele laite ennen käyttöä muutamalla tipalla paineilmalaitteille tarkoitetulla
Luna öljyllä AIRTOIL 22 (Luna Art. nr. 14878-0109). Pitkäaikaisen käytön tapaukses-
sa käytä öljyruiskutinta (Luna Art. Nr. 20571-0106), joka ruiskuttaa noin kaksi tippaa
öljyä minuutissa.Voitele laite jos se pitkään aikaan on käyttämättä, myös säilytä kone
voidettuna ruostumisen ehkäisemiseksi.
Huomio! Käytä vain käyttöohjeissa mainittua pneumaattisille laitteille suositeltua
öljytyyppiä. Muun öljyn käyttäminen voi johtaa sen sakenemiseen mikä pienentää
mekanismin pyörimiskykyä. Seurauksena voi olla työn tehon pieneneminen.
On vältyttävä vuotoa
On vältyttävä vuotoa ilmankiertosysteemista. Paikka missä putki on liitetty koneeseen
on aina varmistettava teippaamalla. Kiinnitä huomiota siihen että käytettävä letku ja
letkun liitos on hyvässa kunnossa.
Paineilman on oltava kuiva
Mitä kuivempi ja puhtaampi on paineilma sitä kauemman laite kestää. Tämän turvaa-
miseksi suositellaan Luna -ilmansuodatinta, joka poistaa ylipaineilmasta veden ja pie-
nentää laitteen ruostumisriskiä ja virtakytkimen vioittumisen mahdollisuutta.
Työpäivän alussa muista puhdistaa kompressori ja ilmankiertosysteemi mahdollisesta
veden kondensaatista.

13
Käyttöohjeet
•Älä koskaan käytä vaurioitunutta porakonetta tai vahingoitunutta/kulunutta poraa.
Tämä voi johtaa tapaturmaan tai työstettävän aineen vioittumiseen.
•Ota pois muovinen korkki ilmanottoaukosta (as. 4) ja liitä Luna 1/4” ulkokierteen lii-
tosnippeli. Kiinnitä huomiota siihen että poran istukka olisi kunnolla kiinnitetty.
•Ennen laitteen kytkentää ja sen liittämistä paineilmasyöttöön aina kiinnitä kunnolla
poran istukka (1) laitteen työkalukertaan kuuluvan avaimen avulla. Väljästi kiinni-
tetty pora voi kiertyä irti ja aiheuttaa tapaturman tai ainen vioittumisen.
•Tarkasta ilman paine ja tarvittaessa säädä se niin että laite toimisi sopivimmalla kier-
rosnopeudella. Painetta säädetään kompressorin tai erikseen asennetun painesääti-
men avulla, ja kierrosluku – laitteen portaittoman säätimen avulla (as. 2). Laitteen
parametrit on annettu 6.2 baarin paineessa.
•Työn parhaan tuloksen aikaansaamiseksi aina käytä vain kunnolla teroitettua poraa.
Älä koskaan paina poraa työstettävään kappaleeseen voimakkaammin kuin edellyt-
tää sen suurin kierrosluvun teho.
•Poran vaihdettaessa aina katkaise porakone paineilmasyötöstä. Tämä sen vuoksi ettei
laite vahingossa käynnistyisi kytkimen (2) sattumaisesta painamisesta poran vaihta-
misen aikana.
•Porakonetta käytettäessä aina ole tarkkaavainen. Huoleton suhtautuminen laitteeseen
voi johtaa sen sisäosien ja konekuoren vahingoittumiseen.
Seurauksena pienenee laitteen teho ja se voi menettää käyttöarvon.
Huomautus: Voitelu on tärkeätä sen vuoksi että se pienentää äänitasoa ja värähtelyä.
Jos käytät porakonetta jatkuvasti puhdista ja tarkasta se vähintäin kaksi kertaa vuo-
dessa.
64
Lembrete
•Nunca trabalhe com cabelos soltos, vestimentas largas e desabotoadas e com joias
que podem se prender à parte moveis do equipamento e ser motivo de danos à sua
saúde ou vestimenta.
•Ao ser ligado o equipamento não deve ser utilizado para outros fins a não ser o
designado. Partes soltas podem se desprender e se tornar perigosas. Alguém ou
alguma coisa pode se aproximar do equipamento e causar danos ou se ferir.
•Mãos frias ou umidas, o fumo ou resfriado pode aumentar o risco de danos causados
pela vibração.
•Deve se permitir o funcionamento do equipamento e a manopla deve ser segurada
somente com a força necessaria. Se possivel o equipamento deve ser apoiado sobre
um bloco de apoio.
•Devem ser observadas interrupções durante o trabalho ou trabalhos que não causem
vibrações devem ser efetuados para que seja diminuido o risco de danos causados
pela vibração.
•O local de trabalho deve ser bem iluminado.
Importante
A ferramenta deve ser lubrificada!
Antes de usar, a ferramenta sempre deve ser lubrificada e para isto goteje algumas gotas
de óleo para ferramentas pneumáticas, por exemplo AIRTOIL 22 (Luna Art. N°.
14878-0109), na abertura de entrada de ar. Em caso de uso prolongado utilize um lubri-
ficador automático (Luna Art. Nº. 20571-0106), que esteje regulado para aproximada-
mente duas gotas por minuto. Se o equipamento não for utilizado por um longo perio-
do, antes de guardá-lo goteje algumas gotas de óleo para diminuir o risco de corrosão.
CUIDADO! Somente utilize lubrificantes recomendados para equipamentos pneumá-
ticos. Outras marcas de óleo podem “grudar” e interferir no funcionamento mecânico
do equipamento. Pode ser diminuida a durabilidade do equipamento.
Evite vazamentos.
Tenha os devidos cuidados para que não surjam locais de vazamento hermético no
equipamento pneumático. Utilize sempre fita de vedação nas conexões. Utilize sempre
mangueiras e abraçadeiras de boa qualidade.
O ar comprimido deve estar seco.
Quanto mais limpo e seco estiver o ar comprimido, maior será a durabilidade do equi-
pamento. Se necessário, recomendamos o uso do filtro de ar Luna que livra o ar com-
primido de toda a humidade assim evitando a corrosão do equipamento e suas
conexões. Não se esqueça de no final de cada dia de trabalho esvaziar a condensação
do compressor e das mangueiras de ar comprimido.

63
Descrição
Furadeira leve e pratica para uso em serviços e manutenções. Equipamentos Luna são
para professionais da área de automecânica e industria leve, assim como amadores que
necessitam altos padrões de qualidade. A saída de ar na manopla (pos. 3) diminui a pos-
sibilidade de o ar juntamente com estilhaços atingir o rosto do usuário.
A velocidade de rotação é regulável com o interruptor sem posições (pos.2).
Os modelos 20693-0106 e 20640-0103, -0202 são equipados com interruptores para
inversão de rotação (pos. 5).
O modelo 20640-0103, -0202 é equipado com uma manopla de apoio (pos. 6).
A chave do mandril é fornecida junto com a furadeira.
Danos à saúde
•O usuário do equipamento sempre deve tomar os devidos cuidados para com a sua
saúde assim como a de seus colegas. Use sempre equipamento de proteção indivi-
dual.
•Para que seja diminuido o risco com relação a objetos que possam se desprender,
poeira ou danos à visão causados por faiscas, óculos de proteção devem ser sempre
usados.
•A ingestão de poeira pode ser prejudicial à saúde. Ao trabalhar em ambiente com alto
nivel de poeira, mascaras de proteção para a boca e vias respiratórias devem ser usa-
das.
•Em caso de trabalho prolongado luvas de proteção devem ser usadas.
•Para evitar danos à audição, ao trabalhar com o equipamento, protetores de ouvido
devem ser usados.
•O usuario deve sempre estar precavido para situações quando são utilizadas ferra-
mentas manuais ou equipamentos cujo funcionamento está relacionado a movimen-
tos de rotação ou impacto e que podem causar danos à saúde. A vibração pode cau-
sar danos ao tato, aos nervos, pele ou tecidos.
•Carga ergonomica: O trabalho com equipamentos que necessitam de movimentos
uniformes e repetidos, assim como posições desconfortáveis pode causar traumatis-
mos em partes do corpo como costas, pescoço, ombros, joelhos e outras.
14
Artnr. 20638-0107 20639-0106 20639-0205 20640-0103 20640-0202
20806-0103 20806-0202
Type .......................................................................... AD6.5KC AD10KC AD10QC AD13KC AD13QC
Borekapacitet .....................................................mm 6.5 10 10 13 13
Omdrejningstal ...............................................r/min 2800 1800 1800 800 800
Spindel gevind .................................................UNF 3/8x24 3/8x24 3/8x24 3/8x24 3/8x24
Lydniveau (efter CEN/TC 255 N81)..............dB(A) 84 85 85 85 85
Vibration (enl. ISO 5349)..................................m/s20.4 4.0 4.0 4.0 4.0
Rekommanderet slangdimension.................tommer 3/8 3/8 3/8 3/8 3/8
Tilslutningsgevind ..........................................G (R) 1/4 1/4 1/4 1/4 1/4
Luftforbrug ved 100 % int.* ...........................l/min 620 620 620 620 620
Luftforbrug ved 20 % int.*............................l/min 124 124 124 124 124
Luftforbrug ved 100 % int.*.................................l/s 10.3 10.3 10.3 10.3 10.3
Luftforbrug ved 20 % int.*.................................l/s 2.06 2.06 2.06 2.06 2.06
Vægt ....................................................................kg 0.6 1.3 1.8 1.8 1.8
Dansk
* Tryk 6.2 bar
12
5
34
Position
1. Borepatron
2. Afbryder
3. Luftudslip
4. Luftindtag
5. Regulator for rotationsretning (20639-0106, -0205, 20640-0103, -0202)

15
Beskrivelse
En let og smidig boremaskine beregnet til vedligeholdelses- og servicearbejde. Luna-
maskinerne er beregnet til professionelle brugere inden for auto og lettere industri samt
til den kvalitetsbevidste gør-det-selv. Luftudslip (Pos. 3) gennem håndtaget hvilket
mindsker risikoen at få returluft med smudspartikler i ansigtet.
Omdrejningstallet reguleres ved den trinløste regulator (Pos. 2).
20639-0106 og 20640-0103, -0202 er udstyret med regulator for reversering (Pos. 5).
20640-0103, -0202 er udstyret med støttehåndtag. (Pos. 6).
Leveres med patronnøgle.
Helbredrisikoer
•Brugeren af maskinen må altid sørge for sin egen og andres sikkerhed. Anvend altid
peronligt beskytterudstyr.
•Beskytterbriller må anvendes for at mindske risikoen at skade øjnene gennem
omkringflyvende spån, støv og gnister.
•Indånding af støvpartikler kan medføre dårligt helbred. Anvend mundbeskytter eller
indåndingsmaske i støvet miljø.
•Ved længere arbejde skal beskytterhændsker mod koldluft anvendes.
•For at undgå ev. helbredskader skal hørebeskytter altid anvendes ved brug af maski-
nen.
•Brugeren skal altid være opmærksom på at vibrationsskader kan opstå ved langvarig
anvendelse af roterende og slående håndmaskiner.
Vibrationer med risiko for skader på sanser, nerver, led og bindevæv som følge.
•Ergonomiske belastninger: Maskinarbejde som gennemføres med gentagne, ensidige
rørelse og ubekvemme arbejdsudstyr kan lede til skader i ryg, nakke, kulder, knæ og
andre led.
62
Art. Nº. 20638-0107 20693-0106 20693-0205 20640-0103 20640-0202
20806-0103 20806-0202
Tipo............................................................................ AD6.5KC AD10KC AD10QC AD13KC AD13QC
Capacidade de perfuração...................................mm 6.5 10 10 13 13
Número de rotações ............................................rpm 2800 1800 1800 800 800
Rosca da haste...................................................UNF 3/8x24 3/8x24 3/8x24 3/8x24 3/8x24
Nível de ruidos
(de acordo com CEN/TC 255 N81)................dB(A) 84 85 85 85 85
Vibrações (de acordo com ISO 5349)................m/s20.4 4.0 4.0 4.0 4.0
Medida recomendada para a mangueira ...polegadas 3/8 3/8 3/8 3/8 3/8
Rosca de acoplamento ....................................G (R) 1/4 1/4 1/4 1/4 1/4
Consumo de ar à 100 % da capac. * ...............l/min 620 620 620 620 620
Consumo de ar à 20% da capac. * .................l/min 124 124 124 124 124
Consumo de ar à 100% da capac. * ......................l/s 10.3 10.3 10.3 10.3 10.3
Consumo de ar à 20% da capac. * ......................l/s 2.06 2.06 2.06 2.06 2.06
Peso ......................................................................kg 0.6 1.3 1.3 1.8 1.8
Português
* Pressão 6.2 bar
12
5
34
Pos. Nº.
1. Mandril (bucha)
2. Interruptor
3. Abertura de ventilação
4. Entrada de ar
5. Interruptor do sentido de rotação (20639-0106, -0205, 20640-0103, -0202)

61
Instrucciones
•En hipótesis alguna utilice la taladradora se la misma es dañada, pues pueden ser cau-
sados daños físicos y materiales.
•Retire la protección de plástico de la entrada de aire (pos. 4) y en su sitio monte una
conexión Luna de 1/4" con rosca externa. Tenga cuidado para que el porta brocas de
la taladradora sea bien apretado.
•Antes de ligar el equipamiento y conectarlo al sistema de aire comprimido, con la
ayuda de la llave del porta brocas siempre verifique se la broca está bien apretada en
el porta brocas (pos. 1). Utilice siempre toda la abertura del porta brocas para pren-
der las brocas de manera segura. Se la broca no es bien cerrada en el porta brocas,
esta puede soltarse y causar daños físicos o materiales.
•Verifique la presión del aire y en caso de necesidad ajuste para que el equipamiento
funcione con la velocidad de rotación apropiada. La presión es ajustada con el com-
presor o con la ayuda de un ajustador de presión, más el numero de rotaciones – con
el interruptor sin posiciones (pos. 2). Los parámetros del equipamiento son definidos
se considerando una presión de 6,2 bar.
•Para que sea alcanzado mejor resultado, siempre utilice brocas debidamente afiladas
y del tipo apropiado. Para mejor aprovecho del corte de la broca procure usar una
presión adecuada contra el material a ser perforado.
•Antes de cambiar la broca, siempre desligue el equipamiento del sistema de aire com-
primido. Esto es necesario para evitar que durante el cambio de la broca ocurra ries-
go de ligar la herramienta (pos. 2) por descuido.
•Siempre use la taladradora con cuidado. En caso de descuido pueden ocurrir daños al
equipamiento o al material a ser perforado. En este caso el equipamiento puede se
tornar frágil y perder su cualidad muy rápidamente.
Verificación: La lubricación es importante también para diminuir el nivel de ruidos y
vibración. Se el equipamiento es utilizado constantemente, es necesaria una verifica-
ción y manutención al medio dos veces al año.
16
Husk:
•Undgå løst hængende hår og løs klædning, helskæder or ringe som kan sno sig i
maskinen og forårsage krops- og klædsskader.
•Anvend aldrig igangsat maskine mod noget andet end arbejdsobjektet. Løse sidden-
de partikler kan løsne og forårsage skader. Nogle og noget uønsket kan komme imod
maskinen med skader som følge.
•Kolde og våde hænder, rygning og snusing øger risikoen for vibrationskader.
•Lad maskinen arbejde, anvend mulig gribekraft omkring håhdtaget. Hvis det er
muligt, støtte maskinen med balancesblok.
•Tag arbejdspauser og/eller udfør arbejdet som ikke kræver vibrende maskiner så
mindsker risikoerne for vibriationsskader.
•Vær opmærksom på at arbejdspladsen er vel belyset.
Vigtigt
Smør værktøjet
Smør altid maskinen med nogle dråber luftværktøjsolie AIRTOIL 22 (Luna-nr 14878-
0109) i maskinens luftindtag før maskinen tages i brug. Ved en længere arbejdsdag skal
en luftsmører (Luna-nr 20571-0106) anvendes - forinstalleret på ca. to dråber per minut.
Skal maskinen ikke anvendes under en længere tid , bør man også sætte noget dropper
olie inden den stilles til side for at mindske risikoen for korrosionskader.
OBS! Anvend kun rekommanderet luftværktøjsolie. Anden olie kan let medføre at
olien “klistrer” og mindsker rørelesevner. Det med mindsket effektivitet som følge.
Undgå lækage
Undgå lækage i luftsystemet. Anvend altid gevindtape ved nippels forbindelse i
maskinen. Vær opmærksom på at de slanger og slangeklemmer som anvendes er kor-
rekte.
Hold trykluften tør
Jo renere og tørrere trykluften kan holdes, jo længere bliver livslængden på værktøjet.
For at sikre det, rekommanderes luftfiltre fra Luna som tager bort vand fra trykluften
og dermed forhindrer korrosionsskader på værktøj og forbindelser
Glem ikke at tømme kompressor før hver arbejdsdag og trykluftsledninger på ev. kon-
densvand.

17
Instruktion
•Anvend aldrig boremaskine eller bor som er skadede for der kan foreligge en risiko
for person- og materialeskade.
•Tag plastik proppen af fra luftindtaget (Pos. 4) og monter en Luna indstiksnippel 1/4"
udv. gevind. Vær opmærksom på at borepatronen er ordentligt fastsat
•Før start og indkobling til trykluftssytemet - spænd altid fast boret i borepatronen
(Pos. 1) med hjælp af medsendt patronnøgle. Dragningen skal ske i borepatronens
patronnøgleudtag for at boret skal få største mulige fæste. Et for løst indsat bor kan
løsne fra patronen og forårsage person- og materielskade.
•Kontroller lufttrykket og juster ved behov så at maskinen arbejder med rigtigt
omdrejningstal. Trykket reguleres via kompressor eller separat monteret trykregula-
tor og omdrejningstallet reguleres trinløst via maskinens pådrag (Pos. 2).
Maskinernes værdi er angivet ved 6.2 bars tryk.
•For bedste arbejdsresultat, anvend altid korrekte slibede bor. Press aldrig boret mod
ardejdsstykket hårdere eller løsere end at boret har maksimal skærkraft.
•Koble altid ud boremaskinen fra trykluften ved bytte af bor, for at undgå ev. ulykke
om afbryder (Pos. 2) vedrøres og uforsæteligt sætter patronen i rotation inder byttet.
•Vær forsigtig at arbejde med boremaskinen. Skødesløs behandling kan lede til at
maskinens indre dele skades og at godset sprækker. Det kan også medføre at maski-
nen taber sin effektivitet og ikke længere udfører sin arbejdsværdi.
Eftersyn: Smøring er vigtig bl. a. for at holde lyd- og vibrationsniveauer nede.
Smørning er vigtig bl.a. at holde lyd og vibrationsniveau nede.
60
Recordatorio:
•No trabaje con cabellos desprendidos, vestimentas largas y desabotonadas y con
adornos que pueden prenderse a las partes movimiento del equipamiento y ser moti-
vo de daños a su salud o vestimenta.
• El equipamiento activado no debe ser utilizado para otro propósito mas si solamen-
te para el propósito designado. Partes libres pueden desprenderse y tornarse peligro-
sas. Alguien o algún objeto puede aproximarse del equipamiento y causar daños o
herirse.
• Manos frías o mojadas, el humo o resfriado puede aumentar el risco de daños cau-
sados pela vibración.
• Debe permitirse el funcionamiento del equipamiento y la manopla debe ser agarrada
solamente con la fuerza necesaria. Si posible el equipamiento debe ser apoyado
sobre un apoyo.
• Deben ser observadas interrupciones en el trabajo o trabajos que no causen vibraci-
ones deben ser efectuados para que sea diminuido el risco de daños causados por la
vibración.
• El sitio de trabajo debe ser muy bien iluminado.
Importante
La herramienta debe ser lubricada!
Antes de utilizar, la herramienta siempre debe ser lubricada y para esto deje caer algu-
nas gotas de aceite para herramientas neumáticas, por ejemplo AIRTOIL 22 (Luna Art.
N. 14878-0109), en la ranura de entrada de aire. En caso de uso prolongado utilice un
lubricador automático (Luna Art. N. 20571-0106), que sea ajustado para aproximada-
mente dos gotas por minuto. Se el equipamiento no es utilizado por mucho tiempo,
antes de almacenarlo deje caer algunas gotas de aceite para disminuir el riesgo de cor-
rosión.
CUIDADO! Solamente utilice lubricantes recomendados para equipamientos neumáti-
cos. Otras marcas de aceite pueden “engomar” e interferir en el funcionamiento mecá-
nico del equipamiento. Puede ser disminuida la durabilidad del equipamiento.
Evite escapes. Tenga los debidos cuidados para que no haya locales de escape hermé-
tico en el equipamiento neumático. Utilice siempre cinta de aislamiento en las conex-
iones. Utilice siempre mangueras y abrazaderas de buena calidad.
El aire comprimido debe estar seco. Cuanto mas limpio y seco el aire comprimido,
más grande será la durabilidad del equipamiento. Se necesario, recomendamos el uso
del filtro de aire Luna que libra el aire comprimido de toda la humedad así evitando la
corrosión del equipamiento y sus conexiones. No se olvide de al término de cada día de
trabajo agotar la condensación del compresor y de las mangueras de aire comprimido.

59
Descripción
Taladradora leve y práctica para el uso en servicios y manutenciones. Equipamientos
Luna son para profesionales de la área de automecánica y industria leve, así como ama-
dores que necesesitan altos padrones de cualidad. La salida de aire en el mango (pos. 3)
reduce la posibilidad de el aire juntamente con virutas golpeen el rostro del usuario.
La velocidad de rotación es regulable con el interruptor sin posiciones (pos. 2).
Los modelos 20639-0103 y 20640-0103, -0202 son equipados con interruptores de
inversión de rotación (pos. 5).
El modelo 20640-0103, -0202 es equipado con una manga de apoyo (pos. 6).
La llave del porta brocas es incluida con la taladradora.
Daños a salud
•El usuario del equipamiento siempre debe tener los debidos cuidados para con la su
salud así como con la de sus colegas. Utilice siempre equipamiento de protección
individual.
•Para que sea diminuido el risco con relación a los objetos que pueden se desprender,
polvo o daños a la visión causados por centellas, gafas de protección deben ser siem-
pre utilizadas.
•La aspiración de polvo puede ser prejudicial a la salud. Si trabajar en el sitio con alto
nivel de polvo, mascaras de protección para la boca e las vías respiratorias deben ser
utilizadas.
•En caso de trabajo prolongado guantes de protección deben ser utilizadas.
•Para evitar daños a la audición, si trabajar con el equipamiento, protectores de oídos
deben ser utilizados.
•El usuario siempre debe estar precavido para situaciones en que son utilizadas her-
ramientas manuales o equipamientos con funcionamiento relacionado a movimien-
tos de rotación o impacto e que pueden causar daños a la salud. La vibración puede
causar daños a el tacto, a los nervios, piel o tejidos.
•Carga ergonómica: El trabajo con equipamientos que necesitan de movimientos uni-
formes y repetidos, así como posiciones incomodas puede causar traumatismos en
partes del cuerpo como espalda, cuello, hombros, rodillas y otras.
18
Art. No. 20638-0107 20639-0106 20639-0205 20640-0103 20640-0202
20806-0103 20806-0202
Type..................................................................... AD6.5KC AD10KC AD10QC AD13KC AD13QC
Power of drilling ...........................................mm 6.5 10 10 13 13
Rotation speed ...........................................r/min 2800 1800 1800 800 800
Shaft’s thread...............................................UNF 3/8x24 3/8x24 3/8x24 3/8x24 3/8x24
Noise level (CEN/TC 255 N81) ..............dB(A) 84 85 85 85 85
Vibration (ISO 5349)....................................m/s20.4 4.0 4.0 4.0 4.0
Recommended size of hose ......................inches 3/8 3/8 3/8 3/8 3/8
Connection thread .....................................G (R) 1/4 1/4 1/4 1/4 1/4
Air consumption at 100% int.* .................l/min 620 620 620 620 620
Air consumption at 20% int.* ..................l/min 124 124 124 124 124
Air consumption at 100% int.*.....................cfm 10.3 10.3 10.3 10.3 10.3
Air consumption at 20% int.*.....................cfm 2.06 2.06 2.06 2.06 2.06
Weight ............................................................kg 0.6 1.3 1.3 1.8 1.8
English
* Pressure 6.2 bar
12
5
34
Position No.
1. Chuck
2. Step less trigger
3. Air outlet opening
4. Air inlet opening
5. Rotation direction switcher(20639-0106, -0202 and 20640-0103, -0202)
