Lux Tools BH 24 User manual

Bohrhammer
BH 24
DE Originalbetriebsanleitung
Bohrhammer
FR Mode d’emploi d’origine
Marteau perforateur
GB Original operating instructions
Rotary Hammer
IT Istruzioni per l’uso originali
Martello perforatore
HU Eredeti használati utasítás
Fúrókalapács
CZ Originální návod k obsluze
Vrtací kladivo
SK Originálny návod na obsluhu
Príklepová vŕtačka
PL Instrukcją oryginalną
Vŕtacie kladivo
SI Originalna navodila za uporabo
Vrtalno kladivo
HR Originalne upute za uporabu
Čekić za bušenje
RS Originalna uputstva za upotrebu
Čekić za bušenje
BA Originalne upute za uporabu
Čekić za bušenje
RO Instrucţiuni de utilizare originale
Ciocan rotopercutor
RU Оригинальное руководство по
эксплуатации
Перфоратор
UA Оригінальна інструкція з експлуатації
Бурильний молоток
GR Πρωτότυπες Οδηγίες χρήσης
Πιστολετο πνευματικο
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 1

2
DE Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen
den einzelnen Funktionen nur im Stillstand erfolgen.
FR Pour éviter tout endommagement de l’appareil, la commutation entre les différentes
fonctions doit se faire à l’arrêt.
GB Select between the individual functions only when the equipment is at a standstill. If
you fail to observe this point, the equipment may be damaged.
IT Per evitare danni all’apparecchio, il passaggio da una funzione all’altra deve avvenire
solo ad utensile fermo.
HU A készülék megsérülésének az elkerülése érdekében az egyes funkciók közötti
átkapcsolást csak nyugalmi állapotban kellene elvégezni.
CZ Aby se zabránilo poškození přístroje, musí se přepínání mezi jednotlivými funkcemi
provádět pouze ve vypnutém stavu.
SK Aby ste zabránili poškodeniu prístroja, mali by ste prepínať medzi jednotlivými
funkciami iba vo vypnutom stave.
PL Aby uniknąć uszkodzenia urządzenia, przełączanie pomiędzy funkcjami powinno
następować, gdy urządzenie się zatrzyma.
SI Da bi preprečili poškodbe na napravi, morate izvajati preklope med posameznimi
funkcijami samo v stanju mirovanja naprave.
HR Da biste izbjegli oštećenje uređaja, promjenu pojedinih funkcija treba obavljati samo
tijekom mirovanja.
RS Da biste izbegli oštećenje uređaja, promenu pojedinih funkcija treba da obavite samo
za vreme mirovanja.
BA Da biste izbjegli oštećenje uređaja, promjenu pojedinih funkcija treba obavljati samo
tijekom mirovanja.
RO Pentru a evita deteriorarea aparatului, comutarea funcţiilor trebuie să se efectueze în
stare de repaus.
RU Для того чтобы не допустить повреждения устройства необходимо
осуществлять переключение между отдельными функциями только на
находящемся в неподвижном состоянии устройстве.
UA Для того, щоб запобігти пошкодженню приладу, перемикання між окремими
функціями повинно проводитись лише в положенні “стоп”.
GR Προς αποφυγή βλάβης της συσκευής να γίνεται η αλλαγή μεταξύ των
μεμονωμένων λειτουργιών μόνο κατά την ακινητοποίηση.
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 2

3
1
2
2
10
11
6
7
3
6
5
7
9
3
10
1
8
4
10
6
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 3

4
4
6 7
2
5
2
4
A
B
11
8
9
3
C
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 4

5
DE
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung
3. Lieferumfang
4. Bestimmungsgemäße Verwendung
5. Technische Daten
6. Vor Inbetriebnahme
7. Inbetriebnahme
8. Austausch der Netzanschlussleitung
9. Reinigung, Wartung und Ersatzteilbestellung
10. Entsorgung und Wiederverwertung
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 5

6
DE
“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Ꮯ
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.

Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 6

7
DE
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

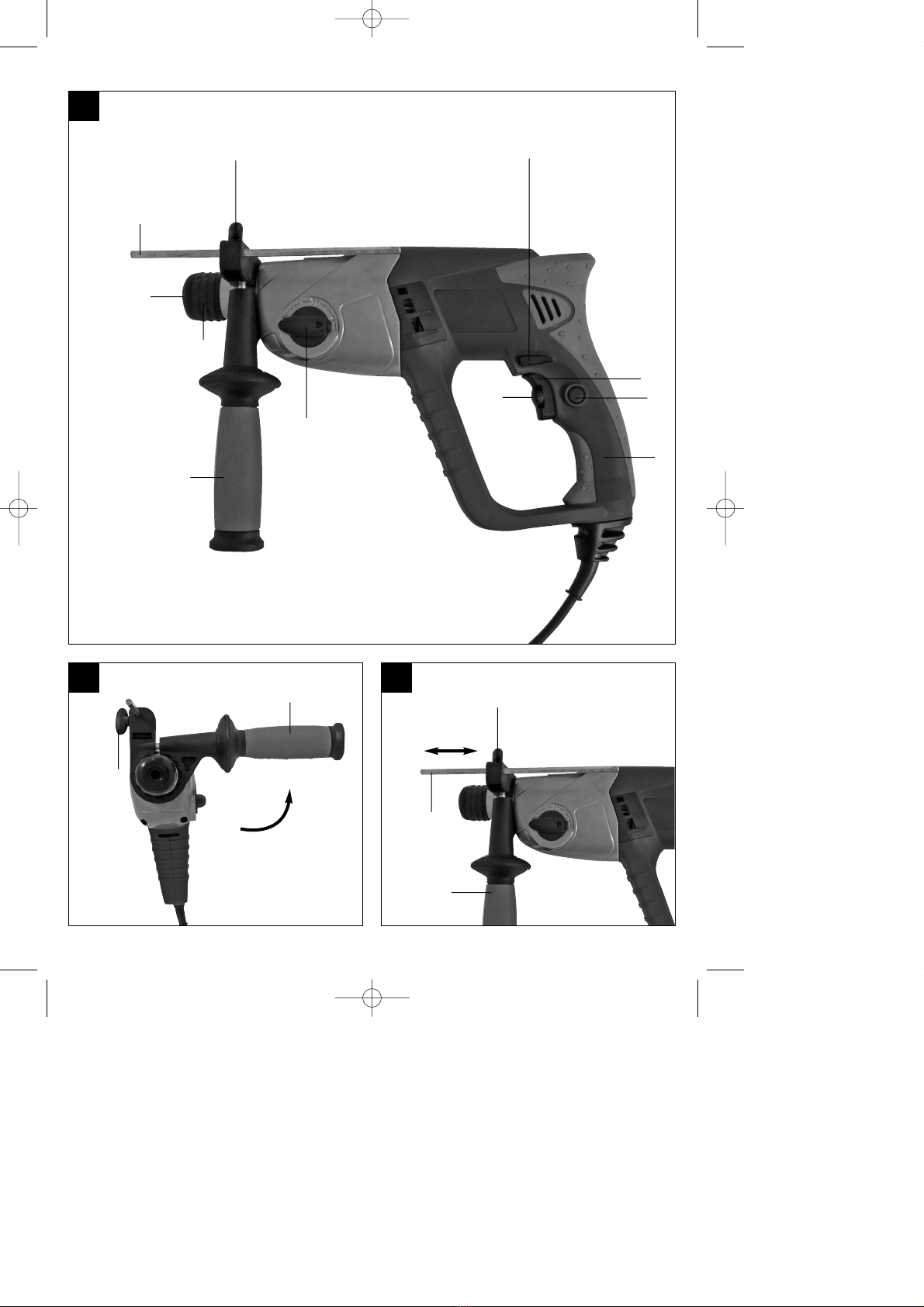

2. Gerätebeschreibung (Bild 1)
1. Staubschutz
2. Verriegelungshülse
3. Umschalter-Bohren/Schlagbohren/Meißeln
4. Ein-/ Ausschalter
5. Handgriff
6. Zusatzhandgriff
7. Tiefenanschlag
8. Festellknopf
9. Rechts-/Linkslauf-Umschalter
10. Klemmschraube
11. Drehzahl-Regler
3. Lieferumfang
Nehmen Sie alle Teile aus der Verpackung und
überprüfen Sie diese auf Vollständigkeit.
Bohrhammer BH 24
Zusatzhandgriff
Tiefenanschlag
Bohrer für Stein ( 8, 10, 12 mm)
Spitzmeißel - Flachmeißel
Bedienungsanleitung
Sicherheitshinweise
4. Bestimmungsgemäße Verwendung
Das Gerät ist bestimmt zum Hammerbohren in
Beton, Gestein und Ziegel und für Meißelarbeiten
unter Verwendung des entsprechenden Bohrers oder
Meißels.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
5. Technische Daten
Netzspannung: 230V~ 50 Hz
Leistungsaufnahme: 850 W
Leerlauf-Drehnzahl: 0-950 min-1
Schlagzahl: 0-4500 min-1
Bohrleistung Beton/Stein (max.): 24 mm
Schutzklasse: II / 쓑
Gewicht: 4,2 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 86,9 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 97,9 dB(A)
Unsicherheit KWA 3 dB
Der Bohrhammer ist nicht für die Verwendung im
Freien, entsprechend Artikel 3 der Richtlinie
2000/14/EC_2005/88/EC vorgesehen.
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 7

8
DE
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Bohrhämmern in Beton
Schwingungsemissionswert ah= 13,737 m/s2
Unsicherheit K = 1,5 m/s2
Meißeln
Schwingungsemissionswert ah= 8,723 m/s2
Unsicherheit K = 1,5 m/s2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäsig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
konnen im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird
6. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Einsatzstelle nach verdeckt liegenden elektrischen
Leitungen, Gas- und Wasserrohren mit einem
Leitungssuchgerät untersuchen.
6.1 Zusatzgriff (Abb. 2 – Pos. 6)
Bohrhammer aus Sicherheitsgründen nur mit
dem Zusatzgriff verwenden.
Der Zusatzhandgriff (6) bietet Ihnen während der
Benutzung der Maschine zusätzlichen Halt. Benutzen
Sie das Gerät daher nicht ohne den Zusatzhandgriff.
Befestigt wird der Zusatzhandgriff (6) an der
Maschine durch Klemmung. Durch drehen des
Griffes im Uhrzeigersinn wird die Klemmung
angezogen. Drehen gegen den Uhrzeigersinn löst die
Klemmung.
Der beiliegende Zusatzhandgriff (6) muss
zunächst montiert werden. Hierzu ist durch
Drehen des Griffes die Klemmung weit genug zu
öffnen, damit der Zusatzhandgriff über die
Maschine geschoben werden kann.
Nach dem Aufschieben des Zusatzhandgriffes
(6) schwenken Sie diesen in die für Sie
angenehmste Arbeitsposition.
Jetzt den Griff in entgegen gesetzter
Drehrichtung wieder zudrehen, bis der
Zusatzhandgriff fest sitzt.
Der Zusatzhandgriff (6) ist für Rechtshänder
ebenso wie für Linkshänder geeignet.
6.2 Tiefenanschlag (Abb. 3 – Pos.7)
Der Tiefenanschlag (7) wird mit der
Feststellschraube (10) am Zusatzhandgriff (6) durch
Klemmung gehalten.
Lösen Sie die Feststellschraube (10) und setzen
Sie den Tiefenanschlag (7) ein .
Bringen Sie den Tiefenanschlag (7) auf gleiche
Ebene zum Bohrer.
Ziehen Sie den Tiefenanschlag (7) um die
gewünschte Bohrtiefe zurück.
Ziehen Sie die Feststellschraube (10) wieder
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 8

9
DE
fest.
Bohren Sie nun das Loch, bis der
Tiefenanschlag (7) das Werkstück berührt.

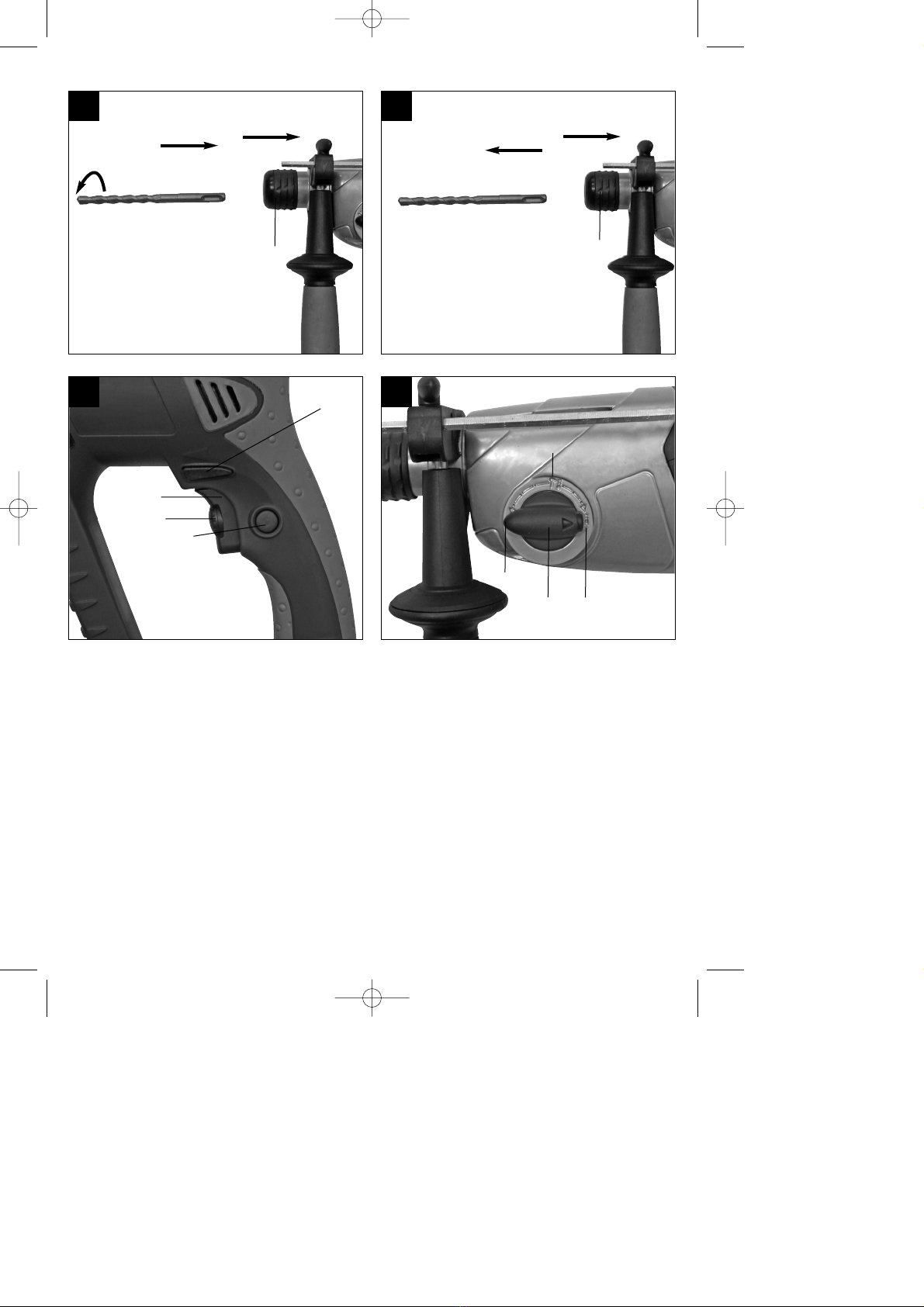

6.3 Werkzeug einsetzen (Abb. 4)
Werkzeug vor dem Einsetzen reinigen und
Werkzeug-Schaft mit Bohrerfett leicht fetten.
Verriegelungshülse (2) zurückziehen und
festhalten.
Staubfreies Werkzeug drehend in die
Werkzeugaufnahme bis zum Anschlag
einschieben. Das Werkzeug verriegelt sich
selbst.
Verriegelung durch Ziehen am Werkzeug prüfen.
6.4 Werkzeug entnehmen (Abb. 5)
Verriegelungshülse (2) zurückziehen, festhalten und
Werkzeug entnehmen.
7. Inbetriebnahme
Achtung!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur and den beiden Handgriffen (5/6)
gehalten werden! Andernfalls kann beim Anbohren
von Leitungen elektrischer Schlag drohen!
7.1 Ein-/Ausschalter (Bild 6/Pos. 4)
Setzen Sie zuerst einen geeigneten Bohrer in
das Gerät ein (siehe 6.3).
Verbinden Sie den Netzstecker mit einer
geeigneten Steckdose.
Setzen Sie die Bohrmaschine direkt an der
Bohrstelle an.
Einschalten:
Ein-/Ausschalter (4) drücken
Dauerbetrieb:
Ein-/Ausschalter (4) mit Feststellknopf (8) sichern.
Achtung! Eine Arretierung ist nur im Rechtslauf
möglich.
Ausschalten:
Ein-/Ausschalter (4) kurz eindrücken.
7.2 Drehzahl einstellen (Bild 6/Pos. 4)
Sie können die Drehzahl während des Betriebes
stufenlos steuern.
Durch mehr oder wenig starkes Drücken des
Ein-/Ausschalters (4) wählen Sie die Drehzahl.
Wahl der richtigen Drehzahl: Die am besten
geeignete Drehzahl ist abhängig vom Werkstück,
von der Betriebsart und vom eingesetzten
Bohrer.
Geringer Druck auf Ein-/Ausschalter (4):
niedrigere Drehzahl
Größerer Druck auf Ein-/Ausschalter (4): höhere
Drehzahl
Tipp: Bohren Sie Bohrlöcher mit geringer Drehzahl
an. Erhöhen Sie Die Drehzahl danach schrittweise.
Vorteile:
Der Bohrer ist beim Anbohren leichter zu
kontrollieren und rutscht nicht ab.
Sie vermeiden zersplitterte Bohrlöcher (z.B. bei
Kacheln).
7.3 Vorwählen der Drehzahl (Bild 6/Pos. 11)
Der Drehzahl-Regler (11) ermöglicht es Ihnen,
die maximale Drehzahl zu definieren. Der Ein-
/Ausschalter (4) kann nur noch bis zur
vorgegebenen Maximaldrehzahl eingedrückt
werden.
Stellen Sie die Drehzahl mit dem Einstellring (11)
im Ein-/Ausschalter (4) ein.
Nehmen Sie diese Einstellung nicht während des
Bohrens vor.
7.4 Rechts-/Linkslauf-Umschalter (Bild 6/Pos. 9)
Nur im Stillstand umschalten!
Stellen Sie mit dem Rechts-/Linkslauf-
Umschalter (9) die Laufrichtung des
Schlagbohrers ein:
Laufrichtung Schalterposition
Rechtslauf (Vorwärts und Bohren)
Rechts eigedrückt
Linkslauf (Rücklauf) Links eingedrückt
7.5 Umschalter Bohren/Schlagbohren/Meißeln
(Abb. 7)
앬Zum Bohren ist der Umschalter (3) in Stellung (A)
zu bringen.
앬Zum Schlagbohren den Umschalter (3) in Stellung
(B) drehen.
앬Für Meißelarbeiten den Umschalter (3) in Stellung
(C) drehen.
Achtung!
Zum Hammerbohren benötigen Sie nur eine geringe
Anpresskraft. Ein zu hoher Anpressdruck belastet
unnötig den Motor. Bohrer regelmäßig prüfen.
Stumpfen Bohrer nachschleifen oder ersetzen.
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 9

10
DE
8. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
9. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
9.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
9.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
9.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
9.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
10. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 10

11
FR
Table des matières
1. Consignes de sécurité
2. Description de l’appareil
3. Volume de livraison
4. Utilisation conforme à l’affectation
5. Données techniques
6. Avant la mise en service
7. Mise en service
8. Remplacement de la ligne de raccordement réseau
9. Nettoyage, maintenance et
commande de pièces de rechange
10. Mise au rebut et recyclage
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 11

12
FR
« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures »
Portez une protection de l’ouïe.
L’exposition au bruit peut entraîner une perte de l’ouïe.
Ꮯ
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !

Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
l’appareil peuvent entraîner une perte de la vue.

Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 12

Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afin d’éviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si l’appareil doit être remis à d’autres
personnes, remettez-leur aussi ce mode d’emploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de l’appareil (figure 1)
1. Protection antipoussière
2. Douille de verrouillage
3. Commutateur inverseur perçage/perçage
percutant/buriner
4. Interrupteurs marche/arrêt
5. Poignée
6. Poignée supplémentaire
7. Butée de profondeur
8. Bouton de fixation
9. Commutateur de rotation à droite / à gauche
10. Vis de serrage
11. Régulateur de vitesse de rotation
3. Volume de livraison
Retirez toutes les pièces de l’emballage et contrôlez
si elles sont au complet.
Marteau perforateu BH 24
Poignée supplémentaire
Butée de profondeur
Foret pour pierre (8, 10, 12 mm)
Outil pointu - burin plat
Mode d’emploi
Consignes de sécurité
4. Utilisation conforme à l’affectation
L’appareil est fait pour perforer à percussion dans le
béton, la pierre et la tuile, et pour forer à marteau en
utilisant le foret ou le burin correspondant.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, n’ont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
5. Données techniques
Tension réseau : 230V~ 50Hz
Puissance absorbée : 850 W
Vitesse de marche à vide : 0-950 tr/min
Nombre de frappes : 0-4500 tr/min
Capacité de perçage béton/pierre (maxi.) : 24 mm
Catégorie de protection : II / 쓑
Poids : 4,2 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique LpA 86,9 dB(A)
Imprécision KpA 3 dB
Niveau de puissance acoustique LWA 97,9 dB(A)
Imprécision KWA 3 dB
Ce marteau perforateur ne convient pas à l’emploi à
l’air libre conformément à l’article 3 de la directive
2000/14/EC_2005/88/EC.
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de l’ouïe.
13
FR
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 13

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Perforer le béton
Valeur d’émission des vibrations ah= 13,737 m/s2
Imprécision K = 1,5 m/s2
Buriner
Valeur d’émission des vibrations ah= 8,723 m/s2
Imprécision K = 1,5 m/s2
Informations supplémentaires sur les outils
électriques
Avertissement !
La valeur d’émission de vibration a été mesurée selon
une méthode d’essai normée et peut être modifiée,
en fonction du type d’emploi de l’outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d’émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération au
début.
Limitez le niveau sonore et les vibrations à un
minimum !
Utilisez exclusivement des appareils en excellent
état.
Entretenez et nettoyez l’appareil régulièrement.
Adaptez votre façon de travailler à l’appareil.
Ne surchargez pas l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec la
construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations main-
bras, si l’appareil est utilisé pendant une longue
période ou s’il n’a pas été employé ou entretenu
dans les règles de l’art.
6. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Enlevez systématiquement la fiche de contact avant
de paramétrer l’appareil.
Vérifiez si des conduites électriques, de gaz ou d’eau
ne sont pas cachées dans l’endroit où vous désirez
travailler, en vous aidant d’un appareil de recherche
de conduites.
6.1 Poignée supplémentaire (fig. 2 – pos. 6)
Utilisez le marteau perforateur uniquement avec
sa poignée supplémentaire, pour des raisons de
sécurité.
La poignée supplémentaire (6) vous permet d’avoir
un meilleur appui pendant l’utilisation de la machine.
N’utilisez donc pas l’appareil sans sa poignée
supplémentaire.
La poignée supplémentaire (6) est fixée par serrage à
la machine. En tournant la poignée dans le sens des
aiguilles d’une montre, on la serre. Dans le sens
contraire de celui des aiguilles d’une montre, on la
desserre.
La poignée supplémentaire jointe (6) doit tout
d’abord être montée. Pour ce faire, tournez la
poignée pour ouvrir suffisamment le système de
serrage afin de pouvoir pousser la poignée
supplémentaire par dessus la machine.
Une fois la poignée supplémentaire (6) poussée,
pilotez-la pour la mettre dans la position de travail
la plus agréable.
Maintenant, refermez la poignée dans le sens
contraire du sens de rotation jusqu’à ce que la
poignée supplémentaire soit bien en place.
La poignée supplémentaire (6) convient tout
autant aux droitiers qu’aux gauchers.
6.2 Butée en profondeur (fig. 3 – pos. 7)
La butée de profondeur (7) est maintenue avec la vis
de fixation (10) sur la poignée supplémentaire (6) par
blocage.
Desserrez la vis de fixation (10) et insérez la
butée de profondeur (7).
Réglez la butée de profondeur (7) au même
niveau que le foret.
Faites reculer la butée de profondeur (7) de la
profondeur de perçage désirée.
Serrez la vis de fixation (10) à fond.
Percez à présent le trou jusqu’à ce que la butée
de profondeur (7) touche la pièce à usiner.
14
FR
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 14

6.3 Mise en place des outils (fig. 4)
Avant de l’employer, nettoyez l’outil et graissez-
en la poignée légèrement de graisse à machine.
Faites reculer la douille de verrouillage (2) et
tenez-la.
Poussez l’outil dégagé de poussière en le
tournant dans le porte-outils jusqu’à la butée.
L’outil se verrouille lui-même.
Contrôlez qu’il s’est bien verrouillé en le tirant.
6.4 Retirez l’outil (fig. 5)
Tirez la douille de verrouillage vers l’arrière (2),
maintenez-la tirée et retirez l’outil.
7. Mise en service
Attention !
Pour éviter tout danger, la machine doit
uniquement être tenue par les deux poignées
(5/6) ! Sinon, risque de chocs électriques en perçant
des câbles électriques !
7.1 Interrupteur Marche / Arrêt (figure 6/pos. 4)
Introduisez tout d’abord un foret adéquat dans
l’appareil (voir 6.3).
Connectez la fiche de contact à une prise
appropriée.
Placer la perceuse directement sur l’endroit à
percer.
Mise en circuit :
appuyer sur l’interrupteur Marche / Arrêt (4)
Fonctionnement continu :
Bloquer l’interrupteur Marche / Arrêt (4) avec le
bouton de fixation (8).
Attention ! Un blocage est uniquement possible lors
de la marche à droite.
Mise hors circuit :
appuyez brièvement sur l’interrupteur Marche / Arrêt
(4).
7.2 Régler la vitesse (fig. 6/pos. 4)
Vous pouvez commander la vitesse en continu
pendant le fonctionnement.
Vous sélectionnez la vitesse en appuyant plus
ou moins fortement sur l’interrupteur Marche /
Arrêt (4).
Sélection de la vitesse de rotation correcte : la
vitesse la plus appropriée dépend de la pièce à
usiner, du mode de fonctionnement et du foret
employé.
Une faible pression sur l’interrupteur Marche /
Arrêt (4) : vitesse extrêmement basse
Une pression plus importante sur l’interrupteur
Marche / Arrêt (4) : vitesse plus élevée
Astuce: Percez les trous à une vitesse moins
élevée. Augmentez ensuite la vitesse petit à petit.
Avantages:
Le foret est plus facile à contrôler pendant le
perçage et il ne glisse pas.
Vous évitez d’obtenir des trous éclatés (par
exemple pour les carreaux)
7.3 Présélectionner la vitesse de rotation
(figure 6/pos. 11)
La bague de réglage de la vitesse de rotation
(11) vous permet de définir la vitesse de rotation
maximale. L’interrupteur Marche / Arrêt (4) peut
uniquement être enfoncé jusqu’à la vitesse de
rotation maximale prescrite.
Réglez la vitesse de rotation avec la bague de
réglage (11) dans l’interrupteur Marche / Arrêt
(4).
N’effectuez pas ce réglage pendant que vous
percez.
7.4 Commutateur de rotation à droite / à gauche
(figure 6/pos. 9)
Commuter uniquement à l’arrêt !
Réglez le sens de rotation de la perceuse à
percussion avec le commutateur de rotation à
droite / à gauche (9) :
Sens de rotation Position du commutateur
Marche à droite (avant et perçage) Enfoncé à droite
Marche à gauche (retour) Enfoncé à gauche
B
7.5 Commutateur inverseur perçage/perçage
percutant/buriner (fig. 7)
Pour le perçage, mettez le commutateur
inverseur (3) en position (A).
Pour le perçage percutant, tournez le
commutateur inverseur (3) en position (B).
Pour le burinage, tournez le commutateur
inverseur (3) en position (C).
Attention !
Pour perforer à percussion, vous n’avez besoin que
d’une force de pression minime. Si vous appuyez
trop, le moteur est surchargé. Contrôlez
régulièrement le foret. Faites réaffûter les forets
épointés ou remplacez-les.
15
FR
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 15

8. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin d’éviter tout
risque.
9. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
9.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez l’appareil avec
un chiffon propre ou soufflez dessus avec de l’air
comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de l’appareil. Veillez à ce qu’aucune
eau n’entre à l’intérieur de l’appareil.
9.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
9.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
9.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
No. d’article de l’appareil
No. d’identification de l’appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
10. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant
d’éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes d’élimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de l’administration de votre
commune !
16
FR
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 16

17
GB
Table of contents
1. Safety regulations
2. Layout
3. Items supplied
4. Proper use
5. Technical data
6. Before starting the equipment
7. Starting up
8. Replacing the power cable
9. Cleaning, maintenance and ordering of spare parts
10. Disposal and recycling
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 17

18
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Ꮯ
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!

Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.

Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 18

Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. Dust guard
2. Locking sleeve
3. Selector switch for drill/hammer drill/chisel
4. ON/OFF switch
5. Handle
6. Additional handle
7. Depth stop
8. Locking button
9. Clockwise/counter-clockwise switch
10. Clamping screw
11. Speed controller
3. Items supplied
Take all the parts out of the packaging.
Check that nothing is missing.
BH 24 hammer drill
Additional handle
Depth stop
Drill bits for stone (8, 10, 12 mm)
Pointed chisel / flat chisel
Operating instructions
Safety regulations
4. Proper use
The tool is designed for drilling with hammer action in
concrete, rock and brick, as well as for chiseling
work, always using the respective correct drill or
chisel bit.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
5. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 850 W
Idling speed: 0-950 rpm
Blow rate: 0-4500 rpm
Drilling capacity in concrete/stone (max.): 24 mm
Protection class: II / 쓑
Weight: 4.2 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 86.9 dB(A)
KpA uncertainty 3 dB
LWA sound power level 97.9 dB(A)
KWA uncertainty 3 dB
The hammer drill is not designed for outdoors use as
specified I Article 3 of Directive
2000/14/EC_2005/88/EC.
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
19
GB
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 19

Hammer drilling in concrete
Vibration emission value ah= 13.737 m/s2
K uncertainty = 1.5 m/s2
Chiseling
Vibration emission value ah= 8.723 m/s2
K uncertainty = 1.5 m/s2
Additional information for electric power tools
Warning!
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment
is used and may exceed the specified value in
exceptional circumstances.
The specified vibration value can be used to compare
the equipment with other electric power tools.
The specified vibration value can be used for initial
assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
1. Lung damage if no suitable protective dust mask
is used.
2. Damage to hearing if no suitable ear protection is
used.
3. Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
6. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Always pull the power plug before making
adjustments to the equipment.
Check the drilling point for concealed electrical
cables, gas and water pipes using a cable/pipe
detector.
6.1 Additional handle (Fig. 2 – Item 6)
For safety reasons you must only use the
hammer drill with the additional handle.
The additional handle (6) enables you to achieve
better stability whilst using the equipment. Do not use
the equipment without the additional handle.
The additional handle (6) is secured to the equipment
by a clamp. Turning the handle clockwise tightens
this clamp. Turning it anti-clockwise will release the
clamp.
The supplied additional handle (6) must first be
fitted. To do this, turn the handle until the clamp is
opened wide enough for you to slide the
additional handle onto the equipment.
After you have mounted the additional handle (6),
swivel it to the most comfortable working position
for yourself.
Now turn the handle in the opposite direction
again until the additional handle is secure.
The additional handle (6) is suitable for both left-
handed and right-handed users.
6.2 Depth stop (Fig. 3 – Item 7)
The depth stop (7) is held in place with the locking
screw (10) on the additional handle (6) by means of
a clamp.
Undo the locking screw (10) and fit the depth
stop (7).
Set the depth stop (7) to the same level as the
drill bit.
Pull the depth stop (7) back by the required
drilling depth.
Retighten the locking screw (10).
Now drill the hole until the depth stop (7) touches
the workpiece.
20
GB
Anleitung_BH_24_SPK7:_ 27.12.2010 10:58 Uhr Seite 20
