Lux Tx100e User manual

This thermostat can be used with most 24 volt: gas, oil, Millivolt, electric heating and cooling systems,

including single-stage heat pumps (WITHOUT auxiliary or emergency heat element).

It cannot be used with: 120/240 volt heating elements (without a transformer), or on heat pump

systems that have more than one heating or cooling stage. Ask your dealer for other LUX thermostats

to control those systems.

• The thermostat requires batteries to operate and failure or sub-standard performance of the batteries

may impair or prevent the correct operation of the thermostat. Use Duracell®or Energizer®alkaline

batteries ONLY for all LUX thermostats requiring batteries. BE SURE TO CHANGE THE BATTERIES AT

LEAST ONCE A YEAR, or whenever you see the LO BATT indication on the screen. Failure to follow

these battery instructions could result in property damage and/or personal injury.

• The electrical rating for this thermostat is 1.5 Amps per terminal, with a maximum total load of 2.0A

for all terminals combined.

• The thermostat contains parts that may wear out through use and are susceptible to failure if over-

loaded or used in a manner other than as indicated in the documentation.

• Check unoccupied residences regularly to ensure that all systems are operating properly.

• Check any heating/air-conditioning system including this product before operation and at regular

intervals.

• Electrical interference, static electricity, failure or substandard performance of batteries, wiring

defects in the installation and/or characteristics of the connected HVAC devices may prevent the

system from regulating heating and cooling as anticipated.

• The thermostat is a sensitive device and dropping the product can cause damage to critical

components. If the product is dropped or shaken violently during transport or installation then it

should be replaced immediately.

• Persons with physical or mental limitations may not be able to promptly respond to a malfunction of

the heating/air-conditioning system.

• All residents should be made aware of the potential in any system for malfunctions that could cause

continuous heating or cooling and should be familiar with the operation and location of the

heating/cooling appliance on/off switch.

• Read the instruction manual completely before installing the thermostat. A more detailed product

manual is available on our www.luxproducts.com website. You should consult a qualified HVAC

technician or an electrician if you do not fully understand the installation instructions.

1. Turn OFF the electricity to all heating and cooling components. Do not turn the electricity back on

until all work is completed.

2. Write down the letters printed near each wire terminal that is used, and also the color of each wire

that is connected to it. Self-adhesive wire labels are also enclosed.

3. Carefully remove the wires one at a time, and bend them in a manner so that they do not fall back

inside the wall. Do not allow bare wire ends to touch each other.

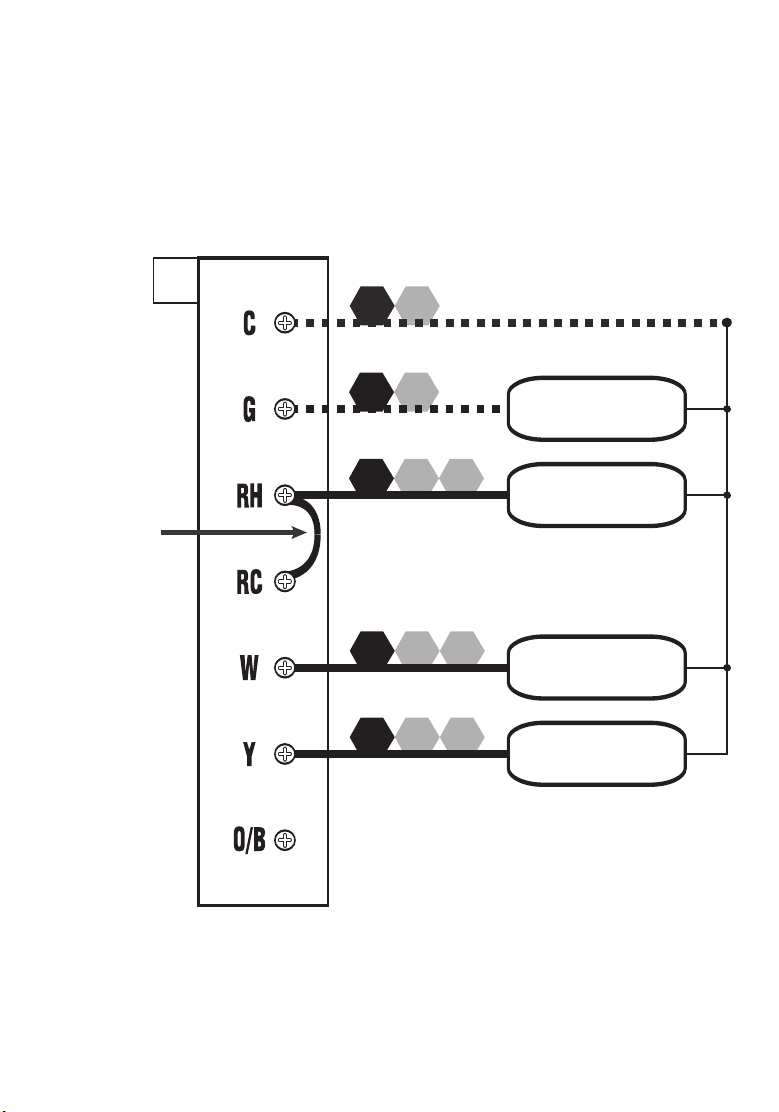

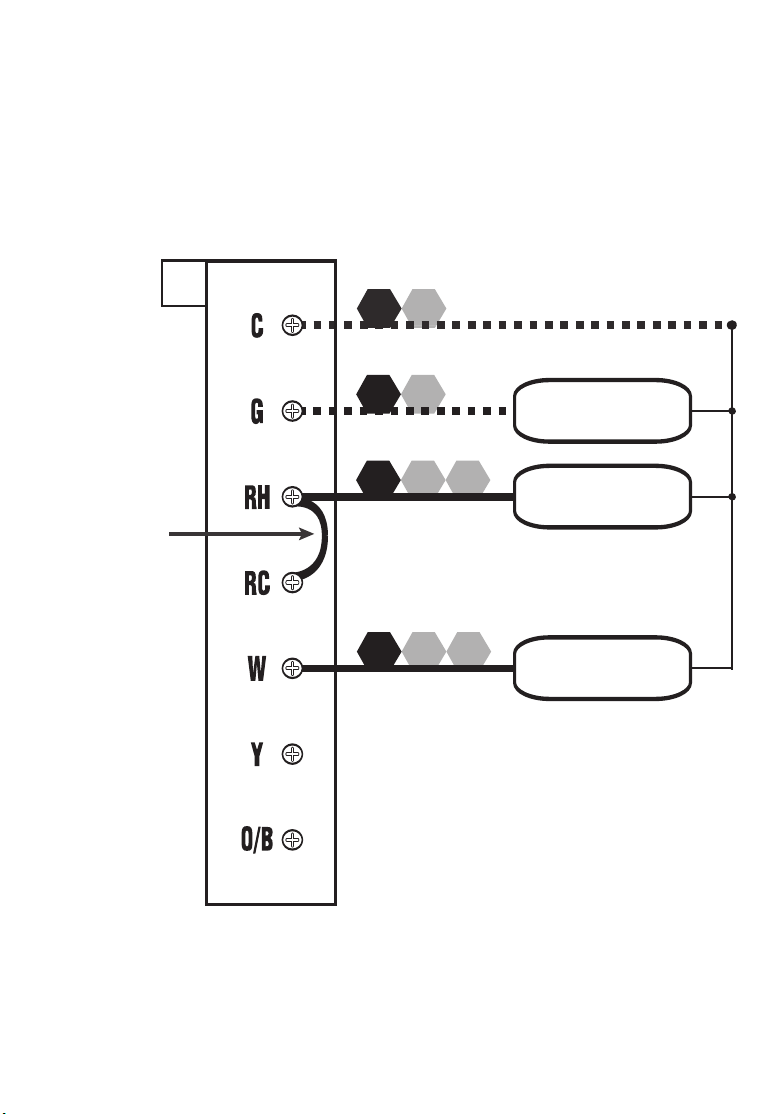

Use the wiring diagrams shown on the back of this installation sheet to find the closest match to your

particular heating and/or cooling system. Please read ALL of the Wiring Diagram Notes that are shown

above the connection diagrams, to avoid causing damage to your system or the new thermostat.

1. Strip wire insulation leaving only 3/8 in. (9.5mm) bare wire ends, and clean off any corrosion

present.

2. Fill the wall opening with non-combustible insulation to prevent drafts from affecting the

thermostat’s normal operation.

3. Route the wires through the opening in the new thermostat base plate, and install the mounting

screws.

4. If the previous holes cannot be used, hold the thermostat base against the wall so that it appears

straight and level (position the base for best appearance) and mark for the new screw holes. Attach

the base to the wall using the screws provided (use the supplied plastic anchors if needed when

mounting to a soft material such as drywall).

5. When attaching the wires to the thermostat, please ensure that the bare wire ends are held ALL the

way into the terminal block while the screw is being tightened, and be careful not to over tighten

them, as they only need to be snug.

GAS / ELEC CIRCUIT BOARD OPTION (“G” TERMINAL FAN OPERATION): This setting is a plastic

shorting cap called a jumper. This jumper must remain installed, and set to either GAS or ELECTRIC for

your system to work properly. This setting changes how your system’s blower fan (if applicable) is

controlled while the thermostat is in HEAT mode, and the Fan switch is in the AUTO position. This

setting does not affect the fan operation while the thermostat is in COOL mode.

When set to “GAS”, the blower fan is controlled solely by the heating

system itself. Systems that would typically use the “GAS” setting would

be: natural gas, propane, or oil furnaces, and boilers.

NOTE: If your blower fan does not operate properly after installation, try

moving the Gas / Electric option to the “Electric” setting.

When set to “ELEC”, the blower fan is controlled directly by the

thermostat. This setting is required for heating systems that do not

control their own fan, such as HEAT PUMPS, and units that only have an

electric-resistive heating element as the heat source.

B/O CIRCUIT BOARD OPTION (FOR HEAT PUMP APPLICATIONS): This

setting is a plastic shorting cap which determines the operation of the

shared B/O wire terminal connection. This jumper must remain installed

for a Heat Pump system to be able to provide heating and cooling as

needed, and the majority of heat pumps today use the default “O”

setting. The symptoms that will occur if this setting is not correct will

be: heating while in cool mode, and cooling while in heat mode.

When this is set to “O” (factory default), the shared B/O terminal will be

turned on while in COOL mode, and off in HEAT mode.

When this is set to “B” (which is needed for some Rheem, Ruud, and

Bard heat pumps), the shared B/O terminal will be turned on in HEAT

mode, and off in COOL mode.

HEAT / OFF / COOL, SYSTEM MODE SWITCH: Set this switch to HEAT to control your heating system,

and COOL to control your cooling system. The OFF position will disable both the heating and cooling

units.

AUTO / ON, FAN MODE SWITCH: When in AUTO, the blower fan (if present in your system) will cycle on

and off only while heating or cooling. In the ON position, the blower fan will run constantly at all times

with or without a demand for heating or cooling.

SET BUTTON: This button is used to access the temperature program settings when in heat or cool

mode, and for adjusting the day and clock while in off mode.

NEXT BUTTON: This is used when setting items such as software options, and temperature programs.

When items on the screen are flashing during adjustments, pressing the NEXT button will cycle through

which item is flashing.

HOLD BUTTON: This button activates and deactivates the manual Temperature Hold feature, which

maintains a fixed set temperature indefinitely without following a program routine. This button is not

used when ITEM #02 below is set to “3” for manual non-programmable.

UP / DOWN BUTTONS: The UP and DOWN buttons are used to control the set temperature, or adjust any

other on-screen items. Typically, an item that is flashing can currently be adjusted.

INSTALL BATTERIES INTO THERMOSTAT: Install two brand new Energizer®or DURACELL®“AA” size

alkaline (only) batteries, into the thermostat’s battery compartment. Ensure the batteries are installed

in the proper direction.

Setup options for how the thermostat will function, along with choosing your particular system type, are

performed using a menu on the display screen.

TO ACCESS THE SETUP MENU: Move the System Mode switch into the OFF position, and then hold

down the SET button for approximately 5 seconds until the screen changes. The menu will always start

with item #01, and is advanced to each following item by a single press of the NEXT button. The

options for each item are changed using the UP or DOWN buttons.

ITEM #01 (TEMPERATURE SCALE):

[1] (default) Shows all temperature values in Fahrenheit.

[2] Shows all temperature values in Celsius.

ITEM #02 (PROGRAMMING STYLE):

[1] (default) 5/2-Day Programming. This style uses a weekday program routine for Monday, Tuesday,

Wednesday, Thursday, Friday, and a separate weekend program routine for Saturday and Sunday.

[2] 7-Day Programming. This style uses a separate program routine for each of the 7 days in the week.

[3] Manual Non-Programmable. In this setting, there are no program routines for the thermostat to

follow and the temperature control will be set only by the UP and DOWN buttons on the front panel.

ITEM #03 (PERIOD QUANTITY):

[1] (default) 4-Periods. Thermostat uses four periods per day (called MORN, DAY, EVE, and NITE).

[2] 2-Periods. The thermostat uses only two periods per day (called DAY and NITE).

ITEM #04 (MAXIMUM HEAT SET TEMP LIMIT):

[1] (default) Limit 90F (32C). The maximum heating set temperature is 90F (32C) degrees with no heat

mode temperature restrictions.

[2] Limit 80F (27C). The maximum heating set temperature is 80F (27C) degrees.

[3] Limit 70F (21C). The maximum heating set temperature is 70F (21C) degrees.

[4] Limit 60F (16C). The maximum heating set temperature is 60F (16C) degrees.

ITEM #05 (MINIMUM COOL SET TEMP LIMIT):

[1] (default) Limit 45F (7C). The minimum cooling set temperature is 45F (7C) degrees with no cool

mode temperature restrictions.

[2] Limit 55F (13C). The maximum cooling set temperature is 55F (13C) degrees.

[3] Limit 65F (18C). The maximum cooling set temperature is 65F (18C) degrees.

[4] Limit 75F (24C). The maximum cooling set temperature is 75F (24C) degrees.

ITEM #06 (SYSTEM / EQUIPMENT TYPE):

[1] (default) Fn=Furnace. This is for the majority of heating systems such as a natural gas furnace or

hot water boiler, that are not Heat Pump systems.

[2] HP=Heat Pump. Use this setting if you have a Heat Pump system (which uses the outdoor unit as

the primary heat source). The presence of either an “O” or “B” wire on your previous thermostat would

typically indicate you have a heat pump system. This thermostat is NOT compatible with heat pumps

which also have an electric heating element as a backup heat source (called Auxiliary / Emergency

Heat). IMPORTANT: When set to “2” for HP, the circuit board Gas/Electric option must also be set to

“ELEC”, as described earlier in the “COMPLETE THE INSTALL” section.

ITEM #07 (DELAY TIME):

[1] (default) 5 Minutes. Thermostat waits 5 minutes before turning the system back on after it was last

run. The 5 minute setting is fine for most applications, and provides equipment protection by

preventing rapid cycling.

[2] Same operation as above, but reduced to 2 minutes between state changes if desired.

ITEM #08 (TEMPERATURE SWING):

[1] (default) This is the tightest control, which is plus/minus 0.25F (0.14C) degrees from the target set

temperature.

[2 through 9] These alternate values make the temperature control wider with more variation. Each

incremental setting number adds an additional 0.25F (0.14F) degrees onto the initial setting. [9] is the

widest control setting, which is plus/minus 2.25F (1.25C) degrees from the set temperature.

ITEM #09 (TEMPERATURE CALIBRATION):

[0 (zero)] (default) At zero, there are no changes made to the base room temperature measurement.

The adjustment is from as low as subtracting –5F (–3C) degrees from the room temperature, to as high

as adding +5F (+3C) degrees to the room temperature. The internal temperature sensor is accurately

calibrated at the factory, and in most cases this setting should not need to be altered.

Move the System Mode switch into the OFF position, and press the SET button once. The Day on the

top of the display should begin flashing, which can be adjusted using UP or DOWN. Press the NEXT

button and the clock time should start flashing, which can be adjusted using UP or DOWN. Make sure

the AM/PM indication shown is correct, and holding the UP or DOWN buttons will make the clock digits

scroll rapidly. When complete, press the NEXT button to return to the normal operating screen.

TX100E Thermostat

(7-Day or 5/2-Day Programmable,

or Non-Programmable)

53572

WARNING: Use Energizer®or DURACELL®Alkaline Batteries Only.

Energizer®is a registered trademark of Eveready Battery Company, Inc.

DURACELL®is a registered trademark of The Procter & Gamble Company

Lux Products Corporation - Mt. Laurel, New Jersey 08054 - http://www.luxproducts.com

PRODUCT INSTALLATION MANUAL

REMOVAL OF OLD THERMOSTAT:

CAUTIONS AND WARNINGS:

SYSTEM COMPATIBILITY:

INSTALLATION OF NEW THERMOSTAT:

SET DAY AND TIME:

COMPLETE THE INSTALL:

SYSTEM CONFIGURATION AND SETUP OPTIONS:

FRONT PANEL CONTROLS:

IMPORTANT!

• Label every wire terminal designation on your existing thermostat wiring before removing

your old thermostat.

• Ignore the color of the wires since they may not comply with any standard. Please

connect wires using the terminal letter designations.

GAS

(default)

ELEC

JP1

Este termostato se puede utilizar con la mayoría de los sistemas de calefacción y refrigeración eléctricos de 24

voltios, a gas, petróleo o milivoltios, incluidas las bombas de calor de una sola etapa (SIN resistencia auxiliar o

de emergencia).

No se puede utilizar con: resistencias de 120/240 voltios (sin un transformador) o en sistemas de bomba de

calor que tienen más de una etapa de refrigeración o calefacción. Consulte a su distribuidor sobre otros

termostatos LUX para controlar esos sistemas.

• El termostato requiere baterías para funcionar y la falla o el rendimiento deficiente de las baterías puede

afectar o impedir el correcto funcionamiento del termostato. Use SOLO baterías alcalinas Energizer®o

Duracell®para todos los termostatos LUX que requieran baterías. ASEGÚRESE DE CAMBIAR LAS BATERÍAS AL

MENOS UNA VEZ AL AÑO o cada vez que vea la indicación LO BATT (batería baja) en la pantalla. No seguir

correctamente las instrucciones de las baterías puede resultar en daños personales y/o materiales.

• La especificación eléctrica para este termostato es de 1,5 A por terminal, con una carga máxima total de 2,0

A para todas las terminales combinadas.

• El termostato contiene partes que pueden deteriorarse por medio de su uso y que son propensas a fallar si

se las sobrecarga o si se las usa de manera diferente a la indicada en la documentación.

• Revise regularmente las residencias desocupadas para asegurarse de que todos los sistemas estén

funcionando correctamente.

• Revise cualquier sistema de climatización incluido este producto antes de ponerlo en funcionamiento y en

intervalos periódicos.

• La interferencia eléctrica, la electricidad estática, la falla o rendimiento deficiente de las baterías, defectos

de cableado en la instalación y/o características de los dispositivos de calefacción, ventilación y aire

acondicionado que estén conectados pueden impedir que el sistema regule la calefacción y la refrigeración

como estaba previsto.

• El termostato es un dispositivo sensible y dejar caer el producto puede dañar componentes cruciales. Si deja

caer el producto o si lo agita violentamente durante el transporte o instalación, debería reemplazarse

inmediatamente.

• Personas con limitaciones físicas o mentales pueden no ser capaces de responder rápidamente al mal

funcionamiento del sistema de climatización.

• Todos los residentes deben ser conscientes de la posibilidad del mal funcionamiento en cualquier sistema

que podría generar la calefacción o refrigeración continua y deben estar familiarizados con la operación y

ubicación del interruptor on/off (encendido/apagado) del aparato de climatización.

• Lea el manual de instrucciones por completo antes de instalar el termostato. Un manual de producto más

detallado se encuentra disponible en nuestro sitio web www.luxproducts.com. Si no comprende las

instrucciones de instalación en su totalidad, consulte a un técnico de climatización calificado o a un

electricista.

1. Desconecte la electricidad de todos los componentes de calefacción y refrigeración. No la conecte hasta que

el trabajo haya finalizado.

2. Anote las letras impresas cerca de cada terminal del cable que se utilice y también el color de cada uno de

los cables que estén conectados al terminal. También se incluyen etiquetas autoadhesivas para cables.

3. Retire cuidadosamente los cables uno a uno y dóblelos de manera que no caigan nuevamente dentro de la

pared. No permita que los extremos desnudos de los cables se toquen entre sí.

Utilice los diagramas de cableado que se muestran en la parte posterior de esta hoja de instalación para

encontrar la correspondencia más cercana a su sistema de calefacción y/o refrigeración en particular. Lea

TODAS las notas del diagrama de cableado que se muestran por encima de los esquemas de conexión, para

evitar causar daños a su sistema o al nuevo termostato.

1. Pele el aislamiento del cable dejando solo extremos de cable pelado de 3/8 de pulgada (9,5 mm) en los

extremos y limpie la corrosión visible.

2. Rellene la abertura de la pared con un aislante no inflamable para evitar que las corrientes afecten el

funcionamiento normal del termostato.

3. Pase los cables a través de la abertura de la placa base del termostato nuevo e instale los tornillos de

montaje.

4. Si no pueden utilizarse los agujeros previos, mantenga la base del termostato contra la pared derecha y

nivelada (coloque la base de la manera que luzca mejor) y marque el lugar donde deberán hacerse los

nuevos agujeros para los tornillos. Sujete la base a la pared con los tornillos incluidos (utilice los anclajes de

plástico provistos de ser necesario, cuando instale el termostato en un material blando como por ejemplo

paneles de yeso).

5. Al conectar los cables al termostato, asegúrese de que los extremos desnudos de los cables se mantengan

COMPLETAMENTE en el bloque de terminales mientras que el tornillo se aprieta y tenga cuidado de no

apretarlos demasiado ya que solo tienen que estar bien ajustados.

OPCIÓN DE TARJETA DE CIRCUITOS GAS/ELEC. (FUNCIONAMIENTO DEL VENTILADOR DEL TERMINAL “G”):

Esta opción es una tapa de cortocircuito de plástico llamada puente. Este puente debe permanecer instalado y

configurado a GAS o ELECTRIC (electricidad) para que el sistema funcione correctamente. Esta configuración

cambia la forma en la cual se controla el ventilador de su sistema (si es aplicable), mientras que el termostato

esté en modo HEAT (calefacción) y el interruptor del ventilador esté en la posición AUTO (automático). Este

ajuste no afecta el funcionamiento del ventilador, mientras que el termostato está en el modo COOL

(refrigeración).

Cuando se establece en “GAS”, únicamente el sistema de calefacción controla el ventilador. Los sistemas que

usarían habitualmente la configuración “GAS” serían: estufas y calderas a gas natural, propano o petróleo.

NOTA: Si su ventilador no funciona adecuadamente después de la

instalación, cambie la opción de gas o electricidad a la posición de ajuste

de “Electric”.

Cuando se establece en “ELEC”, el ventilador está controlado directamente

por el termostato. Esta configuración es necesaria para los sistemas de

calefacción que no controlan su propio ventilador, tales como BOMBAS DE

CALOR, y las unidades que solo tienen un elemento de calentamiento

eléctrico resistivo como fuente de calor.

Termostato TX100E

(Programable para 7 días o 5/2 días

o no programable)

Lux Products Corporation - Mt. Laurel, New Jersey 08054 - http://www.luxproducts.com

MANUAL DE INSTALACIÓN DEL PRODUCTO

RETIRO DEL TERMOSTATO VIEJO:

PRECAUCIONES Y ADVERTENCIAS:

COMPATIBILIDAD DEL SISTEMA:

INSTALACIÓN DEL TERMOSTATO NUEVO:

COMPLETE LA INSTALACIÓN:

GAS

(por defecto)

ELEC

(ELECTRICIDAD)

JP1

“O” OPTION

(default)

“B” OPTION

JP2

OPCIÓN DE TARJETA DE CIRCUITOS B/O

(PARA APLICACIONES DE BOMBA DE CALOR):

Esta configuración es una tapa de plástico de cortocircuito que determina el

funcionamiento de la conexión terminal del cable de B/O compartida. Este puente

debe permanecer instalado para que un sistema de bomba de calor pueda

proporcionar calefacción y refrigeración según sea necesario, y la mayoría de las

bombas de calor hoy en día utilizan la configuración predeterminada “O”. Los

síntomas que se producen si este ajuste no es correcto serán: calefacción

vmientras se encuentra en el modo de refrigeración y refrigeración mientras se

encuentra en modo de calefacción.

Cuando se ajusta en “O” (predeterminado de fábrica), el terminal compartido B/O

se encenderá mientras que se encuentra en el modo COOL (refrigeración) y se

apagará en el modo HEAT (calefacción).

Cuando se establece en “B” (necesario para algunas bombas de calor Rheem, Ruud

y Bard), el terminal compartido B/O se enciende en el modo HEAT (calefacción) y se

apaga en el modo COOL (refrigeración).

INTERRUPTOR DE MODO DEL SISTEMA HEAT/OFF/COOL (CALEFACCIÓN/APAGADO/REFRIGERACIÓN): Ponga

el interruptor en HEAT (calefacción) para controlar su sistema de calefacción y en COOL (refrigeración) para

controlar su sistema de refrigeración. La posición de OFF (apagado) desactivará las unidades de calefacción y

de refrigeración.

INTERRUPTOR DE MODOS DEL VENTILADOR AUTO/ON (AUTOMÁTICO/ENCENDIDO): Cuando este interruptor

está en AUTO (automático), el ventilador (de existir en su sistema) se encenderá y apagará automáticamente

mientras funcionen la calefacción o la refrigeración. Cuando el interruptor esté en la posición de ON

(encendido), el ventilador funcionará constantemente en todo momento con o sin demanda de calefacción o el

refrigeración.

BOTÓN SET (CONFIGURACIÓN): Este botón se utiliza para acceder a la configuración del programa de

temperatura cuando se encuentra en modo de calefacción o refrigeración, y para ajustar el día y el reloj en el

modo de apagado.

BOTÓN NEXT (SIGUIENTE): Este botón se usa mientras se configuran elementos tales como opciones del

software y programas de temperatura. Cuando los elementos de la pantalla parpadean durante los ajustes,

pulsar el botón de NEXT (siguiente) permitirá cambiar el elemento que está parpadeando.

BOTÓN HOLD (MANTENIMIENTO): Este botón activa y desactiva la función Mantenimiento de temperatura

manual que mantiene una temperatura de consigna fija de manera indefinida sin seguir la rutina de un

programa. Este botón no se utiliza cuando el ELEMENTO N.° 02 a continuación se establece en “3” para la

configuración manual no programable.

BOTONES UP/DOWN (ARRIBA/ABAJO): Los botones UP (arriba) y DOWN (abajo) se utilizan para controlar la

temperatura del sistema o ajustar otros elementos que aparecen en pantalla. Por lo general, un elemento que

está parpadeando se puede ajustar ahora.

INSTALAR LAS BATERÍAS EN EL TERMOSTATO: Instale dos baterías alcalinas (solamente) nuevas Energizer®o

DURACELL®, tamaño “AA” en el compartimiento para las baterías del termostato. Asegúrese de que las baterías

estén instaladas en la dirección correcta.

Las opciones de configuración para cómo funcionará el termostato, junto con la elección de su tipo de sistema

particular, se realizan mediante un menú en la pantalla de visualización.

PARA ACCEDER AL MENÚ SETUP (CONFIGURACIÓN): Mueva el interruptor System Mode (modos del sistema)

a la posición OFF (apagado) y luego mantenga pulsado el botón SET (configurar) durante aproximadamente 5

segundos hasta que la pantalla cambie. El menú siempre comenzará con el elemento N.° 01 y avanza a cada

punto siguiente al presionar sola vez el botón NEXT (siguiente). Las opciones de cada elemento cambian con

los botones UP (arriba) o DOWN (abajo).

ELEMENTO N.° 01 (ESCALA DE TEMPERATURA):

[1] (por defecto) Muestra todos los valores de temperatura en grados Fahrenheit.

[2] Muestra todos los valores de temperatura en grados Celsius.

ELEMENTO N.° 02 (ESTILO DE PROGRAMACIÓN):

[1] (por defecto) Programación de 5/2 días. Este estilo utiliza una rutina de programa de días de semana para

el lunes, martes, miércoles, jueves, viernes, y una rutina de programa de fin de semana por separado para el

sábado y el domingo.

[2] Programación de 7 días. Este estilo utiliza una rutina de programa separado para cada uno de los 7 días de

la semana.

[3] Manual no programable. En esta configuración, no hay rutinas de programa para que el termostato siga y el

control de temperatura se configurará únicamente mediante los botones UP (arriba) y DOWN (abajo) del panel

delantero.

ELEMENTO N.° 03 (CANTIDAD DE PERÍODOS):

[1] (por defecto) 4 períodos. El termostato utiliza cuatro periodos por día (llamados MORN [MAÑANA], DAY

[DÍA], EVE [TARDE] y NITE [NOCHE]).

[2] 2 períodos. El termostato utiliza solamente dos periodos por día (llamados DAY [DÍA] y NITE [NOCHE]).

ELEMENTO N.° 04 (LÍMITE DE TEMPERATURA DE AJUSTE DE CALEFACCIÓN MÁXIMA):

[1] (por defecto) Límite de 90°F (32°C). La temperatura de ajuste de calefacción máxima es de 90°F (32°C) sin

restricciones de temperatura en modo de calefacción.

[2] Límite de 80°F (27°C). La temperatura de ajuste de calefacción máxima es de 80°F (27°C).

[3] Límite de 70°F (21°C). La temperatura de ajuste de calefacción máxima es de 70°F (21°C).

[4] Límite de 60°F (16°C). La temperatura de ajuste de calefacción máxima es de 60°F (16°C).

ELEMENTO N.° 05 (LÍMITE DE TEMPERATURA DE AJUSTE DE REFRIGERACIÓN MÍNIMA):

[1] (por defecto) Límite de 45°F (7°C). La temperatura de ajuste de refrigeración mínima es de 45°F (7°C) sin

restricciones de temperatura en modo de refrigeración.

[2] Límite de 55°F (13°C). La temperatura de ajuste de refrigeración mínima es de 55°F (13°C).

[3] Límite de 65°F (18°C). La temperatura de ajuste de refrigeración mínima es de 65°F (18°C).

[4] Límite de 75°F (24°C). La temperatura de ajuste de refrigeración máxima es de 75°F (24°C).

ELEMENTO N.° 06 (TIPO DE SISTEMA/EQUIPO):

[1] (por defecto) Fn = estufa. Esto es para la mayoría de los sistemas de calefacción, como una estufa o

caldera de agua caliente a gas natural, que no son sistemas de bombas de calor.

[2] HP = bomba de calor. Use este ajuste si tiene un sistema de bomba de calor (que utiliza la unidad exterior

como la fuente primaria de calor). La presencia de un cable “O” o “B” en su termostato anterior por lo general

indica que tiene un sistema de bomba de calor. Este termostato NO es compatible con bombas de calor, que

también tienen una resistencia eléctrica como fuente de calor de respaldo (llamada calefacción auxiliar/de

emergencia). IMPORTANTE: Cuando se establece en “2” para HP, la opción Gas/Electric (gas/electricidad) de la

placa de circuito también se debe establecer en “ELEC”, como se describe anteriormente en la sección

“Realización de la instalación”.

ELEMENTO N.° 07 (TIEMPO DE RETARDO):

[1] (por defecto) 5 minutos. El termostato espera 5 minutos antes de encender el sistema de nuevo después de

que lo operó por última vez. El ajuste de 5 minutos es correcto para la mayoría de aplicaciones y ofrece la

protección del equipo mediante la prevención de ciclos rápidos.

[2] Es la misma operación que el anterior, pero reducida a 2 minutos entre cambios de estado si lo desea.

ELEMENTO N.° 08 (CAMBIO DE TEMPERATURA):

[1] (por defecto) Este es el control más ajustado, que es más/menos 0,25°F (0,14°C) con respecto a la

temperatura de ajuste objetivo.

[2 a 9] Estos valores alternativos hacen que el control de temperatura sea más amplio, con más variación.

Cada número de ajuste de aumento gradual añade 0,25°F (0,14°F) adicionales a la configuración inicial. [9] es

el ajuste de control más amplio, que es más/menos 2,25°F (1,25°C) grados de la temperatura de ajuste.

ELEMENTO N.° 09 (CALIBRACIÓN DE TEMPERATURA):

[0 (cero)] (por defecto) En cero, no hay cambios en la medición de la temperatura ambiente de base. El ajuste

es desde un nivel que se determina restando –5°F (–3°C) a la temperatura ambiente, a un nivel que se

determina sumando +5°F (+3°C) a la temperatura ambiente. El sensor de temperatura interna se calibra con

precisión en la fábrica y, en la mayoría de los casos, no debería ser necesario modificar este ajuste.

Mueva el interruptor System Mode (modos del sistema) a la posición OFF (apagado) y pulse el botón SET

(configurar) una vez. El día en la parte superior de la pantalla debería comenzar a parpadear, con lo cual se

puede ajustar utilizando las teclas UP (arriba) o DOWN (abajo). Pulse el botón NEXT (siguiente) y la hora del

reloj debería empezar a parpadear, con lo cual se puede ajustar utilizando las teclas UP (arriba) o DOWN

(abajo). Asegúrese de que la indicación AM/PM que se muestra sea correcta y mantener presionados los

botones UP (arriba) o DOWN (abajo) hará que los dígitos del reloj se desplacen rápidamente. Cuando termine,

pulse el botón NEXT (siguiente) para volver a la pantalla de funcionamiento normal.

CONFIGURAR DÍA Y HORA:

CONFIGURACIÓN DEL SISTEMA Y OPCIONES DE CONFIGURACIÓN:

CONTROLES DEL PANEL FRONTAL:

OPCIÓN “O”

(por defecto)

OPCIÓN “B”

JP2

53574

ADVERTENCIA: Utilice solo baterías alcalinas Energizer®o DURACELL®

Energizer®es una marca registrada de Eveready Battery Company, Inc.

DURACELL®es una marca registrada de The Procter & Gamble Company

¡IMPORTANTE!

• Ponga una etiqueta para designar cada una de los terminales del cableado del termostato

actual antes de retirar el termostato que se ha de reemplazar.

• No haga caso a los colores de los cables, ya que es posible que no cumplan con ninguna

norma. Conecte los cables usando las designaciones por letras para los terminales.
