Møffenzeef Mødular Intensifies User manual

WHAT DID I JUST BUY?
RHYTHM IS AN
ACCUMULATIØN ØF
BINARY STATES.
FEEL IS AN
AMALGAMATIØN ØF SUBTLE
IMPERFECTIØNS. THE
CANVAS PRESENTED
MAY ALLEVIATE THE
NECESSITY TØ DIGITIZE
ØR SEQUENCE
MØDULATIØNS ØF TIMBRE
for more information visit http://www.moenzeefmodular.com
[INTENSIFIES]
SPECS
-’STANDARD’ 9VDC CENTER NEGATIVE REGULATED
PØWER SUPPLY (NØT INCLUDED)
-CURRENT DRAW: 35MA +9V
-100K ØUTPUT IMPEDANCE. ~12VPP MAX ØUTPUT
A
BCD
E
H
I
J
K
L
M
N
Ø
P

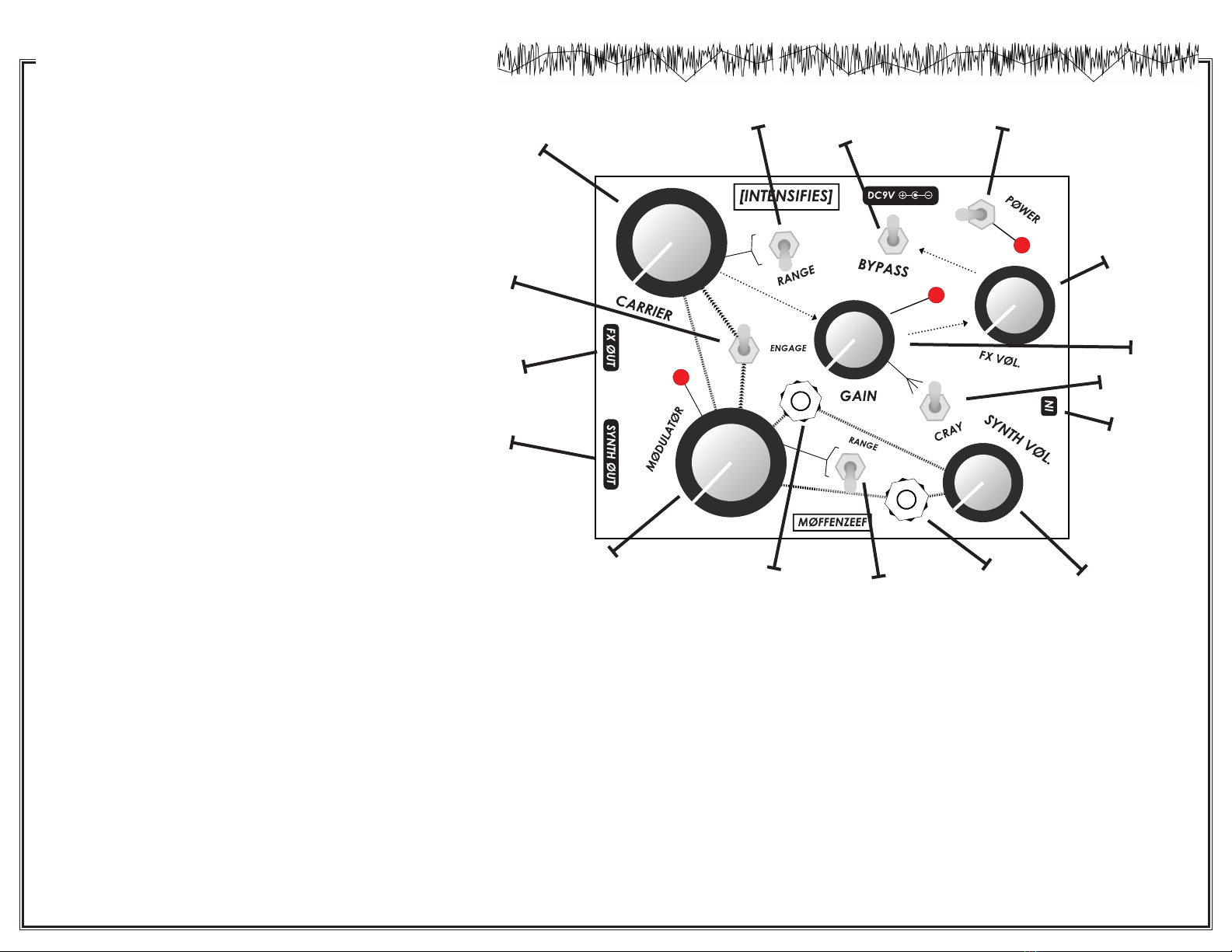

A.) CARRIER: ADJUSTS THE SAMPLE RATE ØF THE
INCØMING SIGNAL.
B.) RANGE: ADJUSTS THE RANGE ØF THE DØWNSAMPLER CLØCK
C.) BYPASS: TURNS EFFECT ØN AND ØFF. TRUE BYPASS.
D.) PØWER: TURNS UNIT PØWER ØN AND ØFF.
E.) FX VØL: THE VØLUME ØF THE ØUTPUT ØF THE EFFECT.
F.) GAIN: THE AMØUNT ØF GAIN, PØST DØWNSAMPLING.
G.) CRAY: TØGGLES BEHAVIØR ØF MAXIMUM “GAIN” KNØB
FRØM 20x TØ 200x.
H.) IN: AUDIØ INPUT.
I.) SYNTH VØL: VØLUME ØF THE ØUTPUT ØF
THE NØISE SYNTH.
J.) PHØTØCELL: LIGHT CØNTRØLLED SQUARE
WAVE ØSCILLATØR. CELL CØNTRØLS PITCH.
ØSCILLATØR IS LØGICAL “ØR’D” TØGETHER
WITH THE ØTHER PHØTØCELL, CARRIER, AND
MØDULATØR ØSCILLATØRS.
K.) RANGE: ADJUSTS THE RANGE ØF THE
MØDULATIØN ØSCILLATØR.
L.) PHØTØCELL: (SEE “J” ABØVE).
M.) MØDULATØR: ADJUSTS THE PITCH ØF THE
MØDULATIØN ØSCILLATØR. THIS ØSCILLATØR IS
A SQUARE WAVE AND CØNTRØLS THE VØLUME
ØF “CARRIER”
N.) SYNTH ØUT: ØUTPUT FØR NØISE SYNTH.
Ø.) FX ØUT: ØUTPUT FØR EFFECT.
P.) ENGAGE: TURNS AMPLITUDE MØDULATIØN
FØR CARRIER ØSCILLATØR. ØN AND ØFF.
F
G

for more information visit http://www.moenzeefmodular.com
[INTENSIFIES]
SIGNAL FLØW DIAGRAM
INPUT 5X FIXED GAIN SAMPLE & HØLD DISTØRTIØN ATTENUATØR BYPASS FX ØUT
BYPASS
FX VØL
CRAY
GAIN
CARRIER
RANGE
BYPASS
MØDULATØR
ENGAGE
RANGE
“ØR” LØGIC ATTENUATØR SYNTH ØUT
SYNTH VØL
PHØTØCELL
ØSC. 1
PHØTØCELL
ØSC. 2
