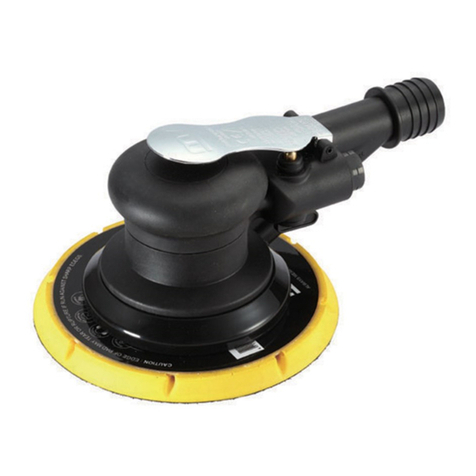

M7 QB-48111 User manual

1
1.The maximum recommended air pressure during operation must not exceed 90 psi
(6.3bar). Higher air pressure may create unsafe operating conditions for the tool and
the user.
2.The compressed air should be cooled and have a water lter installed at the outlet
end of the compressor. Even with a water filter installed, some water may still
condense in the piping or hose and will enter the tool mechanism causing premature
damage to the tool. Therefore, it is recommended to install an air filter-lubricator
device somewhere between the tool and the compressor.
3.Always use an air compressor of the proper capacity to operate each tool.
4.Clean the hose with a blast of compressed air before connecting the hose to the air
tool. This will prevent both moisture and dust inside the hose from entering the tool
and causing possible rust or malfunction.
1.Using these tools in any potentially explosive environment is strictly prohibited.
2.It is always recommended that these types of tools must be operated when standing
on a solid or rm location.
3.Always use these tools in a well ventilated area.
4.Slipping, stumbling and falling are the major causes of potential serious injury,
therefore, a clean and clutter free surface in the working area before operating the
tools is strongly recommended.
Read this manual carefully before installing, operating,
servicing or repairing.
Working environment:
Air supply and connection requirements:

2
Ideal system connection:
Piping diameters and length requirement:
The diameter ΦA required for the inlet pipe is recommended on the specication table.
The diameter ΦB required for the branch pipe (from to ) should be 2 times as large as ΦA.
ΦB = 2 x ΦA
The diameter ΦC required for the primary air supply (from to ) should be 3 times as large as
ΦA. ΦC = 3 x ΦA
The length for the inlet pipe should be less than 15 feet (4.5m).

3
1. This tool should only be used as a hand operated tool. It is powered by compressed air and is not insulated against electric
shock.
2. This tool is specically designed for sanding or polishing a surface of metal or wood. Any application or use of this tool other
than what it is designed for is strictly prohibited.
3. High sound levels may cause hearing damage. Always wear hearing protection when operating this tool.
4. Wearing eye/face protection can reduce the danger of high-speed materials being emitted from the tool.
5. User must wear proper clothing. Loose clothing, long hair, stings, straps, belts and jewelry should not be worn when
operating this tool.
6. Always wear gloves to reduce the risk of cuts or burns.
7. Working with certain materials may create emission of dust and fumes, which may cause a potential explosive environment
and a hazard to the health. Therefore, wearing proper breathing protection and taking some preventive measures are
recommended.
8. Never use sanding paper which was exposed to moisture. Also, avoid using this tool when it is wet, that will affect the
function and durability of the pad.
9. Do not use any grinding or cutting wheels on this tool.
10. Test run the tool to conrm the rotation direction before practical use. This will reduce the potential hazard due to unexpected
rotating direction.
11. Never operate the tool away from the work area in case the accessories may detach from the tool, this may cause injury to
personnel nearby.
12. Use only recommended self-felt sanding paper or polisher which is in good condition and is intended for use on these types
of sanders.
13. The diameter of the self-felt sanding paper to be used should meet the exact specication, which is specied in the attached
data table shown on the next page.
14.Make sure the allowed operation speed of the self-felt sanding paper or polisher, which is going to be used, must be higher
than 15000R.P.M.
15.Make sure that the direction of the sparks generated from the sanding paper is properly directed so it will not create a
hazard.
16.Always turn off the air supply and disconnect the air hose before replacing sanding paper/polisher or making any
adjustments on this tool.
17.While replacing the self-felt sanding paper, make sure that it is placed concentrically on the support pad.
18.Release the throttle lever to avoid danger if there is a failure of energy supply and when connecting or disconnecting the air
hose.
19.Make sure there is no gas or combustible material stored near the tool when servicing, changing sanding paper/polisher or
storage.
20.Prolonged use will cause user fatigue. Periodic breaks are recommended for user safety.
21.It is recommended to stop operating the tool whenever the user experiences discomfort, tingling or pain during use.
22.Beware if the compressed air hose breaks unexpectedly, or is being connected or disconnected improperly. This whipping
action may cause injury.
23.Avoid storing this tool where it is subject to high humidity.
Warning:

4
1. Before connecting the air hose to this tool or after operating, apply 4 or 5 drops of
pneumatic oil into the air inlet and run it for several seconds, referring this operation to the
attached picture.
2. Maintain this tool regularly by performing the same oiling application every 3 to 4 hours of
operation.
3. Do not lubricate tools with flammable or volatile liquids. Use only the lubricant
recommended by Mighty-Seven or authorized dealers. Any other lubricant will lead to
reduce performance of the tool and permanent damage. Whenever any unauthorized
lubricant is used by accident, ush it immediately with recommended pneumatic oil.
4. To maintain the tool always in good function, the components inside the shroud need to be
cleaned by compressed air occasionally.
5. Follow all the recycling laws of waste disposal once this tool is no longer usable.
Maintenance:
Pneumatic oil
Air inlet
Regular maintenance

5
Lire ce guide avant toute installation, opération,
maintenance ou réparation.
1. La pression d'air maximale recommandée ne devrait jamais excéder les 90 psi
(6,3bar). Une utilisation à une pression d'air supérieur peut causer des dommages à
l'outil et/ou pour son utilisateur.
2. L'air à la sorti du compresseur devrait être refroidi et passer à travers un ltre capteur
d'humidité pour éviter les risques de condensation à l'intérieur de l'outil. L'humidité
et la condensation peuvent créer de la rouille et une usure prématurée de l'outil. Pour
cette raison, il est recommandé d'installer un ltre à air/lubricateur quelque part
entre l'outil pneumatique et le compresseur.
3. Utilisez un compresseur avec une capacité adaptée pour chaque outil.
4. Nettoyez le tuyau d'alimentation avec une décharge d'air avant chaque utilisation.
Ceci évitera que de l'humidité et/ou des impuretés ne pénètrent à l'intérieur de l'outil
et ne crée des problèmes de fonctionnement ou une usure prématurée.
1.L’outil ne doit pas être utilisé dans un lieu ayant une atmosphère potentiellement
explosive.
2.Il est fortement conseillé d'utiliser ce genre d'outils avec une prise au sol ferme et solide.
3.Toujours utiliser l'outillage pneumatique dans un endroit bien ventilé.
4.Des installations encombrées et mal organisées sont une des principales causes de
blessures en milieu de travail. Une aire de travail propre et libre de tout obstacle est
requise pour assurer la sécurité au travail.
Environnement de travail:
Pression et alimentation en air :

6
Attention:
1. Tout l'outillage pneumatique devrait être opéré de façon manuelle. Ils sont alimentés par de l'air comprimé et ne sont pas
conçus pour être utilisés dans des milieux sous tension électrique.
2. Cet outil est conçu spécifiquement pour meuler les surfaces, rebords ou coins tranchants, adoucir ou polir les pièces
métalliques ou bois. Toute autre utilisation de cet outil est fortement déconseillée.
3. Le niveau sonore élevé de l'outillage pneumatique peut causer des dommages auditifs permanents. Toujours porter une
protection auditive lors de l’utilisation.
4. Il est fortement conseillé de se munir de protection pour les yeux et le visage an d'éviter les blessures causées par débris ou
de pièces éjectées à grande vitesse lors de l’utilisation de l’outil.
5. L'utilisateur se doit de porter des vêtements adéquats. Des vêtements amples, des cheveux longs, des attaches, sangles,
ceintures ou bijoux ne devraient pas être portés lors de l'utilisation de ces outils.
6. Toujours porter des gants pour réduire les risques de coupures ou de brulure
7. Le port d’un masque respiratoire permet d’éviter d’inhaler des poussières crée lors du sablage.
8. Le travail de certains matériaux peut créer de la poussière ou de la fumée. An de réduire les risques d'inhalation de poussière
ou débris lors du travail, le port d'une protection respiratoire est recommandé.
9. Ne jamais utiliser de papier sablé qui aurait été entreposé dans un endroit humide. Évité également d’utiliser cet outil quand il
est humide, cela affectera négativement sont fonctionnement et la durée de vie du disque de ponçage.
10. Ne jamais utiliser cet outil avec des disques de meuleuse d’angle.
11. Testez rapidement à vide l’outil avant chaque utilisation. Ceci pourrait éviter des blessures dues à un sens de rotation inattendu.
12. Ne jamais faire fonctionner à vide l’outil sur une longue période. Le disque de ponçage pourrait se détacher et causer des
blessures à l’utilisateur et à son entourage.
13. Utilisez seulement des disques de ponçage conçu spéciquement pour ce genre d’outil.
14. Le diamètre des disques de ponçages utilisés doit rencontrer les spécications exactes mentionnées dans l’annexe.
15. S’assurer que la vitesse orbitale du disque de ponçage est au minimum de 15 000 R.P.M.
16. S’assurer que les étincelles créées par le disque de ponçage sont dirigées dans le sens opposé de l’utilisateur et dans une
direction qui ne crée aucun risque pour son environnement.
17. Toujours éteindre l’alimentation en air et débrancher les raccords lors d’un changement de disque de ponçage ou durant
l’ajustement de l’outil.
18. Lors du remplacement du disque de ponçage, s’assurer que ce dernier est correctement centré sur son support.
19. Relâchez la gâchette lorsqu’il y a un problème d’alimentation ou lors du débranchement de l’outil.
20. S'assurer que l'environnement de travail soit exempt de tout gaz ou matériel combustible avant de ranger ou de faire l'entretien
de l'outil.
21. Des périodes d'utilisation prolongée peuvent causer de la fatigue. Des pauses régulières sont conseillées pour augmenter la
sécurité de l’utilisateur.
22. Il est recommandé d'arrêter immédiatement le travail lorsqu'un malaise ou une forte fatigue est ressenti lors de l'utilisation
prolongée de cet outil.
23. Toujours faire attention à un éventuel bris du tuyau d’alimentation en air et lors de son débranchement intentionnel ou
accidentel. Le fouettement du tuyau d’alimentation peut causer des blessures.
24. Évitez de ranger cet outil dans un endroit ou l’air est humide.

7
Maintenance:
Entretien régulier
Huile pneumatique
Entrée d'air
1. Avant l'utilisation ou avant de brancher le tuyau d'alimentation, déposer 4 ou 5 gouttes d'huile
pneumatique par l'admission d'air et faire fonctionner l'outil pendant quelques secondes.
2. Procédez à une lubrication régulière de l'outil à toutes les 3 ou 4 heures d'utilisation.
3. Ne pas lubrifier l'outil avec des produits volatile ou inflammable. Seule l'utilisation de
lubriants recommandés par M7 ou un revendeur autorisé est permise. Tout autre lubriant
peut réduire la durée de vie de l'outil. Purger avec de l'huile pneumatique tout outil ayant reçu
accidentellement tout autre type de lubriant.
4. Pour s’assurer que l'outil fonctionne dans de bonnes conditions, il faut nettoyer le sac
ramasse-poussière régulièrement en utilisant de l'air comprimé.
5. Si l’outil est trop endommagé pour être encore utilisé, déposez-le dans une déchetterie pour
qu’il soit recyclé.

8
1. Es ist strikt verboten, die Druckluftschlagschrauber in einem explosionsgefährdeten
Arbeitsumfeld zu benutzen.
2. Es ist ratsam, das Werkzeug auf einer festen Arbeitsäche zu verwenden, z. B. auf
einem festen und ebenen Arbeitsplatz.
3. Beachten Sie, dass die Arbeitsumgebung mit dem Druckluftwerkzeug immer gut
belüftet sein soll.
4. Vor der Benutzung eines Druckluftwerkzeugs sichern Sie eine saubere, geräumige
und feste Arbeitsumgebung ab, da Rutschen, Anstoßen und Zubruchgehen die
Hauptgründe für Schadensentstehung sind.
Sicherheitshinweise:
Luftversorgungsystem:
Bitte lesen Sie die beigelegte Anweisung sorgfältig vor
der Installation, der Arbeit, Wartung und dem Wechsel des
Zubehörs mit der Fettpresse.
1. Der in der Bedienungsanleitung angegebene maximale Arbeitsluftdruck, 90 psi bzw. 6,3 bar,
für das Druckluftwerkzeug ist NICHT zu überschreiten, da dies zu Verletzungen und erhöhtem
Materialverschleiß führen kann.
2. Die Druckluftzufuhr soll durch den in der Anlage eingebauten Lufttrockner abgekühlt werden
und am Druckluftabgang durch den installierten Filter gefiltert werden. Trotzdem könnte, je
nach den Umgebungsverhältnissen, immer wieder Kondenswasser in der Leitung entstehen.
Die Feuchtigkeit verursacht bekanntlich Schäden und Leistungsverlust für das Werkzeug.
Daher empfehlen wir unseren Kunden, eine Wartungseinheit wie den „Filter, Regler & Öler“
an einer Stelle zwischen der Luftzufuhr und dem Werkzeug zu installieren. Diese zusätzliche
Wartungseinheit gewährleistet ein ideales Luftversorgungsystem für die Arbeit mit dem
Werkzeug und verhindert gleichzeitig die Korrosionsbildung.
3. Bitte verwenden Sie immer einen Kompressor, der die passende Luftkapazität für das Gerät hat.
4. Vor dem Anschluss eines Druckluftwerkzeugs reinigen Sie mit Gebläseluft den Luftschlauch.
Dies verhindert, dass die in dem Luftschlauch existierende Feuchtigkeit und Staub ins Werkzeug
eindringen und schützt so vor Korrosionsbildung und Verschleiß des Werkzeugs.

9
Dieses Werkzeug kann nur für manuelle Arbeit eingesetzt werden und wird angetrieben mittels der durch einen Kompressor
bereitgestellten Druckluft. Dieses Werkzeug ist nicht isoliert gegen Elektroschock.
1. Dieses Werkzeug ist speziell ausgelegt für die Anwendung zum Schleifen oder zum Polieren der Oberäche eines Werkstücks.
Jede andere Verwendung ist strikt verboten.
2. Bei hohen Geräuschpegeln ab 85 dB(A) ist am Arbeitsplatz ein Gehörschutz zu tragen.
3. Ein bruchsicherer Augenschutz ist stets zu tragen, um sich vor absplitternden Teilen zu schützen.
4. Immer Arbeitsschutzkleidung tragen! Bei der Arbeit sollen eng anliegende Kleidungstücke getragen werden. Es sollen kein
Gürtel, kein Schmuck und keine langen Haare getragen werden.
5. Immer Arbeitshandschuhe tragen, um sich vor allerlei Gefahren wie Verbrennung oder Schneiden bei der Arbeit zu Schützen.
6. Es ist ratsam, Atemschutz bei der Arbeit zu tragen! Dies schützt Sie vor Staub oder Rauch während des Schleifens.
7. Niemals das mit Feuchtigkeit durchsetzte Schleifpapier verwenden! Vermeiden Sie auch das Werkzeug einzusetzen, wenn es
bereits feucht ist, da dies die Funktionsfähigkeit und die Lebensdauer eines Pads beeinträchtigen wird.
8. Bitte KEINE Trennscheibe an diesem Werkzeug verwenden!
9. Bitte einen Testlauf des Werkzeugs starten, um die Drehrichtung des Werkzeugs vor dem praktischen Einsatz zu bestätigen.
Dadurch verringert sich die potentielle Gefahr aufgrund unerwarteten Drehrichtungswechsels.
10. Niemals das Werkzeug von der Arbeitsfläche wegnehmen! Falls sich das Zubehör vom Werkzeug löst, kann dies zu
Verletzungen der in der Nähe anwesenden Personen führen.
11. Verwenden Sie nur die vom Hersteller empfohlenen Schleifpapiere, die in einem guten Zustand sind, und nur solche, die für
den Einsatz von diesem Schleifer ausgelegt sind.
12. Der Durchmesser des eingesetzten Schleifpapiers soll genau der in der Tabelle beigefügten Spezikation entsprechen. Diese
Tabelle nden Sie auf der nächsten Seite.
13. Stellen Sie sicher, dass die zulässige Arbeitsgeschwindigkeit des Schleifers oder des Polierers bei dem Betrieb höher als
15000RpM ist.
14. Bei der Arbeit beachten Sie, dass die entstehenden Funken Gefahren darstellen, und zu Verletzungen führen könnten.
15. Vor einem Zubehörwechsel oder vor einer Einstellung ist das Werkzeug grundsätzlich von der Luftleitung abzukuppeln und
diese von Druck zu entlasten.
16. Beim Schleifpapierwechsel beobachten Sie, ob das Papier richtig in der Mitte des Stütztellers platziert ist.
17. Den Druckauslöser des Werkzeugs im Fall eines Motorschadens oder einer Unterbrechung der Luftschlauchverbindung sofort
loslassen.
18. Stellen Sie sicher, dass kein Gas oder brennbare Materialien in der Nähe von dem Werkzeug gelagert sind, und zwar während
der Servicearbeit, dem Zubehörwechsel sowie beim Lagern des Werkzeugs.
19. Nach lang andauernder Benutzung können extreme Schwingungen Taubheitsgefühle in den Händen hervorrufen. Zu Ihrem
eigenen Gesundheitsschutz ist es ratsam, öfters eine Pause bei der Arbeit einzulegen.
20. Die Arbeit mit dem Werkzeug ist sofort einzustellen, wenn sich der Benutzer während der Arbeit unwohl fühlt oder ein Kribbeln
empndet.
21. Achten Sie besonders darauf, dass die Luftzufuhr beim Luftschlauch nicht unerwartet unterbrochen wird bzw. die
Luftversorgung ruckartig austritt. Dies kann zu Schäden führen.
22. Lagern Sie das Werkzeug niemals in einer feuchten Umgebung!
Allgemeine Sicherheitshinweise:

10
Wartungshinweise
1. Nach dem Gebrauch oder vor dem Anschluss ist es ratsam, mit etwas Öl den
Drucklufteingang zu schmieren und nach ein paar Sekunden einen Testlauf zu starten.
2. Das Werkzeug soll regelmäßig - jeweils nach einer 3- oder 4-stündigen Benutzung - mit
Schmieröl gewartet werden.
3. Bitte verwenden Sie auf keinen Fall entflammbares oder flüchtiges Öl zur Wartung des
Werkzeugs. NUR das von dem Hersteller angegebene Schmieröl verwenden!
4. Nach der endgültigen Abnutzung des Werkzeugs befolgen Sie alle Umweltschutzrechtlinien
für die Abfallentsorgung bzw. Abfallbeseitigung.
Pneumatik-Öl
Druckluftzufuhr
Reguläre Wartung
