MADER ST-HT260B User manual

Agradecemos, desde já, ter adquirido os nossos equipamentos. Esta ferramenta não é para uso
profissional, tem uma garantia de 24 meses. Esta garantia não cobre danos causados por mau uso,
quedas, uso intensivo ou desgaste de peças ou acessórios. Não force a máquina nem a exponha a trabalho
contínuo superior a 20 minutos.
Ante todo queremos darle las gracias haber adquirido uno de nuestros productos. Este aparato no es
profesional. Tiene garantía de 24 meses. Perderá esta garantía si no cumple las normas de operación,
mantenimiento, seguridad y desgate de las piezas o accesorios. No exceder la capacidad del aparato y no
trabajar continuamente más de 20 minutos.
We would like to thank you for choosing our products. This tool wasn't designed for professional use.
It has a 24 months warranty which doesn't include damage caused by misuse, exhaustive use or parts and
acessories wear out. Do not overload the tool and do not use it continuously over 20 minutes.
25.4CC
560mm

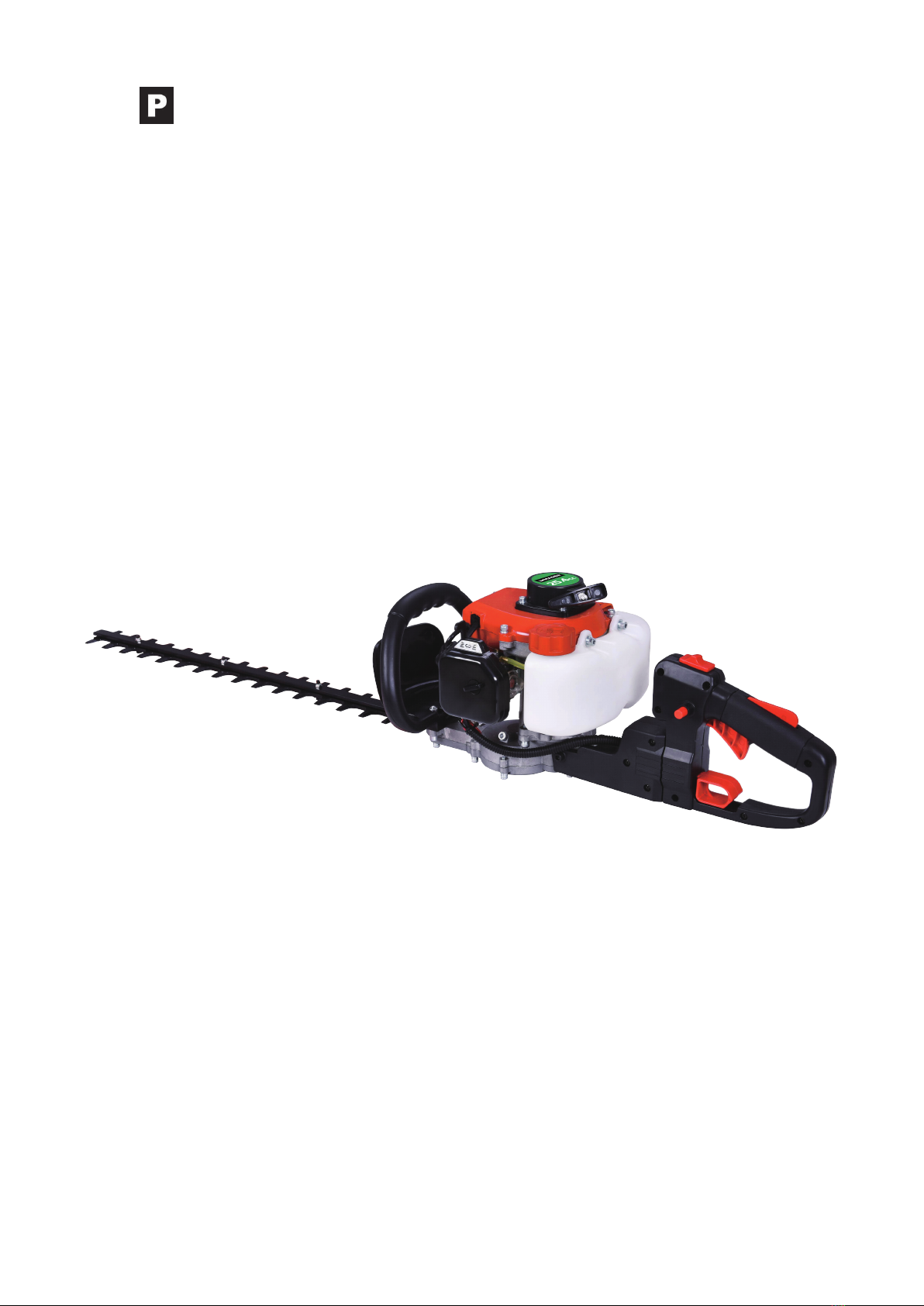

PODADORA DE SEBES
PODADORA DE SETOS
HEDGE TRIMMER
ST-HT260B

Estimado Cliente,
Desde já agradecemos ter escolhido um dos nossos produtos Mader Garden.
PODADORA DE SEBES 25.4CC
YR-HT260B
Manual de Instruções
POR FAVOR LER ATENTAMENTE O MANUAL DE INSTRUÇÕES ANTES DE USAR ESTE

EQUIPAMENTO.
AVISO
Para reduzir o RISCO de ferimentos, o utilizador deve ler e compreender o manual de
instruções antes de utilizar a podadora de sebes. O fabricante reserve-se o direito de
alterar os dados técnicos em aviso prévio.
Os dados técnicos podem alterar de país para país.
Não empreste a podadora de sebes sem o manual.
Obrigada por ter escolhido a nossa podadora de sebes. Este equipamento é o
resultado de um longo programa de desenvolvimento e muitos anos de conhecimento
e experiência.
Esta podadora de sebes combina as vantagens da tecnologia em estado de arte com
um design ergonómico. É leve, acessível, compacta e representa um equipamento
profissional capaz de atender a várias aplicações. Leia, compreenda e siga todos os
procedimentos de funcionamento e de segurança listados no manual de instruções
antes de utilizar o equipamento.

SÍMBOLOS
É muito importante compreender os seguintes símbolos quando ler este manual de
instruções.
AVISO/PERIGO Mistura combustível
Leia, compreenda e siga Arranque manual
o manual de instruções
Proibido Paragem emergência
Não fumar Primeiros socorros
Não manter chamas abertas Reciclagem
Utilize luvas de proteção ON/START
Mantenha a zona de trabalho
OFF/STOP
livre de pessoas e animais
Utilize proteção para olhos e ouvidos
INSTRUÇÕES DE SEGURANÇA
Instruções Gerais
-Esta máquina pode causar ferimentos graves se usada
incorretamente.
Para assegurar um funcionamento correto, os
utilizadores devem ler o manual para se tornarem
familiares com o manuseio da podadora de sebes. Os
utilizadores que não possuam informação suficiente
correm o risco de se magoarem a si ou outros.
- Recomenda-se o empréstimo da máquina apenas a
pessoas que mostrem ter experiência no manuseio de
podadoras de sebes.
Forneça sempre o manual de instruções.
- Os utilizadores iniciantes devem pedir ao vendedor
dicas básicas para se familiarizarem com o manuseio de
uma podadora a motor.
- Crianças e adolescentes menores 18 anos não devem
trabalhar com a máquina. Adolescentes com idade superior a 16 anos podem, contudo,
utilizar este equipamento para praticar sob a supervisão de um utilizador experiente.

- Utilize a podadora com o máximo cuidado e
atenção.
-Nunca utilize esta podadora se estiver sob
influência de álcool, se estiver cansado ou
sonolento devido a medicação ou em
qualquer outra situação em que o seu
discernimento possa ser afetado e, por isso,
não possa trabalhar com o equipamento de
forma segura.
USO DA PODADORA
Este equipamento foi concebido para cortar folhas e ramos de árvores e sebes e nunca
deve ser utilizado com outro propósito, a fim de evitar acidentes ou ferimentos.
EQUIPAMENTO DE PROTEÇÃO PESSOAL
-Durante o transporte, certifique-se que a lâmina tem sempre a proteção.
-Utilize sempre vestuário funcional e apropriado. Não use jóias nem roupa larga
que possa ficar presa em arbustos ou na máquina.
-Para evitar ferimentos nos olhos, mãos ou pés e também para proteger os ouvidos,
utilize o seguinte equipamento de proteção durante a utilização da podadora.
-Utilize sempre óculos de proteção.
-Utilize sempre equipamento de proteção contra ruído como tampões,
auscultadores, etc.
-Utilize sempre vestuário que proteja as pernas e outras partes expostas do seu
corpo.
-Luvas feitas de cabedal grosso fazem parte do equipamento recomendado e
devem ser utilizadas durante a utilização da podadora.
-Utilize sempre calçado anti-derrapante.

TRABALHAR COM A PODADORA
- Verifique se não existem obstáculos num
perímetro de 15m. Pessoas ou animais
também devem ser mantidos afastados.
- Antes de trabalhar, verifique se a
podadora pode ser utilizada em segurança.
Verifique a segurança do acelerador.
Confirme se o travão funciona. As pegas
devem estar limpas e secas para testar a
função do interruptor STOP.
Coloque a podadora em funcionamento de
acordo com as instruções.
Não utilize outros métodos para pôr o
motor a trabalhar!
- Utilize a podadora para o fim para o qual foi
concebida.
- Coloque a podadora a trabalhar apenas depois de a montagem estar completa assim
como os acessórios fornecidos.
- Antes de começar, certifique-se que a lâmina não entra em contacto com outros
objetos como ramos, pedras, etc.
- Caso note algum problema no motor, pare de trabalhar imediatamente.
- Durante o trabalho, mantenha ambas as mãos nas pegas e mantenha o controlo. As
pegas devem estar sempre limpas de humidade, óleo, etc.
Mantenha sempre o equilíbrio
- Utilize sempre no exterior.
- Evite inalar gases do escape. Nunca trabalhe
com a máquina em ambientes fechados (risco
de sufocação e envenenamento). O monóxido
de carbono é um gás inodoro. Certifique-se
que existe uma ventilação adequada.
- Pare o motor sempre que descansar e
sempre que deixar a podadora sem
supervisão. Coloque-a num local seguro para
prevenir danos a outrém.
- Nunca trabalhe com uma máquina que
apresenta um escape danificado.
- Pare o motor durante o transporte.
- Segure bem a máquina antes de a
transportar no veículo, a fim de evitar fugas
de combustível.
- Quando transportar a podadora certifique-
se que o depósito está completamente vazio para evitar fugas de combustível.
ATESTAR

- Para reduzir o risco de incêndio e queimaduras, manuseie o combustível com cuidado
porque este é altamente inflamável.
- Antes de abastecer pare o motor. Mantenha-se afastado de chamas abertas e não
fume.
- Não tente abastecer um motor quente ou a
trabalhar.
- Evite o contacto da pele com produtos à
base de petróleo. Não inale vapores de
combustível. Utilize sempre luvas de
proteção durante o abastecimento. Mude e
limpe o vestuário de proteção em intervalos
regulares.
- Tenha atenção para não entornar
combustível ou óleo e limpe até secar antes
de pôr o motor a trabalhar. Deixe as roupas molhadas secarem antes de as colocar
num contentor apropriado e coberto, a fim de prevenir uma combustão espontânea.
- Evite o contacto do combustível com a sua roupa. Troque de roupa imediatamente
se esta ficar salpicada com combustível.
- Verifique a tampa em intervalos regulares, certificando-se que fica devidamente
apertada.

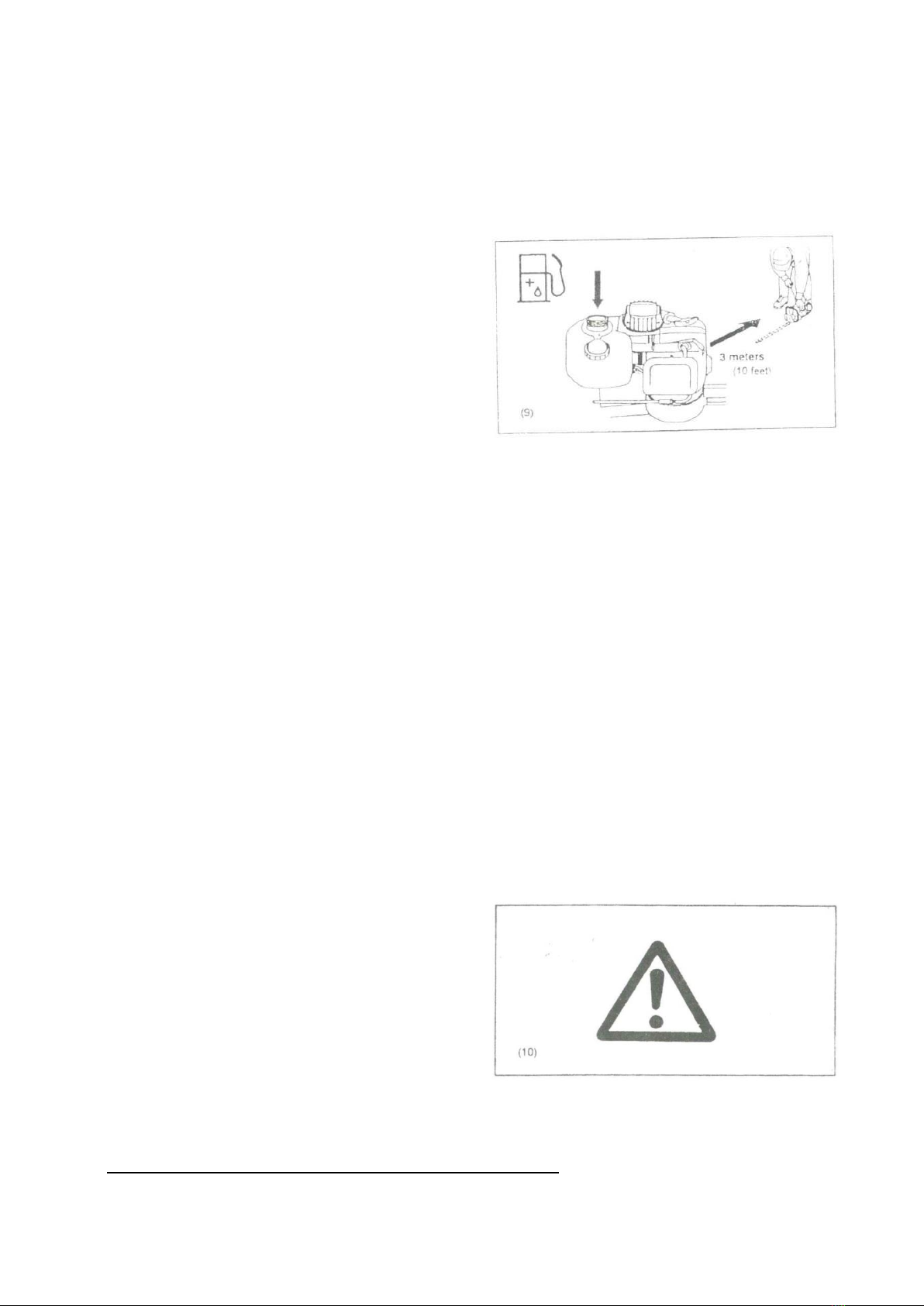

- Aperte bem o parafuso de trinco do depósito. Afaste-se cerca de 3 metros do ponto
de abastecimento antes de pôr o motor a trabalhar.

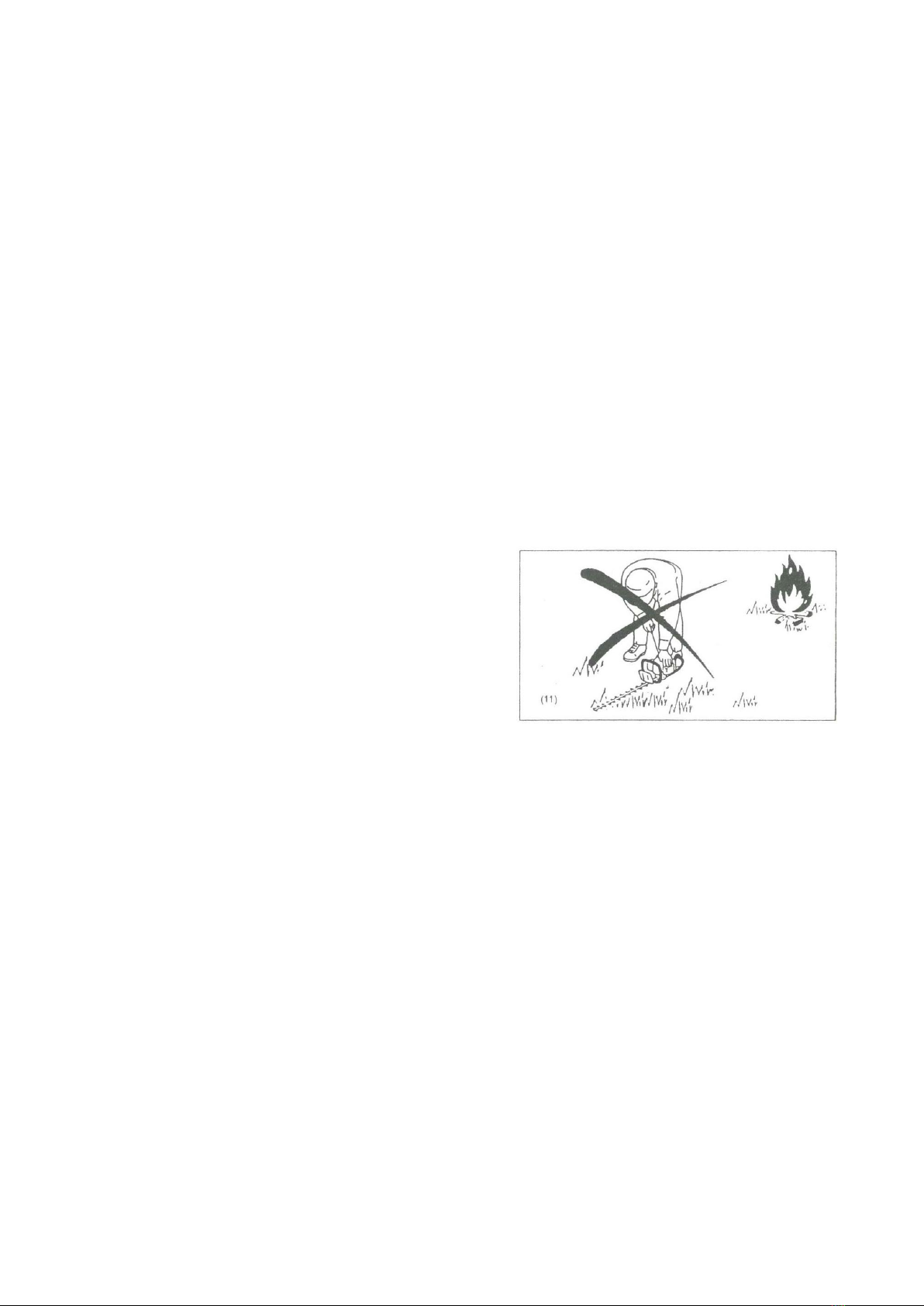

- Nunca ateste em ambientes fechados. Os vapores do combustível acumulam ao nível
do solo (risco de explosões).
- Transporte e guarde combustível apenas em contentores certificados. Certifique-se
que o combustível armazenado não está ao alcance das crianças.
- Quando misturar gasolina com óleo para motores a dois tempos, utilize apenas
gasolina que não contenha etanol nem metanol. Isto previne danos nas linhas de
combustível e outras peças do motor.
- Certifique-se que o equipamento está devidamente montado e em boas condições
de funcionamento.
MÉTODO DE FUNCIONAMENTO
- Utilize a podadora apenas com boa luz e
visibilidade. Durante as estações frias, tenha
cuidado com as zonas húmidas e escorregadias,
gelo e neve. Utilize sempre calçado adequado.
- Não se estique nem se detenha em suporte
instável. Mantenha sempre o equilíbrio.
- Mantenha ambos os pés no chão.
-Nunca se coloque numa escada para trabalhar
com a podadora.
- Nunca suba a árvores para cortar com a podadora.
-PERIGO – MANTENHA AS MÃOS AFASTADAS DAS LÂMINAS

Não coloque ramos ou outros materiais a cortar nas laminas com as suas próprias mãos
nem toque nas lâminas em movimento. Nunca segure a máquina pelas lâminas expostas ou
extremidades cortantes.
CUIDADO - As lâminas podem continuar a girar mesmo depois de desligar a máquina.
- MANTENHA AS MÃOS E TODAS AS PARTES DO CORPO AFASTADAS das lâminas. As
extremidades são afiadas e podem causar ferimentos mesmo quando a máquina está
desligada.
- ANTES DE CORTAR, verifique se existem fios, cordas, vidros ou outros objetos estranhos
que possam entrar em contacto com as lâminas.
- Mantenha ambas as mãos nas pegas quando trabalhar com a podadora.
- Antes de limpar resíduos que possam estar presos, certifique-se que o motor está parado
e as lâminas pararam de se mexer.
- Tenha cuidado com cabos e vedações elétricas. Antes de cortar, certifique-se que não
existem cabos elétricos na zona de trabalho.
- Para reduzir o risco de tropeçar e perder o controlo, não caminhe para trás enquanto
trabalhar com a podadora.
INSTRUÇÕES DE MANUTENÇÃO
- Pare sempre o motor antes de limpar ou fazer a
manutenção das peças.
-MANTENHA A MÁQUINA CUIDADA. Mantenha as
extremidades limpas e afiadas para um desempenho
melhor e mais seguro. Siga as instruções para
lubrificação e manutenção adequadas.
- Seja consciente com o ambiente. Trabalhe com a
podadora com o mínimo de ruído e poluição possíveis.
Tenha particular atenção com o ajuste do contacto do carburador.
- Limpe a podadora em intervalos regulares e verifique se todos os parafusos e porcas estão
devidamente apertados.
- Nunca faça a manutenção nem guarde a podadora próxima de chamas abertas, faíscas,
etc.
- Guarde sempre a podadora num compartimento trancado e bem ventilado e com o
depósito vazio fora do alcance das crianças.
Observe e siga todas as instruções de prevenção de acidentes.
Não tente modificar a podadora de forma alguma correndo o risco de comprometer a sua
segurança.
O desempenho da manutenção ou trabalho de reparação feito pelo utilizador está limitado
às atividades descritas neste manual de instruções. Utilize apenas peças genuínas e
acessórios fornecidos pelo ponto de venda.
O uso de acessórios e ferramentas não aprovados aumenta o risco de acidentes e
ferimentos. Não aceitamos qualquer responsabilidade por acidentes ou danos causados pelo
uso de acessórios não recomendados.
PRIMEIROS SOCORROS

Em caso de acidente, certifique-se que
tem por perto um estojo de primeiros
socorros.
EMBALAGEM
Esta podadora é entregue numa
embalagem de cartão de modo a prevenir
danos durante o transporte. Esta
embalagem, sendo de cartão, pode ser
reutilizável para reciclagem.
DADOS TÉCNICOS
Modelo
YR-HT260B
Dimensões (L x W x H ) mm
840 × 246 × 225
Peso (com a proteção da lâmina) kg
5.8
Volume (depósito do combustível) cm3
600
Cilindrada cm3
21.7
Comprimento de corte mm
560
Desempenho máximo do motor kw
0.74
Velocidade maxima da lamina m/s
1.88
Velocidade ao ralentí 1/min
2600
Velocidade da embraiagem 1/min
3600
Tipo de carburador
WANGYE
Tipo de sistema de ignição
Sistema de ignição sólida

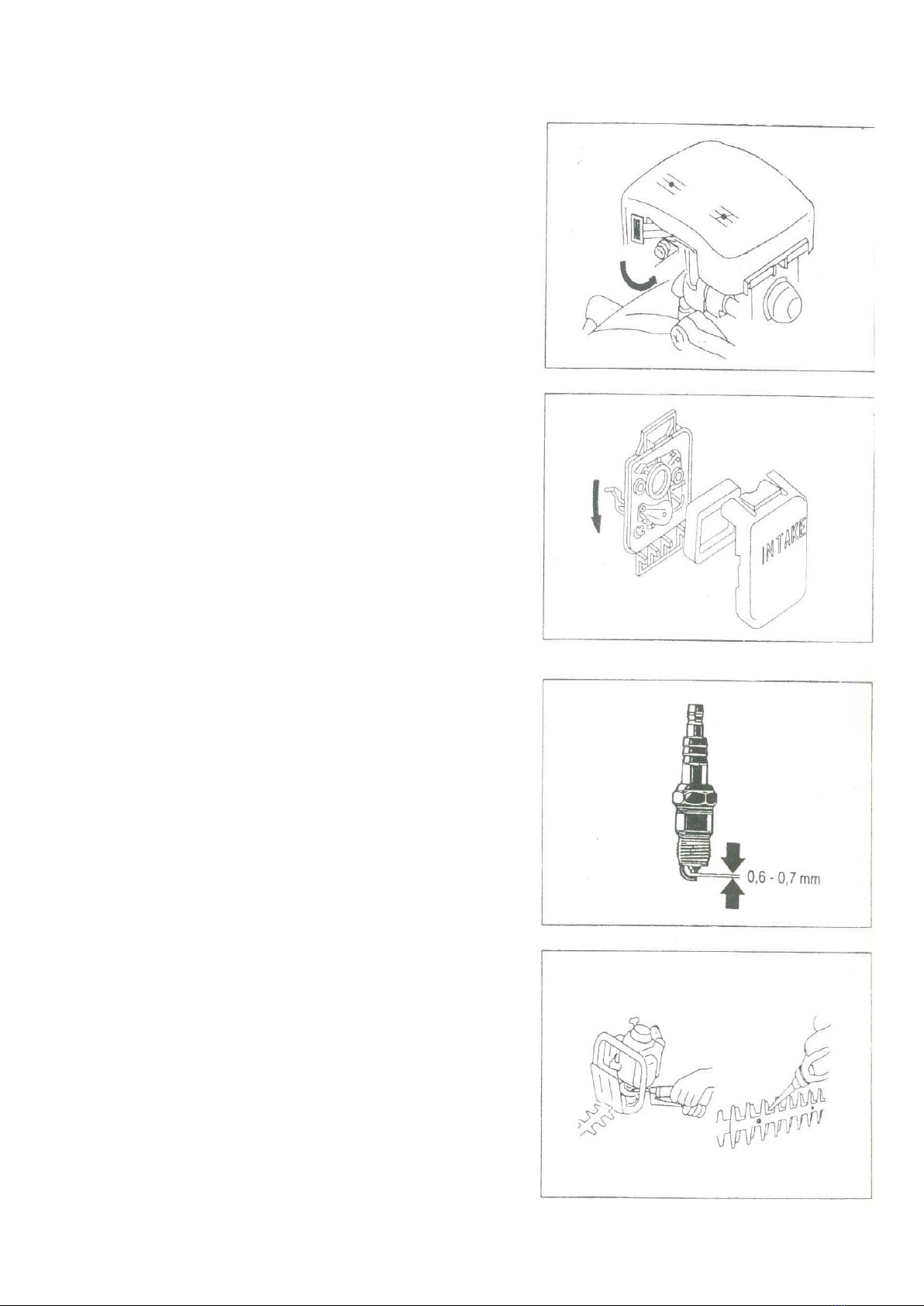

Tipo de vela
NGK-BM7A
Espaço dos elétrodos mm
0.6-0.7
Razão da mistura (combustível: óleo para 2
tempos MAKITA)
50:1
Razão das velocidades
14:58
1) Os dados consideram igualmente os modos de funcionamento com a velocidade
ao ralenti e a velocidade máxima.
PEÇAS PRINCIPAIS

NOME DA PEÇA
NOME DA PEÇA
1
Lâmina
7
Acelerador
2
Pega dianteira
8
Pega traseira
3
Corda de arranque
9
Escape
4
Tampa do depósito
10
Caixa de velocidades
5
Carburador
11
Proteção da lâmina
6
Interruptor STOP (ON-OFF)
COMBUSTÍVEIS/ATESTAR
Mistura de óleo e combustível

Verifique o depósito e ateste com combustível novo e limpo de acordo com a mistura
recomendada, para assegurar uma vida longa à máquina. Recomenda-se a utilização
das seguintes misturas.
Gasolina: óleo para motor a dois tempos =25:1
ESTE EQUIPAMENTO ESTÁ CERTIFICADO PARA TRABALHAR COM: GASOLINA + ÓLEO
PARA MOTORES A DOIS TEMPOS.
QUANDO MISTURAR GASOLINA COM ÓLEO PARA MOTORES A DOIS TEMPOS, UTILIZE
GASOLINA QUE NÃO CONTENHA ETANOL OU METANOL (TIPOS DE ÁLCOOL). ESTA
AÇÃO AJUDA A EVITAR POSSÍVEIS DANOS ÀS LINHAS DE COMBUSTÍVEL DO MOTOR E
OUTRAS PEÇAS DO MOTOR. NÃO MISTURE GASOLINA E ÓLEO DIRETAMENTE NO
DEPÓSITO.
IMPORTANTE:
O incumprimento das instruções para mistura do
combustível podem danificar o motor.
- O motor da podadora é um motor de dois tempos de alta
eficiência e trabalha com uma mistura de combustível e
óleo para motores a dois tempos. O motor foi concebido
para trabalhar com gasolina sem chumbo com um valor
mínimo de 91 octanas ROZ.
Caso este tipo de combustível não esteja disponível, pode
utilizar um combustível com um valor de octanas superior.
Não danificará o motor mas pode condicionar o
desempenho da máquina. A mesma situação pode surgir
devido ao uso de combustível com chumbo. Para obter o
máximo rendimento e proteger a sua saúde e o ambiente,
utilize apenas combustível sem chumbo.
- Para lubrificar o motor, utilize óleo para motores a dois tempos (grau de qualidade
TC-3), que deve ser adicionado ao combustível.
O motor foi concebido para ser utilizado com uma mistura de gasolina e óleo para
motores a dois tempos numa razão de 25:1 para proteger o ambiente. É
absolutamente essencial esta mistura para que a podadora
possa trabalhar devidamente.
- A mistura correta é:
Misturar 25 partes de gasolina com 1 parte de óleo para
motores a dois tempos (ver esquema à direita).
NOTA: Para preparar a mistura, comece por misturar toda a quantidade do óleo com
metade do combustível necessário. Utilize um recipiente aprovado para acrescentar o
combustível remanescente.
Agite bem a mistura antes de atestar o depósito.
Não acrescente mais óleo que o necessário para assegurar um funcionamento seguro,
caso contrário, irá resultar numa produção mais alta de resíduos de combustão que
irão poluir o ambiente e obstruir o canal de exaustão no cilindro, assim como o escape.
Para além disso, o consumo do combustível irá subir e o desempenho diminuir.

MANUSEAR PRODUTOS À BASE DE PETRÓLEO
É necessário cuidado extremo quando se manuseia combustível. O combustível pode
conter substâncias similares aos solventes. Ateste numa zona bem ventilada no
exterior. Não inale vapores de combustível e evite o contacto de combustível e óleo
com a sua pele. O contacto repetido ou por um período de tempo prolongado da sua
pele com estas substâncias pode resultar em inúmeras doenças de pele, podendo
também ocorrer reações alérgicas. Os olhos também podem tornar-se irritados com o
contacto do óleo, combustível, etc. Se estas substâncias entrarem em contacto com os
seus olhos, lave imediatamente com água limpa. Se os seus olhos continuarem
irritados, consulte um médico imediatamente!
ATESTAR
Pare sempre o motor e deixe-o arrefecer antes de
atestar.
- Limpe bem à volta da tampa do bujão para prevenir
que a sujidade entre no depósito.
- Aperte bem a tampa.
- Limpe a tampa e o depósito depois de atestar.
Limpe possíveis restos de combustível.
ARMAZENAR COMBUSTÍVEL
- O combustível não deve ser armazenado por um
período de tempo ilimitado.
- Compre apenas a quantidade necessária para uma
utilização de 4 semanas.
- Utilize apenas recipientes aprovados para guardar
combustível.
AVISO!
A gasolina é extremamente inflamável. Tenha muito
cuidado sempre que manusear misturas de combustível ou gasolina. Não fume nem
aproxime chamas do combustível.
PRECAUÇÕES ANTES DE COMEÇAR

- Por favor certifique-se que não há crianças,
espetadores ou animais a uma distância de 15
metros da zona de trabalho.
- Antes de usar, verifique sempre se a podadora
está apta para uma utilização segura. Verifique se o
mecanismo de corte está danificado. Verifique se a
alavanca de controlo e o interruptor STOP
funcionam devidamente.
Não é permitida a rotação do mecanismo de corte
durante a velocidade ao ralenti.
Em caso de dúvidas nos ajustes, contacte o ponto
de venda. Verifique se as pegas estão limpas e secas
e teste a função STOP do interruptor.
- Coloque a podadora a trabalhar de acordo com as
instruções. Não utilize outros métodos para pôr o
motor a trabalhar (consulte a secção de Arranque).
- Ligue o motor apenas depois de a montagem estar terminada. O funcionamento só
é permitido depois de todos os acessórios adequados estarem montados, caso
contrário há o risco de ferimentos.
- Antes do arranque, certifique-se que o mecanismo de corte não entra em contacto
com ramos, pedras, etc.
- Antes de cortar, inspecione a área e verifique se existem cabos, cordas, vidros ou
outros objetos estranhos que possam entrar em contacto com as lâminas.
Tenha atenção aos choques elétricos com os cabos elétricos e as vedações eletrificadas.
PÔR A PODADORA A TRABALHAR
Afaste-se cerca de 3 metros do local onde
abasteceu. Coloque a podadora numa zona limpa
do chão, verificando se a ferramenta de corte não
entra em contacto com o chão ou qualquer outro
objeto.

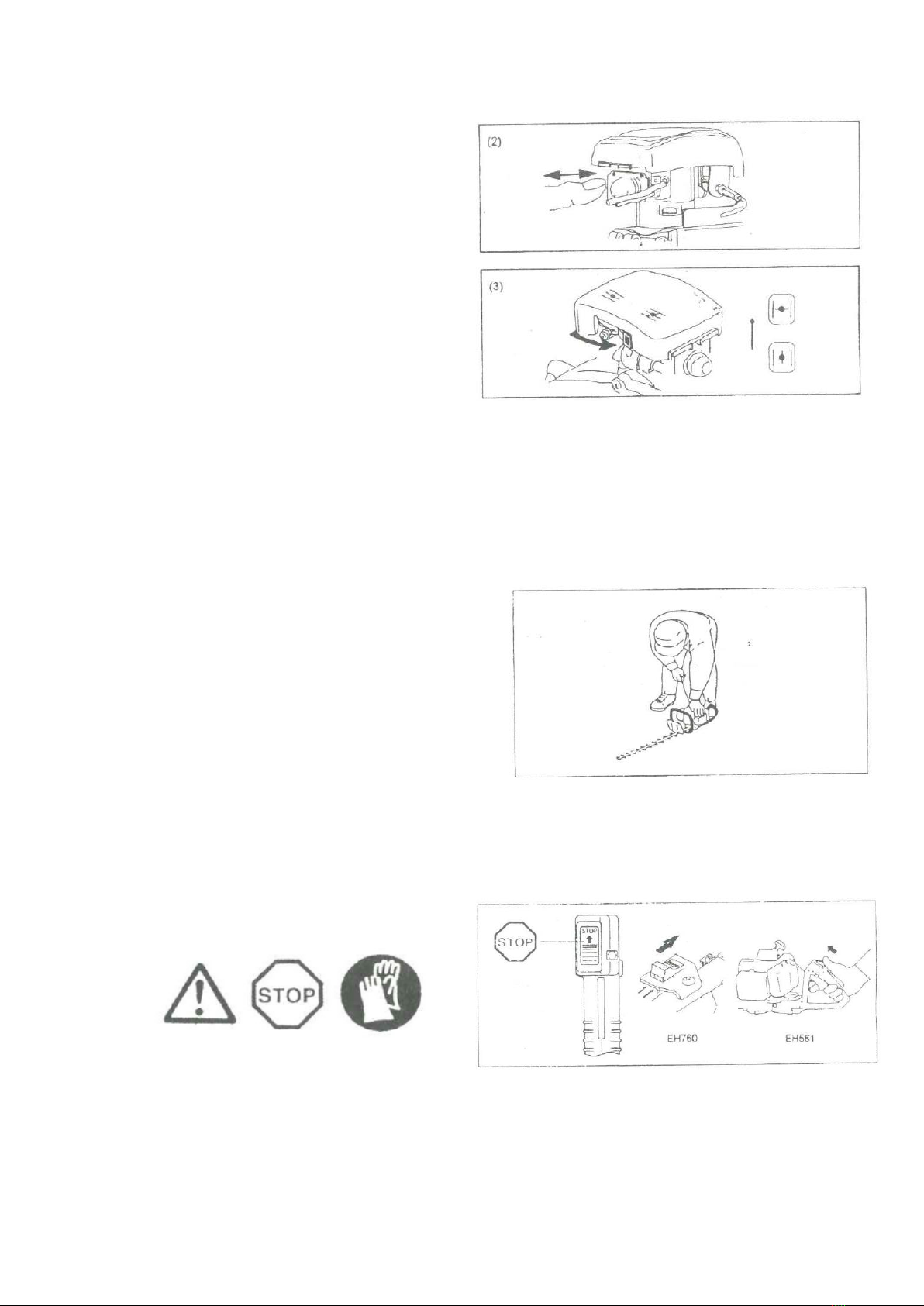

Arranque a frio (quando o motor está frio ou se está
parado há mais de 5 minutos ou quando se
acrescenta combustível no motor).
1 Prima o botão STOP (1) para a posição “1”.
2 Comece por premir o trinco A e depois o acelerador B (fig 1).
3 Mantenha o acelerador B para baixo
e depois prima o trinco do acelerador
C para cima (fig 2).
4 Mantenha o acelerador C para baixo,
solte o acelerador B para trancar o
acelerador B na posição (fig 3).

5 Dê alguns empurrões na bomba (2)
repetidamente (7 a 10 vezes) até que o
combustível comece a entrar na bomba.
6 Coloque o ar (3) na posição → aberta.
7 Segure a máquina firmemente para baixo
para não perder o controlo durante o
arranque do motor. Se a máquina não
estiver devidamente para baixo, o motor
pode desequilibrá-lo ou agitar a lâmina em
direção a um obstáculo ou o seu corpo.
8 Lentamente puxe a corda de arranque
até sentir resistência e continue a puxar
até ligar a ignição.
9 Solte o ar (3) para a posição fechado ← e puxe a corda de arranque novamente até
que o motor comece a trabalhar.
10 Assim que o motor comece a trabalhar, imediatamente bata e solte o acelerador de
modo a que o motor trabalhe ao ralentí.
11 Ponha o motor a trabalhar durante aproximadamente um minuto a uma velocidade
moderada antes de aplicar a velocidade máxima.
Arranque a quente： (Volte a pôr a trabalhar
imediatamente depois de o motor ter parado).
Quando voltar a pôr a trabalhar um motor
quente ，comece por tentar o seguinte
procedimento：1，7，8. Se o motor não começar
a trabalhar, repita os passos 1-11.
Nota：Não puxe a corda de arranque até ao
máximo nem permita que ela volte sem
controlo. Deve voltar lentamente.
PARAR A PODADORA
1. Solte o acelerador totalmente.
2. Prima o interruptor 1-O (interruptor on/off) para a posição “O”，para reduzir a
rotação e o motor parar.
FUNCIONAMENTO DA PODADORA

-Leia e siga atentamente as instruções de
segurança.
-Mantenha as mãos afastadas das lâminas.
-Nunca toque no mecanismo de corte durante o
arranque e funcionamento da máquina.
-Evite inalar gases de exaustão.
-Todos os acessórios de proteção fornecidos com
a máquina devem ser utilizados durante o
funcionamento.
-Nunca trabalhe com a máquina se o escape
apresentar danos ou for inexistente.
-Utilize a podadora apenas com boa luz e
visibilidade. Mantenha sempre o equilíbrio.
-Nunca trabalhe em superfícies instáveis.
-Retire areia, pedras, pregos, cabos, etc. que
possam existir na zona de trabalho. Os objetos
estranhos podem danificar as lâminas.
-Antes de iniciar o corte, as lâminas devem
atingir a velocidade máxima.
-A mão direita deve segurar com o polegar e os
dedos devem envolver as pegas.
-Quando soltar o acelerador, aguarde alguns
minutos até que as laminas parem.
-A velocidade de corte não pode ser ajustada
com o acelerador na posição velocidade rápida.
-Durante o corte, posicione a máquina num
ângulo de 15-30’.
-Se a podadora for usada com movimentos
circulares contra a extremidade da podadora,
esta é usada com movimentos pendulares
circulares, agitando para cima e para baixo
junto à podadora.
-Preste especial atenção quando cortar sebes
dispostas em vedações eletrificadas.
As lâminas não devem entrar em contacto com
a vedação ou poderão ficar destruídas.
-Não use a podadora continuamente por tempo prolongado. É normal fazer uma
pausa de 10 a 20 minutos a cada 50 minutos de funcionamento.
-Se as lâminas atingirem pedras ou outros objetos duros, desligue a máquina
imediatamente e verifique se as lâminas estão danificadas. Substitua lâminas
danificadas antes de voltar ao trabalho.
-O motor deve ser imediatamente desligado em caso de problemas.
-Verifique o carburador e a razão combustível / óleo.
-Não tente retirar resíduos que tenham ficado encravados com as lâminas a

trabalhar. Pouse a máquina, desligue-a e retire os resíduos.

INSTRUÇÕES DE MANUTENÇÃO

-Desligue o motor e retire o conetor da vela quando substituir ou afiar ferramentas
de corte. Também deve limpar os mecanismos de corte ou levar a cabo algum tipo
de manutenção.
-Nunca tente endireitar ou soldar lâminas de corte
danificadas.
-Inspecione as lâminas de corte com o motor desligado,
em intervalos regulares. Tenha em atenção que os
dentes são afiados.
-Utilize luvas de pele sempre que manusear ou afiar lâminas.
Afiar lâminas
Se as extremidades estão redondas e já não cortam bem, afie apenas a porção
sombreada. Não afie as superfícies de contacto (superfícies que deslizam) das
extremidades inferior e superior.
-Antes de afiar, certifique-se que a lâmina está bem presa e desligue o motor,
retirando a tampa da vela.
-Utilize luvas, óculos de proteção, etc.
-Uma extremidade que seja demasiado afiada ou com frequência vai perder a sua
camada protetora. Deste modo, torna-se redonda e muito rapidamente.

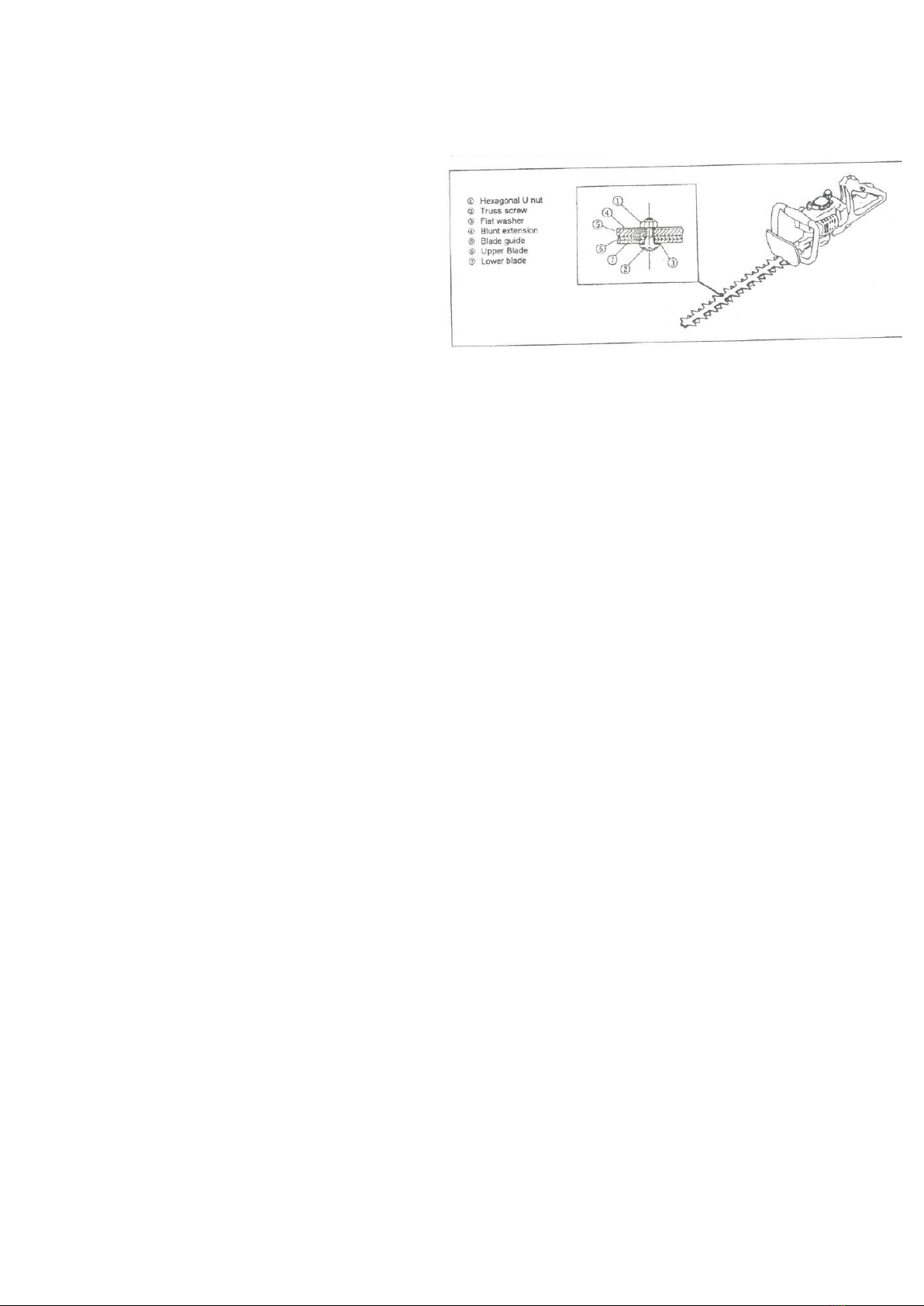

Ajustar lâminas
As laminas desgastam-se ao fim de uso prolongado. Se notar que o corte já não é tão
bom, ajuste conforme se segue.
1. Solte a porca.
2. Aperte ligeiramente com o guia até parar de girar e depois volte a apertar ¼ até ½
volta.
3. Aperte bem a porca, segurando o parafuso ao mesmo tempo com o guia.
4. Lubrifique as lâminas depois de
ajustar acima com óleo.
5. Ponha o motor a trabalhar e acelere e
desacelere durante um minuto.
6. Pare o motor e toque nas lâminas com
as mãos. Se estiverem
suficientemente quentes de modo a
conseguir manter as suas mãos,
significa que fez o ajuste correto. Se
estiverem demasiado quentes para
tocar, solte o parafuso uma volta e
repita o ponto 5 para ver se estão
devidamente ajustadas.
NOTA: Deve sempre parar o motor antes
de cada ajuste.
As lâminas têm um entalhe à volta do parafuso. Se encontrar pó no final de cada
entalhe, limpe.

Verificar e ajustar a velocidade ao
ralenti
A lamina não deve trabalhar quando a
alavanca de controlo está totalmente
solta.
-A velocidade ao ralentí deve ser de
2,600 rpm.
Se necessário, corrija com o
parafuso de regulação (a lamina não deve estar a trabalhar quando o motor está
ao ralentí).
⚫No sentido dos ponteiros do relógio para uma taxa de revolução mais rápida.
⚫No sentido contrário ao dos ponteiros do relógio para uma taxa de revolução
mais lenta. Verifique se há diferença suficiente entre a velocidade ao ralentí e
da embraiagem para assegurar que a ferramenta de corte está parade
enquanto o motor está ao ralentí. (Se necessário, reduza a velocidade ao
ralentí). Se a máquina continuar a trabalhar, consulte o ponto de venda.
⚫A embraiagem deve trabalhar a uma velocidade mínima de 3,250 rpm.
⚫Verifique o funcionamento do interruptor STOP, a alavanca de bloqueio e o
botão de trinco.
Limpar o filtro de ar – Cada 8 horas (Diariamente)
-Retire a tampa do filtro de ar.
-Empurre o ar para cima (seta), para prevenir que as partículas de sujidade entrem
no carburador.
-Retire a esponja, lave com água morna e deixe secar completamente.
-Depois de limpar, volte a colocar a esponja e a tampa do filtro de ar.
NOTA: Se houver excesso de pó ou sujidade a aderir ao filtro de ar, limpe
diariamente. Um filtro de ar obstruído pode tornar difícil ou impossível o
arranque do motor ou aumentar a velocidade de rotação do motor, causando
danos.
Verificar a vela – Cada 8 horas (Diariamente)
-Utilize a chave fornecida para retirar e colocar a vela.
-O espaço entre os dois elétrodos da vela deve ser de 0.6 a 0.7 mm. Se o espaço for
demasiado largo ou apertado, ajuste-o. Se a vela estiver obstruída com carbon ou
suja, limpe bem ou substitua-a.
Lubrificar
-Lubrifique a caixa de velocidades pelo orifício a cada 10 a 20 horas (Shell alvania
Nº3 ou equivalente).
Cabeça de sucção no depósito – Cada 50 horas (Mensalmente)

-O filtro de feltro (1) da cabeça de sucção é usado para
filtrar o combustível necessário pelo carburador.
-Deve fazer uma inspeção visual periódica ao filtro de
feltro. Para isso, abra a tampa do depósito, utilize um
gancho e puxe a cabeça de sucção para for a pela
abertura do depósito. Os filtros que tenham
endurecido, estejam poluídos ou obstruídos devem
ser substituídos.
-O fornecimento insuficiente de combustível pode
resultar no excesso de velocidade máxima admitida.
Deste modo, é importante substituir o filtro de feltro
pelo menos quinzenalmente de modo a assegurar
um fornecimento satisfatório de combustível ao
carburador.
Limpar a porta de exaustão do escape – Cada 50 horas
(Mensalmente)
-Verifique a porta de exaustão do escape (2)
regularmente.
-Se estiver obstruída por depósitos de carbono, raspe
esses depósitos com cuidado com uma ferramenta
adequada.
-Não deixe que o carbono entre nas portas do motor.
Substituição das linhas de combustível: Cada 200 horas (Anualmente)
Revisão do motor: Cada 200 horas (Anualmente)
Substituição de embalagens e juntas: De cada vez que o motor for montado.
Qualquer Trabalho de manutenção ou ajuste que não tenha sido incluído e descrito
neste manual deve ser apenas executado pela assistência técnica.
VERIFICAÇÃO DIÁRIA E MANUTENÇÃO
Para assegurar uma duração longa e evitar danos no equipamento, siga os seguintes
procedimentos em intervalos regulares.
-Antes de iniciar o trabalho, verifique se a máquina apresenta parafusos soltos ou
se faltam peças. Preste particular atenção ao aperto dos parafusos das laminas – a
cada 8 horas (Diariamente)
-Antes de iniciar o trabalho, verifique sempre se há obstruções na passagem do ar
e nos cilindros. Limpe se necessário – A cada 8 horas (Diariamente)
-Depois de usar, siga os seguintes passos diariamente:
