Magma Mekatronik Makine Sanayi ve Ticaret Magmaweld ID 250T DC PULSE User manual

KULLANMA KILAVUZU
ID 250 T - ID 300 T
DC PULSE
TIG KAYNAK İNVERTÖRÜ
www.oerlikon.com.tr
DC INVERTER TIG
WELDING MACHINE
USER MANUAL

Magma Mekatronik önceden haber vermeksizin kullanma kılavuzundaki bilgilerde ve resimlerde değişiklik yapabilir.

İÇİNDEKİLER
GÜVENLİK KURALLARI
1. TEKNİK BİLGİLER
1.1 GENEL AÇIKLAMALAR

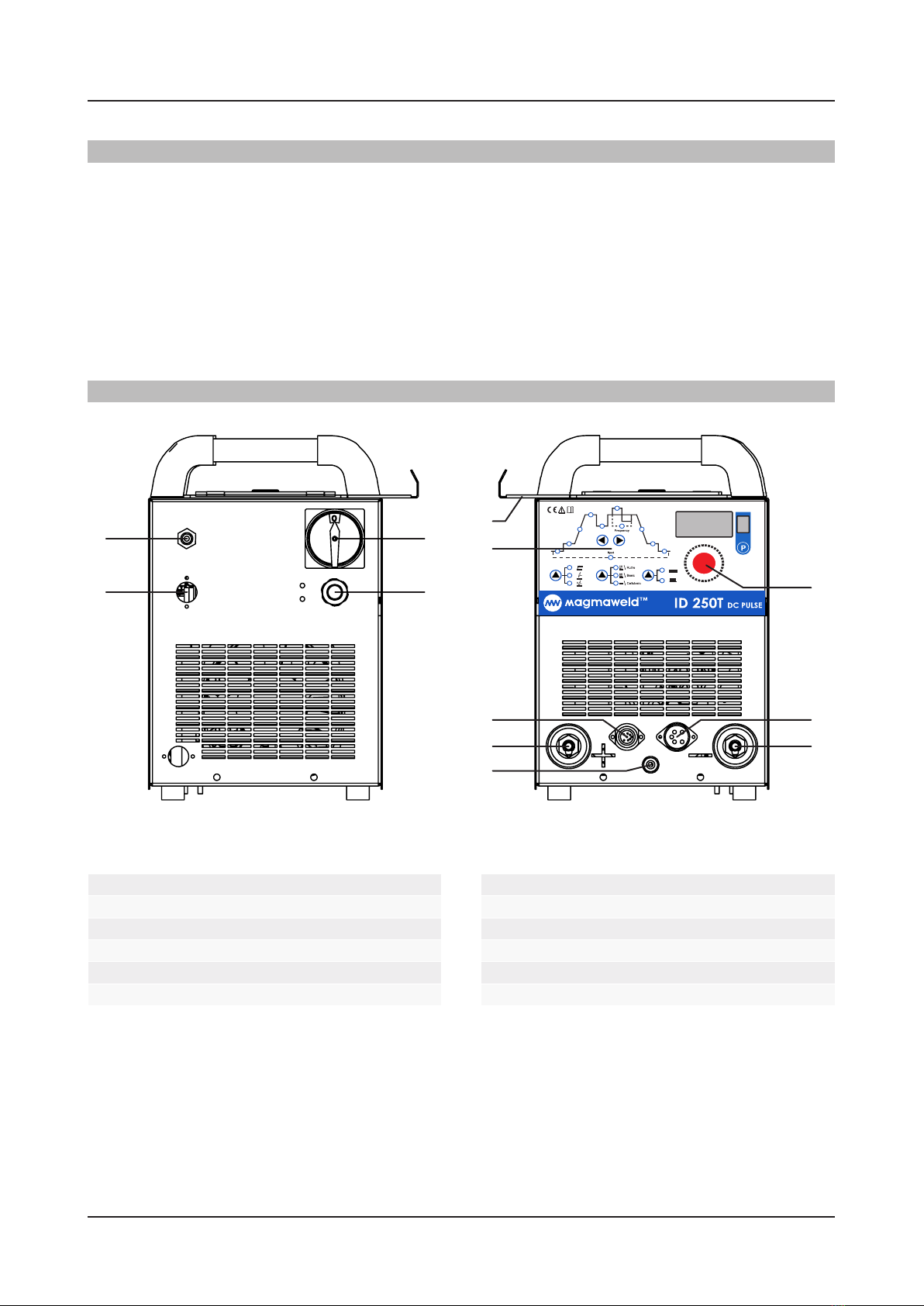

1.2 MAKİNE BİLEŞENLERİ
1.3 ÜRÜN ETİKETİ
1.4 TEKNİK ÖZELLİKLER
1.5 AKSESUARLAR
2. KURULUM BİLGİLERİ
2.1 TESLİM ALIRKEN DİKKAT EDİLECEK HUSUSLAR
2.2 KURULUM VE ÇALIŞMA TAVSİYELERİ

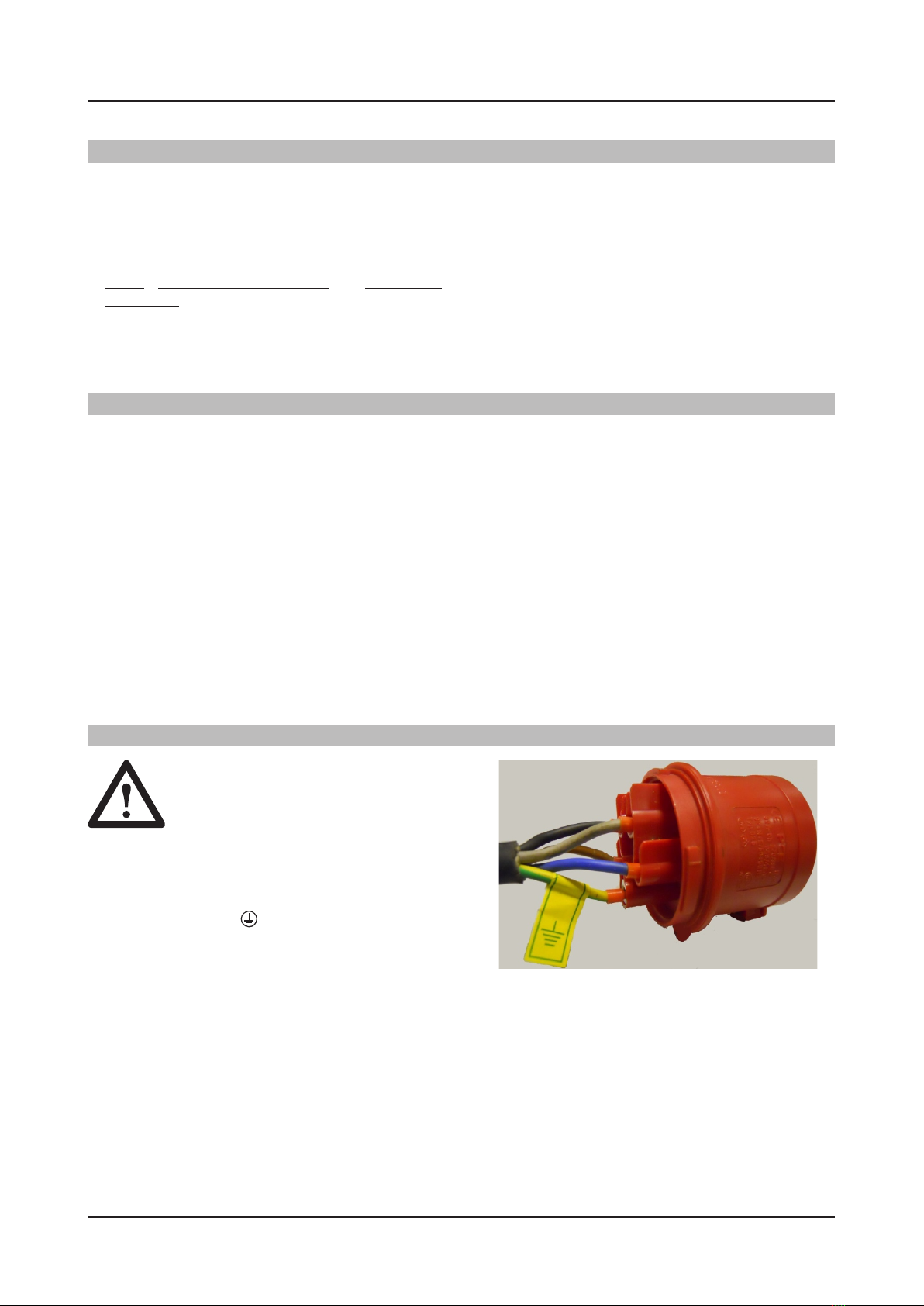

2.3 ELEKTRİK FİŞİ BAĞLANTISI
2.4 ŞEBEKEYE BAĞLAMA
2.5 KURULUM VE ÇALIŞMA TAVSİYELERİ
2.6 TIG KAYNAĞI İÇİN BAĞLANTILAR
2.6.1 Makineyi şebekeye bağlayın ve çalıştırın
2.6.2 Gaz Bağlantılar
2.6.3 Torç Soğutma Sistemi (Opsiyonel)
2.6.4 Torç Bağlantıları Hazırlama
2.6.5 Torç Bağlantıları
2.6.6 Topraklama Pensesi Bağlantıları
2.6.7 Tungsten Elektrodu Değiştirme
3. KULLANIM BİLGİLERİ

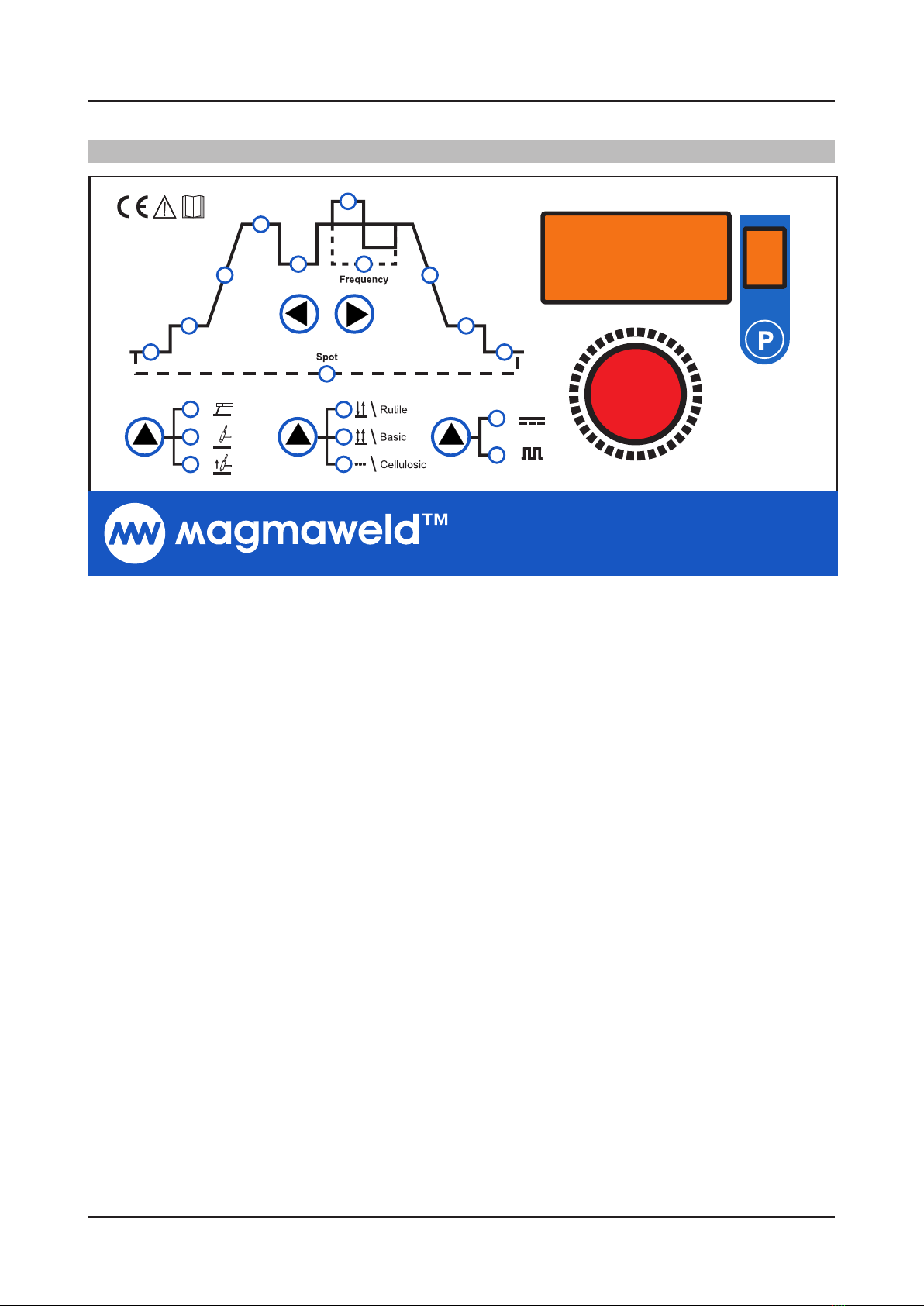

3.1 KONTROL PANELİ

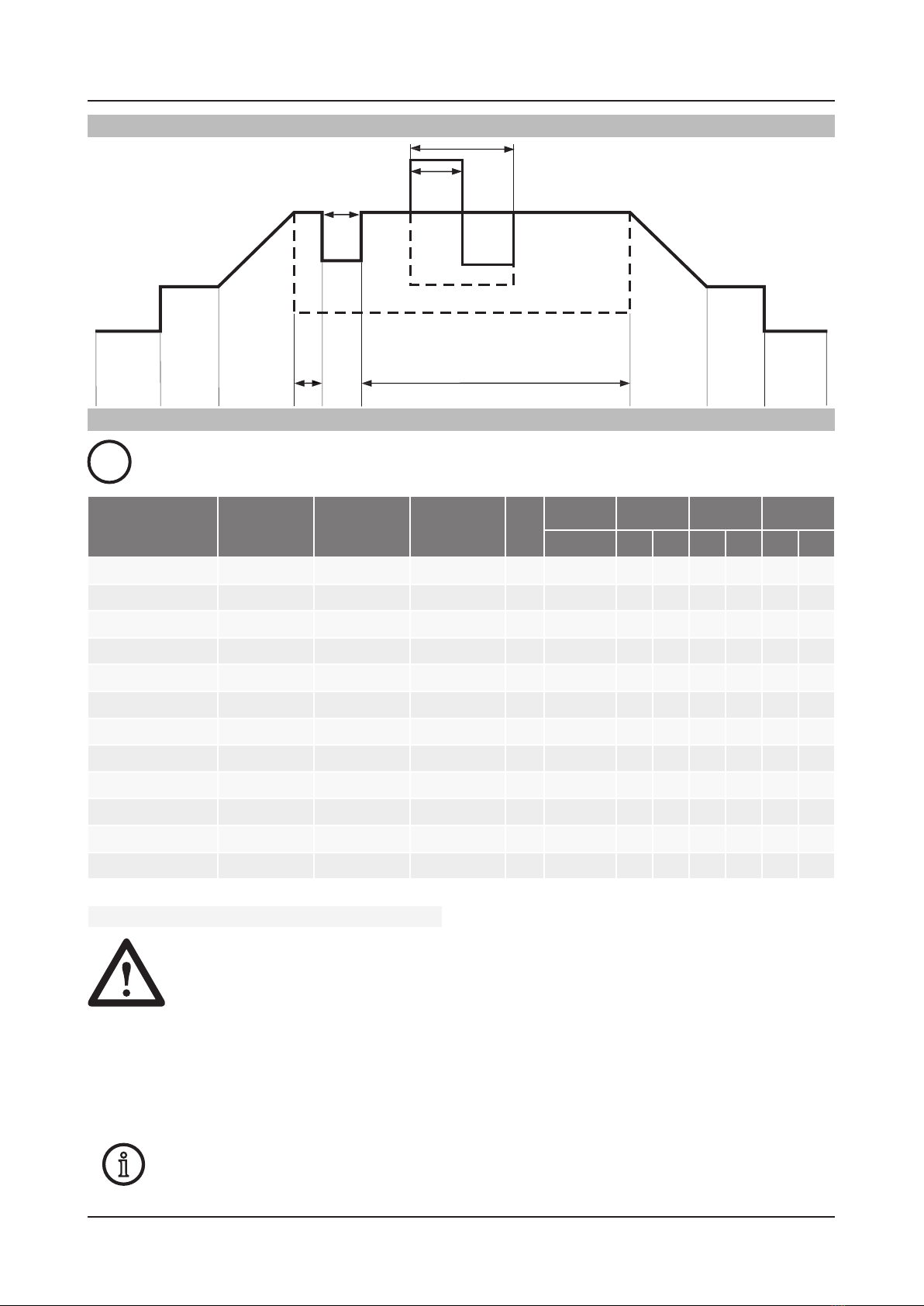

3.2 TIG EĞRİSİ
3.3 MENÜ YAPISI
3.3.1 TIG Kaynağı Yöntemi
3.3.2 TIG Kaynağı Modlarının Kullanımı
3.3.3 Örtülü Elektrod Kaynağı Yöntemi
3.4 HATA MESAJLARI
4. BAKIM VE ARIZA BİLGİLERİ
4.1 PERİYODİK BAKIMLAR
4.2 PERİYODİK OLMAYAN BAKIMLAR

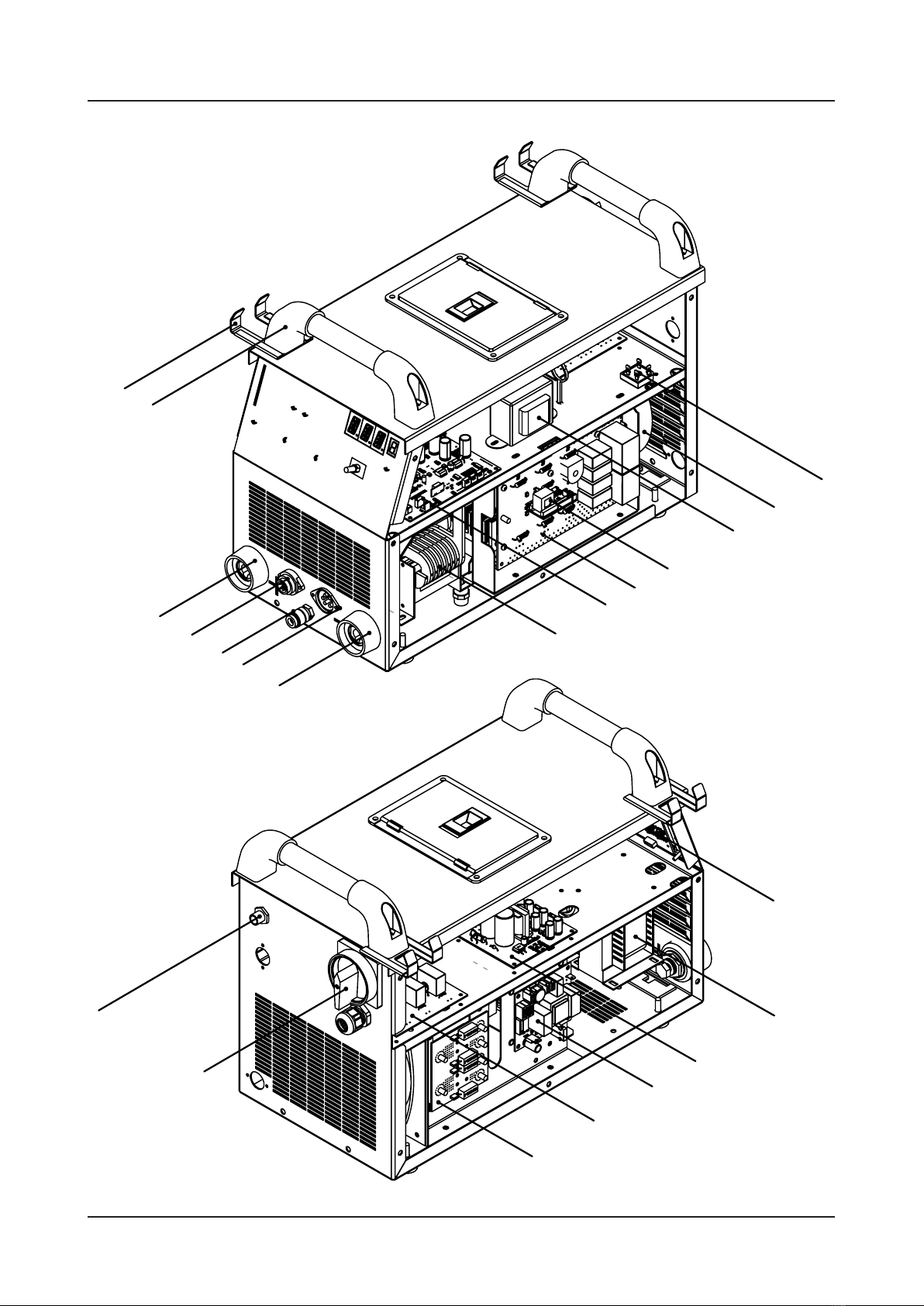

EK 1: YEDEK PARÇA
EK 2: YEDEK PARÇA LİSTESİ
EK 3: ID 250T DEVRE ŞEMASI
EK 4: ID 300T DEVRE ŞEMASI
....................................................................................................................................2
........................................................................................................................................6
...........................................................................................................................6
............................................................................................................................6
.........................................................................................................................................7
..............................................................................................................................8
.......................................................................................................................................8
...................................................................................................................................9
...............................................................................9
..................................................................................................9
..................................................................................................................9
..........................................................................................................................10
................................................................................................10
.......................................................................................................10
......................................................................................10
..............................................................................................................................10
................................................................................................11
...........................................................................................................11
.............................................................................................................................11
...................................................................................................11
.....................................................................................................11
.................................................................................................................................12
................................................................................................................................12
.............................................................................................................................................13
.........................................................................................................................................13
....................................................................................................................13
................................................................................................14
..................................................................................................14
..................................................................................................................................14
.......................................................................................................................15
........................................................................................................................15
.....................................................................................................15
......................................................................................................................................16
........................................................................................................................17
.......................................................................................................................18
.......................................................................................................................19
1ID 250 T / ID 300 T DC PULSE

2
GÜVENLİK BİLGİLERİNİN TANIMLANMASI
ŸKılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır.
ŸBu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu anlaşılmalı ve takip
eden açıklamalar dikkatlice okunarak olası tehlikeler engellenmelidir.
ŸKaynak işlemi sırasında operatörler dışındakileri, özellikle de çocukları çalışma sahasından uzak tutun.
GÜVENLİK KURALLARI
KILAVUZDA YER ALAN TÜM GÜVENLİK KURALLARINA UYUN!
ELEKTRİK ÇARPMALARI ÖLDÜREBİLİR
Kurulum prosedürlerinin ulusal elektrik standartlarına ve diğer ilgili yönetmeliklere uygun
olduğundan emin olun ve makinenin yetkili kişiler tarafından kurulmasını sağlayın.
ŸKuru ve sağlam izolasyonlu eldiven ve iş önlüğü giyin. Islak ya da hasar görmüş
eldiven ve iş önlüklerini kesinlikle kullanmayın.
ŸElektroda çıplak elle dokunmayın.
ŸElektrik taşıyan parçalara kesinlikle dokunmayın.
ŸEğer çalışma yüzeyine, zemine ya da başka bir makineye bağlı elektrodla temas
halindeyseniz kesinlikle elektroda dokunmayın.
ŸÇalışma yüzeyinden ve zeminden kendinizi izole ederek olası muhtemel elektrik
şoklarından korunabilirsiniz. Çalışma yüzeyiyle operatörün temasını kesecek
kadar büyük, yanmaz, elektriksel açıdan yalıtkan, kuru ve hasarsız izolasyon
malzemesi kullanın.
ŸElektrod pensesine birden fazla elektrod bağlamayın.
ŸMakineyi kullanmadığınız durumlarda kapalı tutun.
ŸMakineyi tamir etmeden önce tüm güç bağlantılarını ve/veya bağlantı fişlerini
çıkartın ya da makineyi kapatın.
ŸUzun şebeke kablosu kullanırken dikkatli olun.
ŸTüm kabloları olası hasarlara karşı sık sık kontrol edin. Hasarlı ya da izolasyonsuz
bir kablo tespit edildiğinde derhal tamir edin veya değiştirin.
ŸElektrik hattının topraklamasının doğru yapıldığından emin olun.
GÜVENLİK UYARILARININ KAVRANMASI
ŸKullanım kılavuzunu, makine üzerindeki etiket ve güvenlik uyarılarını dikkatli bir şekilde okuyunuz.
ŸMakine üzerindeki uyarı etiketlerinin iyi durumda olduğundan emin olunuz. Eksik ve hasarlı etiketleri
değiştiriniz.
ŸMakinenin nasıl çalıştırıldığını, kontrollerinin doğru bir şekilde nasıl yapılacağını öğreniniz.
ŸMakinenizi uygun çalışma ortamlarında kullanınız.
ŸMakinenizde yapılabilecek uygunsuz değişiklikler makinenizin güvenli çalışmasına ve kullanım ömrüne
olumsuz etki eder.
HAREKETLİ PARÇALAR YARALANMALARA YOL AÇABİLİR
ŸHareket halinde olan nesnelerden uzak durun.
ŸMakine ve cihazlara ait tüm kapak, panel, kapı, vb. koruyucuları kapalı ve kilitli tutun.
ŸAğır cisimlerin düşme olasılığına karşı metal burunlu ayakkabı giyin.
ID 250 T / ID 300 T DC PULSE

GÜVENLİK KURALLARI

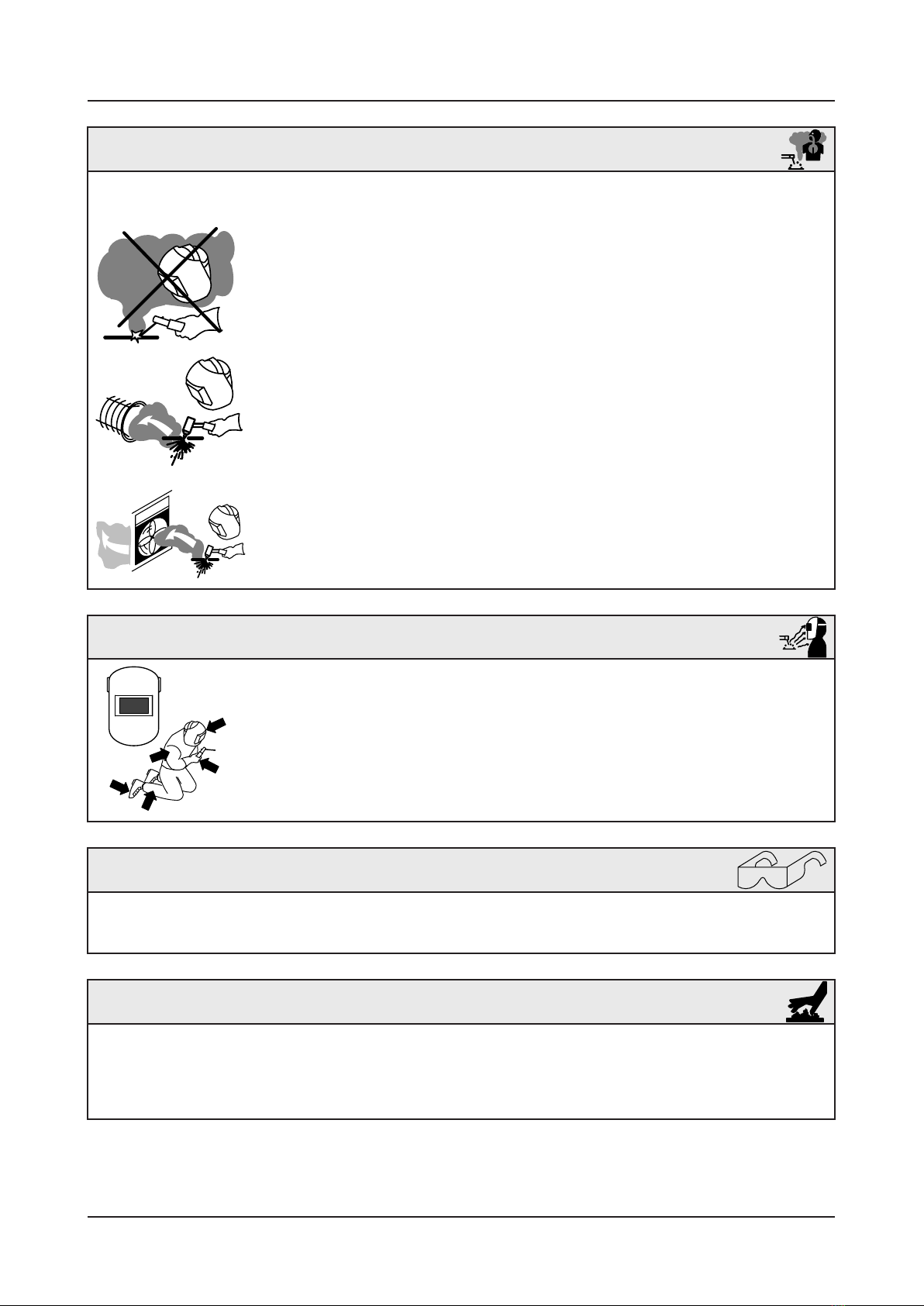

DUMAN VE GAZLAR SAĞLIĞINIZ İÇİN ZARARLI OLABİLİR
Kaynak ve kesme işlemi yapılırken çıkan duman ve gazın uzun süre solunması çok tehlikelidir.
ŸGözlerde, burunda ve boğazda meydana gelen yanma hissi ve tahrişler, yetersiz
havalandırmanın belirtileridir. Böyle bir durumda derhal havalandırmayı arttırın,
sorunun devam etmesi halinde kaynak işlemini durdurun.
ŸÇalışma alanında doğal ya da suni bir havalandırma sistemi oluşturun.
ŸKaynak ve kesme işlemi yapılan yerlerde uygun bir duman emme sistemi kullanın.
Gerekiyorsa tüm atölyede biriken duman ve gazları dışarıya atabilecek bir sistem
kurun. Deşarj esnasında çevreyi kirletmemek için uygun bir filtrasyon sistemi
kullanın.
ŸDar ve kapalı alanlarda çalışıyorsanız veya kurşun, berilyum, kadmiyum, çinko,
çinko kaplı ya da boyalı malzemelerin kaynağını yapıyorsanız, yukarıdaki önlemlere
ilave olarak temiz hava sağlayan maskeler kullanın.
ŸGaz tüpleri ayrı bir bölgede gruplandırılmışsa buraların iyi havalanmasını sağlayın,
gaz tüpleri kullanımda değilken ana vanalarını kapalı tutun, gaz kaçaklarına dikkat
edin.
ŸArgon gibi koruyucu gazlar havadan daha yoğundur ve kapalı alanlarda
kullanıldıkları takdirde havanın yerine solunabilirler. Bu da sağlığınız için tehlikelidir.
ŸKaynak işlemlerini yağlama veya boyama işlemlerinde açığa çıkan klorlu
hidrokarbon buharlarının olduğu ortamlarda yapmayın.
ARK IŞIĞI GÖZLERİNİZE VE CİLDİNİZE ZARAR VEREBİLİR
ŸGözlerinizi ve yüzünüzü korumak için uygun koruyucu maske ile ona uygun ( EN 379
‘a göre 4 ila13) cam filtre kullanın.
ŸVücudunuzun diğer çıplak kalan yerlerini (kollar, boyun, kulaklar, vb) uygun koruyucu
giysilerle bu ışınlardan koruyun.
ŸÇevrenizdeki kişilerin ark ışınlarından ve sıcak metallerden zarar görmemeleri için
çalışma alanınızı göz hizasından yüksek, aleve dayanıklı paravanlarla çevirin ve
uyarı levhaları asın.
KIVILCIMLAR VE SIÇRAYAN PARÇALAR GÖZLERİNİZİ YARALAYABİLİR
ŸKaynak yapmak, yüzey taşlamak, fırçalamak gibi işlemler kıvılcımlara ve metal parçacıklarının
sıçramasına neden olur. Oluşabilecek yaralanmaları önlemek için kaynak maskesinin altına, kenar
korumalıkları olan onaylanmış koruyucu iş gözlükleri takın.
SICAK PARÇALAR AĞIR YANIKLARA NEDEN OLABİLİR
ŸSıcak parçalara çıplak el ile dokunmayın.
ŸMakinenin parçaları üzerinde çalışmadan önce soğumaları için gerekli sürenin geçmesini bekleyin.
ŸSıcak parçaları tutmanız gerektiğinde, uygun alet, ısıl izolasyonu yüksek kaynak eldiveni ve yanmaz
giyisiler kullanın.
3ID 250 T / ID 300 T DC PULSE

ŸBazı ekipman ve işlemlerin oluşturacağı gürültü, duyma yeteneğinize zarar verebilir. Eğer gürültü seviyesi
yüksek ise onaylanmış kulak koruyucularını takın.
GÜVENLİK KURALLARI
GÜRÜLTÜ, DUYMA YETENEĞİNİZE ZARAR VEREBİLİR
KÜÇÜK HACİMLİ VE KAPALI ALANLARDA KAYNAK
ŸKüçük hacimli ve kapalı alanlarda mutlaka bir başka kişi eşliğinde kaynak ve kesme işlemlerini yapın.
ŸMümkün olduğu kadar bu tarz kapalı yerlerde kaynak ve kesme işlemleri yapmaktan kaçının.
KAYNAK TELİ YARALANMALARA YOL AÇABİLİR
ŸKaynak teli sargısını boşaltırken torcu vücudun herhangi bir bölümüne, diğer kişilere ya da herhangi bir
metale doğru tutmayın.
ŸKaynak telini makaradan elle açarken - özellikle ince çaplarda- tel, bir yay gibi elinizden fırlayabilir, size
veya çevrenizdeki diğer kişilere zarar verebilir, bu işlemi yaparken özellikle gözlerinizi ve yüzünüzü
koruyun.
KAYNAK İŞLEMİ YANGINLARA VE PATLAMALARA YOL AÇABİLİR
ŸYanıcı maddelere yakın yerlerde kesinlikle kaynak yapmayın. Yangın çıkabilir veya
patlamalar olabilir.
ŸKaynak işlemine başlamadan önce bu maddeleri ortamdan uzaklaştırın veya
yanmalarını ve harlamalarını önlemek için koruyucu örtülerle üstlerini örtün.
ŸKaynak kıvılcımları yangına sebep olabilir. Bu nedenle yangın söndürücü tüp, su,
kum gibi malzemeleri kolay ulaşabileceğiniz yerlerde bulundurun.
ŸYanıcı, patlayıcı ve basınçlı gaz devreleri üzerinde geri tepme ventilleri, gaz
regülatörleri ve vanalarını kullanın ve bunların periyodik kontrollerinin yapılıp
sağlıklı çalışmasına dikkat edin.
ŸTamamen kapalı tüplere ya da borulara kaynak ve kesme işlemi uygulamayın.
ŸTüp ve kapalı konteynerlere kaynak yapmadan önce bunları açın, tamamıyla
boşaltıp temizleyin. Bu tip yerlerde yapacağınız kaynak işlemlerinde mümkün olan
en büyük dikkati gösterin.
Ÿİçinde daha önce, patlama, yangın ya da diğer tepkimelere neden olabilecek
maddeler bulunan tüp ve borulara boş dahi olsalar kaynak yapmayın.
ŸKaynak ekipmanları ısınırlar. Bu nedenle kesinlikle kolay yanabilecek veya hasar
görebilecek yüzeylerin üzerine yerleştirmeyin!
MAKİNE ve APARATLARA YETKİSİZ KİŞİLER TARAFINDAN BAKIM YAPILMASI
YARALANMALARA NEDEN OLABİLİR
ŸElektrikli cihazlar yetkisiz kişilere tamir ettirilmemelidir. Burada yapılabilecek hatalar kullanımda ciddi
yaralanmalara veya ölümlere neden olabilir.
ŸGaz devresi elemanları basınç altında çalışmaktadır; yetkisiz kişiler tarafından verilen servisler sonucunda
patlamalar olabilir, kullanıcılar ciddi şekilde yaralanabilir.
4ID 250 T / ID 300 T DC PULSE

GÜVENLİK KURALLARI
DÜŞEN PARÇALAR YARALANMALARA NEDEN OLABİLİR
Güç kaynağının ya da diğer ekipmanların doğru konuşlandırılmaması, kişilerde ciddi yaralanmalara
ve diğer nesnelerde de maddi hasara neden olabilir.
ŸGüç kaynağının yerini değiştirirken her zaman tutamakları veya taşıma halkalarını kullanın. Asla torç, kablo
veya hortumlardan çekmeyin. Gaz tüplerini mutlaka ayrı taşıyın.
ŸKaynak ve kesme ekipmanlarını taşımadan önce tüm ara bağlantılarını sökün, ayrı ayrı olmak üzere, küçük
olanları saplarından, büyükleri ise taşıma halkalarından ya da forklift gibi uygun kaldırma ekipmanları
kullanarak kaldırın ve taşıyın.
ŸMakinenizi düşmeyecek ve devrilmeyecek şekilde maksimum 10° eğime sahip zemin ve platformlara
yerleştirin. Malzeme akışına engel olmayacak, kablo ve hortumlara takılma riskinin oluşmayacağı,
hareketsiz; ancak geniş, rahat havalandırılabilecek, tozsuz alanları tercih edin. Gaz tüplerinin
devrilmemesi için seyyar makinelerde makinenin arkasına, sabit yerlerde ise duvara zincirle bağlayın.
ŸOperatörlerin makine üzerindeki ayarlara ve bağlantılara kolayca ulaşmasını sağlayın.
ENERJİ VERİMLİLİĞİ
ŸYapacağınız kaynağa uygun kaynak yöntemi ve kaynak makinesi tercihinde bulunun.
ŸKaynak yapacağınız malzemeye ve kalınlığına uygun kaynak akımı ve/veya gerilimi seçin.
ŸKaynak yapmadan uzun süre beklenilecekse, fan makineyi soğuttuktan sonra makineyi kapatın.
AŞIRI KULLANIM MAKİNENİN AŞIRI ISINMASINA NEDEN OLUR
ŸÇalışma çevrimi oranlarına göre makinenin soğumasına müsaade edin.
ŸAkımı veya çalışma çevrimi oranını tekrar kaynağa başlamadan önce düşürün.
ŸMakinenin havalandırma girişlerinin önünü kapamayın.
ŸMakinenin havalandırma girişlerine, üretici onayı olmadan filtre koymayın.
ARK KAYNAĞI ELEKTROMANYETİK PARAZİTE NEDEN OLABİLİR
ŸKaynak ve kesme işleminden oluşabilecek elektromanyetik enerji hassas elektronik cihazlarınızda
(bilgisayar ve bilgisayar kontrollü cihazlar) parazite neden olabilir.
ŸKaynak bölgesinin elektromanyetik uyumluluğa (EMC) uygun olduğundan emin olun.
ŸOlası parazitlenmeleri, etkilenmeleri azaltmak için; kaynak kablolarının mümkün olduğunca kısa, birbirine
yakın ve aşağıda tutulmasına (zemin gibi) dikkat edin.
ŸOlası EMC hasarlarını engellemek için kaynak işlemlerinizi hassas elektronik cihazlarınızdan mümkün
olduğunca uzakta (100m) gerçekleştirin.
ŸKaynak kesme makinenizin kılavuza uygun şekilde kurulup yerleştirildiğinden emin olun.
ŸEğer herhangi bir parazit, oluşuyorsa; korumalı (zırhlı) kablo kullanımı, kaynak makinesinin başka bir yere
taşınması, filtre kullanımı veya çalışma alanının EMC açısından korunmaya alınması gibi ekstra önlemler
alınabilir.
KORUMA
ŸMakineyi yağmura maruz bırakmayın, üzerine su sıçramasına veya basınçlı buhar gelmesine engel olun.
KULLANIM ÖMRÜ
ŸÜrünün Sanayi ve Ticaret Bakanlığınca belirlenen ömrü 10 yıldır.
5ID 250 T / ID 300 T DC PULSE

1.2 MAKİNE BİLEŞENLERİ
1. TEKNİK BİLGİLER
TEKNİK BİLGİLER
1.1 GENEL AÇIKLAMALAR
ID 250T ve ID 300T DC Pulse, invertör tipi, 3 faz Pulse'li DC TIG ve Örtülü Elektrod kaynak makinesidir.
Alüminyum hariç diğer metallerin TIG kaynağı ve 5 mm ye kadar olan elektrodları yakmak için tasarlanmıştır.
HF tutuşturma, dokundurarak başlatma, ön gaz, yukarı eğim, pulse, aşağı eğim, son gaz ve krater doldurma
gibi gelişmiş profesyonel TIG kontrollerine sahiptir.
Örtülü elektrod kaynağı modunda Rutil, Bazik ve Selülozik seçenekleri mevcuttur.
TIG modunda 10 iş programı hafızada saklanabilir ve işe göre seçilerek tamamiyle aynı kaynağı yeniden elde
etme imkanını verir.
Kontrol paneli üzerinden tüm kaynak parametreleri ayarlanabilir ve dijital göstergeler aracılığıyla izlenebilir.
Uygun güç ve frekansı sağlayacak bir jeneratörle de kullanılabilir.
ID 250T, ID 300T DC Pulse, 25 metre uzunluğa kadar kaynak kablolarıyla da kullanılabilir.
Makine fan soğutmalıdır ve aşırı ısınmaya karşı termik korumalıdır.
6ID 250 T / ID 300 T DC PULSE
Besleme Kablosu Girişi
Açma / Kapama Düğmesi
Uzaktan Kumanda Bağlantı Girişi (Ops.)
Gaz Girişi
Gaz Çıkışı
Tetik Kontrol Soketi
Pedal Kontrol Soketi
Kaynak ve Toprak Kablosu Soketi (+)
Kaynak ve Toprak Kablosu Soketi (-)
Kontrol Paneli
Parametre Ayar Düğmesi
Torç Taşıma Askısı
1
2
3
4
5
6
7
8
9
10
11
12
Şekil 1: Ön ve Arka görünüm
2
1
12
11
10
8 9
3
4
7
5
6

3
1.3 ÜRÜN ETİKETİ
TEKNİK BİLGİLER
7
TIG Kaynağı
Örtülü Elektrod Kaynağı
Doğru Akım
Düşey Karakteristik
Şebeke Girişi-3 Fazlı Alternatif Akım
Tehlikeli Ortamlarda Çalışmaya Uygun
3 Fazlı Statik Frekans Çevirici
Transformatör Doğrultucu
X
U0
U
1
U2
I1
I2
IP23S
S1
:Çalışma Çevrimi*
:Boşta Çalışma Gerilimi0
:Şebeke Gerilimi ve Frekansı0
:Anma Kaynak Gerilimi0
:Şebekeden Çekilen Anma Akımı0
:Anma Kaynak Akımı0
:Koruma Sınıfı
:Şebekeden Çekilen Güç
3EN 60974-1 / EN 60974-10
ID 250 T
DC PULSE
U =90V
0
5A / 10.2V - 250A / 20V
100%
X35%60%
148A
I2191A250A
15.9V
U217.6V20V
4.6A
I16.5A
9.62A
3.2kVAS14.5kVA6.6kVA
Seri No:
I =5.7A
1eff
I =9.62A
1max
U =90V
0
5A / 20.2V - 250A / 30V
100%
X35%60%
148A
I2191A250A
25.9V
U227.6V30V
6.95A
I19.48A13.42A
4.8kVAS16.5kVA9.3kVA
IP23S
U =400V
1
I =7.94A
1eff
I =13.42A
1max
T 25A
3~50Hz
ID 250 T / ID 300 T DC PULSE
3EN 60974-1 / EN 60974-10
ID 300 T
DC PULSE
U =90V
0
5A / 10.2V - 300A / 22V
100%
X35%60%
200A
I2229A300A
18V
U219.2V22V
7.2A
I18.6A
12.7A
4.9kVAS15.9kVA8.7kVA
Seri No:
I =7.5A
1eff
I =12.7A
1max
U =90V
0
5A / 20.2V - 300A / 32V
100%
X45%60%
200A
I2234A270A
28V
U229.4V30.8V
10.2A
I112.5A15.1A
7.1kVAS18.6kVA10.4kVA
IP23S
U =400V
1
3~50Hz
I =10.1A
1eff
I =15.1A
1max
T 25A

ID 300T
TEKNİK BİLGİLER
8
1.4 TEKNİK ÖZELLİKLER
TEKNİK ÖZELLİKLER
Şebeke Gerilimi (3 faz - 50 Hz)
Şebekeden Çekilen Güç - TIG (%35)
Şebekeden Çekilen Güç - Örtülü Elektrod (%35)
Şebekeden Çekilen Akım - TIG (%35)
Şebekeden Çekilen Akım - Örtülü Elektrod (%35)
Güç Faktörü
Boşta Çalışma Gerilimi
Kaynak Akım Ayar Sahası
Anma Kaynak Akımı - TIG (%35)
Anma Kaynak Akımı - Örtülü Elektrod (%35)
Sigorta
Koruma Sınıfı
Soğutma Sistemi
Boyutlar (UxGxY)
Ağırlık
Standart ve Onaylar
BİRİM
V
kVA
kVA
A
A
VDC
ADC
ADC
ADC
A
mm
kg
ID 250T
400
6,6
9,3
9,6
13,4
0,92
90
5 - 250
250
250
25 - Gecikmeli
IP23S
Hava
570x253x394
24
CE,EN60974-1
EN60974-10
1.5 AKSESUARLAR
STANDART AKSESUARLAR ADET ÜRÜN KODU
K301000303
K301100303
1
1
Elektrod Pensesi ve Kablosu (25mm² - 3mt)
Topraklama Pensesi ve Kablosu (25mm² - 3mt)
OPSİYONEL AKSESUARLAR ADET ÜRÜN KODU
S510032211
K307000014
S510032212
S520001004
1
1
1
1
Torç TTH 26-4 200A (%60 DC) ID 250T
Su Soğutma Ünitesi (CS TW)
Torç TTH 26-8 200A (%60 DC) ID 250T
Gaz Basınç Regülatörü (Ar-CO )
2
ID 250 T / ID 300 T DC PULSE
*Çalışma Çevrimi
1 2
Sıcaklık (°C)
Zaman (dak.)
6 dak. 6 dak. 6 dak.4 dak. 4 dak. 4 dak.
EN 60974-1 standardında da tanımlandığı üzere çalışma çevrim oranı 10 dakikalık bir zaman periyodunu içerir. Örnek
olarak %60’da 250A olarak belirtilen bir makinede 250A’de çalışılmak isteniyorsa, makine 10 dakikalık zaman
periyodunun ilk 6 dakikasında hiç durmadan kaynak yapabilir (1 bölgesi). Ancak bunu takip eden 4 dakika makine
soğuması için boşta bekletilmelidir (2 bölgesi).
400
8,7
10,4
12,7
15,1
0,93
90
5 - 300
300
270
25 - Gecikmeli
IP23S
Hava
598x252x661
43,5
CE,EN60974-1
EN60974-10
S510032201
S510032202
1
1
Torç TTS 18-4 350A (%60 DC) ID 300T
Torç TTS 18-8 350A (%60 DC) ID 300T
K100000200
1
Kaynak Arabası (21.5kg)

2.2 KURULUM VE ÇALIŞMA TAVSİYELERİ
2. KURULUM BİLGİLERİ
2.1 TESLİM ALIRKEN DİKKAT EDİLECEK HUSUSLAR
KURULUM BİLGİLERİ
ŸStandart palet şunları içermektedir:
úAna makine ve ona bağlı şebeke kablosu
úTopraklama pensesi ve kablosu
úElektrod pensesi ve kablosu
úGaranti belgesi
úKullanma kılavuzu
ŸSipariş ettiğiniz tüm malzemelerin gelmiş
olduğundan emin olun. Herhangi bir malzemenin
eksik veya hasarlı olması halinde derhal aldığınız
yer ile temasa geçin.
ŸHasarlı veya eksik teslimat halinde; Tutanak
tutun, hasarın resmini çekin ve irsaliyenin
fotokopisi ile birlikte nakliyeci firmaya ve MAGMA
MEKATRONİK’e rapor edin.
Müşteri Hizmetleri : 444 9 353
E-posta : [email protected]
Faks : [phone]
ŸDaha iyi performans için, makineyi çevresindeki
nesnelerden en az 30 cm uzağa yerleştirin.
Makine çevresindeki aşırı ısınma, toz ve neme
dikkat edin. Makineyi direk güneş ışığı altında
çalıştırmayın. Ortam sıcaklığının 40ºC yi aştığı
durumlarda, makineyi daha düşük akımda ya da
daha düşük çalışma çevrim oranında çalıştırın.
ŸDış mekanlarda rüzgar ve yağmur varken kaynak
yapmaktan kaçının. Bu tür durumlarda kaynak
yapmak zorunluysa, kaynak bölgesini ve kaynak
makinesini perde ve tenteyle koruyun.
Ÿİçeride kaynak yapıyorsanız, uygun bir duman
emme sistemi kullanın. Kapalı mekanlarda
kaynak dumanı ve gazı soluma riski varsa,
solunum aparatları kullanın.
ŸÜrün etiketinde belirtilen çalışma çevrimi
oranlarına uyun. Çalışma çevrimi oranlarını
sıklıkla aşmak, makineye hasar verebilir ve bu
durum garantiyi geçersiz kılabilir.
ŸÜrün etiketinde belirtilenden daha büyük
değerlerde sigorta kullanmayın.
ŸToprak kablosunu kaynak bölgesinin olabildiğince
yakınına, sıkıca bağlayın. Kaynak akımının
kaynak kabloları dışındaki ekipmanlar üzerinden
geçmesine izin vermeyin.
ŸGaz tüpünü zincirle duvara sabitleyin.
2.3 ELEKTRİK FİŞİ BAĞLANTISI
Şekil 2: Elektrik Fişi
ŸFabrika, şantiye ve atölyelerde farklı prizler
bulunabileceği için şebeke kablosuna bir fiş
bağlanmamıştır Prize uygun bir fiş, kalifiye bir
elektrikçi tarafından bağlanmalıdır (Şekil 2).
Sarı/Yeşil renkte ve ile işaretlenmiş olan toprak
kablosunun mevcut olduğundan emin olun.
ŸFİŞİ KABLOYA BAĞLADIKTAN SONRA, BU
AŞAMADA PRİZE TAKMAYIN.
Güvenliğiniz için, makinenin şebeke
k a b l o s u n u k e s i n l i k l e f i ş s i z
kullanmayın.
9ID 250 T / ID 300 T DC PULSE

2.6 TIG KAYNAĞI İÇİN BAĞLANTILAR
KURULUM BİLGİLERİ
10
2.4 ŞEBEKEYE BAĞLAMA
ŸMakineyi şebekeye bağlamadan önce 3 fazı bir voltmetre ile kontrol
edin. Her faz arasının 400V (±40V) olduğunu tespit ettikten sonra fişi
prize takın.
ŸAçma/Kapama şalterini "1" konumuna getirerek makineyi çalıştırın.
Kontrol panelindeki gösterge ve LEDlerin yandığından ve soğutma
fanının çalıştığından emin olun.
Şekil 3: Şebeke Bağlantısı
Fişi prize takarken, makinenin
açm a / ka p a ma şalt e r ini n " 0 "
konumunda olduğundan emin olun.
ŸAçma/kapama düğmesini kapalı “0” konuma
getirip makinenin fişini prize takın.
ŸAçma/kapama düğmesi (2) ile makineyi çalıştırın.
Açma/kapama düğmesinin ile kontrol panelindeki
gösterge ve LEDlerin yandığını ve soğutma
fanının çalıştığını tespit edin ve soğutma fanının
sesini duyduğunuzdan emin olun.
Makineyi şebekeye bağlamadan önce
şebeke gerilimini kontrol edin [230
VAC].
2.6.1 Makineyi Şebekeye Bağlayın ve Çalıştırın 2.6.2 Gaz Bağlantıları
ŸArgon gaz tüpünü (11) zincirle duvara sabitleyin.
Emniyetle çalışmak ve iyi sonuçlar elde etmek için
standartlara uygun bir regülatör (12) kullanın.
ŸGaz tüpü vanasını (13) bir süre açık tutarak, olası
tortu ve partiküllerin dışarı atılmasını sağlayın.
ŸGaz regülatörünü (12) gaz tüpüne bağlayın, gaz
tüpünün gaz çıkışındaki vida dişi ile regülatörün
somununun örtüştüğünden emin olun.
ŸTüp hortumunun (14) bir ucunu gaz regülatörüne
(12), diğer ucunu makinenin arkasındaki gaz
girişine (3) bağlayıp gaz tüpü vanasını (13) açın.
Şekil 2: Gaz ve Şebeke Bağlantıları Şekil 3: Gaz Tüpü - Regülatör - Hortum Bağlantısı
12
15
13
11
14
2.5 KURULUM VE ÇALIŞMA TAVSİYELERİ
ŸDış mekanlarda rüzgar ve yağmur varken kaynak
yapmaktan kaçının. Bu tür durumlarda kaynak
yapmak zorunluysa, kaynak bölgesini ve kaynak
makinesini perde ve tenteyle koruyun.
Ÿİçeride kaynak yapıyorsanız, uygun bir duman
emme sistemi kullanın. Kapalı mekanlarda kaynak
dumanı ve gazı soluma riski varsa solunum
aparatları kullanın.
ŸÜrün etiketlerinde belirtilen çalışma çevrimi
oranlarına uyun. Çalışma çevrimlerini sıklıkla
aşmak, makineye hasar verebilir ve bu durum
garantiyi geçersiz kılabilir.
ŸÜrün etiketinde belirtilenden daha büyük
değerlerde sigorta kullanmayın.
ŸToprak kablosunu kaynak bölgesinin olabildiğince
yakınına, sıkıca bağlayın. Kaynak akımının
kaynak kabloları dışındaki ekipmanlar üzerinden
geçmesine izin vermeyin.
ŸGaz tüpünü zincirle duvara sabitleyin.
ŸM A K İ N E Y İ S A H A D A U Z U N Ş E B E K E
KABLOLARIYLA KULLANMAYIN! Şebeke
kablolarının 220V/50 Hz altında olduğunu ve bu
kabloların zorlu şartlarda kullanım için uygun
olmadığını unutmayın. Kolayca aşınıp yırtılabilirler
ve bu da kaynakçının çalışmakta olduğu metallere
elektrik kaçaklarına neden olur. ELEKTRİK
ÇARPMASI ÖLDÜREBİLİR ya da YÜKSEKTEN
DÜŞÜŞLERE neden olabilir. Güvenlik nedeniyle,
her zaman uzun şebeke kabloları yerine UZUN
KAYNAK KABLOLARI kullanılması tavsiye
edilmektedir.
ŸDaha iyi performans için, makineyi çevresindeki
nesnelerden en az 20 cm uzağa yerleştirin.
Makine çevresindeki aşırı ısınma, toz ve neme
dikkat edin. Makineyi doğrudan güneş altında
çalıştırmayın. Ortam sıcaklığının 40ºC yi aştığı
durumlarda, makineyi daha düşük akımda ya da
daha düşük çalışma çevrim oranında çalıştırın.
ID 250 T / ID 300 T DC PULSE

ŸSu soğutma sistemi kullanılması durumunda su
soğutmalı torcun hortumlarını su soğutma
ünitesine bağlayın.
Gaz Debisi
(lt/dak)
6 - 8
6 - 8
Elektrod
Çapı
(mm)
Nozul
Çapı
(mm)
Kaynak
Akımı
(ADC)
1.0
1.6
6.3
9.5
30 - 70
30 - 150
ŸBasınç ayar vanası (15) ile gaz debisini ayarlayın
ŸBağlantılarda sızıntı olmadığından emin olun.
KURULUM BİLGİLERİ
2.6.4 Torç Bağlantılarını Hazırlama
Torç adaptörü ile TIG torcu bağlantıları:
ŸTorcun ucundaki somunu (16) plastik gövdeden
(17) geçirerek torç fişine (18) sıkıca takın.
Ardından torç fişini (18) plastik gövdeye (17)
yerleştirin.
ŸGaz hortumu dirsek rakorunu (19) plastik gövde
üzerindeki delikten geçirip çevirerek sokete (18)
sıkıca takın.
ŸGaz hortumunu (20) dirsek rakoruna kelepçe ile
geçirip iyice sıkın.
ŸTorcun tetik kontrol kablolarına (21), ürünle birlikte
standart olarak sunulan konnektör (22) takın.
2.6.5 Torç Bağlantıları
ŸHazırlamış olduğunuz TIG torcunu eksi kutuplu
sokete (5) sokup sağa çevirerek iyice sıkın.
ŸTorcun gaz girişini, makinenin ön panelinde yer
alan gaz çıkışına (4) vidalayın.
ŸKonnektör pimlerini (17) takın, tetik kontrol
bağlantılarına (7) bağlayın.
ŸSu soğutma sistemi kullanılması durumunda su
soğutmalı torcun hortumlarını su soğutma
ünitesine bağlayın.
1716 18
19
20
Şekil 4: Torç Fişi - Torç Bağlantıları
2.6.7 Tungsten Elektrodu Değiştirme
28
27
26
30
29
Şekil 6: Tungsten Elektrodu Değiştirme
ŸSeramik gaz nozulu (30) ve tungsten elektrod (26)
çalışma akımına ve iş parçasının şekline göre
seçilmelidir. Buna bağlı olarak, kıskaç (28) ve
kıskaç tutucunun (29) çapları tungsten elektrodun
çapıyla örtüşmelidir.
ŸSıkıştırma başlığını (27) çıkartın.
ŸMevcut elektrodu (26), elektrod kıskacından (28)
çıkartıp yeni tungsten elektrodu (26) yerleştirin.
ŸElektrod kıskacını (28) torca takın.
ŸSıkıştırma başlığını (27) iyice sıkıştırın.
ŸTopraklama pensesi kablosunun fişini (23) artı
kutuplu sokete (6) sokup sağa çevirerek iyice
sıkın.
ŸKaynak kalitesini arttırmak için, topraklama
pensesini (24), kaynak yapılacak bölgeye
olabildiğince yakın bir yerde, iş parçasına sıkıca
bağlayın.
2.6.6 Topraklama Pensesi Bağlantıları
22
21
Şekil 5: Kaynak Bağlantıları
24
23
5
7
46
2.6.3 Torç Soğutma Sistemi (Opsiyonel)
11ID 250 T / ID 300 T DC PULSE

1
2
3
4
5
6
7
89
10
11
12 13
14
15
18
19
20
21
22
23
24 25
26
27
28
16 17
3. KULLANIM BİLGİLERİ
3.1 KONTROL PANELİ
Örtülü elektrod kaynağı modundayken; rutil, bazik,
selülozik elektrod modlarından birini seçmek için kullanılır.
Rutil elektrod seçildiğinde LED [10] yanar.
Bazik elektrod seçildiğinde LED [11] yanar.
Selülozik elektrod seçildiğinde LED [12] yanar.
[13] DC TIG / PULSE li DC TIG Seçim Düğmesi; DC TIG
ve PULSE li DC TIG modlarından birini seçmek için
kullanılır.
DC TIG modu seçildiğinde LED [14] yanar.
PULSE lı DC TIG modu seçildiğinde LED [15] yanar.
[16-17] TIG Parametreleri Seçim Düğmeleri, ayarı
yapılmak istenen TIG parametresini seçmek için kullanılır.
İlgili TIG parametresinin LEDi yandıktan sonra, parametre
ayar düğmesi [1] ile parametre istenen değere ayarlanır.
Aşağıdaki TIG parametrelerini ayarlayabilirsiniz:
[18] Ön Gaz Süresi
[19] Başlangıç Akımı
[20] Başlangıç Rampa Süresi
[21] Üst Akım
[22] Alt Akım
[23] Pulse Çevrim Oranı
[24] Pulse Frekansı
[25] Bitiş Rampa Süresi
[26] Bitiş Akımı
[27] Son Gaz Süresi
[28] Punta Kaynak Süresi
12
[1] Parametre Ayar Düğmesi, kaynak parametrelerini
istenen değere ayarlamak için kullanılır.
[2] Dijital Panel, seçilen kaynak parametresinin sayısal
değerini ve kaynak esnasında akım değerini gösterir.
Ayrıca hata durumunda hata mesajı gösterir.
[3] Program Seçim Düğmesi, TIG modlarında tüm
parametre ayarlarını kapsayan 10 iş programından birini
seçmek için kullanılır. Progmlar sayesinde, ayarlanan
parametreler makinenin hafızasında tutulur ve kullanıcı
tarafından seçilerek tekrarlanan işler için kullanılabilir.
Seçilen program numarası için yapılan son ayarlar
otomatik olarak kaydedilecektir, kayıt için ayrıca bir işlem
yapılmasına gerek yoktur.
Ayrıca, yine TIG modlarındayken, 3 sn basılı tutulduğunda
soğutma süresi ayarına geçilmesini sağlar.
[4] Dijital Program Göstergesi, program seçim düğmesi
ile seçilen program numarasını gösterir. Ayrıca, soğutma
süresi ayarı yapılırken C harfini gösterir.
[5] Kaynak Modu Seçim Düğmesi; Örtülü Elektrod
kaynağı, HF tutuşturmalı TIG kaynağı ve Dokundurma
Başlatmalı TIG kaynağı modlarından birini seçmek için
kullanılır.
Örtülü elektrod kaynağı modu seçildiğinde LED [6] yanar.
HF tutuşturmalı TIG kaynağı modu seçildiğinde LED [7]
yanar. Bu modda elektrod iş parçasına değdirilmeyerek
yaklaştırıldığında ark gaz üzerinden voltaj atlaması ile
başlar.
Dokundurma Başlatmalı TIG kaynağı modu seçildiğinde
LED [8] yanar. Bu modda elektrod iş parçasına değdirilip
çekildiğinde ark başlar.
[9] Tetik Modu ve Elektrod Tipi Seçim Düğmesi;
TIG kaynağı modlarındayken; 2-Konumu, 4-Konumu,
Punta Konumu modlarından birini seçmek için kullanılır.
2-Konumu seçildiğinde LED [10] yanar.
4-Konumu seçildiğinde LED [11] yanar.
Punta konumu seçildiğinde LED [12] yanar.
ID 250 T / ID 300 T DC PULSE

Ön Gaz Başlangıç
Akımı
Başlangıç
Rampa
Bitiş
Rampa Bitiş
Akımı Son Gaz
Pulse Frekansı
Alt
Akım
Üst Akım Üst Akım
KULLANIM BİLGİLERİ
3.3 MENÜ YAPISI
3.2 TIG EĞRİSİ
13
iFonksiyonların modlara göre açık veya kapalı olma durumları aşağıdaki tablodaki gibidir.
Pulse
Çevrim
Oranı
3.3.1 TIG Kaynağı Yöntemi
Elektrik çarpma tehlikesi!
HF tutuşturmalı TIG modunda torçta
yüksek bir tutuşturma gerilimi
bulunur. Cihaz çalışır durumdayken,
kaynak akımını ileten kaynak elektroduna veya
parçalarına asla dokunmayın!
ŸTüm parametre ayarlarını kapsayan 10 iş
programı makinenin hafızasında tutulur ve
kullanıcı tarafından ayarlanarak tekrarlanan işler
için kullanılabilir.
Makine ilk kez çalıştırıldığında, tüm
parametreler yukarıdaki tabloda belirtilmiş
olan fabrika ayarlarındadır.
ŸDaha önce parametrelerini ayarladığınız bir
programı kullanmak ya da bir programdaki
parametreleri değiştirmek için program seçim
düğmesine [3] basarak programı seçin.
ŸKaynak modu seçim düğmesine [5] basarak HF
tutuşturmalı TIG kaynağını veya dokundurma
başlatmalı TIG kaynağını seçin.
Ÿ2-konumu / 4-konumu / Punta konumu seçim
düğmesini [9] kullanarak bu modlardan işe uygun
olanı seçin.
ŸDC TIG / PULSE li DC TIG seçim düğmesi [13] ile
DC TIG veya PULSE li DC TIG modunu seçin.
ŸKaynak parametrelerini değiştirmek için TIG
paramatereleri seçim düğmelerini [16-17] kullanın.
Değerini değiştirmek istediğiniz parametrenin LEDi
yanınca parametre ayar düğmesini [1] çevirerek
parametreyi ayarlayın.
ID 250 T / ID 300 T DC PULSE
PARAMETRE ID 250T FABRİKA
AYARI LED
2-Konumu
TIG
Örtülü
Elektrod
4-Konumu
TIG Punta
TIG
DC DC DC
Pulse Pulse Pulse
P P P P P P P
P P P P
P P P P
P P P P
P PP P
P P P P
P P P P
P P P P
PP
P P P
Ön Gaz Süresi
Başlangıç Akımı
Başlangıç Rampa Süresi
Üst Akım
Alt Akım
Pulse Çevrim Oranı
Pulse Frekansı
Bitiş Rampa Süresi
Bitiş Akımı
Son Gaz Süresi
Punta Kaynak Süresi
Su Soğutma Süresi (ops)
0 - 10 sn
5 - 250 A
0.1 - 10 sn
5 - 250 A
5 - 250 A
%1 - %99
0.1 - 2000 Hz
0.1 - 10 sn
5 - 250 A
0 - 20 sn
0 - 20 sn
kapalı/1-20/açık
0.5 sn
30 A
1 sn
85 A
40 A
%50
75 Hz
1 sn
30 A
0.1 sn
2 sn
3 dak
18
19
20
21
22
23
24
25
26
27
28
PPP
P P P P P P
ID 300T
0 - 10 sn
5 - 300 A
0.1 - 10 sn
5 - 300 A
5 - 300 A
%1 - %99
0.1 - 2000 Hz
0.1 - 10 sn
5 - 300 A
0 - 20 sn
0 - 20 sn
kapalı/1-20/açık

3.4 HATA MESAJLARI
KOD HATA NEDEN OLASI ÇÖZÜM
ERR-T1 Termik Arıza
Havadaki yüksek sıcaklık ya da yüksek amper
değerlerinde uzun süre kaynak yapılması
sonucunda makine aşırı ısınmış olabilir.
Fanın makineyi soğutması için makineyi bir
süre çalışır durumda bırakın.
Makine soğuyup hata mesajı geçtiğinde kaynağa
devam edebilirsiniz.
E2 Güç Modülü Hatası
Makineyi kapatıp açın. Sorun devam ediyorsa
şebeke voltajını kontrol edin. Şebeke voltajı normal
olduğu halde sorun devam ediyorsa yetkili servise
başvurun.
Elektronik kart arızası olabilir.
E4 Torç Tetiği Basılı Torç tetiğini kontrol edin. Tetikte herhangi bir sorun
bulunmuyorsa kaynağa devam edebilirsiniz.
Cihaza enerji verildiğinde Torç tetiği basılı
kalmış olabilir.
E8 Besleme Voltajı Düşük Şebeke voltajında düşüş olabilir. Şebeke voltajını kontrol edin. Şebeke voltajı
normal olduğu halde sorun devam ediyorsa yetkili
servise başvurun.
KULLANIM BİLGİLERİ
3.3.2 TIG Kaynağı Modlarının Kullanımı
ŸSeçtiğiniz program numarası için yaptığınız son
ayarlar otomatik olarak kaydedilecektir, kayıt için
ayrıca bir işlem yapmanıza gerek yoktur.
ŸParametrelerini ayarladığınız bir programı tekrar
kullanmak ya da parametrelerini değiştirmek için
program seçim düğmesine [3] basarak programı
seçip aynen kullanabilir, ya da parametrelerini
değiştirebilirsiniz.
PULSE’li DC TIG / DC TIG
ŸYukarıdaki 3 TIG kaynak modundan birini PULSE
modunda kullanmak için DC TIG / PULSE li DC
TIG seçim düğmesi [13] ile PULSE li DC TIG
modunu seçtikten sonra TIG parametreleri seçim
düğmeleri [16-17] ile frekans ayar LEDini [24]
seçin ve PULSE frekansını ayarlayın. Kaynak
işlemi ayarlanan PULSE frekansında üst akım ile
alt akım arasında değişerek gerçekleşecektir.
ŸBu 3 TIG kaynak modundan birini DC modunda
kullanmak için DC TIG / PULSE li DC TIG seçim
düğmesi [13] ile DC modunu seçmeniz yeterlidir.
Kaynak işlemi üst akımda gerçekleşecektir.
3.3.3 Örtülü Elektrod Kaynağı Yöntemi
ŸÖrtülü elektrod kaynağı LEDi [6] yanana dek,
kaynak modu seçim düğmesine [5] basın.
ŸElektrod tipi seçim düğmesi [9] ile kullanacağınız
elektrod tipini seçin.
ŸProgram numaraları ve kaynak parametreleri
örtülü elektrod modundayken aktif değildir. Bu
modda sadece kaynak akımı LEDi [21] aktif olur.
Parametre ayar düğmesi ile kaynak akımını
ayarlayın.
ŸAşağıdaki tablo alaşımsız çeliklerin amper ayarı
için referans olara verilmiştir. Lütfen elektrod
üreticisinin tavsiyelerine uyunuz.
Tungsten Elektrod
Çapı (mm) Tavsiye Edilen TIG Kaynak Akımı (A)
2.4
30 - 130
Örtülü Elektrod
Çapı (mm)
2.5
3.25
4.0
2.0
Rutil
60-90 A
100-140 A
140-180 A
40-60 A
Bazik
60-90 A
100-130 A
140-180 A
--
Selülozik
60-100 A
70-130 A
120-170 A
--
2-Konumu TIG Kaynağı
ŸTorç tetiğine basıp tutuğunuzda, ön gazın ardından
başlangıç akımı başlar ve rampa süresince akım
artarak üst akım seviyesine çıkar ve tetik basılı
tutulduğu sürece üst akımda devam eder.
ŸTetiği bıraktığınızda akım bitiş rampa süresince
azalır ve bitiş akımı seviyesine inip kaynağı bitirir.
Ardından son gaz devreye girer.
4-Konumu TIG Kaynağı
ŸTorç tetiğine bastığınızda ön gazın ardından
başlangıç akımı başlar ve tetiği bıraktığınızda
rampa süresince akım artarak üst akım seviyesine,
yani kaynak akımına çıkar. DC modunda kaynak
üst akımda, DC Puls modunda, seçilmiş frekansta
kaynak üst ve alt akımı arasında salınarak devam
eder ve tetiğe 1 sn den daha uzun süreli basıp
çektikten sonra akım rampa süresince azalarak
bitiş akımına ulaşır ve son gaz süresinin ardından
işlem sona erer.
ŸAlt akım genellikle kaynak esnasında bir tamir
veya hafif soğutma, kaynak bitimlerinde de krater
doldurma ve son kapatma amaçlı kulanılmaktadır.
Kaynak bitiminde, ister DC ister Puls DC modunda
olunsun, 1 sn den kısa sürede torç tetiğine
bastığınızda alt akıma geçiş sağlanır, krater
doldurulur ve 1 sn den uzun tetiğe basıp
çektiğinizde, bu defa alt akım seviyesinden rampa
hızına bağlı olarak bitiş akımına ulaşılır. Bitiş
akımının amacı, kaynak bitiş yerinin kontrollü
şekilde soğutulmasını sağlayarak, çatlama riskini
ortadan kaldırmaktır.
Punta Konumu TIG Kaynağı
ŸTorç tetiğine bastığınızda kaynak akımı ve gazı
derhal başlar ve tetiği basılı tuttuğunuz sürece
devam eder, herhangi bir anda tetiği bıraktığınızda
kaynak sona erer.
14
1.6
2.0
70 - 240
45 - 180
Tavsiye Edilen Kaynak Akımı
ID 250 T / ID 300 T DC PULSE

4.2 PERİYODİK OLMAYAN BAKIMLAR
Torç üzerindeki sarf malzemeler düzenli olarak temizlenmelidir. Eğer
gerekiyorsa değiştirilmelidir. Bu malzemelerin uzun süreli kullanılması
için orjinal ürünler olmasına dikkat edilmelidir.
NOT: Yukarıda belirtilen süreler, cihazınızda hiçbir sorunla karşılaşılmaması durumunda uygulanması
gereken maksimum periyotlardır. Çalışma ortamınızın yoğunluğuna ve kirliliğine göre yukarda belirtilen
işlemleri daha sık aralıklarla tekrarlayabilirsiniz.
4.1 PARİYODİK BAKIMLAR
Cihaz üzerindeki etiketleri
temizleyiniz. Yıpranmış,
yırtılmış etiketleri onarınız
ve/veya değiştiriniz.
Kırılan, kopan, yıpranan
kablo ve kordonların bakı-
mını yapınız; gerekiyorsa
yenisiyle değiştiriniz.
Hareketli parçaları temiz-
leyiniz ve sıkıştırınız.
Elektrod pensesi ve
toprak pensesi kablolarını
kontrol ediniz.
3 AYDA BİR
6 AYDA BİR
Makinenin servis kapakla-
rını açarak kuru havayla
temizleyin.
veya
4. BAKIM VE ARIZA BİLGİLERİ
BAKIM VE ARIZA BİLGİLERİ
Geçerli güvenlik kurallarına bakım onarım işlemleri sırasında mutlaka
uyunuz.
Tamir için makinenin herhangi bir cıvatasını sökmeden önce, makinenin
elektrik fişini şebekeden ayırınız ve kondansatörlerin boşalması için 10
saniye bekleyiniz.
15ID 250 T / ID 300 T DC PULSE

YEDEK PARÇA
EK 1
16
16
2
3
7
5
15
13
19
19
9
8
18
14
16
10
17
12
11
20
21
4
ID 250 T / ID 300 T DC PULSE

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Elektronik Kart E202A-3 PFC
Elektronik Kart E110A-3
Elektronik Kart E202A-11B
Elektronik Kart E202A-13
Elektronik Kart E202A-4B
Elektronik Kart E202A-7A
Elektronik Kart E202A-FLT4
Elektronik Kart E202A-CN1
Elektronik Kart E202A-CN2
Elektronik Kart E202A-7B-300T
Köprü Diyot
Fan
Gaz Ventili
Güç Trafosu
Hall Effect Sensör
HF Trafosu
Pako Şalter
Şok Bobin
Kumanda Trafosu
Quick Kaplin
Kaynak Prizi
Torç Askısı
Tutamak Yuvası
NO TANIM
K405000151
K405000193
K405000194
K405000195
K405000196
K405000206
K405000199
K405000201
K405000202
K405000200
A430901028
A250100011
A253200001
A366000007
A830900004
A490900022
A308030004
K304500114
A366100004
A245700006
A377900106
K101162510
A229102005
MALZEME KODU
ID 300T
YEDEK PARÇA LİSTESİ
EK 2
17ID 250 T / ID 300 T DC PULSE
MALZEME KODU
ID 250T
K405000151
K405000193
K405000194
K405000195
K405000196
K405000197
K405000199
K405000201
K405000202
K405000200
A430901028
A250200018
A253200001
A366000007
A830900004
A490900022
A308030004
K304500114
A366100004
A245700006
A377900106
K101162510
A229102005

ID 200T DEVRE ŞEMASI
EK 3
18 ID 250 T / ID 300 T DC PULSE
