ENGLISH (Original instructions)

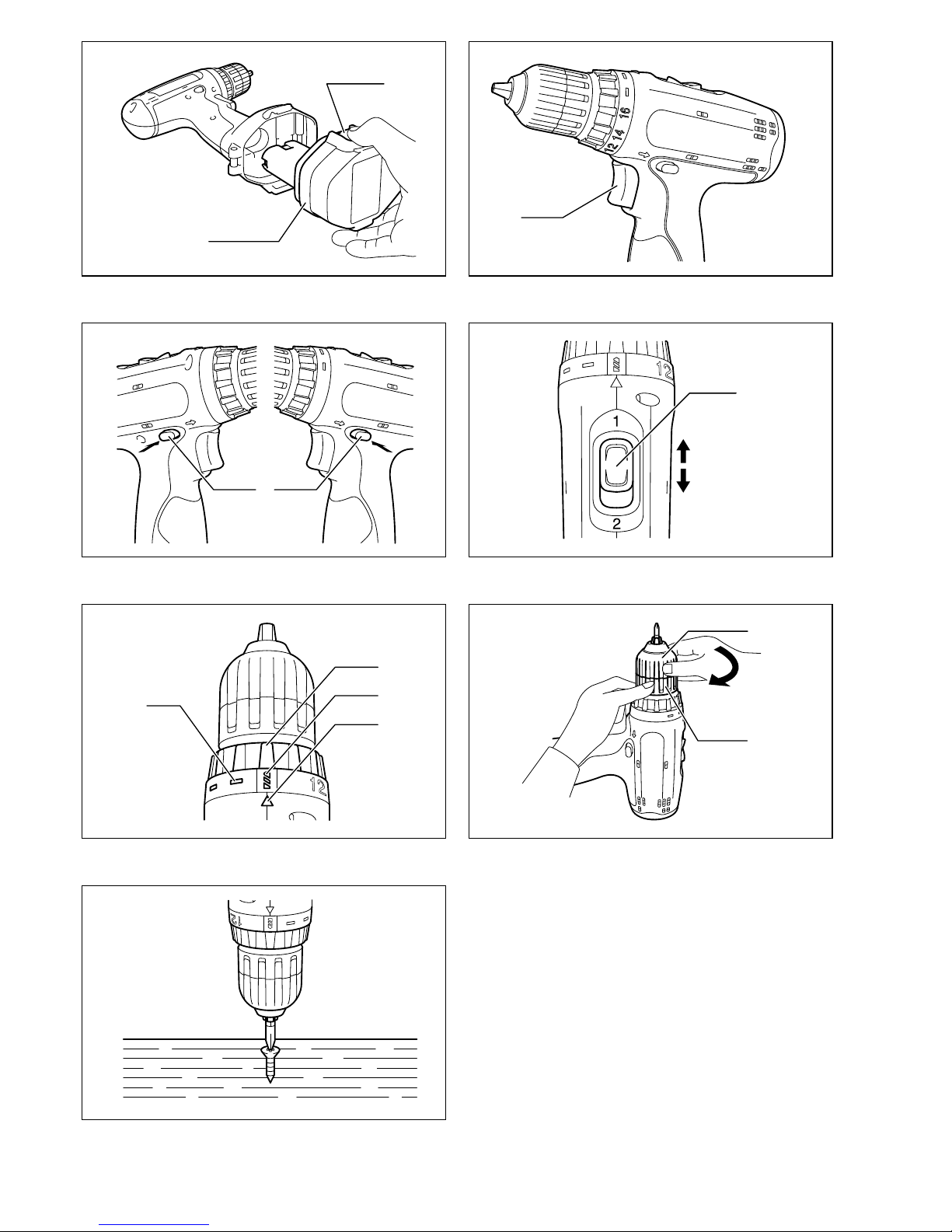

Explanation of general view
1 Button
2 Battery cartridge
3 Switch trigger
4 Reversing switch lever
5 Low speed
6 High speed
7 Speed change lever
8 Graduations
9 Adjusting ring
10 Drill marking
11 Pointer
12 Sleeve
13 Ring
14 Tighten
SPECIFICATIONS
Model 6260D 6270D 6280D 6390D
Capacities
Steel ..............................................10 mm 10 mm 10 mm 13 mm
Wood .............................................21 mm 25 mm 25 mm 36 mm
Wood screw...................................5.1 mm x 38 mm 5.1 mm x 63 mm 5.1 mm x 63 mm 6 mm x 75 mm
Machine screw...............................6 mm 6 mm 6 mm 6 mm
No load speed (min-1)
High ...............................................0 – 1,200 0 – 1,200 0 – 1,200 0 – 1,200
Low................................................0 – 350 0 – 350 0 – 350 0 – 350
Overall length ...................................192 mm 192 mm 192 mm 220 mm
Net weight.........................................1.4 kg 1.5 kg 1.6 kg 2.1 kg
Rated voltage ...................................D.C. 9.6 V D.C. 12 V D.C. 14.4 V D.C. 18 V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications and battery cartridge may differ from
country to country.
• Weight, with battery cartridge, according to EPTA-Pro-
cedure 01/2003
Intended use
The tool is intended for drilling and screw driving in wood,
metal and plastic.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB051-2
CORDLESS DRILL SAFETY WARNINGS
1. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
2. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and
could give the operator an electric shock.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
4. Hold the tool firmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece imme-
diately after operation; they may be extremely
hot and could burn your skin.
8. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.

4
ENC004-2
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current
flow, overheating, possible burns and even a
breakdown.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
8. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
10. Do not use dropped or struck battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.
Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the car-
tridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If not, it may accidentally fall out
of the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Reversing switch action (Fig. 3)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Speed change (Fig. 4)
To change the speed, first switch off the tool and then
slide the speed change lever to the “2” side for high
speed or “1” side for low speed. Be sure that the speed
change lever is set to the correct position before opera-
tion. Use the right speed for your job.
CAUTION:
• Always set the speed change lever fully to the correct
position. If you operate the tool with the speed change
lever positioned halfway between the “1” side and “2”
side, the tool may be damaged.
• Do not use the speed change lever while the tool is run-
ning. The tool may be damaged.

5
Adjusting the fastening torque (Fig. 5)
The fastening torque can be adjusted in 17 steps by turn-
ing the adjusting ring so that its graduations are aligned
with the pointer on the tool body. The fastening torque is
minimum when the number 1 is aligned with the pointer,
and maximum when the mmarking is aligned with the
pointer.
The clutch will slip at various torque levels when set at
the number 1 to 16. The clutch is designed not to slip at
the mmarking.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
NOTE:
• The adjusting ring does not lock when the pointer is
positioned only halfway between the graduations.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Installing or removing driver bit or drill bit (Fig. 6)
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve clock-
wise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise.
OPERATION
Screwdriving operation (Fig. 7)
CAUTION:
• Adjust the adjusting ring to the proper torque level for
your work.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
CAUTION:
• Make sure that the driver bit is inserted straight in the
screw head, or the screw and/or bit may be damaged.
NOTE:
• When driving wood screws, predrill pilot holes to make
driving easier and to prevent splitting of the workpiece.
See the chart.
Drilling operation
First, turn the adjusting ring so that the pointer points to
the mmarking. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.
Nominal diameter of
wood screw (mm) Recommended size of pilot hole (mm)
3.1 2.0 – 2.2
3.5 2.2 – 2.5
3.8 2.5 – 2.8
4.5 2.9 – 3.2
4.8 3.1 – 3.4
5.1 3.3 – 3.6
5.5 3.7 – 3.9
5.8 4.0 – 4.2
6.1 4.2 – 4.4

6
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centres, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Screw bits
• Various type of Makita genuine batteries and chargers
• Rubber pad assembly
• Wool bonnet
• Foam polishing pad
• Plastic carrying case
ENG103-4
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 70 dB (A) or less
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A)
Wear ear protection
ENG202-3
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: driling into metal
Vibration emission (ah, D): 2.5 m/s2or less
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-14
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible manufac-
turer declare that the following Makita machine(s):
Designation of Machine: Cordless Driver Drill
Model No./ Type: 6260D, 6270D, 6280D, 6390D
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

7
FRANÇAIS (Instructions originales)
Descriptif
1Bouton
2 Batterie
3 Gâchette
4 Inverseur
5 Vitesse réduite
6 Grande vitesse
7 Levier de changement
de vitesse
8 Graduations
9 Bague de réglage
10 Repère de perçage
11 Pointeur
12 Manchon
13 Bague
14 Serrer
SPÉCIFICATIONS
Modèle 6260D 6270D 6280D 6390D
Capacités
Acier .............................................10 mm 10 mm 10 mm 13 mm
Bois ...............................................21 mm 25 mm 25 mm 36 mm
Vis en bois ....................................5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Vis à métaux .................................6 mm 6 mm 6 mm 6 mm
Vitesse à vide (min-1)
Grande vitesse .............................0–1200 0–1200 0–1200 0–1200
Vitesse réduite ..............................0 – 350 0 – 350 0 – 350 0 – 350
Longueur totale ................................192 mm 192 mm 192 mm 220 mm
Poids net ..........................................1,4 kg 1,5 kg 1,6 kg 2,1 kg
Tension nominale .............................9,6 V CC 12 V CC 14,4 V CC 18 V CC
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications et la batterie peuvent être différentes
suivant les pays.
• Poids, avec la batterie, conformément à la procédure
EPTA-01/2003
Utilisations
L’outil est prévu pour le perçage et le vissage dans le
bois, le métal et le plastique.
GEA010-1
Consignes de sécurité générales pour outils
électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB051-2
CONSIGNES DE SÉCURITÉ POUR LA
PERCEUSE SANS FIL
1. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possède. Toute perte de maîtrise comporte un
risque de blessure.
2. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché. Le contact
de l’outil tranchant avec un fil sous tension peut met-
tre les parties métalliques de l’outil électrique sous
tension et causer un choc électrique chez l’utilisa-
teur.
3. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
4. Tenez votre outil fermement.
5. Gardez les mains éloignées des pièces en rota-
tion.
6. Ne laissez pas l’outil tourner. Ne le faites fonc-
tionner que lorsque vous le tenez.
7. Ne touchez pas le foret ni la pièce tout de suite
après la coupe, car ils seraient extrêmement
chauds et pourraient vous brûler.
8. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions peut
entraîner une blessure grave.
ENC004-2
CONSIGNES DE SÉCURITÉ IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.

8
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie, recou-
vrez-en toujours les bornes avec le couvre-batte-
rie.
6. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provo-
quer un fort courant, une surchauffe, parfois
des brûlures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C.
8. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
9. Prenez garde d’échapper ou de heurter la batte-
rie.
10. N’utilisez pas une batterie qui a été échappée ou
heurtée.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu’elle est restée inutilisée pendant plus de
six mois.
Protection de l’environnement
(Pour la Suisse uniquement)
Afin de préserver l’environnement, rappor-
tez la batterie usagée aux postes de
ramassage officiel.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation et retrait de la batterie (Fig.1)
• Débranchez toujours l’outil avant d’installer ou de reti-
rer la batterie.
• Pour enlever la batterie, sortez-la de l’outil en appuyant
sur les boutons placés de chaque côté de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie sur la rainure du logement, et glissez la batterie
jusqu’à ce qu’elle se verrouille dans un déclic. Sinon, la
batterie risque de tomber accidentellement, ce qui
pourrait vous blesser, vous ou d’autres personnes alen-
tour.
• Ne forcez jamais quand vous introduisez la batterie. Si
la batterie ne rentre pas aisément, c’est que vous ne
l’insérez pas correctement.
Interrupteur (Fig. 2)
ATTENTION :
• Avant de mettre la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne correctement et qu’elle
revient sur la position “OFF” quand vous la relâchez.
Pour démarrer l’outil, tirez simplement sur la gâchette.
Plus vous appuyez sur la gâchette, plus la vitesse aug-
mente. Pour l’arrêter, relâchez la gâchette.
Inverseur (Fig. 3)
L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur et
déplacez-le à partir du côté A pour une rotation vers la
droite, ou à partir du côté B pour une rotation vers la gau-
che.
Lorsque l’inverseur est à la position neutre, il n’est pas
possible d’actionner la gâchette.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
de l’outil avant l’arrêt de l’outil, vous risquez de
l’endommager.
• Quand vous n’utilisez pas l’outil, ramenez toujours
l’inverseur sur la position neutre.
Changement de vitesse (Fig. 4)
Pour changer de vitesse, commencez par éteindre l’outil,
puis déplacez le levier de changement de vitesse sur le
côté “2” pour faire marcher l’outil à grande vitesse, ou sur
le côté “1” pour le faire marcher à vitesse réduite. Vérifiez
que le levier de changement de vitesse est réglé sur la
bonne position avant le travail. Utilisez la vitesse qui con-
vient pour le travail.
ATTENTION :
• Réglez toujours le levier de changement de vitesse à
fond sur la position voulue. Si vous actionnez l’outil
alors que le levier est placé à mi-chemin entre la posi-
tion “1” et la position “2”, vous risquez d’endommager
l’outil.
• N’actionnez pas le levier de changement de vitesse
pendant que l’outil fonctionne. Cela pourrait endomma-
ger l’outil.

9
Réglage du couple de serrage (Fig. 5)
Le couple de serrage peut être réglé sur 17 crans à l’aide
de la bague de réglage. Tournez la bague de façon que
ses graduations soient alignées sur le pointeur du corps
de l’outil. Le couple de serrage est minimal lorsque le
chiffre 1 est aligné sur le pointeur, et il est maximal lors-
que le repère mest aligné sur le pointeur.
L’embrayage glissera à différents niveaux de couple lors-
que le couple est réglé entre 1 et 16. L’embrayage est
conçu pour ne pas glisser au repère m.
Avant de procéder, effectuez toujours un essai dans le
matériau de travail ou dans un matériau analogue pour
déterminer le temps de serrage qui convient pour le tra-
vail en question.
NOTE :
• La bague de réglage ne se verrouille pas lorsque le
pointeur est placé entre les graduations.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est sortie avant d’effectuer toute inter-
vention sur l’outil.
Installation et retrait de l’embout ou du foret
(Fig. 6)
Tenez la bague et tournez le manchon vers la gauche
pour ouvrir le mandrin. Enfoncez le foret dans le mandrin
le plus loin qu’il aille. Tenez solidement la bague et tour-
nez le manchon vers la droite pour serrer le mandrin.
Pour retirer le foret, tenez la bague et tournez le man-
chon vers la gauche.
Lorsque vous n’utilisez pas le foret, rangez-le dans le
porte-foret.
EMPLOI
Vissage (Fig. 7)
ATTENTION :
• Ajustez la bague de réglage sur le niveau de couple qui
convient au travail à effectuer.
Insérez la pointe de l’embout dans la tête de la vis et
appuyez sur l’outil. Commencez par faire tourner l’outil
lentement, puis augmentez la vitesse progressivement.
Relâchez la gâchette dès que la vis est complètement
enfoncée.
ATTENTION :
• Vérifiez que l’embout est bien enfoncé droit dans la
tête de la vis, sinon la vis et/ou le foret risquent d’être
endommagés.
NOTE:
• Pour enfoncer des vis en bois, le travail sera plus facile
si vous commencez par percer des trous pilotes, et
vous éviterez ainsi de fendre la pièce. Voyez le tableau
ci-dessous.
Perçage
Tournez d’abord la bague de réglage de sorte que le
pointeur indique le repère m. Procédez ensuite comme
suit.
Perçage dans du bois
Pour percer dans du bois, vous obtiendrez les meilleurs
résultats avec un foret en bois doté d’une vis de guidage.
La vis de guidage facilite le perçage en attirant le foret
dans la pièce.
Perçage dans du métal
Pour que le foret ne glisse pas quand vous commencez à
percer le trou, faites une entaille à l’aide d’un outil à cen-
trer et d’un marteau. Placez la pointe du foret dans
l’entaille et commencez à percer.
Pour percer des métaux, utilisez un lubrifiant de coupe.
Seuls le fer et le cuivre devront être percés à sec.
ATTENTION :
• Vous ne percerez pas plus rapidement en appuyant
plus fort sur l’outil. Au contraire, une pression exces-
sive ne pourra qu’endommager la pointe du foret,
réduisant ainsi les performances de l’outil et sa durée
de vie.
• Il s’exerce une pression considérable sur l’outil/le foret
au moment où le trou se perce. Tenez l’outil fermement
et faites attention lorsque le foret commence à pénétrer
dans la pièce.
• Pour retirer un foret coincé, il suffit de régler l’inverseur
dans le sens de rotation inverse, ce qui fait ressortir le
foret. Faites attention car l’outil risque de ressortir brus-
quement si vous ne le tenez pas fermement.
• Si les pièces sont petites, fixez-les toujours dans un
étau ou tout autre dispositif de serrage similaire.
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie soit déchargée, laissez l’outil reposer pen-
dant 15 minutes avant de recommencer avec une bat-
terie fraîche.
Diamètre nominal de
vis en bois (mm)
Dimension
recommandée du trou
pilote (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7 – 3,9
5,8 4,0 – 4,2
6,1 4,2 – 4,4

10
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est sortie avant de procéder à son ins-
pection ou à son entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, travaux d’entretien et autres réglages
doivent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Forets
• Embouts de vis
• Les divers types de batteries et chargeurs Makita
authentiques
• Ensemble de plateau caoutchouc
• Peau de mouton
• Plateau de polissage en mousse
• Mallette de transport en plastique
ENG103-4
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 70 dB (A) ou moins
Incertitude (K) : 3 dB (A)
Le niveau de bruit en fonctionnement peut dépasser
80 dB (A) Porter des protecteurs anti-bruit
ENG202-3
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : perçage dans le métal
Émission de vibrations (ah, D) : 2,5 m/s2ou moins
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-14
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita Corporation, en tant que fabricant respon-
sable, déclare que la ou les machines suivantes :
Désignation de la machine : Perceuse-Visseuse sans Fil
N° de modèle / Type : 6260D, 6270D, 6280D, 6390D
sont produites en série et
sont conformes aux Directives européennes sui-
vantes :
2006/42/CE
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Angleterre
30 janvier 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

11
DEUTSCH (Originale Anleitungen)
Übersicht
1 Akku-Entriegelungsknopf
2 Akku
3 Elektronikschalter
4 Drehrichtungsumschalter
5 Niedrige Drehzahl
6 Hohe Drehzahl
7 Drehzahlumschalter
8 Teilstriche
9 Einstellring
10 Bohrsymbol
11 Markierungspfeil
12 Werkzeugverriegelung
13 Klemmring
14 Anziehen
TECHNISCHE DATEN
Modell 6260D 6270D 6280D 6390D
Bohrleistung
Stahl .............................................10 mm 10 mm 10 mm 13 mm
Holz .............................................21 mm 25 mm 25 mm 36 mm
Holzschraube ...............................5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Maschinenschraube .....................6 mm 6 mm 6 mm 6 mm
Leerlaufdrehzahl (min-1)
Hoch ............................................0 – 1 200 0 – 1 200 0 – 1 200 0 – 1 200
Niedrig ..........................................0 – 350 0 – 350 0 – 350 0 – 350
Gesamtlänge ...................................192 mm 192 mm 192 mm 220 mm
Nettogewicht.....................................1,4 kg 1,5 kg 1,6 kg 2,1 kg
Nennspannung ................................DC 9,6 V DC 12 V DC 14,4 V DC 18 V
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten und der Blockakku können von
Land zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003
Vorgesehene Verwendung
Das Maschine ist für Bohren und Schrauben in Holz,
Metall und Kunststoff vorgesehen.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB051-2
FÜR AKKU-BOHRER-
SICHERHEITSWARNUNGEN
1. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n). Ver-
lust der Kontrolle kann Verletzungen verursachen.
2. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel kontaktiert werden. Bei Kontakt mit einem
Strom führenden Kabel können die freiliegenden
Metallteile des Elektrowerkzeugs ebenfalls Strom
führend werden, so dass der Benutzer einen elektri-
schen Schlag erleiden kann.
3. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
4. Halten Sie die Maschine mit festem Griff.
5. Halten Sie die Hände von rotierenden Teilen fern.
6. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
7. Vermeiden Sie eine Berührung des Bohrereinsat-
zes oder des Werkstücks unmittelbar nach der
Bearbeitung, weil sie dann noch sehr heiß sind
und Hautverbrennungen verursachen können.
8. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
ENC004-2
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.

12
5. Decken Sie die Akkukontakte stets mit der
Schutzkappe ab, wenn Sie den Akku nicht benut-
zen.
6. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
ken Stromfluss, der Überhitzung, Verbren-
nungen und einen Defekt zur Folge haben
kann.
7. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
8. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
9. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
10. Verwenden Sie keinen Akku, der fallen gelassen
oder erschüttert wurde.
BEWAHREN SIE DIESE HINWEISE SORGFÄL-
TIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen wer-
den, wenn er länger als sechs Monate nicht
benutzt worden ist.
Umweltschutz
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie
91/157/EWG und nationaler Gesetzge-
bung (Batterieverordnung) muss der ver-
brauchte Akku bei einer öffentlichen
Sammelstelle, bei Ihrem Makita Kunden-
dienst oder Ihrem Fachhändler zum
Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht
in den Hausmüll, ins Feuer oder ins Was-
ser.
(Nur für die Schweiz)
• Ihr Beitrag zum Umweltschutz: Bringen
Sie bitte die gebrauchte Batterie an eine
offizielle Sammelstelle zurück.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Zum Abnehmen des Akkus ziehen Sie ihn aus der
Maschine heraus, während Sie die Entrieglungsknöpfe
auf beiden Seiten drücken.
• Zum Einsetzen des Akkus richten Sie die Führungsfe-
der des Akkus auf die Nut im Maschinengehäuse aus
und schieben den Akku hinein. Schieben Sie den Akku
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Anderenfalls kann er aus der Maschine her-
ausfallen und Sie oder umstehende Personen verlet-
zen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Schalterfunktion (Abb. 2)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, dass der Elektronikschalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine drücken Sie einfach den
Elektronikschalter. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Elektronikschalter. Zum
Ausschalten lassen Sie den Elektronikschalter los.
Drehrichtungsumschalter (Abb. 3)
Diese Maschine besitzt einen Drehrichtungsumschalter.
Drücken Sie auf die Seite A des Drehrichtungsumschal-
ters für Rechtsdrehung, und auf die Seite B für Linksdre-
hung.
In der Neutralstellung des Drehrichtungsumschalters ist
der Elektronikschalter verriegelt.
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine zum vollkommenen Stillstand
gekommen ist. Anderenfalls kann die Maschine
beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den
Drehrichtungsumschalter stets auf die Neutralstellung.
Drehzahlumschalter (Abb. 4)
Um die Getriebeuntersetzung zu ändern, schalten Sie
zunächst die Maschine aus, und dann schieben Sie den
Drehzahlumschalter auf die Stellung “2” für hohe Dreh-
zahl, oder auf die Stellung “1” für niedrige Drehzahl. Ver-
gewissern Sie sich vor Arbeitsbeginn stets, dass sich der
Drehzahlumschalter in der korrekten Stellung befindet.
Verwenden Sie stets die geeignete Drehzahl für die
jeweilige Arbeit.

13
VORSICHT:
• Achten Sie stets darauf, dass sich der Drehzahlum-
schalter vollkommen in seiner jeweiligen Endposition
befindet. Wird die Maschine bei einer Zwischenstellung
des Schalters zwischen “1” und “2” betrieben, kann die
Maschine beschädigt werden.
• Betätigen Sie den Drehzahlumschalter nicht während
des Betriebs. Die Maschine kann sonst beschädigt
werden.
Einstellen des Drehmoments (Abb. 5)
Das Drehmoment kann in 17 Stufen eingestellt werden.
Drehen Sie dazu den Einstellring so, dass der
gewünschte Teilstrich auf den Markierungspfeil am
Maschinengehäuse ausgerichtet ist. Stellung 1 ergibt
das minimale Drehmoment, während das maximale
Drehmoment erzielt wird, wenn der Markierungspfeil auf
das Symbol mzeigt.
Die eingebaute Kupplung ist so konstruiert, dass sie bei
Erreichen des vorgewählten Drehmoments zwischen 1
und 16 durchrutscht, während sie in der Stellung die
Kraftübertragung nicht unterbricht. Die Kupplung ist so
konstruiert, dass sie in der Stellung mnicht durchrutscht.
Bevor Sie mit der eigentlichen Schraubarbeit beginnen,
sollten Sie eine Probeverschraubung mit Ihrem Material
oder einem Stück des gleichen Materials durchführen,
um das geeignete Drehmoment zu ermitteln.
HINWEIS:
• Der Einstellring rastet nicht ein, wenn sich der Markie-
rungspfeil in einer Zwischenstellung befindet.
MONTAGE
VORSICHT:
• Vor Arbeiten am Gerät vergewissern Sie sich, dass
sich der Schalter in der “OFF”-Position befindet und der
Akku aus dem Gerät entfernt ist.
Montage und Demontage von Einsatzwerkzeugen
(Abb. 6)
Halten Sie den Klemmring fest und drehen Sie die Werk-
zeugverriegelung entgegen dem Uhrzeigersinn, um die
Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk-
zeug bis zum Anschlag in das Bohrfutter ein. Halten Sie
den Klemmring fest und drehen Sie die Werkzeugverrie-
gelung im Uhrzeigersinn, um das Bohrfutter festzuzie-
hen.
Zum Entfernen des Einsatzwerkzeugs halten Sie den
Klemmring und drehen die Werkzeugverriegelung entge-
gen dem Uhrzeigersinn.
BETRIEB
Schrauben (Abb. 7)
VORSICHT:
• Stellen Sie mit dem Einstellring das korrekte Anzugs-
moment für Ihre Arbeit ein.
Setzen Sie die Spitze des Schraubendrehereinsatzes in
den Schraubenkopf ein und üben Sie Druck auf die
Maschine aus. Lassen Sie die Maschine langsam anlau-
fen, und erhöhen Sie dann die Drehzahl allmählich. Las-
sen Sie den Elektronikschalter los, sobald die Kupplung
ausrückt.
VORSICHT:
• Achten Sie darauf, dass die Spitze des Schraubendre-
hereinsatzes senkrecht in den Schraubenkopf einge-
führt wird, um eine Beschädigung von Schraube und/
oder Einsatz zu vermeiden.
HINWEIS:
• Beim Eindrehen von Holzschrauben ist das Bohren von
Vorbohrungen zu empfehlen, um das Eindrehen zu
erleichtern und Spaltung des Werkstücks zu vermei-
den. Siehe die nachstehende Tabelle.
Bohren
Drehen Sie zunächst den Einstellring, bis der Zeiger auf
das Symbol mzeigt. Gehen Sie dann folgendermaßen
vor.
Bohren in Holz
Beim Bohren in Holz lassen sich die besten Ergebnisse
mit Holzbohrern erzielen, die mit einer Zentrierspitze
ausgestattet sind. Die Zentrierspitze erleichtert das Boh-
ren, da sie den Bohrer in das Werkstück hineinzieht.
Bohren in Metall
Um Abrutschen des Bohrers beim Anbohren zu vermei-
den, empfiehlt es sich, die Bohrstelle mit einem Zentrier-
körner anzukörnen. Setzen Sie dann die Spitze des
Bohrers in die Vertiefung und beginnen Sie mit dem Boh-
ren.
Verwenden Sie Schneidflüssigkeit beim Bohren von
Metall. Eisen und Messing sollten jedoch trocken gebohrt
werden.
VORSICHT:
• Übermäßige Druckausübung auf die Maschine bewirkt
keine Beschleunigung der Bohrleistung. Im Gegenteil,
übermäßiger Druck führt zu einer Beschädigung der
Bohrerspitze und damit zu einer Verringerung der
Bohrerstandzeit sowie zu einer Verkürzung der
Lebensdauer der Maschine.
• Beim Bohrungsdurchbruch wirkt ein hohes Rückdreh-
moment auf Maschine und Bohrer. Halten Sie daher
die Maschine mit festem Griff und lassen Sie Vorsicht
walten, wenn der Bohrer im Begriff ist, aus dem Werk-
stück auszutreten.
• Ein festsitzender Bohrer lässt sich durch einfaches
Umschalten der Drehrichtung wieder herausdrehen.
Dabei sollten Sie aber die Maschine gut festhalten,
damit sie nicht ruckartig herausgestoßen wird.
• Spannen Sie kleine Werkstücke stets in einen
Schraubstock oder eine ähnliche Aufspannvorrichtung
ein.
Nenndurchmesser der
Holzschraube (mm) Empfohlene Größe der Vorbohrung (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7 – 3,9
5,8 4,0 – 4,2
6,1 4,2 – 4,4

14
• Wenn die Maschine im Dauerbetrieb bis zur vollkom-
menen Entladung des Akkus verwendet wurde, lassen
Sie die Maschine vor dem Fortsetzen des Betriebs mit
einem frischen Akku 15 Minuten lang abkühlen.
WARTUNG
VORSICHT:
• Vor Arbeiten am Gerät vergewissern Sie sich, dass
sich der Schalter in der “OFF”-Position befindet und der
Akku aus dem Gerät entfernt ist.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Kundendienstzentren unter ausschließlicher Verwendung
von Makita-Originalersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Bohrereinsätze
• Schraubendrehereinsätze
• Verschiedene Original-Makita-Akkus und -Ladegeräte
• Schleifteller
• Lammfellhaube
• Schaumstoff-Polierscheibe
• Plastikkoffer
ENG103-4
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 70 dB (A) oder weniger
Ungewissheit (K): 3 dB (A)
Der Lärmpegel kann während des Betriebs 80 dB (A)
überschreiten Gehörschutz tragen
ENG202-3
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Bohren in Metall
Vibrationsemission (ah, D): 2,5 m/s2oder weniger
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-14
Nur für europäische Länder
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine: Akku-Bohrschrauber
Modell-Nr./ Typ: 6260D, 6270D, 6280D, 6390D
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entspre-
chen:
2006/42/EG
und gemäß den folgenden Standards oder standardisi-
erten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

15
ITALIANO (Istruzioni originali)
Visione generale
1 Bottone
2 Cartuccia batteria
3 Interruttore
4 Interruptore di inversione
5 Velocità bassa
6 Velocità alta
7 Leva di cambio velocità
8 Graduazioni
9 Anello di reglazione
10 Segno di foratura
11 Indice
12 Manicotto
13 Anello
14 Per stringere
DATI TECNICI
Modello 6260D 6270D 6280D 6390D
Capacità
Acciaio ..........................................10 mm 10 mm 10 mm 13 mm
Legno ............................................21 mm 25 mm 25 mm 36 mm
Vite per legno ...............................5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Vite a ferro ....................................6 mm 6 mm 6 mm 6 mm
Velocità a vuoto (min-1)
Alta ...............................................0 – 1.200 0 – 1.200 0 – 1.200 0 – 1.200
Bassa ............................................0 – 350 0 – 350 0 – 350 0 – 350
Lunghezza totale .............................192 mm 192 mm 192 mm 220 mm
Peso netto ........................................1,4 kg 1,5 kg 1,6 kg 2,1 kg
Tensione nominale ...........................C.c. 9,6 V C.c. 12 V C.c. 14,4 V C.c. 18 V
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici e la cartuccia batteria potrebbero differire
da paese a paese.
• Peso, con batteria, secondo la Procedura EPTA 01/
2003
Utilizzo previsto
Questo utensile è progettato per la foratura e
l’avvitamento delle viti nel legno, metallo e plastica.
GEA010-1
Avvertimenti generali per la sicurezza
dell’utensile elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB051-2
AVVERTIMENTI PER LA SICUREZZA
TRAPANO A BATTERIA
1. Usare il manico ausiliario, se è in dotazione
all’utensile. La perdita di controllo può provocare
lesioni personali.
2. Tenere gli utensili elettrici per le superfici di
presa isolate quando si eseguono operazioni in
cui l’utensile da taglio potrebbe fare contatto
con fili elettrici nascosti. Se l’utensile da taglio
entra in contatto con un filo elettrico “sotto tensione”
mette “sotto tensione” le parti metalliche esposte
dell’utensile, dando una scossa all’operatore.
3. Accertarsi sempre di avere i piedi appoggiati sal-
damente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
4. Tenere saldamente l’utensile.
5. Tenere la mani lontane dalle parti rotanti.
6. Non far funzionare l’utensile senza usarlo. Farlo
funzionare soltanto tenendolo in mano.
7. Non toccare la punta del trapano o il pezzo da
lavorare immediatamente dopo il lavoro, perché
potrebbero essere estremamente caldi e causare
bruciature.
8. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitarne l’inalazione o il contatto con la pelle.
Osservare i dati per la sicurezza forniti dal pro-
duttore del materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto)
sostituisca la stretta osservanza delle norme di
sicurezza. L’utilizzo SBAGLIATO o la mancata
osservanza delle norme di sicurezza di questo
manuale di istruzioni potrebbero causare lesioni
serie.
ENC004-2
ISTRUZIONI IMPORTANTI DI SICUREZZA
PER LA CARTUCCIA DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il
coperchio della batteria quando non si usa la
cartuccia della batteria.

16
6. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare
un grande flusso di corrente, il surriscalda-
mento, possibili ustioni e addirittura un gua-
sto.
7. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
8. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
9. Fare attenzione a non lasciar cadere o a colpire
la batteria.
10. Non usare una batteria che è caduta o che ha
subito un colpo.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria all’idruro di
nickel metallico quando non la si usa per più di
sei mesi.
(Per la Svizzera soltanto)
Protezione dell’ambiente
La Vostra contribuzione per la protezione
del ambiente:
Porta la batteria al collettivo ufficiale.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di regolare o di control-
lare il funzionamento dell’utensile.
Installazione e rimozione della cartuccia
batteria (Fig. 1)
• Spegnere sempre l’utensile prima di inserire o di rimuo-
vere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, toglierla dall’uten-
sile schiacciando i bottoni su entrambi i lati della batte-
ria.
• Per inserire la cartuccia batteria, allineare l’appendice
sulla cartuccia batteria con la scanalatura dell’alloggia-
mento e inserirla in posizione. Inserirla sempre com-
pletamente finché non si blocca con un piccolo scatto.
In caso contrario, potrebbe cadere dall’utensile con
pericolo di ferite per l’operatore o per chi gli è vicino.
• Non usare forza per inserire la cartuccia batteria. Se
essa non entra facilmente, vuol dire che non è inserita
correttamente.
Funzionamento dell’interruttore (Fig. 2)
ATTENZIONE:
• Prima di inserire la cartuccia batteria nell’utensile,
accertarsi sempre che l’interruttore funzioni corretta-
mente e ritorni sulla posizione “OFF” quando viene rila-
sciato.
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore. La velocità dell’utensile aumenta con l’aumento
della pressione del dito sull’interruttore. Rilasciare l’inter-
ruttore per fermare l’utensile.
Funzionamento dell’interruttore di inversione
(Fig. 3)
Questo utensile è dotato di un interruttore di inversione,
per cambiare la direzione di rotazione. Schiacciare la
leva dell’interruttore di inversione dal lato A per la rota-
zione in senso orario, oppure dal lato B per la rotazione
in senso antiorario.
Quando la leva dell’interruttore si trova sulla posizione
neutra, non è possibile schiacciare l’interruttore.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
usare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è fermato completamente. Il cambiamento
della direzione di rotazione prima dell’arresto dell’uten-
sile potrebbe danneggiarlo.
• Quando non si usa l’utensile, rimettere sempre la leva
dell’interruttore di inversione sulla posizione neutra.
Cambiamento della velocità (Fig. 4)
Per cambiare la velocità, spegnere prima l’utensile e
spingere poi la leva di cambio velocità sul lato “2” per
l’alta velocità o sul lato “1” per la bassa velocità. Accer-
tarsi che la leva di cambio velocità sia sulla posizione
corretta prima di usare l’utensile. Usare la velocità cor-
retta adatta al lavoro.
ATTENZIONE:
• Regolare sempre completamente sulla posizione cor-
retta la leva di cambio velocità. Se si usa l’utensile con
la leva di cambio velocità posizionata a metà tra il lato
“1” e il lato “2”, lo si potrebbe danneggiare.
• Non usare la leva di cambio velocità durante il funzio-
namento dell’utensile, perché si potrebbe danneg-
giarlo.

17
Regolazione della coppia di serraggio (Fig. 5)
La coppia di serraggio può essere regolata in 17 passi
girando l’anello di registro in modo da allineare le sue
graduazioni con l’indice sul corpo dell’utensile. La coppia
di serraggio è minima quando il numero 1 è allineato con
l’indice, e massima quando con l’indice è allineato il
segno m.
La frizione slitta a vari livelli di coppia quando è regolata
sui numeri da 1 a 16. La frizione è progettata in modo da
non slittare al segno m.
Prima di eseguire un lavoro, avvitare una vite di prova nel
materiale o in un duplicato del materiale, in modo da
determinare il livello di coppia necessario per quella par-
ticolare applicazione.
NOTA:
• L’anello di regolazione non si blocca quando l’indice è
posizionato soltanto su un punto tra le graduazioni.
MONTAGGIO
ATTENZIONE:
• Prima di effettuare ogni tipo di lavoro sull’utensile, assi-
curatevi sempre che essa sia spenta e che la batteria
sia rimossa.
Installazione o rimozione della punta
dell’avvitatore o del trapano (Fig. 6)
Tenere fermo l’anello e girare il manicotto in senso antio-
rario per aprire le ganasce del mandrino. Inserire la
punta nel mandrino finché non può andare più oltre.
Tenere saldamente l’anello e girare il manicotto in senso
orario per stringere il mandrino.
Per rimuovere la punta, tenere fermo l’anello e girare il
manicotto in senso antiorario.
OPERAZIONE
Operazione di avvitamento (Fig. 7)
ATTENZIONE:
• Regolare l’anello di regolazione al livello corretto di
coppia per il lavoro.
Mettere la punta dell’avvitatore sulla testa della vite ed
esercitare una pressione sull’utensile. Avviare l’utensile
lentamente, aumentandone poi gradualmente la velocità.
Rilasciare l’interruttore non appena la frizione si innesta.
ATTENZIONE:
• Accertarsi che la punta dell’avvitatore sia inserita diritta
nella testa della vite, perché altrimenti si potrebbe dan-
neggiare la vite e/o la punta.
NOTA:
• Per avvitare le viti per legno, praticare prima dei fori
guida per facilitare l’avvitamento e prevenire lo scheg-
giamento del pezzo da lavorare. Vedere la tabella sotto.
Operazione di foratura
Girare prima l’anello di regolazione in modo che l’indice
sia puntato sul segno m. Procedere poi come segue.
Foratura del legno
Forando il legno si ottengono i risultati migliori con le
punte per legno dotate di viti guida. La vite guida facilita
la foratura attirando la punta nel pezzo da lavorare.
Foratura del metallo
Per evitare che la punta scivoli quando si comincia il foro,
fare una intaccatura con un punzone per centri e un mar-
tello sul punto da forare. Mettere poi la punta sull’intacca-
tura e cominciare a forare.
Per forare i metalli, usare un lubrificante di taglio. Le
eccezioni sono il ferro e l’ottone, che devono essere tra-
panati a secco.
ATTENZIONE:
• Esercitando una pressione eccessiva sull’utensile non
si accelera la foratura. Al contrario, tale pressione
eccessiva può soltanto danneggiare la punta e ridurre
le prestazioni e la vita dell’utensile.
• Quando la punta trapassa il materiale, l’utensile/punta
vengono sottoposti ad una grandissima forza. Tenere
saldamente l’utensile e stare molto attenti quando la
punta sta per trapassare il materiale.
• Se la punta rimane incastrata, può essere rimossa
usando l’interruttore di inversione per invertire la rota-
zione della punta per estrarla. L’utensile potrebbe però
rinculare improvvisamente se non viene tenuto salda-
mente.
• Fissare sempre i piccoli pezzi da lavorare con una
morsa od altro attrezzo simile per bloccarli.
• Se si fa funzionare continuamente l’utensile finché la
cartuccia batteria si scarica, lasciarlo riposare per
15 minuti prima di continuare con un’altra batteria.
Diametro nominale vite
per legno (mm) Diametro raccomandato foro guida (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7 – 3,9
5,8 4,0 – 4,2
6,1 4,2 – 4,4

18
MANUTENZIONE
ATTENZIONE:
• Prima di cercare di eseguire l’ispezione o la manuten-
zione, assicuratevi sempre che essa sia spenta e che
la batteria sia rimossa.
• Mai usare benzina, benzene, solventi, alcol e altre
sostanze simili. Potrebbero causare scolorimenti,
deformazioni o crepe.
Per preservare la SICUREZZA e l’AFFIDABILITÀ del
prodotto, le riparazioni, la manutenzione o la regolazione
devono essere eseguite da un Centro Assistenza Makita
autorizzato usando sempre ricambi Makita.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivol-
gersi a un Centro Assistenza Makita autorizzato.
• Punte trapano
• Punte avvitatore
• Vari tipi di batterie e caricatori genuini Makita
• Gruppo tampone di gomma
• Cuffia di lana
• Tampone di smerigliatura di schiuma
• Valigetta di plastica
ENG103-4
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN60745:
Livello pressione sonora (LpA): 70 dB (A) o meno
Incertezza (K): 3 dB (A)
Il livello di rumore durante il lavoro potrebbe superare gli
80 dB (A) Indossare i paraorecchi
ENG202-3
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN60745:
Modalità operativa: foratura del metallo
Emissione di vibrazione (ah, D): 2,5 m/s2o meno
Incertezza (K): 1,5 m/s2
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e
può essere usato per paragonare un utensile con un
altro.
• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare
dell’esposizione.
AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di emis-
sione dichiarato a seconda dei modi in cui viene usato
l’utensile.
• Identificare le misure di sicurezza per la protezione
dell’operatore basate sulla stima dell’esposizione nelle
condizioni reali d’utilizzo (tenendo presente tutte le
parti del ciclo operativo, come le volte in cui l’utensile
viene spento e quando gira a vuoto, oltre al tempo di
funzionamento).
ENH101-14
Modello per l’Europa soltanto
Dichiarazione CE di conformità
Noi della Makita Corporation, come produttori
responsabili, dichiariamo che le macchine Makita
seguenti:
Designazione della macchina:
Trapano-avvitatore a batteria
Modello No./Tipo: 6260D, 6270D, 6280D, 6390D
sono una produzione di serie e
conformi alle direttive europee seguenti:
2006/42/CE
E sono fabbricate conformemente ai seguenti standard o
documenti standardizzati:
EN60745
La documentazione tecnica è tenuta dal nostro rappre-
sentante autorizzato in Europa, che è:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30 gennaio 2009
Tomoyasu Kato
Amministratore
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

19
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1Knop
2 Accu
3 Trekschakelaar
4 Omkeerschakelaar
5 Laag toerental
6 Hoog toerental
7 Toerentalschakelaar
8 Schaalverdelingen
9 Stelring
10 Boormarkering
11 Wijzer
12 Bus
13 Ring
14 Vastdraaien
TECHNISCHE GEGEVENS
Model 6260D 6270D 6280D 6390D
Capaciteiten
Staal .............................................10 mm 10 mm 10 mm 13 mm
Hout ..............................................21 mm 25 mm 25 mm 36 mm
Houtschroef ..................................5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Kolomschroef ................................6 mm 6 mm 6 mm 6 mm
Toerental onbelast (min-1)
Hoog .............................................0–1200 0–1200 0–1200 0–1200
Laag ..............................................0 – 350 0 – 350 0 – 350 0 – 350
Totale lengte ....................................192 mm 192 mm 192 mm 220 mm
Netto gewicht ...................................1,4 kg 1,5 kg 1,6 kg 2,1 kg
Nominale spanning ..........................D.C. 9,6 V D.C. 12 V D.C. 14,4 V D.C. 18 V
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens de accu kunnen van land tot
land verschillen.
• Gewicht, inclusief accu, volgens de EPTA-procedure
01/2003
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het boren en het
indraaien van schroeven in hout, metaal en plastic.
GEA010-1
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING Lees alle veiligheidswaarschu-
wingen en alle instructies. Het niet volgen van de
waarschuwingen en instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
GEB051-2
VEILIGHEIDSWAARSCHUWINGEN VOOR
SNOERLOZE BOORMACHINE
1. Gebruik de hulphandgreep/hulphandgrepen, als
deze bij het gereedschap werden geleverd. Als u
de controle over het gereedschap verliest, kan dit
leiden tot ernstig persoonlijk letsel.
2. Houd elektrisch gereedschap vast aan het geïso-
leerde oppervlak van de handgrepen wanneer u
werkt op plaatsen waar het slijpaccessoire met
verborgen bedrading in aanraking kan komen.
Wanneer het booraccessoire in aanraking komen
met onder spanning staande draden, zullen de niet-
geïsoleerde metalen delen van het gereedschap
onder spanning komen te staan zodat de gebruiker
een elektrische schok kan krijgen.
3. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er zich niemand beneden u bevindt
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
4. Houd het gereedschap stevig vast.
5. Houd uw handen uit de buurt van de draaiende
onderdelen.
6. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
7. Raak de boor of het werkstuk niet aan onmiddel-
lijk na het gebruik; deze kunnen erg heet zijn en
brandwonden veroorzaken.
8. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem de nodige voor-
zorgsmaatregelen tegen inademing van stof en
contact met de huid. Volg de veiligheidsinstruc-
ties van de leverancier van het materiaal op.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
Laat u NIET misleiden door een vals gevoel van
comfort en bekendheid met het gereedschap (na
veelvuldig gebruik) en neem alle
veiligheidsvoorschriften van het betreffende
gereedschap altijd strikt in acht. VERKEERD
GEBRUIK of het niet naleven van de
veiligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.

20
ENC004-2
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN
VOOR ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemmen altijd met de accukap
wanneer u de accu niet gebruikt.
6. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting,
brandwonden, en zelfs defecten.
7. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
8. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
9. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
10. Gebruik een accu niet meer nadat deze is geval-
len of gestoten.
BEWAAR DEZE VOORSCHRIFTEN.
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens
wanneer u hem langer dan zes maanden niet
hebt gebruikt.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens de functies op het
gereedschap af te stellen of te controleren.
Installeren of verwijderen van de accu (Fig. 1)
• Schakel het gereedschap altijd uit alvorens de accu te
installeren of te verwijderen.
• Om de accu te verwijderen, neemt u deze uit het
gereedschap terwijl u de knoppen aan beide zijden van
de accu indrukt.
• Om de accu te installeren, past u de rug op de accu in
de groef in de behuizing van het gereedschap, en dan
schuift u de accu naar binnen. Schuif de accu zo ver
mogelijk erin, totdat deze met een klikgeluid vergren-
delt. Indien u dit niet doet, kan de accu per ongeluk uit
het gereedschap vallen en uzelf of anderen verwon-
den.
• Als de accu moeilijk in de houder gaat, moet u niet pro-
beren hem met geweld erin te duwen. Indien de accu
er niet gemakkelijk ingaat, betekent dit dat u hem niet
op de juiste wijze erin steekt.
Werking van de trekschakelaar (Fig. 2)
LET OP:
• Alvorens de accu in het gereedschap te plaatsen, moet
u altijd controleren of de trekschakelaar juist werkt en
bij het loslaten naar de “OFF” positie terugkeert.
Om het gereedschap in te schakelen, drukt u gewoon de
trekschakelaar in. Hoe dieper de trekschakelaar wordt
ingedrukt, hoe sneller het gereedschap draait. Om het
gereedschap uit te schakelen, de trekschakelaar losla-
ten.
Werking van de omkeerschakelaar (Fig. 3)
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting.
Wanneer deze schakelaar in de neutrale stand staat, kan
de trekschakelaar niet worden ingedrukt.
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Indien u de draairichting verandert terwijl de boor
nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer u het gereedschap niet gebruikt.
