Makita BHP441 User manual

GB Cordless Percussion-Driver Drill Instruction manual
F Perceuse à percussion sans fil Manuel d’instructions
D Akku-Schlagbohrschrauber Betriebsanleitung
I Trapano avvitatore a batterie Istruzioni per l’uso
con percussione
NL Accuslagschroef-boormachine Gebruiksaanwijzing
E Taladro atornillador con Manual de instrucciones
percusión a batería
P Perfuradora-aparafusadora de Manual de instruções
percussão sem fios
DK Ledningsfri slagboremaskine Brugsanvisning
GR Κρουστικό δραπανοκατσάβιδο Οδηγίες χρήσης
μπαταρίας
BHP441
BHP451

2
12
34
56
78
1
2
3
4
5
AB
6
7
8
9
10
11
12
13
14
15
16

3
910
11 12
13 14
15 16
17
18
19
20
21
22
23
16
24
25
26
27
28 29

4
17 18
30
31
32

5
ENGLISH
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
Intended use ENE039-1
The tool is intended for impact drilling in brick, concrete
and stone as well as for drilling without impact in wood,
metal, ceramic and plastic.
CORDLESS PERCUSSION
DRIVER DRILL SAFETY
WARNINGS GEB056-1
1. Wear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
4. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high
locations.
5. Hold the tool firmly with both hands.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the bit or the workpiece immediately
after operation; they may be extremely hot and
could burn your skin.
9. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subjct product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
1. Red part
2. Button
3. Battery cartridge
4. Switch trigger
5. Lamp
6. Reversing switch lever
7. Speed change lever
8. Action mode changing ring
9. Adjusting ring
10. Arrow
11. Graduations
12. Steel band
13. Grip base
14. Protrusion
15. Side grip
16. Groove
17. Sleeve
18. Bit holder
19. Bit
20. Depth rod
21. Clamp screw
22. Screw
23. Hook
24. Limit mark
25. Rear cover
26. Screws
27. Arm
28. Spring
29. Recessed part
30. Carbon brush cap
31. Hole
32. Carbon brush cap
Model BHP441 BHP451
Capacities
Concrete 14 mm 16 mm
Steel 13 mm 13 mm
Wood 50 mm 65 mm
Wood screw 6 mm x 75 mm 10 mm x 89 mm
Machine screw 6 mm
No load speed (min-1)
High (3) 0 - 1,700
Medium (2) 0 - 600
Low (1) 0 - 300
Blows per minute (min-1)
High (3) 0 - 25,500
Medium (2) 0 - 9,000
Low (1) 0 - 4,500
Overall length 250 mm 250 mm
Net weight 2.4 kg 2.5 kg
Rated voltage D.C. 14.4 V D.C. 18 V

6
IMPORTANT SAFETY
INSTRUCTIONS ENC007-4
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use dropped or struck battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice less
tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10°C - 40°C (50°F - 104°F). Let a hot
battery cartridge cool down before charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge

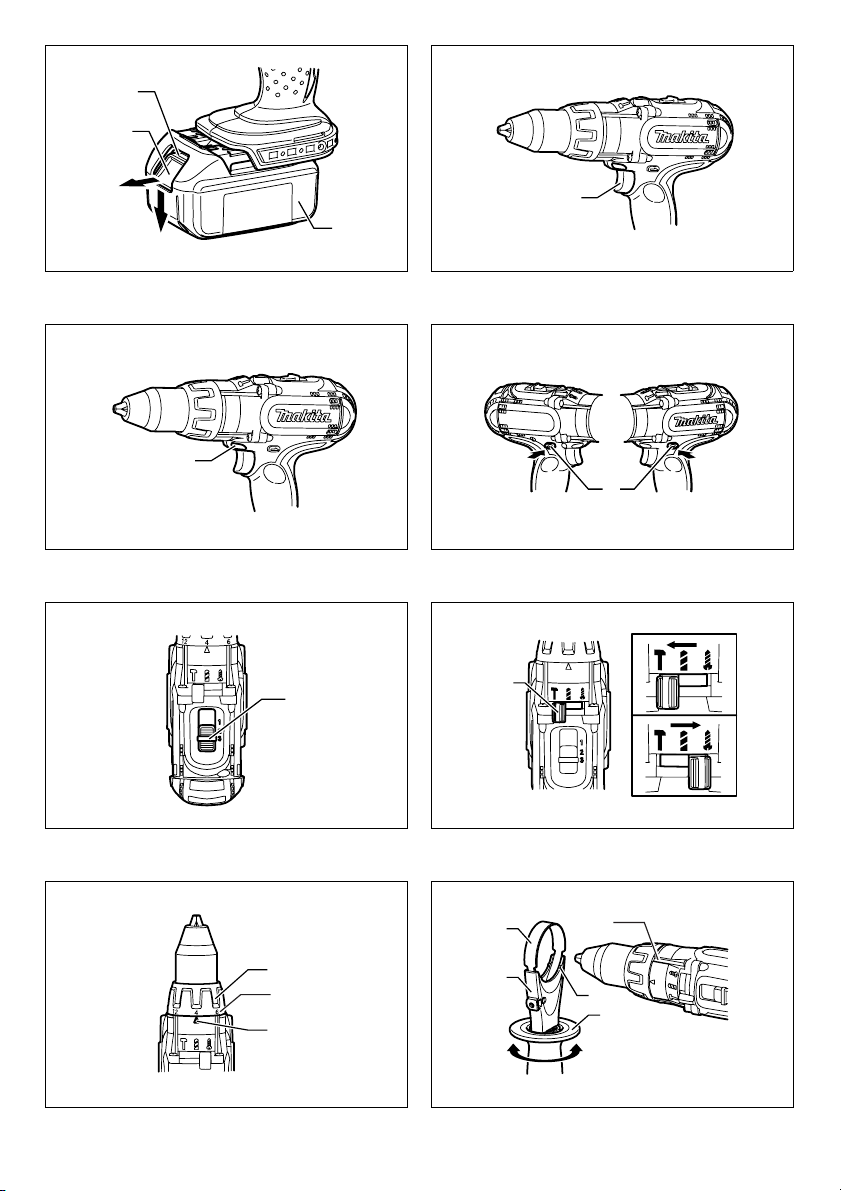

(Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the side of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the front lamp (Fig. 3)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The lamp goes out 10 -15 seconds after releasing the
trigger.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 4)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the “A”
side for clockwise rotation or from the “B” side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Speed change (Fig. 5)
This tool has a three-gear speed change lever. To change
the speed, first switch off the tool and then slide the speed
change lever to the “1” position for low speed, “2” position
for medium speed or “3” position for high speed. Be sure
that the speed change lever is set to the correct position
before operation. Use the right speed for your job.
NOTE:
• When changing the position from “1” to “3” or from “3”
to “1”, it may be a little difficult to slide the speed
change lever. At this time, switch on and run the tool for

7
a second at the “2” position, then stop the tool and slide
to your desired position.
CAUTION:
• Always set the speed change lever fully to the correct
position. If you operate the tool with the speed change
lever positioned halfway between the “1” position, “2”
position and “3” position, the tool may be damaged.
• Do not use the speed change lever while the tool is
running. The tool may be damaged.
Selecting the action mode (Fig. 6)
This tool employs an action mode change lever. Select
one of the three modes suitable for your work needs by
using this lever.
For rotation only, slide the lever so that it points toward
the mark on the tool body.
For rotation with hammering, slide the lever so that it
points toward the mark on the tool body.
For rotation with clutch, slide the lever so that the it points
toward the mark on the tool body.
NOTE:
• When changing the position from “ ” to “ ”, it may be
a little difficult to slide the mode change lever. At this
time, switch on and run the tool for a second at the “ ”
position, then stop the tool and slide to your desired
position.
CAUTION:
• Always set the lever correctly to your desired mode
mark. If you operate the tool with the lever positioned
halfway between the mode marks, the tool may be
damaged.
Adjusting the fastening torque (Fig. 7)
The fastening torque can be adjusted in 16 steps by
turning the adjusting ring so that its graduations are
aligned with the arrow on the tool body. The fastening
torque is minimum when the number 1 is aligned with the
arrow, and maximum when the number 16 is aligned with
the arrow.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Installing side grip (auxiliary handle)
(Fig. 8)
Always use the side grip to ensure operating safety.
Insert the side grip so that the protrusions on the grip base
fit in between the grooves on the tool barrel. Then tighten
the grip by turning clockwise.
Installing or removing driver bit or drill bit

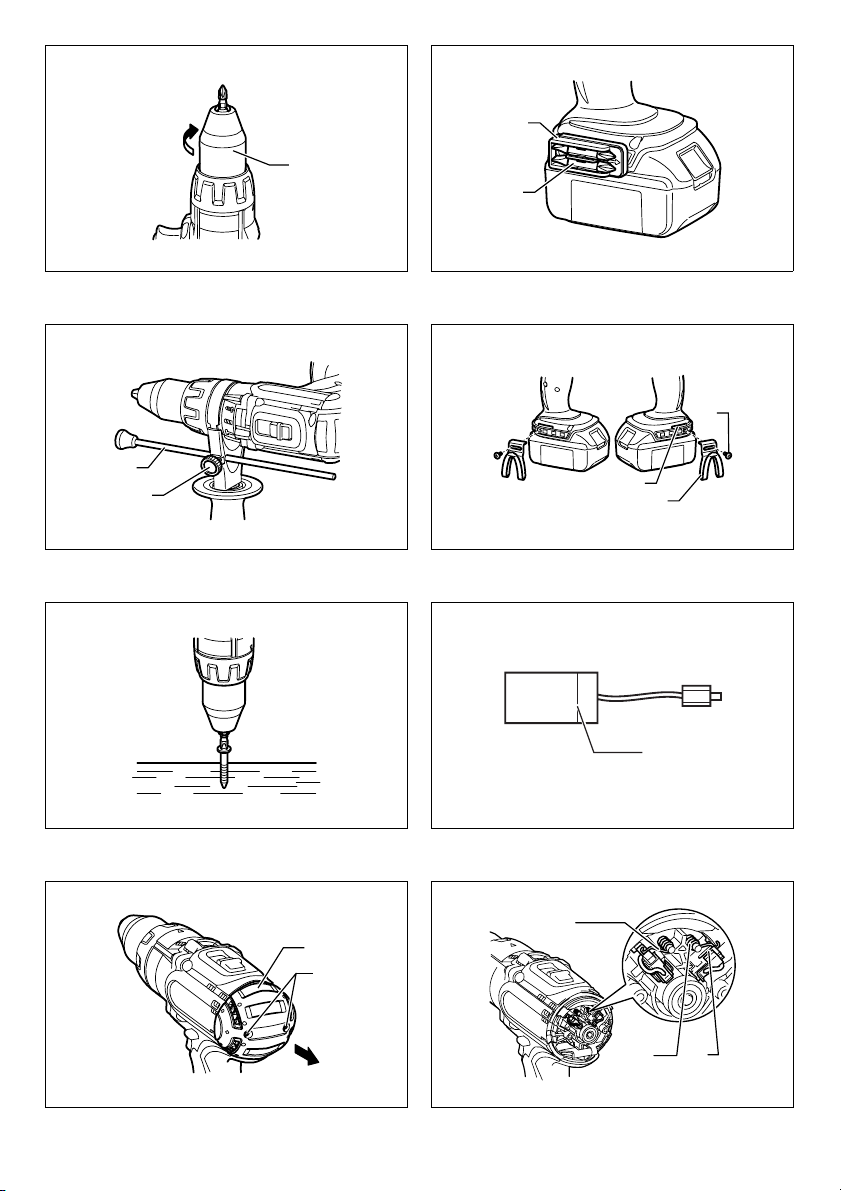

(Fig. 9)
Turn the sleeve counterclockwise to open the chuck jaws.
Place the bit in the chuck as far as it will go. Turn the
sleeve clockwise to tighten the chuck.
To remove the bit, turn the sleeve counterclockwise.
Installing bit holder (Fig. 10)
Fit the bit holder into the protrusion at the tool foot on
either right or left side and secure it with a screw.
When not using the driver bit, keep it in the bit holders.
Bits 45 mm long can be kept there.
Adjustable depth rod (Fig. 11)
The adjustable depth rod is used to drill holes of uniform
depth. Loosen the clamp screw, set to desired position,
then tighten the clamp screw.
Hook (Fig. 12)
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.
OPERATION
Hammer drilling operation
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with chips
and particles, or when striking reinforcing rods
embedded in the concrete. Always use the side grip
(auxiliary handle) and firmly hold the tool by both side
grip and switch handle during operations. Failure to do
so may result in the loss of control of the tool and
potentially severe injury.
First, slide the action mode change lever so that it points
to the marking. The adjusting ring can be aligned in any
torque levels for this operation.
Be sure to use a tungsten-carbide tipped bit. Position the
bit at the desired location for the hole, then pull the switch
trigger. Do not force the tool. Light pressure gives best
results. Keep the tool in position and prevent it from
slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
Blow-out bulb (optional accessory)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Screwdriving operation (Fig. 13)
First, slide the action mode change lever so that it points
to the marking. Adjust the adjusting ring to the proper
torque level for your work. Then proceed as follows.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
NOTE:
• Make sure that the driver bit is inserted straight in the
screw head, or the screw and/or bit may be damaged.

8
• When driving wood screws, predrill pilot holes to make
driving easier and to prevent splitting of the workpiece.
See the chart.
NOTE:
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
Drilling operation
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
First, slide the action mode change lever so that it points
to the marking.
The adjusting ring can be aligned in any torque levels for
this operation. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide screw
makes drilling easier by pulling the bit into the workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled dry.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Replacing carbon brushes
Replace when they wear down to the limit mark. Keep the
carbon brushes clean and free to slip in the holders. Both
carbon brushes should be replaced at the same time. Use
only identical carbon brushes. (Fig. 14)
Use a screwdriver to remove two screws then remove the
rear cover. (Fig. 15)
Raise the arm part of the spring and then place it in the
recessed part of the housing with a slotted bit screwdriver
of slender shaft or the like. (Fig. 16)
Use pliers to remove the carbon brush caps of the carbon
brushes. Take out the worn carbon brushes, insert the
new ones and replace the carbon brush caps in reverse.
(Fig. 17)
Make sure that the carbon brush caps have fit into the
holes in brush holders securely. (Fig. 18)
Reinstall the rear cover and tighten two screws securely.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Drill bits
• Hammer drill bits
• Screw bits
• Blow-out bulb
• Safety goggles
• Various type of Makita genuine batteries and chargers
• Grip assembly
•Depthrod
•Hook
• Rubber pad assembly
• Wool bonnet
• Foam polishing pad
For Model BHP441
Noise ENG102-3
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 85 dB (A)
Sound power level (LWA): 96 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection.
Nominal diameter of wood
screw (mm)
Recommended size of pilot
hole (mm)
3.1 2.0 - 2.2
3.5 2.2 - 2.5
3.8 2.5 - 2.8
4.5 2.9 - 3.2
4.8 3.1 - 3.4
5.1 3.3 - 3.6
5.5 3.7 - 3.9
5.8 4.0 - 4.2
6.1 4.2 - 4.4

9
Vibration ENG203-2
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: impact drilling into concrete
Vibration emission (ah,ID): 10.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG302-2
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K): 1.5 m/s2
For Model BHP451
Noise ENG102-3
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 86 dB (A)
Sound power level (LWA): 97 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection.
Vibration ENG203-2
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: impact drilling into concrete
Vibration emission (ah,ID): 10.0 m/s2
Uncertainty (K): 2.5 m/s2
ENG302-2
Work mode: drilling into metal
Vibration emission (ah,D): 2.5 m/s2or less
Uncertainty (K): 1.5 m/s2
For European countries only ENH101-13
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine: Cordless Percussion-Driver Drill
Model No./ Type: BHP441, BHP451
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

10
FRANÇAIS
Descriptif
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids, batterie incluse, selon la procédure EPTA 01/2003
Utilisations ENE039-1
L’outil est conçu pour le perçage avec chocs dans la
brique, le béton et la pierre, ainsi que pour le perçage
sans chocs dans le bois, le métal, la céramique et le
plastique.
AVERTISSEMENTS DE SÉCURITÉ
CONCERNANT LA PERCEUSE À
PERCUSSION SANS FIL GEB056-1
1. Portez des protections d’oreilles lorsque vous
utilisez le perçage à percussion. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la/les poignée(s) auxiliaire(s) de l’outil. La
perte de maîtrise comporte un risque de blessures.
3. Tenez l’outil électrique par ses surfaces de poigne
isolées lorsque vous effectuez une opération au
cours de laquelle l’accessoire tranchant peut
entrer en contact avec des fils cachés. Il est
possible que le contact avec un fil sous tension mette
les parties métalliques exposées de l’outil sous
tension, risquant ainsi de provoquer un choc
électrique chez l’utilisateur.
4. Veillez à toujours avoir une bonne position
d’équilibre. Assurez-vous que personne ne se
trouve sous l’outil lorsque vous l’utilisez en
position élevée.
5. Tenez l’outil fermement à deux mains.
6. Gardez les mains éloignées des pièces en
rotation.
7. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
8. Ne touchez ni l’embout ni la pièce immédiatement
après le fonctionnement ; ils risquent d’être
extrêmement chauds et de vous brûler la peau.
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Veillez à
éviter toute inhalation de poussière et tout contact
avec la peau. Respectez les instructions de
sécurité du fournisseur du matériel.
1. Partie rouge
2. Bouton
3. Batterie
4. Gâchette
5. Lampe
6. Levier de l’inverseur
7. Levier de changement de vitesse
8. Bague de changement de mode
9. Bague de réglage
10. Flèche
11. Graduations
12. Bande d’acier
13. Base de la poignée
14. Partie saillante
15. Poignée latérale.
16. Rainure
17. Manchon
18. Porte embout/foret
19. Foret
20. Tige de profondeur
21. Vis de serrage
22. Vis
23. Crochet
24. Repère d’usure
25. Couvercle arrière
26. Vis
27. Bras
28. Ressort
29. Partie encastrée
30. Bouchon de charbon
31. Orifice
32. Bouchon de charbon
Modèle BHP441 BHP451
Capacités
Béton 14 mm 16 mm
Acier 13 mm 13 mm
Bois 50 mm 65 mm
Vis à bois 6 mm x 75 mm 10 mm x 89 mm
Vis de mécanique 6 mm
Vitesse à vide (min-1)
Élevée (3) 0 à 1 700
Moyenne (2) 0 à 600
Basse (1) 0 à 300
Frappes par minute (min-1)
Élevée (3) 0 à 25 500
Moyenne (2) 0 à 9 000
Basse (1) 0 à 4 500
Longueur totale 250 mm 250 mm
Poids net 2,4 kg 2,5 kg
Tension nominale C.C. 14,4 V C.C. 18 V

11
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent l’outil.
Une UTILISATION INCORRECTE de l’outil ou un non-
respect des consignes de sécurité indiquées dans ce
manuel d’instructions peuvent causer des blessures
graves.
CONSIGNES DE SÉCURITÉ
IMPORTANTES ENC007-4
POUR LA BATTERIE
1. Avant d’utiliser la batterie, veuillez lire toutes les
instructions et tous les avertissements inscrits
sur (1) le chargeur, (2) la batterie et (3) l’appareil
alimenté par la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps de
fonctionnement devient excessivement court. Il y
a risque de surchauffe et de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les à
l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Évitez de court-circuiter la batterie :
(1) Ne toucher les bornes avec aucun matériau
conducteur.
(2) Éviter de ranger la batterie dans un contenant
où se trouvent d’autres objets métalliques tels
que clous, pièces de monnaie, etc.
(3) Ne pas exposer la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des
brûlures et même une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C (122°F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Prenez garde d’échapper ou de heurter la batterie.
9. N’utilisez pas une batterie qui est tombée ou qui a
subi un choc.
CONSERVEZ CES
INSTRUCTIONS.
Conseils pour assurer la durée de vie
optimale de la batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement épuisée. Arrêtez toujours l’outil et
rechargez la batterie quand vous constatez que la
puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de la
pièce se trouve entre 10°C et 40°C (50°F et 104°F).
Avant de charger une batterie chaude, laissez-la
refroidir.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’ajuster l’outil ou de
vérifier son fonctionnement.
Installation et retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’insérer ou
de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil tout en faisant
glisser le bouton sur le côté de la batterie.
• Pour insérer la batterie, alignez sa languette sur la
rainure qui se trouve à l’intérieur du carter, puis glissez
la batterie pour la mettre en place. Insérez-la toujours
bien à fond, jusqu’à ce qu’elle se verrouille en émettant
un léger clic. Si vous pouvez voir la partie rouge sur la
face supérieure du bouton, la batterie n’est pas
parfaitement verrouillée. Insérez-la à fond, jusqu’à ce
que la partie rouge ne soit plus visible. Sinon, la
batterie risque de tomber accidentellement de l’outil, en
vous blessant ou en blessant une personne se trouvant
près de vous.
• N’appliquez pas une force excessive lors de l’insertion
de la batterie. Si la batterie ne glisse pas aisément,
c’est qu’elle n’est pas insérée correctement.
Interrupteur (Fig. 2)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsque libérée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que l’on
accroît la pression exercée sur la gâchette. Pour l’arrêter,
libérez la gâchette.
Allumage de la lampe avant (Fig. 3)
ATTENTION :
• Ne regardez pas directement la lumière ou la source
de lumière.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue. La lampe s’éteint 10 à 15 secondes après la
libération de la gâchette.
NOTE :
• Utilisez un chiffon sec pour essuyer les saletés qui
recouvrent la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, sinon sa capacité
d’éclairage sera affectée.
Marche arrière (Fig. 4)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Appuyez sur le levier de l’inverseur par

12
le côté « A » pour une rotation dans le sens des aiguilles
d’une montre, ou par le côté « B » pour une rotation en
sens inverse.
La pression sur la gâchette n’est pas possible lorsque le
levier de l’inverseur se trouve en position neutre.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois l’outil complètement
arrêté. Si vous changez le sens de rotation de l’outil
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Lorsque vous n’utilisez pas l’outil, placez toujours le
levier de l’inverseur en position neutre.
Changement de vitesse (Fig. 5)
Cet outil est équipé d’un levier de changement de vitesse
à trois vitesses. Pour changer de vitesse, coupez d’abord
le contact puis déplacez le levier de changement de
vitesse sur la position “1” pour faire fonctionner l’outil à
vitesse réduite, sur la position “2” pour le faire fonctionner
à vitesse moyenne, ou sur la position “3” pour le faire
fonctionner à grande vitesse. Vérifiez que le levier de
changement de vitesse est réglé sur la bonne position
avant de commencer le travail. Utilisez la vitesse qui
convient pour le travail à effectuer.
NOTE :
• Il se peut qu’il soit un peu difficile de faire glisser le
levier de changement de vitesse pour le déplacer de la
position “1” à la position “3” ou de la position “3” à la
position “1”. Il faut alors mettre l’outil en marche et le
faire fonctionner pendant une seconde sur la position
“2”, arrêter l’outil puis glisser le levier sur la position
désirée.
ATTENTION :
• Placez toujours parfaitement le levier de changement
de vitesse sur la position correcte. Si vous faites
fonctionner l’outil avec le levier de changement de
vitesse situé à mi-course entre les positions “1”, “2” et
“3”, il risque d’être endommagé.
• N’actionnez pas le levier de changement de vitesse
pendant que l’outil fonctionne. Vous pourriez
endommager l’outil.
Sélection du mode de fonctionnement
(Fig. 6)
Cet outil fonctionne avec un levier de changement de
mode. Utilisez ce levier pour sélectionner, parmi les trois
modes disponibles, celui qui convient au travail à
exécuter.
Pour le mode de rotation seulement, glissez le levier de
sorte qu’il pointe vers l’indication sur le corps de l’outil.
Pour le mode de rotation avec percussion, glissez le levier
de sorte qu’il pointe vers l’indication sur le corps de
l’outil.
Pour le mode de rotation avec engrenage, glissez le levier
de sorte qu’il pointe vers l’indication sur le corps de
l’outil.
NOTE :
• Il se peut qu’il soit un peu difficile de faire glisser le
levier de changement de mode pour le déplacer de la
position “ ” à la position “ ”. Il faut alors mettre l’outil
en marche et le faire fonctionner pendant une seconde
sur la position “ ”, arrêter l’outil puis glisser le levier
sur la position désirée.
ATTENTION :
• Réglez toujours le levier correctement sur l’indication
du mode désiré. Si vous utilisez l’outil alors que le
levier se trouve à mi-course entre deux indications de
mode, l’outil risque d’être endommagé.
Réglage du couple de serrage (Fig. 7)
Le couple de serrage peut être ajusté sur l’une ou l’autre
de 16 positions en tournant la bague de réglage de sorte
que ses graduations s’alignent sur la flèche du corps de
l’outil. Le couple de serrage est minimal lorsque le
numéro 1 est aligné sur la flèche, et maximal lorsque le
numéro 16 est aligné sur la flèche.
Avant de commencer véritablement votre travail,
enfoncez une vis d’essai dans le matériau ou dans une
pièce similaire afin d’identifier le couple de serrage requis
pour une utilisation donnée.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’effectuer toute
intervention sur l’outil.
Installation de la poignée latérale
(poignée auxiliaire) (Fig. 8)
Pour une utilisation sûre, utilisez toujours la poignée
latérale.
Insérez la poignée latérale de sorte que les parties
saillantes de la base de la poignée pénètrent dans les
rainures du barillet de l’outil. Serrez ensuite la poignée en
la tournant dans le sens des aiguilles d’une montre.
Pour installer ou retirer l’embout ou le
foret (Fig. 9)
Tournez le manchon dans le sens inverse des aiguilles
d’une montre pour ouvrir les mâchoires du mandrin.
Insérez l’embout/le foret à fond dans le mandrin. Tournez
le manchon dans le sens des aiguilles d’une montre pour
serrer le mandrin.
Pour retirer l’embout/le foret, tournez le manchon dans le
sens inverse des aiguilles d’une montre.
Installation du porte-embout (Fig. 10)
Insérez le porte-embout dans la partie saillante à la base
de l’outil, du côté gauche ou droit, puis serrez-le avec une
vis.
Lorsque vous n’utilisez pas l’embout, rangez-le dans le
porte-embout. Il peut contenir des embouts d’une
longueur de 45 mm.
Tige de profondeur réglable (Fig. 11)
L’utilisation de la tige de profondeur réglable permet de
percer des trous de même profondeur. Desserrez la vis
de serrage, réglez sur la position désirée, puis resserrez
la vis.
Crochet (Fig. 12)
L’outil est équipé d’un crochet pratique qui permet de le
suspendre temporairement. Il s’installe d’un côté comme
de l’autre de l’outil.

13
Pour installer le crochet, insérez-le dans une rainure du
carter de l’outil d’un côté ou de l’autre puis serrez-le avec
une vis. Pour le retirer, desserrez la vis et enlevez-le.
UTILISATION
Perçage à percussion
ATTENTION :
• Une force de torsion énorme et soudaine s’exerce sur
l’outil et le foret lors du perçage du trou, lorsque ce
dernier est bouché par des copeaux et particules ou
lorsque le foret frappe contre les armatures d’une
structure en béton armé. Utilisez toujours la poignée
latérale (poignée auxiliaire) et tenez fermement l’outil
par la poignée latérale et la poignée de la gâchette
pendant l’utilisation. Autrement vous risquez de perdre
la maîtrise de l’outil et vous courez un risque de
blessure grave.
Glissez d’abord le levier de mode de fonctionnement de
sorte qu’il pointe vers l’indication . Pour cette opération,
la bague de réglage peut être alignée sur n’importe quel
niveau de couple.
Vous devez utiliser un foret à pointe de carbure de
tungstène. Placez le foret au point où vous désirez percer
le trou, puis appuyez sur la gâchette. Ne forcez pas l’outil.
Vous obtiendrez de meilleurs résultats avec une légère
pression. Gardez l’outil dans cette position et évitez qu’il
ne glisse à l’extérieur du trou.
N’appliquez pas plus de pression lorsque le trou se
bouche de copeaux ou particules. Faites plutôt tourner
l’outil au ralenti, puis retirez partiellement le foret du trou.
Vous pourrez poursuivre le perçage de façon normale
après avoir répété quelques fois cette opération.
Poire soufflante (accessoire en option)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Vissage (Fig. 13)
Glissez d’abord le levier de mode de fonctionnement de
sorte qu’il pointe vers l’indication . Ajustez la bague de
réglage sur le niveau de couple qui convient au travail à
effectuer. Procédez ensuite comme suit.
Placez la pointe de l’embout dans la tête de vis et
appliquez une pression sur l’outil. Faites démarrer l’outil à
vitesse réduite puis augmentez graduellement la vitesse.
Relâchez la gâchette dès que l’embrayage s’active.
NOTE :
• Assurez-vous que l’embout se trouve inséré bien droit
dans la tête de vis, faute de quoi la vis et/ou l’embout
risquent d’être endommagés.
• Quand vous vissez des vis à bois, le perçage de trous-
pilotes rendra votre tâche plus aisée et empêchera que
le matériau ne se fende. Consultez le tableau.
NOTE :
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie soit épuisée, laissez-le reposer pendant
15 minutes avant de recommencer avec une batterie
fraîche.
Perçage
ATTENTION :
• Une pression excessive sur l’outil n’accélère pas le
perçage. En fait, la pression excessive endommagera
le bout du foret, réduira l’efficacité de l’outil et
raccourcira sa durée de service.
• Une force énorme s’exerce sur l’outil et le foret lorsque
ce dernier sort par la face opposée de la pièce. Tenez
l’outil fermement et faites bien attention lorsque le foret
se met à sortir par la face opposée de la pièce.
• Un foret coincé peut être retiré en réglant simplement
l’inverseur sur la rotation inverse pour faire marche
arrière. L’outil peut toutefois faire brusquement marche
arrière si vous ne le tenez pas fermement.
• Immobilisez toujours les petites pièces à travailler dans
un étau ou un dispositif de retenue similaire.
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie soit épuisée, laissez-le reposer pendant
15 minutes avant de recommencer avec une batterie
fraîche.
Glissez d’abord le levier de mode de fonctionnement de
sorte qu’il pointe vers l’indication .
Pour cette opération, la bague de réglage peut être
alignée sur n’importe quel niveau de couple. Procédez
ensuite comme suit.
Perçage du bois
Pour percer dans le bois, vous obtiendrez les meilleurs
résultats avec un foret à bois doté d’une vis de guidage.
La vis de guidage facilite le perçage en entraînant le foret
dans la pièce.
Perçage du métal
Pour que le foret ne glisse pas hors du trou lorsque vous
commencez à le percer, faites une entaille à l’aide d’un
pointeau et d’un marteau à l’emplacement prévu pour le
perçage. Placez la pointe du foret dans l’entaille et
commencez à percer.
Lorsque vous percez du métal, utilisez un lubrifiant de
coupe. Seuls le fer et le laiton font exception et doivent
être percés à sec.
Diamètre nominal des vis à
bois (mm)
Taille recommandée pour
les trous-pilotes (mm)
3,1 2,0 à 2,2
3,5 2,2 à 2,5
3,8 2,5 à 2,8
4,5 2,9 à 3,2
4,8 3,1 à 3,4
5,1 3,3 à 3,6
5,5 3,7 à 3,9
5,8 4,0 à 4,2
6,1 4,2 à 4,4

14
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
Remplacement des charbons
Remplacez-les lorsqu’ils atteignent le repère d’usure.
Gardez les charbons propres et assurez-vous qu’ils
glissent librement dans les porte-charbons. Les deux
charbons doivent être remplacés simultanément. Utilisez
uniquement des charbons identiques. (Fig. 14)
Retirez les deux vis à l’aide d’un tournevis puis enlevez le
couvercle arrière. (Fig. 15)
Soulevez le bras du ressort puis placez-le dans la partie
encastrée du carter avec un tournevis à tête fendue et
tige mince ou un outil similaire. (Fig. 16)
Utilisez une paire de pinces pour retirer les bouchons des
charbons. Enlevez les charbons usés, insérez les neufs et
remettez en place les bouchons des charbons. (Fig. 17)
Assurez-vous que les bouchons des charbons se sont
correctement insérés dans les orifices des porte-
charbons. (Fig. 18)
Remettez en place le couvercle arrière et serrez les deux
vis fermement.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation et tout travail d’entretien ou de réglage
doivent être effectués par un Centre de service après-
vente agréé Makita, avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. Utilisez uniquement l’accessoire
ou la pièce complémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires,
contactez le Centre de service après-vente local Makita.
•Forets
• Embouts pour percussion
• Embouts
• Poire soufflante
• Lunettes de sécurité
• Les divers types de batteries et chargeurs Makita
authentiques.
• Ensemble pour poignée
• Tige de profondeur
• Crochet
• Ensemble de coussinet en caoutchouc
• Capuchon de laine
• Tampon à polir en mousse
Pour le modèle BHP441
Bruit ENG102-3
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN60745 :
Niveau de pression sonore (LpA) : 85 dB (A)
Niveau de puissance sonore (LWA) : 96 dB (A)
Incertitude (K) : 3 dB (A)
Portez des protections auditives.
Vibration ENG203-2
La valeur totale de vibration (somme du vecteur triaxial)
déterminée selon la norme EN60745 :
Mode de fonctionnement : perçage à percussion
dans le ciment
Émission de vibrations (ah,ID) : 10,5 m/s2
Incertitude (K) : 1,5 m/s2
ENG302-2
Mode de fonctionnement : perçage du métal
Emission de vibrations (ah,D) : 2,5 m/s2ou moins
Incertitude (K) : 1,5 m/s2
Pour le modèle BHP451
Bruit ENG102-3
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN60745 :
Niveau de pression sonore (LpA) : 86 dB (A)
Niveau de puissance sonore (LWA) : 97 dB (A)
Incertitude (K) : 3 dB (A)
Portez des protections auditives.
Vibration ENG203-2
La valeur totale de vibration (somme du vecteur triaxial)
déterminée selon la norme EN60745 :
Mode de fonctionnement : perçage à percussion
dans le ciment
Émission de vibrations (ah,ID) : 10,0 m/s2
Incertitude (K) : 2,5 m/s2
ENG302-2
Mode de fonctionnement : perçage du métal
Emission de vibrations (ah,D) : 2,5 m/s2ou moins
Incertitude (K) : 1,5 m/s2
Pour les pays européens uniquement ENH101-13
Déclaration de conformité CE
Nous, Makita Corporation, en tant que fabricant
responsable, déclarons que les machines Makita
suivantes :
Nom de la machine : Perceuse à percussion sans fil
N° de modèle/Type : BHP441, BHP451
sont fabriquées en série et
sont conformes aux directives européennes
suivantes :
98/37/CE jusqu’au 28 décembre 2009 puis, à partir
du 29 décembre 2009, à la 2006/42/CE
et sont produites conformément aux normes ou
documents de normalisation suivants :
EN60745
La documentation technique est disponible auprès de
notre représentant en Europe qui est :
Makita International Europe Ltd.,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Angleterre
30 janvier 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

15
DEUTSCH
Erklärung der Gesamtdarstellung
TECHNISCHE ANGABEN
• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen
Angaben ohne Vorankündigung vorbehalten.
• Die Angaben können sich je nach Land unterscheiden.
• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003
Art der Nutzung ENE039-1
Das Werkzeug wurde für das Schlagbohren in Ziegel,
Beton und Stein sowie für schlagloses Bohren in Holz,
Metall, Keramik und Plastik entwickelt.
SICHERHEITSHINWEISE ZUM
AKKU-
SCHLAGBOHRSCHRAUBER GEB061-1
1. Tragen Sie beim Gebrauch von Schlagbohrern
einen Gehörschutz. Lärm ausgesetzt zu sein, kann
zu Gehörverlust führen.
2. Verwenden Sie die mit dem Werkzeug gelieferten
Zusatzgriffe. Ein Verlust der Kontrolle über das
Werkzeug kann zu Verletzungen führen.
3. Halten Sie das Werkzeug an den isolierten
Griffflächen, wenn Sie unter Bedingungen
arbeiten, bei denen das Schneidwerkzeug
versteckte Kabel berühren kann. Bei Kontakt des
Trennwerkzeugs mit einem stromführenden Kabel
wird der Strom an die Metallteile des
Elektrowerkzeugs und dadurch an den Bediener
weitergeleitet, und der Bediener erleidet einen
Stromschlag.
4. Achten Sie jederzeit auf sicheren und festen
Stand. Achten Sie bei Verwendung des Werkzeugs
an erhöhten Orten darauf, dass sich keine
Personen unter dem Standort des Bedieners
aufhalten.
5. Halten Sie das Werkzeug mit beiden Händen fest.
6. Halten Sie Ihre Hände von beweglichen Teilen
fern.
7. Lassen Sie das Werkzeug nicht unbeaufsichtigt
eingeschaltet. Das Werkzeug darf nur dann
eingeschaltet werden, wenn es festgehalten wird.
8. Berühren Sie kurz nach dem Betrieb nicht den Bit-
Einsatz oder das Werkstück. Diese können extrem
heiß sein und zu Verbrennungen führen.
9. Manche Materialien enthalten möglicherweise
giftige Chemikalien. Vermeiden Sie das Einatmen
1. Roter Bereich
2. Taste
3. Akkublock
4. Auslöseschaltung
5. Lampe
6. Umschalthebel
7. Hebel zur Änderung der
Geschwindigkeit
8. Ring zum Wechsel der
Aktionsbetriebsart
9. Justierungsring
10. Pfeil
11. Einteilungen
12. Stahlband
13. Grifffläche
14. Vorsprung
15. Seitengriff
16. Rille
17. Kranz
18. Werkzeughalter
19. Meißel
20. Tiefenanschlag
21. Klemmschraube
22. Schraube
23. Haken
24. Grenzmarkierung
25. Hintere Abdeckung
26. Schrauben
27. Arm
28. Feder
29. Abgestufter Bereich
30. Bürstenhalterkappe
31. Loch
32. Bürstenhalterkappe
Modell BHP441 BHP451
Kapazität
Beton 14 mm 16 mm
Stahl 13 mm 13 mm
Holz 50 mm 65 mm
Holzschraube 6 mm x 75 mm 10 mm x 89 mm
Maschinenschraube 6 mm
Leerlaufgeschwindigkeit
(min-1)
Hoch (3) 0 - 1.700
Mittel (2) 0 - 600
Niedrig (1) 0 - 300
Schläge pro Minute (min-1)
Hoch (3) 0 - 25.500
Mittel (2) 0 - 9.000
Niedrig (1) 0 - 4.500
Gesamtlänge 250 mm 250 mm
Nettogewicht 2,4 kg 2,5 kg
Nennspannung Gleichspannung 14,4 V Gleichspannung 18 V

16
von Staub und den Hautkontakt mit diesen
Materialien. Befolgen Sie die Sicherheitshinweise
des Materialherstellers.
BEWAHREN SIE DIESE
ANLEITUNG SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Werkzeug dazu verleiten, die
Sicherheitsregeln für das Werkzeug zu missachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann es
zu schweren Verletzungen kommen.
WICHTIGE SICHERHEITSREGELN
ENC007-4
FÜR AKKUBLOCK
1. Lesen Sie vor der Verwendung des Akkublocks
alle Anweisungen und Sicherheitshinweise für (1)
das Akkuladegerät, (2) den Akku und (3) das
Produkt, für das der Akku verwendet wird.
2. Der Akkublock darf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird,
beenden Sie den Betrieb umgehend. Andernfalls
besteht die Gefahr einer Überhitzung sowie das
Risiko möglicher Verbrennungen und sogar einer
Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie
diese mit klarem Wasser aus, und suchen Sie
sofort einen Arzt auf. Andernfalls können Sie Ihre
Sehfähigkeit verlieren.
5. Vermeiden Sie einen Kurzschluss des
Akkublocks:
(1) Die Kontakte dürfen nicht mit leitendem
Material in Berührung kommen.
(2) Der Akkublock darf nicht in einem Behälter
aufbewahrt werden, in dem sich andere
metallischen Gegenstände wie beispielsweise
Nägel, Münzen usw. befinden.
(3) Der Akkublock darf weder Feuchtigkeit noch
Regen ausgesetzt werden.
Ein Kurzschluss des Akkus kann zu hohem
Kriechstrom, Überhitzung, möglichen
Verbrennungen und sogar zu einer Zerstörung
des Geräts führen.
6. Werkzeug und Akkublock dürfen nicht an Orten
aufbewahrt werden, an denen die Temperatur 50°C
(122°F) oder höher erreichen kann.
7. Selbst wenn der Akkublock schwer beschädigt
oder völlig verbraucht ist, darf er nicht angezündet
werden. Der Akkublock kann in den Flammen
explodieren.
8. Lassen Sie den Akku nicht fallen, und vermeiden
Sie Schläge gegen den Akku.
9. Verwenden Sie keine heruntergefallenen oder
gestoßenen Akkus.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
Tipps für den Erhalt der maximalen Akku-
Nutzungsdauer
1. Laden Sie den Akkublock auf, bevor er ganz
entladen ist. Beenden Sie stets den Betrieb des
Werkzeugs, und laden Sie den Akkublock auf,
sobald Sie eine verringerte Werkzeugleistung
bemerken.
2. Ein voll aufgeladener Akkublock darf niemals
erneut geladen werden. Durch Überladungen wird
die Lebensdauer des Akkus verkürzt.
3. Laden Sie den Akkublock bei einer
Zimmertemperatur von 10°C - 40°C (50°F - 104°F)
auf. Lassen Sie einen heißen Akkublock vor dem
Aufladen abkühlen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
Montage und Demontage des Akkublocks
(Abb. 1)
• Schalten Sie das Werkzeug stets aus, bevor Sie den
Akkublock einsetzen oder entfernen.
• Zur Entfernung des Akkublocks müssen Sie diesen aus
dem Werkzeug herausziehen, während Sie die Taste
an der Seite des Blocks schieben.
• Zum Einsetzen des Akkublocks müssen Sie die Zunge
des Akkublocks an der Rille im Gehäuse ausrichten
und in die gewünschte Position schieben. Setzen Sie
den Block immer ganz ein, bis er mit einem Klick
einrastet. Wenn Sie den roten Bereich oben auf der
Taste sehen können, ist der Block nicht ganz
eingerastet. Setzen Sie ihn ganz ein, bis der rote
Bereich nicht mehr zu sehen ist. Andernfalls kann der
Block versehentlich aus dem Werkzeug fallen und Sie
oder Personen in Ihrem Umfeld verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine
Gewalt an. Wenn der Block nicht leicht hineingleitet,
wird er nicht richtig eingesetzt.
Bedienung des Schalters (Abb. 2)
ACHTUNG:
• Achten Sie vor dem Einsetzen des Akkublocks in das
Werkzeug darauf, dass sich der Auslöseschalter
korrekt bedienen lässt und beim Loslassen auf die
Position „OFF“ zurückkehrt.
Betätigen Sie zum Starten des Werkzeugs einfach den
Auslöseschalter. Die Geschwindigkeit des Werkzeugs
wird durch erhöhten Druck auf den Auslöseschalter
gesteigert. Lösen Sie die Auslöseschaltung aus, um das
Werkzeug auszuschalten.
Einschalten der Frontlampe (Abb. 3)
ACHTUNG:
• Schauen Sie nicht direkt in das Licht oder in die
Lichtquelle.
Ziehen Sie zum Einschalten der Lampe die
Auslöseschaltung. Die Lampe leuchtet so lange, wie die
Auslöseschaltung gezogen ist. Nach dem Loslassen des
Auslösers erlischt die Lampe nach 10 - 15 Sekunden.

17
HINWEIS:
• Wischen Sie Schmutz auf der Linse mit einem
trockenen Tuch ab. Achten Sie darauf, die Linse nicht
zu verkratzen, da dies die Beleuchtungsstärke mindern
kann.
Bedienung des Umschalters (Abb. 4)
Dieses Werkzeug verfügt über einen Umschalter, mit dem
die Drehrichtung geändert werden kann. Für eine
Drehbewegung im Uhrzeigersinn muss der
Umschalthebel von der Seite “A“ nach unten gedrückt
werden, und für eine Drehbewegung gegen den
Uhrzeigersinn von der Seite “B“.
Wenn sich der Umschalthebel in der neutralen Position
befindet, kann die Auslöseschaltung nicht gezogen
werden.
ACHTUNG:
• Überprüfen Sie vor jedem Betrieb immer die
Drehrichtung.
• Der Umschalter darf nur betätigt werden, wenn das
Werkzeug ganz angehalten wurde. Wenn Sie die
Drehrichtung ändern, solange das Werkzeug noch
läuft, kann es beschädigt werden.
• Ist das Werkzeug nicht in Gebrauch, muss der
Umschalthebel immer auf die neutrale Position gestellt
werden.
Änderung der Geschwindigkeit (Abb. 5)
Dieses Werkzeug verfügt über einen Dreiganghebel zur
Änderung der Geschwindigkeit. Schalten Sie zum Ändern
der Geschwindigkeit zunächst das Werkzeug aus, und
schieben Sie dann den Hebel zur Änderung der
Geschwindigkeit auf „1“ (Position für niedrige
Geschwindigkeit), „2“ (Position für mittlere
Geschwindigkeit oder „3“ (Position für hohe
Geschwindigkeit). Überprüfen Sie vor dem Betrieb des
Werkzeugs, ob sich der Hebel zur Änderung der
Geschwindigkeit in der richtigen Position befindet.
Verwenden Sie die für Ihre Arbeit geeignete
Geschwindigkeit.
HINWEIS:
• Wenn Sie die Position von “1” auf “3” oder von “3” auf
“1“ ändern, kann unter Umständen das Schieben des
Hebels etwas erschwert sein. Schalten Sie in diesem
Fall das Werkzeug für eine Sekunde in Position “2” ein,
schalten Sie es anschließend aus und schieben Sie
anschließend den Hebel in die gewünschte Position.
ACHTUNG:
• Stellen Sie den Hebel zur Änderung der
Geschwindigkeit immer ganz in die richtige Position.
Wenn Sie das Werkzeug betreiben und sich dieser
Hebel zwischen der Position „1“, „2“ und „3“ befindet,
kann das Werkzeug beschädigt werden.
• Der Hebel zur Änderung der Geschwindigkeit darf nicht
betätigt werden, solange das Werkzeug läuft.
Andernfalls kann das Werkzeug beschädigt werden.
Auswahl der Aktionsbetriebsart (Abb. 6)
Dieses Werkzeug verfügt über einen Hebel zum Wechsel
der Aktionsbetriebsart. Mit Hilfe dieses Hebels können Sie
die Betriebsart auswählen, die sich für Ihre
Arbeitsanforderungen am besten eignet. Es stehen drei
Betriebsarten zur Auswahl.
Für eine reine Drehbewegung müssen Sie den Hebel so
schieben, dass der Pfeil auf dem Werkzeugkörper auf die
Markierung zeigt.
Für eine Drehbewegung mit Schlag müssen Sie den
Hebel so schieben, dass der Pfeil auf dem
Werkzeugkörper auf die Markierung zeigt.
Für eine Drehbewegung mit Drehmomentkupplung
müssen Sie den Hebel so schieben, dass der Pfeil auf
dem Werkzeugkörper auf die Markierung zeigt.
HINWEIS:
• Wenn Sie die Position von “ ” auf “ ” ändern, kann
unter Umständen das Schieben des Hebels etwas
erschwert sein. Schalten Sie in diesem Fall das
Werkzeug für eine Sekunde in Position “ ” ein,
schalten Sie es anschließend aus und schieben Sie
anschließend den Hebel in die gewünschte Position.
ACHTUNG:
• Stellen Sie den Hebel immer richtig auf die gewünschte
Betriebsartmarkierung. Wenn Sie das Werkzeug
betreiben und sich der Hebel zwischen den einzelnen
Betriebsartmarkierungen befindet, kann das Werkzeug
beschädigt werden.
Einstellen des Anzugsdrehmoments
(Abb. 7)
Das Anzugsdrehmoment kann in 16 Stufen eingestellt
werden, indem der Justierungsring so gedreht wird, dass
seine Einteilungsschritte am Pfeil auf dem
Werkzeugkörper ausgerichtet sind. Das
Anzugsdrehmoment ist minimal eingestellt, wenn die Zahl
1 am Pfeil ausgerichtet ist, und maximal, wenn die Zahl
16 am Pfeil ausgerichtet ist.
Schrauben Sie vor dem eigentlichen Betrieb eine
Probeschraube in Ihr Material bzw. in ein Materialduplikat,
um zu ermitteln, welche Drehmomentstufe für eine
bestimmte Anwendung erforderlich ist.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus, und entfernen
Sie den Akkublock, bevor Sie Arbeiten am Werkzeug
ausführen.
Einsetzen des Seitengriffs (Zusatzgriff)
(Abb. 8)
Verwenden Sie stets den Seitengriff, um die
Betriebssicherheit zu gewährleisten.
Legen Sie den Seitengriff so ein, dass die Vorsprünge an
der Grifffläche zwischen die Rillen an der Werkzeughülse
passen. Ziehen Sie anschließend den Griff fest, indem
Sie ihn im Uhrzeigersinn drehen.
Einsetzen oder Entfernen des Dreh- oder
Bohreinsatzes (Abb. 9)
Drehen Sie den Kranz gegen den Uhrzeigersinn, um die
Spannfutterbacken zu öffnen. Schieben Sie den Einsatz
so weit wie möglich in das Spannfutter. Drehen Sie den
Kranz im Uhrzeigersinn, um das Spannfutter anzuziehen.
Wenn Sie den Einsatz entfernen möchten, müssen Sie
den Kranz gegen den Uhrzeigersinn drehen.

18
Einsetzen des Werkzeughalters (Abb. 10)
Setzen Sie den Werkzeughalter in den Vorsprung an der
linken oder rechten Seite des Werkzeugfußes ein sichern
Sie ihn mit einer Schraube.
Wenn Sie den Dreheinsatz nicht verwenden, bewahren
Sie ihn in den Werkzeughaltern auf. Einsätze bis zu einer
Länge von 45 mm können dort aufbewahrt werden.
Verstellbarer Tiefenanschlag (Abb. 11)
Der verstellbare Tiefenanschlag wird verwendet, um
Löcher von gleichmäßiger Tiefe zu bohren. Lösen Sie die
Klemmschraube, stellen Sie sie in die gewünschte
Position und ziehen Sie die Klemmschraube wieder fest.
Haken (Abb. 12)
Der Haken ist nützlich, wenn Sie das Werkzeug
vorübergehend aufhängen möchten. Er kann an jeder
Seite des Werkzeugs befestigt werden.
Setzen Sie den Haken zur Montage in eine Rille am
Werkzeuggehäuse (die Seite ist beliebig), und befestigen
Sie diesen mit einer Schraube. Zur Entfernung müssen
Sie nur die Schraube lockern und den Haken
herausnehmen.
BETRIEB
Schlagbohrbetrieb
ACHTUNG:
• Beim Lochdurchschlag, wenn das Loch durch
Holzspäne und -partikel verstopft ist oder wenn das
Werkzeug auf Verstärkungsstangen im Beton trifft,
wirken enorme und abrupte Drehkräfte auf das
Werkzeug bzw. den Einsatz. Verwenden Sie stets den
Seitengriff (Zusatzgriff) und halten Sie während der
Arbeit das Werkzeug am Seitengriff und am
Schaltergriff fest. Ansonsten kann es sein, dass Sie die
Kontrolle über das Werkzeug verlieren und sich schwer
verletzen.
Schieben Sie den Hebel zum Wechsel der
Aktionsbetriebsart zunächst so, dass er auf die
Markierung zeigt. Für diesen Vorgang kann der
Justierungsring an jeder beliebigen Drehmomentstufe
ausgerichtet sein.
Achten Sie darauf, dass Sie einen Einsatz mit einer
Hartmetallspitze verwenden. Setzen Sie den Einsatz auf
die gewünschte Position des Lochs, und ziehen Sie dann
den Auslöseschalter. Verwenden Sie das Werkzeug nicht
mit Gewalt. Wenn Sie nur leichten Druck ausüben,
erzielen Sie die besten Ergebnisse. Halten Sie das
Werkzeug in Position und achten Sie darauf, dass es
nicht vom Loch abrutscht.
Verstärken Sie den Druck nicht, wenn das Loch durch
Holzspäne oder -partikel verstopft ist. Führen Sie
stattdessen das Werkzeug im Leerlauf aus, und entfernen
Sie dann den Einsatz teilweise aus dem Loch. Wenn Sie
diesen Vorgang mehrmals wiederholen, wird das Loch
gesäubert, und Sie können die normale Bohrung
fortsetzen.
Ausblasvorrichtung (optionales Zubehör)
Wenn Sie das Loch gebohrt haben, entfernen Sie mit Hilfe
der Ausblasvorrichtung den Staub aus dem Loch.
Schraubendreherbetrieb (Abb. 13)
Schieben Sie den Hebel zum Wechsel der
Aktionsbetriebsart zunächst so, dass er auf die
Markierung zeigt. Stellen Sie den Justierungsring auf
die für Ihre Arbeit geeignete Drehmomentstufe. Gehen
Sie anschließend wie folgt vor.
Setzen Sie die Spitze des Dreheinsatzes in den
Schraubenkopf, und üben Sie Druck auf das Werkzeug
aus. Starten Sie das Werkzeug langsam, und erhöhen Sie
nach und nach die Geschwindigkeit. Lassen Sie die
Auslöseschaltung los, sobald die Kupplung greift.
HINWEIS:
• Vergewissern Sie sich, dass der Dreheinsatz gerade
im Schraubenkopf sitzt. Andernfalls kann die Schraube
und/oder der Einsatz beschädigt werden.
• Bohren Sie beim Drehen von Holzschrauben Löcher
für die Schrauben vor, damit das Drehen vereinfacht
wird und das Werkstück nicht splittert. Siehe Tabelle.
HINWEIS:
• Wenn das Werkzeug bis zur vollständigen Entladung
des Akkus betrieben wurde, lassen Sie es 15 Minuten
liegen, bevor Sie mit einem neuen Akku fortfahren.
Bohrbetrieb
ACHTUNG:
• Der Bohrvorgang kann durch übermäßigen Druck auf
das Werkzeug nicht beschleunigt werden. Dieser
übermäßige Druck beschädigt im Gegenteil die Spitze
Ihres Einsatzes, vermindert die Leistung des
Werkzeugs und verkürzt die Lebensdauer des
Werkzeugs.
• Beim Lochdurchschlag wirken enorme Kräfte auf das
Werkzeug/den Einsatz. Halten Sie das Werkzeug fest,
und seien Sie vorsichtig, wenn der Einsatz das
Werkstück durchbricht.
• Ein festsitzender Einsatz kann einfach wieder
herausgezogen werden, indem die Drehrichtung mit
dem Umschalter geändert wird. Es kann jedoch zu
einem abrupten Rückschlag des Werkzeugs kommen,
wenn Sie es nicht ganz fest halten.
• Befestigen Sie kleine Werkstücke immer in einem
Schraubstock oder einer ähnlichen Haltevorrichtung.
• Wenn das Werkzeug bis zur vollständigen Entladung
des Akkus betrieben wurde, lassen Sie es 15 Minuten
liegen, bevor Sie mit einem neuen Akku fortfahren.
Nenndurchmesser der
Holzschraube (mm)
Empfohlene Größe des
vorgebohrten Lochs (mm)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4

19
Schieben Sie den Hebel zum Wechsel der
Aktionsbetriebsart zunächst so, dass er auf die
Markierung zeigt.
Für diesen Vorgang kann der Justierungsring an jeder
beliebigen Drehmomentstufe ausgerichtet sein. Gehen
Sie anschließend wie folgt vor.
Bohren in Holz
Beim Bohren in Holz werden die besten Ergebnisse mit
Holzbohrern erzielt, die mit einer Leitspindel ausgestattet
sind. Die Leitspindel vereinfacht den Bohrprozess, indem
sie den Einsatz in das Werkstück zieht.
Bohren in Metall
Damit der Bohrer beim Beginn einer Lochbohrung nicht
abrutscht, machen Sie mit einem Körner eine Einkerbung,
und hämmern Sie auf den Punkt, an dem gebohrt werden
soll. Setzen Sie die Spitze des Einsatzes in die
Einkerbung, und starten Sie den Bohrvorgang.
Verwenden Sie beim Bohren in Metall einen
Schneideschmierstoff. Ausgenommen hiervon sind Eisen
und Messing; diese Metalle sollten trocken gebohrt
werden.
WARTUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Inspektionen oder
Wartungsarbeiten am Werkzeug vornehmen.
Austausch der Kohlebürsten
Ersetzen Sie diese, wenn sie bis zur Grenzmarkierung
abgenutzt sind. Halten Sie die Kohlebürsten sauber und
sorgen Sie dafür, dass sie locker in den Halterungen
liegen. Beide Kohlebürsten sollten gleichzeitig ersetzt
werden. Verwenden Sie nur identische Kohlebürsten.
(Abb. 14)
Entfernen Sie die beiden Schrauben mit einem
Schraubendreher, und entfernen Sie dann die hintere
Abdeckung. (Abb. 15)
Heben Sie den Federarm, und setzen Sie diesen dann mit
der schlanken Spitze eines Schlitzschraubendrehers oder
einem ähnlichen Gegenstand in den abgestuften Bereich
des Gehäuses. (Abb. 16)
Entfernen Sie die Bürstenhalterkappen der Kohlebürsten
mit einer Zange. Entnehmen Sie die verbrauchten
Kohlebürsten, legen Sie die neuen ein und bringen Sie die
Bürstenhalterkappen in umgekehrter Reihenfolge wieder
an. (Abb. 17)
Vergewissern Sie sich, dass die Bürstenhalterkappen fest
in den Öffnungen der Bürstenhalter sitzen. (Abb. 18)
Setzen Sie die hintere Abdeckung wieder ein, und ziehen
Sie die beiden Schrauben fest an.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT des
Produkts zu gewährleisten, sollten Reparaturen,
Wartungsarbeiten und Einstellungen nur durch von
Makita autorisierte Servicecenter durchgeführt und immer
Makita-Ersatzteile verwendet werden.
ZUBEHÖR
ACHTUNG:
• Die folgenden Zubehör- und Zusatzteile werden für das
in diesem Handbuch beschriebene Makita-Werkzeug
empfohlen. Die Verwendung anderer Zubehör- und
Zusatzteile kann zu Personenschäden führen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie bei einem
Makita-Service Center in Ihrer Nähe.
• Bohreinsätze
• Schlagbohreinsätze
• Schraubendrehereinsätze
• Ausblasvorrichtung
• Sicherheitsgläser
• Verschiedene Arten von Makita-Originalakkus und -
Ladegeräten
• Griff-Set
• Tiefenanschlag
• Haken
• Gummipolster-Set
• Wollhaube
• Polierschwamm
Für das Modell BHP441
Geräusche und Vibrationen ENG102-3
Typischer A-bewerteter Lärmpegel nach EN60745:
Schalldruckpegel (LpA): 85 dB (A)
Schallleistungspegel (LWA): 96 dB (A)
Abweichung (K): 3 dB (A)
Tragen Sie Gehörschutz.
Vibrationen ENG203-2
Vibrationsgesamtwert (Vektorsumme dreier Achsen) nach
EN60745:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsbelastung (ah,ID): 10,5 m/s2
Abweichung (K): 1,5 m/s2
ENG302-2
Arbeitsmodus: Bohren in Metall
Vibrationsbelastung (ah,D): 2,5 m/s2oder weniger
Abweichung (K): 1,5 m/s2
Für das Modell BHP451
Geräusche und Vibrationen ENG102-3
Typischer A-bewerteter Lärmpegel nach EN60745:
Schalldruckpegel (LpA): 86 dB (A)
Schallleistungspegel (LWA): 97 dB (A)
Abweichung (K): 3 dB (A)
Tragen Sie Gehörschutz.
Vibrationen ENG203-2
Vibrationsgesamtwert (Vektorsumme dreier Achsen) nach
EN60745:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsbelastung (ah,ID): 10,0 m/s2
Abweichung (K): 2,5 m/s2
ENG302-2
Arbeitsmodus: Bohren in Metall
Vibrationsbelastung (ah,D): 2,5 m/s2oder weniger
Abweichung (K): 1,5 m/s2
Nur für europäische Länder ENH101-13
EU-Konformitätserklärung
Wir, Makita Corporation als verantwortlicher
Hersteller, erklären, dass die folgenden Geräte der
Marke Makita:
Bezeichnung des Geräts: Akku-Schlagbohrschrauber
Nummer / Typ des Modells: BHP441, BHP451

20
in Serienfertigung hergestellt werden und
den folgenden Richtlinien der Europäischen Union
genügen:
98/37/EC bis 28. Dezember 2009 und 2006/42/EC ab
dem 29. Dezember 2009
Außerdem werden die Geräte gemäß den folgenden
Standards oder Normen gefertigt:
EN60745
Die technische Dokumentation erfolgt durch unseren
Bevollmächtigten in Europa:
Makita International Europe Ltd.
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
