Makita DA4000LR User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Angle Drill
Perceuse d'angle
Taladro Angular
DA4000LR
003009

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model DA4000LR
Steel 13 mm (1/2")
Capacities Wood 38 mm (1-1/2")
High 0 - 900/min.
No load speed (RPM) Low 0 - 400/min.
Overall length 413 mm (16-1/4")
Net weight 4.0 kg (8.9 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
USA002-2
GENERAL SAFETY RULES
(For All Tools)
WARNING! Read and understand all instructions.
Failure to follow all instructions listed below, may result
in electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS.
Work Area
1. Keep your work area clean and well lit.
Cluttered benches and dark areas invite
accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug ( one blade is wider than the
other.) This plug will fit in a polarized outlet
only one way. If the plug does not fit fully in
the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install a
polarized outlet. Do not change the plug in any
way. Double insulation eliminates the need for
the three wire grounded power cord and grounded
power supply system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of
electric shock.
8. When operating a power tool outside, use an
outdoor extension cord marked "W-A" or "W".
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use tool while tired or under the
influence of drugs, alcohol, or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair,
clothing, and gloves away from moving parts.
Loose clothes, jewelry, or long hair can be caught
in moving parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your
finger on the switch or plugging in tools that have
the switch on invites accidents.
12. Remove adjusting keys or wrenches before
turning the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. Proper footing and balance
enables better control of the tool in unexpected
situations.
14. Use safety equipment. Always wear eye
protection. Dust mask, non-skid safety shoes,
hard hat, or hearing protection must be used for
appropriate conditions. Ordinary eye or sun
glasses are NOT eye protection.

3
Tool Use and Care
15. Use clamps or other practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body is
unstable and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such
preventive safety measures reduce the risk of
starting the tool accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other
condition that may affect the tool’s operation.
If damaged, have the tool serviced before
using. Many accidents are caused by poorly
maintained tools.
22. Use only accessories that are recommended
by the manufacturer for your model.
Accessories that may be suitable for one tool,
may become hazardous when used on another
tool.
Service
23. Tool service must be performed only by
qualified repair personnel. Service or
maintenance performed by unqualified personnel
could result in a risk of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of
unauthorized parts or failure to follow
Maintenance instructions may create a risk of
electric shock or injury.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An
undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. Table 1
shows the correct size to use depending on cord
length and nameplate ampere rating. If in doubt, use
the next heavier gage. The smaller the gage number,
the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173
USB001-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to drill safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
1. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Keep hands away from rotating parts.
5. Do not leave the tool running. Operate the tool
only when hand-held.
6. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
7. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.

4
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD201-2
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
1
003022
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
Reversing switch action
1A
B
003029
This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to the A side
for clockwise rotation or the B side for counterclockwise
rotation.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing side grip (auxiliary handle)
CAUTION:
• Always use the side grip and hold it with both
hands to ensure operating safety.
Use of it with angle attachment
003044
Screw the side grip for the angle attachment on the
angle housing. Then tighten the side grip by turning
clockwise at the desired position.
1. Reversing
switch lever
1. Switch trigger

5
Use of it without angle attachment
003045
Screw the side grip on the tool barrel securely. The side
grip can be installed on either side of the tool, whichever
is convenient.
Installing or removing angle attachment
12
003066
The angle head has a spindle on each end. For higher
speed operation, attach the drill chuck to the end
marked "HIGH". The higher speed is better suited for
drilling smaller diameter holes.
For lower speed operation, attach the drill chuck to the
end marked "LOW". The lower speed is best utilized for
drilling larger diameter holes.
The tool is factory assembled with the chuck on spindle
end marked "HIGH". To change to the "LOW" speed,
proceed as follows:
To remove the drill chuck, first open the chuck jaws
completely and place the chuck key in one of the key
holes.
1
2
003067
Remove the chuck remaining bolt through the chuck
opening by turning it counterclockwise with the hex
wrench.
1
003068
CAUTION:
• The drill chuck and the bolt are assembled each
other. Turn the bolt counterclockwise about 10
times so that they can be removed together.
Loosen the bolts of the joint by the hex wrench and
remove the angle housing, the joint and the socket.
12 3
4
003069
To install the socket and the joint, fit the socket to the
spindle so that the two faces are fitted perfectly. Then
install the joint. For higher speed operation, fit the angle
housing marked "LOW" to the joint. For lower speed
operation, fit the angle housing marked "HIGH" to the
joint.
12 3
4
5
67
For higher speed operation
003070
Rotate the angle housing to the desired position. Tighten
the bolt with the hex wrench firmly. And retighten the
another bolt firmly again.
003071
1. Angle housing
2. Joint
3. Socket
4. Spindle
5. Low
6. High
7. Two faces
1. Angle housing
2. Joint
3. Socket
4. Bolt
1. Hex wrench
1. Chuck key
2. Drill chuck
1. High
2. Low

6
CAUTION:
• Be sure to tighten the two bolts firmly, or it may
present a risk of injury to persons.
Slide the drill chuck to the spindle so that the two faces
are fitted perfectly. Holding the drill chuck with the chuck
key, tighten the bolt (for installing the drill chuck)
clockwise with the hex wrench firmly.
1
2
4
3
003072
The tool may be converted to a conventional straight
drive drill by installing the drill chuck without the angle
attachment.
1
2
003073
Installing or removing drill bit
1
003055
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise
in just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return to the
original position.
OPERATION
Holding tool
When drilling a large hole with a hole saw, etc., the side
grip (auxiliary handle) should be used as a brace to
maintain safe control of the tool.
Drilling operation
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled
dry.
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will only
serve to damage the tip of your bit, decrease the
tool performance and shorten the service life of the
tool.
• There is a tremendous twisting force exerted on
the tool/bit at the time of hole breakthrough. Hold
the tool firmly and exert care when the bit begins to
break through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you
do not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• Avoid drilling in material that you suspect contains
hidden nails or other things that may cause the bit
to bind or break.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
1. Chuck key
1. Drill chuck
2. Spindle
1. Spindle
2. Two faces
3. Drill chuck
4. Chuck key

7

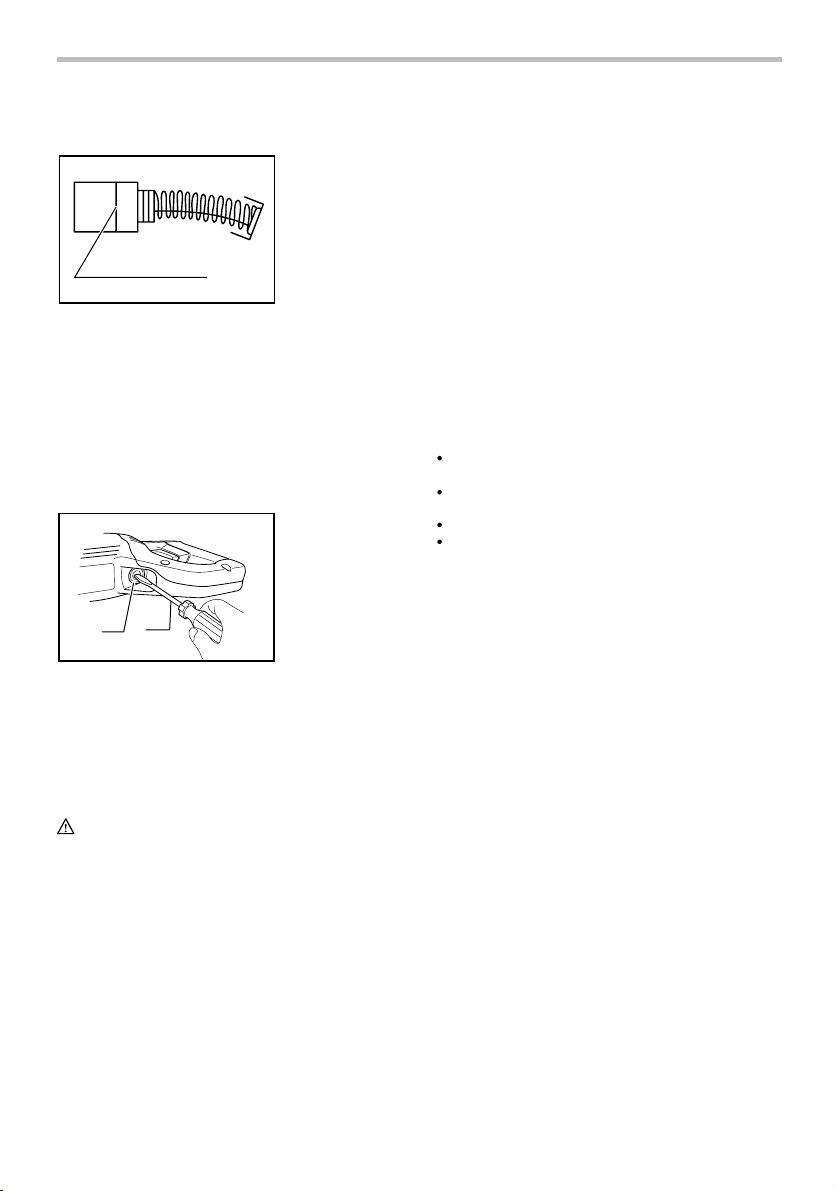

Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
12
003087
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Chuck key
• Side grip
• Extension attachment
• Depth guage assembly
• Hex wrench 5
• Plastic carrying case
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Brush holder
cap
2. Screwdriver
1. Limit mark

8
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle DA4000LR
Acier 13 mm (1/2")
Capacités Bois 38 mm (1-1/2")
Grande 0 - 900 /min.
Vitesse à vide (T/MIN) Bas 0 - 400 /min.
Longueur totale 413 mm (16-1/4")
Poids net 4,0 kg (8,9 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
USA002-2
Règles de sécurité générales
(POUR TOUS LES OUTILS)
MISE EN GARDE ! Assurez-vous d'avoir lu et
compris toutes les instructions. Il y a risque de choc
électrique, d'incendie et/ou de blessure grave si les
instructions ci-dessous ne sont pas respectées.
CONSERVEZ CE MODE
D'EMPLOI.
Zone de travail
1. Maintenez votre aire de travail propre et bien
éclairée. Les établis encombrés et les aires de
travail sombres ouvrent la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. Ils pourraient vous distraire et
vous faire perdre la maîtrise de l'outil.
Sécurité en matière d'électricité
4. Les outils à double isolation sont équipés
d'une fiche polarisée (une des lames est plus
large que l'autre), qui ne peut se brancher que
d'une seule façon dans une prise polarisée. Si
la fiche n'entre pas parfaitement dans la prise,
inversez sa position ; si elle n'entre toujours
pas bien, demandez à un électricien qualifié
d'installer une prise de courant polarisée. Ne
modifiez pas la fiche de l'outil. La double
isolation élimine le besoin d'un cordon
d'alimentation à trois fils avec mise à la terre ainsi
que d'une prise de courant mise à la terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est
en contact avec la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez
pas l'outil par son cordon et ne débranchez
pas la fiche en tirant sur le cordon. Gardez le
cordon à l'écart de la chaleur, de l'huile, des
bords tranchants et des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagé augmente
le risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, employez un prolongateur pour
l'extérieur marqué "W-A" ou "W". Ces cordons
sont faits pour être utilisés à l'extérieur et
réduisent le risque de choc électrique.
Sécurité personnelle
9. Restez alerte, attentif à vos gestes, et faites
preuve de bon sens lorsque vous utilisez un
outil électrique. Évitez d'utiliser l'outil lorsque
vous êtes fatigué ou sous l'influence de
drogues, d'alcool ou de médicaments. Tout
moment d'inattention pendant l'utilisation d'un
outil électrique comporte un risque de blessure
grave.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N'approchez jamais les
cheveux, les vêtements ou les gants des
pièces en mouvement. Des vêtements flottants,
des bijoux ou des cheveux longs risquent d'être
happés par des pièces en mouvement.

9
11. Méfiez-vous d'un démarrage accidentel. Avant
de brancher l'outil, assurez-vous que son
interrupteur est en position d'arrêt. En
transportant l'outil avec le doigt sur l'interrupteur
ou en branchant un outil dont l'interrupteur est en
position de marche, vous ouvrez toute grande la
porte aux accidents.
12. Enlevez les clés de réglage ou de serrage
avant de démarrer l'outil. Une clé laissée dans
une pièce tournante de l'outil peut provoquer des
blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilité vous permet de mieux
réagir à une situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours un protecteur pour la vue. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécurité antidérapantes, un casque
protecteur et/ou une protection d'oreille. Les
lunettes ordinaires et les lunettes de soleil NE
constituent PAS un protecteur pour la vue.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilité insuffisante
et peut entraîner une perte de maîtrise de l'outil.
16. Ne forcez pas l'outil. Utilisez un outil qui
convient au travail à effectuer. Si vous utilisez le
bon outil et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sûre.
17. N'utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l'outil avant d'effectuer
un réglage, de changer d'accessoire ou de
ranger l'outil. De telles mesures préventives de
sécurité réduisent le risque de démarrage
accidentel de l'outil.
19. Une fois l'utilisation de l'outil terminée,
rangez-le hors de portée des enfants et
personnes qui en ignorent le fonctionnement.
Les outils représentent un danger entre les mains
de personnes qui n'en connaissent pas le mode
d'utilisation.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus,
dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
21. Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil n'a subi aucun
dommage affectant son bon fonctionnement.
Le cas échéant, faites réparer l'outil avant de
l'utiliser. De nombreux accidents sont causés par
des outils mal entretenus.
22. N'utilisez que des accessoires que le fabricant
recommande pour votre modèle d'outil.
Certains accessoires peuvent convenir à un outil,
mais être dangereux avec un autre.
Réparation
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. La réparation
ou l'entretien effectué par du personnel non
qualifié risque d'entraîner des blessures.
24. Pour la réparation d'un outil, des pièces
identiques aux pièces d'origine doivent être
utilisées. Suivez les directives données à la
section ≪ENTRETIEN≫de ce manuel. L'emploi
de pièces non autorisées ou le non-respect des
instructions d'entretien peut créer un risque de
choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT.
Assurez-vous que le cordon prolongateur est en
bon état. Lors de l'utilisation d'un cordon
prolongateur, utilisez sans faute un cordon assez
gros pour conduire le courant que l'outil nécessite.
Un cordon trop petit provoquera une baisse de
tension de secteur, résultant en une perte de
puissance et une surchauffe. Le Tableau 1 indique la
dimension appropriée de cordon selon sa longueur
et selon l'intensité nominale indiquée sur la plaque
signalétique. En cas de doute sur un cordon donné,
utilisez le cordon suivant (plus gros). Plus le numéro
de gabarit indiqué est petit, plus le cordon est gros.

10
Tableau 1. Gabarit minimum du cordon
Intensiténominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173
USB001-2
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec l'outil, en négligeant le respect rigoureux des
règles de sécurité qui accompagnent la perceuse.
L'utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
1. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l'outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas
de contact avec un conducteur sous tension, les
pièces métalliques à découvert de l'outil
transmettraient un choc électrique à l'utilisateur.
2. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
3. Tenez l'outil fermement.
4. Gardez les mains éloignées des pièces en
rotation.
5. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
6. Ne touchez pas le foret ni la pièce tout de suite
après la coupe, car ils peuvent être extrêment
chauds et vous brûler.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute

11
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Interrupteur
1
003022
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
Pour mettre l'outil en marche, appuyez simplement sur
la gâchette. La vitesse de l'outil augmente à mesure que
l'on accroît la pression exercée sur la gâchette. Pour
l'arrêter, relâchez la gâchette.
Inverseur
1A
B
003029
L'outil possède un inverseur qui permet d'intervertir le
sens de rotation. Déplacez l'inverseur sur le côté A pour
une rotation dans le sens des aiguilles d'une montre, ou
sur le côté B pour une rotation dans le sens inverse des
aiguilles d'une montre.
ATTENTION:
• Vérifiez toujours le sens de rotation avant de
mettre l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens de
rotation avant l'arrêt de l'outil, vous risquez de
l'endommager.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation de la poignée latérale (poignée
auxiliaire)
ATTENTION:
• Utilisez toujours la poignée latérale et tenez l'outil
à deux mains pour assurer son fonctionnement en
toute sécurité.
Utilisation avec le coude d'angle
003044
Vissez la poignée latérale pour coude d'angle sur le
carter d'angle. Serrez ensuite la poignée latérale à la
position désirée en tournant dans le sens des aiguilles
d'une montre.
Utilisation sans coude d'angle
003045
Vissez à fond la poignée latérale sur le manche de l'outil.
La poignée latérale peut être installée d'un côté ou de
l'autre de l'outil, selon votre préférence.
1. Levier inverseur
1. Gâchette

12
Installation et retrait du couple d'angle
12
003066
La tête d'angle est munie d'un arbre à chaque extrémité.
Pour un fonctionnement à vitesse rapide, fixez le
mandrin porte-foret à l'extrémité qui porte l'indication
"HIGH". La vitesse rapide convient davantage au
perçage de trous dont le diamètre est petit.
Pour un fonctionnement à vitesse lente, fixez le mandrin
porte-foret à l'extrémité qui porte l'indication "LOW". La
vitesse lente convient davantage au perçage de trous
dont le diamètre est grand.
En usine l'outil est assemblé avec le mandrin placé sur
l'extrémité de l'arbre qui porte l'indication "HIGH". Pour
passer en vitesse lente, procédez comme suit :
Ouvrez d'abord complètement les mâchoires du
mandrin et placez la clé de mandrin dans l'un des
orifices à clé pour retirer le mandrin porte-foret.
1
2
003067
Retirez par l'ouverture du mandrin le boulon restant
dans le mandrin, en le tournant dans le sens inverse des
aiguilles d'une montre à l'aide de la clé hexagonale.
1
003068
ATTENTION:
• Le mandrin porte-foret et le boulon sont assemblés
ensemble. Tournez le boulon environ 10 fois dans
le sens inverse des aiguilles d'une montre afin que
ces deux pièces puissent être retirées ensemble.
Desserrez les boulons du joint à l'aide de la clé
hexagonale, puis retirez le carter d'angle, le joint et la
douille.
12 3
4
003069
Pour installer la douille et le joint, alignez la douille sur
l'arbre de telle sorte que les deux faces planes de l'arbre
soient parfaitement alignées. Installez ensuite le joint.
Pour un fonctionnement à vitesse rapide, fixez le carter
d'angle au joint par la partie qui porte l'indication "LOW".
Pour un fonctionnement à vitesse lente, fixez le carter
d'angle au joint par la partie qui porte l'indication "HIGH".
12 3
4
5
67
Pour un fonctionnement à vitesse rapide
003070
Faites pivoter le carter d'angle sur la position désirée.
Resserrez d'abord l'un des boulons à fond à l'aide de la
clé hexagonale. Resserrez ensuite l'autre boulon à fond.
003071
ATTENTION:
• Assurez-vous d'avoir serré les deux boulons à fond,
pour éviter les risques de blessure.
Faites glisser le mandrin porte-foret sur l'arbre en
alignant parfaitement les deux faces planes. En tenant le
mandrin porte-foret à l'aide de la clé de mandrin, serrez
à fond le boulon (d'installation du mandrin porte-foret)
dans le sens des aiguilles d'une montre à l'aide de la clé
hexagonale.
1. Carter d'angle
2. Raccord
3. Douille
4. Axe
5. Bas
6. Grande
7. Deux faces
1. Carter d'angle
2. Raccord
3. Douille
4. Boulon
1. Clé hexagonale
1. Clé de mandrin
2. Mandrin
1. Grande
2. Bas

13
1
2
4
3
003072
L'outil peut être converti en perceuse rectiligne classique
en installant le mandrin porte-foret sans le coude
d'angle.
1
2
003073
Installation ou retrait du foret
1
003055
Pour installer le foret/l'embout, introduisez-le à fond
dans le mandrin. Serrez le mandrin à la main. Puis
introduisez la clé de mandrin dans chacun des trois
trous et serrez en tournant en sens des aiguilles d'une
montre. Veillez à bien serrer les trois trous de façon
uniforme.
Pour retirer le foret/l'embout, tournez la clé de mandrin
en sens inverse des aiguilles d'une montre dans l'un des
trois trous seulement, puis desserrez à la main.
Après avoir utilisé la clé de mandrin, replacez-la dans le
porte-clés.
UTILISATION
Comment tenir l'outil
Lors du perçage d'un grand trou avec une scie
emporte-pièce, la poignée latérale (poignée auxiliaire)
doit être utilisée comme soutien pour assurer un
contrôle sûr de l'outil.
Perçage
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets en bois munies d'une
vis-guide. Celle-ci rend le perçage plus aisé en tirant le
foret à l'intérieur de la pièce.
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une indentation au point de perçage à l'aide d'un
poinçon et d'un marteau. Placez ensuite la pointe du
foret dans l'indentation et commencez à percer.
Quand vous forez dans du métal, utilisez un lubrifiant.
Seuls le fer et le laiton peuvent se percer à sec.
ATTENTION:
• Une pression excessive sur l'outil n'accélère pas le
perçage. Au contraire, elle risque d'endommager la
pointe du foret, de réduire le rendement de l'outil et
donc sa durée de service.
• Une force énorme s'exerce sur le foret et l'outil
lorsque le foret émerge sur la face opposée. Tenez
l'outil fermement et faites bien attention lorsque le
foret commence à sortir de la face opposée de la
pièce.
• Un foret coincé peut se retirer en plaçant
l'inverseur sur la direction opposée. Il faut alors
faire très attention car l'outil risque de reculer
brusquement si vous ne le tenez pas fermement.
• Assurez toujours les petites pièces à percer à
l'aide d'un étau ou d'un mode de fixation analogue.
• Évitez de percer dans des matériaux où vous
soupçonnez la présence de clous cachés ou
d'autres objets pouvant faire coincer ou casser le
foret.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
1. Clé de mandrin
1. Mandrin
2. Axe
1. Axe
2. Deux faces
3. Mandrin
4. Clé de mandrin

14
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en état
de glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
12
003087
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Forets
• Clé de mandrin
• Poignée latérale
• Couple de rallonge
• Ensemble de jauge de profondeur
• Clé hexagonale 5
• Mallette de transport en plastique
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
1. Bouchon de
porte-charbon
2. Tournevis
1. Trait de limite
d'usure

15
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo DA4000LR
Especificaciones eléctricas en México 120 V 7,5 A 50/60 Hz
Acero 13 mm (1/2")
Capacidades Madera 38 mm (1-1/2")
Alta 0 - 900 r/min
Revoluciones por minuto
(r.p.m.) Baja 0 - 400 r/min
Longitud total 413 mm (16-1/4")
Peso neto 4,0 kg (8,9 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
USA002-2
NORMAS GENERALES DE
SEGURIDAD
(Para todas las herramientas)
¡ADVERTENCIA! Lea y entienda todas las
instrucciones. El no seguir todas las instrucciones
listadas abajo, podrá resultar en una descarga eléctrica,
incendio y/o heridas personales graves.
GUARDE ESTAS
INSTRUCCIONES.
Área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y mesas de trabajo
desordenadas son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer
perder el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de
los bornes es más ancho que el otro.) Esta
clavija encajará en una toma de corriente
polarizada en un sentido solamente. Si la
clavija no encaja totalmente en la toma de
corriente, invierta la clavija. Si aún así no
encaja, póngase en contacto con un
electricista cualificado para que le instale una
toma de corriente polarizada. No modifique la
clavija de ninguna forma. El doble aislamiento
elimina la necesidad de disponer de un cable
de alimentación de tres hilos conectado a tierra y
de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies
conectadas a tierra tales como tubos,
radiadores, hornillos y refrigeradores. Si su
cuerpo está puesto a tierra existirá un mayor
riesgo de que se produzca una descarga
eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga
eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar, tirar o desconectar la
herramienta eléctrica. Mantenga el cable
alejado del calor, aceite, bordes cortantes o
partes en movimiento. Los cables dañados o
enredados aumentarán el riesgo de que se
produzca una descarga eléctrica.
8. Cuando opere una herramienta eléctrica al
aire libre, utilice un cable externo marcado
"W-A" o "W". Estos cables están clasificados
para uso externo y reducen el riesgo de sufrir una
descarga eléctrica.
Seguridad personal
9. Manténgase alerta, mire lo que está haciendo
y use el sentido común cuando esté utilizando
una herramienta. No utilice la herramienta si
está cansado, o si se encuentra bajo los
efectos de drogas, alcohol o medicamentos.
Un momento de distracción durante el manejo de
las herramientas puede ocasionarle graves

16
heridas.
10. Use la vestimenta adecuada. No use ropa floja
ni alhajas. Use el cabello recogido. Mantenga
el cabello, la ropa y los guantes alejados de
las partes móviles. La ropa, las alhajas o el
cabello largo pueden quedar atrapados en dichas
partes móviles.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté en la posición apagada
antes de conectar la herramienta. El transportar
herramientas eléctricas con el dedo en el
interruptor o el enchufar herramientas eléctricas
que tengan el interruptor en posición encendida
invita a accidentes.
12. Retire las llaves de ajuste y de apriete antes
de encender la herramienta. Una llave de ajuste
o llave de apriete que sea dejada puesta en una
parte giratoria de la herramienta podrá resultar en
heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los
pies sobre suelo firme y el equilibrio permiten un
mejor control de la herramienta en situaciones
inesperadas.
14. Utilice equipos de seguridad. Utilice siempre
protección ocular. Deben utilizarse máscaras
para protegerse del polvo, calzado de seguridad
antideslizante, casco rígido o protección auditiva
para condiciones apropiadas. Los anteojos
comunes o para el sol NO son gafas de
seguridad.
Uso y cuidado de la herramienta
15. Utilice tornillos de ajuste u otra manera
práctica de asegurar y sostener la pieza sobre
una plataforma estable. Sostener la pieza con la
mano o contra su cuerpo es un método inestable
y puede hacer que pierda el control.
16. No force la herramienta. Utilice la herramienta
correcta para su aplicación. La herramienta
adecuada hará un trabajo mejor y más seguro a
la velocidad para la que ha sido fabricada.
17. No utilice la herramienta si ésta no se
enciende o apaga accionando el interruptor.
Una herramienta que no se puede controlar
mediante el interruptor es peligrosa y debe ser
reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no se utilicen
lejos del alcance de los niños o de personas
que no estén capacitadas para manejarlas. Las
herramientas son peligrosas si están en manos
de usuarios inexpertos.
20. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, rotura de
partes, y cualquier otra condición que pueda
afectar al funcionamiento de las herramientas
eléctricas. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
21. Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte con buen
mantenimiento y con los bordes de corte afilados
son menos propensas a estancarse y más fáciles
de controlar.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su
modelo. Los accesorios que puedan ser
apropiados para una herramienta, podrán resultar
peligrosos cuando se utilicen con otra
herramienta.
Servicio de mantenimiento
23. La reparación de la herramienta debe ser
realizada sólo por personal de reparaciones
calificado. La reparación o el mantenimiento
realizados por personal no calificado pueden
significar el riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto
originales. Siga las instrucciones de la
sección de Mantenimiento de este manual. La
utilización de piezas no autorizadas o el no seguir
las instrucciones de mantenimiento podrá crear
un riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará
una caída en la tensión de línea que resultará en una
pérdida de potencia y sobrecalentamiento. La Tabla
1 muestra el tamaño correcto a utilizar dependiendo
de la longitud del cable y el amperaje nominal
indicado en la placa de características. Si no está
seguro, utilice el siguiente calibre más potente.
Cuanto menor sea el número de calibre, más
potente será el cable.

17
Tabla 1. Calibre mínimo para el cable
Volts Longitud total del cable en metros
120 V~
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Más de No más de Calibre del cable (AWG)
0A 6A 18161614
18 16 14 126 A 10 A
10 A 12 A 16 16 14 12
12 A 16 A 14 12 No se recomienda
Amperaje nominal
000173
USB001-2
NORMAS ESPECÍFICAS DE
SEGURIDAD
Advertencias y precauciones
NO DEJE que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para el taladro. Si utiliza esta herramienta
de forma no segura o incorrecta, podrá sufrir graves
heridas personales.
1. Cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto
con cableado oculto o con su propio cable,
sujete la herramienta por las superficies de
asimiento aisladas. El contacto con un cable con
corriente hará que la corriente circule por las
partes metálicas expuestas de la herramienta y
podrá electrocutar al operador.
2. Asegúrese siempre de que pisa sobre suelo
firme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
3. Sostenga la herramienta con firmeza.
4. Mantenga las manos alejadas de las piezas
giratorias.
5. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
6. No toque la broca o la pieza de trabajo
inmediatamente después de utilizarla; podrían
estar muy calientes y producirle quemaduras
de piel.
7. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Tome
precauciones para evitar la inhalación de
polvo o que éste tenga contacto con la piel.
Consulte la información de seguridad del
proveedor de los materiales.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
El USO INCORRECTO o el no seguir las normas de
seguridad que se declaran en este instructivo podría
resultar en lesiones personales graves.
USD201-2
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･volts o voltios
･amperes o amperios
･hertz
･corriente alterna
･velocidad en vacío
･Construcción clase II
･revoluciones o alternaciones por minuto

18
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Accionamiento del interruptor
1
003022
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
Para poner en marcha la herramienta, simplemente
apriete el gatillo interruptor. La velocidad de la
herramienta aumenta incrementando la presión en el
gatillo. Suelte el gatillo interruptor para parar.
Accionamiento del conmutador de inversión
de giro
1A
B
003029
Esta herramienta tiene un interruptor de inversión para
cambiar la dirección de giro. Mueva la palanca del
interruptor de inversión hacia el lado A para un giro
hacia la derecha o hacia el lado B para un giro hacia la
izquierda.
PRECAUCIÓN:
• Confirme siempre la dirección de giro antes de la
operación.
• Utilice el conmutador de inversión solamente
después de que la herramienta haya parado
completamente. Si cambia la dirección de giro
antes de que la herramienta haya parado podrá
dañarla.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Instalación de la empuñadura lateral (mango
auxiliar)
PRECAUCIÓN:
• Siempre utilice la empuñadura lateral y sosténgala
con ambas manos para asegurar seguridad de
funcionamiento.
Utilícela con el accesorio angular
003044
Atornille la empuñadura de manija lateral para el
accesorio angular en la caja angular. Después apriete la
empuñadura lateral girándola en dirección de las
manecillas del reloj a la posición deseada.
Usándola sin el accesorio angular.
003045
Atornille firmemente la empuñadura de manija al cuerpo
de la herramienta. La empuñadura lateral se puede
instalar en cualquier lado de la herramienta que sea
conveniente.
1. Palanca del
conmutador de
inversión de giro
1. Gatillo
interruptor

19
Cómo instalar y desinstalar el accesorio
angular
12
003066
La cabeza angular tiene un huso en cada extremo. Para
funcionamiento a velocidad alta instale el porta brocas al
extremo marcado "HIGH". La velocidad más alta es más
adecuada para perforar huecos de diámetro más
pequeño.
Para funcionamiento a velocidad más baja. instale el
porta brocas en el extremo marcado "LOW". La
velocidad más baja se utiliza mejor para perforar huecos
de diámetro más grande.
La herramienta se arma en la fábrica con el porta brocas
en el extremo marcado "HIGH". Para cambiar a la
velocidad "LOW" proceda como sigue:
Para quitar el porta brocas, primero abra completamente
las quijadas del porta brocas y coloque la llave del porta
brocas en uno de los huecos para la llave.
1
2
003067
Quite el tornillo que queda en el porta brocas través de
la abertura del mismo, girándolo con la llave hexagonal
en dirección contraria a las manecillas del reloj .
1
003068
PRECAUCIÓN:
• El porta brocas y el tornillo están armados juntos.
Gire el tornillo en dirección contraria a las
manecillas del reloj alrededor de 10 veces para
que se puedan quitar juntos.
Afloje los tornillos de la unión con la llave hexagonal y
quite la caja angular, la unión y el adaptador.
12 3
4
003069
Para instalar el adaptador y la unión, coloque el
adaptador en el huso de modo que las dos caras se
ajusten perfectamente. Después instale la unión. Para
funcionamiento a velocidad alta, coloque la caja angular
marcada "LOW" en la unión. Para funcionamiento a
velocidad baja, coloque la caja angular marcada "HIGH"
en la unión.
12 3
4
5
67
Para funcionamiento a velocidad más alta
003070
Gire la caja angular a la posición deseada. Apriete
firmemente el tornillo con la llave hexagonal.
Nuevamente vuelva a apretar firmemente el otro tornillo
003071
PRECAUCIÓN:
• Asegúrese de apretar firmemente los dos tornillos,
de lo contrario puede presentar riesgo de lesión a
personas.
Deslice el porta brocas en el huso de modo que las dos
caras se ajusten perfectamente. Sosteniendo el porta
brocas con su llave, apriete firmemente el tornillo (para
instalar el porta broca) en sentido de las manecillas del
reloj con la llave hexagonal.
1. Caja angular
2. Junta
3. Dado
4. Eje
5. Baja
6. Alta
7. Dos caras
1. Caja angular
2. Junta
3. Dado
4. Tornillo
1. Llave hexagonal
1. Llave de mandril
2. Mandril de
taladro
1. Alta
2. Baja

20
1
2
4
3
003072
La herramienta se puede convertir a un taladro de
accionamiento recto convencional instalando el porta
brocas sin el accesorio angular.
1
2
003073
Instalación o desmontaje de la broca
1
003055
Para instalar la broca, introdúzcala a tope en el mandril.
Apriete el mandril a mano. Ponga la llave del mandril en
cada uno de los tres agujeros y apriete hacia la derecha.
Asegúrese de apretar los tres agujeros del mandril
uniformemente.
Para quitar la broca, gire la llave del mandril hacia la
izquierda en uno de los agujeros solamente, después
afloje el mandril a mano.
Después de utilizar la llave del mandril asegúrese de
ponerla otra vez en su posición original.
OPERACIÓN
Cómo sostener la herramienta
Cuando se perfore un agujero grande con un cortador
de agujeros, etc. , la empuñadura lateral (manija
auxiliar) se debe usar como un tirante para mantener un
control seguro de la herramienta.
Operación de taladrado
Taladrado en Madera
Cuando taladre en madera, los mejores resultados se
obtendrán con brocas para madera equipadas con un
tornillo guía. El tornillo guía facilita el taladrado tirando
de la broca hacia el interior de la pieza de trabajo.
Taladrado en metal
Para evitar que la broca resbale al empezar a hacer el
agujero, haga una mella con punzón y un martillo en el
punto a taladrar. Coloque la punta de la broca en la
mella y comience a taladrar.
Emplee un lubricante para operaciones de corte cuando
taladre metales. Las excepciones son hierro y latón que
deberán ser taladrados en seco.
PRECAUCIÓN:
• Con ejercer una presión excesiva sobre la
herramienta no conseguirá taladrar más rápido. De
hecho, esta presión excesiva sólo servirá para
dañar la punta de la broca, disminuir el
rendimiento de la herramienta y acortar su vida de
servicio.
• Se ejerce una tremenda fuerza de torsión en la
broca/herramienta en el momento de pasar por el
orificio. Sostenga firmemente la herramienta y
tenga cuidado cuando la broca comience a romper
la pieza de trabajo.
• Una broca atorada podrá extraerse simplemente
poniendo el interruptor de inversión en giro
contrario para que retroceda. Sin embargo, la
herramienta podrá retroceder bruscamente si no la
sujeta firmemente.
• Sujete siempre las piezas de trabajo pequeñas en
un tornillo de banco o herramienta de sujeción
similar.
• Evite taladrar en materiales que sospeche puedan
tener clavos ocultos u otras cosas que puedan
hacer que la broca se trabe o rompa.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
1. Llave de mandril
1. Mandril de
taladro
2. Eje
1. Eje
2. Dos caras
3. Mandril de
taladro
4. Llave de mandril
