EN Cordless Driver Drill INSTRUCTION MANUAL 4
PL Akum. wiertarko-wkrętarka INSTRUKCJA OBSŁUGI 9
HU Akkumulátoros
fúró-csavarbehajtó HASZNÁLATI KÉZIKÖNYV 15
SK Ľahký vŕtací skrutkovač NÁVOD NA OBSLUHU 21
CS Akumulátorový vrtací
šroubovák NÁVOD K OBSLUZE 27
UK Дриль із бездротовим
приводом ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 33
RO Maşină de găurit şi înşurubat
cu acumulator MANUAL DE INSTRUCŢIUNI 40
DE Akku-Bohrschrauber BETRIEBSANLEITUNG 46

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
Fig.6
1
2
3
Fig.7
1
2
3
Fig.8
2

3
2
1

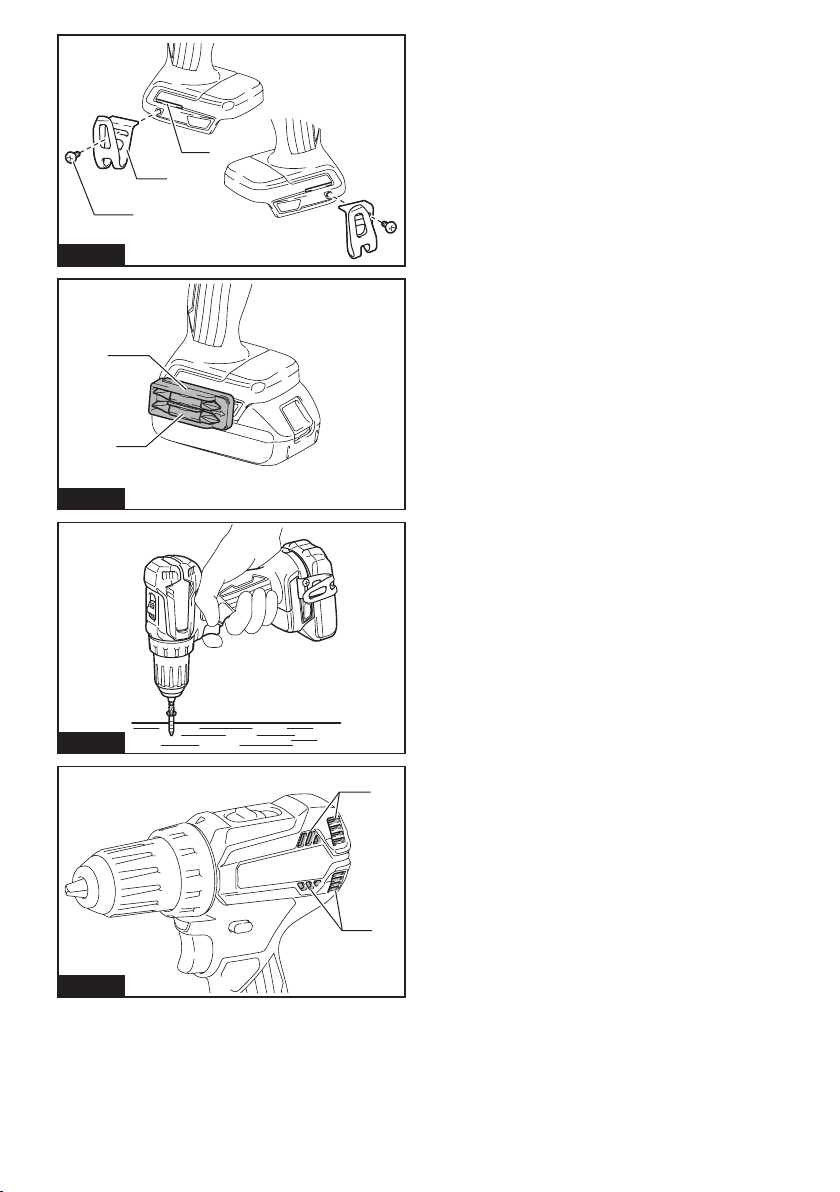

Fig.9
2
1
Fig.10
Fig.11
1
1
Fig.12
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DDF485
Drilling capacities Steel 13 mm
Wood 38 mm
Fastening capacities Wood screw 6 mm x 75 mm
Machine screw M6
No load speed High (2) 0 - 1,900 min-1
Low (1) 0 - 500 min-1
Overall length 169 mm
Rated voltage D.C. 18 V
Net weight 1.4 - 1.7 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
estcombination,accordingtoEPTA-Procedure01/2014,areshowninthetable.
Applicable battery cartridge
BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/BL1850B/BL1860B
• Someofthebatterycartridgeslistedabovemaynotbeavailabledependingonyourregionofresidence.
WARNING: Only use the battery cartridges listed above.Useofanyotherbatterycartridgesmaycause
injuryand/orre.
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN60745-2-1:
Sound pressure level (LpA):74dB(A)
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN60745-2-1:
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
beenmeasuredinaccordancewiththestandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
use of the power tool can differ from the declared
emissionvaluedependingonthewaysinwhichthe
tool is used.
WARNING:Besuretoidentifysafetymeasures
toprotecttheoperatorthatarebasedonanestima-
tion of exposure in the actual conditions of use (taking
accountofallpartsoftheoperatingcyclesuchas
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.

5ENGLISH
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless driver drill safety warnings
1. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
2.
Hold power tool by insulated gripping sur-
faces, when performing an operation where the
cutting accessory may contact hidden wiring.
Cuttingaccessorycontactinga"live"wiremay
make exposed metal parts of the power tool "live"
and could give the operator an electric shock.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
4.
Always be sure you have a rm footing. Be sure no
one is below when using the tool in high locations.
5. Hold the tool rmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
10. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tape or mask off open contacts and pack up the
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita.Installingthebatteriesto
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).

6ENGLISH
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.

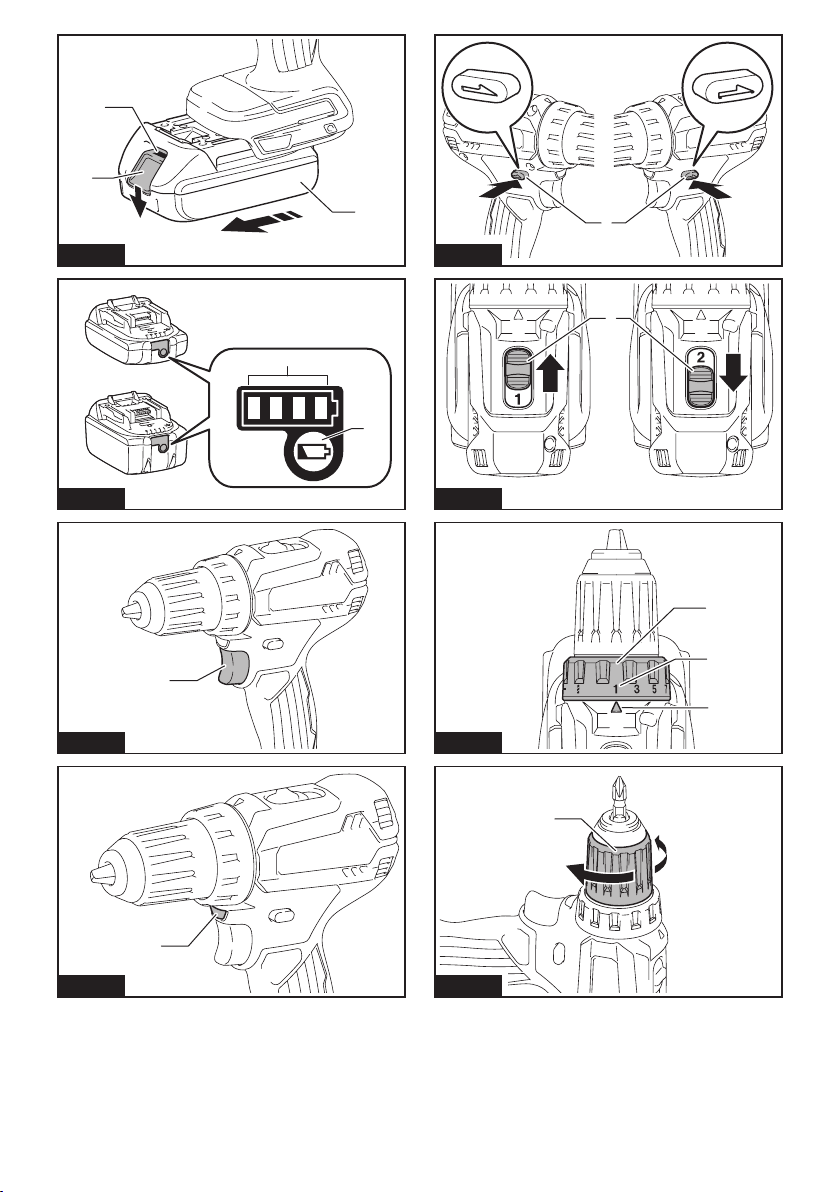

►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Indicating the remaining battery capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2.Checkbutton
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
Thebattery
mayhave
malfunctioned.
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutsoffpowertothe
motortoextendtoolandbatterylife.Thetoolwillauto-
maticallystopduringoperationifthetoolorbatteryis
placedunderoneofthefollowingconditions:
Overload protection
Whenthetool/batteryisoperatedinamannerthat
causesittodrawanabnormallyhighcurrent,thetool
stopsautomatically.Inthissituation,turnthetooloff
andstoptheapplicationthatcausedthetooltobecome
overloaded. Then turn the tool on to restart.
Overheat protection
Whenthetool/batteryisoverheated,thetoolstops
automatically.Inthissituation,letthetool/batterycool
beforeturningthetoolonagain.
Overdischarge protection
Whenthebatterycapacityisnotenough,thetoolstops
automatically.Inthiscase,removethebatteryfromthe
toolandchargethebattery.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
NOTE:Thetoolautomaticallystopsifyoukeeppull-
ingtheswitchtriggerforabout6minutes.
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE: When the tool is overheated, the tool stops
automaticallyandthelampstartsashing.Inthis
case, release the switch trigger. The lamp turns off in
one minute.
NOTE:Useadryclothtowipethedirtoffthelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.

7ENGLISH
Reversing switch action
►Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Speed change
►Fig.6: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position.Ifyouoperatethe
toolwiththespeedchangeleverpositionedhalfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
Displayed
Number
Speed Torque Applicable
operation
1Low High Heavyload-
ing operation
2High Low Light loading
operation
Tochangethespeed,switchoffthetoolrst.Push
thespeedchangelevertodisplay"2"forhighspeed
or"1"forlowspeedbuthightorque.Besurethatthe
speedchangeleverissettothecorrectpositionbefore
operation.
Ifthetoolspeediscomingdownextremelyduringthe
operationwithdisplay"2",pushthelevertodisplay"1"
and restart the operation.
Adjusting the fastening torque
►Fig.7: 1.Adjustingring2. Graduation 3.Arrow
Thefasteningtorquecanbeadjustedin22levelsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueat marking.
Theclutchwillslipatvarioustorquelevelswhensetatthenumber1to21.Theclutchdoesnotworkat
the marking.
Beforeactualoperation,driveatrialscrewintoyourmaterialorapieceofduplicatematerialtodeterminewhich
torque level is required for a particular application.
Thefollowingshowstheroughguideoftherelationshipbetweenthescrewsizeandgraduation.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Machine screw M4 M5 M6
Wood
screw
Soft wood
(e.g. pine)
–ɸ3.5 x 22 ɸ4.1x 38 –
Hard wood
(e.g. lauan)
–ɸ3.5 x 22 ɸ4.1x 38 –
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
drill bit
►Fig.8: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
jaws.Placethedriverbit/drillbitinthechuckasfar
as it will go. Turn the sleeve clockwise to tighten the
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeofffromthetoolandresultinthepersonal
injury.
►Fig.9: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.

8ENGLISH
Installing driver bit holder
Optional accessory
►Fig.10: 1.Driverbitholder2.Driverbit
Fitthedriverbitholderintotheprotrusionatthetoolfoot
on either right or left side and secure it with a screw.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge all the
way until it locks in place.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.Insertitfully
untiltheredindicatorcannotbeseen.Ifnot,itmayaccidentallyfall
outofthetool,causinginjurytoyouorsomeonearoundyou.
CAUTION: When the speed comes down extremely,
reduce the load or stop the tool to avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandtheotherhandon
thebottomofthebatterycartridgetocontrolthetwistingaction.
►Fig.11
NOTICE:Donotcovervents,oritmaycauseover-
heating and damage to the tool.
►Fig.12: 1. Vent
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
Placethepointofthedriverbitinthescrewheadandapplypres-
suretothetool.Startthetoolslowlyandthenincreasethespeed
gradually.Releasetheswitchtriggerassoonastheclutchcutsin.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
and prevents splitting of the workpiece.
Drilling operation
First,turntheadjustingringsothatthearrowpointsto
the marking. Then proceed as follows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtainedwith
wood drills equipped with a guide screw. The guide screw
makesdrillingeasierbypullingthedrillbitintotheworkpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole, make an indentation with a center-punch and
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressurewillonlyservetodamagethetipofyourdrill
bit,decreasethetoolperformanceandshortenthe
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Drillbits
• Driverbits
• Driverbitholder
• Hook
• Tool hanger
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

9POLSKI
POLSKI (Instrukcja oryginalna)
DANE TECHNICZNE
Model: DDF485
Zakresywiercenia Stal 13 mm
Drewno 38 mm
Zakresydokręcania Wkrętdodrewna 6 mm x 75 mm
Wkrętmaszynowy M6
Prędkośćbezobciążenia Wysoka(2) 0–1 900 min-1
Niska (1) 0–500 min-1
Długośćcałkowita 169 mm
Napięcieznamionowe Prądstały18V
Masa netto 1,4–1,7 kg
• Wzwiązkuzestaleprowadzonymprzeznasząrmęprogramembadawczo-rozwojowymniniejszedanemogą
uleczmianombezwcześniejszegopowiadomienia.
• Danetechnicznemogąróżnićsięwzależnościodkraju.
• Masamożebyćróżnawzależnościodosprzętu,wtymakumulatora.Wtabeliprzedstawionajestnajlżejszai
najcięższakonguracja,zgodniezprocedurąEPTA01/2014.
Kompatybilne akumulatory
BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/BL1850B/BL1860B
• Pewnezwymienionychpowyżejakumulatorówmogąbyćniedostępnewregioniezamieszkaniaużytkownika.
OSTRZEŻENIE: Należy używać wyłącznie akumulatorów wymienionych powyżej.Używanieinnychaku-
mulatorówmożestwarzaćryzykowystąpieniaobrażeńciałalubpożaru.
Przeznaczenie
Narzędziejestprzeznaczonedowierceniawdrewnie,
metaluitworzywachsztucznychorazdowkręcania
wkrętówwewspomnianemateriały.
Hałas
TypowyrównoważnypoziomdźwiękuAokreślonyw
oparciuonormęEN60745-2-1:
Poziomciśnieniaakustycznego(LpA):74dB(A)
Niepewność(K):3dB(A)
Poziomhałasupodczaspracymożeprzekraczać80
dB(A).
OSTRZEŻENIE: Nosić ochronniki słuchu.
Drgania
Całkowitawartośćpoziomudrgań(sumawektoróww3
osiach)określonazgodnieznormąEN60745-2-1:
Trybpracy:wierceniewmetalu
Emisjadrgań(ah,D):2,5m/s2lubmniej
Niepewność(K):1,5m/s2
WSKAZÓWKA:Deklarowanawartośćwytwarzanych
drgańzostałazmierzonazgodniezestandardową
metodątestowąimożnająwykorzystaćdoporówny-
wanianarzędzi.
WSKAZÓWKA:Deklarowanąwartośćwytwarzanych
drgańmożnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE:Drganiawytwarzanepodczas
rzeczywistegoużytkowaniaelektronarzędziamogą
sięróżnićodwartoścideklarowanej,wzależnościod
sposobujegoużytkowania.
OSTRZEŻENIE: W oparciu o szacowane
narażeniewrzeczywistychwarunkachużytkowania
należyokreślićśrodkibezpieczeństwawceluochrony
operatora(uwzględniającwszystkieelementycyklu
działania,tj.czas,kiedynarzędziejestwyłączonei
kiedypracujenabiegujałowym,atakżeczas,kiedy
jestwłączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
DeklaracjazgodnościWEjestdołączonajakozałącznik
Adoniniejszejinstrukcjiobsługi.

10 POLSKI
OSTRZEŻENIA
DOTYCZĄCE
BEZPIECZEŃSTWA
Ogólne zasady bezpiecznej
eksploatacji elektronarzędzi
OSTRZEŻENIE: Należy zapoznać się z
ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowaniesiędopodanychponiżejinstrukcji
możeprowadzićdoporażeniaprądem,pożarui/lub
poważnychobrażeńciała.
Wszystkie ostrzeżenia i instruk-
cje należy zachować do wykorzy-
stania w przyszłości.
Pojęcie„elektronarzędzie",występującewwymienio-
nychtuostrzeżeniach,odnosisiędoelektronarzędzia
zasilanegozsiecielektrycznej(zprzewodemzasilają-
cym)lubdoelektronarzędziaakumulatorowego(bez
przewoduzasilającego).
Ostrzeżenia dotyczące
bezpieczeństwa dla akumulatorowej
wiertarko-wkrętarki
1. Używać narzędzia z uchwytami pomocniczymi,
jeśli zostały dostarczone wraz z nim. Utrata
kontrolimożespowodowaćobrażeniaciała.
2. Trzymać elektronarzędzie za izolowane
powierzchnie rękojeści podczas wykonywania
prac, przy których wiertło może dotknąć niewi-
docznej instalacji elektrycznej.Zetknięciewier-
tłazprzewodemelektrycznymznajdującymsię
podnapięciemmożespowodować,żeodsłonięte
elementymetaloweelektronarzędziarównież
znajdąsiępodnapięciem,grożącporażeniem
operatoraprądemelektrycznym.
3. Trzymać elektronarzędzie za izolowane
powierzchnie rękojeści podczas wykonywania
prac, przy których wkręcany wkręt lub śruba
mogą dotknąć niewidocznej instalacji elek-
trycznej.Zetknięciewkrętulubśrubyzprzewo-
demelektrycznymznajdującymsiępodnapięciem
spowoduje,żeodsłonięteelementymetalowe
narzędziarównieżznajdąsiępodnapięciem,gro-
żącporażeniemoperatoraprądemelektrycznym.
4. Podczas pracy należy zadbać o dobre oparcie
dla nóg. W przypadku pracy na pewnej wyso-
kości upewnić się, że na dole nie przebywają
żadne osoby.
5. Narzędzie należy trzymać mocno i pewnie.
6. Trzymać ręce z dala od części obrotowych.
7. Nie pozostawiać włączonego narzędzia.
Narzędzie można uruchomić tylko, gdy jest
trzymane w rękach.
8. Nie dotykać wiertła ani części obrabianej od
razu po zakończeniu danej operacji; mogą one
być bardzo gorące i spowodować oparzenie
skóry.
9. Niektóre materiały zawierają substancje
chemiczne, które mogą być toksyczne.
Unikać wdychania pyłu i kontaktu ze skórą.
Przestrzegać przepisów bezpieczeństwa poda-
nych przez dostawcę materiałów.
10. Jeśli wiertło nie chce się poluzować po otwar-
ciu szczęk, należy wyjąć je kombinerkami.
Wyciąganiewiertłarękąwtakimprzypadkumoże
spowodowaćskaleczeniezpowoduostrych
krawędzi.
ZACHOWAĆ NINIEJSZE
INSTRUKCJE.
OSTRZEŻENIE: NIE WOLNO pozwolić,
aby wygoda lub rutyna (nabyta w wyniku wielo-
krotnego używania urządzenia) zastąpiły ścisłe
przestrzeganie zasad bezpieczeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie się do zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzić do poważnych obrażeń ciała.
Ważne zasady bezpieczeństwa
dotyczące akumulatora
1. Przed użyciem akumulatora zapoznać się ze
wszystkimi instrukcjami i znakami ostrze-
gawczymi na (1) ładowarce, (2) akumulatorze
i (3) produkcie, w którym będzie używany
akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeśli czas działania uległ znacznemu skróce-
niu, należy natychmiast przerwać pracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania się elektrolitu do
oczu, przemyć je czystą wodą i niezwłocznie
uzyskać pomoc lekarską. Może on bowiem
spowodować utratę wzroku.
5. Nie doprowadzać do zwarcia akumulatora:
(1) Nie dotykać styków materiałami przewo-
dzącymi prąd.
(2) Unikać przechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
takimi jak gwoździe, monety itp.
(3) Chronić akumulator przed deszczem lub
wodą.
Zwarcie prowadzi do przepływu prądu elek-
trycznego o dużym natężeniu i przegrzania
akumulatora, co w konsekwencji może grozić
poparzeniami a nawet awarią urządzenia.
6. Narzędzia i akumulatora nie wolno przecho-
wywać w miejscach, w których temperatura
osiąga bądź przekracza 50°C (122°F).
7. Akumulatorów nie wolno spalać, również tych
poważnie uszkodzonych lub całkowicie zuży-
tych. Akumulator może eksplodować w ogniu.
8. Chronić akumulator przed upadkiem i
uderzeniami.

11 POLSKI
9. Nie wolno używać uszkodzonego akumulatora.
10. Stanowiące wyposażenie akumulatory lito-
wo-jonowe podlegają przepisom dotyczącym
produktów niebezpiecznych.
Napotrzebytransportukomercyjnego,np.świad-
czonegoprzezrmytrzecieczyspedycyjne,
należyprzestrzegaćspecjalnychwymagańw
zakresiepakowaniaioznaczaniaetykietami.
Przygotowanieproduktudowysyłkiwymaga
skonsultowaniasięzespecjalistąds.materiałów
niebezpiecznych.Należytakżeprzestrzegać
przepisówkrajowych,któremogąbyćbardziej
szczegółowe.
Zakleićtaśmąlubzaślepićotwartestykiakumula-
toraorazzabezpieczyćgo,abyniemógłsięprze-
suwaćwopakowaniu.
11. Postępować zgodnie z przepisami lokalnymi
dotyczącymi usuwania akumulatorów.
12. Używać akumulatorów tylko z produktami
określonymi przez rmę Makita. Zastosowanie
akumulatorówwniezgodnychproduktachmoże
spowodowaćpożar,przegrzanie,wybuchlub
wyciekelektrolitu.
ZACHOWAĆ NINIEJSZE
INSTRUKCJE.
PRZESTROGA: Używać wyłącznie oryginal-
nych akumulatorów rmy Makita.Używanienie-
oryginalnychakumulatorówrminnychniżMakitalub
akumulatorów,którezostałyzmodykowane,może
spowodowaćwybuchakumulatoraipożar,obrażenia
ciałaorazzniszczeniemienia.Stanowitorównież
naruszeniewarunkówgwarancjirmyMakitadoty-
czącychnarzędziaiładowarki.
Wskazówki dotyczące zacho-
wania maksymalnej trwałości
akumulatora
1. Akumulator należy naładować zanim zostanie
do końca rozładowany. Po zauważeniu spadek
mocy narzędzia należy przerwać pracę i nała-
dować akumulator.
2. Nie wolno ładować powtórnie w pełni nałado-
wanego akumulatora. Przeładowanie akumula-
tora skraca jego trwałość.
3. Akumulator należy ładować w temperaturze
pokojowej w przedziale 10–40°C (50–104°F). W
przypadku gorącego akumulatora przed przy-
stąpieniem do ładowania należy poczekać, aż
ostygnie.
4. Akumulatory niklowo-wodorkowe należy nała-
dować po okresie długiego nieużytkowania
(dłuższego niż sześć miesięcy).
OPIS DZIAŁANIA
PRZESTROGA: Przed przystąpieniem do regu-
lacji lub przeglądu narzędzia upewnić się, że jest
ono wyłączone, a akumulator został wyjęty.
Wkładanie i wyjmowanie akumulatora
PRZESTROGA: Przed włożeniem lub wyjęciem
akumulatora należy zawsze wyłączyć narzędzie.
PRZESTROGA: Podczas wkładania lub wyjmo-
wania akumulatora należy mocno trzymać narzę-
dzie i akumulator.Wprzeciwnymraziemogąsięone
wyślizgnąćzrąk,powodującuszkodzenienarzędzia
lubakumulatoraiobrażeniaciała.
►Rys.1: 1.Czerwonywskaźnik2.Przycisk3.Akumulator
Abywyjąćakumulator,przesuńprzyciskznajdującysię
wprzedniejjegoczęściiwysuńakumulator.
Abywłożyćakumulator,wyrównajwystępnaakumulato-
rzezrowkiemwobudowieiwsuńgonaswojemiejsce.
Akumulatornależywsunąćdooporu,ażsięzatrzaśniena
miejscu,cojestsygnalizowanedelikatnymkliknięciem.
Jeśliwgórnejczęściprzyciskujestwidocznyczerwony
wskaźnik,akumulatorniezostałcałkowiciezatrzaśnięty.
PRZESTROGA: Akumulator należy włożyć do
końca, tak aby czerwony wskaźnik nie był widoczny. W
przeciwnymraziemożeprzypadkowowypaśćznarzędzia,
powodującobrażeniaoperatoralubosóbpostronnych.
PRZESTROGA: Nie wkładać akumulatora na
siłę.Jeśliakumulatorniedajesięswobodniewsunąć,
oznaczato,żezostałwłożonynieprawidłowo.
Wskazanie stanu naładowania akumulatora
Tylko w przypadku akumulatorów ze wskaźnikiem
►Rys.2: 1.Lampkiwskaźnika2.Przyciskkontrolny
Nacisnąćprzyciskkontrolnynaakumulatorzewcelu
wyświetleniastanunaładowaniaakumulatora.Lampki
wskaźnikazaświecąsięprzezkilkasekund.
Lampki wskaźnika Pozostała
energia
akumulatora
Świeci się Wyłączony Miga
75–100%
50–75%
25–50%
0–25%
Naładować
akumulator.
Akumulator
możenie
działać
poprawnie.

12 POLSKI
WSKAZÓWKA:Zależnieodwarunkówużytkowania
itemperaturyotoczenia,wskazywanypoziommoże
nieznaczniesięróżnićodrzeczywistegostanunała-
dowania akumulatora.
Układ zabezpieczenia narzędzia/
akumulatora
Narzędziejestwyposażonewukładzabezpieczenia
narzędzia/akumulatora.Układautomatycznieodcina
zasilaniesilnikawceluwydłużeniatrwałościnarzędzia
iakumulatora.Narzędziezostanieautomatycznie
zatrzymanepodczaspracywnastępującychsytuacjach
związanychznarzędziemlubakumulatorem:
Zabezpieczenie przed przeciążeniem
Wprzypadkuużytkowanianarzędzia/akumulatorawspo-
sóbpowodującynadmierniewysokipobórprądunarzędzie
zostanieautomatyczniezatrzymane.Wtakiejsytuacjinależy
wyłączyćnarzędzieizaprzestaćwykonywaniaczynności
powodującejprzeciążenienarzędzia.Następnienależywłą-
czyćnarzędziewcelujegoponownegouruchomienia.
Zabezpieczenie przed przegrzaniem
Wprzypadkuprzegrzanianarzędzia/akumulatora
narzędziewyłączysięautomatycznie.Wtakiejsytuacji
należyodczekać,ażnarzędzie/akumulatorostygnie
przedponownymwłączeniemnarzędzia.
Zabezpieczenie przed nadmiernym
rozładowaniem
Gdystannaładowaniaakumulatorastaniesięzbytniski,
narzędziezostanieautomatyczniezatrzymane.Wtakiejsytu-
acjinależywyjąćakumulatorznarzędziainaładowaćgo.
Działanie przełącznika
►Rys.3: 1.Spustprzełącznika
PRZESTROGA: Przed włożeniem akumulatora
do narzędzia należy zawsze sprawdzić, czy spust
przełącznika działa prawidłowo i czy powraca do
położenia wyłączenia po jego zwolnieniu.
Wceluuruchomienianarzędziawystarczypociągnąć
spustprzełącznika.Prędkośćnarzędziazwiększasię
wrazzezwiększaniemnaciskunaspustprzełącznika.
Wceluzatrzymaniaurządzenianależyzwolnićspust
przełącznika.
WSKAZÓWKA:Narzędziezatrzymasięautoma-
tycznie,gdyspustprzełącznikapozostaniewciśnięty
przezokoło6min.
Włączanie lampki czołowej
►Rys.4: 1. Lampka
PRZESTROGA: Nie patrzeć na światło ani
bezpośrednio na źródło światła.
Wceluwłączenialampkinależypociągnąćzaspust
przełącznika.Lampkaświeci,dopókispustprzełącznika
jestnaciskany.Lampkawyłączasiępookoło10sod
zwolnieniaspustuprzełącznika.
WSKAZÓWKA:Wprzypadkuprzegrzanianarzędzie
automatyczniesięwyłączyizaczniemigaćlampka.
Wtakiejsytuacjinależyzwolnićspustprzełącznika.
Lampkawyłączysiępoupływiejednejminuty.
WSKAZÓWKA:
Abyusunąćzabrudzeniazkloszalampki,
należyużyćsuchejszmatki.Uważać,abyniezarysowaćklo-
szalampki,gdyżmożetozmniejszyćnatężenieoświetlenia.
Działanie przełącznika zmiany
kierunku obrotów
►Rys.5: 1.Dźwigniaprzełącznikazmianykierunkuobrotów
PRZESTROGA :Przed przystąpieniem do pracy
należy zawsze sprawdzić ustawiony kierunek obrotów.
PRZESTROGA: Przełącznika zmiany kierunku
obrotów można użyć tylko po całkowitym zatrzy-
maniu narzędzia.Zmianakierunkuobrotówprzed
zatrzymaniemsięnarzędziagrozijegouszkodzeniem.
PRZESTROGA: Gdy narzędzie nie jest używane,
należy zawsze ustawić dźwignię przełącznika
zmiany kierunku obrotów w położeniu neutralnym.
Omawianenarzędziejestwyposażonewprzełącznikumożli-
wiającyzmianękierunkuobrotów.Wceluuzyskaniaobrotów
wprawąstronęnależywcisnąćdźwignięprzełącznikazmiany
kierunkuobrotówpostronieA,natomiastabyuzyskaćobrotyw
lewąstronę,należywcisnąćdźwignięprzełącznikapostronieB.
Gdydźwigniaprzełącznikazmianykierunkuobrotów
znajdujesięwpołożeniuneutralnym,spustprzełącz-
nikajestzablokowany.
Zmiana prędkości
►Rys.6: 1.Dźwigniazmianyprędkości
PRZESTROGA: Dźwignię zmiany prędkości
należy zawsze ustawiać dokładnie w wybranej
pozycji.Wprzypadkuuruchomienianarzędziaprzy
dźwignizmianyprędkościustawionejwpołowiemiędzy
pozycją„1"i„2"możedojśćdouszkodzenianarzędzia.
PRZESTROGA: Nie wolno używać dźwi-
gni zmiany prędkości, gdy narzędzie pracuje.
Narzędziemożeulecuszkodzeniu.
Widoczna
cyfra Prędkość Moment obrotowy Odpowiedni tryb pracy
1Niska Wysoka Pracaprzy
dużym
obciążeniu
2Wysoki Niski Pracaprzy
małym
obciążeniu
Wceluzmianyprędkościnależynajpierwwyłączyć
narzędzie.Przesunąćdźwignięzmianyprędkościtak,aby
byławidocznacyfra„2”,jeślimazostaćwybranawysoka
prędkość,lubabybyławidocznacyfra„1”,jeślimazostać
wybrananiskaprędkośćaledużymomentobrotowy.
Przedrozpoczęciempracynależysprawdzić,czydźwignia
zmianyprędkościjestustawionawewłaściwympołożeniu.
Jeśliprędkośćnarzędziadrastyczniespadniepodczas
pracyzdźwigniąustawionąwpołożeniu„2”,należy
przesunąćdźwigniętak,abypojawiłasięcyfra„1”i
ponownieprzystąpićdopracy.

13 POLSKI
Regulacja momentu dokręcenia
►Rys.7: 1.Pierścieńregulacyjny2.Podziałka
3.Strzałka
Momentdokręceniamożnaregulowaćw22poziomach,obracającpierścieńregulacyjny.Wyrównaćpodziałkęze
strzałkąznajdującąsięnakorpusienarzędzia.Położenie1odnosisiędominimalnegomomentudokręcenia,asym-
bol domaksymalnegomomentudokręcenia.
Sprzęgłobędzieślizgaćsięprzyróżnychwartościachmomentudlaustawieńod1do21.Natomiastdlaustawie-
nia sprzęgłoniebędziedziałać.
Przedprzystąpieniemdopracynależyprzeprowadzićpróbęwkręcaniawdanyelementlubinnyelementztego
samegomateriału,abyustalićpoziommomentudokręceniawymaganywdanymzastosowaniu.
Poniższatabelaprzedstawiaogólnązależnośćpomiędzyrozmiaremwkrętuapodziałką.
Podziałka 12345678910 11 12 13 14 15 16 17 18 19 20 21
Wkrętmaszynowy M4 M5 M6
Wkrętdo
drewna
Miękkie
drewno
(np. sosna)
–ɸ3,5 x 22 ɸ4,1 x 38 –
Twarde
drewno
(np.
mahoń)
–ɸ3,5 x 22 ɸ4,1 x 38 –
MONTAŻ
PRZESTROGA: Przed przystąpieniem do prac
konserwacyjnych przy narzędziu upewnić się,
że jest ono wyłączone, a akumulator został wyjęty.
Wkładanie i wyjmowanie końcówki
wkrętakowej/wiertła
►Rys.8: 1.Tuleja2.Zamykanie3. Otwieranie
Abyotworzyćszczękiuchwytu,obrócićtulejęwlewą
stronę.Umieścićjaknajgłębiejkońcówkęwkrętakową/
wiertłowuchwycie.Obrócićtulejęwprawąstronę,aby
zacisnąćuchwyt.Wceluwyjęciakońcówkiwkrętako-
wej/wiertłaobrócićtulejęwlewąstronę.
Zamontowanie zaczepu
PRZESTROGA: Podczas instalacji zaczepu
należy go zawsze mocno zamocować śrubą.Jeśli
towymaganieniezostaniespełnione,zaczepmoże
sięodłączyćodnarzędziaispowodowaćobrażenia
ciała.
►Rys.9: 1. Rowek 2. Zaczep 3.Wkręt
Zaczepsłużydowygodnego,tymczasowegozawie-
szanianarzędzia.Możnagozamontowaćzjednejlub
zdrugiejstronynarzędzia.Abyzamontowaćzaczep,
należywsunąćgowrowekwobudowienarzędzia
znajdującysięzobustron,anastępnieprzykręcićgo
wkrętem.Abywymontowaćzaczep,należyodkręcić
wkrętiwyjąćzaczep.
Zamontowywanie uchwytu
końcówki wkrętakowe
Akcesoria opcjonalne
►Rys.10: 1.Uchwytnakońcówkiwkrętakowe
2.Końcówkawkrętakowa
Włożyćuchwytnakońcówkiwkrętakowedowystępuw
stopienarzędziazprawejbądźzlewejstronyiprzymo-
cowaćgowkrętem.
Nieużywanekońcówkiwkrętakowenależytrzymać
wuchwycie.Wuchwyciemożnatrzymaćkońcówkio
długości45mm.
OBSŁUGA
PRZESTROGA: Akumulator należy wsunąć
do oporu, aż wskoczy na swoje miejsce.Jeślijest
widocznyczerwonywskaźnikwgórnejczęściprzy-
cisku,akumulatorniezostałcałkowiciezatrzaśnięty.
Należygowsunąćdooporu,ażczerwonywskaźnik
przestaniebyćwidoczny.Wprzeciwnymraziemoże
onprzypadkowowypaśćznarzędzia,powodując
obrażeniaoperatoralubosóbpostronnych.
PRZESTROGA: W przypadku drastycznego
spadku prędkości należy zredukować obciążenie
lub wyłączyć narzędzie, aby nie dopuścić do jego
uszkodzenia.
Narzędzienależytrzymaćjednąrękązauchwyt,a
drugązaspódakumulatora,abykontrolowaćjego
przekręcanie.
►Rys.11
UWAGA:Niezasłaniaćotworówwentylacyjnych.W
przeciwnymraziemożetodoprowadzićdoprzegrza-
niaiuszkodzenianarzędzia.
►Rys.12: 1.Otwórwentylacyjny

14 POLSKI
Wkręcanie
PRZESTROGA: Ustawić pierścień regulacyjny
w pozycji odpowiadającej właściwemu dla danej
operacji momentowi dokręcenia.
PRZESTROGA: Końcówka wkrętakowa
powinna być wprowadzona do łba wkrętu w linii
prostej z wkrętem, w przeciwnym razie wkręt i/lub
końcówka mogą ulec uszkodzeniu.
Wsunąćczubekkońcówkiwkrętakowejdogniazdawe
łbiewkrętuidocisnąćnarzędzie.Uruchomićnarzędzie
powoli,anastępniestopniowozwiększaćprędkość.
Zwolnićspustprzełącznika,gdytylkozadziałasprzęgło.
WSKAZÓWKA:Wprzypadkuwkręcaniawkrętudo
drewnanależywstępnienawiercićotwórprowadzący
ośrednicy2/3średnicywkrętu.Ułatwitowkręcaniei
zapobiegnierozłupywaniusięelementuobrabianego.
Wiercenie
Najpierwobrócićpierścieńregulacyjnytak,abystrzałka
wskazywałasymbol .Następniepostępowaćzgod-
niezponiższymopisem.
Wiercenie w drewnie
Wprzypadkuwierceniawdrewnienajlepszerezultaty
uzyskujesię,stosującwiertłazakończonewkrętem
prowadzącym.Wkrętprowadzącyułatwiawiercenie,
ponieważwciągawiertłowelementobrabiany.
Wiercenie w metalu
Abyuniknąćześlizgiwaniasięwiertłanapoczątkuoperacji,
należyzapomocąpunktakaimłotkawykonaćwgłębienie
wmiejscu,wktórymmabyćwykonanyotwór.Umieścić
końcówkęwiertławewgłębieniuirozpocząćwiercenie.
Podczaswierceniawmetalunależystosowaćodpo-
wiedniechłodziwo.Wyjątkistanowiążelazoimosiądz,
którenależywiercićnasucho.
PRZESTROGA: Wywieranie nadmiernego nacisku
na narzędzie nie przyspiesza wiercenia.Wpraktyce,
wywieranienadmiernegonaciskuprzyczyniasięjedynie
douszkodzeniakońcówkiwiertła,zmniejszeniawydajno-
ściiskróceniaokresueksploatacyjnegonarzędzia.
PRZESTROGA: Gdy wiertło zaczyna przebijać
na wylot otwór w obrabianym elemencie, należy
zachować ostrożność i mocno trzymać narzędzie.
Wmomencieprzebijaniaotworunanarzędzie/wiertło
wywieranajestolbrzymiasiła.
PRZESTROGA: Zakleszczone wiertło można
łatwo wyjąć, zmieniając kierunek obrotów i wyciągając
wiertło. Należy jednak pamiętać, że narzędzie może się
gwałtownie cofnąć, jeśli nie będzie mocno trzymane.
PRZESTROGA: Elementy obrabiane należy
zawsze mocować w imadle lub podobnym uchwycie.
PRZESTROGA: Jeżeli narzędzie jest używane
bez przerwy aż do rozładowania akumulatora, należy
je odstawić na 15 minut przed podjęciem pracy na
nowo z użyciem innego naładowanego akumulatora.
KONSERWACJA
PRZESTROGA: Przed przystąpieniem do prze-
glądu narzędzia lub jego konserwacji upewnić się,
że jest ono wyłączone, a akumulator wyjęty.
UWAGA: Nie stosować benzyny, rozpuszczalni-
ków, alkoholu itp. środków. Mogą one powodo-
wać odbarwienia, odkształcenia lub pęknięcia.
W celu zachowania odpowiedniego poziomu
BEZPIECZEŃSTWAiNIEZAWODNOŚCIproduktu
wszelkienaprawyiróżnegorodzajupracekonserwa-
cyjnelubregulacjepowinnybyćprzeprowadzaneprzez
autoryzowanylubfabrycznypunktserwisowynarzędzi
Makita,zawszezużyciemoryginalnychczęścizamien-
nychMakita.
AKCESORIA
OPCJONALNE
PRZESTROGA: Zaleca się stosowanie wymie-
nionych akcesoriów i przystawek razem z narzę-
dziem Makita opisanym w niniejszej instrukcji.
Stosowanieinnychakcesoriówlubprzystawek
możebyćprzyczynąobrażeńciała.Akcesorialub
przystawkinależywykorzystywaćtylkozgodniezich
przeznaczeniem.
Wraziepotrzebywszelkiejpomocyiszczegółowych
informacjinatematniniejszychakcesoriówudzielą
PaństwulokalnepunktyserwisoweMakita.
• Wiertła
• Końcówkiwkrętakowe
• Uchwytnakońcówkiwkrętakowe
• Zaczep
• Uchwytnanarzędzie
• OryginalnyakumulatoriładowarkarmyMakita
WSKAZÓWKA:Niektórepozycjeznajdującesięna
liściemogąbyćdołączonedopakietunarzędziowego
jakoakcesoriastandardowe.Mogątobyćróżne
pozycje,wzależnościodkraju.

15 MAGYAR
MAGYAR (Eredeti utasítások)
RÉSZLETES LEÍRÁS
Típus: DDF485
Fúrásiteljesítmény Acél 13 mm
Fa 38 mm
Meghúzásiteljesítmény Facsavar 6 mm x 75 mm
Gépcsavar M6
Üresjáratifordulatszám Magas (2) 0 - 1 900 min-1
Alacsony(1) 0 - 500 min-1
Teljeshossz 169 mm
Névlegesfeszültség 18V,egyenáram
Nettótömeg 1,4 - 1,7 kg
• Folyamatoskutató-ésfejlesztőprogramunkeredményekéntazittfelsorolttulajdonságokgyelmeztetésnélkül
megváltozhatnak.
• Atulajdonságokországrólországrakülönbözhetnek.
• Asúlyafelszerelttartozékoktólfüggőenváltozhat,azakkumulátortisbeleértve.AzEPTA01/2014eljárás
szerintmeghatározottlegnehezebb,illetvelegkönnyebbkombinációatáblázatbanlátható.
Alkalmazható akkumulátorok
BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/BL1850B/BL1860B
• Lakóhelyétőlfüggőenelőfordulhat,hogyafentfelsoroltakkumulátoroknemérhetőkel.
FIGYELMEZTETÉS: Csak a fentiekben felsorolt akkumulátorokat használja.Bármilyenmásakkumulá-
torhasználatasérüléseketés/vagytüzetokozhat.
Rendeltetés
Aszerszámfúrásraéscsavarbehajtásrahasználható,
fába,fémekbeésműanyagokba.
Zaj
AtipikusA-súlyozásúzajszint,aEN60745-2-1szerint
meghatározva:
Hangnyomásszint(LpA):74dB(A)
Bizonytalanság(K):3dB(A)
Azajszintamunkavégzéssoránmeghaladhatjaa80
dB(A)értéket.
FIGYELMEZTETÉS: Viseljen fülvédőt!
Vibráció
Avibrációteljesértéke(háromtengelyűvektorösszeg)
azEN60745-2-1szerintmeghatározva:
Üzemmód:fúrásfémbe
Rezgéskibocsátás(ah,D):2,5m/s2vagykisebb
Bizonytalanság(K):1,5m/s2
MEGJEGYZÉS:Arezgéskibocsátásértékeaszabvá-
nyosvizsgálatieljárásnakmegfelelőenlettmérve,és
segítségévelazelektromoskéziszerszámokössze-
hasonlíthatókegymással.
MEGJEGYZÉS:Arezgéskibocsátásértékéneksegít-
ségévelelőzetesenmegbecsülhetőarezgésnekvaló
kitettségmértéke.
FIGYELMEZTETÉS:Aszerszámrezgéskibo-
csátásaegyadottalkalmazásnáleltérhetamegadott
értéktőlahasználatmódjátólfüggően.
FIGYELMEZTETÉS: Határozzamegakezelő
védelmétszolgálómunkavédelmilépéseket,melyekaz
adottmunkafeltételekmellettivibrációshatásbecsült
mértékénalapulnak(gyelembevéveamunkaciklus
elemeit,mintpéldáulagépleállításánakésüresjáratá-
nakmennyiségétazelindításokszámamellett).
EK Megfelelőségi nyilatkozat
Csak európai országokra vonatkozóan
AzEK-megfelelőséginyilatkozatazútmutató„A”mel-
lékletébentalálható.
BIZTONSÁGI
FIGYELMEZTETÉS
A szerszámgépekre vonatkozó általános
biztonsági gyelmeztetések
FIGYELMEZTETÉS: Olvassa el a szerszámgép-
hez mellékelt összes biztonsági gyelmeztetést, utasí-
tást, illusztrációt és a műszaki adatokat.Akövetkezők-
benleírtutasításokgyelmenkívülhagyásaelektromos
áramütést,tüzetés/vagysúlyossérülésteredményezhet.

16 MAGYAR
Őrizzen meg minden gyelmez-
tetést és utasítást a későbbi tájé-
kozódás érdekében.
Agyelmeztetésekbenszereplő"szerszámgép"kifejezés
azÖnhálózatról(vezetékes)vagyakkumulátorról(veze-
téknélküli)működtetettszerszámgépérevonatkozik.
Biztonsági gyelmeztetések
akkumulátoros fúró-csavarbehajtóhoz
1. Használja a szerszámhoz mellékelt kisegítő
fogantyúkat.Azirányításelvesztéseszemélyi
sérüléstokozhat.
2.
A szerszámgépet a szigetelt markolófelületeinél fogja,
ha olyan műveletet végez, amikor a vágóeszköz rejtett
vezetékkel érintkezhet.Áramalattlévővezetékekkel
valóérintkezéskoraszerszámfémalkatrészeiisáramalá
kerülhetnek,ésmegrázhatjákakezelőt.
3. Tartsa az elektromos szerszámot a szige-
telt markolófelületeinél fogva amikor olyan
műveletet végez, amelyben fennáll a veszélye,
hogy a rögzítő rejtett vezetékekbe ütközhet.A
rögzítőkáramalattlévővezetékekkelvalóérint-
kezésekoraszerszámfémalkatrészeiisáramalá
kerülnek,ésmegrázhatjákakezelőt.
4.
Mindig stabil helyzetben dolgozzon. A szerszám
magasban történő használatkor győződjön meg
arról, hogy nem tartózkodik-e valaki odalent.
5. Biztosan tartsa a szerszámot.
6. Ne nyúljon a forgó részekhez.
7.
Ne hagyja a működő szerszámot felügyelet nél-
kül. Csak kézben tartva használja a szerszámot.
8. Ne érintse meg a fúróhegyet vagy a munkada-
rabot közvetlenül a művelet befejezése után;
rendkívül forrók lehetnek és megégethetik.
9. Egyes anyagok mérgező vegyületet tartal-
mazhatnak. Gondoskodjon a por belélegzése
elleni és érintés elleni védelemről. Tartsa be az
anyag szállítójának biztonsági utasításait.
10. Ha a fúróhegyet akkor se lehet kilazítani, ha
szétnyitja a pofákat, akkor fogóval húzza ki.
Ebbenazesetbenafúróhegykézzeltörténőkihú-
zásasérüléstokozhatazélesszélekmiatt.
ŐRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT.
FIGYELMEZTETÉS: NE HAGYJA, hogy (a
termék többszöri használatából eredő) kényelem
és megszokás váltsa fel a termék biztonsági
előírásainak szigorú betartását. A HELYTELEN
HASZNÁLAT és a használati útmutatóban sze-
replő biztonsági előírások megszegése súlyos
személyi sérülésekhez vezethet.
Fontos biztonsági utasítások az
akkumulátorra vonatkozóan
1. Az akkumulátor használata előtt tanulmányozza át
az akkumulátortöltőn (1), az akkumulátoron (2) és az
akkumulátorral működtetett terméken (3) olvasható
összes utasítást és gyelmeztető jelzést.
2. Ne szerelje szét az akkumulátort.
3. Ha a működési idő nagyon lerövidült, azonnal
hagyja abba a használatot. Ez a túlmelegedés,
esetleges égések és akár robbanás veszélyé-
vel is járhat.
4. Ha elektrolit kerül a szemébe, mossa ki azt
tiszta vízzel és azonnal kérjen orvosi segítsé-
get. Ez a látásának elvesztését okozhatja.
5. Ne zárja rövidre az akkumulátort:
(1) Ne érjen az érintkezőkhöz elektromosan
vezető anyagokkal.
(2) Ne tárolja az akkumulátort más fémtár-
gyakkal, mint pl. szegekkel, érmékkel,
stb. egy helyen.
(3) Ne tegye ki az akkumulátort víznek vagy
esőnek.
Az akkumulátor rövidzárlata nagy áramerőssé-
get, túlmelegedést, égéseket, sőt akár meghi-
básodást is okozhat.
6. Ne tárolja a szerszámot vagy az akkumulátort
olyan helyen, ahol a hőmérséklet elérheti vagy
meghaladhatja az 50 °C-ot (122 °F).
7. Ne égesse el az akkumulátort még akkor
sem, ha az komolyan megsérült vagy teljesen
elhasználódott. Az akkumulátor a tűzben
felrobbanhat.
8. Vigyázzon, nehogy leejtse vagy megüsse az
akkumulátort.
9. Ne használjon sérült akkumulátort.
10. A készülékben található lítium-ion akkumuláto-
rokra a veszélyes árukkal kapcsolatos előírá-
sok vonatkoznak.
Atermékpl.harmadikfelek,fuvarozócégekstb.
általtörténőszállításaeseténmindenesetben
tartsaszemelőttacsomagolásonésacímkén
találhatóspeciáliskövetelményeket.
Atermékszállításratörténőfelkészítéseesetén
vegyefelakapcsolatotegyveszélyesanyagokkal
foglalkozószakemberrel.Kérjük,hogyazeset-
legesenszigorúbbnemzetielőírásokatisvegye
gyelembe.
Ragasszaleakiállóérintkezőket,illetveoly
módoncsomagoljabeazakkumulátort,hogyaz
netudjonelmozdulniacsomagolásban.
11. Az akkumulátor ártalmatlanításakor tartsa be a
helyi előírásokat.
12. Az akkumulátorokat csak a Makita által meg-
jelölt termékekhez használja. Ha az akkumu-
látorokatazokkalnemkompatibilistermékekbe
helyezi,aztűzhöz,túlmelegedéshez,robbanás-
hozvagyelektrolitszivárgáshozvezethet.
ŐRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT.
VIGYÁZAT: Csak eredeti Makita akkumuláto-
rokat használjon.AnemeredetiMakitaakkumu-
látorokvagymódosítottakkumulátorokhasználata
eseténazakkumulátorfelrobbanhat,amitüzet,
személyisérüléstésanyagikártokozhat.AMakita
szerszámraéstöltőrevonatkozóMakitagaranciátis
érvénytelenítheti.

17 MAGYAR
Tippek az akkumulátor maximá-
lis élettartamának eléréséhez
1. Töltse fel az akkumulátort, mielőtt teljesen
lemerülne. Állítsa le a gépet, és töltse fel az
akkumulátort, ha a gép erejének csökkenését
észleli.
2. Soha ne töltse újra a teljesen feltöltött akku-
mulátort. A túltöltés csökkenti az akkumulátor
élettartamát.
3. Töltse az akkumulátort szobahőmérsékleten,
10 °C - 40 °C (50 °F - 104 °F) között. Töltés előtt
hagyja lehűlni a fölforrósodott akkumulátort.
4. Töltse fel az akkumulátort, ha hosszabb ideje
(több mint hat hónapja) nem használta azt.
A MŰKÖDÉS LEÍRÁSA
VIGYÁZAT: Minden esetben ellenőrizze, hogy
a szerszám ki van kapcsolva és az akkumulátor
eltávolításra került mielőtt beállít vagy ellenőriz
valamilyen funkciót a szerszámon.
Az akkumulátor behelyezése és
eltávolítása
VIGYÁZAT: Mindig kapcsolja ki az eszközt,
mielőtt behelyezi vagy eltávolítja az akkumulátort.
VIGYÁZAT: Az akkumulátor behelyezésekor
vagy eltávolításakor erősen fogja meg a szerszá-
mot és az akkumulátort.Hanemfogjaerősena
szerszámotésazakkumulátort,azokkicsúszhatnaka
kezeiközül,amiaszerszámésazakkumulátorkáro-
sodásához,deakárszemélyisérüléshezisvezethet.
►Ábra1: 1.Pirosjel2.Gomb3.Akkumulátor
Azakkumulátoregységkivételéheznyomjabeazakku-
mulátoregységelejéntalálhatógombot,éshúzzalea
gépről.
Azakkumulátorbeszereléséhezillesszeazakkumulá-
tornyelvétaburkolatontalálhatóvájatbaéscsúsztassa
ahelyére.Egészenaddigtoljabe,amígazakkumulátor
egykiskattanássalahelyérenemugrik.Haláthatóa
pirosjelagombfelsőoldalán,akkoragombnemkat-
tantbeteljesen.
VIGYÁZAT: Mindig tolja be teljesen az akku-
mulátort, amíg a piros jel el nem tűnik. Ha ez nem
történikmeg,akkorazakkumulátorkieshetaszer-
számból,ésÖnnekvagyakörnyezetébenmásnak
sérüléstokozhat.
VIGYÁZAT: Ne erőltesse az akkumulátort behe-
lyezéskor.Haazakkumulátornemcsúszikbeköny-
nyedén,akkornemmegfelelőenlettbehelyezve.
Az akkumulátor töltöttségének
jelzése
Csak állapotjelzős akkumulátorok esetén
►Ábra2: 1.Jelzőlámpák2.Check(ellenőrzés)gomb
Nyomjamegazellenőrzőgombot,hogyazakkumulá-
tortöltöttség-jelzőmegmutassaahátralévőakkumu-
látor-kapacitást.Ekkoratöltöttségiszint-jelzőlámpák
néhánymásodpercrekigyulladnak.
Jelzőlámpák Töltöttségi
szint
Világító
lámpa
KI Villogó
lámpa
75%-tól
100%-ig
50%-tól
75%-ig
25%-tól
50%-ig
0%-tól25%-ig
Töltsefelaz
akkumulátort.
Lehetséges,
hogyaz
akkumulátor
meghibáso-
dott.
MEGJEGYZÉS:Azadottmunkafeltételektőlésakör-
nyezethőmérsékletétőlfüggőenajelzetttöltöttségi
szintnémilegeltérhetaténylegestöltöttségiszinttől.
Szerszám-/akkumulátorvédő
rendszer
Agépszerszám-/akkumulátorvédőrendszerrelvan
felszerelve.Arendszerautomatikusankikapcsoljaa
motoráramellátását,ígymegnöveliaszerszámésaz
akkumulátorélettartamát.Agéphasználatközbenauto-
matikusanleáll,haaszerszámvagyazakkumulátora
következőállapotokvalamelyikébekerül:
Túlterhelésvédelem
Haaszerszámot/akkumulátortúgyhasználják,hogyaz
rendellenesennagyáramotveszfel,aszerszámauto-
matikusanleáll.Ilyenkorkapcsoljakiagépet,ésfejezze
beaztaműveletet,amelyikatúlterheléstokozza.A
munkaújrakezdéséhezkapcsoljabeagépet.
Túlmelegedés elleni védelem
Haaszerszám/akkumulátortúlmelegedett,automatiku-
sanleáll.Ilyenkorhagyjalehűlniaszerszámot/akkumu-
látort,mielőttismétbekapcsolná.
Mélykisütés elleni védelem
Amikorazakkumulátorkapacitásamáralacsony,agép
automatikusanleáll.Ebbenazesetbentávolítsaelaz
akkumulátortaszerszámbóléstöltsefel.

18 MAGYAR
A kapcsoló használata
►Ábra3: 1.Kapcsológomb
VIGYÁZAT: Mielőtt behelyezi az akkumulátort a
szerszámba, mindig ellenőrizze, hogy a kapcsoló-
gomb hibátlanul működik és felengedéskor „OFF”
állásba áll-e.
Aszerszámbekapcsolásáhozegyszerűenhúzzameg
akapcsológombot.Haerősebbennyomjaakapcsolót,
aszerszámfordulatszámanövekszik.Amegállításához
engedjeelakapcsolót.
MEGJEGYZÉS:Aszerszámautomatikusanmegáll,
haakapcsológombot6percenkeresztülfolyamato-
san húzza.
Az elülső lámpa bekapcsolása
►Ábra4: 1. Lámpa
VIGYÁZAT: Ne tekintsen a fénybe vagy ne
nézze egyenesen a fényforrást.
Húzzamegakapcsológombotalámpabekapcsolásá-
hoz.Alámpaaddigvilágít,amígakapcsológombmeg
vanhúzva.Alámpaakapcsológombelengedéseután
10 másodperccel alszik ki.
MEGJEGYZÉS: Ha a szerszám túlmelegszik, akkor
automatikusanleáll,ésalámpavillognikezd.Ilyen
esetbenengedjefelakapcsológombot.Alámpaegy
perc múlva kialszik.
MEGJEGYZÉS:Szárazruhadarabbaltöröljelea
szennyeződéstalámpalencséjéről.Ügyeljenarra
hogynekarcoljamegalámpalencséjét,ezcsökkent-
hetiamegvilágításerősségét.
Forgásirányváltó kapcsolókar
működése
►Ábra5: 1.Forgásirányváltókapcsolókar
VIGYÁZAT: Használat előtt mindig ellenőrizze a
beállított forgásirányt.
VIGYÁZAT: A forgásirányváltó kapcsolókart
csak azután használja, hogy a szerszám teljesen
megállt.Aforgásiránymegváltoztatásaaszerszám
leállásaelőttagépkárosodásátokozhatja.
VIGYÁZAT: Amikor nem működteti a szer-
számot, a forgásirányváltó kapcsolókart mindig
állítsa a semleges állásba.
Ezaszerszámforgásirányváltókapcsolókarralvan
felszerelveaforgásiránymegváltoztatásához.Váltsa
átaforgásirányváltókapcsolókartazAoldalrólazóra-
mutatójárásávalmegegyezővagyaBoldalrólazazzal
ellentétesirányúforgáshoz.
Amikorazirányváltókapcsolókarsemlegespozícióban
van,akkorakapcsológombotnemlehetbehúzni.
Sebességváltás
►Ábra6: 1.Sebességváltókar
VIGYÁZAT: A sebességváltó kart teljesen a
megfelelő helyzetbe állítsa.Haaszerszámotúgy
működteti,hogyasebességváltókarfélútonállaz„1”
oldalésa„2”oldalközött,azaszerszámkárosodását
okozhatja.
VIGYÁZAT: Ne használja a sebességváltó
kart a szerszám működése közben.Aszerszám
károsodhat.
Kijelzett
szám
Fordulatszám Nyomaték Alkalmazható
művelet
1Alacsony Magas Nagyterhe-
lésűművelet
2Magas Alacsony Kisterhelésű
művelet
Afordulatszámmódosításáhozelőszörkapcsoljakia
szerszámot.Válasszaasebességváltókar2-esállását
amagasfordulatszámhoz,vagyaz1-esállástalacsony
fordulatszámhoz,denagynyomatékhoz.Ahasználat
megkezdéseelőttellenőrizze,hogyasebességváltókar
amegfelelőállásbanlegyen.
Haaszerszámfordulatszámanagyonlecsökkena2-es
állásban,csúsztassaakartaz1-esállásba,éskezdje
újraaműveletet.

19 MAGYAR
A meghúzási nyomaték beállítása
►Ábra7: 1.Beállítógyűrű2. Beosztás 3.Nyíl
Ameghúzásinyomatékabeállítógyűrűelforgatásával22fokozatonállítható.Igazítsaafokozatokataszerszámonlévő
nyílhoz.Alegkisebbmeghúzásinyomatékotaz1-es,alegnagyobbmeghúzásinyomatékotpediga jelölésnélérhetiel.
Atengelykapcsolómegcsúszikakülönbözőnyomatékszinteknél,amikoraz1és21közöttiértékrevanállítva.A
tengelykapcsolónemműködika jelölésnél.
Aténylegesműveletelőttaszükségesnyomatékmeghatározásáhozpróbaképpenhajtsonbeegycsavartamun-
kadarabbavagyegydarabugyanolyananyagba.
Azalábbiábránacsavarméretésafokozatokközöttikapcsolathozzávetőlegesútmutatójalátható.
Beosztás 12345678910 11 12 13 14 15 16 17 18 19 20 21
Gépcsavar M4 M5 M6
Facsavar Puhafa(pl.
fenyő)
–ɸ3,5 x 22 ɸ4,1 x 38 –
Keményfa
(pl. lauan)
–ɸ3,5 x 22 ɸ4,1 x 38 –
ÖSSZESZERELÉS
VIGYÁZAT: Minden esetben ellenőrizze, hogy
a szerszám ki van kapcsolva és az akkumulátort
levette, mielőtt bármilyen műveletet végez a
szerszámon.
Behajtócsúcs vagy fúróhegy
behelyezése és kivétele
►Ábra8: 1.Hüvely2. Zárás 3.Nyitás
Forgassaahüvelytazóramutatójárásávalellentétesiránybaa
tokmánypofákszétnyitásához.Helyezzeabehajtócsúcsotvagy
fúróhegyetatokmánybaolyanmélyreamennyirelehetséges.
Forgassaahüvelytazóramutatójárásánakirányábaatokmány
meghúzásához.Abehajtócsúcsvagyfúróhegykivételéhez
forgassaahüvelytazóramutatójárásávalellentétesirányba.
Akasztó felszerelése
VIGYÁZAT: Az akasztót felszereléskor mindig
rögzítse szorosan a csavarral.Ellenkezőesetben
azakasztóleválhatazeszközről,ésszemélyisérü-
lésteredményezhet.
►Ábra9: 1.Horony2.Akasztó3. Csavar
Azakasztóaszerszámideiglenesfelakasztásárahasznál-
ható.Aszerszámmindkétoldalárafelszerelhető.Azakasztó
felszereléséhezhelyezzeaztaszerszámburkolatántalálható
horonybavalamelyikoldalon,majdrögzítseegycsavarral.A
leszereléshezcsavarjakiacsavartésvegyeleazakasztót.
A behajtócsúcs-tartó felszerelése
Opcionális kiegészítők
►Ábra10: 1.Behajtócsúcs-tartó2.Behajtócsúcs
Illesszeabehajtócsúcs-tartótaszerszámalsórészén
találhatókiemelkedésreajobbvagyabaloldalonés
rögzítseegycsavarral.
Amikornemhasználjaabehajtócsúcsokat,tartsaazo-
katabehajtócsúcs-tartókban.Itt45mmhosszúbehaj-
tócsúcsoktarthatók.
MŰKÖDTETÉS
VIGYÁZAT: Mindig egészen addig tolja be az
akkumulátort, amíg egy kis kattanással a helyén
rögzíti.Haláthatóapirosjelagombfelsőoldalán,
akkornemkattantbeteljesen.Nyomjabeazakku-
mulátortteljesen,amígapirosrészelnemtűnik.Ha
eznemtörténikmeg,akkorazakkumulátorkiesheta
szerszámból,ésÖnnekvagyakörnyezetébenmás-
naksérüléstokozhat.
VIGYÁZAT: Amikor a fordulatszám nagyon
lecsökken, csökkentse a terhelést, vagy állítsa le
a szerszámot, hogy elkerülje annak sérülését.
Erősenfogjaaszerszámotegyikkezévelafogantyúnál,
amásikkalpedigazakkumulátoralsórészénél,nehogy
kicsavarodjon.
►Ábra11
MEGJEGYZÉS:Netakarjaelaszellőzőnyílásokat,
mertazaszerszámtúlmelegedéséhezéskárosodá-
sához vezethet.
►Ábra12: 1.Szellőzőnyílás
Csavarbehajtás
VIGYÁZAT: Állítsa be a beállítógyűrű segítségé-
vel a munkához megfelelő meghúzási nyomatékot.
VIGYÁZAT: Ellenőrizze, hogy a behajtócsúcsot
egyenesen helyezte be a tokmányba, mert ellenkező
esetben a csavar és/vagy a behajtócsúcs károsodhat.
Helyezzeabehajtócsúcshegyétacsavarfejébeésfejt-
senkinyomástaszerszámra.Indítsaelalacsonyfor-
dulatszámonaszerszámot,majdfokozatosannöveljea
fordulatszámot.Engedjefelakapcsológombotaminta
tengelykapcsolószétkapcsol.
MEGJEGYZÉS:Facsavarbehajtásánálfúrjonveze-
tőfuratot,amelynekátmérőjeacsavarátmérőjének
2/3-a.Ezmegkönnyítiabehajtást,ésmegelőzia
munkadarabrepedését.

20 MAGYAR
Fúrási művelet
Előszörfordítsaelabeállítógyűrűt,hogyajelzésa jelö-
lésremutasson.Ezutánjárjonelakövetkezőmódon:
Fúrás fába
Fafúrásakoralegjobberedménytakkorkapja,haveze-
tőcsavarralfelszereltfafúrókathasznál.Avezetőcsavar
könnyebbétesziafúrástmertbevezetiafúróhegyeta
munkadarabba.
Fúrás fémbe
Annakmegelőzésére,hogyafúróhegykicsússzona
furatmegkezdésekor,jelöljebeafúrnikívántpontotegy
pontozóvalésegykalapáccsal.Helyezzeafúróhegy
csúcsátajelölésbeéskezdjeelafúrást.
Fémekfúrásakorhasználjonforgácsoláshozalkalmas
kenőanyagot.Kivételtcsupánazöntöttvasésasárga-
rézképeznek,amelyeketszárazonkellfúrni.
VIGYÁZAT: Ha túlságosan erősen nyomja a
szerszámot, azzal nem gyorsítja meg a furat kifú-
rását.Valójábanafölöslegesennagynyomáscsupán
afúróhegysérüléséhez,aszerszámteljesítményé-
nekcsökkenéséhezvezetéslerövidítiaszerszám
hasznosélettartamát.
VIGYÁZAT: Erősen fogja a szerszámot, és
legyen óvatos, amikor a fúróhegy elkezdi áttörni
a munkadarabot.Hatalmaserőhataszerszámra/
fúróhegyreafuratáttörésénekpillanatában.
VIGYÁZAT: A beszorult fúróhegyet egyszerűen
el lehet távolítani a forgásirányváltó kapcsoló-
kar ellentétes irányú forgásba kapcsolásával.
Azonban a gép hirtelen visszafelé foroghat, ha
nem tartja erősen.
VIGYÁZAT: A munkadarabokat mindig rögzítse
satuban, vagy más hasonló befogó eszközzel.
VIGYÁZAT: Ha szerszámot folyamatosan
működteti addig, amíg az akkumulátor teljesen
lemerül, 15 percig pihentesse a szerszámot
mielőtt tovább folytatja a munkát egy feltöltött
akkumulátorral.
KARBANTARTÁS
VIGYÁZAT: Minden esetben ellenőrizze, hogy
a szerszám ki van kapcsolva és az akkumulátor
eltávolításra került mielőtt átvizsgálja a szerszá-
mot vagy annak karbantartását végzi.
MEGJEGYZÉS: Soha ne használjon gázolajt,
benzint, hígítót, alkoholt vagy hasonló anyagokat.
Ezek elszíneződést, alakvesztést vagy repedést
okozhatnak.
AtermékBIZTONSÁGÁNAKés
MEGBÍZHATÓSÁGÁNAKfenntartásaérdekébena
javításokatésmáskarbantartásokatvagybeállításokat
aMakitahivatalosvagygyáriszervizközpontjában
kellelvégezni,mindigcsakMakitacserealkatrészeket
használva.
OPCIONÁLIS
KIEGÉSZÍTŐK
VIGYÁZAT: Ezen kiegészítőket és tartozékokat
javasoljuk a kézikönyvben ismertetett Makita
szerszámhoz.Bármilyenmáskiegészítővagytarto-
zékhasználataaszemélyisérüléskockázatávaljár.A
kiegészítőtvagytartozékotcsakrendeltetésszerűen
használja.
Habármilyensegítségrevagytovábbiinformációkra
vanszükségeezekkelatartozékokkalkapcsolatban,
keressefelahelyiMakitaSzervizközpontot.
• Fúróhegyek
• Behajtócsúcsok
• Behajtócsúcs-tartó
• Akasztó
• Akasztókapocs
• EredetiMakitaakkumulátoréstöltő
MEGJEGYZÉS:Alistánfelsoroltnéhánykiegészítő
megtalálhatóazeszközcsomagolásábanstandard
kiegészítőként.Ezekországonkénteltérőeklehetnek.
