Makita DHP484 User manual

DHP484
EN Cordless Hammer Driver Drill INSTRUCTION MANUAL 4
FR Perceuse Percussion-
Visseuse sans Fil MANUEL D’INSTRUCTIONS 10
DE Akku- Schlagbohrschrauber BETRIEBSANLEITUNG 17
IT Trapano avvitatore a
percussione a batteria ISTRUZIONI PER L’USO 24
NL Accuklopboor/-
schroefmachine GEBRUIKSAANWIJZING 31
ES Rotomartillo Atornillador
Inalámbrico
MANUAL DE
INSTRUCCIONES 38
PT Parafusadeira/Furadeira de
Impacto a Bateria MANUAL DE INSTRUÇÕES 45
DA Akku skrue-/boremaskine
med slag BRUGSANVISNING 52
EL
Κρουστικό δραπανοκατσάβιδο
μπαταρίας
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 58
TR
Akülü Darbeli Matkap Tornavida KULLANMA KILAVUZU 65
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Makita DHP484
DHP484RTJ o cerca il tuo prodotto tra le migliori offerte di Elettroutensili

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
Fig.5
1
AB
Fig.6
1
Fig.7
1
2
4
3
Fig.8
2

1
2
4
3
Fig.9
1
3
2
Fig.10
1
3
2
Fig.11
1
2
Fig.12
2
4
3
1
Fig.13
Fig.14
1
Fig.15
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DHP484
Drilling capacities Masonry 13 mm
Steel 13 mm
Wood 38 mm
Fastening capacities Wood screw 10 mm x 90 mm
Machine screw M6
No load speed High (2) 0 - 2,000 min-1
Low (1) 0 - 500 min-1
Blows per minute High (2) 0 - 30,000 min-1
Low (1) 0 - 7,500 min-1
Overall length 182 mm
Rated voltage D.C. 18 V
Battery cartridge BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850,
BL1830B, BL1840B, BL1850B,
BL1860B
Net weight 1.6 kg 1.8 kg
• Due to our continuing program of research and development, the specications herein are subject to change without notice.
• Specications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
Intended use
The tool is intended for impact drilling in brick, brickwork
and masonry. It is also suitable for screw driving and drill-
ing without impact in wood, metal, ceramic and plastic.
Noise
The typical A-weighted noise level determined accord-
ing to EN60745:
Sound pressure level (LpA) : 88 dB(A)
Sound power level (LWA) : 99 dB (A)
Uncertainty (K) : 3 dB(A)
NOTE: The declared noise emission value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared noise emission value(s) may
also be used in a preliminary assessment of exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN60745:
Work mode: impact drilling into concrete
Vibration emission (ah,ID) : 8.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration total value(s) may also
be used in a preliminary assessment of exposure.
WARNING: The vibration emission during actual
use of the power tool can differ from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.

5ENGLISH
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings and
all instructions. Failure to follow the warnings and
instructions may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Cordless hammer driver drill safety
warnings
1. Wear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory may contact hidden
wiring. Cutting accessory contacting a "live"
wire may make exposed metal parts of the power
tool "live" and could give the operator an electric
shock.
4. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
5. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
6. Hold the tool rmly.
7. Keep hands away from rotating parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.
9. Do not touch the bit or the workpiece immedi-
ately after operation; they may be extremely
hot and could burn your skin.
10. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
11. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case, pulling out the drill bit by hand may result in
injury by its sharp edge.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Please also observe possibly more detailed
national regulations.
Tape or mask off open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliant products may result in a re, exces-
sive heat, explosion, or leak of electrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will
also void the Makita warranty for the Makita tool and
charger.

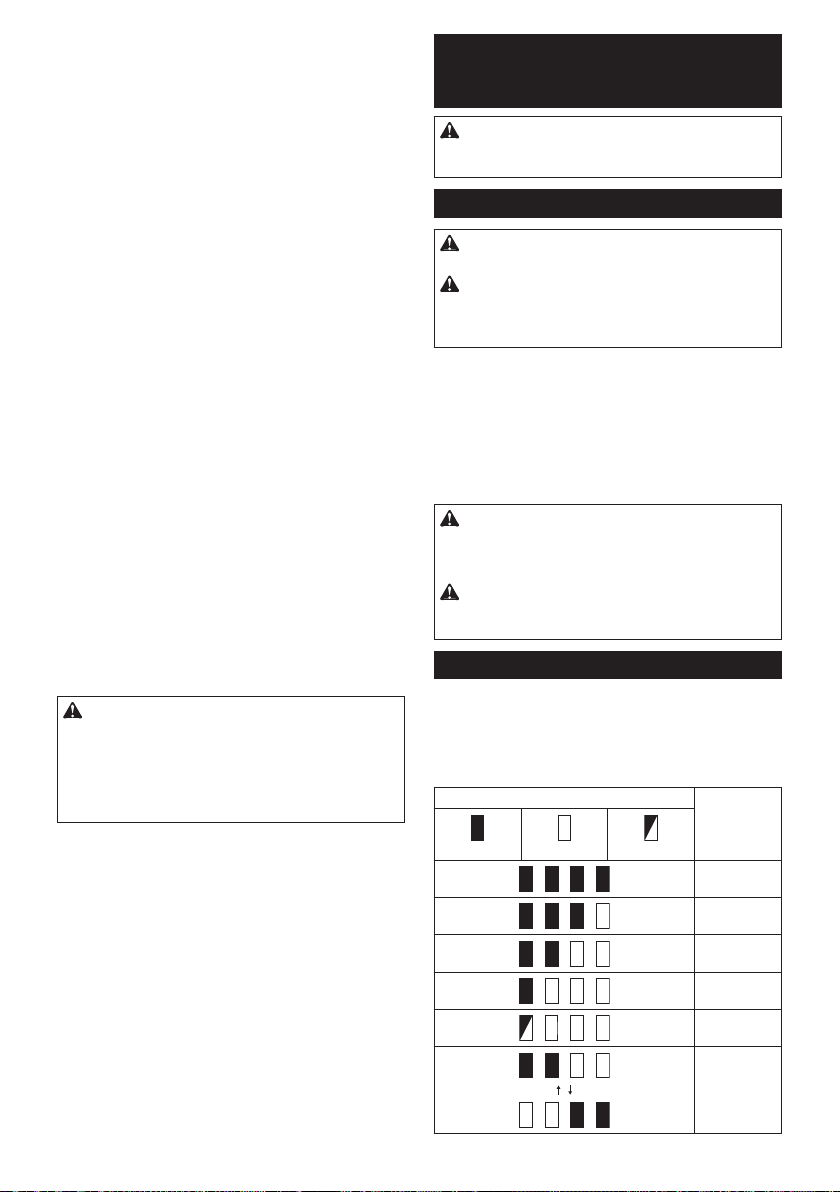

6ENGLISH
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely dis-
charged. Always stop tool operation and charge the
battery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge. Failure to hold the tool and the battery
cartridge rmly may cause them to slip off your hands
and result in damage to the tool and battery cartridge
and a personal injury.

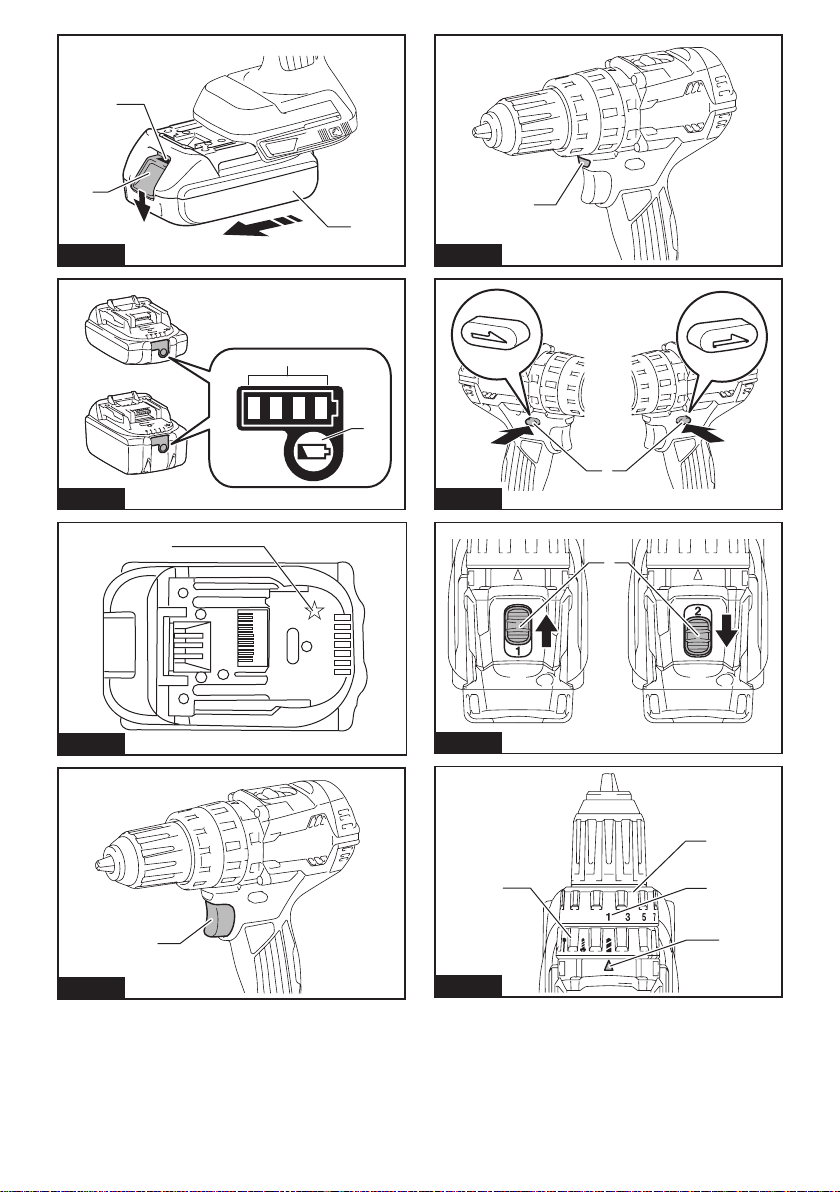

► Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
it may accidentally fall out of the tool, causing injury to
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
not being inserted correctly.
Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
► Fig.2: 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery
may have
malfunctioned.
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may differ slightly
from the actual capacity.
Tool / battery protection system
The tool is equipped with a tool/battery protection sys-
tem. This system automatically cuts off power to the
motor to extend tool and battery life. The tool will auto-
matically stop during operation if the tool or battery is
placed under one of the following conditions:
Overload protection
When the tool/battery is operated in a manner that
causes it to draw an abnormally high current, the tool
automatically stops without any indication. In this sit-
uation, turn the tool off and stop the application that
caused the tool to become overloaded. Then turn the
tool on to restart.
Overheat protection
When the tool/battery is overheated, the tool stops
automatically. In this situation, let the tool/battery cool
before turning the tool on again.
Overdischarge protection
When the battery capacity is not enough, the tool stops
automatically. In this case, remove the battery from the
tool and charge the battery.
NOTE: Overheat protection (for battery) will work only
with batteries with star marking.
► Fig.3: 1. Star marking

7ENGLISH
Switch action
► Fig.4: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
NOTE: The tool automatically stops if you keep pull-
ing the switch trigger for about 6 minutes.
Lighting up the front lamp
► Fig.5: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The lamp goes out approximately 10 seconds after
releasing the switch trigger.
NOTE: When the tool is overheated, the tool stops
automatically and the lamp starts ashing. In this
case, release the switch trigger. The lamp turns off in
one minute.
NOTE: Use a dry cloth to wipe the dirt off the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
Reversing switch action
► Fig.6: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
direction of rotation before the tool stops may dam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
Speed change
► Fig.7: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position. If you operate the
tool with the speed change lever positioned halfway
between the "1" side and "2" side, the tool may be
damaged.
CAUTION: Do not use the speed change lever
while the tool is running. The tool may be damaged.
Displayed
Number
Speed Torque Applicable
operation
1Low High Heavy load-
ing operation
2High Low Light loading
operation
To change the speed, switch off the tool rst. Push
the speed change lever to display "2" for high speed
or "1" for low speed but high torque. Be sure that the
speed change lever is set to the correct position before
operation.
If the tool speed is coming down extremely during the
operation with display "2", push the lever to display "1"
and restart the operation.
Selecting the action mode
CAUTION: Always set the ring correctly to
your desired mode mark. If you operate the tool
with the ring positioned halfway between the
mode marks, the tool may be damaged.
CAUTION: When you change the position
from " " to other modes, it may be a little dif-
culty to slide the action mode changing ring. In
this case, switch on and run the tool for a second
at the " " position, then stop the tool and slide
the ring to your desired position.
► Fig.8: 1. Action mode changing ring 2. Adjusting
ring 3. Graduation 4. Arrow
This tool has three action modes.
• Drilling mode (rotation only)
• Hammer drilling mode (rotation with
hammering)
• Screwdriving mode (rotation with clutch)
Select one mode suitable for your work. Turn the
action mode changing ring and align the mark that you
selected with the arrow on the tool body.

8ENGLISH
Adjusting the fastening torque
► Fig.9: 1. Action mode changing ring 2. Adjusting
ring 3. Graduation 4. Arrow
The fastening torque can be adjusted in 21 levels by
turning the adjusting ring. Align the graduations with the
arrow on the tool body. You can get the minimum fas-
tening torque at 1 and maximum torque at 21.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular applica-
tion. The following shows the rough guide of the rela-
tionship between the screw size and graduation.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Machine screw M4 M5 M6
Wood
screw
Soft wood
(e.g. pine)
–ɸ3.5 x 22 ɸ4.1x 38 –
Hard wood
(e.g. lauan)
–ɸ3.5 x 22 ɸ4.1x 38 –
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
drill bit
Optional accessory
► Fig.10: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
jaws. Place the driver bit/drill bit in the chuck as far
as it will go. Turn the sleeve clockwise to tighten the
chuck. To remove the driver bit/drill bit, turn the sleeve
counterclockwise.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
may come off from the tool and result in the personal
injury.
► Fig.11: 1. Groove 2. Hook 3. Screw
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
► Fig.12: 1. Driver bit holder 2. Driver bit
Fit the driver bit holder into the protrusion at the tool foot
on either right or left side and secure it with a screw.
When not using the driver bit, keep it in the driver bit
holders. Driver bits 45 mm-long can be kept there.
Installing side grip (auxiliary handle)
Optional accessory
► Fig.13: 1. Protrusion 2. Arm 3. Recess 4. Grip
Insert the side grip so that the protrusions on the arm t in the
recesses on the tool. Then tighten the grip by turning clockwise.
Depending the operations, you can install the side grip
either right or left side of the tool.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place. If you can see the
red indicator on the upper side of the button, it is not
locked completely. Insert it fully until the red indicator
cannot be seen. If not, it may accidentally fall out of the
tool, causing injury to you or someone around you.
CAUTION: When the speed comes down extremely,
reduce the load or stop the tool to avoid the tool damage.
Hold the tool rmly with one hand on the grip and the
other hand on the bottom of the battery cartridge to
control the twisting action.
► Fig.14
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
First, turn the action mode changing ring so that the
arrow on the tool body points to the marking.
Place the point of the driver bit in the screw head and apply pres-
sure to the tool. Start the tool slowly and then increase the speed
gradually. Release the switch trigger as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3 the diameter of the screw. It makes driving easier
and prevents splitting of the workpiece.

9ENGLISH
Hammer drilling operation
CAUTION: There is a tremendous and sudden
twisting force exerted on the tool/drill bit at the
time of hole breakthrough, when the hole becomes
clogged with chips and particles, or when striking
reinforcing rods embedded in the concrete.
First, turn the action mode changing ring so that the arrow
on the tool body points to the marking. The adjusting
ring can be aligned in any torque levels for this operation.
Be sure to use a tungsten-carbide tipped drill bit.
Position the drill bit at the desired location for the hole,
then pull the switch trigger. Do not force the tool. Light
pressure gives best results. Keep the tool in position
and prevent it from slipping away from the hole.
Do not apply more pressure when the hole becomes clogged with
chips or particles. Instead, run the tool at an idle, then remove the
drill bit partially from the hole. By repeating this several times, the
hole will be cleaned out and normal drilling may be resumed.
Blow-out bulb
Optional accessory
► Fig.15: 1. Blow-out bulb
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Drilling operation
First, turn the action mode changing ring so that the arrow
points to the marking. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide screw
makes drilling easier by pulling the drill bit into the workpiece.
Drilling in metal
To prevent the drill bit from slipping when starting a hole, make an
indentation with a center-punch and hammer at the point to be drilled.
Place the point of the drill bit in the indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION: Pressing excessively on the tool will
not speed up the drilling. In fact, this excessive pressure
will only serve to damage the tip of your drill bit, decrease
the tool performance and shorten the service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
the tool/drill bit at the time of hole break through.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously until
the battery cartridge has discharged, allow the tool to rest
for 15 minutes before proceeding with a fresh battery.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or attachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Drill bits
• Driver bits
• Tungsten-carbide tipped drill bit
• Blow-out bulb
• Driver bit holder
• Hook
• Side grip
• Makita genuine battery and charger
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
differ from country to country.

10 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DHP484
Capacités de perçage Maçonnerie 13 mm
Acier 13 mm
Bois 38 mm
Capacités de serrage Vis à bois 10 mm x 90 mm
Vis mécanique M6
Vitesse à vide Élevée (2) 0 - 2 000 min-1
Basse (1) 0 - 500 min-1
Frappes par minute Élevée (2) 0 - 30 000 min-1
Basse (1) 0 - 7 500 min-1
Longueur totale 182 mm
Tension nominale 18 V CC
Batterie BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850,
BL1830B, BL1840B, BL1850B,
BL1860B
Poids net 1,6 kg 1,8 kg
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécications
contenues dans ce manuel sont sujettes à modication sans préavis.
• Les spécications et la batterie peuvent être différentes suivant les pays.
• Poids, avec la batterie, conformément à la procédure EPTA-01/2003
Utilisations
L’outil est conçu pour le perçage avec percussion dans
la brique, la maçonnerie en briques et la maçonnerie. Il
convient aussi pour le vissage et perçage sans percus-
sion dans le bois, le métal, la céramique et le plastique.
Bruit
Niveau de bruit pondéré A typique, déterminé selon EN60745 :
Niveau de pression sonore (LpA) : 88 dB (A)
Niveau de puissance sonore (LWA ) : 99 dB (A)
Incertitude (K) : 3 dB (A)
NOTE : La ou les valeurs d’émission de bruit déclarées ont
été mesurées conformément à la méthode de test standard
et peuvent être utilisées pour comparer les outils entre eux.
NOTE : La ou les valeurs d’émission de bruit décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : Portez un serre-tête antibruit.
AVERTISSEMENT : L’émission de bruit lors de
l’usage réel de l’outil électrique peut être différente de la
ou des valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité à
prendre pour protéger l’utilisateur doivent être basées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
les composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : perçage par percussion dans le béton
Émission de vibrations (ah, ID) : 8,0 m/s2
Incertitude (K) : 1,5 m/s2
Mode de travail : perçage dans le métal
Émission de vibrations (ah,D) : 2,5 m/s2ou moins
Incertitude (K) : 1,5 m/s2
NOTE : La ou les valeurs de vibration totales décla-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs de vibration totales décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : L’émission de vibrations
lors de l’usage réel de l’outil électrique peut être
différente de la ou des valeurs déclarées, suivant
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).

11 FRANÇAIS
Déclaration de conformité CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe
A à ce mode d’emploi.
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Lisez toutes les
consignes de sécurité et toutes les instructions. Il
y a risque d’électrocution, d’incendie et/ou de graves
blessures si les mises en garde et les instructions ne
sont pas respectées.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
(avec cordon d’alimentation) ou à l’outil électrique fonc-
tionnant sur batterie (sans cordon d’alimentation).
Consignes de sécurité pour
perceuse percussion-visseuse
sans l
1. Portez des protections d’oreilles lorsque
vous effectuez un perçage avec percussion.
L’exposition au bruit peut entraîner la surdité.
2. Utilisez la ou les poignées auxiliaires, si l’outil
en possède. Toute perte de maîtrise de l’outil
comporte un risque de blessure.
3. Tenez l’outil électrique par des surfaces de
prise isolées lorsque vous effectuez une tâche
au cours de laquelle l’accessoire de coupe
peut entrer en contact avec des ls cachés.
Le contact de l’accessoire de coupe avec un l
sous tension peut transmettre du courant dans les
pièces métalliques exposées de l’outil et électro-
cuter l’opérateur.
4.
Tenez l’outil électrique par des surfaces de prise
isolées lorsque vous effectuez une tâche au
cours de laquelle la vis ou le boulon peut entrer
en contact avec des ls cachés. Le contact de
la vis ou du boulon avec un l sous tension peut
transmettre du courant dans les pièces métalliques
exposées de l’outil et électrocuter l’opérateur.
5. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve
en dessous de vous quand vous utilisez l’outil
en hauteur.
6. Tenez l’outil fermement.
7. Gardez les mains éloignées des pièces en
rotation.
8. Ne vous éloignez pas en laissant l’outil tour-
ner. Ne le faites fonctionner que lorsque vous
l’avez bien en main.
9. Ne touchez pas l’embout ou la pièce immé-
diatement après l’exécution du travail ; ils
peuvent être extrêmement chauds et vous
brûler la peau.
10. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez
tout contact avec la peau. Suivez les données
de sécurité du fournisseur du matériau.
11. Si le foret ne peut pas être desserré même
en ouvrant la mâchoire, utilisez des pinces
pour l’extirper. Le bord tranchant du foret risque
de vous blesser si vous essayez de l’extirper
manuellement.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rin-
cez-les à l’eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
chauffe, parfois des brûlures et même une
panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.

12 FRANÇAIS
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de laisser tomber ou de cogner la
batterie.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
gences spéciques en matière d’étiquetage et
d’emballage doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementations nationales susceptibles d’être
plus détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Lors de la mise au rebut de la batterie, reti-
rez-la de l’outil et jetez-la en lieu sûr. Suivez les
réglementations locales en matière de mise au
rebut des batteries.
12. Utilisez les batteries uniquement avec les
produits spéciés par Makita. L’insertion de
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,
une explosion ou une fuite de l’électrolyte.
13. Lorsque vous n’utilisez pas l’outil pendant une
période prolongée, la batterie doit être retirée
de l’outil.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine. L’utilisation de batteries de marque
autre que Makita ou de batteries modiées peut pro-
voquer l’explosion des batteries, ce qui présente un
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
4. Rechargez la batterie si elle est restée inutili-
sée pendant une période prolongée (plus de
six mois).
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est retirée
avant de l’ajuster ou de vérier son fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la batte-
rie lors de la mise en place ou du retrait de la batterie. Si
vous ne tenez pas fermement l’outil et la batterie, ils peuvent
vous glisser des mains, et s’abîmer ou vous blesser.
► Fig.1: 1. Voyant rouge 2. Bouton 3. Batterie
Pour retirer la batterie, faites-la glisser hors de l’outil
tout en faisant glisser le bouton à l’avant de la batterie.
Pour mettre en place la batterie, alignez la languette sur la
batterie avec la rainure sur le compartiment et insérez-la.
Insérez-la à fond jusqu’à ce qu’un léger déclic se fasse
entendre. Si le voyant rouge sur le dessus du bouton est
visible, cela signie qu’elle n’est pas bien verrouillée.
ATTENTION : Insérez toujours complètement la
batterie jusqu’à ce que le voyant rouge ne soit plus visible.
Sinon, elle pourrait tomber accidentellement de l’outil, au risque
de vous blesser ou de blesser quelqu’un se trouvant près de vous.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
ne l’insérez pas correctement.
Indication de la charge restante de la batterie
Uniquement pour les batteries avec voyant lumineux
► Fig.2: 1. Témoins 2. Bouton de vérication
Appuyez sur le bouton de vérication sur la batterie
pour indiquer la charge restante de la batterie. Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
batterie.
Anomalie
possible
de la batterie.

13 FRANÇAIS
NOTE : Selon les conditions d’utilisation et la tem-
pérature ambiante, l’indication peut être légèrement
différente de la capacité réelle.
Système de protection de l’outil/la
batterie
L’outil est équipé d’un système de protection de l’outil/la
batterie. Ce système coupe automatiquement l’alimen-
tation vers le moteur pour prolonger la durée de vie de
l’outil et de la batterie. Si l’outil ou la batterie se trouve
dans l’une des situations suivantes, l’outil cessera
automatiquement de fonctionner.
Protection contre la surcharge
Lorsque l’outil ou la batterie est utilisé d’une manière provo-
quant un appel de courant anormalement élevé, l’outil s’ar-
rête automatiquement sans indication. Dans ce cas, étei-
gnez l’outil et arrêtez la tâche ayant provoqué la surcharge
de l’outil. Puis rallumez l’outil pour reprendre la tâche.
Protection contre la surchauffe
En cas de surchauffe de l’outil ou de la batterie, l’outil
s’arrête automatiquement. Dans ce cas, laissez l’outil
ou la batterie refroidir avant de rallumer l’outil.
Protection contre la décharge totale
de la batterie
Lorsque la charge de la batterie est insufsante, l’outil
s’arrête automatiquement. Dans ce cas, retirez la batte-
rie de l’outil et chargez-la.
NOTE : La protection contre la surchauffe (pour
la batterie) ne fonctionne qu’avec des batteries au
repère étoilé.
► Fig.3: 1. Repère étoilé
Fonctionnement de la gâchette
► Fig.4: 1. Gâchette
ATTENTION : Avant d’insérer la batterie dans
l’outil, vériez toujours que la gâchette fonc-
tionne bien et revient en position d’arrêt lorsque
vous la relâchez.
Il suft d’enclencher la gâchette pour démarrer l’outil. La vitesse
de l’outil augmente à mesure que l’on accroît la pression exer-
cée sur la gâchette. Pour l’arrêter, relâchez la gâchette.
NOTE : L’outil s’arrêtera automatiquement si vous
continuez d’enclencher la gâchette pendant 6
minutes environ.
Allumage de la lampe avant
► Fig.5: 1. Lampe
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Enclenchez la gâchette pour allumer la lampe. La
lampe reste allumée tant que la gâchette est enclen-
chée. La lampe s’éteint environ 10 secondes après
avoir relâché la gâchette.
NOTE : En cas de surchauffe de l’outil, celui-ci s’ar-
rête automatiquement et la lampe se met à clignoter.
Dans ce cas, relâchez la gâchette. La lampe s’éteint
au bout d’une minute.
NOTE : Retirez la saleté sur la lentille de la lampe
avec un chiffon sec. Prenez soin de ne pas éraer
la lentille de la lampe sous peine de diminuer son
éclairage.
Fonctionnement de l’inverseur
► Fig.6: 1. Levier de l’inverseur
ATTENTION : Vériez toujours le sens de
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté. Si vous
changez le sens de rotation avant l’arrêt de l’outil,
vous risquez de l’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
L’outil possède un inverseur qui permet de changer
le sens de rotation. Enfoncez le levier de l’inverseur
du côté A pour une rotation dans le sens des aiguilles
d’une montre, ou du côté B pour une rotation dans le
sens inverse des aiguilles d’une montre.
La gâchette ne peut pas être enclenchée lorsque le
levier de l’inverseur se trouve en position neutre.
Changement de vitesse
► Fig.7: 1. Levier de changement de vitesse
ATTENTION : Mettez toujours le levier de
changement de vitesse parfaitement sur la bonne
position. En utilisant l’outil avec le levier de change-
ment de vitesse placé entre les côtés « 1 » et « 2 »,
vous risqueriez d’abîmer l’outil.
ATTENTION : Ne déplacez pas le levier de
changement de vitesse pendant que l’outil tourne.
Vous risqueriez d’abîmer l’outil.
Numéro
afché
Vitesse Couple Tâche
applicable
1Faible Élevé Tâche difcile
2Élevée Faible Tâche facile
Pour changer de vitesse, mettez d’abord l’outil hors ten-
sion. Enfoncez le levier de changement de vitesse pour
afcher « 2 » pour une vitesse élevée ou « 1 » pour une
vitesse lente avec couple élevé. Avant d’utiliser l’outil,
assurez-vous que le levier de changement de vitesse
se trouve sur la bonne position.
Si la vitesse de l’outil diminue considérablement pen-
dant la tâche avec l’afchage « 2 », enfoncez le levier
pour afcher « 1 » et recommencez.

14 FRANÇAIS
Sélection du mode de fonctionnement
ATTENTION : Mettez toujours la bague par-
faitement sur le symbole du mode désiré. Vous
risquez d’abîmer l’outil si vous l’utilisez alors que
la bague se trouve entre deux symboles de mode.
ATTENTION : Lorsque vous changez la position de
« » à un autre mode, il peut s’avérer un peu difcile
de faire glisser la bague de changement de mode. Le cas
échéant, mettez l’outil sous tension et faites-le tourner
pendant une seconde en position « », puis arrêtez
l’outil et faites glisser la bague sur la position désirée.
► Fig.8: 1. Bague de changement de mode 2. Bague
de réglage 3. Graduation 4. Flèche
Cet outil offre trois modes de fonctionnement.
• Mode de perçage (rotation uniquement)
• Mode de perçage avec percussion (rotation
avec percussion)
• Mode de vissage (rotation avec engrenage)
Sélectionnez le mode convenant à votre tâche. Tournez
la bague de changement de mode et alignez le repère
que vous avez sélectionné sur la èche de l’outil.
Réglage du couple de serrage
► Fig.9: 1. Bague de changement de mode 2. Bague
de réglage 3. Graduation 4. Flèche
Le couple de serrage peut être réglé sur un des 21 niveaux en
tournant la bague de réglage. Alignez les graduations sur la èche
de l’outil. Vous pouvez obtenir un couple de serrage minimum en
sélectionnant 1 et un couple maximum en sélectionnant 21.
Avant d’effectuer le véritable travail, faites un essai de
vissage dans le matériau en question ou dans un maté-
riau identique pour savoir quel est le niveau de couple
de serrage requis pour ce travail particulier. Vous trou-
verez ci-dessous une indication approximative de la
relation entre la taille de vis et la graduation.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Vis mécanique M4 M5 M6
Vis à bois Bois mou
(comme le
pin)
–ɸ3,5 x 22 ɸ4,1 x 38 –
Bois franc
(comme le
méranti)
–ɸ3,5 x 22 ɸ4,1 x 38 –
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
rée avant d’effectuer toute tâche dessus.
Installation ou retrait de l’embout de
vissage/foret
Accessoire en option
► Fig.10: 1. Manchon 2. Fermer 3. Ouvrir
Tournez le manchon dans le sens contraire des aiguilles
d’une montre pour ouvrir les mâchoires du mandrin.
Insérez l’embout de vissage/foret à fond dans le man-
drin. Tournez le manchon dans le sens des aiguilles
d’une montre pour serrer le mandrin. Pour retirer l’em-
bout de vissage/foret, tournez le manchon dans le sens
contraire des aiguilles d’une montre.
Installation du crochet
ATTENTION : Lorsque vous installez le cro-
chet, xez-le toujours en place fermement avec la
vis. Sinon, le crochet pourrait se détacher de l’outil et
vous blesser.
► Fig.11: 1. Rainure 2. Crochet 3. Vis
L’outil est équipé d’un crochet pratique qui permet de l’accrocher
temporairement. Ce crochet s’installe d’un côté comme de l’autre
de l’outil. Pour installer le crochet, insérez-le dans une des rai-
nures situées de chaque côté du carter de l’outil, puis serrez-le
avec une vis. Pour l’enlever, desserrez la vis et retirez-le.
Installation du support d’embout de vissage
Accessoire en option
► Fig.12: 1. Support d’embout de vissage 2. Embout de vissage
Mettez le support d’embout de vissage dans la partie
saillante du pied de l’outil, d’un côté ou de l’autre, et
xez-le à l’aide d’une vis.
Lorsque vous n’utilisez pas l’embout de vissage, rangez-le
dans un des supports d’embout de vissage. Ils peuvent
contenir des embouts de vissage d’une longueur de 45 mm.
Pose de la poignée latérale (poignée
auxiliaire)
Accessoire en option
► Fig.13: 1. Partie saillante 2. Bras 3. Renfoncement
4. Poignée
Insérez la poignée latérale de sorte que les parties saillantes sur le
bras s’imbriquent dans les renfoncements sur l’outil. Serrez ensuite
la poignée en la tournant dans le sens des aiguilles d’une montre.
En fonction des tâches effectuées, vous pouvez instal-
ler la poignée latérale à droite ou à gauche de l’outil.

15 FRANÇAIS
UTILISATION
ATTENTION : Insérez toujours la batterie à
fond jusqu’à ce qu’elle se verrouille en place. Si le
voyant rouge sur le dessus du bouton est visible, cela
signie qu’elle n’est pas bien verrouillée. Insérez-la
complètement jusqu’à ce que le voyant rouge ne soit
plus visible. Sinon, elle pourrait tomber accidentelle-
ment de l’outil, au risque de vous blesser ou de bles-
ser quelqu’un se trouvant près de vous.
ATTENTION : Lorsque la vitesse diminue
considérablement, réduisez la charge ou arrêtez
l’outil pour éviter de l’abîmer.
Tenez l’outil fermement en le saisissant d’une main par
la poignée et de l’autre par le dessous de la batterie,
an de résister à la force de torsion.
► Fig.14
Vissage
ATTENTION : Mettez la bague de réglage sur
un niveau de couple de serrage adapté au travail
à effectuer.
ATTENTION : Assurez-vous que l’embout de
vissage est inséré bien droit dans la tête de vis,
sinon vous risquerez d’abîmer la vis et/ou l’em-
bout de vissage.
Tournez d’abord la bague de changement de mode, de
sorte que la èche sur l’outil pointe sur le symbole .
Placez la pointe de l’embout de vissage dans la tête de vis
et appliquez une pression sur l’outil. Faites démarrer l’outil
lentement, puis augmentez la vitesse graduellement.
Relâchez la gâchette dès que l’engrenage s’active.
NOTE : Lorsque vous insérez une vis à bois, percez
d’abord un avant-trou d’un diamètre du 2/3 de celui
de la vis. Cela facilitera le vissage et évitera que la
pièce ne se fende.
Perçage avec percussion
ATTENTION : Une très grande force de tor-
sion s’exerce soudainement sur l’outil/foret lors-
qu’il émerge sur la face opposée, lorsque le trou
est bouché par des copeaux ou particules ou lors
du contact avec des armatures dans le béton.
Tournez d’abord la bague de changement de mode, de
sorte que la èche sur l’outil pointe sur le symbole .
La bague de réglage peut être alignée sur n’importe
quel niveau de couple de serrage pour cette opération.
Vous devez utiliser un foret à pointe de carbure de tungstène.
Placez le foret à l’emplacement désiré pour percer le trou, puis
enclenchez la gâchette. Ne forcez pas l’outil. Vous obtiendrez
de meilleurs résultats avec une légère pression. Gardez l’outil
en position et empêchez-le de glisser hors du trou.
N’appliquez pas plus de pression lorsque le trou est
bouché par des copeaux ou particules. Laissez plutôt
l’outil tourner au ralenti et retirez partiellement le foret
du trou. En répétant cette opération plusieurs fois, le
trou se débouchera et vous pourrez reprendre le per-
çage normalement.
Poire soufante
Accessoire en option
► Fig.15: 1. Poire soufante
Une fois le trou percé, utilisez la poire soufante pour
en retirer les poussières.
Perçage
Tournez d’abord la bague de changement de mode, de
sorte que la èche pointe sur le symbole . Procédez
ensuite comme suit.
Perçage dans le bois
Lorsque vous percez dans le bois, vous obtiendrez un
résultat optimal avec un foret à bois équipé d’une vis de
guidage. La vis de guidage facilite le perçage en entraî-
nant le foret dans la pièce.
Perçage dans le métal
Pour que le foret ne glisse pas quand vous commencez
à percer le trou, faites une entaille à l’aide d’un pointeau
et d’un marteau à l’emplacement prévu pour le trou.
Placez la pointe du foret dans l’entaille et commencez
à percer.
Utilisez un lubriant de coupe pour percer les métaux.
Seuls le fer et le laiton doivent être percés à sec.
ATTENTION : Une pression excessive sur
l’outil n’accélèrera pas le perçage. En fait, la pres-
sion excessive abîmera la pointe du foret, provoquera
une baisse de rendement de l’outil et réduira sa durée
de service.
ATTENTION : Tenez l’outil fermement et
redoublez d’attention lorsque le foret commence
à sortir par la face opposée de la pièce. Une très
grande force s’exerce sur l’outil/foret lorsque celui-ci
émerge sur la face opposée.
ATTENTION : Un foret coincé peut être retiré
en réglant simplement l’inverseur sur la rotation
inverse pour faire marche arrière. L’outil peut tou-
tefois faire brusquement marche arrière si vous
ne le tenez pas fermement.
ATTENTION : Immobilisez toujours les pièces
à travailler dans un étau ou un dispositif de rete-
nue similaire.
ATTENTION : Si l’outil est utilisé de manière
continue jusqu’à ce que la batterie se décharge,
laissez-le reposer 15 minutes avant de poursuivre
le travail avec une batterie fraîchement chargée.

16 FRANÇAIS
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
rée avant d’y effectuer tout travail d’inspection ou
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
déformation ou la ssuration de l’outil.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation, tout travail d’entretien ou de réglage
doivent être effectués par un centre d’entretien Makita
agréé, avec des pièces de rechange Makita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
sation avec l’outil Makita spécié dans ce mode
d’emploi. L’utilisation de tout autre accessoire ou
pièce complémentaire peut comporter un risque de
blessure. N’utilisez les accessoires ou pièces complé-
mentaires qu’aux ns auxquelles ils ont été conçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre centre d’entretien local Makita.
• Forets
• Embouts de vissage
• Foret à pointe de carbure de tungstène
• Poire soufante
• Support d’embout de vissage
• Crochet
• Poignée latérale
• Batterie et chargeur Makita d’origine
NOTE : Il se peut que certains éléments de la liste
soient compris dans l’emballage de l’outil en tant
qu’accessoires standard. Ils peuvent varier d’un pays
à l’autre.

17 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: DHP484
Bohrkapazitäten Mauerwerk 13 mm
Stahl 13 mm
Holz 38 mm
Anzugskapazitäten Holzschraube 10 mm x 90 mm
Maschinenschraube M6
Leerlaufdrehzahl Hoch (2) 0 - 2.000 min-1
Niedrig (1) 0 - 500 min-1
Schlagzahl pro Minute Hoch (2) 0 - 30.000 min-1
Niedrig (1) 0 - 7.500 min-1
Gesamtlänge 182 mm
Nennspannung 18 V Gleichstrom
Akku BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850,
BL1830B, BL1840B, BL1850B,
BL1860B
Nettogewicht 1,6 kg 1,8 kg
• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen
Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten und der Akku können von Land zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003
Vorgesehene Verwendung
Das Werkzeug ist für Schlagbohren in Ziegeln, Ziegelwerk und
Mauerwerk vorgesehen. Es eignet sich auch für Schraubbetrieb
und normales Bohren in Holz, Metall, Keramik und Kunststoff.
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745:
Schalldruckpegel (LpA): 88 dB (A)
Schallleistungspegel (LWA): 99 dB (A)
Messunsicherheit (K): 3 dB (A)
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können) für den
Vergleich zwischen Werkzeugen herangezogen werden.
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG: Die Schallemission während der
tatsächlichen Benutzung des Elektrowerkzeugs kann
je nach der Benutzungsweise des Werkzeugs, und
speziell je nach der Art des bearbeiteten Werkstücks,
von dem (den) angegebenen Wert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des Benutzers anhand
einer Schätzung des Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter Berücksichtigung
aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).
Schwingungen
Schwingungsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Schlagbohren in Beton
Schwingungsemission (ah, ID): 8,0 m/s2
Messunsicherheit (K): 1,5 m/s2
Arbeitsmodus: Bohren in Metall
Schwingungsemission (ah,D): 2,5 m/s2oder weniger
Messunsicherheit (K): 1,5 m/s2
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können) für den
Vergleich zwischen Werkzeugen herangezogen werden.
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet werden.
WARNUNG: Die Vibrationsemission während
der tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des Werkzeugs,
und speziell je nach der Art des bearbeite-
ten Werkstücks, von dem (den) angegebenen
Emissionswert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des Benutzers
anhand einer Schätzung des Gefährdungsgrads unter
den tatsächlichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus, wie
z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs
zusätzlich zur Betriebszeit).

18 DEUTSCH
EG-Konformitätserklärung
Nur für europäische Länder
Die EG-Konformitätserklärung ist als Anhang A in dieser
Bedienungsanleitung enthalten.
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle
Sicherheitswarnungen und Anweisungen durch.
Eine Missachtung der unten aufgeführten Warnungen
und Anweisungen kann zu einem elektrischen
Schlag, Brand und/oder schweren Verletzungen
führen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
Sicherheitswarnungen für
Akku- Schlagbohrschrauber
1. Tragen Sie Gehörschützer beim Schlagbohren.
Lärmeinwirkung kann Gehörschädigung
verursachen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n).
Verlust der Kontrolle kann Personenschäden
verursachen.
3. Halten Sie das Elektrowerkzeug an den iso-
lierten Griffächen, wenn Sie Arbeiten aus-
führen, bei denen die Gefahr besteht, dass
das Schneidwerkzeug verborgene Kabel
kontaktiert. Bei Kontakt mit einem Strom führen-
den Kabel können die freiliegenden Metallteile
des Elektrowerkzeugs ebenfalls Strom führend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
4. Halten Sie das Elektrowerkzeug an den iso-
lierten Griffächen, wenn Sie Arbeiten aus-
führen, bei denen die Gefahr besteht, dass
das Befestigungselement verborgene Kabel
kontaktiert. Bei Kontakt mit einem Strom führen-
den Kabel können die freiliegenden Metallteile
des Elektrowerkzeugs ebenfalls Strom führend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
5. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
Werkzeugs an hochgelegenen Arbeitsplätzen,
dass sich keine Personen darunter aufhalten.
6. Halten Sie das Werkzeug mit festem Griff.
7. Halten Sie Ihre Hände von rotierenden Teilen
fern.
8. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
9. Vermeiden Sie eine Berührung des Einsatzes
oder des Werkstücks unmittelbar nach der
Bearbeitung, weil die Teile noch sehr heiß sind
und Hautverbrennungen verursachen können.
10.
Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen,
um das Einatmen von Arbeitsstaub und
Hautkontakt zu verhüten. Befolgen Sie die
Sicherheitsdaten des Materiallieferanten.
11. Falls der Bohrereinsatz selbst durch Öffnen
der Futterbacken nicht gelöst werden kann,
ziehen Sie ihn mit einer Zange heraus. In
einem solchen Fall kann Herausziehen des
Bohrereinsatzes von Hand zu einer Verletzung
durch seine scharfe Kante führen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von
der strikten Einhaltung der Sicherheitsregeln für
das vorliegende Produkt abhalten. MISSBRAUCH
oder Missachtung der Sicherheitsvorschriften in
dieser Anleitung können schwere Verletzungen
verursachen.
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
begeben Sie sich unverzüglich in ärztliche
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem
Behälter zusammen mit anderen
Metallgegenständen, wie z. B. Nägel,
Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
ken Stromuss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge
haben kann.
6. Lagern Sie das Werkzeug und den Akku nicht
an Orten, an denen die Temperatur 50 °C errei-
chen oder überschreiten kann.

19 DEUTSCH
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unter-
liegen den Anforderungen der Gefahrengut-
Gesetzgebung.
Für kommerzielle Transporte, z. B. durch
Dritte oder Spediteure, müssen besondere
Anforderungen zu Verpackung und Etikettierung
beachtet werden.
Zur Vorbereitung des zu transportierenden
Artikels ist eine Beratung durch einen Experten für
Gefahrengut erforderlich. Bitte beachten Sie mög-
licherweise ausführlichere nationale Vorschriften.
Überkleben oder verdecken Sie offene Kontakte,
und verpacken Sie den Akku so, dass er sich in
der Verpackung nicht umher bewegen kann.
11. Entfernen Sie den Akku zum Entsorgen vom
Werkzeug, und entsorgen Sie ihn an einem
sicheren Ort. Befolgen Sie die örtlichen
Vorschriften bezüglich der Entsorgung von
Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten. Das Einsetzen
der Akkus in nicht konforme Produkte kann zu
einem Brand, übermäßiger Hitzebildung, einer
Explosion oder Auslaufen von Elektrolyt führen.
13. Soll das Werkzeug längere Zeit nicht benutzt
werden, muss der Akku vom Werkzeug ent-
fernt werden.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Makita-Akkus oder von Akkus, die abgeändert
worden sind, kann zum Bersten des Akkus und
daraus resultierenden Bränden, Personenschäden
und Beschädigung führen. Außerdem wird dadurch
die Makita-Garantie für das Makita-Werkzeug und
-Ladegerät ungültig.
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Akku muss geladen werden, wenn er lange
Zeit (länger als sechs Monate) nicht benutzt
wird.
FUNKTIONSBESCHREIBUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass das
Werkzeug ausgeschaltet und der Akku abgenommen ist.
Anbringen und Abnehmen des Akkus
VORSICHT: Schalten Sie das Werkzeug stets
aus, bevor Sie den Akku anbringen oder abnehmen.
VORSICHT: Halten Sie das Werkzeug und den
Akku beim Anbringen oder Abnehmen des Akkus
sicher fest. Wenn Sie das Werkzeug und den Akku
nicht sicher festhalten, können sie Ihnen aus der Hand
rutschen, was zu einer Beschädigung des Werkzeugs
und des Akkus und zu Körperverletzungen führen kann.
► Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku
Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, wäh-
rend Sie den Knopf an der Vorderseite des Akkus verschieben.
Richten Sie zum Anbringen des Akkus dessen Führungsfeder
auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein.
Schieben Sie ihn vollständig ein, bis er mit einem hörbaren
Klicken einrastet. Falls die rote Anzeige an der Oberseite des
Knopfes sichtbar ist, ist der Akku nicht vollständig verriegelt.
VORSICHT: Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist. Anderenfalls kann er aus dem Werkzeug her-
ausfallen und Sie oder umstehende Personen verletzen.
VORSICHT: Unterlassen Sie Gewaltanwendung
beim Anbringen des Akkus. Falls der Akku nicht rei-
bungslos hineingleitet, ist er nicht richtig ausgerichtet.
Anzeigen der Akku-Restkapazität
Nur für Akkus mit Anzeige
► Abb.2: 1. Anzeigelampen 2. Prüftaste
Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzu-
zeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.
Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
75% bis
100%
50% bis 75%
25% bis 50%
0% bis 25%
Den Akku
auaden.
Möglicherweise
liegt eine
Funktionsstörung
im Akku vor.

20 DEUTSCH
HINWEIS:
Abhängig von den Benutzungsbedingungen
und der Umgebungstemperatur kann die Anzeige
geringfügig von der tatsächlichen Kapazität abweichen.
Werkzeug/Akku-Schutzsystem
Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem
ausgestattet. Dieses System schaltet die Stromversorgung
des Motors automatisch ab, um die Lebensdauer von
Werkzeug und Akku zu verlängern. Das Werkzeug bleibt wäh-
rend des Betriebs automatisch stehen, wenn das Werkzeug
oder der Akku einer der folgenden Bedingungen unterliegt:
Überlastschutz
Wird das Werkzeug/der Akku auf eine Weise benutzt, die eine
ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Werkzeug
ohne jegliche Anzeige automatisch stehen. Schalten Sie in dieser
Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die
eine Überlastung des Werkzeugs verursacht hat. Schalten Sie
dann das Werkzeug wieder ein, um es neu zu starten.
Überhitzungsschutz
Wenn das Werkzeug/der Akku überhitzt wird, bleibt das Werkzeug
automatisch stehen. Lassen Sie das Werkzeug/den Akku in dieser
Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.
Überentladungsschutz
Wenn die Akkukapazität unzureichend wird, bleibt das
Werkzeug automatisch stehen. Nehmen Sie in diesem
Fall den Akku vom Werkzeug ab, und laden Sie ihn auf.
HINWEIS: Der Überhitzungsschutz (für Akku) funk-
tioniert nur mit Akkus, die mit einem Sternsymbol
gekennzeichnet sind.
► Abb.3: 1. Sternsymbol
Schalterfunktion
► Abb.4: 1. Ein-Aus-Schalter
VORSICHT: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass der
Ein-Aus-Schalter ordnungsgemäß funktioniert und
beim Loslassen in die AUS-Stellung zurückkehrt.
Drücken Sie zum Einschalten des Werkzeugs einfach
den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch
verstärkte Druckausübung auf den Ein-Aus-Schalter.
Lassen Sie den Ein-Aus-Schalter zum Anhalten los.
HINWEIS: Das Werkzeug bleibt automatisch stehen,
wenn der Ein-Aus-Schalter etwa 6 Minuten lang
betätigt wird.
Einschalten der Frontlampe
► Abb.5: 1. Lampe
VORSICHT: Blicken Sie nicht direkt in die
Lampe oder die Lichtquelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe einzuschal-
ten. Die Lampe bleibt erleuchtet, solange der Ein-Aus-Schalter
gedrückt gehalten wird. Die Lampe erlischt ungefähr 10
Sekunden nach dem Loslassen des Ein-Aus-Schalters.
HINWEIS: Wenn das Werkzeug überhitzt wird, bleibt
es automatisch stehen, und die Lampe beginnt zu
blinken. Lassen Sie in diesem Fall den Auslöseschalter
los. Die Lampe erlischt in einer Minute.
HINWEIS: Wischen Sie Schmutz auf der
Lampenlinse mit einem trockenen Tuch ab. Achten
Sie sorgfältig darauf, dass Sie die Lampenlinse nicht
verkratzen, weil sich sonst die Lichtstärke verringert.
Funktion des
Drehrichtungsumschalters
► Abb.6: 1. Drehrichtungsumschalthebel
VORSICHT: Prüfen Sie stets die
Drehrichtung, bevor Sie mit der Arbeit beginnen.
VORSICHT: Betätigen Sie den
Drehrichtungsumschalter erst, nachdem das
Werkzeug völlig zum Stillstand gekommen ist. Durch
Umschalten der Drehrichtung bei noch laufendem
Werkzeug kann das Werkzeug beschädigt werden.
VORSICHT: Stellen Sie den
Drehrichtungsumschalthebel stets auf die
Neutralstellung, wenn Sie das Werkzeug nicht benutzen.
Dieses Werkzeug besitzt einen
Drehrichtungsumschalter. Drücken Sie auf die Seite A
des Drehrichtungsumschalthebels für Rechtsdrehung,
und auf die Seite B für Linksdrehung.
In der Neutralstellung des Drehrichtungsumschalthebels
ist der Ein-Aus-Schalter verriegelt.
Drehzahl-Umschaltung
► Abb.7: 1. Drehzahlumschalthebel
VORSICHT: Achten Sie stets darauf, dass
sich der Drehzahlumschalthebel vollkommen
in seiner jeweiligen Rastposition bendet. Wird
das Werkzeug bei einer Zwischenstellung des
Drehzahlumschalters zwischen den Positionen „1“
und „2“ betrieben, kann es beschädigt werden.
VORSICHT: Betätigen Sie den
Drehzahlumschalthebel nicht während des
Betriebs des Werkzeugs. Das Werkzeug kann sonst
beschädigt werden.
Angezeigte
Nummer
Drehzahl Drehmoment Zutreffender
Betrieb
1Niedrig Hoch Betrieb mit
schwerer
Last
2Hoch Niedrig Betrieb mit
leichter Last
Zum Ändern der Drehzahl muss das Werkzeug
zuerst ausgeschaltet werden. Drücken Sie den
Drehzahlumschalthebel, um „2“ für hohe Drehzahl oder
„1“ für niedrige Drehzahl, aber hohes Drehmoment,
anzuzeigen. Vergewissern Sie sich vor Arbeitsbeginn
stets, dass sich der Drehzahlumschalthebel in der
korrekten Stellung bendet.
Falls die Werkzeugdrehzahl während des Betriebs mit
Anzeige „2“ sehr stark abfällt, drücken Sie den Hebel,
um „1“ anzuzeigen, und starten Sie den Betrieb neu.
