Makita DDF486 User manual
DDF486
EN Cordless Driver Drill INSTRUCTION MANUAL 4
FR Perceuse-Visseuse sans Fil MANUEL D’INSTRUCTIONS 10
DE Akku-Bohrschrauber BETRIEBSANLEITUNG 17
IT Trapano avvitatore a batteria ISTRUZIONI PER L’USO 24
NL Accuschroefboormachine GEBRUIKSAANWIJZING 31
ES Atornillador Taladro
Inalámbrico
MANUAL DE
INSTRUCCIONES 38
PT Parafusadeira/Furadeira a
Bateria MANUAL DE INSTRUÇÕES 45
DA Akku skrue-/boremaskine BRUGSANVISNING 52
EL
59
TR KULLANMA KILAVUZU 66
1
2
3

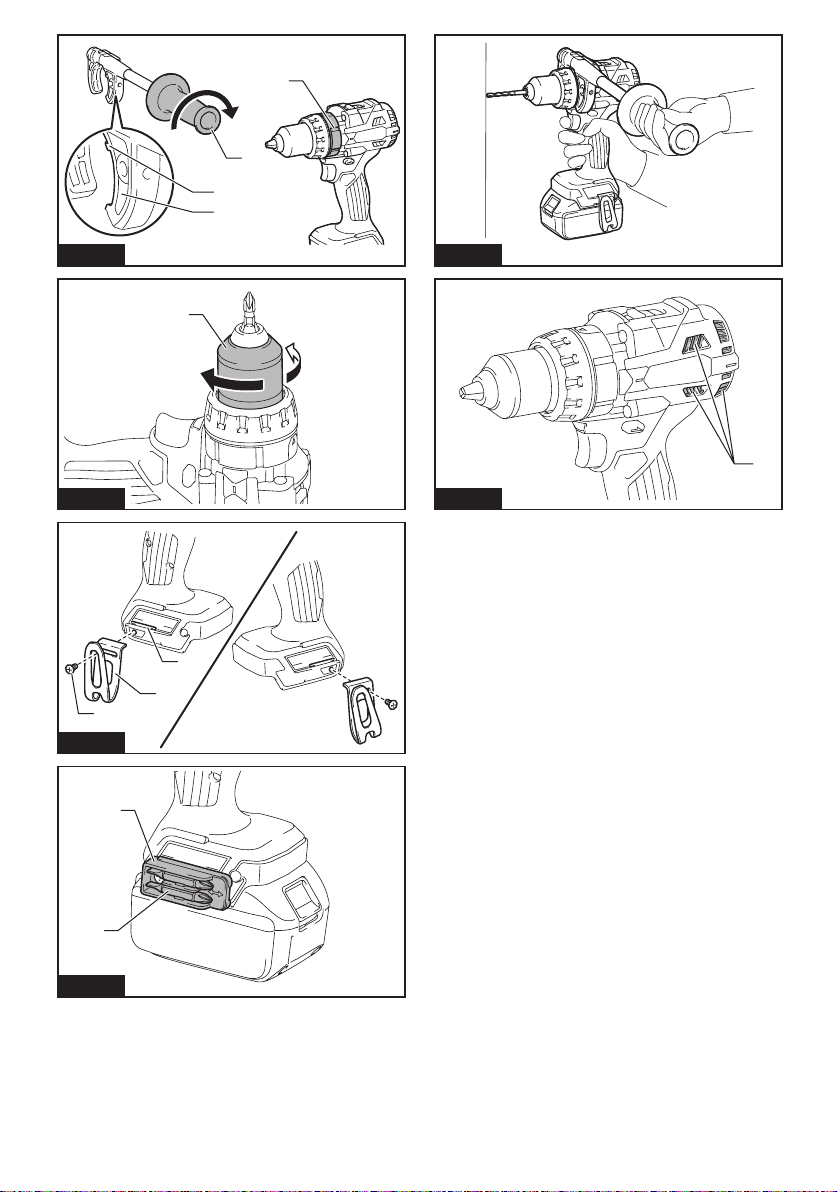

Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
Fig.6
1
3
2
Fig.7
1
3
2
Fig.8
2
3
4
2
1
Fig.9
1
3
2
Fig.10
3
2
1
Fig.11
1
2
Fig.12
Fig.13
1
Fig.14
3
4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DDF486
Drilling capacities Steel 13 mm
Wood Auger bit: 50 mm
Self-feed bit: 76 mm
Hole saw: 152 mm
Fastening capacities Wood screw 10 mm x 90 mm
Machine screw M6
No load speed (RPM) High (2) 0 - 2,100 min-1
Low (1) 0 - 550 min-1
Overall length 178 mm
Rated voltage D.C. 18 V
Net weight 2.3 - 2.6 kg
without notice.
-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
residence.
WARNING: Only use the battery cartridges and chargers listed above.
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
Noise
-
ing to EN62841-2-1:
Sound pressure level (LpA) : 74 dB(A)
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
another.
NOTE: The declared noise emission value(s)
exposure.
WARNING: Wear ear protection.
WARNING:
The noise emission during actual
value(s) depending on the ways in which the tool is
used especially what kind of workpiece is processed.
WARNING:
Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
it is running idle in addition to the trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-2-1:
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
NOTE:
5ENGLISH
WARNING:
The vibration emission during actual
-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING:
Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING:
Read all safety warnings, instruc-
power tool. Failure to follow all instructions listed below
Save all warnings and instruc-
tions for future reference.
(cordless) power tool.
Cordless driver drill safety warnings
Safety instructions for all operations
1. Use the auxiliary handle(s). Loss of control can
2.
Hold the power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory or fasteners may contact hidden wiring.
and could give the operator an electric shock.
3.
one is below when using the tool in high locations.
4.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
9. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
10. Make sure there are no electrical cables, water
pipes, gas pipes etc. that could cause a hazard
if damaged by use of the tool.
Safety instructions when using long drill bits
1.
Never operate at higher speed than the maximum
speed rating of the drill bit. At higher speeds, the
2. Always start drilling at low speed and with the
bit tip in contact with the workpiece. At higher
3. Apply pressure only in direct line with the bit
and do not apply excessive pressure. Bits can
bend causing breakage or loss of control, resulting
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1.
Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper with the battery
cartridge.
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
overheating, possible burns and even a breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.
9. Do not use a damaged battery.
6ENGLISH
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
national regulations.
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
Installing the batteries to
-
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3.
Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION:
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
cartridge.
Fig.1: 1. Red indicator 2. Button 3.
while sliding the button on the front of the cartridge.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
CAUTION: Do not install the battery cartridge
forcibly.
Indicating the remaining battery capacity
Only for battery cartridges with the indicator
Fig.2: 1. Indicator lamps 2. Check button
-
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
malfunctioned.
7ENGLISH
NOTE: Depending on the conditions of use and the
NOTE:
Tool / battery protection system
-
under one of the following conditions:
Overload protection
the tool to become overloaded. Then turn the tool on to restart.
Overheat protection
-
before turning the tool on again.
Overdischarge protection
Switch action
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Fig.3: 1. Switch trigger
trigger. Release the switch trigger to stop.
NOTE:-
ing the switch trigger for about 6 minutes.
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
Fig.4: 1. Lamp
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
releasing the switch trigger.
NOTE: When the tool is overheated, the tool stops
one minute.
NOTE:
the lamp. Be careful not to scratch the lens of lamp, or
Reversing switch action
CAUTION: Always check the direction of
rotation before operation.
CAUTION:
Use the reversing switch only after
the tool comes to a complete stop. Changing the direc-
CAUTION:
When not operating the tool, always
set the reversing switch lever to the neutral position.
Fig.5: 1. Reversing switch lever
This tool has a reversing switch to change the direction of rota-
tion. Depress the reversing switch lever from the A side for clock-
wise rotation or from the B side for counterclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
Speed change
CAUTION:
Always set the speed change lever
fully to the correct position.
CAUTION: Do not use the speed change lever
while the tool is running.
Fig.6: 1. Speed change lever
Displayed
Number
Speed Torque Applicable
operation
1Low High -
ing operation
2High Low Light loading
operation
for low speed. Be sure that the speed change lever is
set to the correct position before operation.
and restart the operation.
Adjusting ring
Selecting the action mode
Fig.7: 1.2. Mark 3. Arrow
This tool has two action modes.
1 - 21 Screwdriving mode (rotation
with clutch)
NOTICE:
NOTICE: Do not change the action mode while tool
is rotating.
8ENGLISH
Adjusting the fastening torque
Fig.8: 1.2. Mark (1 - 21 graduation)
3. Arrow
torque level is required for a particular application.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Machine screw M4 M5 M6 –
Wood
screw
Soft wood
(e.g. pine)
–ø3.5 x 22 ø4.1 x 38 –ø5.1 x 50 –
Hard
wood
(e.g.
lauan)
–ø3.5 x 22 ø4.1 x 38 –ø5.1 x 50 –
NOTE:
ASSEMBLY
CAUTION: Always be sure that the tool is
before carrying out any work on the tool.
Installing side grip (auxiliary handle)
Fig.9: 1. Side grip 2. Protrusion 3. Groove 4. Arm
in the grooves on the tool barrel. Turn the grip clockwise
Installing or removing driver bit/
drill bit
Fig.10: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
as it will go. Turn the sleeve clockwise to tighten the
chuck. To remove the driver bit/drill bit, turn the sleeve
counterclockwise.
Installing hook
CAUTION:
When installing the hook, always
CAUTION:
Use the hanging/mounting parts for
their intended purposes only. Using for unintended
Fig.11: 1. Groove 2. Hook 3. Screw
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
NOTICE: When hanging the tool on your belt
using the hook, remove the bit and the side grip.
Installing driver bit holder
Optional accessory
Fig.12: 1. Driver bit holder 2. Driver bit
Fit the driver bit holder into the protrusion at the tool foot
on either right or left side and secure it with a screw.
When not using the driver bit, keep it in the driver bit hold-
ers. Driver bits 45 mm-long (1-3/4") can be kept there.
OPERATION
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
other hand on the handle to control the twisting action.
Fig.13
NOTICE:-
heating and damage to the tool.
Fig.14: 1. Vent
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
Place the point of the driver bit in the screw head and
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3 the diameter of the screw. It makes driving easier
and prevents splitting of the workpiece.
9ENGLISH
Drilling operation
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
bit, decrease the tool performance and shorten the
service life of the tool.
CAUTION:
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
the tool/drill bit at the time of hole break through.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
the marking. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained
with wood drills equipped with a guide screw. The guide
the workpiece.
Drilling in metal
To prevent the drill bit from slipping when starting a
hole, make an indentation with a center-punch and
hammer at the point to be drilled. Place the point of the
drill bit in the indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
MAINTENANCE
CAUTION: Always be sure that the tool is
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
accessories or attachments might present a risk of
for its stated purpose.
-
Center.
• Drill bits
• Driver bits
• Hook
• Wool bonnet
• Foam polishing pad
NOTE:
10 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DDF486
Capacités de perçage Acier 13 mm
Bois Mèche hélicoïdale : 50 mm
Foret à auto-avance : 76 mm
Scie cloche : 152 mm
Capacités de serrage Vis à bois 10 mm x 90 mm
Vis mécanique M6
Vitesse à vide (tr/min) Élevée (2) 0 - 2 100 min-1
Basse (1) 0 - 550 min-1
Longueur totale 178 mm
Tension nominale 18 V CC
Poids net 2,3 - 2,6 kg
plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.
Batterie et chargeur applicables
Batterie BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Chargeur DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
•
Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation
d’autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.
Utilisations
L’outil est conçu pour percer et visser dans le bois, le
métal et le plastique.
Bruit
EN62841-2-1 :
Niveau de pression sonore (LpA) : 74 dB (A)
Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).
NOTE : La ou les valeurs d’émission de bruit décla-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs d’émission de bruit décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
Portez un serre-tête antibruit.
AVERTISSEMENT :
L’émission de bruit lors de
ou des valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce usinée.
AVERTISSEMENT :
Les mesures de sécurité à
prendre pour protéger l’utilisateur doivent être basées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
les composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN62841-2-1 :
Mode de travail : perçage dans le métal
Émission de vibrations (ah,D) : 2,5 m/s2ou moins
2
NOTE :
La ou les valeurs de vibration totales déclarées ont
été mesurées conformément à la méthode de test standard
et peuvent être utilisées pour comparer les outils entre eux.
NOTE :
La ou les valeurs de vibration totales déclarées peuvent
aussi être utilisées pour l’évaluation préliminaire de l’exposition.
11 FRANÇAIS
AVERTISSEMENT : L’émission de vibrations
lors de l’usage réel de l’outil électrique peut être
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe
A à ce mode d’emploi.
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations
électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
tion, un incendie et/ou de graves blessures.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
(avec cordon d’alimentation) ou à l’outil électrique fonc-
tionnant sur batterie (sans cordon d’alimentation).
Consignes de sécurité pour
Consignes de sécurité pour toutes les tâches
1. Utilisez la ou les poignées auxiliaires. Toute
perte de maîtrise de l’outil comporte un risque de
blessure.
2. Tenez l’outil électrique par des surfaces de
au cours de laquelle l’accessoire de coupe
Le contact de
-
courant dans les pièces métalliques exposées de
l’outil électrique et électrocuter l’utilisateur.
3. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve
en dessous de vous quand vous utilisez l’outil
en hauteur.
4. Tenez l’outil fermement.
5. Gardez les mains éloignées des pièces en
rotation.
6. Ne vous éloignez pas en laissant l’outil tour-
ner. Ne le faites fonctionner que lorsque vous
l’avez bien en main.
7. Ne touchez pas le foret ou la pièce immédiate-
ment après l’exécution du travail ; ils peuvent
être extrêmement chauds et vous brûler la
peau.
8. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez
tout contact avec la peau. Suivez les données
de sécurité du fournisseur du matériau.
9. Si le foret ne peut pas être desserré même
en ouvrant la mâchoire, utilisez des pinces
pour l’extirper. Le bord tranchant du foret risque
manuellement.
10. Assurez-vous qu’il n’y a pas de câbles élec-
triques, de conduites d’eau, de conduites
de gaz, etc., présentant un risque s’ils sont
endommagés suite à l’utilisation de l’outil.
Consignes de sécurité en cas d’utilisation de forets
longs
1. Ne faites jamais fonctionner l’outil à une
vitesse supérieure à la vitesse nominale maxi-
male du foret. À une vitesse plus élevée, le foret
risque de se tordre s’il lui est permis de tourner
librement sans toucher la pièce, ce qui présente
un risque de blessure.
2. Commencez toujours le perçage à basse
vitesse avec la pointe du foret en contact avec
la pièce. À une vitesse plus élevée, le foret risque
de se tordre s’il lui est permis de tourner librement
sans toucher la pièce, ce qui présente un risque
de blessure.
3. Appliquez une pression uniquement en ligne
directe avec le foret et n’exercez pas une pres-
sion excessive. Les forets peuvent se tordre et
se casser ou provoquer la perte de contrôle, ce
qui présente un risque de blessure.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
12 FRANÇAIS
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2.
batterie. Cela pourrait entraîner un incendie, une
chaleur excessive ou une explosion.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rin-
cez-les à l’eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
panne.
6. Ne rangez ni n’utilisez l’outil et la batterie dans
un endroit où la température risque d’atteindre
ou de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Abstenez-vous de clouer, couper, écraser,
jeter, laisser tomber la batterie, ou de la heur-
ter contre un objet dur. Cela pourrait entraîner
un incendie, une chaleur excessive ou une
explosion.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
d’emballage doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementations nationales susceptibles d’être
plus détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Lors de la mise au rebut de la batterie, reti-
rez-la de l’outil et jetez-la en lieu sûr. Suivez les
réglementations locales en matière de mise au
rebut des batteries.
12. Utilisez les batteries uniquement avec les
L’insertion de
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,
13. Lorsque vous n’utilisez pas l’outil pendant une
période prolongée, la batterie doit être retirée
de l’outil.
14. Pendant et après l’utilisation, la batterie peut
compris en cas de température relativement
basse. Manipulez les batteries chaudes avec
précaution.
15. Ne touchez pas la borne de l’outil immédiate-
ment après utilisation car elle peut être assez
chaude pour provoquer des brûlures.
16. Évitez que des copeaux, de la poussière ou
du sol adhèrent aux bornes, aux trous et aux
rainures de la batterie. Cela pourrait réduire les
performances ou casser l’outil ou la batterie.
17. À moins que l’outil prenne en charge un tel
usage, n’utilisez pas la batterie à proximité de
lignes électriques haute tension. Cela pourrait
ou la batterie.
18. Conservez la batterie hors de portée des
enfants.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine. L’utilisation de batteries de marque
-
voquer l’explosion des batteries, ce qui présente un
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
4. Lorsque vous n’utilisez pas la batterie, reti-
rez-la de l’outil ou du chargeur.
5. Rechargez la batterie si elle est restée inutili-
sée pendant une période prolongée (plus de
six mois).
13 FRANÇAIS
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
Assurez-vous toujours que l’outil
est hors tension et que sa batterie est retirée avant
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION :
Tenez fermement l’outil et la batte-
rie lors de la mise en place ou du retrait de la batterie. Si
vous ne tenez pas fermement l’outil et la batterie, ils peuvent
vous glisser des mains, et s’abîmer ou vous blesser.
Fig.1: 1. Indicateur rouge 2. Bouton 3. Batterie
Pour retirer la batterie, faites-la glisser hors de l’outil
tout en faisant glisser le bouton à l’avant de la batterie.
Pour mettre en place la batterie, alignez la languette sur la
batterie avec la rainure sur le compartiment et insérez-la.
entendre. Si l’indicateur rouge sur le dessus du bouton est
ATTENTION :
Insérez toujours complètement la
batterie jusqu’à ce que l’indicateur rouge ne soit plus visible.
Sinon, elle pourrait tomber accidentellement de l’outil, au risque
de vous blesser ou de blesser quelqu’un se trouvant près de vous.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
ne l’insérez pas correctement.
Indication de la charge restante de la batterie
Uniquement pour les batteries avec voyant lumineux
Fig.2: 1. Témoins 2.
pour indiquer la charge restante de la batterie. Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
batterie.
Anomalie
possible
de la batterie.
NOTE : Selon les conditions d’utilisation et la tem-
pérature ambiante, l’indication peut être légèrement
NOTE : Le premier témoin (complètement à gauche)
protection de la batterie.
Système de protection de l’outil/la
batterie
-
tation pour prolonger la durée de vie de l’outil et de la
batterie. Si l’outil ou la batterie se trouve dans l’une des
situations suivantes, l’outil cessera automatiquement de
fonctionner :
Protection contre la surcharge
Cette protection se déclenche lorsque l’outil/la batterie
est utilisé(e) de manière telle qu’il (qu’elle) consomme
un courant anormalement élevé. Dans ce cas, éteignez
de l’outil. Puis rallumez l’outil pour reprendre la tâche.
Cette protection se déclenche lorsque l’outil ou la batte-
batterie refroidir avant de rallumer l’outil.
Protection contre la décharge totale
de la batterie
Cette protection se déclenche lorsque l’autonomie
restante de la batterie devient trop faible. Dans cette
situation, retirez la batterie de l’outil et chargez-la.
Fonctionnement de la gâchette
ATTENTION : Avant d’insérer la batterie dans
-
tionne bien et revient en position d’arrêt lorsque
vous la relâchez.
Fig.3: 1. Gâchette
La vitesse de l’outil augmente à mesure que l’on accroît
la pression exercée sur la gâchette. Pour l’arrêter,
relâchez la gâchette.
NOTE : L’outil s’arrêtera automatiquement si vous
continuez d’enclencher la gâchette pendant 6
minutes environ.
Allumage de la lampe avant
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Fig.4: 1. Lampe
Enclenchez la gâchette pour allumer la lampe. La
lampe reste allumée tant que la gâchette est enclen-
chée. La lampe s’éteint environ 10 secondes après
avoir relâché la gâchette.
14 FRANÇAIS
NOTE :
automatiquement et la lampe se met à clignoter. Dans ce cas,
relâchez la gâchette. La lampe s’éteint au bout d’une minute.
NOTE :
Retirez la saleté sur la lentille de la lampe avec
de la lampe sous peine de diminuer son éclairage.
Fonctionnement de l’inverseur
ATTENTION :
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté. Si vous
changez le sens de rotation avant l’arrêt de l’outil,
vous risquez de l’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
Fig.5: 1. Levier de l’inverseur
L’outil possède un inverseur qui permet de changer
le sens de rotation. Enfoncez le levier de l’inverseur
du côté A pour une rotation dans le sens des aiguilles
d’une montre, ou du côté B pour une rotation dans le
sens inverse des aiguilles d’une montre.
La gâchette ne peut pas être enclenchée lorsque le
levier de l’inverseur se trouve en position neutre.
Changement de vitesse
ATTENTION : Mettez toujours le levier de
changement de vitesse parfaitement sur la bonne
position. En utilisant l’outil avec le levier de change-
ment de vitesse placé entre les côtés « 1 » et « 2 »,
vous risqueriez d’abîmer l’outil.
ATTENTION : Ne déplacez pas le levier de
changement de vitesse pendant que l’outil tourne.
Vous risqueriez d’abîmer l’outil.
Fig.6: 1. Levier de changement de vitesse
Numéro
Vitesse Couple Tâche
applicable
1Faible Élevé
2Élevée Faible Tâche facile
Pour changer de vitesse, mettez d’abord l’outil hors ten-
sion. Enfoncez le levier de changement de vitesse pour
une basse vitesse. Avant d’utiliser l’outil, assurez-vous
que le levier de changement de vitesse se trouve sur la
bonne position.
Si la vitesse de l’outil diminue considérablement pen-
Bague de réglage
Vous pouvez sélectionner le mode de fonctionnement
réglage.
Sélection du mode de fonctionnement
Fig.7: 1. Bague de réglage 2. Repère 3. Flèche
Mode de perçage (rotation
uniquement)
1 - 21 Mode de vissage (rotation
avec engrenage)
Sélectionnez le mode convenant à votre tâche. Tournez
la bague de réglage et alignez le repère que vous
REMARQUE :-
d’abîmer l’outil si vous l’utilisez alors que la bague se
REMARQUE : Ne changez pas le mode de fonc-
tionnement pendant la rotation de l’outil.
Réglage du couple de serrage
Fig.8: 1. Bague de réglage 2. Repère (Graduations
1 - 21) 3. Flèche
Le couple de serrage peut être réglé sur un des 21 niveaux en tournant la bague de réglage. Alignez les graduations
en sélectionnant 21.
identique pour savoir quel est le niveau de couple de serrage requis pour ce travail particulier.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Vis mécanique M4 M5 M6 –
Vis à
bois
Bois
mou
(comme
le pin)
–ø3,5 x 22 ø4,1 x 38 -ø5,1 x 50 -
Bois
franc
(comme
le
méranti)
–ø3,5 x 22 ø4,1 x 38 -ø5,1 x 50 -
NOTE :
graduations.
15 FRANÇAIS
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
Pose de la poignée latérale (poignée
auxiliaire)
Fig.9: 1. Poignée latérale 2. Partie saillante
3. Rainure 4. Bras
sécurité.
Installez la poignée latérale de sorte que les parties
saillantes sur le bras pénètrent dans les rainures du
barillet de l’outil. Tournez la poignée dans le sens des
aiguilles d’une montre pour la serrer en place. La poi-
Installation ou retrait de l’embout de
vissage/foret
Fig.10: 1. Manchon 2. Fermer 3. Ouvrir
Tournez le manchon dans le sens contraire des aiguilles
d’une montre pour ouvrir les mâchoires du mandrin.
Insérez l’embout de vissage/foret à fond dans le man-
drin. Tournez le manchon dans le sens des aiguilles
d’une montre pour serrer le mandrin. Pour retirer l’em-
bout de vissage/foret, tournez le manchon dans le sens
contraire des aiguilles d’une montre.
Installation du crochet
ATTENTION : Lorsque vous installez le cro-
vis. Sinon, le crochet pourrait se détacher de l’outil et
vous blesser.
ATTENTION : N’utilisez les pièces d’accro-
elles ont été conçues. Leur utilisation à toute autre
corporelles.
Fig.11: 1. Rainure 2. Crochet 3. Vis
L’outil est équipé d’un crochet pratique qui permet
de l’accrocher temporairement. Ce crochet s’installe
d’un côté comme de l’autre de l’outil. Pour installer le
crochet, insérez-le dans une des rainures situées de
chaque côté du carter de l’outil, puis serrez-le avec une
vis. Pour l’enlever, desserrez la vis et retirez-le.
REMARQUE : Lorsque vous accrochez l’outil
à votre ceinture au moyen du crochet, retirez le
foret et la poignée latérale.
Installation du support d’embout de
vissage
Accessoire en option
Fig.12: 1. Support d’embout de vissage 2. Embout
de vissage
Mettez le support d’embout de vissage dans la partie
saillante du pied de l’outil, d’un côté ou de l’autre, et
Lorsque vous n’utilisez pas l’embout de vissage, ran-
gez-le dans un des supports d’embout de vissage. Ils
peuvent contenir des embouts de vissage d’une lon-
gueur de 45 mm.
UTILISATION
ATTENTION : Lorsque la vitesse diminue
considérablement, réduisez la charge ou arrêtez
l’outil pour éviter de l’abîmer.
Tenez l’outil fermement en le saisissant d’une main par
la poignée latérale et de l’autre par la poignée auxiliaire,
Fig.13
REMARQUE :
endommagé.
Fig.14: 1.
Vissage
ATTENTION : Mettez la bague de réglage sur
un niveau de couple de serrage adapté au travail
ATTENTION : Assurez-vous que l’embout de
vissage est inséré bien droit dans la tête de vis,
sinon vous risquerez d’abîmer la vis et/ou l’em-
bout de vissage.
Tournez d’abord la bague de réglage de sorte que la
serrage adéquat (1 - 21).
Placez la pointe de l’embout de vissage dans la tête de
vis et appliquez une pression sur l’outil. Faites démarrer
l’outil lentement, puis augmentez la vitesse graduel-
lement. Relâchez la gâchette dès que l’engrenage
s’active.
NOTE : Lorsque vous insérez une vis à bois, percez
d’abord un avant-trou d’un diamètre du 2/3 de celui
de la vis. Cela facilitera le vissage et évitera que la
pièce ne se fende.
16 FRANÇAIS
Perçage
ATTENTION : Une pression excessive sur
l’outil n’accélèrera pas le perçage. En fait, la pres-
sion excessive abîmera la pointe du foret, provoquera
une baisse de rendement de l’outil et réduira sa durée
de service.
ATTENTION : Tenez l’outil fermement et
redoublez d’attention lorsque le foret commence
à sortir par la face opposée de la pièce. Une très
grande force s’exerce sur l’outil/foret lorsque celui-ci
émerge sur la face opposée.
ATTENTION : Un foret coincé peut être retiré
en réglant simplement l’inverseur sur la rotation
inverse pour faire marche arrière. L’outil peut tou-
tefois faire brusquement marche arrière si vous
ne le tenez pas fermement.
ATTENTION : Immobilisez toujours les pièces
à travailler dans un étau ou un dispositif de rete-
nue similaire.
ATTENTION : Si l’outil est utilisé de manière
continue jusqu’à ce que la batterie se décharge,
laissez-le reposer 15 minutes avant de poursuivre
le travail avec une batterie fraîchement chargée.
Tournez d’abord la bague de réglage de sorte que
. Procédez ensuite
comme suit.
Perçage dans le bois
Lorsque vous percez dans le bois, vous obtiendrez un
résultat optimal avec un foret à bois équipé d’une vis de
guidage. La vis de guidage facilite le perçage en entraî-
nant le foret dans la pièce.
Perçage dans le métal
Pour que le foret ne glisse pas quand vous commencez
à percer le trou, faites une entaille à l’aide d’un pointeau
et d’un marteau à l’emplacement prévu pour le trou.
Placez la pointe du foret dans l’entaille et commencez
à percer.
Seuls le fer et le laiton doivent être percés à sec.
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation, tout travail d’entretien ou de réglage
agréé, avec des pièces de rechange Makita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
d’emploi. L’utilisation de tout autre accessoire ou
pièce complémentaire peut comporter un risque de
blessure. N’utilisez les accessoires ou pièces complé-
Pour obtenir plus de détails sur ces accessoires,
contactez votre centre d’entretien local Makita.
• Forets
• Embouts de vissage
• Crochet
• Ensemble de la poignée
• Batterie et chargeur Makita d’origine
• Ensemble du coussinet de caoutchouc
• Peau de mouton
• Tampon de polissage en mousse
NOTE : Il se peut que certains éléments de la liste
soient compris dans l’emballage de l’outil en tant
à l’autre.
17 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: DDF486
Bohrkapazitäten Stahl 13 mm
Holz Schlangenbohrer: 50 mm
Self-Feed-Bohrer: 76 mm
Lochsäge: 152 mm
Anzugskapazitäten Holzschraube 10 mm x 90 mm
Maschinenschraube M6
Leerlaufdrehzahl (U/min) Hoch (2) 0 - 2.100 min-1
Niedrig (1) 0 - 550 min-1
Gesamtlänge 178 mm
Nennspannung 18 V Gleichstrom
Nettogewicht 2,3 - 2,6 kg
• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen
Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.
• Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich
angegeben.
Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
WARNUNG: Bei Verwendung irgend-
welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.
Vorgesehene Verwendung
Das Werkzeug ist für Bohren und Schrauben in Holz,
EN62841-2-1:
Schalldruckpegel (LpA): 74 dB (A)
Der Geräuschpegel kann während des Betriebs 80 dB
(A) überschreiten.
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können)
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG:
kann je nach der Benutzungsweise des
Werkzeugs, und speziell je nach der Art des bear-
beiteten Werkstücks, von dem (den) angegebenen
Wert(en) abweichen.
WARNUNG:
Sicherheitsmaßnahmen zum Schutz des
-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Schwingungen
Schwingungsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN62841-2-1:
Arbeitsmodus: Bohren in Metall
Schwingungsemission (ah,D): 2,5 m/s2oder weniger
2
18 DEUTSCH
HINWEIS:
Der (Die) angegebene(n)
Vibrationsgesamtwert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können) für den
Vergleich zwischen Werkzeugen herangezogen werden.
HINWEIS:
Der (Die) angegebene(n)
Vibrationsgesamtwert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet werden.
WARNUNG:
nach der Benutzungsweise des Werkzeugs, und spe-
ziell je nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Emissionswert(en) abweichen.
WARNUNG:
Sicherheitsmaßnahmen zum Schutz des Benutzers anhand
-
lichen Benutzungsbedingungen (unter Berücksichtigung
aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Nur für europäische Länder
Bedienungsanleitung enthalten.
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit die-
sem Elektrowerkzeug gelieferten
Sicherheitswarnungen, Anweisungen,
Abbildungen und technischen Daten durch. Eine
Missachtung der unten aufgeführten Anweisungen
kann zu einem elektrischen Schlag, Brand und/oder
schweren Verletzungen führen.
Bewahren Sie alle Warnungen
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
Sicherheitswarnungen für
Akku-Bohrschrauber
1.
verursachen.
2. Halten Sie das Elektrowerkzeug an den
ausführen, bei denen die Gefahr besteht,
dass das Schneidzubehör oder die
Befestigungselemente verborgene Kabel kon-
taktieren. Wenn das Schneidzubehör oder die
kontaktieren, können die freiliegenden Metallteile
des Elektrowerkzeugs ebenfalls Strom führend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
3. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
dass sich keine Personen darunter aufhalten.
4.
5.
6. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
7.
Vermeiden Sie eine Berührung des Bohrereinsatzes
oder des Werkstücks unmittelbar nach der
Bearbeitung, weil die Teile noch sehr heiß sind und
Hautverbrennungen verursachen können.
8.
Manche Materialien können giftige Chemikalien
um das Einatmen von Arbeitsstaub und
Hautkontakt zu verhüten. Befolgen Sie die
Sicherheitsdaten des Materiallieferanten.
9.
der Futterbacken nicht gelöst werden kann,
ziehen Sie ihn mit einer Zange heraus. In
einem solchen Fall kann Herausziehen des
Bohrereinsatzes von Hand zu einer Verletzung
10. Vergewissern Sie sich, dass keine Stromkabel,
Wasserrohre, Gasrohre usw. vorhanden sind,
Werkzeugs eine Gefahr darstellen können.
Sicherheitsanweisungen bei Verwendung von lan-
1.
Arbeiten Sie niemals mit einer höheren Drehzahl
als der Maximaldrehzahl des Bohrereinsatzes.
Bei höheren Drehzahlen besteht die Gefahr, dass
sich der Einsatz verbiegt, wenn zugelassen wird,
was zu Personenschäden führen kann.
2. Starten Sie den Bohrvorgang immer mit
einer niedrigen Drehzahl und bei Kontakt der
Einsatzspitze mit dem Werkstück. Bei höheren
Drehzahlen besteht die Gefahr, dass sich der
Einsatz verbiegt, wenn zugelassen wird, dass er
zu Personenschäden führen kann.
3. Üben Sie Druck nur in direkter Linie mit dem
-
ßigen Druck an. Einsätze können sich verbiegen,
und zu Personenschäden führen kann.
BEWAHREN SIE DIESE
ANLEITUNG AUF.
WARNUNG:
Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von der strik-
ten Einhaltung der Sicherheitsregeln für das vorliegende
Produkt abhalten. MISSBRAUCH oder Missachtung
der Sicherheitsvorschriften in dieser Anleitung können
19 DEUTSCH
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
angebracht sind.
2.
Unterlassen Sie Zerlegen oder Manipulieren des
Akkus. Es kann sonst zu einem Brand, übermäßiger
Hitzeentwicklung oder einer Explosion kommen.
3.
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1)
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem
Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
Verbrennungen und einen Defekt zur Folge
haben kann.
6.
Lagern und benutzen Sie das Werkzeug und den
Akku nicht an Orten, an denen die Temperatur 50
°C erreichen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Unterlassen Sie Nageln, Schneiden,
Zerquetschen, Werfen, Fallenlassen des Akkus
oder Schlagen des Akkus mit einem harten
Gegenstand. Eine solche Handlung kann zu
einem Brand, übermäßiger Hitzeentwicklung oder
einer Explosion führen.
9.
10.
Die enthaltenen Lithium-Ionen-Akkus unterliegen
den Anforderungen der Gefahrengut-Gesetzgebung.
Für kommerzielle Transporte, z. B. durch Dritte oder
Spediteure, müssen besondere Anforderungen zu
Verpackung und Etikettierung beachtet werden.
Zur Vorbereitung des zu transportierenden
Artikels ist eine Beratung durch einen Experten für
Gefahrengut erforderlich. Bitte beachten Sie mög-
licherweise ausführlichere nationale Vorschriften.
und verpacken Sie den Akku so, dass er sich in
der Verpackung nicht umher bewegen kann.
11. Entfernen Sie den Akku zum Entsorgen vom
Werkzeug, und entsorgen Sie ihn an einem
sicheren Ort. Befolgen Sie die örtlichen
Vorschriften bezüglich der Entsorgung von
Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten. Das Einsetzen
der Akkus in nicht konforme Produkte kann zu
einem Brand, übermäßiger Hitzebildung, einer
13.
werden, muss der Akku vom Werkzeug ent-
fernt werden.
14. Bei und nach dem Gebrauch kann der Akku
heiß werden, was Verbrennungen oder
Niedertemperaturverbrennungen verursachen
kann. Beachten Sie die Handhabung von hei-
ßen Akkus.
15. Berühren Sie nicht den Anschlusskontakt
des Werkzeugs unmittelbar nach dem
Gebrauch, da er heiß genug werden kann, um
Verbrennungen zu verursachen.
16. Achten Sie darauf, dass sich keine
Anschlusskontakten, Löchern und Nuten
des Akkus absetzen. Dies kann zu einer
Leistungseinbuße oder Betriebsstörung des
Werkzeugs oder des Akkus führen.
17.
einer Hochspannungs-Stromleitung nicht
unterstützt, benutzen Sie den Akku nicht in
Dies kann zu einer Funktionsstörung oder
Betriebsstörung des Werkzeugs oder des Akkus
führen.
18. Halten Sie die Batterie von Kindern fern.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Makita-Akkus oder von Akkus, die abgeändert
worden sind, kann zum Bersten des Akkus und
daraus resultierenden Bränden, Personenschäden
und Beschädigung führen. Außerdem wird dadurch
die Makita-Garantie für das Makita-Werkzeug und
-Ladegerät ungültig.
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen
5. Der Akku muss geladen werden, wenn er lange
wird.
20 DEUTSCH
FUNKTIONSBESCHREIBUNG
VORSICHT:
Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass das
Werkzeug ausgeschaltet und der Akku abgenommen ist.
Anbringen und Abnehmen des Akkus
VORSICHT:
Schalten Sie das Werkzeug stets
aus, bevor Sie den Akku anbringen oder abnehmen.
VORSICHT:
Halten Sie das Werkzeug und den
Akku beim Anbringen oder Abnehmen des Akkus
sicher fest. Wenn Sie das Werkzeug und den Akku
nicht sicher festhalten, können sie Ihnen aus der Hand
rutschen, was zu einer Beschädigung des Werkzeugs
Abb.1: 1. Rote Anzeige 2.3. Akku
Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, wäh-
Richten Sie zum Anbringen des Akkus dessen Führungsfeder
auf die Nut im Gehäuse aus, und schieben Sie den Akku hin-
ein. Schieben Sie ihn vollständig ein, bis er mit einem hörbaren
VORSICHT:
Schieben Sie den Akku stets bis zum
Anschlag ein, bis die rote Anzeige nicht mehr sichtbar
ist. Anderenfalls kann er aus dem Werkzeug herausfallen
und Sie oder umstehende Personen verletzen.
VORSICHT:
Unterlassen Sie Gewaltanwendung
beim Anbringen des Akkus. Falls der Akku nicht rei-
bungslos hineingleitet, ist er nicht richtig ausgerichtet.
Nur für Akkus mit Anzeige
Abb.2: 1. Anzeigelampen 2. Prüftaste
Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzu-
zeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.
Anzeigelampen
Erleuchtet Aus Blinkend
75% bis
100%
50% bis 75%
25% bis 50%
0% bis 25%
Den Akku
Möglicherweise
liegt eine
Funktionsstörung
im Akku vor.
HINWEIS: Abhängig von den
Benutzungsbedingungen und der
Umgebungstemperatur kann die Anzeige geringfügig
HINWEIS: Die erste (äußerste linke) Anzeigelampe
Werkzeug/Akku-Schutzsystem
Das Werkzeug ist mit einem Werkzeug/Akku-
Stromversorgung automatisch ab, um die Lebensdauer
von Werkzeug und Akku zu verlängern. Das Werkzeug
bleibt während des Betriebs automatisch stehen, wenn
das Werkzeug oder der Akku einer der folgenden
Bedingungen unterliegt:
Überlastschutz
Dieser Schutz tritt in Aktion, wenn das Werkzeug/der
Akku auf eine Weise betrieben wird, die eine unge-
wöhnlich hohe Stromaufnahme bewirkt. Schalten Sie
in dieser Situation das Werkzeug aus, und brechen Sie
die Arbeit ab, die eine Überlastung des Werkzeugs ver-
ursacht hat. Schalten Sie dann das Werkzeug wieder
ein, um neu zu starten.
Überhitzungsschutz
Dieser Schutz tritt in Aktion, wenn das Werkzeug oder
der Akku überhitzt wird. Lassen Sie das Werkzeug und
den Akku in dieser Situation abkühlen, bevor Sie das
Werkzeug wieder einschalten.
Überentladungsschutz
Dieser Schutz tritt in Aktion, wenn die Akku-
Restkapazität niedrig wird. Nehmen Sie in dieser
Situation den Akku vom Werkzeug ab, und laden Sie
ihn auf.
Schalterfunktion
VORSICHT: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass
-
niert und beim Loslassen in die AUS-Stellung
zurückkehrt.
Abb.3: 1. Ein-Aus-Schalter
Drücken Sie zum Einschalten des Werkzeugs einfach
den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch
verstärkte Druckausübung auf den Ein-Aus-Schalter.
Lassen Sie den Ein-Aus-Schalter zum Anhalten los.
HINWEIS: Das Werkzeug bleibt automatisch stehen,
wenn der Ein-Aus-Schalter etwa 6 Minuten lang
betätigt wird.
Other manuals for DDF486
4
Table of contents
Languages:
Other Makita Drill manuals
Makita
Makita HP1230 User manual
Makita
Makita DDF487Z User manual
Makita
Makita DHP483SYE User manual
Makita
Makita 6226DW User manual
Makita
Makita DDF482RT3J User manual
Makita
Makita DHP482 User manual
Makita
Makita DF333DNX12 User manual
Makita
Makita DDF480 User manual
Makita
Makita DDF486 User manual
Makita
Makita 6410 User manual
Makita
Makita LT01 User manual
Makita
Makita DDF446 User manual
Makita
Makita 6339D User manual
Makita
Makita DDF484RFJ User manual
Makita
Makita HP2030 User manual
Makita
Makita 6017D User manual
Makita
Makita 6013B User manual
Makita
Makita BDF343 User manual
Makita
Makita 6319D User manual
Makita
Makita HP2010N User manual
